Самодельный домофон своими руками: описание принципов сборки

Приобретение и установка домофона специалистами с прокладыванием кабеля владельцу дома или квартиры обойдется в солидную денежную сумму. Чтобы сэкономить денежных средств можно сделать самодельный домофон. В этом случае у множества владельцев домов и квартир возникает вопрос: как собрать домофон своими руками так, чтобы он на протяжении длительного срока исправно функционировал. Такая самоделка не принесет проблем, если выполнять все рекомендации по сборке.

С чего начинается сборка устройства для домофона?

Изначально определяют место, где будет устанавливаться домофон. Определитесь с расстоянием и высотой, на которой он будет расположен. В комплектацию устройства входит две основных составляющих: блок для проведения вызова и абонентская трубка. Сделайте отметки при помощи простого карандаша на тех местах, где расположится устройство и кабель. Для примера возьмите схему заводского домофона. Ее вы легко найдете в интернете.

Чтобы сделать домофон своими руками потребуются такие составляющие:

Строительный нож или фигурная отвёртка;
Коннектор для подачи питания;
Коннектор ответного действия;
Блок питания;
Кабель и устройство для спайки;
Схема, по какой производится подключение;
Железная коробка, какую выполняют из планшета, пришедшего в негодность.

Внимание! Если в помещении в недавнем времени был проведён ремонт, делайте всё аккуратно так, чтобы не повредить покрытие стен.

Чтобы проложить кабель используйте кабельный канал. Вся проводка по завершению работ должна находиться в коробке совместно с системой питания. При самостоятельной установке провод делают двужильным.

Домофон из планшета

Как собирается домофонная трубка?

При самостоятельной сборке применяется обычная телефонная трубка, которая имеет динамик и микрофон.

Что же касается блока питания, то его делают в металлическом корпусе. Если рассматривать внутренние составляющие, то это два конденсатора — трансформатор, который имеет небольшую мощность и сетевой фильтр. Если всё сделать правильно и поместить блок в металлический корпус, удастся избежать появления помех.

Если есть достаточное количество денежных средств, то для входной конструкции используют заводской электрический замок, который питается индивидуально от всего устройства. К замку производят монтаж двух проводов, которые имеют разную полярность. Что же касается крепления замка, то оно производится при помощи специальных шурупов, идущих в комплекте. В настоящее время можно выбрать вариант замка, когда ключ от домофона находится непосредственно в телефоне владельца.

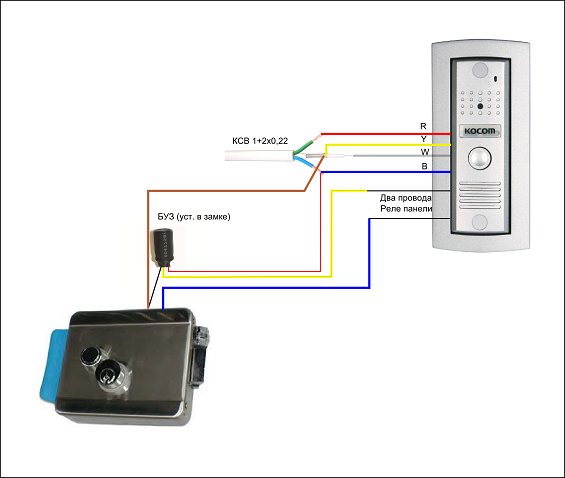

Схема самодельного устройства

После всего вышесказанного человек имеет минимальное восприятие того, как самому сделать устройство такого типа. А подробно о самостоятельном изготовлении узнаете из нашего видео.

Проголосовали более 281 раза, средняя оценка 4. 6

Как собрать домофон своими руками

Контроллер уровня воды. LED фотоприемник-индикатор для систем охранной сигнализации. Если Вы хотите самостоятельно собрать и установить домофон для своего дома, то эта схема будет идеальным решением. Принципиальная схема устройства реализована полностью на транзисторах и представляет собой трехступенчатый усилитель мощности. Устройство включается при нажатии кнопки S1 подача питания. При нажатии кнопки S2, устройство начинает производить вызывные звуковые сигналы через динамик К1.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

Технология изготовления самодельного домофона своими руками

Как установить и подключить домофон?

Простой домофон своими руками

Как подключить домофон

Как установить видеодомофон в квартире своими руками

Как установить домофон

Монтаж и подключение домофона в квартире: пошаговая инструкция

Как установить домофон в частном доме своими руками? Как своими руками сделать домофон

Как сделать универсальный ключ для домофона своими руками?

Ремонт домофона в подъезде своими руками

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: IP видео домофон своими руками на основе IP камеры и ESP8266

Технология изготовления самодельного домофона своими руками

Свободный доступ в подъезд многоквартирного дома нарушает спокойное проживание в нем владельцев квартир. В холодное время года такие подъезды часто становятся пристанищем для шумных компаний подростков или местом ночлега для лиц без определенного места жительства. Война жильцов с незваными гостями может закончится порой трагедией. В целях обеспечения безопасности проживания в многоквартирном доме устанавливают домофоны.

Юридические вопросы проведения этого мероприятия вызывают споры и противоречия между собственниками квартир. Давайте разберемся, как установить домофон в многоквартирном доме в соответствии с законом. Установка домофона начинается с общего собрания жильцов всего дома. Решение о необходимости монтажа устройства принимается при наличии положительного ответа более половины от общего числа собственников.

Среди жителей всегда находятся те, кто бывает против установки. Часто это бывают пенсионеры, которым жалко денег. Существуют и такие жильцы, которые считают, что ограничение доступа к подъезду нарушает их права. Трубку дома устанавливать они не собираются, а бегать вниз, чтобы впустить своих гостей им не очень удобно. Непосредственно собственниками квартир. В данном случае все собственники самостоятельно находят организацию, занимающуюся установкой домофонов. Заключают с ней договор и оплачивают все расходы по монтажу устройства и дополнительные суммы, связанные с установкой трубок домофона в квартире и покупке ключей.

Если дверь в подъезде старая, требуется и установка новой входной металлической двери. Управление домом осуществляет ТСЖ или управляющая компания.

Именно эти организации соответственно и берут на себя ответственность за установку домофона. Но как показывает практика, компании могут оплатить лишь часть суммы.

Остальные деньги собираются из карманов жильцов. Покупку полного набора ключей и установку трубки жильцы оплачивают дополнительно. Обращаем ваше внимание на то, что после установки домофона, всем жителям дома должен быть озвучен код, по которому можно открыть дверь, если вы забыли или потеряли ключ. В целях экономии средств произвести установку домофонной трубки можно и самостоятельно.

Для этого не требуется профильного образования или специального оборудования. Главное правильно следовать инструкциям. Для монтажа трубки прокладывается телефонный кабель до квартиры.

Провода подсоединяются к трубке согласно схеме. Прикрепить трубку к стене своими руками не так уж и сложно — достаточно ввернуть пару саморезов и повесить трубку на них. На российском рынке существует множество фирм, изготавливающих устройство для домофонов. Высокие технологии производства позволяют с каждым годом выпускать усовершенствованные модели. Каким будет домофон в доме — решать самим собственникам. Выбирая домофон, стоит обратить внимание на систему коммутации. По этому параметру выделяют координатные и цифровые домофоны.

Их различие состоит в проводе, благодаря которому идет подключение к квартирам. При установке цифрового домофона, прокладывается одна линия для связи коммутатора со всеми квартирами. Координатная система устроена так, что к каждой квартире будет проложен отдельный провод, соединяющий её с коммутатором. Сегодня цифровые домофоны считаются более надежными в работе.

Но их цена превышает цену координатных в три раза. Еще одной из характеристик, на которую стоит обратить внимание, является тип связи. Существуют аудио и видеодомофоны. Их разница в наличии дисплея, на котором можно рассмотреть кто звонит. Видеодомофон обеспечивает высокую безопасность, благодаря ему никто из посторонних не сможет проникнуть внутрь подъезда.

Но стоимость таких устройств высока. Владельцы квартир по большей части предпочтение отдают аудиодомофонам. С момента установки домофон приобретает статус общедомового имущества и принадлежит всем собственникам квартир в доме.

Согласно действующему законодательству за содержание и обслуживание имущества платят сами жильцы. После появления домофона в подъезде, в вашем почтовом ящике появится и новая квитанция. Обязанность по выплате сумм за содержание этого устройства закрепляется и за теми собственниками, которые не устанавливали трубки в своих квартирах. Раньше люди не думали, о том, что кто-то может зайти в их подъезд и причинить ущерб имуществу, которое в нем находится.

В советское время и вовсе стояли деревянные входные двери, а на лестничных площадках цвели цветочки в горшочках. Возможно, причиной вандализма подъездах стали лихие 90, когда нравственность народа желали лучшего. Вот тогда и стали придумывать и устанавливать различные средства защиты от недоброжелателей.

Сперва это были кодовые замки, устанавливаемые ЖКХ, после их сменили домофоны. Посмотрим, что еще изобретут для защиты общедомового имущества. Читайте другие интересные статьи на сайте, оставляйте комментарии и рассказывайте о нас своим друзьям!

Нет ни одного комментария, будьте первыми! Помочь каналу. Новости Военное обозрение. За рубежом. Наука и техника. Программы Точка зрения. Темы дня.

Бодрящие фразы. Рядом с тобой. Бренды Советской эпохи. Специальный репортаж. Документальные фильмы. Стоит заДУМАться. Общественно-политическая программа «Телесоскоб». Общественно-политическая программа «ПолитПрос». Программа передач. Домофон в каждый дом 7 Ноября Если не всем нужен домофон Установка домофона начинается с общего собрания жильцов всего дома.

Кто займется установкой. Категории: ЖКХ. Без срока давности Путин раскритиковал журналистов госканалов за очернение Украины. Администрация президента подвела итоги Единого дня голосования. Примите участие в опросе. К какому общественно-экономическому строю движется Россия при нынешней политической системе? Контакты О телеканале. Операторы Сотрудничество.

Расписание Прямой эфир. Программы Новости.

Как установить и подключить домофон?

Установка домофона своими руками, конечно, достаточно сложная процедура, но вполне возможная. Главное, — четко следовать инструкциям. Самостоятельная установка домофона в квартире, несмотря на всю сложность, значительно экономит денежные средства. Самый простой вариант — это комплект, состоящий из аудиотрубки и аудиовызывающего устройства. Также есть возможность установки видеодомофона. Такой вариант состоит из аудиотрубки, базы с экраном и видеоглазка, который монтируется непосредственно на входную дверь.

Перед тем, как установить домофон в частном доме, нужна схема подключения. С ее помощью можно своими руками провести монтаж оборудования и.

Простой домофон своими руками

Системы контроля и управления допуска людей в жилые дома уже сравнительно давно пользуются популярностью у населения. За это время многие владельцы квартир хоть раз, но столкнулись с проблемами сбоев этого оборудования при открытии двери. В статье о работе домофонной системы мы разобрали принципы конструкций переговорно-пропускного устройства. Теперь можно перейти к более интересной и важной практической части этого вопроса: самостоятельному ремонту трубки домофона своими руками. Зачастую его может решить вызов мастера на дом, когда проблема вызвана сбоем работы оборудования домофонной системы подъезда:. Но есть и другой тип поломок, на котором мы остановимся подробнее — неисправности в самой трубке домофона. Каждый производитель домофонных трубок, работающих на координатно-матричных линиях связи Cyfral, Eltis, Vizit или любой другой выделяет свою продукцию дизайном и функциональными возможностями. В простейшем случае абонентская трубка может иметь лишь кнопку удаленного открытия электронного замка на двери с переговорным устройством. В зависимости от модели, она модернизируется добавлением:.

Как подключить домофон

Они обеспечивают безопасность и препятствуют проникновению посторонних. Чтобы попасть домой, нужно воспользоваться специальным ключом. Он открывает одну дверь, а универсальный ключ , которым пользуются работники коммунальных служб и монтеры, способен взаимодействовать сразу с несколькими домофонами. Чтобы сделать универсальный ключ для домофона своими руками, нужно знать устройство и принцип работы.

Сегодня уже каждый человек знает, что такое домофон.

Как установить видеодомофон в квартире своими руками

Отец занимается всяким винтажным барахлом и антиквариатом. Войдите , пожалуйста. Хабр Geektimes Тостер Мой круг Фрилансим. Войти Регистрация. Своё писательство на Хабре я решил начать с совсем простого, но полезного проекта, который живет у меня дома уже много лет. Подарили мне как-то древний телефон.

Как установить домофон

Впервые SIP-домофон я соорудил еще в году. Тогда было применено довольно топорное, не очень красивое, но вполне эффективное решение — расковырять обычный IP-телефон и соединить его с динамиком и микрофоном аналоговой вызывной панели. Фактически трубка телефона и кнопка спикерфона были вынесены на столб калитки. При всей простоте и дешевизне у этого решения была масса недостатков. Самые главные — невысокое качество связи, фоновые шумы, треск. Другой недостаток — большое количество проводов, которые необходимо было подвести к вызывной панели.

Самодельный домофон своими руками: с чего начинать монтаж. владельцев домов и квартир возникает вопрос: как собрать домофон своими руками.

Монтаж и подключение домофона в квартире: пошаговая инструкция

Особым вариантом входных телефонов являются видеодомофоны, которые помимо прослушивания дополнительно позволяют наблюдать за человеком. Их преимуществом является простое обслуживание и относительно разумная цена. Телефон для записи видеороликов предлагает больше возможностей, чем обычная внутренняя связь. Конечно, не бесплатно — цена видеодомофона соответственно выше.

Как установить домофон в частном доме своими руками? Как своими руками сделать домофон

ВИДЕО ПО ТЕМЕ: ремонт домофона

Сейчас уже никого не удивишь домофоном, так как он требуется для повышения безопасности и комфорта жильцов. При его наличии нежеланные гости не могут проникнуть на территорию дома и причинить ущерб как имуществу, так и здоровью проживающих. Устанавливают домофон обычно сотрудники специализированных компаний. Однако в домашних условиях устройство тоже можно подключить. В статье будут рассмотрены вопросы по установке домофона, а также приведены инструкции для самостоятельного подсоединения.

В современных подъездах в качестве пропускного устройства наиболее часто установлены специальные разговорные приборы.

Как сделать универсальный ключ для домофона своими руками?

В статье приведен обзор трех популярных моделей SIP домофонов в различных ценовых категориях и с разными функциональными возможностями. Свое название СИП домофоны получили по наименованию протокола связи, который используется для обмена мультимедийной информацией. Особенностью устройства является широкий выбор аудиокодеков для работы с микрофоном G. Для компрессии видеоизображения используется один из самых современных кодеков Н. Так же существует виртуальный PTZ привод. Получает питание по технологии — PoE. Присутствует программный модуль, который позволяет управлять поворотным устройством камеры.

Ремонт домофона в подъезде своими руками

Как настроить недорогую домашнюю систему внутренней связи

Вы когда-нибудь мечтали, чтобы можно было просто нажать кнопку и позвать всех в доме на ужин? Что, если бы вы могли разбудить всех своих подростков, чтобы они не опоздали на автобус и не стучали во все двери? Вы можете купить настоящие системы внутренней связи за сотни долларов или установить недорогую домашнюю систему внутренней связи, используя только то оборудование, которое есть у вас дома. Вот как.

Используйте свои смартфоны

Если вы хотите создать систему внутренней связи дома, но не хотите покупать дополнительное оборудование, вам может подойти использование ваших смартфонов. Скорее всего, у каждого в вашем доме уже есть свой телефон.

Чтобы использовать свои телефоны в качестве домофона, вам необходимо загрузить приложение рации. Эти приложения позволяют отправлять голосовые сообщения на другие телефоны одним нажатием экранной кнопки.

Не ожидайте, что эти приложения будут работать так же, как настоящая рация. Настоящие рации используют радиоволны для передачи своих сообщений, в то время как эти приложения используют ваше подключение для передачи данных. Они не могут отправлять сообщения на настоящие рации, только на другие телефоны.

Одними из самых популярных приложений для Android или iOS являются Zello, Voxer и VoicePing.

После загрузки приложения на телефоны создайте группу. Затем добавьте контактную информацию для всех владельцев телефонов. Начните голосовой разговор с группой, коснувшись микрофона и говоря. Все, у кого есть приложение, получат уведомление о том, что у них есть новое сообщение.

Этот метод создания системы внутренней связи позволяет получателям отправлять вам личные сообщения в ответ, в отличие от многих других систем, обсуждаемых ниже.

Использовать Bluetooth

Еще один способ донести сообщение до всех в вашем доме — установить несколько динамиков Bluetooth по всему дому и использовать приложение для громкоговорителей Bluetooth для трансляции вашего голоса с телефона.

Колонки Bluetooth сегодня настолько распространены, что цены на них падают. Вы можете купить динамики хорошего качества всего за 25 долларов, и всегда есть возможность купить их еще дешевле.

Недостатком этого метода создания системы внутренней связи является то, что он работает только в одном направлении. Таким образом, вы можете объявить, что ужин готов, но не можете получить ответное сообщение.

Чтобы отправить свой голос на устройство Bluetooth, вам необходимо установить одно из этих приложений на свой телефон.

Громкоговоритель Bluetooth для Android
Микрофон к динамику для Android
Прямой микрофон для iOS
Живой микрофон и микрофон для объявлений для Android / iOS

Чтобы передать сообщение, откройте приложение и подключите телефон к динамику, который вы хотите использовать. Затем нажмите кнопку в приложении и говорите в телефон. Ваш голос будет транслироваться в прямом эфире через динамик.

Используйте умные динамики

Если у вас уже есть динамик Google Home или Alexa, вы можете создавать объявления, которые будут транслироваться на все другие умные динамики в вашем доме. Для этого вам не потребуется никакого дополнительного оборудования или приложений. Вы используете команды, чтобы давать инструкции говорящему.

Для устройств Google Home вы используете Google Assistant для активации трансляции. Просто скажите: « OK, Google. Трансляция, пора ужинать. » Все, что вы скажете после слова «трансляция», будет повторяться через все динамики.

У Alexa есть две разные команды, которые вы можете использовать для трансляции по системе. Оба слова « объявляют, что » и « широковещательно » отправят ваше сообщение, содержащее все слова после команды.

Использование интеллектуальных динамиков также является односторонней связью. Вы не можете получать ответы. Однако пользователи могут дать Google или Alexa команду объявить, но ответ будет отправлен на все динамики, а не только на тот, который вы использовали.

Нет лучшего варианта для создания домофонной системы для вашего дома. Это зависит от того, какие устройства у вас уже есть или что вы готовы купить. Также важно знать, хотите ли вы получать личные ответы или нет. Какой бы способ вы ни выбрали для создания этой системы, удобство доставки сообщения всем в доме без предварительного отслеживания каждого может стоить затраченных усилий.

Трейси Розенбергер

Трейси Розенбергер провела 26 лет, обучая учащихся начальной школы, используя технологии для улучшения обучения. Теперь она рада поделиться полезными технологиями с учителями и всеми, кто считает технологии пугающими.

Подпишитесь на нашу рассылку!

Наши последние учебные пособия доставляются прямо на ваш почтовый ящик

Подпишитесь на все информационные бюллетени.

Регистрируясь, вы соглашаетесь с нашей Политикой конфиденциальности, а европейские пользователи соглашаются с политикой передачи данных. Мы не будем передавать ваши данные, и вы можете отказаться от подписки в любое время.

Facebook
Твитнуть

Использование старых телефонов в качестве внутренней связи

Очень простая схема внутренней связи

Возьмите два телефонных разъема и резистор на 680 Ом, 1/2 Вт. Подключить
компоненты, чтобы сделать схему ниже:

 reen 680 1/2 Вт + 12 В - Красный
--------------------/\/\/\------|'|'|'|'---------- -------
К телефону К телефону
_________________________________________________________
Красный зеленый

Вы можете использовать аккумулятор от 12 до 24 В, например, гелевый элемент, поскольку
мощность автомобиля или дешевая электростанция в стиле настенной бородавки, вероятно, слишком шумная.
Возможно, вам придется настроить
номинал резистора (1,2К для 24В). Все, что заставляет телефоны работать
и не использует общий ток контура более 30 мА.

Если вы можете справиться с этим, приобретите два телефона с громкой связью. Оставлять
их в режиме «громкой связи» непрерывно и стучать по клавиатуре
чтобы привлечь внимание другого конца.

Домофон с вызывным сигналом

От: [email protected] (Маркус Вандель)

Я недавно думал об этом и придумал неуклюжую, но работоспособную схему.

Говорить по телефону легко. Вы пропускаете постоянный ток через телефон, и он передает и принимает звук. Итак, два телефона и ток
источник (около 25 мА) все последовательно даст вам говорящую цепь. Подходящий источник тока может быть таким же простым, как 9V батарея и серия
резистор, значение которого регулируется (при поднятой трубке обоих телефонов) до протекания около 25 мА. Затем вы можете обойти батарею и резистор с помощью
конденсатор, чтобы соединить звук напрямую и получить громкое и четкое соединение.

Гораздо сложнее сигнализировать на другом конце. Чтобы позвонить в звонок, вам нужно подать в телефон 90 В (RMS) 20 Гц переменного тока (номинально). Ниже
напряжения будут работать (примерно до 40 В), но разные частоты не будут. Вы не можете звонить по телефону на частоте 60 Гц. У меня есть вызывная цепь в АТС
Я построил, но он состоит из синусоидального генератора 20 Гц, двухтактного усилителя мощности и большого трансформатора. Слишком сложно для простого
2-х телефонная внутренняя связь, и в любом случае напряжение звонка может болезненно ударить ребенка.

Так что забудьте о звонке и изучите другие формы сигнализации. Вот что я придумал:

 + | | -
      +-------+------ - - --+---||||---/\/\/--+---- - -----+- ------+
      | | | | | Р | | |
      | | | 24В | | |
      | --- | | --- |
      | | | +---||-------------+ | | |
      | --- Соналерт С Соналерт --- |
      | С | | С |
      +---||--+ +--||---+
      | _|_, _|_ |
      | /\15В 15В\/ |
    ТЕЛЕФОН -+- Зенер Зенер `-+- ТЕЛЕФОН
      | | | |
      | | | |
      +-------+---- - - - -------------------+ -------+

Как и раньше, установите R, чтобы получить ток разговора (оба телефона сняты) около 25 мА. Начните с 1 кОм. Оставьте это, если телефоны работают
достаточно хорошо; ток не очень критичен. Конденсаторы C являются конденсаторами обхода звука и должны иметь емкость около 0,47 мкФ.
Когда телефоны положены, они представляют собой разомкнутую цепь, и напряжения батареи 24 В недостаточно, чтобы преодолеть последовательное падение напряжения 30 В.
стабилитроны и ток не течет. Когда оба телефона подняты, они имеют очень низкое сопротивление и ток разговора (определяемый
Р) течет.

Когда трубка снята только с одного телефона, его низкое сопротивление постоянному току подключается к диоду Зенера сбоку, так что на него подается полное питание 24 В.
Обратная сторона. Это компенсирует падение напряжения на другом стабилитроне, поэтому другой Sonalert издает звуковой сигнал. Замечательная вещь о Sonalerts
заключается в том, что они издают громкий шум при токе всего в несколько миллиампер, поэтому последовательный резистор R не имеет значения. Особенно приятно пульсирует
Sonalert, который автоматически издает звуковой сигнал. Когда Sonalert на дальнем конце подает звуковой сигнал, вы слышите звуковой сигнал на ближнем приемнике.
(при малой громкости благодаря обходному конденсатору на дальнем конце Sonalert), чтобы убедиться, что линия работает, а другой конец
сигнализировал.

Источником питания могут быть три батареи 9 В, соединенные последовательно, но поскольку 80% мощности теряется в последовательном резисторе R, а не в питании
телефоны это кажется немного расточительным. Настенная бородавка на 24 В с чистой фильтрацией была бы лучше.

Компоненты сигнализации могут быть установлены внутри телефонов. Для подключения к каждому телефону требуется всего два провода, а блок питания может
монтироваться по центру, в безопасном месте. Если R достаточно большой (1/2 Вт) и имеет достаточную вентиляцию, то обе линии могут работать бесконечно долго.
короткое замыкание без какой-либо опасности возгорания, и нигде нет достаточного напряжения, чтобы кто-то мог пострадать.

Я протестировал это с телефонами типа 500 и двумя разными типами пьезоизлучателей (пульсирующий соналерт и непульсирующий бренд X), и он
прекрасно работает. Вы должны быть в состоянии получить все необходимые детали, включая пьезо-зуммеры, в Radio Shack. Я люблю телефоны. Жаль, что я не
есть дети, которым нужна линия внутренней связи.

Цепь внутренней связи Threatre

 От: [email protected] (Бен Мелман)
Тема: Вот схема дешевого домофона
Группы новостей: rec.arts.theatre.stagecraft
Дата: 11 ноября 1996 20:14:01 по Гринвичу
Организация: Prodigy Services Company

Много раз в этой группе я видел, как люди спрашивают, как построить дешевый
театральный домофон. Я построил несколько разных систем, но это был
некоторое время назад (до того, как я получил дешевую подержанную систему Clear Com), но я
всегда использовал случайные детали, которые у меня были завалялись, а не то, что я мог
объясните не разбирающемуся в электронике человеку.

Что ж, в эти выходные мне срочно понадобилась система для общественного театра с
умеренные средства .. поэтому я построил им систему из материалов, полностью взятых с радио
Shack (я не люблю Radio Shack, но это единственное место, где вы можете получить это
умеренные средства .
Красный зеленый
К телефонным розеткам

Блок питания — это тип, продаваемый для питания вашего CB или автомобильной стереосистемы внутри
дом. Это стоит около 29 долларов. В прошлом я построил часть блока питания
сам (обычно 24 В), но это изящное решение, безопасное, экономящее время и работающее
отлично. Резистор и конденсатор имеют двойное назначение: 1) Фильтрация остаточного шума.
от (сырного) источника питания и 2) защитить систему от коротких замыканий
(резистор ограничивает ток примерно до 250 мА). Трансформатор
на самом деле используется в качестве дросселя; Radios Shack не продает обычные дроссели
это делает работу. Вы используете (толстые черные) первичные провода и просто изолируете
от вторичных проводов. Я предлагаю пропаять все соединения, для
надежность. Если вам нужна портативная система, вы, вероятно, сможете разместить все
в случае питания 12В. Там довольно пусто. я использовал
клеммную колодку и прикрутили все это дело к стене их техбудки
(в общественном театре это единственный способ не дать вещам гулять).

Красный и зеленый выходы подключаются к обычным модульным телефонным розеткам. я
использовал экранированную витую пару, потому что я подумал, что, возможно, захочу подключить
система Clear-com однажды, но обычный неэкранированный телефонный провод будет работать
слишком. Все разъемы параллельны, гирляндное соединение в порядке. Вы можете использовать
модульный Y-адаптер для превращения одного разъема в два. Re телефоны, я управляю
система теперь с четырьмя телефонными гарнитурами, т. е. обычный проводной телефон, за исключением
что у него есть гарнитура вместо трубки и его можно пристегнуть к ремню и т. д.
Также куплен в Radio Shack. У меня тоже есть обычный телефон типа «500»
в системе (по диммерам для патчинга) и обычный беспроводной телефон.
Используйте любые телефоны, которые вам нравятся. Телефоны с гарнитурой работают хорошо — это не совсем так.
