Зонт, зонтик, грибок или колпак прикрепленный сверху трубы выполнят функцию вытяжки воздуха, дыма. Широко применяется в построении вентиляции или других различных видах работ. Скопленные воздушные массы от выделения вредных газов, паров, пыли, тепла оказывают вредные последствия при вдыхании кислорода человеком.

Установленный зонт на трубе при малейшем движении ветра создает огромную тягу и если открыть двери, форточку, отверстие получится приточно — вытяжная вентиляция. Поступающий воздух в краткие сроки подсушит стены при ремонте, удалит влажность с помещения в трудно доступном месте, траву, заготовки требующие подсушки во время применения.

Также зонт помогает избавиться от попадания атмосферных осадков в виде сильного дождя, снега. Гараж, небольшой склад, погреб имеют уязвимые места, где дождь попадая по трубе вниз создаст неприятные условия. Принеся влагу, сырость от чего появляется плесень создавая неприятный запах. Вода может повредить предметы случайно оставленные не в том месте.

Делая ремонт в своем подворье своими руками без специалистов, заменить прогоревший вытяжной зонт или колпак, для этого хочется сэкономить или научиться.

Как изготовить круглый зонт

Рассмотрим чертеж изготовления зонта, грибка, колпака круглого сечения на трубу своими руками. Такой вид трубы еще называют дымоходом.

На зонт нам понадобится материал из железа оцинковки или черного листового. Толщина железа не должна превышать 0,5 -0,7 мм. Свыше 1 мм вам будет тяжело изготовлять т. к. зонт делать будем ручным способом.

Изготовление верхней части зонта (конус)

Делаем зонт круглого сечения диаметром 150 мм, соответственно и у трубы наружный диаметр должен быть 150 мм. Раскрой получается такой. Линейкой по металлу прикладываем к листу железа отмечаем отрезок 150 мм (15 см). Штангельциркуль ставим губками к первой отметки отрезка где находится 0, а вторая  метка 150. Держа штангельциркуль обводим окружность. Диаметр нашей окружности получился 300 мм.

Линейкой внизу окружности чертим отрезок 150 мм.
А от концов отрезка еще провести линии к центру, получится вот такая фигура, в виде треугольника.

Соединение в замки зонта (конус)

Теперь будем чертить в треугольнике линии для замков или их еще называют фальцевые швы. Замки будут между собой соединятся, чтобы созданная деталь конуса не разошлась при ее применении. С левой стороны отмечаем 15 мм, а с другой 7 мм ( если деталь крупных размеров то на стороны замков добавляем еще 5 мм). По синей линии отрезаем до центра ножницами с обеих сторон.

С левой стороны делаем замок отгибаем или отбортовываем на уголке 15 мм, как показано на рисунке  А . Эти 15 мм делим пополам получаем сумму 7 мм, отгибаем как показано на рисунке Б. Такой же отгиб делаем и с правой стороны где указано 7 мм обозначенный синим цветом на рисунке В.

Теперь надо взять деталь в руку приложить от начала замка к уголку или трубе и загибать постепенно конусом чтобы совпали замки. Совпавшие замки слегка можно зажать плоскогубцами. Под замок подкладываем трубу или какое нибудь приспособление (в слесарно-жестяницких работах это служит рельса средних размеров) и постепенными ударами молотка загибаем и простукиваем.

Изготовление соединительных частей конуса и обечайки (стакан)

Вырезаем из металла три полосы длинной (длина является и высотой) 170 мм и шириной 45 мм. Каждую полосу в длину с обеих сторон  отмечаем по 10 мм и загибаем во внутрь(это надо для жесткости), а по ширине с каждой стороны по 25 мм  будем загибать под конус и в обечайку которая находится снизу зонта и одевается на трубу.

Обечайку делается от наружного диаметра трубы, мы взяли за основу 150 мм. Высота обечайки будет 100 мм. Линейкой замеряем, вырезаем полосу ее ширина (высота) 100 мм, а длина высчитывается так. Если нам надо диаметр 150 мм ,то высчитываем по формуле П = 3,14. Диаметр 150 умножим на 3,14 получается 471 мм.

Теперь высота 100, длина 471 мм, так еще не забываем про соединения для болтов, на каждый загиб по 25 мм, в их два загиба.  Общая длина обечайки 521 мм.

Для пробы возьмите картон, если нет, то бумагу, лучше испортить бумагу, чем металл

Эскиз зонта сделанный из бумаги-1Эскиз зонта сделанный из бумаги-2Эскиз зонта сделанный из бумаги-3Эскиз зонта сделанный из бумаги-4

Как сделать зонт сэндвич

Зонт сэндвич ставится последним элементом в трубе дымохода.

При желании Возьму и соберу, собрать в ручную очень тяжело. Без навыка слесарной работы, понимания вытягивания тонколистового металла молотком, соединения стакана или обечайки в фальцевый замок будет сложновато.

Верхняя часть сендвич зонта (в виде зонтика или колпака) сделать можно по написанию статьи, что находится выше. Нижняя часть состоит из стакана. Трактор описанный на снимке, это прокатанный между шестеренками на станке металл. При обрабатывании через станок диаметр уменьшается и сразу делается отбортовка вместе с трактором.

Наружный трактор

Можно без станка своими руками заузить нижнию часть под размер фальцевым замком. Одна сторона замка по плоскости увеличивается в размере на несколько миллиметров. Сделать отбортовку руками не получится, либо катать через трактор или пресс форма.

Наружную часть сэндвич зонта делать немного проще. Обечайку соединяют с конусом в фальцевый замок и делают отбортовку молотком на каком нибудь приспособлении.

Как собрать квадратный зонт

По многим вопросам связанными с заходом на сайт, многие ищут изготовление зонта на квадратную трубу своими руками. Тогда для вас откроем еще одну главу о таком зонте.

Все знают, что зонт предназначен для вытяжки воздушных масс пыли, запаха гари, отработанных веществ производства и т. д. В домашних обстановках, имея свои дома владельцы, имеющие печи или вытяжные системы дома. Нуждаются в защите своих квадратных труб от воздействия окружающей среды (дождь, снег), которые разрушают кирпичную кладку. Но и присутствие красивой формы защиты трубы, особенно при строительстве своего дома сделанного из железа или легкой жести металла.

Изготовление нижней части зонта

Самое главное делая зонт руками подберите металл 0,5 — 0,8 мм, свыше 1 мм собрать без специальных станков и приспособлений будет тяжелее.

Размеры трубы на крыше разные, соответственно и зонты по размерам не одинаковые, но суть дела, одно. За основу возьму примерный размер зонта 500 х 500 и будет он в уменьшенном виде. У вас свои размеры и делаете значит по своим.

На начальном этапе лучшим образом сделать такой зонт из бумаги или картона. Ведь выкинуть бумагу с картоном не жалко. А железо загнешь не правильно, отрежешь мало не по размеру и стоит денег больших. Решать вам.

Вырезаем шаблон начерченный вами вашей рукой. Обозначенные сверху и снизу по 10 мм, это отбортовки.

Нижняя отбортовка нужна для жесткости металла , чтобы не загибалось, также защитит ваши руки от возможных ранений. Верхняя отбортовка для соединения горловины зонта в верхней части.

Добавление по 20 мм с обоих сторон, служит для скрепления деталей. Как скреплять, выбирайте сами, можно на заклепки, саморезы, ручной клепальщик (вентиляция).

Высота 70 мм, возможно чуть будет меньше, все зависит от ваших размеров трубы и конструкций. Так как юбка у квадратного зонта, может лечь на выпуклое основание кирпича. Значит надо высоту меньше сделать. Главное не забываем мерить трубу.

Ширина где 500 мм тоже также, мерьте трубу сильно в натяг не надо. Если ровно 500 мм, добавьте 10 мм, получится на каждую сторону по 5 мм добавки.

Нижняя высота 50 мм оставьте как есть

Таких надо ровно 2 детали. Аккуратно вырезаем по шаблону. Приступаем к следующему.

Второй шаблон идет без добавления по обеим сторонам. Вырежьте 2 детали.

Отмеченные в нижней части детали по 10 мм отбортовки надо загнуть внутрь и пробить киянкой, полученная жесткость не даст деталям деформироваться.

Далее детали  вырезанные от первого шаблона, где стороны по 20 мм, разрезаем и загибаем как показано на фото.

Полученные детали соединенные между собой должны получится вот таким образом показано на фото.

Следующим этапом завершаем горловину нижней юбки. По чертежу вырезаем деталь, Желтым цветом отбортовки для соединения. Зеленым цветом отбортовка по 10 мм идет от центра. Темным цветом удалить, вырезать эту часть. Размер 300 х 300 можете увеличить по вашему усмотрению, но не на много. т. к. надо еще место для крепления верхней части зонта.

Получается вот так.

Готовую горловину соединяем с остальной юбки зонта. Есть один нюанс. Можете при соединении добавить полосы со всех сторон. Полосы служат креплением зонта к трубе. Если вы желаете крепить другим способом, тогда их не устанавливайте.

Изготовление верхней части квадратного зонта

Сделать грибок, зонтик, шляпу, оголовок, навершие, конус. Как только не называют вверх детали обычного зонта. Будем учиться делать сами. Начнем опять с шаблона который будем обводить.

Зонт размером 500 х 500, берем сторону 500 добавим, еще 100 мм, это надо, чтобы вверх зонта, покрывал юбку низа. Получившиеся 600 мм делим пополам, получается 300 мм. Смотрите фото на рисунке А) показано. Высоту взяли 130 мм. От 130 высчитываем длину к началу треугольника получается 280.

Далее делаем следующий полный треугольник высотой  280 мм и длиной 600 мм. Между длинной и высотой провести линию треугольника. Смотрите рисунок Б). Получившийся шаблон из треугольника будем обводить 4 раза. После добавим по 10 мм на отбортовки и не забудем добавить на одну сторону 20 — 30 мм, чтобы соединить между собой деталь.

Отбортовку лучше сделать сразу загнуть во внутрь по 10 мм и пройтись киянкой. Загибайте деталь внутрь по разметке. Начните с 20 мм и постепенно внутрь. Если нет специализированных станков, гнушки, струбцины. Проявите смекалку, положите уголок, придавите ногой. Прикрутите к поверх стола уголок и вокруг него загнуть пытаться. Вообщем собрать любым способом.

Дальше делаем ножки, крепим к основаниям. Загните полоски для жесткости или вырежьте из металла 1,5 мм. Соедините детали к ним.

Выходит своими руками сделать или собрать зонт возможно и оправданно. Единственный минус сделал из обычной бумаги. Потеряна жесткость.

Зонт на трубу дымохода своими руками

Зонт на трубу дымохода своими руками — простейшее устройство, венчающее дымоходную трубу. Конусовидная форма шляпки, похожая на мухомор, определила и еще одно название колпака — «грибок». Зонтики могут иметь не только коническую, но также четырехскатную или щипцовую форму.

Зонт на трубу дымохода своими руками.

Несмотря на примитивность конструкции, грибок способен выполнять несколько функций:

• защита дымохода от осадков, палой листвы и иного мусора;
• предохранение от случайного попадания в трубу мелких птиц и летучих мышей;
• протекция кирпичной кладки трубы и тушение искр.

Более сложные устройства (дефлекторы), созданные с учетом законов аэродинамики, помимо всего вышеперечисленного позволяют дополнительно усиливать тягу в отопительном агрегате. Они способны увеличивать КПД печи на 20% и полностью индифферентны к ветровой нагрузке.

Зонт на трубу дымохода своими руками, какие использовать материалы?

Примитивные зонты для дымохода своими руками изготавливают из оцинкованного металла, используя кровельную сталь толщиной 0,5-0,8 мм. Оцинковка демократична по цене, да и служит достаточно долго (более 20 лет). Выбирая такой зонт на трубу дымохода, будьте готовы к скорому появлению на поверхности металла слоя тусклой патины. Если хочется иметь изделие в тон кровельным материалам, его придется покрасить. При окрашивании металла следует применять термостойкие красители.

Мастер флеш и грибок на сэндвич трубе.

Вам важна не только практичность, но и красота? Тогда следует отдать предпочтение более дорогим материалам: металлу с порошковым покрытием, нержавеющей стали, медным или титаново-цинковым изделиям. Медные оголовники — чемпионы по долголетию, они прослужат более 70 лет, при условии использования метизов из того же материала. При желании, можно приобрести и эксклюзивные зонтики, украшенные кованой отделкой, флюгерами, золотой фольгой. Подобные колпаки выполняют не только утилитарные задачи, но и дополнительно служат украшением дома. Такие изделия, чаще всего выпускаются в комплекте с водосточными трубами и прочими элементами кровли.

Зонт для дымохода своими руками (размер 0. 5×150 мм).

Без расчета жить – дело погубить

Некоторые домовладельцы утверждают, что монтаж зонта на трубу дымохода своими руками отрицательно влияет на тягу печи. Действительно, в случае неправильно выбранного дымника, вихревые потоки, образующиеся в верхней части дымоотвода, способны снижать КПД отопительного устройства. Чтобы подобного не произошло, при покупке защитного колпака следует обратить внимание на следующие размеры:

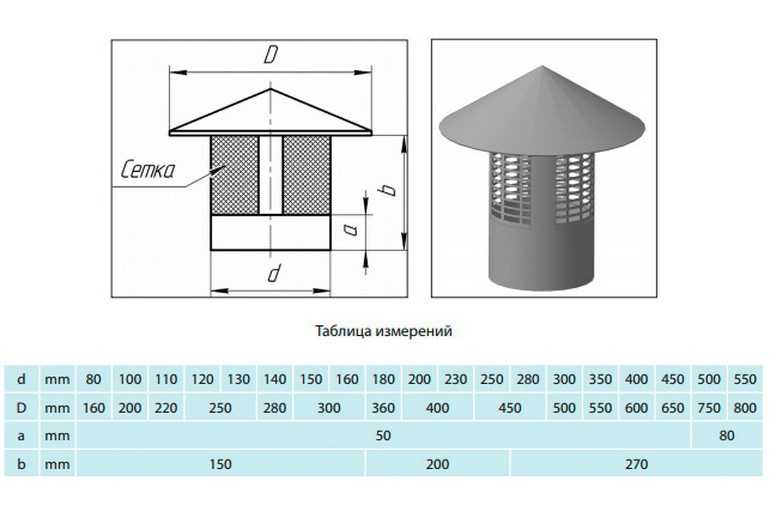

• ширина колпака должна составлять 1,7-2,5 d;
• оптимальная рекомендуемая высота стоек с крышкой должна находиться в пределах 1,6-1,7 d.

где d – величина диаметра дымового канала.

При выборе формы защитного оголовка на трубу, необходимо учесть погодные нюансы. Если зимой у вас нередки обильные снегопады, крышка зонтика должна быть конусной или шатровой. Крутизна склонов не позволит скапливаться снегу на поверхности и образовываться наледи.

Зонтик на сэндвич трубе.

Купить или сделать?

В настоящее время в специализированных магазинах можно приобрести защитные грибки на трубу дымохода самой различной конструкции. Промышленные экземпляры, как правило, обязательно снабжены капельником (отводом для воды), сеткой для защиты от птиц. Многие модели выполняются с откидывающейся крышкой, что значительно облегчает чистку дымоходных каналов при эксплуатации печи. Применение в конструкции специальных теплоотражающих экранов защищают изделие от перегрева, что значительно увеличивает срок его эксплуатации. Зонт на трубу дымохода своими руками, конечно же, всех этих улучшений иметь не будет. Единственным преимуществом, по сути, будет являться только дешевизна.

Видео
