Как собрать дымоход сэндвич своими руками: Как собрать сэндвич дымоход своими руками

Category: Своими руками

Содержание

сбор и установка, схемы установки

Любая установка, сжигающая топливо, не может нормально функционировать, если у нее отсутствует дымоход. Сегодня строителям известно множество различных материалов, из которых можно изготовить дымовые трубы. Самыми востребованными считаются модульные изделия, которые поставляются цельными комплектами, получившими название «сэндвичи». В этой статье мы рассмотрим часто задаваемые вопросы относительно конструкции таких систем, а также их правильного выбора для каждого конкретного случая. Кроме того, мы выясним, как сделать сэндвич-трубу самостоятельно и установить ее без помощи профессионалов.

Содержание

  • 1 Процесс изготовления
  • 2 Подходящие материалы
    • 2.1 Выбираем внутренний диаметр трубы
  • 3
    Схемы установки сэндвич-дымохода
  • 4 Как правильно выполнить установку дымохода
    • 4.1 Соединение труб
    • 4.2 Дымоход через стену
    • 4.3 Монтаж дымохода через кровлю
    • 4.4 Фиксация дымохода
    • 4. 5 Завершение монтажа
    • 4.6 Техника нанесения герметика
  • 5 Пожарная безопасность
  • 6 Заключение

Процесс изготовления

Создание подобной конструкции доступно каждому человеку, обладающему минимальными строительными навыками. Чтобы сделать сэндвич-систему, необходимо иметь:

  • металлическую трубу;
  • оцинкованные стальные листы;
  • каменную вату.

Конструкция устройства представляет собой цилиндрическое изделие, которое закрывается со всех сторон каменной ватой. Сверху сооружение обматывается оцинкованными листами. В большинстве случаев внешняя оболочка дымохода изготавливается сборной и состоит из нескольких частей. Поэтому места соединения элементов конструкции требуют повышенного внимания.

Фиксация оцинкованного железа осуществляется специальными блошками, однако можно воспользоваться и обыкновенными шурупами. Крепление должно быть полным, то есть крепится не только один лист, но и все соседние металлические детали.

При изготовлении сэндвич-дымохода каждый умелец самостоятельно выбирает подходящий материал. При этом обязательно учитывается марка топливного агрегата. К примеру, отечественные водогрейные котлы поддерживают температуру выходящих газов в пределах 120 градусов. Для подобных устройств материалом теплоизоляции может стать минеральная вата.

Совершенно иначе обстоят дела, когда речь идет о самодельных каминах или твердотопливных котлах. Температура нагрева в таких системах может достигать 800 градусов. В этом случае просто не обойтись без каменной ваты. В качестве заменителя можно воспользоваться базальтовым аналогом. Во избежание быстрого прогорания внутренней трубы она должна иметь толстую стенку.

Идеальным материалом для сэндвич-трубы считается нержавейка. Она обладает определенными свойствами, которые позволяют эксплуатировать такую систему много лет. Причем внутренняя поверхность нержавеющей трубы всегда остается гладкой. Выходящие через данное изделие газы не влияют на его стенки, что в свою очередь повышает эффективность самого дымохода.

При стыковке теплоизоляции с длинной стороны возможно появление некоторых проблем. Крепление должно осуществляться внахлест, предварительно сделав подрез, равный половине толщины стенки трубы, с дополнительным перехлестом примерно 10 см, чтобы создать ровную геометрию.

Проведем небольшое сравнение. Высококачественную сэндвич-конструкцию длиной 10 м можно приобрести за 20 000 р. Обыкновенная металлическая труба стоит 6000 р. Цена утеплителя не превышает 2 125 р. За оцинкованные листы придется заплатить 2 500 р. Общая сумма составляет 10 625 р. В этом случае получается 50% экономия. Конечно, возможны и непредвиденные расходы, потому добавим еще 6 000 р. Но все равно это довольно выгодно.

Подходящие материалы

На первый взгляд может показаться, что все сэндвич-дымоходы абсолютно одинаковы. Однако это мнение ошибочно. Необходимо отметить, что подобная продукция выпускается с разным уровнем качества. Не рекомендуется приобретать изделия, ориентируясь только на их внешний вид.

Важно обращать внимание на марку стали и ее качество, а также учитывать, насколько она подходит для возведения вертикального канала.

Если просматривать сайты, посвященные строительству трубного устройства для отвода продуктов сгорания, можно встретить множество фотопримеров, показывающих полностью прогоревшую стальную конструкцию. Деформация такой трубы способна привести к пожару или сильному отравлению угарным дымом.

Рассматривая картинки, можно прийти к выводу, что для цилиндрического изделия был использован неподходящий металл.

Чтобы с вами такого не случилось, давайте рассмотрим виды нержавеющей стали, из которых можно самостоятельно смонтировать сэндвич-дымоход:

  1. АISI 430. Считается самой дешевой маркой металла. Из нее хорошо изготавливать внешний кожух системы. Такая сталь устойчива к любому атмосферному воздействию. Однако этот материал не годится для изготовления внутренних каналов. Металл плохо варится, поэтому будет довольно сложно получить надежные сварные швы.
  2. АISI 439. Эта марка отличается от предыдущей своим составом: в нее включены титановые добавки. Материал характеризуется повышенной механической прочностью и устойчивостью к коррозии. Трубы для дымохода из такой стали можно устанавливать в газовых устройствах, твердотопливных печах, а также котлах малой мощности.
  3. АISI 316. В состав стали включены специальные легирующие добавки, в результате чего металл приобрел антикоррозийную защиту. Никель с молибденом защищают его от сильноагрессивных кислот. Данная марка стали обладает повышенной термостойкостью. Трубы, выполненные из этого материала, подходят для установки в любых газовых котлах независимо от их мощности.
  4. АISI 304. Сталь похожа на предыдущую марку, однако в ее составе содержится меньшее число легирующих компонентов. Стоимость такого металла на рынке гораздо ниже его аналогов. Качество материала не отличается высокими показателями.
  5. АISI 316i, 321. Эти марки считаются наиболее универсальными. Они не боятся коррозии и отличаются высокой пластичностью. Кроме того, эти виды стали способны выдержать температуру до 850 градусов.
  6. АISI 310S. Данный сплав считается самым дорогим и высококачественным. Сталь обладает высокой термостойкостью и способностью выдерживать температуру в 1000 градусов. Такие свойства позволяют использовать материал в дымоходах, устанавливаемых на пиролизных котлах, развивающих большую мощность.

Любой сэндвич-дымоход высокого качества всегда имеет техническую документацию, в которой обязательно перечислены все виды марок стали, использованных для изготовления системы.

Когда такая документация отсутствует, есть повод задуматься о том, что предлагаемое устройство – качественная подделка.

Существует также и другой способ распознания нержавейки. Если в состав стали входит много легирующих добавок, она перестает притягивать магнит: он просто скользит по поверхности изделия.

Если труба магнитится, значит, перед вами обычный металл, не имеющий никакого отношения к нержавейке.

Выбираем внутренний диаметр трубы

Правильный подбор этой величины зависит от параметров отопительной установки. Для определения сечения цилиндрической конструкции разработана специальная методика вычисления, в которой за основу берется тепловая мощность оборудования. Формулы расчета довольно сложны, поэтому можно просто воспользоваться усредненными значениями:

При определении диаметра трубы важно учитывать размеры слоя и вид термоизоляции. Наиболее подходящими являются теплоизолирующие материалы одних из самых известных в мире производителей:

  • PAROC ROB 80t;
  • МАТ 30;
  • ROCKWOOL WIRED MAT 80.

Все эти марки представляют собой базальтовую вату, характеризующуюся пожаробезопасностью.

Толщина утеплителя выбирается в зависимости от вида отопительного оборудования. При этом учитывается средняя температура нагрева выводимых газов.

В таблице показано несколько усредненных данных:

Схемы установки сэндвич-дымохода

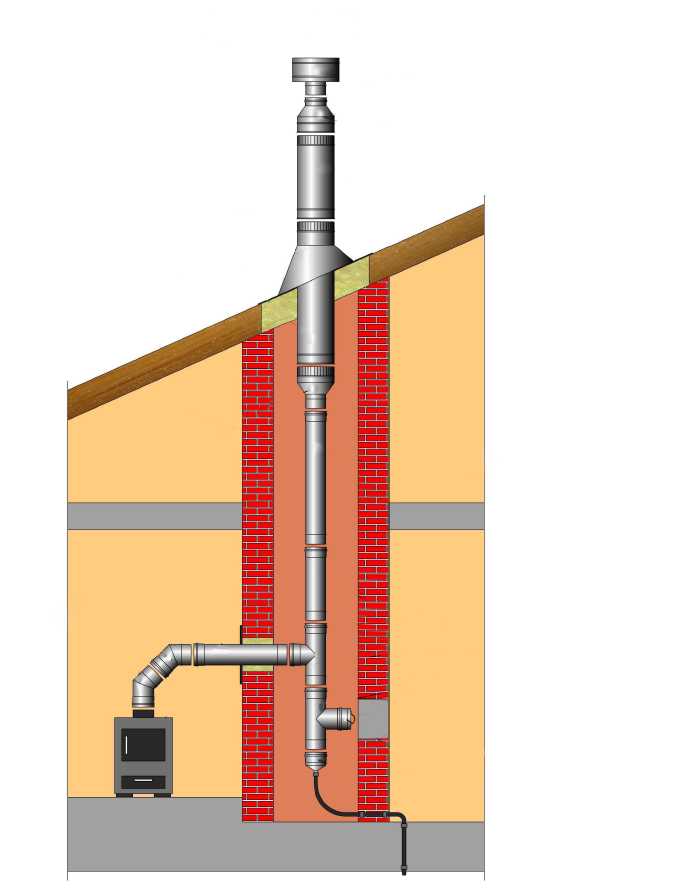

Существует два варианта монтажа вертикального канала:

  • внутренний, когда труба проходит через потолок и крышу;
  • внешний, подразумевающий вывод сэндвич-системы через стену.

Когда конструкция расположена внутри помещения, она меньше всего подвергается внешним воздействиям, потому в ней практически не образуется конденсата. Подобная система подходит для печи в бане. На трубу можно установить бак, в котором будет подогреваться вода. Схема такого устройства показана на рисунке ниже. Для монтажа каменной печи можно установить сетчатую секцию.

Какая бы конструкция ни была, между отопительным устройством и дымоходом обязательно монтируется промежуточная секция без термоизолирующего слоя. Она оборудуется специальной заслонкой, так называемым шибером, чтобы можно было регулировать отвод тепла, поступающего в дымоход. Этот момент очень важен для печей, установленных в бане.

К недостаткам такого устройства относятся высокая трудоемкость и сложность прокладки трубопровода.

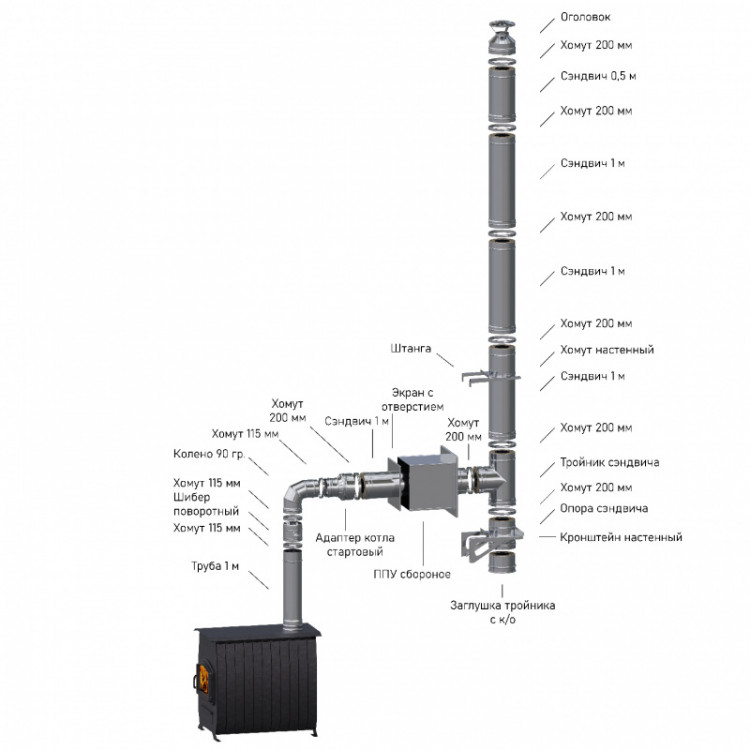

Намного проще монтировать дымоход по наружной стене. В этом случае в несущей конструкции делается только одно отверстие.

Крепление деталей осуществляется с помощью кронштейнов и специальных опорных площадок. Такой дымоход не «съедает» пространство в помещении. Риск возгорания или отравления угарным газом сводится к минимуму.

Главным недостатком прокладки наружного дымохода считается сильное воздействие на него внешних условий. Скачки температуры и атмосферные явления становятся причиной образования конденсата в больших масштабах. Этот момент нужно обязательно учитывать при строительстве вертикального канала.

Как правильно выполнить установку дымохода

Монтаж такой сэндвич-системы не составляет особых трудностей. Для ее сборки и последующей фиксации не требуются специальные умения и навыки.

Начинать устанавливать дымовой канал нужно с нижней точки, постепенно переходя от печки на потолок, затем на крышу дома. Наружные цилиндрические конструкции одеваются на внутренние.

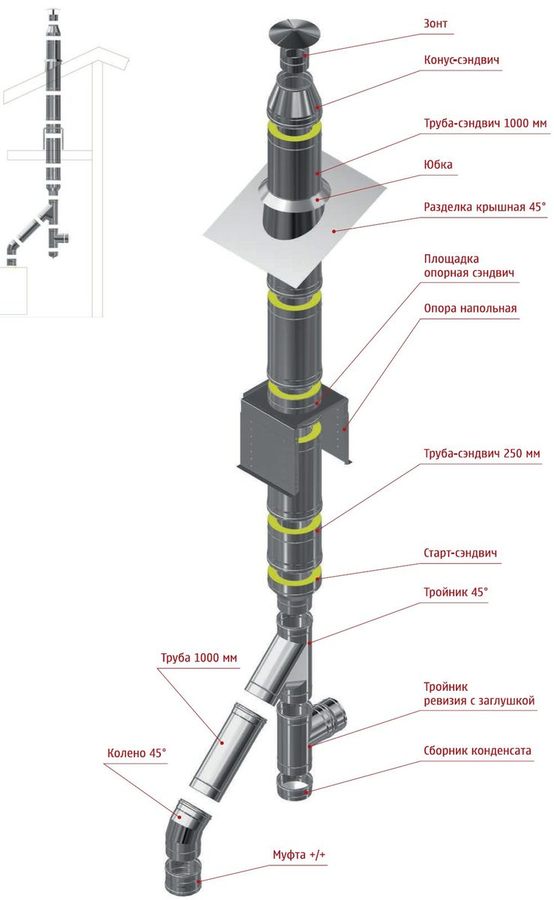

Соединение труб

Часть сэндвич-труб имеет сужающиеся элементы, что значительно облегчает сборку. Изделие меньшего диаметра легко вставляется в предыдущую трубу с расширенным концом. Благодаря такому соединению практически исключается появление сажи внутри вертикального канала. Монтаж специальных тройников значительно упрощает процесс удаления конденсата.

Дымоход через стену

Для этого сначала разбираются посадочные места и проводится их дополнительное укрепление, затем осуществляется сборка внешнего кронштейна с полозьями, по которым будет двигаться тройник. Отверстие в стене закрывается тремя слоями: листом фанеры толщиной 10 см, асбестом и оцинковкой.

В месте крепления проходника прорезается квадратное отверстие. Уложенные слои фиксируются шурупами. Чтобы защитить кронштейн от коррозии, его нужно покрыть краской. Далее дымовая труба выводится через проходник.

Изготавливая устройство для отведения продуктов сгорания, не забудьте сделать уступок, представляющий собой зазор между стенкой и трубой дымохода.

После того как цилиндрическая конструкция пройдет через потолок, производятся расчеты всех соединительных деталей. Стык труб должен находиться выше отверстия, сделанного в верхнем внутреннем покрытии помещения. Подобный участок считается наиболее пожароопасным, потому его требуется обязательно контролировать во время эксплуатации устройства.

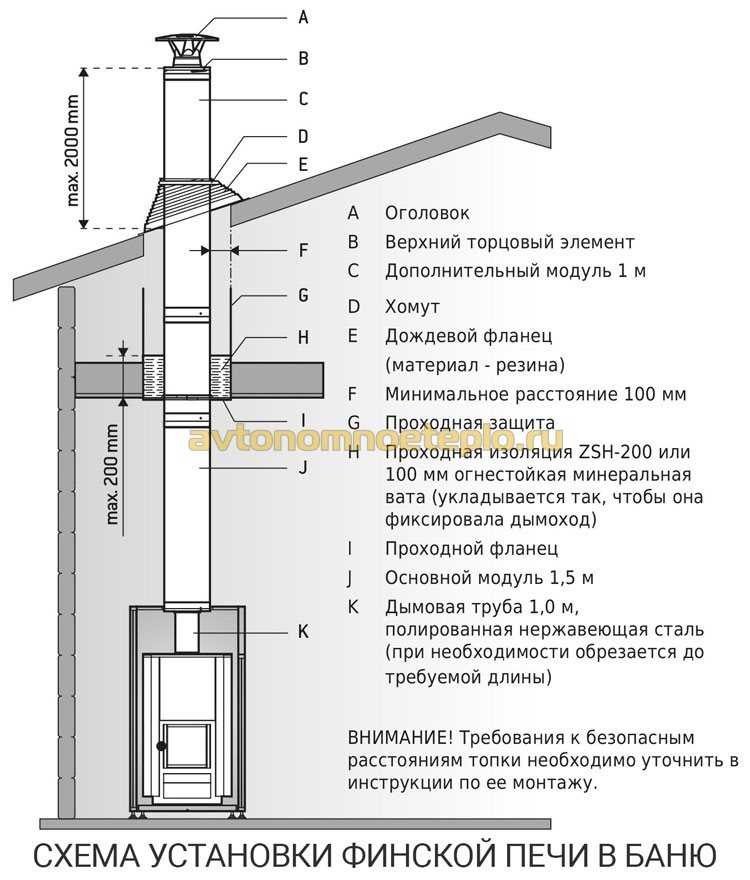

Монтаж дымохода через кровлю

Для прокладки канала через верхнюю часть строения необходимо сначала закрыть отверстие оцинкованным листом изнутри, затем через сделанный в металле проем вывести трубу наружу. После такой операции фиксируется сам лист. При необходимости края металла можно согнуть по границе кровли.

Дымоход должен возвышаться над поверхностью плоской крыши более чем на 1 м. Когда на кровле устанавливается канал высотой больше 1,2 м, он укрепляется растяжками с последующей фиксацией обжимными хомутами. Они удерживают трубу при сильных порывах ветра и не дают ей отклониться от вертикали.

Кровля, изготовленная из воспламеняющихся материалов, например, битума, должна быть защищена дополнительными устройствами. Для этого над крышей устанавливается специальный дефлектор, оборудованный мелкосетчатым гасителем.

Фиксация дымохода

Практически все детали вертикального канала стягиваются хомутами. Если возникают какие-либо сложности, тройник дополнительно фиксируется опорным кронштейном. Когда высота дымохода составляет более 1,2 м, труба укрепляется растяжками.

Для обеспечения большей надежности стыки устройства для отвода продуктов сгорания дополнительно фиксируются специальными деталями:

  • соединение труб – одним обжимным хомутом;
  • канал, имеющий тройники, – несколькими элементами в виде кольца, причем обжим выполняется с каждой стороны трубы.

Опорный кронштейн легко изготовить своими руками. Для этого берутся два металлических уголка со стенкой 30-50 мм. В них делаются отверстия под болты М8 и М10.

Чтобы исключить подсос воздуха при сборке дымохода, нужно воспользоваться термостойким полимерным составом.

Если будет нарушена герметичность, ослабнет труба, снизится тяга. В результате в комнате появится запах гари.

Завершение монтажа

Когда сборка сэндвич-системы полностью закончена, с трубы удаляются остатки защитной пленки.

При любой конструкции дымохода его длина не должна превышать 6 м. Расстояние измеряется от колосника до оголовка. Это значение стандартизировано и требует неукоснительного соблюдения.

Все соединения дымохода обязательно должны быть обработаны специальным жаростойким составом, способным выдерживать температуру в 1000 градусов.

Техника нанесения герметика

  1. Внутренние трубы – покрывается внутренняя поверхность.
  2. Наружные трубы – обрабатывается лишь внешняя сторона.
  3. Место соединения одностенной и двустенной изделий – герметизируется только наружная окружность.
  4. Стыковка модуля и одностенной цилиндрической конструкции – обрабатываются внешние стыки.

Когда сборочные работы закончены и включен котел, необходимо провести проверку нагрева самых опасных участков дымохода. В этих местах превышение допустимой температуры категорически запрещено.

Чтобы облегчить обслуживание вертикального канала и его очистку, делается ревизия в виде съемного элемента или детали с открывающейся дверцей.

Чтобы осадки не попадали внутрь дымохода, трубу нужно закрыть колпаком.

Пожарная безопасность

Во избежание возникновения пожароопасной ситуации необходимо прокладывать устройство для отвода дымовых газов так, чтобы оно не касалось стены или перекрытия потолка. Сэндвич-трубы должны находиться в специальных коробах, ограничивающих их от касания с другими материалами.

Для обеспечения большей безопасности закрытые полые конструкции оборудуются базальтовой ватой. Довольно часто дымоход, смонтированный самостоятельно, отделяется от потолка металлическим листом небольших размеров. Сталь становится своеобразным радиатором, нагревающим окружающий воздух.

Заключение

Из всего вышесказанного можно сделать вывод, что монтаж сэндвич-дымохода не представляет особого труда. Установить такую конструкцию сможет любой домашний мастер, умеющий обращаться с инструментами. Нужно просто сделать правильные расчеты, нарисовать чертеж и купить все необходимые материалы.

Похожие статьи:

Сэндвич труба для дымохода своими руками: из чего состоит и как собрать самому

При создании отопительной системы дома, где требуется обустройство дымохода, стальные трубы всё чаще находят применение в качестве основного материала. Наибольшую популярность обрела конструкция, состоящая из нескольких слоёв по принципу сэндвича. Однако цена на неё не всегда доступна. Решением станет сборка сэндвич-трубы для дымохода своими руками.

Содержание

  • 1 Для чего нужна

  • 2 Из чего состоит

  • 3 Преимущества и недостатки

  • 4 Как сделать сэндвич-трубу для дымохода

    • 4.1 Подсчёты длины

    • 4.2 Сборка

      • 4.2.1 Видео: как изготовить сэндвич-труба

Для чего нужна

Монтаж указанного изделия в качестве дымохода проводится для того, чтобы снизить количество конденсата, возникающего при процессах теплообмена. Температура воздуха и различных газов, выходящих по трубе, достаточно высока, чтобы превращать любую воду, находящуюся в близком доступе, в пар. Однако чем выше поднимаются раскалённые газы, тем быстрее они остывают. Тепло отдаётся стенкам дымохода, а вода конденсируется на его поверхности вместе со многими продуктами горения. Сэндвич-труба за счёт своего строения и свойств уменьшает величину загрязнения и распространения коррозии.

Сэндвич-трубы — идеальный вариант для обустройства дымохода

Трубы из нескольких материалов применяются при установке печи или котла, а также могут монтироваться в бане или любом другом помещении, где есть обогревательный элемент, дающий высокую температуру и большое количество вредных веществ. Например, в бане температура газов на выходе из дымохода может достигать 800 градусов, тогда как в котле может не превышать 120 градусов. От того, какая именно температура воздуха будет проходить через сэндвич-трубу, зависит выбор материала для утепляющего слоя.

Из чего состоит

Основная идея сэндвич-трубы предполагает наличие трёх материалов:

  1. Внешний слой — оцинкованная сталь, медь или латунь.
  2. Средний слой — минеральная вата. Выполняет роль утеплителя и в то же время теплоизолирующей прокладки. Базальтовое волокно, применяемое при создании сэндвич-труб, укладывается толщиной от 25 до 60 мм, благодаря чему температура наружной трубы не поднимается слишком высоко и не доставляет неудобств жильцам дома. Дополнительно утеплителем может служить полиуретан или керамзит.
  3. Внутренний слой — нержавеющая сталь. Этот материал подходит больше всего, поскольку подвержен минимальным деформациям при нагреве. Толщина стенки должна быть достаточно большой для того, чтобы труба, на которую в дальнейшем будет наложен утеплитель, не прогорела быстро.

Схема устройства сэндвич-трубы

Преимущества и недостатки

Многие строители, использующие готовые сэндвич-трубы, а также владельцы домов, решившие сделать дымоход из стальных труб самостоятельно, опираются в своём выборе на ряд выгодных преимуществ перед другими вариантами:

  • В отличие от кирпичного дымохода, его аналог из стальных труб с теплоизолирующей прокладкой занимает гораздо меньше места;
  • Внешний слой из оцинкованной стали имеет достаточно привлекательный внешний вид, благодаря чему трубу можно удачно вписать в общий интерьер дома;
  • При обустройстве отопительной системы с дымоходом важно учитывать правила пожарной безопасности, и сэндвич-труба позволяет успешно справиться с этой задачей.
  • Простота монтажа позволяет провести процедуру своими руками, даже если владелец дома не профессиональный строитель, достаточно внимательно изучить основные этапы установки и делать работу аккуратно и внимательно;
  • В случае необходимости трубу будет удобно транспортировать;
  • Такой материал для дымохода можно использовать в домах и постройках из любых материалов;
  • Установить трубу-сэндвич можно даже при наличии стропил в доме, поскольку они никак не помешают монтажу;
  • Наличие нескольких слоёв в трубе не позволяет продуктам горения выходить наружу и вредить жильцам дома, также такой дымоход реже требует очистки и практически не покрывается конденсатом.

В качестве утеплителя и теплоизолирующей прокладки применяют минеральную вату

Это важно! Единственными заметными недостатками материала, по мнению профессионалов, являются относительно высокая стоимость и срок службы не более полутора десятков лет.

Первый либо не доставляет неудобств при наличии финансов, либо решается изготовлением сэндвич-трубы своими руками. Второй поправим, особенно с учётом развития строительных технологий. Вполне возможно, что за указанные 15 лет появятся более удачные варианты решения для строительства дымохода, или же материалы, применяемые при изготовлении такой трубы, будут совершенствоваться.

Как сделать сэндвич-трубу для дымохода

Первоочередная задача — сделать правильные расчёты, чтобы труба могла выдерживать нагрузку от отопительной системы. Требования к расчётам выдвигаются следующие:

  • Если планируется сделать камины или другие печи с открытыми топками, либо газовые котлы, оснащённые открытой камерой сгорания, диаметр внутренней трубы-сэндвича должен составлять не менее 1/100 от величины объёма камеры сгорания;
  • Если дымоход устанавливается к газовому обогревателю фабричного типа, рекомендуемую величину диаметра можно узнать из прилагающейся документации на оборудование;
  • Если используется закрытая печь, в которой воздух подаётся в камеру сгорания посредством поддувала, площадь сечения внутренней трубы из нержавеющей стали обязательно должна быть больше значения площади сечения поступления воздуха при работе печи.

В случае, когда искомые значения получаются дробными, рекомендуется округлять цифры в большую сторону.

Это важно! Слишком большой диаметр дымохода неизбежно приведёт к возникновению завихрений, в результате чего будет снижаться тяга. Такой эффект достигается уже при превышении реального диаметра трубы в 1,5 раза по сравнению с расчётным.

При вычислении подходящих размеров внутренней трубы в дымоходе типа сэндвич можно ориентироваться на следующие нормативы:

  • Котлам с мощностью до трёх с половиной киловатт — 196 см²;
  • Котлам мощностью от трёх с половиной до 5,2 киловатт — 280 см²;
  • При мощности котла от 5,2 до семи киловатт — 378 см².

Подсчёты длины

Высоту дымохода над крышей необходимо рассчитывать не менее внимательно. Чем больше возвышается сэндвич-труба над кровлей, тем тщательнее нужно её фиксировать. В противном случае ей могут навредить потоки ветра. Следовательно, потребуются механические усилители, например, растяжки. В то же время для промышленных котельных разработаны специальные алгоритмы расчётов, используемые в проектных организациях.

Стоит учитывать разницу динамического сопротивления в квадратных или прямоугольных дымоходах по сравнению с круглыми аналогами. Для первых площадь сечения должна превышать в 1,2–1,4 раза соответствующую величину для труб с круглым сечением. Дополнительно принимается во внимание высота дымохода. С её увеличением возрастает и сила тяги при движении горячих газов по дымоходу. А с ростом тяги снижается коэффициент полезного действия печи.

Расчёты высоты дымохода

Правила для расчётов длины трубы дымохода таковы:

  • Оголовок дымохода размещается не ниже, чем на уровне 5 метров над землёй;
  • Если кровля крыши сделана из горючих материалов, оголовок должен возвышаться над плоской крышей или коньком примерно на один или полтора метра.

В случае, когда материал кровли не относится к горючим:

  • На плоской крыше при отсутствии парапета оголовок поднимается на полметра выше покрытия;
  • Для варианта с парапетом или покатой крыши оголовок возвышается на полметра над коньком или парапетом;
  • Если труба находится в 1,5 – 3,5 метра от парапета или конька, головок на негорючей кровле должен находиться на той же высоте, что и парапет или конёк;
  • При расстоянии от сэндвич-дымохода до парапета или конька более 3 метров оголовок трубы находится ниже указанных ориентиров таким образом, чтобы плоскость, проведенная через парапет или конёк и оголовок трубы, наклонялась на 10 градусов по отношению к горизонтали.

Сборка

Изготовление сэндвич-трубы своими руками происходит следующим образом:

1. Листы нержавеющей стали сворачиваются для получения цилиндров с нужным диаметром. Стыки и швы соединяются с помощью замковых механизмов или сварки.
2. Полученную внутреннюю трубу следует обернуть утеплителем. Последний обычно продаётся в рулонах.
3. Получившуюся конструкцию остаётся вставить в большой цилиндр из оцинкованной стали.

Видео: как изготовить сэндвич-труба

Создание сэндвич-трубы своими силами может освоить даже новичок, недавно начавший практиковаться в строительном деле. Основная сложность может заключаться только в правильности расчётов, по которым будет изготавливаться дымоход. Однако если нет уверенности в собственных силах, можно воспользоваться помощью профессионалов.
