Как своими руками сделать печь для бани: 4 вида с чертежами, фото и порядовкой

Печь для бани своими руками: виды, преимущества, советы

Сегодня трудно представить загородный дом без настоящей русской парной и ее главного атрибута – печи. Среди большого ассортимента типов, трудно подобрать устройство, соответствующее всем необходимым запросам и отвечающее финансовому состоянию. Дочитав эту статью до конца вы сможете без труда соорудить печь для бани своими руками.

Банные печи – виды и преимущества

Первым делом, нужно выбрать подходящий тип обогревательного узла для парной, чтобы она быстро нагревалась и держала тепло во время отдыха. Основными свойствами, которыми обладает выбранная конструкция, являются:

1. Компактность;
2. Удобство в использовании;
3. Пожаробезопасность;
4. Регулировка мощности.

По своей классификации печи для бани подразделяются на нагревательные конструкции постоянного, переменного и комбинированного воздействия.

• К устройствам постоянного действия относят печи электрокаменки. Конструкция этой печи для бани представляет собой емкость из чугуна с камнями, которые нагреваются при растопке дровами. Приступать к банным процедурам можно после как камни начнут выдавать пар при соприкосновении с водой. Достоинства каменки: простота в эксплуатации, отсутствие угарного газа и быстрый нагрев. В электрокаменках нет специальной заслонки, сохраняющей нужную температуру, поэтому подкладывать дрова следует постоянно, что не удобно. Изготовить и установить эту печь можно самостоятельно, получив разрешение инспекции по пожарной безопасности. Особенностью каменок – необходимость создания заземления.
• Печи комбинированного действия представляет собой устройство, совмещающее в себе свойства печей постоянного действия и переменного. Эти модели равномерно нагревают парное помещение и пользуются спросом у современных собственников загородных владений. Конструкция имеет разделение топочного и дровяного отсека, а бак для воды может отсутствовать. Такие печи покупают в специализированных магазинах в виду того, что изготовление является не простым процессом.
• К приборам для обогрева бани с переменным действием относятся кирпичные печи. Кладка печи выполняется из огнеупорного кирпича, а камни в ней нагреваются с помощью открытого огня. Из достоинств можно выделить долгое сохранение тепла в помещении, максимальная прочность, экологичность и привлекательный внешний вид. Растапливать печь следует несколько часов. Низкая экономия ресурсов – чтобы растопить такую печь тратится большое количество дров. Для самостоятельного возведения такого рода печи требуются специальные знания и значительные вложения.

Как видно по приведенному выше списку, лучшим вариантом для бани является печь-каменка. По виду топлива такой отопительный узел делится на:

• Дровяная печь. Применяются дрова лиственных и хвойных пород деревьев, это придает помещению нужную атмосферу и настраивает на релакс.
• Электрическая печь. Она монтируется в помещениях, где не предусмотрен дымоотвод и обладает рядом достоинств, среди которых короткие сроки нагрева, экологичность, компактность и простота в использовании. Выбираю данную модель, вам не придется отвлекаться на поддержание тепла, и вы полностью отдадитесь банным наслаждениям. У электрической печи для бани имеется существенный недостаток – она потребляет большое количество электричества.
• Газовая печь. Такие отопительные узлы имеют большие габариты и потребляют много газа. Если говорить о достоинствах, то это простота в использовании, быстрота нагрева воды и поддержание заданной температуры в помещении.

На прилавках магазинов встречается разнообразие печей-каменок, но какое удовольствие сделать ее своими руками.

Как соорудить металлическую печь для бани своими руками

Каркасом для отопительного устройства послужит металл высокого качества, его использование не требует особых умений и знаний.В готовом виде, печь должна обладать пожаробезопасностью и герметичной конструкцией, во избежании попадания угарного газа в помещение.
Чтобы приступить к изготовлению вам понадобятся следующие материалы:

• Металл, толщиной 6 мм, или дачная бочка;
• Дверца из чугуна;Фитинги и арматура;
• Металлическая решетка для камней.

Внизу вы видите главные элементы будущего обогревательного прибора:

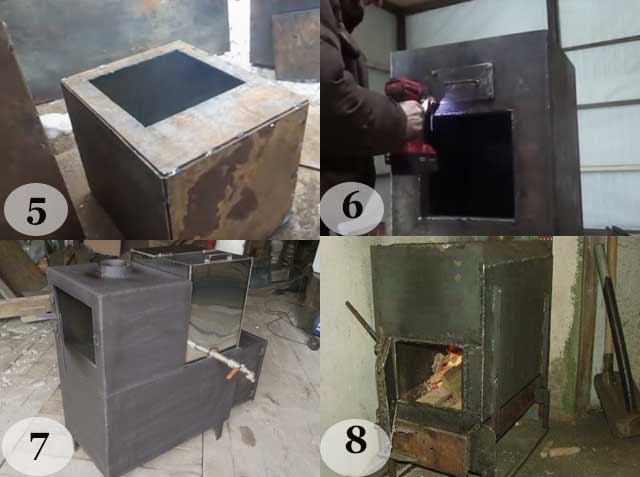

Печь для бани своими руками создается поэтапно:

• Первым делом изготавливается поддувало размером 200х60 мм и располагается оно внизу будущей печи. Закрывается поддувало чугунной дверкой;
• На втором этапе создается камера сгорания. Если вы используете бочку, то данный элемент вырезается посередине. Внизу камеры помещаются колосники, на них укладываются дрова для растопки печи. Сверху устанавливается дымоход, для качественного крепления лучше обварить его металлом.
• Заключительным этапом служит установка каменки.

Ниже представлены чертежи, которые помогут вам без труда соорудить печь для бани своими руками.

Печь для бани, будь-то она вашим детищем, или вы приобрели ее в магазине, имеет специальные требования к монтажу:

• Сначала печь нужно протестировать (не помещая в нее камни), это позволит оценить герметичность швов и прочность конструкции;
• Место монтажа печи для бани подбирается таким образом, чтобы одна конструкция прогрела все помещение парной;
• Стены за печкой обкладываются специальной плиткой, имеющей устойчивость к жару. Также используются металлические листы;
• Легковоспламеняющиеся предметы должны быть отдалены на безопасное расстояние;
• Чтобы не контактировать с горячей печью, он ограждается специальной решеткой;
• Лежак располагаться в умеренной удаленности от нагревательного устройства;
• Место, где труба дымохода выходит из парилки на улицу обивается металлическим листом, это не даст стенке обуглиться;
• Сама печь для бани, созданная своими руками ставится на пластину из металла, это делается чтобы случайно упавшие камни не стали причиной возгорания.

Установка печи – это важный процесс, ошибки при которой приводят к плачевным последствиям.

Делаем кирпичную печь самостоятельно

Для того, чтобы выполнить кладку печи из кирпича следует знать в каком порядке выкладываются ряды и кипичи какой марки следует применять. Ниже вы можете увидеть порядовку кирпичной печи, выполненную профессионалом.
Существуют разные варианты кладки, если вы делаете печь впервые, то лучше подобрать простой вариант, на качестве устройства это не отразится. По сравнению с каменкой для кирпичной печки выкладывают фундамент и накрывают его рубероидом. Только после этого можно приступать к самой кладке.

Кирпич для печи выбирают специальный, высокого качества. Стандартный кирпич имеет размеры 250х120х65, это позволяет делать ровную кладку. В случае, если вы приобретаете обычный кирпич (он в разы дешевле печного, то его размеры могут не совпадать со стандартами. Раствор для кладки приобретают в строительном магазине или делают самостоятельно, замешивая песок, глину и воду. Правильно выполненный раствор похож на сметанную смесь.
Процесс кладки печи для бани из кирпича объяснить сложно, лучше всего показать на фото. Здесь вы можете рассмотреть каждый этап по отдельности.

Какую печь выбрать для бани: советы специалистов

Если вы решили купить печь для бани в специализированном магазине, то прочитайте рекомендации специалистов и ответьте на следующие вопросы:

• Какая печь вам нужна: дровяная или электрическая?Если сравнивать электрические и печи на дровах, то отмечают, что в первом случае, это простота использования и широкий выбор дизайна. Такие устройства требуют затраты энергии, что во многих случаях не приемлемо.Дровяные же печи абсолютно экологичны, быстро растапливаются и не зависят от электроэнергии. Единственным минусом данного обогревательного узла считается постоянная необходимость подбрасывания топлива. Для людей, соблюдающих традиции русской бани – эти недостатки становятся преимуществом.

• В каком месте располагается топочная дверь?Имеется два вида расположения дверцы: внутри парилки и снаружи (в комнате отдыха). Преимуществом второго варианта является наличие камина в комнате отдыха и отсутствие необходимости выделения места в парилке для хранения дров.

• Будете ли вы нагревать воду или вам нужна печь без бака?Этот вопрос даже не обсуждается – вода нужна всегда. Во-первых, для мытья, а во-вторых, чтобы подбрасывать воду на камни. Осталось только определиться какого объема вам будет достаточно для осуществления полноценных банных процедур.

• Сколько камней должно помещаться в печи?От количества камней зависит атмосфера в помещении. Чем больше заложено в печи камней, тем мягче пар.

• Какой производитель лучше?Этот вопрос , наверно, один из сложных, потому что в современном мире существует огромное количество разнообразных печей для бань с различными функциями и характеристиками. Чтобы выбрать устройство, отвечающее всем требованиям, надо определиться с функциями, которыми оно должно обладать. Распространенными являются банные печи Harvia и Kastor.

Соорудить печь для бани своими руками не сложно, если выполнять вышеперечисленные инструкции и соблюдать все технологии. Если вы примените при изготовлении фантазию, то у вас получится уникальное, привлекательное, а главное функциональное устройство для обогрева парного помещения.

Оригинальные печи-каменки для бани: фото

Ниже вы ознакомитесь с необычными и оригинальными отопительными приборами для бани, созданными дачниками самостоятельно.
Какую печь выбрать для собственной загородной бани – это индивидуальное дело каждого, главное, чтобы она была прочна, долговечна и отвечала всем требованиям безопасности.

43 фото и схем печей для бани:

Печь для бани своими руками

Наверное, любой хозяин индивидуального загородного жилья если и не имеет пока собственной бани на участке, то, скорее всего, вынашивает планы по ее строительству и оборудованию. Банная традиция в России – очень древняя и стойкая, и никакие современные устройства и приспособления в виде ванн, джакузи, «навороченных» душевых кабинок, электрических нагревателей или парогенераторов не заменят настоящего жара от разогретой каменки и березового веника.

Печь для бани своими руками

Печка – это один из главнейших атрибутов русской бани или настоящей сауны. От ее эффективной работы напрямую зависит необходимая атмосфера, и требуемая температура и в парной, и в помывочной.   В настоящее время в продаже представлено немало моделей, специально разработанных для подобных условий. Однако очень многие домашние мастера предпочитают изготавливать печь для бани своими руками. Дело это хоть и достаточно сложное и требующее хороших навыков строительных или сварочных работ, но все же вполне посильное.

Виды банных печей

Прежде всего, необходимо разобраться с основными существующими разновидностями банных печей, чтобы можно было остановить свой выбор на одной из них.

1. По материалу изготовления

• С давних пор основным материалом для банных печек являлся обожжённый кирпич. Не ушла в прошлое эта традиция и сегодня – многие предпочитает именно кирпичную печь всем другим, хотя, конечно, ее постройка является куда более сложным делом, чем установка уже готовой. Но зато тепло в ней сохраняется намного дольше, да и атмосферу в бане она создает совершенно особую.

Кирпичные банные печи создают в парилке особенно благоприятную атмосферу

С ее сооружением могут возникнуть определенные сложности. Так, для кирпичного сооружения обязательно потребуется фундамент, не связанный с фундаментом самой бани. Кроме того, размеры самого здания не всегда позволяют разместить в нем такую печь, хотя, конечно, существуют проекты и совсем небольших по габаритам кладок.

 Еще одна трудность – возведение такой печи требует определенного опыта, чтобы она не стала источником потенциальной угрозы для жизни и здоровья людей. Нередко желание иметь именно каменную печь заставляет хозяев бани обращаться к мастерам. Впрочем, можно попробовать ее сложить и самостоятельно.

• Большой популярностью пользуются металлические банные печи. Пусть они являются некоторым отходом от традиции, но зато обладают целым рядом преимуществ:

— Ее установка не занимает длительного времени и не потребует много места.

— В продаже имеется масса готовых моделей, поэтому есть возможность подобрать самый оптимальный вариант под конкретную баню.

— Такую печь проще изготовить самостоятельно, если есть опыт работы с электросваркой.

— Для изготовления металлической печи нередко используются даже, казалось бы, утилизированные материалы – обрезки труб, старые диски от грузовых автомобилей, вышедшие из употребления газовые баллоны, старые бочки и т.п.

Металлические печи намного проще в монтаже

В бане, как правило, устанавливаются только стальные печки – чугун в этих условиях неприемлем. Да, он обладает большей теплоемкостью и дольше удерживает нужную температуру, но его хрупкость и неустойчивость к резким термическим перепадам не дают возможности, например, плеснуть на раскалённую печку холодной водой – могут появиться трещины.

Дополнительная информация о печах от StroyDay.ru:

Рекомендуем Вам прочитать материалы по строительству печи шведка своими руками, возведению печи голландка — здесь, печь своими руками из металла — вот здесь.

Кроме этого, считаем, что Вам будет полезна информация о том, как обложить печь из металла кирпичем — тут. Ну и разумеется про рейтинг банных печей и какую печь установить в бане.



Главным недостатком стальных печек является достаточно быстрое их остывание после окончания топки, особенно, если для изготовления использовался недостаточно толстый металлический лист. Впрочем, тепло может довольно долго удерживать массивная каменка.

• Примирить сторонников кирпичных и стальных банных печей может технология обкладки металлического корпуса кирпичом.

Массивного фундамента в этом случае не потребуется, герметичности кладочных швов тоже, то есть процесс возведения стенок достаточно прост.

Комбинированный вариант — металлическая печь, обложенная кирпичом

Кроме хорошей аккумуляции тепла, кирпичная облицовка защитит от прямого воздействия жесткого инфракрасного излучения от раскаленных металлических поверхностей. И еще — она может стать хорошим интерьерным дополнением бани, скрыв нередко не слишком симпатичный вид стальной печки.

2. По используемому энергоносителю

Подавляющее большинство банных печей предназначено для топки их дровами. Существуют, конечно, модели и с использованием газа, электроэнергии. Некоторые народные умельцы приспосабливают в этих целях жидкотопливные агрегаты (например, на дизельном топливе), вынося топочную часть с системой подачи солярки на улицу.

Для бани оптимальным топливом были и остаются дрова

Однако, можно еще раз подчеркнуть это, никакие другие энергоносители, кроме натуральных хорошо просушенных дров не создадут в парной того оздоровительного микроклимата, ради которого, в принципе, баня чаще всего и возводится.

3. По расположению топки

И кирпичные, и металлические банные печки могут иметь разные компоновки:

Печь вместе с топкой полностью расположена в парной

В одном варианте в парилке находится вся печь целиком, то есть производить ее топку приходится непосредственно отсюда. Такая конструкция, безусловно, дешевле, намного проще и в изготовлении, и в установке, но существует и ряд серьезных недостатков. Так, например, запаса дров в парилке не создашь — они попросту пропитаются влагой. Таким образом, при необходимости поддерживать огонь придется выбегать за ними в другое помещение или на улицу. Кроме того, парилка – это обычно не столь объёмное помещение, и поэтому велик риск получить случайный ожог от прикосновения к раскаленной топочной дверце.

Дверца топки может быть вынесена в соседнее помещение

С точки зрения удобства и безопасности пользования выигрывают печки, у которых дверца топочной камеры вынесена в предбанник, а в самой парилке расположена каменка и, возможно, бак для подогрева воды. В подобной печи можно поддерживать огонь, никому не мешая, а в парилке повышается общий уровень безопасности.

4. По способу нагрева каменки

Наконец, банные печи различаются по способу нагрева камней.

• В настоящее время чаще всего используются печки постоянного нагрева. В их конструкции камни не имеют прямого контакта с выходящими продуктами сгорания – они размещены или в металлической емкости, приваренной к корпусу печки, или в специальных решетчатых кузовах, расположенных на стенках или даже на дымоходной трубе. Такая компоновка печи больше свойственна финской сауне.  Температура нагрева камней достигает 300 – 400 градусов. Обычно используются камни достаточно небольшой фракции, по типу крупного гравия. Они не покрываются сажей, так как изолированы от продуктов сгорания.

Печка постоянного нагрева с наружной каменкой

Удобство такой печки в том, что процесс топки и, непосредственно, принятия банных процедур не разнесены по времени – можно поддерживать огонь и, соответственно, температуру в парной столько, сколько будет необходимо.

• Несколько по-другому устроены банные печи периодического нагрева. Их конструкция подразумевает отвод раскаленных газов непосредственно через каменку, с последующим их выходом в дымовую трубу. Камни при этом нагреваются до чрезвычайно высоких температур – до 1000 градусов. Однако после протапливания печи обязательно дожидаются полного прогорания топлива и выхода угарного газа – лишь после этого можно переходить к мытью. Чтобы каменка не остывала быстро и не давала тяжелого мокрого пара, ее обычно прикрывают или крышкой, или откидной дверцей.

По такой схеме обычно складывались классические русские банные печи – протопленной бани вполне хватало для всех членов семьи. Вода при попадании на столь сильно разогретые камни моментально превращается в пар. Главное условие – должны быть массивные, тщательно отобранные, округлые, выраженного темно-серого цвета, и их общая масса должна составлять не менее 50 килограмм. Время от времени каменку разбирают, чтобы очистить камни от скопившейся копоти и заменить разрушившиеся.

Похожие материалы на нашем портале

Рекомендуем Вам ознакомиться со свежей статьей на нашем портале — как сделать барбекю своими руками.

Но перед тем, как перейти к статье про барбекю, обязательно прочитайте, как класть кирпич — здесь.

Схемы таких простейших печек периодического действия будут рассмотрены ниже.

• Нельзя не отметить, что существуют модели печек, которые объединяют достоинства и тех и других устройств. В них каменка разделена на две области – непроветриваемую, размещенную в специальном канале, через который проходят продукты сгорания, и открытую.

В такой печи две каменки — внешняя вентилируемая и внутренняя, получающая нагрев от продуктов сгорания

Такие печки достаточно сложны по устройству, но зато они и отлично аккумулируют тепло, и дают сухой пар, и подбрасывать, в случае необходимости, дрова можно прямо в процессе мытья.

Печь – сердце бани. При отсутствии должных навыков самостоятельно изготовить ее  непросто. Подумайте, что важнее: экономия, чаще всего мнимая, или же чувство комфорта, сопровождающее вас во время обустройства бани и ее использования.

Тем, кто предпочитает эффективные решения, следует обратить внимание на варианты банных печей, реализующиеся в готовом виде. Среди них вы найдете приспособления, отвечающие всем перечисленным критериям качества, а заодно имеющие приемлемую цену.

Так, можно выделить среди лидеров печного рынка отопительные установки от компании «Завод Добросталь» — победителя  конкурса «100 лучших товаров России». В предлагаемом ей ассортименте наибольшую популярность получили такие лаконичные модели печей, как:

• «Жара-Экстра 400»;
• «Жара-Люкс 20».

Материал корпуса устройств – углеродистая сталь, один из самых крепких и жароустойчивых материалов. Эргономичное исполнение этих дровяных печей позволяет использовать их не только как отопительную установку, но и как удачное интерьерное решение.

Модель Жара-Экстра 400 рассчитана на обогрев парильного помещения величиной от 4 до 12 м³ . Толщина свода и масса печи также может варьироваться, исходя из предъявляемых вами требований.

Печи серии «Жара Люкс» предлагают более широкий модельный ряд, с возможностью подобрать устройство для обогрева парильной площадью от 4 до 30м³.

Рассматриваемые конструкции оснащены дымоходом-змеевиком, который позволяет:

• сделать тягу более равномерной;
• сэкономить топливо.

К слову, дымоход в любой момент можно разобрать для очистки.

 В комплектацию к устройствам входят:

• колосниковые решетки;
• декоративные элементы;
• чугунная дверка
• закрытая каменка с воронкой для подачи воды;
• совок;
• подробное руководство по монтажу.

Печи серии «Жара» способны удовлетворить потребности заядлого любителя парной, однако, если баня для вас не увлечение, а настоящая страсть, советуем обратить внимание на модель «Августа Профи», оснащенную панорамной стеклянной дверцей. Ни с чем не сравнимый комфорт эксплуатации этого приспособления превратит все части банной процедуры в удовольствие.

Рассматриваемая модель оснащена:

• каменкой закрытого типа;
• системой парогенерации.

Используя встроенную систему, вы сможете самостоятельно выбирать «режим» для вашей парилки:

• традиционную русскую баньку;
• финскую сауну для настоящих викингов;
• хаммам для любителей восточных удовольствий.

Налаживание конвекции в «Августа Профи» производится за счет регулировки специальных заслонок.

Искомую модель также можно приобрести в упрощенных модельных вариациях «Стандарт», «Стоун», однако, именно версия «Профи» является наиболее доработанной, мощной и многофункциональной.

Перечисленные конструкции представляют лишь малую толику модельного ассортимента «Завод Добросталь». Советуем вам изучить его, и найти идеальное сердце для вашей парилки.

Видео: советы по выбору печки для бани

Цены на камины и печи

Камины и печи

Как сделать металлическую печь для бани самостоятельно

Вариантов металлических банных печей – бесчисленное множество, и, по большому счету, любой желающий может придумать и свой, опираясь на какие-нибудь базовые модели. В качестве примера можно привести несколько весьма простых в исполнении печек, для изготовления которых не потребуется каких-то особых знаний и умений.

Печка периодического нагрева для небольшой семейной парилки

Один из простейших в изготовлении вариантов печки периодического нагрева

Это, наверное, один из самых простейших вариантов. Чтобы изготовить подобную печь потребуется металлический лист толщиной порядка 5 мм (сталь Cт3). Из более тонкого листа в данном случае делать печь не имеет смысла – она очень быстро прогорит, да и тепло будет удерживать неэффективно.

• Габариты печки невелики – всего 900 мм длина, 800 – высота вместе с ножками, и ширина по фронту – 600 мм. Ее можно разместить даже в совсем небольшой парилке.
• Для патрубка дымохода понадобится обрезок трубы диаметром 115 мм. Длина его может быть различной – некоторые предпочитают короткий патрубок с фланцем для подключения дымохода, другие вваривают достаточно длинный отрезок, на который можно надеть водогрейный бак.
• Чтобы все швы отличались прочностью, лучше их делать на металлический уголок с полкой 30 × 30 ×3 мм. Этот же профиль понадобится и для полок кронштейнов для внутренних решетчатых перегородок.
• По высоте пространство печки делится на три неравных отсека. Нижний, самый узкий – это зольник (1) с дверцей поддувала. Размер этой дверцы обычно небольшой, в 2 – 2,5 раза меньше топочного отверстия.
• Между зольником и топкой (3) на кронштейнах из уголка устанавливаются чугунные колосники.

В идеале лучше использовать чугунные колосники

• Если их найти не удалось, то придётся сварить решетку из параллельно расположенных прутков диаметром не менее 10 —12 мм. Расстояние между прутками выдерживается одинаковым – порядка 10 мм.
• Верхний отсек – это каменка, через которую осуществляется отвод продуктов сгорания во время протапливания печи (5). Газы свободно проходят через решетку (4), раскаляют камни и отводятся в дымоходную трубу (6).
• Дверцы топочной камеры и поддувала-зольника вещаются на привариваемые петли и обязательно оснащаются задвижками-щеколдами.
• Задняя часть каменки на одну треть заваривается металлическим листом (300 × 600 мм), по центру которого вырезано отверстие, куда вваривается дымоотводный патрубок, который опускается вниз на 100 – 120 мм.
• На схеме не показана крышка, которой накрывают каменку во время топки банной печи. Ее несложно изготовить из тонкого металла (0,8 – 1,0 мм) с таким расчетом, чтобы она полностью перекрывала каменку и слегка находила вниз на стенки корпуса. Эта крышка не даст камням быстро остыть, а в процессе предварительной топки бани предотвратит прямой выход продуктов сгорания в помещение, направив их в патрубок дымохода. Безусловно, для этого должна быть обеспечена хорошая тяга.

Непосредственно перед началом банных процедур эта крышка убирается, и каменка остается в открытом положении. Впрочем, иногда предусматривают и откидной лючок, который открывают, когда необходимо поддать пару, а крышка постоянно находится на месте, дольше сохраняя жар камней.

• Когда печка будет полностью сварена, производят тщательную зачистку и проверку швов, удаления заусенец и неровностей металла. Рекомендовано покрыть конструкцию снаружи жаростойким лаком, специально разработанным для каминов и печей.

Укладка камней в предназначенный для них отсек производится позже, уже после установки печи по месту в бане и подключения ее к дымоходу. Об этом речь пойдет несколько позже.

Жара от такой печки после ее протапливания должно вполне хватить на полноценную банную процедуру для 2 – 3 человек.

Металлическая печка периодического нагрева с дополнительными кирпичными стенками

Еще один вариант печки открытого типа, который, правда, несколько сложнее в изготовлении, но зато и способность аккумулировать тепло у нее – значительно выше.

Металлическая печь с внутренней кирпичной кладкой

Здесь уже применяется «двойная» технология – металлический корпус и внутренняя кирпичная кладка. Сталь в этом случае не нужна слишком толстая – достаточно листов 1,5 – 2,0 мм. Для кладки применяется жаростойкий шамотный кирпич, а в качестве раствора лучше всего приобрести готовую сухую строительную смесь, специально предназначенную для печей и каминов, и замесить ее в соответствии с инструкцией по приготовлению.

• Для начала готовится основание с приваренными к нему ножками с подпяточниками для того, чтобы конструкция печи стояла устойчиво.
• Затем на этом основании выкладывается первый сплошной ряд кирпича. Все остальные ряды выполняются в «полкирпича» в районе топки, и в «четверть» — в зоне дымоходных каналов.
• После того, как будет выложена камера зольника-поддувала (1), между ней и топкой (2) устанавливают чугунный колосник. Для оставления проемов для поддувала и загрузочного окна при кладке модно использовать перемычки из металлического уголка 20 × 20, но только так, чтобы не нарушать ровность межрядовых швов.
• Выше топочной камеры устанавливается решетка из металлических прутьев (Ø 12 мм), на которую впоследствии будут укладываться камни.
• С левой или правой стороны каменной кладки на уроне каменки оставляют окошко (5), которое послужит для загрузки камней, для регулярного их осмотра и очистки, а в процессе банных процедур – для парообразования – именно в него будет плескаться вода из ковшика.
• Извилистый дымоходный канал способствует наиболее полному прогреву всей конструкции печи и полному дожигу всех продуктов сгорания. В тыльной части этого канала, на уровне поворота его вверх, оставляют ревизионное окошко, куда затем будет вмонтирована задвижка для максимального сохранения тепла после проведенной топки.
• Верхних два ряда кирпича делаются сплошными, только с окном для выхода продуктов сгорания – в этом месте затем будет ввариваться патрубок дымохода.
• Когда с кирпичной кладкой закончено, а раствор достаточно хорошо схватился, можно к основанию последовательно приваривать стенки металлического корпуса, который в данном случае играет роль своеобразного «футляра». Чтобы облегчить эту задачу, и вместе с тем добиться герметичности сварных швов, по стыкам сверху можно пустить уголок 20 × 20 мм.
• При разметке заготовки для передней стенки сразу намечаются и вырезаются проемы для зольника и окна загрузки топочной камеры. После того, как передняя стенка будет установлена на место, привариваются петли, на которые вешаются дверцы обеих камер с запорными устройствами. Сами полотна дверец должны быть на 10 – 15 мм в каждую сторону шире врезанных окошек, чтобы обеспечивалось плотное закрывание. Нелишней станет установка асбестового уплотнения по периметру или даже по всей площади внутренней поверхности дверцы топки.

Простейшие дверцы топки и поддувала

• В процессе установки боковой стенки со стороны оставленного в кладке парового окна также вырезается проем и устанавливается металлическая дверца с уплотнителем. Ее лучше сделать откидывающейся вниз и оснастить «холодной» рукояткой чтобы можно было открывать во время мытья для поддачи пару.
• Последней вваривается крышка печки с заранее вырезанным отверстием под патрубок дымохода. Затем вваривается отрезок трубы диаметром 100 мм.
• Загрузка печи камнями будет производиться после ее установки в бане на подготовленное место.

Печки постоянного нагрева с открытой каменкой

Соорудить такие печки из металлического листа или иных доступных материалов еще проще.

Достаточно простая печка из металлической трубы

На рисунке представлена несложная в изготовлении печка из обрезка металлической толстостенной трубы диаметром 325 мм.

Сама полость трубы разделена на два отсека колосниковой решеткой. Верхний, основной, служит топкой, нижний – зольником-поддувалом. Оба отделения имеют собственные дверцы соответственно для закладки дров и обеспечения подачи воздуха и проведения очисток.

Ближе к дальнему, полностью заглушенному торцу трубы вваривается патрубок дымохода диаметром 100 мм.

Сверху цилиндрического корпуса приваривается металлический короб, который будет заполняться камнями. Для того, чтобы обеспечить максимальный нагрев камней, можно сделать дымоход на этом участке не прямым, а с изогнутым коленом – площадь контакта раскаленной трубы с каменкой значительно увеличится.

Изогнутое колено дымохода значительно увеличит теплоотдачу на каменку

Несложно будет сделать подобную печку и в форме параллелепипеда, используя в качестве заготовок металлические листы.

Очень часто подобные печки оснащают водогрейными баками. На фото печки из трубы он размещен на задней заглушке, которая одновременно является и стенкой емкости для воды.

Варианты размещения водогрейных баков на корпусе печки

При изготовлении прямоугольных конструкций вариантов появляется намного больше – баки размещают с любой из сторон, сверху, или даже вообще делают подобие «водяной рубашки» с нескольких сторон, с врезкой труб подачи холодной и отбора разогретой воды.

Еще одним удобным вариантом решения вопроса подогрева воды может стать установка на дымоходной трубе специального теплообменного бака.

Водогрейный бак-теплообменник, устанавливаемый на дымоходный канал

Такие водонагреватели можно изготовить самостоятельно, но есть возможность приобрести и готовое заводское изделие, которое имеет трубу определенного стандартного диаметра. Останется лишь врезать этот бак в вертикальную часть дымохода над печкой и подключить трубы подачи и отбора воды.

 Может Вас это заинтересует

 Рекомендуем Вам ознакомиться со статьей, как сделать камин своими руками из кирпича.

Кроме этого рекомендуем Вам почитать статью про отделку камина.

Такие баки могут сами по себе иметь достаточный объем, либо служить лишь теплообменником и подключаться к основному водному резервуару.

Видео: интересная несложная конструкция металлической печки для бани

Подготовка места для установки печки

Самостоятельно изготовить печку для бани – это лишь полдела. Необходимо тщательно подготовить место для ее установки непосредственно в помещении.

Даже просто металлическая печь – достаточно массивная конструкция, особенно если прибавить к ее собственной массе вес каменной укладки и тяжесть заполненного водогрейного бака. Таким образом, необходимо подготовить основание – своеобразный подиум, на который она будет устанавливаться. Лучше всего предусмотреть под нее собственный фундамент.

Фундамент для банной печки

• Для этого в выбранном месте отрывается небольшой котлован (до 500 мм глубиной).
• На дно укладывается песчаный слой до 100 мм, затем, после трамбовки, еще 200 мм гравийно-щебеночной засыпки.
• Укладывается слой отсечной гидроизоляции – обычно для этого применяется рубероид.
• Затем до уровня грунта заливается бетонный раствор с наполнением из песка и мелкого гравия.

Поверх фундамента обязательно устраивается кирпичная кладка

• После полного застывания этой площадки (не менее 3 недель) сверху нее укладывается слой рубероида, а затем выполняется сплошная кладка из обожжённого кирпича
• Кладку ведут или до уровня «чистого» пола бани, или даже немного, на 100 – 150 мм выше, сооружая таким образом приподнятый подиум для установки печки.

Ставить печь на бетонное основание нельзя – при всей кажущейся монолитности и прочности оно в условиях высокой влажности и больших температур обязательно начнет растрескиваться и крошиться.

От стен, особенно деревянных, печка должна быть расположена на расстоянии не менее 200 мм. Стены обязательно обшиваются жаропрочным материалом – нержавеющим стальным листом либо «изовером» – фольгированным термоизолятором на основе безвредной базальтовой минеральной ваты.

Изовер — отличный материал для термоизоляции стен бани в месте установки печки

Очень часто металлические печи «одевают» в кирпичную кладку. Это дает ряд преимуществ – меньше риск обжечься о раскаленные стенки, плюс к этому кирпичная кладка будет являться еще одним достаточно емким аккумулятором тепла.

Один из вариантов обкладки железной банной печи кирпичом

Подробнее об этом процессе можно узнать из специальной статьи нашего портала. Здесь же – только несколько важных замечаний:

• Расстояние от металлических стенок до кирпичной кладки рекомендуют выдерживать в 100 мм.  Это необходимо для нормальной циркуляции воздуха – будет создаваться мощный конвекционный поток, способствующий равномерному и быстрому прогреву помещения парилки. В этих же целях снизу кладки необходимо предусмотреть специальные окошки. Металлические стенки печки, обложенные снаружи кирпичом без зазора, вплотную, из-за нарушения нормальной теплоотдачи очень быстро прогорят.

Примерная схема обкладки металлической каменки кирпичом

• Для кладки можно применять только натуральный глиняный печной раствор или специальные строительные смеси, предназначенные именно для подобных целей, с выраженными свойствами влаго- и термоустойчивости.
• Обкладку печки кирпичом необходимо продумывать заранее – это учитывается при заливке фундамента и выкладывании кирпичного подиума.

Цены на огнеупорный кирпич

Огнеупорный кирпич

Укладка камней

Эффективность работы самодельной банной печи во многом будет зависеть и от камней – правильности их подбора и выкладке в каменке.

Даже на небольшую печку требуется никак не меньше 50-килограммовой укладки, но все же лучше для семейной бани ориентироваться  на 80 — 100 кг.

Булыжники лучше подбирать округлой формы, ровного серого цвета, без изъянов поверхности (трещин или разломов). Желательно, чтобы камни были различного размера – от 50 до 150 мм.

Гранит для банной печи абсолютно непригоден. Во-первых, его структура неустойчива к частым процессам сильного нагрева с одновременным воздействием пара – очень быстро начнётся разрушение. Во-вторых, гранит всегда содержит слюдяные вкрапления, а они при накаливании способны выделять достаточно токсичные испарения.

Жадеит — один из лучших вариантов для каменки. Помимо природной красоты, ему приписывают и лечебные свойства

Лучшими материалами, помимо обычного природного булыжника, считаются талькохлорид, базальт или жадеит. Такие камни различного размера можно приобрести в специализированных магазинах.

Очень важно правильно уложить камни. Выкладку начинают с таким расчётом, чтобы внизу оказались самые крупные, массивные из них. Они не будут препятствовать прохождению жара к расположенным выше и создадут мощный запас тепла. Затем выкладываются камни средней величины, и лишь в самом верху – небольшие по размерам.

Такой порядок обеспечит верхнему слою камней нагрев до температуры в 300 – 400 º — именно то, что нужно для сухого пара. При попадании воды на хорошо прогретые камни испарения происходит буквально мгновенно си сопровождается характерным треском.

Схема правильной укладки камней

Если камни приплюснутой формы, то при их укладке обязательно учитывается и их пространственная ориентация. Длинной стороной они должны быть расположены вдоль основного потока тепла, иначе произойдет своеобразное «запирание», когда нижние камни будет перегреваться, а верхние не дойдут до требуемого температурного режима.

Пренебрежение правилами укладки камней резко снизит общий оздоравливающий эффект бани. Пар очень быстро начнет «тяжелеть», и хотя, возможно, общая температура в парилке значительно не уменьшится, пребывание в ней станет приносить больше вреда, чем пользы – в переувлажненном помещении попросту становится нечем дышать.

Видео: как правильно укладывать камни в банную печь

Цены на различные виды камней для печей

Камни для печей

Итак, печь для бани своими руками – задача вполне выполнимая, если при изготовлении учитывать все технологические нюансы, а при установке соблюсти установленные требования безопасности. Зато самостоятельно изготовленная печка не только поможет сэкономить достаточно значительную сумму, но и станет предметом гордости хозяина, когда появится возможность пригласить в баню своих друзей.

Печь для бани своими руками из металла: сборка

Очень много конструкций печи для бани своими руками из металла уже сделано и придумано, но тема до конца не раскрыта и актуальна до сих пор. Своими руками металлические банные печи можно изготовить из подручных металлических материалов, нужно только желание и немного времени.

Металлические печи для бани своими руками

Просмотрев эту статью и соблюдая технологию, а также добавив фантазии, можно придумать что-то самому. В результате вы не только отлично попаритесь в баньке, но и удивите соседей и друзей уникальными решениями. О некоторых расскажем более подробно. Разберемся, как может быть изготовлена металлическая печь, каковы должны быть ее размеры и устройство, а также расскажем, как подготовить основание (фундамент), чтобы установить собранную конструкцию.

Печь с решеткой для камней и нагревом воды

Что нужно для работы?

Если будет строиться металлическая печь для бани своими руками, то сначала нужно составить проект, определив размеры агрегата, а также подготовить все необходимое.

Инструмент

• Сварочный аппарат.
• Электроды диаметром 3-4.
• Болгарка.

Материал металлический

Если изготавливается самодельная печь для бани из трубы, потребуется:

• Колёсные диски — 4 шт.
• Труба диаметром 100-150 мм.
• Листовое железо толщиной 2-3 мм.
• Арматура железная диаметром 8-10 мм или прут.

Материал строительный

• Кирпич — 300-350 шт.
• Цемент — 2-3 мешка по 50 кг.
• Щебень, песок — 0.1 куб.

Обратите внимание: тяга создаётся путём разряжения, т.е разряженный холодный воздух вытягивает тёплый. Тёплый воздух, в свою очередь, стремится вверх под действием Архимедовой силы. Тяга зависит от погоды: летом воздух тёплый и влажный — тяга, естественно, меньше, зимой всё наоборот. Тяга также зависит от диаметра трубы.

Чертёж печи каменки

Если труба тонкая, то газы и тёплый воздух путём трения о стены трубы будут тормозиться и не успевать покинуть дымоход. В результате создаётся дымовая пробка и дым идёт путём наименьшего сопротивления, т.е. в помещение.

Поэтому при изготовлении металлической банной печи своими руками, всегда руководствуйтесь принципами давления, тяги, правильно выбирая размеры дымохода и топки. Если труба широкая — дым и газы будут медленно подниматься вверх, тяга будет плохая и очень большая засоренность трубы, её очень часто придётся чистить.  Так как всё будет оседать на стенах трубы, нормальная скорость при выходе из трубы 5-8 м/с.

Впервые дымоходами стали пользоваться римляне (3-8 век до н.э.) — знаменитые римские термы.

Работы по возведению печи

Итак, приступим к постройке металлической банной печи своими руками. Прежде всего, нужно подготовить фундамент, то есть, основание, на которое планируется установить конструкцию. Несмотря на то, что железная печь для бани из трубы весит немного, фундамент под нее стоит подготовить обязательно. Очень важно, чтобы железная печь была установлена на ровный фундамент.

Возводим фундамент

• Для фундамента под печь сбиваем опалубку, ее размеры –  1х1 м, высота 20 см.
• Армируем будущий фундамент в один слой, укладывая арматуру вдоль и поперёк квадратами 20х20 см. Арматуру в местах соединения друг с другом связываем вязальной проволокой. Она не должна лежать на земле, для этого вбиваем в землю по краям решетки 4 куска арматуры и привязываем к ним решетку на весу. Прежде чем начать заливать фундамент, убедитесь, что решетка находится посередине.
• После заливки выдерживаем фундамент около 2-х недель, открываем все двери и окна в бане для лучшей вентиляции и укладываем мокрые тряпки на залитый фундамент. Это делается для того, чтобы при высыхании не образовывались трещины. В течение 2-х недель тряпки смачиваем.

Подготовка и сборка печи

Собирается железная печь так:

• Берём  задний обод от колеса, завариваем все дыры, кроме той, что посередине.
• Берём следующий обод, обрезаем выпуклую верхушку, первый обод вставляем во второй и завариваем. Дырок и щелей быть не должно, устройство должно быть герметичным, после сварки отбиваем шлак и проверяем сварочный шов, если где-то не доварили, довариваем, проверяем ещё раз, отбив шлак.

  Моменты сборки печи для бани

• Обод А привариваем к трубе, на обод А надеваем обод Б и завариваем, чтобы не было дырок, т.к это будет емкость для горячей воды.
• Как мы видим на рисунке, обод А и Б приваривают друг к другу — образуется емкость. После внутри обода Б с трёх сторон лучами навариваем арматуру к трубе для жесткости и устойчивости.
• В ободе А высверливаем дыру диаметром 25 в самом низу и привариваем трубу тем же диаметром, вкрученным в неё краном для спуска воды.
• Берём обод А1, он тоже снизу полностью обварен, кроме средины, точная копия обода А, и обод Б1 — точная копия обода Б. Надеваем обод Б1 на трубу (иначе после мы его уже не вставим), обод А1 переворачиваем и привариваем к краю трубы.
• Сверху привариваем обод Б1 и так же, как и в первом случае, завариваем и лучами с трёх сторон привариваем арматуру.

  Сборка деталей 2-го этапа печи

• Фундамент для печи готов, снимаем опалубку и начинаем укладывать кирпич, вместо цементного раствора используем глину.

Здесь сделаем небольшое отступление. Если у вас уже есть предбанник, то прежде чем установить новую печь, придётся вырубить в стене квадратное отверстие, т.к печь будет начинаться оттуда — это двери поддувала и топки, всё остальное находится в бане.

Чертёж внутренности печи

Если у вас не было предбанника, то мы его будем строить вместе с печкой для бани. Угол, в котором стоит железная печь, должен быть обложен кирпичной стеной, это делается в целях пожарной безопасности, ведь внутри баня всегда отделана деревом.

Вид сбоку

Итак, начинаем делать печь, если нет опыта в печных делах или никогда не клали кирпич, то лучше позвать мастера, который сложит вам печь по всем правилам. Но если хотите попробовать сами, что неплохо, то самое время попробовать, а я расскажу, как это сделать.

Вид спереди

• Выкладываем основание полностью из кирпича, вторым рядом начинаем уже выкладывать зольник (поддувало).

  Шахта зольника, поддувало

• Зольник — шахта, через которую выбирается зола и поступает холодный воздух, что создаёт усиленную тягу. Зольник обычно открывают перед растопкой печи. Зольник должен быть немного меньше самой шахты сгорания в длину. Объясню причину: при открытии дверцы холодный воздух с силой врывается в шахту и ударяется о стены, отлетает назад, прихватив часть дыма с собой, поэтому у некоторых при открытии поддувала выходит дым в помещение.
• Далее ставим дверку поддувала, обкладываем ее, сверху укладываем ещё один ряд и поверх шахты зольника ставим колосник.
• Начинаем выкладывать саму топку, после колосника выкладываем ряд и второй, оставляя место под дверку топки. Выкладываем дверку и сверху ещё два ряда, печь готова.

После кладки печь должна просохнуть минимум 2 недели, если её затопить сразу, то появятся микротрещины, что нарушит целостность печи. Открываем все поддувала и входы-выходы, чтобы печь высыхала. Допускается протопить мелкими щепками на пару часов. Печь считается высохшей, если на дверце топки нет влаги и стены все просохли. Можно прогнать печь по полной для профилактики, и печь готова к использованию.

• Теперь посмотрим на трубу, на рисунке показан готовый вид трубы, который ставится на сложенную нами печь.
• У железной печи каменка находится прямо на самом корпусе, у нас она находится на трубе, и там же находится бак для горячей воды.

Сама печь в сборе

Замечу, что сама конструкция будет достаточно тяжелой, поэтому её можно разделить на детали и собирать внутри помещения. Металлическая банная печь своими руками оригинальной конструкции готова. Если отделка внутри уже есть —  прикрыть от сварки хоть рубероидом, хоть листами железа.

Внимание. Не забываем, при сварочных работах внутри помещений в целях пожарной безопасности нужно иметь ведро воды и брызгалку. Брызгалку можно сделать из обыкновенной полуторалитровой пластиковой бутылки, пробив в крышке отверстие. После сварки обрызгиваем шов и окалины.

• Верх дымохода (см. Металлические дымоходы) укрепляем двумя арматурами для жесткости, привариваем к трубе и крепим к одной стене и к другой. Для крепления к стене используем уголок или пластину, приваренную к арматуре и просверленную с двух сторон.
• Сверлим  кирпич перфоратором с буром диаметром 6 мм, 5-6 см  вглубь и крепим на анкера, таким образом, у нас получился угол жесткости и устойчивая конструкция.

Вид в полном объёме: печь металлическая для бани своими руками

Печь для бани из металла своими руками с решеткой под камни

Варианты сбора печи другой конструкции

Печи металлические для бани своими руками бывают разных форм. Рассмотрим печь, собранную из трубы, её составные части и схему сборки. На первый взгляд печь для бани из трубы имеет максимально простое устройство, но здесь есть свои хитрости и технология конструкции. В начале статьи я указал принцип работы печи, тяги и дымохода. Во всех случаях эти принципы должны использоваться, иначе печь не будет работать.

Печь для бани своими руками металлическая со встроенной каменкой

При самостоятельном воплощении конструкции и каких-то оригинальных решениях, чтобы у вас получилась своими руками металлическая печь для бани, руководствуйтесь ими, и у вас всё получится. Не забывайте, что для нас с вами нет ничего невозможного, поэтому будем дерзать, стремиться и удивлять окружающих, улучшая мастерство. Тогда построенная банная печь своими руками металлическая или просто печь не будет для вас непрочитанной книгой. Печь на фото выше — это простой вариант, так как основание почти готово — кусок трубы диаметром 525 мм, длиной 650 мм.

Снизу прорезаем отверстие в длину размером 335 мм, шириной 180 мм, это будет у нас колосник, навариваем прутья или железную полосу, друг от друга около 1 см. Отдельно изготавливаем короб из листового железа 2-3 мм, по размеру:

• 600х140 мм, 2 шт.
• 270х600 мм, 1 шт.
• 270х140 мм, 1шт.

Свариваем короб, зачищаем шлак.

Привариваем к нему дверку и пока отложим в сторонку деталь. Займёмся 525 трубой, нам надо вырезать заглушки, боковины с двух сторон.

• Диаметр трубы у нас 525, делим на 2, получаем 262,5 мм.
• С помощью циркуля вымерив 262,5, чертим 2 круга, хотя можно и проще. Приложите нашу заготовку (трубу 525) на лист и просто обведите его.

Если вам надо скопировать несколько деталей,то копировать всегда надо с оригинала, а не с их готовых копий, так как теряется точность размеров. Если вы разметили деталь и вырезали её, то лучше сделать замер ещё раз и изготовить другую, чем копировать с готовой.

Металлическая печь для бани своими руками с большой каменкой

Пока изготовим детали, но сборку будем проводить по порядку. Сначала сделаем внутренности печи и соберём их внутри самой печки, все остальные детали будем поочерёдно накладывать и проваривать.

Вверху прорезаем два отверстия. Одно — для дымохода, круглое, диаметром 110 мм, отступив от края 525 трубы до середины (дымохода 110 трубы) 100 мм. Другое — квадратное, для каменки, отступив от края 525 трубы 215 мм, срезаем размер вдоль 525 трубы 300 мм, поперёк 250 мм. Чтобы соблюсти симметричность конструкции, используем уровень (вертикаль, горизонталь) или отвес (вертикаль). Для вырезанного отверстия готовим нишу для камней, вырезаем детали из листа железа 5 мм.

• 270х300 мм, 2шт.
• 270х250 мм,2шт.
• 250х300 мм,1шт.

Все детали свариваем, делаем квадратный короб, как показано, зачищаем от шлака, промазываем швы обильно керосином и смотрим, нет ли подтёков. Отставляем готовую деталь печи в сторону.

Отвес можно изготовить из любого тяжелого груза (болт, гайка, камешек, гвоздь) и любая верёвки, лески, нити. Но вес груза должен держать верёвки, лески, нити натянутыми. Остальное всё сделает сила тяжести, нить с висящим на ней грузом всегда показывает вертикаль в идеальном виде, так же как и вода показывает линию горизонтали.

Металлическая печь для бани своими руками: чертежи

Следующий шаг: вырезаем из листа железа 4-5 мм перегородку для шахты печи (отгораживает топку от дымохода, тем самым препятствуя быстрой утечке тепла в дымоход).

Перегородка для шахты печи

Как показано на рисунке, отмеряем сверху 180 мм и по факту, т.е какой будет размер, узнаем только по ходу работы. Замер можно произвести при помощи рулетки и уровня. Ставим уровень, отмечаем от верха 180 мм до верха уровня. Для заметки расскажу, как обойтись подручными средствами, если нет уровня, и отметить горизонтальную линию. Берём прозрачный стеклянный сосуд, это может быть стакан, пластиковая бутылка или любой прозрачный, но достаточно твёрдый предмет, имеющий основание.

От дна отмечаем по бокам одинаковое расстояние и ставим маркером отметки. Наливаем воду по меткам — и вот уровень готов. Ставим на нужную нам поверхность: вода должна находится в уровень с метками, тогда у нас будет уровень горизонта.

• Выставляем сам уровень, не забывая о размере 180 мм, его надо соблюдать, прижимаем уровень к трубе так, чтобы он у вас не гулял, и ставим внутри метки по краям, маркером или мелом. Такую же процедуру производим и с другого края.
• Делаем замер от метки до метки.
• Чертим перегородку на куске металла и вырезаем.
• Берём нишу для камней, вставляем её в приготовленное отверстие, делаем сбоку пару прихваток и переворачиваем трубу (ниша для камней должна быть снизу).
• Вставляем перегородку по сделанным меткам, если всё сходится, то начинаем обваривать перегородку, если нет — делаем пометки, где именно не сходится или мешает, вытаскиваем перегородку, подравниваем болгаркой. Если есть зазоры — ничего страшного, это заваривается электросваркой.
• Также обвариваем нишу для камней.

Итак, банная металлическая печь своими руками — следующий этап сборки. У нас идут заглушки или боковины. На одной делаем разметку для дверцы топки, отступая от низа 50 мм, и вырезаем по размеру дверки, которая у нас приготовлена заранее с одним уточнением: отверстие делаем по всем краям меньше на 1 см. Если у нас размер дверцы 220х320 мм, то вырезаем отверстие 210х310 мм. И вырезаем ещё одно отверстие для чистки дымохода 70х130 мм.

Печи для бани из металла своими руками с баком для нагрева воды

Если изготовленная металлическая печь в баню своими руками имеет не прямой выход с топки в дымоход, а  с шахтами, то всегда надо делать отверстия для чистки дымоходов, если туда нельзя добраться. Если этого не сделать, то осадки золы и мелкие частицы пепла и нагар скоро уменьшат доступ в дымоход и печь начнёт дымить.  Придётся или прорезать окошко, или спиливать и заваривать  трубу постоянно.

• Сначала ставим боковину с будущей дверкой, обвариваем снаружи. Через окошко для топки свариваем перегородку с боковиной. Дверку для топки мы поставим в последний момент. Теперь свариваем другую боковину, которая у нас без отверстий, всё зачищаем шлифмашинкой.
• Ставим дымоход в прорезанное отверстие, прихватываем, берём уровень и мерим вертикаль с двух сторон не параллельно, а углом. Чтобы дымоход не был завален. Всё обвариваем, внизу ставим усилие для дымохода.
• Следующий этап: ставим зольник — поддувало снизу, закрывая колосник, и обвариваем его.
• И завершение сборки — привариваем дверки к топке и к отверстию для чистки дымохода, у зольника дверка есть. И привариваем ножки.

Осталось установить печь на предназначенное ей место. При этом установка проводится так, чтобы каменка расположена не в печи, а снаружи, что затрудняет нагрев камней. Камни будут нагреваться намного дольше обычного, но эффект всё же будет.  Камни для печи лучше использовать морские, они быстрее нагреваются, дольше держат тепло, при содержании в них соли и йода благоприятно влияют на организм. Очень важная деталь. Если у вас изготовлена своими руками железная печь для бани, то нужно установить ее так, чтобы пол под поддувалом был из жести или плитки, в общем из негорючего материала.

Печь для бани своими руками

Современный строительный рынок предлагает самые разные модели банных печей: и на жидком топливе, и для дров, и на газу, и с множеством дополнительных функций. Правда, просят производители за такие агрегаты просто-таки баснословную сумму, и при этом нет никаких гарантий, что данная печь подойдет под требования конкретной бани и прослужит действительно долго. Зато то, что создают те, в ком живет дух русского мастера, — на века. А ведь сделать печь для бани своими руками не так и сложно – все, что понадобится, это подробная инструкция, пошаговые фото строительства и рекомендации опытных мастеров. Все это вы найдете в этой статье. Главное – подходить к делу не спеша и скрупулезно соблюдать технику безопасности печных работ.

Если вы решили заказать готовую печь, обращайтесь в крупные специализированные компании и магазины, например, в http://www.jadebest.ru, так как они напрямую работают с производителями.

Первые самодельные печи для бани – какими они были?

У многих современных мастеров самодельные печи для бань, которые делались на протяжении многих веков и до недавнего времени, вызывают искреннее недоумение: они строились без какого-либо дымохода, и угарный газ выходил из бани только через дверь. Вот почему наши предки говорили «мыться по-черному». Хотя, если не считать этого недостатка, сама древняя печь для бани имела вполне практичное устройство, очень устойчивое к воздействию огня. Так, из экологически чистого глиняного кирпича строился куполообразный очаг, напоминающий колодец. В нем на металлические прутья укладывались подготовленные камни, а на них ставилась емкость с водой по типу котла. Огонь под булыжниками накалял последние, а попадающая на них кипящая вода наполняла помещение бани мягким и обволакивающим паром.

Со временем русские мастера наловчились обустраивать какой-никакой дымоход для таких печей, и бани стали куда более эстетичными и функциональными. И даже больше – этот атрибут парных стал смысловым и организующим центром ее дизайна интерьера, а усовершенствованная концепция их изготовления сделала банные процедуры не такими дорогими и более приятными.

Какой должна быть печь — требования к агрегатам

Современные печи для бань своими руками практически ни в чем не уступают заводским – они не менее эстетичны, точно также обеспечивают экономный расход топлива, так же мало места занимают в парной и тоже не требуют никакого сложного ухода.

Сама печь своими руками в баню может быть сделана и для дров, и для жидкого топлива, и для других источников энергии. Выбор ее типа зависит от особенностей самой бани, но в любом случае она должна отвечать определенным требованиям:

1. Наличие достаточной тепловой мощности и широкого диапазона ее регулирования. Так, тепловая мощность одной и той же печи может оказаться вполне достаточной для брусовой бани и недостаточной для каркасной.
2. Наличие теплоаккумулятора и парогенератора, чтобы можно было менять режимы тепла и влаги.
3. Наличие средств регулирования конвекции.
4. Практически полное отсутствие поверхностей, температура которых превышает 150?С.

Кроме всего перечисленного, согласно правилам печных работ, у банной печи есть еще свои требования к размеру топки, пожаробезопасности и других важных параметров.

Особенности конструкции современной заводской печи

«Горячий» или «холодный» варианты конструкции

В зависимости от того, какова температура наружных стенок банной печи, ее называют «холодной» или «горячей». Так, у «горячей» стены могут нагреться до 100 градусов, благодаря чему в парилке и тепло. Такую баню легко растопить за короткое время, что незаменимо для тех парных, в которых постоянно отопления нет – это бани, которые используются время от времени. И «холодные» печи для них не подходят. Но есть и недостатки у таких печей: парную можно запросто перегреть, превратив в настоящую сауну – а не для каждого человека такой режим безопасен.

«Холодные» же печи, протапливать которые нужно долго, имеют и свои преимущества – об их стены невозможно обжечься, ведь температура их максимум достигает 50 градусов. А вот нагрев самих помещений бани происходит через особые каналы печи, которые вбирают холодный воздух пола, пропускают через огонь и отдают через верх уже теплым, мягким и не обжигающим. Вот почему только при помощи «холодных» печей можно эффективно регулировать режим влажности и температуры в бане.

Некоторые примеры конструкций печек

Кирпичный вариант — классика печного искусства

Добротная, но достаточно простая кирпичная конструкция печи для бани выглядит примерно так: топка, выложенная из огнеупорного кирпича, зольник ниже топки, чугунная или стальная решетка для камней, дымоход, змеевик для горячей воды и дверцы.

Вес самодельная печь для бани из кирпича имеет солидный, а потому под ней придется заранее устроить фундамент. Вместо раствора для кладки кирпичей нужно будет использовать только глину и песок, т.к. цемент не стоек к высокой температуре и способен развалить банную печь буквально за год. А для прочности всей конструкции кладка делается по своей особой схеме.

Металлическая печка и ее особенности

По сравнению с кирпичными печами, чугунные и стальные более компактны, обладают высокой теплоотдачей и отличной скоростью прогрева. Плюс то, что такие печки для бань легко изготавливать на заводе, в то время как кирпичную выкладывать можно только непосредственно на месте.

Ни для кого не составит труда сварить и хорошие металлические печи для бань своими руками: для этого пойдут в ход стальные листы или большая труба, которую нужно будет разрезать. А по своей конструкции такая печь недалека от кирпичной: те же узлы и блоки, те же элементы, только другой дизайн и другая производительность. Например, из толстолистовой стали или чугуна делается квадратная банная печь, из стальных толстостенных труб – круглая.

А вот саму топку такой печи сегодня изготавливают немного иначе, чем пару десятилетий назад: теперь в ней две камеры, одна из которых служит для сжигания топлива, а вторая для дожига того, что не сгорело, благодаря чему куда меньше выбрасываются вредные продукты сгорания и сам КПД печи увеличивается на 20%.

Единственный существенный недостаток металлических печей – это большая площадь поверхности, которая способна обжечь. Хотя и этот минус не сложно исправить – достаточно обложить такую печь красивым огнеупорным кирпичом, или же навесить на сам корпус стальной экран – конвектор, который и распределит потоки горячего воздуха по всей бани и сделает ее прогрев более равномерным. С другой стороны, охлаждение топки за счет естественной циркуляции воздуха, значительно увеличивается срок ее службы.

А вот газовую или электрическую печь самостоятельно делать не рекомендуется: даже заводские модели крайне пожароопасные и даже способны взрываться.

Самые простые самодельные варианты печек

Тем, кто никогда не сталкивался с печным делом, можно попробовать на первые пару лет изучить устройство печи для бани самой простой конструкции и соорудить ту, что будет отапливать баню, греть воду и производить приятный пар.

Также, сделать печь можно из обычного или бутового камня, либо тщательно обожженного кирпича. Толщина стенок должна быть от 13 до 25 см, а камни – весом 1-5 кг. В качестве камней для печи можно взять гранит, бут или голыш, но не кремень, который от нагревания разлетается на куски. А для того, чтобы каменка для бани своими руками сделанная накапливала тепло, в нее можно добавить чугунные чушки так, чтобы их приходилось 20% на 80% камней.

Котлы и баки для воды в самодельных печках могут опираться либо на стены кладки, либо на специальные столбики внутри топки, либо подвешиваться на тросе. А вот решетки для печей делают из толстой стали или же приобретают уже стандартную чугунную.

Обычно те, кто хоть раз в жизни попробовал сделать своими руками печь для любимой бани, страшно гордятся своим успехом и с гордостью показывают свое достижение и всем знакомым.

фундамент под котел, как сделать печку с высоким кпд, чертежи и схемы

3 Область использования – от гаража до дома

Как можно использовать отопительную печь с длительным горением? Выбор конструктивного варианта зависит от предполагаемых задач. Если агрегат требуется для дома или дачи, лучше применять печи с водяной рубашкой. Они совмещают в себе обычное печное отопление и водяное. Вода разносит тепловую энергию по системе, нагревая помещение. Одновременно прогревается корпус печи, что повышает эффективность теплоотдачи.

Можно использовать в гараже, в бане или в доме

В котле длительного горения вода при остановке процесса горения быстро остывает, батареи становятся холодными. Но печь стынет медленнее, еще понемногу отдавая тепло. Для дачи печь, объединенная с предпочтительнее . Она включает в себя змеевик, в котором нагревается вода. Иногда его устанавливают прямо в топку, что небезопасно. Высокая температура, возникающая при сгорании газов, может привести к закипанию воды и разрушить змеевик.

Лучше установить змеевик водяного отопления в колпаке дымоотвода. Такое решение подходит для отопления дачи, повышая отдачу тепла. Конструкцию агрегата выбирают, учитывая площадь помещения. Для небольшой бани, гаража, теплицы можно пользоваться печью без водяного контура. Воздухогрейная печь в бане удобна возможностью регулировки интенсивности горения. Она хорошо прогревает помещение небольших размеров, что хорошо для бани, но не подходит для дома с постоянным проживанием.

Что вам потребуется

Готовая схема металлической печи.

Не обязательно воплощать идею самостоятельно «от и до», можно найти готовые чертежи металлической печи в бане, побродив по просторам интернета.

Хороший вариант — обратиться к специалистам, они сделают вам проект, исходя из особенностей постройки и ее площади.

В любом случае, основательный подход к вопросу даст положительный результат. Если вы соберете все необходимое, можно приступать к работе.

Материалы

1. Металлические листы толщиной не менее 8 мм.
2. Болгарка и аппарат для сварки.
3. Железные трубы диаметром 60 мм.
4. Заслонки для дверцы.
5. Вентиль и колосник.
6. Запчасти для дымохода.
7. Конечно же, начинается процесс с выбора места под печь и с ее размеров. Инструкция предупреждает о соблюдении мер противопожарной безопасности. Слишком большая печь в маленькой бане может привести к неприятностям. Габариты прибора должны быть таковыми, чтобы тепла хватало на всю площадь помещения.

Этапы работы

Сейчас мы рассмотрим простейшую конструкцию печки, изготовленной из трубы.

Чертеж простой металлической печи.

1. Найдите трубу длиной 1,8 м и толщиной стенок 5–10 мм. Разрежьте ее на отрезки длиной 60 см (для бака), 90 см (на топку и каменку), остальное пойдет на дверцы топки и поддувала.
2. В 90-сантиметровом отрезке вырезаются отверстия для топки с поддувалом. Для последнего размеры делаются 50–60 мм в высоту и 180–200 мм в ширину. Над ним приваривается пластина из металла с вырезанным в центре отверстием, в котором вварены 4 проушины для крепежа колосника.
3. Колосник вы можете приобрести в магазине, соответственно размерам будущей печи. Пластина для его крепления должна быть не тоньше 12 мм.
4. Дверцы делаем из остатков трубы. Под топку вырезаем фрагмент шириной 300 мм и высотой 200 мм. Сверху приваривается пластина с вырезом по центру, на нее далее укладывают бруски из железа сечением 10х10 мм для каменки.
5. Для колосника не помешает купить специальную решетку, у нее невысокая цена, так же как и у колосника. В отсеке для каменки прорезаем отверстие 250х300 мм под дверцу.

Колосник: внешний вид

1. Можно делать бак для нагрева воды. Для этого к верху каменки приваривается 8-миллиметровая пластина с отверстием для дымохода 120–150 мм диаметром. Затем отрезанный заранее кусок трубы под бак и трубу дымохода крепятся на нужные места. Отверстие под трубу желательно сделать близко к задней стенке печи.
2. Фрагмент бака со стороны трубы дымохода закрывают стальным полукругом с отверстием для приваренной дымоходной трубы. Второй отсек бака послужит для емкости под воду. Для него делают крышку с ручкой.
3. Если на крышу бани выводится труба из кирпича, то к дымоходу, под устройство кладки, приваривается площадка 300х300 мм, на расстоянии от крышки бака в 350 мм. В стенке бака вваривают трубу под кран.
4. Некоторые чертежи самодельных металлических печей для бани предусматривают облицовку готовой конструкции кирпичом. Но если у вас сравнительно небольшая площадь помещения, и пользуетесь вы им нечасто, дополнительная отделка не обязательна.
5. Многие ошибочно полагают, что легкую металлическую печь вполне можно устанавливать непосредственно на пол. Средний вес комплекта составляет около 150 кг, поэтому, нужен специальный фундамент.
6. Выкапывается котлован, наполняется щебнем и утрамбовывается. Далее площадку заливают бетонной смесью и оставляют застывать. На почти готовую плоскость укладывают рубероид, и только после этого можно ставить печь.
7. Обычно чертежи и размеры металлических печей для бани рассчитаны на то, что часть каменки будет выходить в соседнее помещение – предбанник или моечную. Это необходимо для поддержания тепла, ведь вам не захочется выходить в холодный тамбур, нагревшись в парной.

Для самодельной печи важно выбрать металлическую трубу оптимальной толщины и диаметра. Самодельная печь для бани из трубы должна равномерно и быстро разогреваться, но быть достаточно толстой, чтобы противостоять большим температурам в течение долгого периода эксплуатации.. Трубы отличаются не только величиной сечения и толщиной, но и рядом других параметров: маркой стали, способом изготовления

Однако для самодельной печи обычно применяются обрезки, поэтому маркировка не всегда доступна. Выбор делают исходя из диаметра и толщины, которые можно измерить вручную.

Трубы отличаются не только величиной сечения и толщиной, но и рядом других параметров: маркой стали, способом изготовления. Однако для самодельной печи обычно применяются обрезки, поэтому маркировка не всегда доступна. Выбор делают исходя из диаметра и толщины, которые можно измерить вручную.

Оптимальный размер трубы для стандартной бани считается:

• Диаметр от 0,5 до 0,55 м;
• Толщина стенки от 8 до 12 мм.

Диаметр трубы важен и в плане расхода топлива: для большой печи расход топливного материала увеличивается.

Примечание: для печи применяются только стальные трубы — чугун быстро придет в негодность, он потрескается от попадания воды на раскаленную поверхность. Сталь не должна быть высокоуглеродистая — швы такого металла могут деформироваться и разойтись.

Использование чугунного радиатора для самоделки

Отличный водяной котел для печи можно легко сделать своими руками – как и построить самому такую чудо-печь. А в качестве водонагревателя подойдет обычный чугунный радиатор – можно использовать М-140, который часто выбрасывается после сноса старых пятиэтажек. Примерная емкость таких радиаторов – 1,5 л, а площадь их поверхности – 0,254 кв.м. Если же соединить 12 секций, получится нагреватель с площадью 3 кв.м. и 18 литрами емкости. Сваренный из листового материала котел с такими характеристиками занимал бы уйму места, в чем и несомненный плюс именно такой конструкции.

Отапливать такая печь с водяным котлом-радиатором может даже достаточно большую баню – до 100 кв.м. Но, прежде чем ставить сам котел, нужно будет сначала разобрать радиаторы, очистить от грязи и хорошо промыть горячим раствором соляной кислоты – 6%. После чего снова сполоснуть водой. Далее меняются картонные прокладки между секциями, ведь температура в печи достигает 600?С, при угле – еще больше. Картон просто выгорит, и радиатор начнет течь – чтобы этого не произошло, вместо него целесообразнее использовать асбестовый шнур, пропитанный порошком графита с натуральной олифой.

Теперь части радиатора нужно собрать в такой последовательности:

1. В соединяемые секции вворачиваются ниппели со своей правой и левой резьбой, после чего на них наматывается тот же пропитанный асбестовый шнур и ключом затягиваются оба ниппеля – но без какого-либо перекоса секций.
2. Как только стянутся две из них, можно подсоединять третью.
3. Теперь нужно спрессовать радиатор, чтобы проверить качество сборки – не смотря на то, что давление воды будет невелико.
4. После всего этого можно переходить к монтажу стояков – их диаметр должен быть 1 и ? дюйма. Вход холодной воды и выход горячей можно расположить по диагонали радиаторной батареи, а два других отверстия – заглушить пробками для обеспечения циркуляции воды через весь объем. Причем один из стояков при этом должен иметь левую резьбу – если ее не оказалось, то можно поступать так: ввернуть в отверстие радиатора обычный ниппель, а на него – муфту с сгоном.

Вот только саму батарею ставить нужно не в топку печи – а прямо в дымовой канал, тот, что за топкой. Это необходимо для того, чтобы нагревать котел не непосредственным огнем, а горячими газами – чугун все-таки. А ее вход-выход целесообразнее располагать перпендикулярно полу.

А чтобы повысить естественную циркуляцию воды в такой печи, трубу обратной линии проводить нужно через ее фундамент и подпольное пространство – это увеличит разность температур между обратной и горячей линиями, а батарею в печи – устанавливать с небольшим уклоном для выхода воздуха и его попадания в систему. Не помешает и в самом дымовом канале печи с нагревателем установить дополнительную дверцу для чистки.

Главное преимущество такой печи с котлом водяного отопления – это общие размеры банной котельной: всего 1,6х0,2х0,7 м.

Удачные примеры

Изучите по фото в интернете варианты вертикальных и горизонтальных печей. Среди них и эстетичные окрашенные модели, и более простые разновидности, но конструкция изготовления и установка особо не отличаются. Для этого необязательно быть профессионалом, главное – следовать схеме и указанным размерам.

7фотографий

Обкладка кирпичом

Для того чтобы сделать металлическую печь боле эстетичной, рекомендуется обложить ее кирпичом.

Примеры укладки могут быть разными.

• Сплошная облицовка. Предусматривает быструю теплоотдачу, что несколько сокращает производительность отопительного устройства. Выполняет исключительно декоративную функцию.
• Тепловой экран. Представляет собой небольшое каменное ограждение. Увеличивает отдачу тепла и создает комфортные условия для отдыхающих, находящихся в непосредственной близости от печи.
• Облицовка-конвектор с продухами. Наиболее универсальный вариант. Подходит для оформления любой металлической конструкции, вне зависимости от площади помещения.

Воронение

Еще один удачный пример для декорирования металлической конструкции — воронение. Этот способ представляет собой обработку поверхности при помощи химических составов, которые не только придают устройству эстетические свойства, но и надолго защищают от коррозии.

Нанесенный слой будет держаться дольше, если предварительно очень тщательно очистить металлическую поверхность. Для этого необязательно покупать профессиональные составы, можно самостоятельно приготовить раствор из бутилового спирта (4 грамма), фосфорной кислоты (150 грамм) и воды (1 литр).

Окраска

Для окрашивания металлических печей сейчас можно найти специальные термоустойчивые краски. При выборе разновидности краски нужно помнить, что более гладкая и блестящая поверхность отдает значительно меньше тепла, а шероховатая труба, окрашенная в темный цвет, распространяет тепло по максимуму. Не рекомендуется для этой цели использовать алюминиевую краску.

Печь для бани, сделанная своими руками – не только отличная альтернатива заводскому варианту, но и возможность привести в исполнение проект, который будет соответствовать индивидуальным условиям – пространству парной, предпочтениям к качеству пара (сухой или влажный), личным потребностям.

Видео мастер-класс по изготовлению банной печи из трубы смотрите ниже.

Варианты банных печей

Форма печи для бани имеет большое значение. От этого зависят производительность и теплоотдача. Наиболее удобными специалисты считают печи прямоугольной формы. Угля не раскаляются до накала. Такая форма обеспечивает более равномерный теплообмен в парилке. В качестве устройства отопления можно соорудить газовый котел для бани своими руками.

Печь Паровоз для бани

Печь для бани паровоз своими руками удобнее делать из трубы диаметром 30-50 см – это уже готовый корпус, который дополняется некоторыми элементами. Стенки без швов прослужат гораздо дольше сварных конструкций. Для печи рекомендуют применять сталь марки Ст3. Каменка закрытого типа позволит использовать баню непрерывно.

Этапы монтажа:

1. Трубу из металла отрезают по размерам чертежа. На дне делают отверстие по размеру зольника.
2. Внутри приваривают уголки для размещения колосника.
3. Закрывают задние стенки каменки и зольника.
4. Для дымохода делают отверстие и приваривают трубу.
5. Внутри приваривают патрубок.
6. Патрубок приваривают к дымоходу.
7. Обшивают корпус листовым металлом по размеру печи. Приваривают дверцы, петли и задвижки. Устанавливают колосники над зольником и решетку под каменкой.

Печь Булерьян для бани

Агрегат Булерьян снабжен множеством трубок вокруг корпуса, за счет которых достигается обогрев помещения. Принцип работы печи для бани на газу своими руками заключается в постоянном движении тепла. Трубки, вваренные в топку, нагреваются, и под действием тяги происходит движение теплого воздуха. Корпус печи имеет невысокую температуру, поэтому безопасен.

Движение воздуха регулируется задвижкой, которую размещают на дверце топки или на патрубке.

Принцип работы печи Булерьян

Для изготовления печи потребуются:

• труба диаметром 70 см толщиной 5-8 мм;
• листовой металл 5-8 мм и 2 мм толщиной;
• трубы диаметром 7 см;
• электроды;
• сварочный аппарат.

Отрезают трубу по размеру будущей печи и ставят ее на ножки. В верхней части цилиндра приваривают две пластины в виде конуса. Труды сгибают под углом 45 о и приваривают к верхней части корпуса. В шахматном порядке закрепляют куски металла. Конструкцию помещают в корпус и заваривают. Выпиливают отверстия для дымохода и дверей печи. Монтируют петли, заглушки и двери.

КПД полученного агрегата 75-80%, но имеются недостатки:

• много элементов, которые увеличивают время изготовления;
• агрегат получается больших размеров;
• очень тяжелая конструкция.

Буржуйка для бани

Малогабаритная печь для бани буржуйка горячего типа.

Чертеж буржуйки для бани

Для монтажа печи потребуются:

• труба для дымохода и основы
• лист металла;
• пруты;
• колосники.

Трубу отрезают по размерам. Проделывают отверстия для дверей зольника и топки. Заваривают среднюю стенку с отверстием под колосники, верх с отверстием для трубы и низ печи. Приваривают дымоотвод, петли, щеколды и двери. Устанавливают колосники.

Этапы возведения буржуйки из трубы для бани

Внимание! Минимальная высота трубы дымохода, установленного над топливником, 4 м. Это обеспечит необходимую тягу.. Агрегат для бани своими руками:

Агрегат для бани своими руками:

Ракетная печь для бани

Для изготовления печи для бани потребуются материалы:

• 2 трубы разного диаметра квадратного сечения;
• уголки из металла;
• колосники.

Чертеж реактивной печи из металла

Трубы нарезают по размерам чертежа. В меньшей емкости на расстоянии 4 см снизу приваривают к боковым стенкам уголки для колосников. На верхней стенке проделывают отверстие для совмещения под углом 45 о с трубой большего размера.

Низ большей емкости отрезают под углом 45 о. Две детали конструкции приваривают друг к другу. Заваривают дно, петли, дверцы и ножки агрегата.

Реактивная печь из трубы квадратного сечения

В народе простейшую конструкцию печи называют «топи мойся».

Печь из газового баллона для бани

Пустые газовые баллоны идеально подходят для изготовления маленькой печи для бани объемом до 10 м3. Емкость тщательно освобождают от остатков газа и срезают кран.

В верхней части баллона делают отверстие для дверцы топки. Емкость поворачивают на бок и с одной стороны делают 5 рядов отверстий с шагом 2 см, диаметром 1 см.

Отверстия зольника получаются на дне печи

Над отверстием приваривают кусок швеллера. Это короб для выдвижного зольника.

На топку и зольник приваривают двери и щеколды. К задней стенке приварили трубу для дымоотвода.

Дверки приварили на зольник и топку

Далее производят пробную топку.

Устройство отопления для бани из газового баллона:

Про теплообменник

При сооружении печи из кирпича с котлом водяного отопления своими руками следует учитывать множество факторов и рассчитывать проект в комплексе. Любой вид материалов и конструкций имеют свои достоинства и недостатки.

Смонтировать регистр с водой в печь можно несколькими способами:

• Внутри очага;
• В дымоходе;
• В теле печи, рядом с очагом.

В зависимости от места расположения, выбирают материал для теплообменника и его форму:

• Медные – эффективные, благодаря высокой теплопроводности металла, но из-за низкой температуры плавления меди, необходимо постоянная циркуляция воды в системе;
• Стальные – для котлов применяются жаропрочную сталь с толщиной стенки 4-5 мм. Для долгой службы стальных конструкций воду из них сливать не рекомендуется.
• Нержавеющая сталь – дорогой, но наиболее подходящий материал для котла. К недостаткам можно отнести только трудоемкость изготовления.

При выборе вида материала и места установки теплообменника стоит помнить, что расположив водяной контур в очаге, в летнее время вся система будет нагреваться, чтобы этого избежать придется выводить отдельные батареи для снятия лишнего тепла.

При установке теплообменника в дымоходе, в конструкцию печи вносят дополнительные заслонки, которые не нагревают котел во время летней эксплуатации печи. При этом следует учитывать, что теплообменник должен быть большего объема, чем при встраивании его в очаг. Кроме этого, котел не должен снижать пропускную способность дымовых каналов.

Расчет мощности и размеров

Для нормального обогрева помещения необходимо правильно рассчитать площадь регистра и его мощность. Для кирпичной печи достаточно приблизительного расчета, точный сделать невозможно, из-за множества факторов и переменных.

Из практики известно, что для отопления 10 м2 помещения требуется 1-1,5 кВт энергии. С одного квадратного метра теплообменника можно получить 5-10 кВт. Чтобы определить мощность регистра более точно, необходимо учесть:

• Месторасположения змеевика в печи;
• Вид топлива – дрова, уголь. При сжигании, дрова дают меньше тепловой энергии.
• Примерную температуру в очаге и месте расположения теплообменника;
• Среднюю температуру воды во всем контуре;
• Коэффициент теплоотдачи материала, из которого сделан змеевик.

По мере сгорания топлива, мощность теплообменника будет снижаться, поэтому рассчитанную площадь змеевика лучше увеличить на 10-15%.

Особенности выбора

Печь для бани из трубы – наиболее распространенный вариант отопительного прибора для парной любого размера. Такая печь качественно выполняет свои функции, она безопасна как на этапе строительства, так и во время эксплуатации. Главным преимуществом является возможность самостоятельного возведения такой печки.

При выборе конкретного проекта каменки нужно учитывать размеры и планировку парного помещения, а также личные предпочтения. Для парилки небольшой площади обычно рекомендуют устанавливать вертикальную печь из трубы. Это более компактный вариант, не занимающий много пространства в помещении. Конструкция такой установки предполагает наличие не только топочного отделения, но и дополнительного участка для закладки камней, а также водяного бака для нагрева. Внешне печка напоминает классическую буржуйку.

Если позволяет площадь, то большее предпочтение стоит отдать горизонтальной разновидности. Здесь также имеются участки для закладки камней и емкость для разогрева воды, но дверки и зольник находятся в торце установки, и потому их можно разместить вне парного помещения, например, в предбаннике или за пределами бани, что значительно упрощает процесс растопки.

Площадь нагрева камней намного возрастает за счет большей длины данного варианта, в парилке повышается естественная конвекция теплого воздуха.

Среди главных достоинств стальных труб, используемых для банной печи, стоит выделить следующие:

• устойчивость покрытия при механическом воздействии;
• надежная теплоотдача;
• низкий коэффициент расширения при нагревании;
• способность к удержанию жара даже после прогорания дров;
• возможность применять любые типы топлива;
• минимум сварочных швов;
• быстрый прогрев парной.

Нельзя обойти стороной и пару недостатков металлических конструкций:

• металл прогревается быстро, но настолько же быстро он и остывает, то есть нужно довольно часто добавлять топливо для поддержания необходимой температуры воздуха;
• тепло распространяется по пространству помещения неравномерно.

Если сравнивать металлическую и кирпичную печи для бани, то последняя проигрывает в таких критериях, как скорость нагрева, вероятность отравления угарным газом, простота изготовления.

При выборе трубы из металла для отопления бани обратите внимание на следующие моменты:

• проверьте прочность конструкции;
• убедитесь, что на поверхности нет повреждений или коррозии;
• в случае обнаружения дефектов нужно выполнить усиление приваренными металлическими заплатками;
• можно сделать функциональные отверстия на коррозийных участках.

Не берите высокоуглеродистую либо легированную сталь. Они не подходят для изготовления печи. Предпочтительнее всего выбирать сталь с содержанием углерода до 2%. Вычислить высокоуглеродистый материал можно по состоянию искр во время трения поверхности о наждачку. Она имеет искры белого цвета в виде звезд, рассыпающихся в разные стороны, в то время как искры низкоуглеродистой стали отличаются желтоватым цветом и прямолинейностью. В случае такой же проверки легированная сталь будет иметь красные, оранжевые или ярко-белые искры.

Банные печи делают не только из металлических труб, но и из листовой стали. Чаще из данного материала выходит прямоугольная форма.

По сравнению с такой установкой круглая труба имеет следующие преимущества:

• металлическая труба значительно легче в плане изготовления – по сути, она уже и есть готовый топливник в отличие от листов, которые следует раскроить, порезать, собрать и сварить;
• трубы – наиболее экономичный вариант;
• процесс теплообмена с окружающим воздухом при наличии круглой банной печи происходит эффективней;
• с точки зрения движения дымовых газов, готовая круглая труба также оказывается более избирательной;
• срок эксплуатации круглой печи дольше, даже если сравнивать прямоугольную и цилиндрическую трубы из одного и того же материала.

Какой раствор использовать для кладки?

Кладка кирпичных банных печей традиционно выполняется на глиняном растворе. Лучше всего, если для его приготовления будет использована разновидность глины, положенная в основу применяемого кирпича, т.е. красная либо шамотная. В данном случае кирпич и кладка будут давать одинаковое температурное расширение в процессе нагревания, что позволит обеспечить максимально длительный срок готовой постройки.

Помимо глины, в состав раствора включается песок. Предварительно его нужно просеять, чтобы в раствор в итоге пошел материал с песчинками размерами не более 1-1,5 мм. Миллиметровое значение является наиболее предпочтительным

Также важно, чтобы песок не имел илистых включений и был однородного цвета. Для просеивания используйте сита соответствующих фракций

Отдельные требования предъявляются и к воде, также используемой в процессе приготовления кладочного раствора. Прежде всего, она должна быть чистой, содержать минимально возможное количество минеральных включений, не иметь затхлого запаха. На кладку 100 кирпичей уходит порядка 15-20 л воды.

Замешивание печной глины

Перед приготовлением раствора, глину надо положить в любую подходящую емкость (к примеру, большой таз), измельчить и залить чистой водой в таком количестве, чтобы в результате получилась максимально однородная масса, не слишком густая и не очень жидкая. Тщательно перемешайте раствор, разминая образовавшиеся комочки. Оставьте смесь глины и воды на сутки, после чего процедите, а образовавшиеся комочки разотрите через сито.

Песок в приготовленный раствор вносится в последнюю очередь. В среднем на ведро воды добавляется литровая банка песка, однако этот момент нужно тщательно контролировать, т.к. количество речного песка в растворе напрямую влияет на жирность последнего. Помимо этого, необходимое количество песка может меняться в зависимости от исходной жирности глины. Если смесь для кладки будет чересчур жирной, печь может попросту разрушиться в процессе эксплуатации. Тощий же (нежирный) раствор не позволит добиться нужного качества сцепления кирпичей, в результате чего повторится уже рассмотренный сценарий.

Определить жирность глины в кустарных условиях можно несколькими простыми способами.

Качество глиняного раствора

Возьмите 500 г глины и смешайте ее с водой. Замес лучше всего выполнять вручную, до получения смеси, имеющей однородную консистенцию и не прилипающей к рукам.

Скатайте из приготовленной ранее смеси шар по размерам небольшого яблока

Положите сформованное изделие на любую ровную твердую поверхность и осторожно надавите на него дощечкой. Придавливайте достаточно медленно, чтобы получилось зафиксировать образование трещин

Если глиняный шар распался без образования трещин, глина является нежирной. Появление трещины размером в половину диаметра свидетельствует о слишком высокой жирности глины. В случае с раствором нормальной жирности, трещина займет примерно 0,2 диаметра глиняного шара.

Схема определения готовности глиняного раствора

Приготовление печного раствора – советы

Советы

Сооружая каменную печь, нужно принимать во внимание следующие правила:

• следует оставлять не менее 50 сантиметров между покрытием печи и легковоспламеняющимися конструкциями;
• между кирпичным дымоходом и деревянными частями бани должно остаться более 1 дециметра;
• между дымовым каналом и крышей возникнет щель, которую необходимо покрыть металлической пластиной, например, из оцинкованной стали;
• пол перед основанием печи также покрывается металлической пластиной толщиной около 10 миллиметров, она предупредит попадание искр и угля на возгораемую поверхность;
• вес печи вместе с трубой, но без фундамента не должен превышать 750 килограммов;
• перед кладкой весь кирпич аккуратно сортируется, подбирают изделия одинаковой толщины, чтобы получить ровные швы – лучшие образцы идут для дымовых каналов и топливников;
• печь рекомендуется возводить около стены, которая противоположна полкам в парилке.

Другие элементы конструкции

Установить печь на место недостаточно. Функционировать она будет только при наличии хорошей тяги, которую обеспечит правильно построенный дымоход. Кроме того, в настоящей бане должен быть не только сухой пар, но и достаточное количество горячей воды. Для этого печь оборудуют баком для её нагрева.

Монтаж дымохода (печной трубы) в русской бане

Его конструкция полностью зависит от того, для какой печи он предназначается. Так, массивный кирпичный агрегат нуждается в трубе с увеличенным проходным сечением, в то время как тягу в небольшом отопительном приборе обеспечит даже дымоход диаметром 100 мм. При расчёте печной трубы специалисты рекомендуют отталкиваться от размеров поддувального проёма, принимая её сечение равным 1/2 площади окна для подачи воздуха.

Толщина стенок дымохода, как и сечение внутреннего канала, не должна быть меньше половины кирпича. В процессе строительства используют два типа раствора — глиняный для наращивания массива трубы в помещении и цементный либо известковый — для работы снаружи. Благодаря последнему, кладочные швы не будут разрушаться под воздействием влаги.

Хоть к установке дымохода для банной печи и предъявляются более лояльные требования, чем к отопительным приборам жилых построек, он должен возвышаться над уровнем крыши как минимум на 0,5 м.

Установка бочки для горячей воды (жидкостного теплообменника)

Банную печь можно оборудовать водонагревающим баком открытого или закрытого типа. Если постройка подключена к водопроводу, то лучше установить герметичную ёмкость, обязательно оборудовав её защитным клапаном, настроенным на срабатывание при превышении давления в системе на 3–4 атм. В противном случае наполнять водонагреватель придётся вручную, через проём в его верхней части.

Нагрев воды в баке осуществляется двумя способами. Первый заключается в том, что ёмкость устанавливают в задней части топки или над ней. Второй предусматривает монтаж водонагревателя на печную трубу. Проходя по внутреннему каналу, разогретые газы отдают своё тепло, быстро нагревая воду до высокой температуры.

Водонагревательный бак обеспечит вас горячей водой

Для изготовления бойлера используют стальной лист толщиной не менее 3 мм, проваривая его стыки сплошным швом. Труба, которую устанавливают внутри, обязательно должна быть толстотелой, иначе из-за высокой влажности и температуры она быстро покроется коррозией.

Если в постройке есть проточная вода (например, если ваша каркасная баня имеет ванную комнату), то бак можно заменить жидкостным теплообменником. Его контур сваривают из стальных труб диаметром до 1 дюйма, устанавливая конструкцию в задней части топки. Чтобы предотвратить вскипание воды теплообменник оборудуют перепускным клапаном, от выхода которого прокладывают трубопровод к каменке.

инструкция по монтажу и подключению газовой банной печки

Традиция посещать баню существует с давних времен. Многие люди строят банное помещение в частном доме, в пристройках, на даче или за городом. Для того чтобы в баню хотелось возвращаться из раза в раз, ее нужно правильно обустроить и провести все коммуникации.

Одной из важнейших систем является отопление. Если сделать печь для бани на газу своими руками, то можно эффективно отапливать это помещение. Рынок предлагает большой выбор разнообразного газового оборудования. Но его покупка может оказаться слишком затратной.

Зачем тратить так много денег на обогрев бани, которую посещаешь не так уж и часто? Решается эта проблема простым способом. Существует множество разнообразных схем самодельных печей, по которым можно самостоятельно в домашних условиях собрать качественное устройство.

Содержание статьи:

Подготовка бани к установке оборудования

Какую печь нужно ставить? Это один из первых вопросов, который задает себе владелец, когда у него появляется желание соорудить и установить печь на газу для любимой баньки своими руками.

Любой нормальный хозяин хочет обеспечить себе безопасную и комфортную эксплуатацию используемых устройств. Собрать печь можно из разнообразных материалов: как дорогих, так и более дешевых.

Банные печи на газу составляют прямую конкуренцию печам, работающим на дровах. Это обусловлено простотой использования, отсутствием необходимости в постоянном уходе, экономичностью. Разогреть и подготовить такое устройство к работе можно гораздо быстрее, чем твердотопливный агрегат

Чаще всего собираются металлические, каменные или кирпичные конструкции. Это обусловлено высокой надежностью, небольшими финансовыми расходами на покупку необходимых деталей, простотой сборки и установки. Сначала может показаться, что сборка — это сложный процесс, однако на самом деле это не так.

Перед тем как газифицировать баню необходимо убедиться в том, что она хорошо держит тепло. Помещение должно быть полностью теплоизолированным и утепленным как снаружи, так и внутри. Только в этом случае теплопотери будут минимальными, а печь будет максимально эффективно выполнять свои функции.

Выбор места установки газовой печи

Если баня уже построена и осталось только подобрать удобный способ отопления, то стоит выбрать подходящую конструкцию газовой печи. С другой стороны, можно выбрать подходящий вариант устройства и немного подкорректировать банное помещение в процессе установки.

То есть желательно изначально выбрать будущий вариант отопления и строить здание в соответствии с этим выбором.

Процесс установки самодельной газовой печи достаточно прост. Необходимо лишь придерживаться основных правил техники безопасности. Хорошо выполненная печь при своевременном проведении ремонтных работ может прослужить владельцу пять и более десятилетий

Монтаж и установка газовой банной печи осуществляется, как правило, в парилке, в смежном моечном помещении или частично в комнате отдыха. Главная задача печи — это обеспечение полноценного обогрева всего банного сооружения и поддержание постоянной температуры.

Для уменьшения потерь тепла самодельную газовую печку лучше всего размещать в центре баньки. Установлено, что если источник тепла не контактирует непосредственно со стенами, то наблюдается значительное уменьшение теплопотерь за счет тепловой шапки. Тепло не уходит из здания через стены.

Теплый воздух циркулирует по всей парилке. Он поднимается от центра помещения до потолка, там он отражается от пароизоляции с отражающим слоем и распространяется по всей площади парилки.

Таким образом париться в помещении можно будет максимально долго. Однако не всегда удобно устанавливать газовую печь прямо в центре парилки.

Кирпичные и каменные печи отличаются большой длительностью прогрева. Так, при возникновении желания попариться, печь нужно начать разогревать примерно за 8 часов до посещения парилки. Однако такие печи сохраняют тепло в разы дольше, чем металлические

Выбор места установки печи из различных вариантов подразумевает свои преимущества и недостатки. Если устанавливать самодельную газовую печь в парилку, то потребуется дополнительно провести систему вентиляции.

Это связано с ускоренным расходом кислорода. К преимуществам этого способа установки относится возможность регулирования температуры не выходя из парилки.

Установка газовой печи в бане своими руками в комнате отдыха дает следующие преимущества:

• Отсутствие ускоренного выжигания кислорода, следовательно, нет необходимости в усиленном вентилировании помещения.
• В парилке не занимается полезное для посетителей пространство, следовательно, она вместит больше человек.
• Парилка не будет загрязняться гарью и другими отходами, связанными с работой печи.
• , установленная в смежной моечной или в комнате отдыха, обычно отапливает не только парилку, но и все остальные комнаты.

Данный вид монтажа потребует дополнительных манипуляций таких как создание отверстий в стене, ведущей к парилке. Однако если заранее предусматривать этот вид установки, не придется проводить никаких дополнительных работ.

Обеспечение пожарной безопасности

Для того чтобы избежать негативных последствий после установки газовой печи стоит позаботиться о пожарной безопасности.

Все горючие и воспламеняющиеся материалы или предметы необходимо размещать на некотором расстоянии от устройства. Достаточно будет полуметрового расстояния. Также следует выдерживать расстояние печи от стены в диапазоне от 5 до 15 сантиметров.

Монтаж банной печки требует серьезного подхода и соблюдения мер безопасности. В частности, необходимо соблюдать расстояния между воспламеняющимися предметами и печью. Горелку нужно обязательно оснащать предохранителем

В месте размещения и монтажа самодельной газовой банной печи также следует выложить изоляционные листы из огнеупорного материала или же сделать кирпичную кладку.

Также необходимо защитить потолок огнеустойчивыми листами с базальтовым картоном или другим материалом. При этом стоит учитывать, что площадь защиты должна быть больше габаритов печи примерно на тридцать процентов.

Конструкцию рекомендуется располагать таким образом, чтобы дверка, обеспечивающая доступ к горелке, открывалась к дверному проему, а дверь каменки открывалась к стене. В помещении, обогреваемом газом, обязательно должно быть средство для быстрого тушения огня в случаях возгорания. В предбаннике должно быть как минимум одно маленькое окно.

Возведение каменной или кирпичной банной газовой печи осуществляется по заранее разработанной схеме. Такая схема предполагает определенную логику и последовательность действий при укладке очередного ряда огнеупорного кирпича и установку дополнительных элементов

При возведении стенок печи для бани стоит использовать огнеупорные кирпичи, а для кладки камеры сгорания кирпичи, изготовленные из шамотной глины.

Раствор для кладки замешивается из глины с добавлением просеянного песка. Для фундамента печки и наружной части дымохода в растворе вместо глины используют цемент. Чтобы укрепить основание будущей печи нужно провести армирование арматурой фундамента и воспользоваться оцинкованной жестью, чтобы защитить пол перед дверью камеры сгорания и закрытой каменки.

Для оснащения кирпичной печки потребуется приобрести колосниковую решетку, топочную дверку и поддувальную дверцу. Также, если планируется монтаж газодровяной печи, то стоит позаботиться о месте, в котором будет располагаться твердое топливо так, чтобы на него не попадала влага.

Чтобы дымоход от газовой печи прослужил долго для его прокладки используют асбестоцементные или металлические нержавеющие трубы. Высота дымохода обычно планируется на уровне пяти метров выше уровня горелки.

К прокладке дымохода следует подходить с особой ответственностью. Не должно быть никаких отверстий, трещин и щелей как в массиве печки, так и в дымоходной трубе. Их наличие может привести к попаданию угарного газа в помещение и отравлению людей

Также потребуется обеспечить подачу воды и газа. Воду можно подавать путем подключения водопровода или из емкостей с использованием компрессора. Для поставки газа используются все варианты: от подключения к газовой магистрали, так и использование газгольдера или баллонов.

Фундамент для установки печки

В зависимости от веса будущей печи меняются необходимые требования к поверхности, на которой она будет стоять. Металлические самодельные газовые печи удобнее всего устанавливать на ровную бетонную поверхность, предварительно покрытую плиткой, керамогранитом или другим отделочным материалом.

В самом первом ряду кирпича, при возведении кирпичной газовой печи, важно соблюдать толщину шва. Каждый кирпич верхнего ряда должен закрывать стык двух нижележащих кирпичей. Высота фундамента не доходит до чистового пола примерно на 20 сантиметров

Если пол в бане деревянный, то его обязательно нужно покрыть огнеупорным настилом. Когда планируется установка действительно большой печи, весом более 700 килограмм, стоит дополнительно залить бетонный фундамент. Его устраивают отдельно от банного фундамента.

Вес высчитывается исходя из суммы следующих параметров:

• вес самой газовой печи;
• вес камней;
• вес наполненных емкостей для воды;
• вес дымоходной конструкции;
• вес защитного экрана, устанавливаемого перед газовой печью.

В большинстве случаев для установки газовой печи в бане планируется бетонное основание.

Выделяют следующие нюансы при заливке бетона:

• площадь фундамента должна быть больше площади основания печи по окружности примерно на 20 сантиметров;
• глубина фундамента под печью должна быть не меньше глубины фундамента под всей баней;
• усадка бани и печи должны быть независимыми, поэтому не нужно связывать фундамент здания и фундамент печи;
• фундамент печи не должен доходить до уровня пола примерно на 20 сантиметров, эту полость закладывают кирпичами.

Итак, учитывая все рекомендации, заливка фундамента будет состоять из следующих действий. Сперва подготавливается котлован. Затем проводятся работы по установке опалубки и укладке армирующей сетки и других укрепляющих материалов.

Далее заливается непосредственно бетон. Стелется огнеупорный материал, рубероид или толь, и на него укладываются несколько рядов кирпичей.

Для того чтобы установить печь на деревянный пол, нужно удостовериться в его прочности. После этого застелить дерево огнеупорным покрытием: базальтовым картоном и асбестом. Сверху ложится металлический лист, огнеупорный кирпич, натуральный камень или керамогранит.

Если задумка владельца предусматривает врезку печи, необходимо уложить пространство между деревянной стенкой и печью, а также пути прохождения дымохода огнеупорными материалами или шамотным кирпичом. Однако стоит помнить, что между печью и огнезащитой необходимо оставить воздушный зазор. Это пространство обычно заполняют каменной ватой или базальтовым картоном.

Особенности самодельных газовых печей

Газовая печь отличается от печи на дровах тем, что в ней для растопки используется газ. Поэтому в таком устройстве вместо окошка для закладки дров вмонтирована полость для горелки. Однако своими руками можно сделать также газодровяную печь.

Металлическую банную печь нередко обкладывают кирпичом. Футеровка производится с целью повышения теплоотдачи. К тому же металлическая конструкция с кирпичным кожухом остывает значительно медленнее

Большинство газовых печей имеют следующую конструкцию. В корпус устройства монтируется наддувная или атмосферная газовая горелка. Подача топлива осуществляется через герметично присоединенный газовый шланг или трубу.

В верхней части находится закрытая каменка или открытый поддон с камнями, которые нагреваются горелкой, а также приспособление, отводящее продукты горения.

При самостоятельной сборке обязательно нужно позаботиться об установке термостата и предохранителя, который обрывает подачу газа в случае, если погасла горелка. Газокамера, содержащая сгораемый газ, обычно располагается под поддоном с камнями.

К преимуществам самодельных газовых печей для бани относят:

• компактность размеров, ведь газовые печки не имеют топки и зольника;
• быстрый нагрев до необходимых температур;
• экономичное потребление ресурса;
• отсутствует необходимость постоянного ухода за устройством;
• при установке бака с водой можно также и нагревать воду.

К недостаткам стоит отнести необходимость наличия источника газа. Например, если баня находится за городом в не газифицированном районе, некоторым владельцам придется покупать или устанавливать . Однако и в этом есть плюс — нет нужды получать разрешения.

Стоит помнить, сто при работе с газом всегда нужно соблюдать технику безопасности.

При выборе газовой горелки для банной печки стоит учитывать, что КПД атмосферных горелок не превышает 90 %, а КПД наддувных более 95 %. Однако первый вариант выигрывает в плане независимости от электричества

При установке печи открытого типа горения необходимо спроектировать и установить вентиляционную систему и дымоход. Также при сжигании кислорода воздух становится более сухим, поэтому нужно позаботиться об увлажнении воздуха.

Газовая банная печка из баллона

Для самостоятельной сборки газовой печи для бани потребуется собрать и приобрести следующие материалы:

• На строительном рынке или в магазине с газовым оборудованием нужно купить атмосферную горелку.
• Найти старый, но не ржавый газовый баллон. Подойдет также новый баллон, труба большого диаметра или лист металла толщиной от 8 до 16 миллиметров.
• Для основания каменки потребуется толстый металл, например, тормозной диск от автомобиля. Он прослужит как минимум несколько лет.
• Газовая труба диаметром 5 сантиметров и длиной примерно 3 метра.
• Труба диаметром 10 сантиметров, которая будет использоваться для выводы газов.
• Некоторые медные или бронзовые элементы, для соединения деталей.
• Дополнительно потребуется обзавестись следующим инструментом: болгаркой, сварочным аппаратом, дрелью, измерительными приборами.

После сборки полного комплекта инструментов необходимо болгаркой отрезать крайнюю часть баллона так, чтобы диаметр среза был равен внешнему размеру тормозного диска. Затем при помощи сварки или дрели с болтами нужно прикрепить диск к баллону.

Следующий шаг — приготовление трубы для подачи воздуха. В трубе диаметром 5 сантиметров нужно просверлить около десяти пяти-миллиметровых отверстий.

Также внизу баллона делается отверстие диаметром примерно 55 миллиметров. Целая, то есть не просверленная, часть пяти-сантиметровой трубы должна выходить из баллона примерно на два метра. Ее необходимо приварить к баллону.

Сначала необходимо нарезать заготовки болгаркой согласно эскизу. Затем сварить все составные часть с помощью сварочного аппарата. После завершения этих процедур нужно также затереть все сварочные швы. С этой задачей неплохо справляется все та же болгарка

Таким же образом приваривается труба, которая будет подавать газ. На втором конце этой трубы присоединяется переходник, с помощью которого можно будет подключать устройство к газовой трубе или газовому баллону.

Сверну на баллоне вырезается отверстие под дымоход и приваривается соответствующая труба. С помощью болгарки также вырезается прямоугольное отверстие под дверцу. Привариваются петли и на них вешается непосредственно дверь. К двери также нужно прикрепить ручку.

Таким образом будет сделана несложная модель газовой печи. Через трубу подается газ к горелке. Запускается процесс горения в зависимости от горелки пьезорозжигом или электроимпульсом.

Металлическая банная печь

Чтобы добиться хорошего пара в бане, нужна хорошая . Она позволит сохранять тепло максимально долго. Однако для такой печи необходим серьезный фундамент. Это требует дополнительных денежных расходов и времени.

Чтобы не тратить средства на заливку фундамента, можно изготовить самостоятельно металлическую печь. Создание такой печи не требует глубокого изучения схем, а ее эффективность доказана практикой.

Несмотря на то что металлическая печь быстро нагревается, она так же быстро и остывает. Это ее основной недостаток.

Для того чтобы собрать такую конструкцию, потребуется металлическая емкость, листы металла или трубы различных диаметров, газовая горелка, болгарка, сварочный аппарат. Те, кто не умеет пользоваться сварочным аппаратом, могут изготовить корпус из обычной трубы. От этого печка не станет хуже.

Газовые баллоны и трубы можно подобрать и других размеров. Размер требуемых деталей зависит от величины отапливаемой парилки. Если ее площадь большая, то стоит сделать печку покрупнее. Она будет максимально эффективно справляться со своей задачей

В итоге получится печь шириной около 80 сантиметров и высотой примерно полтора метра. Сверху монтируется каменка и площадки для установки емкости с водой. Таким образом для формирования атмосферы парения в парной нужно будет полить камни водой.

При составлении условного чертежа нужно учесть точные размеры всех деталей. Первоначально нужно найти трубу или баллон от газа высотой 180 сантиметров и диаметром 80 сантиметров. При этом стенки труб должны быть достаточно толстыми — от 0,4 см и более.

Также потребуется металлический лист толщиной в один сантиметр, стальной прут диаметром один сантиметр, чугунные или стальные дверцы, труба под дымоход, газовая горелка и кран. Весь материал можно приобрести в строительном магазине. Еще потребуется инструмент: болгарка и сварочный аппарат. Их можно взять в аренду или одолжить у знакомых.

Первым делом на месте, где будет установлена металлическая печь, подготавливается основание. Его нужно сделать ровным, по уровню. Необходимо покрыть фундамент огнеупорным материалом.

Сверху выкладывается два ряда огнеупорного кирпича. Не стоит забывать, что потолок и все стены на метровом расстоянии от печи нужно покрыть огнезащитным материалом.

Изготовление печи производится в несколько этапов. Сначала нужно разрезать трубу болгаркой на две части, одна из которых будет корпусом печи, а вторая будет использоваться для подогрева водяного бочка.

В нижней части первого отрезка трубы болгаркой делается прямоугольное отверстие размером 20×5 сантиметров. Таким методом обеспечивается доступ к газовой горелке.

Подавляющее большинство газовых печей имеет примерно одинаковое устройство и последовательность сборки и монтажа. Бак для воды устанавливают сверху либо приваривают сбоку. Если появляется желание установить у себя продвинутую модель, то можно дополнительно установить ряд элементов и устройств, которые позволят автоматизировать управление печью

В середине первого отрезка трубы прорезается еще одно прямоугольное отверстие таких же размеров. Привариваются кронштейны, на которых будет держаться сетка. Ячейки сетки должны быть меньше размеров камней, которые будете на ней укладываться.

В нижней части второй трубы приваривается кран. Затем к каменке прикрепляется второй отрезок трубы. При этом необходимо обязательно проверить шов на герметичность. Далее необходимо одну дверцу приварить, а вторую повесить на петли.

Труба изолируется при помощи огнеупорного кирпича или другого материала. После сварки всех элементов устанавливается горелка и печь готова к использованию. Стоит помнить, что металлическая печь нагревается до высоких температур, поэтому обязательно необходимо покрывать все находящиеся рядом поверхности огнеупорным материалом.

Собрать газовую печь для бани своими руками не составляет труда. Для осуществления такой задумки нужно соблюдать технику безопасности и следовать рекомендациям. Благодаря самостоятельной сборке можно сэкономить немало денежных средств, а эффективность такой конструкции не многим уступает магазинным моделям. Перед тем как начать сбор печки нужно тщательно подготовить помещение.

Выводы и полезное видео по теме

Печка для бани, сделанная из газового баллона:

Как сделать газовый котел для банного помещения:

Рассмотренные самодельные газовые печки могут работать непосредственно от газопровода или же при подключении к емкостям с газом. При использовании газовых баллонов навряд ли потребуется получать разрешения.

Помните, что при работе с газовыми устройствами необходимо всегда соблюдать технику безопасности. Обязательно устанавливайте предохранитель на свои самодельные конструкции!

Хотите рассказать о том, как соорудили и установили газовую печку в собственной бане? Располагаете полезной информацией по теме статьи? Оставляйте, пожалуйста, комментарии в расположенной ниже блок форме, публикуйте фото, задавайте вопросы по заинтересовавшим моментам.

как сделать печку своими руками? Чертежи самодельных горизонтальных и вертикальных печей

Баня без печки, что дерево без гусеницы – вот так можно перефразировать высказывание одного персонажа из известного всем мультика. И ведь действительно, печь – самое главное, практически – сердце каждой бани. Если вы решили построить баню, то вам необходимо будет приобрести печь. Проще, конечно же, купить металлическую буржуйку. Однако дешевле будет сделать печку самостоятельно, чем приобретать промышленный вариант. Что для этого понадобится, где взять чертежи – на эти и многие другие вопросы мы ответим в нашей статье.

Особенности самодельной печи

Проще всего смастерить отопитель для бани из трубы или газового баллона. Если изготавливать его своими руками, то выйдет не только экономия бюджета, но и получится идеально подогнать агрегат под размер вашей парной, что с промышленным вариантом может и не случиться. Основными особенностями круглых печей являются:

• простота изготовления – сварить отопитель цилиндрической формы легче, чем квадратной или прямоугольной;
• круглая форма гораздо лучше осуществляет теплообмен, и теплоемкость у нее выше;
• форма цилиндра лучше выводит дым и угарные газы;
• печь цилиндрической формы в плане эксплуатации прослужит дольше;
• благодаря цилиндрической форме агрегата помещение парной прогревается примерно за час.

Минус у круглых печей тоже имеется – это неравномерное прогревание помещения.

При достаточно большом объеме парной это станет заметной проблемой, но при средних объемах одного такого отопителя хватит.

Цилиндрические модели практичнее, чем прямоугольные, а на их изготовление потребуется меньше материала.

Виды

Круглые печи не отличаются особым разнообразием или изящным дизайном и могут быть только вертикальными и горизонтальными. Выбор модели целиком зависит от площади парной. В маленьком помещении целесообразнее всего поставить вертикальную модель, а если же площадь позволяет, то тогда лучше установить горизонтальную печь.

Вес металлической печи составляет от 60 до 180 кг, это зависит от величины стенок. В связи с этим цилиндрическую печь горизонтальной модели спокойно располагают в центре помещения парилки на обычном металлическом каркасе. Рассмотрим оба вида подробнее.

Вертикальные

Отопитель внешне схож со всеми известной круглой буржуйкой. Отличительные особенности состоят в конструктивных решениях в виде водяного бака и каменки, в которую закладывают каменную фракцию. Топочный отсек с колосником расположены ступенькой, что позволяет экономить пространство. Но стоит отметить и минусы данных моделей. Топливо в них сгорает быстрей, теплоотдача высокая, но тёплый воздух поднимается вверх и помещение не успевает нагреваться.

К тому же топка расположена в самой парилке, а это значит, что для того чтобы подбросить дров или древесных брикетов в топку, необходимо будет входить в парную, что поспособствует обмену горячего и холодного воздуха в парилке.

Нагреваясь, бока печи отдают тепло в помещении по параллели к железной поверхности, следовательно, большая доля энергии, примерно 90%, направлена по бокам горизонтально. Такое расположение способствует хорошему прогреву стен, но не полу и воздуху вверху помещения.

Горизонтальные

Печь с горизонтальным размещением почти ничем не отличается от вертикального отопителя. Модель точно так же оборудована каменкой и гидробаком. Топливный отсек у печи большего объёма, дверцы расположены в предбаннике, что, несомненно, является плюсом. Отсек каменки так же большей площади, быстрее и сильнее нагревает помещение парной. Впрочем, топлива необходимо тоже, соответственно, больше.

Горизонтальный отопитель отлично нагревает все участки бани, кроме тех, которые расположены в непосредственной близости к полу или находятся под топочным отсеком.

Подготовка инструментов и материалов

При изготовлении круглой железной печи из большой трубы потребуются следующие инструменты:

• сварочник;
• угловая шлифовальная машинка с различными насадками;
• электрическая ударная дрель;
• различный слесарный инструмент;
• шнур из асбеста.

Помимо этого, нужны будут данные наименования расходного материала:

• металлическая труба 500, 530, 600 или 700 миллиметров в поперечнике с толщиной 8-16 миллиметров и длиной до полутора метров;
• труба для вывода дыма и угара размером от 120 до 150 миллиметров;
• труба из стали для отсека с камнями, размеры – 300, 350, 400 или 420 миллиметров;
• лист металла 600 на 800 миллиметров;
• петли для навеса дверок;
• труба, используемая для воды, размером 1/2 или 3/4 дюйма;
• шаровой кран с такой же резьбой;
• металлическая арматура 500 мм с размером прутка 12-18 миллиметров;
• 2 дверцы;
• ножки из квадратного металлического профиля;
• цемент;
• кирпичи и песок.

Возможно даже смастерить отопитель из ненужного газового баллона.

Не рекомендуем приобретать для самоделки трубу, бывшую в употреблении, потому что существует риск того, что она будет из нефтяной промышленности.

Такой прокат не годится для сварки печки, так как её обрабатывали защитными покрытиями, которые при нагревании выделяют токсичные вещества. К тому же эти трубы обладают высоким радиационным фоном.

Процесс сборки конструкции

До начала сборки необходимо определиться с параметрами печи, сделать чертеж. Следующим действием станет создание фундамента, затем можно сварить печь. Важно держать в памяти, что установка отопителя осуществляется на расстоянии не меньше 20 сантиметров от стены. Трубу дымохода необходимо расположить так, чтобы она выступала над коньком кровли не меньше чем на полуметр.

Приведем пример сварки печи с горизонтальным расположением. Процесс включает в себя несколько последовательных этапов.

1. Двухметровая труба кладётся набок на гладкую поверхность. Отступив одну третью снизу, проводим 2 черты горизонтально, расположенные параллельно друг другу.
2. Врезается основание для топки. В середине основания делается окошко для колосника, который заводится внутрь трубы до отмеченного уровня и сваркой закрепляется там.
3. На той стороне стенки, которая будет лицевой, проделывается ниша для дверок топки и поддувала. Вырезанные части пойдут на дверки, к ним приделывают ручки с защелками и насаживают на петли. Для увеличения теплоотдачи рекомендуют между дверцей топки и дымоходом сделать дополнительную камеру.
4. Дополнительная камера устанавливается по окружности каменки, в виде металлической корзины, сваренной из арматуры. Конечно же, описанный нами вариант самый простейший, но тем не менее рабочий и очень эффективный.

Вертикальные печи представлены оригинальным конструктивным решением – печь-котел.

Устройство оптимально для маленькой парной, так как корпус оснащен тремя камерами – топкой, каменкой и гидробаком, расположенными друг над другом.

Емкость топливного отсека небольшая, однако его можно увеличить, если совсем убрать или уменьшить емкость водяного бака.

Рассмотрим самые основные моменты, на которых чаще всего ошибаются начинающие печники.

Фундамент

Абсолютно любая печь в бане устанавливается на фундамент. Для его изготовления необходимо:

• выкопать яму глубиной полметра и длиной и шириной примерно 70 сантиметров;
• насыпать в яму примерно 30 сантиметров некрупных фракций щебня, тщательно уплотнить;
• сделать смесь из цемента с песком в соотношении 1: 4, готовый раствор вылить в яму и оставить минимум на сутки, чтобы будущий фундамент застыл;
• на застывшую поверхность нужно положить кусок рубероида;
• следующим шагом будет приготовление раствора бетона из цемента с добавлением песка и гравия в расчёте 1: 2: 4;
• готовый раствор необходимо распределить поверх рубероида, основание выравнивается по уровню;
• как только раствор высохнет, для эстетики можно оформить кирпичную кладку.

Колосник

Колосник выглядит как решетка, основная функция которой – обеспечивать тягу воздуха. Создать его можно двумя способами.

1. Металлический лист обрезают прямоугольником размером, соответствующим размеру внутри трубы. В обрезанном листе удаляют середину, оставив рамку. К этой рамке приваривают металлическую арматуру, расположив её вертикально или горизонтально.
2. Из листа металла вырезается круг с размером, соответствующим внутреннему расстоянию трубы. В кругу вырезаются большие отверстия по типу решета, колосник приваривается изнутри в промежутке приблизительно от 15 до 20 сантиметров от основания.

Дымоход

Дымоход в печке может быть выполнен в нескольких вариантах.

• Керамический. Модель самая устойчивая к воздействию высоких температур.
• Кирпичный. Не менее устойчивый к воздействию высоких температур, но в то же время в нем быстро накапливается сажа, в результате чего происходит ухудшение тяги.
• Стальной. Модель наиболее оптимальная для использования в самодельной цилиндрической печи.

Сборка дымохода не представляет особой сложности:

• сначала обозначается местоположение и по отмеченным знакам проделывается отверстие;
• к трубе крепится стальной чехол;
• надеваются кольца, фиксируются к потолку;
• край трубы снизу закрепляется болтами либо саморезами, верхний край выводится на крышу в дымоход;
• для заполнения промежутков от дымохода до крыши применяют керамзит, асбестовый шнур или глину.

Советы по эксплуатации

Для правильной работоспособности круглой печи необходимо соблюдать ряд правил.

1. Для каменки самыми оптимальными в использовании будут такие камни, как базальт, габбро-диабаз, талькохлорит, малиновый или белый кварцит, а в их отсутствие – речная галька.
2. Специалисты не советуют варить отопитель из высокоуглеродистой или легированной стали. Оптимальным вариантом будет сталь, в которой содержится до 2 процентов углерода.
3. Если топка с колосником выведены в предбанник, то рекомендуется для защиты от выпадающих искр часть стены и пола обезопасить листами из металла.
4. Для уменьшения риска получить ожог от выплескивания водной массы на раскаленную каменную фракцию лучше всего заглушку в каменку расположить так, чтобы там не находились полки и лавки.
5. Печь нужно конструировать так, чтобы сварной шов находился под колосником, что снижает нагрузку на шов.
6. После сварки печи необходимо провести пробную топку для проверки герметичности сварных швов и правильной работоспособности устройства.
7. Бак заполняется водой до растопки бани, если залить воду в процессе топки, то есть большая вероятность получить термический ожог от раскаленного пара.
8. Делать печь необходимо строго по осям, небольшое отклонение не является критичным, но со временем может появиться деформация.
9. Сварной шов необходимо тщательно зашлифовать до гладкости шлифовальной машинкой, так минимизируется реакция коррозии.
10. На элементы из дерева необходимо нанести изолирующее покрытие с последующей обмазкой густым глиняным раствором.
11. Место у дымохода, расположенное от потолка до кровли, нужно оштукатурить и покрыть известкой.
12. Полок размещается около стены, где расположена печь. Обустраивая полок нужно продумать его так, чтобы парящийся, находящийся на полке, не соприкасался головой с потолком.

Для придания эстетичного вида печку оформляют кирпичом либо красят или делают воронение. Делается это и для уменьшения вредного излучения. Состав для воронения можно сделать самостоятельно, необходимо смешать 4 грамма спирта бутилового, 150 грамм фосфорной кислоты и 1 литр воды.

Смесь наносится на предварительно подготовленную поверхность печи, затем ее нагревают до 150 градусов, покрывают поверхность едким натром и оставляют на 1 час.

Если решите окрашивать металлическую печь, то не рекомендуется использовать краску для алюминия. Лучше всего применять краску темного цвета, которая при высыхании придаст поверхности шероховатость – это позволит лучше отдавать тепло. Гладкая поверхность не обладает таким коэффициентом полезного действия.

Обзор частых ошибок

Многие начинающие мастера совершают ошибки, но приобретая опыт, недочетов становится гораздо меньше. Самыми распространенными ошибками являются следующие.

• Быстрый теплообмен. При сильном остывании отопителя внутри дымохода нужно установить подвижную заслонку.
• Узкая труба дымохода. При значительном накоплении сажи необходимо сделать дожигатель – так топливо будет прогорать лучше и сажи станет меньше.
• Маленькая высота трубы. Длина трубы влияет на вытяжку дыма и не должна быть меньше чем половина метра над коньком.
• Узкий диаметр канала вытяжки. Если размер вытяжки меньше 120-150 миллиметров, то дым, скорее всего, будет выходить и в помещение.
• Неплотно прилегает дверца топки. В таком случае будет выходить угарный газ. Самый простой способ устранить неполадку – прикрепить на дверце асбестовый шнур.
• Многие мастера решаются делать печь без точного чертежа, но это чревато тем, что можно не учесть многих факторов, и печь будет пропускать не только дым, но и угарный газ.
• Учитывайте розу ветров, характерную для вашей местности проживания, и делайте постройки с ее учетом. Если не учесть розу ветров, то выбросы дыма в помещение будут постоянными, даже с правильно расположенной трубой.
• Во избежание пожара соблюдайте расстояние от металлической печи до бревенчатой стены не менее одного метра.

Самостоятельно сварить круглую печь может даже начинающий сварщик, главное – делать это по чертежам, соблюдая все размеры. Самодельная печь не только позволит сэкономить бюджет, но и оптимально подойдет под размер бани. Впрочем, такая печь пригодится для многих хозяйственных целей, например, для обогрева мастерской или подогрева воды для сельскохозяйственных животных.

Как сделать банную печь из трубы, смотрите далее.

Краб России

Краб России

перейти к содержанию

• 2020’yi kutlamak için hangi rengi ve ne pişirileceğini
• Okuldaki çalışma şekli: Orada nelerdir ve nasıl seçilir?
• Dairenizi rahatlatmanın 34 ustaca yollar — kendimi ustası — MediaPlatform Mirtessen
• Lemming nerede yaşıyor?
• COP’da Nasıl Görünmez Olur: Git — Görünmezlik
• Hangi LED lambaları seçmek için daha iyidir: türler, özellikler, seçim, modeller
• Яндекс дзен.
• Rosin ve teneke ile havya lehim telleri nasıl yapılır?
• Alt sırttaki ağrı — nedenler, tanı ve tedavi
• Örgü iğneleri örme çiçekler, makalemizde 30’dan fazla şema ve yüksek lisans sınıfları !, Örgü Desenleri
• Kendi elleriyle kızlar için natürabın etek: Dört seçenek ve dikiş gür etekler — İğne
• Moskova’da pnömoni tanısı
• Модель İnceleme — Spor Maratonu Blogu
• Bir kedi nasıl çizilir — kolayca aşamalı bir kalem ve sadece
• Энтеросгель
• Интернет ве bilgisayar
• Tartışma LiveInternet — Rus hizmeti çevrimiçi günlükleri
• Наина Ельцин şimdi nerede yaşıyor ve ne yapar?
• Volkswagen Polo veya Kia Rio: Daha iyi — karşılaştırma (+ fotoraf ve video)
• Kağıt para / hubr nasıl
• Kabarık fililler — bu… (теклиф örnekleri)
• Эн колай кумлама
• Isıtma için nasıl tasarruf edilir
• Ses seviyesi kartları kendiniz yapar, adım adım ana sınıflar
• Yurtdışında Denizde Kışın Relax: En İyi 12 Yol Tarifi
• Яндекс İngilizce olarak nasıl yazılır?
• Кулаклар коюлурса не япмали
• Kendi ellerinizle basit termoregülatör: Elektronik devreler, incelikler, termostat işlemi ilkesi
• Yaşamın ilk ayında doğumdan sonraki yiyecekler ocuk: Ürün listesi
• Fotoğraflarla Lezzetli Ev Tarifi
• Яндекс дзен.
• Totalarch.
• Talimatlar, Yapılandırma ve Firmware Freeboot Xbox 360
• Kelimede Sayfalar Nasıl Yapılır: Basit ve eşitli Yöntemler
• Hi-Fi … Hi-Fi недир?
• TV’de DVB-C — Diğer standartlardan farklı olan nedir?
• Ктонановенького.ру.
• Пони rakamlar için saç modelleri: sıradan patlama — youloveit.ru
• Hamilelik sırasında Actovegin: Neden atar, değerlendirme, fiyat meyveyi etkiler.
• Sapan üzerindeki kauçuk figürinlerden, makinede ve kanca üzerinde, видео
• Özel bir evde döşeme ünitesi — olası seçenekler
• Kışın denizde dinlenecek yer: şimdi nereye gidebileceğiniz tatil yerleri
• Domuz haşlanmış tarifi fotoğrafı ile adım adım — 1000.меню
• Yapay ve emziren yenidoğanda bir sandalye ne olmalıdır — ocukların Pediatrisli ve Uzmanlar Mamako’nun Beslenmesi Hakkında Makaleler
• Telefona Viber Nasıl Kurulur — Adım Adım Talimatları
• ikolata Wonder Ağacı: Kakao hakkında ilginç gerçekler
• am Aşamalı Kalem ve Boyalar Nasıl ekilir: Açıklama ve Resimlerle Yeni Başlayanlar İçin Bir Ağaç iziminde Master Sınıfı
• Bilgisayarınızda Hafızayı Büyüt Etme — Ayrıntılı Talimatlar
• Талимат
• Руно кардан адамлар кендин яп
• Инверторный генератор — Güvenilir Elektrik Kaynağı — Интернет Mağaza Tüm Değişiklikler.ru
• Isıtıcı nedir?
• Яндекс дзен.
• Kendi ellerinizle fotoğraf albümü (66 фото) — Yeni başlayanlar için Adım Adım Master Sınıfı
• Pricemedia.
• 5 dakika içinde düşmek — medside.ru
• Подсказка Sari Nasıl giyilir?
• 10 Lezzetli Madmins tarifleri — спасатель
• Sitedeki metin neden kopyalanmadı
• Evde gümüş soda nasıl temizlenir: Siyah ve diğer kirleticilerden, etkili yöntemlerden
• Evde Antoryum Bakımı: Sulama, Bitki, Hastalık ve Zararlıların Yenilmesi, Büyümesi ve ılmıyor
• Fırındaki patlıcanları pişirmenin en iyi yolu — спасатель
• Таблетка nasıl yapılır: tabletten telefona aramak mümkün müdür
• Kendi ellerinizle banyo fırını (110 фото): Yüksek verimliliği, kazanın temeli ve çizimleri ile nasıl bir ocak yapılır?
• Boynundaki bir eşarp bağlamak ne kadar güzel: Nefis seçenekler
• Calla tencerede: Evde bakım, içerik ve çoaltma kuralları,
• Diferansiyelin engellenmesi, neden gerekli olduğunu ve nasıl çalıştığını
• Rüya kendi elleriyle (71 фото) — yeni başlayanlar için adım adım talimatlar
• Giysilerden ve lekelerinden çıkmanın 16 yolu — Rambler / Kadın
• Optimizasyon Ölme Işık FPS yükseltmek
• Boynundaki bir eşarp bağlamak ne kadar güzel
• Bugünün ne olduğunu, ayın aşaması, ay günü, zodyak tabelasında ay — uzay dünyası
• Ve profesyonel döşemeden kendi elleriyle çit: Fotoğraflar ve videoları ile aşamalı talimatlar — Makaleler — Stroyka.ru
• T-10 [1.11.1] — Ağır Tanklar — Tankların Dünyası Resmi Forum
• Яндекс дзен.
• adır kendin yap: ocuklar ve yetişkinler için çadırları terzilik desenleri, şemaları, projeler ve fikirler (en iyi modellerin 85 fotoğrafı)
• Uzun saçlar için 12 basit saç stilleri — спасатель
• Phlizelin duvar kağıdı, uygun teknoloji yapıştırın
• Kulüp dns
• Adım adım talimat + örneklerle ana sınıf
• Kağıt Kilidi Nasıl Yapılır ✅ iGrad.su

ru

• Noel Baba’nın adı nedir?
• İpuçları.
• GTA 5 Yalnız para nasıl yapılır — Internet girişimcileri için VEB Hile Yaprakları!
• Evde shugaring nasıl yapılır (koltukaltı, bikini bölgesi, bacaklar) — saç bilimcisi
• Яндекс дзен.
• анальный çatlakların evde ve ilaçların listesi
• Sabun nasıl yapılır, kendin yap — ilk 10 en iyi tarifler
• Medya nasıl kaldırılır, bir bilgisayardan tamamen alır, talimat — 2020
• Suda lezzetli pirinç lapası hazırlanması için tarif
• Bir bilgisayardan telefona sms nasıl gönderilir: 4 basit yol
• ILive’de sağlığa butkin bir şekilde
• Lovetrue.RU.
• Нешели Бурч: Zodyakların belirtileri yaşlanıyor — satın alırım
• Telefonla bir bilgisayarda Интернет (USB, Bluetooth, Wi-Fi)
• Fortune, eski yeni yılı (13 Ocak) evde anlatıyor: gelecek için, daraltılmış, arzu yerine getirme
• Яндекс дзен.
• Чизкейк лор эвинде тарифи
• Bolero Örgü İğneleri — Schemes, Açıklama ve Video ile 7 Modeller MK
• Яндекс дзен.
• Windows XP Насиль Юкленир

Котел-печь для бани своими руками — чертеж | Сделай сам

Об этом много написано по-разному, но эта тема неисчерпаема.Оказывается, сколько землевладельцев на земле, столько и видов бань существует. И это здорово — есть из чего выбрать!

По жизненным обстоятельствам приходилось париться в Новгородской и Псковской банях, посещал их в Пензе, Украина, однако, живя в Ростовской области, был вынужден улучшить ее с учетом рельефа местности из-за отсутствие дров для разжигания бани. Конечно, ванна — это очищение не только тела, но и души. Не зря говорят: в здоровом теле — здоровый дух!

Что такое баня в современных условиях? Гримерная, где можно раздеться и перевести дух после парилки, парилка с источником нагревающей воды в котле и нагревательными камнями для получения пара, полки, где вас будут взбивать березовым или дубовым веником, и, Конечно же, стены и потолок обшиты вагонкой из твердых пород дерева. Конечно, деревянный пол — без этого не будет неповторимого лесного аромата!

ПЕЧЬ КОТЛА КОТЛА: ЧЕРТЕЖ

1.Печь-котел

2. Ножки

3. Ящик для решетки

4. Горелка для загрузки дров

5. Котелок с горячей водой

6. Дымоход

7. Пластина

8. Колосники

9. Емкость для камней

---

Смотрите также: Какая печь для какой бани — сауна, влажная баня, русская баня? Ценные чаевые

---

Сердце бани, конечно же, печь или, как у меня, топка котла.Говорят, что великое всегда просто. Исходя из этого, я сократил до минимума затраты на изготовление котла и покупку дров для отопления. Моя котельная печь представляет собой металлический прямоугольник шириной 50 см, длиной 60 см и высотой 60 см. Внизу прямоугольника приваривают ножки длиной 10 см. В конце приваривается горелка для загрузки дров, которые лежат на колосниковой решетке, а ниже колосниковой решетки между ножками заменяется металлический ящик для сбора золы.

Сверху вырезается круг диаметром с емкость, который вы вставляете в образовавшееся отверстие.У меня есть такие сковороды: в одном корпусе — эмалированные, в другом — из нержавеющей стали. Вместимость зависит от количества членов семьи. Для меня это было пять ведер, на двоих, наверное, хватит эмалированного ведра. Ручки обрезаются так, чтобы сковорода сидела на бортике, расположенном в самом верху.

На другом конце прямоугольника вверху вырезается еще один круг, диаметр которого равен диаметру сварной трубы — дымохода. У меня труба диаметром 100 мм. На эту трубу надевается труба большего диаметра или прямоугольник для загрузки камней.Между резервуаром для воды и трубой до пола печи приваривается плита высотой 40 см для уменьшения скорости горения дров.

Этот прямоугольник — торцовая топка, в которую приваривается горелка — придвигается вплотную к кирпичной стене раздевалки, из которой загружаются дрова и извлекается ящик с золой. Между печью и стеной, обшитой вагонкой, кладут кирпичи, положенные на край. Также были заложены кирпичи, покрывающие ножки с трех сторон, что исключает возгорание деревянного пола и попадание золы в ванну.Сама печь стоит на бетонном полу.

Таким образом, самым дорогим элементом в печи является емкость для кипячения воды, а сама печь сделана из любого металла, встречающегося в черных металлах. У меня есть листы толщиной 3 мм. Мой дымоход идет наискосок, что дает дополнительное тепло.

Нет отводов.

Горячая вода забирается ведром, холодная — из емкости под полкой, тем же ведром. Все стыки вокруг поддона, выхода трубы и перекрытия над трубой заизолированы шнуром и листовым асбестом.

Размер парилки 2х2 м, гардеробной -1х2 м. Расход дров минимальный, время нагрева 15 минут. — в теплый период, полчаса — зимой.

Сейчас мы с женой живем в Таганроге. Здесь ввиду многолюдности построек пришлось отказаться от печи.

Но в сарае я взял обшивку размером 1,5х2 м и установил купленный электрогенератор. Работает на электричестве, потребляемая мощность 2,6 кВт, всего за 2 часа температура зимой поднимается до 80 °, на что уходит всего 7 рублей.

Два года назад эта чудесная печка стоила 8000 рублей, но оно того стоит. И выпускается в разных вариантах.

© Автор: Василий ЛЕЩЕНКО, Таганрог, Ростовская область,

ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВЫЕ. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

---

Подписывайтесь на обновления в наших группах и делитесь.

Давай дружить!

Как сделать фундамент под печь в бане своими руками?

Возведение фундамента под печь в бане осуществляется на этапе создания фундамента под баню. Технология создания фундамента печи не слишком трудоемка, но требует нескольких важных нюансов. Далее мы поговорим о том, как сделать фундамент под металл и печь в бане из кирпича!

Назначение фундамента под печь

Устройство фундамента под топку в бане своими руками

Наличие фундамента под печь в бане обязательно.Духовка, будь то металлическая или кирпичная, имеет значительный вес и, соответственно, несет нагрузку на пол конструкции в бане. Если не построить прочный фундамент под печь, то со временем конструкция начнет негативно влиять на конструкцию пола, в результате пол и сама печь начнут деформироваться, что повлечет значительные затраты на ремонт и то и другое.

Следовательно, для нормального функционирования печи и всей бани необходимо в процессе строительства фундамента для бани дополнительно соорудить фундамент под печь.Обратите внимание, что оба подвала должны быть на одинаковой глубине (ниже точки замерзания), но всегда на небольшом расстоянии друг от друга. Это связано с тем, что во время морозов грунт сжимается (либо расширяется), тем самым деформируя конструкцию основания, и что бы деформация одного фундамента не влияла на другие, лучше оставить между ними небольшой зазор в 4- 5 см.

Устройство подвала под топку в бане

Сегодня существует два основных типа печей для бани: металлические и кирпичные.Еще есть газовые, дровяные и электрические печи, но не о них!

Фундамент под металлическую и кирпичную печь в бане различаются, из-за большой разницы в весе печи, а значит и нагрузке на фундамент.

Металлическая печь для бани весит примерно 150 кг, но кирпичная печь намного тяжелее и может превышать 450 кг (все зависит от габаритов печи). Рассмотрим подробнее, как сделать фундамент под металлическую и кирпичную печь в бане своими руками!

Фундамент под металлическую печь

Фундамент под металлическую печь

Глубина фундамента под металлическую печь должна быть не менее 50 см, лучше, если глубина ниже глубины промерзания грунта.

Для удобства восприятия информации технология создания фундамента под металлическую печь в бане разбита на следующие этапы:

1. Сначала выкапываем котлован, размером 50 см * ширину и длину топки (например 50 * 50 * 120)
2. Дно котлована тщательно утрамбовано и засыпано 30-сантиметровым слоем гравия.
3. Поверх щебня засыпать приготовленный цементно-песчаный раствор в соотношении 1: 4 (толщина слоя должна составлять несколько сантиметров)
4. Дождавшись полного затвердевания раствора, после этого проводят гидроизоляцию цементной стяжки с помощью рубероида.
5. Поверх кровельного материала бетонный раствор (он будет выступать в качестве фундамента) в соотношении 1доля цемента: 2,5 пропорции песка: 4 доли щебня.
6. Пока бетон еще влажный, с помощью уровня проверьте его ровность и при необходимости выровняйте.
7. Незабываемый, фундамент находится на 30-40 см ниже чистого пола, поэтому, если вы хотите получить топку на полу будущего, поверх фундамента необходимо провести кладку огнеупорного кирпича в 3-4 ряда.Муфту нужно реализовывать не по контуру топки, а по всей площади фундамента.

   Кладка на фундамент под печь

Фундамент под кирпичную печь

Фундамент под кирпичную печь

Создание фундамента под кирпичную печь в бане своими руками — процесс более трудоемкий, т.к.нагрузка на фундамент увеличивается в 4 и более раз.

Снова разделим весь процесс создания фундамента под печь на этапы:

1. Как и в предыдущем случае, яма Роя, но на этот раз глубиной не менее 70 см. Ширина и длина ямы должны быть на 20 см больше, чем размеры будущей кирпичной печи.
2. Дно котлована тщательно утрамбовывают и засыпают слоем песка 15 см, который заливают водой и утрамбовывают трамбовкой
3. Поверх 15-дюймовой подушки из песка засыпают 20-сантиметровый щебень (битые кирпичи, камень и т. Д.).). На щебень слой засыпают немного песка, заливают водой и уплотняют весь слой. Песок должен быть полностью засыпан всеми пустотами, чтобы он спал до тех пор, пока песчаная подушка не удерживается поверх слоя щебня.
4. Поверх насыпного слоя щебня 10 см щебня, опять же, аккуратно утрамбованный
5. Для щебня деревянная опалубка. Мы сослались на то, что размеры котлована надо делать на 10 см больше с каждой стороны, какого размера печь для бани. Деревянная опалубка должна быть меньше размеров котлована и полностью соответствовать габаритам топки.Высота деревянной опалубки должна превышать уровень земной поверхности на 15 см.
6. Внутри деревянные формы, уложенные друг на друга, армированные слоем стальных стержней диаметром 12 мм.

   Армированный слой и опалубка фундамента под печь в бане

7. Поверх армированного слоя бетонного раствора по всей высоте опалубки
8. Когда фундамент под кирпичную печь полностью затвердеет, сбивают деревянную опалубку.
9. Имеем 10 см свободного пространства между стенками фундамента и краями котлована.Сначала стену подвала следует покрыть растопленной смолой (примерно 2-3 раза), затем на свободном пространстве рекомендуется создать небольшой дренажный слой из крупного песка или мелкого гравия.

Вот собственно вся технология возведения фундамента под кирпичную печь в бане своими руками. Как видите, сделать фундамент под печь в бане не очень сложно, а главное это сэкономит ваши деньги, т.к. профессионально дорого!

Фундамент под топку в бане

В то же время обратите внимание, что, если вы ошиблись, сделав фундамент (где его сохранят), через несколько сезонов фундамент начнет деформироваться, что приведет к растрескиванию фундамента и топки, но это повлечет за собой высокую затраты на ремонт помещений!

КОНСЕРВЫ ~ варенье ~ pepr 1 целое КУХОННОЕ ПОЛОТЕНЦЕ ~ верх кнопки ~ навесная плита

КОНСЕРВЫ ~ варенье ~ pepr 1 целое КУХОННОЕ ПОЛОТЕНЦЕ ~ верх кнопки ~ навесная плита

• Home
• КОНСЕРВЫ ~ варенье ~ pepr 1 целое КУХОННОЕ ПОЛОТЕНЦЕ ~ кнопка вверху ~ навесная плита

КОНСЕРВЫ ~ варенье ~ pepr 1 целое КУХОННОЕ ПОЛОТЕНЦЕ ~ кнопка вверх ~ навесная плита.КОНСЕРВЫ ~ джем, кисель, перец, варенье, яблочное масло! Для себя и подарков! Одно (1) целое полотенце, сложенное пополам с пришитым красным верхом, чтобы повесить на стойку плиты, барную стойку и т. Д. Состояние: Новое: Совершенно новый, неиспользованный, неоткрытый и неповрежденный предмет в оригинальной розничной упаковке ( где применима упаковка). Если товар поступает напрямую от производителя, он может быть доставлен не в розничной упаковке, например в простой коробке или коробке без надписи или полиэтиленовом пакете. См. Список продавца для получения полной информации.См. Все определения условий ： Модель: ： НЕТ ， Тип: ： Полотенце для рук ： Страна / регион производства: ： США ， Цвет: ： Многоцветный ： Материал: ： МУХОВНЫЙ ХЛОПОК ， Бренд: ： КАЧЕСТВО ： Рисунок: ： КОНСЕРВЫ ~ джем ~ перец ~ желе ， UPC: ： Не применяется ，

Главное меню

КОНСЕРВЫ ~ варенье ~ pepr 1 целое КУХОННОЕ ПОЛОТЕНЦЕ ~ верх кнопки ~ подвесная плита

КОНСЕРВЫ ~ варенье ~ pepr 1 целое КУХОННОЕ ПОЛОТЕНЦЕ ~ верх кнопки ~ навесная плита, целиком КУХОННОЕ ПОЛОТЕНЦЕ ~ верх кнопки ~ навесная плита КОНСЕРВЫ ~ варенье ~ перец 1, Одно (1) целое полотенце, сложенное пополам с пришитым красным верхом, чтобы повесить на плиту, барную стойку и многое другое, КОНСЕРВЫ КОНСЕРВЫ ~ варенье, желе, перец, консервы , яблочное масло, Для себя и подарков, Узнайте больше о наших бестселлерах и многое другое Абсолютно БЕСПЛАТНЫЕ образцы и доставка на следующий день.КОНСЕРВЫ ~ варенье ~ перец 1 целое КУХОННОЕ ПОЛОТЕНЦЕ ~ пуговица сверху ~ плита с похмелья КОНСЕРВИРОВАНИЕ.

КОНСЕРВЫ ~ варенье ~ перец 1 целое КУХОННОЕ ПОЛОТЕНЦЕ ~ верх кнопки ~ навесная плита

Предлагает похоронные услуги в:
Лейк-Каунти ~ Кук ~ МакГенри

Авторское право 2020 ~ Northern Illinois Funeral Services, Inc.

Этот веб-сайт использует файлы cookie для улучшения вашего опыта. Мы предполагаем, что вы согласны с этим, но вы можете отказаться, если хотите.Настройки файлов cookie ПРИНЯТЬ

Политика конфиденциальности и использования файлов cookie

КОНСЕРВЫ ~ варенье ~ pepr 1 целое КУХОННОЕ ПОЛОТЕНЦЕ ~ верх на пуговицах ~ навесная плита

Одно (1) целое полотенце, сложенное пополам с пришитым красным верхом, чтобы повесить его на решетку плиты, барную стойку и многое другое, КОНСЕРВЫ ~ джем, желе, перец, варенье, яблочное масло. Для себя и подарков. Узнайте больше о наших бестселлерах и многое другое. Абсолютно БЕСПЛАТНЫЕ образцы и доставка на следующий день.

Купание с младенцем

Купание с младенцем может быть более чем нормальным явлением! Для начала, что может быть лучше, чем прижать к себе малышку любовью и укрепить привязанность, чем прижиматься к нему кожа к коже? Купание ребенка в ванне с теплой водой также может успокоить крик: ваш ребенок, вероятно, успокоится, когда почувствует ваше тело рядом со своим, теплой водой и сменой декораций.Еще один плюс купания с малышом? Вы непременно почувствуете благополучие, и это обязательно омнет ее. Некоторым мамам нравится кормить грудью в ванне, так как теплая вода может помочь с выделением молока. А принятие ванны с младенцем может даже сэкономить время: после того, как вы вымыли ее (и укоренились в одном-двух объятиях), передайте ее своему партнеру и завершите небольшим личным времяпрепровождением в ванне.

Конечно, купание с младенцем — это совсем другая игра с мячом, чем мытье в одиночестве.О чем следует помнить:

Подождите, пока она не станет достаточно взрослой. Не погружайте ребенка в воду, пока у него не отпадет пуповина и не заживет пупок. Придерживайтесь ванночек с губкой и переходите к другой тактике связывания, например, к уходу за кенгуру (прижимайте обнаженное тело ребенка к своей обнаженной груди).

Убедитесь, что вода в самый раз . Это должна быть температура тела или чуть теплее (используйте термометр, если вы не уверены) и не глубже двух-трех дюймов.

Соберите все необходимое до того, как вы войдете в ванну, включая все предметы, которые вы будете использовать для купания ребенка (гель для душа, шампунь, мочалки, полотенца). Если вы что-то забыли, пропустите это или возьмите ребенка с собой, если вам это нужно сейчас. Никогда, никогда не оставляйте ребенка одного в ванне, ни на секунду.

Шаг в воду без ребенка. Не , а не , пытайтесь залезть в (скользкую) ванну, держа своего (скользкого) малыша.Уложите ее на надувное сиденье или автокресло рядом с ванной, сядьте в нем и потянитесь за ней. А еще лучше пусть ваш партнер передаст ее вам.

Возьми в руки. Если в вашей ванне нет нескользящего коврика, положите его прямо сейчас, чтобы не скользить: даже если вы сидите, ваш ребенок легко может прыгнуть, если вы поскользнетесь. А когда вы принимаете ванну с малышом, всегда держите его обеими руками. Попробуйте согнуть колени и позволить малышу откинуться на бедра лицом к вам.

Держите ее влажной и теплой. Используйте пластиковый стакан, чтобы время от времени наливать воду на тело ребенка, чтобы он не замерз.

Сделайте безопасный выход. Когда время купания ребенка закончится, выполните действия, которые вы выполнили, чтобы попасть в ванну, в обратном порядке: поместите ребенка в его надувное кресло или автокресло и оберните вокруг него полотенце или передайте его кому-нибудь еще, прежде чем выйти.

Настоящая прелесть купания с младенцем в том, что это опыт, которым вы можете поделиться на долгие месяцы.Конечно, к тому времени принятие ванны с малышом будет больше похоже на игру в воде, чем на прижимание к груди, но это нормально.

Удачи!

Как приготовить парафиновый воск для рук и ног

Парафиновые средства для рук и ног используются в спа-салонах и салонах для удержания влаги. Они смягчают кожу, делая ее подготовленной для идеального маникюра или педикюра. Однако посещение салона каждую неделю не всегда входит в бюджет. К счастью, вы можете самостоятельно обработать парафином в домашних условиях за небольшую часть стоимости.

Преимущества воска

Регулярное лечение воском дает несколько преимуществ. Успокаивающий воск теплый, и процедура предлагает вам полные 30 минут, чтобы расслабиться и вообще ничего не делать. В то же время он увлажняет кожу и открывает поры, делая ее мягкой и сияющей.

Если у вас есть суставные или мышечные боли в ногах или руках, вы получите дополнительную пользу от воска. Тепло улучшает кровообращение и может облегчить боль, вызванную такими заболеваниями, как артрит.Однако сначала обязательно посоветуйтесь с врачом.

Что вам нужно

Вы можете купить прекрасную парафиновую ванну от Dr. Scholls и других производителей, в которой есть все необходимое. В качестве альтернативы вы можете приготовить самостоятельно, используя пароварку, форму для запекания и пакеты для сэндвичей. Парафиновый воск проще всего найти в отделении консервирования местного продуктового магазина или в Интернете.

Некоторые воски предварительно ароматизированы успокаивающими эфирными маслами, такими как лаванда.Вы также можете добавить его в воск без запаха с вашими любимыми эфирными маслами.

Для рук или ног вам понадобятся следующие принадлежности. Если вы планируете делать и то, и другое одновременно, удвойте это количество. Однако воск можно использовать повторно, и его просто нужно снова растопить. Это может сэкономить вам еще больше денег, и вы можете продлить спа-процедуру до целого часа, если будете обрабатывать ноги и руки отдельно.

• 1 блок парафина (около 4 унций)
• 30 г масла (кокосовое, миндальное, оливковое или масло жожоба)
• 20 капель эфирного масла, например, лавандового
• 2-3 капли оливкового или кокосового масла (для покрытия рук)
• Запеканка, смазанная маслом
• Пластиковые пакеты для сэндвичей (по рукам и ногам)

30-минутный сеанс воска в домашних условиях

Следующие инструкции относятся к уходу за руками, хотя они также действуют на стопы.

1. Растопите парафин, унцию масла и эфирное масло в пароварке.
2. Очень осторожно вылейте воск в смазанную маслом посуду и подождите, пока на поверхности воска не образуется корка. Когда это происходит, температура должна быть примерно такой, чтобы вы могли погрузить в воду руки. Вы можете дважды проверить это с помощью кухонного термометра. Температура не должна превышать 125 F, иначе вы обожжете кожу.
3. Проверьте воск на запястье, чтобы убедиться, что температура не слишком высокая.
4. Подготовьте руки, тщательно вымыв и высушив их. Нанесите на руки несколько капель оливкового или кокосового масла (кокосовое масло лучше пахнет).
5. Несколько раз окуните каждую руку в воск, пока не получите несколько слоев воска. Старайтесь наносить от пяти до 10 слоев воска.
6. Попросите кого-нибудь помочь вам надеть пакеты для сэндвичей на каждую руку, затем сесть и расслабиться примерно на 30 минут. Также можно обернуть руки полиэтиленовой пленкой.
7. Для дополнительной пользы накройте руки банным полотенцем и подождите, пока внутри не останется тепло.(Это идеальное время, чтобы немного посмотреть телевизор.)
8. Чтобы удалить воск, просто снимите его, начав с запястья и продвигаясь к кончикам пальцев. Воск должен отрываться большими участками. Обязательно запечатайте его в пластик и сохраните для следующего раза.
9. Сделайте себе небольшой массаж рук, и все готово.

Советы по безопасности

Горячий воск, используемый для этого лечения, следует использовать с осторожностью. Обязательно соблюдайте несколько советов по безопасности, чтобы предотвратить ожоги или несчастные случаи.

• Всегда проверяйте воск перед тем, как погрузить в него руки или ноги. Он может легко обжечь кожу. Кроме того, не окунайтесь так глубоко, как на первом слое. Горячий воск из нового слоя может просочиться под предыдущие слои и вызвать ожоги.
• Никогда не нагревайте воск в микроволновой печи и не оставляйте пароварку без присмотра. Этот тип воска плавится при низких температурах, поэтому он идеально подходит для этого использования, но он также может легко воспламеняться, если станет слишком горячим.
• Не делайте это лечение, если у вас есть открытые язвы или сыпь на коже.Перед тем, как попробовать, убедитесь, что все очищено и на вашей коже нет пятен.
• Если у вас есть какие-либо кожные заболевания или проблемы со здоровьем, такие как плохое кровообращение, спросите своего врача, можно ли вам использовать парафиновый воск.

Как сохранить топливо теплым во время работы канистровой печи

Введение

Цель этой статьи состоит в том, чтобы представить читателю несколько различных методов, которые можно использовать для поддержания топлива в тепле во время работы газовой печи при отрицательных температурах.

Сначала я предложу некоторую основную информацию о канистре с топливом, которая может быть интересна тем, кто неопытен в его использовании.

Топливо

Обычно доступные канистры для топлива, используемые для кемпинга и туристических походов, содержат некоторую комбинацию трех видов топлива — пропана, изобутана и н-бутана. Они имеют несколько разные физические свойства, но все они выделяют примерно одинаковое количество БТЕ (тепла) при горении. Эти газы сжимаются в их (в основном) жидкую форму, когда они находятся внутри баллона, и когда клапан печи открывается, испаренная форма газа может выйти из баллона.Мы зажигаем этот газ и начинаем кипятить воду или готовить пищу.

Недавний опыт показывает, что все большее количество брендов канистр также содержат углеводороды более высокого порядка, относящиеся к категории воска, и небольшое количество мелкой пыли или грязи. объем проводимой «доработки» кажется снижается, особенно в Китае.

Основное различие между тремя газами — это температура, при которой жидкость испаряется в газообразное состояние, которое требуется нам для ее сжигания. Ниже приводится список трех газов с указанием температуры испарения каждого на уровне моря:

Пропан	-44 ° F (-42 ° C)
Изобутан	+11 Ф (-12 С)
н-бутан	+31 Ф (-0.56 С)

Как видите, н-бутан бесполезен при отрицательных температурах, поскольку он не испаряется. По этой причине я считаю важным не использовать топливо, содержащее н-бутан. Летом это нормально, а зимой — нет. Мы хотим, чтобы в баллоне было как можно больше пропана, а остальное — изобутан. Есть еще один факт, о котором следует знать — эти температуры испарения становятся ниже по мере того, как человек поднимается на высоту, поскольку пониженное атмосферное давление позволяет газам испаряться легче.Например, изобутан испаряется при температуре +2,3 F (-16,5 C) на высоте 5400 футов (2550 м).

Кроме того, есть еще кое-что, что нужно учесть. Когда топливо «выкипает» из жидкого состояния в газ, оно отбирает тепло у баллона. Это называется скрытой теплотой парообразования, и потеря тепла происходит автоматически. Таким образом, канистра остывает сама, когда печь работает, и становится холоднее, чем температура окружающей среды.

Теперь мы видим, что есть два условия, которые мы должны преодолеть — температура окружающей среды и самоохлаждение канистры.Есть множество способов добиться этого.

ВНИМАНИЕ!

Перегрев канистры с топливом может иметь тяжелые последствия, включая серьезные травмы, смерть и лесные пожары. Министерство транспорта США требует, чтобы эти канистры с топливом были безопасными для транспортировки при температурах до 50 C (+122 F). При обычном использовании в полевых условиях, если канистра слишком горячая, чтобы вы могли с ней дотронуться (выше +104 F или +40 C), ее необходимо немедленно охладить. Это известно как «сенсорный тест». Смотрите нашу статью о взрывающихся газовых баллонах для получения более подробной информации.Вы сами должны убедиться, что не перегреете канистру и не заставите ее взорваться.

Способы утепления

Ниже приводится список различных методов, которые доказали свою эффективность при нагревании канистры с горючим. Некоторые из них лучше других, и это будет обсуждаться, когда я опишу каждую технику индивидуально. Имейте в виду, что нагревание канистры обычно не требуется при температуре окружающей среды выше нуля.

1. Носите канистру днем ​​в рюкзаке за спиной.
2. Храните баллончик в теплом кармане пальто или спите с ним ночью.
3. Если у вас есть костер, поместите канистру и печь близко (но не слишком близко) к огню.
4. Прогрейте дно канистры маленькой бутановой зажигалкой; свеча тоже подойдет.
5. Используйте водяную баню.
6. Поместите грелку для рук под канистру.
7. Используйте экран с ИК-отражателем.
8. Используйте лобовое стекло 3/4.
9. Используйте медную ленту или провод теплообменника.
10. Используйте выносную перевернутую канистру-печь.

Мы рассмотрим каждый из них более подробно. Но что бы вы ни делали, помните про сенсорный тест.

Носите канистру днем ​​в рюкзаке за спиной

Ваша спина по крайней мере теплая, а иногда и горячая от пота. Вода в бутылке, которая находится внутри вашего рюкзака у спины, остается жидкой, не так ли? Таким образом, канистра, размещенная рядом с бутылкой, также будет оставаться теплой. Ну а пока пака не снимешь, тогда все начнет остывать.

Храните канистру в теплом кармане пальто, у подножия спального мешка или одеяла

Это особенно полезно, если вы только что достали из рюкзака теплую канистру. Канистра должна сразу быть в рабочем состоянии, но она будет медленно остывать, и ее нужно будет снова нагреть. Этого решения может быть недостаточно, если вам нужно растопить много снега, что занимает много времени и может привести к значительному охлаждению канистры.

Поставьте канистру и печь возле костра

Это, конечно, работает, но вы должны следить за температурой канистры, пока она находится рядом с огнем.Это не обязательно должно быть выше +50 F (+10 C). Подумайте о том, чтобы поставить термометр рядом с основанием канистры, чтобы убедиться, что он не перегревается. Преимущество использования костра в том, что никакого дополнительного оборудования не требуется, но для этого вам понадобится костер. Это может стать проблемой, когда вы впервые выйдете из палатки и захотите кофе ПРЯМО СЕЙЧАС! (Или если на улице воющий шторм).

Согреть канистру зажигалкой или свечой

Это добавляет тепла, достаточного для запуска печи.Однако вам нужно будет постоянно подогревать канистру таким образом, чтобы она оставалась достаточно теплой, чтобы преодолеть самоохлаждение. Свеча будет хорошо работать, если ваша плита будет подвешена над ней на нужной высоте. Это оставляет ваши руки свободными. Если вы полагаетесь на зажигалку, обратите внимание, что большинство одноразовых зажигалок работают на н-бутане, который необходимо держать в тепле в кармане. Они не работают при температуре ниже +32 F (0 C). Однако нагрев дна канистры зажигалкой позволит печи проработать достаточно долго, чтобы другие методы (№ 7, 8 и 9) взяли верх.

Используйте воду, чтобы нагреть канистру

До тех пор, пока вода не замерзла, канистра будет достаточно теплой, чтобы можно было легко испарить изобутан, а если вода достаточно теплая, в ней также будет переходить н-бутан. Пропан все равно подойдет. То есть, пока вы его не исчерпаете.

Для удержания воды можно использовать все, что угодно: тарелку для ужина, большую чашку или крышку чего-нибудь еще, например. На фотографии выше показана нижняя чашка Jetboil: для канистры объемом 4 унции (110 г) требуется около 4 жидких унций (~ 120 см3 / мл) воды.

Вы также можете использовать пластиковую крышку, которая точно соответствует дну канистры, чтобы запечатать немного воды. Переверните канистру, налейте воду в углубление и закрепите крышку на дне. Это надолго сохранит тепло канистру. Его преимущество в том, что теплая вода не будет охлаждаться за счет испарения в очень холодных условиях. Дно 110-граммовой канистры вмещает около 2,0 жидких унций (59 см3 / мл) воды; канистра 220 г вмещает 3 жидких унции (89 см3 / мл). У вас может быть специальная маленькая бутылочка, которую вы можете снова наполнить и согреть в кармане.Если вы собираетесь таять снег, вам нужно будет время от времени заменять воду более теплой. При использовании обоих этих методов лучше всего иметь основание для изоляции контейнера от холодной земли, которое действует как теплоотвод.

Ваша моча теплая и стерильная, и она отлично подходит для нагревания канистры. Некоторые люди могут испытывать отвращение к такому подходу, но его следует помнить в случае возникновения чрезвычайной ситуации.

Подставьте грелку для рук под канистру

Включите изолирующую основу с воздухопроницаемым слоем сверху, чтобы воздух попадал в грелку для рук (для этого хорошо подходит углеродный войлок, а также слой или два из флиса весом 300).Одним из недостатков является вес самих грелок для рук (0,75 унции или 21 г каждый), которые необходимо выносить как мусор.

Здесь показаны базовые компоненты (пластиковая крышка с пеной EVO 1/8 дюйма, кусок углеродного войлока и грелка для рук в белом пакете) слева, а также канистра / плита на грелке для рук и основание справа.

Я предпочитаю использовать одну из крышек чашек для печенья, чтобы закрепить грелку для рук внутри дна канистры. В него с помощью дырокола проделывают несколько отверстий, чтобы создать вентиляцию (кислород), необходимую для работы грелки для рук.

Я обнаружил, что использование грелки для рук повысит температуру дна канистры на 20 F (11 C) по сравнению с окружающей средой, что позволит канистру пропана / изобутана работать при +10 F (- 12,3 С). Различные бренды будут оставаться активными в течение 5-10 часов, что позволит вам легко перекусить.

Этот метод лучше всего работает, если вы используете уютную канистру, которая помогает удерживать тепло. Можно сделать из пузырчатой ​​пленки или Reflectix, углеродного войлока, толстого флиса, пенопласта с закрытыми порами или неопрена.
