Благодаря небольшой печи с камином внутри дома удается устроить обогрев живым пламенем. Подобными конструкциями ценители оригинальных и практичных решений часто оснащают дачи и загородные коттеджи.

Сильные стороны печи-камина из кирпича

Развитие технологий происходит синхронно с появлением новых запросов у людей. В результате традиционные конструкции из кирпича постепенно заменяются усовершенствованными аналогами. Печи-камины представляют собой моноблоки, где один трубный канал монтируется на единой платформе. При этом важно не забывать об особенностях функционирования каждого из элементов.

Для каминов характерен обогрев помещений посредством прямого излучения, что подразумевает нужду в объемной топке и интенсивной тяге. Печи работают совершенно по-другому – для них необходим многоканальный дымоход. Чаще всего в кирпичной конструкции имеется варочная поверхность и духовой шкаф. Это дает возможность хорошим хозяйкам готовить многочисленные вкусные блюда.

С помощью традиционной печи можно эффективно обогревать помещения, хотя в эстетическом плане эти сооружения не обогащают интерьер. Это является серьезным недостатком, ведь созерцание огня может успокоить после тяжелого рабочего дня. Особенно это актуально для современной жизни с ее невероятными скоростями: на фоне экстремальных нагрузок важно не забывать о полноценном отдыхе.

К положительным характеристикам печки камина для дома можно отнести:

Эффективность. Скорость обогрева помещения очень высокая.

Функциональное разнообразие. Печь и камин можно запускать одновременно, или по раздельности. Для этого в конструкции имеется поворотный шибер. Благодаря специальным задвижкам появляется возможность выбрать нужный вариант. Речь идет об использовании камина осенью, подогреве лежанки, готовке пищи на варочной поверхности.

Высокий КПД (до 80%).

Простое обслуживание. Это облегчается наличием под каждой топкой зольника с дверцами.

Долговечность. Когда за дело берется опытный мастер, камин печь для дома из кирпича служит не один десяток лет без всяких поломок.

Если все сделать правильно, печка-камин сможет существенно преобразить внутренность помещения. Это предусматривает изготовление чертежей и продумывание конфигурации сооружения. Финишная отделка конструкции обычно осуществляется посредством гладких или рельефных изразцов.

Материалы и инструменты

Кирпичная печь камин для дома относится к сложным конструкциям, поэтому перед началом строительных мероприятий важно изготовить проект камина из кирпича с порядовкой. Для самостоятельной реализации лучше отказаться от замысловатых схем. Недостаточный опыт может стать причиной серьезных ошибок, которые дают о себе знать в ходе эксплуатации.

Приступая к строительству обогревающего сооружения, необходимо обзавестись следующими инструментами и материалами:

Болгаркой с алмазным диском, кельмой, резиновой киянкой, отвесом, уровнем, рулеткой.

Рубероидными листами, щебенкой, глиной, цементом, песком.

Стальными уголками, арматурными прутами.

Досками для обустройства опалубки, металлическими листами.

Чугунной варочной плитой с конфорками, духовым шкафом, дверкой с жаропрочным стеклом.

Каминными задвижками, железными дверцами, колосниковыми решетками, дымовыми заслонками.

Особенно тщательно нужно подбирать кирпич для каминов и печей, т.к. его качество напрямую влияет на продолжительность службы сооружения.

Огнеупорный кирпич представлен рядом разновидностей:

Шамотный. Служит для сооружения объектов, используемых при повышенных температурах. Составными компонентами материала выступает тугоплавкая глина, крупный кварцевый песок и графит. С виду эти светло-бежевые элементы с коричневыми вкраплениями способны отлично аккумулировать тепло.

Кварцевый. Специализации материала – прямое соприкосновение с огнем или металлом. Важно учесть, чем кварцевый кирпич плохо переносит воздействие химических веществ.

Теплоизоляционный. Задача этого материала – обеспечить изоляцию необходимого пространства от горячих стенок. В случае пренебрежения этой рекомендацией возможны самые печальные последствия, вплоть до возникновения пожара.

Строительные работы

Совет: Используйте наши строительные калькуляторы онлайн, и вы выполните расчеты строительных материалов или конструкций быстро и точно.

На начальном этапе строительных работ важно определиться с местом, где будет стоять печь. Чаще всего применяют схему расположения, когда топка с варочной плитой находится со стороны кухни, а камин – со стороны гостиной. Не в каждом доме такая схема возможна, так что приходится действовать, в зависимости от ситуации.

Порядок возведения печки камина для дома из кирпича:

Фундамент. Нужно выкопать котлован, засыпав его дно щебнем. Для трамбовки и выравнивания слоя камня используется специальное приспособление.

Сооружение опалубки. Материалом выступает струганная доска. После этого можно заливать цементный раствор.

На застывание основания обычно дается неделя. Далее проводится укладка первого кирпичного ряда. В качестве гидроизоляции поверх цементной стяжки застилают слой рубероида.

Кладка кирпича. Процедура реализуется по ранее выбранной схеме. Также проводится монтаж печного литья. При отсутствии должного опыта рекомендуется применять порядовку, иначе придется заново переделывать работу. Чтобы кирпичи лучше сцеплялись с раствором, их нужно за сутки до укладки замочить в воде. По ходу кладки проводится заглаживание внутренних сторон печи. В дальнейшем это убережет стенки печного камина от оседания пепла и сажи.

Сооружение дымохода. По ходу этой процедуры большое значение имеет точное соблюдение норм пожарной безопасности. На участках прохождения трубы сквозь перекрытия необходимо провести изоляцию огнеупорным материалом.

Сушка. Подразумевается пауза в работе на несколько недель, в течение которых кладка высыхает в естественных условиях.

Активная сушка. Предусматривает периодическое протапливание печи, до приобретения кладочными швами равномерного оттенка.

Чтобы добиться максимальной долговечности печного камина для дома, необходимо точно соблюдать пропорции при замешивании кладочного раствора. Речь идет о смеси, в состав которой входит глина, песок и немного цемента. Она должна быть достаточно пластичной и не трескаться под воздействием высоких температур. Надежнее всего воспользоваться составами из специализированных магазинов, качество которых подтверждается соответствующими сертификатами. Читайте также: «Как сделать камин в доме своими руками – пошаговая инструкция».

Печь камин своими руками: схемы, чертежи + фото

Захотели сложить самостоятельно печь или камин? На первый взгляд эта задача кажется слишком сложной, особенно если у вас нет опыта кирпичной кладки.

Печь камин своими руками чертежи и сборка печи

На самом деле многие владельцы домов успешно выкладывают печи-камины своими руками, чертежи и схемы-порядовки которых мы хотим предложить вашему вниманию. Используя их, а также рекомендации по кладке, вы сможете обрести необходимые навыки и сэкономить на оплате труда профессионалов.

Содержание

Что такое чертеж и схема-порядовка
- Печь-камин: технология кладки
- Схема-порядовка каминной печи
- Чертеж и схема углового камина с круглой аркой
- Чертеж и схема углового камина с прямой аркой
- Простой пристенный камин с прямым дымоходом
- Пристенный камин с подиумом

Первое, в чем стоит разобраться, это понятия эскиза, чертежа и порядовки камина. Эскиз – это рисунок, на котором указан внешний вид печи или камина, полностью или частично, в одном или нескольких видах. По эскизу можно понять расположение топки, зольника, дымохода, заслонок и других элементов, а также принцип работы печи. Чертеж выполняют в масштабе, на нем указывают размеры будущей печки, как правило, приближенно, так как точные размеры сильно зависят от толщины шва. Схема-порядовка – это схема кладки каждого из рядов камина или печи с указанием номера ряда, расположения и типа кирпича, дверок, заслонок, опорных элементов. Если ряды повторяются, фрагменты схемы объединяют в один, с указанием всех однотипных рядов.

Если вы решили научиться строить печи камины своими руками, чертежи помогут вам определить их габаритные размеры, по эскизу можно разобраться с назначением отдельных элементов и направлением движения дымовых газов, а схема-порядовка подскажет, сколько нужно кирпича и как его класть. Те, кто уже строил печи камины своими руками, чертежи используют далеко не всегда – по схеме они могут определить и габариты печи, и принцип ее работы. Попробуем и мы разобраться в этом увлекательном деле на примере простой печи-камина.

Печь-камин: технология кладки

Такая печь представляет собой простой, но надежный источник тепла для гостиной или дачного дома. Топка большая, как у камина, но закрыта дверцей со стеклом – это делает печь безопасной и удобной в использовании. Под топкой расположен зольник для удаления продуктов горения. Дымовой канал более сложный, чем у традиционного камина, горячий дым, проходя по нему, хорошо нагревает стенки печи, поэтому она обладает большей теплоемкостью по сравнению с обычными каминами.

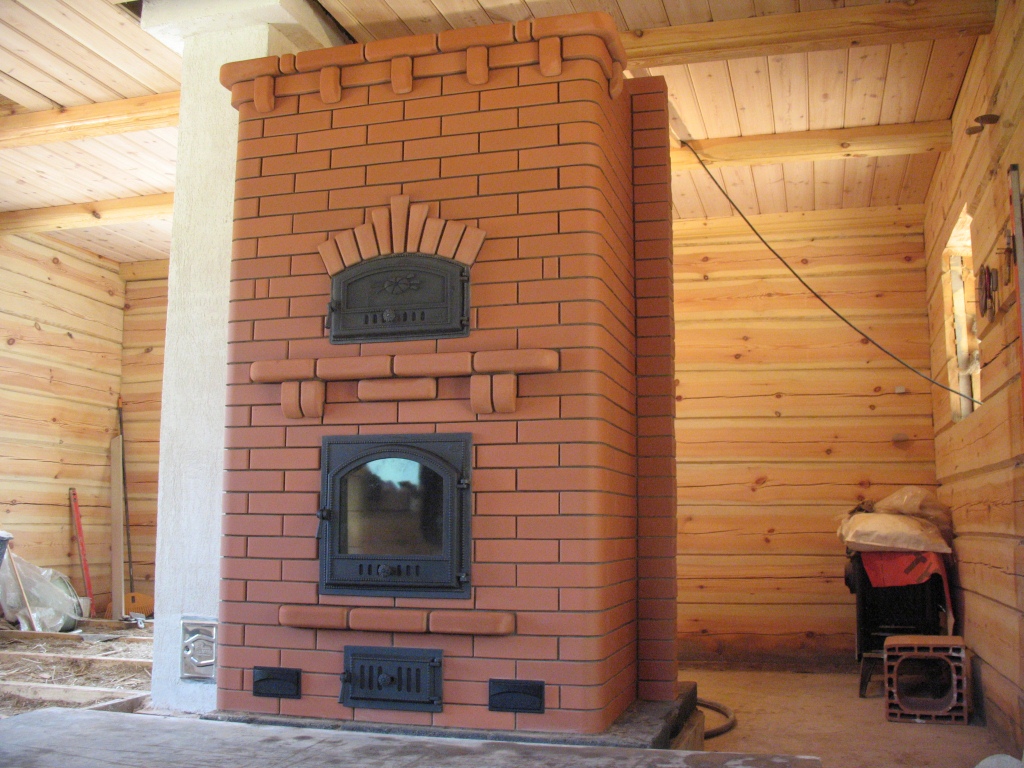

Печь камин — фото

Для печи-камина используют полнотелый керамический кирпич в количестве 620 штук и шамотный – 100 штук, огнеупорный кладочный раствор на основе глины «Мертель-28» — около 25 кг, кладочный раствор глиняно-песчаный – 300 кг. Кроме этого необходимы дверки: для топки – дверца каминная с жаропрочным стеклом, размер 50х48 см, три прочистные дверцы 14х13 см, а также одна поддувальная с размерами 25х13 см, и две заслонки: 30х19 см и 27,5х15,5 см.

Огнеупорный раствор используют для кладки шамотного кирпича, керамический кирпич кладут на обычный глиняно-песчаный раствор. Раствор готовят по инструкции на упаковке.

Схема-порядовка каминной печи

Первые два ряда – основание, так называемый под печи. В третьем ряду начинают выкладывать дымовой канал и устанавливают прочистные и поддувальную дверки. В четвертом и пятом ряду продолжают кладку дымового канала, а в шестом начинают выкладывать дно топки из шамотного кирпича – на схеме он окрашен в желтый цвет. Продолжают класть топку из шамотного кирпича на огнеупорный раствор и стенки на глиняно-песчаный в седьмом, восьмом и девятом рядах. Устанавливают колосник между топкой и зольником.
Схема кладки первых рядов печи-камина
Ряды с десятого по двенадцатый кладут в том же порядке, выкладывая в фасадной части отверстие для топки. В тринадцатом ряду устанавливают каминную дверцу, в четырнадцатом оформляют свод из вертикально стоящего кирпича, выравнивая свод в пятнадцатом ряду. Шестнадцатый ряд образует каминную полку с лицевой стороны, а в семнадцатом ряду начинают выкладывать перекрытие топки. Завершают его в восемнадцатом ряду, при этом остается небольшие отверстия дымового канала. Если все сделано в соответствии со схемой, то канал будет иметь извилистую форму, позволяющую дыму прогреть все стенки печи.
Кладка печи-камина
В девятнадцатом ряду устанавливают заслонку 30х19 см на дымовом канале слева. В последующих семи рядах выкладывают внешние стенки печи и дымоход, а в двадцать седьмом ряду кладут металлическую полосу для поддержки перекрытия печи.
Пошаговая кладка печи-камина — фото
Ряды с 28 по 30 – перекрытие печи, кладутся по схеме из красного кирпича. Далее выкладывают колодец дымовой трубы из одного ряда кирпича до необходимой высоты. В каждом ряду кирпич сдвигают так, чтобы образовалась перевязка: шов предыдущего ряда должен быть перекрыт верхним кирпичом. Это обеспечивает конструкции устойчивость. Во втором ряду колодца устанавливают вторую заслонку.
Кладка перекрытия печи

В представленном ниже видео весь процесс описан долее подробно, и изучив схему, вы сможете разобраться во всех нюансах кладки такой печи.

О том, как правильно установить каминную дверку, рассказывает видео. Остальные дверки ставятся аналогично.

Схем кладки печей и каминов существует великое множество, они разные по расходу материала, сложности кладки, форме, внешнему виду и назначению. Некоторые из них представлены в нашей статье.

Чертеж и схема углового камина с круглой аркой

Камин устанавливают в углу комнаты на отдельно стоящий фундамент. Топка расположена на уровне 28-30 см над уровнем пола, под ней зольник. Арка топки имеет круглую форму и выложена из кирпича. Высота топки – 52 см. Дымовой канал прямоугольной формы с каминным зубом – скошенным сводом в задней стенке топки, образовавшееся при этом сужение обеспечивает хорошую тягу за счет повышенного давления в этой области. Выше каминного зуба с лицевой стороны установлена прочистная дверка для удаления сажи. Каминная полка выполнена из кирпича. Вокруг дымового канала расположен кирпичный фартук, под которым циркулирует нагретый воздух – для его выхода выполнены отверстия, закрытые решетками.

Печь камин — чертеж

Необходимые материалы и покупные элементы приведены в таблице.

Таблица необходимых материалов для постройки печи-камина

Схема-порядовка камина подробно описывает процесс кладки. Обратите внимание, что до начала кладки первого ряда необходимо выровнять основание, сделать это можно с помощью двух рядов кладки, выполненных по схеме первого ряда.

Схема порядовка камина

Чертеж и схема углового камина с прямой аркой

Каминная топка имитирует традиционную русскую печь. Нулевой ряд находится ниже уровня пола и выполнен в форме квадрата, перераспределяющего нагрузку. Топка сделана из шамотного кирпича, стенки камина – из керамического. Дно зольника выполнено из металлического листа, что облегчает удаление золы – лист просто достается. В задней части топки расположен каминный зуб, перекрытие топки опирается на стальной уголок. Кладку такого камина выполняют по схеме.

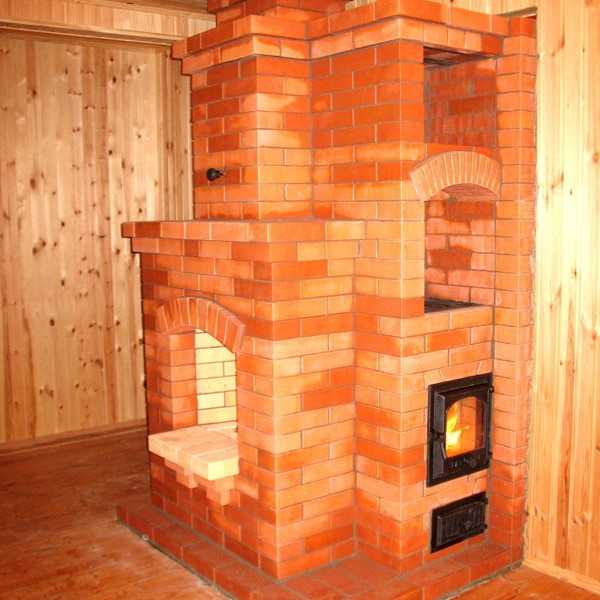

Угловая печь-камин

Простой пристенный камин с прямым дымоходом

Очень простая схема камина. Топка прямоугольная, выложена огнеупорным кирпичом. Зольник отделен от топки колосником. Прямой и достаточно широкий дымоход позволяет не беспокоиться о тяге, а газовый зуб предотвратит ее опрокидывание и задымление комнаты. В дымоход встроена заслонка. Размеры и схема кладки камина приведены на рисунке.

Камин с прямым дымоходом своими руками

Пристенный камин с подиумом

Особенность этого камина – отсутствие зольника и прямой дымоход простой формы. В нижней части камина расположен вынесенный вперед полукруглый подиум. Он служит не только для декоративных целей, но и для безопасности: топка этого камина неглубока, и возможно искрение топка выложена огнеупорным кирпичом. Сужение топки в задней части образует выступ – газовый зуб. Каминная полка сделана из дерева и опирается на бревно полукруглого сечения. Простая форма этого камина отлично впишется в домик в охотничьем стиле.

Образец пристенного камина с подиумом

Как видно из статьи, совсем несложно класть печи и камины своими руками, чертежи и схемы помогут вам разобраться в тонкостях печного ремесла. О том, как правильно сделать фундамент под камин, замесить кладочный раствор и класть кирпич, можно также узнать из статьи о кладке камина своими руками.

Как построить кирпичный очаг для дровяной печи

Недавно я поделился своими планами проектов, которые я хотел бы завершить к концу года. Ну, я был так взволнован и думал, что моим первым проектом будет переделка библиотеки, у меня было кое-что еще, что требовало моего немедленного внимания. Мне пришлось сделать кирпичный очаг вокруг нашей дровяной печи.

Наша компания по страхованию жилья связалась с нами и сообщила, что дровяная печь не соответствует нормам. По правилам мы должны были покрыть поверхность негорючими материалами 24 дюйма вокруг печи.

Справедливости ради следует сказать, что жалоба страховой компании была вполне обоснованной. Серая бетонная плита, которая у нас была, была плохо закреплена к полу, фактически просто лежала на кирпиче. Любое неверное движение, и вы можете выбить кирпич снизу и создать опасную ситуацию.

Дровяная печь до

Я не совсем согласен с 24-дюймовым покрытием поверхности, но то, что у нас было, определенно было опасным — расстояние от печи и деревянного пола было слишком близко. Хлопья от костра могли легко достичь земли и вызвать пожар.

Так как требуемый очаг не будет сильно нагреваться от огня, он не должен быть таким огнеупорным, как стена. Он должен быть изготовлен из негорючего материала, чтобы защитить поверхность от нагревания.

Что такое очаг?

Очаг — это место перед камином или дровяной печью, сделанное из камня, кирпича, плитки или других негорючих материалов и предотвращающее возгорание окружающего пола от случайных углей. Они служат барьером между полом и огнем для каминов и дровяных печей.

Источник: Pinterest

Какие материалы можно использовать в качестве сердцевины дровяной печи?

Вы можете использовать любой огнеупорный, прочный и не трескающийся со временем материал. Самые популярные варианты:

Кирпич
Камень (Шифер и гранит)
Бетон
Мрамор
Плитка

Иногда для очага выбирают и стекло, технически оно тоже выдерживает жару без трещин. Очаг защитит пол от возгорания и нагревания.

После того, как я узнал о своих вариантах того, что я могу использовать для топки дровяной печи, я спорил между плиткой и кирпичом. Плитка была моим первым выбором, но из-за срочности проекта и длительных сроков поставки кирпичи было легче найти. Кроме того, я нахожу кирпичи очень очаровательными и определенно не жалею о своем выборе.

Можно ли использовать кирпичи для очага?

Кирпичи — это традиционный материал для очага и подстилки для очага, поэтому его можно использовать для защиты полов от случайных углей.

Источник. Кирпич – традиционный материал для очага, который к тому же выглядит потрясающе

Какой толщины должна быть подкладка для очага для дровяной печи?

Толщина подушки должна быть не менее дюйма , в зависимости от используемого негорючего материала. На всякий случай я бы сделал еще толще.

Самое главное, подушка не должна иметь зазоров и должна быть сплошной поверхностью. Это для случайных углей, которые не могут пройти через трещину и поджечь пол. Всегда лучше перестраховаться, чем сожалеть. Так что в случае с кирпичами обязательно замажьте все щели раствором, чтобы у подкравшихся углей не было шансов пробиться.

Как сделать топку для дровяной печи из кирпича?

Шаг 1. Выберите модель

Итак, вы сделали свой выбор и решили остановиться на кирпиче. На Pinterest можно найти так много идей для подушек для камина своими руками. Я нашел несколько и вдохновился сделать узор елочкой рядом с печкой и рядом стоящих кирпичей.

Из-за этого у меня возникли проблемы с укладкой кирпичей — елочка лежала на лицевой стороне, а внешний ряд — на боковой. Так как они не одинаковой высоты, мне пришлось приподнять узор елочкой.

Мое вдохновение. Источник неизвестен из Pinterest

Шаг 2. Соберите платформу

Я измерил ширину узора «елочка» и определил ширину фанерной опоры.

Я использовал удвоенную 3/4-дюймовую фанеру, чтобы построить «ложе» для кирпичей.

У меня так много обрезков, что это был отличный способ от них избавиться. если это целый лист или разрезанный на части?

Затем я вырезал фанеру в соответствии с размерами и использовал гвозди, чтобы прикрепить ее к полу.

Конечно, ошибок не избежать. Вы можете увидеть зазор между сланцевым камнем и некоторыми частями фанеры. В тот момент я подумал, что не имеет значения, когда вы прикрепите кирпич, так как он будет держаться на большей части фанеры.

О, как я ошибался! Помните, когда мы кладем узор елочкой, эти маленькие треугольники идут сбоку? Что ж, они успешно свалились. Но я понял это позже.

После того, как я прикрепил сложенную вдвое фанеру толщиной ¾ дюйма для внутреннего ряда к полу, я измерил и вырезал фанеру толщиной ¼ дюйма для внешнего ряда.

Технически, так как эта часть даже не нагревается, она могла бы идти прямо на пол, но я подумал, что будет чище сделать это из фанеры ¼ дюйма. Это также идеально поднимает кирпичи до уровня внутреннего ряда.

PIN IT для последующего

Шаг 3. Разрежьте кирпичи

Что

Do Вам необходимо разрезать кирпичи?

Круговая пила
Специальное лезвие для кирпича и бетон
CLEANTS
40024

CLIPS

40024.0024
Карандаш

Как резать кирпичи

Начните с рисования линий с обеих сторон там, где вы хотите резать. Для узора «елочка» мне пришлось резать под углом 45 градусов.

Я взял квадрат скорости и провел линию из одного угла, создав срез под углом 45 градусов.

Далее нужно прижать кирпич к чему-нибудь, чтобы он не двигался.

Если у вас большая циркулярная пила, возможно, вам придется сделать второй пропил с другой стороны. Я использовал пилу Dremel, так как у меня было подходящее полотно для цемента.

Мне пришлось резать с обеих сторон, но не посередине. Так что у меня был лишний шаг — ударить молотком по треугольнику. После нескольких попыток вы освоитесь. Но в основном, вам нужно постукивать мягко, но сильно. Имеет ли это смысл?

Я стал профессионалом после нескольких попыток, ха-ха

Если вы хотите посмотреть видео о том, как это делается, вы можете найти его на моем YouTube.

Я бы рекомендовал использовать для этого большую пилу и полотно, чтобы избежать этого лишнего шага и получить более гладкий срез.

И не забудьте при этом надеть маску и защитные очки. Кирпичи создают много вредной пыли, которую не хочется вдыхать. А еще не хочется получить в глаза кусок кирпича.

Выберите рабочее пространство вдали от объектов, таких как окна и автомобили. Если вы не хотите, чтобы очистить его после. И вы можете использовать воздуходувку для листьев, чтобы избавиться от пыли в конце.

Шаг 4 —

сушка установка

Положите кирпичи по шаблону и убедитесь, что у вас достаточно кирпичей, все ровно и между ними достаточно промежутков. Это важно!

Этап 5. Прикрепите кирпичи

Смешайте растворную смесь в ведре в соответствии с инструкциями на упаковке. У меня была быстротвердеющая растворная смесь, поэтому работать пришлось быстро. Используйте смеситель, чтобы смешать раствор с водой, или вы можете сделать это вручную, но это займет больше времени.

Советы по кладке кирпичного очага

Смешивайте раствор небольшими порциями, чтобы он не застывал слишком быстро. Консистенция должна быть более жидкой, чем сметана. Просто смешайте первую партию, и вы получите правильную консистенцию. После того, как мой раствор несколько раз затвердел слишком быстро, я понял, что чем более жидким он будет в начальной точке, тем лучше.

Если вы видите, что начинает затвердевать, распылите на него немного воды .

Я узнал, что если опрыскивать кирпичи водой перед укладкой, они лучше сохнут. Мастерком для цемента наносим немного на пол и немного на сам кирпич. Установите его в нужное положение и немного надавите на него. Постарайтесь очистить раствор сразу же, пока он не затвердел и его стало трудно чистить.

Я начал с внутреннего ряда. Когда он был закончен, у меня закончилась растворная смесь, и мне пришлось ждать следующего дня, чтобы продолжить.

При укладке внешнего ряда обязательно смочите и нанесите раствор на боковые стороны.

Также очень важный совет — внешний слой должен быть ровным. Чтобы заархивировать результат, используйте доску, на которую можно положить обшивку рядом с кирпичами, чтобы при укладке внешнего слоя она была ровной.

Этот Кирпичный очаг для дровяной печи начал собираться своими руками.

Шаг 6.

Добавьте раствор между кирпичами

Дайте подушке для очага, сделанной своими руками, высохнуть в течение ночи и в завершение добавьте раствор между кирпичами.

Я купил готовый раствор в тюбике для облегчения нанесения, но в какой-то момент понял, что это будет очень дорого. Вместо этого я купил пакет с раствором за 6 долларов и сам замешал раствор.

Это творило чудеса, особенно в больших промежутках.

То, что я считал терапевтическим опытом, оказалось чем-то вроде кошмара. С положительной стороны, это немного напомнило мне украшение торта, лол

. Я столкнулся с проблемой слишком быстрого высыхания раствора в пакете и блокировки заостренной стороны. В какой-то момент это стало настолько неприятно, что я отрезал кончик и понял, что испортил эту сумку. Поэтому мне пришлось пойти в Home Depot и купить еще один.

Советы по нанесению раствора между кирпичами

Работайте быстро
Смешайте раствор более жидко, чем вы думаете
Немедленно вытрите доступ
Используйте готовый тюбик для небольших участков
Смешайте раствор для больших зазоров сумка для него

Когда закончишь, пусть сохнет. Он изменит цвет, как только высохнет до белого.

На этом первая фаза проекта завершена. Я планирую покрасить его побелкой, так как я перепутал раствор и не слишком хорошо его отчистил. Но я думаю, что это уже выглядит потрясающе.

Создание своими руками кирпичной подушки для дровяной печи не для слабонервных, но это вполне выполнимо, и если я это сделал, то и вы точно сможете!

Страховая компания одобрила и мы можем перейти к следующему интересному проекту! Следите за обновлениями!

Смотрите полное видео на канале YouTube

Следите за процессом ремонта этого дома в моем Instagram @ifonlyapril и на моем канале YouTube.

xoxo,

9 апреля0003

Сооружение русской каменной печи из кирпичей – Новости Матери-Земли

Незадолго до начала истории было обнаружено, что кирпичи обладают особой способностью временно накапливать тепло и отдавать его с довольно равномерной скоростью. Поэтому, когда ваша прабабушка каталась на санях, она сначала нагревала кирпич и брала его с собой в качестве переносного обогревателя. Со временем люди строили из кирпича разного рода печи, топки и т. п. и использовали этот принцип для выравнивания теплоотдачи дров.

В Восточной Европе и некоторых частях Скандинавии зимы были суровыми, и проблема обострилась, так как доступные запасы древесины стали настолько истощены, что временами им приходилось использовать солому, ветки или навоз животных, чтобы согреться. Используя теплоаккумулирующую способность кирпича помимо простого камина, они начали строить каменные печи, которые были закрыты (чтобы подача воздуха могла быть наружным воздухом, а не уже нагретым комнатным воздухом), и они спроектировали дымоход так, чтобы горячие газы от огня бежали по длинному кирпичному лабиринту. Это привело к тому, что большая часть тепла впиталась в кирпич, а не ушла в дымоход. По мере того, как тепло проникает в кирпичи, газы охлаждаются и сжимаются, создавая вакуум, который всасывает воздух из воздухозаборника и создает в этих печах огромную тягу, что делает их высокоэффективными системами сжигания, которые можно очень успешно заправлять практически любым топливом. горючий.

На домашней выставке в Сиэтле я увидел одну из таких русских (или финских) печей. Это выглядело как хороший ответ на мою проблему. Одним из показанных вариантов с ним была труба конденсатора, обеспечивающая вывод горячей воды из печи. Это может быть труба вокруг дома, чтобы распределить тепло печи. Отличный! Только одна проблема: цена. Каменщики уже не работают дешево, а каменщики по специальности еще дешевле. (Продавец кирпичной компании сказал мне, что его угнал со стройплощадки каменщик, который строил русскую печь, но не хотел, чтобы кто-нибудь видел, как это делается.) Минимальная цена, которую мне назвали, составляла 6500 долларов за самую маленькую печь, которую они сделали. – без излишеств, без горячей воды и без учета командировочных расходов.

Хотя я и не каменщик, я построил несколько вещей из кирпича. В студенческие годы я смешивал и таскал воду для каменщиков, так что знаю основы. На самом деле, чтобы начать, нужны четыре ингредиента: тяжелая работа, хороший глаз, много-много терпения. . . и библиотека. После недолгих поисков я наткнулся в публичной библиотеке на книгу, в которой были подробные планы и инструкции по строительству русской дровяной печи из кирпича. Даже автор этой книги намекнул, что если вы любитель, вам нужно быть немного сумасшедшим, чтобы попытаться построить собственную печь. Как оказалось, он ошибался, но я все равно оценил совет.

Материалы для строительства русской дровяной печи из кирпича

Сначала я начал искать того, кто продаст мне дверцу и змеевик для печи. Я узнал, что производители железных печей не продадут вам только дверь, потому что они должны потратить непомерную сумму денег, чтобы получить разрешение государства на продажу своей продукции, и они боятся, что если кто-то купит дверь с их государственным номером на ней, затем он изготовит свою собственную печь, не тратя денег на одобрение своего проекта. Наконец, я нашел парня, который строил русские печи, который продавал комплектующие. Я начал подозревать, что он не верил, что кто-то действительно добьется успеха и построит свою собственную печь, и что, продав мне детали, он зацепит меня и в конечном итоге получит контракт на строительство моей печи. Так или иначе, через некоторое время он придумал дверь из закаленного стекла и водяной змеевик, которые я хотел. Он также дал небольшой совет. Он был знаком с рисунком, который мы получили в библиотеке. Он сказал, что это сработало, но в некоторых местах было слишком светло. Он порекомендовал нам положить еще один полный слой кирпича снаружи. Это сделало и без того большой проект намного больше. Но его доводы казались оправданными, поэтому мы так и сделали. Всего кирпичей нужно сейчас: 1,900.

Мне нужен был еще один специальный предмет: труба, чтобы пройти сквозь пол. Медная трубка подошла бы, но я немного беспокоился, что со временем она может вступить в реакцию с химическими веществами в бетоне и разъесться. Как только материал окажется в бетоне, вы не сможете заменить или отремонтировать его. На той же домашней выставке я увидел дисплей шведского производителя системы подогрева пола с использованием пластиковой трубы. Это был трехслойный сэндвич из очень жесткого пластика. Теоретически он должен прослужить дольше дома. От дистрибьютора я получил полные спецификации, прейскурантные цены и т. д. Однако, когда я хотел сделать заказ, они сообщили мне, что они всего лишь дистрибьютор и что мне придется покупать у одного из их дилеров, которых было три в моем районе. . Когда я связался с дилерами, они сообщили мне, что продают только подрядчикам, и если у меня нет лицензии подрядчика, это не продажа. В этот момент я немного разозлился — эмоция, которая иногда окупается. Я позвонил дистрибьютору и устно отчитал его за то, что он продал мне продукт, который я не мог купить. Он извинился и согласился продать мне то, что я хотел, напрямую, по цене дилера! Его отчаянные дилеры только что избавились от своего дела.

Одна неприятная вещь в дровяной печи – это необходимость вытаскивать золу. Я по натуре разбрасыватель, и таскание пепла по ковру в гостиной казалось верным источником жалоб со стороны моей жены. Так как тепловые трубы не шли в жилую комнату, где должна была быть печь, мы сделали пол гостиной с нижней стороны деревянным. В эту деревянную часть пола входила печь. Мы залили большой кусок бетона в качестве основания для печи, затем заложили чистку под пол.

Теперь я просто снимаю решетку над вентиляционным отверстием. Затем я беру садовую мотыгу и втягиваю золу в топку, позволяя ей падать через вентиляционное отверстие в пространство у основания печи. Таким образом, немного наклонив голову, я могу убрать пепел под домом и снаружи, не испортив дом внутри. Эта конструкция также имеет то преимущество, что используется то же заднее отверстие, что и для забора наружного воздуха.

Кладка кирпичей для дровяной печи

В какой-то момент моя семья начала понимать, что я серьезно отношусь к тому, чтобы положить огромную (32 дюйма на 76 дюймов и 7 1/2 футов в высоту) кучу кирпичей прямо посреди дома, и что это будет самое заметное место в доме. наша кухня-гостиная. Мой сын Джефф — перфекционист, и его очень беспокоит, как все будет выглядеть. Он действительно не думал, что старик будет достаточно терпелив и осторожен, чтобы убедиться, что этот предмет был красивым, а не бельмом на глазу. Я показал ему, как смешивать раствор и как класть кирпич. (Большую часть раствора я все равно сам замешал.) Он внимательно изучил книгу и, хотя до сих пор ни одного кирпича не клал и не видел, как это делается, объявил, что будет строить печь.

Добавление второго слоя дало нам возможность сделать несколько незаметных ошибок. Используя старую мастерскую с пильным полотном для кирпичей, я разрезал кирпичи, которые нужно было разрезать. Я также установил дверь и прочистки. Изнутри сделали из мягкого садового кирпича (дешевле и легче режется). Участки топки и дымохода, которые будут получать много тепла, мы обложили огнеупорным кирпичом. Для внешней оболочки мы использовали твердый кирпич (дорогой и гораздо труднее резать). Печь стоит посреди комнаты, семь с половиной футов высотой, над ней еще семь футов кирпичного дымохода. После того, как мы пробили потолок, мы не видели смысла лезть на всю работу по строительству сквозной крыши из кирпича, поэтому установили металлический дымоход, который все равно практически не виден снаружи. Я могу быть предвзятым, но я не верю, что профессионал справился бы лучше.

Топка в дровяной печке

Чтобы дом оставался теплым, нам нужно топить его всего один-два часа утром. Потом, когда горячих углей еще много, перекрываем и заслонку, и воздухозаборник. Это удерживает горячий воздух в печи, и он остается горячим в течение примерно 24 часов и теплым в течение 48 часов. Максимальное тепло поверхности возникает примерно через 30 минут после выключения печи, настолько короткое, что наиболее эффективными являются очень горячие ожоги. Когда вы достигли максимального тепла, дополнительное горение в основном нагревает дымоход. В самую холодную зимнюю погоду комнатная температура ночью падает примерно на три-четыре градуса. (В очень холодную погоду мы обычно также разжигаем вечером.) Вы должны быть осторожны, чтобы не дать огню погаснуть, не выключив его. Если вы забудете, холодный воздух продолжит циркулировать через печь, и вы потеряете большую часть тепла.

Топка имеет длину 40 дюймов, что делает идеальную длину дров около 36 дюймов. Однако, если вы случайно сделаете один немного длиннее, в нижней части первого дымохода останется около фута пространства, куда вы можете засунуть конец, так что вы действительно можете разместить четырехфутовый кусок дерева. Он идеально подходит для сжигания длинной тонкой ольхи, которую я удаляю, чтобы освободить место для хвойных деревьев. Кроме того, на некоторых участках участка слишком много хвойных деревьев прижато друг к другу для хорошего роста. Утонения из этих областей очень хорошо подходят для печи. Тогда, конечно, много мертвых падений. Чем меньше диаметр дров, тем быстрее (и, следовательно, эффективнее) они горят.

После того, как вы разожжете горячий огонь, из трубы не будет видно дыма. К тому времени, когда дымовые газы проходят около 35 футов от топки до потолка, они едва нагреваются. Все тепло проникает в кирпичи. Пожар в дымоходе невозможен. Примерно раз в месяц я открываю две прочистные дверцы в нижней части дымоходов и вычищаю небольшое количество летучей золы, которая там скапливается. Отложений креозота нет, хотя иногда я нахожу его немного на внутренней стороне дверей. Я считаю, что это формируется, когда огонь только начинается и до того, как он набрал скорость.

Помимо физического тепла печь дает, видя пламя через дверь, «согревает сердечные моллюски» Зимними вечерами мы иногда разводим короткий огонь, чтобы получить это свечение. Это помогает сделать дом домом. Иногда ночью не сплю из-за боли в спине. Когда это происходит, я сажусь спиной к этому горячему кирпичу и впитываю тепло. Не дает мне потянуться за аспирином.

Друг дал нам двухдюймовый клен, который был только грубо распилен. Мы разрезали его и отшлифовали, чтобы сделать полки для каждой стороны печи. J-образные болты (закрепленные во внутреннем кирпиче, когда мы строили) обеспечивают надежное крепление кленовых кронштейнов, удерживающих каминные полки.

Распределение тепла внутри пола не работает должным образом. Это в первую очередь связано с тем, что мы не топим печь достаточно часто, чтобы поддерживать нагрев бетона, а дополнительный бетон и сталь, которые они заставили нас положить, увеличили размер блока, который мы должны нагреть. Тем не менее, нам удается сохранять достаточно тепло и комфортно. К счастью, мы построили именно тогда, когда мы это сделали, потому что по сегодняшним правилам строительства нам все равно пришлось бы установить тепловой насос, нужен он нам или нет, а мы, конечно, этого не делаем.

Тебе нужно научиться управлять своим теплом. Точно так же, как долго остывает, так же долго и нагревается. Если вы подождете, пока печь остынет (около 48 часов, чтобы полностью остыть), чтобы разжечь огонь, вас ждет долгий период холода, прежде чем она нагреется, потому что около 90% вашего тепла впитывается в кирпичи. Только очень немного излучает из двери. (Если бы я делал это заново, я мог бы включить боковое окно, чтобы сразу излучалось больше тепла.)

Лучшая часть системы отопления — это то, чего у нее нет — счет за топливо в конце месяца.

Дровяные печи: сталь, железо или камень?

• Стальные печи предназначены для излучения как лучистого, так и конвективного тепла.
