Крыша дома своими руками в деревянном дом с коньковой стеной фото: пошаговая инструкция с советами специалистов

Содержание

видео-инструкция по монтажу своими руками, карниз, элементы, как рассчитать, какая лучше, отделка, типы, виды, фото и цена

Статьи

Начнём с того, что виды крыш домов деревянных, идентичны тем же видам каменных кирпичных и бетонных зданий, разве что при этом возникают некоторые различия в монтажном процессе. Конечно, в зависимости от материала, из которого возведена коробка, может зависеть тип кровельного материала, но это опять-таки не технический, а эстетический вопрос, а ещё дело вкуса и понимания ситуации того или иного домовладельца.

Подробнее обо всём этом мы поговорим ниже, затронув не только оформление, но и технологию монтажа, а также предлагаем вашему вниманию интересное видео в этой статье об устройстве крыши деревянного дома.

Отделка крыши деревянного дома металлочерепицей

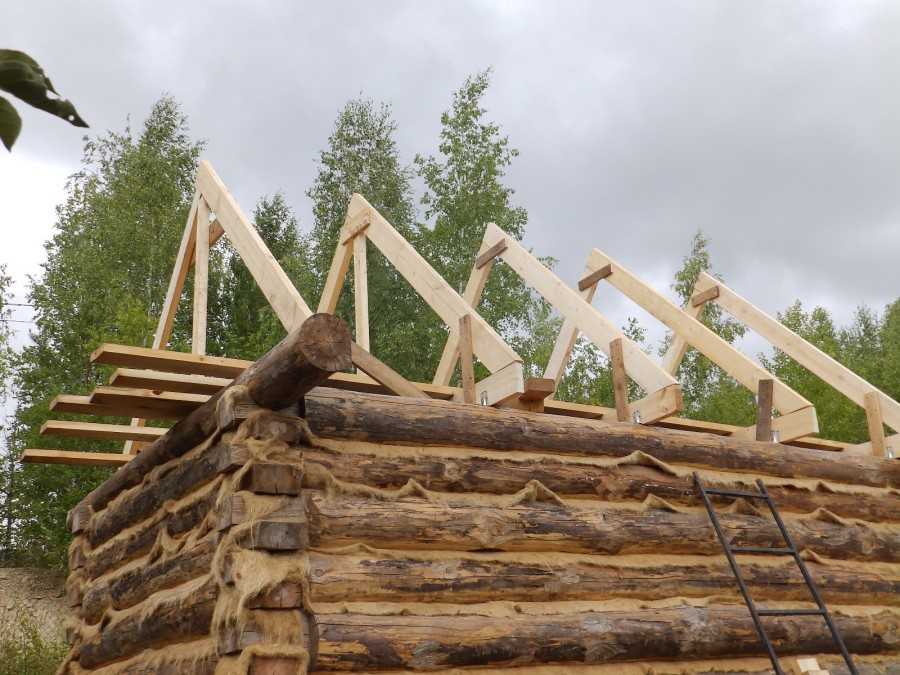

Крыша на деревянном доме

Существует восемь основных разновидностей кровли

  Примечание. В общей сложности существует восемь основных типов кровельных конструкций. Это односкатные, двускатные, полувальмовые, вальмовые, плоские, мансардные, шатровые и многоскатные крыши. Но каждая из этих разновидностей может разделяться на подвиды.

Односкатные

Односкатный вариант

  • Односкатная кровля достаточно проста в исполнении, там есть карниз крыши деревянного дома, защищающий стены от атмосферных осадков, но, тем не менее, такие конструкции обладают целым рядом недостатков, из-за чего и используются чаще всего для подсобных, хозяйственных и технических помещений.
  • Во-первых, там невозможно обустроить чердачное помещение, что влияет на возможности теплоизоляции, а порой и на невозможность складирования каких-либо предметов. Во-вторых, из-за малого уклона там будет постоянно скапливаться снег, и его нужно будет очищать, чтобы снять нагрузку – массы снега конструкция может попросту не выдержать.
  • Но здесь, конечно, есть и свои положительные стороны, на которые просто невозможно закрывать глаза – это простота конструкции, что позволяет заниматься монтажом не специалистам-кровельщикам, скорость укладки стропильных балок и кровельного материала, а также, небольшая цена всей конструкции. Но, помимо этого, такое обустройство при достаточном уходе будет служить очень долго, до тех пор, пока это позволят балки и кровельный материал.

Примечание. Все остальные типы крыш деревянных домов более сложны в конструировании и в исполнении, поэтому для их обустройства следует привлекать специалистов.

Вальмовые и полувальмовые

Вальмовая конструкция

Вальмовые и полувальмовые крыши широко распространены на европейском континенте, но в последнее время они также стали пользоваться спросом и в России, причём, это не вызвано каким-либо стремлением к подражанию, а трезвым практическим расчётом.

Дело в том, что у таких конструкций отсутствуют или почти отсутствуют торцевые вертикальные стены, что значительно понижает парусность и даже ураганные порывы ветра не всегда в состоянии её повредить благодаря обтекаемости. Здесь практически отсутствует деформация из-за того, что все основные опорные элементы (стропильные ноги) сходятся у коньковой балки.

Следует отметить, что здесь очень удобно делать такие элементы крыши деревянного дома, как широкие свесы, которые частично защищают стены от воздействия атмосферных осадков и при этом не создают особой нагрузки при ветреной погоде.

Конечно, и здесь есть свои минусы, которые, в первую очередь, упираются в сложность конструкции и повышенное количество кровельного материала, что увеличивает её стоимость. Тем не менее, красивая кровля всегда привлекательна и многие согласны идти на такие жертвы.

Монтажные работы

Очень важным вопросом является, как рассчитать крышу деревянного дома и здесь, конечно, лучше всего воспользоваться помощью специалистов, хотя для этого существуют и специальные графические программы.

Здесь необходимо вычислить каждый из скатов, поэтому вся крыша делится на составные части, что позволяет рассчитать не только кровельный материал, но и количество деревянных брусьев и утеплителя с гидроизоляцией.

Кроме того, в таких вычислениях учитывается масса кровли, так как, например, керамическая черепица гораздо тяжелее той же металлочерепицы, поэтому каркас должен получиться более прочным (понадобится больше балок).

Все вальмовые конструкции подразделяются на:

  1. Классический, когда торцевые стороны имеют форму треугольника, а боковые – форму трапеции. Все свесы должны находиться на одном уровне.
  2. Шатровый, где все стороны сделаны в виде треугольника и сходятся в одной точке. Как правило, это применимо для квадратных или шестиугольных сооружений.
  3. Датский, это когда скаты короткие, а наверху обустроены фронтоны.
  4. Мансардный или ломаный подвид. В азиатских странах это является элементом культуры, а у нас используется просто для обустройства дополнительного помещения (чаще всего – летнего).

Примечание. В отличие от двускатной кровли инструкция требует здесь установки дополнительных стропил, ориентированных к углам. Кроме того, диагональные стропильные ноги получатся примерно в полтора раза длиннее, да и древесина здесь должна быть высокого качества, способной выдержать нагрузку конструкции.

Плоские

Плоская крыша с небольшим уклоном

Сразу следует сказать, что для России деревянные дома с плоской крышей являются достаточно редкими по одной простой причине – на них скапливается большое количество осадков (снега), которые нужно постоянно убирать, чтобы масса не повредила всю конструкцию.

Такая конфигурация приемлема для жаркого климата, где не бывает снега или осадков мало вообще, то есть, там, где на поверхности кровли не будет скапливаться дополнительный вес.

Но, как бы там ни было, такая крыша деревянного дома своими руками не требует специальных знаний для её расчета и монтажа, а, к тому же, её общая площадь получается даже меньше, нежели у односкатной кровли, следовательно, это наиболее дешёвый вариант.

Профилактическое и капитальное обслуживание в данном случае можно производить очень быстро, без специальных страховочных средств (причём, очень быстро), а также там есть возможность размещения кондиционеров, солнечных батарей и даже мебели для обустройства террасы.

Многоскатные или многощипцовые

Многоскатная крыша

Для перекрытия домов со сложной конструкцией, где есть несколько разноуровневых чердачных помещений или пристройки, используют такие крыши, как вы видите на верхнем фото, и называют их многоскатными или многощипцовыми.

Сразу следует отметить, что такие конструкции являются самыми дорогими из-за большого количества строительных материалов, привлечения специалистов и продолжительности работ, но, тем не менее, готовое сооружение будет очень красивым и на это, безусловно, стоит тратить деньги.

К преимуществам такой крыши, помимо получаемых изящных форм, можно отнести возможность использования такой конструкции для архитектурных сооружений любой сложности.

Кроме того, вы получаете мансарды, которые значительно увеличивают жилую площадь, пусть даже на летнее время, но это уже зависит от того, будете ли вы утеплять такое помещение или нет. Благодаря крутым скатам на кровле не задерживается снег, следовательно, его не придётся чистить, что увеличивает прочность и эксплуатационный ресурс постройки.

Есть здесь и свои недостатки, например наличие большого количества рёбер усложняет проектирование и профилактическое обслуживание, а снег будет скапливаться в ложбинах – особой нагрузки это не несёт, но гидроизоляция должна быть отличной.

Заключение

Иногда можно услышать вопрос, какая крыша лучше для деревянного дома, но самым логичным здесь будет ответ: «Та, которая не течёт».Ведь дома, точно так же, как вкусы и финансовые возможности, бывают разными, поэтому выбор всегда остаётся за вами.

Двухскатная крыша своими руками — чертежи, фото, видео


Автор Marina На чтение 16 мин Просмотров 331
Обновлено

Содержание

Основные понятия и определения

Планируя монтаж двускатной крыши, не стоит торопиться с закупкой материалов и засучив рукава погружаться в работу. Прежде всего нужно разобраться в проектной терминологии и определить, какой именно вариант двускатной крыши подойдет в данном случае.

  • Мауэрлат – монтируемый по периметру наружной несущей стены брус, который играет роль опоры для стропильных ног. При минимальном сечении 100 * 100 мм такой брус может быть цельным или наборным из двух элементов с меньшим сечением.
  • Стропильная нога – балка, которая снизу опирается на мауэрлат и, наклоняясь, вверху соединяется с еще одной, образуя конек. Наличие двух соединенных между собой балок и характеризует двускатную систему крыши. Толщина стропильной ноги должна составлять минимально 50 мм, а ширина – не меньше 150 мм.
  • Ферма – треугольник, установленный в месте соединения двух стропильных ног. Размер шага при монтаже двускатной крыши будет зависеть от массы кровельного пирога и рассчитывается с учетом снеговой и ветровой нагрузки на конкретной территории.
  • Конек(или коньковый прогон) представляет собой верхнюю линию, соединяющую стропильные ноги и две плоскости кровли.
  • Кобылки – свисающие над наружной несущей стеной края стропильных ног. На наружную сторону свесов прибиваются лобовые доски, которые впоследствии станут опорой при монтаже сливных кровельных желобов.
  • Стойки– вертикальные брусья, подпирающие стропильную конструкцию. Если дом небольшой, достаточно установить стойку только по центру, где она будет подпирать конек. Если же постройка имеет значительную площадь или жилой чердак, понадобятся также и промежуточные стойки.
  • Подкосы необходимы для придания дополнительной устойчивости стропильным фермам. Это маленькие балки, которые устанавливаются под небольшим скосом.
  • Затяжка– также называется «схватка» или «ригель» и нужна для стягивания двух смежных стропильных ног.
  • Лежень чем-то напоминает мауэрлат, с тем лишь отличием, что его монтаж осуществляется над внутренней несущей стеной или несколькими внутренними стенами.
  • Обрешетка – бывает сплошная или с зазорами (зависимо от массы и конструкции кровельного пирога) и представляет собой перпендикулярно набитые доски над стропилами.
  • Прогон– практически то же, что и коньковой брус, но монтируется по всей плоскости кровли, укрепляя фермы и дополнительно подпирая стропила.

Преимущества и недостатки двускатных крыш

Конструкция представлена двумя равными скатами, расположенными друг напротив друга. Снизу они опираются о несущие стены здания, а сверху соединены в коньке. Плоскость, получившаяся между скатами (стена), называется фронтон. Он может иметь окно для освещения чердака или быть сплошным.

Если выбрать красивые чердачные окна, это придаст всему облику дома дополнительной воздушности.

Монтаж двускатной крыши более всего распространен в частном строительстве на домах с самой простой архитектурной формой.

Для двускатных крыш подойдет любой тип кровельных материалов. Кровля будет иметь привлекательный, аккуратный вид и надежно защищать дом от факторов внешней среды. Чтобы придать архитектурному облику декоративности и индивидуальности, можно выполнить отделку фронтонов.

Рассчитывая параметры двускатной крыши, следует учитывать нагрузку, которую будут оказывать все конструктивные элементы на стены и фундамент.

Помимо этого, важно брать в расчет дополнительный вес снежных покровов и других осадков.

Среди основных плюсов, которыми обладает двускатная крыша, можно отметить следующие:

  • Функциональность. Если пространство под крышей достаточно большое, можно устроить мансарду или чердак. Для этого уместно создать конструкцию с ломаным профилем, когда у конька скаты имеют небольшой уклон, который приобретает более острый угол через определенное расстояние.
  • Возможность обустройства отопительных, вентиляционных и сплит-систем на чердаке.
  • Снег и вода не скапливаются на кровле.
  • Двускатная крыша, стропильная система и монтаж не предполагают решения сложных технологичных вопросов.
  • Привлекательный облик – для строительства подойдет как одинаковый, так и разный угол наклона площадей скатов.
  • Бюджетный ремонт.
  • Экономное возведение. Меньше материальных вложений потребуется только при устройстве односкатной кровли.

В числе недостатков двускатных крыш:

  • Угол наклона и высота крыши зависит от площади дома. Соответственно размерам постройки понадобится и количество материала.
  • Для обустройства мансарды нужно поднимать всю конструкцию. А это влечет за собой необходимость усиления и увеличения количества стропил и, как следствие, дополнительные затраты.
  • Мансарда предполагает и устройство слуховых окон. Чем больше их число, тем сложнее будет конструкция двускатной кровли.

Конструкции двухскатных крыш

Исходя из названия, двускатная крыша предполагает конструкцию, состоящую из двух плоскостей, которые соединяются кверху под углом. Форма такой кровли напоминает треугольник. Однако эта фигура может отличаться, как и сами двускатные крыши.

Основное отличие состоит в величине угла наклона скатов. Он меняется соответственно различным типам самой постройки и внешним условиям.

Могут быть отличными и углы между скатами в одном и том же доме. Таким образом, можно выделить несколько видов двускатных крыш:

  1. простая симметричная;
  2. простая ассиметричная;
  3. ломаная (как внешний, так и внутренний излом).

Каждый из этих видов имеет преимущества и недостатки, поэтому при выборе нужно ориентироваться на индивидуальные обстоятельства.

  • Простая симметричная крыша

Монтаж двускатной крыши этого вида самый популярный среди тех, кто занимается строительством самостоятельно. Внешний облик такой кровли выглядит аккуратно, а под ней остается просторный чердак. Отличительная черта такой крыши, исходя из названия, – форма простого равнобедренного треугольника. Симметрия такой конструкции уравновешивает внешний вид любого дома.

  • Простая асимметричная крыша

Монтаж двускатной крыши данного типа предполагает смещение конька в сторону. Поэтому треугольник, формируемый скатами, становится разносторонним. Такая конструкция выглядит более современно и подходит для домов, выстроенных в новых дизайнерских стилях.

Невзирая на эффектный внешний вид, ассиметричная кровля имеет две серьезные особенности, которые нужно учитывать, совершая выбор в ее пользу:

  • размер чердака будет уменьшен;
  • распределение нагрузки на несущие конструкции неравномерное.

Такая конструкция кровли подходит для домов, где возникает необходимость присоединения дополнительных помещений, которые можно довести под самую крышу. Однако расчеты в этом случае нужно сделать очень тщательные.

  • Ломаная крыша

Самый сложный тип конструкции, который предполагает привлечение профессиональных кровельщиков. Если посмотреть специальные видео, монтаж двускатной крыши можно осуществить и своими руками, однако, как и в предыдущем варианте, нужно сделать правильные расчеты, чтобы неравномерная нагрузка не привела к выходу из строя несущей конструкции дома.

Невзирая на сложность устройства, ломаная кровля дает одно неоспоримое преимущество – максимально свободное подкрышное пространство.

Под такой кровлей можно построить полноценный второй этаж или мансарду с жилыми помещениями. Поэтому такой тип двускатной крыши часто называется мансардной.

Стропильная система двухскатной крыши

Монтаж стропил двускатной крыши осуществляется с использованием деревянных или металлических балок. В первом случае балки представляют собой доски, бревна или брус. Во втором – изделия металлопроката: швеллеры, профильные трубы, двутавры или уголки.

Чтобы сделать конструкцию боле надежной, но при этом не нагружать несущую систему здания, можно использовать комбинированный тип стропил: стальные элементы для более нагружаемых частей кровли, а деревянные для менее важных участков.

Самое основное в обустройстве кровли – монтаж стропил двускатной крыши, на видео в Интернете их часто называют стропильной ногой. Исходя из сложности конструкции и размеров кровли определяется и необходимость использования лежней, раскосов, прогонов и даже мауэрлатов.

Кровля (монтаж двускатной крыши) предполагает наличие стропил, которые условно можно поделить на несколько видов, отличающихся между собой по техническим характеристикам и принципу монтажа:

  • Наслонные стропила – пятки в них обладают прочными конструктивными опорами. Наслонная стропильная нога упирается нижним краем в мауэрлат или в потолочный венец сруба. Верхним краем стропило может упираться в зеркальный аналог смежной стропилины (распорная система), или горизонтально уложенную балку под коньком (безраспорная система).
  • Висячие стропильные ноги, которые сверху упираются одна в другую, а снизу устанавливаются на дополнительную балку – затяжку. Она, в свою очередь, соединяет нижние пятки соседних стропил, образуя треугольный модуль, называемый фермой. Затяжка компенсирует процессы растяжения и давление на стены осуществляется только по вертикали. Это распорная система, которая при этом не передает распор на стены.

Относительно типа стропил подразделяются и сами конструкции: наслонные либо висячие.

Чтобы система была более устойчивой, к ней присоединяют подкосы и дополнительные стойки. Для монтажа верхних опор для насланных стропильных ног устраивают лежни и прогоны.

На самом деле конструктивные особенности стропильной системы гораздо более сложные, чем приведенные стандартные примеры.

Конструкция кровли

Прежде чем начать монтаж двухскатной крыши необходимо разобраться, что она из себя представляет. Конструкция отличается от всех остальных фронтонами. Можно привести следующие их разновидности в зависимости от способа сборки стропильной системы:

  • односкатная — фронтоны имеют форму трапеции или прямоугольного треугольника;
  • двускатная характеризуется треугольными фронтонами;
  • четырехскатная (вальмовая) не имеет вертикальных граней.

Стропильная система двухскатной крыши

Двускатная крыша является наиболее распространенной моделью для укрытия домов, бани, других вспомогательных помещений. Однако, кроме выбора основных параметров (угла наклона, материала для укрытия) мастеру необходимо определиться с моделью стропильной системы для крыши.

Для двускатной крыши таких систем существует несколько:

  • С центральной подвеской.
  • Вариант без использования подвески.
  • W-образная модель.
  • Висячая модель стропильной системы.

Это могут быть конструкции, оборудованные аттиком, укороченными подвесками и оригинальными арками. Выбор той или иной модели в каждом конкретном случае зависит от назначения мансарды. Для жилых комнат рекомендуется выбирать стропила без центральных балок и перегородок. Однако, на практике предстоит столкнуться с проблемой усиления поперечных конструкций, проведения дополнительной стяжки. Практически все модели стропил для двускатной крыши можно сделать своими руками.

Выбор кровельного материала

Следующий шаг в установке двускатной крыши своими руками заключается в выборе качественного кровельного материала для укрытия дома, бани, других строений. Выбираемая основа должна быть максимально прочной, легко монтироваться на стропильную систему с обрешеткой. Устойчивость к воздействию сильных ветров и сопоставимость с выбранным углом наклона являются важнейшими параметрами оптимального выбора.

При желании можно посмотреть фото-инструкцию по основным правилам выбора. На сегодняшний день в магазинах строительных материалов по доступным ценам можно выбрать следующие типы кровли:

  • Металлочерепица и профнастил.
  • Битумная черепица.
  • Керамическая черепица.
  • Оцинкованная кровля.
  1. Выбор кровли. Эконом-класс
  2. Какую кровлю выбрать для крыши — Основные виды кровли
  3. Какая кровля лучше — фальц — гибкая черепица.

Существенные различия между данными материалами заключаются в практическом выборе типа обрешетки. Некоторые основы такие, как двускатная крыша из профлиста своими руками, являются слишком мягкими, а потому требуют укладки сплошной обрешетки.

Монтаж стропильной системы двускатной крыши

Чтобы построить крышу дома своими руками, требуется выполнить все работы в определенном порядке. Установка элементов не вызывает затруднений, но нужно контролировать качество узлов и соединений. Самыми важными участками становятся:

  • крепление мауэрлата к стене;
  • крепление стропил к мауэрлату;
  • скрепление стропил между собой.

Основные этапы возведения двускатной крыши

Чтобы правильно построить кровлю своими руками работу стоит выполнять в следующем порядке:

  • установка мауэрлата;
  • монтаж стропил под проектным углом;
  • скрепление ног в верхней части;
  • раскрепление несущих конструкций с помощью стоек, подкосов и схваток;
  • монтаж контробрешетки, обрешетки, гидроизоляции;
  • утепление кровельной системы своими руками;
  • установка нижней обрешетки, монтаж кровельного покрытия.

Далее стоит рассмотреть основные узлы стропильной системы, чтобы установка была выполнена с соблюдением технологии.

Крепление мауэрлата к стене

При установке своими руками важно понять, куда укладывать мауэрлат. Брус сечением 150х150 мм или 200х200 мм устанавливают на внутреннюю грань наружных стен. При этом важно обеспечить достаточную теплоизоляцию такого участка. Наружную часть ограждения на этом участке можно выполнить из того же материала, что и стены.

При этом укладку выполняют под углом равным уклону скатов. Второй вариант — пространство заливают керамзитобетоном. Эти способов актуальны для каменных домов (кирпич, пенобетон, керамзитобетон и тому подобное). Если планируется построить каркасный или деревянный дом в качестве мауэрлата будет выступать верхняя обвязка или венец стены.

Выполнить работу можно несколькими способами:

  1. Закрепление на скобы. Для этого в предпоследнем ряду кладки устанавливают деревянные бруски, к которым будет крепиться нижняя часть скоб, а верхняя заводится в мауэрлат. Деревянные пробки обязательно пропитываются антисептиком.
  2. Закрепление на проволоку. Чтобы выполнить такой вариант потребуется заложить проволоку толщиной 3-4 мм в кладку стен или монолитный пояс, длина ее должна быть такой, чтобы обернуть брус и закрутить катанку.
  3. Крепление на болты или шпильки. Варианты похожи, но первый обеспечивает большую надежность. Крепежные детали закладываются в монолитный пояс. После этого брус укладывается на шпильки или болты. Чтобы изготовить отверстия под них в нужных местах, по мауэрлату легонько постукивают. Образовавшиеся углубления и будут местами для просверливания отверстий. После их подготовки выполняют окончательную установку бруса в проектное положение и затягивают гайками.

При строительстве дома также важно знать способ наращивания мауэрлата. Стандартные размеры пиломатериала — 6 м, а стены могут быть большей длины. Чтобы соединить два элемента по длине потребуется выполнить прямой замок. Для этого у одного элемента выпиливают нижнюю часть, а другого верхнюю. Скрепление выполняют болтами. Выполнять срез под углом в этом случае не рекомендуется. С помощью прямого запила делаются и угловые соединения.

Выбор способа крепления мауэрлата во многом зависит от материала стен, точнее от его прочности. Для легких бетонов обязательным мероприятием станет заливка монолитного пояса по периметру.

Важно предусмотреть гидроизоляцию между деревом и каменным материалом. Для этого чаще всего применяют рубероид, линокром или гидроизол.

Крепление стропил к мауэрлату

Существует два наиболее распространенных варианта выполнения работ своими руками при постройке дома:

  • с запилом;
  • без запила.

В обоих случаях дополнительно стропила закрепляют металлическими уголками с обеих сторон. При использовании системы с запилом, потребуется обработать брус под углом, соответствующим наклону кровли дома. При установке без запила необходимо подготовить своими руками опорный брус, который не позволит элементу системы смещаться поперек мауэрлата. В качестве дополнительной фиксации забивают гвозди и заводят скрутку из проволоки от ноги к стене (можно выполнять такое крепление через одну ногу).
2 вида крепления стропил к мауэрлату

Тем как будет установлена двухскатная стропиловка дома своими руками для получения подробной и наглядной информации рекомендуется ознакомиться с серией «узлы деревянных крыш жилых сельских зданий». В этом альбоме приведено большое количество вариантов закрепления всех элементов, которые помогут без ошибок выполнить монтаж.

Установка стропильной системы

Стропила собирают перед установкой на мауэрлат. При этом первоначально монтируют краевые «ноги», а лишь потом приступают к конструированию внутренних опор. Перед установкой можно собрать только треугольники стропил, а поперечные балки, арки, бабку и несущую ногу можно монтировать уже наверху. Инструкция по сборке стропильной системы двускатной крыши своими руками:

  1. Наверх поднимают первую пару стропильных ног, которые устанавливают на временные крепежи.
  2. По такому же принципу устанавливают вторую фронтальную пару.
  3. Между двумя парами стропильных ног необходимо натянуть веревку, которая будет выполнять роль регулятора при равнении промежуточных элементов стропил.
  4. Все пары поочередно поднимают наверх, размещая их через равные промежутки. После установки последней треугольной конструкции по верхнему контуру укладывают коньковый брус.

Крепление смежных деталей производится теми же способами, что и при соединении мауэрлата. Концевые края каждой пары монтируют к мауэрлату при помощи металлических скоб или уголков, которые надежно удерживают древесный брус в должном положении.

Инструкция по монтажу двускатной крыши — фото

После подготовки инструментов и расчистки территории вокруг дома владелец может приступить к монтажным работам. Следует соблюдать установленную последовательность действий и проводить периодическую проверку корректности установки элементов. Обнаруженные ошибки проще исправить на стадии строительства, чем полностью переделывать каркас или снимать кровельный материал для устранения перекосов.

Подготовка

На этапе подготовки следует приобрести строительные материалы и пропитать деревянные элементы жидкостью, снижающей скорость гниения. Комплектующие следует уложить под навесом для защиты от атмосферных осадков. Перед нарезкой заготовок рекомендуется несколько раз проверять размеры, что позволит снизить риск брака. Установка элементов двускатной крыши требует участия бригады из 2–3 человек, выполнить монтажные работы без помощников невозможно.

Укладка мауэрлата

Сечение бруса для опорной рамы подбирают в зависимости от толщины внешних стен дома. Элемент каркаса крепят заподлицо с внешней поверхностью перегородки, в которой на этапе строительства монтируют направляющие шпильки.
Мауэрлат подбирают в зависимости от толщины стен дома.

Между торцом стены и деревянным брусом укладывают слой гидроизоляции (например, рубероида), снижающей скорость гниения. От прочности опорной рамы и качества фиксации зависит долговечность кровли.

Установка конькового бруса

Для монтажа верхнего бруса требуется собрать каркасы фронтонов, если боковые стенки выложены из силикатного кирпича или блоков, то вырезают пазы для укладки направляющей. Между деревом и бетоном укладывают гидроизоляцию. Под брусом укладывают параллельный лежень, к которому крепят вертикальные стойки, расположенные под каждой стропильной парой. Для длинного здания возможна сборка конькового бруса из нескольких заготовок, соединенных металлическими косынками.

Монтаж стропил

Стропила соединяют на крыше или на поверхности земли с последующим подъемом вручную либо краном. Монтаж осуществляют с напарником, предварительно разметив мауэрлат. Стропила располагают параллельно, перекосы не допускаются, применение шаблона повышает точность монтажных работ. Для соединения деталей используют стальные косынки или деревянные накладки, под стропилами помещают вертикальные стойки и подкосы.

Монтаж стропил происходит с применением шаблона.

Монтаж обрешетки крыши

На сегодняшний день существует два основных способа расположения обрешетки: сплошная и выборочная модель. Выбор зависит от используемого типа кровли. Для более мягких и податливых типов материала лучше применять сплошную обрешетку, при которой деревянные рейки укладываются максимально близко друг к другу. Для прочных составов, устойчивых к воздействию механических и природных факторов, можно использовать выборочную модель обрешетки. Наряду с данным этапом одновременно проводят утепление кровли, применяя для этого изоляционную пленку и любой утеплитель.

Не стоит забывать и о дополнительной укладке влагозащитного слоя, который предупредит забивание дождевой и талой воды в щели между черепицей (другим кровельным материалом).

Крепление обрешетки

На заключительном этапе строительства необходимо установить планки обрешетки для монтажа финишной отделки. Элементы крепят перпендикулярно стропилам, а затем закрывают слоем пленки для гидроизоляции. Поверх устанавливают второй ряд обрешетки с элементами, направленными под прямым углом к нижнему каркасу. Двойная обрешетка формирует вентилируемый зазор для удаления влаги естественным путем.

Утепление

Для защиты чердачного помещения от утечек тепла используют:

  • листовой пенополистирол или пенопласт;
  • рулонную минеральную вату.

Для утепления пенопластом достаточно нарезать листы на заготовки по ширине между стропилами. Но поскольку материал является горючим, лучше использовать минеральную вату. Маты плотно заполняют зазор между балками, не оставляя щелей или мостиков холода.

Между утеплителем и внешним слоем отделки предусматривают слой гидроизоляции, чердак изнутри обшивают фанерой или шпунтованной доской.

Сборка фронтона

Торцевые фронтоны устанавливают непосредственно перед укладкой кровельного материала. Собирают фронтон из деревянного бруса, изготовленного из качественных пород древесины. Модель для самостоятельной сборки выбирают, исходя из типа кровельной основы. Это может быть сплошная, разреженная или редкая модель торцевого фронтона.

Монтаж двухскатной крыши видео

    Как спланировать и построить крышу для вашего дома

    Как спланировать и построить крышу для вашего дома

    1. Angi
    2. Центр решений
    3. Кровля

    Фото: ftfoxfoto / Adobe Stock

    Построй крышу с головой свои собственные две руки

    Получите предложения от трех профессионалов!

    Введите почтовый индекс ниже и найдите лучших профессионалов рядом с вами.

    Крыши – это последний штрих в каждом доме, который буквально укрывает вашу семью от непогоды. Если вы заядлый любитель делать дома и имеете богатый опыт подрядных работ, вы можете подумать о строительстве собственной крыши без помощи подрядчика. Но строительство крыши требует навыков каркаса и прикрепления слоев кровельного материала, и все это на высоте намного выше земли. Если у вас есть навыки и опыт, чтобы построить собственную крышу, наше руководство «Сделай сам» научит вас, как это сделать.

    Планирование строительства крыши

    Прежде чем приступить к проекту кровли, найдите время, чтобы спланировать каждый шаг, чтобы избежать ошибок. Вам нужно будет выбрать стиль крыши, материалы и многое другое.

    Выберите тип крыши

    Фото: Дариуш Ярзабек / Adobe Stock

    Существует несколько типов конструкций крыш , от двускатной до вальмовой, вальмовой и т.д. В этом руководстве мы будем строить двускатную крышу, так как это самый популярный тип. Двускатная крыша имеет две стороны с одинаковым уклоном и может быть построена из большинства кровельных материалов.

    Выберите материалы

    Вам нужно будет принять решение о покупке нескольких материалов для вашей новой крыши. Материалы включают пиломатериалы, подложку, обшивку, крепеж, кровельное покрытие и многое другое. Сравните стоимость, качество и долговечность этих материалов и примите обоснованное решение. В конце концов, типичный срок службы крыши составляет 30 лет или больше при надлежащем уходе, поэтому стоит инвестировать в высококачественные материалы.

    При покупке пиломатериалов для каркаса крыши вам необходимо учитывать размер и расстояние между стропилами, а также прочность пиломатериалов. Стропила крыши должны быть изготовлены из цельного бруса. Как только вы узнаете необходимую длину стропильных досок (см. ниже), купите пиломатериал, который будет как минимум на фут длиннее, плюс длина вашего свеса.

    Подумайте о дренаже

    Дождь, падающий с вашей крыши, должен куда-то уйти. Надлежащий дренаж следует учитывать при выборе стиля и уклона крыши, а также того, как вы будете управлять дождевой водой. Водосточные желоба отводят воду от вашей крыши и являются жизненно важной частью вашей кровельной системы. Крайне важно установить водосточные желоба после возведения крыши.

    Проконсультируйтесь со специалистом

    При проектировании крыши требуется много усилий, и если вы не архитектор или инженер, вы, скорее всего, не сможете сделать это в одиночку. Проконсультируйтесь с экспертом, чтобы помочь спланировать идеальные размеры вашей конструкции крыши и шаг, расстояние между стропилами и т. д. Вам также необходимо будет поговорить с местным отделом строительных норм и правил по телефону 9.0029 получить разрешение на строительство и следовать надлежащим процедурам утверждения.

    Помощники по сбору

    Строительство крыши — это не одиночное занятие. Вам понадобится как минимум еще один человек, в идеале два, чтобы помочь поднять доски на место и закрепить кровельные слои. Кроме того, планируйте потратить на этот масштабный проект не один день, скорее всего, это займет несколько дней.

    Каркас крыши: фермы и стропила

    При строительстве крыши вы можете использовать либо готовые фермы, либо изготовленные по индивидуальному заказу стропила. Готовые фермы изготавливаются на отдельном предприятии в соответствии с размерами вашего дома. Их доставляют на площадку, а затем поднимают на место, обычно с помощью крана, но также подойдет много рук и соответствующая оснастка. Готовые фермы удобны и экономят время.

    Индивидуальные стропила изготавливаются как часть процесса возведения крыши в вашем доме. Отдельные элементы каркаса вырезаются и собираются вместе. Стропильный каркас обычно лучше всего подходит для небольших проектов или уникальных линий крыши, и именно этот тип каркаса используется в этом руководстве.

    Как построить крышу за 9 шагов

    Фото: cherokee4 / Adobe Stock

    Строительство крыши можно разделить на четыре этапа: каркас, обшивка, подстилка и покрытие. Обрамление – самая сложная и напряженная часть проекта. Убедитесь, что вы хорошо знаете части крыши перед продолжением.

    1. Проверка каркаса стены и потолка

    Каркас потолка и стены должен быть готов к зданию, к которому вы будете добавлять крышу. Ваша конструкция должна иметь открытые потолочные балки, которые проходят по всему пролету стен и опираются на каркас стены.

    Убедитесь, что существующий каркас и балки установлены вертикально и горизонтально. В противном случае вы рискуете построить крышу, которая также не будет ровной и может не функционировать должным образом.

    2. Определение размеров и уклона крыши

    Прежде чем резать доски для крыши, необходимо снять несколько мерок. Эти измерения имеют следующие конкретные названия.

    • Пролет : Расстояние по горизонтали между каркасом стены.

    • Высота : Расстояние по вертикали от потолочной балки до коньковой доски.

    • Пробег : Половина длины пролета.

    • Строка: Расстояние по диагонали от каркаса стены до коньковой доски.

    Чтобы определить размеры «подъема» и «линии» и размещение коньковой доски, вам потребуется знать уклон вашей крыши . Шаг крыши — это «подъем», разделенный на «пробег». Другими словами, если крыша поднимается по вертикали на 6 дюймов при каждом прогоне по горизонтали на 12 дюймов, шаг будет 6:12.

    Ознакомьтесь с местными строительными нормами и поговорите со строительным служащим, чтобы узнать требования к уклону крыши в вашем регионе. Если вы используете битумную черепицу в качестве кровельного покрытия, обычно требуется минимальный уклон 2:12.

    3. Разметьте и обрежьте стропила крыши

    После того, как размеры вашей крыши определены, вы можете приступить к раскрою досок для стропил. С помощью карандаша и угольника наметьте линии разреза. При использовании каркасного угольника он должен быть наклонен в соответствии с уклоном вашей крыши.

    • Отвес : Расположен в верхней части стропила, где он соединяется с коньковой доской. Положив обрамляющий квадратный длинный рычаг на верхнюю часть стропильной доски так, чтобы короткий рычаг находился вертикально, нарисуйте линию вдоль внешнего края длинного плеча.

    • Птичий патрубок: Расположен в месте соединения стропила с верхней частью стеновой пластины. Он состоит из двух разрезов, называемых разрезом пятки и разрезом сиденья.

      • Чтобы отметить пяточный срез, начните с линии среза по отвесу и измеряйте, пока не достигнете расстояния «линии». В этот момент поместите обрамляющий угольник в то же положение, что и раньше, и отметьте линию, параллельную отвесному срезу.

      • Чтобы отметить срез сиденья, переверните угольник каркаса и держите его перпендикулярно линии среза пятки. Сопоставьте длину длинного плеча в нижней части стропила с шириной стеновой пластины и проведите линию по направлению к отметке пятки.

    • Хвостовой срез: Расположен на противоположном конце стропила, образующего карниз крыши. Расположение этого разреза зависит от софита и фасции вашей крыши.

    Повторите эти отметки на всех ваших стропильных досках и завершите надрезы циркулярной пилой.

    4. Установите коньковую доску

    Поскольку коньковая доска в конечном итоге опирается на стропила, вам потребуется временно поддержать коньковую доску, чтобы установить ее на место изначально. Прибейте доску к центру каждого конца фронтонной стены крыши и временно поместите коньковую доску сверху.

    5. Установка стропил

    Для выполнения этой задачи вам понадобится несколько помощников. Пришло время установить обрезанные доски для стропил. Начните с подъема двух стропил на поверхность крыши и запланируйте установку по одному с каждой стороны коньковой доски на конце фронтона стены.

    Прикрепите один конец стропила к стеновой пластине. Повторите этот шаг на другой стороне крыши с противоположной стропильной доской. Прислоните две стропильные доски друг к другу, чтобы они оставались вертикальными, но пусть один из ваших помощников будет удерживать доски на месте.

    Повторите этот процесс с двумя стропилами на другом конце фронтонной стены. Как только четыре стропила на каждом конце будут прикреплены к стеновой пластине, поднимите доску для катания и закрепите ее между стропилами.

    Установив коньковую доску, вы можете приступить к установке всех стропильных досок и завершить каркас крыши. Если в соответствии с нормами требуется какое-либо дополнительное обрамление, такое как хомуты, прогоны или раскосы, сейчас самое время их установить.

    6. Установка обшивки крыши

    После завершения каркаса крыши можно приступить к установке слоев, из которых состоит поверхность крыши, начиная с обшивки. Вы будете размещать листы обшивки рядами, начиная с нижней части крыши и продвигаясь вверх к вершине. Прикрепите обшивку к каркасу крыши обычными гвоздями и расположите детали в шахматном порядке, чтобы не было длинных рядов стыков.

    7. Установите капельницу

    Капельница представляет собой металлический накладной элемент, защищающий обшивку от воды. Закрепите металлический отлив по всему краю крыши, при необходимости немного перекрывая каждую секцию.

    8. Раскатываемая подложка

    Подложка является следующим кровельным слоем — она служит гидроизоляцией для защиты обшивки и каркаса под ним в случае проникновения воды в кровельное покрытие. Подложка обычно представляет собой войлочный материал, который поставляется в рулонах.

    Раскатайте подложку от нижней части крыши до пика крыши, перекрывая каждую секцию по мере продвижения. После того, как вы установили подложку с обеих сторон крыши, намотайте последний слой на конек.

    9. Установите крышку

    И последнее, но не менее важное: установите выбранное вами кровельное покрытие. Большинство домовладельцев выбирают битумную черепицу, но вы также можете выбрать металлическую кровлю, деревянную черепицу и т. д. Какой бы тип кровельного покрытия вы ни выбрали, вы будете укладывать его снизу вверх до вершины с небольшим нахлестом. Следуйте рекомендациям производителя по установке приобретаемого вами продукта.

    Построить крышу своими руками или нанять профессионала

    Научиться строить крышу дома, а затем приступить к проекту — это подвиг, на который готовы пойти очень немногие домовладельцы. Вам нужен какой-то опыт строительства или столярного дела, чтобы знать, как делать правильные разрезы, стропить и устанавливать доски, а также поддерживать уклон крыши. Согласно HomeAdvisor , оплата труда составляет около 60% стоимости установки новой кровли. Таким образом, хотя вы существенно сэкономите на стоимости рабочей силы, если построите крышу своими руками, нанять местного кровельщика — лучший способ — по нескольким причинам.

    В первую очередь квалифицированный кровельщик поможет с первоначальным проектом вашей крыши. Вы можете чувствовать себя уверенно, зная, что ваша крыша будет иметь правильный наклон, правильно отводить воду и не допускать попадания воды в ваш дом. Профессиональная кровельная компания также предложит лучшие материалы и, вероятно, закончит работу намного быстрее, чем вы. Когда дело доходит до крупномасштабных и впечатляющих проектов, таких как строительство крыши, доверьте это экспертам.

    Часто задаваемые вопросы

    Односкатную крышу построить проще всего, так как она имеет только один скат. Вместо двух наклонных сторон, которые встречаются посередине, как двускатная крыша, односкатная крыша будет наклоняться в одном направлении, что делает весь процесс немного более простым.

    После завершения каркаса вам потребуются следующие материалы для кровли дома:

    • Деревянная обшивка

    • Капельница, она же металлическая накладка

    • Подложка для гидроизоляции

    • Кровельное покрытие, такое как металлическая или битумная черепица

    Битумная черепица является наименее дорогим кровельным материалом. Они стоят около 10 000 долларов за дом площадью 1600 квадратных футов по сравнению с 16 500 долларов за металлическую кровлю или 25 000 долларов за шиферную черепицу.

    Нужна профессиональная помощь с вашим проектом?

    Получите цитаты от профессионалов с самым высоким рейтингом.

    Рекомендуемые статьи

    • 5 самых популярных типов кровельной черепицы

      Лорен Мерфи • 29 апреля 2022 г.

    • 7 распространенных мифов о вентиляционных отверстиях на крыше

      By Marwa Hasan • 23 марта 2022 г.

    Деревянный каркас своими руками | Bennett Ridge

    Криста и Скотт Беннетт занимаются ремонтом дома своими руками, и на их счету два полных ремонта дома. С каждым проектом процесс Беннета был одинаковым: купить дом, оценить его сильные и слабые стороны и сделать все возможное, чтобы после завершения он стал привлекательным для потенциальных покупателей.

    В прошлом году Скотт и Криста начали третий проект дома своими руками, на этот раз с другой направленностью и совершенно другой целью.

    «В других проектах мы находили дом, покупали его, ремонтировали и двигались дальше», — сказала Криста. «Но на этот раз мы знали, что строим дом своей мечты и собираемся сделать его идеальным». На что Скотт добавляет: «Этот дом — самое лучшее, что мы можем сделать».

    Планы дома мечты Беннетов начались с 72 акров лесного массива в северо-западном регионе Пенсильвании. Скотт описывает эту землю как подчеркнутую красивым хребтом, спускающимся в долину, где «протекает милый маленький ручей». Он отмечает, что именно топография привела к названию их дома.

    «После того, как мы выбрали Timberbuilt, следующим шагом было изложение нашего плана с их дизайнером Адамом Скоттом. Мы начали с отправки фотографий собственности, и когда Адам увидел хребет, он просто придумал название «Хребет Беннета».

    После того, как компания Timberbuilt завершила проектирование Bennett Ridge, изготовила и установила деревянный каркас, настала очередь Кристы и Скотта приступить к работе.

    Однако на этот раз в их рутине «сделай сам» было два существенных отличия. Дети стали очень активной частью их жизни, что значительно повлияло на их расписание.

    «С четырехлетним и полуторалетним ребенком я не могу добраться до дома и взять его в свои руки столько, сколько мне бы хотелось, — сказала Криста. «Хотя это замедлило наш прогресс, это не изменило нашего стремления сделать этот дом чем-то, чем мы в конце концов будем гордиться. Мы полностью посвящаем себя тому, чтобы не торопиться и вкладывать в это как можно больше себя».

    Усилия, которые Скотт и Криста приложили к Bennett Ridge на сегодняшний день, включают в себя расчистку участка, создание подъездной дорожки, установку угловых стоек фундамента, рытье нижних этажей для колонн крыльца и гаража, установку электропроводки и кабельного канала для телефона и ТВ, проектирование, а также монтаж электросистемы.

    Они также установили систему водоснабжения, включая бак на 1300 галлонов и систему сбора родника, а также септик, насосный бак и канализационную линию. Предстоят работы по внутренней отделке и, возможно, наружные каменные работы.

    Чего Беннеты решили не делать, так это каркаса, водопровода, установки геотермальной системы, внутреннего гипсокартона и внешней обшивки. На вопрос, отличается ли работа над этим домом от их предыдущих проектов «сделай сам», Беннеты дают индивидуальные ответы.

    «С нашими первыми двумя домами стоимость, безусловно, была основной причиной, по которой мы проделали работу, но с этим домом мы больше хотим сделать его настолько совершенным, насколько это возможно», — сказал Скотт. «По правде говоря, в наши дни мало кто работает так, как будто работает на своем месте. Так что, хотя моя работа никогда не будет идеальной, она всегда лучше, чем то, что сделал бы любой другой парень».

    «У нас был бюджет, и цифры по большей части соответствовали нашим ожиданиям», — сказала Криста. «Но это проект нашей мечты, и мы не собираемся уходить или продавать его. Поэтому всякий раз, когда нам приходилось делать выбор, который выводил нас за пределы нашего бюджета, мы обычно выбирали то, что сделало бы этот дом местом, в котором мы всегда хотели бы быть. Самостоятельное выполнение работы помогает сделать это возможным».

    Скотт признает, что отделка деревянного каркасного дома сопряжена с уникальными трудностями, начиная с материалов и заканчивая исполнением. Тот факт, что он инженер-электрик по профессии, определенно помог этому процессу. Он также отдает должное Timberbuilt за их техническую поддержку.

    «Лучшее в Timberbuilt то, что это компания нужного размера. Они не настолько велики, чтобы им не хватало индивидуальности, и не настолько малы, чтобы у них не было современных технологий проектирования и строительства. И каждый раз, когда мы звонили любому из Адамов (менеджеру по производству Timberbuilt, Адаму Линкольну и дизайнеру Timberbuilt, Адаму Скотту), они очень помогали, не только выслушивая наши вопросы, но и давая нам объяснения, которые мы могли понять и которым мы могли следовать».

    План Беннетов по переезду в дом своей мечты к «июлю» (Криста) или «августу» (Скотт). Тем не менее, они оба согласны с тем, что всякий раз, когда они въезжают, они остаются на месте.

    «Этот дом потрясающий, особенно Большая Комната», — сказала Криста. «В нем есть стена с массивными окнами, выходящими на территорию, и нам это просто нравится.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
