Ломаная крыша, по сути, это разновидность скатной кровли. Её выбирают, когда хотят получить дополнительное свободное пространство на мансардном этаже или кому-то такие конструкции больше по душе, чем обычные двускатные, трёхскатные, четырёхскатные. Обустройство ломаной крыши — нелёгкий процесс, но с лихвой окупается красивым внешним видом, повышенными функциональными возможностями и уютной комнатой, пригодной для жилья. Рассмотрим подробно строение ломаной крыши и как её сделать самостоятельно.

Что представляет собой ломаная крыша

Название ломаная крыша получила благодаря своей форме. Она имеет большое число линий с изломами и пятиугольную (а не треугольную, как у классических скатных) проекцию фронтона здания. Многие застройщики намеренно выбирают её ради формы, поскольку дом с ломаной крышей смотрится добротно, солидно, а с помощью доборных элементов, да ещё контрастных тону основной отделки крыши и фасада, можно получить настоящий шедевр.

Коттедж с ломаной крышей выглядит необычно и оригинально

Но по большей части она идеально подходит, когда желаемый размер мансарды не вписывается в обычную скатную крышу, которая не обеспечивает достаточную высоту чердачного помещения для комфортного там пребывания. Ломаная же конструкция благодаря перелому ската существенно уменьшает «мёртвые зоны» — неподходящее для обитания пространство.

Кстати, не всегда крышу с изломом выбирают для обустройства именно жилой комнаты. Это могут быть и «холодные» помещения — винный погребок для виноделов, тренажёрный зал для любителей спорта.

Для винного хранилища подходит любое помещение в доме — подвал, чердак, кладовка — главное обеспечить нужные климатические условия для хранения вина

В мансарде можно устроить гардеробную или просто чуланчик для хозяйственных нужд, оборудованный различными шкафчиками и полочками.

Небольшая гардеробная на чердаке — яркий пример того, как можно практично использовать все квадратные метры собственного жилья

Вариантов ломаных крыш много:

1. Односкатные — самая простая конструкция, которую с лёгкостью можно сделать самостоятельно.

   Односкатная мансардная крыша с небольшим изломом ската — стильная и простая конструкция

2. Двускатные — дают возможность обустроить большое чердачное помещение.

   Обтекаемая форма делает двускатную ломаную крышу устойчивой к порывам ветра и снеговым заносам

3. Трёхскатные — издавна известные на Руси и популярные сегодня.

   Эстетика трёхскатной ломаной крыши с одной стороны ненавязчивая, а с другой — обладает несомненной привлекательностью

4. Четырёхскатные — сложные в постройке, но красивые внешне и лёгкие, благодаря особенностям конструкции. Это позволяет обустроить большое чердачное помещение, не нагружая излишне фундамент. Поэтому четырёхскатные ломаные крыши весьма востребованы в частном домостроении.

   Четырёхскатные ломаные конструкции востребованы в частном строительстве

5. Вальмовые, шатровые ломаные, щипцовые, комбинированные и т. д.

   Вальмовая ломаная крыша имеет сложную конструкцию и повышенную стоимость, но обеспечивает рациональное использование свободного пространства на чердачном этаже

То есть излом крыши, позволяющий увеличить чердачное пространство, применяется почти везде. По мнению строителей — если что-то можно нарисовать, значит, это можно и построить. Так-то оно так, но важно рассчитать смету заранее, чтобы впоследствии не получилось «я его слепила из того, что было».

Специфика строения ломаной крыши

Наличие особой стропильной системы из довольно внушительных элементов отличает возведение ломаной крыши от строительства типичной скатной. Однако не стоит этого опасаться. Крыши с изломом не так уж и сложны в установке, как это может показаться изначально. Их вполне реально сделать самостоятельно.

Главное преимущество ломаных крыш в том, что, несмотря на впечатляющие величины опор, большинство стропильных систем монтируются по модульной схеме. Многие составляющие собирают на земле и уже готовые поднимают наверх. Поэтому тяжёлая строительная техника не понадобится. Стойки и стропила в местах переломов обрезаны под определённым уклоном. Вся стропильная система закрепляется особыми соединениями.

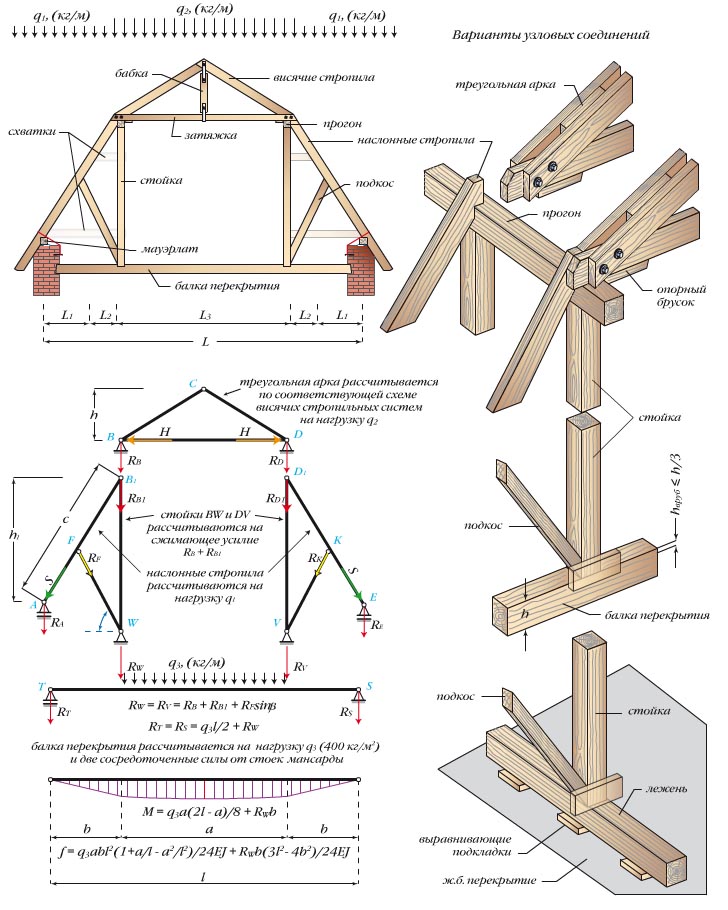

Стропила ломаной крыши монтируются по схеме

Лучшая ширина строения для обустройства ломаной крыши — 6 м. При большей ширине пролётов целесообразно использовать другие технологии, поскольку способность стропил ломаной крыши выдерживать усиленную нагрузку значительно сокращается. Если ширина дома меньше, тогда балки подстропильные и усилительные потолочные будут опираться на мауэрлат из бруса сечением 90х140 мм.

Основой ломаной крыши являются либо несущие стены, либо стропильная система из висячих стропил и наслонных, которую лучше делать деревянной, чтобы не утяжелять конструкцию. Использование металла и железобетонных изделий нежелательно. Доска должна быть толстой, не менее 50 мм в поперечном сечении, до 18% влажности, обработанная олифой. Чаще используют для создания несущей конструкции ломаной крыши хвойные породы древесины, как недорогие.

Характерной особенностью крыш с изломом является разбивка ската на две части, каждая из которых (верхняя или нижняя) монтируется под своим углом — верхние части обычно 15–30°, нижние 60–70°. Собирается изломанная конструкция с помощью кронштейнов. Их количество и места установки зависят от типа и площади крыши. От этого зависят и элементы конструкции, тем не менее в основных видах обязательно присущи:

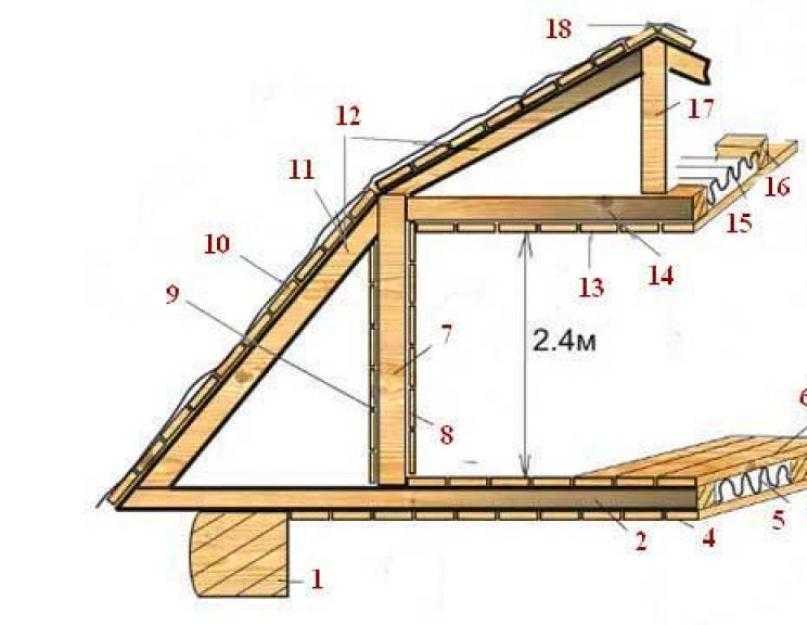

Созданная правильно конструкция крыши с изломом в готовом виде состоит из:

• отделочного материала, гипсокартона, паро-, тепло- и гидроизоляционного слоя;
• обрешётки, контробрешётки и кровельного настила.

Расчёт ломаной кровли

Расчёт выполняется с учётом вида основного покрытия кровли, а также углов наклона стропил. Высчитать необходимый объём укрывного материала на ломаную крышу просто:

• замеряют длину и ширину скатов, перемножают, получают площадь каждого ската;
• суммируют обсчитанные площади и полученный результат делят на площадь кровельного настила (листы металлочерепицы, ондулин и прочее) + 10–15% на нахлест и запас.

Аналогично рассчитываются изоляционные материалы.

Перед тем как обсчитать стропильную систему, нужно составить план дома и посмотреть карты снеговых нагрузок и ветровых нагрузок по областям. Тот, кто знаком с ArchiCad или SolidWorks и знает азы строительства, может создать проект крыши своего дома в этих программах, где все элементы имеют вес и размер. На основании чего можно сразу же составить смету и узнать, какие предстоят затраты на обустройство выбранной крыши.

Видео: стропильная система крыши, проектирование в ArchiCad и в SolidWorks

Рисуем на клетчатом листочке эскиз дома, где отображаем особенности стропильной системы ломаной крыши — форма, ширина стены, углы наклона скатов и т. д. Возьмём за пример эскиз с фотографии.

При составлении схемы дома необходимо соблюдать пропорции

Отправные данные: ширина стены, на которой сформирован торец крыши (В_д) 6,4 м, строится, например, в Тюмени, высота коробки по эскизу 2,3 м, расстояние от перекрытия до конька крыши 3,5 м, углы скатов — угол _а 60° между перекрытием и скатом и угол _б в месте излома скатов 30°, желаемая высота помещения (Н_м) 2,5 м, выноса балок перекрытия за пределы стены (В_в) нет, шаг стропил примем равным 0,6 м.

Находим на карте месторасположение строительства и узнаём величину снеговых нагрузок для данной местности. При этом если строительство ведётся на границе регионов, то предпочитают большее значение. В нашем примере снеговая нагрузка (Тюмень) равна 180 кг/м².

Величина снеговых нагрузок определяется в зависимости от местности

Определяем значение мощности ветров по карте ветровых нагрузок и умножаем на поправочный коэффициент (k) из представленной ниже таблицы, поскольку здесь имеют значение тип местности и высота будущего строения. В нашем примере ветровая нагрузка для Тюмени равна 24 кг/м², k 0,65 (колонка «Б»). Итого получаем 24 х 0,65 = 15,6 кг/м².

По карте ветровых нагрузок определяется мощность ветра по всем регионам

Таблица: коэффициент (k) для типов местности

Если дом строится в городской черте, но возле моря, то берут значение колонки «А».

В нашем примере взято значение колонки «Б» — высота дома свыше 5 м и строится он в городской черте (Тюмень) в коттеджном посёлке, где нет высотных домов.

Видео: ломаная крыша с мансардой, часть 1 — расчётная схема, нагрузки, РСУ

Проводим расчёты.

1. Рассчитываем зависимость ширины мансарды от крутизны мансардного ската (угол _а) по законам геометрии — В_м = В_д – {2 х (Н_м : tq _а)} = 6,4 — {2 х (2,5 : tq 60°)}= 3,51 м. Расчёт произведён без выноса балок, когда стропила опираются на мауэрлат. С выносом балок перекрытия наружу, допустим, на 0,5 м, ширина мансардного помещения увеличится до 4,01 м. Отсюда вывод — чем больше вынос балок перекрытия, тем шире можно сделать помещение мансарды.
2. Рассчитываем общую высоту крыши: Н_м + Н_к (высота конькового треугольника), где Н_к = 0,5 х В_м х tq _б = 2,5 м + (0,5 х 3,51 х tq 30°) = 2,5 м + 1,01 м = 3,51 м.
3. Рассчитываем длину стропильных ног: для расчёта нижних стропильных ног Н_м : sin угла _а = 2,5 : sin 60° = 2,89 м длина стропильной ноги; для расчёта конькового стропила Н_к : sin угла _б = 1,01 : sin 30° = 2,02 м. Если конструкция формируется с вынесением балок перекрытия, т. е. свес крыши образуется за счёт выноса, то на этом расчёты стропильных ног закончены. Если же выноса балок нет, тогда потребуется удлинение стропил, значит, нужно провести дополнительный расчёт.
4. Рассчитываем удлинение стропил — рабочую длину кобылки — на планируемую величину карнизного свеса по формуле — желаемая длина карнизного свеса (k): cos угла _а = 0,5 м, к примеру: cos 60° = 1 м.
5. Узнаём уклон скатов и величину нагрузки на стропила, ориентируясь по таблице «Рекомендуемые уклоны скатных крыш», расположенной ниже.
6. Рассчитываем нагрузку на стропила. Для этого воспользуемся исходными и расчётными данными. Нагрузка за счёт уклона ската (например, металлочерепичной кровли) + снеговая нагрузка, согласно карте снеговых нагрузок + ветровая нагрузка (определена по карте с корректировкой на коэффициент). Итого: 5 кг/м² + 180 кг/м² + 15,6 кг/м² = 200,6 кг/м² х заданный шаг установки стропил (у нас 0,6 м) ≈ 110 кг/погонный метр.

Таблица: рекомендуемые уклоны скатных крыш

Зная величину нагрузки можно правильно выбрать сечение стропильного пиломатериала.

Таблица: взаимосвязь нагрузки и толщины бруса для стропильной системы

Примечание: при выборе нагрузки округляем в большую сторону.

Видео: ломаная крыша с мансардой, часть 2 — расчёт в Scad, подбор сечений кровельных элементов

При закупке пиломатериала нужно учитывать утеплитель, а также вентиляционный зазор и паронепроницаемый слой кровельного «пирога» (что составляет 20–30 мм).

Расчёт ломаной кровли объёмный, но несложный. Его под силу сделать самостоятельно вручную или с помощью расчётной программы Scad. Можно также воспользоваться онлайн-калькулятором расчёта стропильной системы на строительных сайтах, где нужно ввести запрашиваемые данные и получить готовый расчёт.

Видео: ломаная крыша с мансардой, часть 3 — конструктив и планировка

Проекты домов с разными видами ломаных крыш

Благодаря конструктивным особенностям, ломаные крыши различаются по внешнему виду:

• с опорой нижних стропил на мауэрлат;
• с выносом нижней части наслонных стропил за пределы стены;
• с использованием только наслонных стропил.

В зависимости от особенностей стропильной системы ломаные крыши имеют разный вид

В первом варианте балки перекрытия устанавливают так, чтобы они слегка не доходили до стен нижнего этажа. Нижняя часть скатов состоит из наслонных стропил и крепится к стенам постройки с помощью мауэрлата. Из вертикальных элементов (стоек) делают каркас чердачного помещения. Получаются составные элементы кровли в виде треугольников вдоль стен, соединённых между собой схватками. И уже к ним присоединяют верхние части скатов из опирающихся на затяжку висячих стропил.

Во втором варианте нижние края стропил выводят наружу за пределы дома, что даёт возможность увеличить размеры мансарды. И чем больше вынос, как уже говорилось выше, тем шире можно сделать помещение под крышей. Опорой для стропил в таком случае является не мауэрлат, а балки перекрытия, которые удерживаются мауэрлатом. Поддерживаются стропила подкосами. Стойки заглублены в перекрытия, но не больше чем на 1/3 толщины.

В третьем варианте нет висячих стропил. Верхние скаты состоят тоже из наслонных, опорой для которых являются затяжки.

Конструкция кровли без вертикальных элементов

Имеются также иные версии ломаной кровли, одна из которых довольно интересная — в такой конфигурации отсутствуют вертикальные стойки, а стропила все одной длины. Внешне крыша напоминает восьмигранник. Потолок подкровельного помещения будет в виде четырёхгранного свода.

Ключевой особенностью такого устройства является усиление несущей способности стропил, для чего на каждом из них в месте излома закрепляют по 2 металлические пластины (толщина металла 3 мм) с обеих сторон. Кроме этого, в верхней части конструкции устанавливают ригели, благодаря чему дополнительно снимается нагрузка с более плоской части ломаной кровли. Такое решение даёт возможность усилить стропила, перераспределить нагрузку несущих элементов, убрать стойки и за счёт этого значительно расширить помещение.

Ломаная кровля с мансардой

Домов с мансардой великое множество, поскольку это:

• привлекательный силуэт крыши, а вместе с ней и всего дома;
• увеличение полезной площади через рациональное использование имеющейся;
• быстрое возведение и небольшие затраты.

Конструкция с ломаной мансардной крышей вальмового типа позволяет максимально эффективно использовать внутреннее пространство мансарды

Особенно необычно смотрятся мансардные дома с ломаной кровлей, где один скат с изломом, а другой прямой. Используется такой архитектурный приём, когда задумана по проекту асимметрия фронтона и нужно сдвинуть помещение мансарды к одной или другой стене. Внешне такой дом выглядит стильно. На асимметричной крыше легко устанавливать солнечные батареи, климатические или отопительные системы и прочее технологическое оборудование.

Ломаная крыша чудесно сочетается с разными футуристическими формами, в том числе и асимметрией

Ломаная крыша своими руками: пошаговая инструкция

Перед монтажом кровли обрабатывают все деревянные элементы антисептиками, антипиренами и пропитками от гниения. Запасаются основным кровельным материалом, изоляционными и металлическими крепежами для фиксации стропил к мауэрлату.

1. Делают обрешётку из толстого бруса профилированного, которая ляжет в основу стропильной системы. Для этого жёстко сцепляют мауэрлат с перекрытием. Для мягких кровель нужна сплошная обрешётка. Для твёрдых, как металлочерепичная или шиферная, обрешётку собирают с шагом 0,2–0,5 м.

   Для твёрдых кровель устанавливают обрешётку из толстого профилированного бруса

2. Отделяют стойками запланированную мансарду, соединяют стойки долевыми прогонами, а поверх укладывают балки, которые будут затяжками (связующими частями) для висячих стропил.

   Предполагаемое помещение выделяют вертикальными стойками, которые скрепляют продольными прогонами и балками

3. Устанавливают наслонные стропила, проверяя плоскости крутых скатов, а следом — висячие. Внимание нужно уделить правильности компоновки узлов в местах изгиба.

   Частота крепления стропил и обрешётки зависит от материалов кровли

4. Подпирают, если требуется, наслонные стропила подкосами, а верхнюю затяжку, чтобы не провисала, подвешивают при помощи бабки.

   Для повышения прочности в наслонных стропилах устанавливают подкосы

5. Подгоняют фасадные составляющие конструкции (оконные и дверные проёмы, если планируются окна и балкон).

Конечно же, это не единственная технология обустройства ломаной крыши. Есть ряд других, и выбор зависит от многих факторов — используемого материала, планировки, вида крыши, условий для проведения монтажных работ и т. д.

Видео: ломаная мансардная стропильная система

https://youtube.com/watch?v=nENtDpL0m5E

Установка стропильной системы самостоятельно

Монтаж ломаной крыши удобен тем, что позволяет, как уже писали выше, собирать многие элементы конструкции на земле.

1. Изготавливают первые 2 фермы, подымают на крышу, устанавливают по краям и закрепляют соединительными брусками.

   Элементы ферм стропильной системы закреплены брусками (затяжками), что придаёт прочность конструкции

2. Протягивают между ними шнур, который послужит уровнем для монтажа стропильных ног в одной плоскости.
3. Устанавливают аналогично все фермы по уровню и хорошо фиксируют, придавая конструкции необходимую жёсткость с помощью ригелей, которые в дальнейшем будут основой потолка мансардного помещения. В результате проведённых работ получится вот такая конструкция.

   Под двускатной ломаной крышей получается большое мансардное помещение

Выровнять все элементы стропильной системы по натянутому шнуру сможет только опытный кровельщик. Даже минимальное отклонение (в 0,5–1 см, например) приведёт к тому, что крыша будет «гулять». А это недопустимо, тем более, когда речь идёт об обустройстве жилого помещения под кровлей.

Видео: простой совет — как установить стропильные ноги ровно и в одной плоскости

Оформление ломаной крыши

Под оформлением кровли понимается обустройство карнизов (свесов), утепление мансарды, обшивка фронтона. Эти работы можно отнести к разряду второстепенных, тем не менее очень важных. Обустройство карнизов — усиление защиты дома от проникания влаги, попадания мусора и пыли в подкровельное пространство. Чтобы сделать карнизы, нижние стропила выводят за пределы здания на 50–60 см. Это минимальный размер свесов, которые при желании можно увеличить.

Кровельные свесы бывают подшитыми и не подшитыми, коробчатыми и укороченными. Оптимальный вариант — подшитые свесы, что значительно увеличивает функциональные возможности кровли и придаёт дому завершённый вид. Для подшивки подходит любой материал — вагонка, доска, металл, пластик, софиты. Всё дело во вкусе хозяев и в дизайне дома.

Для подшивки карнизов ломаной крыши используются разные материалы

Кроме карнизов желательно защитить и фронтальную часть крыши, поскольку в ломаных конструкциях фронтон выполняет серьёзные функции — сохраняет и поддерживает тепловой режим в мансардах. Поэтому он должен быть не только прочным, но также хорошо утеплённым и привлекательным. Если по проекту не предусмотрено полное остекление фронтона, то обшивают его обычно тем же материалом, каким облицован весь дом. Нередко используют дерево, если дом кирпичный либо каркасный, по которому наносят резьбу. Умелое оформление фронтона даёт возможность красиво обыграть самую обычную конструкцию ломаной крыши.

Эффектным элементом архитектуры загородного дома с ломаной мансардной крышей является сплошное остекление фронтона и обустройство балкона

Утепление ломаной крыши

В силу особенностей своей конструкции ломаная крыша должна иметь хорошую теплоизоляцию. Если чердачное помещение остаётся «холодным», то будет достаточно теплоизолировать только перекрытие, отделяющее его от самого дома. Что же касается помещений, планируемых под жильё (мансарды), то здесь уже утепляют всё — скаты, фронтон, перекрытия и стены.

Наиболее востребованным теплоизолятором для мансард является минеральная базальтовая вата, укладываемая слоями. Она отличается почти нулевой впитываемостью влаги, отличной способностью пропускать пар, хорошей сопротивляемостью огню и небольшой ценой.

Минеральная вата — распространённый материал для утепления мансарды

Если схема утепления имеет полимерную структуру, то лучше использовать пенопласт, который не уступает базальтовой вате. Хотя коэффициент паропроницаемости у минеральной ваты выше, но в пенопласте практически не накапливается пар, а отводится через неровности и стыки утеплителя. Стоит отметить экструдированный пенополистирол, который способен прослужить много лет без потери своих свойств. Ну и, конечно же, опилки, главное достоинство которых — невысокая стоимость, экологическая чистота и превосходные теплоизоляционные свойства.

Изоляционные материалы укладывают между стропилами максимально плотно, оставлять пустоты недопустимо.

Видео: как утеплить опилками крышу мансарды

Строение ломаной мансардной крыши подразумевает единую систему из гидроизоляции, утеплителя и пароизоляции. Все слои укладывают в определённом порядке с обязательными вентиляционными зазорами, что позволит выводить влагу из утеплителя. Следовательно, водяные пары не будут скапливаться в подкровельном пространстве, а значит крыша сможет свободно «дышать».

Помещение под крышей, предназначенное для жилья, утепляют по всем правилам теплоизоляции зданий

Изнутри всю конструкцию обшивают гипсокартоном для дальнейшей финишной отделки мансардного помещения.

Видео: утепление ломаной крыши мансарды

https://youtube.com/watch?v=UqWyrNQ4eq0

Настил кровельного материала

Укрытие крыши — один из заключительных этапов кровельных работ, который проводится по следующей схеме:

1. Снаружи каркаса ломаной крыши поверх гидроизолятора набивают контробрешётку.
2. Затем делают обрешётку с шагом соответственно выбранному настилу.
3. Укладывают кровельное покрытие согласно правилам монтажа используемого материала, но в любом случае придерживаясь основного — настил делается от низа кровли кверху.

   Кровельный материал крепится к обрешётке с шагом, соответствующим выбранному покрытию

На этом этапе важно правильно подобрать укрывной материал. Здесь опять возвращаемся к картам снеговых и ветровых нагрузок и смотрим, в какой зоне расположен участок, и каковы нагрузки придутся на кровлю.

Если в данной местности сильные ветра и обильные снегопады, то использовать лёгкие кровельные материалы не рекомендуется, иначе есть риск их срыва. А также не стоит использовать рулонные материалы в климатических зонах с жарким летом.

Самыми распространёнными из кровельных покрытий считаются шифер и металлочерепица.

Обшивка фронтона ломаной крыши своими руками

Фронтон — лицевая часть стены между скатами крыши. Его форма зависит от конфигурации стропильной системы и предпочтений владельцев дома. Чаще всего фронтоном оснащают дома с ломаными крышами и многощипцовыми. Реже — при односкатных крышах и домах из сруба, где фронтон уже вписан в строение.

Зашить фронтон можно самостоятельно. Для этого не нужны особые знания и навыки. Обшивают фронтоны виниловым сайдингом, ПВХ панелями, деревом, профнастилом.

Обшить фронтон можно самостоятельно

При работе с сайдингом, как более популярным облицовочным материалом, используют разные технологии обшивки — на стропильную систему, обрешётку или заранее обустроенный алюминиевый каркас. Самый простой вариант — крепление сайдинга на обрешётку.

1. По всей площади фронтона делают обрешётку с шагом 35 см. Используют деревянные бруски одинаковой толщины, скрепляя их саморезами или строительными гвоздями.
2. Горизонтально закрепляют стартовую планку, прикручивая её саморезами к каждой составной части обрешётки.
3. Монтируют сайдинг по методу соединения «шип-паз», т. е. паз сайдинга защёлкивается в шип стартовой полосы. Важно чтобы защёлкивание прошло по всей длине, иначе возникнет перекос.
4. Верхние края каждой последующей полосы закрепляют саморезами к близлежащим брускам.
5. Торцы отделочных элементов подрезают под углом, равному склону кровли. Таким методом заполняют всю площадь фронтона до самого верха.

   Обшивка фронтона ломаной крыши сайдингом выполняется по схеме «шип-паз»

Видео: обшивка фронтона крыши сайдингом своими руками

Как видим ничего сложного, если придерживаться правил и особенностей монтажа, присущих любому укрывному материалу.

Видео: как построить мансарду своими руками

Строительство ломаной мансардной крыши — лучший вариант для частного дома, так как позволяет получить дополнительную жилую площадь, которой иной раз не хватает. Изучив технологию монтажа и придерживаясь несложных правил по установке, обшивке и утеплению кровли, можно сделать ломаную крышу своими руками и с лёгкостью воплотить мечты в реальность. А также получить удовольствие от проделанной самостоятельно работы.

• Автор: Валентина Трубич
• Распечатать

Не идеальная, зато настоящая )))

Оцените статью:

(1 голос, среднее: 5 из 5)

Поделитесь с друзьями!

рассчитать стропильную систему, сделать чертежи, продумать размеры кровли, подробно на фото и видео

• Главная
• ›
• Виды кровли, крыши

Содержание статьи:

1. Конструкционные особенности ломаных крыш

2. Создание стропильной системы

3. Кровельное покрытие ломаных крыш

В большинстве случаев желание владельцев частных домов обустроить мансарду вызвано необходимостью иметь в распоряжении дополнительную жилплощадь. Максимально расширить чердачное пространство позволяет строительство ломаной крыши. Кроме того, такой вид кровли и использование современных материалов для создания покрытия делают здание внешне привлекательным и оригинальным (см. фото).

При выборе кровельного материала обращают внимание не только на то, как он выглядит. Немаловажное значение имеет его прочностные и эксплуатационные характеристики. Если выбранный материал не слишком тяжелый, тогда уменьшается нагрузка на стропильную систему ломаной крыши и на фундамент постройки и таким образом срок эксплуатации дома без проведения капремонта возрастает.

Конструкционные особенности ломаных крыш

Чаще всего различные виды ломаных крыш в последнее время используют при строительстве деревянных загородных коттеджей. Такой вариант устройства кровли предполагает наличие двух частей: пологой верхней и более крутой нижней, благодаря чему площадь чердачного пространства в значительной степени увеличивается.

Те из домовладельцев, кто решил выполнить строительство ломаной крыши своими руками, должен в первую очередь ознакомиться с нюансами создания такого вида кровель. Надо знать, что их стропильная ферма состоит из нескольких элементов. В свою очередь по бокам конструкции располагаются наслонные, а сверху висячие стропила.

Создание стропильной системы

До того как построить ломаную крышу своими руками, необходимо приобрести стройматериалы и подготовить инструменты. Также не следует забывать о технике безопасности и средствах защиты. Для деталей стропильной конструкции нужны пиломатериалы из хвойных древесных пород.

Чтобы изготовить мауэрлат, потребуется брус 150х150 или 100х150 миллиметров, а для балок перекрытия – доски или брус 150х50 миллиметров, которые в зависимости от ширины пролета и расстояния между элементами бывают одиночными или сдвоенными. Также следует запастись длинными брусьями, изготовленными из хвойной древесины (читайте: «Как строить крышу — инструкция»).

Стропильная система ломаной крыши строится в следующем порядке:

• полезную площадь мансарды выделяют стойками, устанавливая их на балки перекрытия для последующего монтажа стропильной системы мансардной крыши;
• стойки стропильных ферм связывают одна с другой, используя прогоны, сделанные из досок (одинарных или сдвоенных), учитывая размеры ломаной крыши;
• сверху устанавливают висячие стропила, при этом их стропильные ноги создают верхние скаты. Одновременно балками перекрытия крыши помещения мансарды являются затяжки на висячих стропилах. Учитывайте это, прежде как построить мансардную крышу;
• с целью придания жесткости в местах совмещения стропильных ног для соединения с затяжками применяют бабки. Также при необходимости дополнительного усиления устанавливают подкосы;
• места, в которых соединяются стропильные ноги с затяжками, крепят к мауэрлату с помощью стропильных ног наслонных стропил;

• В первой и последней деревянных фермах в стропильной конструкции делают дополнительный каркас для фронтонов, чтобы предусмотреть дверь, балкон и окно в ломаной крыше (читайте также: «Как сделать фронтон своими руками»). Для этого используют доски, имеющие сечение 50х150 миллиметров или деревянный брус 100х150 миллиметров.

Кровельное покрытие ломаных крыш

После того как завершен монтаж стропильной конструкции, приступают к кровельным работам.

В качестве примера приводится процесс создания поверхности кровли из металлочерепицы, поскольку она является одним из наиболее часто применяемых для этих целей материалов:

• вдоль скатов, соблюдая 15-сантиметровый нахлест, укладывают полосы гидроизоляционной пленки, при этом между стропилами не допускается ее провисание, составляющее более 2 сантиметров;
• места стыков проклеивают герметизирующей лентой;
• самую нижнюю из полос гидроизоляции нужно вывести в водосточные желоба, расположенные по периметру здания;
• с целью обеспечения вентиляции на крыше в месте устройства конька по всей его длине делают открытым просвет. Также при подшивке свесов оставляют вентиляционные отверстия между покрытием кровли и гидроизоляционным слоем – они обеспечат свободную циркуляцию воздушных масс;

• Сначала для крепления используют степлер, а затем набивают рейки или бруски контробрешетки шириной 5 сантиметров и высотой от 3 до 5 сантиметров. Их помещают сверху на стропильные ноги и таким образом гидроизоляционную пленку закрепляют дополнительно.
• Основную обрешетку прибивают поверх контробрешетки. Для ее создания принято пользоваться досками, имеющими толщину 25-32 миллиметра и высоту 100 миллиметров. Можно использовать брусья сечением 50х50 миллиметров.
• Внизу набивают начальную обрешетку, ее делают на несколько сантиметров (высота волны) выше остальных. Расстояние между серединой элементов обрешетки должно быть равно шагу профиля у металлочерепицы.
• Между начальной и последующей обрешеткой расстояние делают на 5 сантиметров меньше, чем между остальными ее деталями, так как лист кровельного материала крепят на нее гребнем, а не местом, где находится впадина.
• В местах расположения конька, ендов, выступающих элементов крыши обрешетку выполняют сплошной.
• Листы металлочерепицы крепят с перекрытием одной волной на следующий лист.

Установка ломаной крыши, смотрите на видео:

Специалисты советуют: когда возводится мансардная ломаная крыша своими руками – чертежи необходимы для грамотного выполнения работ (подробнее: «Чертежи крыш домов — этапы проектирования»).

Расширения мансардной крыши | Блог RISE

Ощущение нехватки места в доме – распространенная проблема в наши дни. Независимо от размера семьи или домохозяйства, часто ограниченная планировка означает, что никогда не будет места для роста или для того, чтобы делать то, что вы хотите.

Работа на дому и современная жизнь выдвинули проблему нехватки места на передний план, но из-за дорогих, разрушительных и стрессовых переездов все больше домовладельцев задаются вопросом: «Как я могу остаться в своем сообществе, создать больше пригодного для жизни пространства и лучший семейный образ жизни?»

Из-за ограничений, связанных с боковыми и задними расширениями, особенно в густонаселенных городских районах, таких как Лондон, возникает вариант расширения вверх. В этой статье мы рассмотрим, как этого добиться с помощью надстроек мансардной крыши.

Эти пристройки эффективно добавляют дополнительный этаж к дому за счет увеличения высоты потолка. На протяжении многих лет они зарекомендовали себя как доступное и эстетически приятное решение для домовладельцев, особенно для тех, кто живет в домах с террасами в викторианском и георгианском стилях, построенных для небольших семей более века назад.

Что такое мансардная крыша?
Прежде чем мы рассмотрим пристройки мансардных крыш, нам нужно разобраться, что такое мансардная крыша. Мансардная крыша, которую иногда путают с вальмовой крышей, часто известна как французская крыша или бордюрная крыша, имеет два ската с каждых четырех сторон. Он менее крутой наверху и очень крутой по бокам, вершина часто плоская или почти плоская.

Нижний скат обычно содержит мансардные окна коробчатой ​​формы (окно обычно устанавливается вертикально в наклонную крышу).

Построен в передней или задней части дома, обычно из натурального сланца, при взгляде с земли верхний склон редко виден.

Существуют варианты дизайна, и какой из них выберет клиент, будет зависеть от окружающей среды, в которой он живет, и структуры его дома. Варианты:

– Прямая: с небольшим уклоном на верхней части панели
– Выпуклая: изогнутая наружу на нижней части ската
– Вогнутая: изогнутая внутрь нижняя часть ската с крутым углом внизу

История мансардной крыши
Самый ранний известный пример мансардной крыши мы можем проследить до французского архитектора эпохи Возрождения Пьера Леско (1515-1578), который спроектировал двухскатную мансардную крышу крыла Леско Лувра в 1550 году. присвоив профилю крыши свое имя.

Считавшиеся элегантными, эффективными и модными, мансардные крыши получили широкое распространение в Европе и Северной Америке после реконструкции и перестройки Парижа Османом в 1850-х годах по указанию Наполеона III.

Наряду с преобразованием городских бульваров и общественных зданий были созданы современные многоквартирные дома с мансардными крышами и кремовым известняком, такие как те, что и по сей день находятся на бульваре Осман.

Его работы легли в основу более широкого архитектурного движения, стиля второй империи, отмеченного эклектичным и декоративным стилем, который процветал между 1852 и 1871 годами и широко использовался в крупных муниципальных и корпоративных зданиях, таких как Дворец Гарнье.

Мансардные крыши в Лондоне
Только в конце 18 века мансардные крыши появились в Лондоне и приобрели популярность в георгианскую и викторианскую эпохи из-за нехватки места, заменив традиционную крышу-бабочку, связанную с террасами.

Названная лондонской крышей из-за распространенности в городе, викторианская крыша-бабочка или V-образная крыша характеризуется инверсией стандартной формы крыши, двумя поверхностями, которые наклоняются вниз и встречаются с желобом в середине. Внешний вид напоминает крылья бабочки, отсюда и название.

Уклон этой крыши в 37,5 градусов позволяет разместить пристройку мансардной крыши, строя мансардную крышу с уклоном 70 градусов, что эффективно добавляет дополнительный этаж к собственности.

Причины, по которым домовладельцы желали пристройки мансардных крыш в 18-м и 19-м веках, существуют и по сей день, особенно в многолюдном и тесном Лондоне, поскольку пристройка спереди и сзади дает до 32,5 кв. преобразование чердака, которое может добавить только 23 квадратных метра.

Обычно это дополнительная спальня с двуспальной кроватью и собственной ванной комнатой или многофункциональное семейное жилое пространство открытой планировки. Там, где это целесообразно, они также могут предложить возможность включения террасы на крыше.

По сравнению с добавлением задней или боковой надстройки это экономически эффективный способ увеличить жилое пространство и остаться в своем районе. Кроме того, в большинстве случаев это значительно увеличивает стоимость имущества.
Сегодня расширения мансардных крыш широко распространены по всему Лондону, и домовладельцы желают «улучшать, а не перемещать». Они особенно распространены в таких районах, как Фулхэм, Хаммерсмит, Кенсингтон, Примроуз-Хилл, Паддингтон, Бэйсуотер и Ноттинг-Хилл.

В RISE Design Studio мы работали над множеством лондонских проектов, в ходе которых традиционная крыша-бабочка была заменена расширением мансардной крыши, таким как наш проект дома Queen’s Gate Sky в Южном Кенсингтоне.

Расширения мансардной крыши и террасы на крыше
В Лондоне, как и в любом густонаселенном городе, личное пространство на открытом воздухе в большом почете. Наряду с дополнительным жилым пространством расширение мансардной крыши, где это возможно, может дать клиентам возможность добавить завидную внешнюю террасу на крыше.

Они также добавляют значительную стоимость собственности, сообщая, что это может составлять от 10% до 30%. Как и в случае расширения мансардной крыши, этот возврат инвестиций намного превышает затраты.

Мансардные крыши и планировка
Из-за архитектурного значения одетых в униформу британских террас, построенных в 18-м и 19-м веках, и их исторического значения в Лондоне, последовательные строительные законы и строительные нормы, регулирующие высоту, окна, дымоходы и материалы, означали что дизайн и форма отличаются от таковых во Франции и других европейских странах.

В некоторых районах, таких как Тауэр-Хамлетс в Боу, этот дизайн был даже запрещен в 1990-х годах, поскольку местные специалисты по наследию сочли, что он влияет на внешний вид традиционной лондонской крыши «бабочка». Частично это было также потому, что многие из этих исторических террас пережили Блиц. Это решение было отменено в 2017 году с целью применения более «допустимого подхода».

Сегодня в Боу и по всему Лондону почти всегда необходимо обращаться за полным разрешением на строительство мансардной крыши. Как уже говорилось, это частично связано с историческим значением, а также со структурными изменениями и влиянием на текущий профиль крыши.

Все проводимые изменения должны сохранить структуру, характер и внешний вид здания с учетом того, как это свойство вписывается в более широкий контекст улицы и окружающего пространства.

В природоохранных зонах может быть трудно спланировать, когда собственность находится рядом с другими, которые остаются неизменными. Однако недавние застройки, такие как в Примроуз-Хилл и по всему Лондону, привели к тому, что соседи объединились, так что несколько смежных участков или целая терраса применяются одновременно.

Это помогает добиться единообразия, неподвластного времени дизайна и избежать странного неровного эффекта «зубца-зазора», когда одни дома вытянуты вверх, а другим отказали.

Групповая заявка, подобная этой, может стоить всего 339 фунтов стерлингов, и если владельцы проинформированы, вам не требуется их разрешение для продолжения подачи заявки. Кроме того, как правило, после того, как планирование разрешено, у вас есть три года до его истечения, поэтому на практике, пока лицо, подавшее заявку, начинает работать в это время, другим домохозяйствам это не нужно.

Этот тип групповой заявки может быть остановлен в будущем из-за введения сборов за общественную инфраструктуру для тех заявок, которые добавляют более 100 кв. м (1076 кв. футов) площади пола к улице. В будущем, возможно, потребуется рассмотрение небольших партий групповых заявок.

При подаче заявки на получение разрешения на строительство памятника архитектуры, будь то индивидуально или в составе группы, важно провести предварительные обсуждения с сотрудником по охране окружающей среды в местном органе власти на ранней стадии, это поможет избежать проблем в дальнейшем и установит четкую линию связи.

Наша профессиональная команда будет консультировать соответствующие отделы на протяжении всего процесса от проектирования до сборки. Мы также поможем с Сторонними стенными соглашениями, которые необходимы, если работа влияет на соседние объекты.

Кроме того, многие местные органы власти опубликовали руководства по проектированию жилых домов, если они находятся в районе с большим количеством мансардных пристроек. Эти инструкции, такие как эта, от Совета Вестминстера, ответят на следующие вопросы:

– Максимально допустимая высота от пола до потолка – 2,3 м
– Максимальный уклон передней и задней стен, обычно под углом 72 градуса – отступ от существующей отметки
– Какие материалы использовать в соответствии с внешним видом здания

Отдел планирования местных властей проверит ремонт, чтобы убедиться, что все правила соблюдены.

Имея значительный опыт в реконструкции исторических зданий, планировании и расширении мансардных крыш, мы помогаем клиентам в процессе, чтобы представить наиболее убедительные аргументы в пользу их дизайна. Наши приложения всегда сопровождаются фотографиями и подробными архитектурными чертежами в соответствии с PPG15 «Планирование и историческая среда».

Если вы живете в районе, где нет памятников архитектуры, вам будет проще получить разрешение на строительство в соответствии с разрешенными правами на застройку. Они позволяют вам выполнять определенные работы без необходимости разрешения на планирование, и местные власти будут располагать этой информацией. Опять же, мы можем помочь вам в этом процессе.

Сколько стоит надстройка мансардной крыши?
Существует значительный объем структурных работ, связанных с добавлением пристройки мансардной крыши к собственности. Именно по этой причине они недешевы.

В Лондоне, например, стоимость будет варьироваться в зависимости от здания и качества установки, в среднем от 40 000 фунтов стерлингов до 70 000 фунтов стерлингов и выше.

Однако необходимо учитывать финансовую ценность, которую они приносят дому, добавляя то, что по сути является целым дополнительным этажом. Имущество, которое стоит ок. 1000 фунтов стерлингов за квадратный фут, может увеличиться примерно на 100 000 фунтов стерлингов, если будет добавлено расширение передней и задней мансардной крыши.

Кроме того, надстроить дополнительный этаж и, например, перейти с трех на четыре этажа все равно получится значительно дешевле, чем сдвинуть дом. Переезд, скажем, из дома стоимостью 1,2 миллиона фунтов стерлингов в нечто более высокое по шкале, которое может даже не находиться в том же районе, может стоить вам 80 000 фунтов стерлингов только за гербовый сбор.

Преимущества и недостатки мансардных крыш
Как и при любой существенной перестройке дома, важно заранее учитывать преимущества и недостатки пристройки мансардной крыши.

Здесь, в RISE Design Studio, мы всегда тщательно консультируем наших клиентов и представляем им наиболее подходящее и разумное решение для их собственности, окружающей среды, бюджета и потребностей.

Основным преимуществом строительства надстройки мансардной крыши является не только эстетическое удовольствие, но и то, что она увеличивает внутренний объем здания, тем самым создавая дополнительное пространство и функциональность.

Это достигается почти вертикальным наклоном дна. Использование мансардных окон вдоль этого склона также обеспечивает вентиляцию и обилие естественного света, что еще больше увеличивает ощущение пространства.

Расширение вверх означает, что домовладельцы сохранят свое садовое пространство. Кроме того, созданное пространство часто может быть более значительным и экономичным, чем пристройка к задней части или подвалу, и предлагает более сдержанный дизайн.

Несмотря на то, что они популярны среди домов с террасами, они также подходят для большинства домов, где отделка может соответствовать существующему стилю здания.

Недостатком является то, что вы создаете полностью новую крышу, что является значительным и часто дорогостоящим мероприятием, и в большинстве случаев требуется полное разрешение на планирование, что может быть строгим, особенно в заповедных зонах. Тем не менее, наша команда поможет проконсультировать местные власти.

В сегодняшней перегруженной городской среде с плотной застройкой правильно спроектированные надстройки мансардной крыши имеют множество преимуществ.

Они не только решают насущные проблемы, с которыми сталкиваются современные домохозяйства, создавая современное пригодное для жизни пространство, добавляя ценность и обеспечивая семьям оставаться в своих сообществах, но и в более широком смысле, о чем свидетельствует предложение доктора Сэмюэля Хьюза «Живая традиция», добавляя и адаптируя эти исторические объекты могут улучшить предложение жилья и восстановить районы и придомовые территории.

Кроме того, с экологической точки зрения они не нарушают зеленые насаждения, имеют меньший углеродный след, поскольку новое здание не строится, и при правильном выполнении практически не влияют на горизонт.

Зачем нанимать архитектора для проектирования пристройки мансардной крыши?
Есть много специалистов-строителей, которые работают над переоборудованием мансард и расширением мансардной крыши, однако архитектор привносит с собой независимый подход к проектированию, чтобы помочь вам достичь вашего конкретного и индивидуального задания, в отличие от штатного дизайнера фирмы, который может иметь более общий подход «нарезки печенья», основанный на снижении затрат.

• Они видят более широкую картину
Вместо универсального универсального проекта, основанного на экономии денег и времени, уважаемый и опытный архитектор будет сотрудничать с вами, чтобы понять ваше видение. Они рассмотрят вашу собственность целостно, чтобы создать хорошо продуманный дизайн, который соответствует вашим потребностям, бюджету и вашей общей эстетике.

Работая вместе с вами, они предоставят вашему дому столь необходимое индивидуальное пространство, максимизируя потенциал вашей собственности и повышая ее ценность, улучшая при этом ваш образ жизни.

Они также могут представить различные пространственные варианты, которые вы, возможно, не рассматривали, предложить новые технологии с точки зрения энергоэффективного отопления и освещения, позволяющие вам достичь желаемого результата и получить максимальную отдачу от пространства способами, которые вы, возможно, не рассматривали.

• Они в курсе вопросов планирования и законодательства
Архитекторы хорошо разбираются в текущем планировании и законодательстве и обычно имеют налаженные отношения с местными властями, отделами охраны и планирования.

Планирование приложений и разрешений может показаться пугающим, и опытный архитектор может помочь справиться с этими и любыми проблемами, с профессиональным руководством и советом, обеспечивая более плавный, своевременный и менее напряженный процесс.

• Они используют инновационные технологии, чтобы воплотить ваше видение в жизнь
Архитекторы, такие как мы в RISE Design Studio, используют новейшие технологии, такие как виртуальная реальность (VR), чтобы помочь вам испытать и визуализировать свой проект в мельчайших деталях до начала строительства даже начинается.

Это не только гарантирует получение желаемого дизайна, но и помогает избежать проблем с подрядчиками и специалистами в ходе строительства, поскольку каждая мелочь была учтена заранее.

• Они могут выступать в качестве администратора контракта
Если вы нанимаете специализированную компанию для выполнения расширения вашей мансардной крыши, никто, кроме самой компании, не наблюдает за работой, они выполняют работу и управляют проектом. .
Архитектор может действовать независимо, руководствуясь вашими интересами, чтобы контролировать работу и гарантировать, что качество сборки и отделки соответствует ожиданиям, и ничего не торопится.

В RISE Design Studio мы имеем значительный опыт в расширении мансардных крыш и террас на крыше. Для получения дополнительной информации и обсуждения вашего проекта свяжитесь с нами по адресу [email protected].

Что такое мансардная крыша? Плюсы и минусы, дизайн, стоимость

В процессе строительства нового дома выбор правильной крыши является одним из самых важных решений, которые вам необходимо принять. Крыша над головой должна не только обеспечить вашему дому необходимую защиту, но и внешний вид и функции, которые вы хотите иметь.

Источник: homedit.com

Мансардная крыша — один из таких вариантов. Популярный во Франции в 17 веке, этот стиль крыши характеризуется своей высокой, вертикально просторной конструкцией и отчетливо элегантным видом.

Так чем же отличается мансардная крыша от других, более современных стилей? Каковы расходы и предостережения, на которые нам нужно обратить внимание?

Все это и многое другое мы рассмотрим в нашем подробном руководстве по мансардным крышам.

Что такое мансардная крыша?

В обширной и довольно запутанной таксономии крыш мансардную крышу лучше всего можно описать как комбинацию вальмовой и двускатной крыш. Чтобы лучше объяснить, что это значит, давайте разберем это.

Вальмовая крыша — это тип крыши, которую вы можете узнать по традиционным амбарам; это двускатная крыша с двумя скатами с каждой стороны, причем нижний скат круче другого. Между тем вальмовая крыша – это четырехскатная крыша со скатами стандартной высоты. Эти две характеристики объединяются, чтобы сделать мансардную крышу.

Хотя источники сходятся во мнении, что конструкция мансардной крыши, скорее всего, была разработана в 16 веке, популярность мансардной крыши возросла благодаря работе французского архитектора Франсуа Мансара, в честь которого дизайн крыши и получил свое название.

Преимущества мансардной крыши

#1. Большое чердачное помещение.

Как мы помним, мансардная крыша имеет по два ската с каждой стороны, причем нижний скат имеет более высокий (и почти вертикальный) наклон по сравнению с более высоким скатом. Результатом этого является создание гораздо большего чердачного пространства, чем это возможно с большинством других типов крыш.

Фактически, дополнительное вертикальное пространство таково, что мансардная крыша обычно строится со слуховыми окнами, чтобы обеспечить источник естественного света для чердака, а также добавить визуальный интерес к голой крыше.

#2. Простое вертикальное расширение.

Вертикальная конструкция нижнего ската мансардной крыши означает, что конструкцию крыши легче модифицировать и перепрофилировать в опорную конструкцию для верхнего этажа.

По этой причине предпочтительнее иметь мансардную крышу, если в будущем вы захотите расширить свой дом дополнительным этажом.

#3.

Особая эстетика.

Хотя не все французские вещи сразу элегантны или причудливы, нельзя отрицать, что особый вид мансардной крыши придаст любому дому черту французской эстетической привлекательности, которую трудно осуществить с любым другим типом крыши.

Недостатки мансардной крыши

#1. Низкая атмосферостойкость.

По сравнению со скатами, скажем, двускатной или типичной четырехскатной крыши, скаты мансардной крыши могут сделать ее более уязвимой для неблагоприятных погодных условий.

Уязвимость мансардной крыши в основном связана с очень малым (если не практически пологим) уклоном ее верхнего ската, который может с трудом расчищать скопления дождя или снега. Если не остановить накопление снега или стоячей дождевой воды, это может привести к необратимому повреждению поверхности крыши и, в свою очередь, ее внутренней несущей конструкции.

#2. Более высокие затраты на установку.

Ни для кого не должно быть сюрпризом, что мансардные крыши сегодня не очень распространены среди домов. По этой причине может быть трудно найти подрядчиков, которые хотят и могут построить мансардную крышу с приемлемым стандартом качества. Естественно, подрядчики, которые это сделают, скорее всего, будут брать за эту привилегию довольно много.

#3. Более высокие затраты на ремонт и техническое обслуживание.

Все, что связано с высокими затратами на строительство, как правило, будет стоить дороже, чем обычно, в ремонте и обслуживании в долгосрочной перспективе, и мансардные крыши не являются исключением.

Как и в случае с установкой, затраты на обслуживание мансардных крыш выше, чем у других конструкций, потому что они не так распространены. Таким образом, те немногие подрядчики, которые готовы выполнять работу, будут брать за это больше.

Варианты конструкции мансардной крыши

Как и другие конструкции крыш, мансардная крыша имеет несколько вариантов, каждый из которых имеет свои плюсы и минусы. С общей точки зрения существует 3 основных варианта мансардной крыши, которые мы перечислили ниже:

Прямая мансардная крыша

Источник: commons. wikimedia.org

Верхний скат прямой мансардной крыши имеет пологий уклон, хотя это часто не заметно для тех, кто смотрит на крышу с уровня земли. Нижний склон почти полностью вертикальный и обычно имеет слуховые окна, которые не только дают воздух и свет, но и дают дополнительное жилое пространство.

Выпуклая мансардная крыша

Источник: homedit.com

Нижний скат выпуклой мансардной крыши изогнут наружу, что придает ей S-образную или колоколообразную форму в зависимости от ее конструкции. Выпуклая конструкция увеличивает количество полезного пространства внутри крыши, давая вам чердачное пространство, которое почти похоже на новый этаж без необходимости его строительства.

Вогнутая мансардная крыша

Источник: flickr.com

Нижний скат вогнутой мансардной крыши имеет более острый угол, чем два других, а конструкция имеет внутреннюю кривую, расширяющуюся наружу по краю. Изгиб внутрь естественным образом уменьшает полезное пространство внутри крыши, но компенсирует это более элегантным внешним видом, напоминающим традиционные французские дома.

Сколько стоит мансардная крыша?

Стоимость мансардной крыши, как и любой другой конструкции крыши, во многом зависит от используемых на ней материалов. Однако, как мы уже установили ранее, затраты на оплату труда значительно повышают цену по сравнению с другими конструкциями.

Вы можете ожидать, что мансардная крыша будет стоить от 10 до 25 долларов за квадратный фут кровли с учетом средней стоимости труда и материалов. Это может составить до 50 000 долларов в верхнем ценовом диапазоне для крыши площадью 2000 квадратных футов.

Конечно, в зависимости от того, где вы живете и что имеется в наличии, стоимость в вашем регионе может быть выше или ниже указанного диапазона.

Между тем, в некоторых домах вам может быть разрешено выполнять то, что называется Надстройка мансардной крыши , обеспечивающая дополнительное жилое пространство на чердаке мансардной крыши. Однако, поскольку он эффективно заменяет вашу крышу мансардной, вы можете ожидать, что смета расходов будет примерно такой же.

Можно ли заменить мансардную крышу?

Вообще говоря, да, мансардную крышу можно заменить или заменить либо новой мансардной крышей, либо любой другой конструкцией по вашему выбору. Единственным ограничивающим фактором для этого, на самом деле, является стоимость; таким образом, вы захотите тщательно взвесить свои варианты.

Как установить мансардную крышу

, как и с любой другой конструкцией крыши. Единственная реальная разница заключается в конструкции самой крыши.

Процесс строительства начинается с монтажа балок мансардной крыши на каркас крыши дома. Отсюда детали каркаса мансардной крыши строятся в соответствии с выбранным стилем — прямым, выпуклым или вогнутым, как упоминалось ранее.

После того, как каркас полностью построен (включая положения для слуховых окон), добавляются другие детали конструкции мансардной крыши, как и в любой другой конструкции крыши. Это включает в себя изоляцию и любые электрические или сантехнические пути, которые вы, возможно, захотите установить.

Процесс завершается установкой обшивки крыши, гонтов, гидроизоляции и отделки мансардной крыши.

Как утеплить мансардную крышу

Утепление мансардной крыши в идеальных условиях должно производиться в процессе ее возведения, при котором пенопластовый утеплитель устанавливается в пространство между мансардной стеной и фактическим каркасом мансардной крыши.

Для сравнения, сделать то же самое на уже полностью построенной мансардной крыше гораздо сложнее, потому что нет свободного доступа к целевому пространству.

Изоляция, однако, не является невозможной — благодаря напыляемой пене и заливаемой изоляции можно просверлить небольшие отверстия в стратегических точках чердачных стен, через которые можно проложить изоляционный материал.

Как обшить мансарду черепицей Крыша

Из-за характерного крутого уклона укладка черепицы на мансардную крышу может оказаться довольно сложной задачей, если у вас нет подходящих инструментов для безопасного и удобного положения.
