Как сделать металлическую печь своими руками?

Если вы решили построить собственную сауну или баню, вам совсем необязательно идти в магазин и покупать там готовую дорогую печку. Необязательно даже выкладывать ее из кирпича. Если у вас нет соответствующих навыков, то эта работа затянется очень надолго. вы можете пойти другим путем и сделать отличную печь своими руками из железных листов и металлической трубы. Такой агрегат будет выполнять свои функции не менее эффективно, чем готовое дорогостоящее оборудование.

Рис. 1. Горизонтальная самодельная металлическая печь.

Содержание

1. Подготовка к работе
2. Инструкция по сооружению металлической печи
3. Порядок возведения фундамента
4. Пошаговая инструкция по сборке металлической печи
5. Еще один вариант металлической печи

Подготовка к работе

Прежде всего внимательно изучите схему, в соответствии с которой вы будете делать печку своими руками из металла.

Затем подготовьте все необходимое для работы, а именно:

• сварочный аппарат и электроды;
• болгарку;
• металл листовой толщиной 2-3 мм;
• металлическую трубу диаметром порядка 15 см;
• арматуру диаметром 8-10 мм;
• 4 колесных диска;
• щебень;
• песок;
• цемент;
• огнеупорный красный кирпич.

При строительстве печи из металла помните, что уровень тяги в ней напрямую зависит от диаметра используемой трубы.

Рис.2. Металлическая печь со сводом

Для небольшого помещения будет достаточно трубы диаметром 10 см, для помещений побольше — 15 см. В случае если труба будет слишком тонкой, то дым и воздух попросту не будут успевать проходить через дымоход. Это приведет к крайне неприятным последствиям. В результате образуется дымовая пробка, из-за которой продукты горения будут возвращаться назад в помещение. В процессе проектирования конструкции нужно обязательно подобрать наиболее оптимальное сочетание габаритов дымохода и топки печи. Слишком широкую трубу тоже лучше не устанавливать, т.к. это приведет к снижению тяги и образованию засоренности, требующей частой чистки.

На рис. 2 вы можете посмотреть, как выглядит металлическая печь со сводом.

Вернуться к оглавлению

Инструкция по сооружению металлической печи

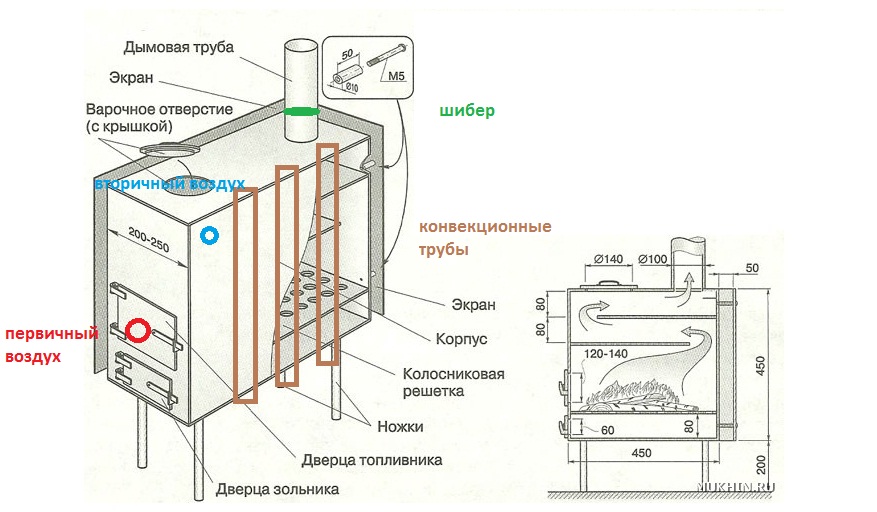

Печь-каминка постоянного действия из листовой стали.

Сделать надежную, качественную и эффективную печь из металла совсем несложно, однако и на очень простую работу не рассчитывайте. Нужно в точности выполнять все рекомендации, поэтапно продвигаясь к завершению работы, проверяя каждый пройденный шаг. Именно от внимательности, качества и правильности исполнения зависит безопасность готовой конструкции и ее пользователей.

Для новичка без соответствующих навыков металл может показаться слишком сложным в обработке материалом. Для создания печи из металла нужно иметь навыки работы со сваркой и знать соответствующие правила техники безопасности. Самое элементарное — нельзя работать без специальной защитной маски и перчаток для сварки.

Работа по самостоятельной сборке печи из металла начинается с подготовки основания. Готовая конструкция весит достаточно много и требует обязательного сооружения отдельного фундамента. Строительство основания предусматривается еще на этапе возведения самого здания.

Вернуться к оглавлению

Порядок возведения фундамента

Фундамент для печки.

Сначала из деревянных досок создается опалубка. Она должна иметь по 1 м в длину и ширину и 20 см в высоту. После создания и установки опалубки выкладывается армирующий слой. Арматуру диаметром 8-10 мм нужно укладывать квадратами со стороной в 20 см. На стыках арматуру следует соединять с помощью специальной проволоки. Такую решетку нельзя укладывать прямо на землю, поэтому предварительно необходимо вбить в грунт 4 куска металлического прутка и уже к ним привязать армирующую решетку на весу.

Следующий шаг — заливка опалубки. Для этого можно использовать обычную бетонную смесь, состоящую из 1 части цемента, 3 частей мелкого заполнителя (песка) и 5 частей крупного заполнителя (гравия, щебенки). После заливки бетону нужно дать 2 недели для просыхания. Чтобы ускорить данный процесс, нужно улучшить вентиляцию в помещении. Для этого достаточно открыть окна и двери. На пол следует уложить влажные тряпки и периодически их смачивать. Это позволяет предотвратить образование трещин в бетоне в процессе его высыхания.

Вернуться к оглавлению

Пошаговая инструкция по сборке металлической печи

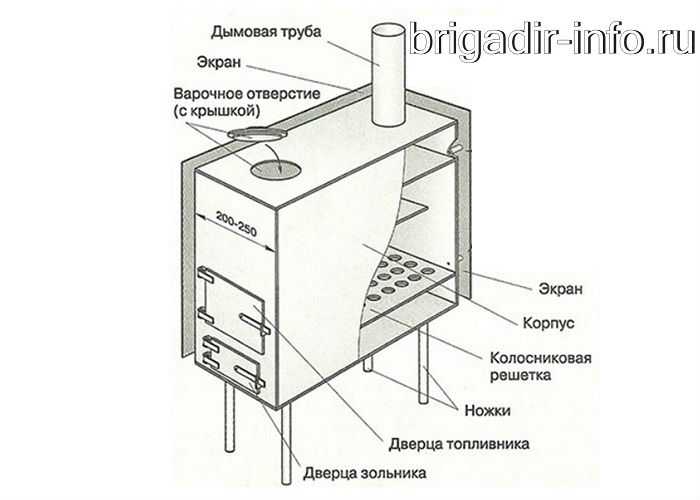

Рис. 3. Устройство металлической печи.

Прежде чем приступать к сборке печи, внимательно изучите схему на рис. 3.

Работа начинается с того, что берется обод от колеса, затем завариваются все отверстия, кроме одного центрального. У второго колесного обода нужно срезать верхушку, затем вставить в него первый обод и заварить всю эту конструкцию. Следите за тем, чтобы не оставалось никаких зазоров. Обязательно отбейте весь шлак от сварки, внимательно проверьте, чтобы шов был сплошным. В результате таких нехитрых манипуляций вы получите корпус для будущей металлической печи.

После этого нужно приварить к полученной конструкции металлические стержни. Они привариваются с трех сторон и придают изделию дополнительной устойчивости.

Следующий шаг — создание отверстий. Прежде всего отверстие сверлится в первом ободе. Диаметр данного отверстия — 25 мм. В дальнейшем к нему будет подключена труба с краном для спуска воды.

Через 2 недели после заливки фундамента можно снимать опалубку и приступать к кирпичной кладке. В данном случае обычный цементный раствор для кладки следует заменить на глиняный. Кирпич используется для возведения основания. На втором ряду кладки нужно устраивать зольник для тяги. Затем можно прикрепить дверцу из листового металла. Продолжайте выкладывать топку, установите колосник, а затем выложите сверху него еще 2 ряда кирпича.

В результате вы получите замечательную печь для бани, представляющую собой удачное сочетание кирпича и металла. После того как печь будет установлена, рекомендуется оставить ее примерно на 2 недели и дождаться, пока просохнет кладочный раствор.

После того как он высохнет, можно приступать к установке металлической дымоходной трубы. После трубы устанавливается бак для горячей воды. Его необходимо смонтировать сверху. Лучше всего начинать сборку непосредственно внутри банного помещения, т.к. вес конструкции будет достаточно большим.

Металлическую печь с дымоходом обязательно укрепляют. Для этого используется пара арматурных стержней. Их следует привязать к предварительно зафиксированным на поверхности стены металлическим пластинам.

Вернуться к оглавлению

Еще один вариант металлической печи

Самодельная металлическая печь из трубы.

Печи из металла могут быть самой разной формы. Хороший агрегат можно сделать даже из обыкновенной трубы. Главное — соблюдать технологию сборки.

Подготовьте трубу длиной 65 см и диаметром 52,5 см. Внизу трубы прорежьте отверстие 33,5х18 см. Это отверстие для колосника. Возьмите сварочный аппарат и наварите прутья или полосу металла. Прутки навариваются с шагом в 10 мм.

Следующий этап — изготовление короба. Для его сборки используется лист металла толщиной порядка 2-3 мм. Лист нужно разрезать на заготовки следующих размеров:

• 2 заготовки 60х14 см;
• 1 заготовка 27х60 см;
• 1 заготовка 27х14 см.

После того как вы закончите со сваркой короба, обязательно зачистите все места соединения и переходите к работе с трубой. Возьмите трубу и прорежьте с 2 ее сторон заглушки. Для большего удобства условно поделите трубу пополам и вырежьте 2 круга.

Конструктивные стандарты металлических печей из трубы.

Прорежьте в корпусе печи 2 отверстия. Одно отверстие будет использоваться для устройства дымохода. Оно должно быть расположено на расстоянии в 10 см от края корпуса и иметь диаметр, равный 11 см. Второе отверстие должно иметь прямоугольную форму. Оно делается для укладки камней. Отступите 21,5 см от края корпуса агрегата и сделайте отверстие 30х25 см. Обязательно проверьте горизонтальность и вертикальность с помощью уровня.

Возьмите лист металла и делайте конструкцию для ниши под камни. Для этого используется металл толщиной порядка 5 мм. Для изготовления короба используйте 2 листа 27х30 см, 2 листа 27х25 см и 1 лист 25х30 см. Сварите короб, зачистите все швы и промажьте керосином.

На следующем этапе вам нужно будет взять лист железа толщиной порядка 4-5 мм и вырезать из него перегородку для шахты. Данная перегородка будет разделять топку и дымоход, благодаря чему тепло будет уходить медленнее.

Соберите банную печь из подготовленных элементов. Вставьте перегородку, затем нишу для камней и переверните корпус. Установите боковину с дверкой, которую нужно приварить одной стороной к корпусу агрегата. Внизу нужно поставить зольник и закрыть колосник. В последнюю очередь устанавливается дверца для топочной камеры печи, для чистки дымохода, а затем — ножки печки.

https://1popechi.ru/youtu.be/Zn8BGXGO9Sg

После сборки готовую печь можно устанавливать на отведенное для нее место. При этом очень важно помнить, что поверхность, расположенную под поддувалом агрегата, нужно выложить негорючими материалами, к примеру, керамической плиткой. Можно положить толстый лист металла. На этом печь готова. Удачной эксплуатации!

Своими руками печи из металла. Таблица: достоинства и недостатки печей из металла

Содержание

1. Своими руками печи из металла. Таблица: достоинства и недостатки печей из металла
2. Дровяная печь из металла своими руками. Печь своими руками из металла: варианты изготовления, схемы, чертежи и проекты для начинающих (95 фото + видео)
   • Устройство работы печки
   • Делаем печь своими руками
   • Размеры печки
3. Чертежи металлических печей для дома. Конкретные примеры выбора
4. Уличная печь из металла своими руками. Самая простая уличная печь: максимальный комфорт или минимум труда?
   • Обязательные элементы уличной печи
   • Разновидности уличных печей
   • Барбекю
5. Колпаковая печь из металла. Некоторые особенности колпаковых печных конструкций
6. Виды печей из металла. Сравнение печей из кирпича и металла
7. Металлическая печь для дома. Виды железных печей для дачи
8. Чертежи печей из металла. Устройство печей из металла
   • Отличия печей из металла для бани и сауны
9. Температура стенок металлической печи. Опасная температура

Своими руками печи из металла. Таблица: достоинства и недостатки печей из металла

Источник: https://dekor-i-interer.ru-land.com/novosti/svoimi-rukami-pechi-iz-metalla-pech-svoimi-rukami-iz-metalla

Дровяная печь из металла своими руками. Печь своими руками из металла: варианты изготовления, схемы, чертежи и проекты для начинающих (95 фото + видео)

Печки из металла для баньки либо саун стоят достаточно дорого, однако при небольшом опыте работы с металлом можно приступать к производству такой конструкции самостоятельно. Для понимания, как они выглядят, можно посмотреть фото печей из металла, сделанных своими руками.

Очень важно понимать, где будет стоять такая конструкция – в бане или сауне и от этого отталкиваться. К примеру, в сауне температура должна быть выше 85 градусов по Цельсию, а влажность будет составлять 15%.

В бане же наоборот, влажность будет составлять до 60%, а температура должна быть до 65 градусов по Цельсию.

Устройство работы печки

Для парилки хватит каменки, под которой будет находиться топка, прогревающая камешки до 250 градусов. Благодаря этому можно получать необходимый пар для сауны.

Банька имеет другой микроклимат, который создают мелкие капельки, разогревающие воздух до 150 градусов по Цельсию. Благодаря этому пар называется сухим. Сухой пар мы получаем только при температуре свыше 500 градусов.

Делаем печь своими руками

Изначально следует ознакомиться с чертежами печек, выполненных из металла. Важный нюанс – в разогретой печи достаточно сложно постоянно поддерживать единую температуру.

Для того, чтобы не перетапливать, нужно сделать следующее:

Футеровка печи. Для этого нужно обложить изнутри топку при помощи огнеупорного кирпича. Таким образом будет прогреваться только каменка. Еще на этапе проектирования, делайте топку большего размера, с учетом места для футеровки.

К сожалению, к минусам такого метода можно отнести выработку горячего дыма (снижает пожаробезопасность). Охлаждение можно провести, установив бак либо каменку на трубу.

Установка кирпичного экрана возле печи в баню из металла своими руками. Экран можно поставить из керамики. Не забудьте оставить место для монтажа дверцы для контроля уровня прогрева воздуха.

Размеры печки

Для того, чтобы сделать печку нужного размера, необходимо сразу определиться какой объем камней вам необходим, какого размера помещение парной.

Стандартные расчеты – это до 40 килограмм камней на один кубический метр парной. Важное правило – чем больше камней, тем легче будет вырабатывать нужное количество пара.

Помните о том, что разные камни имеют разную плотность. Имея одну и ту же массу, могут занимать разный объем. К примеру, для обогрева парилки, размером до 14 кубических метров, понадобится сделать каменку со следующими размерами 30х40х30 см. При необходимости размеры корректируются.

Проектируя банную печь, необходимо опираться на точные чертежи печей из металла своими руками. Помните о том, что топка будет больше размера каменки наполовину.

Вначале просчитайте, где лучше расположить каменку в самой топке. Наилучшими местами считаются верх, возле задней стенки. Именно там градус температуры наивысший.

Не забывайте о том, что каменка нуждается в обслуживании. Именно поэтому рекомендуется монтировать ее таким образом, чтобы была предусмотрена подача воды.

Для этого в каменку необходимо добавить трубки, внутри емкости они разводятся так, что достают все камни. Необходимо предусмотреть воронку со стороны, где подается вода.

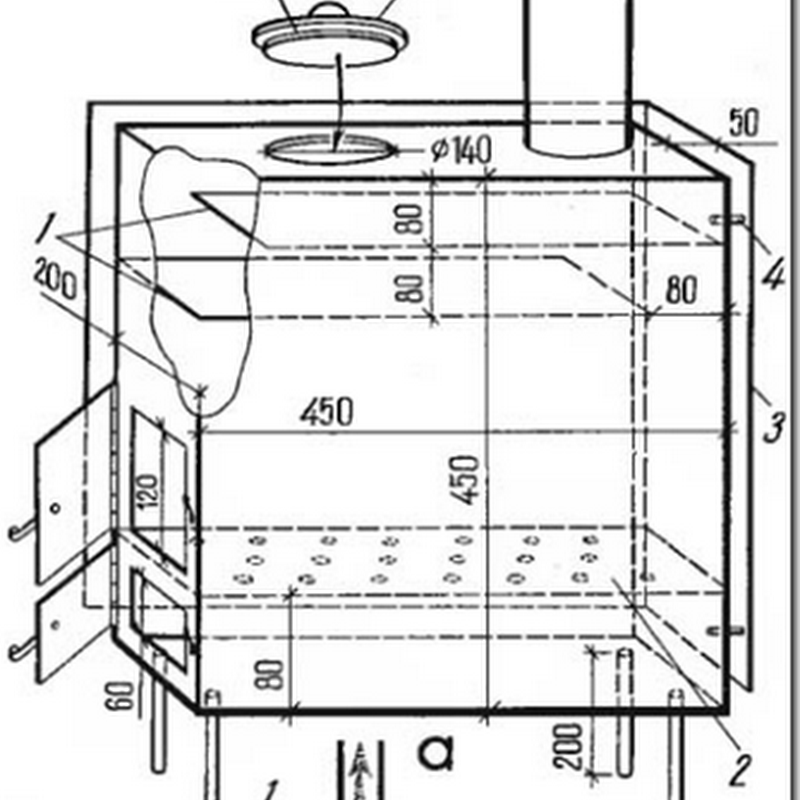

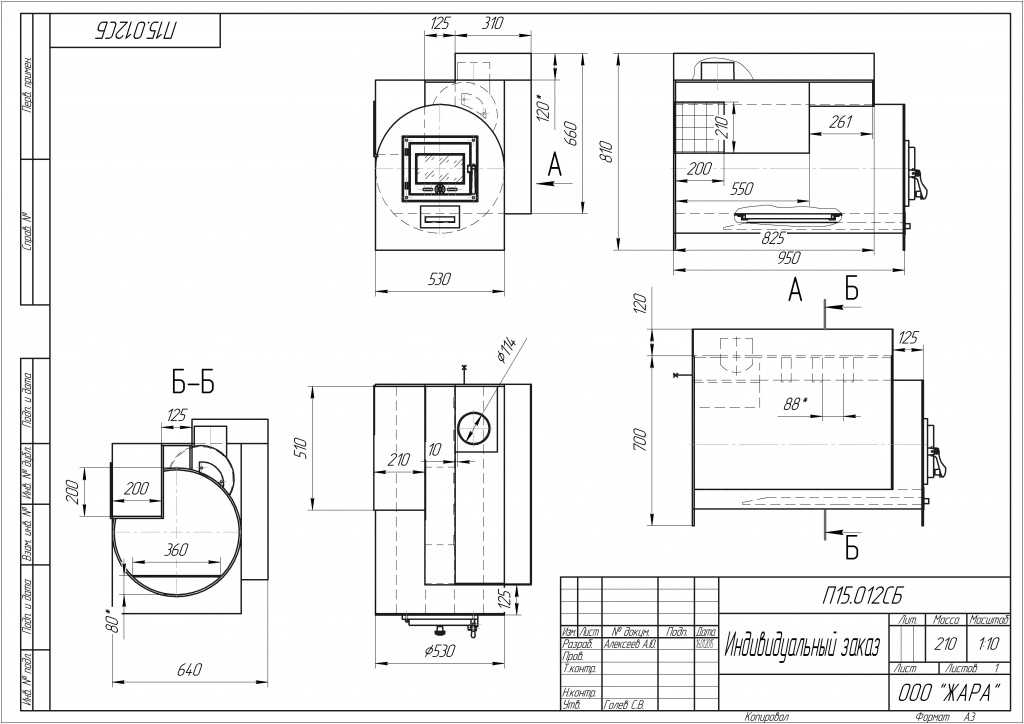

Чертежи металлических печей для дома.

Конкретные примеры выбора

Выбор металлической печки начинается с определения места ее установки. Отопительный агрегат размещают у стены, защищенной жаропрочным материалом. Некоторые хозяева ставят устройство прямо посередине большой кухни или комнаты.

Стена, у которой стоит печка, нагревается, поэтому ее защищают термостойким материалом. Экран выполняют из кирпича, керамической плитки, брусков и плитки из природного камня. Толщина экрана зависит от степени нагрева стены.

Для деревянного дома

Для деревянного дома чаще выбирают печки, работающие на дровах. Для прогрева деревянного строения не нужно такого сильного жара, как для кирпичного и бетонного коттеджа. Рассмотрим выбор отопительно-варочной печи для небольшого брусового дома площадью до 50 квадратных метров.

В продаже есть сотни моделей металлических печек от десятков российских и иностранных заводов. Хорошо зарекомендовали себя отопительно-варочные приборы зарубежных производителей:

• Konig Feuer;
• Trend;
• Olimp;
• Magnum;
• Thorma;
• Alma Mons;
• Efel;
• Ferlux.

Печи смонтированы из стали и чугуна, имеют различный дизайн и конструкцию.

Из чугуна выполнены топочные камеры, у всех моделей стены топки имеют шамотную, вермикулитовую или другую огнестойкую футеровку. Вермикулитовая футеровка топки позволяет раскалять ее до 1200 градусов, шамот — до 1300 градусов. Пища готовится на варочном настиле и в духовом шкафу.

В продаже есть десятки надежных и качественных печей от российских изготовителей таких, как «Термофор», «Лиговъ», «Теплодар», «Ермак». Приборы имеют стальной корпус и канальные топки, что позволяет регулировать температуру и расход дров. Во многих печках, кроме варочного настила, установлен духовой шкаф.

Во всех устройствах есть отдел-зольник, накрытый колосником, дроссели для регулировки подачи воздуха. Дверцы сплошные или с окошком из огнестойкого стекла.

Уличная печь из металла своими руками. Самая простая уличная печь: максимальный комфорт или минимум труда?

8 мин.

Придомовая территория

Максимальный уровень комфорта — то, что человек хочет обеспечить в первую очередь, в любых условиях. Поэтому печь, стоящая на улице, — идея, которая в последнее время стала очень популярной. В жару на загородных участках и на дачах приготовление пищи хозяева стараются вынести за пределы дома. Этот способ — хорошая возможность избежать длительного нахождения в душном помещении, а поможет осуществить задуманное даже самая простая уличная печь. Ее можно приобрести, заказать либо сделать конструкцию самостоятельно. Первые два варианта не очень заманчивы, так как предполагают дополнительные траты. Создание не слишком сложного отопительного прибора своими руками — работа, с которой сможет справиться практически любой мастер, имеющий инструменты и некоторые знания.

Обязательные элементы уличной печи

Все уличные конструкции очень отличаются внешним видом и размерами, однако они имеют сходное устройство. Работают они тоже одинаково. Самая сложная и самая простая уличная печь состоит из одних и тех же элементов. В них обязательно есть:

1. Варочная поверхность. На нее устанавливают решетки, продукты на вертелах, шампурах, посуду.
2. Дымоход, отводящий продукты сгорания на расстояние, безопасное для повара и его «клиентов».
3. Камера сгорания — топливник печи. Он может быть открытым или закрытым.
4. Корпус, в котором располагают все рабочие элементы прибора.
5. Основание. Чаще им становится надежная бетонная плита.

Для большего комфорта в качестве дополнительных аксессуаров используют навесы, полки для дров, углей либо для хранения посуды, разделочные столы.

Разновидности уличных печей

При выборе конструкции учитывают множество факторов, но главные из них — производительность и предназначение прибора. Заранее учитывают то, какие блюда на уличной печи будут готовить чаще, на какое количество человек они рассчитаны. Другие темы для размышлений — финансовые возможности, оценка своих строительных навыков.

Барбекю

Этот очаг отличает простота и универсальность. Такая конструкция позволяет варить, жарить, запекать продукты. Корпус прибора делают из кирпича. Внизу сооружают отсек-топку. Сверху делают площадку, на ней устанавливают посуду, решетки, вертелы или шампуры. Эта самая простая уличная печь, функциональность которой можно несколько расширить: например, установить дополнительные полки для посуды или продуктов.

Колпаковая печь из металла. Некоторые особенности колпаковых печных конструкций

Теперь имеет смысл акцентировать внимание на некоторых особенностях колпаковых печей. Это необходимо знать, выбирая такую конструкцию для возведения в собственном доме:

• В отличие от других вариантов, в колпаковых печах Кузнецова топочная камера практически полностью изолирована от колпака. Чаще всего для ее кладки применяется огнестойкий шамотный кирпич, так как температура внутри камеры может достигать 1000÷1200 градусов. Шамотный и обычный кирпичи имеют разную плотность, поэтому между ними необходимо создавать температурный зазор, так как при нагревании и расширении кладка пойдет трещинами. Данный зазор обычно составляет около 5 мм. Но чтобы повысить теплопередачу от одного материала к другому, это пространство заполняется асбестовым листом или базальтовым картоном.
• Одна из особенностей — это наличие «сухого» шва в топочной камере, ширина которого составляет 20÷30 мм. Такой зазор помогает созданию более качественной тяги, но в то же время — сохраняет внутри топки оптимальный температурный режим, так как продукты сгорания топлива уходят через него постепенно.
• В колпаковых печах водогрейные баки и духовки не имеют прямого контакта с раскаленными газами и открытым огнем. Эти элементы располагаются в верхнем колпаке конструкции, где температура не превышает 400 градусов. Такой нагрев безопасен для целостности металла, но в то же время этой температуры вполне достаточно для его полноценного прогрева.

Источник: https://bannye-pechi.postroivsesam.info/novosti/pech-svoimi-rukami-iz-metalla-ustroystvo-pechey-iz-metalla

Виды печей из металла. Сравнение печей из кирпича и металла

Не все конструкции кирпичных печей требует особого навыка, простейшие можно попробовать сложить самостоятельно. Чем же они будут отличаться от металлических печек для дома?

Сравнивать их можно по следующим критериям:

• принцип работы;
• скорость прогрева помещения;
• безопасность в эксплуатации;
• стоимость конструкции;
• охват площади для обогрева.

По каждому из этих пунктов у кирпичных и металлических печей есть плюсы и минусы.

1. По принципу работы . Металлическая печь требует постоянного внимания. Как только её перестают топить (подкладывать топливо), то она остывает. Кирпичная печь ещё довольно долго держит тепло после того, как топливо прогорело. По этому показателю кирпичная конструкция выигрывает.
2. Скорость прогрева помещения . Здесь кирпичная печь сдаёт свои позиции. При растопке холодной печи нужно ждать не менее 2 часов, чтобы почувствовать тепло. Железные печи для дачи в этом отношении находятся в выигрыше: уже через 20-30 минут после её растопки помещение интенсивно наполняется теплом.
3. Безопасность в эксплуатации . Металлическая печь считается менее безопасной, так как её корпус очень сильно раскаляется. Можно не только получить сильный ожог, но и подпалить одежду. Пожар произойдёт, если в опасной близости к металлической печи будут находиться какие-то предметы или вещи. Поэтому металлические модели рекомендуют ограждать негорючими материалами. В современных заводских моделях эта проблема решена.
4. Стоимость конструкции . Кирпичные печи обходятся дороже при возведении: и по материалу, и по стоимости работ. Можно, конечно, соорудить её и самостоятельно, но практиковаться нужно с самых простейших моделей. Малейшая ошибка может свести на нет все трудозатраты. Дело в том, что кроме требований к порядовке, нужно добиться полной герметичности конструкции. А с первого раза это сделать сложно. Качественную металлическую печь вполне можно изготовить самостоятельно.
5. Охват площади для обогрева . Здесь между стальной печью для дома и кирпичной выбрать сложно. Зависит от выбранной мощности. Если правильно произвести расчёты, то можно добиться хорошего обогрева с помощью любого отопительного прибора. Единственное, что плохо в металлических моделях, это большой расход топлива при необходимости обогрева огромной площади.

Источник: https://bannye-pechi.postroivsesam.info/stati/metallicheskaya-pech-svoimi-rukami-pech-svoimi-rukami-iz-metalla-varianty-izgotovleniya-shemy

Металлическая печь для дома. Виды железных печей для дачи

Современные печи, которые работают на дровах и сделаны из металла, мало напоминают «буржуйку». Металлические печи для дома принято делить на две группы:

• Классические, которые работают по системе прямого сжигания.
• Отопительные, предназначенные для длительного горения.

Та или иная система может присутствовать в стальных печах, которые предназначены для приготовления пищи или обогрева. На рынке представлено большое количество таких печей, среди них стоит отметить следующие:

• Колпаковая печь является отопительной, в ней применяется принцип конвективного движения газов, которые двигаются по каналам, а потом выходят в дымоход. Вместо варочной панели устанавливается открытая духовка, которая располагается прямо под колпаком. Это помогает длительное время сохранять еду горячей. Загрузка дров производится горизонтально, дверка топки выполняется из огнеупорного стекла.
• Печь прямого сжигания. Чаще всего это малогабаритные модели, например, Термофор или Золушка. Конструкция выполняет сразу две функции — отапливает помещение и помогает в приготовлении пищи. Тепловая мощь такой «малютки» составляет 4 кВт или немного больше, что позволяет обогреть комнату до 50 м2. Есть модели, которые оборудованы генераторами электричества, что повышает выработку напряжения и мощность печи. Например, варочная печь Индигирка, которая работает на дровах, и не только отапливает дом, но и подходит для того, чтобы заряжать гаджеты.

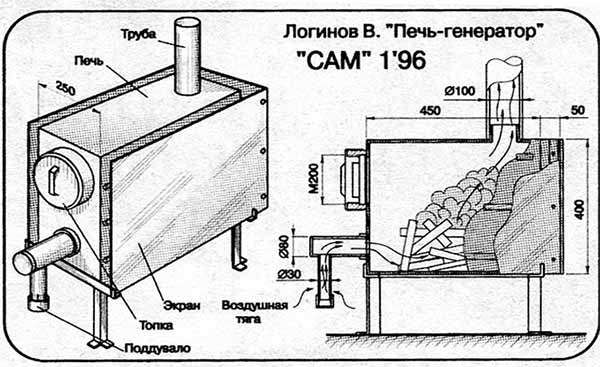

• Газогенераторные печи. Прекрасно подходят для дач, поскольку конструкции отличаются экономичностью и компактными размерами, обладают высоким уровнем КПД, который достигает 80%. Для долговечной работы печи такого типа необходимо обустраивать дымоход и топить ее качественными дровами. Газогенераторные печи работают благодаря тому, что дрова (или другой вид топлива) загружаются в топочную камеру, поджигаются, а потом дверца закрывается. Через телескопическую трубу идет свежий воздух, который опускается ниже, когда количество дров уменьшается. Процесс подачи воздуха регулируется заслонкой. Срок работы печи составляет, в среднем, три дня. Если газогенераторные печи обладают режимом водяного отопления, можно экономить на использовании дров.

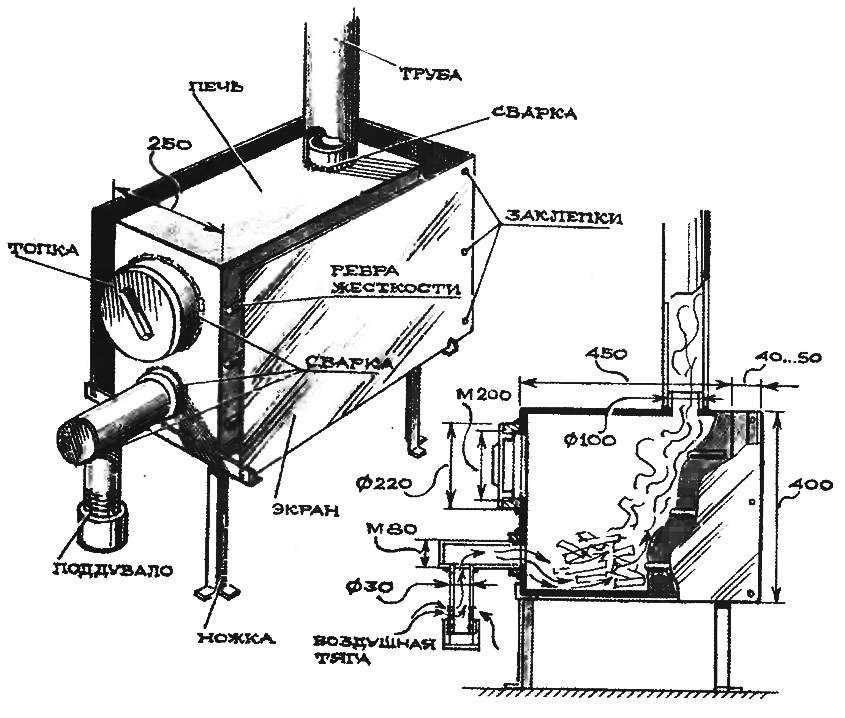

Чертежи печей из металла. Устройство печей из металла

Металл — это податливый материал, чем керамика, его можно плавить и лить, буравить, разрезать, сгибать, ковать. Есть немалое число обрабатывания металлов. В основном при изготовлении печи своими руками из металла надобно сосредоточить горизонт на его качество. Используемые металлы для производства механизма обогрева это: обыкновенная сталь, жаропрочные вариации стали, суррогаты и чугун.

Вторым этапом будет создать печку, и выбрать тип ее конструкции. Выделка бывает разной формы, главное соблюдать технологию соединения. Для этого есть схемы, где детально разрисовано конструктивные свойства всех элементов. Ее разрешается создаваться раскрытой или прикрытой каменкой. Пристально учесть сами габариты бани. Элементарная конструкция должна состоять из бачка для воды и топки, и определенно иметь трубочку, прут и колосник.

Еще должна иметь прочные щеколды. Для отвода результатов горения, желательно чтобы печь была оборудована дымоходной трубочкой. А так же краном, который будет смонтирован на бачке с водой. Не все печки гармонично выглядят в интерьере дома, разрешить эту проблему можно убрав портал для банной печи своими руками.

Отличия печей из металла для бани и сауны

Парилки в сауне и бане имеют внушительные отличия, это температура и сухость воздуха. В бане температура меняется от 50 до 70 градусов, в итоге формируется мяконький пар. В сауне температура выше 85 градусов Цельсия, пар выходит сухим. Для создания определенных условий в парной, применяют разные печи и всевозможные подходы при их монтаже.

Температура стенок металлической печи. Опасная температура

Для сравнения рассмотрим ряд исследований, проведенных учеными в двадцатом веке, по наблюдению за последствиями влияния регулярных посещений парилки, нагретой до экстремальных значений в 110-130 °С.

Профессор Х. Теир в 80-е годы прошлого века выдвинул предположение о связи высокой температуры в финских саунах с возникновением рака, которое впоследствии было подтверждено результатами большого исследования. После рассмотрения значительного количества случаев заболеваний раком лёгких у любителей попариться при 110-130 °С, было установлено, что пребывание в парилке нагретой до таких температур способствует образованию этого заболевания.

Дело в том, что в таких условиях можно находиться только когда воздух в помещении очень сухой, а это исключает гидростатическое воздействие пара на организм. В результате кровь недостаточно хорошо снабжает лёгкие и они получают ожег из-за неспособности в необходимой степени адаптироваться к повышенным температурам.

Ряд других исследований также открыл, что пребывание в сухом сильно перегретом воздухе сауны негативно влияет на выработку спермы, а также приводит к возникновению проблем с пищеварением у детей, родившихся от матерей, которые часто посещали такие бани при беременности.

Дискуссий «какая температура печи в бане
» или о температуре вокруг печи в парилке — очень много. К сожалению, все они ведутся на интуитивном уровне и лишь некоторые специалисты посвящают этому вопросу целые исследования с использованием пирометров, термометров и другого оборудования. Как реально отличается температура печи бани и парилке от той, которую нам показывает термометр?

Любители бани — не строители и в своем большинстве согласуют режимы печи со своими ощущениями. Другая половина парильщиков поглядывает на градусник. Я решил узнать в чем разница между нашими восприятиями, между данными стрелки универсального термометра и что покажут нам цифровой измеритель температуры дистанционного действия.

Построить печь для пиццы дома

В последние годы популярность печей для пиццы резко возросла. Мы протестировали несколько из них и поняли, почему. Хорошая печь для пиццы может приготовить фантастическую домашнюю пиццу менее чем за две минуты, и вы можете сделать ее так, как вам нравится. Это особенно удобно, если члены вашей семьи никогда не соглашаются на начинку. За 10 минут вы можете испечь три пирога размером от 12 до 14 дюймов. Каждый получает то, что хочет.

Во время одного раунда тестирования мы задумались: насколько сложно будет сделать собственную портативную печь для пиццы? Есть много планов для кирпичных печей для пиццы, но не слишком много для небольших, портативных печей, работающих на пропане, которые вы можете использовать где угодно: во внутреннем дворике, на барбекю у друга или даже в кемпинге. Итак, мы запустили этот проект печи для пиццы своими руками. Корпус сделан из матовой нержавеющей стали, которую мы нашли на нашей местной свалке, а камень для пиццы поставляется с Amazon. Изготовление горелки было самой сложной частью и требовало повторных попыток, чтобы заставить ее работать достаточно хорошо, чтобы камень для пиццы прогрелся до температуры.

Брэдли Форд

Если вы хотите выполнить этот проект, мы перечислили материалы и инструменты для него ниже. Полезно иметь пару специализированных инструментов, таких как металлогибочный пресс и ленточная пила, но они не обязательны. Я использовал тиски и металлический пруток для зажима и гибки листового металла в течение многих лет — наличие тормоза для этой работы было роскошью. И хотя ленточная пила или ножницы для листового металла облегчают резку, существует множество других вариантов резки листового металла. Отрезные круги на угловых шлифовальных машинах и диски для циркулярных пил, предназначенные для металла, — это всего лишь две возможности. Одно предостережение: если вы используете нержавеющую сталь, некоторые режущие инструменты могут нагреться и обесцветить покрытие.

Персонал

Необходимые материалы

• Камень для пиццы 14” x 16”
• Газовый шаровой кран 3⁄8” FIP
• 3⁄8” латунный ниппель
• 7 90 niple x 6” латунь Латунный трубный ниппель 3⁄8” x 4”
• Латунная трубная заглушка 3⁄8”
• Раструб 3⁄8” x 3⁄8” FPT муфта
• Желтая PTFE уплотнительная лента для газопровода
• Форсунки пропана, комплект 4
• Регулируемый пропановый регулятор 4 фута 0–20 PSI
• Заклепки из нержавеющей стали, 1/8” x 3/8” (x150)
• Универсальный запальник для гриля
• Удлиненный запальный электрод
• 1-дюймовая керамическая изоляция
• 2 фута x 4 фута, калибр 22, матовый листовой металл из нержавеющей стали (x2)
• 2 фута x 3 фута 20-го калибра, матовый лист из нержавеющей стали

Необходимые инструменты

• 36-дюймовый гибочный пресс для металла
• Ленточная пила с режущим диском по металлу или циркулярная пила с режущим инструментом по металлу лезвие
• Metal cutting shears
• Pop rivet gun
• Belt grinder
• Metal files
• Sheet metal finishing hammer
• Bench vise
• Pipe wrench
• Assorted wrenches
• C clamps
• Step drill bits
• Drill bit index
• Дрель
• Паяльник
• Универсальный нож

Сборка пола и внутренних стен печи для пиццы

Сборка кронштейна горелки

Сборка горелки

Перед сборкой горелки необходимо выполнить несколько действий. Во-первых, вам нужно просверлить и нарезать 6-дюймовый латунный патрубок, чтобы вы могли установить пропановые форсунки. Просверлите четыре отверстия диаметром 17⁄64 дюйма на расстоянии 1 1⁄4 дюйма друг от друга, затем нарежьте в них резьбу с помощью метчика 5⁄16–24. Следующее, что вам нужно сделать, это просверлить крошечное отверстие в пропановой форсунке с помощью сверла диаметром 5/64 дюйма.

Сборка пола и внутренних стен печи

Добавление изоляции и установка внешних панелей печи

Установка ножек

Установка горелки

Установка кожуха горелки

После того, как мы закончили строительство печи для пиццы, мы обнаружили, что горелка чувствительна к ветру , время от времени толкая пламя в спину. Итак, мы добавили этот впускной колпак, который защищает горелку и создает лучшую тягу, чтобы пламя направлялось туда, куда оно должно идти. При использовании духовки лучше ориентировать заднюю часть духовки по направлению ветра.

Использование печи для пиццы

Bradley Ford

Чтобы разжечь печь для пиццы в первый раз, подсоедините регулируемый регулятор к баллону с пропаном и к штуцеру на горелке. Выключите регулируемый регулятор, откройте клапан на баллоне с пропаном и откройте газовый клапан на духовке. Медленно поворачивайте регулятор, пока не услышите выходящий газ, затем нажмите на запальник. После того, как вы услышите, как загорается горелка, вы можете заглянуть внутрь и отрегулировать пламя, пока оно не будет касаться верхней части дверцы печи для пиццы спереди. Дайте ему прогореть около 25 минут или около того, прежде чем использовать его в первый раз. Обычно на разогрев уходит около 15 минут, в зависимости от температуры и ветра.

А теперь готовь пиццу!

Брэдли Форд

Редактор тестов

Брэд Форд провел большую часть своей жизни, используя инструменты для ремонта, сборки или создания вещей. В детстве он работал на ферме, где научился сваривать, ремонтировать и красить оборудование. С фермы он перешел на работу к торговцу классическими автомобилями, ремонтируя и обслуживая «Роллс-Ройсы», «Бентли» и «Ягуары». Сегодня, когда он не тестирует инструменты и не пишет для Popular Mechanics, он занят выполнением проектов на своей старой ферме в восточной Пенсильвании.

Как построить печь для порошковой окраски | Порошковая окраска: полное руководство

Для порошкового покрытия требуется печь или инфракрасный нагрев для отверждения порошка. Бытовая духовка или даже тостер отлично подходят для небольших деталей, но вы всегда будете ограничены размером духовки. Если вас интересует печь меньшего размера, ознакомьтесь с оригинальной статьей о печи: Печи с порошковым покрытием . Если вы хотите начать порошковое покрытие больших деталей, вам придется либо потратить много денег, либо сделать это самостоятельно. В этой статье я сосредоточусь на том, как построить собственную печь для порошковой окраски. Это может показаться пугающим, если вы никогда не занимались подобным проектом, но с информацией, доступной в Интернете, вы можете легко справиться с этой работой, сэкономить деньги и в конечном итоге получить большую печь для порошковой окраски. Для изготовления печи для порошковой окраски, описанной в этой статье, сварка не требуется. Это первая часть двухкомпонентной конструкции печи для порошковой окраски. См. Как построить печь для порошковой окраски Часть II для оставшихся шагов.

Вы можете построить печь для порошковой окраски нужного вам размера, а также добавить некоторые функции, чтобы сделать процесс порошковой окраски более эффективным. Эта статья представляет собой руководство, которое даст вам представление о том, что все это значит, и об основных принципах построения печи. Уникальность этой печи в том, что абсолютно ничего не выступает в пространство духовки. Можно использовать все внутреннее пространство духовки. Все нагревательные элементы, светильники, вентиляторы и т. д. утоплены в стены. Построение печи таким образом позволяет вам построить стойку для порошковой окраски, которая плотно вписывается в печь, не теряя места. Вы бы сделали все порошковое покрытие на стойке, а затем закатили стойку в печь для отверждения. Это, однако, добавляет некоторую сложность и увеличивает стоимость материалов, необходимых для изготовления печи. Вы можете построить свою печь таким образом, чтобы максимально сэкономить место, или пойти традиционным путем. Самое замечательное в создании собственной духовки заключается в том, что это полностью зависит от вас. Строительство этой конкретной печи стоит около 1400 долларов. Немного денег можно сэкономить, если не углублять все подряд, поскольку для этого требуется больше строительных материалов. Но планируйте потратить не менее 1000 долларов на печь такого размера.

Особенности этой печи для порошковой окраски

• 3,4 фута в ширину x 3,4 фута в глубину x 6,5 фута в высоту
• Заклепочная конструкция, сварка не требуется
• Листовой металл 20-го размера с листовым металлом 16-го размера на полу
• 4 встроенных нагревательных элемента 2000 Вт (питание 240 В)
• Встраиваемое освещение
• Встраиваемый конвекционный вентилятор и воздуховод
• ПИД-регулятор
• Окно в двери

Краткое изложение конструкции и материалов печи для порошковой окраски.

Основная конструкция этой и большинства печей для порошковой окраски представляет собой стальную шпильку и стальную направляющую раму, склепанные вместе. Обе стороны рамы будут обшиты листовым металлом с изоляцией между ними. В этой печи повсюду используется листовой металл 20-го размера, за исключением пола, который изготовлен из листового металла 16-го размера. Причина более толстого металла на полу состоит в том, чтобы позволить ему выдержать вес стойки для порошковой окраски. Весь листовой металл, шпильки и гусеницы можно приобрести на месте в Home Depot, Lowe’s или в местной компании по поставкам металла. Вы также можете купить его онлайн, но стоимость доставки, скорее всего, сведет на нет любую экономию средств. Лучше всего походить по магазинам, позвонить в некоторые места поставки металла в вашем районе и получить котировки. Внутри духовки вы поместите нагревательные элементы, которые будут подключены к блоку управления снаружи духовки.

Давайте начнем — Материалы и инструменты для обрамления

Powdercoatguide.com является участником партнерской программы Amazon Services LLC, партнерской рекламной программы, предназначенной для предоставления сайтам средств для получения платы за рекламу за счет рекламы и ссылок на amazon.com.

Начнем с обрамления. Каркас этой печи будет полностью выполнен из оцинкованных стальных шпилек и направляющих. Стальная гусеница очень похожа на стальные шпильки, за исключением того, что у них нет выступа на внутренней стороне шпильки. Это позволяет стальным шпилькам входить в гусеницу. Это те же шпильки, которые используются для каркаса домов. Они доступны как в Home Depot, так и в Lowe’s примерно по 7 долларов за штуку. Они имеют ширину 3 5/8 дюйма и толщину 1 5/8 дюйма и доступны в длинах 10 футов или 8 футов. Для начала лучше купить несколько штук. Вам не нужно заниматься наукой, чтобы точно определить, сколько вам понадобится, вы можете купить больше по ходу дела. Работать с ними довольно легко, так как они довольно тонкие (25-го калибра). Их легко сверлить, и их можно резать ножницами по металлу или ножовкой по металлу. Так как вы будете срезать много гвоздиков, я рекомендую, по крайней мере, хороший набор таких ножниц, как эти: Wiss Tin Snips.

Каркас будет скрепляться заклепками. Заклепки действительно просты в использовании и недороги. Сначала вы просверливаете отверстие, затем с помощью заклепочного пистолета вставляете заклепку в отверстие, нажимаете на спусковой крючок, и все готово. Вы, вероятно, знакомы с ручным заклепочным пистолетом, но я настоятельно рекомендую пневматический заклепочный пистолет, если у вас есть воздушный компрессор (вы читали мою статью о том, как купить воздушный компрессор?). Пневматический заклепочный пистолет сэкономит вам массу времени, и в конце дня вы по-прежнему сможете использовать свои руки. Опять же, я рекомендую приличный пневматический заклепочный пистолет, этот Astro Pneumatic Air Riveter предлагает хорошее соотношение цены и качества. Это ни в коем случае не промышленный инструмент, но вы заплатите несколько сотен долларов за высококачественный пневматический заклепочный пистолет. Еще один отличный вариант, особенно если вы уже вложили средства в аккумуляторные инструменты и аккумуляторы Milwaukee M12, — это беспроводной электрический заклепочный пистолет Milwaukee M12. Вам понадобится много заклепок для любого заклепочного пистолета, который вы решите использовать. Самое главное в заклепках — убедиться, что они из того же типа металла, что и то, с чем вы работаете, чтобы избежать гальванической коррозии. Поскольку это стальная конструкция печи, вам понадобятся стальные заклепки. Также важно с заклепками просверлить отверстие соответствующего размера. Пакет из 1000 стальных заклепок диаметром 3/16 дюйма и рукояткой 1/8 дюйма поможет вам пройти через сборку печи с несколькими оставшимися. Это позволит вам склеивать стопки металла максимальной толщиной 0,125 дюйма и минимальной толщиной 0,020 дюйма. Обязательно отрегулируйте соответствующим образом, если вы используете более тонкие или более тяжелые стальные шпильки и листовой металл. Упомянутые заклепки 3/16″ требуют сверла №11 для наилучшей посадки.

Теперь, когда у вас есть заклепки, заклепочный пистолет и шпильки, можно приступать к сборке каркаса пола. Убедитесь, что вы вырезали и измерили пол точно по размеру вашей духовки. Ваши стены будут лежать на полу. Делая квадратную секцию пола, вы будете перекрывать шпильки так, чтобы они находились внутри друг друга по углам. После того, как шпильки будут на месте, вы можете зафиксировать их с помощью стопорного зажима. Затем вы будете заклепывать там, где они перекрываются сверху и снизу (см. красные точки на рисунках ниже, где указаны места заклепок). Начните с одной заклепки на угол, чтобы шпильки могли поворачиваться. Используйте квадрат скорости, чтобы выровнять каждый угол (убедившись, что все углы равны ровно 90° перед добавлением дополнительной заклепки в каждый угол.

После того, как все четыре стороны пола будут обрезаны по длине и приклепаны на место, добавьте дополнительные шпильки, чтобы дополнительно укрепить пол. Пол не только выдерживает вес всех стенок и компонентов печи, он также должен быть достаточно прочным, чтобы выдерживать стеллажи для порошковой окраски и даже вес человека, если вы хотите стоять в печи для обслуживания или чистки. Имея это в виду, убедитесь, что выбрали достаточно толстый листовой металл, чтобы пол не прогибался, и поддерживайте его достаточной распоркой, чтобы он оставался прочным.

Та же конструкция шпилек, направляющих и заклепок продолжается для стен, рисунок ниже — задняя стенка. Боковые стенки сделаны таким же образом, только обязательно измерьте и учтите толщину задней стенки.

Затем вы поместите стены поверх пола, по одной, и прикрепите их к полу:

После того, как вы установили заднюю стенку и соорудили боковые стены, вы установите их на место. и приклейте их к полу и к задней стенке.

Затем соберите потолок так же, как собирали пол:

Это та точка сборки, где в игру вступают утопленные нагревательные элементы. Нагревательные элементы имеют собственные замкнутые секции в стенах, но каждый квадратный сантиметр печи порошковой окраски должен быть изолирован. Полая область между стойками — это место, где обычно размещается изоляция, однако, поскольку нагревательные элементы будут занимать это пустое пространство в этих закрытых секциях, необходимо добавить еще одну закрытую часть изоляции снаружи печи. где нагревательные элементы утоплены. Если вы не планируете утапливать ТЭНы и другие предметы в стенки духовки, то вы исключите эти коробчатые секции.

Здесь вы можете увидеть коробчатые секции на дне для нагревательных элементов, а также дополнительные опорные стойки в стенах:

Обшивка внутренней стороны листовым металлом

Как только конструкция будет создана, вы начнете обшивать ее листовым металлом. Листовой металл можно приобрести в местном магазине Home Depot или Lowe’s, но если вы обратитесь в компанию по поставке металла, большинство из них нарежут листовой металл в соответствии с вашими требованиями. Здесь вам потребуются длинные прямые пропилы, а компании, которые имеют дело в основном с листовым металлом, будут иметь большие тормоза, которые смогут чисто сделать эти пропилы за вас. Я рекомендую оцинкованный стальной лист, который поможет защитить вашу духовку от ржавчины. В этой конкретной печи везде используется сталь 20-го калибра, кроме пола, который имеет 16-й калибр. При выборе толщины вы должны оставаться в диапазоне от 16 до 26 калибра. У каждого есть свои преимущества и недостатки. Использование более тонкого калибра дешевле и позволит духовке нагреваться быстрее. Более толстый калибр дороже, но он прочнее и лучше сохраняет тепло после нагрева духовки. Это экономит расходы на отопление. Листовой металл, используемый для обшивки печи, является основной причиной, по которой я не могу назвать вам точную стоимость сборки печи. В зависимости от вашего местоположения цена листового металла может сильно различаться. Это хорошая идея, чтобы поискать в Google местных поставщиков листового металла в вашем районе и позвонить / отправить им электронное письмо, чтобы узнать цену. Если вы можете, свяжитесь с несколькими, чтобы убедиться, что вы получаете хорошую цену.

Первый слой 16-го калибра укладывается на внутреннюю часть пола и приклепывается на место, также на дно добавляются дополнительные опорные стойки. Здесь не экономьте на заклепках, листовой металл связывает весь каркас вместе и не дает каркасу прогибаться или провисать.

Во время этой части сборки вы заметите, что листовой металл не прилегает идеально заподлицо к раме из-за небольшого выступа головок заклепок (~1/16 дюйма). Это небольшой зазор, который обычно не имеет большое значение, потому что листовой металл достаточно тонкий, чтобы соответствовать заклепкам.Однако, если вы хотите обеспечить идеальное герметичное соединение между листовым металлом и рамой, вы можете использовать высокотемпературный герметик между ними перед заклепкой листового металла на место.Однако это шаг, который вы должны немного обдумать.Если вам по какой-либо причине потребуется разобрать печь позднее, герметик увеличит процесс на значительное время.

Вся внутренняя часть духовки теперь покрыта кожухом:

После того, как все покрыто кожухом, делаются четыре выреза для нагревательных элементов с помощью Dremel с отрезным диском. Здесь также подойдет пневматический отрезной инструмент или беспроводной электрический отрезной инструмент, независимо от того, что у вас есть для резки листового металла. Не забудьте точно отметить все разрезы линейкой и угольником. При достаточном планировании вы можете включить эти разрезы при покупке листового металла.

КОНВЕКЦИОННЫЙ ВЕНТИЛЯТОР И ВОЗДУХОВОД

Эта печь будет иметь систему конвекции, чтобы поддерживать постоянную температуру во всем пространстве печи. При порошковой окраске очень важна постоянная и надежная температура в печи, поэтому этот шаг настоятельно рекомендуется. Циркуляция в духовке осуществляется путем добавления высокотемпературного вентилятора в верхнюю часть, которая имеет вход для восходящего горячего воздуха из печи, который затем нагнетает его обратно в нижнюю часть печи с помощью воздуховодов. Это помогает выровнять температуру по всей духовке. Здесь вы можете увидеть работу воздуховода внутри стенки духовки, которая подает воздух сверху вниз. Эти тонкие прямоугольные воздуховоды называются трубчатыми воздуховодами. В этой печи используются воздуховоды шириной 10 дюймов и глубиной 3,25 дюйма для вертикального воздуховода.

Здесь воздух будет выходить из воздуховода в нижнюю часть духовки:

Это высокотемпературный вентилятор Dayton мощностью 310 куб. посмотрите, как воздуховод был обернут от боковой стены к верхней части духовки и к вентилятору, и вы можете увидеть колено воздуховода, частично видимое сверху. Те же металлические шпильки, которые использовались для изготовления каркаса печи, использовались для отделки воздуховода к воздуходувке.

Высокотемпературный герметик был использован на воздуховоде, чтобы предотвратить утечку нагнетаемого воздуха в раму духовки. Этот герметик рассчитан на температуру 600°F (315°C). Верхняя часть воздуховода из листового металла была приклепана на место после нанесения герметика.
На этом конвекционная система печи завершена. Как вы можете видеть, воздух поднимается вверх через верхнюю часть духовки и направляется обратно вниз по боковой стенке в нижнюю часть духовки с помощью прямоугольных стальных дымовых труб, которые уравновешивают температуру во всей духовке. Это очень важно при порошковой окраске, так как в такой большой печи без циркулирующего воздуха колебания температуры могут достигать 50°F сверху вниз.

Освещение

Эта конструкция печи имеет три встроенных светильника в потолке. Утапливая их, они никогда не будут мешать предметам с порошковым покрытием внутри духовки. Их утапливание требует некоторых дополнительных шагов и дополнительных деталей, как вы можете видеть ниже. Если вы решите не встраивать их, все, что вам нужно, это керамический светильник и лампочки для приборов.
Вот готовая световая сборка перед установкой на верхнюю часть духовки:

Вот детали, необходимые для изготовления каждого светильника в сборе:

Фарфоровый патрон для лампы (1 на светильник)

40-ваттные лампочки (1 на светильник)

6-дюймовый колпачок воздуховода без обжима (2 на каждый светильник) светильник в сборе)

6-дюймовый гибкий соединитель воздуховода (1 на светильник в сборе)

Чтобы собрать осветительные приборы:

• Если вы используете фарфоровый светильник, указанный выше, просверлите отверстие ~ 2 1/8 дюйма в центре одной 6-дюймовой крышки воздуховода с помощью кольцевой пилы. Это отверстие дает вам доступ к клеммам проводки на задней панели светильника. Это тонкий материал для воздуховодов, поэтому это не имеет большого значения, но при использовании кольцевой пилы по металлу вы можете получить максимальную отдачу от нее, используя смазочно-охлаждающую жидкость и запуская дрель на низких оборотах (400-600 об/мин). )

•  На этой же крышке просверлите два монтажных отверстия для винтов по обе стороны от предыдущего отверстия (на расстоянии 3 1/4 дюйма). Используйте фарфоровый фиксатор в качестве ориентира, чтобы отметить крышку воздуховода. Сверло 1/4 дюйма или № 8 бит будет достаточно для этих отверстий.

• Установите фарфоровый светильник на 6-дюймовую крышку воздуховода с помощью прилагаемого крепежа.

• На другой непросверленной 6-дюймовой крышке воздуховода просверлите отверстие, чтобы через него проходил свет. Показанная крышка воздуховода была просверлена с помощью 4-дюймовой кольцевой пилы.

• Установите две заглушки воздуховода с каждой стороны 6-дюймового соединителя воздуховода.

• Затем обрамите сборку, которую вы сделали, с помощью тех же стальных шпилек, которые использовались во всей конструкции печи.

Лампочки и патрон полностью способны выдерживать температуру 450°F, при которой будет работать духовка. Вот модель световой сборки в разобранном виде, чтобы было понятнее:

Вот изображение задней стороны готовой сборки.

Вот три световых блока, приклепанные на место. Перед их размещением вам нужно будет вырезать отверстия для заглушек воздуховодов в металлическом листе потолка.

Вы можете видеть крышки воздуховодов с прорезанными в них отверстиями, помещенными через листовой металл на световые сборки. Это придает красивый законченный вид. Потолок завершен тремя встроенными светильниками и вентилятором.

Изоляция

Каждая стенка печи должна быть изолирована. Изоляция сохраняет внутреннюю часть духовки горячей, а внешнюю — прохладной. Суть изоляции заключается в замедлении скорости передачи тепла из внутренней части духовки наружу. Скорость теплопередачи будет зависеть от разницы температур внутри и снаружи печи, материала изоляции и толщины изоляции. К счастью, большинство изоляционных материалов имеют рейтинг R-коэффициента, который учитывает толщину, так что их можно сравнивать напрямую. Чем выше значение R, тем медленнее скорость теплопередачи и, следовательно, лучше изоляция. Толщина выбранного вами утеплителя будет зависеть от толщины стенок вашей духовки. Изоляция не должна сдавливаться в стенках печи, так как это снижает ее изоляционные свойства. Наиболее распространенными вариантами изоляции для печи с порошковым покрытием являются минеральная вата или стекловолокно.

Изоляция из минеральной ваты, также известная под торговой маркой Rockwool, имеет более высокие температурные характеристики, чем стекловолокно (~2000°F против ~1000°F), более долговечна, с ней проще работать и обычно она стоит дороже. . Значение R для 3,5-дюймовой изоляции из минеральной ваты составляет R15, а значение R для 3,5-дюймового стекловолокна находится в диапазоне от R11 до R15. Как видите, их теплоизоляционные свойства очень сопоставимы. Решение о выборе минеральной ваты вместо стекловолокна зависит от нескольких факторов. Он намного лучше держит форму, поэтому его резка и установка, как правило, являются более чистым и аккуратным процессом, чем стекловолокно. В то время как стекловолокно нужно сжимать, чтобы его можно было разрезать лезвием бритвы, минеральную вату можно резать ножом для минеральной ваты, как буханку хлеба. Минеральная вата считается более прочной и долговечной, чем стекловолокно. Кроме того, из-за его более высокой температуры, он считается более безопасным в случае пожара в духовке. Изоляцию из минеральной ваты можно увидеть на картинке ниже, но она не использовалась в этой конструкции печи из-за высокой стоимости.

В этой конструкции духовки используется изоляция из необлицованного стекловолокна R13. Общая площадь изоляции для всех панелей составила примерно 18 204 квадратных дюйма (126,4 квадратных фута). Этот тип изоляции доступен в Интернете или в вашем местном хозяйственном магазине, и обычно они продают его оптом. Вам нужно будет поместить изоляцию между каждой стойкой и обрезать изоляцию, чтобы она поместилась в любых пространствах нестандартного размера. Проще всего разрезать изоляцию с помощью острого канцелярского ножа и длинной линейки. При работе с изоляцией вы должны носить полную защитную экипировку, включая перчатки, защитные очки, пылезащитную маску или респиратор, рубашку с длинными рукавами, брюки и обувь с закрытыми носками. Это очень зудящая вещь, и даже если вы наденете все это, вы, несомненно, все равно будете чесаться после этого.

Как видно на рисунках выше, вырезы для утопленных ТЭНов не изолированы. Это будут самые горячие части духовки, поэтому, конечно, их нужно будет изолировать. Здесь печь расширяется наружу. Благодаря использованию отдельных изоляционных панелей снаружи печи все можно утопить, но при этом сохранить теплоизоляцию. Области духовки, которым потребуются эти изолированные панели, — это 4 нагревательных элемента, воздуховод на задней стороне духовки и вся верхняя часть духовки. Все изолированные панели были обрамлены стальными шпильками и заклепками. Однако, прежде чем они будут установлены, вам необходимо установить нагревательные элементы и обшить внешнюю часть духовки листовым металлом.

Нагревательные элементы

В этой духовке используются четыре нагревательных элемента мощностью 2000 Вт () общей мощностью 8000 Вт. Доступны различные нагревательные элементы духовки. Стандартные нагревательные элементы духовки могут иметь мощность от 2000 Вт до 3600 Вт.

Чтобы определить, какая мощность вам нужна для вашего конкретного размера печи для порошковой окраски, общее правило заключается в том, что у вас должен быть нагревательный элемент мощностью от 100 до 150 Вт на каждый кубический фут внутреннего пространства печи.
