Мини парогенератор своими руками: Парогенератор своими руками: подробная инструкция по изготовлению

конструкция, принцип действия, выбор ёмкости, монтаж, причины поломки и их исправление

Казалось бы, что может быть проще пара. Однако не все замечают, насколько он нам необходим. И речь тут не только о парной или бане. Пар – прекрасное очищающее и обеззараживающее средство, он проникает в самые тонкие щели, впитывается в глубины подушек и тканей, помогает гладить бельё, очищает под давлением ткани и механизмы. Иногда возникает необходимость собрать парогенератор своими руками. Самодельный прибор может прекрасно себя проявить при прочистке таких быстро загрязняющихся устройств, как фильтр от кондиционера или, к примеру, вытяжка. Сегодня в обзоре редакции HouseChief расскажем, что такое парогенератор, где его можно использовать, из каких элементов он состоит. Также в нашем обзоре простые инструкции по сборке агрегата своими руками, а также анализ возможных ошибок, которые могут допустить новички.

Такой промышленный образец едва ли будет по карману среднестатистическому россиянину, однако, собрать технологичный прибор можно практически за копейки

Читайте в статье

• 1 Виды парогенераторов и их применение в домашнем хозяйстве
• 2 Как устроены парогенераторы
• 3 Как сделать своими руками парогенератор для бани из газового баллона
  • 3. 1 Какие инструменты и материалы нужны для работы
  • 3.2 Выбор и подготовка ёмкости для парогенератора
  • 3.3 Установка нагревательных элементов
  • 3.4 Монтаж дополнительных элементов
  • 3.5 Доработка клапанов
  • 3.6 Проверка безопасности работы парогенератора
• 4 Особенности сборки твердотопливного парогенератора для дома на дровах или угле
• 5 Монтаж парогенератора
• 6 Как самому сделать парогенератор для самогонного аппарата – нюансы
• 7 Как сделать своими руками парогенератор для мойки двигателя – нюансы
• 8 Основные причины поломки парогенераторов

Виды парогенераторов и их применение в домашнем хозяйстве

Парогенераторы чаще всего используются для разморозки труб, обустройства бань, саун и парных. Простейший преобразователь пара обойдётся в разы дешевле, чем строительство полноценной печи с камнями. Для того чтобы начать пользоваться прибором, его просто нужно включить в сеть. Паропреобразователи используются для очистки сложного сетчатого или пористого оборудования, помогают эффективно отогревать двигатели автомобилей в зимнюю пору.

Пыли − нет! Обеззараживающая струя пара приведёт в порядок множество приборов и обеспечит их бесперебойную работу

Если ещё не так давно можно было встретить мощные парогенераторы на твердотопливные генераторы, работающие на дровах, к примеру, генератор пара Перевалова, то сегодня большинство умельцев отдают предпочтение моделям, работающим от электричества. Ведь нет ничего проще, чем просто подключить прибор к розетке. А найти старый чайник или пароварку для человека, поставившего перед собой цель − собрать прибор своими руками, не составит труда.

И это тоже пароочиститель, но работать с ним можно разве что, если нужен отправитель для одежды. Для серьёзных работ он не подойдёт

По мощности принято разделять приборы на промышленные и бытовые. Первые требуют подключения к специальным сетям с мощностью 380 В. А бытовые, как этого и следовало ожидать, работают от электророзетки на 220 В. Нагревать воду такая паровая печь может тоже по-разному. Рассмотрим основные типы таких систем:

1. Индукционные паропреобразователи. Подобное оборудование работает за счёт преобразования электромагнитного поля. Резервуары эти чаще всего используются на промышленных предприятиях, чаще всего саунах. В этом случае получается достаточно лёгкий и чистый пар.
2. Электродная паровая печь. В таких печах нагревательным элементом выступает электрод. Пар тоже получается очищенным от примесей, в нём нет никаких примесей, а также разных взвесей.
3. Электрические. Устройство чем-то напоминает электрический чайник. Здесь тоже присутствует ТЭН. Мощность может быть разной, обычно от 4 кВт.
4. Печной. Работает за счёт нагрева теплоносителя. Это могут быть дрова, уголь.
5. Ультразвуковой. В этом случае устанавливается специальный ультразвуковой прибор, который производит колебания заданной частоты. В этом случае образуется своего рода испарина, которая выпаривается в воздух. Ультразвуковой парогенератор при желании можно тоже сделать своими руками.

Пароочистители

Как устроены парогенераторы

Прежде чем приступать к поиску деталей и ревизии в гараже, важно понять, что собственно нам необходимо искать. Парогенератор своими руками можно собрать из хлама – проверено на себе. Рассмотрим устройство классического парогенератора: любой агрегат работает на воде, соответственно, нам будет необходима ёмкость или бак. Кстати, лучше всего, чтобы ёмкость имела превышенную прочность и термоизоляцию. Некоторые умельцы используют для сборки парогенератора обыкновенный газовый баллон. По сути, парогенератор можно сделать даже из металлической фляги.

Комментарий

Михаил Старостин

Руководитель бригады ремонтно-строительной компании «Дом Премиум»

Задать вопрос

«Если вы планируете использовать в качестве ёмкости для парогенератора газовый баллон, то необходимо провести процедуру его очистки от газа. Для этого необходимо крайне аккуратно и осторожно снять вентиль, выпустить из баллона остатки газа, залить его водой, повторить процедуру несколько раз. И только после этого приступать к распиливанию корпуса.

«

Кроме того, необходимо найти, подобрать, собрать или позаимствовать нагревательный элемент. В этом нам помогут вышедшие из строя старые бытовые приборы, к примеру, электрический чайник.

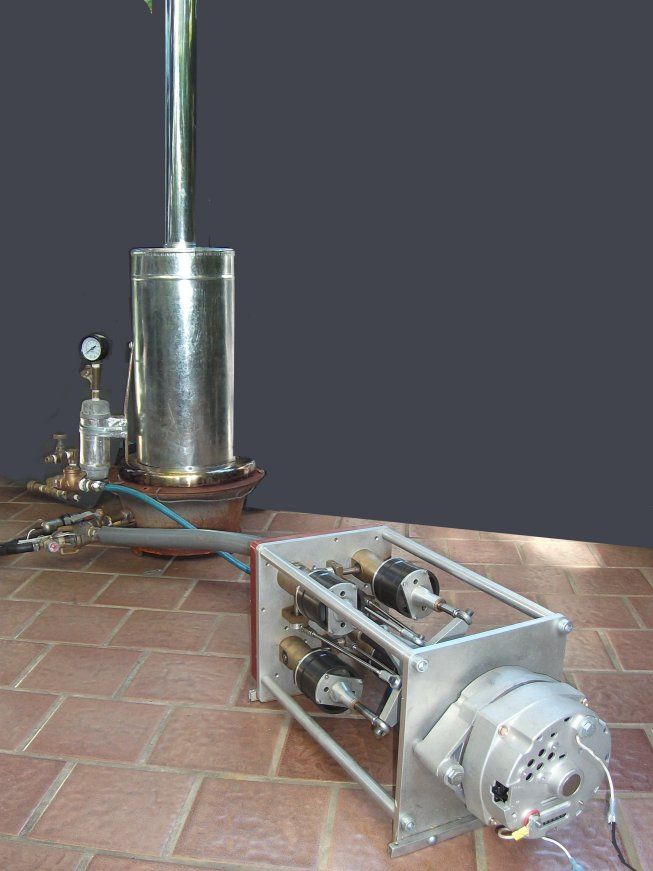

А вот так выглядит парогенератор в его классическом понимании. Однако для бытовых нужд конструкцию упрощают

Для успешной реализации проекта необходимо подготовить чертежи парогенератора, собранного своими руками. Здесь важно учесть и рассчитать мощность и необходимый объём ёмкости. Также потребуется паровой и водяной насос. Особенно если необходимо сделать паровую пушку для бани своими руками. Помните, чтобы устройство проработало долгое время, необходимо обеспечить постоянную подачу холодной воды, что, кстати, будет дополнительно охлаждать всю систему. Для того чтобы контролировать давление и температуру, можно установить специальные датчики. Если вы планируете подключать прибор к централизованной системе подачи воды, то необходимо предусмотреть наличие патрубка.

Можно приобрести специальные шланги для подключения парогенератора

Кроме того, не забывайте, что в любой системе обязательно необходимо сливать воду и прочищать ТЭНы. Поэтому необходимо обеспечить кран для слива, а также постоянный доступ к нагревательным элементам.

Как сделать своими руками парогенератор для бани из газового баллона

Такой тип сборки наиболее популярен среди умельцев. Во-первых, сам по себе баллон выполнен из качественного листового железа. Найти такой практически невозможно. Металл выдержит практически любую температуру, он устойчив к перепадам давления. Как сделать парогенератор своими руками из газового баллона, можно посмотреть в этом видео.

Watch this video on YouTube

Какие инструменты и материалы нужны для работы

Сварные швы баллона выдерживают достаточное давление. Металл не боится коррозии, устойчив к высоким температурам. Подготовка баллона состоит из важных этапов: освобождение от остатков газа и паров (о чём мы говорили выше), спил верхней части и обработка торцов.

Для работ нам потребуются следующие слесарные инструменты: сварочный аппарат, рулетка, болгарка, крепежи, изолента, дрель, свёрла, ножницы по металлу и ключи

Совет! Заранее подготовьте все расходные материалы: металлические листы, пластины, датчики для замера давления, патрубки, шаровые краны, переходники.

Выбор и подготовка ёмкости для парогенератора

Почему именно газовый баллон – поясняем. Диаметр его основания универсален и подходит для подбора нагревательного элемента от обычного электрочайника. ТЭНом в этом случае служит нагревательное дно. Что уже само по себе является новаторским решением, так как экономит деньги и время на монтаж иной нагревательной системы.

Комментарий

Михаил Старостин

Руководитель бригады ремонтно-строительной компании «Дом Премиум»

Задать вопрос

«Размер ёмкости выбирается исключительно от планируемого объёма пара. Если сделанный аппарат выдаёт количество меньше необходимого, то ему придётся работать непрерывно, на пределе возможностей, из-за чего часто будет возникать необходимость его ремонта.

«

Перед началом монтажных работ баллон необходимо освободить от воды и высушить! Все сварочные работы следует проводить только после того, как вы полностью убедились в отсутствии любых газовых паров. Принюхайтесь, баллон должен быть полностью свободен от запаха пропана.

Вот таким в итоге может получиться ваш парогенератор. Не забудьте придумать ручку для его переноски

Установка нагревательных элементов

Нагревательные элементы – важнейший компонент любого парогенератора. Главное правило, если вы используете ТЭНы, а не нагревательную поверхность как таковую (некоторые модели электрочайников имеют ТЭН под дном), они не должны касаться ни днища, ни стенок.

Обычно для крепления ТЭНа специально высверливается отверстие немного выше дна, не менее 1 см. Вода должна заливаться ниже уровня ТЭНов

Расстояние важно выдерживать, в противном случае дно может прогореть и повредиться. Мы советуем использовать как минимум две изолирующие шайбы со специальными термостойкими силиконовыми прокладками. Не забудьте предусмотреть клапаны для слива и подачи воды. В некоторых конструкциях для обеспечения нагнетания жидкости используют дополнительную ёмкость, как правило, большего объёма, либо подключают её к централизованным сетям.

Комментарий

Михаил Старостин

Руководитель бригады ремонтно-строительной компании «Дом Премиум»

Задать вопрос

«Ёмкость располагается выше преобразователя, чтобы обеспечить естественное давление. Обычно для долива воды в дне рабочей ёмкости делают специальную трубку. Как раз она, напротив, должна быть ниже уровня ТЭНов.

«

Выбор ТЭНа зависит от объёма воды и планируемой нагрузки на агрегат. Выбирать устройство по мощности следует из расчёта на каждые 10 л жидкости 3 кВт ТЭН.

Монтаж дополнительных элементов

Для надёжной фиксации кранов и автоматики используются специальные крепёжные элементы. Они располагаются в верхней части парогенератора. Это заправочный, сбрасывающий давление и шаровой кран, а также сгоны.

Сливной клапан для парогенератора

Все эти элементы должны быть подобраны самым тщательным образом, так как они отвечают на обменные процессы баллона. Неправильная установка, не в том порядке либо не на той высоте может привести к некачественной работе оборудования.

Доработка клапанов

Если вы используете газовый баллон, то, скорее всего, у вас остался латунный клапан, который вполне может использоваться в работе парогенератора. Его легко можно превратить в шаровой вентиль. Для этого клапан разбирается, вынимается штырь, нарезается на него резьба, вкручивается вентиль. Такая конструкция потребуется для отбора потоков пара.

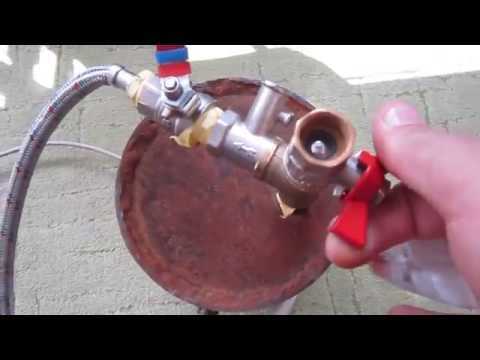

Однако можно воспользоваться и такой самоделкой – альтернативный вариант сливного клапана

Проверка безопасности работы парогенератора

Главным условием работы парогенератора является правильный нагрев и подача воды. Для этого на каждом этапе важно контролировать процесс. Именно поэтому большинство самодельных парогенераторов снабжено специальными автоматическими системами контроля.

Один из самых необходимых – манометр. Он помогает отслеживать данные о температуре, а также давлении

Важно организовать контрольную цепь: при нагнетании определённого давления отключается нагревательный элемент.

Особенности сборки твердотопливного парогенератора для дома на дровах или угле

Для сборки классического котла на дровах используются металлические трубы разного диаметра. Это чем-то напоминает слоистый торт с самым широким слоем внизу, это и будет загрузочной камерой.

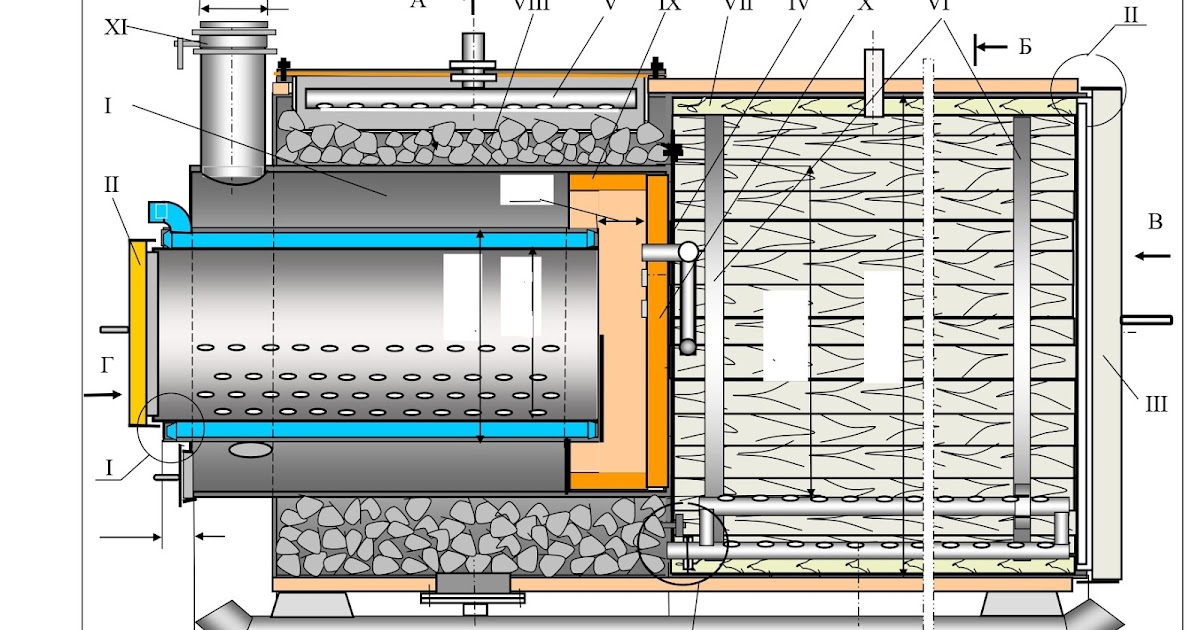

Устройство парогенератора с топкой на твердотельном топливе

Некоторые мастера говорят, что КПД буржуйки намного выше КПД электрических парогенераторов. Но это не так. Просто сборка такого котла менее затратная. Следующий слой – резервуар для воды, он располагается непосредственно над топкой. К ней приваривается переходник с трубой, по которому пар будет поступать в банное помещение. Если вы хотите узнать подробнее о том, как сделать твердотопливный парогенератор своими руками, посмотрите это видео.

Watch this video on YouTube

Монтаж парогенератора

Монтаж парогенератора, особенно в помещениях с потенциально большим количеством людей, (бани или сауны), должен производиться под контролем специалистов. В этом случае крайне не рекомендуется использовать самодельные установки, в частности парогенераторы без функции самоотключения. Такие устройства необходимо подбирать исходя из мощности прибора и типа нагрузки на него. Обычно мощность УЗО находится в пределах 10-30 мА. Кроме того, не забывайте, что парогенератор – это тоже электрический прибор, и он должен подключаться с использованием заземляющего контура.

Как самому сделать парогенератор для самогонного аппарата – нюансы

Ни для кого не секрет, что производство пара – неотъемлемая часть работы самогонного аппарата. Обычно для таких целей используют стеклянные, а лучше всего эмалированные ёмкости, посуда должна быть достаточно вместительная. Самый простой путь − использовать для этих целей старую скороварку. Причин для этого две: ёмкость уже обладает необходимой герметичностью, кроме того, нет необходимости искать нагревательный элемент.

Для стравливания давления необходимо установить предохранительный клапан, для освобождения от лишних паров пригодится штуцер

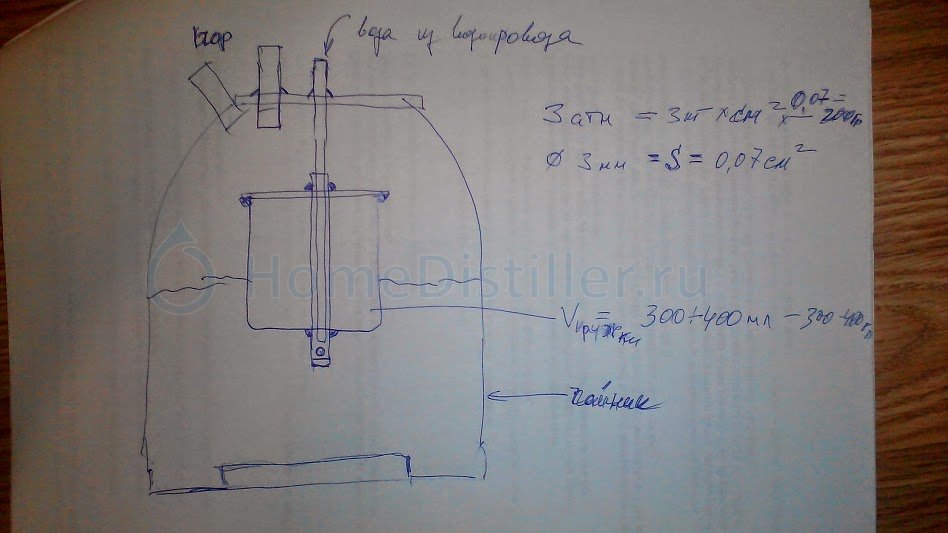

Если вы внимательно смотрели фильм Аркадия Данелия про самогонщиков, то наверняка помните, что аппарат снабжён специальными штангами, подающими жидкость в паропреобразователь. Для контроля над температурой обычно устанавливается штатный термометр. Как изготовить своими руками парогенератор для самогонного аппарата, можно увидеть на схеме.

Схема промышленного самогонного аппарата из нержавейки

Самогонные аппараты МАГАРЫЧ

Как сделать своими руками парогенератор для мойки двигателя – нюансы

Очень часто паровые машины используются на профессиональных мойках. Пар обеспечивает эффективное очищение от грязи и микробов. Такие машины − одни из самых шумных в штате подобных специальных устройств (из-за работающего компрессора).

Работа парогенератора в автомастерской

Обычно это агрегат на колёсах, чем-то напоминающий пылесос, к нему подаётся вода. Оператор работает чем-то наподобие пистолета. В этом случае пар подаётся под достаточным давлением. А вот самодельный парогенератор для авто вполне можно использовать для продува двигателя, обогрева шлангов.

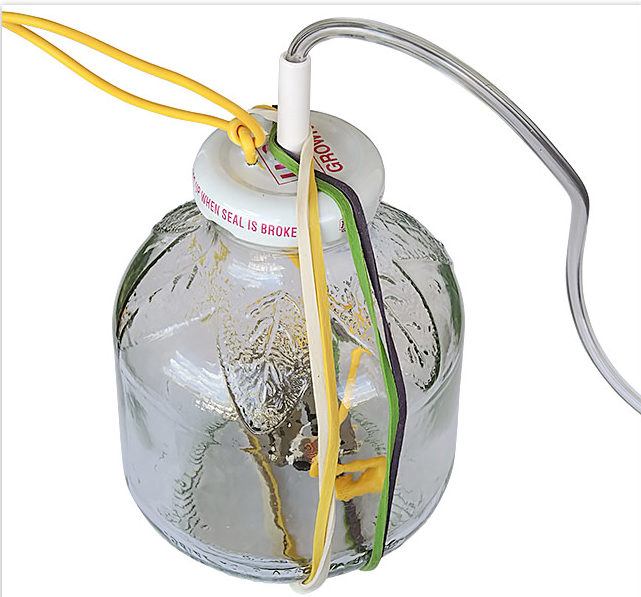

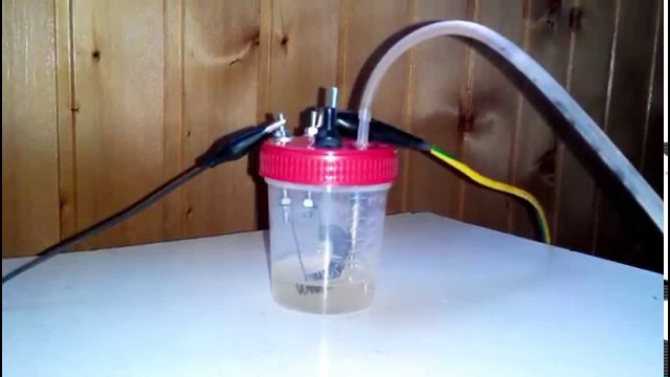

К слову сказать, ёмкости для парогенератора не всегда должны быть именно металлическими

парогенератор для мойки автомобиля

Основные причины поломки парогенераторов

Парогенератор – это устройство, и, как и любой агрегат, он выходит из строя. Среди самых часто встречающихся неисправностей: перекал ТЭНов, прожог корпуса, а также потеря целостности шлангов, подающих воду.

Важно! Во время самостоятельной сборки прибора важно учитывать последовательность установки элементов и их точное расположение. Несмотря на простую конструкцию агрегата, это мощный инструмент, связанный с риском для жизни.

Работа с агрегатом требует большой осторожности. В вашу привычку во время работы должно войти правило контроля за давлением в ёмкости. В случае превышения допустимых показателей его необходимо стравливать. Кроме того, не оставляйте прибор включённым в помещении, где находятся дети. Это опасно. При работе с оборудованием не допускайте его холостого хода без воды. Процесс поступления охлаждённой жидкости должно быть непрерывным. Это убережёт ТЭНы от перекаливания, а прибор − от перегрева.

Перед работой и включением аппарата проверьте герметичность как самого резервуара (их может быть один или два), так и соединительных и контролирующих клапанов, шлангов и подающих систем. Иногда банальное отсутствие воды в сети может привести к порче прибора. Проконтролируйте исправность подающего и ограничительного оборудования и блока самоотключения. Среди других причин поломки можно назвать:

1. Низкое качество воды.
2. Неправильно подобранную мощность ТЭНа.
3. Накипь на нагревательных элементах.

Совет! Бороться с накипью поможет уксус или лимонная кислота. Для этого достаточно развести воду в пропорции 1 чайная ложка порошка на литр воды, прокипятить её в ёмкости.

4. Отсутствие подачи жидкости во время работы.

Дровяной парогенератор – прекрасная альтернатива электрическим, в том случае если вы располагаете дополнительным участком

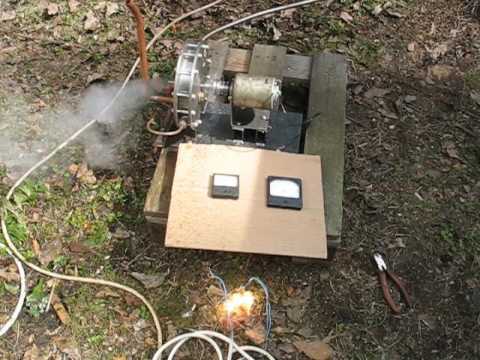

Если соблюдать все вышеназванные рекомендации, то прибор, пусть даже собранный своими руками, прослужив вам верой и правдой много лет. А в завершение статьи предлагаем посмотреть видео о том, как работает парогенератор.

Watch this video on YouTube

Оставляйте свои вопросы и комментарии ниже под статьёй. Мы будем рады получить актуальные советы, которые пригодятся нашим читателям.

Парогенератор своими руками.

Вот как сделать парогенератор своими руками в домашних условиях

Сделай сам

Сделай сам

IE Originals

IE Originals

IE Originals

IE Originals

0

IE Originals

0

IE0 Originals 0 003

Оригиналы IE

Оригиналы IE

БУДЬТЕ ВПЕРЕДИ СВОИХ КОЛЛЕГОВ С ПРОЕКТОМ

Подписываясь, вы соглашаетесь с нашими Условиями использования и Политикой. Вы можете отказаться от подписки в любое время.

Если видеоплеер не работает, вы можете нажать на эту альтернативную ссылку на видео.

Хотите сделать свою собственную низкотехнологичную поршневую паровую турбину? Затем следуйте этому простому руководству, чтобы сделать его более или менее полностью из металлолома.

Источник: Great Inventions/YouTube

Как вы понимаете, прежде чем приступить к работе, вам потребуются некоторые инструменты и материалы.

Необходимые материалы и оборудование

• Банка газировки
• Старая консервная банка
• Старые магниты
• Старый двигатель постоянного тока
• Старый шприц
• Старая электроника с индукционной катушкой
• Резиновая трубка
• Дерево
• Некоторые виды топлива
• Основные инструменты (гаечный ключ, отвертки и т. д.)
• DEKOPRO Сварочное оборудование и защитное оборудование
• Различные гайки и болты

Со всем снаряжением в руках пришло время приступить к этой замечательной маленькой постройке.

Шаг 1: Подготовьте генератор

Первый шаг — взять старый двигатель и полностью его разобрать. Сделав это, возьмите угловую шлифовальную машину и отрежьте ротор, как показано на видео.

Затем возьмите старый болт и приварите его к открытому концу ротора. После завершения отрежьте головку болта. Затем добавьте гайку к болту, а затем отрежьте небольшой отрезок стального стержня квадратного профиля от болта и гайки, как показано на рисунке.

Источник: Great Inventions/YouTube

Затем смешайте двухкомпонентный клей и приклейте несколько небольших магнитов к квадратному металлическому отрезку, как показано на рисунке. Проверьте вращение штока двигателя, он должен свободно вращаться. Если нет, отрегулируйте соответственно.

Сделав это, просверлите два отверстия в торцевой пластине двигателя и прикрепите возвратно-поступательный рычаг к основному двигателю, как показано на рисунке.

Шаг 2: Изготовьте поршень

Затем возьмите старый шприц и просверлите в поршне несколько отверстий. Подсоедините возвратно-поступательный рычаг к поршню, как показано в видео-инструкции. Приклейте на место по мере необходимости.

Сделав это, возьмите банку пива или газировки и осторожно просверлите отверстие в верхней части. Слейте жидкость и убедитесь, что кольцо не повреждено. Вклейте короткий отрезок узкой металлической трубы в отверстие в банке.

Источник: Великие изобретения/YouTube

Затем возьмите доску и разрежьте ее на две небольшие деревянные пластины, чтобы установить генератор. Вырежьте два куба из дерева, чтобы установить главный двигатель. Сделайте это, используя два отверстия, которые вы просверлили ранее.

Сделайте еще одну точку крепления, чтобы закрепить шприц, и при необходимости прикрепите его к креплению. Проверьте действие возвратно-поступательного рычага, выдвигая и нажимая на поршень в шприце.

Это должно включить двигатель.

Шаг 3: Соберите динамо-машину

Затем возьмите наше старое электрическое устройство, содержащее индукционную катушку, и освободите катушку от устройства. Установите его вокруг открытого ротора старого двигателя.

Источник: Great Inventions/YouTube

Затем возьмите хирургическую трубку и подсоедините ее к носику шприца. Приклейте другой конец трубки к металлическому носику, который вы ранее прикрепили к банке с газировкой.

Затем просверлите небольшое отверстие в верхней части шприца, чтобы пар выходил из системы.

Источник: Great Inventions/YouTube

После этого подключите проводку индукционной катушки, как показано на видео. Удлините проводку там, где это необходимо, чтобы позже собирать электроэнергию.

Самые популярные

Шаг 4: Добавьте источник тепла

Затем возьмите старую жестяную банку, вырежьте монтажный паз в верхней части, чтобы установить банку с газировкой, и решетку с одной стороны, чтобы управлять источником тепла.

Установите жестяную банку на основное основание генератора, а затем закрепите банку с газировкой по мере необходимости.

Источник: Great Inventions/YouTube

После этого подключите электрическую вилку и преобразователь переменного тока к генератору, чтобы можно было отключать питание и преобразовывать его для питания электрических устройств и т. д.

Источник: Great Inventions/YouTube

Сделав это, добавьте немного топлива в основной котел. Подойдет все, что горит, но хорошо работают разжигатели или таблетки Esbit.

Сделав это, наполните банку с газировкой водой и подожгите топливо по мере необходимости. Это превратит жидкость в банке с газировкой в ​​пар, активируя поршень шприца и приводя в действие генератор.

Эй, вуаля, у тебя волшебная сила!
