Монтаж газового настенного котла отопления своими руками: Установка настенного газового котла: монтаж своими руками

Установка газового котла: требования, правила, этапы работ | Статьи

Несоблюдение правил по монтажу газового котла грозит множеством серьезных последствий. При неправильном подключении оборудования домовладелец имеет все шансы столкнуться с взрывом, возгоранием, отравлением угарным газом или менее опасными проблемами, связанными с некорректной работой аппарата. Чтобы избежать таких неприятностей, следует заблаговременно изучить все особенности монтирования устройства, а еще лучше – доверить эту работу опытным и знающим специалистам.

Самостоятельный монтаж

При проектировании домашней системы отопления своими руками следует учитывать требования, предъявляемые к месту размещения агрегата и процессу его подключения. Если установка газового котла проводится с соблюдением предусмотренных норм, то такая работа вполне может быть сделана самостоятельно.

Однако нужно иметь в виду, что домовладельцу разрешается только монтировать оборудование согласно проекту. Подключение к основной магистрали и последующая пуско-наладка должны обязательно осуществляться специалистами службы газа, имеющими необходимые разрешения и допуски к проведению подобных мероприятий.

Прежде чем подключить аппарат, сотрудники службы проведут проверку соответствия выполненных вами работ правилам СНиП. Если они будут нарушены, то устройство пометят как подключенное произвольно и откажут в его регистрации. В случае, если вы ознакомлены со СНиПами по монтажу газового котла и уверены в собственных силах, то почему бы не попробовать сэкономить на услугах мастера?

Виды газовых котлов

Современные производители предлагают обширный ассортимент отопительного оборудования для частного дома, различающегося по количеству контуров, мощности, виду тяги, способу размещения. Одноконтурные аппараты используются для отопления, двухконтурные могут работать на обогрев и приготовление горячей воды. Устройства с закрытой камерой функционируют на вентиляционной тяге, а с открытой забирают воздух для поддержки горения напрямую из помещения.

По способу установки газовых котлов различают следующие типы агрегатов:

• Напольные – устанавливаются на пол или специально оборудованную платформу. Они долговечны, надежны в эксплуатации и имеют более высокую мощность, поэтому чаще используются для зданий большой площади. Единственный недостаток состоит в необходимости оборудовать отдельное помещение – топочную.
• Настенные – монтируются на стене при помощи крепежей. Их отличительными характеристиками являются компактные габариты, небольшая мощность и простота в управлении. Они не требуют обособленной котельной, благодаря чему могут размещаться в ванной или на кухне. Немаловажно, что установка газового котла подобного типа не предъявляет высоких требований к несущим способностям стен – для размещения агрегата нужна только прослойка на основании, выполненная из негорючих материалов.

Требования к месту размещения аппарата

Отопительное оборудование, работающее на газе, является пожаро- и взрывоопасным, поэтому помещения под его размещение нужно готовить с учетом установленных норм. В комнате важно предусмотреть естественное освещение. На каждый кубический метр площади должно приходиться не меньше 0,03 м2 остекления, причем в оконном проеме должна размещаться форточка для проветривания. Нормативная ширина двери в топочную составляет от 80 см.

Обязательным условием является выделение определенной площади под котельную, которая соответствует мощности выбранного устройства. Так, монтаж газового котла с параметрами до 30 кВт производится в помещениях размерами не менее 7,5 м2 , до 60 кВт – не меньше 15 м2 При его расположении на кухне площадь устанавливается из расчета 0,2 м2 на один киловатт. Потолки в топочной должны иметь высоту не ниже 2 м.

Дымоотвод и вентиляция

При монтировании аппарата с приточной или естественной тягой важно позаботиться об обустройстве дымохода для отведения продуктов горения. Диаметр его труб зависит от мощности, но он не должен быть меньше 130 мм. Кроме того, во внимание принимаются такие требования:

• диаметр патрубков для присоединения не должен превышать поперечное сечение дымоотвода;
• дымоотводящие каналы могут присоединяться или размещаться в капитальных стенах;
• при изготовлении дымохода для установки газового котла допустимо использовать только несгораемые материалы, с повышенной устойчивостью к коррозионным процессам;
• высота дымоходной трубы над коньком кровли должна составлять от полуметра.

Дополнительно потребуется организовать приточную вентиляцию, которая на протяжении одного часа будет обеспечивать трехкратный воздухообмен в истопочной комнате. Размеры вентиляционного окна не могут быть меньше 8 см2 на каждый киловатт. Так, при подключении оборудования на 30 кВт площадь канала для вентилирования составит 240 см2, что примерно соответствует квадрату со сторонами 15,5 см.

Поэтапная установка

Подготовка к монтажу газового котла предусматривает проектирование и согласование установочных работ в соответствующих госструктурах. На этом этапе необходимо подобрать подходящее помещение, приобрести аппарат, а также ознакомиться с разметочным листом от производителя, где указаны все подключения и точки расположения крепежей. Перед началом работ не помешает очистить трубы устройства от мусора, который мог оказаться внутри при производстве или транспортировке.

Этап 1: Подготовка основания

Правила подготовки основания под размещение агрегата могут варьироваться исходя из его типа – навесного или напольного. Для установки навесных газовых котлов применяются кронштейны, которые обычно входят в общую комплектацию оборудования. Их основная задача состоит в том, чтобы выдерживать вес прибора и обеспечивать его ровное расположение без перекоса. Выбор крепежей для подвешивания зависит от материала стены (обычно применяют анкерные крюки).

Прежде чем установить агрегат, необходимо защитить участок стены при помощи огнеупорного листа, имеющего толщину порядка 3 мм. Расстояние от защитного материала до задней части нагревателя должно составить не меньше 2 см, при этом сам аппарат следует размещать на высоте от 90 до 120 см от пола. Подвешивание оборудования выполняется не ближе чем на 10 см от негорючих боковых стен или 25 см от горючих.

Если производится монтаж напольного газового котла, надо заранее подготовить негорючее и прочное основание. В этих целях можно использовать бетонную стяжку, кирпичную кладку или керамическую плитку. Как вариант, под устройство подстилают металлический лист, который должен выступать примерно на 100 мм за пределы агрегата. Монтировать оборудование нужно строго параллельно по отношению к полу.

Этап 2: Устройство дымохода

Требования к дымоотводу для настенных и напольных приборов являются идентичными. Разница может состоять только в том, какая камера сгорания используется в устройстве. Обычный дымоход для естественной тяги размещается в стене либо подвешивается снаружи дома. Его горизонтальный участок, соединяющий оборудование с дымоходной трубой, должен иметь длину не более 2 метров, в идеале – 1 м. В процессе установки газового котла ниже места врезки нужно предусмотреть дверцу для проверки и очистки дымоотвода.

Что касается принудительной тяги, то для таких аппаратов обустраивается коаксиальный дымоход. Для его размещения в стене проделывают отверстие, вставляют в него гильзу из металла, а затем устанавливают дымоотвод в форме двухстенной горизонтальной трубы. Важно, чтобы она располагалась с небольшим наклоном по отношению к выводу дыма – это воспрепятствует попаданию в агрегат конденсата.

Этап 3: Присоединение отопительных труб

Для подключения труб отопления необходимо придерживаться таких правил:

• С патрубков прибора удаляют заглушки.
• В рамках монтажа газового котла на вход обратки устанавливают сетчатый фильтр, который защитит оборудование от попадания грязи из отопительной системы.
• Подключение выполняется с обязательной герметизацией посредством резьбовых уплотнителей или пакли.
• Чтобы предупредить завоздушивание батарей, на обратку и подачу агрегата ставят отсекающие краны.

Этап 4: Подключение к водопроводу

Если в доме монтируется двухконтурный аппарат, его присоединение к водопроводной системе осуществляется по аналогии с отопительными трубами. Разница состоит только в сечении труб и типе применяемых кранов. При проведении работ нужно учитывать, что патрубки, которые подводят холодную воду, располагаются на корпусе прибора слева по отношению к центру, для подведения горячей воды – справа. Желательно, чтобы краны имели разъемное соединение, которое впоследствии позволит быстро произвести их замену в случае выхода из строя.

Этап 5: Подсоединение к газопроводу

Эти работы при установке газового котла допускается проводить только сотрудникам службы газа. Процесс предусматривает присоединение патрубка устройства к ответвлению газопровода с последующей герметизацией. Кран, отсекающий подачу топлива от газопроводной магистрали, оснащается фильтром, который позволит продлить срок эксплуатации оборудования.

В завершение могут быть проведены некоторые дополнительные мероприятия, например, подключение агрегата к электроэнергии – если это необходимо. Далее отопительную систему заполняют водой и проверяют ее на герметичность. Выявленные неисправности сразу же устраняют. На завершающем этапе выполняют пробный пуск установленного устройства. Запуск допустимо производить только в присутствии специалистов службы газа.

Рекомендации и правила эксплуатации

Эксплуатация техники после завершения монтажа газового котла должна осуществляться в сухом помещении, поскольку высокая влажность приводит к рассеиванию паров газа в воздухе. Для повышения производительности теплообменника рекомендуется предохранять его от загрязнений посредством фильтрующей сетки грубой очистки. Фильтрации также следует подвергать воду, поступающую в отопительную систему.

В процессе использования устройства потребуется периодически проводить его техническое обслуживание. Такие мероприятия предусматривают:

• проверку состояния дымоотвода и исправности вентиляционной системы;
• очищение горелки и фильтров;
• контроль работы управляющего блока.

Не реже 2-х раз в год необходимо осматривать теплообменник на наличие сажи и проверять герметичность соединений газопроводной системы посредством обмыливания.

Установка газовых котлов компанией Мособлгаз

Если вы не уверены, что сможете самостоятельно выполнить установку газового котла, предлагаем воспользоваться услугами специалистов компании «Мособлгаз». Мы занимаемся продажами качественного отопительного оборудования для частных домов и профессионально устанавливаем реализуемые устройства по запросу покупателей.

Наши мастера проходят обучение в сертифицированных центрах фирм-производителей, в том числе за границей, и обладают необходимыми навыками для монтирования аппаратов любого типа, будь то настенного или напольного. При необходимости вы можете заказать услугу «Тепло под ключ», предусматривающую комплексные работы по устройству отопительной системы.

Заключение

При монтаже газового котла важно понимать, что это ответственный и серьезный процесс. Его неправильное выполнение может повлечь за собой аварии или сбои в работе прибора, поэтому устанавливать оборудование нужно с четким соблюдением требований и инструкций. Даже при наличии опыта домашним мастерам рекомендуется обращаться за помощью к профессионалам, которые смогут гарантировать безопасную и продолжительную эксплуатацию аппарата.

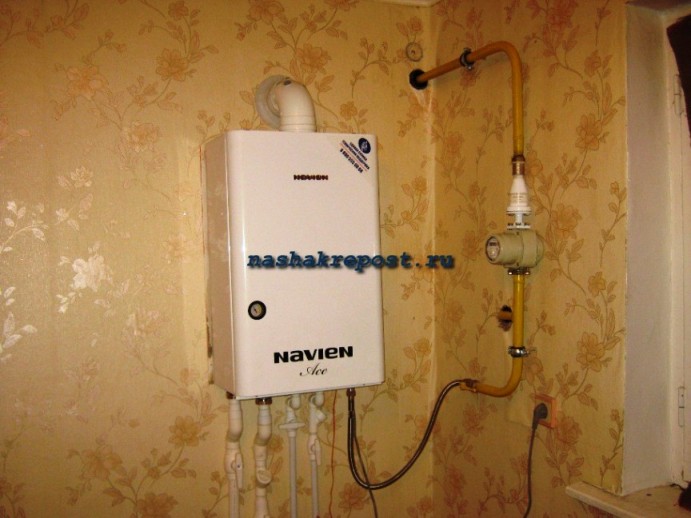

Монтаж настенного газового котла своими руками: установка навесного аппарата

Газовый котёл — сложное тепловое оборудование повышенного уровня опасности, из-за чего при его установке требуется соблюдать осторожность.

Главные требования при установке — разрешение соответствующих инстанций, контроль специалистов газовых служб и выделение отдельного помещения под котельную.

При самостоятельной установке, домовладельцу грозит немалый штраф, да и трубопровод к его дому не поведут, поэтому придётся пользоваться сжиженным газом, что выходит дороже.

Установку газового котла можно производить лишь в специально оборудованном помещении — котельной — под контролем профессионалов или же при их непосредственной поддержке. В иных случаях есть риск утечки опасного вещества и возгорания.

Установка настенного газового котла своими руками

Когда документы получены и помещение готово, до начала работ остаётся несколько шагов, в результате которых домовладелец подготовит все необходимое.

Важно отметить, что перед выполнением нижеописанных пунктов нужно внимательно ознакомиться со схемой монтажа котла, которая прилагается к нему в комплекте.

Выбор материалов

Список необходимых материалов:

• Листы асбестовой или базальтовой ваты для термоизоляции горючих материалов, например, стен деревянного дома.
• Стальные листы, требующиеся в количестве одного-двух штук для выполнения щита на стене, на который будет крепиться газовый котёл.
• Детали дымохода, рассчитать количество которых нужно по проектной длине: в этом помогут специалисты, составлявшие проект монтажа.
• Трубы для гидравлической обвязки котла: их число также рассчитывается в проекте.
• К трубам понадобятся переходники, краны и прочие сопутствующие материалы, но главным из них можно назвать уплотнитель — без него гораздо выше вероятности протечек.
• Для правильной работы электрического газового котла на автоматике понадобится блок бесперебойного питания.

Фото 1. Блок бесперебойного питания модели Slim 300, настенный, мощность 300 Ватт, производитель — «Ecovolt».

Подготовка инструментов

Хоть монтаж газового котла не так уж и прост, но он не требует большего числа специализированных инструментов. Все сложные и непосильные одному домовладельцу работы — к примеру, проведение и подключение газопровода, — выполнят сотрудники газовой службы. Для остальных же манипуляций нужны:

• Перфоратор, а к нему — набор свёрл.
• Набор гаечных ключей.
• Разводной ключ.
• Отвёртки для монтажа дополнительных устройств внутри самого оборудования.

• Резак для труб или бокорезы, если ширина раскрытия их лезвий больше, чем диаметр трубы.

• Кронштейны, дюбеля, болты и саморезы для креплений.
• Набор ключей для газового оборудования.
• Газовый кран.
• Несколько различных фильтров для воды, устанавливаемых на гидравлическую обмотку.
• Строительный уровень и отвес — для определения правильного положения устройства на стене.
• Газовый счётчик.
• Шаровые краны.

Предварительные работы в помещении

До начала непосредственного монтажа нужно провести некоторые действия для подготовки помещения к установке газового котла.

Сначала необходимо обработать все стены котельной негорючей смолой или термозащитным средством, если они деревянные. Если же стены бетонные или кирпичные, то можно обойтись без этой меры предосторожности.

Монтаж самого агрегата производится не прямо на стену, а на щит, который сооружается из слоя базальтовой ваты, покрытой стальным листом так, чтобы от каждого края устройства до стены было не менее 10 см стального листа.

Важно отметить выбор стены для установки: если это тонкий деревянный профиль, то с обратной стороны стены сооружается скелет для придания прочности конструкции.

В самой котельной должно быть отверстие для дымохода (коаксиального или классического), которое, если оно отсутствует, нужно прорубить ещё до установки котла. Затем на стене закрепляется кронштейн, на который и будет помещён газовый котёл. Обычно в комплекте с ним поставляется трафарет для удобства разметки крепёжных отверстий.

Важно! При подготовительных работах нужно не забыть про вентиляцию, которая будет поставлять свежий воздух в котельную для поддержания пламени горелки, если она открытого типа, и позволит разбавить концентрацию газа при утечке.

Монтаж системы дымоудаления

При сгорании внутри топки будет выделяться некоторое количество угарного газа, который может со временем заполнить помещение. Чтобы избежать этого, применяют обыкновенные дымоотводы. Необязательно проводить трубу через весь дом и потом ещё сооружать дымоход, чтобы отвести продукты горения газа. Кроме того, это грозит переплатой за количество используемого материала и недостаточно тягой из-за слишком длинной трубы.

Для нормальной работы дымохода достаточно использовать коаксиальную систему, которая идеально подходит для закрытых систем сгорания.

При такой конструкции дымохода и котла отходы горения будут выводится через наружную секцию трубы, а воздух для поддержания пламени проходить через внутреннюю.

Вверху изделия помещается специальное отверстие для отвода дыма. От него и до проделанной в стене дыры нужно будет провести коаксиальный дымоход, после чего проверить герметичность стыков труб как между собой, так и с котлом.

Обвязка навесного котла

Здесь вряд ли получится справиться одному, поскольку нужно будет и удерживать оборудование, и производить его крепление к стене. С напарником работа пойдёт гораздо эффективнее и быстрее.

Важно! Все трубы и магистрали котла перед установкой прочищаются водой или сжатым воздухом.

Котёл помещается на прикреплённый к стене кронштейн, используя отвес и строительный уровень для уверенности в отсутствии наклонов: оборудование должно быть закреплено точно перпендикулярно полу котельной на расстоянии не менее 100 см.

К закреплённому на стене котлу подсоединяется дополнительное оборудование (бойлер, генератор, расширительный бак, блок бесперебойного питания и т. д.) с помощью труб и электрических сетей.

Этот процесс называется созданием обвязки котла. Только когда гидравлическая и электрическая обвязки будут готовы, агрегат соединяется с отоплением и подключается к газовой магистрали, но газ туда до проверки не подаётся.

Полезное видео

Ознакомьтесь с видео, в котором рассказывается, как произвести монтаж газового котла отопления.

Проверка работоспособности и начало работы устройства

Оценить качество проведённых работ должен специалист газовой службы, медленно заполняя все контуры отопительной системы водой под давлением в 2 атмосферы, что позволит сразу обнаружить протечки. Если контролёр даёт добро, то оборудование можно запускать в работу.

Монтаж газового настенного котла отопления. Инструкция по установке своими руками

Многие жители частных домов и коттеджей используют газовое отопление. Не каждый человек решится на самостоятельную установку такого агрегата. Данная работа требует ответственности и внимательности. Несмотря на все сложности, монтаж газового настенного котла реально сделать своими руками. Важно соблюдать все установленные для этого правила.

Кто имеет право на работу данного типа?

Согласно закону, операции с газопроводом имеют право вести только специализированные работники газовых служб. Но установка газового котла относится к такому типу работ, которые допустимо выполнять самостоятельно. Однако подключение подобного агрегата уже должны выполнять сотрудники специализированных служб.

Что нужно выполнить для установки оборудования?

Монтаж настенных газовых котлов отопления своими руками нужно осуществлять только после определенных подготовительных этапов. Первым делом необходимо удостовериться, что помещение, где будет стоять котел, соответствует стандартам для установки. Нужно проверить отопительное устройство, выяснить, что оно по всем параметрам подходит под установленные нормы для отопительных приборов. Следует настроиться на два рабочих дня, которые займет установка.

Какой должна быть котельная?

Для установки отопительного агрегата необходимо обеспечить соблюдение следующих правил.

1. Подготовить просторную комнату. Она должна быть по объему больше четырех кубических метров. Нужно помнить, что объем комнаты прямо пропорционален мощности котла. Если вы хотите поставить агрегат мощнее прежнего, то стоит задуматься об увеличении помещения, в котором он будет находиться.
2. Не менее важным моментом является высота потолков. Котел можно ставить в комнате, где потолки будут не меньше двух с половиной метров.
3. Следуя инструкции по монтажу настенного газового котла, нужно помнить, что стену надо предварительно закрыть огнестойким материалом. Это может быть стекловата или штукатурка.
4. По правилам монтажа настенных газовых котлов, в помещении, где он будет находиться, обязательно должны быть окна. Оно должно проветриваться, а в случае пожарной опасности его должно быть возможно открыть. Если комната находится в цокольном помещении, то нужно сделать хотя бы одно окно.
5. По правилам пожарной безопасности, монтаж газового настенного котла должен проходить в помещении на высоте от 800 миллиметров и больше.
6. Если планируется установка котла, то обязательно нужен дымоход. Стоит заранее продумать, как к нему будет проходить подключение. Монтаж дымоходов настенных газовых котлов проводится индивидуально. Все зависит от крепления конструкции и ее параметров.
7. То место, где проходит дымоход через стену, тоже обшивается огнестойким материалом.
8. При монтаже настенного газового котла своими руками необходимо выдерживать дистанцию с другими электрическими приборами приблизительно в 300 миллиметров.

Общие правила для монтажа

Несоблюдение правил установки, а также дальнейшего использования некачественного оборудования грозит последствиями всем жильцам. Владелец котла с нарушениями будет выплачивать штраф.

Монтаж настенного газового котла в доме должен начинаться с обустройства качественного дымохода. Лучше, чтобы дымоход был отдельный от системы вентиляции. Такое условие объясняется тем, что при работе газового оборудования выделяется много вредных веществ. Они несут в себе угрозу для здоровья людей, а если сделать вытяжку через вентиляцию, то выделяемые вредные вещества попадут в жилые комнаты. Они нанесут серьезный вред здоровью людей.

Монтаж настенных газовых котлов отопления проводится после того, как владелец дома убедится, что у дымоходной трубы нет углов поворота. Если будут проявляться изгибы, то нужно помнить, что их не должно быть больше 3 штук. У трубы есть горизонтальная часть. Она находится в самой котельной. Ее длина не должна быть больше 3 метров.

Деревянный дом

Чтобы выполнить монтаж настенного газового котла в деревянном доме, нужно знать определенные требования.

• Котельную располагают в одной из комнат либо на цокольном этаже. В деревянном доме нельзя устанавливать газовый котел в подвале.
• Помещение должно соответствовать требованиям, описанным в ППБ, и санитарным нормам.
• Обязательно наличие средств индивидуальной защиты и пожаротушения, а также датчиков дыма и пожарной сигнализации.
• Запрещается размещение оборудования в жилых комнатах. Не допускается установка в кухне, гостиной, условно запрещен монтаж в ванной комнате и туалете.

Насколько высоко над крышей допускается установка дымохода?

В процессе оборудования дымохода обычно используются исключительно огнеупорные материалы. Труба должна возвышаться над кровлей не меньше чем на 50 сантиметров.

Важная информация о дымоходах

В наше время, чтобы избежать рисков по отравлению людей вредными веществами, котлы оснащаются средствами безопасности: если вдруг случится авария, то моментально блокируется подача газа.

Наиболее удобный выход для трубы дымохода – это крыша. Бывают случаи, что котел ставят в многоэтажном доме, в котором не предусмотрен отдельный выход для трубы. Тогда жильцы сами продумывают обустройство дымохода.

В многоквартирных домах прокладка трубы осуществляется через внешнюю стену. Делается небольшое отверстие. Его диаметр не больше 100 миллиметров. Для успешной работы отопления котел лучше повесить на эту же стену.

К каждому газовому котлу прилагается инструкция. В ней можно прочитать рекомендации к данному отопительному прибору. Диаметр трубы дымохода обычно равен диаметру щели в корпусе газового котла.

Чтобы была возможность почистить данный агрегат, заранее стоит подумать о том, где сделать резиновое отверстие, ибо, чтобы прочистить котел от мусора, нужно открыть люк.

Какой формы стоит делать дымоход?

По нормам монтажа газового настенного котла считается, что лучшей формой дымохода станет цилиндрическая. Труба должна быть из нержавеющей стали. Допускаются ли изгибы? Сгибов не должно быть больше трех в одной трубе.

Важно, чтобы соединяющая часть, которая идет между котлом и дымоходом, была длиной приблизительно 250 миллиметров. Если данный отрезок будет больше, то могут возникнуть дефекты в местах соединений.

Рекомендации по установке

Конструкция газового котла имеет свои нюансы. Они обуславливают ряд требований к монтажу.

1. Расстояние до пола должно быть от 800 миллиметров и выше. Отрез патрубка обычно устанавливают на уровне раковины.
2. Нельзя ставить что-либо под настенный котел.
3. В комнате, где располагается котел, необходимо закрывать пространства, куда попадают отходы от газового оборудования.
4. На пол обычно стелют металлический лист. Он должен быть прочным, квадратной формы. Его сторона, как правило, составляет 100 сантиметров.
5. Расширительную емкость ставят в наивысшей точке системы. Рядом с ней устанавливают воздушный кран.

Что нужно проверить перед приобретением газового котла?

Перед тем как купить газовый настенный котел, нужно удостовериться, что он полностью укомплектован и есть все крепежные элементы. Нужно изучить инструкцию. В ней описывается, что входит в комплект оборудования.

Если крепежи отсутствуют в комплекте, то придется докупать их самим. Без них никак не обойтись. Важным моментом является наличие сертификатов на покупку. Если не будет данных документов, то вы не сможете зарегистрировать газовый котел. Внутри котла на одной из сторон ставится номер. В документах он дублируется. Необходимо проверить, одинаковые ли стоят номера.

Заранее нужно осмотреть поверхность, куда вы собираетесь прикрепить газовый агрегат. Если отделка стены имеет свойство возгораться, то необходимо ее полностью закрыть огнестойким покрытием. Только после этого можно начинать монтажные работы. Защитное полотно должно быть толщиной от 2 миллиметров и больше.

Между котлом и стеной должен быть зазор. Данное расстояние допускается от 40 до 50 миллиметров. Пространство должно быть пустое.

Перед тем как включить оборудование, необходимо пропустить через него воду по внутренним трубам. За счет напора воды будет смываться вся пыль и прочий мусор.

Установка

Монтаж газового настенного котла включает в себя несколько этапов:

1. Первоначально на выбранной стене прикрепляют планки для монтажа. Они должны находиться на расстоянии в 1,5 метра друг от друга. Возможно самое минимальное расстояние (оно составит 100 сантиметров). Строительным уровнем проверяется, насколько ровно они были установлены. Если они закреплены криво, то лучше их выровнять. Можно начинать установку, если вы убедились, что планки висят ровно.
2. На трубку подачи крепится специальный фильтр. Он предназначен для жесткой очистки. Благодаря фильтрации не будут появляться засоры в теплообменнике.
3. Устанавливается труба, которая является дымоотводом. Необходимо проверить, идет ли тяга. Она должна быть умеренная. Продукты горения у котлов ликвидируются за счет установленного для этого вентилятора, поэтому добиваться сильной тяги не нужно. Главным моментом на этой стадии является отсутствие обратной тяги. Ее точно не должно быть при включении устройства.
4. Вам понадобится специальная резьбовая муфта для подключения котла к трубопроводу. С нижней стороны необходимо подключить трубу, через которую осуществляется возврат воды. Поступает вода сверху, также через специальную трубку. Все элементы оборудования соединяются между собой методом газовой сварки. Уклон должен быть 0,5 сантиметра на каждый метр трубы.
5. Следует обратить внимание на то, что нельзя подключить котел к газопроводу самому. Такие действия может осуществлять только квалифицированный работник газовой службы.
6. Последним этапом является подключение газового оборудования к сети.

Если у вас получилось самостоятельно провести монтаж газового настенного котла, то следует пригласить специалистов, чтобы проверить проведенные работы.

В каком случае выгодно ставить газовый котел в квартире?

В квартирах подобные агрегаты встречаются реже, чем в частных домах. В наше время идет тенденция повышения цен на отопление в холодное время года, поэтому все больше жильцов многоквартирных домов хотят иметь газовый котел, чтобы не зависеть от завышенных тарифов и иметь возможность самостоятельно регулировать температуру обогрева дома зимой.

Сейчас идет тенденция в строительстве сдавать дома с газовым отоплением. Пригодится газовое оборудование также в случае, когда в семье нет лишних средств, а горячую воду регулярно отключает местный водоканал. Можно приобрести простой одноконтурный котел, который предназначается для ГВС.

По ценам газовые агрегаты отличаются от стандартных бойлеров для нагревания воды. Стоит учесть, что установка счетчика позволяет окупиться данному оборудованию за один или два года.

Двухконтурный агрегат

Различают также двухконтурные котлы газовые настенные. Монтаж является довольно простым. Данные котлы признаны «умными». Они определяют температуру в доме, а также на улице. Можно задать в работу программу, которая самостоятельно уменьшит подогрев. Обычно это делается днем, пока все жители на работе или на учебе. Значительно сокращается расход газа, в процентном соотношении он уменьшится на 30 процентов и максимально на 70.

Но не всегда актуален монтаж двухконтурных настенных газовых котлов. Минусом данного отопительного агрегата является то, что он «не умеет себя вести» в экстремальных условиях. Например, когда происходят стихийные явления, системы в котле моментально глохнут. А сам котел переходит в режим минимального обогрева.

Что следует учесть?

К установке газового отопительного прибора предъявляются достаточно суровые требования, но они обуславливаются техникой безопасности для человека. Например, недопустима установка газового котла в блочной хрущевке старого типа и если отсутствует магистральный газопровод.

Если вы не успели приватизировать свое жилище, то могут возникнуть трудности с котлом: вам не разрешат его установку. В такой квартире можно установить только водогрейный котел.

Не рекомендуется ставить напольный газовый котел в квартире, предпочтение лучше отдавать настенному. В частном доме рассматриваются разные варианты установки котла. Если особняк большой, то выбирают соответственный агрегат, который обогреет не только жилые, но и подсобные помещения.

Заключение

Итак, мы выяснили, как выполняется установка газового котла. Монтаж данного агрегата позволит значительно сэкономить на расходах на отопление. При этом производительность газового котла довольно высокая. В помещении всегда будет тепло и уютно.

Подключение газового котла – схемы, варианты и нюансы

Когда встает вопрос, касающийся такой темы, как «подключение газового котла», становится ясно, что существует достаточно большое количество различных вариаций, в которых участвует не только сам отопительный котел, но и другие приборы. Итак, котел приобретен, трубная развязка собрана, остается лишь провести установку газового котла и его подсоединение.

Начнем с установки. В первую очередь необходимо обратить внимание, какой котел был вами приобретен в плане его размеров и габаритов. Если ваш дом большой и многоэтажный, то для него необходим напольный вариант, мощный и надежный. Если дом небольшой, то настенная конструкция – оптимальное решение. У обоих вариантов процесс установки происходит по-разному.

Монтаж газового котла

Начнем с установки напольного агрегата. Если это мощный котел с достаточно большим весом, то под него обязательно сооружают фундамент в виде плиты или постамент. Важная составляющая фундамента – ровная, горизонтальная верхняя плоскость. Главное – это выставить сам котел по горизонтали, чтобы не было больших перекосов.

Настенный прибор навешивается на специальные кронштейны, которые обычно приходят в комплекте с агрегатом. Чтобы правильно провести монтаж этого прибора, надо точно по горизонтали установить и прикрепить к стене сами кронштейны. Сделать это несложно, если вы умеете пользоваться нехитрыми инструментами: отвесом и уровнем. Крепление производится на саморезы или металлические дюбеля, поэтому перфоратор вам понадобится обязательно.

Монтаж газового котла своими руками – дело не самое сложное. Поэтому этот этап подключения можно провести самостоятельно, если хотите сэкономить.

Все же остальные операции, если вы не специалист, лучше поручить профессионалам. Особенно это касается подключения газовой трубы.

Пять патрубков подключения: 2 – отопление, 2 – ГВС, 1 – газ

Внимание! Все приборы отопления, которые работают на магистральном газе, должны подключаться только специалистами, имеющими доступ к проведению данного вида работ. Обязательно пишется акт, который подтверждает, что подключение провел специалист. Этот документ является основной приемки газового котла в эксплуатацию со стороны Рай- или Горгаза.

Ничего сложного в подключении прибора к магистрали подачи природного газа нет, но таков закон, который должен выполняться обязательно. Не занимайтесь самодеятельность, которая приведет к неприятностям, где минимальная из них – штраф. К тому же придется оформлять все документы и платить за проведенные вами работы, как будто их сделали мастера. Так что эта экономия мнимая.

Котел с бойлером

Схема подключения

На схему подключения газового котла влияет несколько показателей:

• Система отопления открытая или закрытая.
• Используется ли в ней циркуляционный насос или теплоноситель движется с естественной циркуляцией.
• В самой системе отопления один контур или их несколько. Особое внимание здесь уделяется наличию низкотемпературного контура, который отапливает полы дома.
• Не последнее место занимает и конструкция самого котла. Одноконтурный он или двухконтурный, с закрытой камерой сгорания или открытой, конвекционного он типа или конденсационного.

Как видите, многое будет влиять на схему подсоединения, поэтому есть смысл разобраться во всех этих вариантах.

Подключение одноконтурного типа

Итак, в газовом котле данного типа всего лишь один теплообменник. Его задача греть теплоноситель для отопительной системы дома. Из самого прибора торчат два патрубка: один соединяется с подающим контуром отопления, второй  — с его обраткой.

В настоящее время производители предлагают одноконтурные газовые котлы, которые могут работать в связке с отдельно стоящим бойлером, обеспечивающий дом горячей водой для хозяйственных нужд. Но это никак не меняет суть подключения самого котла. Просто в бойлере установлен змеевик, по которому движется теплоноситель, переходящий в систему отопления. Из самого же котла выходят все те же две трубы: подача и обратка. Конечно, бойлер усложняет монтаж (настенного или напольного) газового котла, но не на много.

Подключение одноконтурного котла

Давайте более подробно рассмотрим данный вариант подключения. Принцип работы этой установки таков:

• На подающем контуре трубной развязки устанавливается трехходовой клапан, который регулирует распределение теплоносителя по контурам.
• Он переключает направление движения горячей воды в контур бойлера, когда температура воды, используемая для хозяйственных нужд, ниже необходимой (запрограммированной). Если в самом начале в бойлере заливается холодная вода, то, чтобы довести ее до состояния горечей, необходимо будет 7-8 часов. Если температура в емкости горячая, но опускается ниже требуемой, то для поддержания температуры потребуется около часа. Но учтите: чем меньше емкость бойлера, тем быстрее происходит нагрев. К примеру, 200-литровый бак нагревается за 8 часов, а подогревается за 1,0-1,5 часа. 80-литровый нагревается за час, а подогревается за 20 минут. Эта информация будет полезна для тех, кто стоит на перепутье – что выбрать?
• Итак, теплоноситель начинает движение в бойлер, при этом трехходовой кран отсекает отопительный контур. Теплоноситель на этот период времени в систему отопления не поступает. Кран же переключается лишь в том случае, когда тепловой датчик подтвердит, что вода в бойлере нагрелась до необходимой температуры. Теперь вы сами можете сделать вывод, что, чем меньше бойлер, тем менее заметно происходит влияние нагрева в нем воды на всю систему отопления.

И еще несколько обязательных элементов системы: расширительный бак и сбросной клапан. Оба прибора предназначаются для стравливания давления внутри отопления и сброса лишнего теплоносителя по мере его нагревания.

Подключение двухконтурного типа

Схема подключение двухконтурного газового котла в разы сложнее. Почему?

• Во-первых, в нем два теплообменника, а, значит, четыре патрубка, которые должны соединяться к трубам различного назначения. Один теплообменник основной, в нем нагревается вода для системы отопления. Второй используется для нагрева воды для системы ГВС.
• Во-вторых, подключение двухконтурного газового котла производится и к отопительному контуру, и к водопроводу. Основной теплообменник соединяется с отоплением, второй с одной стороны с водопроводом, с другой с системой горячего водоснабжения. Обратите внимание, что у котлов разных моделей, разные точки подключения той или иной сети, так что обязательно ознакомьтесь с инструкцией от производителя, где все точно указано. Здесь важно ничего не перепутать.

Принципиальная схема для двухконтурных котлов

Внимание! Вся автоматика двухконтурного котла находится внутри корпуса. Это относится и к циркуляционному насосу, и к трехходовому клапану, и к запорной арматуре.

Весь же принцип работы агрегата напоминает работу одноконтурного котла с бойлером. Основную распределяющую функцию выполняет все тот же трехходовой клапан. Но движение самого теплоносителя происходит по следующей схеме. Сразу же напоминаем, что рассматриваем работу двухконтурного газового котла в режиме ГВС.

Схема такая: от основного теплообменника в дополнительный и обратно. Именно по такой схеме теплоноситель набирает самую высокую температуру, что и позволяет говорить о высокой эффективности нагрева воды для хозяйственных нужд. Кстати, температура на выходе может составить до +80°С.

Напольные двухконтурные котлы

Производители двухконтурных газовых котлов сегодня предлагают и настенные, и напольные варианты. Но жизнь расставляет приоритеты, опираясь на опыт предыдущих лет. Так вот напольные двухконтурные котлы себя показали не с лучшей стороны. К сожалению, они не смогли обеспечивать горячей водой большие дома, в которых проживает большое количество людей. Поэтому они постепенно уступают свое место одноконтурным с бойлером. А вот настенные сегодня в большой популярности. Они хорошо работают, обеспечивая необходимой температурой и отопление, и ГВС.

Подключение к отоплению

В этом разделе нас будет интересовать вопрос: как подключить газовый котел к системе отопления дома? Процесс этот несложный, если используются пластиковые трубы, не требующие наличия газосварки. Но здесь необходимо рассмотреть два варианта:

• Замена котла на действующем отоплении.
• Сооружение системы полностью.

Настенные газовые котлы с бойлером для большого дома

По правилам установки газового котла в первом случае, вам необходимо в первую очередь слить теплоноситель, обязательно промыть все контуры и лучше несколько раз, демонтировать старый отопительный прибор и только после этого приступать к установке газового котла в доме.

Внимание! В качестве теплоносителя в системе отопления может быть использована обычная вода или незамерзающая жидкость. Что выбрать, решаете, конечно, только вы сами. Но запомните, что некоторые модели не предусматривают работу на антифризах, об этом производитель обязательно оповещает в паспорте изделия.

 Какие требования к установке и подключению газового котла сегодня предъявляются? Основных требований два:

1. Все дополнительные элементы должны быть подсоединены так, чтобы при их выходе из строя не возникало причин проведения долгого ремонта.
2. Если есть возможность, то устанавливаются обводящие контуры, к примеру, байпасы.

Поэтому подключение отопительных контуров чаще всего производится на американках. Это такие соединительные муфты, с помощью которых можно легко и быстро отсоединить любой участок. Самое главное – такое соединение надежное и очень герметичное. Американки спокойно выдерживают большое давление и температуру. Кстати, если проводить установку газового котла в квартире своими руками, то именно этот вариант подсоединения считается самым оптимальным и простым. Стоят американки недорого, требования к их монтажу минимальные.

Схема трубной развязки

А вот теперь к вопросу, какие дополнительные приборы необходимо включить в обвязку газового котла? Если это напольный вариант, тогда циркуляционный насос, грязевик, воздухоотводчик и расширительный бак. В некоторых схемах насос не используется, потому что в системе предусматривается естественная циркуляция горячей воды. Если насос все же устанавливается, то его монтируют на обводном контур, то есть обеспечивают участок общего отопительного контура байпасом. Обратите внимание, что насос в любом случае рекомендуется устанавливать около котла на обратном контуре.

Перед насосом обязательно устанавливается грязевик, который с двух сторон обставлен американками и отсекающими вентилями (шаровыми кранами). Это делается для того, чтобы данное устройство можно было без проблем снять для чистки, не сливая теплоноситель из отопительной системы дома.

Второй теплообменник для ГВС подключается практически также. Здесь используются все те же американки и отсекающие краны. Специалисты рекомендуют на контуре подачи, которая соединяется с водопроводом, установить фильтр грубой очистки. Он будет задерживать частицы, чтобы они не осаждались внутри второго теплообменника. Он точно также обставлен, как и грязевик на первом теплообменники, то есть он полностью может отсекаться для чистки.

Подключение и установка настенного газового котла происходят по точно такой же схеме. Никаких особенных отличий.

Настройка газового агрегата

И последний вопрос: можно ли провести настройку газового котла своими руками? Обычно в инструкции к применению производитель все операции указывает до мелочей. И с настройкой у вас проблем возникнуть не должно. Но мы рекомендуем – первую регулировку газового котла доверить профессионалу. А вы должны просто своими глазами увидеть, как все происходит.

правила и требования, установка своими руками

На чтение 9 мин. Просмотров 60 Опубликовано 17.02.2020 Обновлено 29.01.2020

Котлы, работающие на газе, уже давно стали основным отопительным оборудованием в многоэтажных домах и в малых постройках. Существуют разные виды этих устройств. Монтаж газового котла сопряжен с некоторыми трудностями: необходимо соблюдение требований к помещению, системе отопления, наличие разрешения коммунальных служб. Если подключить аппарат можно самостоятельно, то вводить в эксплуатацию и обслуживать его должны специалисты.

Разновидности газовых котлов

Разновидности газовых котлов, которые можно устанавливать в частном доме

Классификация отопительных устройств проводится по нескольким параметрам. По месту установки они бывают:

• Настенными. Большинство моделей содержат в себе теплообменник, блок управления, горелку, циркуляционный насос, расширительный бак, измерители температуры жидкости и давления в системе, блок безопасности. Достоинством навесного котла является простота монтажа, небольшой вес, отсутствие необходимости в оборудовании отдельного помещения или котельной. Повесить его можно даже на кухне. Нередко такая модель устанавливается в квартире. Мощность устройств ограничена.
• Напольными. Они имеют разные габариты и вес. Предназначаются такие устройства для обогрева больших площадей, так как их мощность больше, чем у навесных вариантов. Часто напольные модели требуют обустройства отдельного помещения или котельной. Система управления котлом интуитивно понятна, хотя он и оборудован автоматикой. Нередко такие устройства зависят от электрической сети.

Парапетный газовый котел для дома, где нет дымохода

По функциональным возможностям агрегаты бывают одноконтурные и двухконтурные. Первый вариант выполняет единственную функцию — обогрев помещения. Двухконтурные обеспечивают также горячее водоснабжение. Однако одновременно эти функции не выполняются. Если нужно включить нагрев воды, отопление на это время выключается.

Функционал двухконтурных котлов можно увеличить, подключая дополнительные модули. Они часто используются в многоквартирных домах. Существуют также парапетные газовые котлы. Они предназначены для отопления и нагрева воды. Аппарат такого типа оснащается закрытой камерой сгорания, поэтому продукты сгорания не попадают в комнату, кислород не сжигается.

Парапетный котел оснащается коаксиальной дымоходной трубой, поэтому нет необходимости устанавливать громоздкие конструкции. В корпусе агрегата присутствуют конвекционные отверстия. Само устройство обогревает помещение, в котором установлено.

Выделяются агрегаты с закрытой и открытой камерой сгорания. Для работы первого типа устройства требуется воздух из окружающей среды, поэтому к вентиляции помещения предъявляются особые требования. Аппараты с закрытой камерой сгорания безопаснее, но для их работы требуется дымоход.

Правила установки газовых котлов в частном доме

Перед установкой газового котла нужно продумать его местоположение, особенности подключения к системе отопления, а также получить разрешение газовой службы. Так как указанный агрегат является источником опасности, монтировать его нужно с соблюдением требований государственного стандарта.

Расположение котла

Напольное оборудование принято располагать в котельной с вентиляцией

По нормативам площадь помещения, в котором будет установлено устройство, должна быть не меньше 4 кв.м. Высота потолков при этом составляет 2,5 м и больше. Минимальная ширина двери в помещении – 80 см.

В комнате обязательно должен быть оконный проем. На 10 кв.м. площади требуется 0,3 кв.м. окна.

Многие модели отопительных агрегатов на газе должны получать естественный приток кислорода, поэтому в комнате обеспечивается хорошая вентиляция. От котла до ближайших стен должно быть расстояние минимум в 10 см. Они должны быть защищены огнеупорным материалом.

Помещения, в который монтаж газового отопительного оборудования запрещен:

• основания не защищены огнеупорными материалами;
• коридор, ванная комната;
• помещения без окон и форточек;
• подвалы многоэтажных сооружений.

Запрещено монтировать отопительное оборудование на балконах.

Схема установки

Вначале составляется план, где будет расположен котел и радиаторы

Для монтажа газового отопления требуется предварительная подготовка проекта, а также выбор схемы установки и обвязки котла. В системе присутствуют такие элементы: сам отопительный агрегат, трубы и радиаторы, циркуляционный насос, фильтры на входящих трубах. Обязательным является блок безопасности.

Краны DN15 устанавливаются на штуцеры для газа. Изделия большего диаметра монтируются на патрубки с теплоносителем. Фильтры на входе из водопровода устанавливаются в горизонтальном положении. Расширительный бак, если он не входит в конструкцию котла, монтируется при помощи дополнительной арматуры и крепится к обратному трубопроводу. Патрубок слива располагается в самой нижней точке системы отопления.

Требования к установке газовых агрегатов

Для атмосферного котла необходимо обустроить полноценный дымоход

В помещении, в котором будут устанавливать газовый котел, должна быть хорошая вентиляция. На каждый 1 кВт мощности устройства выделяется 8 кв.см. ширины воздуховодного отверстия. Она должна монтироваться в верхней части комнаты. Кроме того, нужно соблюдать такие требования:

1. Все трубы, по которым будет проходить топливо, изготавливаются только из металла.
2. Диаметр дымохода зависит от мощности устройства. Минимальный параметр – 10 см. Часть конструкции, которая находится над крышей здания, возвышается минимум на полметра.
3. Для предупреждения негативных последствий в случае утечки газа в помещении устанавливается анализатор и клапан для прекращения подачи топлива. Также обязательно монтируется счетчик для контроля расхода газа.
4. Если частный дом имеет всего 1 этаж, устанавливать оборудование разрешается в подвале. В многоквартирных и многоэтажных сооружениях такой монтаж строго запрещен.
5. Аппарат должен быть заземлен, система электропитания котла тщательно изолируется.

Если аппарат устанавливается на деревянное основание, под него укладывается огнеупорная пластина: металлическая, асбестовая или базальтовый картон. Расположение настенного котла тоже строго определено санитарными правилами и техническими нормами: расстояние до потолка — 45 см, до пола — 30 см, по бокам — 20 см. До противоположной перегородки минимальный отступ равняется 1 м. Если устройство монтируется в деревянном помещении, между ним и задней стеной прокладывается огнеупорный материал, толщина которого составляет 3 см.

Каналы для удаления продуктов сгорания могут располагаться внутри капитальных стен. Дымоход нужно строить из несгораемых материалов, не поддающихся коррозии. В конструкции предусматривается технический люк для очистки стенок от сажи, устранения накопившегося конденсата. Нельзя, чтобы патрубок для отвода дыма был больше самого дымохода.

Подготовка к установке

Газовое оборудование устанавливают только мастера из газового хозяйства

Перед тем как установить газовый котел в частном доме, к работе нужно подготовиться. Процедура состоит из таких этапов:

1. Подписание договора с фирмой-поставщиком топлива.
2. Создание проекта и согласование технических условий монтажа и эксплуатации системы отопления с газовой службой. Для этого в орган предоставляется технический паспорт оборудования, санитарно-гигиенический сертификат, инструкция по использованию прибора, заключение экспертизы, в котором сказано, что аппарат соответствует всем техническим нормам.
3. Подготовка места для установки аппарата.

Также необходимо собрать все необходимые материалы и инструменты.

Технология установки своими руками

Лучше доверить монтаж специалистам службы газа, но при необходимости можно сделать это самостоятельно. Важно строго соблюдать инструкцию по установке разных видов котлов.

Напольный котел

Для напольного котла обустраивается фундамент из бетона

Перед монтажом напольных газовых котлов нужно проверить их комплектацию. На поверхности аппарата не должно быть вмятин, сколов. Технические характеристики, указанные на корпусе устройства, должны совпадать с данными, прописанным в техпаспорте.

Порядок выполнения работ:

1. Устранение заглушек с котла и очищение труб от сора, попавшего туда еще на этапе производства.
2. Установка агрегата на подготовленное основание или фундамент. Его уровень можно выставить при помощи регулируемых ножек или негорючих элементов.
3. Подключение к дымоходу. Отверстия для обустройства конструкции уже должны быть подготовлены. Для подсоединения котла к дымоходу нельзя использовать гофрированные материалы. Участки перекрытия и крыши, которые будут контактировать с конструкцией, нужно изолировать огнеупорными материалами. В местах соединения трубы и колен устанавливаются хомуты.
4. Подсоединение к отопительному контуру и водопроводу. Сначала подводятся трубы отопления, на которых устанавливаются фильтры грубой очистки. На них монтируются отсекающие краны. Все соединения надежно герметизируются. Таким же способом подключается водопровод. Если жидкость очень жесткая, придется поставить оборудование, смягчающее ее. Для уплотнения соединений не стоит использовать резиновые уплотнители, так как они быстро трескаются и начинают пропускать газ.
5. Подключение к электропитанию. Розетку лучше обустроить на минимальном расстоянии от агрегата. Если модель неустойчива к перепадам напряжения, в системе нужно задействовать стабилизатор или бесперебойник.

После монтажа специалисты газовой службы проверяют систему и осуществляют пробный запуск. Теплоноситель закачивается в систему постепенно, чтобы не допустить образования воздушных пробок. Процедура проводится до тех пор, пока не будет достигнуто подходящее давление — 2 атм. Все соединения проверяются на наличие протечек воды или газа.

Настенный котел

Анкерный крючок для крепления котла на стену

Чтобы повесить настенный агрегат правильно, нужно разметить основание. Также проверяется комплектация оборудования. Кронштейны и монтажные приспособления должны идти в комплекте с котлом. Все патрубки и трубы отопительной системы промываются. Эта процедура нужна для устранения производственного сора.

Основание, на котором крепится агрегат, должно быть идеально ровным. Также оно должно выдерживать массу котла. Крепежные планки фиксируются на расстоянии 0,8-1,6 м от пола. Перед подсоединением изделия к системе отопления следует устранить заглушки, подводящие трубы оснастить фильтром, с обеих сторон от которого монтируются шаровые краны.

Во время монтажа нужно следить, выдержан ли уровень агрегата. Даже минимальный перекос не даст подключить его к трубам, а также нарушит функциональность системы. Газовые трубы подсоединяются только металлическими элементами через сгон или “американку”. Подключение должно быть жестким. Никаких резиновых прокладок или уплотнителей тут использовать не стоит – элементы должны быть паронитовыми.

Парапетный котел

Уличная часть парапетного котла

При наличии соответствующего инвентаря и материалов, установить парапетный котел можно самостоятельно. Однако для введения в эксплуатацию нужен сотрудник газовой службы. Особое внимание нужно обратить на подсоединение отопительной системы и газовых труб, а также на вывод коаксиального дымохода.

Подготавливается канал для выведения воздухопровода и дымохода за пределы помещения. Он должен по размерам соответствовать трубе. За основу берется диаметр внешнего кольца. Лучше расположить дымоход возле окна. Такая локализация позволит чистить приспособление и проверять его состояние.

Первым монтируется патрубок воздухопровода. Чтобы деталь не сместилась, ее нужно зафиксировать в канале. После этого к котлу подсоединяется водопровод. Устанавливаются шпильки, при помощи которых устройство будет держаться в заданном положении. Для закрепления используются гайки.

Устанавливается труба дымохода. Она плотно соединяется с патрубком. Деталь устанавливается с небольшим уклоном, чтобы мог стекать конденсат. Все зазоры должны быть отрегулированы таким образом, чтоб пламя в горелке было ровным. В последнюю очередь подключается отопительная система с радиаторами, устанавливается расширительный бачок.

Правильный монтаж котла в систему отопления позволит избежать проблем с разгерметизацией соединений, утечкой газа, чрезмерным потреблением топлива. Процедуру можно осуществить самостоятельно, если соблюдать нормативы и требования к установке. Однако лучше пригласить специалиста, имеющего допуск к таким видам работ.

Установка газовых котлов в частном доме

Основным элементом отопительной системы частного дома является котел. В последние годы, все более востребованы котлы, работающие на природном газе. В них происходит нагревание теплоносителя и от его производительности зависит, тепло ли будет в доме. Поэтому выбор и правильная установка газовых котлов в частном доме имеют большое значение. И отнестись к этой задаче надо серьезно.

Краткая видео инструкция по установке

Виды газовых котлов

Классификация следующая:

1. По назначению: только для отопления (одноконтурные) и для отопления с подогревом воды в бойлерах (двухконтурные).
2. По производимой мощности:
   1. маломощные — с одноступенчатой регулировкой мощности,
   2. средней производительности — с двухступенчатой регулировкой мощности,
   3. высокопроизводительные — с модулированным регулированием мощности.
3. По типу тяги: на вентиляционные (закрытого типа) и с естественной тягой (атмосферные, открытого типа).
4. По типу установки:
   1. настенные, с теплообменниками, выполненными из меди,
   2. напольные – с теплообменником, изготовленным из чугуна или стали.

Преимущества их использования заключаются в следующем:

• Они экологичны;
• Компактны и бесшумны в работе;
• Просты в эксплуатации;
• Их можно установить в жилом помещении.

Но они обладают существенным недостатком – взрывоопасны.

Требования, предъявляемые к помещению для газовых котлов

Газовые котлы могут быть установлены в чулане, кухонном или подвальном помещении, специальной пристройке. К помещению, в котором выполняется установка газовых котлов в частном доме, предъявляются определенные требования. Они одинаковы для любого помещения и заключаются в следующем:

1. Помещение должно быть хорошо вентилируемым, с обязательным оснащением вытяжкой.
2. В окнах должны быть предусмотрены форточки, в нижней части двери – небольшой зазор.
3. Высота потолка – от 250 см, объем помещения – от 15 м2. Каждая единица мощности газового котла требует дополнительного объема (0,2 м2), чтобы можно было свободно подойти к котлу для обслуживания.
4. Стены, отделяющие помещение с установленным котлом от других, необходимо выполнить из огнестойких материалов, не поддерживающих горения.
5. В подвальном или цокольном помещении должен быть предусмотрен отдельный выход на улицу.
6. Пристройка должна размещаться только у глухой стены жилого дома. Минимальное расстояние до ближайшего окна – 4 м, высота от перекрытия до окна – 8 м.

Процесс монтажа настенного котла

1. Участок стены под котел необходимо защитить слоем любого материала, не поддерживающего горения. Между ним и стеной оставляют зазор (4,5 см).
2. Перед началом установки настенных газовых котлов, рекомендуется под напором пропустить через котел воду. Это очистит входные трубки от мелкого сора, который неизменно остается на стенках после сборки.
3. На трубке, по которой подается вода, устанавливают фильтр и запорную арматуру (перед фильтром и после него).
4. Монтируют дымоход. При необходимости выполняют проверку тяги.
5. Самый ответственный момент – подключение к газопроводу. Его должны выполнить специалисты газовой службы. Для этого потребуется металлическая труба и специальный сгон, через который она устанавливается.
6. В завершение установки настенного газового котла, необходимо подсоединить его к электросети, обеспечив автоматическим устройством для защиты от перегрузок.

Монтаж напольного котла

1. Напольные котлы, особенно чугунные, имеют значительный вес, поэтому для его установки необходимо соорудить постамент (прочное основание). В пристройке для этого заливают бетонную стяжку. В прочих помещениях, с достаточно прочными деревянными полами, под котлом размещают кусок листового оцинкованного железа.
2. Установку производят контролируя его положение с помощью уровня.
3. После непосредственной установки, происходит подключение к дымоходу и проверка тяги.
4. Котел соединяют с системой отопления внутри дома. Выполняя это, для защиты теплообменника от засорения, перед входом обратной линии в котел, сразу после отводной линии, заполняющей систему водой, устанавливают фильтр грубой очистки.
5. Для двухконтурных котлов необходимо присоединение к водопроводу. При этом врезку лучше всего выполнить до начала ответвления, ближе к дому.
6. Осуществляют присоединение к газовой магистрали.

Правила эксплуатации газовых котлов

1. Первое и одно из самых важных правил: помещение для установки газовых котлов в частном доме должно быть сухим.
2. Необходимо обеспечить защиту теплообменника от попадания пыли и грязи, снижающих его производительность.
3. Для повышения качества воды использовать фильтры.
4. Регулярно выполнять техническое обслуживание. Делать это желательно перед началом отопительного сезона или, когда он закончится.

Техническое обслуживание

Во время технического обслуживания выполняется следующее:

1. Проверка системы вентиляции и состояние дымохода.
2. Чистка и промывка фильтров.
3. Промывание всей системы специальными моющими средствами, эффективно удаляющими различные отложения.
4. Проверка герметичности всех соединений и замена изношенных деталей.
5. Чистка горелки.

Соблюдение правил эксплуатации и регулярное выполнение технического обслуживания котлов, позволит снизить расход топлива, и значительно повысить срок службы агрегата.

Видео по установке газового котла своими руками

[Всего:    Средний:  /5]

Требования к помещению для установки газового котла

На чтение 6 мин. Просмотров 19.8k. Опубликовано 23.09.2018
Обновлено 03.12.2018

Помещения, в которых будет работать газовый котел, оговариваются в СНиП 31-02-2001, ДБН В.2.5-20-2001, СНиП II-35-76, СНиП 42-01-2002 и СП 41-104-2000 – эти документы исключают или минимизируют любые чрезвычайные ситуации. Помещения для размещения газовых котлов попадают под классификацию пожароопасных и взрывоопасных, поэтому при проектировании, планировке, монтаже и настройке оборудования для газового отопления все требования к помещению для установки газового котла должны строго соблюдаться.

Общие требования к установке газовых приборов

В помещении, предназначенном для установки газового котла, согласно вышеуказанным нормативам, должно быть хорошее естественное освещение: на 1 м³ должно приходиться не менее 0,03 м² площади оконного проема (но не окна – перегородки, рамы и импосты не учитываются). Обязательно оборудовать помещение системой приточно-вытяжной вентиляции по следующим правилам: общий объем прямых и обратных потоков воздуха за час, умноженный на 3, равен объему всего вытяжного устройства. Кроме окна, оборудованного форточкой, в помещении устанавливается дверь с выходом на улицу. В таблице указаны требования по объему помещения:

Внимание!

Для агрегатов, работающих на газу и имеющих мощность более 6000 Вт, на каждую лишнюю единицу мощности следует добавить 0,2 м3.

Надзорные требования к помещению для установки газового котла оговаривают — эксплуатировать любые приборы для отопления квартиры разрешается на каждом этаже многоэтажного дома и в любой комнате квартиры. Под эти требования подходят и кухни в многоэтажных домах, так как они уже оборудованы соответствующими коммуникациями. Единственное условие — общая тепловая мощность всех приборов для нагрева воды и отопления квартиры (котлы, бойлеры, ТЭНы, отопительные радиаторы, батареи или регистры) не должна превышать в сумме 150 кВт.

Высота потолков в помещении — 2 метра или больше. Комната, в которой будет монтироваться и эксплуатироваться котел на газу, должна отделяться от соседних комнат капитальными огнеупорными стенами. Материал для стен или перегородок должен иметь временной предел огнеустойчивости 0,75 часа (45 минут). Помещение для котла должно быть спланировано так, чтобы при пожаре эксплуатации не существовало возможности для огня распространяться по квартире.

Внимание!

Газовые котлы марки TLO, работающие по принципу естественной циркуляции теплоносителя, могут быть установлены и должны эксплуатироваться только в подвале дома или в цокольных помещениях.

Монтаж газового настенного котла – требования к кухне

1. Потолок — 2 метра и выше.
2. Общий объем кухни — больше 7,5 м³, оборудована вентиляция, установлено окно и есть дверь, выходящая на балкон.
3. Для воздухообмена необходимо оборудовать решетку внизу стены или двери, которая выходит в соседнюю комнату, площадь решетки – не менее 0,02 м².

Для установки газового котла на кухне, может понадобиться разрешение газовой службы.

Если кухня в квартире не соответствует требованиям СНиП, то газовое отопительное оборудование можно устанавливать и эксплуатировать только с разрешения газового надзора.

Внимание!

Категорически запрещено устанавливать в одной комнате больше 2-х приборов отопления или больше 2-х бойлеров, если объем помещения меньше 7,5м3

Существующие правила установки газового котла в частном доме во многом повторяют требования, предъявляемые к котлам, которые работают в квартирах многоэтажных домов. Отличия вызваны только тем, что часто в частном доме для отопительного оборудования выделяется отдельное помещение или здание, к которому предъявляются дополнительные требования, перечисленные ниже.

Правила установки напольного газового котла

1. В строящемся доме необходимо спланировать отдельное помещение для установки котла, работающего на газу. Помещение должно быть с естественным притоком воздуха через решетку в двери или через отверстие в стене.
2. Обязательно проделывается отдельное отверстие для приточно-вытяжной вентиляции – оно должно находиться под потолком.
3. Отверстие в стене под дымоходную трубу, отверстие ниже дымохода под сажетруску (для чистки дымоходной трубы), которое проделывают ниже основного дымохода на 20-30 см.
4. Дымоход делается герметичным, чтобы дым и углекислый газ не попадал обратно в помещение. Для герметичности внутри большой трубы дымохода устанавливается труба меньшего диаметра, по которой и выводятся продукты сгорания газа.
5. Помещение, предназначенное для монтажа и эксплуатации газового котла, должно быть просторным и обеспечивать свободный доступ и эксплуатацию, техническое обслуживание и ремонт котла. Пол в топочной должен быть сделан из негорючих материалов – бетонной стяжки, натурального камня, брусчатки. Топочная должна быть подключена к водопроводу для работы водонагревательного прибора, и оборудована канализацией.
6. Площадь помещения под котел — 4 м², высота потолков в комнате – не менее 2,5 м².
7. Наружная дверь должна быть шириной ширину 80 см.
8. Верхняя часть дымохода должна находиться выше кровли. Сечение дымоходной трубы должно быть больше диаметра выходного отверстия котла.
9. Для подвода электропитания в котельной должен быть оборудован электрощит с заземлением.
10. Газовая магистраль заводится в помещение заранее. Для каждого газового прибора должен устанавливаться отдельный вентиль.
11. Стены котельной штукатурятся – горючими материалами (МДФ, ДВП, пластик) отделывать стены категорически запрещено.

Требования к помещению котельной в частном доме

Рядом с топочной и в самом помещении запрещено хранить легковоспламеняющиеся жидкости и предметы. Фундамент под АОГВ (агрегат отопительный газовый или агрегат отопительный газовый водонагревательный) не должен промерзать зимой, поэтому его глубина должна быть ниже уровня промерзания грунта в данном регионе. Воздух из вентиляционного отверстия должен быть чистым, то есть, дымоход должен располагаться далеко от вентиляционного отверстия. Помещение или здание, в котором установлен газовый котел, нельзя оборудовать для других целей.

Правила установки настенных газовых котлов в квартире

Обычно в квартире газовый котел устанавливается на кухне, так как в нее уже заведена газовая магистраль, имеется водопровод и канализация. То есть, априори все требования к монтажу газового оборудования уже выполнены – остается только подключить котел. Такое положение вещей автоматически снижает расходы на прокладывание инженерных коммуникаций и энергоносителей. Запрещено монтировать котел на газу в помещениях в высокой влажностью – в ванной, прачечной и т.д.

Для настенных котлов предусмотрено несколько дополнительных требований:

1. Стена или перегородка для подвешивания котла должна выдерживать его – на гипсокартонную или другую легкую перегородку подвешивать оборудование нельзя.
2. Если стена декорирована горючими материалами (обои, винил, пластик, МДФ, ДВП), то между газовым настенным котлом и стеной устанавливается прокладка из негорючего материала в 3 мм толщиной. Котел при этом должен крепиться специальными метизами, которые обеспечивают расстояние от корпуса котла до стены не менее 4-5 см.
3. Минимальное расстояние от котла до потолка и стен помещения – 0,5 метра. Расстояние от котла до пола – 0,8 метра.

Перед монтажом и пуском газового оборудования нужно получить все соответствующие документы. Главное условие при установке котла в частном доме, работающего на газу — сначала заключается договор о подключении газовой магистрали, а также составляется проект монтажа газового оборудования и газификации дома. Эти документы разрабатываются и утверждаются поставщиком газа в регионе.

Установите комбинированный котел / водонагреватель ⋆ 🌲 ThePlywood.com

Если в вашем доме есть газовый водонагреватель и газовый водонагреватель, вы можете быть первым кандидатом для замены обоих этих устройств на комбинированный бойлер / водонагреватель. Зачем вам это нужно? Потому что этот комбинированный блок может сэкономить вам значительную сумму денег на ежемесячных расходах на электроэнергию.

Обычно котел, устанавливаемый для нагрева горячей воды, представляет собой более крупный агрегат, чем необходимо. Раньше это было обычной практикой, прежде чем затраты на электроэнергию стали серьезной проблемой.Это было сделано для того, чтобы система всегда обеспечивала достаточно тепла для поддержания тепла в доме, имея дело с менее чем идеальной изоляцией и герметизацией дома от сквозняков.

Но во многих из этих домов все еще есть эти негабаритные блоки, потребление энергии ни на что не снижается. Скорее, каждый раз, когда они включаются, они работают на полную мощность, сжигая как можно больше топлива.

Кроме того, и эти котлы, и водонагреватели поставляются с большими баками, в которых хранится уже нагретая вода.Для этого необходимо, чтобы оба блока включались и выключались, даже когда нет спроса, просто чтобы вода не остыла. Это еще одна утечка энергии, увеличивающая стоимость использования этих устройств.

Комбинированный котел / водонагреватель имеет резервуар только на один галлон, и это на стороне бойлера. Горячая вода нагревается только по запросу, что устраняет всю энергию, которая раньше тратилась на поддержание горячей воды, и сокращает время, необходимое для получения горячей воды из крана. Сторона котла в установке также более эффективна, поскольку ее размер обеспечивает точное количество тепла, а не слишком большой.Кроме того, они поставляются с датчиком температуры, который устанавливается снаружи, поэтому они могут работать в энергосберегающем режиме весной и осенью, когда не требуется полный нагрев.

Горячая вода создается мгновенно с помощью теплообменника, что устраняет необходимость хранить всю нагретую воду и теряет энергию, необходимую для поддержания температуры воды. Теплообменник включается автоматически, когда возникает потребность в горячей воде.

Водонагреватель, Brian Cantoni

Сантехника для комбинированного блока

Самая большая часть установки комбинированного блока — это подводка всего к новому месту, которое обычно отличается от того, которое в настоящее время используется котлом и водонагревателем.Эти блоки вешаются на стену, поэтому обычно используют лист фанеры, в который крепится вся необходимая сантехника, чтобы упростить установку.

Необходимые соединения включают:

• Входные и выходные патрубки для системы водяного отопления
• Подача воды к водонагревателю
• Отвод горячей воды к водопроводным кранам
• Подключение газа к топливу
• Дымоход
• Воздухозаборник для сжигания топлива
• Электроэнергия для управления
• Термостат
• Датчик наружной температуры

Как видно из этого списка, некоторые из этих соединений должны быть связаны с существующей водопроводной системой дома.Сложность заключается в том, что вы не хотите отключать существующую систему, пока не будет полностью подключена новая. Так что какое-то время у вас будут двойные связи. Чтобы облегчить это, вы захотите поставить клапаны на все водопроводные и газовые соединения, чтобы избежать потери обслуживания во время процесса.

Если у вас сейчас газовый котел, у вас также будет дымоход для выхлопных газов. Однако новый агрегат работает достаточно эффективно, поэтому выхлопных газов очень мало. Его можно выбросить из дома через 3-дюймовую трубу из ПВХ через сайдинг дома, вместо того, чтобы использовать дымоход.Таким образом, новый блок не нужно устанавливать там, где сейчас находится дымоход.

Установка и подключение устройства

После установки водопровода устройство готово к установке. Он висит на стене с помощью французской хитрости, что упрощает установку. Более сложная часть — это подключение всей сантехники.

После того, как блок подвешен на место, следующим шагом будет установка системы отвода дымовых газов и приточного воздуха для горения. Для этого необходимо проделать отверстие в потолке подвала (если в нем установлен потолок) и вырезать два отверстия бок о бок в сайдинге с помощью фиксирующей пилы.Эти вход и выход воздуха представляют собой всего лишь 3-дюймовую трубу из ПВХ, которая очень проста в установке. Обычно локоть помещается на воздухозаборник направленным вниз, чтобы не допустить попадания в него дождя. В соответствии с нормами необходимо, чтобы воздухозаборник находился выше линии снега, обеспечивая постоянную подачу воздуха и его отсутствие в зимнее время.

Выхлопная труба обычно устанавливается рядом с воздухозаборником. Согласно строительным нормам, это не может быть ближе 12 дюймов от любого окна и не менее 12 дюймов от воздухозаборника, чтобы выхлоп не возвращался обратно в воздухозаборник.У этой трубки также есть изгиб, направленный горизонтально, чтобы дождь не попадал в нее. Концы обеих трубок необходимо закрыть сеткой из проволочной сетки, чтобы не допустить попадания мелких животных.

Все соединения для водяного отопления и водонагревателя дома представляют собой медные соединения, которые можно паять; однако часто используются расширяющиеся компрессионные фитинги, чтобы облегчить снятие и замену блока. На подающей и обратной линиях системы водяного отопления устанавливается небольшой напорный бак, чтобы предотвратить колебания давления в системе.

Большинство этих колебаний давления происходит, когда указан циркуляционный насос. Это также необходимо установить вне системы; и обычно находится перед емкостями под давлением. Этот насос управляется комбинированным блоком, так что он включается вместе с самим нагревателем.

Самая болезненная часть водопровода — это установка газовых линий, которые должны быть установлены или, по крайней мере, проверены лицензированным сантехником. Невыполнение этого шага кем-либо, имеющим надлежащую сертификацию, может привести к аннулированию страховки вашего домовладельца в случае пожара.Поэтому стоит заплатить лицензированному сантехнику, чтобы он сделал окончательные соединения и проверил их, даже если вы делаете основную часть работы самостоятельно.

В процессе сжигания топлива для нагрева воды образуется конденсат, с которым необходимо бороться. Обычно это достигается путем установки насоса для отвода конденсата, очень похожего на тот, который используется в приточно-вытяжных установках HVAC . Перед прохождением через насос этот конденсат проходит через встроенный нейтрализатор конденсата, поскольку он может быть кислым.Выход этого насоса подключен к системе сточных вод дома для осушения.

Последние электрические соединения. Для управления системой требуется некоторая электрическая мощность. Это достигается путем установки стандартной дуплексной розетки, чтобы можно было подключить шнур питания устройства. Датчик наружной температуры, о котором я упоминал ранее, необходимо установить на северной стороне здания и подключить к схеме управления в комбинированном блоке. Наконец, необходимо подключить домашний термостат.

Всегда дважды проверяйте все водопроводные и электрические соединения перед включением устройства. Вы хотите убедиться, что и водяной, и газовый трубопровод герметичны. Откройте все клапаны, визуально убедившись, что все они открыты, затем вы можете включить агрегат.

Последний шаг в этом процессе — снять старый водонагреватель и бойлер, освободив место в подвале, которое можно использовать для других целей.

Как установить комбинированный котел

Что такое комбинированный котел ??

Комбинированные (или комбинированные) котлы — это тип котла, в котором газ используется как для высокоэффективного водонагревателя, так и для котла центрального отопления в одном компактном блоке.Комбинированный бойлер — это гениальная идея экономии места, которая становится все более популярной в домах Великобритании. Они просты в установке, использовании и экономичны в эксплуатации. Установка комбинированного котла может быть единовременной проблемой, но ваш котел все равно нужно время от времени обслуживать, особенно если вы испытываете странные шумы или колебания температуры.

Как работает комбинированный котел?

Обычная конструкция котла — это обычный котел, который нагревает радиатор через герметичный водяной контур.Для нагрева воды в накопительном цилиндре есть горячий змеевик, через который течет вода из радиатора. Комбинированный бойлер нагревает воду только при включении горячего водопровода или душа. Это обеспечивает максимальный КПД котла. Горячая вода подается в краны под давлением, так что вы можете наслаждаться душем.

Какие типы комбинированных котлов доступны?

Мгновенный: Раньше это был наиболее широко используемый тип комбинированного котла, который напрямую нагревает поступающую холодную воду из водопроводной сети для подачи в ваши краны и все другие точки горячего водоснабжения.

Мгновенная конденсация: Работает как котел проточного действия, но экономит больше энергии и имеет лучший и более высокий КПД, чем стандартный комбинированный котел, в настоящее время это наиболее часто устанавливаемый тип. Фактически, если не принимать во внимание исключительные обстоятельства, все новые газовые и жидкие котлы центрального отопления, устанавливаемые в Великобритании, теперь по закону должны быть конденсационными.

Хранение: Это альтернатива вышеперечисленному типу комбинированного котла с проточным водонагревателем. Он разработан для повышения производительности за счет внутреннего накопления нагретой воды.Накопленная вода также может улучшить начальную подачу воды из водопровода при первом включении крана. После использования накопленного тепла этот котел будет работать как проточный.

Конденсационный накопитель: В принципе работает как накопитель, но с более высокой эффективностью.

Комбинированный блок первичного накопления: Это особая категория комбинированного накопителя, который будет включать в себя очень большой накопитель для воды, обеспечивающий высокий расход воды к кранам и другим точкам водозабора, а также для быстрого нагрева радиаторов перед использованием накопителя для воды.

Зачем устанавливать комбинированный котел?

• Комбинированный обогреватель обеспечивает подачу горячей воды через краны или душ под давлением в водопроводной сети.
• Комбинированные котлы доступны на газе, электричестве или масле в зависимости от ваших предпочтений в отношении топлива. Комбинированный котел можно использовать в качестве блока центрального отопления, добавив радиатор.
• Комбинированный котел не требует громоздкого накопительного баллона и может легко поместиться в большинстве кухонь или шкафов для хранения вещей, что делает их идеальной системой для домов с ограниченным пространством.
• Комбинированные котлы надежны. Они производятся по проверенной технологии.
• Комбинированные котлы удобны и просты в использовании.
• Еще одно преимущество комбинированного котла состоит в том, что он может сэкономить деньги на время и затраты на установку, поскольку отсутствие резервуара в пространстве под крышей означает меньшее количество трубопроводов и более короткое время установки.
• В отличие от обычного бойлера, комбинированные котлы обеспечивают нагрев ваших радиаторов и горячее водоснабжение по запросу.
• Комбинированные котлы также универсальны, потому что они заботятся о вашем центральном отоплении, а также о вашем горячем водоснабжении.
• Экономично и практично. Эти высокоэффективные котлы сокращают ваши счета за электроэнергию.
• Установка комбинированного бойлера может быть немного сложной, потому что система добавляется к вашей водопроводной сети, но они с большей вероятностью впишутся в ваш дом из-за их меньшего размера. Установка также может быть немного дороже, чем системные котлы, которые можно просто подключить к старой котельной системе.

Когда нужно устанавливать новый?

Котлы могут прослужить до 15 лет, и если ваш котел достигает этого возраста, пора покупать новый. Для обеспечения максимального срока службы обязательны ежегодное обслуживание и ремонт. Но чем старше они становятся, тем выше риск неисправностей, особенно если первоначальная установка была произведена неправильно.

Покупка нового пароконвектомата — это одно, а установка — совсем другое. Хотя вы всегда можете нанять кого-нибудь для установки нового комбинированного котла за вас, использование подхода «сделай сам» может сэкономить вам немало денег.Но прежде чем вы действительно погрузитесь в процесс установки и начнете установку, вам необходимо учесть различные факторы.

Во-первых, комбинированные котлы относительно компактны, поэтому они идеально подходят для небольших помещений. Но это также может немного усложнить установку. Во-вторых, вам нужно будет подумать о том, хотите ли вы приобрести установщика отдельно от производителя или просто приобрести его как вариант «все в одном». Если вы не знаете, как установить комбинированный котел, было бы разумно инвестировать в надежную монтажную компанию, потому что вы можете в конечном итоге повредить свой недавно купленный комбинированный котел.Если вы твердо настроены установить котел самостоятельно, вам необходимо тщательно изучить правильные методы установки.

Наиболее частые проблемы комбинированных котлов

• Неисправен автоматический воздухоотводчик.
• Накопление накипи в трубах центрального отопления может привести к закупорке и колебаниям температуры в кранах горячей воды.
• Неисправен или заблокирован предохранительный клапан. Это может вызвать капание из труб.
• Неисправность насоса оставляет вас без отопления или горячей воды.
• Неисправный переключающий клапан может застрять в горячей воде или центральном отоплении.
• Ржавчина, которая вызывает утечку в водопроводных трубах и приводит к потере давления воды.

Это проблемы или общие неисправности, с которыми сталкиваются комбинированные котлы, но их можно легко преодолеть путем регулярного технического обслуживания системы.

Установка котла может быть сложной задачей, и неисправная установка котла — одна из самых распространенных неисправностей в системах DIY.

Могу ли я сам установить комбинированный котел?

Хотя установка комбинированного котла самостоятельно может быть проблемой, если вы никогда не делали этого раньше, правда в том, что, как и все остальное, установка котла также может быть изучена с достаточной настойчивостью.Кроме того, это сэкономит вам массу денег на установке. Некоторым людям нравится вообще избегать хлопот и просто нанимать монтажника комбинированных котлов для выполнения работы. Но если вы не один из этих людей, продолжайте читать, чтобы узнать, как правильно установить пароконвектомат.

Если вам нужна самая надежная информация о том, как установить котел, вам следует проконсультироваться с компанией-поставщиком и получить самые лучшие и самые современные инструкции по установке, которые сделают процесс установки легким.

Этапы установки комбинированного котла

Установка бойлера на водопровод — непростая задача, и вам следует тщательно обдумать ее, прежде чем пытаться сделать это самостоятельно.

Давайте посмотрим на этапы установки комбинированного котла:

Прочтите инструкцию по эксплуатации

• Сначала полностью прочтите руководство по эксплуатации.
• Изучите схему установки , поскольку она даст вам хорошее представление о том, как должна выглядеть система после ее установки.
• Разложите все материалы, с которыми вам нужно будет работать, и ознакомьтесь со всеми из них.
• Убедитесь, что у вас есть все необходимые компоненты, а также поймите, что каждый из них делает, прежде чем использовать его.

Выясните, куда все идет .

• Выясните, где все будет размещено по отношению ко всему остальному.
• Определите точное положение вашего нового радиатора.
• Убедитесь, что вокруг этих элементов достаточно места.
• Вам также понадобятся все соответствующие герметики, чтобы убедиться, что внутри ваших стен нет протечек, которые могут повредить вашу собственность.

Знать трассу трубопровода

• При установке новых радиаторов необходимо узнать о маршрутах трубопровода в вашем доме.
• Это гарантирует правильную установку пароконвектомата с минимальными проблемами.
• Знание трубопроводов также гарантирует, что комбинированный бойлер принесет пользу как ванной, так и кухне.

Вмонтировать котел в стену

• Это, вероятно, один из наиболее трудоемких аспектов установки, главным образом потому, что вы хотите убедиться, что все сделано правильно!
• Будьте особенно осторожны, чтобы убедиться, что фитинги надежно закреплены, и не забудьте отключить всю электроэнергию и воду перед тем, как предпринять этот важный шаг.

Установите радиатор

• Если вы хотите эффективно обогреть свой дом, вам необходимо выбрать радиаторы, наиболее подходящие для вашей собственности.
• Все радиаторы совместимы с комбинированными котлами.
• Существует широкий ассортимент радиаторов, которые помогут обогревать как самые маленькие, так и самые большие комнаты.
• Для больших кухонь и гостиных открытой планировки может потребоваться дополнительный радиатор для эффективного обогрева.

Обеспечить вентиляцию

Новый радиатор потребует небольшой вентиляции воздуха после того, как вы все успешно установили. Для этого вам необходимо:

• Удалите воздух из каждого клапана в отдельности, повернув ключ или клапан, расположенный внизу.
• Делайте это до тех пор, пока небольшое количество воды не вытечет на верхнюю часть устройства.

Как видите, установка пароконвектомата не представляет особой сложности. Следуя советам в этой статье, вы сможете установить его за относительно короткое время и с минимальными хлопотами. Самая сложная часть этого типа установки — это выяснить трубопроводы пароконвектомата, особенно если трубопроводы вашего дома встроены в стены.

Как найти профессионального установщика котлов

Несмотря на то, что стоимость монтажа комбинированного котла может быть высокой и может возникнуть соблазн использовать подход «сделай сам», наем монтажника газового комбинированного котла для выполнения этой работы всегда является более безопасным вариантом.Лучший способ сэкономить — запросить минимум 3 предложения у проверенных инженеров-теплотехников. В Homeadviceguide мы можем помочь вам сэкономить время и деньги, связав вас со специалистами по установке комбинированных котлов, которые помогут вам с проектом замены комбинированного котла.

Просмотрите видео ниже, чтобы лучше понять, что необходимо учесть, прежде чем пытаться установить комбинированный бойлер. Мы считаем это весьма полезным.

Список литературы

Что такое пароконвектомат — https: // www.worcester-bosch.co.uk/archive/boilers/what-is-a-combi-boiler

Типы котлов: какой котел лучше всего подходит для вашего дома — https://www.uswitch.com/boilers/guides/boiler-guide/#step3

Конденсационный котел — https://ru.wikipedia.org/wiki/Condensing_boiler

Джейсон Р. Функ. «Основы котла» (PDF). Hughes Machinery. С. 50–51. — https://www.dol.ks.gov/Registration/Handouts2015/BoilerBasics-JasonFunk-ShConf2015.pdf

Новый котел, вызывающий теплый ряд — https: // www.theguardian.com/money/2005/apr/02/consumerissues.jobsandmoney

Как починить настенный обогреватель | Домашние дела

Идеи и советы по ремонту и обслуживанию дома

Ваш настенный обогреватель не нагревается? Он слишком часто включается и выключается? Обогреватель шумит, но не нагревается? У AHS есть несколько исправлений для этих распространенных проблем с настенным обогревателем.

Газовые и электрические настенные обогреватели — один из самых эффективных и действенных способов обогрева вашего дома, поскольку они позволяют обогревать только ту комнату, которую вы используете. Большинство обогревателей способны обогреть комнату небольшого или среднего размера, то есть вы можете обогреть всю квартиру с одной спальней с помощью всего одного или двух настенных обогревателей и, возможно, обогревателя плинтуса в ванной комнате.

Но когда один или несколько настенных обогревателей не работают, все может быстро похолодать. Прежде чем звонить мастеру по ремонту, узнайте, что вызывает общие проблемы с газовыми и электрическими настенными обогревателями и как их отремонтировать самостоятельно.

Устранение распространенных проблем с газовыми настенными обогревателями

Когда газовый настенный обогреватель не нагревается, это часто проблема с пилотным светом. Эти водонагреватели работают примерно так же, как газовые водонагреватели, с запальной лампой, которая горит постоянно и зажигает горелку, когда температура падает ниже определенной точки. Некоторые, однако, используют электрический воспламенитель, который использует искру для зажигания горелки, как во многих новых газовых духовках.

Пилот не зажигает

Если пилот не зажигает, первым делом необходимо проверить подачу газа к обогревателю.Если ваш обогреватель работает на пропане, возможно, бак пуст. Если он работает на природном газе, убедитесь, что газ включен, проверив ручку клапана на газовой линии. Если он повернут параллельно трубе, он должен течь.

Если газ течет, но пилот по-прежнему не горит, возможно, пилотная трубка заблокирована. Зайдите в камеру сгорания и очистите трубку сжатым воздухом. Выключите газ и подождите 10 минут, пока весь газ в камере сгорания не рассеется, прежде чем пытаться снова зажечь пилот.

Пилот не горит

Пилот, который не горит, может быть результатом закупорки пилотной трубки. Выключите газ, прочистите трубку сжатым воздухом и снова зажгите пилот. Если это не сработает, возможно, вам придется вызвать мастера по ремонту, чтобы он приехал и установил новую термопару.

Устранение распространенных проблем с электрическими настенными обогревателями

Электрические настенные обогреватели очень надежны, но, как и все приборы, у них иногда могут возникать проблемы. Проблемы с источником питания могут привести к неисправности электрического обогревателя, но могут и неисправные компоненты.

Обогреватель перестал работать

Если ваш обогреватель вообще не работает, проверьте, не сработал ли выключатель или перегоревший предохранитель. При необходимости переустановите прерыватель или замените перегоревший предохранитель.

Если проблема не в коробке выключателя, проверьте проводку устройства на наличие ослабленных контактов. Вам нужно будет отключить питание обогревателя и снять его со стены, чтобы проверить соединения проводки. Снимите ручку управления нагревателем, ручку термостата и лицевую панель, чтобы проверить надежность соединений в этих механизмах.Затяните все незакрепленные провода.

Убедитесь, что термостат установлен на правильную настройку и что вокруг устройства есть достаточно места для воздушного потока. Если нагреватель по-прежнему не работает, вероятно, ему нужен новый нагревательный элемент.

Обогреватель включается и выключается слишком часто

Это может произойти, если занавески, растения, мебель или другие предметы блокируют поток воздуха к устройству. Это также может быть результатом неисправности термостата или контрольного переключателя.

Вентилятор нагревателя включается, но нагреватель не нагревается

Это может быть результатом неисправного нагревательного элемента или неплотных соединений проводки внутри устройства.Отключите питание устройства, снимите ручку термостата, ручку управления и лицевую панель, затем снимите устройство со стены, чтобы проверить все соединения проводки внутри. Затяните все отсоединенные или ослабленные соединения. Если это не сработает, возможно, прибору потребуется новый нагревательный элемент.

Нагреватель нагревается, но вентилятор нагревателя не работает

Из-за ряда проблем вентилятор может перестать работать, даже если нагреватель нагревается. Отключите питание нагревателя и откройте его, чтобы проверить соединения проводки к двигателю вентилятора и от него.Затяните любую незакрепленную или отсоединенную проводку к двигателю вентилятора. Убедитесь, что лопасти вентилятора ничем не закрыты. Если вентилятор по-прежнему не работает, вероятно, вам нужен новый двигатель вентилятора.

Обогреватель никогда не выключается

Обычно это признак того, что комната либо плохо изолирована, либо слишком большая для обогревателя, либо и то, и другое. Добавьте уплотнитель на двери и окна, а также изоляцию на наружные двери и стены. Подумайте о приобретении другого обогревателя для помещения.

Обогреватель издает запах гари

Это означает, что ваши нагревательные элементы загрязнены.Ворс, волосы и другой мусор могут накапливаться на нагревательных элементах и ​​представлять опасность возгорания или преждевременного износа нагревательных элементов. Если вы какое-то время не использовали нагреватель, отключите питание устройства, откройте его, а затем осторожно очистите нагревательный элемент с помощью пылесоса.

Когда погода становится плохой, последнее, что вам нужно, это неисправные настенные обогреватели. Научитесь самостоятельно устранять типичные проблемы с обогревателем, чтобы быстрее снова нагреться.

Руководство по нагревателю плинтуса 2019 | Дешевое тепло для зимы

Обогреватели

для плинтусов популярны как в старых, так и в новых домах, и вот почему: их относительно просто установить при модернизации и новом строительстве, поскольку нет громоздких каналов, проходящих через стены, под полом или над потолком.

Эти системы тихие и чистые. Они не распространяют пыль по всему дому, что является обычным явлением для большинства систем с принудительной подачей воздуха, а обогреватели плинтуса могут использоваться в качестве основного источника тепла для вашего дома, как доступный способ дополнить существующую систему отопления или обеспечить тепло в только что добавленную комнату или особенно холодный угол дома.

Принудительное воздушное отопление, которое используется во многих современных домах, состоит из печи, которая продувает нагретый воздух через ряд каналов из листового металла.Воздуховоды, в свою очередь, разветвляются в каждую комнату, а затем соединяются с регистрами или вентиляционными отверстиями, обычно размещаемыми в полу или низко на стенах. Это быстрый и эффективный способ утеплить дом, но изготовление и установка воздуховодов требует много времени и затрат, а также занимает много места, особенно в подвалах, подпольях и чердаках. А если воздуховоды не герметичны и не изолированы и не обслуживаются должным образом, нагретый воздух может попадать в нежелательные пространства.

Проблема с прокладкой воздуховодов для системы приточной вентиляции усугубляется в старом доме.В домах, построенных примерно до 1960 года, внутренние стены и потолки, вероятно, будут построены из штукатурки и обрешетки, которые гораздо труднее, грязнее и дороже разрезать для прокладки воздуховодов. Вот почему обогреватели плинтуса часто являются лучшим вариантом для модернизации системы отопления в старых домах.

Существует два основных типа обогревателей плинтуса: электрические и водяные. Вот все плюсы и минусы каждого типа.

Электрические обогреватели плинтусов

Fahrehheat

Электрические обогреватели плинтуса быстро нагреваются и работают без печи, бойлера или другой центральной механической системы.Они могут быть встроены в главную электрическую панель дома или для более простой установки есть модели с подключаемыми модулями, которые работают от стандартной настенной розетки.

Вот как типичный электрический обогреватель плинтуса выделяет тепло: как только его термостат срабатывает, устройство втягивает холодный воздух от пола и протягивает его через нагретые металлические ребра, через которые проходит электрифицированный кабель. Кабель нагревает воздух, затем небольшой вентилятор выталкивает теплый воздух в комнату. Некоторые электрические обогреватели имеют индивидуальные термостаты, установленные прямо на их лицевых панелях; другие могут быть подключены к стандартному настенному термостату.

Нет тепла? Попробуйте один из этих …

Аккумуляторный пропановый нагреватель

DeWalt
acehardware.com

209,99 долл. США

Керамический переносной обогреватель

Тепловой панельный нагреватель слюды

HS-1500-TT Инфракрасный штатив + обогреватель

Тепловой шторм
амазонка.ком

249,99 долл. США

Очевидным недостатком электрических обогревателей для плинтусов является их дороговизна в эксплуатации. Фактически, электричество обычно является самым дорогим способом производства тепла, поэтому эти системы лучше всего подходят для небольших помещений или регионов, которые не испытывают чрезвычайно холодных зим.

Альтернативой электрическим плинтусам для обогрева небольших помещений является переносной обогреватель. Они доступны по цене, оснащены простыми плагинами и при необходимости могут перемещаться из комнаты в комнату.Опять же, вы не сможете обогреть весь дом с помощью обогревателя, но это жизнеспособный вариант для обогрева небольших помещений.

Гидравлические обогреватели плинтусов

BombaertGetty Images

В системах водяного отопления используется бойлер для производства горячей воды, которая затем циркулирует по медным трубам. Трубы проходят через обогреватели для металлических плинтусов, которые устанавливаются у стены и вдоль пола в каждой комнате.(Обогреватели плинтуса обычно размещаются непосредственно под окнами, которые часто являются самыми холодными местами в комнате.)

Внутри металлического обогревателя медная труба покрыта алюминиевыми пластинами, которые поглощают тепло от горячей трубы и излучают теплый воздух. в комнате. Гидравлическое отопление плинтуса — это эффективный, тихий и относительно доступный способ обогрева дома.

И, как упоминалось ранее, эти системы проще установить как в старой, так и в новой конструкции, поскольку они не требуют установки больших воздуховодов.Однако для обеспечения беспрепятственного отвода тепла в комнату важно снимать переднюю панель и пылесосить всю скопившуюся пыль с алюминиевых пластин не реже одного раза в год.

Еще одно преимущество водяного обогрева плинтуса состоит в том, что в зависимости от размера вашего дома и семьи вам может не понадобиться отдельный водонагреватель; котел вырабатывает как комнатное тепло, так и горячую воду для душа, мытья посуды, стирки и ванны. Кроме того, котел можно использовать для производства горячей воды для водяной системы лучистого тепла, которая перекачивает горячую воду через ряд труб под готовым полом.

У обогревателей плинтусов есть несколько недостатков. Во-первых, поскольку они проходят по полу, вы не всегда можете поставить мебель именно там, где вам хотелось бы. Если поставить большой диван напротив обогревателя, то это определенно затруднит приток тепла в комнату. Крышки нагревателя металлические, на них могут появиться вмятины и ржавчины. А для некоторых домовладельцев обогреватели для плинтусов не особенно привлекательны. Плюс они перебивают декоративные молдинги плинтуса из дерева, бегающие по периметру комнаты.

Независимо от того, какой тип отопления вы выберете для своего дома, самый лучший способ обеспечить максимальную отдачу от вашей системы отопления — это подготовить ваш дом к зиме, чтобы сделать его максимально энергоэффективным.

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты. Вы можете найти больше информации об этом и подобном контенте на сайте piano.io.

Обогрев и охлаждение кабины

Автор: Дженис Брюстер

Поскольку отопление и охлаждение поглощают почти половину энергии, потребляемой в типичном доме в США, очень важно найти наиболее эффективную систему, обеспечивающую комфорт в вашей каюте.Если вы строите или реконструируете загородный домик или второй дом, подумайте об эффективном отоплении и охлаждении, и это сделает ваш отпуск доступным на долгие годы. Большинство кают используют пропан, природный газ, электричество или мазут для работы систем отопления, вентиляции и кондиционирования (HVAC). Ваш выбор топлива может зависеть от местоположения вашей каюты и времени года, в которое вы там находитесь. Владельцам летних лагерей может потребоваться дровяная печь или камин, чтобы расслабиться в начале и в конце сезона.Тем не менее, если ваши планы на будущее могут продлить ваше пребывание или если вы строите с мыслью о перепродаже, более сложная система отопления, вентиляции и кондиционирования может быть разумным выбором.

Обогрейте всю кабину — даже обеспечьте непрерывную подачу горячей воды — с помощью конденсационного газового котла, такого как этот из серии Rinnai Q Premier.

Горячие тенденции в отоплении

Некоторые дома для отдыха требуют полной топочной системы; другим может потребоваться тепло только в нескольких конкретных помещениях, например, в спальнях или ванных комнатах. Среди вариантов отопительного оборудования сегодня есть высокоэффективные печи, которые помогают увеличить тепло, сокращая при этом потраченные доллары.Конденсационные печи лучше извлекают тепло из процессов сгорания и выхлопа, происходящих внутри печи. Например, в обычной печи выхлопные газы, выходящие из установки, имеют более высокую температуру, чем гораздо более холодные выхлопные газы, выходящие из конденсационной печи. Вытягивая как можно больше тепла из печи, энергия (и деньги, потраченные на нее) растягиваются дальше. Еще одним дополнительным плюсом высокопроизводительных печей является наличие вентилятора с рекуперацией тепла или вентилятора с рекуперацией энергии.Эти устройства повышают эффективность за счет подогрева свежего воздуха за счет тепла, уже присутствующего в возвратном или вытяжном воздухе кабины. Также доступны небольшие блоки HRV для вытяжных вентиляторов для ванных комнат. Наконец, усовершенствованные газовые клапаны в высокопроизводительных печах предлагают как высокие, так и низкие настройки (или ряд настроек), чтобы отрегулировать необходимое количество тепла. Старые модели имеют одноступенчатые горелки, которые либо включены, либо выключены. Теплый пол с подогревом может быть привлекательным в загородном доме с холодным климатом. «Это удобно и не требует особого ухода, — говорит Джордж Вудкок из Rinnai, производителя отопительного оборудования.Использование энергоэффективного конденсационного котла для нагрева воды, используемой для теплого пола, помогает экономить энергию. Эту же систему можно использовать для подачи горячей воды в кабину, что устраняет необходимость в отдельном водонагревателе.

Настенные электрические обогреватели, такие как этот от Broan, могут обеспечить повышение тепла в критически важных областях, таких как ванные комнаты. Сделайте шаг вперед: выберите модель с программируемым термостатом.

Сделайте горячую точку

Если вам не нужна система отопления всего дома для отдыха, вы можете выбрать один из множества типов автономных отопительных приборов.Настенные печи с прямой вентиляцией и конвекторы с вентилятором без вентиляции — это всего лишь два варианта отвода тепла в определенные места. «Настенные печи с прямой вентиляцией могут обогревать самый большой дом или такое пространство, как подвал, это зависит от тепловой нагрузки и местоположения», — говорит Вудкок. По его словам, агрегаты без вентиляции лучше всего подходят для небольших домов для отпуска или таких помещений, как трехсезонная комната или крыльцо. Эти новые настенные печи имеют встроенные функции безопасности и контролируются термостатом для поддержания постоянной температуры. Газовая линия — это все, что нужно для установки.Некоторые агрегаты также могут работать на пропане. Настенные электрические обогреватели могут быть эффективным способом обогрева определенных участков. Обязательно выберите модель, размер которой соответствует площади обогреваемого помещения в квадратных футах. Для эффективной работы ищите традиционные коробчатые или панельные блоки с программируемым термостатом. Бесконтактные «сплит-системы» или «мини-сплит-системы», широко используемые в Европе и Азии и производимые такими компаниями, как Fujitsu, Mitsubishi и Sanyo, получают все большее распространение в Северной Америке.Эти системы могут обеспечивать как тепло, так и кондиционирование воздуха; для получения дополнительной информации о том, как они работают, прочтите «Остынь» ниже.

Заставь работать

Если у вас уже есть канальная система отопления, из-за которой в одних комнатах может быть слишком прохладно, а в других — слишком жарко, есть способы повысить ее эффективность. Автоматические вентиляционные отверстия, такие как Smart Vent от Keen, контролируют температуру и давление воздуха в помещении, а затем перенаправляют воздух, открывая или закрывая вентиляционные отверстия, чтобы поддерживать баланс температур во всем доме.Каждое вентиляционное отверстие питается от батареек. Система Ecovent работает с использованием датчиков, подключенных к розеткам в каждой комнате, для измерения температуры, влажности и давления воздуха. На основании этих измерений система открывает и закрывает вентиляционные отверстия по мере необходимости. Еще одно эффективное дополнение к существующей системе HVAC — программируемый термостат. Эти устройства со временем «узнают» ваши предпочтения в области отопления и охлаждения и автоматически регулируют температуру в вашем доме соответственно. Они также могут управляться удаленно с помощью приложения для смартфона, что позволяет вам регулировать обогрев и охлаждение салона еще до вашего приезда на выходные.

Остынь

Решение о включении системы кондиционирования воздуха в вашу каюту будет зависеть от ее расположения и ваших личных предпочтений. Для многих владельцев кают на Юге и Западе кондиционер является необходимостью, а не вариантом. Недостатком многих канальных систем охлаждения всего дома является их неэффективность, во многом из-за негерметичных воздуховодов, которые проходят через помещения в доме, которые не отапливаются и не охлаждаются. Варианты бесканального охлаждения обеспечивают лучшую окупаемость затраченной энергии. Сплит-системы кондиционирования воздуха состоят из наружного блока, который содержит конденсатор и компрессор, и внутреннего блока, который может быть установлен на стене или потолке или установлен на полу.Эти системы отличаются от традиционных оконных кондиционеров, в которых испаритель, конденсатор и компрессор объединены. Внутренний и наружный блоки соединены линией, по которой хладагент подается во внутренний блок, и линией, отводящей влагу от конденсата обратно наружу. Агрегаты могут использоваться для зонального охлаждения с учетом индивидуальных температур, избегая использования воздуховодов.

Мини-сплит-система обогрева и охлаждения, такая как Fujitsu Halcyon, обеспечивает спокойную атмосферу внутри кабины, поскольку такие компоненты, как компрессоры и двигатели, устанавливаются на открытом воздухе.

Разделители очень эффективны и просты в установке, особенно в проектах реконструкции, поскольку не требуются воздуховоды. Сегодняшние сплит-системы предлагают программируемые термостаты, которыми можно управлять дистанционно с помощью смартфона. По словам Джеффри Кодилла, президента Winterwoods Homes в Вирджинии, мини-сплит-системы идеально подходят для отопления и охлаждения в небольших каютах, дополнительных комнатах над гаражами или для других целей. «Домовладельцы могут не знать о сплит-системах, но они знают, что им не нужен огромный блок», — говорит он.Внутренний блок может быть встроен в стену или расположен над дверью шкафа и напоминать стандартное отопительное отверстие. «Сплит-системы могут быть эффективны даже в помещениях со сводчатыми потолками», — говорит Рой Кузчера из Fujitsu. «Сводчатые потолки могут стать проблемой для любого типа отопления или охлаждения», — говорит он. «Если внутренний блок установлен правильно, у системы Fujitsu не должно возникнуть проблем с обогревом или охлаждением помещения». Сплит-система не требует особого ухода при использовании в сезонном доме. По словам Кузчера, крышка может помочь защитить наружный блок.Перед закрытием рекомендует запустить систему в режиме обогрева. «Это высушит всю влагу на внутреннем змеевике, прежде чем отключать его на время года».

Программируемые термостаты и термостаты с дистанционным контролем, такие как NEST, отлично подходят для кабинетов. Основные преимущества: если вы живете в Frostbelt, вы можете проверить температуру в своей каюте зимой, чтобы убедиться, что у вас там не замерзает. И для всех бортпроводников, когда вы едете в каюту, вы можете отрегулировать температуру, чтобы вам было комфортно по прибытии.

Go натуральный

Если вы строите новую каюту или планируете капитальный ремонт, вы можете спроектировать помещения так, чтобы они охлаждались сами по себе — с некоторой механической помощью. По данным Министерства энергетики США, «вентиляция — это наименее затратный и наиболее энергоэффективный способ охлаждения дома». Размещение окон, позволяющих пропускать ветер и направлять горячий воздух с нижних уровней вашего дома вверх и наружу через вентиляционные отверстия и вентиляторы на верхнем уровне, поможет сохранить ваш дом комфортным. Вентиляторы на стенах или потолке обеспечивают циркуляцию воздуха в помещении.Вентилятор для всего дома обеспечивает охлаждение, всасывая воздух через окна и выбрасывая его через крышу. Министерство энергетики предлагает заручиться помощью профессионала, чтобы обеспечить правильный размер и установку вентилятора для всего дома.

С самого начала

Как гласит пословица, унция профилактики стоит фунта лечения: при планировании проекта кабины помните, что тщательная изоляция, качественные окна и внимание к деталям конструкции помогут сделать вашу кабину максимально водонепроницаемой и ее легче нагревать и охлаждать. .Работа с вашим участком, существующие деревья и доступный солнечный свет будут иметь большое значение, чтобы помочь выбранной вами системе HVAC сэкономить как можно больше энергии.

О НАШЕМ АВТОРЕ
Для писательницы Дженис Брюстер жизнь в хижине требует байдарки, походных ботинок и семьи, с которой можно посидеть у костра.

Газовые котлы — Краткое описание соответствия нормам

Согласно 2015 IECC / IRC, раздел R103.3 / R106.3, Проверка документов. Должностное лицо кодекса / строительное должностное лицо должно проверить или вызвать проверку строительной документации на соответствие нормам.

В этом разделе перечислены применимые нормативные требования, за которыми следуют подробные сведения, полезные для обзора плана, касающиеся положений, отвечающих требованиям для «газовых котлов».

Строительная документация. Изучите строительную документацию, чтобы определить оборудование, средства управления системой, конструкцию и варианты вентиляции для оборудования.

Существующие здания и замена. Новые котлы, являющиеся частью пристройки, должны соответствовать разделам Кодекса о новом строительстве. Исключением является то, что когда воздуховоды используются как часть существующей системы отопления и охлаждения и расширяются до дополнения, система воздуховодов с длиной менее 40 погонных футов в безусловных пространствах не нуждается в испытании.Сменные котлы должны быть установлены в соответствии с соответствующими стандартами, включая Стандарт 5 ACCA: Качественная установка HVAC, Спецификация ⁶ и Техническое руководство ACCA по качественной установке, а также Стандарт 9 ACCA: Протоколы проверки качества монтажа HVAC. ⁷

¹ Американское общество инженеров-механиков (ASME) Контроль стороны горения (CSC) — 1

² Американское общество инженеров-механиков (ASME) и Американский национальный институт стандартов (ANSI), как указано в таблице G2420 .1.1 IRC.

³ ANSI Z21.80 — «Регуляторы давления в трубопроводе». Американский национальный институт стандартов. http://www.ansi.org/.

⁴ ANSI Z21.24 — «Соединители для газовых приборов». Американский национальный институт стандартов. http://www.ansi.org/.

⁵ AAMA — Американская ассоциация производителей архитектуры L (Лаборатория андеррайтеров) — это глобальная независимая научная компания по безопасности, которая сертифицирует, проверяет, тестирует, проверяет, проверяет, консультирует и обучает.

Водонагреватели, работающие на природном газе | Американская газовая ассоциация

Водонагреватели, работающие на природном газе

Водонагреватели являются вторыми по величине потребителями энергии в типичном доме после систем отопления и охлаждения. Водонагреватели, работающие на природном газе, в среднем дешевле в эксплуатации, чем электрические водонагреватели, и нагревают воду в два раза быстрее. Фактически, потребители могут пользоваться двумя ваннами, наполненными водой с природным газом, в среднем по той же цене, что и одна ванна, наполненная водой, нагретой электричеством.

Типы газовых водонагревателей

Накопительные водонагреватели

Самый популярный тип водонагревателя для бытового использования — накопительный водонагреватель, который сочетает в себе газовую горелку с изолированным резервуаром для хранения горячей воды. Накопительный водонагреватель работает, забирая холодную воду из водопровода дома и перемещая ее на дно резервуара, где она нагревается газовой горелкой, управляемой термостатом. Так как горячая вода легче холодная воды, нагретая вода поднимается к верхней части резервуара, где нагнетательная трубка посылает его там, где это необходимо.Когда горячая вода покидает резервуар, а холодная вода заменяет ее на дне резервуара, горелка автоматически включается снова, чтобы нагреть новую воду. Накопительный водонагреватель содержит предохранительный клапан для защиты от температуры или давления, слишком высоких для резервуара.

Резервуары для хранения обычно изготавливаются из стали с изолированными внутренними поверхностями, покрытыми стеклом или другим материалом для предотвращения коррозии. Некоторые резервуары также содержат анодный стержень, состоящий из одного или нескольких металлов, который притягивает коррозию к остальным компонентам резервуара.

Побочные продукты сгорания горелки, работающей на природном газе (в основном водяной пар и углекислый газ, те же элементы, которые мы выдыхаем, когда дышим), выводятся наружу через дымоход, дымоход или боковые вентиляционные отверстия. Горелка зажигается от постоянного запальника, либо от электронного зажигания, либо от искрового зажигания.

Комбинированный водонагреватель

Комбинированные водонагревательные / обогревательные агрегаты представляют собой компактные системы, которым требуется только один агрегат для обогрева воды и помещений. Эти блоки идеально подходят для таунхаусов, кондоминиумов или других жилых домов, в которых пространство ограничено для водонагревателя и системы отопления.

Система комбинированного обогревателя забирает горячую воду из подключенного жилого газового водонагревателя и направляет ее через закрытую систему к специально разработанному устройству обработки воздуха. Воздухоочиститель извлекает тепло из воды и использует его для нагрева воздуха. Пока вентилятор или нагнетатель перемещает нагретый воздух по воздуховодам, охлажденная вода возвращается в водонагреватель для повторного нагрева. Водонагреватель создает достаточно горячей воды для купания, приготовления пищи, стирки и других целей. Если требуется кондиционирование воздуха, кондиционер в системе комбинированного отопления оснащается блоком охлаждения, который работает от стандартного компрессора кондиционера.

Бесконтактные или проточные водонагреватели

кабин или транспортных средств для отдыха. Однако они могут быть не лучшим выбором для семьи, которой требуется большое количество горячей воды в течение короткого периода времени (например, многократный утренний душ).

Водонагреватели без резервуаров могут быть установлены на стене или отдельно и обычно располагаются рядом с местом, где используется горячая вода. В этих компактных агрегатах есть газовая горелка, которая загорается при включении крана с горячей водой. Горелка мгновенно нагревает воду во время ее использования и отключается при закрытии крана.Эти водонагреватели могут обеспечивать от двух до четырех галлонов горячей воды в минуту, и, поскольку эти устройства не накапливают воду, отсутствуют потери тепла в режиме ожидания.

Гидравлические или котельные системы

Дома, в которых для отопления помещений используется горячая вода или пар из газового котла, также можно использовать змеевик в бойлере для производства горячей воды для дома. Змеевики в этой системе представляют собой длинные отрезки медных трубок, которые поглощают тепло от котловой воды для нагрева воды внутри змеевика.

Непрямый водонагреватель

В этой системе используется та же технология, что и в котельной.Разница в том, что эта система включает в себя отдельный резервуар для хранения нагретой воды.

Вентиляция

Все водонагреватели, работающие на природном газе, должны выводиться наружу для удаления побочных продуктов сгорания. Газовые водонагреватели с атмосферным отводом являются наиболее распространенным типом отвода воздуха. Поскольку дымовые газы от водонагревателя теплее окружающего воздуха, они естественным образом поднимаются по вертикальной вентиляционной трубе или дымоходу на улицу. Затраты на установку и эксплуатацию обычно невысоки, поскольку в этих устройствах не используются вентиляторы или другие механические усилители.

Водонагреватели с прямой или горизонтальной вентиляцией предназначены для установки там, где вертикальные дымоходы или дымоходы недоступны или их установка будет дороже. Отверстия проходят прямо через внешнюю стену и также могут подавать воздух для горения в газовую горелку. Для большинства этих устройств требуется нулевой зазор по бокам и сзади, что позволяет устанавливать их на небольшой площади.

В водонагревателях, работающих на природном газе, используется электрический вентилятор или нагнетатель для выталкивания или вытягивания продуктов сгорания на улицу.Этот тип вентиляции позволяет устанавливать газовые водонагреватели на расстоянии до 40 футов от внешней стены и в домах без существующих вертикальных вентиляционных отверстий.

Операционные расходы

Многие потребители ошибочно полагают, что лучше всего покупать новый водонагреватель по самой низкой цене.
