Комплектация водосточной системы МП МОДЕРН

При монтаже системы водостоков Металл Профиль Модерн специалисты компании «Вестмет» советуют придерживаться следующих рекомендаций.

Монтаж держателей

Установка воронки

Установка заглушек

Крепление желоба

Соединение с угловыми элементами

Сборка стояка водостока на фасаде

1. Главная
2. Инструкции
3. Монтаж водосточной системы МП Модерн

Инструкция по монтажу водостоков

В первую очередь, нужно рассчитать количество выпускных воронок и диаметр желобов. При расчете следует исходить из длины ската, площади и конфигурации крыши. Руководствуйтесь простой формулой: сколько углов крыши, столько и воронок. Но если при значительной площади крыши углов немного, то воронок потребуется больше, как и других комплектующих.

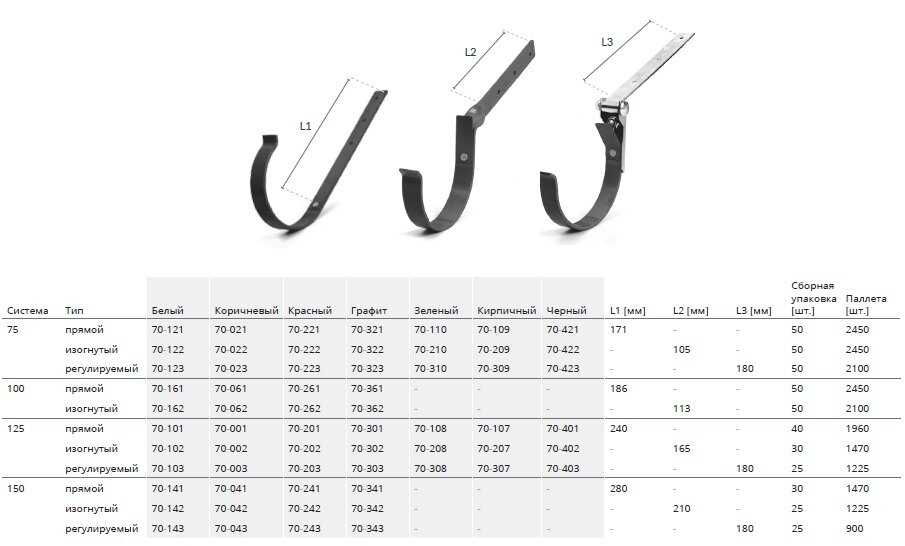

Устанавливаем держатели желобов

Отмечаем на нижней части обрешетки места установки держателей. Расстояние между ними не должно превышать 10 м (т. е. не более 10 метров желоба на одну водосточную трубу). Желоб можно отпилить до требуемой длины. Рекомендуемое расстояние между держателями – 40-50 см, угол уклона желоба – до 5 мм на каждый метр длины. Если уклон будет меньше, желоб переполнится водой, при большем уклоне воронки не справятся с потоками воды.

Начинать нужно с первого и последнего держателя. Их закрепляют на обрешетке и отгибают вниз. Если натянуть между ними шнур, остальные держатели точно расположатся на одной линии.


Монтируем элементы водосбора

Желоба соединяются между собой встык с зазором в 2-3 мм, затем фиксируются в держателях. Только после этого к обрешетке крепятся карнизные планки. На месте стыков желобов устанавливаются соединительные элементы с резиновыми прокладками. Задний фланец соединителя зацепите за внутреннюю кромку желоба, передний край подтяните к желобу и защелкните замок.

Торцы желобов закройте заглушками (это делается с помощью обычной киянки).

На желобе необходимо вырезать V-образное отверстие под выпускную воронку. Ширина отверстия – 10 см. От края желоба до выпускной воронки должно оставаться не менее 15 см.

Под ендовой и в других местах усиленного водостока устанавливаются ограничители перелива – либо на угол желоба, либо на сам желоб.

Для фальцевой крыши и кровель сложной конфигурации вместо желобов применяются водосборные воронки. Вставьте нижнюю часть воронки в верхнее колено водосточной трубы и закрепите конструкцию саморезами на карнизе.

Подсоединяем выпускные воронки

Заведите переднюю часть воронки под внешний загиб водосточного желоба, плотно прижмите воронку и зафиксируйте ее резной фланец на задней кромке желоба.

Для защиты водосточных труб от попадания мусора и опавших листьев на воронку устанавливается сетчатый элемент, так называемый «Паук». Сетку необходимо очищать как минимум раз в год.

К одному стояку с помощью тройника можно подвести трубы с двух воронок. Тройник монтируется аналогично водосточным трубам.

Устанавливаем соединительные трубы и колена

Выпускные воронки необходимо подсоединить к водосточной трубе. Для этого потребуется два колена и одна соединительная труба. Ее длина уточняется при монтаже, труба отпиливается до требуемого размера.

Монтируем водосточные трубы и держатели

Держатели крепятся к несущей стене из расчета 1:1 (один держатель на каждый метр водосточной трубы и на стыке 2-х труб). Сама труба отрезается до заданной длины, вставляется в держатель и фиксируется замковым соединением.

К нижней части трубы подсоединяется сливное колено. Рекомендуемое расстояние от колена до отмостки – 30 см.

Группа компаний «Металл Профиль» выпускает три типа водосточных систем: «МП Престиж», «МП Модерн» и «МП Проект». Монтаж водостоков выполняется по одной схеме, с незначительной разницей в деталях. Подробные рекомендации вы найдете в инструкции. Чтобы рассчитать количество элементов для установки водостока с учетом особенностей архитектуры здания, обращайтесь к нашим специалистам.

Замена водосточных желобов: установка водосточных желобов (сделай сам)

Узнайте, как установить прочные, гладкие водосточные желоба.

Время

Несколько дней

Сложность

Промежуточный уровень

Стоимость

Варьируется

Введение

Создайте более прочные и привлекательные водосточные желоба, изменив стандартные системы водосточных желобов. Сведите к минимуму стыки; собрать прочные, гладкие на вид швы; и добавьте гидроизоляцию крыши, чтобы вода текла в водосточные желоба, где ей и место.

Tools Required

• Cordless drill
• Crimper
• Duckbill tin snips
• Extension ladder
• Hex head driver
• Offset tin snips
• Pop rivet gun

Materials Required

• 1 1/4″ self -нарезные винты с шестигранной головкой
• винты с шестигранной головкой 1/4 дюйма («молнии»)
• 1/8 дюйма. заклепки средней длины
• Водосточные трубы
• Колена
• Желоб
• Накладка желоба
• Лента для подвешивания желоба
• Герметик для желоба

Планирование проекта по замене водосточного желоба

Почти во всех хозяйственных центрах и хозяйственных магазинах с полным спектром услуг продаются водосточные желоба, предназначенные для легкой установки. Но, немного поработав, вы можете использовать те же самые детали, чтобы собрать водосточные желоба и водосточные трубы, которые также будут прочнее и красивее.

Оценка и планирование замены водосточных желобов Проект

Замена водосточных желобов своими руками может значительно сэкономить вам деньги по сравнению с профессионально установленными водосточными желобами, но есть несколько подводных камней, на которые следует обратить внимание. Осмотрите фасцию и софит (рис. B, ниже) на наличие признаков гнилой древесины, которую необходимо заменить, прежде чем устанавливать водосточные желоба. У многих домов есть отделочная доска или карниз, прибитый к фасции прямо под черепицей. Вам нужно будет удалить это, как мы сделали, или добавить непрерывную деревянную полосу под ним, чтобы создать плоскую плоскость для желобов. В любом случае загрунтуйте и покрасьте голую древесину перед тем, как повесить желоба.

Также узнайте, как установить водосточные желоба с защитой от обледенения.

Нарисуйте эскиз и измерьте свой дом перед установкой водосточных желобов

На рис. A (ниже) показан пример водосточной системы для типичного дома. Запишите длину водосточных желобов и отметьте места расположения водосточных желобов. Затем подсчитайте внутренние и внешние углы и заглушки (обратите внимание, правые они или левые). Измерьте высоту водосточных труб и добавьте четыре фута к каждой для расширения от дома внизу.

Для каждого водосточного желоба требуется три колена. Есть два типа колен, которые поворачиваются либо спереди, либо сбоку от водосточной трубы. Для большинства установок требуются только передние колена, но иногда вам может понадобиться боковой колено, обычно для поворота удлинителя водосточной трубы вбок. Вот несколько советов по планированию:

• Располагайте водосточные трубы в местах без препятствий, откуда вода может быть отведена от дома. Избегайте мест с препятствиями, такими как электросчетчики, нагрудники для шлангов или тротуары.
• Если возможно, разместите водосточные трубы в незаметных местах.
• Установите увеличенный размер 3×4 дюйма. водосточные трубы на желобах, которые стекают с больших площадей крыши, или если вы живете в районе с проливными дождями.
• Наклоните длинные водосточные желоба (40 футов или более) вниз в обоих направлениях от середины и установите водосточные трубы на каждом конце.
• Купите специальные монтажные ремни для подвесных крыш для домов без обшивки или для невертикальных обшивок.

Детали желоба и монтажные детали

Измерьте горизонтальные водосточные желоба и водосточные трубы и определите, какие детали вам понадобятся.

Семейный мастер на все руки

Семейный мастер на все руки

Проект шаг за шагом (20)

Подпишитесь на нашу рассылку новостей

Выполняйте проекты своими руками как профессионал! Подпишитесь на наши новости!

Сделай это правильно, сделай сам!

Первоначально опубликовано: 27 июля 2020 г.

Установка секционного желоба для домашних мастеров

Мэтт Вебер

Хотя водосточные желоба свисают с карнизов, на самом деле они защищают фундамент дома. Водосточные желоба управляют дождевым стоком, который в противном случае стекал бы с крыши и попадал в землю вокруг дома. Мало того, что все брызги могут нанести ущерб материалам сайдинга, но если эту воду не перенаправить, она может накапливаться, просачиваться в дом, создавать всевозможные проблемы с влажностью и, в конечном итоге, повредить фундамент конструкции. Правильно установленная водосточная система является первой линией защиты дома, предотвращающей возникновение подобных проблем.

Водосточные желоба и водосточные трубы доступны в широком диапазоне материалов и стилей, включая алюминий, винил, оцинкованную сталь, нержавеющую сталь и медь. Желоба также доступны в различных размерах и формах, называемых профилями, но обычно ограничиваются круглыми, полукруглыми, круглыми и прямоугольными. Наиболее популярными вариантами являются полукруглые и «К» профили, у которых передние профили напоминают букву К. Выступы этих профилей придают стильный вид, а также повышают целостность конструкции. Каналы водосточных желобов доступны в диаметрах 4, 5 и 6 дюймов. Водосточные трубы бывают соответствующих размеров круглой или прямоугольной формы.

Бесшовные желоба устанавливаются профессионалами с использованием специального оборудования, которое формирует рулон листового металла в непрерывную длину желоба, подходящую для дома.

Бесшовные и секционные

Все желоба бывают секционными или бесшовными. Бесшовный желоб означает, что прямой желоб состоит из одного непрерывного куска материала желоба. Единственные швы находятся на угловых скосах и водосточных трубах. Бесшовные желоба считаются более долговечными, поскольку швы секционных желобов могут ослабевать в течение 10–15 лет. Это связано с тем, что постоянное расширение и сжатие желобов приводит к растрескиванию герметика швов секционных систем. В этом случае швы необходимо заново проконопатить изнутри специальным водосточным герметиком.

При установке водосточных желобов стабилизатор лестницы повысит безопасность и предоставит вам некоторое рабочее пространство вдоль линии крыши. На этом фото мы добавляем удлинители труб из ПВХ к креплению стабилизатора.

Бесшовные водосточные желоба устанавливаются профессионалами, потому что для них требуется специальное оборудование, которое формирует рулон листового металла на месте, экструдируя желоб до определенного размера, подходящего для работы. (Примечание: при выборе бесшовных металлических желобов выбирайте самую толстую, которую вы можете себе позволить; рекомендуется металл толщиной 0,032 дюйма. )

Секционные желоба обычно можно найти в хозяйственных магазинах и бытовых центрах. Изготовленные из алюминия или винила, эти желоба продаются по частям и могут быть установлены мастерами-сделателями в качестве составных систем.

Планирование

При установке нового секционного водосточного желоба первым шагом является набросок вашей системы на бумаге, чтобы вы могли количественно определить различные необходимые компоненты. Измерьте линию крыши и высоту стены, чтобы рассчитать количество 10-футовых секций желоба и водосточной трубы, которые вам понадобятся. Затем учитывайте торцевые заглушки, закаточные швы (которые размещаются на стыках между секциями желоба), внутренние или внешние угловые детали, колена водосточных желобов и концевые отводы (плюс фланцы для концевых отводов). Вам понадобится герметик для желобов для герметизации стыков, шурупы для листового металла для соединения секций водосточной трубы и ленты водосточной трубы для крепления к дому.

Лестницы

При установке водосточной системы будьте готовы потратить много времени на работу на потенциально опасных высотах. Поскольку на крыше требуется так много работ, рекомендуется прикрепить стабилизатор лестницы к верхней части вашей лестницы. Крепление кронштейна не только надежно предотвращает раскачивание лестницы слева направо, когда вы стоите на ней, но также обеспечивает 10-дюймовый зазор от линии крыши, что облегчает беспрепятственный доступ к панели и желобу. с лестницы. Стабилизатор также опирается на крышу, а не на черепицу, фасцию или обшивку дома, поэтому можно не беспокоиться о случайном повреждении при контакте с лестницей.

Совет: Чтобы обеспечить немного больше места для работы, персонал EHT использует удлинители труб из ПВХ, добавленные к концам кронштейна.

Предварительная сборка

Чтобы сократить время работы на лестнице, самым безопасным способом является сборка как можно большей части водосточной системы на земле. Но держите их достаточно маленькими, чтобы безопасно подниматься по лестнице.

Соблюдайте все правила безопасности на лестнице. Эта удлинительная лестница Little Giant SumoStance оснащена стабилизатором вверху и регулируемыми удлинителями рельсов внизу. Обратите внимание на весь мусор на земле, который мы удалили из забитых желобов. Секционные желоба из алюминия или винила могут быть установлены мастерами-сделателями в качестве составных частей системы.

Для желоба требуется «концевой отвод» в каждом месте водосточной трубы. Чтобы соединить конец желоба с желобом или соединить любую секцию желоба с другой, требуется «закаточная машина». Закаточная машина представляет собой кусок алюминия шириной 3 дюйма в профиле, который соответствует желобу. Сначала нанесите герметик для желобов на верхнюю часть закаточной детали. Затем оберните закаточную машину вокруг стыковых компонентов желоба снизу. Передняя часть закаточной машины зацепляется за передний край желоба. Задняя часть закаточной машины проходит над задней частью желоба, и вы загибаете этот удлиненный металлический клапан поверх заднего края желоба. Используйте плоскогубцы, чтобы плотно прижать переднюю и заднюю кромки закаточной машины к желобу. Затем покройте видимый шов внутри желоба большим количеством герметика.

Аналогичным образом торцевая заглушка желоба будет иметь форму и размеры, соответствующие желобу. Установите его, заделав края герметиком для желобов и вставив конец желоба в швы торцевой заглушки. Перед установкой секции желоба дайте герметику несколько часов, чтобы он высох и приобрел некоторую жесткость в местах стыков.

Секции водосточных желобов и водосточные трубы соединяются с помощью 3-дюймовых труб. кусочки швов, которые приклеиваются на место герметиком для желобов.

Обрезка по размеру

При сборке желоба и водосточных желобов вам, вероятно, придется обрезать некоторые материалы по длине. Один из основных методов — надежно закрепить материал на паре пил и разрезать ножовкой. Хорошая пара ножниц по металлу также может справиться с этой задачей, но может быть сложно поддерживать чистоту и прямолинейность срезов.

После того, как они были обернуты вокруг стыка, закаточные машины зацепляются за передний и задний края желоба, где они обжимаются плоскогубцами.

Другой вариант — использовать 12-дюймовый. торцовочная пила с мелкозубчатым полотном, повернутым назад. Скорость лезвия в сочетании с направленными назад зубьями обеспечивает хороший чистый срез с минимальными усилиями оператора. Примечание. При резке материала желоба на торцовочной пиле переверните секцию вверх дном, чтобы разрез проходил по более устойчивой нижней стороне желоба, а не по верхним краям. А после резки верните лезвие в исходное положение, чтобы никто не использовал его не по назначению.

Крепеж

Для подвешивания желоба вы можете выбрать один из множества типов крепежа, но EHT рекомендует использовать скрытые кронштейны, которые крепятся к панели с помощью саморезов. Крепежные элементы типа гвоздей, называемые шипами желоба, могут со временем ослабнуть, потому что они расщепляют структуру древесины, а древесина со временем набухает и сжимается. В случае винтов для желоба резьба обеспечивает более прочную фиксацию панели, а жесткий кронштейн, который поставляется с винтами, предотвращает их чрезмерное закручивание и разрушение желоба.

Торцевые заглушки уплотняются герметиком и прикрепляются к концу желоба с помощью вставного соединения. Разрезы можно выполнять с помощью ножовки по металлу или 12-дюймовой торцовочной пилы с лезвием, повернутым назад. Разрежьте желоб в перевернутом виде.

Расположение желоба

Традиционный способ разметки желоба — использование линии мелом. Во-первых, безопасно расположите лестницу на ровной поверхности так, чтобы стабилизатор лестницы был надежно закреплен на настиле крыши. В одном углу фасции отметьте самую высокую точку желоба на 1-1/4 дюйма ниже кромки водосточного желоба. Размотайте меловую линию и переместите желоб на противоположный конец фасции. В этом углу сначала выровняйте струну, а затем опустите конец водосточной трубы примерно на 1 дюйм на 20 футов и защелкните меловую линию. Это обеспечивает наклон, который помогает гравитации тянуть воду к местам водосточных желобов. (Водосточные желоба длиннее 35 футов должны иметь водосточные желоба на каждом конце, направляя желоб от центра к каждому водосточному желобу.)

Используйте шурупы для желоба в сочетании со скрытым кронштейном, крепежом. Разместите крепеж вдоль желоба на расстоянии не более 2 футов друг от друга.

Установка

Предварительно прикрепите скрытые подвесы к желобу, защелкнув их через каждые пару футов по длине секции. Убедитесь, что в конце каждой секции есть застежка, чтобы свести к минимуму напряжение в местах соединения.

Если у вас нет панели из цельного дерева для крепления крепежа, вам нужно будет найти хвосты стропил. Эти два элемента каркаса должны располагаться через каждые 16 дюймов позади фасции. Отметьте хвосты вдоль линии мелом и предварительно просверлите отверстия для крепежа, чтобы предотвратить расщепление дерева шурупами для желоба.

Меловая линия является традиционным инструментом для разметки линии разметки для установки водосточного желоба, но для этого желоба навеса мы использовали лазерный уровень вдоль лицевой панели. Обязательно отметьте схему водосточного желоба так, чтобы он был наклонен к водосточной трубе 1″-20′.

Если вы можете нанять друга или соседа, чтобы помочь установить желоб, сделайте это. Секции желоба могут быть громоздкими для одного человека, который может поднять лестницу и забить гвоздь.

Чтобы установить первую секцию, поместите лестницу на крышу примерно посередине того места, где будет установлена ​​первая секция. Расположите конец секции водосточного желоба примерно на 1 дюйм выше линии крыши и слегка наклоните его, чтобы он соответствовал наклону меловой линии. Вверните винт центральной застежки в лицевую панель. Алюминиевые желоба настолько легкие, что один винт временно удерживает секцию на месте, чтобы вы могли ее отсоединить. Центральный винт служит точкой поворота, поэтому вы можете регулировать наклон желоба. Когда все будет готово, вкрутите оставшиеся винты, чтобы закрепить желоб.

Выровняйте секцию желоба по склону. Вбейте крепежные элементы желоба в массив дерева. Это может потребовать разметки стропил крыши и предварительного сверления отверстий для крепежа.

Повторите то же самое для оставшихся секций желоба. Начните с одного конца и двигайтесь к противоположному, собирая как можно большую часть желоба на земле и соединяя секции вдоль карниза, приклеивая шов на каждом стыке.

Водосточные трубы

После установки желоба вам необходимо собрать водосточные трубы, которые крепятся к каждому концевому отводу, и для этого часто требуются колена, которые удлиняют водосточную трубу от желоба под карнизом до стены дома, где она фиксируется водосточными лентами.

Чтобы измерить длину водосточной трубы между коленами, временно прикрепите колено клейкой лентой к выпускному отверстию фланца концевого отвода. (Фланцы крепятся внутри концевых отводов с помощью герметика и винтов для листового металла.) Совместите прямой край с нижней частью колена, чтобы увидеть, где водосточная труба будет пересекаться со стеной дома. На стену временно приклейте второй локоть. Измерьте расстояние между двумя секциями водосточной трубы, чтобы определить необходимую длину водосточной трубы между отводами, но не забудьте учесть перекрывающееся скользящее соединение (не стыковое соединение, как желоба). Обратите внимание, что у каждого водосточного желоба и колена один конец обжат. Части соединяются путем надевания большего конца одной на меньший конец другой — обычно водосточная труба на 1 дюйм перекрывает колено на каждом конце.

Используйте ту же процедуру для определения длины водосточной трубы вдоль стены дома.

Соберите водосточную трубу на уровне земли, ввинчивая загрунтованные шурупы для листового металла в направляющие отверстия, просверленные в каждом стыке. Обязательно ориентируйте следующие друг за другом детали таким образом, чтобы верхний изгиб или секция водосточной трубы всегда входили в нижнюю часть, а не наоборот, что обеспечит утечку. Используйте два винта на соединение.

Плотно прикрепите водосточные трубы к стене с помощью двух гибких алюминиевых хомутов водосточных труб на каждую 10-футовую секцию с помощью гвоздей или шурупов. Небольшая временная клейкая лента помогает удерживать водосточную трубу неподвижно во время крепления.

Накопившееся органическое вещество может засорить желоб, что приведет к всевозможным проблемам, таким как нашествие муравьев, показанное здесь. Избегайте этих проблем с крышками желоба.

Наконец, прикрепите передний или боковой колено к нижней части водосточной трубы, чтобы отвести воду от фундамента здания. Бетонные или пластиковые брызговики могут быть установлены под водосточными трубами с уклоном 1 дюйм на фут, чтобы отводить воду от фундамента. В районах с более ровным уклоном водосточные трубы в идеале должны отводить дождевую воду в восьми футах от фундамента. Этого можно достичь несколькими способами. Некоторые системы используют надземное рассеивание, другие — подземное. Последние наименее навязчивы, но и самые дорогие. Вообще говоря, уклон вокруг вашего дома должен составлять примерно один дюйм на фут, простираясь не менее чем на 10 футов от здания.

Защита

Если ваш дом находится под деревьями, вам следует серьезно задуматься о том, чтобы закрыть новый желоб защитными крышками. Забитые водосточные желоба доставляют множество проблем. Когда водосточные желоба заполнены листьями и мусором, они не улавливают стоки, как предполагалось, и вода переливается через края, что приводит к эрозии ландшафта и даже к ужасной протечке фундамента. Кроме того, весь этот влажный, гниющий мусор, который забивается в желоб, может вызвать проблемы на линии крыши. Фризовые доски, удерживающие водосточную систему, часто изготавливаются из дерева, и когда водосточные желоба заполняются водой, доски начинают гнить. Накопившееся органическое вещество также является основным местом для заражения насекомыми. А в холодном климате забитые водосточные желоба могут замерзнуть и образовать ледяные заторы, которые препятствуют сливу воды с крыши, что в конечном итоге приводит к ее просачиванию в дом.

Защитные крышки от E-Z Gutter просто защелкиваются на выступах желоба. Если в существующем желобе есть старые крепления с шипами и наконечниками, вам, возможно, придется надрезать крышки желоба ножницами по металлу, чтобы они подошли.
