Навес из поликарбоната своими руками к дому: Навесы из поликарбоната [47 ФОТО] и ВИДЕО по строительству поликарбонатных навесов к частному дому своими руками, чертежи и схемы проектов самодельных навесов.

Навесы из поликарбоната [47 ФОТО] и ВИДЕО по строительству поликарбонатных навесов к частному дому своими руками, чертежи и схемы проектов самодельных навесов.

Навесы из поликарбоната – уличные конструкции, универсальные для хозяйственных целей. Материал легкий, гибкий, светопрозрачный в большой цветовой гамме, удобного формата, представлены в разной толщине, что позволяет сконструировать навесы простые и сложной криволинейной формы.  Постройки смотрятся легко, изящно, не перегружают ландшафт, вписываются в любое стилистическое решение архитектурного ансамбля на участке.

В статье дадим поэтапную инструкцию, как сделать навес из поликарбоната своими руками, как правильно подобрать форму, рассчитать и спроектировать конструкцию.

Что надо знать о навесах из поликарбоната – общие критерии

Изготовление навесов из поликарбоната стало популярным, благодаря легкости монтажа, практичности материала, эстетике строений. Бывают:

• самостоятельные, отдельностоящие – навесы над бассейном, теплицы, стоянка для автомобиля, беседки, хозпостройки разного назначения;
• пристроенные к зданию: бане, гаражу – веранды, террасы, козырьки над крыльцом и калиткой;
• мобильные — легко передвигаются по участку, обычно над мангалами и небольшие беседки.

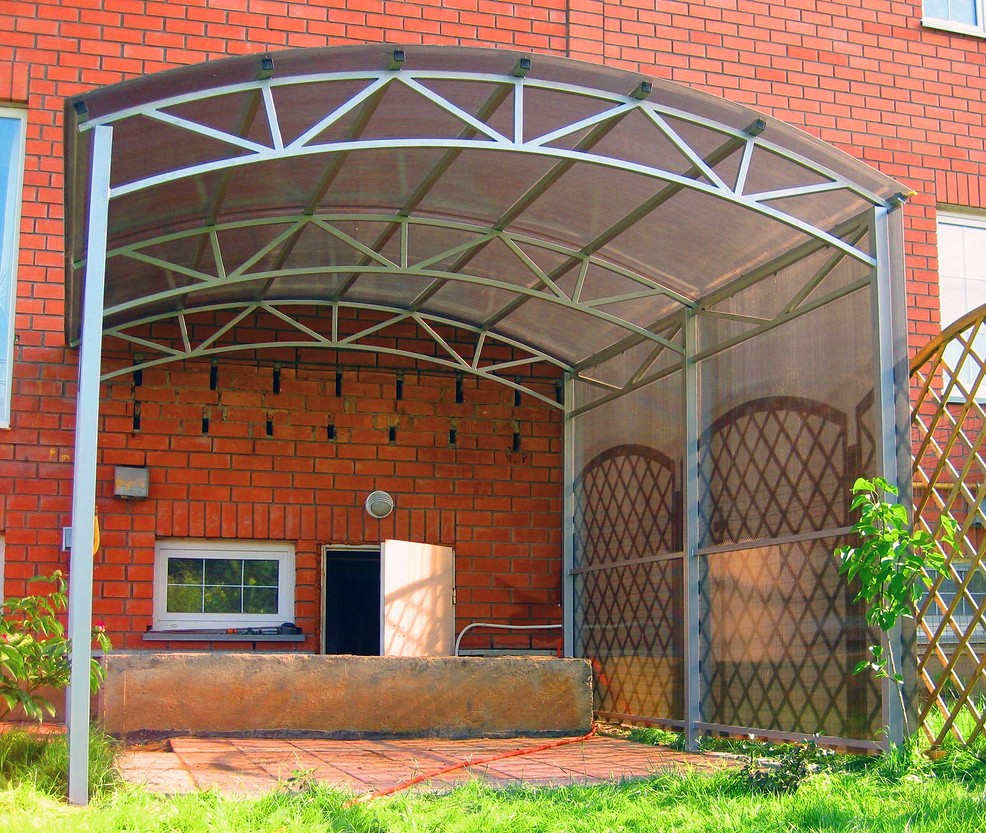

Навесы, пристроенные к дому из поликарбоната, фото больших выгнутых пристроек

Это сооружения простые прямоугольные или сложной, криволинейной формы, иногда двухэтажные, например, над гаражом или летней кухней. Открытого и закрытого типа, для этого боковые стены стеклятся, зашиваются панелями, красивой решеткой, вагонкой, блокхаусом либо закрываются плотными шторами.

Крытый навес из поликарбоната

Мягкие прозрачные окна, раздвижные алюминиевые системы – наиболее универсальный вариант: не закрывают обзор, легко открываются, а в закрытом виде хорошо держат тепло.

Опорный навес из поликарбоната пристроенный к дому, фото криволинейной крыши

Навесы представляют собой опорные вертикальные столбы и крышу. Каркас делается из дерева, металла, реже из бетона, камня, кирпича.

Типовой чертеж отдельностоящего навеса из поликарбоната

Деревянный навесы с поликарбонатной кровлей

Изготовление навесов и козырьков из поликарбоната на деревянной основе – самый бюджетный и простой способ самостоятельно сделать малую архитектурную форму на участке. Работа не требует профессионального оборудования, достаточно бытового ручного инструмента. Чтобы построить деревянный навес из поликарбоната своими руками используется брус клееный и профилированный 100*100 либо 150*150 мм, оцилиндрованное бревно ∅150-200 мм, стволы деревьев, обвязка и мауэрлат делается из того же материала. Для стропильной системы хозпостроек, согласно СНиП, необходима обрезная доска 40*100 мм.

Эскиз деревянного навеса из поликарбоната

Основные недостатки – горючесть, плохая влагостойкость в результате — гниение, грибковые поражения, потеря прочности, эстетики. Грызуны, мелкие жучки способны нанести несущим элементам существенный вред. Деревянный козырьки и навесы из поликарбоната необходимо обрабатывать огнестойкими составами, антисептиком, прочным финишным защитным слоем из масла или лака.

Навес из поликарбоната пристроенный к дому, на фото строение с ломаной кровлей

Металлические навесы

Перед тем как сделать навес из поликарбоната на металлическом каркасе, следует выбрать вид постройки:

• Сварные из профилированной или круглой трубы – самые популярные навесы из поликарбоната. Для вертикальных стоек используют трубы ∅50-150 мм, в зависимости от размера строения, для обвязки — профиль с ребром 40-80 мм, для фермы -25-50 мм.
• Кованые – красивые, изящные, но достаточно затратные с финансовой точки зрения. На строительном рынке можно купить штампованные кованые детали, и создать самостоятельно эксклюзивное изделие.
• Сборные алюминиевые.

Навес к дому из поликарбоната, на фото подвесной кованый козырек консольного типа

Для навесов из поликарбоната до 5 м используют профиль с толщиной стенки 2 мм, сечением 40*20 мм, для строений более 5,5 м, потребуется прокат 3*40*40 или 2*30*60 мм.

Пример, как делать навес из поликарбоната своими руками, чертежи арочной конструкции

Железный навес прослужит не один десяток лет, хотя главный его враг – коррозия. Необходимо зачистить детали жесткой щеткой от ржавчины, окалины, масляных пятен, пройтись абразивом по всей поверхности, затем промыть растворителем. Далее покрыть грунтом, покрасить, лучше молотковой краской, она хорошо справляется с химико-биологическими и механическими нагрузками.

Эскиз подвесного навеса из поликарбоната над входом

Металлические изделия нагреваются от огня, солнечных лучей, быстро остывают в морозы, поэтому для комфорта в беседках, на крыльце, террасе лучше на парапет предусмотреть деревянные перила.

Кирпичные, каменные и бетонные

Кирпичные, бетонные, каменные навесы из поликарбоната во дворе выглядят внушительно, но легко, не громоздко, благодаря светопрозрачности поликарбоната. Не требуют ухода в процессе эксплуатации, пожаростойки, хорошо переносят вредные атмосферные влияния, физико-механические воздействия, правда предполагают значительные временные и финансовые затраты. Если навесы из других материалов можно разобрать, перенести, то такие сооружения стационарны их демонтаж невозможен.

Крыша

Навесы из поликарбоната, фото интересных идей представлены в галерее, также в сети картинок и проектов достаточно много, бывают одно- и двухскатные, арочные, каскадные, реже встречаются конусные, купольные, волнообразные.

Типовые варианты поликарбонатных навесов

Изготовление основы не представляет сложностей, достаточно учесть ветровые, снеговые нагрузки в регионе, а вот стропильная система требует серьезных расчетов.

Таблица размеров, рекомендуемых специалистами для обрешетки

Классификация ферм:

• По характерным очертаниям контура – полигональные, треугольные, ломанные параллельные пояса.
• По типу решетки – ромбическая, треугольная, полураскосная, раскосная.
• По способу опирания – консольная, балочная, арочная, балочно-консольная.

Каскадный опорно-консольный навес из поликарбоната

Самый простой вариант — односкатный навес из поликарбоната, оптимальный угол наклона крыши 22-30^о. Стропила изготавливаются из дерева либо это ферма – горизонтальная, выгнутая или треугольная рама с поддерживающими раскосами, стойками под углом внутри основной конструкции.

Схема для односкатной постройки

Для создания проекта необходимо:

• Схема навеса с видом кровли, от этого зависит тип нижнего и верхнего поясов.
• Чертежи навесов из поликарбоната должны включать в себя габариты строения, так как нагрузка изменяется прямопропорционально размерам. Важно определиться с верхней, а также нижней точкой ската, чем меньше уклон, тем больше снега скопится на крыше.
• Учесть размер панелей, от этого зависит расстояние между стропилами, чтобы край не попал на пустоту.
• Ветровую и снеговую нагрузку в регионе можно узнать по специальным таблицам.

Двухскатный навес из поликарбоната – проект с коваными элементами

Фермы рассчитывают согласно регламенту СНиП в разделе 2.01.07-85, это сложно для самостоятельных вычислений, требуется инженерное образование, также специальное программное обеспечение. Чтобы избежать ошибок рекомендуется использовать онлайн калькулятор либо взять готовый проект. Нагрузки и воздействия указаны в нормативах СНиП в части 2.01.07-85, правила для изготовления металлических конструкций — П-23-81 СНиП.

Арочные навесы из поликарбоната, на фото эскизы для небольших строений

Чем больше расстояние от нижней до верхней точки крыши, тем ее несущая способность выше.

Чтобы не путаться в сложных вычислениях, воспользуйтесь рекомендациями:

• При наклоне 22-30^о в строении шириной 6-12 м, высота и длина треугольной фермы должна иметь пропорцию 1:5;
• Если скат в 15-22^о, размеры в пропорции 1:5, но раскосы должны быть низкосходящими, делается обязательно четное количество поясов, оптимально – 8.
• Меньший уклон целесообразен для больших промышленных зданий, здесь необходимы инженерные вычисления, длина и высота прогона должна быть в пропорции 1:7, 1:9.

Простые схемы, как сделать стропила для навеса из поликарбоната

Расчет навеса из поликарбоната из профильной трубы

За основу возьмем навес, размер 6000*4000 мм, это эргономичное решение: удобная беседка или крытая стоянка для автомобиля.

Стандартные габариты поликарбоната по ширине и длине:

• литого 2,050*2, 3, 6,12 м;
• сотового 2,100*3,6,12 м.

Для частных построек подойдет толщина листа 6-12 мм.

Таблица рабочих характеристик поликарбоната

Фермы необходимо расположить под каждым краем и посередине листов, поэтому расстояние между ними будет 1 м.

Для стоек возьмем трубу ∅80-100 мм, шаг — 2,0 м по длинной стороне навеса.  Для крыши:

• основные элементы – профильная труба 30*30 мм, длина нижних – 3,1 м, вспоминаем теорему Пифагора: квадрат гипотенузы равен сумме квадратов катетов, вычисляем длину верхних, в нашем случае — 3,9 м;
• распорки наклонные – профильная труба 20*20 мм, расположение – под углом в 25^о.

Перпендикулярные перемычки будем устанавливать через каждые 0,5 м друг от друга.

Стандартная схема небольшой фермы

Пошаговая инструкция, как самому построить навес к дому из поликарбоната

Чтобы сварить металлические навесы для дачи из поликарбоната, необходимо выполнить ряд условий:

• Детали, а также несущие элементы не должны быть с трещинами.
• Шероховатость торца опорного ребра определяется 2789-73 ГОСТ — Ra £12,5 мкм.
• Недопустимо использовать для нижнего пояса фермы сталь с внутренним расслоем и шлаковыми грубыми включениями.
• По 14771-76 ГОСТ соединения лучше выполнять сваркой механического типа, в углекислой среде или его смеси с аргоном.
• Согласно 2246-70 и 26271-84 ГОСТ рекомендуется использовать сварочную проволоку ПП-АН-8.
• Для крепления стропил к подстропильным элементам и вертикальным колоннам применяются болты класса 5.8 по пункту 7798-70 ГОСТ.

Чертеж ассиметричного арочного навеса

Практическое строительство

Размечаем место под столбы, выкапываем ямы, глубиной 700 мм, делаем подушку 100 мм песчаника, 100 мм щебня, трамбуем. На дно наливаем 100-200 мм бетона в него устанавливаем столб, с усилием вставляем, круговыми движениями, так чтобы он вошел вглубь. Яму заливаем бетоном, проверяем вертикаль по отвесу, при необходимости подправляем, также укрепляем поддерживающими укосами.

Профессионалы рекомендуют размещать опоры также вдоль дома, но если нет такой возможности, то на несущую стену следует посадить балку 60, 80*80 мм на анкера, на нее опереть фермы, соединив сваркой, это позволит разнести нагрузку по всей поверхности.

Способ, как закрепить вертикальные опоры

Когда раствор полностью встал, столбы связываем по оголовкам, проверяем геометрию, диагонали обязательно должны быть равны.

Фермы лучше варить на земле, по выбранной схеме, самые распространенные представлены на фото выше. Готовые детали поднимают, распределяют равномерно по обвязке, в нашем случае, через каждый метр. Узлы крепления продольных планок и стропил выполняются с помощью стальных косынок, а также сварки либо болтовым соединением.

Следующий этап – обрешетка (перпендикулярные прогоны), из трубы 20*40 мм, с шагом 400-600 мм к ней и будут крепиться листы. Готовую металлоконструкцию зачищают, потом красят.

Прогоны укрепят каркас, это позволит более надежно зафиксировать поликарбонат

Посмотрите видео-советы, как правильно пристроить навес из поликарбоната к дому, это поможет избежать глобальных ошибок при строительстве своими руками.

Как правильно работать с поликарбонатом

Разрезать поликарбонат лучше циркулярной пилой, оснащенной твердосплавным диском с неразведенными мелкими зубьями. Делать отверстия следует дрелью с сверлом по металлу, между ребрами жесткости. На верхних торцах сотовых панелей следует установить планки и самоклеящуюся ленту для герметизации, нижние – закрывать нельзя.

Всего существует 2 способа:

• Термошайбы – отверстия делаются на 2 мм больше, чем ножка крепления, деталь должна войти плотно до щелчка. Длина шайбы равна толщине поликарбоната, она обязательно укомплектована резинкой, которая уплотняет соединение, что препятствует попаданию внутрь осадков и пыли. Подобное крепление называют точечным, шайба плотно удерживает поликарбонат и препятствует его деформации при нагревании.

Как закрепить поликарбонат на навесе с помощью термошайбы

• Специальный профиль – планка с пазами по обе стороны, в которые и вставляется поликарбонат. Способ предпочтителен, если листы приходится стыковать. Края прикручиваются термошайбами. Профили предусмотрены для разного соединения: угловые, стыковочные, неразъемные, стеновые, разъемные и специальный для стыковки, если надо изменить конфигурацию кровли.

Фото-инструкция, как крепить поликарбонат к металлическому каркасу навеса с помощью профиля

Есть еще мокрый метод, панели крепятся на замазку, но если вы делаете навес своими руками, то лучше ограничиться 2 предыдущими советами.

Виды крепления поликарбоната к обрешетке

фото лучших навесов и козырьков над крыльцом из поликарбоната, где заказать, цены, своими руками, навес для автомобиля, терраса, во дворе частного дома, пристроенные

В чем секрет популярности навесов из поликарбоната? Почему этот материал выбирают чаще, чем другие? Неужели все дело только в низкой стоимости, или есть и иные особенности, о которых стоит знать? Как не ошибиться, выбирая навес к дому впервые? Как может выглядеть эта конструкция, и зачем она вообще нужна? Мы подготовили для вас всю необходимую информацию о навесах и козырьках из поликарбоната, а также выбрали 50 лучших фото-примеров!

Навесы из цветного поликарбоната смотрятся очень эффектно

Заказать навес?

Мы изготавливаем навесы из поликарбоната и стекла.

По ценам есть акционные навесы — навес для машины под ключ 3.6 x 6.3 = 63.000 руб!!!
навес для 2 машин под ключ 5.7 x 6.3 = 128.000 руб!!!

Необходимая сварка выполняется в процессе производства с использованием защитного газа, что обеспечивает высокое качество сварных соединений.

Также в заводских условиях выполняется покраска. Высокотемпературная сушка покрашенного слоя обеспечивает высокую прочность и качество защитного уличного покрытия.

Прочность наших конструкций обеспечена правильными расчётами нагрузок (все расчёты соответствуют действующему стандарту).

Сроки производства и поставки заказанных конструкций укладываются в 2 недели. Монтаж конструкции занимает один-два дня.

№ навеса	размер навеса по кровле, ш*д	размер по крайним стойкам, ш*д	3d эскиз с размерами	накрываемая площадь	цена навеса, включая монтаж и доставку (под ключ)
ширина навесов 3,4 м.
3	3,4 * 5,3	3,0 * 5,0	3d эскиз	18	61 490
4	3,4 * 6,3	3,0 * 6,0	3d эскиз	21,6	69 190
5	3,4 * 7,4	3,0 * 7,1	3d эскиз	25,2	77 990
6	3,4 * 8,5	3,0 * 8,2	3d эскиз	28,8	82 390
7	3,4 * 9,5	3,0 * 9,0	3d эскиз	32,5	92 290
ширина навесов 4,4 м.
16	4,4 * 3,2	4,0 * 2,9	3d эскиз	14	46 090
17	4,4 * 4,2	4,0 * 3,9	3d эскиз	18,5	60 390
18	4,4 * 5,3	4,0 * 5,0	3d эскиз	23,2	71 390
19	4,4 * 6,3	4,0 * 6,0	3d эскиз	27,7	80 190
20	4,4 * 7,4	4,0 * 7,1	3d эскиз	32,4	92 290
21	4,4 * 8,5	4,0 * 8,2	3d эскиз	37	104 390
22	4,4 * 9,5	4,0 * 9,0	3d эскиз	41,7	115 390
23	4,4 * 10,6	4,0 * 10,0	3d эскиз	46,3	120 890

Почему люди выбирают поликарбонат

Давайте разберемся с тем, что представляет собой этот материал. Поликарбонат – это твердый полимерный пластик. Он широко используется не только в строительстве, но и для производства линз, компакт-дисков, деталей компьютера.

Красивое сочетание цветов и необычная форма навеса

Может быть:

• Сотовым
• Монолитным.

  Таблица размеров навесов

Сотовый поликарбонат – это несколько тонких пластин, соединенных между собой перемычками. В поперечном разрезе лист разделен ячейками, и находящийся в них воздух обеспечивает хорошие теплоизоляционные свойствам материала.

Из поликарбоната можно сделать удобную террасу для отдыха

Монолитный поликарбонат – это сплошной лист полимера без пустот и ячеек. Это универсальный строительный материал, который обладает отличной светопропускной способностью, и может заменить обычное стекло.

Среди преимуществ материала стоит выделить:

• Доступную цену. Поликарбонат дешевле, чем металл, стекло и древесина.

  Отличное место для отдыха всей семьи по доступной цене

• Легкий вес, который обеспечивает простоту монтажа. Сотовый поликарбонат в 16 раз легче стекла.

  Простой и недорогой навес из поликарбоната

• Пожаробезопасность. Не воспламеняется и не способствует распространению огня.

  Простая и удобная конструкция

• Стойкость к перепадам температур. Поликарбонат отлично переносит эксплуатацию в температурном диапазоне от -40 до +120 градусов Цельсия.

  Цветной козырек для офисного здания

• Надежность и долговечность. Правильно сделанный навес из этого материала прослужит вам не одно десятилетие.

  Под пожаробезопасным козырьком из поликарбоната можно разместить мангал

• Гибкость и пластичность. Можно создавать конструкции различных дизайнерских форм.

  Хороший пример использования яркого цветного покрытия

• Многообразие расцветок. Поликарбонат выпускается всех возможных цветов, что дает возможность подобрать материал, идеально вписывающийся в стиль здания.

  Аккуратный козырек с коваными элементами

• Простоту ухода. Чтобы очистить покрытие навеса от загрязнений, не понадобятся дорогостоящие моющие средства. Он отлично моется обычной мыльной водой.

  Козырьки из поликарбоната на кованых опорах украсят собой любой дом

Не удивительно, что при таком количестве полезных свойств, поликарбонат так популярен как материал для строительства навесов. Давайте разберемся с тем, каким может быть навес к дому?

Еще один пример красивых кованых элементов навеса

Этот материал очень часто используют для кровли балкона

Такой навес для балкона можно изготовить всего за несколько недель

Красивое оформление балкона с помощью поликарбоната

Козырек над входом

Козырек над входом служит защитой крыльца от дождя, снега и других неблагоприятных факторов. Он может крепиться к зданию на подвесах или устанавливаться на дополнительные опоры. Материалом каркаса служит дерево, сталь или алюминий.

Стильный козырек сложной формы

Очень красиво и интересно смотрятся навесы из поликарбоната на кованом каркасе. Цветочные мотивы, сложные геометрические формы кованых элементов придают внешнему виду козырька роскоши и шика. Такие конструкции хорошо вписываются в стиль старинных зданий и классических частных домов.

Необычный козырек для дома из бруса

Навес над входом из поликарбоната не только отлично выполняет свою основную функцию, но и служит гармоничным дополнением экстерьера, а в некотором случае – ярким акцентом, которые может полностью изменить визуальное восприятие внешнего вида дома. Благодаря многообразию расцветок, материал можно идеально подобрать под цвет здания.

Кованые навесы смотрятся особенно эффектно

Такой козырек украсит даже самый обычный дом

Стильное кованое изделие для вашего двора

Оригинальный полукруглый козырек

Козырек сложной формы, выполненный по индивидуальному эскизу

Аккуратный козырек с коваными элементами

Простой козырек над лестницей

Большой по размерам и красивый навес над крыльцом

Классический козырек из цветного поликарбоната

Навес перед входом можно украсить цветами

Навес для автомобиля

Преимущества строительства навеса к дому для автомобиля очевидны:

• Это возможность сэкономить деньги на возведении гаража.

  Навес для автомобиля, пристроенный к кирпичному дому

• Это очень удобно, если нужно срочно уезжать и нет времени загонять авто в гараж.

  Большой по размеру навес на несколько автомобилей

• Это место, в котором можно разместить машину гостей, нагрянувших в гости.

  Можно расположить рядом несколько навесов, выполненных в одном стиле

• Ремонтом автомобиля гораздо приятнее заниматься на свежем воздухе, чем в душном закрытом помещении.

  Навес для гаража с использованием кованых элементов

При проектировании такой конструкции учитываются габариты вашего автомобиля, а также выбирается такая часть здания, к которой удобно подъехать.

Навес на два автомобиля стандартного размера

Оригинальная форма купола может существенно повлиять на общее визуальное восприятие конструкции

Цветной навес для автомобиля

Уютная терраса

Распространенный вариант установки навеса из поликарбоната к дому – это создание террасы для летнего отдыха. Она может размещаться непосредственно перед главным входом или с боковой части здания. Устанавливаются столы и стулья, высокая пожаробезопасность материала позволяет поместить на такой террасе мангал.

Это отличное место для детских игр

И это еще один пример того, как разнообразие расцветок позволяет сделать идеальную конструкцию на свой вкус. Под полностью прозрачной крышей очень приятно находиться во время теплого летнего дождя. Говорят, что за стекающими каплями воды можно наблюдать бесконечно. Тонированное покрытие защитит от ярких солнечных лучей и ультрафиолета. Интересный эффект освещения создают яркие листы цветного поликарбоната.

Полностью закрытая терраса с крышей из поликарбоната

Интересное и незабываемое оформление террасы

Зачем ехать отдыхать, если у вас такая терраса?

Красивая терраса из поликарбоната и металла

Тонированное покрытие защитит вас от яркого солнечного света

Уютная терраса для семьи и друзей

Поликарбонат сочетается с любыми цветами каркаса

Удачное сочетание нескольких цветов поликарбоната

Необычное оформление террасы

Дерево — экологически чистый натуральный материал, который обладает приятным запахом

Где заказать навес?

Есть люди, которые ни в чем не доверяют мастерам, считая, что самому делать проще и дешевле. Но такой вариант хорош только для тех, кто профессионально занимается строительством, четко знает всю технологию процесса, да к тому же, может купить материалы у знакомых дешевле, чем в строительном магазине или на рынке. Чем рискуют остальные:

• Значительно переплатить, приобретая материал по завышенной стоимости, и неправильно рассчитав необходимое количество.
• Потратить не одну неделю, чтобы разобраться с технологией и попробовать сделать навес своими руками.
• Попросить помощи у соседей или друзей, которые не являются мастерами своего дела, и которым так или иначе тоже придется заплатить.
• Допустить ряд ошибок, которые приведут к появлению скрытых дефектов в навесе, и уничтожат всю работу на корню.

  Вот так просходит строительство навеса

Именно поэтому стоит доверять профессионалам! Компания Навес Мастер занимается производством навесов, козырьков, беседок и теплиц уже 12 лет. В нашем арсенале – сотни удачно выполненных проектов, качество которых подтверждено сроком их эксплуатации.

Лучшие мастера, которые не только знают и любят свое дело, но и относятся к нему с максимальной ответственностью, сделают вам навес по индивидуальному заказу всего за 2-4 недели. Вас приятно удивят доступные цены и ежедневная помощь грамотного консультанта, который ответит на все ваши вопросы.

Не тратьте время и силы зря. Заказав изделие сегодня, вы сможете насладиться отличным отдыхом в ближайшее время.

Любые оригинальные проекты по желанию заказчика!

Post Views:
949

Изготовление навеса из поликарбоната, пристроенного к дому, фото инструкции

Навесы из поликарбоната могут использоваться для самых разных нужд. Это навесные козырьки над балконом и крыльцом; крытые стоянки для легковых автомобилей и сельхозтехники; крытые переходы между домом и баней, летней кухней, сараями и т. д.

В этой статье будут рассмотрены разные виды навесов к дому из поликарбоната, особенности выбора материалов для каркаса, расчетов построек. Также вы найдете здесь поэтапное руководство по возведению конструкции на основе металлического профиля.

Invalid Displayed Gallery

Виды, расчет и проектирование навесов, выбор материала каркаса

Самые популярные варианты козырьков и навесов из поликарбоната – арочные, каскадные, одно- и двухскатные. Все они обладают своими преимуществами и недостатками.

Арочные конструкции

Арочные навесы из поликарбоната во дворе на сегодняшний день считаются самыми популярными, особенно для организации автостоянок и галерей между домом и надворными постройками.

• Полукруглая форма свода не дает снегу скапливаться на крыше.
• В дождь вода сливается только на две стороны.
• Из-за направленных вниз боковин вероятность того, что навес будет поврежден ветром довольно низка.
• Арочная конструкция одинаково хорошо подходит как для небольшого козырька над крыльцом, так и для просторной автостоянки на несколько машин.

Недостаток арочный поликарбонатный навес имеет один – при самостоятельном его изготовлении перед вами может встать проблема сгибания профилей.

Арочный навес из поликарбоната: на фото представлена крытая автостоянка

Каскадная система

Каскадные навесы это, по сути, система из нескольких арочных. Такая конструкция выбирается для монтажа над лестничными пролетами, где наклон кровли получается очень большим. А причин тому две:

• В дождь с цельной арочной крыши, расположенной под большим углом вода льется на пространство перед первыми ступенями, попадая на входящих. При каскадном расположении элементов кровли вода уходит в стороны.
• Эстетическая сторона вопроса. Несколько каскадно расположенных арочных навесов из поликарбоната выглядят намного интереснее, чем один цельный, направленный вниз.

Недостатки такой системы – сложность конструкции, большие временные и материальные затраты.

Арочный навес из поликарбоната пристроенный к дому: фото трехступенчатой системы

Односкатная кровля

Односкатный навес из поликарбоната – это самый простой в строительстве вариант:

• Не требуется сгибания профилей, как в случае с арочными кровлями.
• Не требуется сгибания листов поликарбоната. Соответственно – вы не ограничены в выборе толщины кровельного материала.
• При строительстве можно обойтись без использования стропильных ферм, достаточно будет только продольных и поперечных балок.

Односкатные конструкции часто используют при пристройке навеса к стене дома или гаража. Недостаток – небольшой уклон кровли, зимой на ней будет скапливаться снег.

Деревянный навес из поликарбоната: фото односкатной конструкции

Двускатный навес

В строительстве немного сложнее односкатного, так как требует сведения двух скатов под определенным углом. Однако и в эксплуатации такая постройка удобнее:

• Опущенные на две стороны скаты дают лучшую, по сравнению с одним скатом защиту от ветра и осадков.
• Угол наклона крыши здесь больше, а значит зимой на ней меньше будет скапливаться снег.
• Каркас двускатной кровли получается жестким, благодаря чему он хорошо противостоит ветровым нагрузкам.

Двухскатный навес из поликарбоната можно использовать в разных целях: для автостоянок, мангалов, печей барбекю, крылец, павильонов между надворными постройками.

Двускатная крыша над печью барбекю

Расчет и проектирование поликарбонатных навесов

Еще на этапе создания проекта, до начала расчета навеса из поликарбоната из профильной трубы надо выяснить для себя следующее:

• Размер и местоположение будущей постройки.
• Ветровые и снеговые нагрузки – эти параметры влияют на форму конструкции кровли.
• Дизайн частного дома и надворных построек – от этого зависит выбор оформления каркаса и цвет поликарбонатных листов.
• Технические характеристики доступных/желаемых строительных материалов.

Вооружившись этой информацией переходим к расчету и составлению чертежа навеса из поликарбоната. Здесь уже точно указываем: габариты постройки и форму крыши; технические характеристики материала опор, каркаса и кровли; количество и характер крепежных элементов.

Обратите внимание:  при определении особенностей каркаса конструкции надо учитывать, что поликарбонат выпускается листами стандартных размеров. Их стыки обязательно должны попадать на поперечные профили – обрешетку.
Как сделать навес из поликарбоната: ширина прогонов между профилями обрешетки зависит от параметров кровельного материала

А теперь о высоте поликарбонатных навесов. В принципе, она может быть любой, – все зависит от ваших потребностей и пожеланий. Однако для комфортного использования постройки будет лучше, если самая низкая точка ее кровли будет находиться не менее чем в 180 см над землей.

Параметры опорных стоек для изготовления навесов и козырьков из поликарбоната надо рассчитывать исходя из следующих цифр:

• Минимальное сечение – 40х40 мм.
• Толщина металла – от 1 мм.
• Толщина фундаментных столбов должна превышать сечение стоек минимум на 10 мм.
• Рекомендуемая глубина фундаментных ям – от 50 см.
• Для боковин стропильных ферм берется профиль сечением от 20 мм, для раскосных решеток – от 15 мм.

Как сделать навес из поликарбоната своими руками: чертежи должны быть очень подробнымиОбратите внимание:  проектирование конструкций площадью от 8 м² лучше доверить специалистам. Площадь крыши тут будет большая, а значит здесь надо будет точно рассчитать уровень снеговых и ветровых нагрузок. Ошибки могут привести к деформации или обрушению постройки.

Выбираем материал для каркаса

Обычно для изготовления навесов из поликарбоната берутся следующие материалы:

• Металлопрофиль. Долговечен, удобен в монтировании и неприхотлив в эксплуатации. Ухода требует минимального – только своевременной обработки антикоррозийными средствами. Недостатки – большой вес конструкции и высокая цена.
• Металлические трубы. Преимущества имеют те же, что и металлопрофиль. Единственное что, округлая форма в сечении не так удобна для сварки и других видов крепежей.
• Дерево – профилированный или обычный брус, оцилиндрованное бревно. Красивый, живой материал, подойдет в случае, если навес должен быть подо что-то стилизован. При строительстве деревянного навеса из поликарбоната своими руками потребуются определенные навыки в плотницком деле.

Деревянный каркас

Строительство поликарбонатного навеса своими руками

Самая продолжительная часть стройки – создание фундамента. Сам каркас и крепление на него кровельных листов займет, самое большее, полтора рабочих дня.

Установка опорных столбов и монтаж привязки

Опорные столбы устанавливаем следующим способом:

• Выкапываем фундаментные ямы – 50 см глубиной и 30 см диаметром.
• Внутрь устанавливаем арматурный каркас.
• Заливаем ямы цементно-песчаной (3/1) смесью, укрываем целлофаном и оставляем для застывания на несколько дней.
• Анкерами прикручиваем опоры к фундаменту.

Бетонирование опор

Опоры по вершинам перевязываем единой балкой, на нее затем будет опираться передняя часть навеса. Эту перевязку лучше выполнять из профиля квадратного или прямоугольного сечения. Использование круглой трубы тут нежелательно, так как площадь примыкания элементов при сварочных работах будет слишком маленькой.

Навес из поликарбоната пристроенный к дому: на фото видно расположение опор передней частиОбратите внимание:  привязка навеса к стене осуществляется на балку, прикрепленную к поверхности анкерными болтами. На нужной высоте, сверяясь со строительным уровнем, отмечаем линию, по которой затем высверливаются отверстия под крепежи. Далее прикручиваем балку на стену, хорошо затягивая болты.
Делаем навес к дому из поликарбоната: на фото отображен этап монтажа привязки

Сгибаем профиль для каркаса крыши

Если навес для дачи из поликарбоната будет иметь арочную крышу, то нам придется задуматься о том, как согнуть профилированную трубу. Это можно сделать несколькими способами:

• При помощи трубогибочного станка. Такой аппарат стоит дорого, и покупать его только из-за строительства навеса не имеет смысла.
• Путем надпилов (6-8 мм) трубы и сгибанием ее в противоположную сторону. Надпилы затем закрываются «заплатками» из металла.
• Ручное сгибание предварительно разогретого профиля. Чтобы не произошло сплющивание трубы, перед работами внутрь трамбуется песок.

Ручной трубогибочный станок

Сварка каркаса навеса

Сварку каркаса начинаем со сборки стропильных ферм. Это делается на земле, с обязательным использованием строительного уровня. Раскосные рейки на параллельные профили начинаем приваривать с краев, постепенно продвигаясь к центру. Работу сильно облегчат магниты для сварки – по ним хорошо задавать углы между деталями.

На следующем видео вы можете рассмотреть, каким образом используются сварочные магниты.

Готовые фермы для навеса из поликарбоната выставляем на привязку и на опору передней части. Точечно наживляем, а затем привариваем. Все элементы должны стоять строго вертикально, поэтому после наживления проверяем правильность установки строительным уровнем. Если надо – немного подправляем расположение при помощи кувалды.

Навес пристроенный к дому, из поликарбоната: фото установки стропильных ферм

Поперек стропильных ферм варим прогоны из тонкого профиля прямоугольного сечения. Расстояние между деталями делается от 50 до 60 см.

Монтаж прогонов

Далее приступаем к монтажу боковин. К основаниям крайних ферм привариваем отрезки профиля и прикручиваем их по всей длине к стенам. От нижних краев отрезков к окончаниям ферм протягиваем и привариваем профили той же толщины. делаем пару-тройку поперечных перемычек. Посмотреть, как это выглядит можно на следующем фото. Каркас готов, можно приступать к монтажу поликарбоната.

Работы с боковинами

Крепление сотового поликарбоната на каркас

А теперь о том, как крепить поликарбонат к металлическому каркасу навеса.  Монтаж осуществляется при помощи специальных креплений – термошайб. Они состоят из уплотнительной и пластиковой шайб, а также заглушки к ним. Стягивается все это обыкновенными саморезами. Особое внимание следует уделить трем моментам:

• Строгая вертикальность вкручивания саморезов.
• Умеренная затяжка креплений. Недостаточная не обеспечит должного качества монтажа, а чрезмерная может привести к порче поверхности материала.
• От срезов листа до границ отверстия под саморез должно быть не менее 4 см.
• Отверстие под саморез должно быть на 2-3 мм больше диаметра последнего.

Обратите внимание:  новые листы поликарбоната нельзя оставлять в теплое время года под солнечными лучами. Клей на защитной пленке разогревается и образует очень прочное сцепление с поверхностью. В следствии этого пленку снять будет очень трудно.
Как правильно крепить поликарбонат на навес: нужно использовать специальные термошайбы

Помимо термошайб в процессе монтажа поликарбоната используется такая фурнитура:

• Разъемный профиль. Применяется для соединения вместе двух листов материала. Состоит из базы и крышки – база крепится саморезами на каркас, а крышка к ней пристегивается за счет специального замка.
• Торцевой профиль и перфолента. Они используются для отделки срезов на листах поликарбоната. Сначала по всей их протяженности наклеивается перфолента, а затем на нее фиксируется торцевой профиль.

Обратите внимание:  торцевой профиль нужен не только для того, чтобы придать завершенность поликарбонатной кровли. Эта фурнитура защищает воздушные каналы листов от попадания внутрь влаги и загрязнений. А значит, от нее напрямую зависит сохранение изначального уровня прозрачности поликарбоната.
Дополнительная фурнитура

Навесы из поликарбоната, пристроенные к частному дому своими руками

В летнее время все встречи с друзьями или семейные посиделки переносятся на свежий воздух. Внезапный дождь нередко вмешивается в планы и вынуждает гостей с хозяевами перебираться в дом. Существует немало сооружений, предназначенных для защиты от таких неприятностей. Среди вариантов значительно выделяются пристроенные к дому навесы и козырьки из поликарбоната. Они не только простые в изготовлении, но и надёжны выполнении своих защитных функций.

Что такое навес

Навес — это конструкция, состоящая из кровли и опор в виде столбов. Сооружение может иметь разные размеры и устройство, устанавливаться отдельно или примыкать к дому. Основным назначением является защита от дождя, но они также служат в качестве козырьков, предохраняющих от прямых солнечных лучей.

Навес из поликарбоната для защиты от солнечных лучей

Достоинства

К преимуществам конструкции относят:

1. Лёгкость, отсутствие необходимости возводить мощный фундамент.
2. Возможность накрыть немалую часть территории двора или площадки возле дома, позволяющей выполнять разные работы независимо от погодных условий.
3. Навес из поликарбоната, примыкающий к дому, даёт возможность проводить мероприятия с родственниками или друзьями, не появляясь под открытым небом.
4. Конструкция несложная и допускает изготовление своими руками.

Недостатки

Необходимо помнить и о минусах навесов:

1. Сооружение не защищает от ветра, пыли, холода, насекомых.
2. Материал кровли способен полностью закрывать доступ солнечного света, отчего под навесом чувствуется недостаток освещённости.
3. Кровля ощутимо гремит под дождём, поэтому не рекомендуется пристраивать сооружение под окнами спальни или детской.
4. В зимнее время на поверхности скапливаются большие массы снега, создающие значительную нагрузку на кровлю и основание навеса.

Навес является непросто защитным сооружением, он образует некий центр общения, место для посиделок в кругу друзей и родственников. Кроме того, он способен выполнять и другие функции:

• защита автостоянки;
• переход из дома в баню или иные постройки;
• козырёк над крыльцом, балконом, другими элементами дома.

Кроме этого, качественно изготовленные навесы украшают площадку возле дома, создают высокий декоративный эффект. Нередко они совмещаются с другими сооружениями, образуя специализированные участки для отдыха, общения или иных целей.

Виды навесов

Существующие конструкции навесов можно объединить в группы по разным признакам. По форме:

• прямые;
• одно— или двускатные;
• куполообразные;
• шатровые;
• волнообразные;
• многоуровневые;
• арочные и т. д.

По типу примыкания к стене:

1. Консольные (конструкция характерная для козырьков над окнами или крыльцом).
2. Имеющие опоры на землю. Применяются для сооружений большого размера, создающих излишнюю нагрузку на стены или фундамент.

По материалу:

• металлические;
• деревянные;
• комбинированные.

Существует немало разновидностей кровельного покрытия, но мы будем рассматривать только навесы из поликарбоната.

Требования к конструкции навесов

Навес из поликарбоната, пристроенный к дому, возводится для постоянного использования, поэтому надо соблюдать определённые требования. В частности, форма кровли не должна препятствовать стоку дождевой воды или сходу снега в зимнее время. При этом места возможного схода должны находиться вне дорожек, места стоянки машин или возможного нахождения людей. Это наиболее актуально для регионов со снежными зимами, где часто случается обильное выпадение мокрого снега. Нагрузка, которую он создаёт, способна деформировать или разрушить сооружение, поэтому необходимо обеспечить своевременное соскальзывание снеговых масс с поверхности. Для этого надо строить наклонные или скатные формы кровли.

Важно! В случаях использования навеса из поликарбоната, пристроенного к частному дому в регионе с повышенным количеством выпадения снега следует обязательно избегать использования плоских поверхностей большой площади.

Навесы и козырьки из поликарбоната

В качестве кровельного покрытия наиболее предпочтительным материалом считается поликарбонат. Он появился на рынке относительно недавно, но в короткий срок завоевал высокую популярность благодаря своим эксплуатационным качествам. Материал имеет высокую светопроницаемость, некоторые его разновидности по степени прозрачности мало отличаются от стекла.

Кровельное покрытие — поликарбонат

Плюсы

К положительным качествам кровельного материала следует отнести:

1. Малый вес. Нагрузка от поликарбоната намного ниже, чем от других кровельных покрытий.
2. Эластичность, способность изгибаться и принимать форму основания.
3. Прозрачность, навес или козырёк из поликарбоната, пристроенный к дому, не создаёт существенного затемнения.
4. Материал выдерживает довольно высокие механические нагрузки, за счёт эластичности он способен переносить удары.
5. Долговечность.
6. Высокая морозостойкость.
7. Низкая способность горения. Крыша из поликарбоната имеет способность к самозатуханию.
8. Лёгкость обработки.

Минусы

Среди отрицательных качеств следует указать:

• Высокая восприимчивость к ультрафиолетовым лучам. Учитывая область применения, недостаток серьёзный. Производители решают вопрос путём нанесения защитных плёнок, внесения нейтрализующих добавок в состав материала при изготовлении.
• Поликарбонат неустойчив к воздействию технических углеводородов (масел, бензина, иных химикатов этого ряда).
• Материал обладает способностью к накоплению влаги. По этой причине важным моментом становится обязательное запечатывание торцов сотового поликарбоната специальной алюминиевой лентой, препятствующей проникновению воды в полости.

Набор качеств поликарбоната позволяет использовать его на разных участках. В основном это остекление или образование прозрачных поверхностей для хозяйственных построек. При монтаже листов материала необходимо соблюдать определённые правила, использовать специальные крепёжные элементы и обеспечивать тепловые зазоры для компенсации температурных расширений. Рекомендуется после покупки поликарбонат некоторое время выдержать для выхода излишков влаги.

Виды поликарбоната

Существует две разновидности поликарбоната:

1. Монолитный.
2. Сотовый.

Оба вида являются одним и тем же материалом, но имеющим разную форму.

Монолитный

Пример навеса из монолитного поликарбоната

Монолитный поликарбонат представляет собой сплошной лист пластика определённой толщины. Внешне он похож на обычное стекло, но обладает высокой эластичностью, способностью изгибаться в любом направлении. Кровля из монолитного поликарбоната прозрачна, не препятствует прохождению солнечного света и не затеняет пространство под навесом. Некоторые пользователи считают это недостатком и приобретают цветной поликарбонат, снижающий яркость солнечных лучей. В продаже имеются разные оттенки:

• красный;
• бронзовый;
• зелёный;
• серый;
• синий;
• голубой;
• оранжевый;
• жёлтый;
• бирюза;
• коричневый.

Обилие оттенков позволяет создавать кровлю с эффектом прозрачности, но некоторого изменения освещённости, все предметы под навесом приобретают отсвет, соответствующий цвету покрытия. В регионах с палящим солнцем использование цветных видов поликарбоната позволяет существенно снизить неприятные ощущения от яркости света.

Сотовый

Пример навеса из сотового поликарбоната

Сотовый поликарбонат представляет собой листы, состоящие из двух или трёх тонких слоёв материала, разделённых продольными перпендикулярно установленными перемычками. Образовавшиеся пустоты — соты — делают листы устойчивыми к воздействию холода. При этом степень прозрачности таких листов гораздо меньше, чем у монолитного материала. Для использования в качестве кровельного покрытия сотовый поликарбонат намного предпочтительнее, так как он легче, дешевле, проще в монтаже.

Что необходимо учесть, проектируя навес

Прежде всего, следует определиться с материалом для каркаса под навес или козырёк из поликарбоната. Выбирая его, надо учесть долговечность, и способность сохранять свои рабочие качества в течение всего срока службы. Оптимальным выбором являются металлические профилированные трубы, которые легко соединяются, обладают высокой несущей способностью и прочностью. Недостатком такого выбора является большой вес конструкции, требующий создания достаточно мощного фундамента.

Использование деревянных деталей позволяет создавать более лёгкие сооружения, не создающие нагрузок на стены, не нуждающиеся в обустройстве мощного фундамента. При этом деревянный навес имеет малую прочность и неустойчив к ветровым нагрузкам. Шквалистый порыв способен оторвать его от опорной конструкции.

Важно! Немаловажным фактором является стоимость проекта. Рекомендуется определить порядок расходов с самых первых шагов, чтобы не тратить время на заведомо недоступные замыслы.

Проектируя форму навеса, надо учесть свои возможности и производственную базу. Некоторые варианты нуждаются в обязательном присутствии специалистов и использовании сложного оборудования. Если таких возможностей нет, лучше ограничиться более простыми формами.

Обязательно надо получить информацию о количестве снега в зимний период, выпадающем в вашем регионе. Вес снегового слоя способен раздавить навес из поликарбоната большой площади, поэтому следует предусмотреть варианты со съёмным покрытием, уменьшить площадь поверхности или увеличить угол наклона кровли. При этом важно обеспечить безопасный сход снега, чтобы не испортить предметы, оказавшиеся под ним.

Как сделать навес или козырёк своими руками

Изготовление навеса из поликарбоната условно можно разделить на несколько этапов:

1. Создание проекта, рабочего чертежа.
2. Приобретение необходимых материалов.
3. Обустройство фундамента.
4. Изготовление несущей конструкции.
5. Монтаж.
6. Установка кровельного покрытия.

Как сделать навес из поликарбоната своими руками — пошаговая инструкция

Продолжительность и сложность этих этапов во многом зависят от материала и размеров навеса, способа крепления и прочих особенностей каркаса конструкции. Наиболее трудоёмкой операцией считается создание фундамента, но нередко обходятся без него. Если используется консольный тип навеса, когда одна сторона крепится к стене дома, а на землю опираются только два противоположных столба, их просто заливают в бетонные стаканы. Таким же способом устанавливают столбы, опоры для заборов и т. д. Полноценный фундамент нужен только для крупных навесов с большой площадью кровли и массивным основанием.

Сборка несущей конструкции производится при помощи сварки или болтовых соединений. Для монтажа потребуется несколько помощников, особенно при больших размерах и весе деталей. Работы следует производить исправным инструментом с соблюдением всех правил безопасности. Крепление каркаса к стене дома или любого другого строения осуществляется при помощи анкерных болтов, на фундамент столбы либо привариваются, либо привинчиваются к залитым закладным деталям. Не следует экономить на прочности и устойчивости навеса, обеспечить безопасность людей, находящихся под ним — главная задача.

Установка поликарбоната производится по определённым правилам:

1. Сгибать листы можно только вдоль внутренних полостей материала.
2. Крепление материала производится на специальные термошайбы, установленные в заранее просверлённые отверстия. Привинчивать напрямую саморезами нельзя, это вызовет деформации кровельного покрытия.
3. Торцы листов следует защитить от попадания воды специальной алюминиевой лентой. Если этим пренебречь, материал быстро забьётся пылью и будет выглядеть старым, неопрятным.

Монтаж кровли из поликарбоната производится на полностью установленную опорную конструкцию. Каркас предварительно покрывается защитным слоем краски, который по окончании монтажа надо обновить, особенно в местах сварки или вокруг отверстий. До окончания монтажа следует предусмотреть возможность крепления проводки для подсветки, необходимые дополнительные узлы для установки различного оборудования или декоративных элементов.

«Монтаж навеса из поликарбоната» видео-инструкция

Навес из поликарбоната примыкающий к дому своими руками: фото, инструкции

Пристройка всегда полезна в загородном хозяйстве. Под крышей можно обустроить площадку, поленницу, склад материалов и даже зону отдыха — подобие веранды. Поговорим о том, как возвести навес из поликарбоната, примыкающий к дому, фото реальных объектов и 3D-визуализации помогут читателям выбрать подходящее конструктивное решение и дизайн пристройки.

Все о постройке навеса из поликарбоната

Плюсы и минусы материала

Свойства материала

Инструкция по строительству

Сегодня многие компании продают навесы из поликарбоната, во дворе частного дома такая конструкция обычно не вносит диссонанс в общее архитектурно-планировочное решение и хорошо сочетается с основным зданием.

Пристенный навес обойдётся намного дешевле гаража, при этом во время дачного сезона справится с основными функциями последнего, за исключением защиты от угона. Преимущество поликарбоната перед другими покрытиями для кровли, прежде всего, в том, что он пропускает солнечный свет, то есть под навесом нет густой тени. Кроме того, с гладкой поверхности материала отлично скатывается снег: нет риска, что крыша прогнётся или на ней образуются большие сугробы и наледь, падение которых с высоты представляло бы опасность.

Между тем крыша из поликарбоната, даже бесцветного, уменьшает интенсивность УФ-излучения, то есть продлевает срок службы лакокрасочного покрытия автомобиля. Она защищает не только от дождя и снега, но также от града и упавших ветвей. При правильном расчёте несущих конструкций и качественной сборке навес из поликарбоната, пристроенный к дому, выдержит удар сваленного ветром дерева. Итак, с чего начать работы?

Делая навес у дома из поликарбоната своими руками, учитывайте специфические свойства материала.

1. И сотовый и монолитный материал подвержен термическому расширению и сжатию. Поэтому отверстия под крепёж должны быть существенно (на 3-5 мм) больше диаметра шурупов. Последние оснащают так называемой термошайбой из атмосферостойкого пластика, которая плотно прилегает к листу и герметизирует отверстие.
2. Сотовый поликарбонат не очень прочен, и при малом количестве креплений его может сорвать ветром. Поэтому шурупы необходимо располагать с шагом не более 50 см, лучше всего — около 30 см. Монолитные листы намного прочнее, для них рекомендованный шаг креплений оставляет 50-70 см.
3. Сотовый поликарбонат при неправильном монтаже боится влаги. Во время дождей и таяния снега вода может проникать в открытые ячейки, замерзая, разрушать их, проникать дальше и т. д. Поэтому торцы листов нужно закрывать специальными профилями, лентами или герметизировать иным способом (силиконом, полимерной мастикой). Но если торец с открытой ячейкой обращён вниз, его оформляют профилем с перфорацией, чтобы конденсат мог свободно вытекать из отверстий.

К монолитным листам эти правила не относится, их монтируют почти так же, как металлический профнастил, разница заключается лишь в материале герметизирующих шайб (не резина, а прозрачный светостойкий пластик).

До того как на поликарбонат стали наносить покрытие с УФ-фильтром, срок службы материала составлял 7-10 лет. Изготовленные сегодня листы сохраняют прозрачность и прочность в течение 10-15 лет, если находятся  под прямыми солнечными лучами и более 20 лет, если навес расположен с севера от дома или в зоне, затенённой кронами деревьев.

Подготовка площадки

На площадке, где будет расположена постройка, необходимо удалить плодородный слой почвы, ликвидировать неровности. Дальнейшие действия зависят от назначения конструкции. Если вы планируете парковать автомобиль, следует устроить прочное основание, то есть насыпать  пескогравийную подушку толщиной около 20 см и залить бетонную стяжку толщиной 10 см, армируя её дорожной или самостоятельно выполненным каркасом из рифлёных прутков диаметром не менее 6 мм. Далее обычно укладывают брусчатку (на сухой пескоцемент), тротуарную плитку или натуральный камень (на плиточный клей либо крепкий цементно-песчаный раствор). Если же площадка будет пешеходной, без бетонных работ можно обойтись — достаточно слоя геотекстиля, песчаной подушки и покрытия из брусчатки, плитки или камня.

Заметим, что укладывать покрытие можно как на начальном, так и на завершающем этапе строительства, то есть после монтажа кровли.

Устройство дренажа

Не стоит забывать об устройстве линейного дренажа вдоль одной, двух или трёх сторон площадки — в зависимости от интенсивности осадков и типа грунта на участке. Для этого используют пластиковые или фибробетонные лотки с решетчатыми крышками из оцинкованной или нержавеющей стали (чугунные обойдутся намного дороже и они требуются лишь при очень больших расчётных нагрузках). Воду из линейного дренажа отводят в ливневую канализацию, в кювет, на понижающийся рельеф либо в индивидуальный дренажный колодец.

Установка столбов

Навес из поликарбоната, примыкающий к дому, почти всегда имеет каркасную конструкцию и его основой являются стальные, деревянные и (редко) бетонные столбы.  Как правило, при  установке изделий из металла и дерева используют специальные фундаментные элементы — многовитковые винтовые сваи с опорной площадкой или опорным стаканом. Лучше выбирать горячеоцинкованные изделия из стали толщиной 4-5 мм, которые прослужат до 30 лет. Сваи можно завинчивать вручную: трём рабочим вполне по силам за три-четыре часа полностью закончить фундаментные работы.

Иногда приобретают забивные опоры для заборных столбов, однако это ошибка: велик риск, что навес покосится, не выдержав ветровых нагрузок. Также неверно вкапывать сами столбы (с бетонированием или без). При этом вряд ли получится заглубить их более чем на 1 м, то есть постройка будет подвержена воздействию сил морозного пучения и вряд ли уживётся с домом. Вероятнее всего, её приподнимет, что не только испортит облик всего здания, но может привести к деформациям и разрушению поликарбонатной крыши. При значительной площади (более 10 м²) и высоте (более 3 м) столбам необходимо придать дополнительную устойчивость, связав их горизонтальными ригелями, а лучше — подкосами и крестовинами. Если столбы стальные, эти элементы приваривают или крепят болтами, а если деревянные — привинчивают, соединяют врезкой, а также с помощью уголков и более сложных кронштейнов.

Сборка ферм крыши

Конструкция ферм и их геометрия зависит от типа поликарброната. Для сотового материала оптимально подойдут арочные фермы. Дело в том, что сотовые листы приобретают жёсткость, только будучи изогнутыми по радиусу (так, чтобы рёбра усиления были расположены параллельно карнизам). Необходимые конструкции сложно собрать на объекте, так как для этого требуется гибочное и сварочное оборудование. Проще приобрести готовые металлические несущие элементы — заказ охотно выполнит одна из специализированных фирм, слесарная мастерская либо кузница. Но качество изделий необходимо проконтролировать. Сверьтесь с чертежами, обратите внимание на сварные швы и точки (швы должны быть равномерными и непрерывными, точки — располагаться с шагом не более 20 мм), а также на прочность защитного покрытия.

Альтернатива стали — гнуто-клеёные деревянные фермы. Они выглядят красиво и основательно, но обойдутся как минимум в 2,5 раза дороже металлических.

Монолитный поликарбонат может монтироваться на прямые скаты, но требует частой обрешётки — например, при толщине листа 8 мм шаг досок (брусков) должен составлять не более 40 см.

Есть немало фирм, специализирующихся на изготовлении навесов с прозрачным покрытием. Наиболее экономичный путь предполагает заказ у них готовых металлических конструкций, самостоятельную покупку листового поликарбоната и монтаж своими силами.

Монтаж кровельного материала

Сотовый поликарбонат продаётся в рулонах на строительных рынках и в строительных супермаркетах. Оптимальная толщина листа для навеса — 10-14 мм (более тонкие листы предназначены для теплиц). Монолитный поликарбонат продаётся листами размером 125×205 см, 205×305 см и др. Для герметизации стыков при монтаже кровли необходимо приобрести специальные профили (гибкие Н-образные, прямые коньковые).

Узел примыкания

Часто примыкание навеса к стене дома никак не герметизируют. Это допустимо, если стык надёжно укрыт от дождя свесом основный крыши. Однако в любом случае правильнее уплотнить этот стык и при этом защитить стену от намокания. Можно заделать стык кровельным герметиком с армированием полиэтиленовой сеткой или стеклотканью, но выглядеть примыкание будет не очень эстетично, поэтому лучше заказать специальный профиль с лепестковым уплотнителем.

Изготовление навеса к дому из сотового поликарбоната своими руками: чертежи, фото, видео

Изготовление навесов из поликарбоната привлекает своей низкой стоимостью, простотой монтажа и длительным сроком эксплуатации. Навес к дому – оригинальное и практичное функциональное и дизайнерское решение. Применяется полимер двух видов – монолитный и ячеистый (сотовый).

Делаем навес у дома

Задача конструкции – защита от снега, дождя, града, сосулек и солнечных лучей. Козырьки для дома отличаются разнообразием, их варианты можете посмотреть на фото. Навесы могут различаться как по форме, так и по изготовлению. Многообразие их видов позволит им вписаться в любой дизайн (можете убедиться в этом на фото).

С полимером можно работать самостоятельно. Это материал, который легко поддается резке и обработке. Поэтому навес и козырек из полимера очень просто сделать и своими руками (варианты конструкций для дома из полимера сделанных самостоятельно можете посмотреть на фото).

Полимер бывает разных видов. То, какой полимер использовать для навеса, зависит в первую очередь от того, для чего павильон будет использоваться.

1. Волнистый полимер, подходит для изготовления павильона над беседкой или крыльцом, потому что выглядит это красивее.
2. Монолитный карбонат обладает хорошей прозрачностью, через него проникает свет.
3. Сотовый полимер наиболее прочный. Чаще всего можно встретить навесы из сотового поликарбоната.

Навес для отдыха

Козырьки и навесы из поликарбоната

Козырьки или павильоны изготавливаются в виде арки, с двускатной или односкатной крышей, а также с оригинальными геометрическими решениями, перекликающимися с дизайном дома (видите варианты таких навесов на фото). Павильон или козырек можно дополнительно украсить элементами декора.

Козырьки состоят из каркаса и покрытия. Обычно их делают из профильных труб, а покрывают металлическими, пластиковыми или полимерными листами. Козырьки из полимера на металлическом каркасе дополнительно усиливают безопасность при сохранении современного внешнего вида. Прочность таких козырьков позволяет выдерживать большие нагрузки от упавших предметов, снега, ветра, дождя.

Навесы и козырьки из поликарбоната не склонны к деформации. Материал не вреден с точки зрения его химических составляющих, не склонен к спонтанному возгоранию.

Очень удобны козырьки и павильоны из полимера для дач. Благодаря им, можно будет проводить время на улице, не боясь дождя и ветра. Конечно, идеально, когда козырек или павильон планируется вместе с постройкой дома, тогда его удается более гармонично вписать в дизайн.

Строительство навесов к дому своими руками

Павильон к дому можно сделать своими руками или с привлечением специалистов. В любом случае при этом нужно опираться на соответствующие чертежи навесов из поликарбоната.

Если вы заказали постройку павильона, то соответствующий проект вам подготовят, если же нет, то чертеж можно сделать самостоятельно или использовать уже сделанные до вас. В нем обязательно должны быть указаны размеры. На основании чертежей определяется потребность в материалах. После этого могут быть посчитаны затраты на изготовление павильона или козырька своими руками.

На фото приведены чертежи павильона для дома из поликарбоната.

Для постройки навеса самостоятельно будут нужны:

• поликарбонат;
• лопата или бур;
• рулетка;
• уровень;
• пила или лобзик;

• цемент;
• гравий;
• песок;
• защитные ленты;
• труба;
• крепеж.

Стоимость изготовления павильона своими руками считается после разработки проекта.

Строительство павильона делается в несколько этапов (посмотрите видео):

1. Сначала готовится площадка.
2. Потом размечаются и сверлятся места для стоек опоры, после этого балки устанавливают в скважины и бетонируют
3. Через 3 дня выполняют верхнюю обвязку, крепят элементы сооружения, обрабатывают сварочные швы и делают непосредственно монтаж самих листов.
4. При монтаже листов нужно смотреть, с какой стороны наклеена защитная пленка, ее не надо снимать и нужно стараться не повредить. Монтажные работы делаются с транспортной пленкой, ее нужно будет убрать, когда строительство павильона будет закончено. Если павильон сделан из сотового поликарбоната, то нужно будет закрывать торцевые стыки. Если из монолитного, то такой необходимости нет.

Особенности строительства из поликарбоната

Несмотря на то, что поликарбонат легко обрабатывать, его можно обрабатывать только хорошо заточенным инструментом. Дырочки для саморезов должны быть немного больше самореза, а перед тем как их сверлить, не нужно снимать защитную пленку. Работу с материалом нужно осуществлять на твердой поверхности.

Нельзя чтобы материал вибрировал при обработке, иначе его можно повредить. Нужно точно рассчитывать скорость резки поликарбоната. Потому что при высокой скорости обработки электроприборами может иметь место оплавление материала за счет перегрева, при слишком низкой возникнет вибрация и по материалу пойдут трещины.

Автор:
Антон Ермолов

Навес из поликарбоната своими руками

Поликарбонат – сравнительно современный материал, но благодаря своим эксплуатационным характеристикам довольно быстро завоевал доверие потребителей. Конечно основная и самая ценная его особенность – способность пропускать свет. То есть у стекла теперь появилась достойная альтернатива. Поэтому навес к дому из поликарбоната уже не диковинка, а норма, продиктованная жизненной необходимостью, позволяющая экономить электроэнергию. Ведь им легко реализовать прозрачные стены и крышу. При этом относительно простой монтаж даже начинающим мастерам позволяет создавать практически произведения искусства. Отличная гибкость, прочность материала позволяет монтировать достаточно сложные архитектурные решения с необычной геометрией.

Содержание статьи

Какой поликарбонат выбрать для навеса

Как известно, поликарбонат делится на подвиды: сотовый и сплошной. Конечно, для навеса можно взять любой – помещение всё равно «подсобное», особых требований нет. Поэтому в основном, на выбор влияет тип постройки – если требуется конструкция сложной формы, то и поликарбонат берётся более мягкий, податливый.

При этом, какой выбрать поликарбонат для навеса – сотовый или монолитный принципиального значения не имеет.

Однако практика показывает успешную эксплуатацию сплошного профилированного поликарбоната. Его профиль точь-в-точь как у профлиста. Поэтому пристроить такой навес к дому из поликарбоната своими руками совсем несложно.

Как сделать навес из поликарбоната своими руками

Для навесов, установленных обособленно и примыкающих к дому могут использоваться одни и те же приёмы и материалы. Конечно, они должны поддерживать общую дизайнерскую идею, гармонично сочетаться с имеющимися постройками. Вообще кто сказал, что навес должен быть в единственном числе – их вполне может быть несколько. При этом они могут быть абсолютно разными:

• Односкатные навесы – наиболее простая, часто встречающаяся конструкция, примыкающая к дому. Угол наклона крыши часто ориентирован на быстрый сход осадков.
• Двускатные конструкции – конструктивно более сложны, эксплуатируются отдельно стоящими сооружениями.
• Полукруглая – арочная форма навеса. Всегда привлекает своей необычностью и оригинальностью. Актуальна не только для отдельно стоящих построек, но и козырьков, расположенных над входными дверьми домов.
• Купольные и волнообразные формы – отличный декоративный или защитный элемент.
• Многоуровневые конструкции, строятся сугубо для декоративных целей, и никакой функциональности не несут.

Мы же реализуем самый простой односкатный навес, и опишем некоторые особенности более сложных конструкций. Произведём расчет навеса из поликарбоната.

Спланируем работы

Для устройства навеса понадобится изготовить столбы, прогоны, стропила и возможно обрешётку. Всё рассчитывается исходя из высоты и площади. Из неё получается число листов поликарбоната, при этом важно учесть, какой поликарбонат для навеса планируется использовать. Это значит, что профилированная кровля рассчитывается по принципу профлиста, то есть с учётом своей практической ширины.

Подготовим площадку

Как обычно всё начинается с разметки – необходимо прямо на местности обозначить площадь будущего навеса, местоположение опор. Обычно строят навес из поликарбоната во дворе дома. Поэтому возводить опоры нужно только с одной стороны, ведь с другой обычно капитальная стена. Однако, необходимо верно оценить ситуацию – если площадь навеса планируется большая, возможно понадобятся и промежуточные опоры. Их можно устроить в виде поддерживающих колонн, а уменьшить количество устройством дополнительного прогона под стропила.

Схема навеса из поликарбоната

После того как определились с количеством, под них бурятся ямы, которые лучше заранее запланировать ниже глубины промерзания грунта. А на дне, по кругу выбрать землю, тем самым увеличить площадь опоры. Она не позволит свае проседать, ведь снеговая нагрузка на пологом навесе немаленькая. При этом увеличенный диаметр сваи удержит её на заданной глубине во время сезонного пучения грунтов.

Изготовим основание для опор

Перед заливкой свай бетоном устроим им гидроизоляцию – свернём из рубероида цилиндры и поместим их в ямы. Для удобства заливки полезно изготовить загрузочную воронку – опалубка из рубероида прижмётся, это в разы увеличит аккуратность и скорость укладки бетона. Не забудем про арматуру. На этот раз сваи будут заливаться по уровню земли – не забываем, что всё в итоге накроется общей крышей, и нет нужды излишне страховаться.

Однако, монтаж навеса из поликарбоната заключается не только в устройстве крыши. Если пол ещё не запланирован, пришло время определиться – возможно, что понадобятся дополнительные бетонные работы. Например, под плитку необходимо устройство стяжки. Снова всё начинается с разметки – по периметру нужна опалубка:

• Забиваем для неё в землю клинья. После жидкостным или лазерным уровнем отмечаем по ним общую горизонталь.
• Пока свобода передвижений не ограничена досками опалубки, подсыпаем подушку, но не всю площадь – периметр оставляем свободным. Его подсыплем после того, как полностью установим опалубку в горизонт. Для того чтоб работа шла быстро и качественно, доски для неё должны быть кромлёными – будем ровнять бетон по краю доски.
• Распределим и навяжем арматурную сетку, два слоя – без неё укладывать бетон нет никакого смысла. Причём это должна быть именно арматура, а не кладочная сетка, которой часто заменяют арматуру при внутренних работах – здесь «улица» задаёт требования прочности.
• Укладываем бетон, ровняем длинным правилом по краям досок опалубки, добиваясь ровной поверхности. Железнить и заглаживать не нужно, под плитку достаточно хорошо выровненной «шершавой» стяжки.

Если предполагается пол «палубного» типа, то под него полезно сделать бетонные лаги. Такая решётка, сделанная по принципу облегчённого ленточного фундамента, гарантирует долгую эксплуатацию пола без перекосов и провалов.

Подготовка, для того чтоб пристроить к дому навес из поликарбоната окончена – переходим к установке опор.

Опоры – столбы

До этого времени мы намеренно не занимались столбами, чтоб после подготовки их изготовить абсолютно одинаковыми и все как один установить на бетонные основания. Это автоматически задаст верхний горизонтальный уровень, а значит не потребуется их пилить на высоте. Так как основание изготовлено бетонное, сам кровельный материал имеет большой срок эксплуатации, выходит, что в качестве материала для конструктивных элементов предпочтительно рассматривать металл. Однако при желании реально построить и деревянный навес из поликарбоната, просто дерево необходимо защитить. При этом часто бывает, что навес сам собой переквалифицируется в уютную беседку. Ведь дерево создаёт атмосферу домашнего комфорта.

Наши столбы будут из металла. Для них хорошо подойдёт профильная труба, а если использовать «нкт», то прочности будет даже с избытком:

• Режем их в размер. Если будем крепить в бетон анкерами, приварим к столбам нижние площадки с отверстиями. Но можно просто привариться к арматуре столбов.
• Столбы необходимо тщательно откорректировать в строго вертикальное положение.
• Укладываем и привариваем поверх столбов перемычку из такой же трубы – «лежанку» для стропил.

После этого на капитальной стене дома анкерами крепим подвесные опоры – «гнёзда» под стропила. Сплошной «лежень» специально под них смысла делать нет.

Стропила и форма навеса

Однако всё это справедливо, когда строится односкатный навес из поликарбоната. Но стропила – ключевой момент, ведь их форма определяет общую конфигурацию крыши:

• Если расстояния сравнительно небольшие, то простые прямые стропила зададут ровную плоскость.
• Когда площадь навеса большая, стропила могут прогнуться под тяжестью снега. Чтоб избежать промежуточных опор и увеличить прочность, можно применить стропильные фермы. Здесь важно правильно оценить возможности конструкции. В идеале стропильная система должна быть жёсткой, чтоб исключить прогибы, излишние напряжения поликарбоната.
• А стропильные фермы в свою очередь могут быть любой формы. Таким образом легко создаётся прямой, асимметричный или арочный навес из поликарбоната. Однако для крыши изогнутой формы нужно выбрать сотовый поликарбонат небольшой толщины. Он более гибок и податлив по сравнению с другими видами.

Раскрепим готовые стропила: одной стороной уложим в опоры на капитальной стене дома, другой разложим на горизонтальной перемычке столбов.

Набьём обрешётку

Профилированный поликарбонат сравнительно мягкий материал. Его легко продавить, но за счёт собственной упругости он сразу восстанавливает первоначальную форму. Поэтому прямо на стропила его не постелить, необходима обрешётка. Причём широкая – лучше из досок.

Для обрешётки возьмём обрезную дюймовку шириной 10-15 см. Предварительно отшлифовав, обработаем антисептиком и пропиткой против возгорания. Видимые стороны хорошо покрасить защитной фасадной краской семейства «белинка». С подобной обрешёткой надёжность конструкции значительно повышается, уже не очень-то важна сама толщина поликарбоната для навеса. Шаг выбирается произвольный, однако нелогично, когда он меньше ширины доски. Для него более подходит размер в одну или две ширины доски обрешётки.

Покроем поликарбонатом

Закрываем навес поликарбонатом. Приворачиваем на кровельные саморезы с резиновыми шайбами. Все действия стандартные, как для работы с профлистом:

• Укладываем нижний ряд, но не крепим самый верх листа.
• Монтируем второй и последующие ряды. Верх листов проворачиваем, когда он будет уже накрыт следующим.

Лёгкий навес из поликарбоната — видео

В добавок к приведенной инструкции предлагаем вам визуально оценить все этапы строительства навеса.

Адаптируем готовый навес

Если к дому уже пристроен навес – стоит задуматься не о том, как сделать навес из поликарбоната, а как проще заменить его кровлю.

Тем более, что это намного проще, чем строить всё «с нуля». Определим порядок действий:

• После демонтажа кровли первым делом проверяем горизонтальное положение столбов и горизонтальное положение прогонов.
• Если нашлись недостатки – исправляем. Для этого домкратим столбы и подливаем бетоном, чтоб не проседали. Параллельно правим вертикали, возможно для этого понадобиться пробурить и забетонить новые сваи. Это даже лучше – сразу исправим ненадёжные места.
• Оцениваем состояние стропил, если есть предпосылки для прогиба – готовим новые дополнительные столбы и прогон. Однако, не лишним будет проработать вариант изготовления стропильных ферм.
• Проверяем состояние и правильность монтажа обрешётки, по необходимости прореживаем или наоборот добавляем. Не забываем защищать пропитками и облагораживать краской по дереву.
• После реанимационных мер уточняем, какая толщина поликарбоната для навеса будет наиболее подходящей. После монтируем выбранный кровельный материал.

Уход за навесом

Как любой другой, навес для крыльца из поликарбоната нуждается в водоотведении. Поэтому сразу по готовности кровли необходимо смонтировать водосточные желоба, трубы и обеспечить водоотведение. Затягивать с этим не стоит, так как сырость всегда губительно влияет на бетонные конструкции – замерзая, сырой грунт вспучивается значительно сильней, с лёгкостью ломая при этом и более значимые, массивные конструкции.

Сам профилированный поликарбонат в своём роде лучший поликарбонат для навеса и в каком-то специальном обслуживании не нуждается. Поэтому уход за навесом чаще всего заключается в контроле вертикального и горизонтального положения прогонов и столбов. При этом регулярно обновляется лакокрасочный слой конструктивных элементов.

Что в итоге

Очевидно, что не так уж и трудно построить навес из поликарбоната своими руками, чертежи и схемы любого из вариантов находятся в свободном доступе. Причём, первоначально построив относительно простой вариант, его всегда можно дополнить декоративными элементами – постройки подобного типа легко превращаются в респектабельные функциональные помещения.

Прозрачный навес из поликарбоната своими руками — чертежи | Своими руками

Сейчас все более популярными становятся покрытия из легкого материала, поликарбоната, благодаря его легкости, гибкости, полупрозрачности и широкой цветовой гамме. Легкие постройки из этого материала выглядят элегантно, не перегружают ландшафт, удачно вписываются в окружающую природу, а также просты в установке.

Разница между видами поликарбоната

Этот современный полимерный материал выпускается двух типов: монолитный (лист) и сотовый .Они существенно отличаются друг от друга, но, пожалуй, интереснее рассмотреть сотовый поликарбонат, дающий возможность создавать современные светопрозрачные крыши, с которыми вряд ли будут сравниваться материалы прошлых лет.

Свойства поликарбоната напрямую зависят от конструкции: сотовые панели полые и имеют меньший удельный вес, чем монолитные.

Соответственно и стоимость листов разная: первый будет намного дешевле.Сотовый поликарбонат представляет собой изделие из двух слоев, соединенных между собой лентами жесткости в виде сот. Толщина листов варьируется от 4 до 36 мм. Самый тонкий, 4 мм, применяется для рекламных конструкций, теплиц, а поликарбонат толщиной 6-8-10 мм хорошо зарекомендовал себя на дачных участках в виде покрытия для навесов.

Панели из сотового поликарбоната не бьются, в отличие от стекла, морозоустойчивы, выдерживают сильные морозы, значительный нагрев, снеговые и ветровые нагрузки.Воздушная прослойка — отличный теплоизолятор.

Из поликарбоната можно создавать самые разные конструкции на даче (рис. 2, 3, 4), сложные и интересные по форме, легко возводимые в натуральном виде. Это может быть навес для машины (рис. 6), беседка, теплица или любое дачное сооружение, в том числе вход в дом (рис. 5) и конструкция мансардного этажа.

Светлая кровля как элемент интерьера придает помещению легкость и воздушность, но в связи с тем, что поликарбонат — очень легкий материал, необходимо уделять особое внимание креплению его на несущие конструкции.

Смотрите также: Навес на баню из сотового поликарбоната своими руками

Опоры для навесов из поликарбоната

Особое внимание следует уделить выбору несущей конструкции для «легкой» кровли. Порыв ветра вообще, казалось бы, не ураганная сила создает перепад давления, который может оторвать крышу площадью десять, а то и двадцать квадратных метров. Легкие материалы обычно не обладают очень высокой прочностью.

Соответственно, такие материалы требуют серьезного отношения к их креплению к опорам.Очень важно учитывать, на каком расстоянии устанавливаются несущие конструкции кровли, а также как крепится это покрытие. К сожалению, стандартные «пресс-шайбы» — это пластиковые накладки для обычных саморезов — не всегда

может гарантировать надежность кровли. В наших климатических условиях необходимо обеспечить более надежное крепление покрытия. Например, это можно сделать с помощью алюминиевого профиля (рис. 1, 5). Не стоит забывать и о стандартных элементах поликарбоната, таких как старт-финишные профили, стыковка «Н» и угловые соединения.Эти элементы обеспечивают герметичность как самого материала, так и горизонтальной и наклонной кровли в целом.

Но также нужно помнить, что сотовый поликарбонат может иметь разные прочностные характеристики и разную толщину, как было сказано выше. Соответственно, прочность и цена таких материалов сильно различаются. Если не использовать старт-финишный профиль или перфорированную ленту, поликарбонат можно залить водой, и, что еще хуже, эта жидкость может распускаться, что испортит красоту полупрозрачной кровли.

Кроме того, необходимо учитывать, что при установке конструкций из поликарбоната используется специальный герметик, который имеет повышенную адгезию к этому материалу и не причиняет ему вреда.

Отметим, что конструкции из сотового поликарбоната могут быть практически любой формы — куполообразной, плоской — и практически любой, поскольку этот материал легко поддается обработке и гибке, что позволяет создавать из него оригинальные конструкции. Таким образом, форма и тип возводимого здания зависит только от фантазии и умения разместить его на участке, получая практически полную свободу для творчества.

Какой цвет выбрать?

Не менее важен выбор цвета материала, который связан со степенью передачи света и тепла в комнату, покрытую этим материалом.

Самыми популярными и востребованными являются прозрачные и дымчатые цвета. Цветной материал имеет светопропускную способность в пределах 30-60%. Более темные цвета полимера пропускают меньше света, чем светлые. Это дает возможность регулировать уровень освещенности в помещении, создавая комфортные условия для отдыха.

Если конструкция представляет собой небольшой козырек с малым радиусом изгиба, то сильное давление атмосферных осадков на поверхность козырька исключено. Поэтому достаточно использовать лист поликарбоната толщиной 4-6 мм. Такой строительный материал лучше использовать для защиты козырьков крыши над крыльцом, над калиткой ворот, используя каркас из металлических ферм (рисунок 5).

Листы поликарбоната толщиной 6-8 мм выдерживают снежный покров до 10-12 см, но снег следует соскребать с крыши по мере необходимости.Поликарбонат такой толщины применяют для теплиц, арочных переходов и навесов (рис. 7, 8). Для страны с суровым климатом предпочтительнее использование более прочного материала: тонкий лист поликарбоната под воздействием низких температур, порывов ветра и давления, скопившиеся на поверхности атмосферных осадков, может деформироваться (прогнуться в ) до образования трещин, которые можно наблюдать на протяжении нескольких последних лет на примере теплиц на дачных участках. В покрытии теплицы используется 4-миллиметровый поликарбонат, зимой снег не убирают.

Поликарбонат толщиной более 10 мм обладает высокими прочностными и противоударными свойствами. Например, листы поликарбоната толщиной 16 мм уже можно использовать в промышленных зданиях — для изготовления легких крыш больших площадей, подверженных большим нагрузкам. Зимой кровли из такого материала также необходимо периодически чистить, чтобы снежный покров не превышал 50 см.

Для каждой металлоконструкции листы подбираются с учетом доступной площади конструкции и возможных нагрузок.Шаг продольных несущих опор рамы должен быть не более 700 мм. Что касается шага между поперечными элементами, то его нужно рассчитывать в зависимости от угла наклона конструкции и толщины выбранного материала. При толщине поликарбоната 8-16 мм шаг должен быть не более 1 м, если толщина менее 8 мм, то шаг менее 70 см.

И последний момент, который важно знать: при креплении листов сотового поликарбоната отверстие под крепежный винт должно быть на несколько миллиметров (2-4 мм) больше диаметра самореза.В этом случае предусмотрена возможность контролировать термическое изменение материала. Отверстие должно находиться от края панели на расстоянии не менее 40 мм (рисунок 5).

Смотрите также: Прозрачный навес над террасой на даче своими руками

Навесы из поликарбоната своими руками — варианты, конструкции и чертежи

Укрытие из поликарбоната своими руками: видео

© Автор: В.Страшнов. архитектор

ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ, И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВЫЕ.БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

Подписывайтесь на обновления в наших группах и делитесь.

Давай дружить!

ИСПОЛЬЗОВАНИЕ ЛИСТОВ ПОЛИКАРБОНАТА В ДОМАШНИХ ПРОЕКТАХ «Сделай сам»

Листы поликарбоната прочные и ударопрочные, что делает их идеальными для любых домашних проектов «сделай сам», где прочность важна. В этот список может входить все, от крыш и навесов до заборов и теплиц.

Многие из этих проектов не так сложны, как может показаться на первый взгляд. Вы можете разрезать поликарбонатные листы по размеру, чтобы они уже были в той форме, в которой они вам нужны. Затем вы можете просто собрать их вместе или установить в определенном месте вокруг вашей собственности. Вам могут понадобиться дополнительные материалы или обрамление, чтобы эти проекты заработали. Но с правильными инструментами и знаниями вы можете легко улучшить внешний вид и удобство использования вашей собственности.

Если вы заинтересованы в использовании листов поликарбоната в некоторых проектах по благоустройству дома, вот несколько лучших способов максимально использовать этот удивительный материал.

Использование листов поликарбоната в навесах и кровлях

Если вы хотите обеспечить некоторую видимость вверх в своем доме или на открытом воздухе, поликарбонатные листы могут дать ответ. Вы можете использовать листы, обрезанные до относительно небольшого размера, и установить их над патио, дверями или местами для отдыха на открытом воздухе, чтобы они служили прочным и долговечным навесом. Поскольку материал естественно прозрачный, он обеспечивает защиту от дождя и непогоды, не закрывая полностью солнце или окружающий вид.

Листы поликарбоната также могут использоваться как часть кровельных конструкций для таких вещей, как сараи, сараи, склады или дворы. Прочность термопласта делает его идеальным решением для защиты этих пространств от дождя, снега, льда и даже града. Несмотря на то, что он предлагает непревзойденную прочность, он также обеспечивает большую видимость и свет. Таким образом, вы по-прежнему можете наслаждаться видом или ощущением пребывания на улице, находясь внутри защищенного пространства. С ними также, как правило, легче работать, чем с традиционными кровельными материалами, поскольку вы можете просто добавить большие панели, вместо того, чтобы устанавливать тонны индивидуальной черепицы.

Можно использовать поликарбонат для ограждения

Еще один наружный проект «сделай сам», поликарбонатные листы могут служить своего рода забором вокруг границы участка или особого объекта в вашем дворе. Например, вы можете установить их вокруг бассейна или игровой площадки, чтобы собаки или маленькие дети не забредали в эти места без присмотра.

К преимуществам заборов из поликарбоната можно отнести долговечность и обзорность. Поскольку материал такой прочный, он способен выдерживать экстремальные погодные условия и даже мусор от сильного ветра.Его также довольно легко чистить и поддерживать на протяжении многих лет, поскольку его не нужно красить или шлифовать, как деревянное ограждение.

Кроме того, поликарбонат по-прежнему позволяет вам наслаждаться полной видимостью во всем дворе или расширять обзор за пределы вашей территории. Это может быть полезно для тех, кто живет в районах, окруженных великолепными пейзажами, или для родителей, которые хотят иметь возможность следить за своими детьми, играющими на улице, даже когда они находятся в другой части дома.Эта функция также делает его идеальным для тех, кто хочет немного защиты и конфиденциальности, не будучи полностью отрезанным от своих соседей.

Использование двойных стенок или поликарбоната для теплицы

Для тех, кто хочет разводить огород или выращивать себе пищу в домашних условиях, листы поликарбоната могут стать идеальным продуктом для строительства теплицы прямо на вашем участке. Он легкий и легко режется, что делает его идеальным для таких сложных проектов, где вам может потребоваться обработка большого количества материалов.

Поскольку поликарбонат является прозрачным, он пропускает много света, чтобы поддерживать здоровый рост в самых разных помещениях. Но он все еще достаточно тверд, чтобы удерживать тепло внутри. Таким образом, это может даже помочь вам вырастить или сохранить здоровье определенных растений в осенние и зимние месяцы.

Для этого проекта вам может потребоваться изрядное количество листов поликарбоната, обрезанных по размеру. Затем вы можете соединить их вместе, чтобы сформировать конструкцию боковин и крыши. Или вы можете даже использовать другие материалы для создания каркаса или основания конструкции, а затем использовать поликарбонат для крыши и некоторых стен, чтобы впустить достаточно света.

Вы можете создать теплицу практически любого размера. Так что, если у вас есть тонна места на вашем участке и вы хотите выращивать большое разнообразие овощей, цветов или растений, вы можете построить большую конструкцию, которая полностью обрамлена и закрыта. Но если у вас нет тонны места Чтобы работать и вам просто нужно место для выращивания нескольких растений, требующих дополнительного света и тепла, вы можете построить крошечную конструкцию, достаточно большую для ваших растений. Вы даже можете надеть верхнюю часть на петли, чтобы открывать ее для подачи воды и удобрений, а не заходить внутрь для ухода за садом.

Если вы планируете домашние проекты «сделай сам», в которых можно использовать листы поликарбоната или двустенные стены, ShapesPlastics может помочь. Мы предлагаем разнообразные пластмассовые материалы, идеально подходящие для тех, кто ищет надежные и удобные решения. Наш ассортимент продукции включает поликарбонат, гофрированный пластик, акрил, пенопласт, ПВХ и многое другое. Эти прочные изделия подходят для ваших конкретных требований по размеру и могут использоваться для всего, от вывесок до проектов, связанных с хобби. Чтобы начать свой следующий домашний проект DIY, просмотрите выбор листов поликарбоната на нашем веб-сайте или свяжитесь с членом нашей дружной команды сегодня.

Сделай сам беседка с прозрачным гофрированным покрытием, прикрепленная к дому и существующей террасе

Покрытие нашей колоды было в списке дел с прошлого года, когда мы перекрасили нашу старую колоду новой краской и морилкой. Для этого проекта мы построили крытую беседку своими руками, прикрепленную к дому и прикрепленную к существующей террасе. Затем мы накрыли перголу своими руками прозрачными гофрированными пластиковыми кровельными листами, чтобы создать сухое, солнечное жилое пространство на открытом воздухе. Вот полное руководство по созданию прозрачной гофрированной крытой беседки, прикрепленной к дому и существующей террасе!

Фото до и после

Слева вы можете видеть колоду до того, как мы ее окрасили и покрасили, а затем колоду до того, как мы добавили беседку.На фото справа изображена площадка с готовой перголой.

Вы готовы к уроку? Сначала нужно было вырвать эту беседку. После этого мы были готовы начать. Вот полное руководство по перголе, сделанному своими руками!

Инструменты:

• Циркулярная пила
• Сверло
• Угловое сверло со шнековым сверлом 5/8 ″ x 16 ″

Шаг 1: Постройте перголу

Сначала вам нужно установить вертикальные опоры и горизонтальную балку.Просто убедитесь, что вам не придется менять крышу в ближайшее время, прежде чем начать! Всегда имеет смысл просто проверить прочность конструкции вокруг опор. Достаточно лишь беглого осмотра окрестностей. Вы можете оторвать существующие опоры для настила и использовать прочную опору, однако мы решили расширить существующие опоры с помощью кронштейна. Что касается древесины, вы можете использовать обработанную под давлением древесину или кедр. Древесина, обработанная под давлением, намного дешевле и бывает либо с надрезом, либо без надреза.Мы выбрали необрезанный (хотя это немного дороже, чем надрезанный) на всех деталях, кроме балки (потому что она не была доступна в нашей области), а затем обернули балку кедром размером 1 × 6 дюймов, чтобы скрыть надрезы.

Принадлежности:

• Кронштейны опоры столбов для дерева 4 × 4 ″ (2)
• Вертикальные деревянные опоры 4 × 4 ″ (2) мы разрезали 10-футовую балку на 1/2 и использовали длину 5 футов, чтобы достичь желаемой высоты 8 ′ На конце нашей беседки
• Горизонтальная опорная балка 4 × 6 ″ (1) мы использовали 16 ′ балку, ширина нашей палубы
• 2 × 6 ″ деревянные доски для крепления к дом в качестве бухгалтерской книги (1) мы использовали доску длиной 16 футов
• деревянные балки 2 × 4 ″ (9) мы использовали 12-дюймовые длинные деревянные рейки, расположенные на расстоянии 24 ″ друг от друга по ширине 16 футов. настила (всего мы использовали 9)
• дерево 2 × 4 ″ — длина 8 футов (2) мы использовали их, чтобы добавить дополнительную опору к вертикальным опорам 4 × 4 ″
• 2-дюймовые x 4- в тройной цинковой подвесной балке 18-го калибра — чтобы прикрепить деревянные рейки к дому (9) , вам понадобится по одной на каждую деревянную рейку, которую вы прикрепляете к дому
• 5-2 / 7-в 1 Стропильные стропильные скобы с тройным цинком 8-го калибра — для крепления балок балки к горизонтальной опорной балке (9) вам понадобится по одной для каждой деревянной перекладины, которую вы прикрепляете к балке.
• Крепеж 5-дюймовой балки, 5/16 ″ С покрытием с шестигранной головкой (7) используйте столько, сколько вы считаете необходимым, мы использовали 7, отстоящие друг от друга на 24 дюйма
• 8-дюймовые болты с шестигранной головкой (4)

Обратите внимание, что мы просто вкрутили балку в 4 × 4 ″ опоры с использованием 8 ″ болтов (по 2 на стойку) для фиксации их крепления.Временные опоры должны удерживать эту конструкцию на месте, пока она не будет прикреплена к дому.

После того, как опоры и балка поставлены на место, можно приступить к ее прикреплению к дому. Мы использовали кусок дерева размером 2 × 4 дюйма длиной 16 футов, который мы прикрепили к дому болтами, а затем разместили планки длиной 9 × 12 дюймов 2 × 4 дюйма на расстоянии 24 дюйма друг от друга. Сайдинг не снимался — болты достаточно крепкие, чтобы пройти через сайдинг в каркас. Мы выбрали эту высоту для нашей балки, потому что она соответствует потолку, где, как мы знаем, будет деревянный каркас для поддержки крепления крыши.

Шаг 2: Установите прозрачную гофрированную крышу

Затем вы установите деревянные опоры крыши поверх деревянных реек, а затем установите прозрачную гофрированную крышу поверх этих опор крыши. Что касается покраски, вы должны хотя бы покрасить деревянные опоры крыши перед их установкой, потому что после того, как крыша будет прикреплена, ее будет очень трудно красить, а верхнюю часть покрасить невозможно (что вы можете видеть сверху).

Принадлежности:

• Гофрированные кровельные панели (8) мы использовали панели шириной 8x 26 дюймов и длиной 12 футов от Home Depot (торговая марка Palruf — 26 дюймов.x 12 футов. Прозрачная кровельная панель из ПВХ)
• Горизонтальные пластиковые закрывающие планки, упаковки по 6 (8) , мы использовали 8 упаковок по 6 штук, чтобы покрыть наши 4 кровельные опоры длиной 16 футов каждая
• 2 × 2 ″ деревянные кровельные опоры (4) мы использовали длины 8x 8 футов, но вы могли использовать длину 4x 16 дюймов или любую длину, необходимую для вашего проекта, чтобы создать как минимум 4 кровельные опоры сверху
• 1,5 ″ шурупы для настила (100)
• Крепежные винты 1,5 дюйма (100)

Шаг 3: Покраска

Мы использовали ту же краску, что и раньше красили палубу, которую легко красить и которая долговечна для наружных работ: Glidden Premium Exterior Paint, сатин, белый.Мы использовали комбинацию валиков и щеток, следя за тем, чтобы во время работы наша дека была покрыта тряпками. Сама картина заняла почти целый день.

Завершенный проект

Как приятно иметь крытую перголу своими руками с чистой гофрированной крышей. Теперь безжалостный дождь в Сиэтле не помешает нам наслаждаться отдыхом на природе круглый год! Этот проект «сделай сам» занял у нас всего 3 дня и был довольно простым.Надеюсь, это поможет вам в вашей собственной перголе своими руками и установке чистой гофрированной крыши!

Ответы на некоторые вопросы моих читателей:

• Этот проект обошелся нам ок. 800 долларов, хотя у нас уже были все электроинструменты.
• Наша платформа имеет ширину 16 футов и глубину 10 футов
• Крыша марки Palruf, мы нашли ее в Home Depot
• Мы не снимали сайдинг, мы прикрепили гроссбух напрямую в сайдинг дома
• Высота от настила до верха ригеля дома составляет 9 футов, что создает разницу примерно в 1 фут от дома до края беседки, и идеально подходит для уклона чтобы дождь стекал должным образом (даже во время сильного дождя, который мы видим в Вашингтоне)
• Край гофрированной пластиковой крыши немного нависает над последней опорой, чтобы выровняться с краями нашего дома, который немного дальше, чем настил перила — это было просто вопросом эстетического предпочтения, когда мы это сделали — мы фактически планируем добавить больше кровли еще дальше, чтобы защитить от дождя, капающего с края на палубу
• Опорные планки для кровли расположены примерно на 24 ″ отдельно.Мы центрировали первую, а затем равномерно разносили ее с обеих сторон, за исключением последней опоры с одной стороны, которая должна была быть немного ближе, чтобы выровняться с ригелем примерно на 22 дюйма (самая дальняя часть дома, к которой мы могли ее прикрепить). Мы хотели, чтобы они были как можно более ровными, а внешние планки совпадали с перилами настила
• Мы сделали 4 поперечных опоры, мы могли бы добавить больше или сделать меньше, мы просто догадались, и пока это кажется идеальным количеством места
• Этот проект обошелся нам примерно в 800 долларов на дерево, кровлю, краску и все материалы — инструменты у нас уже были
• У нас они были в течение года, и пока нет утечек или отверстий
• Его нужно аккуратно смыть распылителем. реже всего ежегодно из-за мха из желоба второго этажа, который падает на него
• В прошлом году у нас был сильный снегопад 2 недели, и он не повредил беседку

Купить эту публикацию:

Поделиться:

DIY Flat Pergola Roof (Как поставить крышу на плоскую беседку)

Я люблю беседку на заднем дворе.Мне нравится свет, который дает открытый потолок. Но я не люблю, когда на меня идет дождь. Поэтому я нашел решение, которое позволяет мне укрыться от дождя и при этом видеть небо над головой — прозрачные кровельные панели из поликарбоната. Затем мне оставалось только придумать, как поставить крышу на плоскую беседку, и все было готово!

Некоторое время назад я опубликовал несколько идей водонепроницаемого покрытия для беседок, потому что искал вдохновение для покрытия перголы над зоной гриля на заднем дворе.

Я не так часто использую это место во время дождя, поэтому вы можете спросить, зачем мне для этого водонепроницаемое покрытие.

После каждого дождя столешница и гриль покрываются листьями и кусочками цветов, которые необходимо смыть, прежде чем снова использовать гриль. Из-за чего я не хочу так сильно пользоваться грилем 🙂

Плюс, было бы неплохо не промокнуть, если ливень случится прямо во время готовки (что, кажется, случается каждый год на моем обеде 4 июля. ).

В общем, я наконец решил, какую крышу поставить, и установил ее. И я очень доволен тем, как все получилось.

В итоге я остановился на прозрачных гофрированных кровельных панелях из поликарбоната, которые вы можете установить прямо поверх существующей беседки… это именно то, что я хотел.

Продолжайте читать, чтобы узнать, как поставить крышу на беседку.

Принадлежности

Это сообщение может содержать партнерские ссылки. Мы взимаем небольшую комиссию, если вы покупаете товары по этим ссылкам (без дополнительных затрат для вас).Как партнер Amazon, я зарабатываю на соответствующих покупках. Но мы рекомендуем только те продукты, которые использовали бы сами. Для получения дополнительной информации щелкните здесь, чтобы увидеть наши раскрытия.

Материалы

Инструменты

• Аккумуляторная отвертка с регулируемой скоростью — для установки панелей потребуется использовать низкие скорости, поэтому важен параметр переменной скорости
• сверло 1/4 ″
• 1/4 ″ гаечная отвертка *

1 | Решите, в каком направлении устанавливать панели

Если ваша крыша беседки имеет наклон или прикреплена к дому, направление панелей определяется за вас.Канавки должны быть направлены под уклон и в сторону от дома.

Однако, если у вас есть отдельно стоящая беседка с плоской крышей (как у меня), вам нужно решить, в какую сторону будут проходить канавки. Это также определяет, в какую сторону будет стекать вода.

Я решил, что канавки идут спереди назад, в основном потому, что я могу использовать 8-дюймовые кровельные панели, чтобы покрыть все расстояние, не требуя каких-либо продольных стыков.

Еще одним соображением может быть направление, в котором проходят доски вашей беседки.Горизонтальные закрывающие полосы необходимо установить поверх параллельных досок, расстояние между которыми составляет менее 3 футов. Так что, если доски наверху вашей беседки идут в неправильном направлении, вам нужно будет добавить сверху еще несколько.

2 | Добавьте уклона к плоской перголе

Эти кровельные панели предназначены для установки на наклонной крыше, а не на плоской.

Поскольку у моей беседки нет наклона, я хотел добавить что-то, что хотя бы предотвратило образование луж в середине крыши.

Согласно инструкциям производителя, шаг должен составлять 1 1/2 дюйма на каждый фут обшивки.

Моя крыша беседки имеет ширину около 7 футов. Таким образом, чтобы поднять крышу с одного конца, потребуется падение на 10 1/2 дюймов! Я подумал, что это будет выглядеть довольно странно.

Поэтому я решил поднять крышу посередине беседки, а не на одном ее конце.

Разрезав панели пополам и установив ребристый колпак вдоль верха, я смог сократить длину панели до 3 1/2 футов с каждой стороны.Согласно инструкциям производителя, это означает, что угол наклона составляет около 5 дюймов.

Поскольку я живу в районе, где не бывает много снега, я решил пойти еще с меньшим уклоном — 1 1/2 дюйма.

Для этого я установил доску размером 2 x 2 дюйма наверху моей беседки, идущую прямо посередине.

И я сэкономил немного денег. Поскольку панели гибкие, они изгибаются над средней доской, не требуя при этом никаких коньковых заглушек.

Теоретически мне следовало заделать кровельные панели вдоль перекрытий, чтобы вода не просачивалась.Но поскольку я не особо беспокоюсь о том, чтобы сделать его полностью водонепроницаемым, я не стал беспокоиться.

Если вы живете в районе с большим количеством снега, возможно, вы захотите создать больший уклон, чем я. Но я думаю, что вы могли бы использовать аналогичную идею, разрезав панели пополам. Затем устанавливаем более высокую среднюю доску, дополнительные поддерживающие доски на более низкой высоте для поддержки панели и добавляем коньковые заглушки на пике, чтобы запечатать верх.

3 | Как установить прозрачные пластиковые кровельные панели

Если вы хотите увидеть стандартный метод установки, это видео — хорошее место для начала:

Прикрепите горизонтальные закрывающие полосы

Первый шаг — прикрепить горизонтальные планки закрытия до верхней части беседки.

Для этого вам понадобятся шурупы для дерева. Лучше всего они работают, если на них есть шайбы, чтобы они не вытягивались сквозь пластиковые закрывающие полоски.

Совместите конец одной из горизонтальных закрывающих полос с краем беседки. Убедитесь, что он идет прямо вдоль балки.

Прикрутите его к балке в нижних частях закрывающей планки.

Когда вы дойдете до конца первой полосы, прикрепите следующую полосу и продолжайте прикручивать ее к балке, пока не дойдете до конца рамы перголы.

После завершения первого ряда отрежьте лишнюю закрывающую полосу ножницами для жести.

Затем перейдите к следующей строке. В идеале он должен быть на расстоянии 2 футов от первой полосы, но может быть и на расстоянии до 3 футов.

Важно убедиться, что холмы и долины выстроены прямо напротив друг друга. В противном случае у вас не получится уложить гофрированную кровлю ровно, как положено.

Продолжайте добавлять горизонтальные закрывающие полосы, пока не пройдете через верх перголы.

Прикрепите вертикальные закрывающие полосы

После установки всех горизонтальных закрывающих полос добавьте вертикальные закрывающие полосы.

Если панели крыши заканчиваются на краю каркаса беседки, выровняйте вертикальные закрывающие полосы вдоль конца между последней приподнятой частью горизонтальных полос.

Отрежьте вертикальные закрывающие полосы до нужной длины с помощью ножниц для жести.

Поскольку моя крыша беседки выходит за пределы рамы, я использовал вертикальные закрывающие полосы, чтобы прикрепить края панели к выступающим стропилам.

Если вы делаете это, убедитесь, что вы устанавливаете только вертикальные закрывающие полосы на стропилах, которые совпадают с выступающей частью горизонтальных закрывающих полос.

Привинтите кровельные панели

Тогда вы готовы приступить к прикреплению панелей.

Поднимите первую панель так, чтобы она лежала прямо поперек горизонтальных опор, а последняя приподнятая канавка проходила поверх вертикальной полосы (если они у вас есть).

Убедитесь, что у вас правильная сторона.На панели должна быть этикетка, указывающая, с какой стороны. Удалите этикетку перед тем, как прикрепить панель.

Так как моя панель была немного больше моей перголы, я позволил ей свисать с обеих сторон. Таким образом, если моя крыша не идеально квадратная (а я почти уверен, что это не так), я могу позже обрезать панели, чтобы они закончились на краю линии крыши перголы.

Затем используйте сверло на четверть дюйма, чтобы просверлить отверстия в панели, где будут проходить винты. Эти винты будут установлены в приподнятой части горизонтальных опор и вдоль вертикальных опор.

Вам не нужен винт на каждом выступе горизонтальной закрывающей планки.

Для полос, идущих вдоль внешних краев крыши перголы, вставьте винт в каждую другую приподнятую секцию.

Для закрывающих планок, которые находятся в середине крыши перголы, вставьте винт в каждую третью выступающую часть.

Затем вкрутите винты с прорезиненными шайбами, используя торцевую коронку.

Шайба должна плотно прилегать к пластиковой кровельной панели, но не настолько плотно, чтобы на панели образовалась ямка.

Когда вы дойдете до края, где будет соединяться следующая панель, еще не ввинчивайте винты.

Установите следующую панель так, чтобы первая приподнятая часть новой панели перекрывала последнюю приподнятую часть старой панели.

Просверлите отверстия в новой панели, как в первой. Затем прикрепите первую и вторую панели внахлест к каркасу беседки.

Продолжайте укладывать панели, пока не пройдете всю крышу перголы.

Обрезка кромок

Когда вы закончите, обрежьте любые кромки кровельных панелей с помощью сильных ножниц или ножниц для жести.

Если вы уверены, что ваша крыша-беседка квадратная и у вас хорошо получается измерять, вы можете выполнить этот шаг, прежде чем устанавливать панели. Что облегчило бы резку.

Но делать это потом, чтобы убедиться, что крыша точно подходит по размеру.

И вот, готово.

На весь этот проект по его установке у меня ушло меньше дня. Так что это был очень быстрый и простой способ поставить крышу на мою беседку.

Мне нравится, что вы можете видеть сквозь панели.

Я немного подрезал углы, чтобы не было такого большого куска кровельной панели без опоры. Я думаю, что это может вызвать проблемы, если подует сильный ветер.

И это тоже не так очевидно спереди.

Думаю, это того стоило!

Другие проекты на открытом воздухе, которые могут вам понравиться

У вас есть комментарии или вопросы о том, как поставить прозрачную крышу на беседку? Расскажите нам в разделе ниже.

Поделиться — это забота!

Установка прозрачной пергольной крыши

Установка прозрачной пергольной крыши было лучшим решением на свете.Наш боковой двор превратился в патио на три сезона, которым мы можем наслаждаться в любую погоду.

Нам нравится наша новая пергола в патио, но единственное, что могло ее улучшить, — это установка прозрачной крыши перголы. Теперь, даже если решит дождь в течение целого месяца (как это было в сентябре), мы все равно можем наслаждаться посиделками во внутреннем дворике.

Добавление крыши к беседке кажется большим делом, но мы стали сотрудничать с Home Depot, чтобы упростить эту задачу! Теперь мы не можем дождаться нового шторма, поэтому мы можем протестировать нашу новую прозрачную крышу-беседку.

После установки гофрированной кровли SunTuf на детский домик на открытом воздухе я понял, что хочу использовать ее снова. Он выглядит так красиво и абсолютно подходит для самостоятельного изготовления.

Но мне больше всего нравится то, что он пропускает свет, но блокирует УФ-лучи. Защита патио от ультрафиолетовых лучей означает, что вся наша садовая мебель прослужит дольше. Больше никаких выцветаний и солнечных лучей! И мы можем наслаждаться патио, даже если погода решит пролить дождь на другую нашу вечеринку!

Самое важное решение, которое мы приняли, заключалось в том, использовать ли во внутреннем дворике тот же цвет Solar Gray, что и на крыше игрового домика.Мне нравится, что в домике есть дополнительное затенение, чтобы дети могли играть в нем все лето, и в нем было немного прохладнее.

Изначально я планировал использовать цвет затенения и для беседки во внутреннем дворике. Затем я понял, что патио полностью затенено домом ближе к вечеру, а деревья наших соседей блокируют большую часть прямого солнечного света утром, так что у нас будет прямое солнце только в течение небольшой части дня.

Я немного волновался, что патио может быть немного темным из-за затененной крыши перголы, поэтому я посоветовался со своим экспертом по домашнему дизайну (он же мама), и она согласилась со мной.Чистая крыша-беседка была лучшим вариантом! Итак, мы отправились в Home Depot за прозрачными панелями SunTuf, и я ни разу не пожалел о своем решении!

Прозрачная крыша беседки по-прежнему блокирует часть солнечного света (около 10%), поэтому во внутреннем дворике по-прежнему прохладнее, чем в некрытой части. И возможность видеть небо через крышу — это так прекрасно.

Я серьезно не могу дождаться грозы, поэтому мы можем сидеть под крышей и смотреть, как на ней танцуют капли дождя. Поскольку сейчас уже поздний осенний сезон, нам, возможно, придется связать чашку горячего какао, но поверьте, мы не пропустим наш первый шторм под новой прозрачной крышей-беседкой!

Лучшая часть гофрированных кровельных панелей SunTuf — это то, что вы можете прикрепить их к существующей конструкции.Вам нужно только добавить прогоны к существующей конструкции, чтобы прикрепить панели. Так что, если вы когда-нибудь хотели добавить крышу к существующей беседке, крыльцу или даже курятнику, вам стоит продолжить читать.

И не забудьте проверить полную сборку беседки для патио и остальные наши уроки по деревообработке.

Как установить прозрачную крышу беседки

Припасов:

Установка Purlins

Установили прогоны на верх перголы из досок 2х3.Чтобы соответствовать перголе, я сначала покрасил доски (поверьте, это проще, чем красить после установки).

После высыхания пришло время устанавливать. Это не очень сложный шаг, особенно если у вас два человека. Однако однажды днем, когда мой муж был на работе, я решила попытаться это сделать.

Мне кажется, я тысячу раз поднимался и спускался по лестнице в тот день (я знаю, что это было много, потому что на следующий день моя ботинка так сильно болела). И я выполнил только 3 из 7 прогонов. На следующий день мой муж помог мне, и остальные 4 прогона были установлены в кратчайшие сроки.

Мораль этой истории: возьмите дополнительную пару рук, чтобы вам было намного проще.

Поскольку наша беседка большая (точнее 20 x 11 футов), для каждой прогоны требовалось несколько досок. Чтобы убедиться, что они были очень прочными, мы разрезали доски размером 2×3, чтобы они сломались над поперечной балкой перголы. Таким образом, каждый прогон нужно было измерить, чтобы убедиться, что пропилы пилой были закреплены по центру балок (см., Где дополнительный набор рук входит красиво).

Мы измерили и разрезали доски, затем начали вкручивать их в поперечные балки 2 × 6, чтобы они были перпендикулярны поперечным балкам.Мы закрепили их строительными винтами 2 1/2 дюйма и обязательно вкрутили их в каждую балку.

Наши прогоны были расположены на расстоянии 21 ″ по центру друг от друга. Требование к нашей снеговой нагрузке составляло 24 дюйма, но 21 дюйм сделали их равными по общей ширине беседки, поэтому я решил, что чем меньше, тем лучше!

Установка закрывающих полос

После того, как были прикреплены прогоны, нам нужно было прикрепить горизонтальные закрывающие полосы SunTuf. Мы прикрепили их к нижней части прогона на дальнем крае беседки и в центре других прогонов строительными винтами 1 1/4 дюйма.

Их очень легко установить, потому что они просто защелкиваются на концах. Мы просто забрались на перголу и быстро с ней справились.

Под карнизом дома было очень тесно. У нас едва хватило места, чтобы добавить крышу перголы. Нам пришлось проявить немного изобретательности, чтобы прикрепить прогоны и горизонтальные закрывающие полосы.

Сначала мы прикрепили горизонтальные закрывающие полосы к доскам 2 × 3. Когда доска закончилась и нам нужно было прикрепить еще одну закрывающую полосу, мы отметили, где новая полоса должна начинаться на следующей доске.

Для того, чтобы прикрепить прогон к верхней части жатки, нам пришлось прикрутить заглушку перголы к прогону. Мы сделали это, предварительно просверлив пилотное отверстие под углом, а затем закрепив прогон винтом. Я добавил по винту с каждой стороны каждой поперечины.

Далее мы прикрепили вертикальные закрывающие полоски. Они проходят между концами горизонтальных закрывающих полос на внешних краях крыши.

Нам нужно было добавить доски 2 × 2 между прогонами 2 × 3, чтобы стороны перголы достигли одинаковой высоты.Они были покрашены перед повторной установкой.

Затем можно было легко отрезать доски до нужной длины и закрепить строительными винтами 2 1/2 дюйма. Вертикальные закрывающие полоски были разрезаны по размеру и затем прикреплены винтами 1 1/4 дюйма.

Установка прозрачных панелей крыши

Теперь мы, наконец, готовы к работе на крыше! Вся эта подготовка заняла намного больше времени, чем фактическое добавление крыши, но я знаю, что правильная подготовка важна (но я определенно предпочитаю видеть мгновенные результаты).

Мы обнаружили, что наш дом не квадратный на участке, и сделали перголу на одной линии с забором, чтобы она не выглядела кривой.Поэтому нашу кровлю нужно было тщательно измерить, чтобы убедиться, что свес находится на правильном расстоянии по всей длине.

Итак, мы измерили начало и конец каждой 26-дюймовой панели и разрезали каждую отдельно. В результате выяснилось, что каждая панель на задней стороне была на 1/4 дюйма длиннее, чем на передней. Слегка диагональную линию среза нанесли на кривой домик, а заводскую линию среза оставили на свесе.

Чтобы разрезать панели, мы зажали уровень, чтобы создать линию реза, и с помощью циркулярной пилы пробежались по краю.Было очень быстро отмерить и разрезать каждую. Звук ударов пилы по каждой гофре поначалу немного пугает, но резка настолько чиста, что беспокоиться не о чем.

После резки мы поместили красивые прозрачные кровельные панели на перголу. Они просто сидят на горизонтальных и вертикальных застежках. Оказавшись на месте, пора приступить к его закреплению.

Каждое отверстие под винт необходимо предварительно просверлить сверлом 1/4 дюйма, чтобы учесть расширение и сжатие из-за изменения температуры.Без этого могут появиться трещины, а это нежелательно! Поэтому мы использовали обе пары рук, чтобы быстро с этим справиться.

Один человек предварительно просверлил отверстия, а другой вошел сзади со специальными винтами.

При затягивании шурупов необходимо соблюдать осторожность, чтобы они не попали в кровельный материал и не образовались ямочки. Однако после нескольких винтов мы выяснили канавку и смогли быстро вставить каждый винт идеально. Мы установили винты во все остальные гофры, кроме последнего, где следующая панель будет перекрывать его.

Чтобы установить следующую панель, мы измерили и отрезали нужную длину. Затем перекрыл ее одной гофрой с первой панелью и приступил к предварительному сверлению и вворачиванию шурупов. Мы обнаружили, что проще всего сначала добавить винты до самого верхнего края перекрытия, а затем вернуться и заполнить остальную часть панели.

Остаток дня был посвящен измерению следующей панели, резке и закреплению ее на крыше. К счастью, это был прекрасный солнечный день с температурой ниже 70-х.Идеальный день для установки прозрачной крыши-перголы!

Это была несложная работа, но наверху нашей беседки МНОГО винтов, так что на ее выполнение ушла большая часть дня. Но когда этот последний винт был наконец прикреплен, мы немного обрадовались, а затем у нас было несколько минут, чтобы полюбоваться нашей работой, прежде чем мы понадобимся детям.

На следующий день я не мог удержаться от того, чтобы каждые пару часов бродить по патио, чтобы полюбоваться новой прозрачной крышей-беседкой. Он выглядит так красиво с деревьями и небом за ним.

И теперь мы наконец можем заполнить внутренний дворик мебелью, чтобы мы могли начать наслаждаться ею! План состоит в том, чтобы создать обеденную и кухонную зону на открытом воздухе, чтобы мы могли вместе много семейных обедов.

Далее я поделюсь планами строительства нашего летнего кухонного острова. Это будет идеальное место для хранения всей нашей еды и готовки на открытом воздухе. И даже есть барная стойка для стульев, чтобы дети могли сесть рядом и помочь готовить. Следите за новостями, и ждите еще большего удовольствия от патио!

Не пропустите ни одного интересного проекта DIY, нажмите здесь, чтобы подписаться на еженедельную рассылку новостей уже сегодня!

Спасибо Home Depot за спонсирование этого поста.Я рекомендую только те продукты, которые использую и которые люблю, и все мнения на 100% принадлежат мне. Щелкните здесь, чтобы прочитать мою политику раскрытия полной информации.

Дверной навес премиум-класса «сделай сам» | Индивидуальный размер до 30 м
— Навес двери Canofix

CANOFIX Door Canopy

Защитите ваши двери, окна, входы и крытые проходы, даже в любой общественной или промышленной зоне

Наслаждайтесь расширенным пространством

Посмотрите на навес

СДЕЛАНО ПО ЗАКАЗУ

Для любого выступа или длины вам потребуется

Индивидуальный выступ (глубина) и ЛЮБАЯ длина (ширина) до 30 метров на одном листе.Различная проекция кронштейнов: 650 мм, 1000 мм, 1270 мм и 1500 мм в двух цветовых вариантах.

Посмотреть навес >>

УМНЫЙ ДИЗАЙН

Новейший дизайн и прочная конструкция

Легкий и прочный поликарбонатный лист, кронштейны и алюминиевые балки для защиты вашей собственности от солнца, снега, сильного дождя или града.Без повреждений, без деформации, без усадки / набухания, без прогиба в экстремальных погодных условиях. Посмотрите видеоролик о проверке надежности, демонстрирующий прочную конструкцию дверного навеса CANOFIX.

Посмотреть видео >>

ПРОСТОТА РАБОТЫ С

Простая установка и обслуживание для DIY

Для установки достаточно просто установить кронштейны на стене, а затем надвинуть поликарбонатный лист на кронштейны.Это так просто, что вы можете сделать это сами.

Смотрите видео по установке

«Установка Canofix была очень простой и доступной для любого компетентного мастера, такого как я.Бронзовый лист красивого цвета и прекрасно сочетается с остальной частью нашего дома, а также прекрасно смягчает солнечный свет. Поскольку зимой мы не получаем много солнечного света, было бы здорово заменить его прозрачным листом, а также хорошей возможностью тщательно очистить устройство, поэтому большое спасибо за то, что предоставили нам дополнительный лист по разумной цене. . »

Крейг

«Легко установить, однако вам нужно« пропитать »плексигласом от одного конца до другого! Но легко с двумя людьми.

Как видите, я построил ворота в конце навеса, чтобы у нас была дополнительная безопасная крытая площадка для велосипедов и т. Д.

Я определенно рекомендую этот продукт ».

Нил

«Идеально подходит для нашей прогулки по краю дома. Он находится на ветреном углу, так как за ним только поля, а теперь уже видел сильный дождь и снег в прошлые выходные.Я бы на 100% порекомендовал их всем.

Я без проблем установил кронштейны (средний 48-летний парень), и нам понадобилось трое, чтобы без проблем вставить пластик сбоку. Самое главное — жена довольна! «

Кейт

Готовы к навесу?

Вы прошли весь путь здесь. Пришло время познакомиться с навесом CANOFIX .

КУПИТЬ СЕЙЧАС

Используйте стрелки влево / вправо для навигации по слайд-шоу или проведите пальцем влево / вправо при использовании мобильного устройства

Изготовление навеса для двери своими руками

Навес над входной дверью делает приятным стоять и болтать с посетителями. А когда вы ищете ключи от дома под проливным дождем, дверной навес защитит вас от самых плохих погодных условий. Самостоятельно построить навес над входной дверью проще, чем вы думаете.Используя акрил или поликарбонат и каркас из дерева или алюминия, вы можете построить дверной навес, который будет соответствовать внешнему виду вашего дома. В этом блоге мы даем вам пошаговые инструкции о том, как взяться за этот проект.

Чтобы сделать дверной навес своими руками, вам понадобится:

• Пластиковый лист (акрил или поликарбонат)

• Пиломатериал для каркаса (твердая древесина, консервированная древесина) 35 х 35 мм.

• Монтажные планки и мебельные уголки

• Винты с плоской головкой 4 мм и шайбы 4 мм

• Сверло из быстрорежущей стали 4,5 мм для сверления отверстий в пластиковом листе

• Сверло HSS 3 мм для сверления крепежных отверстий

• Сверло из быстрорежущей стали 8,5 мм для пробивки отверстий в раме

• Сверло по камню 8 мм для ударных пробок

• Циркулярная пила для твердых пород дерева

Основы сборки дверных навесов своими руками

Прежде чем приступить к работе над этим проектом, важно решить, какие материалы вы собираетесь использовать для своей рамы и навеса.Большинство типов пластиковых листов идеально подходят для этого применения. Например, Clear исключительно надежен и почти не ломается. Прозрачные и цветные акриловые листы также идеально подходят для изготовления дверных навесов своими руками и позволяют подобрать дверной навес по цвету вашей входной двери или внешнему виду вашей собственности. Конечно, то, как вы возьметесь за проект, будет зависеть от материала, который вы используете для своей рамы. В нашей демонстрации мы покажем вам, как сделать дверной навес с деревянной рамой.

Изготовление пластиковой маркизы для двери своими руками

Хотя пластиковые листы довольно легкие, несущая конструкция и крепление к стене должны быть прочными.Ветер, дождь или снег могут стать причиной тяжелой нагрузки на навес входной двери. И убедитесь, что навес вашего крыльца расположен так, чтобы стекала дождевая вода. Поддержите купол с помощью распорных угловых балок по углам, которые обеспечивают прочную конструкцию.

Шаг 1. Закажите пластиковые листы для навеса на крыльце

После того, как вы определились с типом пластикового листа, который вы собираетесь использовать для дверного навеса, закажите его прямо у нас. Мы нарежем для вас все листы любой формы, которая вам нужна.
Всегда делайте навес входной двери на 20 сантиметров шире дверной коробки, чтобы можно было надежно прикрепить навес по внешним углам. Первым этапом сооружения навеса является закрепление балки над дверной коробкой. Прикрепите эту опорную балку к стене с помощью молотковых пробок. Основание опорной балки на 10 сантиметров выше дверной коробки.

Наконечник: Подогните верх балки под углом так, чтобы каркас навеса поддерживался по максимальной площади поверхности.

Шаг 2. Изготовьте каркас дверного навеса

Если вы делаете каркас дверного навеса из дерева, используйте прочную, устойчивую к атмосферным воздействиям породу дерева, предпочтительно твердую древесину со знаком качества FSC. Возьмите квадратную рейку размером не менее 35 на 35 мм и распилите три части, составляющие опоры дверного навеса: балки стены, опоры и распорку. Отрежьте верх стеновых балок таким же углом, что и настенная плита.

Важно: Просверлите отверстия в стенных балках для крепления к стене. Прикрепите стенные балки к стене с помощью молотковых дюбелей. Если балки уже прикреплены, просверлить монтажные отверстия может быть непросто.

Используйте мебельные уголки и соединительные планки, имеющиеся в вашем местном хозяйственном магазине, для создания каркаса, как показано на фотографии ниже:

Шаг 3. Прикрепите навес двери своими руками к стене

Отметьте на стене отверстия для дюбелей и просверлите отверстия.Навес должен выдерживать погодные и ветровые нагрузки, поэтому мы рекомендуем использовать ударные заглушки не менее 80 миллиметров. Теперь прикрепите раму тента к стене с помощью молотковых пробок.

Шаг 4: Просверлите отверстия в пластиковом дверном навесе.

Когда вы закончите каркас, прикрепите пластиковый лист. Начните с предварительного сверления крепежных отверстий в пластике. Положите лист на ровную поверхность и по краю приклейте малярный скотч. Оставьте защитную пленку на листе, чтобы не поцарапать.Отметьте просверленные отверстия, следя за тем, чтобы минимальное расстояние до края было как минимум в два раза больше толщины листа. Поэтому, если вы используете лист толщиной 4 мм, край просверленного отверстия должен находиться на расстоянии не менее 8 мм от края. Если вы просверлите отверстие 4 мм, то проведите линию в 10 мм от края. Отметьте отверстия на клейкой ленте на расстоянии 10 см друг от друга. Теперь просверлите все отверстия в пластиковом листе. Положите лист на деревянную поверхность, по которой можно дать сверлу врезаться. Оставьте малярную ленту и защитную пленку на месте!

Шаг 5: Прикрепите пластиковый лист к каркасу навеса

Сначала просверлите отверстия в каркасе, затем поместите пластиковый лист поверх него.Удерживайте лист на раме с помощью винтовых зажимов. Затем, используя сверло меньшего размера, просверлите все отверстия в передней части каркаса. Используйте сверло на 1 мм меньше, чем просверленные отверстия в пластиковом листе. Чтобы не дребезжать, приклейте поролоновую ленту между пластиковым листом и рамой. Теперь прикрутите пластиковый лист к каркасу с помощью винтов с плоской головкой и шайб. Если вы не будете осторожны, винты с потайной головкой могут треснуть пластиковый лист, когда вы их затягиваете, поэтому начните с прикручивания верхнего края к настенной пластине.Затем прикрутите пластиковый лист к левому настенному кронштейну, а затем к правому.

Шаг 6: Заделайте соединение со стеной

Чтобы дождь не просачивался между рамой и стеной, заполните зазор силиконовым герметиком или акриловым герметиком для наружных работ.

Очистка акриловых дверных навесов своими руками

Мы рекомендуем регулярно чистить дверной козырек антистатическим очистителем для пластика.Если пластик очень грязный, сначала смойте большим количеством воды и одной каплей чистящего средства. Очень важно обильное количество воды и частое полоскание ткани. Таким образом, вы не будете перемещать грязь по листу вперед и назад, так как она может поцарапать ее. Когда пластик полностью очистится, дайте ему высохнуть на воздухе. Не трите его насухо, так как это также вызовет царапины. Если пластик не слишком грязный, но вы хотите защитить его от грязи, откажитесь от мыльной воды и нанесите антистатический очиститель непосредственно.

Другие идеи для изготовления акриловой маркизы своими руками

Конечно, существует бесконечное множество способов изготовления дверных навесов, как вы можете видеть на фотографиях наших клиентов ниже.Например, вы можете сделать дверной навес из прозрачного акрила и нержавеющей стали или выбрать красный тонированный акрил с бамбуковой рамой. Боковой возвратный навес из серого акрила с каркасом из оцинкованных стальных трубок дает очень стильный результат — вы вдохновились на создание такого?

Заказ листового пластика для навеса двери своими руками

Планируете ли вы сделать навес для крыльца своими руками? В нашем интернет-магазине вы найдете формованный акриловый лист и поликарбонат различной толщины и цвета.Мы вырезаем для вас все листы любой нужной формы. Если вы не уверены в толщине, воспользуйтесь нашим бесплатным калькулятором толщины или свяжитесь с нами для получения бесплатной консультации.
