Отдвижные ворота своими руками: Откатные Ворота Своими Руками ➤ Чертежи Ворот + Схема

как самому сделать ремонт и монтаж самодельных конструкций

Значительную часть расходов при приобретении ворот занимает именно их монтаж – то, что, по сути, каждый может сделать сам, было бы только немного желания разобраться в чертежах. Если вы не из ленивого десятка и хотите узнать, как поставить сдвижные ворота самостоятельно, вам необходимо иметь в виду несколько особенностей такого типа монтажа, знание которых значительно упростит вам работу.

Работу невозможно начать, когда нет составляющих самих ворот, поэтому первым и очень ответственным шагом является подбор комплектующих. При их выборе следует ориентироваться на следующие характеристики:

• ширина проема;
• высота;
• материал полотна;
• наличие/отсутствие автоматики;
• наличие/отсутствие калитки.

Размеры проема особо важны при выборе одного из главнейших элементов – направляющей, поскольку она должна свободно размещаться по всей ширине, в то же время не оставляя дырок. Если вы хотите сделать своими руками сдвижные ворота, обратите внимание и на их общий вес, в частности, вес полотна: чтобы оно не прогибалось и было четко зафиксировано, нужны достаточно надежные фиксаторы, ловители и ролики.

Следующим важным этапом в монтаже сдвижных ворот является сооружение рамы, на которую впоследствии и накладывается полотно из стальных профилей или жестяного настила. Обычно сборка рамы включает в себя процесс сварки непосредственно металлических труб, которые становятся каркасом, а также добавление некоторых комплектующих элементов, с которыми рама должны быть связана. При сварке обратите внимание на положение труб относительно друг друга. Лучше всего сначала прочертить его на чертеже, и только потом последовательно приступать к сварке, ведь даже легкая кривизна отразиться на устойчивости полотна ворот.

Готовим проем к установке заграждения

Имея раму и материалы, из которых будут собраны самодельные сдвижные ворота, необходимо заняться работой над проемом, поскольку для монтирования любой конструкции необходимы фундамент и столбы, на которые будет опираться металлическая рама. Для заливки фундамента нужно выполнить несколько этапов:

• разметить яму;
• выкопать из нее грунт;
• установить закладной элемент, сделанный из швеллера и арматуры. С этой деталью устанавливаются и опорные столбы;
• в случае если вы хотите поставить автоматизированные сдвижные ворота своими руками, необходимо положить электропроводку;
• залить уложенные элементы бетоном так, чтобы он не полностью их закрывал. Застывание происходит в течение 5-10 дней (зависит от погоды).

Следует помнить, что расположение деталей в грунте должно быть под линией движения полотна ворот. Отдельные вопросы возникают и в отношении системы автоматики, поскольку установка электропроводки сразу влечет за собой множество вопросов по поводу других деталей системы: фотоэлементов, замкового выключателя, самого привода и пр.

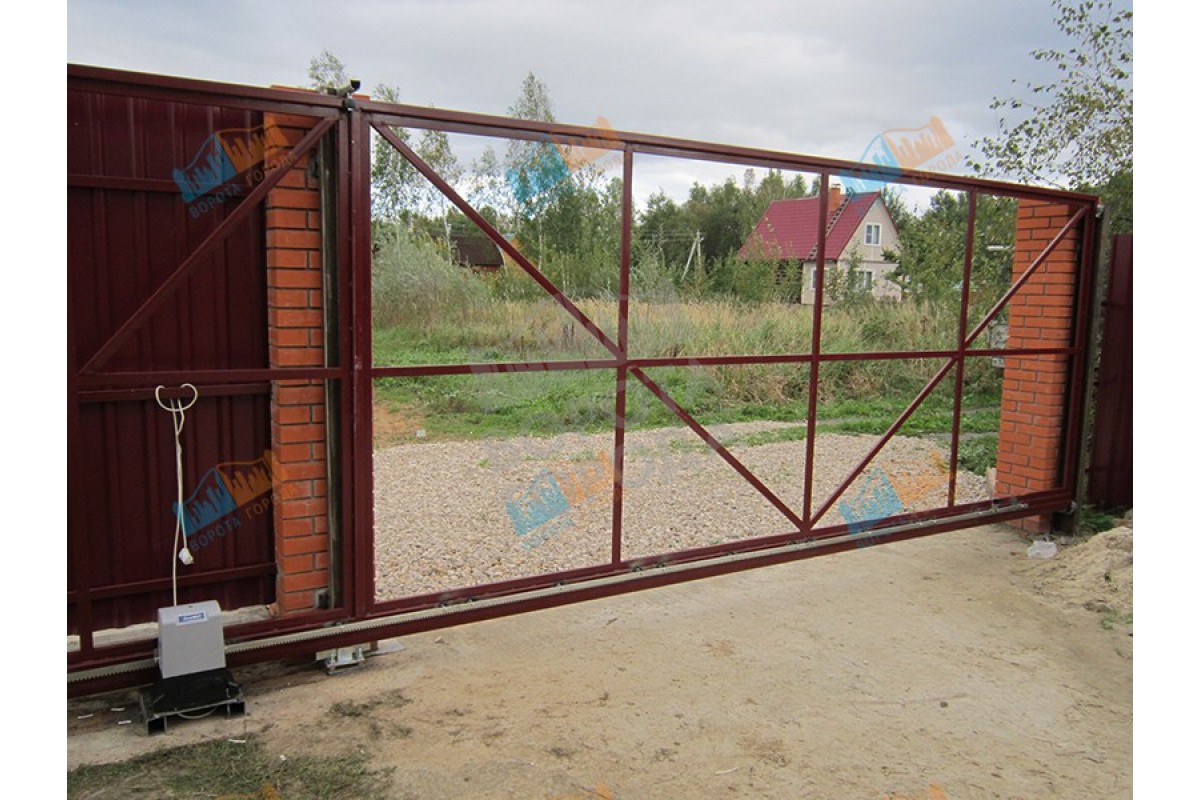

Установка каркаса

После подготовки фундамента мы можем приступать к работе непосредственно над каркасом и системой роликов. На этом этапе важно правильно определить расположение роликовых опор относительно закладного элемента, закрепленного в фундаменте. Определив их место, вы сможете расположить роликовые тележки на направляющей и установить на них каркас, после чего необходимо будет сдвинуть опоры к касательным, а ворота поставить параллельно линии движения. Затем, сняв все детали, вы привариваете к закладочному элементу регулировочные площадки, устанавливаете роликовые опоры и, в конце концов, устанавливаете каркас и закрепляете его при помощи гаечного ключа.

Этот этап монтажа наиболее емкий с технической точки зрения и требует большой точности, поэтому для приобретения уверенности в своих силах рекомендуется смотреть видео установки сдвижных ворот своими руками или прорисовывать схемы и чертежи.

Отладка автоматики

Для тех, кто решился на установку автоматической системы, немаловажным будет приведение в порядок всех ее компонентов. Начало уже было положено вместе с фундаментом: мы провели электропроводку. Следующий шаг – это крепление зубчатой рейки, которая необходима для перемещения полотна ворот электроприводом. Эта деталь обычно продается вместе с автоматикой и, в целом, не вызывает проблем в установке. Подключение всех элементов к электросети должно происходить не ранее высыхания фундамента. Прежде чем подключать к системе ворота, убедитесь, что она работает. Стоит также задуматься о таком размещении конструктивных элементов автоматической системы, которые мы уже упоминали выше, которое позволило бы осуществлять ремонт сдвижных ворот в случае необходимости максимально быстро и удобно.

Завершающая стадия монтажа

На последнем этапе производится работа с верхней частью ворот: установка кронштейнов, закрепление уловителей как сверху, так и снизу. Не забудьте про концевые ролики и заглушки, которые устанавливаются на направляющую. Конечно же, важным этапом становится и обшивка каркаса профлистом, сэндвич-панелью или металлическим штакетником. Если вы работаете с профлистом, вы можете как нарезать его сами, так и получить в уже готовом для монтажа виде. При установке сдвижных ворот своими руками полотно склепывается или прикручивается саморезами.

Конечно же, это только самые общие сведения о том, в каком порядке выполняется монтаж сдвижных ворот своими руками. Многие мелкие детали или элементы опущены, поэтому для получения полной картины стоит воспользоваться чертежами. Тем не менее, даже такое описание может дать вам понимание того, что вы будете делать, устанавливая ворота самостоятельно. Если же вы уже занимались монтажом такого типа и знаете еще какие-то особенные секреты того, как самому сделать сдвижные ворота, вы можете оставить свои истории в комментариях.

Как сделать откатные ворота своими руками

Можно узнать как изготовить и смонтировать ворота самому, но лучше это доверить специалистам.

Адрес и телефон maxfort.ru

Сдвижные, въездные ворота самостоятельно.

Пошаговая инструкция.

Изготовить откатные ворота самому не так уж и сложно,  в том случае, если у вас есть небольшой опыт и необходимые инструменты и материал. Если все делать точно по инструкции, то качество ворот будет сравнимо с сдвижными воротами, которые производят фирмы,а может даже и лучше. Самодельные откатные ворота буду выглядеть, и работать, как  обычныевъездные ворота.

И так откатные ворота или въездные ворота нам известны уже очень давно. Сама конструкция ворот, по сути, не менялась, но совершенствовалась и улучшалась. Можно подметить, что сейчас распространены 2 вида раздвижных ворот, которые можно изготовить самостоятельно.

1. – Рельсовые ворота
2. – Консольного типа.

Сейчас, рельсовые сдвижные ворота это уже прошлое, их часто можно встретить на промышленных объектах или у обычных людей. Это устаревший тип ворот, которые мы не будем рассматривать для самостоятельного изготовления. Въездные ворота консольного  типа это ворота, которые можно найти и увидеть повсеместно.   Это более распространённый и универсальный вид ворот.  Для него не трудно найти необходимые компоненты. Консольного типа ворота легко установить. Преимущества не будем рассматривать, вы их заметите сами со временем.

И так что нам понадобится для работы?

• Инверторный сварочный аппарат или обычный рассчитанный на ток от 1000 Ампер. Инверторный аппарат по цене выходит дороже, чем обычный, но и варит он лучше и не портит, металл. Будьте внимательны при работе с обычным аппаратом, часто бывает, что он перегревается! Обязательно нужны будут электроды толщиной в 2,5мм или 3мм. Их можно приобрести на любом строительном рынке или в специализированном магазине.
• Болгарка с двумя типами дисков или отрезная машина по металлу. Первый тип дисков для нарезки заготовок для сдвижных ворот, а второй тип для обработки метала для покраски.
• Воздушный компрессор для покраски ворот – это оптимальный вариант, если такового нет, подойдет обычный валик или кисточка, но в этом случае краска будет ложиться очень не аккуратно и будет много подтеков.
• Всевозможные инструменты: молоток, пассатижи, очки для болгарки, дрель или шуруповерт, уровень, рулетка, клепатель.

Какой материал нам понадобится для изготовления въездных ворот своими руками?

• Металл нескольких видов. Профильная труба для каркаса – 60х40х2, 60х40х2,5 (Оптимальный вариант) можно так же и 60x20x2 или 2,5 или 1,5 в зависимости от габаритов будущих ворот. Для перемычек подойдут 40х20х1,5-2-2,5. Металл можно найти на  металлобазах. Старайтесь выбирать профильную трубу в хорошем состоянии не ржавую  или испорченную. Количество металла вы сможете высчитать по чертежу для откатных ворот.
• Обшивка. Тут все уже зависит от вашей фантазии и задумок. Стандартно ворота обшиваются профлистом (профильным листом). На рынке можно будет найти огромный ассортимент профлиста разных размеров и расцветок. Так же подойдет полиэстер – это полупрозрачный материал. Дерево – такую обшивку придется дополнительно обрабатывать.
• Краска и грунтовка. Тут тоже выбор широк, все зависит от средств, которыми вы располагаете. Мы рекомендуем использовать грунтовку и краску  Hammerite. Краска  и грунтовка Hammerite высокого качества, быстро сохнет.
• Консольное оборудование – это главная составляющая в воротах, которые мы будем делать самостоятельно.

Из чего же состоит комплект консольного оборудования?

Балка, два  ролика, концевой ролик, улавливатель, поддерживающие верхние ролики. Комплекты консольного оборудования бывают нескольких типов (для разных размеров ворот). Производителей тоже огромное количество, оптимальный вариант по цене – Doorhan или Roltek. Консоль придется покупать в компании занимающейся воротами.

• Если вы хотите автоматические сдвижные ворота, то вам так же понадобится автоматика для ворот. На рынке можно найти огромное количество всевозможных приводов для ворот разных компаний и марок. Doorhan, Came, Nice, Faac, BFT. Цены так же отличаются в зависимости от двигателя и производителя. Старайтесь выбирать автоматику, которая наилучшим образом подойдет для ваших ворот. Так же не стоит забывать о комплектации привода, если вам не нужны дополнительные аксессуары, то их попросту не стоит заказывать. В комплект к автоматике должны обязательно входить зубчатые рейки.
• Заклепки или саморезы по металлу для того, что бы обшить ворота.

И так это был основной перечень необходимых инструментов и материалов, чтобы своими руками сделать откатные ворота

Вы готовы приступить к производству въездных ворот, но не спешите, нам потребуется спланировать все этапы производства, подготовить чертежи и место для установки ворот, а так же место где мы будем делать ворота.

Первым делом нам необходимо найти и подготовить место под ворота, а так же определится с направлением отката полотна ворот. Проем должен быть ровным, очищенным от мусора и неровностей и обставлен столбами. Нам так же потребуется провести бетонирование под ролики и автоматику, но этот этап мы рассмотрим в отдельной статье.

Схема откатных ворот это важная часть планирования самодельных ворот. Нам потребуется обязательно измерить ширину, высоту, просвет между воротами и проверить будет ли достаточно места для отката. Чертежи откатных сдвижных ворот вы сможете найти в статье посвящённой чертежам и схемам въездных ворот.

Один и немало важных этапов является подготовка места для изготовления полотна ворот. Тут не чего сложного нет. Нам нужно будет изготовить  и закрепить специальных “козликов”, на которых мы будем варить и красить ворота.

И так все готово для того что бы самостоятельно сделать ворота, у нас есть чертежи и схемы ворот, весь материал куплен, все инструменты подготовлены, стенд для ворот готов. Вам стоит так же ознакомиться с ворота своими руками фото. Ну а после мы приступим.

Делаем сдвижные, откатные ворота своими руками !

Имея на руках чертежи, которые мы распечатали или нарисовали, мы примерно знаем, сколько металла понадобится. Тут будет два типа: для основной конструкции и для перемычек. Вымеряйте и разрезайте металл осторожно, старайтесь выдерживать угол нареза у перемычек.

Металл готов, теперь необходимо будет его сварить в единую конструкцию тут-то стенд, который мы соорудили понадобиться.  На схемах, которые вы видели в статье, четко видно как нужно будет собирать всю конструкцию и располагать ее на стенде.  Старайтесь варить ворота аккуратно, что бы в металле не оставалось дырок, и швы были качественные. Если вы пользуетесь обычным аппаратом, вам придётся делать это с перерывами, так как аппарат быстро нагревается и может автоматически выключиться. Тут электроды подойдут на 2,5мм и 3мм.  Выполняя этот этап, будьте очень внимательны, чтобы не допустить никаких ошибок.

Рама для ворот и балка готова. Теперь наступает этап шлифовки и обезжиривания ворот. Для этого нам понадобится болгарка с шлифовальным диском или обычная шкурка, если у вас нет дисков для шлифовки.  Старайтесь убрать с поверхности конструкции всю ржавчину и тщательно шлифуйте места, где вы варили. После того как вся конструкция будет очищена нам потребуется ее обезжирить и подготовить для покраски. Для обезжиривания полотна подойдет ацетон или бензин. Протрите всю конструкцию влажной тряпочкой или губкой. Дождитесь, пока все высохнет, и приступайте к покраске.

Оптимальным инструментов для покраски и грунтовки будет воздушный компрессор, они не дорогие и красят очень качественно. Покраска ворот пройдет в два этапа.

Первый этап это нанесение грунтовки на металл.  Старайтесь нанести грунт на всю поверхность таким образом, чтобы не было разводов и капель. Нам потребуется, какое-то время пока грунт высохнет. После этого мы можем спокойно наносить краску на поверхность, зная, что она ровно ляжет, и конструкция не будет ржаветь.

Второй этап покраски ворот выглядит, так же как и нанесение грунта. Ждем, пока краска высохнет.  Конструкция ворот готова. Если вам кажется, что  покраска прошла не особо удачно вы можете нанести еще один слой.

И так мы смогли нарезать и сварить ворота, мы их покрасили и они сохнут. Время пока краска окончательно высохнет, может колебаться от нескольких часов до нескольких дней.

Пока ворота еще не готовы, мы можем подготовить место под ролики и привод. А так же забетонировать основания и столбы, если их нет. Так же вам потребуется провести электроэнергию к воротам, если у вас будет автоматика.

В этой статье мы рассмотрели основные этапы как самому(самостоятельно) сделать(изготовить)откатные, въездные, сдвижные ворота консольного типа. Такой тип ворот наилучшим образом подойдет для вашей загородной дачи или дома.
Как правильно установить ворота, забетонировать основания самому, мы более подробно рассмотрим в следующей статье. Если вы что-то не нашли или не поняли, пишите нам и мы рассмотрим все возникшие вопросы.

Откатные ворота своими руками (чертежи, схемы, эскизы) от Сталь Монтаж

 Наш партнёр компания Ворота750 — www.vorota750.ru/katalog/vorota/otkatnye/s-elektroprivodom.

Неотъемлемый элемент частной территории – забор, оснащенный воротами для удобства проезда и прохода на участок. Компания «Сталь-Монтаж» предлагает комплекты составляющих элементов для изготовления забора, а также информацию, схемы и чертежи, которые помогут сделать откатные ворота своими руками.

Примеры работ

Материалы

• Ворота – для рамы потребуется профильная труба прямоугольного сечения 30х60, 40х60 или 50х50 мм, для каркаса – 20х40 или 20х30 мм, с толщиной металла – 2 мм, швеллер и арматура для закладной, материал заполнения рамы (профнастил, дерево, кованые элементы, сетка) и крепежи к нему.
• Для отделки металлических и деревянных элементов – грунтовка, эмалевая краска, лак (для дерева).
• Для фундамента – песок, цемент, щебень.
• Комплект автоматики.
• Инструменты – строительный уровень, сварочный аппарат, штыковая и совковая лопата, измерительная рулетка, шуруповерт, набор ключей и отверток, шлифовальная машина, перфоратор с набором сверел, емкость для замешивания раствора или бетономешалка, монтажный нож, угольник. Данные инструменты обычно имеют место в каждом доме.

Проектирование

После определения габаритов будущей конструкции создается чертеж, на котором выводится схема силовой рамы и внутреннего каркаса с указанием всех размеров. Выполняется чертеж фундамента (глубина не менее 1,5 м) с вычислением длины швеллера (равна половине ширины проема) и арматуры.

Если будут монтироваться автоматические откатные ворота своими руками, то указывается и схема размещения всех элементов автоматики.

Как изготовить каркас

На ровной площадке нарезаются профильные трубы 30х60 мм (при помощи шлифовальной машинки) под нужные размеры – необходимо получить нижний и верхний профиль, два вертикальных и противовес. Детали состыковываются при помощи точечной сварки, затем рулеткой замеряется длина диагоналей (они должны быть равны), угольником – точность углов в 45 и 90 градусов. Если отклонений не обнаружено, то выполняется сплошной сварочный шов так, чтобы места стыки были полностью герметичными.

Далее нарезаются и таким же образом привариваются профильные трубы 20х40 мм, которые будут служить ребрами жесткости.

Все места сварки шлифуются, металлическая конструкция покрывается грунтовкой и окрашивается. Рама зашивается выбранным материалом.

Сборка закладной

На ровной площадке на ребро выкладывается швеллер. Предварительно нарезанные прутья арматуры вертикально привариваются к внутренней стороне его полок. К вертикальной арматуре присоединяется горизонтальная с определенным шагом. Для увеличения прочности ножки закладной также обвариваются вертикально расположенными прутьями.

Изготовление бокового и приемного столба

Прикрепляются к опорным столбам забора, каждый из которых оснащен тремя металлическими закладными (вверху, внизу и посередине столба). Для производства приемного и бокового столбов от профильной трубы отрезается два равных куска, который и привариваются к закладным.

Производство фундамента

• Выкапывается котлован, на его дно насыпается слой песка (10 см), разравнивается и тщательно утрамбовывается.
• В яму погружается закладной элемент для фундамента, максимально приближается к столбам забора и выравнивается по вертикали относительно его оси, а также по горизонтали – относительно оси грунта.
• Под полками швеллера протягиваются провода для автоматики, заключенные в гофрированную ПНД трубку.
• Бетонирование котлована.

До следующего этапа нужно выждать не менее двух суток, а лучше – неделю, чтобы фундамент не только схватился, но и застыл, приобрел прочность.

Как установить откатные ворота: поэтапная инструкция

• На закладной выставляются две каретки, максимально удаленные друг от друга. При выставлении каркаса каретки вставляются в направляющую и дальше регулируются: та, что находится ближе к проему, располагается от края створки на 15 – 20 см, вторая размещается так, чтобы при закрытии она находилась на расстоянии 5 см от края створки. Конструкция выставляется по уровню и каретки прихватываются сваркой. Надеваются заглушки.
• К закладной прикрепляются верхние оградительные ролики.
• Привариваются верхний и нижний улавливатели, в которые будет накатываться полотно и фиксироваться при закрытии створки.

Ворота готовы к использованию, но открываться/закрываться могут пока только вручную, поэтому следующий этап – установка автоматики. Это позволит управлять движением створки, не выходя из дома или машины, а также продлит срок эксплуатации конструкции, благодаря плавности хода полотна.

Монтаж автоматической системы

В комплект автоматики входит электропривод и основание для него, зубчатая рейка, сигнальная лампочка, фотоэлементы, пульт ДУ, провода с разным сечением. Закрепляется электропривод на том же швеллере, что и каретки.

• Сначала нужно определить, где будет находиться привод. Основание устанавливается (при помощи) между каретками, к нему присоединяется привод.
• В центре шестерни привода закрепляется зубчатая рейка, которая также фиксируется на профильной трубе каркаса. К самой рейке прикручиваются концевые выключатели (механические или магнитные).
• Привод подсоединяется к системе и запускается в работу, чтобы проверить его функционал.
• Устанавливаются фотоэлементы.
• С левой стороны ворот выставляется сигнальная лампа.

Подробно рассмотреть видео материал, где рассказывается, как сделать откатные ворота своими руками, и прочесть подробные статьи-инструкции, можно на официальном сайте нашей компании.

Кроме того, мы предлагаем широкий ассортимент готовых откатных, раздвижных, подъемных и пр. видов ворот (см. фото в каталоге), как собственного изготовления, так и от лучших производителей. Выполняется доставка, монтаж и обслуживание. Цены на товар и услуги выгодные для клиентов с любым достатком. Чтобы получить консультацию и купить продукцию, следует позвонить по телефонам: ☎+7-(495)-642-40-61, ☎+7-(926)-555-37-93, указанным на сайте. Звоните! Мы готовы решить любые проблемы по обустройству въездного проема для вашего участка.

Сертификаты

sertifikat-doorhan-f
сертификат doorhan

Sertificat_ALUTECH-f
сертификат ALUTECH

сертификат ролтэк
сертификат ролтэк

сертификат nice
сертификат nice

Калькулятор

Размер

{{ option. text }}- {{size.options[size.selectedIndex].price}} руб

Электропривод

{{ option.text }}- {{drive.options[drive.selectedIndex].price}} руб

Фундамент

{{ option.text }}- {{base.options[base.selectedIndex].price}} руб

Отделка

{{ option.text }}- {{decoration.options[decoration.selectedIndex].price}} руб

Предварительная
стоимость:

Заказать

Нужно выбрать размер!

Изготовление откатных ворот своими руками: с поворотом, сдвижные

Постепенное повышение уровня жизни и развитие промышленного производства привело к тому, что многие изделия перешли из разряда роскоши в категорию доступных каждому. В качестве примера можно привести откатные ворота, которые 10-15 лет назад мог позволить себе только человек с достатком выше среднего.

Ворота такого типа придают частному дому или даче презентабельный внешний вид и позволяют сэкономить пространство внутри двора и снаружи. Эти факторы стали основной причиной нарастающей популярности откатных сдвижных ворот среди жителей Москвы и Подмосковья.

Для приобретения доступны готовые модели и отдельные комплектующие, поэтому у многих возникает оправданное желание сделать откатные ворота своими руками. Чтобы изготовить их самостоятельно, от исполнителя требуется знание основ слесарно-сборочных и строительных работ, а также умение обращаться со сварочным аппаратом и компонентами электронного управления.

Преимущества откатных ворот

Практическое использование откатных моделей для установки в составе ограждения характеризуется следующим набором достоинств:

1. Минимум помех для въезда и выезда автомобилей на участок.
2. Экономия полезной площади во внутреннем пространстве и отсутствие препятствий для заезда с поворотом снаружи.
3. Возможность подъезда непосредственно к воротам, что позволяет не бросать машину на проезжей части, чтобы открыть проём.
4. Дистанционное управление. Покупка и установка комплекта автоматики для откатных ворот позволяет управлять проездом, не выходя из автомобиля.
5. Проём ворот открывается и закрывается без помех даже в условиях обильного снегопада и сугробов.
6. Механизмы и элементы автоматики надёжно защищены от атмосферного воздействия, не подвержены коррозии и устойчивы к низким температурам.
7. Надёжность конструкции подтверждается устойчивыми показателями противодействия ветровой нагрузке, механическим повреждениям и попыткам взлома злоумышленниками.
8. Возможность изготовления откатных ворот с индивидуальными размерами ширины проёма и длины полотна, уникальным дизайном и различным конструктивным исполнением. Каркас ворот из металлической трубы можно обшить любыми материалами, включая металл, дерево или пластик.
9. Отсутствие проблемы с постепенным провисанием петель и перекосом полотна ворот.
10. Продолжительный срок эксплуатации. Сварная рама из металла, обшитая листовым профилем гарантирует долговечность конструкции, а комплект автоматики заводского изготовления — работоспособность на протяжении многих лет.

К недостаткам откатных ворот относится увеличение затрат на приобретение и монтажные работы, что связано с необходимостью заливки дополнительного фундамента и стоимостью оборудования для автоматического управления. В определённых случаях затруднён монтаж калитки, если её требуется расположить с той стороны, в которую откатывается полотно.

Конструктивное устройство и принцип работы

В состав конструкции откатных ворот входят следующие обязательные элементы:

• створка или полотно — каркасная рама из стального профиля, обшитая профлистом, панелями или деревом;
• роликовые каретки — несущие тележки с роликами, которые крепятся к направляющей и обеспечивают передвижение створки;
• направляющий рельс — металлическая балка с сечением в виде швеллера, забетонированная в фундаментном основании, на которую устанавливается привод и тележки с роликами;
• направляющая балка — устанавливается по нижнему краю створки по всей ширине ворот, определяет перемещение створки по прямой;
• опорные столбы — не входят в состав ворот, но являются обязательным атрибутом проёма, на них закрепляются вертикальные стойки, удерживающие конструкцию;
• верхний и нижний уловители — элементы, отвечающие за фиксацию створки в открытом и закрытом состоянии;
• автоматика — привод и система управления для автоматизации работы механизма.

Принцип работы заключается в перемещении полотна по прикреплённым к направляющему швеллеру роликовым тележкам. Защиту от опрокидывания и перекоса обеспечивают верхние ролики. Прямолинейность перемещения определяет прикреплённый к направляющей балке концевой ролик, который в закрытом положении упирается в нижний уловитель.

Проектирование

Перед началом изготовления нужно определиться с требуемыми размерами готового изделия. Основной исходный параметр — ширина имеющегося проёма, то есть расстояние между опорными столбами. Направление отката определяется по наличию свободного места вдоль забора. Длина секции должна быть в 1,5 раза больше, чем расстояние между столбами.

Ширина проёма — важный аспект, на который нужно обратить внимание владельцам дач и домов, расположенных на узких улицах, где заезжать в откатные ворота нужно с поворотом. Если ширина проёма составляет 4 метра, то габарит полотна принимаем равным 6 м, разница в 2 м обеспечивает фиксацию створки в направляющем рельсе. При таких параметрах для отката необходимо оставить 6 м вдоль ограждения участка.

Высота конструкции подбирается по уровню забора, чтобы конструкция выглядела однородной. Эстетическая составляющая не имеет под собой технического обоснования, но на практике играет существенную роль. Если расстояние от земли до верхнего края забора составляет 2 м, то габарит откатных ворот следует принять как 2 м за вычетом размеров направляющей, роликовых тележек, прочих вспомогательных элементов и зазора между нижним краем полотна и поверхностью.

Для изготовления силового каркаса полотна можно использовать прямоугольную стальную трубу. Для типовых размеров подойдёт профиль с размерами 60х30х2 мм. В качестве альтернативы допускается применять трубы 60х40 или 50х50 мм. Материал заготовок для внутренней обрешётки — труба прямоугольного сечения с размерами 40х20 или 30х20.

Разработка чертежа рамы позволяет раздеталировать проект и подсчитать количество необходимого материала, исходя из заданных размеров. Все соединительные элементы — крепёж и фурнитуру рекомендуется приобрести в готовом виде, их изготовление требует наличия специфического оборудования и навыков работы с ним.

Изготовление и установка

Ворота представляют собой сложное и ответственное устройство, от нормального функционирования которого зависит уровень комфорта и довольства жизнью для владельцев. Этим объясняется повышенное внимание, которое уделяется воротам среди собственников дачных участков и загородных домов. Самостоятельное изготовление — популярный тренд и попытка оценить свои возможности.

Если вы решились сделать откатные ворота своими руками без привлечения наёмной рабочей силы, то подумайте о напарнике. Один человек не справится с задачами, которые приходится решать при индивидуальном проектировании и изготовлении. Даже не надейтесь на качественное решение вопроса без помощи со стороны близких и друзей — в одиночку может справиться только человек с гигантским запасом физического и психологического здоровья.

Монтаж опорных столбов по периметру

Оптимальный вариант конструкции фундамента — устройство единого основания для опорных стоек и направляющего рельса. Такое исполнение будет дороже раздельного бетонирования, но значительно надёжнее. Это объясняется движением грунтовых вод и постепенным размыванием грунта, которые могут сместить фундаменты друг относительно друга, что грозит фатальными последствиями для работоспособности откатных ворот.

Заливка фундамента подразумевает работы в несколько этапов:

1. Выкопать траншею с ровными краями, габариты которой соответствуют ширине опорных столбов, протяжённости проёма и глубине стандартного промерзания почвы. В случае обилия грунтовых вод и плавучести грунта, конструкцию основания необходимо увеличить на 15-20% по каждому показателю.
2. Засыпать дно амортизационными слоями щебня и песка. Толщина каждого слоя должна быть не меньше 12-15 см. Наличие подушки предотвращает попадание влаги в бетонное основание, увеличивая срок его службы. Также слои компенсируют давление веса фундамента и изготовленной конструкции на грунт.
3. После укладки подушки устанавливают армирующий каркас для бетона, который представляет собой воткнутые в землю вертикально стальные прутки диаметром 6-8 мм. Для придания жёсткости основанию, прутки связывают между собой отожжённой стальной проволокой.
4. Поверх металлокаркаса укладывается опорная закладная, в качестве которой применяют швеллер, полки которого погружены в бетон. Верхняя плоскость закладной должна быть выше уровня бетонирования, на неё впоследствии устанавливаются роликовые тележки. Швеллер необходимо выставить в горизонте и отслеживать его положение на протяжении всего монтажа. Это позволяет избежать поворота, уклона и перекоса ворот во время работы.
5. Установка опалубки и столбов. Для изготовления опалубки лучше всего применять дерево — доски укладываются по периметру выкопанной траншеи и скрепляются между собой гвоздями. Стойки выставляются по месту, выравниваются по вертикали и горизонтали.
6. Заливка бетона. После завершения подготовки, внутрь опалубки медленно заливают готовый бетонный раствор таким образом, чтобы не сместить положение закладной и столбов. Забетонированное основание необходимо оставить на несколько дней, в течение которых периодически проливать водой. Это позволяет избежать появления поверхностных трещин.

Продолжить работу с застывшим фундаментом можно спустя 15-20 дней после того как установили опорные стойки и закладную.

Сборка и сварка каркаса

Изготовление рамы обязательно требует наличия сварочного аппарата. Альтернативные варианты существуют, но с ними процесс установки сдвижных ворот становится более трудоёмким. В сравнении с любым вариантом, сварка позволяет надёжно и прочно скрепить между собой части каркаса, что в будущем даст преимущество в прочности долговечности конструкции.

1. Нарезка заготовок. Разметка, отрезка и зачистка торцов профильных труб в соответствии с размерами на предварительно составленной схеме.
2. Сборка под сварку. Заготовки укладывают на ровную поверхность и стыкуют между собой, закрепляя соединения прихватками. Помимо прямоугольной рамы устанавливают усиливающий раскос, который придаёт конструкции дополнительную жёсткость.
3. Сварка каркаса. Собранные детали поочерёдно сваривают с соблюдением основных требований качества сварки. Средняя толщина металла, небольшие размеры профиля и марки материалов гарантируют, что сварка пройдёт очень легко, но для гарантии необходимо доверить эту работу специалисту.
4. Подготовка к монтажу. К нижней части воротной рамы крепится направляющий рельс, вся конструкция покрывается первым слоем грунта.

Сборка ворот

На опорных стойках наносится разметка под установку роликовых тележек и улавливателей. Детали раздвижных ворот устанавливаются в соответствии с нанесённой разметкой. Точность установки проверяется по уровню или нивелиру. Для крепления элементов следует применять анкерные болты наивысшего класса прочности, они способны выдержать большой уровень нагрузки.

Следующий этап — проверка работоспособности ходовой части сдвижных ворот. Убедившись в нормальном функционировании роликов, нужно установить раму на кареточный профиль и закрепить прихватками. Обваривать прихваченные сварные швы можно только после контроля соответствия уровня для обеих составляющих откатных ворот.

После завершения установочных операций необходимо проверить работоспособность конструкции несколько раз прокатив их по рельсовому пути в обе стороны. Эта основная проверка, результаты которой станут ответом на вопрос о том, настолько ли хороши ворота собственного изготовления.

Окрашивание и отделка

Готовое изделие окрашивают под цвет приобретённого для обшивки профилированного листа. Окрашивание определяет итоговый внешний вид конструкции и защищает её на протяжении длительного времени.

Выбор состава должен опираться на технические характеристики, отдельное внимание стоит уделить антикоррозионным свойствам, устойчивости к отрицательным температурам, воздействию влаги и солнечных лучей. Наносить краску следует в два или три слоя, предварительно окрасив кистью сварные швы и болтовые соединения.

После полного высыхания краски приступают к обшивке каркаса профлистом. Лист прикладывают к каркасу, выравнивают и крепят специальными саморезами с шестигранной головкой и резиновой шайбой. Использование такого крепежа гарантирует защиту от образования вмятин, попадания влаги и образования ржавчины.

По завершении монтажных работ, на откатные ворота устанавливают необходимые функциональные элементы, монтируют и подключают комплект автоматики, фотоэлементы, замки, защёлки и ручки с возможностью поворота.

Предложения от компании «Заборово»

Самостоятельная сборка-сварка и установка откатных или консольных ворот — трудоёмкий и сложный процесс, который требует немалых финансовых затрат. На практике разработка и реализация проекта своими силами может растянуться на несколько месяцев.

Причины задержек — отсутствие опыта, мастерства и необходимого оборудования. На подбор, приобретение и доставку комплектующих на объект также уходит немало времени. Но основная причина — недостаток опыта. Если с механической частью могут справиться слесари-сборщики и сварщики, то для установки автоматики потребуются навыки электромонтажных работ, которые есть далеко не у всех. Результатом самостоятельных усилий нередко становится напрасно потраченное время и выброшенные на ветер деньги. Разочарование от таких потерь дополняется утратой веры в собственные силы.

Всех перечисленных проблем можно избежать, обратившись за помощью в компанию «Заборово». Мы специализируемся на изготовлении и доставке всех составляющих комплекта, а также установке откатных ворот любых размеров и любой степени сложности для частных лиц и предприятий. Обращение к нам потребует минимальных усилий от владельца участка — необходимо предоставить доступ замерщика и рабочих на объект, а также детально изложить требования при составлении проекта.

Для предварительной оценки стоимости воспользуйтесь формой заявки на расчёт, размещённой в соответствующем разделе нашего сайта. По указанным в заявке координатам с вами свяжется менеджер компании, который огласит результат расчёта и предложит обсудить детали будущего проекта. В отличие от самостоятельного проектирования за дело берутся профессионалы, которые в короткий срок составят и раздеталируют проект откатных ворот на базе типовых моделей или в соответствии с индивидуальными пожеланиями заказчика.

Согласовав проект ворот с заказчиком, мы немедленно приступаем к комплектации изделия материалами, изготовлению деталей и сборочных единиц. Отработанный алгоритм действий сводит срок изготовления к минимуму, параллельно монтажная бригада занимается заливкой фундамента. Непосредственно установка, регулировка, обшивка, отделка и подключение системы автоматизированного управления производится в один день. Слаженные действия монтажников и отработанная технология гарантируют положительный результат — уже к концу дня заказчик принимает пусконаладочные испытания и получает комплект для управления новыми воротами.

Мы предлагаем задуматься о целесообразности траты личного времени и сил на монтаж откатных ворот. Обратитесь в «Заборово» — доверьте дело профессионалам, чтобы избежать риска и лишней нервотрёпки.

Откатные ворота своими руками- комплектующие для откатных ворот, полная технология которая описывает как сделать откатные ворота своими руками, а такж

   Откатные (раздвижные) ворота имеют обширное и многофункциональное применение во многих областях строительства и эксплуатации жилых и производственных помещений. Терминология ворот консольного типа имеет ряд названий — откатные ворота,  сдвижные ворота и консольные откатные ворота. Данная статья предназначена для тех, кто желает сделать откатные ворота своими руками, и компания «Стальная крепость»  поможет вам дельными советами и рекомендациями по установке и эксплуатации. Здесь вы имеете возможность получить общие рекомендации по подготовке проема ворот, прилагается схема чертежей фундамента,  а также чертежи стандартных ворот и общая схема таких конструкций.

Устройство ворот

Схема откатных ворот:
1. Направляющая балка
2. Опора роликовая (тележка)
3. Ролик концевой съёмный
4. Ловитель нижний
5. Ловитель верхний
6. Верхний фиксатор с роликами (кронштейн)
7. Подставка

   Две несущие роликовые опоры прикреплены к фундаменту ворот.  Направляющая балка прочно приварена к нижнему краю существующего полотна откатных ворот. Для обеспечения перемещения створки и основной нагрузки ворот используют специальные опоры. Монтаж опоры производится на подставки, или с применением закладных болтов. В несущие стандартные роликовые опоры устанавливаются сами ворота. Расположение роликов происходит внутри самой несущей балки. Такая конструкция  позволяет с уверенностью сказать, что ворота будут легко открываться, и в зимнее время года обеспечит надежную работу всей конструкции.

Условия монтажа откатных ворот

   Главным условием является жесткость створчатой системы, которая должна выдерживать ветровые и весовые нагрузки, тем самым полотно не должно ни под каким условием изгибаться, даже под действием собственного веса. Приварка направляющей производится к жесткой створке.

   Компания «Стальная крепость» за многие годы работы  разработала оптимальные варианты чертежей, которые с нашей точки зрения являются экономически выгодными и оптимальными по техническим характеристикам. Для монтажа откатных ворот используют внешнюю раму, в основе которой лежит профильная труба 60×40×2 мм и трубная обрешетка с параметрами 20×20×1,5мм. Прилагаемый ниже чертеж для рамы, шириной 4 метра.

К готовой системе конструкционной рамы сдвижных ворот приваривается  специальная направляющая (на чертеже представлена типовая направляющая от компании «Стальная крепость»)

Готовая  конструкционная рама ворот с направляющей, загрунтованная и окрашенная.

Выбор комплектующих для монтажа откатных ворот.

   Подбор комплектующих осуществляется с учетом требований по весу, высоты полотна и ширины перекрываемых проемов самих ворот. Соответственно, главным элементом монтажа считается использование в конструкции направляющей, которая определяет долговечность и практичность при эксплуатации. В данном случае  мы рекомендуем использовать направляющие от компании «Стальная крепость»

   Наши клиенты  смогут самостоятельно рассчитать и подобрать комплектующие для откатных ворот от компании «Стальная крепость» , воспользовавшись специальной программой, которая автоматически рассчитает необходимые параметры конструкции. Для этого вам потребуется задать приблизительную массу полотна ворот и ширину проема, в результате вы получите необходимый чертеж откатных ворот. Внимание! Программа рассчитывает минимально допустимую длину консольной части.

Как изготовить и установить откатные ворота своими руками?

   Для того чтобы сделать качественный монтаж откатных ворот самостоятельно  и изготовить  их своими силами, необходимо знать некоторые моменты. Полотно системы ворот производит движение вдоль забора со стороны предполагаемого участка дома или коттеджа. Следовательно, вам необходимо предусмотреть будущее место, где будет производиться «откатывание»  полотна  ворот.

   На нашей схеме представлен вариант отката с правой стороны, поэтому движение ворот происходит изнутри, тем самым, вы должны обеспечить безопасность, а также не создавать иных помех для других конструкций вашего участка. Следовательно, расстояние, с которого будет планироваться откат ворот, должно быть чуть  больше ширины проема ворот, примерно, на размер консольной части (эта та самая часть, которая не закроет существующий проем и послужит противовесом конструкции). Длина консольной части равнозначна половины ширины проема. Значит, участок,  который необходим для движения ворот должен в длину составлять не менее, чем ширина проема умноженная на 1,5 а в ширину, следовательно, будет достаточно и  400 мм. Таким образом, если проем выдерживает требования, то Вы сможете установить нужные откатные ворота.

Монтаж откатных ворот своими руками.

1. Закладка фундамента:

   А) разметка ямы и выемка грунта

   Б) изготовление и установка закладного элемента

   В) заливка ямы бетоном

2. Если  откатные ворота будут автоматизированы, необходимо сделать требуемую разводку электрокабелей

3. Установка ворот и ответного столба

4. Установка автоматики для откатных ворот

   Перед установкой электропривода необходимо заложить кабели.Схема электропроводки показана ниже.

Пошаговое бетонирование основания для монтажа откатных ворот

Шаг 1. Разметка ямы под ФУНДАМЕНТ для

откатных ворот

Начиная с внешнего края проема, в стороне от откатных ворот отложите нужное  расстояние, равное одной второй (половине) ширины проезда (это  будет размер бетонного основания в длину). Вглубь территории отступите на 500 мм по всей длине отрезка (это и будет периметр ямы, который необходим для изготовления нашего фундамента ворот).

   Если  будущие столбы забора не будут использованы в качестве основных опорных столбов для откатных ворот,  необходимо с  противоположной стороны нашего проема, напротив ямы под бетонное основание,  произвести разметку ямы под ответный столб.

   Конструкция ямы должна быть такой, чтобы будущий столб мог бы без проблем примыкать к линии забора изнутри,  тем самым, не заужая проем конструкции. В случае автоматизации сдвижных ворот  требуется предусмотреть действующую возможность прокладки электрокабеля (провода) под проезжей частью между столбами. В данной ситуации подойдет пластиковая труба диаметром 25 мм(не менее).

Шаг 2. Выемка грунта

   Требуемый грунт вынимаем на глубину,  которая превышает глубину промерзания  не менее 200 мм. Для Подмосковья и центральных регионов глубина промерзания около 1,5 м, соответственно глубина ямы под фундамент должна  быть не менее 1,7 метра.

Шаг 3. Изготовление закладного элемента

   Для проведения данной работы необходим швеллер 16, длина которого равна длине  вашей ямы под  существующее бетонное основание, и арматура диаметром 12мм для связки  арматурной решетки. К заготовке швеллера привариваем отрезок арматуры, либо уголка  в длину, приблизительно около 1500 мм (см. рисунок).

После  необходимо приварить поперечные конструкции из этой же арматуры

Шаг 4. Установка закладного элемента в готовую яму

   Готовую конструкцию опустить в яму арматурой вниз и  зафиксировать так, чтобы боковая поверхность вашего  швеллера вплотную прилегала к существующему столбу забора. Швеллер установить строго горизонтально, для этого использовать уровень, и соответственно параллельно  по линии движения ворот.

   Необходимо уделить внимание уровню расположения верхушки плоскости вашего закладного элемента относительно уровня дорожного полотна в проеме ворот (обязательно!). От этого зависит зазор от дорожного полотна до нижней кромки ворот. Если закладной элемент установлен на уровне дорожного покрытия, то необходимо при использовании регулировочных площадок   сделать минимальный зазор под откатными  воротами. Следовательно, расстояние от дорожного полотна до нижней кромки полотна ворот  должно составить в пределах  100-110 мм.

   Нужно помнить, что возможность увеличить  необходимый зазор на несколько сантиметров, используя регулировочные площадки, можно, а уменьшить зазор уже не удастся (но, при условии сохранения технологичной возможности крепления опорных роликов).

Если вас не устраивает зазор в 70-100мм, то установите закладной элемент по уровню ниже проезжей части на возможное расстояние.

   Для наших клиентов  мы хотим заострить внимание на  то, что когда ваши столбы забора невозможно использовать в целях  опоры для откатных ворот или же тогда, когда верхняя кромка ворот декорируется  так называемой «короной» или «пиками», а так же в случаях, если существует необходимость монтажа двух опорных столбов, такие столбы нужно устанавливать на глухие ворота, которые перекроют проем свыше 4500мм. Это позволит увеличить стабильность полотна при парусных или ветровых нагрузках  в период открывания и закрывания всей системы.

   Если у вас слабые конструкционные столбы, или  чересчур  широкие ворота, требуется подготовить 1 или 2 опорных столба. Но, при этом размер столбов должен быть максимально  на 50 мм больше высоты от фундамента основания до верхней кромки  откатных ворот.

   Таким образом, готовые столбы устанавливаем в яму  и  связываем с закладными элементами, как указано на нашем рисунке.
Закладная деталь для откатных ворот с двумя опорными столбами.

Шаг 5. Заливка ямы бетоном.

   После установки закладного элемента  требуется залить яму либо бетоном, либо другим затвердевающим составом, но, при этом,  уровень бетона должен быть не выше поверхности закладного элемента. После этого  понадобится не менее 6 суток, чтобы система окончательно закрепилась в бетонном основании.

Установка ворот

Шаг 1. Определение и обозначение лини движения ворот.

   Натягиваем шнур вдоль всей линии проема, тем самым мы фиксируем будущую линию движения откатных ворот. При этом  следует учесть, что  расстояние от ответного столба до шнура не должно быть более 20-30 мм. Шнуровку лучше всего разместить  на высоте, примерно,150-200 мм. Это и будет касательной линией к внешнему краю несущего профиля.

Шаг 2. Подготовка роликовых тележек к монтажу.

Зафиксируйте требуемые регулировочные  основные площадки на системной платформе роликовых опор, так  как это указано на рисунке.

Шаг 3. Определение границ положения роликовых опор.

   Примерно на 150 мм отступите от края проема по плоскости закладного элемента  и отчертите нужную линию. Соответственно, это будет касательной линией по отношению к переднему краю первой роликовой опоры.  Рассмотрим крайнее положение второй роликовой опоры.  Определение роликовой опоры происходит следующим образом:  сначала необходимо вымерить общую длину ворот (обязательно!), включая ее консольную часть откатных ворот, вычесть из этого размера примерно 100 мм, отложить получившийся отрезок, начиная от края ответного столба, через проем, на плоскости закладного элемента. Следовательно, это и  будет касательной линией внешнего края второй роликовой опоры.

Шаг 4. Сборка ворот

   Заранее подготовленные роликовые тележки  монтируем внутрь несущего профиля. Затем, смещаются к центру ворот. Устанавливаются раздвижные ворота вертикально, причем  роликовыми опорами на закладной элемент. После этого, необходимо установить  поочередно первую и вторую опоры   так, чтобы они  подошли вплотную к соответствующим касательным, а наши ворота нужно сделать так, чтобы они были параллельно и подходили вплотную к шнуровке.

Шаг 5. Монтаж откатных ворот. Регулировка горизонтального положения щита и положения роликовых опор

   При помощи сварки прихватываются регулировочные площадки вашей второй роликовой опоры. Следовательно, необходимо  выкатить ворота в проем до конца.  Делается это, если потребуются окончательные регулировки горизонтального положения ворот. По окончании прихватываются регулировочные площадки первичной роликовой опоры.

Схема монтажа откатных ворот:

• снять полотно откатных ворот с роликовых опор
• снять роликовые опоры с регулировочных площадок
• сварка  по контуру регулировочных площадок, при привариваются они   к закладному элементу
• крепление роликовых опор на регулировочные площадки
• задвижка полотна откатных ворот на роликовые опоры
• установка ворот в закрытом положении
• установка уровня на плоскость несущего профиля.   При помощи гаечного ключа выставляем полотно откатных ворот в горизонтальное положение, при этом используем  регулировочные площадки (поднимаем или опускаем, друг относительно друга,  а также роликовые тележки на шпильках регулировочных площадок).

Примечание. Горизонтальное положение откатных ворот выставляется только для закрытого состояния ворот.

Шаг 6. Регулировка положения роликовых опор внутри несущего профиля

   На регулировочных площадках ослабеваем крепления роликовых опор (только верхние гайки) и  производим откат ворот в диапазон, от крайнего положения (закрытого) до состояния крайнего открытого положения. Данная операция необходима для того, чтобы роликовые опоры  могли занять  правильную фиксацию внутри несущего профиля. Когда вы убедитесь, что ворота свободно перемещаются и катаются, затяните крепления роликовых опор. После этого необходимо убедиться, нет ли каких-либо  нежелательных конструкционных изменений в качестве покачивания ворот.  Но, если  вдруг, после полной  протяжки полотно откатных ворот стало двигаться значительно хуже, чем до этого было, то  обязательно ослабьте крепеж и устраните возможные перегибы  роликовых опор на крепеже тележки и конструкции.
Примечание. Особое внимание необходимо  обратить на существующую  плоскость, поперечную движению ворот.

Шаг 7. Установка концевого ролика и заглушки несущего профиля

   Вставляем концевой ролик внутри несущего профиля с той  стороны, где находится  передняя кромка полотна ворот. Затем, затягиваем крепежные болты, ставим  точку сварки между крышкой концевого ролика и несущим профилем. В данном случае сварка необходима для того, чтобы  при  последующем ручном методе использования откатных автоматических ворот  концевой ролик  являлся концевым упором. Но,  учитывая возможную инерцию полотна ворот,  ваше болтовое соединение не сможет  удержать концевой ролик на нужном месте.
Тыльную сторону откатных  ворот нужно установить на место и приварить заглушку несущего профиля.   Поставка заглушки осуществляется в комплекте с воротами.
Установка заглушки необходимо для того, чтобы в зимний период  в процессе открывания ворот, снег и лед не набивались внутри вашего несущего профиля. Но, если это произойдет, то в неподходящий  момент закрытия, укатанный роликами снег и лед,  приведет к заклиниванию ворот.

Шаг 8. Установка верхнего направляющего кронштейна

   На крепеже ролика кронштейна ослабеваем систему.  Затем, крепеж устанавливаем  над полотном откатных ворот таким образом, чтобы ролики  имели возможность обхвата  верхней кромки полотна, а  та сторона направляющего кронштейна с отверстиями для крепежа должна быть направлена в сторону опорного столба.
Следовательно, мы прижимаем наш кронштейн к опорному столбу и  закрепляем прочно.  При помощи  обычного уровня устанавливаем полотно ворот в  обычное вертикальное положение  и  фиксируем его роликами направляющего кронштейна.

Шаг 9. Обшивка полотна ворот

   Откатные (раздвижные) ворота можно обшить любым материалом. Например, если этим материалом будет профлист, то необходимо заказать материал, нарезанным в длину и по ширине. От передней кромки ворот начинаем производить монтаж  листов. При этом лист профнастила вкладываем внутрь  существующего периметра рамы и крепим  на обрешетку ворот саморезами по металлу или производим клепку. Клепка  является препочтительным вариантом установки листа. Закрепили  первый лист, затем устанавливаем второй лист внахлест на первый на одну волну вперед, также надежно крепим его, и  продолжаем укладку и монтаж листов последовательно до нужного заполнения системы полотна. Но, если  последний лист не укладывается в нужный периметр основания, то производят его подрезку в требуемый  размер.

Шаг 10. Монтаж верхнего и нижнего уловителей

   Нижний уловитель предназначается для частичного снятия нагрузки с роликовых опор в тот момент, когда откатные ворота находятся только в  закрытом состоянии.  Монтаж  уловителя осуществляется  при полностью нагруженных воротах(обязательно!). Определяем положения нижнего уловителя.  Закрываем  их,  подводим в нижней части  под концевой ролик до окончательного плотного касания системы.  При этом  опорная плоскость уловителей  не может быть выше основного положения концевого ролика.
Верхний уловитель откатных ворот  предназначается  для  прочного удержания полотна ворот от возможного  раскачивания при парусных(ветровых) нагрузках в закрытом положении.   При этом  монтаж верхнего уловителя осуществляется  на уровне защитных уголков, которые  установлены в  передней части кромки полотна ворот  так, чтобы они имели возможность  в закрытом положении  касаться уголками скоб верхнего уловителя.

Шаг 11. Монтаж автоматики.

   Для того чтобы электропривод имел возможность свободно  перемещать створку откатных ворот, к системе  крепится  специальная зубчатая рейка.  Данная  деталь является универсальной и подходит к  практически каждому электроприводу для ворот любого производителя.  При этом  рейка продается и изготавливается кусками по одному метру в комплекте с действующим крепежом системы.

Смотрите так же:

виды ворот, правила расчёта параметров полотна, инструкции по строительству фундамента

Откатные ворота раньше встречались в основном на производственных базах, потому что комплектующие механизмы и фурнитура не были представлены в продаже для частных лиц.

Системы с направляющими и роликами удобны в эксплуатации, легко автоматизируются, лишены недостатка от провисающих петель, не требуют много места перед въездом на участок. Чтобы конструкция служила долго и не доставляла проблем, перед ее установкой нужно изучить, как работают и из чего состоят сдвижные ворота.

Устройство и принцип действия откатных ворот. Виды откатных ворот

Необходимо подобрать подходящую для земельного участка конструкцию. В зависимости от доступного места, можно установить одностворчатую систему – моноширменную или более дорогую двустворчатую.

Самое простое устройство у откатной рельсовой конструкции. На поверхности почвы закрепляется рельс, по которому перемещается створка. Для этого внизу створки приваривают ролик, он опирается на рельс и скользит вдоль него.

У такого механизма есть достоинства:

• наименьшая сложность для самостоятельного изготовления;
• нижняя опора исключает провисание;
• створка ворот может иметь ширину равную проему.

Присущие данной конструкции недостатки:

• рельс нужно регулярно чистить, на его работу влияет снег, мусор, грязь;
• направляющая должна выступать над уровнем дорожного покрытия.

Чтобы сделать откатные ворота своими руками, направляющая балку также можно расположить сверху – подвесить, или поставить внизу – консоль.

Подвесные

Устройство ворот подвесного типа предполагает, что створка движется по рельсу, который расположен по верху проема. Опора в нижней части отсутствует.

Плюсами такой системы являются:

• легкость в управлении;
• отказ от нижней опоры дает независимость от погодных условий;
• долгий срок службы.

Подвесная конструкция имеет и минусы:

• чтобы обеспечить въезд габаритной техники, балку нужно размещать высоко;
• большие размеры створки делают ее более дорогой.

Подвешиваемую систему для частного домовладения ставить не выгодно, поэтому она используется в основном на промышленных объектах.

Консольные

Консольные ворота имеют створку, которая не касается земли. Направляющая балка – рельс, швеллер, располагается на самом полотне.

Чтобы конструкция было хорошо сбалансирована, створки делают на 50% шире проема. Если устройство включает 2 синхронные створки, то для автоматического управления понадобится 2 электропривода.

Преимущества консольной системы:

1. Работоспособность не зависит от погодных условий, т. к. остается расстояние до дорожного покрытия.
2. При правильном подборе комплектующих и качественном монтаже устройство легко перемещается вручную и не требует мощной автоматики.
3. Рабочий механизм закрыт от грязи и осадков, что продлевает срок его службы. Тележки с роликами размещены внутри балки.

Недостатки, присущие конструкции:

1. Чтобы спроектировать, подготовить и собрать хорошо действующую консоль, необходима некоторая подготовка в строительстве.
2. Чаще всего нужно делать усиленный фундамент.
3. Длина створки требует соответствующих параметров участка.

Консоль имеет наиболее сложное устройство, поэтому, разобравшись с ее расчетами, понять, как сделать другие системы, нетрудно.

Особенности проектирования конструкции

Чтобы сделать ворота своими руками, чертежи, схемы и эскизы конструкции понадобятся для оценки потребностей в материале, определения стоимости строительства, составления плана работ, размещения элементов системы на местности.

Размеры полотна. Считаем оптимальную ширину и высоту проема

Основой всей конструкции является направляющая, которая двигается по роликам. Ее длина равна продольному размеру створки и противовеса или сумме длин 2 створок и 2 противовесов, если используется двухстворчатая синхронная схема.

Проем под ворота делают исходя из размеров транспорта, который будет въезжать. Например, чтобы под углом 45˚ смог заехать КАМАЗ-самосвал, нужна ширина не менее 4,5 м. Чтобы проехал легковой автомобиль, достаточно 3-3,5 м.

Длина самого полотна вместе с противовесом берется на 40-50% больше проема. К полученной величине нужно добавить 15-20 см, на которые створка должна заходить за столб. Например, если выбирается ширина 3 м, то нужно добавить 1,5 м и 10 см, т. е. направляющая и полотно с противовесом – по 4,6 м.

Т. к. у систем консольного типа в отличии от подвесных отсутствует верхняя перекладина, высоту проема планировать не нужно. А высота полотна принимается выше среднего человеческого роста – 1,85-2,2 м.

Расчет противовеса

Механизм откатных ворот работает за счет роликов, которые выносят за проем. Если используется одностворчатая система, то их понадобится 1 пара. В случае, когда ставится конструкция из 2 ширм, используют 2 пары тележек.

Срок их службы, а также легкость, с какой будут работать створки, зависит от правильности расчета противовеса.

Более экономичная конструкция предполагает противовес в 1/3 длины створки, выполненный в форме треугольника.

Делать такое устройство оправданно, если не хватает места для нормальной схемы в виде прямоугольника, который является продолжением створки и составляет ½ ее длины.

Полноценная конструкция противовеса упрощает сдвиг створок вручную, облегчает работу автоматике, увеличивает срок эксплуатации кареток.

Расчет веса

При устройстве сдвижных ворот своими руками без автоматики или с электроприводом требуется расчет по массе. Утяжеленная конструкция нуждается в более прочных комплектующих – роликах и направляющей балке, усиленном фундаменте и повышенной мощности автоматического устройства открывания.

Вес вычисляют, сложив вместе значения для металла, который используется в каркасе и обшивке створок. Полученную величину лучше увеличить на 30-40%, чтобы учесть возможные ветровые нагрузки. Запас понадобится при выборе и покупке фурнитуры.

От веса конструкции зависит количество анкеров, качество опоры роликовых тележек, глубина и толщина фундамента, стоимость которого от общей цены проекта иногда составляет 30-40%.

Чертежи и схемы

Лучше, если на чертежах ворота на роликах представлены в видах:

1. Общей структурной схемы.
2. Схемы для закладной площадки.
3. Монтажной схемы для изготовления конструкции.
4. Вспомогательными чертежами: кареток с направляющей, концевика, опорной скобы, полотна с направляющей рейкой.

Что понадобится для сооружения своими руками?

Чтобы собрать каркас для сдвижных ворот, залить фундамент, сделать закладные, установить и настроить механизмы, понадобятся фурнитура, строительные материалы и инструменты.

Как выбрать ролики для откатных ворот и другие комплектующие?

Производители предлагают комплектующие, отличающиеся допустимой нагрузкой: для конструкции весом от 400 кг, до 600 кг, от 600 кг, – и для соответствующих размеров полотна: до 4 м, до 6 м, свыше 6 м.

При выборе деталей нужно обратить внимание на:

1. Толщину направляющих. Она должна быть не менее 3,6 мм.
2. Материал роликов. Пластмассовые изделия служат меньше.
3. Подшипники роликовых тележек. Они должны быть с высокой твердостью поверхности качения (из цементированной стали). Чтобы они эксплуатировались без заклиниваний и люфтов, перед монтажом лучше проверить смазку.
4. Нижний улавливатель. Фиксатор и концевик должны свободно работать друг с другом. Поддерживающая скоба требуется толщиной более 4 мм.

Не следует забывать и о заглушках для направляющей балки. Они защищают от попадания внутрь пыли, грязи и снега.

Какой инструмент и материалы понадобятся?

Материалом обшивки для откатных ворот могут быть:

• профнастил;
• поликарбонат;
• вагонка или штакетник;
• стальные листы и ковка;
• филенка – штампованные металлические листы.

Кроме того, для приготовления бетона понадобятся цемент щебень и песок. Стальной пруток или арматура 10 мм или больше будет нужна, чтобы закрепить швеллер для закладной опорной площадки и усилить фундамент.

Для сварки каркаса потребуются:

• 60*40*2 или 50*50*2 профильная труба для рамы;
• 40*20*2 труба для деталей внутри каркаса;
• уголок металлический 100*100 мм или №20 швеллер для опорной площадки.

Из инструментов нужно приготовить:

• сварочный аппарат;
• болгарку;
• бетономешалку или емкость для приготовления бетона;
• лопату;
• лом;
• молоток;
• рулетку;
• угольник;
• уровень;
• шуруповерт или дрель;
• гаечные ключи;
• малярные принадлежности.

Поэтапный монтаж откатных ворот

Чтобы избежать ошибок при монтаже сдвижных ворот и получить надежную и прочную конструкцию, лучше разбить процесс на несколько этапов и следовать плану. Можно выделить следующие работы:

• установка опор;
• изготовление фундамента;
• сооружение створок;
• монтаж всей системы.

На каждом этапе важно соблюдать все параметры технологии и контролировать геометрию. Правильно выставленные направляющие ворот обеспечат минимальные усилия при их движении.

Установка столбов

Для устойчивости всей конструкции необходимо сделать столбы опор максимально качественно и точно. Особенности монтажа зависит от их типа. Они могут быть выполнены из:

• бетона;
• кирпича;
• камня;
• металлопроката;
• дерева.

Если на земельном участке грунтовые воды находится близко, лучше при изготовлении сдвижных ворот рассмотреть вариант с фундаментом, единым для всей конструкции.

Когда опоры из кирпича, камня или бетона, нужно сделать закладные, чтобы потом закрепить улавливатели и шины.

Для устойчивости столба, перед установкой его в яму, можно приварить к нему куски арматуры, трубы или уголка в качестве поперечин.

Яма должна быть не менее 1 м в глубину и 0,5 м в ширину. Опоры выставляют по уровню и заливают бетоном.

Строительство фундамента для механизма ворот

Правильную работу механизма для сдвижных ворот нельзя обеспечить без фундамента. При его разметке нужно учесть, что он должен быть на 0,3 м длиннее противовеса.

Порядок работ:

1. Ширину траншеи отмечают, отступив полметра от линии забора.
2. Заглублять фундамент лучше ниже точки промерзания грунта. Глубина должна быть не меньше метра.
3. С помощью швеллера, который будет являться закладной для крепления тележек, и нарезанной арматуры изготавливают П-образную конструкцию.
4. Ее необходимо выставить по уровням и высоте, так как на ней устанавливаются роликовые каретки.
5. Сооружают армопояс и опалубку.
6. Готовят и укладывают бетонную смесь.

Изготовление створки. Сварка

Понадобится ровная площадка, чтобы конструкцию не повело при сборке.

Последовательность монтажа:

1. Трубы укладывают на расположенные поперечно деревянные бруски, выравнивают с применением надежного уровня, лучше лазерного.
2. Элементы конструкции варят снизу-вверх. Сначала через каждые 0,5 м швом в 2 см соединяют заготовленную профильную трубу и направляющую балку.
3. К получившиеся спарке перпендикулярно крепят трубы, определяющие высоту створки. Если противовес будет в форме прямоугольника, то все поперечины берут одинаковой длины. Чтобы сохранить плоскость конструкции, ее нельзя перегревать.
4. Устанавливают поперечную верхнюю балку.
5. К подготовленному основанию каркаса приваривают элементы жесткости в соответствии с чертежом. Для этого используют заготовки труб 40*20*2.

Окраска и монтаж заполнения

Можно сделать сдвижные ворота из профлиста. Промышленность выпускает его разных расцветок, форм волны и толщины металла.

Перед обшивкой необходимо зачистить сварочные швы шлифмашинкой и загрунтовать готовый каркас. Лучше использовать грунтовку, содержащую присадки против коррозии.

Когда грунтовочный слой высохнет, конструкцию красят. Чтобы поверхность получилась ровной, желательно использовать пульверизатор. Краску наносят в несколько слоев.

Профильные листы крепят с помощью заклепок или саморезов.

Монтаж сдвижных ворот

Перед сборкой всей системы делают разметку. Чтобы точно установить консольные опоры, натягивают шнур по ходу створки. От столбов отступают 70 мм (толщина полотна), от поверхности дороги шнур поднимают на 15-20 см.

Дальнейший порядок действий:

1. Переднюю роликовую тележку утапливают в сторону отката створки на расстояние 15 см, чтобы она не выходила на проезжую часть.
2. Вторую сборку ставят на расстоянии 10 см от приемного столба, так чтобы была возможность разместить улавливатели.
3. Площадки опор прихватывают сваркой, устанавливают каретки и накатывают на них полотно для проверки.
4. Если система работает хорошо, то створку снимают, опору разбирают и крепят уже окончательно.
5. После того как створка будет установлена, ее закрывают и выравнивают с помощью уровня и болтов регулировки.
6. Монтируют ограничитель и накатной ролик. Устанавливают внизу улавливатель, выравнивают его и ставят верхний.
7. Производят завершающие регулировки, ставят заглушки, зачищают места сварки и красят.

Как оснастить их автоматикой?

Роликовые системы несложно сделать автоматическими, при условии, что они правильно уравновешены и выставлены.

Чтобы поставить автоматику, понадобятся:

• подходящий по мощности электропривод;
• зубчатая рейка;
• кабель;
• гофра;
• сигнальная лампа;
• антенна;
• блок управления;
• пульт ДУ.

Основание для монтажа устройства идет в комплекте с электроприводом. Осуществляем следующие действия:

1. В соответствии с инструкцией делаем разметку и между роликовыми каретками устанавливаем привод.
2. Размечаем и привариваем к профильной трубе зубчатую рейку. Между шестерней и приводом должен быть зазор в 1 мм.
3. Ставим выключатели («концевики»). Лучше использовать магнитные, т. к. они менее подвержены влиянию погоды, чем механические.
4. Подключаем привод к сети. Устанавливаем фотоэлементы для безопасности и сигнальную лампу.

Таблица зависимость мощности двигателя от веса ворот

Для правильного подбора привода можно обратиться к данным, содержащимся в таблице:

Выдвижные ворота. Откатные ворота своими руками: краткие рекомендации по установке

Сдвижные ворота — особенности, виды, стоимость

При возникновении потребности в установке заграждений для дачных участков, загородных домов и дач очень часто у владельцев построек возникает вопрос, какие именно ворота для своего дома выбрать. И правда, в современном мире существует настолько большое разнообразие различных конструкций, что очень сложно определиться, какая из них станет наиболее подходящей в нашем случае.

Уже довольно длительное время повышенным спросом на отечественном рынке пользуются сдвижные ворота, которые уже давно доказали свою практичность и надежность. Именно такая конструкция позволяет существенно сэкономить свободное место перед участком и внутри, которое мы должны были бы учесть при установке прочих аналогов (к примеру, распашные ворота требуют наличия свободного места для беспрепятственного открытия).

Особенности сдвижных ворот

Если говорить обобщенно, то различные модели сдвижных металлических ворот используются не только в частных домах, но и устанавливаются на различных промышленных объектах, монтируются для общественных парковок и гаражей. И все это обосновано их универсальностью и способностью качественно выполнять свою основную функцию в течение длительного периода.

Описывая основные преимущества, можно составить список, состоящий из следующих особенностей подобных изделий:

• Существенная экономия пространства;
• Цельная конструкция позволяет не опасаться за возможные повреждения из-за случайных механических воздействий на полотно;
• У владельцев участков и предприятий нет необходимости вычищать прилегающий к воротам участок от снега и крупных загрязнений для беспрепятственного выезда автотранспорта;
• Створки работают тихо и плавно, нивелируя шумы двигающихся механизмов;
• Сдвижные ворота легко устанавливаются и имеют привлекательную для среднестатистического покупателя стоимость.

Конечно, следует учитывать, что только продукция от ведущих отечественных и зарубежных производителей представляет собой по-настоящему качественный вариант, тогда как сдвижные ворота от мелких поставщиков не смогут похвастаться прочностью и долговечностью. Соответственно, для процедуры монтажа конструкции также следует нанимать профессиональных исполнителей, которые могут провести установку с четким соблюдением правил и норм безопасности, предоставляя заказчикам сервис высокого качества.

Кстати, сдвижные ворота различаются между собой методикой управления – модели могут открываться вручную или комплектоваться специальным автоматическими системами, которые существенно облегчают процесс эксплуатации и позволяют с комфортом пользоваться изделием, не выходя из машины.

Какие существуют виды сдвижных ворот?

Следует сразу сказать, что классификация сдвижных ворот предполагает различные способы крепления, по которым системы и делятся на несколько основных видов:

• Консольные;
• Подвесные;
• Рельсовые.

Начинать описание можно с самого популярного вида – консольных сдвижных ворот, которые уже давно пользуются спросом у отечественных покупателей. Популярность изделий обосновывается их надежностью, удобством в эксплуатации и долговечностью. Консольные системы монтируются к устойчивой боковой основе, так как конструкция имеет весьма внушительные габариты и большой вес. Полотно устанавливается на специальные роликовые тележки, обеспечивающее беспрепятственное движение. В закрытом состоянии ворота помещаются в уравнители, уменьшающие давление на основание и повышающие их эксплуатационные качества.

Подвесные ворота, в отличие от первого варианта, стоят дороже, а устанавливаемая на определенной высоте балка может препятствовать проезду массивной техники на участок. Подобные изделия рекомендуется использовать в качестве защиты на дачных участках, так как полотно подвесных конструкций практически невозможно взломать. Рельсовые ворота, оправдывая свое название, монтируются на специальные направляющие, устанавливаемые на земле. Может показаться с первого взгляда, что подобная технология неудобная, но рельсы никак не мешают движению транспорта, а их наличие позволяет проектировать длинные и массивные ворота, исполняемые практически в любом доступном дизайне.

Какие материалы используются в производстве сдвижных ворот?

В зависимости от ожидаемого результата, при производстве сдвижных конструкций могут быть использованы самые разные материалы:

• Комплектация сэндвич-панелями;
• Благородные породы древесины;
• Кованые металлические элементы;
• Профнастил;
• Сварные компоненты.

Сэндвич-панели представляют собой оптимальный вариант для гаражных ворот, так как данный материал может стабильно поддерживать оптимальный температурный режим внутри помещения. Панели не боятся атмосферных осадков, устойчивы к ветреной погоде и резким температурным перепадам.

Древесина всегда отличалась своим привлекательным внешним видом. Хоть материал и не слишком устойчив к повышенной влажности, производители могут выпускать деревянные ворота, которые нельзя назвать по-другому, кроме как произведения искусства. Такие конструкции могут содержать в себе многочисленные резные композиции и сочетание разных пород дерева, что еще больше выделяет продукции среди прочих аналогов.

Металлические кованые элементы, по примеру дерева, также могут производиться в различном дизайне. Подобную работу следует доверять исключительно профессионалам, так как эксклюзивные изделия будут представлять ценность, только если они изготовлены с четким соблюдением правил безопасности и практичности.

Что касается профнастила, то такой материал отличается малым весом и простотой монтажа. Но здесь следует соблюдать определенные правила, по которым подобные ворота не следует размещать на открытом воздухе, так как они подвержены атмосферным осадкам и сильным порывам ветра. Но в качестве гаражных ворот профнастил подойдет практически идеально.

Сварные конструкции выгодно отличаются от прочих аналогов приемлемой стоимостью, помноженной на высокое качество изделий. Такие ворота смогут вам прослужить не один десяток лет, даже при условии максимально активной эксплуатации!

По индивидуальному заказу клиентов профессиональные компании-производители могут компоновать несколько разных материалов и элементов для того, чтобы создать оригинальную и неповторимую конструкцию, способную удовлетворить запросы особо требовательных клиентов.

Сдвижные ворота с калиткой

Для получения комплексного решения по установке сдвижных ворот рекомендуется не экономить средства на установке дополнительных средств, облегчающих ваш быт. Наличие калитки позволит вам поддерживать удобство передвижения, особенно если вы хотите заказать монтаж конструкции с ручным управлением.

Калитки и двери производятся из того же материала, что и сами ворота  — такой подход позволит создать визуально привлекательную картину, когда все элементы внешнего интерьера будут дополнять стиль, в котором возведено здание.

На какие цены ориентироваться?

Основным вопросом для каждого покупателя ворот является ценовая политика производителей и поставщиков. Каждая компания имеет свои взгляды на то, какую стоимость устанавливать на собственную продукцию, но наша организация предлагает вам наиболее выгодные условия приобретения высококачественных ворот сдвижного типа!

Ориентировочные цены на продукцию представлены в следующих таблицах:

Стоимость сдвижных ворот с односторонней обшивкой

Стоимость сдвижных ворот с двухсторонней обшивкой

Стоимость сдвижных ворот без обшивки профнастилом

moskomplekt-vorota.ru

особенности конструкции, достоинства и недостатки, этапы монтажа

Ворота являются неотъемлемой частью участка территории. Ограждения способны ограничить проход людей и проезд автомобиля, владельцы участка могут контролировать перемещения по своей территории.

На сегодняшний день существует огромный выбор материалов и комплектующих для ограждения территории, которые снабжаются даже автоматической системой. Наиболее простыми и удобными, надежными и практичными в этом плане являются сдвижные ворота. Откатные ворота представляют собой простую конструкцию, которая снабжена электроприводом.

Такие конструкции активно используют на промышленных предприятиях, а также в частном секторе, где ограничено пространство вокруг ворот. Различная цветовая гамма и формы щита, а также дополнительные аксессуары к воротам, позволят создать привлекательный внешний вид участка.

Особенности конструкции сдвижных ворот

Конструкция ворот простая и имеет следующие элементы:

• щит;
• рама в фундаменте;
• направляющие и ролики;
• электропривод.

Главная особенность сдвижных (откатных) ворот заключена в самом названии. Откат в сторону, благодаря простой конструкции, существует давно, однако в последнее время такой вид ворот приобретает все большую популярность.

Сдвижные ворота представлены в виде прямоугольной рамы, обшитой сэндвич-панелями, профиль которой состоит из алюминия или оцинкованной стали. Предварительно профиль обрабатывают специальным защитным средством, которое устойчиво к коррозии.

Силовая рама — это несущая конструкция, которая изготавливается из металла, а затем бетонируется.

В верхней части рамы устанавливаются направляющие, а в противоположной стороне — уловители (нижний и верхний).

Ролики расположены на одинаковом расстоянии и в двух местах конструкции.

Механизм движения представлен электроприводом, которым можно управлять с помощью стационарной кнопки или пульта. Поскольку механизм автоматический, это значительно облегчает открытие и закрытие ворот водителю в непогоду.

Существуют откатные ворота трех видов:

• подвесные;
• консольные;
• рельсовые.

Подвесные ворота чаще всего используют на промышленных предприятиях. По размеру они огромны, а установка ворот обходится очень дорого. Но взломать такие ворота невозможно. Негативные факторы никак не сказываются на внешнем виде материала.

Консольная конструкция считается самой лучшей как на отечественном, так и на мировом рынке. Устройство бесшумное, не нужен готовый проем, простой монтаж. Только эта модель имеет много деталей: раму, ролики, направляющие рельсы, консольные блоки, поддерживающую скобу.

Рельсовые механические ворота не требуют много места, очень удобны и просты в эксплуатации. Полотно на колесиках устанавливается на рельс, который прокладывают на земле. Механические воздействия никак не влияют на внешний вид.

Преимущества и недостатки сдвижных ворот

Основными достоинствами всех видов данной конструкции, в отличие от других типов, принято считать:

• практически бесшумный и плавный ход;
• зимой можно не расчищать снег в проеме ворот;
• высокий срок службы;
• ручное управление;
• надежность и простота;
• устойчивость к негативным явлениям природы.

Недостатки откатных ворот:

• столбы и ворота нужно бетонировать;
• откат требует свободного места, чтобы не закрывать калитку;
• следует следить за роликовой системой (она должна быть всегда очищена от снега и листьев).

Монтаж сдвижных ворот своими руками

Для установки откатных ворот понадобятся следующие инструменты: лопата, сварочный аппарат, лом, рулетка, уровень, молоток, дрель со сверлами по металлу и болгарка.

Полотно ворот устанавливается вдоль забора. Место откатки следует определить заранее, в этом вам поможет чертеж конструкции. На строительном рынке или в специализированных магазинах для строительства можно купить все необходимые материалы. После покупки можно приступать к монтажу, который состоит из нескольких этапов.

1. Изготовление и установка столбов. Можно использовать бетонные столбы, трубу из металла или деревянные брусы. Для прочности их следует забетонировать. Глубина должна превышать 1 метр.
2. Фундамент расположить вдоль забора и забетонировать. С этой целью выкапываем траншею глубиной около 1 метра, шириной не более 0,5 метра. Длина должна составлять полразмера проема.
3. Изготовление металлической части ворот. Необходим металлический швеллер с шириной около 15−20 см. Его длина должна быть равна длине фундамента. Затем к швеллеру привариваются металлические ножки диаметром 13 мм. После этого металлическая часть укладывается в траншею ножками вниз и бетонируется. До полного высыхания бетона следует подождать неделю. За это время можно изготовить сдвижные ворота.
4. Сварка и окраска щита. Вначале нужно удалить болгаркой из металлических труб и рельса следы коррозии и масляные пятна, а затем обезжирить бензином или другим специальным средством. Далее наносится антикоррозийная грунтовка и оставляется на время до полного высыхания. После этого варим раму. Для этого берется шестиметровый направляющий рельс, который располагается разрезом вниз, и к нему приваривается профильная труба размером 60×30×2 мм.
5. Затем на эту трубу устанавливаются и привариваются вертикальные стойки, такого же размера. Предварительно их нужно измерить угольником. Наружная рама ворот готова. Последний штрих — вварить внутреннюю трубу размером 40×20×2. Зашлифовываем швы болгаркой и наносим грунтовку на готовое полотно.
6. Само полотно можно окрашивать кистью или специальным краскопультом (если вы умеете им пользоваться). Когда краска высохла, следует провести прошивку деревом, металлическим листом или пластиком.
7. Монтировка механизма. Роликовую систему устанавливаем на швеллере. Её закрепляют боковой частью и накладывают на роликовые тележки направляющий рельс. Затем полотно нужно выставить вдоль забора и приварить. Улавливатели ворот и подвижные ролики закрепляются на несущих столбах. Закрепить можно с помощью сварки, дюбелей или хомутов.

Управление воротами осуществляется с помощью автоматики. Если сделать самому, обойдется гораздо дешевле, чем приобретенная автоматика. Это довольно кропотливая работа, которая требует много усилий. Вам необходимо приобрести электродвигатель, он должен располагаться на специальной стойке.

Самодельные сдвижные ворота обойдутся вам около 400−500 у.е., в зависимости от материала и качества комплектующих.

Возможные ошибки при установке сдвижных ворот

Если устанавливать ворота самостоятельно, можно допустить некоторые погрешности. Самые распространенные ошибки при монтаже откатных ворот:

• Неправильная подготовка основания.
• Плохо или неправильно закрепленные комплектующие.
• Неправильно подобранная масса ворот под несущую балку. По этой причине ворота могут провиснуть.
• Если ворота начали скрипеть, это свидетельствует о том, что в подшипниках имеется песок, который нужно удалить, или при монтаже расстояние между опорами было отмерено меньше нормы.
• Если на местах сварки имеются подтеки, то это говорит о неправильной технологии покраски полотна. Поверхность следует обезжирить, очистить и загрунтовать, только после этого приступать к покраске.
• Чтобы столбы не перекосилисьв одну сторону и не вспучились, следует учесть глубину промерзания грунта и массу фундамента. Он должен быть в несколько раз больше самой нагрузки.

Монтаж сдвижных работ несложный, поэтому, если выполнять все рекомендации и правила, можно с легкостью установить их самостоятельно.

Оцените статью: Поделитесь с друзьями!

nashgazon.com

Гаражные подъемные ворота своими руками

17 апреля 2015

Просмотров: 4718

Для многих людей гараж стал вторым домом, и очень хочется, чтобы все в нем было красивым и удобным. Гаражные ворота подъемные своими руками — это шаг именно в направлении удобства и надежности.

Для того, чтобы Вы были спокойны за свой автомобиль, оставленный в гараже, необходимо установить надежные и прочные ворота.

В профессионально изготовленном виде такие конструкции давно завоевали симпатии автолюбителей своим красивым дизайном и относительно надежной защитой. Одно не может радовать — стоимость. Гаражные ворота подъемные своими руками являются достаточно сложной конструкцией, но людям, имеющим небольшие навыки сварочных и слесарных работ, вполне под силу сделать их. А по своим параметрам они не сильно уступают заводским конструкциям.

Принцип конструирования

Главная задача любых подъемных ворот — это открытие проезда путем подъема створки вверх и удержания ее в таком положении. Самый простой вариант, с которого и начиналось конструирование таких систем — поворотный (шарнирный): створка закреплена шарнирно и свободно поворачивается, а в верхнем положении фиксируется стойками (опорами). Естественно, что такая конструкция мало кому понравится, так как требует значительного пространства для подъема всей створки и порядочных усилий с учетом ее веса.

Типы подъема полотна от ворот.

В настоящее время в основном устанавливаются гаражные ворота подъемные своими руками одного из двух типов: секционного и поворотно-подъемного. Оба варианта решают еще одну задачу: укладку створки ворот в ее верхнем положении без выхода за габариты гаража.

Гаражные подъемные ворота секционного типа имеют створку, изготовленную из нескольких отдельных продольных полос шириной до 0,5 м, крепленных шарнирно между собой. Принцип действия основан на том, что при подъеме ворот вверх каждая секция движется по направляющим в двух направлениях: вначале вертикально вверх по стойке, затем горизонтально по направляющим на потолке. Секционное исполнение воротного полотна позволяет обеспечить его изгиб в верхней точке. Основные преимущества такой конструкции:

• безопасность в эксплуатации;
• малогабаритность.

Недостатки: возможность взлома, сложно сделать своими руками.

Гаражные ворота поворотно-подъемного типа состоят из цельного полотна, которое поворачивается и одновременно затягивается наверх по направляющим полозьям. В открытом состоянии створка размещается на потолке горизонтально в пределах габарита гаража. Основные преимущества: повышенная прочность и защищенность от взломов, легкость управления как в ручном, так и в механизированном порядке, возможность сделать самостоятельно. К недостаткам можно отнести относительную громоздкость и вероятность заклинивания при неправильной эксплуатации.

Конструкция поворотно-подъемных ворот

Как самодельные подъемные ворота наибольшее распространение находит поворотно-подъемная система.

Поворотно-подъемные ворота состоят из следующих основных элементов:

Рисунок 1. Устройство подъемно-поворотных ворот.

• дверная коробка;
• горизонтальные потолочные рельсы;
• створка;
• поворотный механизм;
• компенсационная система.

Дверная коробка выполняется из прочного деревянного или металлического бруса в виде двух вертикальных стоек и верхней перемычки (горизонтального брус) и устанавливается в проем гаража. На обеих вертикальных стойках крепится металлический профиль, который является направляющим для вертикального перемещения створки.

Горизонтальные потолочные рельсы имеют направляющий металлический профиль для перемещения створки в горизонтальном направлении. Они удерживают полотно на потолке гаража при открытии ворот.

Створка ворот изготавливается в виде цельного полотна (щита). В качестве материала могут быть использованы: металлический лист, сэндвич-панель, профилированный металлический лист, деревянный щит, облицованный металлом. Внутреннюю сторону полотна целесообразно покрыть теплоизолирующим слоем. В верхней части створки с обеих сторон закрепляются ролики для перемещения по потолочным рельсам.

На вертикальных стойках устанавливается поворотный механизм и компенсационные пружины. Пружины позволяют уменьшить усилие, которое требуется при подъеме ворот, за счет подтягивания полотна в направлении его горизонтального движения.

Поворотный механизм ворот

Комплектация подъемных ворот.

Одним из основных элементов подъемных ворот является подъемный механизм, который обеспечивает перемещение их в вертикальном направлении. Основными можно считать два типа устройств: рычажно-шарнирный и основанный на противовесах.

Рычажно-шарнирный механизм имеет наибольшее распространение, отличается простотой и надежностью. Такой механизм монтируется на вертикальной стойке в средней ее части. Он содержит рычаг, плечо которого крепится к низу створки ворот. При подъеме ворот рычаг, имеющий шарнирное крепление на обоих своих концах, задает направление движения створке, при этом совершая круговое движение вокруг точки крепления механизма на стойке.

Подъемно-поворотный механизм на противовесах состоит из троса, один конец которого крепится к низу створки ворот. Трос пропускается через блок и имеет на другом конце противовес. При подъеме ворот трос обеспечивает вертикальное движение, которое направляется полозьями на стойках. Масса противовеса подбирается достаточной для придания движения щиту створки. Такая система обычно используется при утяжеленной конструкции ворот и требует повышенной прочности вертикальных стоек.

Изготовление поворотно-подъемных ворот

Достаточно простые поворотно-подъемные ворота можно сделать в следующем порядке. Прежде всего из деревянного бруса сечением 8х12 см собирается П-образная коробка, которая крепится к гаражу с помощью металлических штырей или анкеров. Нижняя часть вертикальных брусьев закрепляется в бетонной стяжке. По уточненным размерам проема изготавливается полотно створки.

Для изготовления направляющего рельса используется П-образный профиль.

Основание для поворотного механизма формируется из стального уголка 35х35 мм. На одной стороне уголка сверлится 2 отверстия (диаметром 8-10 мм) для установки на стойку коробки, а на другой — 3 отверстия для закрепления кронштейна пружинного компенсатора. Этот кронштейн целесообразно выполнить из швеллера 43х80 мм. Аналогичное основание делается для крепления рычага с другой стороны, который приваривается к нижнему углу полотна створки.

На потолке гаража закрепляются два деревянных бруса размером 10х10 см. Направляющий рельс изготавливается из двух уголков 40х40 мм путем сварки между собой с образованием П-образного профиля. С помощью болтов рельсы прочно закрепляются на брусьях с направлением профилей друг к другу. Расстояние между рельсами должно соответствовать ширине створки с учетом роликов. На торцы рельсов привариваются пластины с отверстиями для установки ограничителей, исключающих выдвижение роликов створки из направляющей наружу.

На верхних углах створки ворот с обоих концов приваривается ось с роликом диаметром порядка 5 см. Ролики должны быть закреплены через подшипники для облегчения движения при подъеме ворот.

Необходимый инструмент

При изготовлении и монтаже самодельных подъемных ворот для гаража потребуется следующий инструмент и оборудование:

Инструменты для монтажа ворот.

• сварочный аппарат;
• перфоратор;
• болгарка;
• электродрель;
• шлифовальная машина;
• ножовка по металлу;
• набор метчиков и плашек;
• напильник;
• молоток;
• зубило;
• стамеска;
• плоскогубцы.

Процесс установки подъемных ворот

Подъемные ворота начинают монтироваться с установки поворотного рычага. Лучше всего использовать стандартный поворотно-шарнирный механизм с обязательной регулировкой длины крепления рычага.

Монтаж подъемных ворот.

Целесообразно подыскать регулировку по принципу домкрата. Если рычаг изготавливается самодельным, то необходимо предусмотреть крепежную пластину с пазами, позволяющими изменять длину крепления рычага до 10 см.

После установки поворотного механизма и предварительного закрепления рычага фиксируется компенсационная пружина с помощью кронштейнов, выполненных из швеллеров. Затем створка поднимается вертикально и своими роликами вводится в профиль рельсов на потолке гаража.

Устанавливаются стопоры (любой доступной конструкции), исключающие выскальзывание роликов из зацепления с рельсами. Створка поднимается максимально вверх и производится окончательная фиксация рычагов поворотного механизма и завершающая регулировка компенсационной пружины. На полотно створки с внешней стороны внизу закрепляется ручка удобной конструкции.

Упрочнение конструкции поворотно-подъемных ворот достигается заменой деревянного бруса металлическим профилем.

Принцип их изготовления аналогичен, но все соединения производятся с помощью сварки.

Другие конструкции ворот

Уменьшить вылет наружу створки ворот при ее подъеме можно путем использования поворотно-шарнирного механизма с двумя рычагами. Такой механизм крепится в нижней части стойки и за счет шарнирного сочленения рычагов компенсирует длину вылета. На рис.1 показана схема таких ворот. Изготавливаются они аналогично описанному варианту. (Рис.1. Схема поворотно-подъемных ворот с двухрычажным механизмом).

Гаражные подъемные ворота имеют достаточно сложную конструкцию, но вполне могут быть изготовлены своими руками. Для этого необходимо усвоить основные принципы конструирования и иметь минимальные навыки работ с металлом.

Автор:

Иван Иванов

Поделись статьей:

Оцените статью:

Загрузка…

Похожие статьи

moidomkrepost.ru

Как сделать откатные ворота по рельсу своими руками

Откатные ворота очень надежные и удобные. У них есть еще одно название – сдвижные ворота. Их устанавливают на дачах, промышленных объектах, в частных домовладениях.

Откатные ворота

Имея материалы, комплектующие и инструкцию по установке, можно сделать конструкцию своими руками, тем самым сэкономить деньги. Они очень надежны, удобны в эксплуатации, не занимают много места и не требуют особого ухода.

Без особых трудностей можно на них установить автоматику. В нынешнее время много людей выбирают этот тип ворот, так как он имеет много плюсов.

Преимущества и недостатки сдвижных ворот

Преимущества:

1. Удобство открытия и экономия пространства перед воротами. Если выпал снег, нет необходимости его убирать, для того, чтобы их открыть, так как открываются вдоль ворот.
2. Управлять воротами можно при помощи пульта управления благодаря автоматической системе. Если идет дождь или снежная погода, нет необходимости выходить из теплой машины: просто нажмите на кнопку пульта, и заезжайте во двор.
3. В такие ворота может проехать автомобиль любых габаритов, так как вверху и внизу ворота проема неограниченны. К раме приварена профилированная жесткая консоль. По ней передвигаются створки.
4. Привлекательный внешний вид. Откатные ворота отлично впишутся в экстерьер вашего дома.

Недостатки:

1. Ворота дорого стоят.
2. Необходимо дополнительное место сбоку для отката.

Комплектующие и свойства откатных ворот

Комплектующие сдвижных ворот:

• Каретки (роликовые тележки).
• Нижний и верхний улавливатель.
• Ролики (поддерживающий, накатной).
• Направляющий рельс 6 метров.
• Заглушки направляющей.

Электрический привод служит для комфорта и помогает сэкономить время людям, которые часто пользуются воротами. Каретки прикрепляются к фундаменту и определяют путь направляющей. Все роликовые тележки включают в себя колесики, покрытые полимером или металлом.

Следует выбирать комплектующие из качественных материалов для того, чтобы конструкция функционировала долговечно. Полный цикл «открыть-закрыть» составляет 50 тыс. раз, при условии качественных комплектующих. Если правильно использовать и бережно относиться к воротам, они прослужат много лет.

Обшить ворота можно любым материалом: профлист, металл, дерево, поликарбонат, ковка. Можно встроить калитку в ворота или сделать ее отдельно.

Итак, имея все комплектующие, можно сделать ворота своими руками, которые прослужат надежно и долго.

Кладка кирпичного столба

Этапы по установке откатных ворот

Для того чтобы поставить ворота своими руками следуйте рекомендациям.

Устанавливаем опорные столбы

Первоначально нужно верно установить опорные столбы. К ним, в свою очередь, прикрепим откатные ворота. Можно выбрать в качестве опорного столба дубовую балку, бетонный или кирпичный столб, швеллер.

Лучше бетонировать столб на глубину от 1 метра. Именно на эту глубину мерзнет земля и весной или зимой столбы не могут наклониться и нарушить функциональность конструкции. Устанавливаем столбы под уровнем, затем заливаем их бетоном.

Бетон состоит из мелкого щебня, песка, цемента. Не меньше 1 недели застывает бетон. Обязательно предусмотрите железные закладные по 3 единицы на каждом опорном столбе, если они будут из бетона или кирпича. Железные закладные расположите на расстоянии от края по 10 сантиметров со стороны проема. Лучше если размер закладной будет 5х5 сантиметров.

При изготовлении столбов, сделайте по 3 закладные для того, чтобы прикрепить нащельники на каждом из столбов. Это поможет вам удобно прикрепить к ним верхние ролики, а также верхний и нижний улавливатель.

Привариваем арматуру к забетонированной по центру трубе. С другой стороны привариваем арматуру к уголку 50х50 длиной 8 сантиметров. Уголок одной стороной, которая приварена к арматуре, лежит в шве.

Ко второй стороне приваривается нащельник. Этот уголок закладывается в шве к проему. Вследствие этого, нащельник будет на расстоянии от 8 до 10 сантиметров от края столба.

Если планируете установить автоматику, заложите провода для антенны, фотоэлементов, привода, и сигнальной лампы.

Схема электропроводки для откатных ворот:

Схема электропроводки для откатных ворот

Фундамент для ворот

Для того чтобы сделать фундамент, возьмите швеллер, ширина которого составляет 20 см. и арматуру сечением от 12 до 16 мм. Арматуру порежьте длиной 1-1,2 метра и приварите ее с двух сторон к швеллеру (к его полкам).

Затем нужно выкопать ров, длина, которого будет составлять половину от ширины проема. Ширина ямы составляет 30-40 см. Глубина составляет 1,3-1,5 метр. Швеллер установите «ножками» вниз и залейте яму бетоном. Фундамент для ваших ворот готов. К примеру, если между столбами длина составляет 4 метра, то основание для сдвижных ворот составит 2 метра.

Необходимо помнить, что швеллер нужно выставлять обязательно по уровню. Верх его обязательно должен совпасть с уровнем заезда. Если же вы будете укладывать плитку или асфальт, то необходимо рассчитать насколько будет увеличен уровень проезжей части. На этом уровне и бетонируйте швеллер.

Если все рекомендации учтены, то получится ровная железная площадка, к которой будет приварены ролики для ворот.

Фундамент должен выстаиваться не меньше 14 дней.

Изготовление несущей рамы

Материалом рамы является профильная труба.

Для внутреннего каркаса нужна труба 20х30 или 40х20, а для наружного-60х40 или 50х50.

Первым делом подготовьте металл для рамы. С помощью болгарки с железной щеткой очистите его от коррозии и обезжирьте, используя растворитель и тряпку.

Затем покройте антикоррозийным грунтом металл рамы, используя щетки или пульверизатор. Сварите раму.

Изготовление рамы внутреннего каркаса

Каркас необходимо сварить снизу вверх. В первую очередь к направляющему рельсу необходимо приварить снизу 2 трубы 60х40 по 60 сантиметров. Делают это для того, чтобы конструкция была устойчивой при сваривании каркаса.

Затем сверху направляющей нужно приварить трубу каркаса 60х40. Необходимо учесть то, что сваривать трубы и направляющую нужно в шахматном порядке.

Приварите трубы наружного каркаса: сначала первую и вторую вертикальную, затем косую и верхнюю. Приварите трубы внутреннего каркаса и зачистите швы после сварки с помощью болгарки.

Покраска и зашивка ворот

Трубы уже погрунтованы, теперь можно приступать к покраске. Если же вы не погрунтовали перед сваркой трубы, то можно каркас, который вы сварили погрунотовать, перед покраской. Итак, красить нужно алкидной эмалью. Это самая популярная краска.

Также используют краску фирмы Хамрайт или Снежка, которыми можно красить и без грунтовки, но перед покраской желательно все-таки погрунтовать трубы.

Красить нужно так: сначала нанесите слой краски, затем высушите, потом опять нанесите слой краски.

Рама ворот высушена, приступаем к ее зашивке. Для зашивки можно использовать такие материалы: профлист, дерево, металл. Также понадобятся саморезы и заклепки. Желательно, чтобы саморезы были со сверлом. Из инструментов понадобится шуроповерт или дрель со специальной насадкой.

Сварка металлических ворот

Монтаж ворот

Фундамент подсох, можно приступать к установке ворот. Процесс установки очень кропотливый. На фундаменте (швеллере) выставьте каретки и максимально раздвиньте их.

Нужно учитывать, что концевой ролик приблизительно 150 мм и потому каретку, которая находится ближе к проему, нужно отодвинуть, учитывая эту длину. Каретка, находящаяся дальше от проема, должна быть выставлена так, чтобы не смогла выбить заглушку с другой стороны направляющего рельса, когда ворота будут закрываться.

Затем наденьте раму ворот на каретки и выставите полотно по уровню. Далее приварите платформы кареток к швеллеру.

Проверьте, все ли сделано правильно. Затем сварите полностью платформы роликовых тележек. Важно, чтобы было правильное положение ворот, не было перекосов. Далее приварите верхний поддерживающий ролик.

Затем вставьте концевой ролик, приварите нижний уловитель, затем верхний. Учтите то, что концевой ролик должен накатываться на нижний уловитель так, чтобы каждый раз при закрывании конструкции разгружать ее.

Если вы сделали опорные столбы с металла или швеллера, то улавливатели и поддерживающие ролики приварите непосредственно к столбу. Если у вас бетонные или кирпичные, то приварите их к трубе, прикрепленной к закладным на столбе.

Есть один маленький момент. Много людей, устанавливая ворота своими руками, думают, что лучше поставить роликовые каретки на платформы, к которым приварены шпильки. Или сразу приваривают шпильки к фундаменту, а к ним прикручивают каретки. Но этот процесс займет много времени.

Не нужно приваривать каретки в труднодоступном месте. Если не хотите использовать ролики на шпильках, можно взять готовые платформы с болтами. Платформы приваривают к фундаменту, а ролики крепят к готовой площадке, используя гайки. Этот метод дороже, но сэкономит ваше время.

Поставить ворота своими руками дешевле, нежели вызывать мастеров из фирмы, но нужно иметь все материалы и комплектующие для ворот.

Эти рекомендации помогут вам легко и недорого поставить откатные ворота своими руками. Установить ворота именно своими руками всегда интересно и занимательно. Если следовать всем советам, сдвижные ворота получатся надежными и будут работать долгие годы.

.

svoivorota.ru

Установка откатных ворот своими руками

Монтаж откатных ворот: руководство по проведению установочных работ

Откатные, или сдвижные, ворота — удобное и эстетичное решение для заезда транспорта на частную территорию.

Они, как дверцы в купейном поезде, открываются вдоль забора, за счет чего значительно экономят пространство. Откатные ворота — слегка дорогое удовольствие, которое, тем не менее, остается сегодня весьма популярным.

В отличие от других систем, установка откатных ворот — достаточно сложный и длительный процесс, требующий определенных подготовительных работ. Монтаж такой системы должен производить человек, имеющий опыт в этом деле.

Несколько слов об устройстве откатных ворот

Установка откатной системы невозможна без покупки готового пакета для монтажа, который включает два ролика, несущую П-образную балку, именуемую несущим профилем, концевой ролик, ограничители, уловители, заглушки.

Наборы комплектующих выбирают в соответствии с весом будущей конструкции; существуют маленькие, средние и большие комплекты для монтажа откатных ворот консольного типа.

На рисунке 1 предоставлена схема откатных ворот и перечень их комплектующих.

Схема установки откатных ворот

Роликовые опоры (2 штуки) закрепляются на предварительно подготовленную швеллерную заготовку. П-образная балка прикручивается (или приваривается) снизу металлического каркаса так, чтобы роликовые тележки оказались внутри нее. Такого рода установка обеспечивает роликам минимальное загрязнение и длительный срок эксплуатации.

Роликовые опоры крепят к фундаменту посредством специальных пластин или болтов. Такое надежное крепление позволяет им выдержать нагрузку целой конструкции и при этом свободно перемещаться.

Подготовительный этап

Сборка и установка откатных ворот осуществляется в строгой последовательности. Работы начинаем с выкапывания траншеи под фундамент. Ее ширина должна составлять 40–50 см, глубина — от 1,7 до 3 м, в зависимости от степени промерзания грунта в определенной местности. При этом длина будущего бетонного основания равняется половине ширины проезда.

Далее создаем арматурный каркас. Для этого берем швеллер №18 и арматуру диаметром 12 мм (d12), свариваем детали между собой в соответствии с рисунком 2. Швеллер необходим для того, чтобы добавить конструкции прочности и обеспечить долговечность: низколегированная сталь, из которой сегодня производят швеллера, выдерживает воздействия низких и высоких температур и практически не ржавеет. Длина швеллерной заготовки равняется половине ширины проема. Вертикальные арматурные стержни должны уходить в грунт ниже уровня его промерзания.

Арматурный каркас откатных ворот

Дно предварительно выкопанной траншеи засыпаем песком, тщательно утрамбовываем. Затем опускаем в нее арматурный каркас (рис. 3). С помощью строительного уровня проверяем горизонтальность размещения каркаса; ось швеллера должна располагаться строго параллельно линии забора.

Установка швеллера для ворот

Если желаете установить автоматическое управление откатными воротами, необходимо заложить провода, спрятав их в гофрированные трубки. В зависимости от предполагаемого размещения электропривода, пучок проводов может выходить в любом месте фундамента; наиболее правильно это делать посередине.

После установки швеллерной заготовки заливаем фундамент. Для приготовления бетонного раствора понадобится около 5 мешков цемента, 0,3 куба щебня и 0,5 куба песка. В течение последующих 5–7 дней фундамент будет подсыхать, одновременно набирая прочность.

Обобщенная схема подготовительного этапа предоставлена ниже (рис. 4).

Схема подготовки для установки ворот

Руководство по установке откатных ворот

Через 5–10 дней после заливки фундамента можно приступать непосредственно к установке откатной воротной системы. Инструкция по установке предлагает разделить процесс монтажа на несколько этапов:

1. Подготавливаемся к установке.

Натягиваем шнур вдоль проема для ворот на высоте 20 см от дороги и на расстоянии 3 см от ответного столба. Ориентируясь на этот шнур, мы сможем выровнять положение несущей балки. Вставляем роликовые опоры в балку в необходимой последовательности, после чего смещаем их к центру ворот. Створку вместе с роликовыми тележками, вставленными в несущий профиль (балку), ставим на швеллерную заготовку. Первую и вторую роликовую опоры располагаем в размеченных местах. Ворота выравниваем таким образом, чтобы они расположились параллельно натянутому предварительно шнуру.

2. Прикрепляем роликовые тележки к швеллеру (рис. 5).

Установка роликовой тележки

Привариваем к швеллеру регулировочную площадку, отвечающую за вторую роликовую опору. Выкатываем ворота до самого конца и проверяем правильность (горизонтальность) их положения. Если все нормально, привариваем регулировочную площадку первой опоры.

Снимаем полотно и роликовые опоры из регулировочных площадок. Привариваем последние к закладному элементу. Обратно закрепляем роликовые опоры на свои площадки; задвигаем полотно откатных ворот.

Обязательно закрываем ворота, еще раз регулируем горизонтальное положение несущей балки. С этой целью гаечным ключом поднимаем или опускаем роликовые площадки.

3. Регулируем свободный ход.

Для этого правильно устанавливаем положение роликовых тележек, находящихся внутри несущей балки. Берем гаечный ключ, слегка ослабеваем те верхние гайки, которые крепят роликовые опоры и регулировочные площадки. Несколько раз закрываем и открываем ворота. Во время таких действий роликовые опоры внутри несущей балки установятся в правильном положении. После того как ворота начнут перемещаться легко и свободно, плотно затягиваем верхние гайки.

4. Монтируем концевой ролик и заглушки.

Концевой ролик устанавливаем на лицевой стороне ворот внутри П-образного профиля. Фиксируем ролик болтами. Заглушку (которая вместе с концевым роликом идет в комплекте с откатными воротами) устанавливаем на тыльной стороне полотна. Эта деталь защищает их от заклинивания путем предотвращения попадания снега в профиль.

Крепление верхнего направляющего кронштейна

Далее устанавливаем верхний направляющий кронштейн (рис. 6). Для этого ослабляем крепление его роликов и размещаем деталь под полотном таким образом, чтобы ролики соприкасались с верхней кромкой полотна, а та часть кронштейна, которая предусмотрена для крепежа, направлялась в сторону опорного столба. Прижимаем кронштейн к столбу и фиксируем его крепежными деталями.

5. Обшиваем рамный каркас ворот профнастилом (рис. 7).

Обшиваем ворота профнастилом

Нарезаем полоски профилированного листа в соответствии с нужным размером. Устанавливаем профнастил, начиная от передней кромки воротной системы. Крепим нарезки с помощью саморезов или заклепок. Накладываем листы обшивки друг на друга.

6. Устанавливаем уловители.

Предназначение нижнего уловителя — частичное снятие нагрузки с роликовых тележек при закрытом положении ворот; верхний уловитель держит закрытое полотно от раскачивания в период воздействия парусных нагрузок. Для определения положения нижнего уловителя полностью закрываем ворота и совмещаем его с концевым роликом. Верхний уловитель размещается так, чтобы в закрытом положении ворот его скобы касались защитных уголков.

7. Монтаж автоматики.

Последний этап для тех хозяев, которые желают, чтобы ворота открывались автоматически путем нажатия на одну кнопочку. Перемещаются откатные ворота в таком случае по зубчатым рейкам, которые можно найти в любом строительном магазине в комплекте с крепежными инструментами. Рейки устанавливаются на несущем профиле. Кроме реек, следует приобрести электропривод, лампу-маячок, пульт и ключ, установка которых проводится в соответствии с инструкциями и схемами, прилагаемыми к данному оборудованию.

Общая схема откатных ворот отображена ниже (рис. 8).

Полная схема откатных ворот с электроприводом

Установка откатных ворот — задание трудновыполнимое, но реальное.

Для того чтобы самому установить ворота, потребуется определенные практические и теоретические знания, физическая сила и, естественно, сами откатные ворота со всеми комплектующими. При условии правильной установки откатная система прослужит не один десяток лет.

svoivorota.ru

существующие варианты конструкций, монтаж своими руками

Прежде чем в строительном мире появляется какая-то технологичная новинка, возникает необходимость в ее использовании. Точно также было и с гаражными воротами. Был забор, были ворота, была машина. Но потом кому-то в голову пришла потрясающая идея — а что, если соединить вместе эти элементы, — так возникла идея создания гаражных ворот.

Итак, давайте разберемся, что же такое гаражные ворота. Гаражные ворота — это высокотехнологичная строительная конструкция, которая одновременно выполняет две функции: ограничивает постороннее проникновение на территорию приусадебного участка, но, в то же самое время, при необходимости, может открываться и пропускать на территорию автомобиль.

Так как гаражныеворота — это вполне себе самостоятельная конструкция, то к ней придъявляется ряд отдельных требований, которые обязательно необходимо учитывать при выборе той или иной модели.

Итак:

• Первое, на что следует обращать внимание — это защита частной собственности. Именно эта функция является основной для большинства видов гаражных ворот, а потому от того, насколько она будет грамотно выполняться, напрямую зависит престиж компании-производителя.
• Далее — теплоизоляция. Внутреннее покрытие ворот обязательно должно быть выполнено из прочного материала, который защищает основные конструктивные элементы от промерзания и заедания. Внутренние слои чаще всего изготавливаются из термоэластопласта. Особое внимание при выборе гаражных ворот нужно обращать на то, чтобы это был именно термопласт, а не резина.
• Долголетие. Очевидно, что гаражные ворота устанавливаются не на месяц, и даже не на год, а, следовательно, очень важно, чтобы они имели должные теплотехнические характеристики, которые помогут им справиться с этой задачей. Чтобы добиться этого, нужно использовать только оцинкованные элементы: трос, кронштейны, подвесы и направляющие.
• Следующий пункт — удобство и простота в эксплуатации. Вообще, как говорится, скупой платит дважды, — поэтому есть смысл заплатить дороже, зато получить за эти деньги качественный, долговечный продукт, который будет радовать вас долгое время. Сами ворота в настоящее время доступны в двух основных вариантах: с ручным и автоматическим управлением. Также, благодаря тому, что у гаражных ворот нет створок, значительно экономится место перед воротами, как с внешней, так и с внутренней стороны.
• Ну и наконец, последнее — эстетичный внешний вид и привлекательный дизайн. Но это все уже зависит от материала изготовления, а также от качества материала и его свойств. Благо, что сейчас гаражные ворота можно выбрать на любой вкус и цвет, а также исходя из собственных материальных возможностей.

Виды гаражных ворот

Абсолютное большинство гаражных ворот, которые используются в наше время, имеют свою собственную классификацию.

К примеру, в зависимости от способа открывания, все гаражные ворота можно разделить на три основных типа:

• сдвижные;
• распашные;
• подъемные.

Теперь рассмотрим по порядку каждый из этих типов.

Сдвижные ворота

Сдвижные ворота по-другому еще называют «откатными». Суть откатных ворот заключается в том, что консольная балка держит полотно, а балка движется по роликам, установленным на специальных креплениях сверху и снизу. В некоторых случаях ролики могут быть установлены исключительно сверху.

В свою очередь сдвижные ворота (по способу крепления балки) делятся на:

• с нижним расположением балки;
• с верхним расположением балки;
• телескопические ворота.

Что касается самого полотна, то оно, как уже говорилось выше, может быть выполнено различным образом:

• в один слой. Слой, при этом, может быть либо гладким, либо гофрированным;
• в два слоя. Оба слоя также могут быть выполнены либо из гладкого материала, либо из гофрированного;
• по технологии «сэндвич-панелей»;
• решетчатое полотно;
• кованое полотно.

К основным преимуществам сдвижных ворот можно отнести долговечность, относительную простоту и удобство в эксплуатации, привлекательный внешний вид, а также тот факт, что сдвижные ворота совершенно не занимают место рядом с заборным проемом.

Чаще всего сдвижные гаражные ворота используются на различных промышленных помещениях, когда ширина проема позволяет осуществить качественную установку гаражных ворот.

Распашные ворота

На втором месте после сдвижных ворот идут распашные гаражные ворота. Основным конструктивным элементом таких ворот являются створки, которые крепятся при помощи петель на столбах, установленных вдоль заборного проема.

Створки ворот (по-другому, еще называют «щиты») могут распахиваться как внутрь территории, так и наружу. Выбирать тот или иной вариант исполнения может хозяин, исключительно в зависимости от собственных предпочтений.

Подобно сдвижным воротам, створки распашных ворот также могут быть выполнены:

• в один слой;
• в два слоя;
• по технологии «сэндвич-панели»;
• решетчатые;
• кованые.

Створки ворот осуществляют свое движение благодаря шарнирам, которые устанавливаются попарно сверху и в нижней части опорных столбов. Благодаря шарнирам створки двигаются плавно и медленно, а, следовательно, прослужат очень долго. В большинстве случаев, распашные гаражные ворота дополнительно оборудуются электрическим приводом, — чтобы обеспечить автоматическое их закрытие и открытие. А также электрический привод можно оснастить червячным редуктором — тогда можно вообще будет управлять ими на расстоянии.

Как и у сдвижных ворот, распашные гаражные ворота обладают собственными достоинствами и недостатками. К числу преимуществ ворот такого типа можно отнести:

• относительную простоту конструкции;
• удобство эксплуатации;
• возможность выбора широкого спектра дизайнерских вариантов таких работ;
• легкость монтажа.

Здесь же нельзя не отметить еще одну отличительную особенность гаражных ворот распашного типа — наличие запорной штанги, которая позволяет плотно фиксировать верхнюю и нижнюю часть ворот в исключительно закрытом положении. Если же выбирать вариант с утеплением, то это будет означать, что каждая отдельная створка ворот будет выполнена в виде сэндвич-панелей, а их толщина будет составлять порядка 4−8 см.

По всему периметру ворот в самом начале работ наносится специальный резиновый уплотнитель, который обеспечивает надежную теплоизоляцию и герметичность всей конструкции.

Подъемные ворота

Ну вот и подошла пора рассказать о последнем типе гаражных ворот — подъемных воротах. В целом, сама конструкция ворот представляет собой полотно, которое может перемещаться по вертикальным направляющим. Благодаря специально разработанной системе противовесов, подъемные ворота в любой момент времени находятся в уравновешенном состоянии. Ну, и так как такие ворота поднимаются и находятся практически на уровне потолка, это означает, что внутри, все пространство гаража остается полностью свободным.

Главными преимуществами подъемных гаражных ворот являются: экономия места и обеспечение большой площади рабочего пространства, их относительная простота установки, а также низкая стоимость.

Скорее всего, именно эти качественные характеристики подъемных гаражных ворот напрямую влияют на то факт, что они по сей день остаются самым распространенным видом гаражным ворот.

Изготовление и установка гаражных ворот

Прежде чем заниматься установкой гаражных ворот, их, разумеется, нужно изготовить. Ну, или купить в специальном магазине. В первую очередь, нужно определиться с материалом, из которого ворота будут изготовлены.

В настоящее время все ворота изготавливаются либо из дерева, либо из металла. У каждого этого материала есть свои собственные достоинства и недостатки, но, в целом, лучше все-таки выбирать металл. По всем своим теплофизическим свойствам, металл выигрывает у дерева. Здесь в расчет берется и антикоррозийная устойчивость металла, и его большая прочность и долговечность.

Итак, после того, как полотно ворот выбрано, самое время заняться их установкой. Процесс установки ворот состоит из двух этапов: подготовка и монтаж.

В подготовительные работы входит: изготовление рамы, нарезка уголков, выравнивание направляющих, установка направляющих, изготовление металлического каркаса и вставка его в раму ворот.

В установку и монтаж входит: сбор обрешетки каркаса, укрепление каркаса полотном, приваривание уголков, крепление петель, а также установка засова.

Ну вот, пожалуй и все. Мы постарались рассказать вам об основных этапах установки гаражных ворот, а также о том, какими бывают ворота, в принципе!

Оцените статью: Поделитесь с друзьями!

nashgazon.com

Выдвижные ворота своими руками: изготовление конструкции (видео)

Защита для дома должна быть не только надежной, но и удобной. Еще в стародавние времена были придуманы откатные ворота, когда люди совместили колесо и панель. Но тогда это была массивная конструкция, которую могли себе позволить передвинуть лишь несколько человек одновременно, т.к. материалы не позволяли сделать ее удобной, а уж тем более интересной внешне.

Схема устройства откатных ворот.

Сейчас выбор выдвижных ворот, которые можно сделать своими руками, достаточно велик, но суть всегда сохраняется одна.

Первым делом следует определиться, будет это цельная панель либо раздвижные взаимозависимые ворота. Чаще всего используется цельная панель, т.к. она практически не подлежит износу, из-за того что из ходовых частей у нее лишь «колеса».

Изготовление основной конструкции

1. Сварочный аппарат.
2. Швеллер.
3. Колеса.
4. Рулетка.
5. Сталь листовая 4-5 мм.

Первым делом измеряется периметр под выдвижные ворота. После этого с вертикальной части отнимается 0,3 м, т.к. это пространство будет занято ходовой частью.

Роликовый механизм для откатных ворот.

Затем периметр сваривается из швеллера. Причем углы нежелательно срезать под 45 градусов, для того чтобы стыки происходили максимально удобно, т.к. верхняя и нижняя полосы будут продлеваться за пределы самих ворот (не периметра, а именно ворот) на 0,5 м в одну сторону и на 0,2-0,3 м — в другую.

Но один периметр не сможет удержать на себе всю массу ворот, соответственно, его потребуется укрепить. Для этого по центру пропускается еще 1 швеллер, который приваривается к вертикальным частям. Затем по вертикали пускаются аналогичные полосы с шагом в 1 м. Таким образом будет изготовлен полноценный каркас под ворота, который удержит на себе любую необходимую массу.

К нижней части каркаса привариваются стальные пластины на расстоянии 1,5 м друг от друга. В самом низу пластин надо сделать пазы, которые будут снабжены закрывающимся механизмом, который хоть и бесполезен от нежданных гостей, но защитит колеса во время работы по прямому назначению, а также позволит их заменять в самые кратчайшие сроки. После чего в пазухи устанавливаются колеса и изготовление основной конструкции можно считать завершенным.

Вернуться к оглавлению

Завершение работы

1. Сварочный аппарат.
2. Швеллер.
3. Уголок.
4. Перфоратор.
5. Дюбели с шурупами (монтаж защитного механизма к каменному забору).
6. Шуруповерт.
7. Саморезы.
8. Внешнее покрытие.

Выбранное место установки ворот потребуется дополнительно оборудовать «рельсом» и «защитным механизмом».

Рельс — это тот же швеллер, только утопленный в асфальт так, чтобы над его уровнем ничего не мешало проезду автомобилей и проходу людей. Длится она от самого начала ворот и продолжается до того места, куда ворота и будут задвигаться, т.е. еще одна их длина.

Защитный механизм позволяет фиксировать выдвижные ворота при их закрывании в 4-х точках, хотя чаще всего используется 1-2. Для этого те элементы, что были выдвинуты изначально, прислоняются к забору, и там же монтируется уголок. На этом этапе можно врезать замок таким образом, чтобы при его закрывании фиксировался один из элементов, а можно воспользоваться электронными системами, которые позволят открывать замок и отодвигать выдвижные ворота еще при подъезде, не выходя из машины. Практика показывает, что лучше всего пользоваться механикой, т.к. в случае перебоев с электроэнергией можно не попасть к себе домой без посторонней помощи.

Самым последним шагом монтируется внешнее покрытие, которое и будут видеть все со стороны улицы. Чаще всего для этого используется металлопрофиль, т.к. он обладает достаточными прочностными характеристиками и прост в монтаже.

1landscapedesign.ru

🧰 Как сделать откатные ворота

Введение

Пора заменить двойные распашные ворота на одинарные откатные ворота. Почему? Как по практическим соображениям, так и по удобству.
Существующим воротам было всего пару лет, и они все еще работали нормально (вы можете увидеть их изготовление здесь), но из-за того, что подъездная дорога ведет в гору, они были специально изготовлены с помощью устройства «надстройки под воротами», которое должно было подниматься каждый раз, когда использовались ворота. Кроме того, когда ворота были открыты, они занимали слишком много места, что затрудняло парковку дополнительных автомобилей на подъездной дорожке.
Мы подумали, что в данной ситуации будет проще и практичнее иметь откатные ворота.

Так что давай покончим со старым и займемся новым.

Я хотел раздвижные ворота, сделанные исключительно из бревна.

Раньше я никогда не делал и не устанавливал раздвижные ворота, поэтому я заскочил к местным производителям ворот, чтобы получить кое-какие идеи.

Одна из первых вещей, которую я обнаружил, заключалась в том, что для самых прочных раздвижных ворот требовался металлический каркас для предотвращения деформации.Но металлический каркас мне не нужен. Я хотел ворота, сделанные исключительно из дерева.

Поскольку мне не удалось найти местную компанию по производству ворот, которая действительно производила бы деревянные откатные ворота, и мне не удалось получить какие-либо конструктивные идеи, мне пришлось спроектировать свои собственные. Стр. 2.

Деревянные ворота покоробятся?

Мы узнаем вовремя и будем держать вас в курсе на странице обновления 8.

Что делать, если ворота деформируются?

Ага, есть запасной план.Возможно, мне придется признать поражение (по крайней мере, с этим конкретным дизайном) и полностью обвести кусок металлического уголка с одной стороны ворот, чтобы придать им жесткость. Однако не думаю, что до этого дойдет.

Компоненты ворот

Помимо ворот, мне потребовались гусеница, колеса, направляющие ролики и какая-то защелка, которая удерживала бы ворота закрытыми.
У меня не было проблем с получением большей части оборудования от любого количества компаний, занимающихся забором и воротами, кроме подходящей защелки. Я решил создать свой собственный.Страница 2.

План ворот, колеса и конструкция защелки

Дизайн ворот

Изготовление откатных ворот исключительно из дерева потребовало некоторых размышлений, как показали мои запросы Мне показалось, что для самых прочных откатных ворот требуется металлический каркас для предотвращения деформации.
Я был почти уверен, что смогу сделать ворота из дерева, которые не деформируются, но должны иметь особый дизайн.

Я выбрал дизайн, напоминающий внутреннюю стену дома, состоящую из «каркаса стены» с облицовкой (покрытием) с обеих сторон.(Прокрутите вниз, чтобы увидеть план рамы.)

Я также хотел несколько небольших окон с решеткой в ​​воротах, чтобы они не были слишком похожи на сплошную стену.

Я сделал настенный каркас из бруса 2 ″ x3 ″ (75 мм x 50 мм) и покрыл обе стороны фанерой 1/2 ″ (12 мм).

Фанера (должным образом прибитая и приклеенная) будет действовать как скоба. Я также добавил в раму дополнительные диагональные распорки.

Я решил, что покрытие обеих сторон рамы и скрепление фанерой поможет предотвратить деформацию, потому что любое движение в древесине (например, усадка / расширение) должно быть одинаковым с обеих сторон, тем самым нейтрализуя любые силы, которые могут вызвать ворота деформировать.Во всяком случае, это была моя теория.

Я также позаботился о том, чтобы рама была хорошо закреплена гвоздями и металлической лентой, фанера была хорошо приклеена и прибита, и что было хорошее покрытие краски.

План рамы ворот

Около 12 футов (3600 мм) в ширину и 6 футов (1800 мм) в высоту

Рама ворот была изготовлена ​​из пиломатериалов размером 2 x 3 дюйма (75 x 50 мм).
Можно также использовать пиломатериал 2 ″ x4 ″ (100 мм x 50 мм), и он будет столь же хорош, если не лучше, поскольку чем шире пиломатериал, тем жестче будут ворота.Однако чем шире брус, тем тяжелее будут ворота.

Колеса

Колеса можно было легко приобрести у любого количества компаний, занимающихся забором и воротами. Колеса, которые я использовал, имели нагрузку 440 фунтов (200 кг) каждое, а это означало, что оба колеса вместе могли поддерживать ворота, которые весили до 880 фунтов (400 кг).
Мои ворота хорошо подошли под это (я думаю).

Колеса имели U-образную канавку диаметром 3 дюйма (75 мм) и шириной 1 дюйм (25 мм).

Конструкция защелки

Поскольку я не смог найти подходящую защелку, отвечающую моим требованиям, я разработал свою собственную, отнес проект инженеру и сделал его.Защелка работала очень хорошо и была исключительно прочной.
Он в основном состоял из одной детали (b) , которая была прикреплена к верхней части ворот, и другой части (a) , которая была прикручена к верхней части стойки ворот.
Деталь (b) надвинула на деталь (a) и закрылась со щелчком.

Ниже представлен дизайн, который я передал инженерам.

Подготовка пути к трассе

Мне нужна была непрерывная прямая линия пути.Возможно, я немного привередлив, но если дорожка имеет горизонтальный изгиб, ворота все равно будут скользить, но они могут не совпадать по вертикали со стойками как в открытом, так и в закрытом положении. Во всяком случае, я подумал, что прямая гусеница даст равномерный толчок и / или толчок при работе с воротами. (Не путайте прямую с уровнем. Я хотел, чтобы трасса была прямой, но немного спускалась в сторону от проезжей части.)

Я хотел, чтобы трасса спускалась немного под гору в сторону открытого положения, чтобы ворота оставались открытыми (без необходимости улавливает) и не въезжать случайно в проезжающий транспорт.

Я сделал так, чтобы гусеница проваливалась на 3/4 дюйма (20 мм) по длине ворот.

Существующая бетонная поверхность была изогнутой, поэтому я решил вырезать в бетоне прямую траншею, достаточно широкую, чтобы пройти по пути ворот.
Мне также нужно было что-то твердое сбоку от проезжей части, чтобы закрепить гусеницу.
Для этого я использовал столб, установленный горизонтально в бетоне.

План уклона

Вырезание траншеи в бетоне

Поскольку существующая бетонная поверхность была искривленной, я решил вырезать в бетоне прямую траншею, достаточно широкую, чтобы пройти по пути ворот.
Я определил положение линии траншеи.

Калитка должна была иметь толщину 3 1/2 дюйма (90 мм), и я хотел, чтобы ворота находились на расстоянии 1 3/8 дюйма (35 мм) от стоек, поэтому центр направляющей должен составлять 2 1/2 дюйма (63 мм). ) в из сообщений.

Я использовал прямой кусок дерева в качестве платформы для режущей пилы. Я определил высоту с помощью струнной линии и уровня.
Затем я установил лезвие режущей пилы на необходимую глубину и сделал несколько надрезов в бетоне.
Я прочистил траншею долотом (см. Рисунок выше).

Определение линии и рытье траншеи в земле

Я провел веревочной линией по середине траншеи (в бетоне) и до того места, где должна была заканчиваться трасса. Это позволило мне определить, где копать траншею в земле и где разместить горизонтальную стойку (опору пути).

Затем я вырыл траншею на глубину и ширину, которые позволили бы разместить горизонтальную стойку и около 4 дюймов (100 мм) бетона под ней и вокруг нее.

Установка горизонтальной стойки для опоры пути

Затем я смешал партию бетона и поместил ее в только что вырытую траншею.
Я поместил стойку 4 ″ x4 ″ (100 мм x 100 мм) горизонтально на только что залитый бетон и отрегулировал ее (используя веревочную линию в качестве направляющей) до нужной высоты.

Теперь у меня была сплошная прямая поверхность, к которой можно было прикрепить гусеницу.

Установка столбов забора

Я также решил построить небольшой забор высотой 4 фута (1200 мм) вдоль стороны ворот, когда они находились в «открытом положении».

Это защитит вещи от попадания в ворота, а также убережет внуков от опасности.

На этом этапе я просто поставил столбы забора, чтобы я мог забраться и закрепить гусеницу.

Установка направляющей и измерение высоты ворот

Я использовал U-образный профиль (полукруглый), который был предварительно просверлен и оцинкован.
Дорожку можно было легко получить в любом количестве компаний, занимающихся забором и воротами, и она имела длину 20 футов (6 м).

К настоящему времени у меня была сплошная прямая поверхность, на которой я мог закрепить гусеницу, так что на самом деле мне оставалось просто уложить гусеницу на место и закрепить ее на поверхности с помощью соответствующих креплений.

Чтобы прикрепить дорожку к бетону, я использовал два типа крепежа (просто чтобы опробовать их):
1) Крепеж расширяющегося типа для бетона.
2) Забивные бетонные шпильки.
Для обоих типов мне пришлось сначала просверлить отверстие в бетоне той же толщины, что и крепеж.

Для крепления направляющей к дереву я использовал шурупы по дереву и оцинкованные гвозди.

Определение высоты ворот

Как раз пора приступить к изготовлению ворот.

У меня уже был план ворот (мне нужно было знать толщину ворот, чтобы закрепить дорожку в нужном месте), и как только дорожка была на месте, я смог определить точную высоту, которую я нужно сделать ворота. Я сделал это, измерив расстояние от вершины колеса (которое я держал на трассе) до того места, где я хотел, чтобы закончилась вершина ворот.

Изготовление ворот

Я знал, что откатные ворота должны быть прочными и хорошо построенными, чтобы минимизировать деформацию.
Я остановился на дизайне внутренней стены дома, состоящей из «каркаса стены» с облицовкой (покрытием) с обеих сторон. Вы можете увидеть план рамы (Страница 2).
Покрытие рамы с обеих сторон и скрепление ее фанерой должно помочь предотвратить деформацию, так как любое движение в древесине (например, усадка / расширение) должно быть одинаковым с обеих сторон, что позволяет нейтрализовать любые силы, которые могут вызвать деформацию ворот.
Я сделал каркас из бруса 2 ″ x3 ″ (75 мм x 50 мм) и покрыл обе стороны фанерой 1/2 ″ (12 мм).
Фанера (должным образом прибитая и приклеенная) будет действовать как скоба. Я также добавил в раму дополнительные диагональные распорки.
Я также проследил, чтобы рама была хорошо закреплена гвоздями и металлической лентой, фанера была хорошо приклеена и прибита, и что было хорошее покрытие краски.

Ниже приведена последовательность фотографий, показывающих процесс строительства, с пояснениями к каждой фотографии.

Рис.1 Верхняя и нижняя пластины размещены вместе так, чтобы можно было отметить положение шпилек.

Рис. 2 Пластины разошлись по земле, а шпильки расположены на отметках.

Рис.3 Сделаны оконные отверстия (для решетки).

Рис.4 Промежуточные шпильки установлены и закреплены.

Рис.5 Ряд блокировки зафиксирован на месте.

Рис.6 Металлическая обвязка пластин, прикрепленных к верхней и нижней части шпилек.

Рис.7 Присмотритесь к металлической обвязке.

Рис.8 Плиты выпрямляются с использованием струны и пакеров.

Рис.9 1/2 ″ (12 мм) обработанная рифленая фанера, приклеенная и прибитая гвоздями.

Рис.10 Больше 12 мм обработанной рифленой фанеры, склеенной и прибитой гвоздями.

Рис.11 Рама перевернулась.

Рис. 12 Длина диагональных распорок, уложенных на место, маркируется для резки.

Рис.13 Диагональные распорки приклеены и прибиты гвоздями.

Рис. 14 Больше 12 мм обработанной рифленой фанеры, приклеенной и прибитой гвоздями.

Рис.15 Накладка приклеена, прибита и зафиксирована на месте.

Рис.16 Хомуты сняты, готовы к покраске.

Рис.17 Начинается покраска.

Рис.18 Колеса крепятся к нижней части откатной двери.

Установка ворот и установка концевого упора

Установить ворота не было проблемой, просто нужно было поставить их колесами над гусеницей.

Остановка ворот

Мне нужно было что-нибудь, что могло бы остановить ворота без особого толчка, если кто-то толкнет ворота со всемогущей силой.
Я подумал, что в конце трассы поставлю столб с тремя пружинами, чтобы смягчить удар быстро открывшихся ворот — все-таки ворота были относительно тяжелые.

Я приобрел три пружины, которые, как я думал, подойдут для этого, и затем просверлил три отверстия в стойке того же диаметра, что и пружины.
Я просверлил отверстия глубиной 2 дюйма (50 мм) в стойке размером 4 дюйма на 4 дюйма (100 мм x 100 мм).
Чтобы удерживать пружины, я забил гвоздь через край стойки в нижнюю часть каждой пружины.

Установка фиксирующих и направляющих роликов

Направляющие ролики

Из-за ширины ворот я не смог найти подходящую роликовую направляющую, поэтому мне пришлось сделать свою собственную.
Однако я мог получить ролики у производителя ворот и пару оцинкованных L-образных скоб в строительном магазине.Затем у меня были компоненты.
Я прикрутил и сварил два L-образных кронштейна вместе, просверлил пару отверстий для роликов, расположил устройство над воротами и прикрутил его к стойке.

Защелка

Защелка была другая рыбалка. Я не мог найти ничего подходящего, поэтому мне пришлось спроектировать свой собственный, и инженер сделал это за меня.
Я хотел что-то, что будет легко работать, блокировать ворота, чтобы предотвратить подъем, и было бы очень прочным.
Вы можете увидеть дизайн (Страница 2) и несколько фотографий ниже.

Вот и все! Выполнено! Законченный! Обновления будут размещены на следующей странице.

Обновления

Поскольку откатные ворота сделаны исключительно из дерева, мы хотим увидеть, как они выдержат испытание временем. Периодически на этой странице будет публиковаться отчет об обновлении.

10 недель на

10 недель спустя — ворота получили много пользы, и я очень им доволен. Он хорошо сбалансирован, легко скользит, и в древесине нет ни намека на движение.
Сказав, что это все еще первые дни, и хотя ворота уже много использовали, им еще не приходилось мириться с экстремальными температурами, но на этом этапе все выглядит довольно хорошо.
Я сделаю еще один отчет через пару месяцев, и тогда мы посмотрим, как у него дела.

Более года в пути

Ворота эксплуатируются уже больше года и заслуживают пропуска.
Это будет последний отчет об обновлении, так как ворота проходили через все сезоны, выдерживали штормы, все погодные условия и температуры и, вероятно, использовались выше среднего, поскольку за воротами все время приходили и уходили пять транспортных средств.
Ворота так же хороши, как и в день их возведения.
Думаю, это могло быть связано с дизайном и хорошим покрытием герметиком / краской, чтобы вода не попадала внутрь.

Как построить свои собственные раздвижные ворота с небольшим усилием

Обновите свой забор, построив свою собственную раздвижную дату с помощью этого удобного руководства.

Если видеоплеер не работает, вы можете щелкнуть по этой альтернативной ссылке на видео.

Есть ли у вас забор, который стильно подходит для доступа и выхода? Тогда почему бы не установить классную и простую в сборке раздвижную дверь?

Следуйте этому руководству, чтобы узнать, как построить его самостоятельно, используя очень мало материалов и приложив немного усилий.

Счастливое здание.

Источник: Интересное проектирование / YouTube

Как и для любого проекта подобного рода, вам потребуются некоторые материалы и инструменты:

С вашими материалами пора приступить к сборке.

Создатель этого видео уже создал кадр раздвижных ворот ранее, так что вам нужно будет немного наверстать упущенное. Возьмите кедровые доски, отмерьте и отрежьте до нужного размера.

Если вы пытаетесь воспроизвести тот же вид, прорежьте канавку в центре каждой доски, чтобы разместить оцинкованную сетку.

Обрежьте сетку по размеру и завершите всю раздвижную дверь, как показано на видео.

Источник: Интересные разработки / YouTube

После этого вы все поймете.

Следующим этапом является усиление углов раздвижной двери с помощью скоб из нержавеющей стали. Убедитесь, что они надежно закреплены.

Затем возьмите винты с ушком, вам понадобится около 6 штук.

Просверлите пилотные отверстия и надежно прикрутите их, как показано на видео.Винты с ушком должны иметь больший внутренний диаметр, чем выбранный вами оцинкованный столб.

Те, которые использовались в этом проекте, имеют диаметр около 1 дюйма (2,54 см). Оцинкованная труба для этой сборки имеет диаметр 3/4 дюйма (1,9 см).

Источник: Интересные разработки / YouTube

Вверните по одному винту с проушиной в каждый угол раздвижной двери. Но убедитесь, что расстояние между ними достаточно, чтобы оцинкованная труба могла охватить их и добавить крышки.

Затяните колпачки вручную, чтобы их можно было легко снять позже при регулировке.

Источник: Интересные разработки / YouTube

Затем возьмите тележку колеса / ролики и прикрепите «низ» раздвижной двери. Ролики не только добавят стабильности воротам, но также позволят им плавно и предсказуемо скользить.

Но здесь одно предостережение. Убедитесь, что выбранные вами ролики подходят для использования на открытом воздухе. Кроме того, убедитесь, что вы прикрепляете их с помощью устойчивых к ржавчине винтов, таких как винты из нержавеющей стали.

Вам также нужно будет обратить внимание на высоту остальной части забора или перил, на которые вы планируете установить ворота.Убедитесь, что они будут одинаковой высоты — вы не хотите, чтобы ворота были короче или выше.

Это вопрос личных предпочтений, но он будет выглядеть более эстетично, не говоря уже о профессиональном.

Источник: Интересные разработки / YouTube

Затем, если необходимо, вырежьте отверстие в вашем заборе или перилах того же размера, что и ворота. Если вы строите ворота как часть оригинальной конструкции забора, пропустите эту часть.

Источник: Интересные разработки / YouTube

Теперь добавьте больше винтов с ушком к анкерной стойке забора.Убедитесь, что они точно совпадают с теми, что на ваших воротах.

Они будут использоваться для того, чтобы ворота действительно скользили, а не просто падали с перил. Как и прежде, сначала просверлите направляющие отверстия, чтобы со временем снизить вероятность раскола древесины.

Источник: Интересные разработки / YouTube

Теперь возьмитесь за ворота, отвинтите заглушки столбов и совместите их с анкерными винтами с проушинами на стойке забора. Проденьте штангу через крепежный винт с проушиной и снова установите торцевую крышку, как показано на видео.

Источник: Интересные разработки / YouTube

Снова затяните вручную и проверьте раздвижную дверь. Он должен быть надежным и свободно перемещаться по направляющей.

Для другой стороны забора либо соорудите концевую стойку (при необходимости), либо измените существующую часть забора, чтобы раздвижную дверь можно было поддерживать и, при желании, запирать.

Источник: Интересная инженерия / YouTube

На этом ваши откатные ворота готовы! Теперь вы можете сделать шаг назад и полюбоваться своей работой.

Молодец, ты!

Interesting Engineering является участником партнерской программы Amazon Services LLC и различных других партнерских программ, поэтому в этой статье могут быть партнерские ссылки на продукты. Нажимая ссылки и делая покупки на партнерских сайтах, вы не только получаете необходимые материалы, но и поддерживаете наш сайт.

Рама откатных ворот своими руками — комплекты откатных ворот

Изображение ниже
Комплект стоил 1850 долларов, и они сэкономили более 3000 долларов, сделав это самостоятельно! Эти раздвижные ворота были бы оценены в 5000 долларов, если бы их построила компания по производству ворот! Размер откатных ворот: 3000ммШх1800мм.Он был доставлен в Куинсклифф, штат Виктория.

В комплект входит
Инструкции, оцинкованная рама откатных ворот, направляющие, стойка и двигатель. 1 бесплатный звонок для обслуживания на месте, если это необходимо в районе Мельбурна, поэтому, если у вас возникнут проблемы при установке ворот, обязательно позвоните нам! Домашние мастера из разных штатов могут использовать наш номер 1300.

Монорельс поддерживает раздвижные ворота по гравийной дороге, и это может быть поставлено, если нет твердой поверхности, к которой можно прикрепить раздвижные ворота, как показано выше! Монорельс стоит 112 долларов дополнительно.00

Вот готовый комплект откатных ворот своими руками, который один из наших клиентов закончил за выходные!
Электрические ворота

После:
Это фотографии готового проекта. Молодец Дэнни! У него был зазор между брусьями 10мм, проект получился отличный! Мы поставили раму откатных ворот, а также все стойки и роликовую опору. Это был полный комплект, и больше ничего не требовалось.
Дэнни также купил у нас панели для забора своими руками, и все они были покрыты порошковой краской Satin Black.
Отличная работа Дэнни!

Это не наклон, а угол наклона камеры
это меня обеспокоило !!!

Вид сзади на откатные ворота, показывающий распорки.
Отличная работа, Джон!

До:
На фотографиях показаны ворота до того, как Дэнни прикрепил таймер к своему набору для раздвижных ворот, сделанному своими руками.
Раздвижные ворота Размер
2400 мм x 1800 мм
Комплект раздвижных ворот
3 стойки с порошковым покрытием

Дэнни не хотел покупать мотор для ворот, так как он был счастлив закрыть его вручную.

Как измерить комплект для раздвижных ворот

Две верхние фотографии над
Ричард — доктор медицины в осветительной компании, и всего за 2 дня он прикрепил бревна и повысил ценность и безопасность своего дома.
Молодец, Ричард !

Комплект откатных ворот с порошковым покрытием и рама ворот DIY.

На этих фотографиях частоколы крепятся к раме для раздвижных ворот, сделанной своими руками, и мы абсолютно уверены, что она будет выглядеть фантастически! Отличная работа, Тони!

Комплекты компонентов откатных ворот

12/24 В постоянного тока

Нужен двигатель для раздвижных ворот своими руками

240 В
Низкое напряжение
На солнечной энергии

Электродвигатель для откатных ворот

Нужна рама для ворот своими руками

Рама для ворот своими руками

Собственное здание Откатные ворота

Стальной столб — обрезка любой длины

Библиотеку ворот мы завершили

Откатные ворота своими руками
Вид спереди
Облицованы деревом Western Aust Jarrah, рама изготовлена ​​из оцинкованной стали.Эти ворота открываются и закрываются вручную.

21 DIY Подъездные ворота — Как построить подъездные ворота — Идеи для дома и садоводства

Подъездные ворота — это эффективный способ отделить вашу собственность от общественных мест, таких как тротуар и общественная улица. Строительство подъездных ворот своими руками может помочь создать визуальный и физический барьер, который будет отличать ваш доступ от людей в общественных местах. Есть много проектов, которые средний домовладелец может сделать своими руками для удовлетворения своих потребностей.

Конфиденциальность, функциональность и защита от атмосферных воздействий — это три компонента, которые домовладельцы ищут в проектах подъездных ворот. Наборы подъездных ворот своими руками или идеи подъездных ворот могут помочь вам улучшить внешний вид вашей собственности, а также повысить безопасность.

Ознакомьтесь с этими 21 планами подъездных ворот, сделанных своими руками, чтобы найти те, которые подходят для защиты вашей собственности.

Этот план подъездных ворот DIY покажет вам, как построить автоматические ворота, чтобы вы могли оставаться в безопасности своего транспортного средства, открывая и закрывая ворота.

Это подробное видео на YouTube проведет вас через каждый этап процесса строительства, поэтому у вас не возникнет проблем со строительством таких ворот через дорогу. Тот, что показан в этом видео, имеет 16 футов в ширину и около 6 футов в высоту, что идеально подходит для широкого входа.

2- Металлические консольные ворота подъездной дороги своими руками

Если металлические ворота подъездной дороги являются более привлекательным проектом для вашего двора, узнайте, как построить эти алюминиевые решетчатые ворота, которые фиксируются на одном конце и освобождаются на другом конце с помощью противовеса или консольная система.Эти DIY подъездные ворота придадут вашему подъездному пути профессиональный вид.

Консольные ворота для подъезда, сделанные своими руками, могут катиться на колесах и подключаться к электрическому открывателю ворот для открывания и закрывания без помощи рук. В этом проекте «сделай сам» подробно рассказывается о строительстве 27-футового проема для ворот.

Этот учебник по металлическим воротам своими руками требует сварки. При установке ворот пошаговые инструкции требуют использования пятидюймовых столбов и трех ярдов бетона в каждом отверстии для столбов.Металлические ворота движутся по рельсовой системе из роликов и подшипников для легкого открывания и закрывания через подъездную дорожку.

Чтобы уменьшить количество сварки и уменьшить вес алюминиевых планок, вы также можете использовать ограждение из сетки рабицы и легко прикрепить его к металлической раме. Конструкция этих ворот может быть изменена для включения металла или материалов ворот, которые у вас уже есть в вашем помещении, без дополнительных затрат.

3- Деревянные ворота Кейп-Код своими руками

Не ищите ничего, кроме этого отличного 11-страничного учебного PDF-файла, содержащего четкие изображения и описания для строительства деревянных ворот для вашего подъездного пути.Этот учебник для подъездных ворот своими руками предоставляет всю четкую информацию для строительства и строительства деревянных ворот, которые могут выдерживать многие погодные условия.

Этот учебный pdf-файл содержит двадцать один четкий описательный шаг по созданию подъездных ворот своими руками. В этом руководстве представлены несколько различных вариантов запирания ворот. Предоставленные инструкции позволяют построить шестифутовые или восьмифутовые ворота.

При изготовлении деревянных подъездных ворот в этих инструкциях используется трехслойная конструкция, обеспечивающая долгосрочное использование ворот.Ворота состоят из двух панелей, которые защелкиваются посередине и открываются, чтобы полностью использовать площадь ворот. Посмотрите этот удивительный подробный PDF-файл с инструкциями по строительству собственных деревянных подъездных ворот.

4- Металлические ворота

В этом видеоуроке показано, как установить цельные железные ворота , которые распахиваются для облегчения входа и выхода.

Эти железные ворота могут быть установлены для работы с существующим ограждением или как часть нового ограждения вокруг вашего ландшафта.Этот тип ворот бывает разных размеров, поэтому вы можете найти их по разумной цене, чтобы они соответствовали вашей подъездной дорожке.

5- Двойные деревянные ворота своими руками

Видеоурок по этим двойным деревянным воротам — хороший вариант для добавления ворот к подъездной дорожке или въезду, которые не провисают и не опускаются посередине. Менее чем за семь минут это руководство проведет вас через процесс создания ворот самостоятельно. В этом уроке они строят двойные ворота, длина которых составляет семь футов.

В конструкции подъездных ворот используются поперечные распорки, чтобы удерживать вес рамы и предохранять ее от провисания. Для этого проекта необходимо использование пилы и дрели. Этот проект может быть выполнен одним человеком менее чем за один день от начала до конца.

После установки рам ворот в руководстве вы узнаете, как установить деревянные планки (доски для забора). Крепление планок после установки каркаса ворот позволяет получить прямые линии и обрезать нижнюю часть досок, чтобы они не соприкасались с землей без каких-либо препятствий.Конструкция с двойными воротами оснащена средней защелкой для удобства использования.

6- Деревянные ворота

Эти красивые деревянные ворота увеличивают привлекательность вашего дома, помогая сохранить безопасность вашей семьи.

Две деревянные ворота распахиваются для облегчения входа и выхода, к тому же такая конструкция идеально подходит для проездов с уклоном. Изогнутая нижняя часть деревянных ворот позволяет им открываться на склоне с перетаскиванием, удерживая при этом достаточно близко к земле, чтобы дети или домашние животные не заползли и не убежали.

Декоративная верхняя панель делает эти высокие деревянные ворота красивыми и надежными. Легко создавать дизайн с этими бесплатными планами.

7- See-Thru Gate

Эти самодельные ворота позволяют вам видеть сквозь них, сохраняя при этом вашу семью и домашних животных в безопасности.

Изогнутая верхняя часть и деревянная планка посередине делают ее привлекательным дополнением к входной двери вашего дома. Рейки расположены достаточно близко друг к другу, чтобы домашние животные и дети не могли протиснуться сквозь них.

Этот простой проект «сделай сам» можно построить за день, а ворота можно открыть вручную или подключить к электронному устройству открывания ворот.

8- Двойные ворота

Для больших проездов нужны большие ворота напротив входа, и в этом видео на YouTube представлены планы строительства больших двойных ворот из дерева .

Двойные ворота привлекательны, функциональны и легко просматриваются. Их можно открывать и закрывать вручную или подключать к электрическому или солнечному устройству, чтобы сделать их автоматическими воротами.

Древесину можно оставить натуральной и покрыть водоотталкивающим прозрачным слоем или покрасить дерево в любой желаемый цвет.

9- Деревянные ворота для поддонов

Переработанная древесина для поддонов идеально подходит для строительства подъездных ворот DIY . Переработанные пиломатериалы из поддонов можно бесплатно получить, а доски почти идеального размера для этого строительного проекта.

Конструкция с двойной дверью создает ручную заслонку, которую рулоны открывают на нижнем колесе.Колесный кронштейн также помогает предотвратить провисание больших ворот. Добавьте контрастное оборудование, чтобы создать уникальный вид, чтобы ворота защищали вашу собственность и увеличивали привлекательность бордюров.

10- Одинарные раздвижные ворота

Такие раздвижные ворота занимают гораздо меньше места, чем распахивающиеся ворота. Кроме того, если ваша подъездная дорожка находится на наклоне, подъездная дорожка , сдвижная g a t e будет открываться и закрываться легче, чем открывающаяся.

Сделанные полностью из дерева без металлического каркаса, эти деревянные откатные ворота привлекательны и доступны по цене. Эти подробные планы покажут вам, как построить эти раздвижные ворота с решеткой наверху для декоративного элемента. Планы можно загрузить в формате PDF и распечатать для удобства использования в процессе строительства.

11- Рамы для тяжелых условий эксплуатации

Вот видео на YouTube, которое покажет вам , как построить Рамы ворот для тяжелых условий эксплуатации , которые можно использовать как есть, покрыты любым материалом по вашему выбору.

Эти сверхмощные рамы ворот идеальны для использования на животноводческих фермах, где основной задачей является содержание скота в безопасном замкнутом пространстве. Прочные ворота могут годами противостоять частому использованию и жестокому обращению со стороны крупных животных.

Прочные ворота изготовлены из бруса 4 × 4 и могут быть покрыты решеткой, деревянными планками или другими строительными материалами для улучшения внешнего вида бордюров. Слой краски или прозрачного покрытия для защиты от атмосферных воздействий — это все, что необходимо для этих прочных рам ворот.

12- Ветрозащитные деревянные ворота из поддонов

Рядом с пляжем очень ветрено, и вам нужны ворота , подъездные пути , которые могут противостоять сильным ветрам и соленому воздуху.Посмотрите это видео на YouTube, чтобы узнать, как превратить деревянные поддоны в прочные, устойчивые ворота, которые могут выдерживать сильные ветры, дующие с океана.

Вторичная древесина из поддонов делает эти подъездные ворота своими руками практически бесплатно.

13- Преобразованные ворота для звеньев цепи

Ознакомьтесь с этой идеей и узнайте, как превратить старые ворота с цепными звеньями в рай с пальмовыми деревьями, которые будут приветствовать гостей на вашей территории, не подпуская посторонних к вашей собственности.

Подробные фотографии показывают, как пошагово превращаются скучные, прозрачные ворота из звеньев цепи в привлекательный вход с двумя пальмами.

Нет Комплект ворот для проезда необходим для этой трансформации, все сделано с творческой изобретательностью. Ознакомьтесь с бесплатными тарифными планами, чтобы превратить свои скучные ворота в произведение искусства.

14- Металлические ворота

Большие, привлекательные, безопасные, полностью изготовленные из металла. Эти металлические ворота открываются автоматически и являются прекрасным дополнением.Металлические детали, размещенные по всему периметру ворот, привлекают внимание и создают отличное первое впечатление о доме и семье, которые находятся за воротами.

Это подробное видео на YouTube предоставит вам пошаговые инструкции, чтобы вы могли создать индивидуальные металлические ворота для дороги.

15- Коренастые деревянные ворота

Высокие, прочные и массивные на вид — лучший способ описать дизайн этих DIY подъездных ворот .

Дизайн представляет собой серьезный барьер для внешнего мира, но при этом остается привлекательным и повышает безопасность собственности и снижает привлекательность.

Эти массивные деревянные ворота можно покрасить или покрыть прозрачным лаком, чтобы сквозь них просвечивала текстура натурального дерева. Отличный дизайн для дома, расположенного на оживленной улице, где важны как конфиденциальность, так и безопасность.

16- Металлические сайдинговые ворота для подъездных путей своими руками

Эти самодельные подъездные ворота из пластика или металла, сделанные своими руками, являются отличным вариантом для использования имеющихся ресурсов. Кроме того, он обеспечивает использование старой оси автомобиля в качестве точки поворота, так что каждая панель подъездных ворот может легко откидываться.Этот проект «сделай сам» состоит из трех этапов.

Эта идея подъездных ворот своими руками может позволить забору высотой до двадцати двух футов перекрывать более широкую подъездную дорожку. В инструкциях на веб-сайте есть много фотографий для демонстрации каждого этапа процесса сборки своими руками. Прочность ворот поддерживается осями, которые используются для поворота ворот при открытии и закрытии.

К нижней части ворот ничего не прикреплено, что ограничивает доступ к подъездной дороге, когда ворота открыты. Если у вас нет доступа к пластиковым или металлическим сайдинговым панелям, вы можете попробовать другие материалы, такие как деревянный поддон, деревянная решетка или пластиковое виниловое ограждение.

17- Металлические ворота своими руками

В этом коротком видео менее чем за пять минут вы получите инструкции, необходимые для покупки расходных материалов и , чтобы построить металлические ворота для вашего подъездного пути . Видео предоставляет изображение размеров ворот, чтобы воссоздать эти подъездные ворота своими руками. Видео о въездных воротах содержит четкие пошаговые инструкции по созданию дизайнерских ворот.

Простые методы сварки придадут профессиональный вид вашим въездным воротам. Этот видеоурок был просмотрен на YouTube более 500 000 раз.В конструкции ворот есть поворотный рычаг, который помогает открывать и закрывать ворота по длине для использования с электродвигателем.

Этот проект можно построить и собрать вместе с другом в выходные. В комментариях под видеоуроком предлагается использовать несколько колес на нижних краях ворот, чтобы уменьшить вес, который петли ворот должны удерживать при открытии и закрытии ворот. Вы можете найти множество конструкций из металлических деталей, чтобы придать уникальный стиль вашей собственной версии этих подъездных ворот, сделанных своими руками.

18- Самодельные ворота подъездной дороги своими руками

Ищете конструкцию DIY подъездной дороги , которая не требует рытья электрического провода? Это руководство станет ответом на ваш поиск.Идея подъездных ворот, которые открывают и закрывают ворота, не выходя из автомобиля. В этом руководстве используется система открывания ворот на солнечной энергии, что упрощает строительство и не требует использования электричества.

В учебном пособии по подъездным воротам представлены конкретные детали и расходные материалы, используемые для создания этих ворот. Ворота, спроектированные и построенные в этом самодельном проекте, могут иметь длину до двенадцати футов. Вы можете использовать заборные столбы по обе стороны от ворот, вклеенные в землю, чтобы обеспечить вес ворот.

В этом учебном пособии представлен одиннадцатиступенчатый процесс, который проходит через все этапы строительства.Инструкции даже научат вас, как подключить комплект солнечных батарей для открывания и закрывания ворот, не выходя из автомобиля. Четкие фотоинструкции научат вас, как правильно подключить блок управления на солнечной энергии для автоматизации подъездных ворот.

19- DIY Hardwood Privacy Gate

Строительство ворот для проезда, которые также обеспечивают конфиденциальность, — отличная идея. Это учебное пособие представляет собой пошаговый процесс для строительства высоких деревянных ворот для обеспечения конфиденциальности проезжей части.Эта конструкция въездных ворот имеет две панели, которые защелкиваются посередине.

Создание приватных ворот своими руками — это простой процесс из десяти шагов с множеством фотографий, которые помогут проследить за строительством ворот. Конструкция ворот проста, но прочна с использованием древесины твердых пород для каркаса ворот. Вертикальные планки ворот помещаются в конструкцию с двойной рамой, поэтому вам не нужно беспокоиться о скручивании или короблении досок со временем.

Инструменты, необходимые для этого проекта подъездных ворот своими руками, включают пилу и дрель.Если ворота не собираются прикреплять к существующим столбам, вам нужно будет добавить столбы забора в конструкцию этих ворот конфиденциальности подъездной дороги. Конструкция ворот обеспечивает полную конфиденциальность без открытых участков для посторонних, которые могли бы заглянуть в вашу частную собственность.

Деревянная конструкция ворот позволяет закрывать винты деревянными дюбелями, чтобы снизить вероятность образования ржавчины со временем. Если у вас есть подъезд, который требует большей конфиденциальности, и вам нравится дизайн ворот с двумя панелями, это руководство по подъездным воротам DIY станет отличным вариантом.

20- Деревянные подъездные ворота своими руками

Конструкция двойных деревянных ворот, в которой используется дерево с гребнем и пазом из хозяйственного магазина и качественная стальная защелка. В этом видеоуроке «Сделай сам» рассказывается об измерениях и мыслях по созданию этих ворот, обеспечивающих долговечность, конфиденциальность и привлекательный дизайн. В этой конструкции используются горизонтальные планки или планки для забора для другого вида.

Использование обработанных столбов размером четыре на четыре позволяет уменьшить коробление в погодных условиях после цементирования столбов в земле.Инструменты, необходимые для этого проекта подъездных ворот, — это пила и дрель. В этой конструкции ворот используется по три петли ворот на каждой из двух панелей для предотвращения провисания.

Видеоурок демонстрирует пошаговый процесс создания конструкции двойных ворот менее чем за десять минут. Этот проект может быть выполнен за день или выходные одним или двумя людьми. Горизонтальная конструкция ламелей делает их уникальными для других конструкций ворот.

21- Cedar Driveway Gate

Посмотрите это информативное видео на YouTube, чтобы узнать, как построить driveway gate из кедровых досок с гребнем и пазами.

У привлекательных ворот есть боковая дверь для удобного доступа пешеходов, поэтому вы выходите и запираете ворота, когда собираетесь прогуляться или покататься на велосипеде. Легко открывающаяся конструкция как для автомобилей, так и для пешеходов.

Кедровые доски с гребнем и пазами просты в работе, а дерево прослужит десятилетиями снаружи в элементах.

Идеи для подъездных ворот своими руками [15 лучших идей, которые стоит попробовать]

Подъездные ворота, сделанные своими руками, могут повысить безопасность вашей собственности и повысить стоимость вашего дома.Ворота могут быть автоматическими, а могут быть ручными. Здесь вы можете адаптировать практически любую идею ворот для обеих настроек.

Если вы решили построить автоматические ворота, существует множество вариантов с питанием от солнечной энергии, которые могут сэкономить вам деньги. Читайте дальше, чтобы найти идеальные подъездные ворота своими руками для вашего стиля и собственности.

1. Кованые ворота

Если вы ищете красивые ворота, которые добавят уникальности каждому дому, кованые ворота могут достичь желаемого результата (1).Эти ворота могут быть настолько простыми или сложными, насколько вы хотите, вплоть до дизайна стойки ворот.

2. Стальной каркас из кедра

Кедр — прекрасный вариант подъездных ворот. Когда вы комбинируете его со сталью, вы помогаете усилить всю конструкцию за немного меньшие деньги. Он по-прежнему выглядит элегантно, но за ним проще ухаживать.

3. Устройство открывания двойных распашных ворот

Для двойных распашных ворот можно использовать широкий спектр материалов.Выбирайте из деревянных, металлических, цепных или виниловых ворот.

Просто помните, что выбранный вами материал, скорее всего, сильно повлияет на стоимость ваших автоматических ворот. Однако для тех, кто хочет создать более драматический эффект, ворота с двойным поворотом могут творить чудеса.

4. Ворота из металла и дерева на заказ

Комбинируя различные материалы при строительстве подъездных ворот, вы можете создавать невероятные, уникальные конструкции.Вы можете выбрать один из готовых макетов ворот или использовать свои навыки для создания уникальных украшений. Это интересный способ сделать ворота, которые принадлежат вам.

5. Автоматические ворота на солнечных батареях

Подъездные ворота своими руками с автоматизацией на солнечной энергии больше зависят от автоматики, чем от материала ворот. С этим мотором можно использовать ворота любого стиля.

Солнечная энергия — это надежный и эффективный способ обеспечить безопасность и доступность вашей собственности для вас и ваших посетителей.

Вы можете выбрать любой из этих великих открывателей солнечных ворот, чтобы этот стиль сработал.

6. Деревянные ворота, спроектированные Archtop

С деревянными воротами в виде арки вы объединяете деревянные панели, чтобы построить подъездные ворота, которые выглядят очень замысловато. Тип дерева будет определять, насколько устойчивы ваши ворота к атмосферным воздействиям, но варианты с этими воротами безграничны. Выбирая древесину для ворот, всегда помните о породе и устойчивости к гниению (2)

Некоторые породы древесины эволюционировали, чтобы произвести экстрактивные соединения, которые могут защитить древесину; они являются основным источником устойчивости к гниению у всех видов.

Кроме того, вы даже можете чередовать цвет и обработку, чтобы более отчетливо видеть различия с вашими воротами.

7. Ворота звена цепи

Ворота из звеньев цепи

легкие, прочные и простые в установке. Они очень практичны, но не всегда выглядят лучше всего. Если вы ищете практичность, этот материал может быть очень универсальным.

8. Алюминиевые ворота

Алюминий известен как легкий металл, поэтому он отлично подходит для подъездных ворот своими руками.Они недороги и позволяют вам иметь прочность металлических ворот, но при гораздо меньшем весе, о котором нужно беспокоиться.

9. Ворота для труб из ПВХ

Труба ПВХ

— очень экономичный вариант при строительстве подъездных ворот. По цене эти ворота также чрезвычайно прочны и являются предпочтительным материалом для многих изделий (3).

ПВХ

устойчив к атмосферным воздействиям, химическому гниению, коррозии, ударам и истиранию. Поэтому это предпочтительный выбор для многих различных долговечных продуктов и продуктов для активного отдыха.

Кроме того, эти ворота очень легко обслуживать. Вы можете быстро заменить сломанные части, такие как стойки ворот, фурнитуру для ворот и петли.

10. Ворота раздвижные консольные

Консольные откатные ворота могут быть изготовлены из самых разных материалов. Это ворота, которые катятся по углу на колесиках. Если это вызывает беспокойство, при открывании можно использовать намного меньше места с этими подъездными воротами.

Plus, вы можете найти альтернативные источники энергии для питания этого типа ворот, как на видео ниже, здесь, в вашем энергетическом блоге.

11. Самозакрывающиеся ворота подъездной дороги

Эти ворота используют магниты и силу тяжести для создания результата самозакрывания. Он подойдет к любой конструкции ворот, в которой используется металл.

Самозакрывающиеся ворота на подъездных путях — удобный способ защитить вашу конфиденциальность и повысить безопасность дома.

Хотя есть и другие варианты самозакрывающихся ворот, эти ворота оказались полезным и экономичным решением.

12.Ворота деревянные решетчатые

Решетка

может помочь подъездным воротам выглядеть сложными и элегантными, и их довольно легко установить для вашего проекта. Готовая решетка делает эту конструкцию намного более управляемой. Однако при желании решетку можно создать самостоятельно (4).

13. Ворота из композитного дерева

Композитная древесина соединяет древесину, пластик и связующие вещества, образуя продукт, который позиционируется как не требующий особого ухода и обладающий высокой прочностью (5).Хотя эти претензии все еще оспариваются годы спустя, они по-прежнему являются недорогим и стильным материалом для подъездных ворот, сделанных своими руками.

14. Автоматические ворота с ручными и автоматическими пешеходными воротами

С помощью этих ворот вы можете автоматически использовать ворота для проезда, когда перемещаете крупный объект, например машину, но если вы выходите только за пределы проезжей части, у вас есть возможность использовать ворота для пешеходов гораздо меньшего размера.

15.Двойные виниловые ворота

Двойные виниловые ворота относительно недороги и обычно довольно просты в установке. Этот тип ворот легкий, но все же способен выдержать большинство условий.

Часто задаваемые вопросы

В какую сторону должны открываться ваши ворота?

Обычно ворота на подъездной дорожке должны открываться в сторону вашей собственности.

Однако это не жесткое правило, поскольку у каждой собственности есть свои уникальные проблемы.В конце концов, ворота могут открываться в обоих направлениях, если это не мешает движению и безопасно.

Сколько времени нужно, чтобы установить подъездные ворота?

Профессионалу требуется от двух до пяти часов, чтобы установить подъездные ворота.

Если вы устанавливаете ворота сами и не имеете профессиональной подготовки, время будет зависеть от того, насколько вы комфортно справляетесь с этой задачей, и есть ли у вас все оборудование и материалы для ворот.Пошаговый пример процесса можно найти в нашем руководстве по установке устройства открывания ворот на солнечной энергии.

Сколько стоит построить подъездные ворота?

Строительство подъездных ворот в большинстве случаев стоит от 4000 до 8000 долларов (6). Однако все будет зависеть от материалов, которые вы используете. Подъездные ворота из ПВХ, металлические подъездные ворота и деревянные подъездные ворота будут значительно различаться по цене.

Список литературы

1. В чем разница между чугунным и кованым железом. Источник: https://www.machinedesign.com/materials/metals/article/21832007/whats-the-difference-between-cast-and-waught-iron
2. Естественная прочность древесины: всемирный контрольный список пород. Источник: http://owic.oregonstate.edu/sites/default/files/pubs/durability.pdf
3. Преимущества ПВХ по сравнению с другими материалами. Получено с: http: // www.pvcconstruct.org/en/p/material
4. Как построить решетчатый забор из дерева. Источник: https://www.thisoldhouse.com/fences/21017377/how-to-build-a-wood-lattice-fence
5. Прочность древесно-пластиковых композитных пиломатериалов. Получено по адресу: https://www.fs.usda.gov/treesearch/pubs/36662
6. Сколько стоит установка ворот на проезжей части? Получено с: https://www.fixr.com/costs/driveway-gate-install

Привет, Им Дара. Я родился и вырос в Фармингдейле, штат Нью-Йорк, и провожу время в Интернете, освещая новости альтернативной энергетики и местные события в космосе.Моя миссия — помочь большему количеству людей осознать преимущества использования альтернативной энергии. Когда я не веду блог об энергии, вы обнаружите, что я выгуливаю собаку, тренируюсь или занимаюсь медитацией!

16 простых в установке подъездных ворот своими руками

Когда вам нужно обезопасить свой дом, простые — или, возможно, обширные — подъездные ворота, сделанные своими руками, могут стать прекрасным способом придать нужный вид, ощущение и чувство безопасности, которые вам нужны.

Мы нашли несколько действительно фантастических идей для этого, с использованием различных материалов, от труб из ПВХ до металлических изделий или деревянных ворот, каждая из которых имеет разный уровень квалификации.

Просмотрите и решите — просто убедитесь, что у вас есть все необходимое, и безопасно используйте инструменты для их изготовления.

Cedar Plank Driveway Gate

Youtube

Использование кедровых досок с гребнем и пазами для создания этих великолепных деревянных ворот для вашей подъездной дороги. Видео проведет вас через процесс, давая советы и рекомендации по строительству этих ворот, которые прослужат десятилетия благодаря великолепной конструкции и массивному кедровому дереву.

Через Youtube

Щелевые ворота

Youtube

Когда вы строите подъездные ворота, вам может понадобиться такой простой выбор, как эти щелевые ворота.Вы можете легко проследить за вещами, сохраняя при этом домашних животных и детей внутри. Изогнутая верхняя часть и деревянная планка посередине придают дополнительную привлекательность внешнему виду вашей собственности, что делает ее действительно хорошим вариантом для простого проекта строительства.

Через Youtube

Ворота деревянные двойные широкие

Youtube

Эти самодельные ворота лучше всего подходят для больших проездов, которым нужны очень большие ворота. Видео на Youtube показывает вам планы строительства этих забавных, привлекательных ворот, через которые вы можете легко видеть, чтобы следить за объектами по обе стороны от границы собственности.

Через Youtube

Ворота для рециркуляции поддонов

Зеленый рычаг

Ищете дешевые идеи для ворот подъездных путей? Тогда не смотрите дальше поддона! Эти удобные предметы, которые можно забрать на Craigslist, строительных магазинах, продуктовых магазинах и во многих других местах, отлично подходят для такого рода строительства.

Кроме того, использование поддонов помогает немного спасти планету, а не покупать новую древесину в магазине. И, конечно же, вы экономите деньги.

Через зеленый рычаг

Простые откатные ворота из дерева

Build Eazy

Эти раздвижные ворота своими руками — простой проект для любого, у кого есть хотя бы небольшой опыт работы с деревом.Красивые ворота представляют собой прочную «стену» от внешнего мира, которая может помочь удержать ваших домашних животных и детей внутри, а также обеспечить некоторую конфиденциальность.

Инструкции доступны при нажатии на различные разделы в содержании статьи. Обязательно проверьте каждый на наличие всех планов.

Через Build Eazy

Металлические декоративные ворота своими руками

Youtube

Эти большие, привлекательные, декоративные, но функциональные ворота из металлоконструкций были первым проектом строителя из металлоконструкций.Великолепные детали выглядят купленными в дорогом магазине, но они не так уж сложны, если вы готовы пойти на несколько простых рисков и освоить новый навык.

Ознакомьтесь с идеями и планами на канале Youtube.

Через Youtube

Деревянные ворота из деревянных панелей

Проект номер девять

Эти высокие, крепкие, коренастые ворота в деревенском стиле абсолютно красивы, но в то же время просты. За дизайном довольно легко следовать, и в результате получаются надежные ворота, которые будут держать весь остальной мир вне дома, пока вы наслаждаетесь уединением и безопасностью своего собственного двора.

Через проект номер девять

Рулонные ворота для деревянных поддонов, простые

Instructables

Еще один дешевый план деревянных ворот подъездных путей — это вариант Instructables для ворот поддонов, которые катятся. Для тех, у кого подъездные пути нестандартного размера, эта конструкция особенно хороша, поскольку строитель говорит о неудобных размерах своего собственного и об использовании поддонов разных размеров, чтобы все это работало.

Наряду с поддонами вам потребуются винты, петли для ремней, болты с квадратным подголовком, загруженные ролики для ворот, болты для ворот и клей для деревообработки.

Через Instructables

Великолепные ворота из твердых пород дерева

Instructables

Эта великолепная конструкция сделана из твердой древесины. Первоначальный строитель создавал для вас подробные планы и чертежи.

Наряду с твердой древесиной вам понадобятся торцовочная пила, ударная отвертка, клеевые зажимы, винты из нержавеющей стали, деревянные болты, баллончик для удаления ржавчины, черная краска, клей для дерева для наружных работ, ленточная шлифовальная машина и вращающаяся шлифовальная машина. Просто следуйте инструкциям, и скоро у вас будут эти великолепные ворота.

Через Instructables

Простые садовые ворота

Instructables

Если вам просто нужна простая сборка, эти винтажные садовые ворота — отличный вариант.Вам понадобится древесина (в оригинале строители использовали древесину для настила), гвозди, петли, защелку и болты для тренеров. Стоимость составляет менее 100 долларов, что делает его не просто простым, а дешевым.

Через Instructables

Прочные дворовые ворота

Instructables

Этот вариант учебных ворот представляет собой достаточно скромную сборку, которая, хотя и неэлегантна, сделает свое дело. Это дает вид крепких, несколько грозных ворот. Для его создания потребуется много подручных материалов, что также делает его полезным для окружающей среды.

Через Instructables

Ворота декоративные ПВХ

Instructables

Для тех, кто ищет вариант ограждения / ворот для уединения, который не обязательно должен быть сверхпрочным, вы можете построить эти простые ворота из ПВХ. Они красивы и прослужат много лет, даже если не выдержат таких же ударов, как кованые ворота.

Для его изготовления не потребуется много необычных материалов — в основном ПВХ и некоторые основные инструменты, петли и винты из ПВХ.

Через Instructables

Консольные ворота

Instructables

Эти ворота не подойдут для большинства людей, но если вы ищете вариант для большого пространства или для большого транспортного средства, такого как фургон или грузовик, которому требуется широкий проем ворот, то это определенно один рассматривать.Ворота открываются не менее чем на 25 футов, что означает, что машины в длинных каркасах скользят прямо внутрь.

Следуйте инструкциям и прочтите советы, чтобы узнать больше об этом предприятии, прежде чем вы решите, что готовы его построить.

Через Instructables

Шлюз, управляемый DTMF

Instructables

Этот конструктор хотел управлять шлюзом с помощью простого обычного DTMF вместо приложений Android и IOS, которые используют многие другие. Конструкция требует модуля MT8870 и расширителя портов PCF8574.

Следуйте инструкциям, чтобы узнать, как построить такие ворота, которые используют стационарное соединение для перемещения ворот.

Через Instructables

Стальные и деревянные ворота

Instructables

Этот план подъездных ворот — еще один потрясающий проект, который вам понравится в любом пространстве, в котором вы хотите иметь декоративные, но очень функциональные ворота. Следуйте инструкциям, чтобы увидеть, как строители создавали эти великолепные ворота от начала до конца.

Через Instructables

Автоматические ворота для фермы без копания

Instructables

Последний вариант, который у нас есть, — простые автоматические ворота, не требующие рытья, в фермерском стиле.Вы начнете с комплекта от местного поставщика, а затем выполните установку, выполнив основные действия, указанные на плакате. Ворота подходят для любого пространства, в котором вы не хотите копать в целях автоматизации.

Через Instructables

Выбери свои ворота

Самое лучшее во всех этих идеях — это то, что вы можете использовать свое воображение, чтобы превратить их в идеальные ворота для вашей ситуации. Каждое из этих руководств по созданию ворот подъездных путей познакомит вас с процессом сбора материалов, строительства и установки ворот по вашему выбору.

Просто убедитесь, что вы собрали материалы заранее, несколько раз внимательно прочитайте руководства (или просмотрите видео), чтобы убедиться, что вы собрали все вместе, прежде чем начать.

Подписывайтесь на нашу новостную рассылку
Получайте советы и идеи для самостоятельного изготовления прямо на свой почтовый ящик.

Комплект для откатных ворот DIY | Tigerlink

Добро пожаловать на наш сайт. Если вы продолжаете просматривать и использовать этот веб-сайт, вы соглашаетесь соблюдать и соблюдать следующие условия использования, которые вместе с нашей политикой конфиденциальности регулируют отношения Tigerlink с вами в отношении этого веб-сайта.Если вы не согласны с какой-либо частью этих условий, пожалуйста, не используйте наш веб-сайт.

Условия продажи

Наши Положения и условия, включая нашу Политику конфиденциальности, определяют условия соглашения между вами и Tigerlink. Используя наш веб-сайт, вы безоговорочно принимаете настоящие Положения и условия, включая нашу Политику конфиденциальности, и соглашаетесь с тем, что использование нашего веб-сайта, включая любую покупку у нас товаров, регулируется этими условиями.

Настоящие Положения и условия не могут быть изменены без нашего письменного согласия. Мы можем время от времени обновлять эти Положения и условия, и текущая версия всегда будет отображаться на странице Положений и условий нашего веб-сайта. Мы рекомендуем вам прочитать эти Положения и условия, если у вас есть какие-либо вопросы. Если вы не согласны с настоящими Условиями, вы не должны использовать наш веб-сайт каким-либо образом.

Мы: Tigerlink наш адрес: 22-24 Beecher Street, Preston Victoria 3072, Australia

.

Вы: посетитель нашего сайта / наш клиент

1.Определения

В этом соглашении:

«Перевозчик» означает любое физическое или юридическое лицо, с которым мы заключили контракт для перевозки Товаров от нас к вам, будь то все или часть расстояния.

«Клиент» означает любое физическое лицо, которое в связи с настоящим соглашением действует в целях, выходящих за рамки его бизнеса.

«Наш веб-сайт» означает всю установку компьютерного оборудования и программного обеспечения, которая является или поддерживает наш веб-сайт.

«Товары» означает любые Товары, которые мы предлагаем для продажи на нашем Веб-сайте.

«Контент» означает любой материал в любой форме, опубликованный на Нашем веб-сайте нами или любой третьей стороной с нашего согласия.

Наш продукт

Мы стремимся обеспечить точное описание всех продуктов на нашем веб-сайте и полагаемся на информацию, предоставленную нам нашими поставщиками. К сожалению, в некоторых случаях наш веб-сайт может содержать ошибки, и мы оставляем за собой право исправлять любые ошибки или неточности в любое время, в том числе после того, как вы разместили заказ.В некоторых случаях продукты, которые мы предлагаем для продажи, изготавливаются вручную или из натуральных или органических материалов, и могут быть небольшие различия между изображением (изображениями) продукта и продуктом, который вы получаете. Это всегда будет указано в перечне отдельных продуктов. Мы стремимся к тому, чтобы отображались все цвета и экраны. Оттенок цвета от экрана к экрану не является ошибкой. Это будет классифицироваться как изменение намерений, и возврат товаров, основанный на изменении мнения, будет производиться за счет покупателя.

В той степени, в которой это разрешено действующим законодательством, мы не гарантируем, что описания продуктов, цвета, информация или другой контент, доступный или предлагаемый на нашем веб-сайте, являются точными, полными, надежными, актуальными или безошибочными, а также не даем никаких гарантий в отношении стандарт или качество любой из продуктов, предлагаемых на нашем веб-сайте.

В редких случаях наши поставщики оказываются не в состоянии доставить нам продукцию, либо поставленная продукция не имеет надлежащего качества или изготовления.Мы оставляем за собой право удалять любые продукты с нашего веб-сайта в любое время и / или удалять или редактировать любые материалы или контент на нашем веб-сайте. Хотя мы приложим все усилия для обработки всех заказов, могут быть исключительные обстоятельства, при которых мы приложим все усилия для обработки всех заказов, могут быть исключительные обстоятельства, которые означают, что нам может потребоваться отказаться от обработки заказа после того, как мы отправим вам подтверждение заказа, которое мы оставляем за собой право сделать в любое время по нашему собственному усмотрению.Мы не несем ответственности перед вами или любой другой третьей стороной по причине того, что мы удалили какой-либо продукт с нашего веб-сайта, независимо от того, был он продан или нет, удалив или отредактировав какие-либо материалы или содержимое на нашем веб-сайте, или за отказ обработать или принять заказ после того, как мы отправим вам подтверждение заказа.

Наш сайт регулярно обновляется

Мы стремимся регулярно обновлять наш веб-сайт и можем изменять его содержимое в любое время. В случае необходимости мы можем приостановить доступ к нашему веб-сайту или закрыть его на неопределенный срок.Мы будем прилагать разумные усилия для обеспечения того, чтобы наш веб-сайт содержал точную информацию и контент, однако мы оставляем за собой право обновлять наш веб-сайт, как только нам станет известно о неточности или ошибке.

Ошибки рекламы

Мы делаем все возможное, чтобы указывать точные и актуальные продукты, цены и всю другую информацию, время от времени могут возникать ошибки. Мы не несем ответственности за такие ошибки. Мы оставляем за собой право отказать в выполнении заказа на основании любого недоразумения, возникшего из-за таких типографских ошибок.

Телефон службы поддержки

Tigerlink предлагает бесплатные технические консультации по телефону с понедельника по пятницу с 9:00 до 17:00 и с 9:30 до 13:00 по субботам, чтобы помочь установщикам.

Ваш заказ

После того, как вы разместите свой заказ и мы обработаем ваш платеж, мы отправим вам подтверждение заказа по электронной почте. Это электронное письмо не гарантирует, что заказанные вами продукты доступны. Он представляет собой подтверждение того, что мы получили ваш заказ.Ваш заказ представляет собой предложение о покупке, которое мы принимаем, когда отправляем ваши продукты и отправляем вам электронное письмо, подтверждающее, что ваши продукты были отправлены. Как только это электронное письмо будет отправлено и товары будут переданы указанному перевозчику, договор между вами и нами будет завершен. Таким образом, договор купли-продажи заключен в Виктории, Австралия.

Если доставка заказа приведет к неприемлемо высокой стоимости перевозки для Tigerlink, мы оставляем за собой право связаться с вами, чтобы запросить дополнительную плату за доставку или отменить заказ до отправки.Если мы отменим ваш заказ в этих обстоятельствах, мы вернем вам полную стоимость.

В том маловероятном случае, если продукт будет недоступен, мы оставляем за собой право отменить ваш заказ до его отправки. Мы свяжемся с вами по электронной почте как можно скорее, чтобы сообщить вам об этом. Вы можете выбрать зачисление на счет магазина или возврат стоимости недоступного продукта. Мы оставляем за собой право не принимать ваш заказ в случае, если мы не сможем получить разрешение на оплату, если мы подозреваем мошенническую деятельность или если вы не отвечаете критериям приемлемости, изложенным или иным образом предусмотренным в настоящих Условиях или наш сайт.Мы оставляем за собой право отказать в обработке или отказать в обслуживании кому-либо в любое время по нашему собственному усмотрению.

2. Наш договор с вами

Применяются следующие условия:

2.1 Насколько позволяет контекст, вам как посетителю нашего веб-сайта; и

2.2 В любом случае для вас как покупателя или потенциального покупателя наших товаров

2.3 Мы примем ваш заказ по электронной почте с подтверждением. Вот тогда и заключается наш контракт.

2.4 Время от времени мы можем изменять эти условия. К вам применяются условия, опубликованные на Нашем веб-сайте в день заказа Товаров.

2.5 К сожалению, мы не можем гарантировать, что Товары, рекламируемые на нашем сайте, доступны.

2.6 Если у нас нет на складе всех заказываемых вами Товаров, мы предложим вам альтернативные варианты. В этом случае вы можете:

2.6.1 Принимаю предлагаемые нами альтернативы;

2.6.2 Отменить полностью или частично свой заказ;

2.7 Если в будущем вы будете покупать у нас Товары по какой-либо договоренности, не связанной с оплатой через Наш веб-сайт, эти условия все равно будут применяться.

2.8 Если мы должны вам деньги в связи с вашей отменой, мы кредитуем вашу кредитную или дебетовую карту в кратчайшие сроки, но в любом случае не позднее, чем через 30 дней с даты отмены вашего заказа.

3. Ваш счет у нас

3.1. Вы соглашаетесь с тем, что предоставили и будете продолжать предоставлять точную, актуальную и полную информацию о себе.Эта информация нужна нам, чтобы предоставить вам товар.

3.2 Если вы используете веб-сайт, вы несете ответственность за сохранение конфиденциальности вашей учетной записи и пароля, а также за предотвращение использования ваших компьютеров посторонними лицами.

3.3 Вы соглашаетесь принять на себя ответственность за все действия, которые происходят под вашей учетной записью с паролем. Вы должны немедленно сообщить нам, если считаете, что какой-то человек получил доступ к вашей учетной записи без вашего разрешения, а также войдите в свою учетную запись и измените свой пароль.

3.4 Мы оставляем за собой право отказать вам в доступе к нашему сайту.

4. Цена и оплата

4.1 Все цены могут быть изменены без предварительного уведомления. Цены, установленные или упомянутые в прайс-листах Поставщика, применимы ко всем заказам, полученным в указанную дату вступления в силу текущих прайс-листов или после нее, если иное не указано поставщиком в письменной форме.

4.2 Мы стараемся поддерживать актуальность и точность цен на нашем веб-сайте и в каталоге, но возможно, что цена может увеличиться по сравнению с опубликованной.Если это произойдет, мы не отправим ваш заказ, пока вы не подтвердите, что хотите сделать заказ по новой цене. Мы будем прилагать разумные усилия для обеспечения того, чтобы наш веб-сайт содержал точную информацию и контент, однако мы оставляем за собой право обновлять наш веб-сайт, как только нам станет известно о неточности или ошибке.

4.3 Изменение цен. Мы прилагаем все усилия, чтобы всегда указывать точные и актуальные цены. Однако вы должны помнить, что цены могут быть изменены без предварительного уведомления.Мы оставляем за собой право изменять любые цены без предварительного уведомления.

4.4 Банковские расходы банка-получателя по платежам нам будут нести мы. Все остальные расходы, связанные с платежами в валюте, отличной от австралийских долларов, будете нести вы.

4.5. Любая информация, предоставленная нами в отношении обменных курсов, является приблизительной и может время от времени меняться.

4.6 Цены включают австралийский налог на товары и услуги. Если вы укажете адрес доставки, что вы проживаете за пределами Австралии, GST будет удержан в пункте оплаты.

4.7 Безопасность платежей. Мы используем стандартное шифрование для защиты вашей личной информации на протяжении всего процесса оплаты. Мы не храним информацию о вашей кредитной карте или банке постоянно. Мы не несем ответственности за любые убытки или убытки (прямые или косвенные), вызванные мошенничеством с использованием карты участника.

5. Доставка

Доставка осуществляется по всей Австралии почтой Австралии или любым назначенным нами курьером или курьером, назначенным заказчиком.

Australia Post eParcel или курьеры доставят товар по адресу, который вы указали в качестве «адреса доставки» в вашем заказе. В случае, если почтовая электронная посылка Австралии или курьеры прибывают в ваш офис или место жительства и никто не может принять вашу посылку (-ы), электронная посылка Австралии или курьеры оставят карточку с инструкциями по организации доставки. из почтового отделения или курьерской базы. Если вы дадите разрешение на выезд в помещение, вы несете ответственность за оставленный товар.

Мы прилагаем все усилия, чтобы доставить вашу посылку (-ы) в установленные сроки доставки, мы не можем гарантировать время доставки.

После доставки вы несете ответственность за название продукта и за все риски потери, пожалуйста, немедленно проверьте состояние и содержимое вашего доставленного продукта. По истечении 7 дней с момента доставки претензии в отношении недостающих или поврежденных предметов не принимаются.

Расчетное время доставки вашего продукта (ов)

Ваш заказ будет отправлен незамедлительно в течение 24 часов с момента подтверждения оплаты заказа, пожалуйста, позвольте 1–4 рабочих дня для большинства мест в Виктории, Новом Южном Уэльсе и Южной Австралии и до 10 дней для других удаленных частей Австралии.

5.1 Доставка будет осуществляться почтой / курьерской службой, указанной нами, по адресу, указанному в вашем заказе. Вы должны убедиться, что кто-то присутствует, чтобы принять доставку.

5.2 Если мы не сможем доставить ваш заказ, мы уведомим вас, чтобы попытаться назначить альтернативную дату доставки, удобную для вас. Если нам не удалось связаться с вами по прошествии 10 дней с момента первой попытки доставки, мы отменим ваш заказ и вернем деньги, уплаченные за товар. Мы сохраняем все начисленные нами расходы за доставку.

5.3 Если мы сами не сможем доставить ваши Товары в течение 20 дней с даты вашего заказа, мы уведомим вас по электронной почте, чтобы договориться о более поздней дате доставки и предоставить вам возможность отменить ваш заказ.

5.4 Мы можем доставить Товары в рассрочку, если не все они доступны для доставки одновременно.

5.5 Товары отправляются почтой. Мы отправим вам сообщение по электронной почте, чтобы сообщить, когда мы отправим ваш заказ.

6.Отмена заказа

6.1 Вы можете отменить свой заказ в любое время до его отправки.

6.2 Подробная информация о нашем послепродажном обслуживании и гарантиях, если они указаны на нашем веб-сайте / в нашем каталоге.

6.3 Если вы отмените заказ до того, как мы отправим Товар, мы вернем вам стоимость Товара и стоимость доставки, если таковая имеется, 15%

6.4 Если вы отмените заказ после того, как мы отправили товар, мы вернем только стоимость товара.

6.5 Возможность отмены заказа недоступна, если Товаров:

6.6 Если вы отмените свой заказ после того, как мы отправили Товары, вы должны вернуть их нам в течение 7 дней в том состоянии, в котором вы их получили. Мы не можем вернуть вам деньги, если Товар был использован, изношен или поврежден.

6.7 Вы несете ответственность за их возврат.

6.8 Чтобы помочь нам идентифицировать ваши Товары при получении нами, мы просим вас позвонить по телефону 03 9480 1210 и указать ссылку на возврат под нашим адресом / этикеткой для возврата.

6.9 Если вы не вернете товар в течение 7 дней, мы имеем право организовать его вывоз. Если мы это сделаем, мы будем надеяться, что вы возместите нам стоимость взыскания.

6.10 Мы вернем вам деньги в течение 30 дней.

7. Иностранные налоги, пошлины и ограничения на импорт

7.1 Если вы находитесь за пределами Австралии, мы не знаем и не несем ответственности за законы вашей страны.

7.2 Вы несете ответственность за покупку Товаров, которые вы можете ввозить на законных основаниях, и за уплату импортных пошлин и налогов любого вида, взимаемых в вашей стране.

8. Товар возвращен

8.1 Если вы передумаете или ваш заказ окажется неправильным, вы можете вернуть его нам в течение 7 дней с даты получения. Вы должны отправить запрос на возврат по электронной почте на странице «Свяжитесь с нами». Кроме того, вы можете связаться с нами, указав свое имя и номер заказа, а также проконсультироваться с нашей службой поддержки клиентов. Вы несете ответственность за расходы по возврату товаров.

Возвращаемые товары должны быть в новом состоянии. Это означает, что вы не использовали, не повредили, не стирали и не стирали какие-либо предметы.По возможности возвращайте товары в оригинальной упаковке.

После того, как мы получим ваш товар и подтвердим, что он находится в состоянии «как новый», мы вернем вам деньги за вычетом 20% комиссии за пополнение запасов или кредит магазина от покупной цены за вычетом первоначальной платы за доставку. Если вы приобрели товар с использованием предложения о платной доставке и вернули его, потому что передумали, мы вычтем из вашего возмещения фактическую стоимость доставки. Если мы не можем быть удовлетворены тем, что вы приобрели продукт у нас, мы не примем его к возврату.

8.2 Наша самая важная задача — обеспечить вам полное удовлетворение. Мы всегда будем стремиться к достижению этой цели. Однако мы признаем, что ошибки случаются время от времени. Этот абзац описывает такую ​​возможность. Если вы не полностью удовлетворены продуктом, сообщите нам при первой возможности:

8.2.1 В чем именно заключается ошибка?

8.2.2 Дата, если применимо, когда неисправность стала очевидной;

8.2.3 Когда и как вы обнаружили неисправность;

8.2.4 Как неисправность повлияла на использование вами Товаров;

8.3 Для этого необходимо следовать приведенным ниже инструкциям. Эти положения применяются в том случае, если вы возвращаете нам Товары, потому что вы говорите, что они неисправны:

8.3.1 Вы должны сообщить нам по электронной почте на адрес [email protected] или письмом на наш наземный адрес, указанный в верхней части этого соглашения, о том, что вы хотите вернуть товар, указав, какие именно товары и когда были приобретены, и указание полной информации о дефекте или другой причине возврата.Затем мы отправим уведомление о возврате. Если вы отправляете нам товары без уведомления о возврате, мы не сможем определить достаточную информацию, чтобы мы могли рассмотреть вашу жалобу.

8.3.2 Товар должен быть возвращен нам, как только будет обнаружен какой-либо дефект.

8.3.3 По возможности необходимо вернуть товар:

8.3.4 с товарами и всей упаковкой, насколько это возможно, в их первоначальном состоянии;

8.3.5 Надежно завернутый;

8.3.6 Включая наш накладной;

8.3.7 на ваш страх и риск и за ваши деньги. Или

Порядок возврата Товара изложен на нашем сайте. Если вы не выполните эту процедуру, мы не сможем идентифицировать вас как отправителя товара.

8.4 Неприемлемый возврат продукта. Мы рекомендуем покупателям внимательно выбирать перед покупкой, поскольку возврат невозможен, если покупатель просто недоволен своей покупкой или передумал.

9.Заявление об ограничении ответственности

9.1 Мы или наши поставщики Контента можем вносить улучшения или изменения в наш Веб-сайт, Контент или любой из Товаров в любое время и без предварительного уведомления.

9.2 Сообщаем вам, что Контент может содержать технические неточности или типографские ошибки. Это неизбежно на любом большом веб-сайте. Будем признательны, если вы незамедлительно доведете до нашего сведения все, что найдете.

9.3 Мы не даем никаких гарантий и не делаем никаких заявлений, явных или подразумеваемых, в отношении:

9.3.1 Адекватность или соответствие Товаров вашим целям;

9.3.2 Правдивость любого Контента на Нашем Веб-сайте, опубликованного кем-либо, кроме нас;

9.3.3 Любая подразумеваемая гарантия или условие в отношении товарной пригодности или пригодности Товаров для целей, отличных от тех, для которых Товары обычно используются;

9.3.4 Совместимость нашего веб-сайта с вашим оборудованием, программным обеспечением или телекоммуникационными соединениями.

9.4 Наш веб-сайт содержит ссылки на другие веб-сайты, находящиеся за пределами нашей власти и контроля.Вы признаете и соглашаетесь с тем, что мы не несем никакой ответственности за Контент любого такого связанного веб-сайта, а также за любые убытки или ущерб, возникшие в результате использования вами любого такого веб-сайта.

9.5 Мы не несем ответственности ни при каких обстоятельствах за особые, косвенные или косвенные убытки или любые убытки, возникшие в результате потери использования, потери данных или потери доходов или прибыли, будь то в результате действия контракта, халатности или иным образом, возникших в результате или в связи с использованием вами нашего веб-сайта или покупкой Товаров.

9.6 В любом случае, в том числе в случае, если какое-либо условие, условие или обязательство с нашей стороны («Подразумеваемый срок») подразумевается в настоящих условиях по закону, наша ответственность ограничивается в максимальной степени, разрешенной законом, величиной приобретенные вами товары или услуги.

9.7 Вышеупомянутые два подпункта не распространяются на иск о возмещении телесных повреждений.

10. Права на контент и интеллектуальную собственность

10.1 Мы будем защищать права интеллектуальной собственности в отношении наших товаров и нашего веб-сайта, включая авторские права на Контент, предоставленный нами или любым другим поставщиком контента (включая авторские права на: текст, графику, логотипы, значки, изображения, аудиоклипы). , цифровые загрузки, данные и программное обеспечение).

10.2 Мы также заявляем об авторских правах на дизайн и компиляцию всего Содержимого нашего веб-сайта. Правовой титул, права собственности и остаются исключительной собственностью нас и / или другого поставщика контента. Мы будем строго защищать эти права во всех странах.

10.3 За исключением случаев, изложенных ниже, вы не можете копировать, изменять, публиковать, передавать, передавать или продавать, воспроизводить, создавать производные работы из, распространять, выполнять, отображать или каким-либо образом использовать любой Контент, полностью или частично. часть.

10.4 Вы не можете использовать наше имя, логотипы, товарные знаки или любой другой Контент на любом вашем веб-сайте или веб-сайте любого другого лица.

10.5. В соответствии с другими условиями этого соглашения вы можете загружать или копировать Контент только для личного использования, при условии, что вы сохраняете все содержащиеся в нем уведомления об авторских правах и другие уведомления. Вы не можете хранить в электронном виде значительную часть любого Контента.

11. Ваш электронный адрес

11.1 Вы заявляете, что любое имя пользователя или адрес электронной почты, выбранные вами, при использовании отдельно или в сочетании с доменным именем второго или третьего уровня, не нарушает права какой-либо третьей стороны и не был выбран для какой-либо незаконной цели.

11.2. Вы признаете и соглашаетесь с тем, что, если мы считаем, что такой выбор нарушает права какой-либо третьей стороны или выбирается для какой-либо незаконной цели, мы можем немедленно приостановить такое использование такого имени или адреса электронной почты, и вы возместите нам ответственность за любые претензия или требование, возникающее в результате вашего выбора.

11.3 Вы признаете и соглашаетесь с тем, что мы не несем ответственности перед вами в случае, если суд или судебный орган требует или требует от нас воздержаться от использования или разрешения использования определенного доменного имени как части имени или адреса электронной почты. адрес.

12. Ваш материал

12.1 Если вы публикуете какой-либо Материал на Нашем Веб-сайте, вы гарантируете, что обладаете авторскими правами на него, и принимаете на себя все риски и ответственность за него. Вы предоставляете нам право редактировать, копировать, публиковать, распространять, переводить и иным образом использовать его на любом носителе и для любых целей.

12.2. Вы соглашаетесь с тем, что если вы публикуете какой-либо Материал на нашем веб-сайте, тем самым вы предоставляете нам неисключительное, безотзывное и бесплатное право на бессрочное использование этого материала любым способом, во всем мире и в любом месте. Средняя. Вы соглашаетесь отказаться от своего права называться автором и своего права возражать против оскорбительного обращения с вашим материалом.

12.3 Вы соглашаетесь выполнять все дальнейшие действия, необходимые для совершенствования любых из вышеупомянутых прав, предоставленных вами нам, в том числе выполнение актов и документов, по нашему запросу.

12.4 Вы заявляете и гарантируете, что:

12.4.1 Вы владеете правами на все публикуемые вами Материалы;

12.4.2 Любой факт, указанный в вашем Материале, является точным;

13. Безопасность системы

13.1 Мы сделаем все возможное, чтобы наш веб-сайт оставался у вас постоянным, но иногда ваше использование может быть прервано.

13.2. Вы соглашаетесь с тем, что не будете и не позволите никому другому нарушать или пытаться нарушить какой-либо аспект безопасности нашего веб-сайта.

13.3 Вы не можете использовать какие-либо программные инструменты для извлечения данных с нашего веб-сайта.

13.4 Вы понимаете, что любое такое нарушение является незаконным во многих юрисдикциях и что любое нарушение закона может повлечь за собой уголовное преследование.

14. Политика допустимого использования

В качестве условия использования вами Нашего веб-сайта вы соглашаетесь соблюдать это положение:

14.1 Вы не будете использовать или разрешать кому-либо использовать Веб-сайт для размещения или публикации иным образом:

14.1.1 Авторские работы;

14.1.2 Коммерческие аудио-, видео- или музыкальные файлы;

14.1.3 Любой Материал, нарушающий закон любой установленной юрисдикции;

14.1.4 Нелицензионное программное обеспечение;

14.1.5 Программное обеспечение, которое помогает или продвигает: эмуляторы, фишинг, взлом, взлом паролей, подделку IP;

14.1.6 Ссылки на любой из материалов, указанных в этом абзаце;

14.1.7 Порнографические материалы;

14.1.8 Любой Материал, пропагандирующий дискриминацию или враждебность к любому человеку по признаку пола, расы или цвета кожи.

14.2 Вы не будете использовать сервисы для рассылки спама. Спам включает, но не ограничивается:

14.2.1 массовая отправка нежелательных сообщений или отправка нежелательных электронных писем, которые вызывают жалобы от получателей;

14.2.2 Отправка нежелательной почты;

14.2.3 Использование списков рассылки, которые включают людей, которые не дали специального разрешения на включение в такой процесс рассылки;

14.2.4 Чрезмерное и повторяющееся размещение сообщений не по теме в группах новостей;

14.2.5 Чрезмерная и повторяющаяся перекрестная рассылка;

14.2.6. Оскорбления по электронной почте другого пользователя Интернета, включая, помимо прочего, передачу любых угрожающих, клеветнических или непристойных материалов или материалов любого характера, которые могут быть сочтены оскорбительными;

14.2.7. Отправка по электронной почте неприемлемых сообщений или материалов лицам младше 18 лет.

15 Возмещение

Вы соглашаетесь освободить нас от любых претензий или требований, включая разумные гонорары адвоката, предъявленных любой третьей стороной из-за или возникающих каким-либо образом в связи с использованием вами Нашего веб-сайта, размещением вами каких-либо Материалов или нарушением вами прав, или любым другим лицом, использующим ваш компьютер, любой интеллектуальной собственности или других прав любого лица.

16.Прочие положения

16.1 Когда мы общаемся с вами, мы делаем это по электронной почте. Вы соглашаетесь с тем, что сообщения по электронной почте имеют обязательную силу по договору так же, как и правильно подписанные и датированные бумаги, отправленные по почте.

16.2 Если мы предоставляем вам товары или услуги бесплатно, то считается, что они (или они) предоставляются бесплатно и не связаны с какими-либо другими товарами или услугами, за которые взимается плата. Соответственно, у нас нет никаких договорных или иных обязательств в отношении обслуживания этих товаров.

16.3 Ничто в этом соглашении или на нашем веб-сайте не дает какой-либо третьей стороне каких-либо преимуществ или обязательств.

16.4 Если какое-либо из этих условий в любое время будет признано юрисдикцией недействительным, недействительным или не имеющим исковой силы, и тогда оно будет рассматриваться как измененное или сокращенное, только в минимально необходимой степени, чтобы привести его в соответствие с законами этой юрисдикции и предотвратить его недействительность, и он будет обязательным в этой измененной или сокращенной форме. С учетом этого каждое положение должно толковаться как отделимое и никоим образом не влияет на какие-либо другие из этих условий.

16.5 Никакой отказ с нашей стороны при осуществлении любого права, полномочий или положения в этом соглашении не будет действовать как отказ от любого другого права или того же права в будущем; и никакая задержка в осуществлении каких-либо полномочий или прав не может быть истолкована как отказ.

16.6 В случае спора, возникающего из или в связи с этими условиями или любым контрактом между вами и нами, вы соглашаетесь попытаться урегулировать спор, добросовестно участвуя с нами в процессе посредничества до начала арбитража или судебный процесс.

16.7 Мы не несем ответственности за нарушение наших обязательств по причинам, не зависящим от нас, включая забастовки наших сотрудников.

16.8 Настоящее Соглашение регулируется и толкуется в соответствии с законодательством Австралии. Это соглашение не регулируется Конвенцией Организации Объединенных Наций о договорах международной купли-продажи товаров, применение которой настоящим прямо исключается.

(Отказ от ответственности: — Установщик несет ответственность за обеспечение того, чтобы приобретенный элемент соответствовал его предполагаемому использованию, что он использует его таким образом, для которого он был разработан, и в соответствии с любым действующим законодательством — мы не будем несет ответственность за любые травмы, повреждения или убытки, связанные с покупкой или использованием этого оборудования, какими бы причинами они ни были.)

Поврежденные предметы: К сожалению, несмотря на все наши усилия, предметы иногда повреждаются при транспортировке. Если вы заметили, что товар поврежден, когда он был доставлен вам, свяжитесь с нами в течение 2 дней с момента доставки, предоставив четкие цифровые фотографии, показывающие повреждения. Наша команда по работе с клиентами посоветует вам, что делать дальше.

Тип предлагаемого нами средства правовой защиты будет зависеть от обстоятельств. Мы можем организовать замену продукта (при наличии), предоставить вам частичное или полное возмещение суммы покупки или работать с вами, чтобы организовать ремонт продукта местным торговым представителем в вашем регионе.

Если мы потребуем, чтобы вы вернули нам товар, мы оплатим стоимость возврата.

Наше право: Мы оставляем за собой право отказать в возмещении в случаях, когда мы считаем, что повреждение продукта вызвано справедливым износом, неправильным использованием, несоблюдением инструкций производителя или непринятием разумных мер предосторожности.

Обмен: свяжитесь с нашей службой поддержки клиентов и сообщите номер вашего заказа и детали товара, который вы хотите обменять. Этот запрос основан на наличии и не может быть гарантирован

Гарантия изготовления

В некоторых случаях на товары, предлагаемые для продажи на нашем веб-сайте, может распространяться отдельная гарантия производителя.Об этом будет сообщено на странице соответствующего продукта. В этом случае мы просим вас напрямую связаться с производителем. Если производитель не может вам помочь или вы недовольны решением проблемы, обратитесь к нам за помощью. Мы будем рады связаться с производителем для вас, но наша ответственность будет ограничена возмещением вашей покупной цены.
