виды, устройство и особенности изготовления

В сегодняшнем обзоре редакции Homius мы расскажем о том, как сделать парогенератор своими руками. Такие приспособления часто используют в целях обустройства бани, парной, чистки различного оборудования и во время производства спиртосодержащих напитков. Подобные изделия дают возможность действенно отогреть промёрзшие трубы и мотор авто в зимний период времени. Самодельное устройство, если оно изготовлено правильно, ничуть не уступает промышленному варианту. Чтобы знать, как сделать парогенератор своими руками, необходимо ознакомиться с предложенными рекомендациями.

Изготовление парогенератора своими руками
ФОТО: otoplenie-gid.ru

Содержание статьи

Парогенератор своими руками

Парообразователи представляют собой изделия, при помощи которых, благодаря интенсивному нагреванию, из воды получается пар. Как правило, они используются в бане либо на автомойке. Подобные приспособления обладают такими преимуществами, как компактные размеры и мобильность. Кроме того, благодаря несложной конструкции, изготовить парообразователь способен самостоятельно каждый, не обращаясь к помощи мастера.

Создание парогенератора собственноручно
ФОТО: otoplenie-gid.ru

Виды парогенераторов и их применение в домашнем хозяйстве

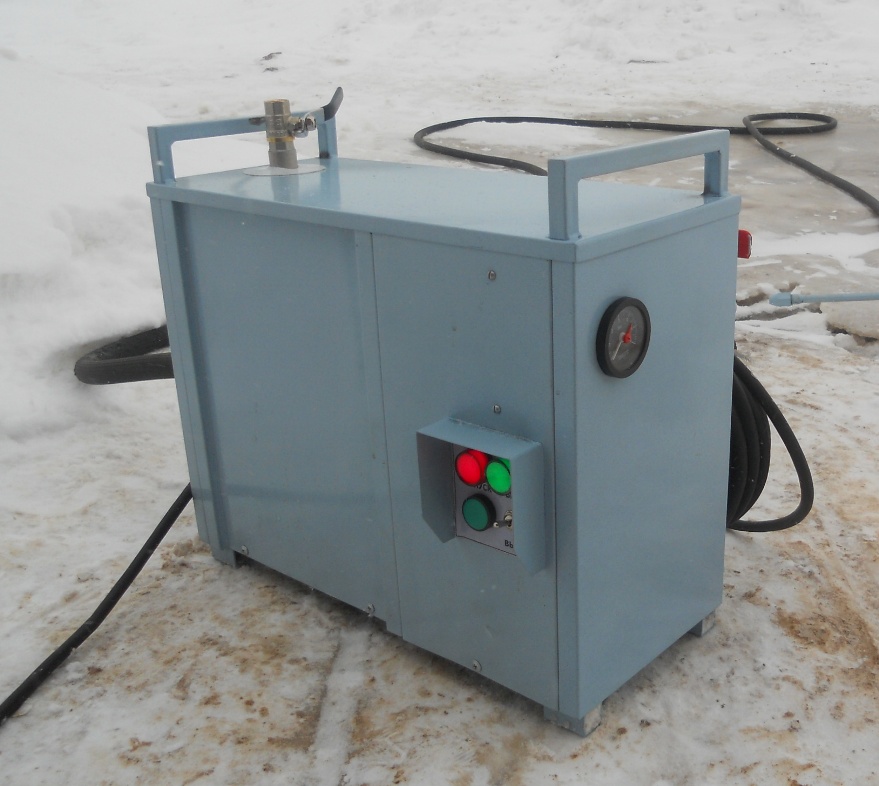

Парообразователи зачастую используют для того, чтобы размораживать трубы, обустраивать бани, сауны и парные. Обычный парогенератор выйдет намного дешевле, чем строительство соответствующей печи с камнями. Чтобы воспользоваться приспособлением, его попросту необходимо подсоединить к сети. Парогенераторы также используют, чтобы очищать сложную сетчатую либо пористую поверхность, они помогут действенно отогреть мотор автомобиля в зимний период.

Применение парогенераторов
ФОТО: tdeko.com

Совсем недавно можно было увидеть производительные парообразователи, которые работают на дровах, например, генератор пара Перевалова. На сегодняшний день большая часть специалистов выбирает модели, функционирующие от электросети, поскольку подключение прибора к розетке является наиболее простым решением. Отыскать старый электрочайник либо пароварку для сборки парогенератора самостоятельно, не составит сложности.

По производительности устройства делятся на промышленные и бытовые. Промышленные нуждаются в подсоединении к спецсетям с напряжением 380 В. Бытовые работают от розетки на 220 В. Главные разновидности подобных систем:

Индукционные. Такая техника функционирует благодаря преобразованию магнитных полей. Резервуары зачастую используют на промышленных предприятиях, в саунах. Благодаря этой разновидности получается довольно лёгкий и чистый пар.
Электродная печь. В подобном приспособлении ТЭНом является электрод. Пар также получится очищенным от примесей, в нём отсутствуют различные взвеси.
Электрические. Прибор отчасти похож на электрочайник. Тут также есть нагревательный элемент. Производительность бывает различной, в основном от 4 кВт.
Печные. Для нагрева используют дрова, уголь.
Ультразвуковой. В такой ситуации устанавливают ультразвуковой прибор, производящий колебания в определённом частотном диапазоне. Такой парообразователь, при необходимости, можно также смастерить самостоятельно.

Как устроены парогенераторы

Парогенератор является энергетической установкой, которая изготовлена из металла. Для самостоятельного создания паровой пушки для бани понадобятся паровой и водяной насосы. Кроме того, в конструкции парообразователя присутствует:

испарительная камера;
датчик температур;
нагревательный элемент;
сопло.

Для изготовления домашнего генератора пара с автоподачей жидкости, требуется на внешней части конструкции установить патрубок. Такой элемент понадобится, чтобы подключить приспособление к водопроводной системе. Помимо этого, требуется смонтировать кран для слива воды.

Испарительную камеру изготавливают из материалов с повышенной термостойкостью. Например, чтобы изготовить домашнюю электропечь для бани с генератором пара, можно использовать сталь либо медь.

Устройство генератора
ФОТО: vapor-oren.narod.ru

Как сделать своими руками парогенератор для бани из газового баллона

Такая разновидность сборки распространена среди специалистов. Прежде всего, сам баллон изготавливают из высококачественного листового железа. Отыскать подобный достаточно трудно. Металл сможет выдерживать почти любые температурные показатели, его отличает устойчивость к скачкам давления.

Какие инструменты и материалы нужны для работы

До начала сборки необходимо приготовить следующие слесарные инструменты:

электрическую дрель и свёрла;
рулетку;
элементы для фиксации;
круговую отрезную машину;
изоляцию;
ножницы по металлу;
ключи.

Инструменты для создания парогенератора
ФОТО: oldoctober.com

Кроме вышеуказанных инструментов, для работы потребуется сварочный аппарат. Кроме того, понадобятся индикаторы, чтобы замерить давление и рабочий температурный диапазон, а также шаровые краны.

Дома используют маломощные установки, которые реально сделать своими руками из старой бытовой техники либо предметов обихода. Например, это бывает генератор пара из фляги, старого чайника либо скороварки.

Парогенератор из чайника
ФОТО: sc-master.ru

Выбор и подготовка ёмкости для парогенератора

Диаметр основания газового баллона универсален и подойдёт для подбора ТЭНа от обыкновенного электрического чайника. Нагревательным элементом в такой ситуации станет нагревательное дно, что уже будет новаторским решением, поскольку сэкономит средства и время на установку какой-либо нагревательной системы.

Баллон с газом для парогенератора
ФОТО: vstroyka-solo.ru

Габариты резервуара выбирают непосредственно от планируемого объёма пара. Когда изготовленный прибор выдаст количество меньше требуемого, то ему понадобится работать без перерыва, на пике возможностей, ввиду чего зачастую требуется ремонт.

До начала работ по монтажу баллон следует высвободить от жидкости и просушить. Сварочные работы проводятся лишь тогда, когда пользователь в полной мере убедился, что отсутствуют какие-либо газовые пары. Нужно принюхаться, в баллоне не должен присутствовать запах пропана.

Установка нагревательных элементов

До того, как монтировать ТЭН самостоятельно, необходимо выполнить чертёж генератора пара. Вверху резервуара устанавливается нагревательный элемент, который неподвижно монтируют на съёмной крышке.

ТЭН устанавливают так, чтобы при его перегорании можно было без труда заменить его. Вследствие данной причины не рекомендовано приваривать нагревательный элемент к корпусу конструкции.

При создании устройства на твёрдом топливе, спецрасчёты и установка ТЭНов не производятся. Собрать приспособление собственноручно довольно легко, кроме того, траты на расходные элементы будут минимальны.

Монтаж дополнительных элементов

Чтобы надёжно зафиксировать краны и автоматики, используют крепёжные спецэлементы. Они расположены вверху генератора пара. Это заправочный, сбрасывающий давление и шаровой краны, сгоны.

Монтаж вспомогательных элементов
ФОТО: sc-master.ru

Каждый из таких элементов подбирается тщательным образом, поскольку они будут отвечать за процессы обмена в баллоне. Нарушение технологии сборки может привести к тому, что устройство не будет работать.

Доработка клапанов

Когда используется газовый баллон, то можно задействовать клапан из латуни. Его нетрудно трансформировать в шаровой вентиль. Для этих целей клапан разбирают, вынимают штырь, нарезают резьбу, вкручивают вентиль. Подобная конструкция понадобится для отбора потока пара.

Доработка клапанов
ФОТО: sc-master.ru

Проверка безопасности работы парогенератора

В процессе самостоятельного создания парообразователя для бани и других нужд необходимо проверить работу устройства. Для этого на финальной стадии сборки устанавливается автоблок безопасности, который состоит из манометров, дающих возможность осуществлять контроль температурных показателей и давления.

Блок безопасности функционирует таким образом: когда давление внутри или рабочие температурные показатели достигнут максимальных параметров, срабатывает автоотключение нагревания. В электроцепь приспособления необходимо включить магнитный пускатель. Когда рабочие значения и автосрабатывание безопасности проверены, то изделие можно монтировать для дальнейшего использования.

Проверка безопасности работы парогенератора
ФОТО: sc-master.ru

Особенности сборки твердотопливного парогенератора для дома на дровах или угле

Чтобы собрать классический котёл на дровах, используют трубы из металла различного диаметра. Это будет напоминать торт со слоями с наиболее широкими в нижней части, это и станет камерой загрузки.

Ряд специалистов считает, что КПД буржуйки существенно превышает КПД электрических парообразователей, однако подобное не соответствует действительности. Обычная сборка подобного устройства менее затратная. Следующий слой – ёмкость для жидкости, она расположена над топкой. К ней приваривают переходник с трубой, через который пар поступит в баню.

Монтаж парогенератора

Ввиду понятных причин твёрдотопливные генераторы пара применять в банях или парных не рекомендуется. Для этого лучше использовать электроагрегаты. Во время установки техники нужно сделать акцент на состоянии шлангов – в них не должны присутствовать перегибы, должен быть незначительный наклон. Подобное требуется, чтобы обеспечить свободный сток конденсата.

При подключении энергоустановки к электрической сети необходимо воспользоваться устройством защитного отключения. Мощность УЗО составляет 15−30 мА с учётом типа нагрузок и вида помещения.

Делается акцент на том, что парообразователь считается мощной травмоопасной электрической техникой. Вследствие этой причины, его установка должна сопровождаться подсоединением заземляющего контура.

Как самому сделать парогенератор для самогонного аппарата – нюансы

Для такой разновидности парогенератора подходит посуда из эмали или цинка. Оптимально применять для создания устройства скороварку, так как в ней уже интегрирован ТЭН. Более того, её отличает отменная герметичность. В процессе создания пароустановки для самогонного аппарата необходимо оснастить устройство клапаном предохранения. Такой элемент требуется, чтобы стравливать избыточное давление в резервуаре. Кроме того, понадобится зафиксировать штуцер, необходимый для выведения пара.

Для осуществления контроля содержания воды в резервуаре требуется монтировать трубку (гофрированный шланг из металла). Чтобы контролировать температурные показатели нагрева, рекомендовано воспользоваться термометром. Относительно перегонного куба, то в данную составляющую конструкции необходимо монтировать штуцер, заранее просверлив внизу отверстие. К нему подключают отвод пара и перфорированную трубу, которая закручена по спирали. Благодаря ей происходит выведение пара.

Генератор пара для самогонного аппарата
ФОТО: gradusinfo.ru

Как сделать своими руками парогенератор для мойки двигателя – нюансы

Зачастую генераторы пара применяют на профмойках. Пар обеспечит надлежащую очистку от загрязнения и вредных микроорганизмов. Подобные приспособления являются одними из наиболее шумных среди аналогичных устройств (ввиду функционирующего компрессора).

Обычно, это устройство на колёсах, отдаленно напоминающее пылесос, к нему поступает жидкость. Оператор работает с пистолетом, в который полаётся под необходимым давлением пар. Самодельное устройство для автомобиля можно применять, чтобы продувать мотор, обогревать шланги.

Генератор пара для мойки мотора
ФОТО: sc-master.ru

Основные причины поломки парогенераторов

Генератор пара, как и любое иное техническое приспособление, нередко ломается. Из наиболее распространенных причин поломок выделяют перегрев ТЭНа, прожиг корпуса, разрушение шланга, который подаёт жидкость.

Использовать приспособление необходимо крайне осторожно. В процессе функционирования требуется постоянно контролировать давление в резервуаре. При увеличении допустимых значений его следует стравливать. Помимо этого, устройство нельзя оставлять работающим в комнате, где присутствуют дети.

Во время функционирования не допускается работа парогенератора без жидкости. Поступления охлаждённой воды должно быть постоянным, что сбережёт нагревательные элементы от перекала, а устройство − от перегрева.

До работы и запуска парообразователя проверяется герметичность самой ёмкости, а также соединительных и контролирующих клапанов, шлангов и систем подачи.

К другим факторам, которые могут привести к выходу из строя генератора относят:

некачественную воду;
неверно выбранную мощность нагревательных элементов;
накипь на ТЭНах;
отсутствующую подачу жидкости при функционировании.

Устранить накипь помогает уксус либо лимонная кислота. Разводят воду в соотношении 1 чайную ложку порошка на 1 л жидкости, кипятят её внутри резервуара.

Отсутствие подачи жидкости во время работы
ФОТО: sc-master.ruНакипь на парогенераторе
ФОТО: vodopodgotovka-vodi. ru

Генератор пара, который собран собственноручно, не сможет заменить аналогичную промышленную модель, более надёжную, производительную и функциональную. Однако, когда возникает необходимость, то вполне реально самому изготовить устройство, немногим уступающее покупному.

Если вам понравилась наша статья, обязательно поставьте оценку. Кроме того, мы всегда рады ответить на ваши вопросы, которые можно оставить в форме обратной связи.

РемонтКак сделать идеальный ящик для инструмента — идеи из практики

РемонтКак правильно организовать процесс покупки товаров для ремонта: советы бывалых

Понравилась статья? Сохраните, чтобы не потерять!

ТОЖЕ ИНТЕРЕСНО:

ВОЗМОЖНО ВАМ ТАКЖЕ БУДЕТ ИНТЕРЕСНО:

Как сделать парогенератор своими руками — расскажет мастер. Жми!

Парогенераторы – это устройства, с помощью которых для определенных нужд из воды получают пар, за счет его интенсивного нагрева. Чаще всего их используют в банях или на мойках автомобилей.

Такие аппараты имеют свои основные преимущества в виде компактности и мобильности. К тому же, за счет весьма простой конструкции, сделать парогенератор может любой человек своими руками без привлечения для этого специалистов.

Конструкция

Использование данных приборов в бане будет стоить гораздо меньше, чем строительство печи-камина и поддержание её технического состояния. Дело в том, что электропарогенератор необходимо только закрепить в нужном месте и включить в электросеть.

Есть твёрдотопливные варианты, которые работают на дровах (генератор пара Перевалова), где емкости с водой находятся непосредственно под воздействием пламени. При этом, во всех вариантах для подачи пара не используются никакие двигатели, так как вода, преобразуясь в пар, под высоким давлением будет выходить наружу сама.

Чтобы понять, как сделать самодельный парообразователь, необходимо разобрать из чего он состоит.

Классический электрический вариант включает в себя:

канал для притока воды;
рабочий блок, где будет происходить кипячение воды;
модуль испарения.

Конечно, можно приобрести готовые модели, а не делать самому. Однако цена таких вариантов будет весьма значительной. Чтобы собрать самодельный вариант, можно использовать некоторые вышедшие из строя бытовые приборы, они имеются практически в каждом хозяйстве и в этом случае могут получить вторую жизнь.

Выбор емкости

Лучше всего в качестве рабочей емкости, где будет происходить нагрев воды в новом парогенераторе, использовать вышедшую из строя или новую скороварку.

Дело в том, что эффект парообразования в её конструкции заложен уже изначально.

[advice]Примите к сведению: размеры и объем необходимой емкости будет зависеть, прежде всего, от необходимой паропроизводительности. Если сделанный аппарат выдает количество меньше необходимого, то ему придется работать непрерывно, на пределе возможностей, из-за чего часто будет возникать необходимость его ремонта.[/advice]

Такой прибор будет полностью соответствовать всем требованиям, предъявляемым в контексте создания парообразователя:

у него есть герметично закрывающаяся крышка;
прочность его корпуса имеет необходимые показатели, позволяющие выдержать требуемое для создания пара давление;
в корпусе скороварки предусмотрен клапан, для вывода избыточно образованного пара.

Когда процесс выбора емкости будет закончен, требуется определить, чем будет осуществляться нагрев воды.

Выбор нагревательного элемента

Отталкиваться в выборе нагревательного элемента нужно от объемов бака, его размеров и необходимой мощности.

Для нагрева воды можно использовать газовую (электрическую) плиту или электрический ТЭН.

Самым безопасным, а также удобным способом, позволяющим нагревать воду в корпусе скороварки, является размещение в ней нагревательного элемента в виде ТЭНа.

[warning]Следует учесть: такое устройство, как ТЭН, по факту является большим кипятильником. Он практически в каждом магазине хозяйственных товаров. Однако, до этого важно определиться с его размером и имеющейся у него мощностью. Последняя может варьироваться в весьма больших пределах.[/warning]

Если есть желание сэкономить на используемом нагревательном элементе – можно попробовать разобрать старый электрочайник или самовар электрический, взяв при этом ТЭНы, которые там используются.

[advice]Рекомендация специалиста: применение ТЭНа, взятого из электрочайника современного образца, станет необходимостью совершенно другого крепления нагревательного элемента внутри скороварки. Причина в том, что контакты, находящиеся на подобных ТЭНах, не имеют возможности зафиксировать нужным образом провода.[/advice]

До того, как приступить к сборке самого парогенератора, необходимо провести расчеты, чтобы определить оптимальное количество устройств, необходимых для создания пара. Так, для большого его количества, может потребоваться три и более подобных нагревателя.

Процесс сборки

Когда будет выбираться способ крепления ТЭНов, нужно делать так, чтобы трубки не касались ни днища, ни тем более стенок. Поэтому необходимо просверлить в стенке сквозное отверстие соответствующего размера, чтобы туда можно было вмонтировать нагревательный элемент.

При этом, расстояние ТЭНов от поверхности должно быть примерно 1 см. Это обеспечит правильный нагрев без повреждения самой емкости.

Лучше всего использовать изолирующие шайбы, которые должны быть установлены и снаружи, и внутри емкости. Чтобы герметизировать крепления, применяются силиконовые прокладки (важно, чтобы это были именно термостойкие варианты). Их можно приобрести в магазине или же сделать самостоятельно.

Также необходимо сделать канал для подачи воды. Чтобы обеспечить непрерывное поступление воды, можно применить еще одну емкость (желательно в несколько раз большую по объемам, чем рабочая). Её нужно расположить выше преобразователя, чтобы создать определенное давление и обеспечить постоянный приток воды в скороварку с ТЭНом. Для этого в дне рабочей емкости нужно сделать отверстие толщиной в медную трубку, через которую будет поступать вода. Внутри эта трубка должна будет находиться ниже уровня, где закреплены ТЭНы, для эффективного парообразования.

Чтобы парогенератор работал продуктивно, необходимо обеспечить непрерывное поступление новых порций свежей воды. Это защитит устройство от поломки, перегорания ТЭНов, и будет являться гарантией эффективной работы парогенератора.

[warning]Важно знать: сборка самодельного парогенератора достаточно простая, однако в случае неправильной установки элементов, такое устройство может быть очень опасным.[/warning]

Парогенератор, собранный своими руками, не может заменить аналогичный заводской парогенератор, более надёжный, мощный и функциональный. Но если есть необходимость, то можно свой выбор сделать в сторону самодельного устройства.

Смотрите видео, в котором специалист рассказывает как сделать парогенератор своими руками из обрезков трубы:

Оцените статью: Поделитесь с друзьями!

Парогенератор своими руками: пошаговые инструкции с фото

Парообразователи широко применяются для обустройства бань, парных, очистки всевозможного оборудования и при производстве спиртных напитков. Такие агрегаты позволяют эффективно отогревать замёрзшие трубы и двигатели автомобилей в зимнюю пору. Самодельный агрегат будет функционировать ничуть не хуже покупного аналога, если его правильно изготовить в домашних условиях. Вместе с редакцией Seti.guru рассмотрим в сегодняшнем обзоре, как самостоятельно сделать парогенератор своими руками для различных хозяйственных нужд, а также детально разберём особенности монтажа, сборки и проверки работы агрегата.

Виды парогенераторов и их применение в домашнем хозяйстве

Независимо от назначения, конструкция парогенераторов содержит резервуар – котёл, в котором образуется пар и подаётся к внешнему потребителю. По типу подачи рабочей жидкости (воды) принято различать ручные виды агрегатов и автоматические установки. По количеству потребляемой мощности парогенераторы бывают промышленными и бытовыми. У бытовых агрегатов этот показатель, как правило, не превышает 9 кВт, и они подключаются к электросети 220 В (промышленные − к 380 В).

По способу нагрева рабочей жидкости (воды) парообразователи бывают индукционными, с электродными установками, печные и электрические. В таблице приведены основные особенности каждого типа агрегата.

Таблица 1. Типы парообразователей и их особенности

Разновидность агрегата	Изображение	Описание
Индукционный		Вода в резервуаре устройства нагревается за счёт воздействия электромагнитного поля. Оборудование позволяет получить на выходе очищенный и лёгкий пар.
Электродный		Внутри резервуара находится электрод, который является нагревательным элементом устройства. Работают установки от электросети. В результате нагрева воды получается пар, который лишён вредных примесей и минеральных отложений.
Электрический		В агрегатах устанавливаются ТЭНы различной мощности (от 4 кВт). Такие устройства используются для помещений парных. На больших площадях используют парогенераторы для бани и сауны, мощность которых превышает 12 кВт.
Печной		За счёт печного отопления осуществляется нагрев воды и выделение пара. В качестве энергоносителя используется уголь либо древесина.

В домашнем хозяйстве заводские и самодельные парообразователи используются при обустройстве парных, в качестве очистительного оборудования (мойка различных поверхностей паром под давлением), при изготовлении самогонных аппаратов. Также агрегаты применяют для отогрева труб водопровода и двигателей автомобилей. Посмотрите видео, чтобы понять, как работает парогенератор.

Видео «Принцип работы парогенератора»:

Для увлажнения воздуха в жилых помещениях можно изготовить своими руками ультразвуковой парогенератор. Данное устройство устанавливается на поверхности воды и генерирует колебания определённой частоты, в результате чего образуется множество мелких капель, которые поднимаются в воздух.

Устройство парогенераторов

Генератор пара представляет собой энергетическую установку, изготовленную из металлического корпуса, внутри которого имеется резервуар для воды. Чтобы сделать своими руками паровую пушку для бани, потребуется паровой и водяной насос. Помимо этого, в конструкции парогенератора должны быть:

испарительная камера,
температурный датчик,
нагревательная установка,
сопло.

Чтобы изготовить домашний парообразователь с автоматической подачей жидкости, необходимо снаружи конструкции установить патрубок. Данный элемент потребуется для подключения агрегата к системе водопровода. Также нужно установить кран для слива жидкости.

Совет! Изготовление такого конструктивного элемента, как испарительная камера, должно выполняться из материалов с высокой термоустойчивостью. К примеру, чтобы сделать домашнюю электрическую печь для бани с парогенератором,можно использовать сталь или медь.

Как своими руками сделать парогенератор для бани из газового баллона

Парогенератор из газового баллона один из самых востребованных вариаций для самостоятельной сборки парогенератора. Металл корпуса достаточно прочный, чтобы выдержать высокую температуру и давление пара.

Инструменты и расходные материалы, используемые в работе

При изготовлении парообразующей установки следует применять материалы, устойчивые к высокой термической нагрузке. Среди них себя хорошо зарекомендовала нержавеющая сталь. Оптимальным вариантом для создания конструкции парообразователя является газовый баллон, поскольку он изготовлен из прочного металла, а сварные швы выдерживают большое давление. Перед началом сборочно-монтажных работ следует подготовить слесарные инструменты. Для этих целей потребуются:

электродрель и набор свёрл,
рулетка,
крепёжные элементы (саморезы, болты),
круговая отрезная машина (болгарка),
изолента,
ножницы по металлу,
набор ключей.

Помимо перечисленного инструмента, в работе понадобится сварочный аппарат. Данное оборудование используется для обеспечения прочных швов, а также установки металлических патрубков. К расходным материалам также следует отнести датчики для замера давления и рабочей температуры, а также шаровые краны. В домашнем хозяйстве часто используются маломощные установки, которые можно изготовить самостоятельно из старых бытовых приборов или предметов обихода. К примеру, это может быть парогенератор из фляги, старого электрочайника или скороварки.

Выбор и подготовка ёмкости для парогенератора

Чтобы изготовить своими руками парогенератор для разморозки труби прочих хозяйственных нужд, следует выбрать для конструкции надёжный резервуар. Для этих целей идеально подойдёт газовый баллон. Что касается размеров ёмкости, их следует подбирать в соответствии с целями использования оборудования (вырабатываемое количество пара было достаточным для обогрева помещения, очистки двигателя машины, прочее).

Перед началом монтажных работ в целях безопасности баллон следует подготовить соответствующим образом. Для этого необходимо избавиться от его содержимого путём стравливания остатков газа. Он легко удаляется из ёмкости, если выкрутить клапан.

Следующим этапом подготовки резервуара является мойка внутренней поверхности баллона (можно использовать обычное моющее средство для посуды). Обрабатывать ёмкость следует до тех пор, пока характерный запах пропана (газа) не исчезнет. После полного высыхания баллона приступают к монтажу нагревательных элементов.

Установка нагревательных элементов

Прежде чем выполнить установку нагревательных элементов своими руками, следует разработать чертёж парогенератора (пример можно увидеть на рисунке). Как видно, в верхней части резервуара следует установить ТЭН, который неподвижно монтируется на съёмной крышке.

Обратите внимание, что нагревательный элемент должен быть установлен таким образом, чтобы в случае его перегорания можно было без усилий провести замену. По этой причине не рекомендуется ТЭН приваривать к корпусу конструкции.

Мнение экспертаАртём КрикуновКонсультант по подбору инструмента ООО ‘ВсеИнструменты. ру’Спросить у специалистаПри выборе нагревателя следует учитывать, что данный конструктивный элемент должен выдерживать достаточно высокие нагрузки во время работы агрегата – от 6,079 Бар. Выбирать устройство по мощности следует из расчёта на каждые 10 л жидкости 3кВт ТЭН.

Что касается сборки агрегата на твёрдом топливе, специальных расчётов и установку нагревательных элементов производить не нужно. Посмотрите видео о парогенераторе – своими руками такое оборудование собрать достаточно просто, к тому же затраты на расходные материалы будут минимальными.

Монтаж дополнительных элементов

Следующим этапом самостоятельного изготовления парообразователя является монтаж дополнительных конструктивных элементов, которые устанавливаются в верхней части агрегата. Чтобы закрепить автоматику, а также сбрасывающий (давление) и заправочный кран, следует приварить небольшие отрезки труб – сгоны, в количестве 4 шт.с резьбой.

На боковой части конструкции монтируется шаровой кран, который, по сути, является жидкостным уровнем. Его открытие осуществляется, как только резервуар будет заполнен определённым объёмом воды, закрытие – при вытекании её наружу. Данный элемент устанавливается на расстоянии 100 мм от верхней точки корпуса агрегата.

Особенности доработки клапанов

Как мы уже говорили, в газовом баллоне имеется клапан из латуни, который следует разделить пополам. После этого необходимо извлечь стержень и выполнить нарезку резьбы для установки шарового вентиля. Такая конструкция потребуется для отбора потоков пара.

Проверка безопасности работы парогенератора

При изготовлении своими руками парогенератора для хамама, бани и прочих нужд следует провести проверку работы агрегата. Для этих целей на финальном этапе сборки конструкции следует установить автоматический блок безопасности, состоящий из манометров, позволяющих контролировать показатели температуры и давления (они должны быть соединены). Блок безопасности работает следующим образом: как только внутреннее давление либо рабочая температура достигнет предельных значений, произойдёт автоматическое отключение нагрева. В электрическую цепь агрегата следует включить магнитный пускатель (втягивающая катушка и будет нагрузкой). После проверки рабочих показателей и срабатывания автоматики безопасности парообразователь можно устанавливать для последующей эксплуатации. Ниже представлена ориентировочная схема подключения агрегата для парной.

Особенности сборки твердотопливного парогенератора для дома на дровах или угле

Сборка твердотопливного парообразователя значительно проще,по сравнению с электрическим аналогом, и менее затратная. Для конструкции потребуются трубы различного диаметра. Для начала необходимо изготовить загрузочный резервуар, для чего можно использовать трубу диаметром 300 мм. В нём осуществляется сгорание угля либо дров. Также необходимо сварить ёмкость для воды, которая устанавливается над топкой. К ней следует приварить трубу-регистр и переходник, по которому пар будет выводиться наружу. Подробнее о том, как сделать своими руками парогенератор, можно посмотреть на видео.

Видео «Особенности сборки твердотопливного парогенератора своими руками»:

Выполняем монтаж парогенератора

По понятным причинам твердотопливные парогенераторы использовать внутри помещений бань либо парных нецелесообразно. Для этих целей потребуются электрические агрегаты. При монтаже оборудования следует обратить внимание на состояние шлангов – они должны быть без перегибов и иметь небольшой наклон. Это необходимо для свободного стока конденсата.

В ходе подключения энергетической установки к электросети следует использовать устройство защитного отключения. Мощность УЗО будет составлять 10−30 мА в зависимости от типа нагрузки и вида помещения. Обратите внимание, что парогенератор является мощной травмоопасной электроустановкой. По этой причине его монтаж должен сопровождаться обязательным подключением заземляющего контура.

Как самому сделать парогенератор для самогонного аппарата – нюансы

Для данного типа парообразователя подойдёт эмалированная либо оцинкованная глубокая посуда. Лучше использовать для изготовления агрегата скороварку по той причине, что внутри неё уже встроен нагревательный элемент, к тому же она отличается отменной герметичностью. При создании паровой установки для самогонного аппарата следует снабдить агрегат предохранительным клапаном. Данный элемент необходим для стравливания давления внутри ёмкости. Помимо этого, потребуется закрепить штуцер, который необходим для вывода потоков пара.

Чтобы контролировать уровень воды внутри ёмкости, нужно установить трубку (гофрированный металлический шланг). Для контроля над температурой нагрева рекомендуется использовать термометр. Что касается перегонного куба, в этот элемент конструкции нужно также установить штуцер, предварительно просверлив в его нижней части отверстие. К нему следует подключить пароотвод и перфорированную трубку, закрученную по спирали. Через неё выводятся потоки пара. Как изготовить своими руками парогенератор для самогонного аппарата, можно увидеть на схеме.

Как своими руками сделать парогенератор для мойки двигателя – нюансы

Для организации мойки двигателя следует соорудить мобильный электрический парогенератор для авто, который нужно подключить к водопроводу при помощи гибких шлангов. Подача пара осуществляется в данном случае под давлением, поэтому потребуется пистолет с распылителем и небольшая компрессорная установка.

Изготавливаем своими руками парогенератор для отогрева труб

Как и в предыдущем случае, парообразователь должен быть мобильным, чтобы установку можно было перемещать на значительное расстояние. Помимо гибких шлангов, для подключения установки к водопроводу потребуются электрические кабели аналогичной длины.

Рассмотрим подробно, как сделать своими руками парогенератор для универсальных целей из хлама. Таким генератором можно промывать детали бытовых приборов, которые нельзя демонтировать, к примеру, радиаторы кондиционеров.

Основные причины поломки парогенераторов

Поскольку парообразователи отличаются простой конструкцией и высокой прочностью используемых материалов, поломки такого оборудования встречаются достаточно редко. Основной причиной выхода из строя агрегатов является плохое качество используемой воды, из-за чего образуется накипь. Чтобы избежать её образования, в контуре подачи воды устанавливают соответствующее фильтрующее оборудование. Если вода жёсткая, рекомендуется сливать её остатки из резервуара, а также мыть внутренние поверхности конструкции уксусной либо лимонной кислотой. После обработки агрегат следует тщательно промыть проточной водой.

В обязательном порядке перед использованием парогенератора необходимо проверять агрегат на наличие в нём рабочей жидкости. Её отсутствие может привести к перегоранию нагревательного элемента. Уважаемые читатели онлайн-журнала Seti.guru! Делитесь в обсуждениях с другими посетителями нашего ресурса своим опытом в изготовлении парообразующего оборудования, а также предлагайте решения по его усовершенствованию.

Загрузка…

Парогенератор для авто своими руками из подручных средств

На чтение 6 мин. Просмотров 12.4k. Опубликовано 29.10.2018
Обновлено 29.10.2018

Использование парогенератора помогает выполнить большинство работ по очистке салона авто, а также некоторых деталей машины. Компактные размеры и несложный принцип действия позволяют сделать подходящий парогенератор своими руками буквально из любой подходящей техники.

Виды парогенераторов

При помощи данного приспособления можно значительно облегчить свою жизнь.

Парогенераторы прекрасно дезинфицируют и очищают загрязнения, помогают разморозить трубы и двигатель автомобиля в мороз, а также станут незаменимым помощником для прочистки фильтров.

Работают эти приборы по-разному, поэтому принято выделять пять типов конструкции.

Парогенераторы бывают:

Электрические, работающие от сети. Промышленные модели обычно требуют подключения к обычной розетке в 220 В, а промышленные — 380 В.
Печные парогенераторы используют в качестве нагрева твердое топливо (уголь, дрова).
Электродная паровая печь, в которой в качестве нагревательного элемента используются электроды.
Индукционные парогенераторы, принцип работы которых — преобразование электромагнитного поля.
Ультразвуковые парогенераторы испаряют пар при помощи звуковых колебаний.

Самостоятельно проще всего сделать электрический парогенератор, используя для этого подходящие элементы. Парогенератор для авто можно сделать из хлама, который несложно найти в любом доме.

Устройство и принцип работы

Самые простые изделия состоят из:

резервуара для воды;
нагревательного элемента
подающей трубки.

В промышленных агрегатах есть множество дополнительных элементов, обеспечивающих расширенный функционал устройства. Для домашнего применения такое оборудование обязательно пригодится, но главным недостатком станет высокая цена. Именно поэтому следует обратить внимание на возможность самостоятельного изготовления парогенератор для авто и прочих хозяйственных нужд своими руками.

Суть работы парогенератора:

В резервуар подается вода, желательно фильтрованная и очищенная от взвесей металла. Это увеличит срок службы самодельного прибора и поможет избежать частой прочистки сопла.
При включении нагревательного элемента вода начинает нагреваться и испаряться, попадая в расширительный бачок, откуда по трубопроводу выходит через сопло.

Полученный пар можно направлять на загрязненную поверхность, а также использовать для сауны или финской бани.

Нередко именно паром можно удалить масляные пятна или глубоко въевшуюся грязь.

В большинстве покупных моделей можно регулировать температуру и интенсивность испарений. Несмотря на то, что домашние модели лишены этого преимущества, они также неплохо справляются со своими функциями, а главное, отличаются доступной стоимостью.

Парогенератор своими руками

Определившись с главным вопросом — как будет происходить нагрев воды, можно приступать непосредственно к сборке агрегата.

Выбор емкости

Этот параметр во многом определяет производительность, а также мобильность оборудования. Для нагрева воды желательно использовать металлическую емкость с достаточной теплоизоляций, чтобы во время использования снизить риск ожогов при случайном контакте. Это может быть металлическая канистра, ведро и даже старый электрочайник. В зависимости от необходимого объема пара и время работы такое устройство нуждается в периодическом подливе воды.

Сделать своими руками парогенератор максимальной мощности можно из старого газового баллона, предварительно очистив его от возможных остатков и соорудив подходящий трубопровод для подачи пара.

Именно на примере использования газового баллона (вариант — старого огнетушителя), будет основано наше руководство.

Выбор нагревательных элементов

Если не брать в расчет вариант с нагревов воды при помощи электрической, газовой или дровяной печи, предпочтительней использовать ТЭНы подходящей конструкции. Для объема газового баллона это должен быть ТЭН для бойлера. Если емкость поменьше по объему, сгодятся и нагревательные элементы из старого чайника.

Главное условие — источник нагрева должен легко меняться в случае выхода из строя.

Приваренная конструкция, разумеется, надежней себя поведет в работе под давлением, но при перегреве и необходимости замены, придется практически полностью разбирать устройство.

Монтаж парогенератора

Перед тем как подбирать необходимые элементы конструкции, следует подготовить схемы подключения парогенератора и просчитать необходимые дополнительные детали (трубы, фитинги, система управления).

Для громоздких конструкций предпочтительней будет использовать автоматический подвод воды, чтобы не допустить сгорания нагревательного элемента.

Для этого делается трубопровод с запорным и обратным клапаном, при необходимости устанавливается фильтр для очистки жидкости.

Все работы можно разделить на следующие этапы:

Подготовка баллона. Открытием вентиля стравливаются остатки газа. После этого выкручивается клапан и выполняется промывка внутренней части резервуара моющим средством и теплой водой. Заливка воды повторяется несколько раз, до полного удаления посторонних запахов.
Установка нагревательных элементов. В нижней части корпуса крепятся ТЭНы любым подходящим образом (кроме сварки, хотя в некоторых случаях это более оправдано). Крепления должны выдерживать не только повышенную температуру и влагу, но и увеличенное давление в корпусе.
Установка дополнительной фурнитуры. В верхней части баллона необходимо сделать четыре ответвления. Здесь уместней использовать резьбовые соединения и переходники подходящего размера. Одно из ответвлений используется для монтажа клапана контроля давления. Второй патрубок будет «отвечать» за заправку емкости жидкостью. Третий отводок предназначен для контроля давления и температуры нагрева. Здесь размещены манометр и термодатчик. Четвертый отводок предназначен для соблюдения приемлемого уровня воды в баллоне и расположен он немного ниже остальных — не менее чем на 10 см от верха емкости.
Дополнительное обустройство самодельного парогенератора. Это могут быть ножки и даже колесики для свободного перемещения громоздкой конструкции, защитный кожух для безопасного контакта с горячим корпусом, а также любая подходящая конструкция подачи пара.
Система подачи пара также представляет собой трубопровод. Для направленного действия желательно использовать сопло с более узким диаметром отверстия. Если парогенератор будет использоваться в парной или сауне, выходное отверстии для подачи пара может иметь произвольное строение.

Обязательно следует продумать систему безопасности. Принцип ее работы — отключение нагрева по достижению заданного максимального параметра температуры и давления.

Подобные датчики можно приобрести отдельно практически в любом строительном магазине.

Тестирование и устранение неполадок

После сборки самодельный парогенератор должен быть должным образом протестирован. Проверяется герметичность емкости и установленной фурнитуры, скорость нагрева воды и работа датчиков.

Для подключения к сети предпочтительней установить УЗО (устройство защитного отключения) и заземляющий контур. После этого можно проверить скорость нагрева и объем выделяемого пара.

Возможные неполадки в работе устраняются регулировкой клапанов и отладкой автоматической системы безопасности.

Техника безопасности

В процессе эксплуатации самодельного парогенератора важно соблюдать правила безопасности.

Все нагревательные элементы, используемые в создании такого устройства, должны быть заизолированы, а контур — заземлен.

Чтобы исключить выход из строя генератора при работе без воды, следует ориентироваться на показания датчика контроля заправки баллона.

Парогенератор своими руками изготовить довольно просто, главное иметь в распоряжении необходимый инвентарь и знать основные принципы работы устройства. Благодаря полезным рекомендациям нашей статьи вы сможете собрать несложное устройство для бытовых нужд.

Видео инструкция по сборке парогенератора:

Парогенератор своими руками — чертежи и схема подключения + Видео инструкция

Пожалуй, главная особенность каждой бани — это повышенная влажность. Большинство из нас полагает, что пар в банях образовывается путем поливания воды на раскаленные камни. Но с недавних пор модернизация парообразования достигла того, что для этой цели используется специальное устройство, а именно парогенератор.

Что собой представляет парогенератор

Это специальный резервуар для воды, который состоит из нескольких элементов:

Камера испарения.
Ароматизатор.
Электротэны.
Сопло.

Где бы ни устанавливался парогенератор, он в любом случае будет укомплектован дополнительным оборудованием: пара-тройка датчиков и паропровод. Это позволит лично регулировать не только объемы поступающего пара, но и режим нагревания.

Более современные модели оснащаются Д/У-пультами, предоставляющими возможность дистанционного контроля.

Также отметим, что парогенератор в любом случае используется там, где влажность повышена. Но безопасен ли он? Естественно! Ведь даже в таких условиях на устройстве имеется специальная защита, покрывающая все провода и кабели.

Преимущества устройства.

Тэны в устройстве рекордно быстро нагреваются до такой температуры, что попавшая влага испаряется практически мгновенно. И пар, появившийся подобным образом, отнюдь не является обычным — его называют легким паром и получить его естественным путем довольно сложно.

Приступаем к изготовлению парогенератора своими руками

Вначале хотелось бы отметить, что на самом деле парогенераторы применяются не только в банях — они широко распространены в самых разных промышленных областях. Кроме того, ими дезинфицируют разного рода поверхности. Они позволят целиком отказаться от химических чистящих средств.

И пускай на рынке электроники представлен широкий ассортимент таких приборов, каждый из нас может изготовить парогенератор своими руками. Что для этого потребуется? В первую очередь, достаточно толстый корпус — ведь прибор будет функционировать при предельно высоком давлении.

Этап первый.

В роли основы для нашего парогенератора нам послужит обычный баллон из-под пропана. Какого-либо универсального размера баллона нет, ведь он будет подбираться исключительно в зависимости от наших конкретных целей и возможностей, а также от того, сколько именно пара нам потребуется.

Прежде всего, мы должны полностью выпустить из баллона остатки газа (не забывая при этом четко следовать правилам техники безопасности). Затем мы осторожно выкручиваем латунный клапан. Далее мы тщательно отмываем всю внутреннюю поверхность баллона, используя для этого подогретую воду и средство для мытья.

Мойку необходимо продолжать до того момента, пока аромат газа полностью не исчезнет. В конце корпус должен немного просохнуть.

Этап второй.

Берем тэны и аккуратно врезаем их в нижнюю половину корпуса. Касательно крепления, то материалы для него вы выбираете сами (при этом крайне важно учесть, что это крепление должно выдерживать шесть атмосфер!) и устанавливайте его так, чтобы в дальнейшем к тэнам можно было беспрепятственно добраться.

И, наконец, сами тэны выбираются с учетом того, что на 10 литров воды приходится 3 кВт.

Этап третий.

Четыре трубки, оснащенные резьбой, необходимо закрепить на верхней половине корпуса парогенератора. На эти трубки мы закрепим:

Клапан контроля давления.
Кран для заправки устройства жидкостью.
Автоматика.

После этого сбоку парогенератора мы привариваем еще одну трубку (на этот раз с шаровым механизмом), которая должна находиться в десяти сантиметрах от самой верхней точки. Эта трубка будет служить нам в роли уровня воды в баллоне.

Когда мы заполним корпус жидкостью, то этот кран нужно будет открыть, и если с него потечет — то это будет верным признаком того, что подачу воды следует прекратить.

Этап четвертый.

Клапан из латуни, размещенный на корпусе, следует несколько доработать. Для этого мы распиливаем его пополам. Верхнюю часть мы убираем вообще, а в нижней части рассверливаем отверстие до пятнадцати миллиметров в диаметре. Затем нарезаем резьбу при помощи дополнительных приспособлений, накручиваем сюда шаровой кран (его, если вы еще не поняли, мы будем использовать его в роли отборщика пара).

Этап пятый.

Чтобы должным образом контролировать наш парогенератор, необходимо установить контактные манометры со стрелками. В нашем устройстве они будут исполнять роль приборов КиПА. Первый из них будет мониторить давление в корпусе, а другой — температуру.

Подобные устройства лучше всего подсоединять в определенной последовательности — эта нехитрая манипуляция позволит нам мгновенно деактивировать парогенератор в случае, если один из датчиков сообщит нам о превышении допустимой нормы. В качестве дополнительной нагрузки мы можем применить один из элементов магнитного пускателя — а именно его катушку.

Некоторые другие рекомендации по установке парогенератора

При желании можно использовать ароматизаторы, о которых мы упомянули в начале статьи. Вода с ними будет поступать посредством верхнего штуцера, после этого она превратится в пар, который, в свою очередь, будет выходить из соседнего с ним штуцера.

Не стоит забывать и о безопасности самодельного парогенератора. Ее мы можем обеспечить подрывным клапаном не только сообщающем об обнаруженных неисправностях, но также самостоятельно стравливающим лишнее давление в устройстве.

Эксперты полагают, что парогенератор лучше всего устанавливать где-нибудь поблизости, а не в парилке (конечно, если он будет использоваться в бане).

Видео урок по изготовлению парогенератора своими руками

[Всего: Средний: /5]

назначение устройства, чертежи и варианты изготовления из различных материалов

Парогенератор – это устройство, которое предназначено для очистки автомобильного салона и некоторых внутренних деталей. Так как он обладает несложным принципом работы, то можно сделать парогенератор своими руками. Паровая мойка позволяет легко и без химических чистящих средств удалять загрязнения любой сложности. Пошаговая инструкция монтажа парогенератора позволит получить недорогой, но качественный инструмент по чистке автомобиля из любой подходящей техники.

Назначение устройства

Парогенератор – это препарат, который работает за счет подачи паровой струи большой мощности. В емкости устройства вода преобразуется в горячий пар в результате высокой температуры. Из-за высокого напора пар проходит сразу через большое количество небольших отверстий.

Благодаря высокому давлению прибор выполняет следующие функции:

Уборка. Осуществляет чистку ковров и мягкой фурнитуры.
Глажка. Проводит быстрое разглаживание складок без оставления следов на поверхности.
Очистка твердых поверхностей. Очищение жировых остатков, налетов и других загрязнений.
Дезинфекция. Сложно отстирываемые материалы можно продезинфицировать.
Мойка и чистка автомобиля. С использованием парогенератора проводится очистка и дезинфекция.

Мойка паром – это эффективная альтернатива чистки автомобиля. К примеру, если на поверхности есть стойкое загрязнение, то после мойки подогретой водой качество уборки будет ниже, чем паром. В паровом приспособлении высокая температура действует совместно с большим давлением. Аппарат применяют в случае:

чистки салона или для мойки вентиляции или двигателя, где нежелательное попадание влаги;
когда необходима аккуратная чистка, без последствий или, когда нет много свободного места для полноценной мойки;
удаления жирного пятна в салоне автомобиля;
дезинфекции авто, его салона или кондиционера.

На заметку!

С помощью устройства можно в сильные морозы разморозить двигатель и трубы машины.

Возможно еще использование парогенератора как выездной мойки, где ограничено использование воды.

Разновидности устройства

Благодаря приспособлению можно существенно облегчить себе жизнь. Выделяют 5 типов приборов, принцип работы, которых существенно отличаются друг от друга:

Электрические, которые работают от сети. Если это непромышленная модель, то понадобится розетка в 220 В, а если промышленная – 380 В.
Парогенераторы индукционные. В ходе работы преобразовывают электромагнитное поле.
Печные. При их работе применяют твердое топливо, такое как уголь или дрова для нагрева.
Ультразвуковые, принцип которых состоит в испарении пара с использованием звуковых колебаний.
Электродная паровая печь. Нагревательным элементом выступают электроды.

В домашних условиях лучше всего сделать самому электрическую модель. Для его изготовления понадобится не так много деталей и времени. Тем более, если хорошо поискать в гараже или сарае, то легко можно найти все подходящие элементы.

Парогенератор своими руками

Изготовить конструкцию самостоятельно несложно, главное, подготовить необходимые элементы и инструменты, а также разделить весь процесс на этапы. В первую очередь выбирают емкость, затем устанавливают нагревательные элементы, осуществляют водный приток и отбор пара. По завершении монтажа конструкции оборудование тестируют.

Выбор емкости

От этого параметра зависит производительность и мобильность оборудования. Лучше всего выбрать емкость из металла, у которой хорошая теплоизоляция. Это позволит уменьшить вероятность ожога при случайном соприкосновении. Сделать конструкцию можно из канистры, ведра или из электрического чайника. Главное правило – герметичность крышки. Размеры резервуара подбираются в зависимости от планируемого пара.

На заметку!

Самодельный парогенератор максимальной мощности изготавливают из газового баллона или старого огнетушителя. Предварительно их очищают от остатков и конструируют трубопровод, через который будет подаваться пар.

Нагревательные элементы

Детали для нагрева – это важный этап в изготовлении паромойки своими руками. Сначала определяют с помощью чего будет нагреваться вода: с использованием газовой или электрической плиты, или через электрический ТЭН. Последний метод более безопасный и простой. Можно использовать элемент со старого электрочайника. Если резервуар большой, то применяют два и больше ТЭНа. Если употребляют газовый баллон, то для него подойдет нагревательный элемент для бойлеров.

Устанавливают деталь на высоте в 1 см от дна емкости. Аккуратно просверливают отверстия с необходимым диаметром и в них вставляют болт, который с обеих сторон закрепляют шайбами и гайками. С помощью прокладок из термостойкого силикона обеспечивают герметичность, чтобы вода не просачивалась из щелей. Фиксируются прокладки с двух сторон. Затем устанавливают ТЭН и набирают воду, чтобы проверить на отсутствие протечки.

Монтаж генератора

Прежде чем приступать к сборке конструкции необходимо заранее разработать чертежи устройства и подготовить дополнительные детали и элементы. Это трубы, система управления и фитинги. При большой емкости подвод воды лучше сделать автоматический. Тогда нагревательный элемент не сгорит. В этих целях трубопровод делают с обратным и запорным клапаном. Если есть необходимость, то крепят очистительный фильтр. Паровую мойку своими руками монтируют в несколько этапов:

Подготовка резервуара. Сначала открывают вентиль, чтобы ушел оставшиеся газ. Затем клапан снимается, и внутренняя часть емкости хорошо промывается теплой водой с моющим. Процедуру проводят несколько раз, пока посторонние запахи полностью не удалятся.
Крепление нагревательных элементов. Не рекомендуют использовать сварку при креплении ТЭНа, так как в случае перегорания элемента, заменить его будет очень сложно. Крепежи должны хорошо выдерживать высокое давление в резервуаре, а также высокую температуру и влагу.
Монтаж фурнитуры. Вверху баллона делают 4 ответвления: на одно из них устанавливают клапан контроля давления, второе – для подачи жидкости в резервуар, на третьем ответвлении устанавливают манометр и термодатчик, которые отслеживают температуру нагрева и давление, а четвертое – для контроля уровня воды в емкости. Последнее ответвление размещают ниже всех остальных.
Дополнительные установочные моменты. Сюда относят ножки, подставку для конструкции, или колесики для удобства перемещения. Можно дополнительно сделать защитный кожух, чтобы избежать случайного контакта с горячим корпусом.
Система подачи пара. Имеет вид трубопровода, где сопло берут с меньшим диаметром.

На заметку!

Важно заранее подумать о системе безопасности. Необходимо продумать так, чтобы при достижении максимального температурного параметра или давления система сама отключала нагрев.

Датчики автоматического отключения продаются в строительном магазине. Поэтому самостоятельно разрабатывать их не нужно.

Проверка устройства

Последний этап – это тестирование парогенератора. На этом этапе важно проверить три основных показателя: герметичность емкости, работу датчиков и скорость нагревания жидкости. Проверить герметичность можно простым способом – налить в резервуар воды и проверить, чтобы в местах, где делались отверстия, не было потеков.

Прежде чем подключать парогенератор к сети, необходимо установить устройство защитного отключения (УЗО), а также заземляющий контур. Только после установки этих элементов проверяют скорость нагрева воды и количество выделяемого пара.

Если все функционирует, значит, устройство собрали правильно и его можно вводить в эксплуатацию. Если есть погрешности, то их исправляют с помощью регулировки клапанов и настройкой автоматизированной системы безопасности.

Как пользоваться парогенератором

В эксплуатации устройство простое, чем-то напоминает утюг. Перед работой нужно резервуар наполнить водой, затем прибор подключают к электрической сети и ждут, пока вода закипит и его можно будет применять в работе. После готовности его подносят к поверхности, которую необходимо обработать и нажимают кнопку подачи пара.

Периодически проводят дозаправку жидкости. Это делают осторожно, чтобы избежать ошпаривания горячим воздухом. В емкости пар находится под давлением поэтому, когда открывают крышку, происходит выброс горячего воздуха.

При работе с парогенератором нужно придерживаться техники безопасности и соблюдать простые правила:

использовать аппарат в помещении для избежания проникновения атмосферных осадков;
избегать, чтобы горячий пар не попадал на открытые участки тела, чтобы не обжечь кожу;
не работать устройством, когда мокрые руки;
запрещено чистить парогенератор под проточной водой;
регулярно очищать ТЭН от накипи.

На заметку!

Любой нагревательный элемент у аппарата должен быть изолирован, а контур обязательно заземлен.

Рекомендуют использовать в приборе кипяченную, отфильтрованную либо дистиллированную воду. Это уменьшит количество образования накипи и позволит устройству дольше работать.

Парогенератор, сделанный самостоятельно в домашних условиях, позволит существенно упростить чистку и мойку автомобиля дома. Несмотря на то что самодельное устройство не такое мощное, как заводская установка, она прекрасно справляется с чисткой салона автомобиля и некоторых деталей. При работе важно контролировать своевременную подачу воды и следить за датчиками, чтобы исключить поломку устройства.

Мини парогенератор своими руками | Авто Брянск

Парогенераторы – это устройства , с помощью которых для определенных нужд из воды получают пар , за счет его интенсивного нагрева. Чаще всего их используют в банях или на мойках автомобилей.

Конструкция

Использование данных приборов в бане будет стоить гораздо меньше, чем строительство печи- камина и поддержание её технического состояния. Дело в том, что электропарогенератор необходимо только закрепить в нужном месте и включить в электросеть.

Есть твёрдотопливные варианты, которые работают на дровах (генератор пара Перевалова ), где емкости с водой находятся непосредственно под воздействием пламени. При этом, во всех вариантах для подачи пара не используются никакие двигатели , так как вода, преобразуясь в пар, под высоким давлением будет выходить наружу сама.

Чтобы понять, как сделать самодельный парообразователь , необходимо разобрать из чего он состоит.

Классический электрический вариант включает в себя:

канал для притока воды;
рабочий блок, где будет происходить кипячение воды;
модуль испарения.

Выбор емкости

Дело в том, что эффект парообразования в её конструкции заложен уже изначально.

[advice] Примите к сведению: размеры и объем необходимой емкости будет зависеть, прежде всего, от необходимой паропроизводительности. Если сделанный аппарат выдает количество меньше необходимого, то ему придется работать непрерывно , на пределе возможностей, из-за чего часто будет возникать необходимость его ремонт а. [/advice]

у него есть герметично закрывающаяся крышка;
прочность его корпуса имеет необходимые показатели, позволяющие выдержать требуемое для создания пара давление;
в корпусе скороварки предусмотрен клапан, для вывода избыточно образованного пара.

Когда процесс выбора емкости будет закончен, требуется определить, чем будет осуществляться нагрев воды.

Выбор нагревательного элемента

Для нагрева воды можно использовать газовую (электрическую) плиту или электрический ТЭН.

[warning] Следует учесть: т акое устройство, как ТЭН, по факту является большим кипятильником. Он практически в каждом магазине хозяйственных товаров. Однако, до этого важно определиться с его размером и имеющейся у него мощностью. Последняя может варьироваться в весьма больших пределах. [/warning]

Процесс сборки

[warning] Важно знать: с борка самодельного парогенератора достаточно простая, однако в случае неправильной установки элементов, такое устройство может быть очень опасным. [/warning]

Виды парогенераторов

При помощи данного приспособления можно значительно облегчить свою жизнь.

Парогенераторы прекрасно дезинфицируют и очищают загрязнения, помогают разморозить трубы и двигатель автомобиля в мороз, а также станут незаменимым помощником для прочистки фильтров.

Работают эти приборы по-разному, поэтому принято выделять пять типов конструкции.

Парогенераторы бывают:

Электрические, работающие от сети. Промышленные модели обычно требуют подключения к обычной розетке в 220 В, а промышленные — 380 В.
Печные парогенераторы используют в качестве нагрева твердое топливо (уголь, дрова).
Электродная паровая печь, в которой в качестве нагревательного элемента используются электроды.
Индукционные парогенераторы, принцип работы которых — преобразование электромагнитного поля.
Ультразвуковые парогенераторы испаряют пар при помощи звуковых колебаний.

Устройство и принцип работы

Самые простые изделия состоят из:

резервуара для воды;
нагревательного элемента
подающей трубки.

Суть работы парогенератора:

В резервуар подается вода, желательно фильтрованная и очищенная от взвесей металла. Это увеличит срок службы самодельного прибора и поможет избежать частой прочистки сопла.
При включении нагревательного элемента вода начинает нагреваться и испаряться, попадая в расширительный бачок, откуда по трубопроводу выходит через сопло.

Нередко именно паром можно удалить масляные пятна или глубоко въевшуюся грязь.

Парогенератор своими руками

Выбор емкости

Сделать своими руками парогенератор максимальной мощности можно из старого газового баллона, предварительно очистив его от возможных остатков и соорудив подходящий трубопровод для подачи пара.

Выбор нагревательных элементов

Главное условие — источник нагрева должен легко меняться в случае выхода из строя.

Монтаж парогенератора

Для громоздких конструкций предпочтительней будет использовать автоматический подвод воды, чтобы не допустить сгорания нагревательного элемента.

Все работы можно разделить на следующие этапы:

Подготовка баллона. Открытием вентиля стравливаются остатки газа. После этого выкручивается клапан и выполняется промывка внутренней части резервуара моющим средством и теплой водой. Заливка воды повторяется несколько раз, до полного удаления посторонних запахов.
Установка нагревательных элементов. В нижней части корпуса крепятся ТЭНы любым подходящим образом (кроме сварки, хотя в некоторых случаях это более оправдано). Крепления должны выдерживать не только повышенную температуру и влагу, но и увеличенное давление в корпусе.
Установка дополнительной фурнитуры. В верхней части баллона необходимо сделать четыре ответвления. Здесь уместней использовать резьбовые соединения и переходники подходящего размера. Одно из ответвлений используется для монтажа клапана контроля давления. Второй патрубок будет «отвечать» за заправку емкости жидкостью. Третий отводок предназначен для контроля давления и температуры нагрева. Здесь размещены манометр и термодатчик. Четвертый отводок предназначен для соблюдения приемлемого уровня воды в баллоне и расположен он немного ниже остальных — не менее чем на 10 см от верха емкости.
Дополнительное обустройство самодельного парогенератора. Это могут быть ножки и даже колесики для свободного перемещения громоздкой конструкции, защитный кожух для безопасного контакта с горячим корпусом, а также любая подходящая конструкция подачи пара.
Система подачи пара также представляет собой трубопровод. Для направленного действия желательно использовать сопло с более узким диаметром отверстия. Если парогенератор будет использоваться в парной или сауне, выходное отверстии для подачи пара может иметь произвольное строение.

Обязательно следует продумать систему безопасности. Принцип ее работы — отключение нагрева по достижению заданного максимального параметра температуры и давления.

Подобные датчики можно приобрести отдельно практически в любом строительном магазине.

Тестирование и устранение неполадок

Техника безопасности

В процессе эксплуатации самодельного парогенератора важно соблюдать правила безопасности.

Все нагревательные элементы, используемые в создании такого устройства, должны быть заизолированы, а контур — заземлен.

Видео инструкция по сборке парогенератора:

Автор материала
Другие материалы

Автор Автомеханик

15 лет я ремонтирую разного рода автомобилей, включая такие марки как Ваз, Уаз, Chevrolet, Mazda, Kia и многие другие. Все что связано с коробкой, двигателем или ходовой. Вы можете написать мне свой вопрос ниже в комментариях и я постараюсь развернуто на него ответить.

Здравствуйте, дорогие читатели!

Прошло совсем немного времени с того момента, когда я делился с Вами интересной информацией о том, как сделать водостоки из пластиковых бутылок. А, совершенно недавно, я со своим старинным приятелем реализовал давнюю задумку — парогенератор для бани своими руками! И, представляете, у нас всё получилось!

По своему опыту, знаю, что воплотить в жизнь идею, какой бы сложной она не виделась, кажется трудным только до тех пор, пока ты не разобрался во всём досконально и не начал действовать. А как только деятельность началась, процесс запускается сам собой.

Именно так вышло и с нашей рукотворной фитобочкой. Кстати, более подробно о настоящей фитобочке, можно почитать здесь. Освоив принцип работы и устройство парогенератора в теории, мы занялись его изготовлением на практике, прямо на даче друга! Оказалось, что это совсем не сложно! Ну что, заинтересовались?! Тогда я начинаю свой подробный рассказ по теме!

Из этой статьи вы узнаете:

С чего начать?

Какой парогенератор нужен для фитобочки и хамама и есть ли у них что-то общее? Конечно есть, ведь оба этих «распаривающих» объекта (назовем их так, если Вы не против) устроены практически одинаково. Тёплый пар поступает из парогенератора в помещение хамама или в ёмкость бочки, насыщая их тёплым и влажным паром, температура которого, по мере нагнетания, только увеличивается, даря комфорт и расслабление посетителю парной!

Так как же соорудить парогенератор для фитобочки своими руками? Для этого достаточно приготовить следующие материалы: гибкий металлический шланг, он продаётся в магазинах сантехники (обычная подводка на смеситель). Потребуется примерно 1,5 – 2 метра. Пластиковую канистру с крышкой, литраж 5-10 литров.

Металлопластиковую трубу диаметром 20-32 мм и длиной чуть меньше периметра бочки, изоляционную ленту, металлический переходник-разветвитель (фитинг-тройник) для крана. Термометр с наружным электронным табло, деревянная бочка с открываемой дверцей желаемого размера, герметик, шуруповёрт, свёрла, нагревательные элементы – тэны, соединительный электрический провод с вилкой. И не забудьте прихватить немного терпения, так как работа на результат к этому располагает.

Что со всем этим делать?

Тэны необходимо укрепить в канистре, точнее расположить их внутри неё. А для этого в корпусе канистры следует просверлить отверстия соответствующего диаметра. С внутренней стороны канистры (через большую крышку) вставляем в них нагревательный элемент, герметизируем и хорошо закрепляем. Одним словом, вспоминаем кипятильник, погруженный в воду, и делаем по аналогии!

После того как тэны оказались внутри, надо соединить их электрические клеммы с проводом снаружи, а контакты следует надёжно обмотать изолентой и закрыть от случайного прикосновения . Один этап работы на этом завершён, поздравляю, Вы справились!

А что же дальше?

А дальше — ещё интереснее! В крышке полиэтиленовой канистры нам требуется просверлить отверстие, диаметром под штуцер для гибкой подводки. В данное отверстие необходимо вставить флянец с резьбовым соединением, на которую потом будет накручиваться наш шланг. Место соединения флянца с отверстием в крышке также стоит герметизировать.

После этого гибкий металлический шланг нужно соединить с этим флянцем. Ещё одна ступень работы заершена.

А потом?

Металлопластиковую водопроводную трубу перфорируем дрелью или шуруповёртом. Отверстия должны быть максимум 5 миллиметров в диаметре, а расстояние между ними желательно сделать 5-8 см. Затем пластиковую трубу необходимо свернуть в кольцо, соответствующее чуть меньшему диаметру, чем диаметр дна деревянной бочки. Заготовку из трубы располагаем внутри бочки, на её дно, отверстиями вверх.

Практически всё! Мы подошли к завершающему этапу работ. Теперь нужно просверлить отверстие внутри бочки, соответствующее диаметру гибкого металлического шланга. Продеть шланг в это отверстие, и соединить его через фитинг-тройник с металлопластиковой водопроводной трубой. На этом почти всё, осталось лишь закрепить термометр внутри бочки, а электронное табло термометра установить снаружи.

Когда же можно начать наслаждаться?

Терпение! Осталось совсем немного! Наша конструкция готова на 99%, осталось налить воды в канистру, включить вилку в розетку, дождаться кипения воды и поступления пара в бочку. Потом забраться внутрь, закрыться специальной полочкой сверху и дверцей сбоку.

А теперь наслаждайтесь! Только не забывайте поглядывать на термометр, чтоб не перегреться. И обязательно следите за уровнем воды в канистре. Иначе, удачи не видать! Замечу, это самый элементарный способ самодельного банного парогенератора, который можно сделать не напрягаясь.

Вот такой дачный мини-хамам у нас получился. А что? Фитобочку мы смело можем так именовать. Ведь паровые бани, в том числе и турецкая баня все построены по подобному принципу – в основе их устройства замкнутое помещение и подача пара через парогенератор!

Как же сауна, теперь она не популярна?

Ну почему же? Каждому своё! Кому-то по душе сухой пар, кому-то влажный. Большинство саун работают от электропечи с нагревательным внутренним и наружным элементом – камнями! И пар от таких банных камней получится только в том случае, если использовать жидкость для парообразования. Чаще всего это простая вода с разведёнными в ней маслами. Но такой пар быстро улетучивается за счёт высоких температур в самой парной.

Можно применить и более модернизированное решение для бани, поставив в парилке многофункциональную установку с использованием печи с парогенератором. А можно приобрести готовый классный агрегат фирмы HARVIA и «не греть голову», но это уже совсем другая история.

На этом, пожалуй, всё. До новых встреч, дорогие читатели. Надеюсь, Вам понравилась статья, и мы обязательно снова встретимся, на страницах данного блога! Если Вы оценили эту информацию положительно, можете поделиться ею со своими друзьями в соцсетях.

Комментируйте, критикуйте, ставьте лайки. Одним словом, всё как обычно. Лёгкого пара!

Цитата мудрости: Годы учат многому, чего дни не знают.

Power Your Home and Workshop With Steam: 17 шагов

First Спасибо за то, что прочитали мои инструкции. Работа над этим продолжается, я буду добавлять к этому руководству все больше и больше о том, как построить паровую турбину и электростанцию для вашего дома. Как всегда, если вы обнаружите какие-либо опечатки или ошибки, пожалуйста, дайте мне знать, что я собираюсь вам рассказать много информации. Итак, приступим.

Я собираюсь показать вам, как я построил этот генератор мощностью 45 киловатт или паровую турбину для питания моего дома и бизнеса.Этому отряду пришлось приложить немало усилий, чтобы оторваться от земли. Я попытаюсь показать вам, как построить эту красоту. Возможно, вы сможете построить его в меньшем масштабе. Это устройство не для любителей. Эта сборка очень сложная и опасная. Есть несколько вещей, о которых вам нужно знать при работе с высокой мощностью.

1. Уважайте власть. Это убьет вас в мгновение ока.
2. НЕ ПЫТАЙТЕСЬ В ПРОЕКТ, ЕСЛИ ВЫ НЕ ЗНАЕТЕ, КАК РАБОТАТЬ С ВЫСОКОМ НАПРЯЖЕНИЕМ И ПАРОМ ВЫСОКОГО ДАВЛЕНИЯ.
3. БУДЬТЕ РЕАЛИСТИЧНЫМ.Если у вас нет оборудования для сборки этого устройства, отправьте детали для изготовления.
4. Чего не знаете, спрашивайте. Я буду рад помочь кому угодно, чем смогу.

Всегда надевайте защитные очки и соответствующую защиту при работе с электроникой и паром.

Хорошо, это турбина и генератор, соединенные вместе на испытательном стенде. Это турбина моей собственной конструкции. Генераторная часть или, если быть более точным, генератор переменного тока, как уже упоминалось выше, имеет выходную мощность трехфазного переменного тока мощностью 45 кВт.Турбина, чтобы произвести тот уровень мощности, который требовался для работы на поразительных 100000 об / мин, это и есть 100000. Теперь это испортит вам день, если у вас серьезная неисправность, она работает на баллистических уровнях, поэтому, если у вас будет разрушительное или катастрофическое событие шрапнель убьет вас. Он буквально взорвался бы. Это превратит вас в красный туман. Тем не менее, я сохранил свои обороты на более респектабельном и безопасном уровне около 50000 оборотов в минуту, моя выходная мощность падает, как и следовало ожидать. Хотя на таких оборотах я чувствую себя безопаснее.Мои уровни мощности при 50 кОм составляют примерно половину моего верхнего предела 100 кОм, поэтому выходная трехфазная мощность составляет около 22 кВт.

Этого более чем достаточно для моих целей. Итак, вот схема и разбивка генераторной установки. Справа налево. Большие цилиндры находятся далеко справа от генератора, слева от этого большего алюминиевого корпуса находится камера турбины, вход в турбину осуществляется через серебряную линию высокого давления, которую вы видите, входящую в турбину. Этот LIne рассчитан на 10000 фунтов на квадратный дюйм при температуре более 800 градусов. Мой паровой агрегат работает при максимальной температуре 500 градусов по Фаренгейту, так что у меня есть много места для беспокойства от потенциального побега.О паровом агрегате речь пойдет чуть позже, прямо сейчас турбина. поэтому после того, как мы увидим входную линию слева от нее, вы увидите систему масляного насоса, я должен использовать турбинное масло, предназначенное для авиационных турбин. 150,00 за бочку 5 галлонов. Это отлично подходит для защиты подшипников. Я использую гидростатический подшипник в передней части турбины и керамический в задней части. оба рассчитаны на очень высокие обороты. Насос представляет собой стандартный двигатель переменного тока на 110 В, приводящий в движение винтовой насос для поддержания давления в гидростатическом подшипнике на уровне 55 фунтов на квадратный дюйм.масло также используется для охлаждения генератора во время работы. масло возвращается в ванну через радиатор или теплообменник.

чуть ниже части генератора справа вы можете увидеть датчик давления и настройку масляного фильтра. Я использую стандартный автомобильный передающий блок, чтобы получить более подробную информацию о давлении масла позже. В следующих шагах я покажу вам более подробную информацию о компонентах системы.

В верхнем ящике располагалась панель управления. Это основная компоновка генераторной установки.

Этот самодельный парогенератор на солнечной энергии может достигать температуры 250 по Цельсию

От редакции: Это один из многих крутых проектов, появившихся на конференции POC21, на которой 100 эко-хакеров собрались во французском замке, чтобы обсудить способы улучшения мира.

Около 25% всей энергии, используемой в промышленно развитых странах, потребляется в виде тепла, большая часть которого вырабатывается за счет сжигания ископаемого топлива. Команда Solar OSE (Open Source Écologie France) взяла на себя эту задачу по обеспечению устойчивости энергии во время POC21, разработав этот солнечный концентратор, чтобы позволить местным предприятиям среднего размера, таким как мелкие предприятия или ремесленники, генерировать чистое бесплатное тепло или пар, используя сила солнца.Их линейная матрица рефлекторов Френеля, сделанная своими руками, собирает и преобразует солнечную энергию в пар с температурой до 250 ° по Цельсию.

Солнечные концентраторы работают, фокусируя солнечные лучи на водопроводной трубе для генерации пара. Solar OSE использует двигатели, управляемые Arduino, для поворота массива зеркальных полос в основании конструкции для отслеживания солнца, автоматически поддерживая оптимальную концентрацию солнечного света на трубе. Производимый пар имеет множество применений, некоторые из которых включают: приготовление пищи, стерилизацию, пастеризацию, дистилляцию, химические процессы, нагревание, экстракцию эфирных масел, очистку воды, обработку древесины и даже… хаммамы.

Команда Solar OSE является частью проекта Open Source Ecology, который разработал библиотеку машин с открытым исходным кодом, чтобы перестроить мир таким, каким мы его знаем. Проект полностью задокументирован на Instructables и может быть построен примерно за 2100 долларов в неделю с помощью специальной команды. Этот проект продвигает нас на шаг вперед в переходе к распределенной устойчивой энергетической системе.

Solar OSE недавно провела успешную кампанию на Kickstarter, собрав почти 9000 долларов на строительство солнечного концентратора, который в четыре раза больше и способен производить 5 кВт.Вот это круто.

Чтобы просмотреть весь проект, посмотрите его на Instructables.

В вашем будущем паровая энергия?

Скип Goebel
Выпуск № 43 • Январь / Февраль 1997 г.

Если вы думаете, что пар — это устаревший продукт, подумайте вот о чем: почти столетие назад паровые машины и корабли достигли скорости и эффективности, которых все еще трудно достичь даже с помощью современных двигателей внутреннего сгорания.

Пар — одна из самых мощных и самых опасных форм независимой энергии. Он настолько мощный, что здесь, в Tiny Power, производящей паровые машины, хотя бы раз в неделю нам звонят те, кто собирается спасти мир с помощью пара. Обычно требуется всего несколько минут разговора, чтобы понять, что вызывающий абонент нуждается в дополнительном обучении основам паровой инженерии.

Эта статья — попытка ответить на некоторые из многих вопросов о Steam. И я предполагаю, что первый вопрос: может ли это спасти мир, по крайней мере, в том, что касается ваших личных энергетических потребностей? Это зависит.

Для первоначальных вложений в этот наиболее трудоемкий вид бытовой энергетики вы, вероятно, могли бы купить дизельный генератор и 5-10 тысяч галлонов топлива без значительных изменений в вашем образе жизни. Если вы планируете сжигать древесину, вы должны знать, что газификация древесины и сжигание ее в двигателе внутреннего сгорания — это очень устоявшаяся наука. Это может быть для вас более практичным приложением.

Если вам необходимо большое количество контролируемого тепла, скажем, для обогрева большого дома, птичника или даже печи, паровые установки выделяются тем, что отходящее тепло (выхлоп) парового двигателя дает вам чрезмерное количество БТЕ. играть с.

Что такое пар?

Что такое Steam? «Вода сошла с ума от жары» — лучший ответ. Вода фактически превратится в пар в вакууме, если ее температура будет поддерживать 40 градусов по Фаренгейту. И наоборот, при давлении 3200 фунтов. на квадратный дюйм и температуре около 720 градусов, пар становится «сверхкритическим» и фактически имеет такую же плотность, как вода. Современные паровые системы работают при таком давлении, потому что пар, который является «сверхизлучающим» газом, поглощает и отдает тепло намного быстрее, чем вода.

Только «сухой» пар производит полезную работу. Пар — это сухой, чистый газ без вкуса. Мутное вещество, которое вы видите, выходящее из чайника, на самом деле представляет собой просто водяной пар и не имеет никакого отношения к нашим потребностям, потому что, если вы его видите, вся работа уже сделана.

Одна из небольших высококачественных паровых машин, созданная компанией автора Tiny Power, Inc.

Как только вода превратится в пар, вы можете повысить температуру газа и сохранить в нем больше энергии / работы.Мы называем этот пар «перегретым» паром, и хотя это желательное условие, оно редко используется в небольших паровых установках.

Что мы хотим делать с паром, так это извлекать из него работу. Работу лучше всего описать как движение или изменение скорости массы. Для работы требуется энергия. Передавать энергию массе — это одно, а передавать и использовать эту энергию — другое. Вода в виде пара — отличная среда для передачи энергии.

Вода — это практичное, безопасное и эффективное неорганическое химическое вещество, которое легко поглощает и передает энергию.Чтобы понять, как это происходит, попробуйте представить себе разницу, то есть разницу в температуре, разность давления или, более конкретно, разницу в объеме. По мере того как пар переходит из одного объема в другой, работа сделана. Примером этого является опускание поршня в цилиндре, создавая больше пространства или объема (расширение). При изменении объема также должны происходить изменения температуры и давления. Это законы природы, которые нельзя изменить. У нас есть единицы измерения свойств массы. Обычно давление измеряется в фунтах на квадратный дюйм, объем — в кубических футах, а температура — в градусах Фаренгейта.(Я еще не измеряю, ребята.)

А сейчас позвольте представить вам британскую тепловую единицу (BTU). Это единица измерения в США, аналогичная калорийности в метрической системе. Это не что иное, как единица тепла. Одна британская тепловая единица — это количество тепла, необходимое для поднятия одного фунта воды на один градус по Фаренгейту. И наоборот, если фунт воды падает на один градус, он высвобождает одну британскую тепловую единицу.

Когда любое топливо сжигается, оно выделяет энергию в виде тепла, и это тепло можно измерить либо в британских тепловых единицах, либо в калориях.Мы будем использовать Btu. Примером может служить древесина дуба, стоимость фунта которой составляет 6–11 тысяч британских тепловых единиц. Считайте это потенциальной энергией или энергией, ожидающей своего появления. При окислении (сгорании) он выделяет энергию, и если мы производим пар с этой энергией, мы можем использовать пар для передачи этой энергии в другое место для выполнения полезной работы.

Паровой запуск Santa Cruz II , Echo Lake, California

Другими источниками БТЕ могут быть горячие источники или солнечная энергия. Помните, что мы ищем разницу в температурах; чем выше мы поднимем температуру воды, тем больше работы мы сможем проделать в воде.К сожалению, чем меньше разница температур, тем больше должен быть объем воды. Например, один фунт пара при 800 градусах содержит определенное количество работы; чтобы произвести такой же объем работы при 400 градусах, вам понадобится гораздо большее количество воды.

Итак, мы берем один фунт воды с температурой от 60 до 212 градусов, а это занимает 152 британских тепловых единицы. (212-60 = 152) Теперь мы добавляем еще одну британскую тепловую единицу, и все превращается в пар при атмосферном давлении. Верно? Неправильный!

Поднять температуру воды легко; замена воды на пар — это совсем другая игра.Чтобы изменить физическое состояние вещества, требуется много энергии. Помните, здесь не зря; скорее хранится.

Чтобы преобразовать один фунт воды из 212 градусов водяного столба в 212 градус пара (все еще один фунт по весу) при атмосферном давлении, требуется еще 970 британских тепловых единиц. Если учесть все это, как в котле, мы получим перепад давления (внутри и снаружи). Этот фунт воды при 212 градусах занимал всего 0,2 кубических фута. Пар при 212 градусах и атмосферном давлении (или 14.7 фунтов. на квадратный дюйм) займет 27 кубических футов.

Теперь, если пар не может расшириться в эти объемы, потому что он сдерживается, мы получим повышение давления. Именно это давление мы будем использовать для выполнения своей работы.

Какой тип котла?

Емкость, в которой мы будем делать наш пар, называется бойлером. В основном есть три типа котлов.

Котел Fire Tube. Это самый старый, самый простой и самый стабильный пар.Он также наиболее опасен (имеет свойство взрываться). Поэтому больше не об этом. Забудьте об этом, нада, никак и т. Д. Наклейте эту наклейку себе на мозг: В галлоне воды динамитная шашка.

Водяная трубка. Он более эффективен, безопасен, распространен, прост в сборке и т. Д. По сути, конструкция включает серию труб, идущих вниз от барабана и окружающих камеру сгорания (топку). Затем пар отводится из верхней части барабана, где он по трубе направляется по назначению.(См. Рисунок 1.)

Рисунок 1. Водотрубный котел

Типичным примером этих типов является котел отопления дома. Эти конструкции также используются на больших кораблях и электростанциях. У нас есть один в нашем 23-дюймовом пароходе, который сжигает дрова, и он неплохо работает. Позвольте мне здесь добавить, что , если вы сжигаете твердое топливо (дрова или уголь), вы всегда будете обслуживать свой котел . Если не можете, просто отбросьте всю идею. Если можете, будьте готовы к вечному блаженству.

Базовая компоновка показана на рисунке. Ни в коем случае не используйте эту иллюстрацию для проектирования собственного котла. Если вам пришлось учиться, читая эту статью, вы не сможете, не захотите и не должны строить одну из них. Помните, смерть окончательна (и мучительна).

Доступно бесчисленное количество планов, одобренных, сертифицированных и хорошо протестированных. Steam определенно является «завершенной» наукой. Если вы посмотрите на желтые страницы, вы найдете сертифицированных производителей котлов, которые сделают свою работу правильно.Технически вы нарушаете закон, строя несертифицированный котел.

Однотрубные или мгновенные котлы . Это, безусловно, самый эффективный, легкий и безопасный котел. Строить легко и недорого. Лучше всего они работают при непрерывной стабильной работе. Однако, обладая небольшой резервной мощностью, они чувствительны к колебаниям в подаче топлива и воды, не говоря уже о нагрузках. Самые распространенные варианты — портативные пароочистители. Современные мотели используют разновидность водонагревателей.

Большой пароход

По сути, они состоят из одного непрерывного мотка НКТ или трубы в различных конфигурациях. Отсюда и название «Монотрубка». Если мы можем обеспечить точный контроль за нашим топливом / водоснабжением, то у нас есть идеальный котел для дома. Газообразное и жидкое топливо — идеальный вид топлива для однотрубных труб, поскольку их легко регулировать. И да, существуют одобренные конструкции для монотрубок, и профессионалы могут сделать их довольно дешево.

Факты возгорания

Для горения данного количества топлива требуется определенное количество воздуха — не больше и не меньше. Кроме того, для сжигания требуется достаточное количество места. Недостаточно воздуха — неполное сгорание. Слишком много воздуха — воздух нагревается.

Кроме того, если мы заставим воздух соприкасаться с топливом слишком быстро, мы получим слишком горячее пламя. Это плохо, потому что при температуре выше 1800 градусов азот в воздухе и некоторые другие химические вещества начинают окисляться. Это не только ядовито, но и тратится впустую.

Пространство для сгорания важно, потому что его слишком мало, и мы гасим пламя. Держите зажженную свечу так, чтобы пламя коснулось кубика льда, и если вы посмотрите очень внимательно, то увидите невидимый слой газа, изолирующий пламя от поверхности. Этот слой представляет собой несгоревшие газы, такие как окись углерода, и возникает потому, что температура поверхности была ниже температуры воспламенения горючих газов. Правило: пламя не должно касаться металла.

Кроме того, слишком много места, и мы можем потерять наши коэффициенты излучения.Вообще говоря, 60-70% энергии котла передается за счет лучистой энергии, а не горячих газов.

Паровой тягач половинной шкалы

Идея здесь состоит в том, чтобы аккуратно объединить воздух и топливо вместе и дать ему достаточно места или времени, чтобы сделать свое дело. Для всех этих факторов существуют определенные формулы, и ваш производитель котлов будет знать, что делать, как только вы сообщите ему, в чем заключаются ваши потребности.

Огромный крутящий момент

Теперь, когда у нас есть Steam, давайте воспользуемся им.Мы извлекаем работу из пара, позволяя ему расширяться в контролируемой среде, например, с помощью поршня в цилиндре или сопла в турбине.

Турбины хороши, и у меня есть одна, но в домашних условиях они очень неэффективны. Это просто вопрос физики и затрат. Я знаю, что есть много людей, которые будут возражать по этому поводу, но если они смогут придумать эффективную турбину домашнего масштаба и продать ее по разумной цене, я куплю ее.

Итак, мы остановились на поршневом (поршневом) двигателе.Мужаться. Они работают, служат и существуют уже давно. Паровые двигатели тихие, тяжелые, долговечные и, если они современные, просты в обслуживании (в наших более крупных моделях используются герметичные шарикоподшипники).

Вы можете найти множество подержанных двигателей на старых верфях, нефтеперерабатывающих заводах, старинных фабриках, шахтах и железных дорогах. Или вы можете купить новый.

Рассмотрим паровые машины, похожие на быстродействующий гидроцилиндр с автоматическим клапаном. Плунжер соединен с кривошипом, который вращается и выполняет полезную работу.Важно отметить, что большинство паровых двигателей рассчитано на то, что пар работает с обеих сторон поршня, что делает его «однотактным» двигателем. Это также заставляет поршневые двигатели развивать огромный крутящий момент практически на любых оборотах. Вы можете рассчитать этот крутящий момент, взяв квадратные дюймы поршня, умножив полученное значение на среднее давление в цилиндре и умножив это число на длину хода, измеренную в футах, разделенную на 2. Пример: одноцилиндровый двигатель имеет отверстие 3 дюйма и ход 4 дюйма и работает при среднем давлении в цилиндре 100 фунтов или «среднем» давлении.Трехдюймовый поршень имеет примерно 7 квадратных дюймов (3 x 3 x 0,7854) и ход 0,33 фута. (4/12). 7 х 0,33 = 2,31. Умножьте это на давление в 100 фунтов x 2,31 = 231 и разделите это на 2, и вы получите 115,5 фунт-футов крутящего момента. В действительности, однако, возникают потери на трение и эффективность.

Эффективность измеряется тем, сколько пара / воды потребляет двигатель для выполнения определенного объема работы. Обычно это измеряется в фунтах пара / воды на мощность в час. По-английски это означает, что на каждую мощность, произведенную в течение одного часа, через двигатель проходит определенное количество пара / воды.

Наша цеховая установка используется последние 18 лет и производит 4000 Вт в час. Он потребляет около 250 фунтов воды (которая превратилась в пар) за один час. 750 ватт считается одной лошадиной силой, и когда вы оцениваете потерю эффективности, получается около 47 фунтов на каждую лошадиную силу в час (250 фунтов, разделенные примерно на 5,3 лошадиных силы). Другими словами, на каждую лошадиную силу, производимую двигателем, мы испарили 47 фунтов воды в пар и пропустили его через двигатель.

Есть двигатели, которые намного эффективнее, но они стоят намного дороже, чем вы хотите заплатить.Эффективность — это хорошо, но если топливо бесплатное, зачем вам это нужно? Потому что чем меньше дров вы сжигаете, тем меньше вам придется резать. За 10 дней я потратил ровно деревянного шнура, и для меня это слишком много работы.

Все это возвращает нас к вопросу, почему пар против других форм независимой энергии? Потому что, если вы используете большое количество тепла, выхлоп двигателя даст вам именно это.

Паровые двигатели и котлы обычно наиболее эффективны при полной настройке, всех открытых клапанах, полном огне и т. Д., Поэтому мы переходим к следующей теме:

AC vs.DC

В домашних условиях электричество — самый распространенный вид энергии. Таким образом, паровой двигатель / генератор оказывается наиболее практичным приложением.

Генераторы

могут быть переменного или постоянного тока, и у обоих есть свои приложения. В магазине Tiny Power наш Winco мощностью 4 кВт — это переменный ток.К сожалению, переменного тока требуется точный контроль скорости в виде тонкого регулятора и тяжелого маховика. Я бы посоветовал большинству людей использовать вместо этого D.C. D.C. проще изготавливать, контролировать и, что самое главное, его можно хранить.Вырабатывая электроэнергию постоянного тока и накапливая ее, паровая система может работать на максимальной мощности в течение короткого периода (наиболее эффективно), а не простаивать весь день (неэффективно). Это практично, потому что вы можете сделать электричество заранее, а затем заняться своими делами.

Этот пароход с его типичной силовой установкой
использовался в фильме Maverick

Я управлял паровой электростанцией постоянного тока мощностью 1 кВт в качестве туристической достопримечательности здесь, в Брэнсоне, штат Миссури, какое-то время и влюбился в высокое напряжение D.C. В системе были фары и двигатели с напряжением 120 вольт. Единственный недостаток — постоянный ток плохо воздействует на контакты и переключатели. Вы должны покупать те дорогие выключатели и прерыватели, которые рассчитаны на

постоянного тока.

Пар для дома

Tiny Power предлагает 13 различных моделей двигателей и аксессуары, и мы обслуживаем в основном любителей, таких как вышедшие на пенсию машинисты и пароходы по всему миру. Однако наше сердце по-прежнему стремится к самодостаточности.

Я сам нахожусь в процессе открытия другой компании, посвященной паровой энергии в доме.Я не выставлю его на рынок, пока система не станет надежной, эффективной и доступной.

Следующий проект демонстрирует практическую концепцию системы парогенератора в домашних условиях. Это не настоящий проект, и я не несу ответственности за тех, кто использует его как таковой. Для тех людей, которые думают, что они собираются использовать свою дровяную печь для приготовления пара, пожалуйста, сделайте следующее: включите меня в свое завещание, отправьте детей жить с бабушкой, дайте справедливое предупреждение соседям и расплатитесь за свою собственность на берегу океана. в Аризоне.

Начнем с потребностей. Нашему дому потребуется 2400 ватт / час электроэнергии в день. Поскольку мы получаем от батареи только 75% от того, что мы в нее вкладываем, нам нужно вложить 3200 ватт / час (2400 / 0,75 = 3200). Несмотря на то, что 750 Вт = 1 л.с., есть неэффективность генераторов, ремней и т. Д. Безопасная цифра — 30% потерь, поэтому 3200 Вт при КПД более 70% = 4266 Вт (3200 / 0,70 = 4571). Округлите до 4600. Тогда наша потребность в лошадиных силах составит 4600 ватт / час, разделенные на 750, что составляет 6,1 лошадиных сил (4600/750 = 6.1).

Используя 47 фунтов пара на каждую л.с., потребляемую нашим двигателем, мы берем 6,1 и умножаем его на 47, и получаем 286,7 или, по сути, требуется 287 фунтов пара / воды.

Мы скажем, что для превращения воды в пар при нашем рабочем давлении 120 фунтов на квадратный дюйм потребуется 1200 британских тепловых единиц на фунт воды / пара. Итак, требуется 287 фунтов пара / воды x 1200 британских тепловых единиц = 344 400 британских тепловых единиц (287 x 1200).

Эффективность нашего котла составляет 70%, поэтому разделение 344 400 БТЕ на 70% дает нам цифру в 492 000 БТЕ (344 400 /.70 = 492 000).

Наша древесина имеет теплотворную способность 7000 британских тепловых единиц на фунт, поэтому нам нужно 70,3 фунта древесины (492000/7000 = 70,3). Давайте распределим нагрузку на два часа, и мы увидим, что мы сожжем 35,2 фунта древесины в час (70,3 / 2 = 35,2), или около 35 фунтов. Чтобы представить это в перспективе, это огромная охапка дерева.

Помните, это цифры из «реального мира», которые кардинально отличаются от того, что придумает какой-нибудь так называемый «образованный» тип с розовыми руками.

> Щелкните это изображение, чтобы просмотреть полную версию страницы (111K).Чтобы вернуться на эту страницу, воспользуйтесь кнопкой НАЗАД в браузере.

Следуя рисунку 2, обратите внимание на направление потока топлива и воды. Это однотрубная конструкция, в которой используются электрические насосы и воздуходувки, что упрощает управление.

Он будет сжигать древесный газ из «варочных котлов», которые нагревают древесину до температуры возгорания, но лишают ее кислорода. Этот несгоревший газ затем смешивается с нагретым воздухом и сжигается в основании котла. Газы сгорания проходят по водяным трубам, затем через воздухонагреватель и выходят из выхлопной трубы.

Вода поступает во внешний змеевик, забирает тепло, попадает в теплообменник (пароохладитель) и в сепаратор. Пар выходит из верхней части сепаратора во внутренний змеевик, который действует как перегреватель. Чрезмерно горячий пар проходит через пароохладитель, выделяя некоторое количество БТЕ в поступающую воду. Теперь «закаленный» пар направится к двигателю, где и сделает свою работу. Выхлоп двигателя попадает в змеевик, который находится внутри большого резервуара, и выделяет оставшееся тепло в воду.После этого наш пар конденсируется в воду и проходит через вакуумный насос, который выходит в «горячий колодец». С этого момента он перекачивается обратно в котел через подающий насос высокого давления, чтобы начать все сначала.

Получение образования

Я не могу переоценить важность получения образования перед тем, как возиться. На крупных лесопильных заводах обычно есть электростанция, а инженеры — близкие по духу люди, которые всегда хотят похвастаться своим «малышом». Совершите поездку по старым кораблям или нефтеперерабатывающим заводам и не бойтесь задавать вопросы.Вы получите больше от кого-то, если зададите вопросы, чем если попытаетесь рассказать им то, что знаете.

Высшее образование — это посещение шоу парового клуба. Их буквально тысячи каждый год. Скорее всего, вы менее чем в часе езды от него. Не забудьте взять с собой детей. Шоу — определенно семейное дело. Любой хобби-магазин должен сообщить вам, где он находится.

Также ознакомьтесь с различными доступными публикациями. Есть несколько журналов о паровых двигателях.У всех есть большой раздел рубричных объявлений. Мы настоятельно рекомендуем тот, который называется «Каталог шоу Steam», где перечислены более 500 шоу Steam в этой стране и Канаде.

Добро пожаловать в братство.

Дополнительная информация

Live Steam
P.O. Box 629
Traverse City, MI 49685
(Паровые двигатели всех видов, в том числе в Интернете)

Model Engineer
4314 W. 238th St.
Torrance, CA

(Главный журнал по изготовлению моделей, в том числе и для игрушечных паровых машин)

Modeltec
P.O. Box 1226
St. Cloud, MN 56302
(Все виды рабочих моделей — паровые, газовые двигатели, горячий воздух и т. Д.)

Пароход
Rt. 1, Box 262
Middlebourne, WV 26149
(Для знатока пароходов, всех размеров, отличное чтение!)

Альбом Iron Men
P.O. Box 328
Lancaster, PA 17608
(Старые паровые тракторы и стационарные двигатели, большие объявления)

Engineers & Engines
1118 N. Raynor Ave.
Joliet, IL 60435
(Загружен старыми двигателями и оборудованием, большие объявления)

Каталог парогазовых выставок
P.О. Box 328
Lancaster, PA 17603
(Список всех выставок в Канаде и США. Это обязательное условие)

Подключение солнечного парогенератора матери

Предыдущие статьи из MOTHER EARTH NEWS показали вам, как построить недорогой каркас солнечной печи и сложную систему слежения. Пришло время объединить эти компоненты с котлом и задействовать их в нашем солнечном парогенераторе!

Ранее мы рассказывали о солнечной печи, спроектированной и построенной парнем по имени Чарльз Кёрнатт в Твентийн-Палмс, Калифорния.Похоже, что мистер Кёрнатт не только придумал устройство, которое улавливало солнечную энергию и заставляло ее работать на него, но и сделал это, вложив всего несколько сотен долларов. Это означало, что впервые энергетическая самообеспеченность была доступна на уровне «маленького парня», и что небольшой задний двор — или даже крыша — обеспечил бы достаточно места для размещения настоящей домашней электростанции!

Затем — как будто всего , изобретающего печь, было недостаточно — Чарльз разрешил MOTHER EARTH NEWS скопировать и изменить свой проект и сделать его доступным для всей ее читательской аудитории, что мы и делаем.Теперь мы перейдем к следующему этапу после каркаса солнечной печи и системы слежения: проложим печь по водопроводу, чтобы ее можно было использовать для генерации пара!

Парогенератор — это, по сути, «простой» котел. Наш монтируется внутри изолированной коробки и устанавливается на стрелу из трубы примерно в 10 футах над рамой зеркала. См. Подробную схему парогенератора и штанги. Затем каждый из ста стеклянных отражателей размером 12 на 12 дюймов направляется прямо на котел, создавая общую отражающую поверхность в 100 квадратных футов.Достаточно (если сконцентрироваться на мишени размером 18 на 18 дюймов), чтобы создать температуру внутри изолированного корпуса котла, превышающую 1600 градусов по Фаренгейту!

Это сильное тепло затем «вспыхивает» водой (жидкость поступает в змеевик через одну из опорных секций трубы стрелы) в пар, который, в свою очередь, вытесняется из генератора через оставшуюся часть жесткого трубопровода. Поскольку пар находится под давлением (мы достигли более 300 фунтов на квадратный дюйм во время одного сеанса испытаний), необходим обратный клапан на «питающей» стороне водопроводной системы, чтобы предотвратить обратное движение поступающей воды.Это оборудование может быть установлено на водопроводе в любой точке между регулирующим клапаном и парогенератором.

Если вы работали прямо на своей солнечной печи, у вас уже есть большинство инструментов, необходимых для завершения сборки парогенератора. Единственное дополнительное оборудование, которое вам понадобится, — это труборез и резьбонарезчик.

Начните с утилизации стального теплообменника в сборе ( не используйте алюминиевый блок, так как он не сможет выдержать высокие температуры, с которыми он может столкнуться) из холодильника старой модели, кондиционера, системы отопления. или что у тебя.Теплообменник — это не что иное, как непрерывный отрезок трубки, образованный серией компактных петель и окруженный параллельными рядами легких металлических ребер, которые помогают передавать тепловую энергию. Размер этого компонента не критичен, если он составляет не менее 4 на 18 дюймов на 18 дюймов.

Затем разрежьте стальную тормозную магистраль 3/8 дюйма пополам и вставьте ее отрезанные концы — на расстоянии примерно 2 1/2 дюйма друг от друга — между ребрами теплообменника, чтобы они прошли через устройство в его средней точке.Затем согните концы стального трубопровода, при необходимости, так, чтобы они соответствовали входной и выходной трубкам теплообменника, и скрепите эти две пары труб вместе с помощью прилагаемых накидных гаек. Закрепив тормозные магистрали, предварительно просверлите опорную пластину парогенератора, затем припаяйте и привинтите ее к теплообменнику.

После выполнения вышеуказанных шагов возьмите четыре плоских опоры корпуса парогенератора размером 1/8 дюйма на 1 дюйм на 4 дюйма и согните каждую из них, придавая им форму «изгиба», затем просверлите отверстие сделайте отверстие в обоих концах каждой опоры и прикрепите их к углам теплообменника в сборе, используя оставшиеся длинные болты.

Теперь вы можете изготовить крышку из листового металла для размещения парогенератора (не забудьте оставить дополнительный дюйм или около того зазора вокруг всех четырех сторон и сверху для размещения изоляции). Затем отрежьте жесткую изоляционную плиту до тех же размеров, что и внутренняя часть корпуса, оставив ее около 3/4 дюйма в нижней части коробки, и соедините секции алюминиевой лентой.

Следующим шагом является сварка стальной угловой рамы для поддержки изолированной крышки теплообменника (помните, что эта «платформа» будет соответствовать внутреннему периметру коробки) и просверлить отверстия для монтажных болтов в крышке и рама.Когда это будет сделано, снимите коробку из листового металла и прикрепите опоры «изогнутые» (с прикрепленным теплообменником) к верхней кромке уголка винтами для листового металла. Покройте свой новый «бойлер» несколькими слоями высокотемпературной плоской черной краски, затем установите его корпус и прикрепите эту крышку к раме винтами для листового металла.

Сантехника

Отрежьте черную трубу до длины, указанной в спецификации, затем прикрепите две 10-футовые секции к парогенератору с помощью фитингов.Просверлите четыре отверстия по периметру — и , два центральных отверстия — в круглой пластине размером 3/16 дюйма на 6 дюймов, наденьте диск на две опорные трубы (до точки примерно в 36 дюймах от нижней части «котел»), и приварить его на месте. Во время сварки вы также можете прикрепить две плоские распорные пластины, расположенные на расстоянии 36 дюймов друг от друга, к каждой секции трубы Schedule 40.

Когда стрела готова, измерьте расстояние (в дюймах) между резьбовыми концами двух отрезков трубы в нижней части этого устройства, затем просверлите два отверстия в опорной пластине стрелы (расположенной достаточно далеко друг от друга, чтобы соответствовать две трубы, составляющие стрелу) и проденьте два ниппеля через металлическую пластину, как показано, стараясь «разложить» их длины так, чтобы концы с резьбой равномерно совпадали с трубами стрелы.Приварите ниппели на месте, а затем воспользуйтесь этой возможностью, чтобы нанести на стрелу и всю конструкцию рамы один или два слоя антикоррозийной краски.

Пока краска сохнет, разрежьте 1/8-дюймовый кабель на четыре 10-футовых и четыре 8-футовых отрезка. Закрепите более длинные пряди через отверстия на круглой пластине стрелы, а более короткие участки вокруг труб стрелы прямо над центральной прокладкой плоской пластины с помощью резьбовых кабельных зажимов. Как только это будет сделано, свободные концы оттяжек можно пропустить через болты стяжной муфты и закрепить на месте.

Теперь прикрепите восемь рым-болтов на равных расстояниях вокруг рамы зеркала (по одному в каждом углу и по одному в средней точке каждой секции «периметрального» канала) и временно закрепите раму карданного подвеса, надежно привязав ее в вертикальном положении к кронштейну. основание печи.

Чтобы поднять блок парогенератора и стрелы на место на раме зеркала, вам понадобится помощь нескольких человек. и — пара длинных столбов с вбитыми в их концы гвоздями.Просто проденьте «шипы» в петли в верхних тросах мачты, затем — пока один человек стоит под рамой зеркала и держит нижний конец стрелы — пусть другие «удерживают стойки» и поднимают сборку на место. Когда трубы стрелы коснутся выступающих частей ниппеля в опорной плите, соедините две секции вместе. В то же время попросите кого-нибудь закрепить стяжную муфту на каждой растяжке на рым-болтах в раме зеркала; это поможет удерживать стрелу в воздухе. Завершите сборку, затянув два муфтовых соединения в основании мачты и натянув все восемь растяжек.

Остальная часть водопровода состоит из двух отрезков гидравлического шланга, различных колен и фитингов, манометра и нескольких секций трубы Schedule 40. Конечно, и входные, и выходные трубы должны быть оборудованы регулирующими клапанами для регулирования подачи воды и выхода пара, а все трубопроводы печи должны быть полностью изолированы, чтобы предотвратить ненужные потери тепла. При установке манометра обязательно включите в медную трубку полную петлю, чтобы защитить прибор от повреждения водой.

Затем, после того, как вы соберете водопровод к стреле и от нее, закройте ее изоляцией (возможно, вам придется разрезать этот материал на секции, чтобы он подходил правильно) и обвяжите сегменты вокруг трубы металлическими полосами, входящими в комплект. Затем прикрепите сборку кабелепровода и изоляции к карданному подвесу с помощью нескольких частей подвесного ремня и накройте гидравлические шланги резиновой изоляцией для труб, установленной на месте.

Последние штрихи

Чтобы компенсировать вес узла стрелы и парогенератора, поместите один или два шлакоблока в противовес под рамой карданного подвеса (возможно, вам придется поэкспериментировать, чтобы получить правильную балансировку).Установив этот балласт, зацепите две винтовые пружины вместе и закрепите их с помощью рым-болта на одном из рычагов рамы. Когда это будет сделано, привяжите трос привода к свободному концу пружины, затем проденьте шнур через шкив блока, между направляющими колесами и вокруг ведущего шкива, а затем к рым-болту на конце противоположной монтажной треноги. Туго натяните веревку и привяжите ее к кольцу

Следующий шаг — закрепить два переключателя управления восходом / заходом солнца на лицевой стороне небольшого треугольника, который составляет часть основания печи.Для этого прикрепите — в фиксированном горизонтальном положении — рычаг управления и втулку в сборе к нижней оси карданного подвеса. Затем отрежьте два 3-дюймовых отрезка перфорированного подвесного ремня, прикрутите переключатели болтами к каждой секции металлического «ремня» и прикрепите ремни к угловому железному основанию, расположив переключатели примерно на 1 1/2 дюйма ниже концов рычагов управления. При таком расположении вы можете легко отрегулировать систему, согнув ремешок для подвешивания по мере необходимости.

После установки переключателей управления установите корпус переключателя на фототранзисторе.Согните 12-дюймовый кусок кронштейна для полки под прямым углом и, используя отверстия, предварительно просверленные в этом металлическом канале, прикрепите кронштейн к рым-болту крепления растяжек с резьбой в переднем левом углу рамы зеркала. Теперь просто просверлите пару отверстий в металлическом корпусе и прикрепите коробку к вертикальной части кронштейна полки двумя маленькими болтами.

Установите раму зеркала

Поскольку положение солнца на небе меняется в зависимости от времени года, необходимо каждые несколько недель регулировать рамку зеркала по его оси.Для этого встаньте под монтажной пластиной стрелы, когда солнце находится в зените (в полдень), и при необходимости удлините или укоротите цепь управления подъемом, прицеливаясь по длине стрелы. Когда корпус парогенератора блокирует солнечный свет, рамка зеркала отрегулирована правильно (вы также можете проверить эту «цель», убедившись, что корпус отбрасывает тень прямо в центре рамки зеркала).

Установить зеркала

После определения правильной отметки приступайте к установке зеркал.Вставьте каждую квадратную панель отражающего стекла в индивидуальное крепление, раздвинув два металлических «пальца» в стороны, затем — используя самодельный изгибатель MOTHER EARTH NEWS, описанный далее в этой статье — согните короткий стержень 1/4 дюйма на каждое зеркало устанавливайте до тех пор, пока его пятно отраженного света не попадет прямо на нижнюю часть теплообменника.

(Будет легче установить и отрегулировать зеркала, если вы вырежете около двух дюжин картонных заготовок размером 12 на 12 дюймов и используете их, чтобы закрыть установленные отражатели по ходу дела.Таким образом, только одно зеркало за раз будет освещать котел пятном света, и вы сможете обеспечить точную настройку. Когда все ваши заготовки израсходованы, просто снимите их и накройте смонтированные отражатели парой простыней. Затем установите картонные квадраты на следующую серию зеркал и так далее, пока вся работа не будет завершена. Для вашей же безопасности, ПОЖАЛУЙСТА, наденьте защитные темные очки или защитные очки при выполнении вышеуказанных регулировок, поскольку концентрированный солнечный свет может легко повредить ваши глаза!)

И вы готовы к работе!

Наконец, установите систему подачи воды в печь (подойдет садовый шланг, подключенный к входной стороне парогенератора).В нашем случае давление воды на стороне «входа» составило почти 90 фунтов на квадратный дюйм, что было примерно подходящим для наших нужд. Конечно, если вы планируете использовать более высокое давление в своей собственной печи (или если вы хотите использовать паровой двигатель, а давление воды в вашем районе намного ниже 90 фунтов на квадратный дюйм), вам придется пополнить свой входящий поток » H ₂ Пробойник «O» с дополнительным насосом.

Теперь вы готовы дать системе слежения «пробный запуск» перед пропусканием воды по водопроводу. Сначала убедитесь, что все электрические компоненты правильно подключены друг к другу, затем снимите тросы, удерживающие раму зеркала в вертикальном положении.

Затем обратите внимание — в полдень — на положение корпуса фототранзисторного переключателя, чтобы определить, отбрасывается ли тень на сам небольшой узел управления (тень должна только едва закрывать переключатель до его края). Если тень не попадает в глаза должным образом, согните кронштейн полки, пока корпус не займет оптимальное положение, затем подключите шнур питания к аккумуляторной батарее.

В течение дня рама карданного подвеса должна перемещаться небольшими приращениями справа налево (если вы смотрите на нее с солнцем за спиной) до позднего вечера, когда левый рычаг управления коснется переключателя захода солнца и реверсирует двигатель. чтобы вернуть всю каркасно-котельную сборку в исходное положение, готовую к началу нового дня.(Затем, когда рама вернется в исходное положение, правый рычаг управления включит выключатель восхода солнца, отключив двигатель и вернув его ток в нормальное состояние.)

Поскольку продолжительность светового дня будет изменяться в течение года, вам придется отрегулировать положение рычагов управления, чтобы компенсировать сезонные изменения. Однако, как правило, солнце может обеспечить значительную энергию только в период от одного часа после восхода до одного часа до захода солнца, поэтому независимо от , когда вы калибруете систему слежения своей печи, «настраивайте» переключатели с учетом этого факта.

Когда вы убедитесь, что система слежения будет работать без сбоев, самое время провести первую проверку печи. Закройте игольчатый клапан выхода пара и откройте регулятор подачи свежей воды. Это позволит жидкости частично заполнить камеры «испарения» в теплообменнике, где она будет испаряться. Через несколько минут откройте парорегулирующий клапан, и из выпускной трубы вырвется постоянный поток водяного пара под давлением, готовый к любому использованию, к которому вы можете его применить.

Как и Чарльз Кёрнатт, исследовательская группа MOTHER EARTH NEWS решила запустить паровой двигатель, используя бесплатную мощность, получаемую от аппарата. К сожалению, как бы они ни старались, мальчики не смогли придумать силовую установку, которая была [1] достаточно большой, чтобы приводить в действие электрический генератор [2], достаточно эффективной, чтобы полностью использовать пар, и [3] рентабельной. Так что, продолжая поиски, они создали паровую силовую установку (преобразованную из старого компрессора холодильника), которая послужила доказательством справедливости: наша версия г-на Мистера.Солнечная электростанция на заднем дворе Курнатта может успешно привести в действие необработанный двигатель в течение неопределенного периода времени , и если она будет работать так же с таким элементарным устройством, представьте, что печь могла бы делать с эффективным и сложным оборудованием!

Но не думайте, что эта «утилита» на солнечной энергии ограничивается только управлением механическим устройством. Даже если у вас нет намерения производить электричество, вы все равно можете использовать полученную энергию для нагрева воды, питания системы отопления плинтуса или выполнения любого количества задач, которые обычно требуют использования дорогостоящего масла или электричества.И если есть более простой способ использования солнца для получения такой разносторонней энергии, мы обязательно хотели бы знать об этом!

Самодельный бендер

Вот небольшой гаджет, который значительно упростит жизнь, когда вы будете готовы направить отражающие зеркала на «цель» парогенератора. Это не что иное, как короткий отрезок стального прутка (1/2 дюйма на 1 дюйм на 2 дюйма) с U-образным вырезом на одном конце и сформированным 3/8 дюйма на 2 дюйма. К другому приварен 8-дюймовый болт.

Чтобы сделать этот специальный инструмент, просто найдите кусок стали примерно указанных выше размеров, затем просверлите отверстие диаметром 5/16 дюйма на одном конце (примерно в четверти дюйма от края).Затем с помощью ножовки проделайте эту перфорацию в прорези и отпилите все неровности.

Наконец, придайте болту смещенную форму, приварите его наконечник с резьбой к стальному блоку и нанесите на все это один или два слоя краски. Вот и все!

Чтобы использовать самодельный гибочный станок, просто поместите его зубчатый блок на опорную штангу крепления зеркала и потяните за ручку инструмента по мере необходимости. Вы найдете устройство незаменимым для поворота укороченных опорных стержней, поскольку оно «изготовлено по индивидуальному заказу» и может проникать в труднодоступные места лучше, чем плоскогубцы или даже тиски.

Первоначально опубликовано: май / июнь 1979 г.

12 советов по созданию парового душа

Паровой душ — это красота и комфорт. После долгого рабочего дня пар в вашем душе может быть бесценно расслабляющим. Раньше, чтобы получить такую роскошь, нужно было сходить в спа-салон. В настоящее время вы можете построить себе паровой душ или переделать свой старый душ в паровой душ. Для постройки парового душа потребуется:

Парогенератор
Паронепроницаемый душ

В этом руководстве мы покажем вам шаги по созданию парового душа и все, что вам может понадобиться.Прежде чем мы начнем, давайте обсудим, как работает паровой душ.

Как работает паровой душ?

Современные паровые души генерируют пар с помощью парогенератора. Органы управления парогенератором расположены внутри душевой кабины для облегчения доступа. После активации вода подается в парогенератор и кипятится, а полученный пар затем передается в душевую кабину по трубе. Внутри стойла пар может рассеиваться паровой головкой, которая крепится к стене и у пола.

Душ должен быть не только водонепроницаемым; он также должен быть паронепроницаемым, чтобы предотвратить образование плесени за пределами стойла. Дверца душа должна быть плотно закрыта, чтобы предотвратить выход пара, чтобы вы не потребляли больше электроэнергии, чем вам нужно.

Теперь, когда вы познакомились с волшебством парового душа, вот шаги по созданию парового душа:

Установить парогенератор

Парогенераторы

бывают разных размеров, и их можно купить у разных производителей.Вот наши рекомендации по установке генератора:

1. Мощность парогенератора

Парогенераторам для работы обычно требуется 240 В, линия на 40 А и специальный выключатель. Убедитесь, что источник питания для парогенератора имеет защиту от GFCI, а источник питания отключен при установке автоматического выключателя.

В целях безопасности мы рекомендуем, чтобы установка выполнялась профессиональным электриком. Паровой душ — это здорово, но вы должны быть готовы платить более высокие счета за электроэнергию.

2. Расположение парогенератора

Их можно установить на расстоянии не более 25 футов от душа. Вы можете установить его в подвале, гардеробной или на чердаке, если это удобно, но вы должны убедиться, что он не подвергается воздействию экстремальных температур. Парогенератору может потребоваться обслуживание, поэтому его следует разместить в доступном месте. Проложите трубы от водопровода к генератору, где он будет нагреваться. Вы можете установить дренаж вокруг генератора, но это не обязательно.

Оставьте не менее 12 дюймов вокруг генератора для надлежащей вентиляции и легкого доступа. Генератор нельзя ставить в душе. Следуйте инструкциям из руководства по производству пара, чтобы направить поток пара в ванную комнату.

3. Органы управления парогенератором и насадка для душа

Ваша паровая головка должна находиться на расстоянии 6–12 дюймов от пола душа после укладки плитки, поэтому заранее сделайте соответствующие расчеты. Его нельзя ставить рядом с дверцей душа или стулом для душа.Регуляторы пара следует размещать рядом с предполагаемым местом для стула или скамейки для душа. Мы не рекомендуем устанавливать элементы управления непосредственно над паровой головкой, поскольку они измеряют температуру душа.

Временно установите необходимые элементы управления и паровую головку, включите источник питания и проверьте генератор. Если все пойдет хорошо, пора заняться ванной.

Создайте паронепроницаемую душевую кабину

Паронепроницаемый душ изолирован от проникновения воды и пара, чтобы избежать образования плесени или грибка.Строительство такого душа требует дополнительных знаний, которыми мы поделимся в этом руководстве. В качестве альтернативы можно купить паровой душ. Их намного проще установить, и их может сделать любой.

4. Размер и расположение

Паровой душ должен легко адаптироваться к вам, но он не должен быть настолько большим, чтобы ваш генератор работал с чрезмерной нагрузкой, чтобы его запарить. Наши рекомендуемые размеры — 3 х 3 х 7 футов; оно не должно быть выше 8 футов. Если ваш душ выше или шире, вам может понадобиться более мощный генератор, который производит больше пара и потребляет больше электроэнергии.

Во избежание утечки тепла мы не рекомендуем окна. Однако, если вам это нужно, выберите окно с высоким значением R и отрегулируйте выбор парогенератора в соответствии с ним. Душ не должен располагаться близко к наружным стенам, поэтому минимизируйте влияние внешней температуры.

5. Обрамление

Стены парового душа необходимо оформить и утеплить, чтобы предотвратить накопление влаги. Утеплители из деревянных стоек и стекловолокна популярны, дешевы и эффективны.Сконструируйте шпильки так, чтобы ватины из стекловолокна плотно входили в них, чтобы не было пробелов по бокам. Аккуратно разрежьте изоляционные войлоки из стекловолокна с помощью универсального ножа, поскольку их сжатие снижает их эффективность. Сделайте припуск на проводку и водопровод, не обнажая изоляцию.

Убедитесь, что все стойки и выступы находятся на одном уровне по поверхности, чтобы на них можно было без проблем положить стеновые панели. Цементную плиту, плиты Kerdi или другую одобренную основу следует прикрутить к стойке соответствующими винтами.Если вы хотите, чтобы в нише в стене можно было хранить шампунь, мыло и другие аксессуары для душа, выберите место на стене и установите нишу, следуя рекомендациям производителя. Сделайте соответствующие отверстия для других органов управления душем для динамика душа, насадки для душа и ручной насадки для душа. Позже все проемы будут заклеены.

6. Потолок

Потолок также можно утеплить для дополнительного удержания тепла в душе. Самое главное, потолок должен иметь уклон 1:12, чтобы конденсированный пар не попадал вам на голову и плечи в виде воды.Наклон позволяет воде мягко стекать на стены душа, хотя, если вы выложите плитку потолок, на его пути могут быть линии раствора.

Ваши осветительные приборы также должны подходить для парового душа, и они должны быть паронепроницаемыми, за счет их герметизации. Убедитесь, что они подключены к источнику питания с GFCI, чтобы они были отключены, если в них просочится влага.

7. Стены

Если вы использовали плиты Kerdi для стен и потолка, вам необходимо гидроизолировать швы, углы, края и винты с помощью лент и уплотнителей Kerdi.Немодифицированный жидкий раствор используется для удержания лент и уплотнений на месте. Если использовать цементные плиты, можно сделать стены пароизоляционными с помощью пароизоляции.

8. Этаж

Пол может быть цементным и иметь уклон в сторону водостока, или вы можете использовать предварительно сформированный пол из пенопласта высокой плотности с уклоном и уклоном ¼ на фут. Немодифицированный тонкий набор используется для удержания пены на месте. Вы можете добавить на пол полосы противоскольжения, чтобы предотвратить скольжение, особенно если у вас есть дети.

9. Скамья

В паровом душе вам понадобится стул для душа или скамейка для душа, чтобы купаться было комфортно. Если вы добавите скамейку, установите скамейку до того, как уложите пароизоляцию на пол и стены душа.

Скамейки могут быть сделаны из дерева, блоков или других материалов, и они должны быть покрыты досками Kerdi или цементными плитами. Наклоните сиденье для душа, чтобы конденсированный пар мог стекать без образования лужи. Если у вас небольшая душевая кабина, вы можете купить откидное сиденье для душа с влагостойким покрытием.

10. Пароизоляция

Допустимая проницаемость пароизоляционного материала для парового душа составляет менее 0,5. Многие продукты соответствуют этому требованию, но не помешает еще раз проверить. Некоторые продукты нужно заклеить и замазать. Нанесите мембрану на пол, стену и потолок душа.

Начните с пола и поднимитесь к верхнему слою, чтобы он перекрывал нижний слой. Немодифицированный тонкий набор снова используется, чтобы удерживать его на месте. Потрите слои, чтобы удалить воздушные карманы под мембраной.Если у вас установлена скамейка, накройте ее полностью, чтобы обеспечить паронепроницаемость. Kerdi-DS, TruGard и RedGard — примеры надежных пароизоляционных материалов, которые вы можете купить.

11. Плитка

Не вся плитка подходит для парового душа. Плитка из пористых материалов, таких как сланец, бетон или мрамор, поглощает тепло, выделяемое в душе. Это означает, что вашему генератору пришлось проделать больше работы, чтобы обеспечить желаемую температуру. Лучшая плитка для работы сделана из непористых материалов.Акрил, камень и керамическая плитка не поглощают тепло, поэтому внутри душа циркулирует больше тепла.

Еще один фактор, который следует учитывать при выборе типа плитки, — это количество тепла, которое она может выдерживать. Паровой душ может нагреваться до 100 ° по Цельсию, поэтому лучше узнать предложения производителя о выборе, особенно если вам нужна плитка из пластика.

Для укладки плитки нанесите на пол равномерный тонкий слой и уложите плитку как обычно. Вырежьте сливное отверстие из пароизоляционного материала.После того, как раствор высохнет, приступайте к укладке плитки на стену и сиденье для душа. Вы можете добавить картон, чтобы защитить напольную плитку от жидкостей и инструментов.

Когда вы пройдете половину стены, дайте раствору немного затвердеть, прежде чем переходить к потолку. Используйте доски, чтобы удерживать большую плитку на потолке. Нанесите раствор и закройте его.

12. Душевая дверь

Дверь парового душа не обязательно должна быть герметичной, но она должна быть водонепроницаемой. Закажите дверь по размеру дверного проема и на свой вкус.Прежде чем впервые принять паровой душ, подождите три дня, чтобы все герметики, разбавители и другие покрытия застыли и застыли.

Заключение

Позвольте профессионалу рассмотреть ваш дизайн парового душа, особенно если это ваш первый раз. Так как здесь гораздо больше технических деталей, внимательно прочтите все инструкции, прежде чем производить какие-либо установки. Если вы хотите поделиться своим опытом создания собственного парового душа или вам нужны рекомендации, оставьте нам комментарий ниже.

Почему не работают парогенераторы на 120 В

Как уже говорилось в нашем посте «Как работают генераторы парового душа», генератор — это сердце парового душа. Без этого компонента у вас не было бы пара, поэтому очень важно провести исследование, прежде чем делать окончательный выбор.

Изучая свои варианты, вы обнаружите, что на рынке имеется множество парогенераторов на 110 В и 120 В. На первый взгляд, это может показаться хорошим выбором, поскольку они, как правило, менее дорогие и утверждают, что работают от традиционной цепи на 15 или 20 ампер.Однако с этими генераторами более низкого напряжения есть несколько проблем. Во-первых, большинство из них — это импортные модели, которые обходят общие меры безопасности США, и большинство из них , а не (хотя они могут претендовать на соответствие) UL. Хотя компании могут рекламировать устройства различной мощности в кВт, факт остается фактом: стандартная домашняя проводка обычно рассчитана на 15 или 20 ампер при 110 В / 120 В. Это ограничивает вас парогенератором мощностью 2,4 кВт, что крайне непрактично для обычного парового душа.

Рассмотрим пример, приведенный в нашем Руководстве по определению размеров парогенератора: для паровой душевой кабины объемом 528 кубических футов вы должны выбрать генератор мощностью 12 кВт.Формула для расчета выходной мощности: амперы × вольт = ватты. Итак, для этого примера уравнение для генератора на 120 В будет:

100 ампер × 120 вольт = 12000 ватт (12 кВт)

Сравните это с уравнением для генератора 240 В, которое рекомендуется:

50 ампер × 240 вольт = 12000 ватт (12 кВт)

Математика показывает, что на самом деле для работы этого генератора на 120 В по сравнению с мощностью 240 В на самом деле потребуется удвоенных ампер.Другими словами, более высокое напряжение требует меньшего количества ампер для достижения необходимой мощности, а это означает, что больше ампер остается доступным для других целей в вашем доме.

Итак, если генератор на 240 В явно лучше, почему вообще существуют варианты на 120 В? По всей вероятности, эти генераторы были созданы для конкретных приложений, а затем стали продаваться в более широком масштабе для увеличения продаж. Генератор на 120 В все еще может хорошо работать в определенных обстоятельствах (например, в небольшой акриловой душевой кабине), но это, как правило, не относится к более стандартным индивидуальным душам, которые, как правило, больше, чтобы вместить сидячие места, и имеют каменные или плиточные стены.

Добавление парового душа в ваш дом может стать серьезными расходами, и может возникнуть соблазн найти способы сократить расходы, но парогенератор — не место для этого. Обучая себя и выбирая правильный агрегат с самого начала, вы сэкономите деньги в долгосрочной перспективе.

Как установить парогенератор

Парогенератор может превратить любой душ в увлекательное занятие. Душ с парогенератором может создать впечатление, будто у вас есть собственная парная, не выходя из дома.Более того, парогенераторы на самом деле очень просты в установке.

Не имея ничего, кроме нескольких инструментов и немного технических знаний, у вас не возникнет проблем с установкой парогенератора душа очень легко. На выполнение этого проекта у вас уйдет не больше нескольких часов.

Шаг 1. Выбор парового душа

Купите паровой душ. Он будет иметь парогенератор и комплект управления, позволяющий управлять различными настройками и температурами. Их достаточно легко приобрести.Существуют разные уровни мощности, которые работают по-разному и производят разное количество пара.

Шаг 2 — Найдите место для парогенератора

Теперь вам нужно найти место для парогенератора. Есть много разных мест, где вы можете хранить генераторы в своей ванной комнате, однако вам понадобится источник питания, который обычно делает шкаф под туалетным столиком лучшим вариантом. Также должен быть доступный источник воды для создания пара. Если у вас еще нет розетки, ее может установить квалифицированный электрик.

Парогенераторы, как правило, довольно маленькие и их можно разместить внутри туалетного столика. Убедитесь, что есть все необходимые соединения для подключения парогенератора.

Шаг 3 — Подключение к душевой кабине

Подключите душ к парогенератору. Подключите блок управления и паровой клапан. Возможно, вам придется просверлить отверстия в стене между умывальником и душем. Если вы подключаете это издалека, вам нужно будет удалить плитки, которые затем нужно будет снова отремонтировать.Панель управления должна быть установлена внутри душа, чтобы было очень легко контролировать количество выделяемого пара и температуру.

Шаг 4 — Закрытие душа

Для правильной работы парового душа убедитесь, что вся душевая кабина полностью закрыта. Очень важно, чтобы между дверями и потолком не было зазоров. Это гарантирует, что пар не выходит наружу, и, как правило, его нужно будет подогнать под вашу ванную комнату.Обычно они стоят 1000 долларов у поставщика стекла или зеркала.
