Печь булерьян родом из Канады. Она относится к печам длительного горения. Особенностью ее является наличие труб, которые располагаются вверху и внизу топки. Таким образом, этот агрегат является уникальной конструкцией, который используется и как газогенератор, и как отопительный прибор. Ее можно создать своими руками, используя чертеж и необходимое оборудование.

• Конструкция печи булерьян своими руками
• Как сделать печь булерьян своими руками?
  • Изготовление передней стенки и дверцы печи
  • Изготовление заслонки дымохода
  • Изготовление тепловой камеры
• Достоинства и недостатки печи булерьян
• Заключение

Конструкция печи булерьян своими руками

Ее топка имеет два яруса и окружена она корпусом, напоминающим бочку и воздуховодами. Расположены они сверху и снизу топки. Нижние воздуховоды доставляют кислород, необходимый для горения, а верхние выводят горячий воздух. Такая конструкция имеет дымоход, а подача воздуха регулируется заслонкой. Печь нагревается очень сильно, а происходит это благодаря трем этапам работы конструкции:

• сначала дрова закладывают в топку, разжигают и устанавливают режим активного горения;
• после этого приводят печь в режим тления;
• при помощи специальных воздуходувов горячий воздух начинает разноситься по комнате.

Первый режим очень быстро нагревает топку, обеспечивая температуру на выходе больше 100 градусов. На это затрачивается минут 30. После этого топку полностью забивают сухими поленьями и при помощи специального регулятора, находящегося снаружи корпуса, уменьшают подачу воздуха. Печь переходит в режим тления. Благодаря этому температура в 50 градусов держится 10 часов. Поэтому, если печь булерьян два раза в день заполнять дровами, то круглосуточное отопление обеспечено.

Как сделать печь булерьян своими руками?

Для самостоятельного изготовления конструкции булерьян своими руками, необходимы чертежи, по которым детали заготавливаются строго по размерам, соблюдая все вплоть до миллиметра. Только в этом случае при сваривании конструкции в целый блок она не перекосится. Чертежи булерьян с точными размерами достать довольно непросто, но если постараться, то их можно найти на просторах интернета.

Судя по чертежу, для сборки конструкции используют следующие материалы:

• отрезки трубы с толстыми стенками, с диаметром около 6 см. Меньший диаметр будет способствовать плохому притоку воздуха;
• металлический лист, имеющий толщину 4 мм;
• маленький отрезок трубы с толстыми стенками, используемый для нарезания колец для дверцы или металлический лист, из которого впоследствии делают изогнутые полосы;
• отрезок трубы для дымохода диаметром 10−12 см;
• петли для дверцы;
• асбестовый шнур;
• запорка для дверцы, рычаг для дросселя и заслонки-шибера.

Каркас печи булерьян изготавливают из широкой металлической трубы. Из нее же делают и топку. Также корпус можно делать из труб-воздуховодов. Топка в таком случае изготавливается из отдельных стальных листов.

Трубы гнут на 80 градусов, а для устойчивости их ставят на каркас и приваривают временными поперечными полосами, тем самым закрепляя их. Потом воздуходувы сваривают между собой стальными полосками, создавая единый корпус. Получается такая конструкция: трубы располагаются навстречу друг другу, создавая бочкообразный корпус. Все временные планки удаляются.

Внутри конструкции булерьян будет располагаться топка. Для нее приваривают стальную пластину толщиной 10 см, на которую впоследствии будут укладывать поленья. После этого из стали толщиной 2 миллиметра вырезают круг и приваривают, образуя заднюю стенку. К этому кругу заранее приваривают раструб дымохода, внутри которого располагается шибер. Удерживается он с помощью пружины и ручки-рычага. Наверху топки около задней стенки приваривают пластину, которая образует 2-й ярус, а над ней 2 трубки диаметром 12 мм. В результате получается камера для дожига газов.

Изготовление передней стенки и дверцы печи

Это самые сложные детали при изготовлении данной конструкции. Переднюю стенку вырезают так же, как и заднюю. Для дверки в ней следует проделать отверстие. К его краю приваривают узкую полоску металла перпендикулярно площади передней стенки. Это будет бортик, способствующий максимально плотному прилеганию дверцы.

Затем изготавливают саму дверцу. По диаметру она должна быть больше вырезанного отверстия. Немного отступив от края диска, приваривают две металлические полоски. Располагают их так, чтобы между ними проходила приваренная полоска на передней стенке. В промежуток между полосками укладывают шнур из асбеста.

Затем начинают изготавливать дроссель. Корпус дроссельной заслонки диаметром 25 мм и длиной в 10 см делают из куска трубы подходящего размера. В 4-х см от края делают два отверстия, в которые вставляют металлический пруток. Его с одной стороны загибают, в результате получается ручка дроссельной заслонки. Саму заслонку вырезают из металла в виде круга, меньшего диаметра, чем труба корпуса. Заслонку вставляют в корпус и приваривают к прутку. В результате получается регулируемая заслонка.

Дроссель прикрепляют к дверце. В ее верхней части делают отверстие и приваривают. Затем устанавливают петли и запор. Навешивают готовую дверцу, проверяя качество швов.

Изготовление заслонки дымохода

Таким же образом изготавливают заслонку на дымоход. Только будут немного другие размеры, а из заслонки вырезают сектор в 90 градусов. К горизонтальному участку трубы дымохода, выходящего из печи, приваривают второй участок таким образом, чтобы получилась конструкция, напоминающую букву «Т». Затем вставляют заслонку, примыкающую к корпусу части. В корпусе делаются два отверстия, в которые вставляют металлический пруток. К нему приваривают заслонку, а для образования ручки, один конец прутка загибают.

Изготовление тепловой камеры

Чертеж может предусматривать изготовление дополнительной конструкции – тепловой камеры с находящейся внутри подставкой. В верхней части изготавливают отверстия, необходимых для выхода дымохода и воздуховодов. Вверху и внизу боковой стены устанавливают две вентиляционные решетки и ревизионную дверцу. Сваривают корпус тепловой камеры и утепляют при помощи базальтовой ваты. Получается система воздушного отопления. Снаружи тепловую камеру декорируют кирпичом.

Печь булерьян врианты изготовления

Достоинства и недостатки печи булерьян

Такая конструкция имеет определенные достоинства:

• воздух в воде нагревается очень быстро;
• нагретый воздух по металлическим воздуховодам может поступать в разные комнаты помещения;
• конструкция несложна в установке и эксплуатации;
• при правильной эксплуатации КПД печи достигает 80%;
• при полной закладке топлива, его хватает на 10 часов горения.

Недостатки печи булерьян:

• в качестве топлива используются только дрова;
• большая часть генераторного газа уходит в трубу;
• дымоотвод необходимо утеплять, независимо от материала;
• при монтаже печи требуется много свободного пространства: расстояние от стены до печи должно составлять не меньше метра;
• на поверхности конструкции постоянно сгорает пыль;
• трубу выводят на высоту 3−5 метров от поверхности, чтобы печь не дымилась из-за неполного сгорания топлива;
• во время работы этой конструкции в дымовой трубе часто возникает конденсат, который нагреваясь, выделяет в помещение неприятный запах.

Заключение

Следует знать, что печь булерьян легче приобрести в готовом виде, чем изготавливать своими руками. Но если все-таки принято решение делать ее самостоятельно, следует обязательно пользоваться чертежами для создания конструкции с точными параметрами. Только в этом случае она будет работать долгое время.

Печь булерьян своими руками — чертежи и схема сборки

Печь Булерьян получила широкое распространение в мире автономных систем отопления. Второе ее название, которое встречается не столь часто – Бренеран. В такой конструкции можно сжигать различное твердое топливо, но основным из них считается древесина.

Подобная конструкция достаточно проста. Она состоит из топки в форме цилиндра, поверх которой огибаются трубы. Самые простые промышленные модели стоят на рынке от 200-250 у. е. Однако простое устройство может подтолкнуть хорошего хозяина приложить немного усилий и сделать булерьян своими руками, сэкономив значительную денежную сумму.

Содержание статьи:

• 1 Принцип работы печи и её схема
• 2 Схема классической модели
• 3 Материалы и инструменты, основные этапы выполнения работ
• 4 Чертежи
• 5 Пошаговая инструкция для самостоятельного изготовления
  • 5. 1 Видео обзор и тест печи
  • 5.2 Инструкция по эксплуатации Булерьяна

Принцип работы печи и её схема

По своей сути Булерьян представляет собой одно из самых практичных сочетаний дровяной печи и буржуйки. Принцип работы основывается на физическом явлении «принудительная конвенция».

Внизу конструкции предусмотрено отверстие, в которое поступает холодный из помещения воздушный поток. Продвигаясь по трубам, которые взаимодействуют непосредственно с топкой, он быстро греется и выходит наружу.

Продукты горения дров не сразу удаляются наружу, поступая в другую камеру, где происходит их вторичное сгорание при очень высоких температурах. Дожигание воздушно-газовой смеси позволяет увеличить КПД до нескромных 80%.

Высокая температура конвекционного воздуха на выходе дает возможность отопить практически любую по объему комнату или одноэтажный просторный дом. Благодаря поверхностным трубам доступ к горячей поверхности топки ограничен, благодаря чему ее использование максимально безопасно. Булерьян можно совместить с отопительным контуром на жидком теплоносителе.

Узнать подробнее о технических характеристиках дровяных печей

Схема классической модели

Булерьян должна представлять собой цельнометаллическую конструкцию, основой которой является топка с двумя камерами и согнутые вокруг нее трубки. Более подробно ознакомиться со схемой классической модели можно на рисунке, представленном ниже.

Не нужно забывать о поддувале, куда будут поступать холодные воздушные массы в топку. Так как твердое топливо будет сгорать крайне медленно, о зольнике можно забыть, но и его наличие ничего не испортит.

Вводное видео о устройстве печи:

Подробный рассказ, о принципе работы:

Эффективность можно увеличить оборудовав двойную заднюю стенку и двуслойный корпус.

Теперь обо всем более подробно.

Материалы и инструменты, основные этапы выполнения работ

Чтобы приступить к работе и смастерить булерьян своими руками, необходимо позаботиться о наличии всего самого необходимого. Для производства наверняка понадобятся:

• Листовой металл для изготовления стенок топки (сталь 4-6 см)
• Металлические трубы (5-6 см в диаметре)
• Сварочный аппарат
• Установка для сгибания труб
• Набор инструмента

Если вкратце описать весь предстоящий рабочий процесс, он делится на следующие этапы:

1. Сгибание необходимого количества трубок
2. Подготовка устройства, собирающего влагу и отводящего дым
3. Подготовка дверки камеры и заслонок
4. Сборка трубчатого каркаса и обустройство топки
5. Установка дверцы и заслонок
6. Эксплуатация печи

Чертежи

Рассмотренная конструкция печи Булерьян является классической. Она прекрасно подходит для отпаивания большинства помещений. Иногда производители подобных установок вносят некоторые изменения, направленные на улучшения производительности и увеличения мощности. Идти на подобный шаг самому не стоит – можно все испортить.

Для тех, кто решил делать печь булерьян своими руками, приведем несколько наглядных чертежей.

Чертежи и схемы работы булерьяна (кликните для увеличения изображения)

Читайте так же, о том как сделать печь буржуйку

Пошаговая инструкция для самостоятельного изготовления

Вначале следует подготовить трубы, которые будут сгибаться в виде дуги. Их количество бывает любым и зависит от размеров печи и мощности, которую она должна вырабатывать. Оптимальное решение – 8-10 штук.

Для работы потребуются отрезки длиной 1.2-1.4 м, которые сгибают при помощи специального приспособления (трубогиб), придерживаясь радиуса кривизны 22-23 см. Все изделия должны быть согнуты одинаково и размещены в шахматном порядке между собой.

Чтобы булерьян сделанный своими руками не дымил внутрь помещения, необходимо собрать Т-образную конструкцию, внизу которой делают перекрывающий кран. Последний должен открываться периодически для удаления скопившейся влаги.

Потребуется также заслонка, которая будет контролировать тягу и выпускать дым из трубы. В ней должно быть предусмотрено специальное отверстие в виде вырезанной четверти круга. Выглядит это таким образом, как на рисунке ниже.

Затем вырезается передняя дверца, где будет поддувало. Его оборудуют похожей заслонкой, однако на этот раз глухой, благодаря чему увеличится эффективность печи. Чтобы она могла фиксироваться в желаемом положении, устанавливают пружинный механизм.

Передняя дверка – один из сложнейших элементов. Она должна плотнее прилегать к печи, обеспечивая должную герметичность. Из трубки диаметром 35 мм вырезают пару колец длиной 4 см.

В передней стенке должно быть предусмотрено отверстие, к которому приваривают одно из металлических колец.

Непосредственно на дверцу приваривается два кольца, диаметр которых незначительно разнится. Между ними делается асбестовая прокладка (нужно воспользоваться соответствующим шнуром). После устанавливается подготовленная ранее заслонка.

Теперь настает пора вновь обратиться к трубчатому каркасу. К первой и второй трубе приваривают инжекционные трубки, установленные в пропиленные отверстия. Они представляют собой элементы длиной 15 см и диаметром 1.5 см. Благодаря им будет осуществляться взаимодействие топки и конвекционных элементов.

Затем все трубы свариваются в единый каркас. Между ними будут ввариваться перегородки из стальных пластин толщиной 6-8 мм. Затем приваривается задняя глухая стенка и лицевая панель.

Классический булерьян своими руками практически готов. Остается навесить дверцу на петли и изготовить для нее надежный замок. Для печи делаются надежные трубчатые ножки, и вся конструкция подсоединяется к дымоходу.

Видео обзор и тест печи

Возможно вас так же заинтересует статья о котлах длительного горения на дровах

Инструкция по эксплуатации Булерьяна

В жизни печь булерьян нашла очень широкое распространение благодаря своей эффективности, простой конструкции и сравнительно небольшим размерам. Такое безопасное и экономичное оборудование можно встретить в гараже, бане, частном доме или в промышленном цехе.

Булерьян – это не только своеобразная компактная буржуйка. Она может использоваться как отопительный прибор во многих иных конструкциях, например, в камине.

Основной рабочий режим модели – тление. Растопив печь, не рекомендуется ее удерживать в режиме горения более чем на 25-30 минут, иначе стенки могут до красна закалиться, эксплуатация будет опасной, недолговечной.

Топить топку вначале рекомендуют мелкими дровами и бумагой. При этом заслонки необходимо открыть. Запрещается добавлять сильно горючие или легко воспламеняющие вещества, жидкости. – они уменьшат срок эксплуатации, будет появляться трудно выводимый неприятный запах.

Чтобы эффективность повысилась, необходимо изолировать от потерь тепла дымоход. Самый оптимальный и весьма выгодный вариант – окутать его минеральной ватой слоем не менее 3-4 мм.

Трубы дымохода рекомендуется собирать не по ходу движения газов, а против его. Это позволит не допустить повреждения покрытия смолами сгораемой древесины, которые будут течь из печного отверстия. Они, попадая непосредственно в дымоход, сгорают.

Нужно поэкспериментировать с режимами топки и выбрать наиболее подходящий из них. На производительности существенно сказывается засоряемость труб – чем она выше, тем дольше придется топить. Два-три раза за один сезон обязательно прочищают конструкцию.

Прежде чем забросить очередную охапку дров во внутрь, их рекомендуется просушить, сложив над топкой. Можно воспользоваться не только древесными поленьями, но и брикетом, щепой, опилками.

Оставшийся пепел должен извлекаться не полностью и лишь после того, когда вся конструкция охладится. Все то, что остается немного ниже уровня дверцы, оставляют для защиты металлической поверхности.

Заключение

Безусловно, назвать процесс изготовления печи Булерьян простым очень трудно. Связано это не со сложной конструкцией установки, а трудоемкостью выполняемых работ. Однако цель и потраченное время оправдают средства, которые бы пришлось затратить на покупку заводского оборудования.

мастер-класс по изготовлению

Внешне печь Булерьян напоминает буржуйку с причудливым дизайном. Но эффективность этого устройства гораздо выше, а область применения шире.

Достаточно широко распространены модели промышленного производства, но, изготовив печь булерьян своими руками, можно обеспечить теплом гараж, хозпостройку и даже небольшой дом. Согласитесь, идея интересная, да и экономия на покупке нового агрегата весьма ощутимая.

В подготовленной статье вы найдете всю необходимую информацию для строительства теплового пункта. Мы расскажем, как устроена и работает печь Булерьян, опишем, какие материалы и инструменты понадобятся в ходе работы, а также дадим пошаговую инструкцию по изготовлению самоделки.

Кроме того, в статье даны практические советы по обустройству дымохода и обслуживанию отопительной установки. Следуя нашим рекомендациям, вы сможете организовать эффективное и безопасное отопление небольшого помещения.

Содержание статьи:

• Принцип работы печи Булерьян (Бернеран)
• Особенности конструкции и устройства
• Процесс своими руками
• Полезные советы
• Выводы и полезное видео по теме

Принцип работы печи Булерьян (Бернеран)

Принцип работы булерьяна по-своему гениален. В нем сочетаются черты печи длительного горения и конвекции воздушных масс по специальным трубкам. Эти элементы позволяют сразу визуально отличить печь Булерьян от других устройств этого типа. Камера сгорания устроена так, что топливо сгорает медленно.

Обычно нагрузка рассчитана на 12 часов непрерывной работы. Это позволяет обеспечить круглосуточную работу устройства всего при двух загрузках топлива: утренней и вечерней.

Изюминкой дизайна являются воздуховоды. Они интегрированы в корпус камеры сгорания и являются его частью. Верхний и нижний срез этих трубок остается открытым.

При желании боковые стенки корпуса печи Булерьян можно сделать двойными, приварив сверху еще один лист металла для снижения теплопотерь

Снизу в воздуховоды поступает холодный воздух, который достаточно быстро нагревается и выходит через верхние отверстия в помещение. Конвекция осуществляется постоянно, поэтому постепенно весь воздух в помещении хорошо и быстро прогревается до комфортного уровня .

Использование трубок в качестве корпуса устройства имеет еще один несомненный плюс: постоянная циркуляция воздуха не позволяет поверхности нагреваться до опасного уровня. В результате обжечься при прикосновении к печи Булерьян намного сложнее, чем при соприкосновении с поверхностью печи.

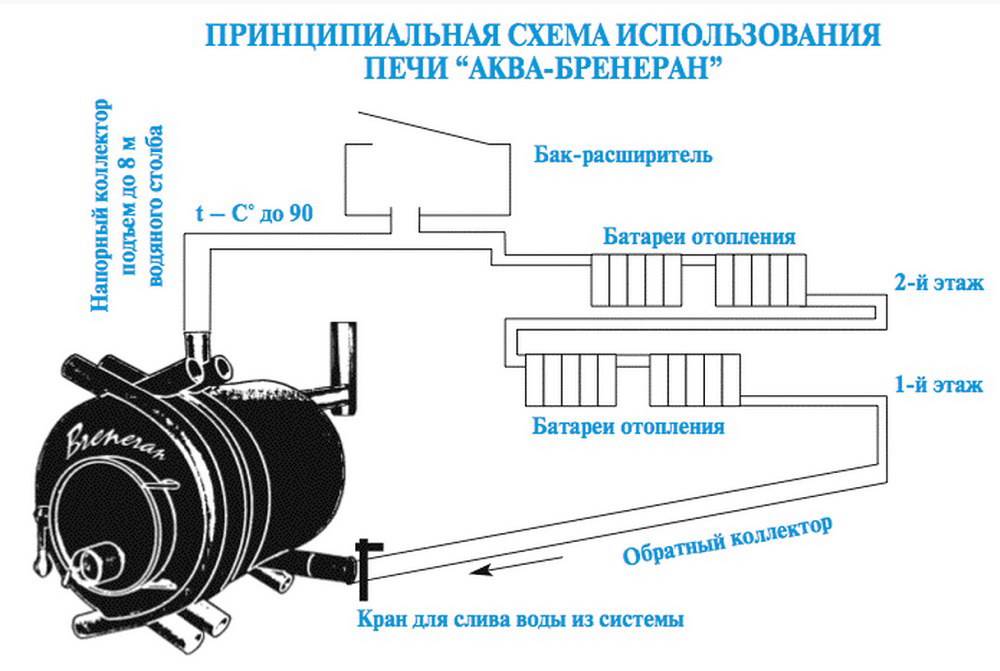

Таким способом можно нагревать не только воздух, но и воду. Для этого вам придется соединить печь Булерьян с теплообменником, через который она будет проходить.

Движение воздушных масс по воздуховодам, расположенным на боковых стенках корпуса, осуществляется естественным образом: холодный воздух поступает снизу, горячий воздух движется вверх

Стоит отметить, что для обеспечения процесса сгорания топлива в таком устройстве , сначала производится розжиг, при котором дрова постепенно подсыпаются небольшими порциями, пока камера не заполнится. После этого остается только каждые 12 часов загружать дрова в топку.

В топке осуществляется процесс медленного сжигания дров, который проходит в две стадии, как и в других котлах этого типа. Во-первых, топливо сгорает медленно с небольшим количеством кислорода. В результате этого процесса образуется горючий газ. Затем он соединяется с воздухом.

Второй этап – это сжигание этой газовоздушной смеси, при которой выделяется большое количество тепловой энергии.

Фотогалерея

Фото

Печь Булерьян используется в малоэтажных домах. Благодаря конструктивным особенностям агрегат отличается повышенной теплоемкостью, позволяет быстро обогреть помещение

Печи Булерьян относятся к категории твердотопливных. Наличие теплообменных труб позволяет снизить расход топлива, не снижая производительности

В ассортименте, предлагаемом промышленностью, много предложений данного типа печи. Вы можете выбрать модель для устройства системы отопления на его базе или для дополнительного обогрева отдельных помещений

Если оборудовать самодельную или покупную печь Булерьян специальной горелкой и маслобаком, то ее можно топить отработкой

Самодельные булерьяны в большинстве случаев используются для обогрева зимних садов и теплиц

Булерьяны активно используются в гаражах и мастерских, не подключенных к сетям централизованного теплоснабжения.

В монтаже дымохода для этого вида печей особых хитростей нет. Достаточно собрать обычный дымовой канал из оцинкованной или окрашенной антикоррозийной краской трубы

Бурельская печь мини-типа не требует усиления перекрытия и организации отдельного фундамента. Может быть подключен к стенному или корневому дымовому каналу

Эффективный обогреватель для быстрого обогрева

Использование твердого топлива

Установка мини печи в частном доме

Дооснащение печи для использования отработки

Булерьян в отоплении зимнего сада

Практичное отопление гаража и мастерской

Монтаж обычного металлического дымохода

Подключение к основному дымоходу

Заводские печи и Отличаются высоким КПД, поскольку позволяют получить гораздо больше тепла, чем при обычном дровяном сжигании. КПД печи Булерьян за счет реализации данной технологии составляет около 80%.

Производительность даже небольших моделей может превышать пять кубометров теплого воздуха в час, что вполне достаточно даже для просторных помещений.

Особенности конструкции и устройства

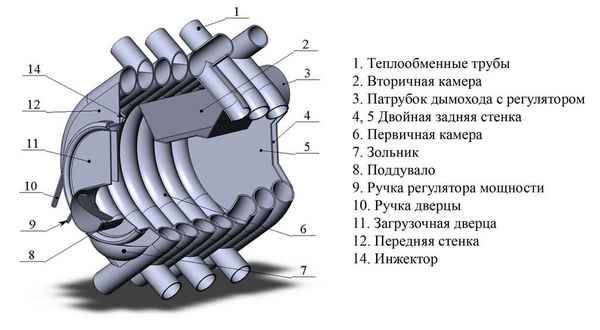

Печь булерьян состоит из таких элементов, как:

• топочная камера, образованная из гнутых труб и полос металла;
• вторичная камера сгорания;
• задняя стенка;
• передняя стенка;
• дверца для загрузки топлива;
• патрубок для дымохода;
• зольник;
• инжектор;
• дымоход;
• регулятор мощности;
• продул и т.д.

Задняя стенка изготовлена ​​из двух листов металла, разделенных небольшим промежутком. Это предохраняет часть устройства от нагрева до высоких температур, а также повышает общий КПД печи. Во вторичной камере сгорания осуществляется сжигание горючих газов, образующихся при распаде топлива в первичной части камеры сгорания.

Прежде чем приступить к работе по изготовлению печи Булерьян своими руками, следует подробно изучить ее конструкцию и принцип работы (+)

Помимо дверцы, на передней стенке имеется ручка, с помощью которой количество воздуха, поступающего в камеру, регулируется. Дымоход выполняет аналогичные функции. Вы можете использовать только один из этих элементов для управления процессом горения или использовать их одновременно.

Размеры зольника, т.е. емкости для сбора золы небольшие, и это оправдано. Если печь булерьян пустить правильно, то в процессе работы дрова сгорят почти полностью, поэтому золы получится минимальное количество или ее не будет вовсе.

В переднюю дверь вмонтирован ряд важных элементов. Его собирают отдельно, а затем подвешивают с помощью приваренных металлических петель. Ради повышения КПД устройства некоторые производители закрывают печь Булерьян двойным кожухом. Это не обязательный, но желательный элемент дизайна.

При наличии достаточного количества листового металла в конце основной сборки печи можно сверху на трубы наварить криволинейные элементы, которые скроют трубчатые «ребра» и сделают устройство более безопасным.

Галерея изображений

Фото

Бурельская печь заводского изготовления

Модернизация с доборными элементами

Укладка деревянной бочки

Булерьян домашний камин

Процесс своими руками

9000 Устройство данной не самой простой конструкции , имеет смысл заранее составить чертеж печи Булерьян или найти готовый проект, например, в Интернете. Приходится много резать и варить листовой металл, для чего нужен сварочный аппарат и навыки работы с таким оборудованием.

Для успешной резки металла специалисты рекомендуют использовать шаблоны.

Для вырезания деталей из листового металла рекомендуется использовать картонные шаблоны для точного соблюдения размеров и конфигурации элементов.

Основным материалом для изготовления печи Булерьян является листовой металл толщиной 5-6 мм и металлические трубы примерно с такой же толщиной стенки и наружным диаметром 50-60 мм.

Для придания трубчатым элементам нужной конфигурации желательно использовать . Для проверки положения отдельных элементов относительно друг друга используйте строительный гидравлический уровень.

Для нормального протекания рабочего процесса вам потребуется ряд приспособлений и материалов:

• электроды к сварочному аппарату;
• ;
• рулетка;
• маркер;
• хомуты;
• квадратный;
• линейка;
• шлифовальный станок.

Обычно начинают с резки металла и резки труб. Затем остатки металла удаляют, а отдельные элементы сваривают между собой, постепенно собирая печь.

Необходимо нарезать необходимое количество труб (например, восемь штук, в зависимости от особенностей проекта) длиной 120 см. С помощью трубогиба их сгибают до радиуса 225 мм. Последовательно из листа металла вырезают элементы задней и передней стенок, двери, регуляторы и планки для кузова.

Трубы для боковых стенок печи Булерьян необходимо уложить на ровную поверхность и зафиксировать их положение деревянными брусьями

Оставшийся металл идет на изготовление дверных элементов, зольника, форсунок и т.п. V-образная камера. Металлические полоски для корпуса нарезаются немного шире внешнего диаметра трубок. На концах делаются овальные надрезы, чтобы их можно было приварить вплотную к трубкам.

Боковые воздуховоды соединяю в местах соприкосновения сваркой, затем внутри устанавливаю V-образный поддон для разделения дожигающей камеры звенеть. Альтернативный вариант – просто вырезать из металлической трубы куски подходящей длины. Но его диаметр должен быть больше, чем у конструкции, которая используется для корпуса устройства.

Сборка устройства начинается с трубок. Правильно согнутые элементы необходимо располагать в шахматном порядке так, чтобы задняя сторона конструкции находилась внизу, а передняя – вверху.

Чтобы трубы находились в правильном положении, используйте деревянные бруски толщиной, равной внешнему диаметру металлических элементов.

На боковые трубы накладывают гнутые полоски металла и сначала в некоторых местах прихватывают сваркой, а затем выполняют сплошной шов на ровном месте без проблем. После этого трубы следует приварить друг к другу в местах соприкосновения.

Полученную конструкцию теперь можно перевернуть и заварить в пространстве между «ребрами» V-образного лотка. Он отделит первичную камеру сгорания от вторичной. В одной из труб передней стенки следует сделать инжектор для подачи воздуха в камеру дожигания.

В боковой трубе делается отверстие, в которое вваривается узкий инжектор для обеспечения поступления воздуха во вторую секцию топочной камеры

После этого можно продолжить формирование корпуса печки путем приваривания металлических полос предварительно разрезанные на ребра. Оптимальный вариант, когда в корпус утоплено около двух третей диаметра трубы, а треть этих элементов остается снаружи. С изготовлением передней стенки печи придется повозиться.

В передней стенке печи Булерьян делается достаточно просторное отверстие под загрузочную дверку, к которой приваривается небольшой бортик

В заготовке для дверцы сначала делается отверстие под поддувал. К нему приваривается труба, в которой будет установлена ​​заслонка, регулирующая поток воздуха, поступающий в первичную камеру сгорания.

Для заслонки нужно вырезать круглую деталь, диаметр которой точно соответствует размеру насадки. К демпферу приварен штифт. После этого в патрубке по оси делается отверстие, в которое вставляется этот штифт.

Если элементы печи Булерьян вырезаны и уложены правильно, то готовый корпус будет выглядеть аккуратно. При сборке нужно контролировать положение каждой детали с помощью строительного уровня

В заготовке для передней стенки делается отверстие под дверь. К нему по окружности приваривается узкая полоска металла.

Две такие полоски металла нужно приварить к самой двери, одну по самому краю, другая должна быть внутри на некотором расстоянии от первой. Если все сделать в соответствии с чертежами, «воротник» на передней стенке обязательно войдет в зазор между краями двери.

На круглой дверце выполнены две стороны, между которыми точно должна входить сторона, приваренная к передней стенке печи Булерьян .Теперь нужно приварить к двери ее внутреннюю часть, а также петли с одной стороны и эксцентриковую защелку с другой.

Эксцентриковый замок обеспечивает плотное прилегание дверцы к передней стенке печи для максимальной герметичности, что немаловажно в процессе длительного горения дров.

Шибер с заслонкой на дверце печи Булерьян позволяет регулировать количество поступающего внутрь воздуха для установления оптимального режима работы устройства

Неопытному мастеру лучше заказать этот предмет у профессионального токаря. На корпус печи также крепятся петли и металлический штифт-защелка.

Теперь приварите двойную заднюю стенку с отверстием для трубы дымохода. Этот элемент сначала наносят на готовую конструкцию, чтобы убедиться, что ее контуры точно совпадают с очертаниями скрепленных между собой труб.

Для того, чтобы размеры двери точно соответствовали параметрам отверстия на передней стенке, рекомендуется предварительно приварить все необходимые элементы двери и «примерить» размеры загрузочной кромки

На данном этапе , можно без особых проблем отрезать лишнее. Это касается и других элементов – перед сваркой их проверяют на совпадение и при необходимости корректируют. Теперь печь почти готова. К корпусу нужно приварить четыре ножки. Их можно сделать из гнутых отрезков толстой проволоки.

Изготовление эксцентриковой защелки дверцы печи Булерьян требует большой аккуратности, этот элемент лучше заказать у хорошего мастера

Ножки приварены к передней и задней стенкам корпуса. Готовое устройство устанавливается на ровное и прочное основание, покрытое огнеупорными материалами: асбестом, даже шифером, керамической плиткой и т.п.

Стены вокруг печи также не помешает защитить от воздействия высоких температур.

Ножки для корпуса печи Булерьян можно сделать из очень толстой проволоки или гнутых тонких трубочек. Важно придать устройству устойчивость и правильное положение.

Теперь к дымоходу подсоединяется труба и фиксируется муфтовым соединением. В этом случае трубы устанавливаются в положении против направления движения газа, хотя производитель рекомендует поступать иначе. Дымоход рекомендуется утеплить, например, с помощью минеральной ваты.

Металлические петли для дверцы печи Булерьян не сложно сделать самостоятельно из подручных средств и приварить в нужном месте

Полезные советы

«Неправильный» монтаж в связи с необходимостью защиты конструкции от смолы, которая образуется в результате горения древесины. Если не предусмотреть этот момент, то смола будет вытекать из печи, а с такой установки она останется в дымоходе и постепенно выгорит.

По окончании сборки печь булерьян устанавливается на ровное и огнеупорное основание и подключается к дымоходу.При этом соблюдение правил пожарной безопасности

Засор смолы для печи Булерьян практически неизбежен. Со временем смолистые наслоения накапливаются и забивают устройство. Это выражается в заметном снижении эффективности его работы, снижении тяги, проблемах со свободным ходом ворот. Итак, пора чистить печку.

Облегченный вариант такой чистки – топить прибор осиновыми дровами. К сожалению, практическая польза от такой меры невелика и недолговечна.

Лучший способ избавиться от загрязнения смолой – это сжигание. Для этого печь сильно протапливают открытым зольником, фактически прокаливая все каналы. В результате смолистые отложения выгорают.

На базе печи Булерьян можно организовать автономную систему отопления:

Галерея изображений

Фото

На базе печи Бурелян можно организовать автономную систему отопления, отличающуюся высокой производительностью

Большинство часто на базе печи бурельцы устраивают воздушное отопление. Для его организации не требуется особой доработки и модернизации печи

Для организации воздушного отопления достаточно подсоединить воздуховоды к трубам топки печи ветрозащитный экран и занесите их в помещение, которое необходимо обогреть

Для водонагревательного устройства придется потрудиться. К печке потребуется подключить трубчатый теплообменник или котел, на базе которого строится система отопления с циркуляционным насосом, расширительным баком, радиаторами и группой безопасности

Бурелян как основа для автономного отопления

Основа воздушного отопления

Присоединение каналов их гофр к трубам топки

Устройство водяного отопления

Некоторые умельцы используют для прожига печи кислород, поднося сопло баллона к зольнику. Это крайне опасная операция, нарушающая правила пожарной безопасности. Неосторожное обращение с кислородным баллоном вблизи открытого огня может привести к взрыву.

В качестве топлива для печи Булерьян можно использовать не только дрова, но и древесные отходы (стружку) или . Важным условием является низкая влажность топлива. Чем меньше влаги, тем меньше смолы образуется внутри печи, и тем реже ее придется чистить.

При работе печи необходимо подобрать такой режим работы, чтобы получить максимальное тепло при минимальном смолообразовании. Если будет найден оптимальный вариант, чистку нужно будет произвести всего пару раз за отопительный сезон.

Выводы и полезное видео по теме

Посмотреть реальный опыт изготовления печи Булерьян из подручных материалов можно здесь:

Самостоятельное изготовление такого устройства — задача не из легких. Зато в результате получается высокопроизводительный и удобный обогреватель. Специалисты отмечают, что при правильном монтаже и соблюдении условий эксплуатации срок службы печи Булерьян практически не ограничен.

Поделитесь с читателями своим опытом изготовления и использования печи Булерьян. Пожалуйста, оставляйте комментарии к статье, задавайте вопросы, участвуйте в обсуждениях и прикрепляйте фотографии своих самоделок. Форма обратной связи расположена ниже.

Металлический мангал — шаг за шагом | Своими руками

Содержание ✓

• ✓ Жаровня металлическая — пошагово
• ✓ Жаровня своими руками — чертеж
• ✓ Примечание: Подземный тандыр-мангал из кирпича своими руками

Последний друг попросил сделать меня весной, a a за ним, имея немалый опыт в этом деле, решил послать товарища и сварил для него универсальную конструкцию. Из него можно не только пожарить шашлык или шашлык, но и приготовить мясо, а также приготовить вкусную рыбу.

Из листового металла толщиной 3 мм вырезаем все детали конструкции. Сварил прямоугольное основание мангала 150х45х20 размером 1х45х45 см (длина, ширина, высота) вместе с печью для казана (50 фото) размером 2х3х45 см. В днище последней вырезал отверстие для тяги (фото №2), а к стенам приварил два уровня стоек (устанавливаю на них поддон для углей) (фото №2)

ВСЕ, ЧТО ВАМ НУЖНО ДЛЯ ЭТОЙ СТАТЬИ, ЕСТЬ ЗДЕСЬ >>>

Корыто мангала разделили на две секции металлическими вставками, отступив от дна на 100 мм, по всей длине короба к стенкам приварили опорные рейки из квадрата сечением 10×10 мм (фото 4) и разместил на них съемные вставки (поддоны) (фото 5)

Отдельно собрал коптильный шкаф, установил на него дверцу и добавил заплатку из декоративной планки (фото 6) (можно сделать самому или заказать в кузнице). Сверху установил патрубок с заслонкой для регулировки тяги. Загрунтовал и покрасил короб термостойким покрытием.

К одной стороне мангала, с помощью петель, прикрепил полукруглые крышки (фото 7), изготовленные из металлической трубы d 45 см.

Из профильной трубы сечением 60×40 мм сварил несущий каркас-навес для мангала. Закрепил на нем основание с топкой, приварил к нему коптильню. Жаровню украсили декоративными накладками и покрасили все (основание, печь и каркас) термостойким покрытием. Сделал мангал для шашлыка.

По размерам печи изготовлена ​​съемная подставка с отверстием для установки котла, а снизу присоединена воздушная турбина (фото 8) для обдува всей конструкции горячим воздухом. При его включении можно одновременно использовать коптильню, мангал и печь (но все крышки и дверцы должны быть плотно закрыты).

Для более удобного и быстрого приготовления шашлыка можно изготовить (см. рис. на стр. 13) и установить на мангал механический зубчатый редуктор с электроприводом для автоматического вращения шампуров (фото 9)

Читайте также: Мангал-мангал-коптильня своими руками

Жаровня металлическая — пошагово

Смотрите также: Мангал своими руками — мастер-класс

Жаровня своими руками — чертеж

Примечание: Подземный тандыр-мангал из кирпича своими руками

Подземный тандыр-мангал из кирпича своими руками.
