Печь для теплицы длительного горения своими руками бубафоня: схема, чертеж и пошаговая инструкция

конструктивные особенности, плюсы и минусы, рекомендации по установке своими руками и видео

С наступлением холодов каждый человек ищет способ обогреть дачу или дом. Многие люди не хотят тратить много денег на электрические обогреватели. В таком случае достаточно сделать своими руками печь бубафоню, которая нуждается в минимальном количестве топлива. Подобную конструкцию можно устанавливать в любом жилом помещении, а также в гараже или теплице. Оборудование считается пожаробезопасным, ведь здесь нет отверстий для открытого огня.

• Принцип работы печки
• Плюсы и минусы
• На что стоит обратить внимание?
• Сооружение печи бубафони своими руками
  • Пошаговая инструкция по сборке котла
  • Материалы для сооружения печи бубафони своими руками
• Топливо для печки бубафони с водяным контуром
• Правила эксплуатации бубафони из газового баллона

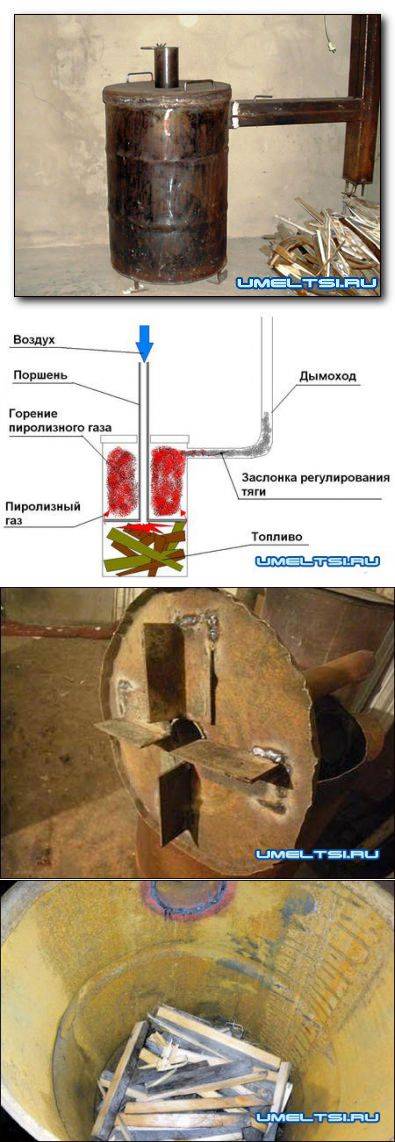

Принцип работы печки

Главная особенность котла бубафони состоит в том, что топливо расположено в верхней части. При его горении нагретый воздух опускается вниз. В данный момент бревна, расположенные в нижней части, постепенно подсыхают. На самом очаге находится защитный экран, который не даст огню распространиться по всему баллону. Помимо этого, дрова будут сгорать постепенно.

В верхней части котла находится заслонка, используемая для регулировки интенсивности горения. Чтобы остановить этот процесс, достаточно перекрыть доступ кислорода при помощи вышеупомянутой заслонки.

Плюсы и минусы

Печь бубафоня пользуется огромным спросом, ведь у нее есть масса плюсов:

• компактные размеры;
• недорогое топливо;
• простота монтажа и эксплуатации;
• возможность длительного функционирования печи без повторной загрузки топлива;
• экологичность;
• автономность;
• высокий КПД;
• быстрота замены деталей;
• регулировка расхода топлива, а также интенсивности горения;
• возможность подключения печи к системе водяного отопления.

Минусы конструкции:

• образование конденсата;
• возможное промерзание труб;
• затрудненное удаление золы с днища топливного бака;
• возможность «обратного» горения, из-за чего придется установить нагнетающий вентилятор;
• быстрое остывание.

На что стоит обратить внимание?

Основные моменты, на которые следует обратить внимание перед установкой печки бубафони:

• если вы планируете установить печь бубафоню на опилках, в помещении следует организовать отличную вентиляцию. При этом необходимо помнить, что оборудование остывает очень быстро. Соответственно, рекомендуется обложить печь кирпичом или обработать ее поверхность глиняным раствором;
• важно учитывать тот факт, что печь способна нагреваться до значительных температур. Поэтому важно тщательно подобрать место, где будет расположена бубафоня;
• дымоход такой конструкции должен быть разборным. Это упростит очищение детали. Если же не обратить внимания на данный момент, то уход за бубофоней усложнится, что может негативно сказаться на тяге.

Сооружение печи бубафони своими руками

Для создания такой конструкции достаточно подготовить баллон на 200 л, пару стальных труб и швеллер. Из инструментов потребуется болгарка, молоток, ножовка по металлу, а также сварочный аппарат. Предварительно стоит посмотреть видео, на котором показано сооружение котла.

Пошаговая инструкция по сборке котла

1. Верхнюю часть металлического баллона нужно аккуратно отрезать. В центре полученной детали вырезают круг диаметром в 10 сантиметров для трубы, которую после этого аккуратно приваривают к отверстию.
2. К металлическому кругу необходимо приварить 4 швеллера, что сделает конструкцию более прочной.
3. Внизу баллона выполняется дверка для топлива. Для этой цели достаточно прорезать отверстие болгаркой. К полученному прямоугольнику привариваются завесы. Таким же способом создается небольшая дверца для удаления золы.
4. Чтобы выполнить дымоход, нужно вырезать в верхней боковой части отверстие диаметром в 10-15 см. Из трубы создается колено. Так, ее разрезают под углом в 45º. Заготовку переворачивают по линии среза и сваривают по стыку. В результате получается угол в 90º. Колено приваривают к баллону. С другой стороны к этому элементу закрепляют более длинную часть трубы, которая будет выполнять функцию дымохода.

Для готового котла потребуется фундамент, ведь нижняя часть бубафони в процессе использования раскаляется. Для этих целей необходимо выкопать котлован размером в 100х100х20 см. На дно насыпают слой щебня и заливают его раствором. После высыхания необходимо уложить 2 ряда кирпичей.

Возле печи монтируется отражатель, с помощью которого удастся избежать пожара и обеспечить более равномерное распространение тепла. Для такой детали потребуются жаропрочные материалы.

Материалы для сооружения печи бубафони своими руками

Чаще всего для изготовления печи своими руками используются такие материалы:

• газовый баллон. В данном случае необходимо аккуратно срезать верхнюю часть, которая будет выполнять функцию прижимного круга;
• широкая труба. Сначала из листа стали нужно вырезать 2 круга, диаметр которых должен соответствовать диаметру трубы. Один элемент приваривают в нижней части, а второй используют для создания прижимной крышки;
• лист стали. Из этого материала необходимо свернуть цилиндр, а затем заварить шов. Помимо этого, нужно вырезать круги, которые будут выполнять функцию крышки и дна печки.

Топливо для печки бубафони с водяным контуром

Поскольку эта печь относится к конструкциям долгого горения, для ее использования подойдет практически любое твердое топливо. Однако, необходимо помнить, что сырье влияет на длительность автономной работы котла и его КПД.

В качестве топлива могут применяться:

• уголь. В данном случае автономная работа наблюдается в течение 50-60 часов. У такого топлива есть существенный недостаток – образование большого количества сажи. Из-за этого придется регулярно чистить топку и дымоход;
• опилки часто используются при эксплуатации бубафони. В таком случае необходимо добавить 25-30% процентов дров и позаботиться о большей тяге;
• Наиболее оптимальный вариант для бубафони – это дрова. В процессе их сгорания сажи практически нет. Благодаря длительному тлению выделяется много газа. Главное – проследить за тем, чтобы древесина была сухой.

Правила эксплуатации бубафони из газового баллона

Основные правила для безопасной экспулуатации бубафони:

• создавать печь своими руками лучше на свежем воздухе.
• дымоход устанавливают таким образом, чтобы при необходимости можно было его заменить, ведь эта деталь нередко засоряется.
• поскольку бубафоня с водяной рубашкой выделяет много тепла, следует позаботиться о постоянном контроле.
• для окрашивания любых нагревающихся деталей котла не стоит использовать лак или эмали. Лучше всего отдать предпочтение жаропрочным краскам.
• размер дров должен соответствовать размерам топливного бака печи.
• использование керосина, ацетона и прочих подобных жидкостей для розжига не рекомендовано. В крайнем случае можно налить немного вещества на дрова, а затем аккуратно загрузить их и разжечь огонь.
• перед загрузкой топлива необходимо надевать защитные рукавицы.
• следует хранить как можно дальше от печи бумагу и различные легковоспламеняющиеся вещества.
• нельзя сжигать пластмассу и различные бытовые отходы.
• если планируется использование печи для приготовления пищи, то приступать к этому можно после прогревания, то есть минимум через 15-20 минут после розжига.

Печь бабуфоня предназначена для отопления любых помещений. При желании такую конструкцию можно подключить к системе отопления. Готовая бубафоня с водяной рубашкой считается довольно эффективной. Для ее создания подойдет любой неисправный огнетушитель или пустой газовый баллон.

печка котел с водяной рубашкой, как сделать

Содержание:

Особенности печки длительного горения
Немного истории
Конструкция
Сильные и слабые стороны Бубафони
Как самому сделать печь из газового баллона
Составление чертежа
Толщина стен
Прижимающий блин поршня
Толщина блинов
Расчет оптимальной площади дымоходной трубы
Диаметр воздухозаборника печи Бубафоня
Подготовительные мероприятия
Как происходит сборка конструкции с водяной рубашкой
Сооружение основания
Эксплуатация печи
Как увеличить КПД пиролизной печи

При наступлении зимних холодов добавляется забот у хозяев частных домовладений, которые несут всю полноту ответственности за обогрев своего жилища. В тех помещениях, где мощность основного отопления слабая или оно отсутствует вовсе (сараи, гаражи), приходится подыскивать недорогие альтернативные способы.

Особенности печки длительного горения

Первым делом нужно понять, что происходит во время горения дров. Для появления пламени температуру древесины нужно довести примерно до +150 градусов, используя для этого внешний источник нагревания. Обычно для этого хватает зажженного от обычной спички куска бумаги. После этого начинается процесс медленного обугливания материала, которое после достижения отметки +250 градусов переходит в распад на простые химические элементы.

В состав дыма белого цвета, который появляется при розжиге пламени, входит газ и водяной пар: их источает нагретая древесина. Воспламенение выделяющихся газообразных компонентов наблюдается при достижении нагревания в +300 градусов: в результате этого термохимическая реакция значительно убыстряется.

Распад органического вещества на простые элементы называется пиролизом. Практика показывает, что во время сгорания древесины часть заложенного в нее энергетического потенциала остается не использованным. Это выражается в значительном количестве отходов, остающихся после угасания пламени. В пиролизных печах топливо используется гораздо эффективнее, что достигается отдельным сжиганием выделяющихся во время горения топлива газов.

При этом скорость тления самой древесины очень небольшая, что способствует увеличению продолжительности работы печи на одной закладке. Печь Бубафоня, которая является разновидностью пиролизного обогревателя, гарантирует практически полное сгорание всего топлива.

Немного истории

Разработку печи Бубафоня приписывают народному умельцу Афанасию Бубякину из Колымы. Впоследствии в его честь и было названо новое изобретение. Афанасий во время своих опытов отталкивался от устройства пиролизного котла Strоpuva литовского производства.

Отечественный изобретатель постарался максимально упростить конструкцию, чтобы ее можно было сооружать своими руками. Эта специфика Бубафони и объясняет ее высокую популярность. Учитывая то, что материалом для изготовления этого прибора в основном выступают подручные средства, внешней эстетичностью он похвалиться не может. Сильными сторонами печки является ее простота, эффективность и надежность.

Конструкция

Печь длительного горения Бубафоня включает в себя следующие узлы:

1. Корпус. Основной элемент прибора, обычно имеющий форму цилиндра. Изготовляют его чаще всего из баллонов, бочек, крупных огнетушителей, толстых заваренных труб и т.п.
2. Дымоход, по которому отводятся продукты горения. Материалом для его изготовления обычно выступает металлическая труба диаметром 110-250 мм. Она фиксируется при помощи сварки на верхнюю часть печи.
3. Поршень. На нижнюю часть металлического круга навариваются ребра: трубу воздуховода фиксируют в центральной его части. За счет ребер достигается создание дополнительной прослойки воздуха, разделяющей топливо и поршень. Это делает процесс тления более эффективным и стимулирует активное выделение пиролизных газов.
4. Регулятор. Благодаря этой задвижке осуществляется подача кислорода внутрь топки.
5. Крышка. Она имеет отверстия под воздуховод, образуя в комбинации с поршнем вторичную камеру сгорания. Внутри этого отсека происходит сгорание пиролизных газов.

Сильные и слабые стороны Бубафони

Пиролизная печка обладает целым рядом положительных качеств:

• Простота конструкции. Имея навыки сварочных работ и опыт работы с металлом, соорудить печку не составит большого труда.
• Универсализм. Бубафоня очень неприхотлива в плане топлива: в нее можно бросать дрова, уголь, опилки, щепки и другие виды древесных отходов. Также печка хорошо справляется с пеллетами – недорогими экологичными гранулами.
• Длительность работы. Время перегорания одной закладки дров – почти сутки: на протяжении этого времени печь исправно выделяет тепло. Этот показатель может меняться в зависимости от модификации прибора, объема его топки, скорости циркуляции кислорода и пр.

Следует также упомянуть об основных недостатках Бубафони:

• Невысокий КПД. Причиной этого является неравномерный нагрев корпуса прибора при достаточно низкой теплоотдаче. Более «продвинутые» пиролизные печи в этом плане на порядок эффективнее: их КПД нередко превышает 90%.
• Неудобная чистка. Как такового зольника в конструкции не имеется, поэтому остатки продуктов горения извлекают через верх. Некоторые модификации печи оснащаются внизу дверкой, облегчающую процедуру уборки пепла и золы.
• Низкая эстетичность. Внешний вид Бубафони вряд ли можно назвать красивым, поэтому ее в основном применяют для обогрева подсобных помещений.

Как самому сделать печь из газового баллона

Совет: Используйте наши строительные калькуляторы онлайн, и вы выполните расчеты строительных материалов или конструкций быстро и точно.

В ходе работы по сооружению Бубафони своими руками необходимо осуществить следующие мероприятия:

1. Подготовить помещение, инструменты и материалы.
2. Собрать конструкцию.
3. Сделать дымоход.
4. Обустроить основание под пиролизную печь.

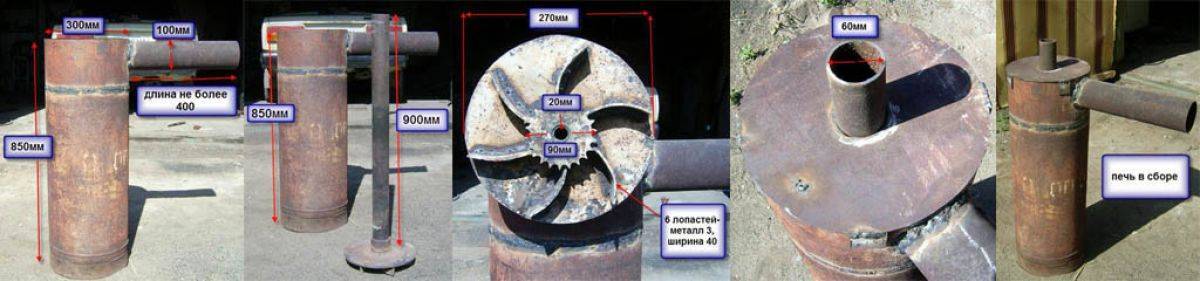

Составление чертежа

Главная пропорция по ходу изготовления самодельной печки Бубафоня из газового баллона — это математическое отношение параметра внутреннего диаметра корпуса и его высоты. Оно должно находиться в пределах от трех до пяти к одному. Оптимальное значение диаметра — от 30 до 80 см.

Делать диаметр корпуса печи меньшим 30 см не эффективно, поскольку кислород слишком быстро будет циркулировать по камере сгорания, не вступая в полноценную реакцию с дровами. Это приводит к заметному снижению КПД прибора. В камерах диаметром более 80 см возникает другая проблема — в ней дрова у края горят очень медленно, а по центру – быстрее. По ходу выгорания топлива возникает провал, в который опускается поршень. Как результат, пламя постепенно угасает. На чертеже диаметр удобнее обозначить буквой D, а высоту – H.

Толщина стен

Этот параметр является вторым по важности при расчетах, как сделать печь Бубафоня. Хорошая эффективность теплообмена обеспечивается стальным корпусом толщиной 4-5 мм. При уменьшении этого показателя наблюдается сокращение время работы прибора на одной топливной закладке. К тому же, слишком тонкие стенки быстро прогорают. Иногда таким образом делают печь в теплицу длительного горения своими руками, что весьма практично.

Прижимающий блин поршня

Расстояние от поршня до внутренней поверхности поршня рассчитывают по формуле 0,5хD. Для вычисления диаметра блина, соответственно, применяется формула d = D – 2хH. Подсчет высоты прижимающих ребер из металлического профиля происходит более сложно, т.к. зависимость между величинами параметров нелинейная. Теоретически для корпуса печи диаметром 60-80 см этот параметр берется, как число 0. 1хD. Печь Бубафоня из газового баллона меньшего размера рассчитывают по уравнению-пропорции, приняв во внимание, что при D0 = 30 см h0 = 4 см.

Толщина блинов

Эта величина находится в обратной пропорциональности к внутреннему диаметру D. Необходимо добиться оптимального нажима поршня на топливную закладку. Если давление будет недостаточным, это приведет к снижению коэффициента обратного действия. Как результат, может случится обратное возгорание топки с дальнейшим выходом дыма через трубу. Если же поршень будет очень тяжелым, это заметно уменьшит необходимую для качественного горения воздушную прослойку: в результате пламя затухнет.

Соотношения между внутренним диаметром и толщиной блинов примерно такие:

• 30 см – 6-10 мм.
• 40 см – 6-8 мм.
• 60 см – 4-6 мм.
• 80 см – 2,5-4 мм.

Расчет оптимальной площади дымоходной трубы

При определении наименьшей допустимой величины площади S трубы отталкиваются от максимального выделения энергии в час. S(см2) = 1.75 х Е (кВт/час). Здесь Е = m х q где m – это вес одной порции топлива: ее высчитывают, умножив максимальный объем закладки V на ее плотность. Коэффициентом q обозначают удельную энергию сгорания единицы объема топлива за 1 час.

Диаметр воздухозаборника печи Бубафоня

Вооружившись величиной диаметра дымоходной трубы, можно легко подсчитать сечение воздуховода поршня. Эту величину обозначают литерой d: она равна половине значения квадратного корня из отношения 4S/π.

Подготовительные мероприятия

Так как для сооружения печи Бубафоня из газового баллона потребуется сварочный аппарат, необходимо заранее подыскать для работы подходящее помещение. Оно должно в обязательном порядке быть оснащено эффективной вентиляцией, бесперебойным электропитанием и надежной проводкой (как правило, использование сварки провоцирует скачки напряжения в сети). Рабочее помещение должно иметь хорошую защиту от климатических воздействий и обладать достаточным простором. Желательно наличие также хорошей звукоизоляции, поскольку болгарка и сварочный аппарат являются довольно шумными инструментами.

Также необходимо заготовить следующие материалы:

• Старый газовый баллон. Это основа для пиролизной печки. Также на эту роль подойдет стальная или чугунная бочка объемом примерно 200 л, имеющая прочные стенки без ржавчины. Нередко для этого используются большие огнетушители или металлические трубы с заваренным дном.
• Куски арматуры. Они понадобятся для изготовления ручек, которые обычно устанавливаются по бокам корпуса и сверху крышки. Это заметно облегчает процедуру чистки печи от остатков горения и перемещения ее с места на место.
• Стальной лист для поршня.
• Пара металлических труб. Они нужны для изготовления дымохода и воздуховода. Оптимальным сечением для воздушной трубы является показатель в 85-100 мм. При этом она примерно на 150 мм превышает высоту баллона. Для дымохода понадобится более широкая труба: ее диаметр должен быть не менее 150 мм. Протяженность дымового канала не должна уступать поперечному сечению баллона.
• Швеллер.
• Материал для закладки фундамента под печку.

Перечень необходимых для работы инструментов:

• Молоток.
• Тиски.
• Лопата.
• Мастерок.
• Портативный сварочный аппарат с комплектом электродов.
• Болгарка для порезки заготовок.
• Рулетка, карандаш, отвес и уровень.

Как происходит сборка конструкции с водяной рубашкой

Изготовления дымохода осуществляется в следующей очередности операций:

1. Аккуратно разрезают баллон в верхней части. Из получившегося в результате этого колпака впоследствии изготовляется крышка для котла.
2. Дно баллона оснащается самодельными ножками. Каждую из них перед фиксацией необходимо выставить точно по уровню.

Поршень конструируется в три этапа:

1. Вырезается стальной круг: в поперечном сечении он должен уступать внутреннему диаметру баллона примерно 35-45 мм. Благодаря боковым зазорам пиролизные газы без помех будут просачиваться во вторичную камеру. По центру круга выполняется отверстие под воздуховод: эта труба должна вставляться в него достаточно плотно.
2. Далее проводится сварка друг с другом металлического круга и трубы.
3. Поверх поршневого основания приваривается кусок швеллера.

Для изготовления крышки печи можно использовать верхнюю срезанную часть баллона. На ее поверхности наносится разметка под трубу воздуховода с закрепленным подающим поршнем. При этом необходимо предусмотреть определенный запас для свободного перемещения трубы. По нанесенным линиям производится вырезание. Сбоку самодельная крышка оформляется ручками, для чего используются согнутая в тисках арматура. Теперь можно приступать к установке дымохода вверху импровизированной пиролизной печи. При помощи болгарки делается вырез под заготовку трубы: для скрепления деталей также используется сварка.

Чтобы увеличить качество тяги дымохода, его рекомендуется изготовить из двух перпендикулярных друг другу колен. Для этого на торце выходящего из печи отрезка трубы выполняют рез под углом 45 градусов, после чего соединяют его сваркой с куском трубы того же диаметра. Не будет лишним позаботиться о дополнительной защите для дымохода от попадания внутрь мусора и климатических осадков – для этих целей обычно изготовляется колпак-отражатель.

На этом основная часть работ по сооружении Бубафони считается оконченной: ее можно запускать в эксплуатацию. Установить печь желательно на заранее обустроенный фундамент.

Сооружение основания

Основание под печку Бубафоня закладывается таким образом:

1. Первым делом выкапывается квадратная яма. Ее примерные размеры – 150х150 см, при глубине 20-30 см.
2. Дно траншеи засыпается подушкой из щебня и заливается раствором бетона. Для выравнивания его поверхности пригодится мастерок. Когда залитый участок схватится, необходимо проверить горизонтальность его поверхности при помощи строительного уровня. Если нужно, проводится дополнительная корректировка.
3. Поверх полностью высохшей бетонной подставки укладывается огнеупорный кирпич в несколько рядов. Обычно достаточно 2-3 слоев.

Эксплуатация печи

Перед розжигом Бубафони изнутри корпуса необходимо извлечь приваренный воздуховод, сняв перед этим верхний колпак. Внутрь печки делается закладка древесных поленьев в горизонтальном положении, впритык друг ко другу. При вертикальной закладке могут возникать некоторые препятствия на пути движения поршня: обычно это происходит в тех случаях, когда поленья не полностью прогорают.

В результате тление в первичной камере перерастет в полноценное горение, что серьезно нарушает правильное функционирование печи. Дрова в таком случае расходуются намного быстрее, а из воздуховода начинает просачиваться дым. При укладке поленьев запрещается перекрывать участок, где приварен дымоход.

На дрова насыпают слой щепок, опилок или измельченных веток. Сверху на них нужно положить пропитанную керосином старую ткань или бумагу. На топливной закладки впритык устанавливается поршень и надевается крышка. Для поджигания дров нужно поджечь кусок ветоши или бумаги, и забросить его внутрь через воздушную трубу. Спички в этом случае неэффективны, так как они гаснут, не успев достичь топлива. После загорания дров делают паузу в 15-20 минут, дав им хорошо разгореться. Когда пламя наберет силу, задвижку на воздушной трубе следует закрыть: таким образом Бубафоня переводится в основной рабочий режим.

Как увеличить КПД пиролизной печи

В основном КПД Бубафони снижается из-за неравномерного нагрева ее корпуса; это приводит к ухудшению эффективности теплообмена прибора с окружающим пространством. Существует довольно простой способ оптимизации процесса с помощью гофрированного металлического листа. Из него изготовляется импровизированная рубашка для корпуса: ее фиксируют поверх баллона сваркой или скрутками.

Благодаря этой модификации восходящие конвекционные потоки получают возможность лучше формироваться. При этом холодный воздух будет поступать снизу ребер, а нагретый -выталкиваться вверх. Для этих же целей применяется обкладка корпуса кирпичом. Воздвигнутые таким образом боковые стены начинают аккумулировать исходящее от печи тепло, равномерно отдавая его в окружающее пространство.

Еще одним популярным вариантом увеличения эффективности пиролизной печи является котел Бубафоня с водяной рубашкой. Чаще всего водяной контур изготовляют из металлической бочки или ящика, заливая в них воду. Поместив внутрь изготовленной конструкции раскаленную Бубафоню, можно добиться нагревания воды и пустить ее внутрь отопительной системы. Таким образом удается обзавестись своеобразным бойлером для обогрева обширного помещения.

Создавая водяную рубашку, необходимо принять все необходимые меры, чтобы сделать ее максимально надежной. Если для этих целей используется ящик, он должен быть качественно проварен, во избежание протечек. Все швы желательно уплотнить термостойким герметиком. Рекомендуемая толщина стального листа для изготовления водяного контура – не менее 3 мм. Сверху ящик лучше всего закрыть крышкой с ручками. Печь Бубафоня длительного горения с водяной рубашкой может дополнительно оснащаться теплообменником, состоящим из тонких трубок.

Существует несколько полезных советов для более качественной и безопасной эксплуатации печи из газового баллона длительного горения:

• Установку прибора в помещении лучше всего проводить на лист металла.
• Пространство вокруг печи необходимо освободить от любых легковоспламеняющихся предметов.
• При розжиге топлива не рекомендуется злоупотреблять горючей жидкостью.
• Корпус изделия довольно сильно раскаляется, поэтому при обслуживании обогревателя необходимо облечься в толстые перчатки.
• Чтобы погасить пламя, закрывается заслонка на воздушной трубе.
• Красить детали Бубафони категорически запрещается.

чертежей, самый эффективный вариант

Отопительные агрегаты могут длительное время отапливать здание после одной заправки топливом. Четыре-пять килограммов дров не горят, а тлеют и выделяют газ, который дополнительно горит и дает тепло. Домовладельцы строят печь длительного горения своими руками, чертежи наиболее эффективной модели можно найти в интернете, заказать у специалистов по монтажу отопительного оборудования.

Содержание

1. Описание и типы печей длительного горения
2. Печь классическая
3. Шахтная печь
4. Подовая печь
5. Газогенераторные печи
6. Особенности конструкции и принцип действия
7. Материалы и инструменты
8. Расчет основных параметров

9000 7 Размер печи

9. Толщина материала
10. Параметры стального блина
11. Параметры выпускной трубы
12. Размеры трубы подачи воздуха
13. Подготовка к работе
14. Печь своими руками
15. Печь Бубафоня из газового баллона
16. Печь кирпичная длительного горения
17. Как модернизировать печь
18. Модернизация печи «бубафоня»
19. Модернизация печи кирпичной
20. Особенности эксплуатации

Описание и виды печей длительного горения

Долго- горящие печи спасают теплоноситель за счет дожигания выделяющихся при горении газов

Агрегат удобен в использовании, так как после загрузки можно долго не открывать топку. В процессе сжигания дров или угля выделяется горючий газ, который собирается в камере, где догорает и выделяет энергию.

Такие устройства используются в частных домах, дачах, гаражах, предприятиях.

По функциональному назначению печи делятся на оборудование для отопления, приготовления пищи, используются комбинированные варианты. Материал металл, чугун, кирпич. Для круглогодичного использования лучше выбрать кирпичный очаг комбинированного действия. Хорошим вариантом будет самодельная печка-бубафоня из газового баллона.

Печь Classic

Сложная конструкция предполагает наличие внутренней угольной камеры сгорания. Он снабжен соединенной с колпаком камерой для дожигания выбрасываемых газов.

Топливо воспламеняется снизу, газы попадают в колпак и догорают. Классический проявляется в проталкивании горючих газов через массу топлива в камеру, куда подается воздух. К таким типам относятся печи: булерьян, печь Бутакова.

Шахтная печь

В агрегате зона горения смещена в зону колосника. Газы выходят через соседний отсек, где они сгорают и выделяют тепло. Лучший материал – кирпич.

В состав входят:

• кокошник для загрузки шихты, отвода газов;
• шахта печи;
• стеклярус;
• Копье для подачи газа.

Оборудование имеет высокий коэффициент полезного действия и большую производительность.

Подовая печь

В ней топливо поджигается сверху, огонь движется вниз. Воздух подается под обожженный слой по специальным каналам. Простая и эффектная конструкция выработана во множестве моделей, которые легко сделать своими руками.

Газогенераторные печи

Обеспечивает медленное сжигание газов, выделяемых на основе пиролиза. Древесное топливо сгорает под действием тепла и небольшого количества кислорода с выделением горючих газов. В агрегате должен быть теплообменник. Подходит для отопления с одним или двумя контурами.

Конструктивные особенности и принцип работы

Топлива для пиролизных котлов и печей

Преимуществами оборудования являются высокий КПД, отсутствие сложной автоматизации, энергонезависимость, безопасность по сравнению с котлами, работающими на газе и жидком топливе. Установки пиролиза дают полезную цифру 90%. Печи длительного горения показывают результат 75 — 80% за счет взаимодействия корпуса с водяными трубами теплообменника.

Недостатком является высокая стоимость готовых блоков.

В топку закладывают дрова, которые быстро прогорают. Для протопки котла, дымохода необходим период интенсивного горения (1 час). Затем печь доверху загружают топливом, плотно закрывают дверцу, закрывают задвижку, чтобы минимизировать подачу воздуха и тягу. В этих условиях обеспечивается хорошее горение с выделением горючего газа.

Умная печь работает на угле или буром угле, торфе, можно использовать дрова различных пород и отходы деревообработки. Гранулы и брикеты изготавливают из опилок, стружки. Используют современные виды в виде поддонов и евродеревян. Есть котлы, переделанные на жидкое топливо.

Материалы и инструменты

Печь длительного горения от старого газового котла

Используют железные бочки, газовые баллоны (50 — 100 литров). Канал подачи воздуха выполнен из стальной трубы, канал дымоудаления – из железа или керамики. Для крышки возьмите листовую сталь 3 – 5 мм. Подготовьте дверь и петли для нее. Водяной контур выполнен из листового железа и двух труб с резьбой.

Для работы необходимы сварка, болгарка, дрель, напильник, молоток, наковальня, измерительный инструмент.

Расчет основных параметров

Показатели выбраны для эффективного использования зоны загрузки дров, золосборной камеры. По параметрам определяется, что зона дожигания выделяющихся газов работает эффективно. Для корпуса подбирается правильная толщина металла, чтобы продлить срок службы.

Размер печи

Высота печи изготавливается не более 1,0 м, от этого показателя зависит время работы оборудования. В высокую конструкцию неудобно загружать брикеты, она не обеспечивает эффективной тяги, и горение затухает.

Диаметр выбирается с соблюдением соотношения пропорциональности от 1:3 до 1:5 (высота, сечение соответственно). Оптимально работает печь диаметром около 0,3 м. Узкие камеры не рекомендуются, так как воздух из них затягивается в трубу, что снижает мощность самоделки.

Толщина материала

Печь длительного горения из двух баллонов

Критерий важный, так как тонкий металл корпуса выгорит быстрее. Выбирайте сталь для стен печи толщиной не менее 5 мм. Этот параметр особенно важен для версии котла с водяным теплообменником.

Тонкие стенки до 5 мм способствуют потере мощности, падению температуры, снижению интенсивности дожигания газов. В результате снижается выделение тепла.

Параметры стального блина

Железный элемент одновременно служит перегородкой и нагревательной площадкой для розжига пиролизных газов. Оптимальный размер – это когда зазор от внешней кромки до внутренней поверхности агрегата составляет 5% от общего диаметра.

Параметры выпускной трубы

Чаще изготавливаются из стальной трубы круглого сечения для отвода продуктов сгорания топлива и газов, отвода конденсата. Избегайте использования квадратных секций, чтобы уменьшить накопление сажи.

Диаметр выпускного патрубка принимают на уровне 80 — 100 мм.

Размеры трубы подачи воздуха

Для конструкции самодельной печи используется металлическая труба, диаметр которой превышает 50 мм. Чаще всего ставят 70 – 80 мм. Труба приваривается посередине стального круга, совпадая с его отверстием. В результате получается элемент, который называется поршнем.

Подготовка к работе

Предварительно вырезать железные заготовки по эскизу, подготовить детали ручек, решетки. Подставка сделана из кирпича, сечение которого больше корпуса на 30 см. Металлическая накладка изготавливается путем приваривания к цилиндру уголков или стержней.

Печь размещают не ближе 1,0 м к стене с учетом необходимости теплоизоляции корпуса.

Печь своими руками

Для изготовления печи нужен сварочный аппарат

Используйте любой стальной контейнер с требуемой толщиной стенок. Чаще всего используется металл, иногда умельцы строят печи из кирпича. Железные конструкции имеют то преимущество, что их можно переставлять по мере необходимости.

Плита Бубафоня из газового баллона

Верх емкости срезан болгаркой в ​​месте закругления стенок баллона, деталь используется как крышка. Для устойчивости к срезу приваривается полоска железа.

Для нагнетательного поршня из стали вырезается круг, чтобы он мог проходить внутри цилиндра, посередине формируется отверстие 5 см. Трубка подачи воздуха приварена к отверстию. К обратной стороне крест-накрест приварен швеллер. Сверху и сбоку устанавливается дымоход, срезанные швы зачищаются болгаркой. Печка длительного горения своими руками из газового баллона готова.

Кирпичная печь длительного горения

Кирпичная печь длительного горения

Такая печь выглядит наиболее выигрышно, но требует больших трудозатрат при строительстве и больше времени.

Прочный фундамент строится независимо от основания дома; его размеры превышают размеры печки на 20 см с каждой стороны. Под подошву делается песчано-гравийная подсыпка, укладывается слой рубероида.

После бетонирования печь можно ставить на 28 дней. Верх фундамента изолирован от кладки рубероидом в 3 слоя, уложено жаростойкое покрытие из асбеста и стеклокерамических материалов.

Расположение кирпичей в каждом ряду необходимо для обеспечения эффективной работы конструкции. Заказные чертежи можно найти в Интернете, где указан способ укладки каждого яруса.

Газы внутри движутся не только вертикально, но и проходят горизонтально. Правильная кладка рядов увеличивает плоскость соприкосновения дыма и кирпича, увеличивает отдачу тепловой энергии.

Как модернизировать печь

Модернизация — это удобство использования. Железная печка много весит (150 — 160 кг), и чтобы очистить ее от золы, ее надо перевернуть. Усовершенствование заключается в установке дверей, через которые можно удалять остатки горения.

Модернизация печи «бубафоня»

Особенность агрегата — отсутствие зазоров и герметичность, поэтому при установке дверок необходимо делать утепление. Сначала в проем ввариваются железные борта, затем используются термостойкие уплотнители.

Крестообразные участки канала под днищем поршня заменены металлическими пластинами для улучшения воздушного потока. Так поток не будет закручиваться, а будет ритмично распределяться в топочной камере.

Модернизация кирпичной печи

Треугольная печь предназначена для установки в углу комнаты. На кладку уйдет меньше кирпича, что сэкономит деньги хозяина.

Второй вариант — установить разделительную заслонку для переключения между летним и зимним режимом работы.

Особенности эксплуатации

Время горения регулируется заслонкой приточного воздуха

Уменьшить количество подаваемого воздуха для уменьшения скорости прогорания дров. Конденсата можно избежать, сделав меньше оборотов дымохода.

Содержание влаги в загруженном топливе не должно превышать 25%. Не открывайте дверь во время горения, чтобы не допустить попадания угарного газа в помещение.

Дважды в месяц необходимо протопить агрегат на максимальном режиме, чтобы выжечь шлаковые отложения на внутренних стенках. КПД печи будет выше, если использовать дрова большого размера.

Печь Бубафоня длительного горения: чертежи, схема, фото

Печь длительного горения Бубафоня. Печь Бубафоня своими руками: чертежи, размеры, схема, фото, видео.

Продолжаем тему и в этот раз рассмотрим печь с очень оригинальным дизайном, печь называется Бубафоня.

Такое оригинальное название ей дали пользователи форума, где в 2008 году проект печи представил мастер с ником Bubafonja.

Печь действительно заслуживает внимания, ее конструкция предельно проста, печь работает на любых дровах, это могут быть не только дрова, но и опилки, щепа и ветки.

Из обычного газового пропанового баллона можно сделать Бубафоню и обогреть ею почти за копейки — теплицу, дачу, подсобные помещения, бокс или гараж.

Бубафоня действительно печь длительного горения; на одной загрузке дров время горения в этой печи в зависимости от породы дров составляет 5-8 часов. В обычной печи такое количество дров сгорит за час, и большая часть тепла просто уйдет в дымоход, а в бубафоне такое же количество дров будет гореть в 5-6 раз дольше и тепло будет поступать равномерно в комнату, а не вылететь в дымоход.

Печь Бубафоня схема и принцип работы.

Конструкция печи состоит из нижней основной камеры первичного сжигания, в которой сгорают дрова, точнее тлеют дрова и верхней вторичной камеры, где догорают выделяющиеся при тлении дров пиролизные газы.

Камеры разделены подвижным поршнем, который упирается в древесину и фактически образует две камеры, нижнюю для сжигания древесины и верхнюю для выгорания пиролизных газов. Благодаря такой конструкции топливо сгорает полностью и максимально отдает тепло.

Подача кислорода в нижнюю камеру идет через поршневой патрубок, по мере горения дров поршень прогибается под собственным весом и таким образом не дает древесине получать много кислорода и быстро гореть.

Интенсивность горения в топке регулируется заслонкой на вентиляционной трубе поршня, чем больше отверстие, тем больше поступает кислорода и интенсивнее прогревается топка и наоборот, если заслонка закрыта, интенсивность горения будет меньше, и топливо будет гореть дольше.

Печь Бубафоня чертежи и размеры.

Бубафоня — это самодельная печь и здесь особой точности в размерах не требуется, главное соблюдать конструкцию самой печи.

На рисунках ниже представлены чертежи и размеры Бубафони из газового баллона.

Печь Бубафоня своими руками.

Конструкция печи предельно проста, Бубафоня состоит из следующих частей:

• Рамка.
• Крышка корпуса.
• Поршень с трубкой.
• Дымоход.

Можно и из бочки сделать печь длительного горения, но надо смотреть на толщину металла, тонкостенная бочка быстро прогорит.

Баллон с газом пропан идеально подходит для изготовления Бубафони, толщина металла у баллона 3 мм, что вполне достаточно для таких температур.

Плита Бубафоня из газового баллона.

Корпус печи.

Достаточно срезать болгаркой верхнюю часть цилиндра, проделать в крышке отверстие для поршневой трубы и корпус печи готов.

Поршень печи.

Диаметр газового баллона 300 мм, значит для изготовления поршня понадобится металлический диск диаметром около 270 мм.

Поршень должен свободно перемещаться по трубе, небольшой зазор между диском поршня и стенками печки обеспечивает выход пиролизных газов в верхнюю камеру

Для поршня также понадобится труба диаметром 60 – 80 мм и длиной 900 мм.

Труба должна быть приварена к центру диска; сначала в центре диска необходимо сделать отверстие, равное внутреннему диаметру трубы.

На верхней части трубы желательно сразу сделать заслонку для регулирования интенсивности горения в топке.

Особенностью конструкции поршня являются его нижние опоры, препятствующие полному давлению плиты поршня на тлеющие дрова. Нижние опоры плиты можно сделать из уголка или полос металла 40 мм.

Печной дымоход.

Дымоход состоит из металлической трубы диаметром 120 — 160 мм, дымоход меньшего диаметра использовать не рекомендуется, это уменьшит тягу в дымоходе, он быстро забьется сажей, печь будет начать курить в комнате.

Труба дымохода вварена в верхнюю часть боковой стенки цилиндра, для обеспечения хорошей тяги необходимо избегать прямых углов на изгибах трубы дымохода и использовать как можно меньше изгибов. Дымоход желательно сделать разборным, чтобы его было удобнее чистить от копоти.

Печь Бубафоня с водяной рубашкой.

Чтобы получить больше тепла от печи, на дымоход можно установить водяную рубашку и соединить ее с системой труб и радиаторами. Циркуляционный насос обеспечит циркуляцию воды в системе отопления.

Печка самодельная Бубафоня.

Основной недостаток такой печи — неприглядный внешний вид, такую ​​печь можно разместить в мастерской или гараже, но не в жилом доме.
