Печь и камин в одном своими руками: порядовка кладки, пошаговая инструкция, комплектация, чертеж как сделать дымоход из кирпича

Печь-камин своими руками (68 фото): кладка и облицовка

Многие люди задумываются над тем, как сделать печь-камин. В данной статье представлены секреты от профи, с помощью которых вы сможете самостоятельно создать данное сооружение.

Особенности

Печь-камин пользуется большим спросом на протяжении многих лет. Данный предмет способен подарить интерьеру роскошь и благородство. Кирпичные сооружения завоевали широкую аудиторию, так как они воплотили в себе лучшие качества от камина и от печи.

Чтобы убедиться в том, что печь-камин подходит вашему помещению, ознакомьтесь с достоинствами изделий:

• С помощью данных изделий вы можете осуществлять не только отопление дома, но и заниматься приготовлением пищи.
• Возможность сократить траты по электроэнергии и газу. Камин подходит для загородных дач, так как построенное сооружение может использоваться в качестве единственного источника тепла.
• Изделие может выступать в роли декоративного предмета. Вы сможете любоваться теплым пламенем и проводить рядом с ним свои вечера.

Также печь-камин обладает некоторыми особенностями, которые отличают ее от других сооружений.

Устройство имеет два режима работы:

• Печь. В данном случае дым устраняется по вспомогательным дымоходам, расположенным по двум сторонам сооружения. Они соединяются рядом с топкой и входят в печь в виде единого канала. С помощью такого способа производится нагрев изделия.
• Камин. В этом режиме подача дыма осуществляется в специальный сборник с дальнейшим перемещением по заднему каналу. В случае, если вы оставите задвижку открытой, дым сможет свободно проникнуть в дымоход и устраниться на улицу. Нагрев печи в данный момент не осуществляется.

Если вы являетесь обладателем печи-камина, следует регулярно производить чистку изделия. Значительная доля сажи собирается под топкой, поэтому потребуется оборудование специальной дверцей, которую можно будет открывать при очистке.

Печь-камин – это удачная комбинация нескольких функций. Данное сооружение оптимально подходит для загородных дач, так как с его помощью вы сможете оперативно нагреть помещение, а тепло будет сохраняться в течение длительного времени.

Виды

Существует несколько разновидностей печей-каминов. Они могут отличаться в зависимости от своего расположения в доме.

Существуют два варианта:

• Встроенные. Такие сооружения позволяют сэкономить свободное пространство, но их создание следует планировать на момент возведения дома.
• Пристенные. Они могут устанавливаться в любой момент. Вам потребуется только организация дымохода.

Также есть различия по форме конструкций:

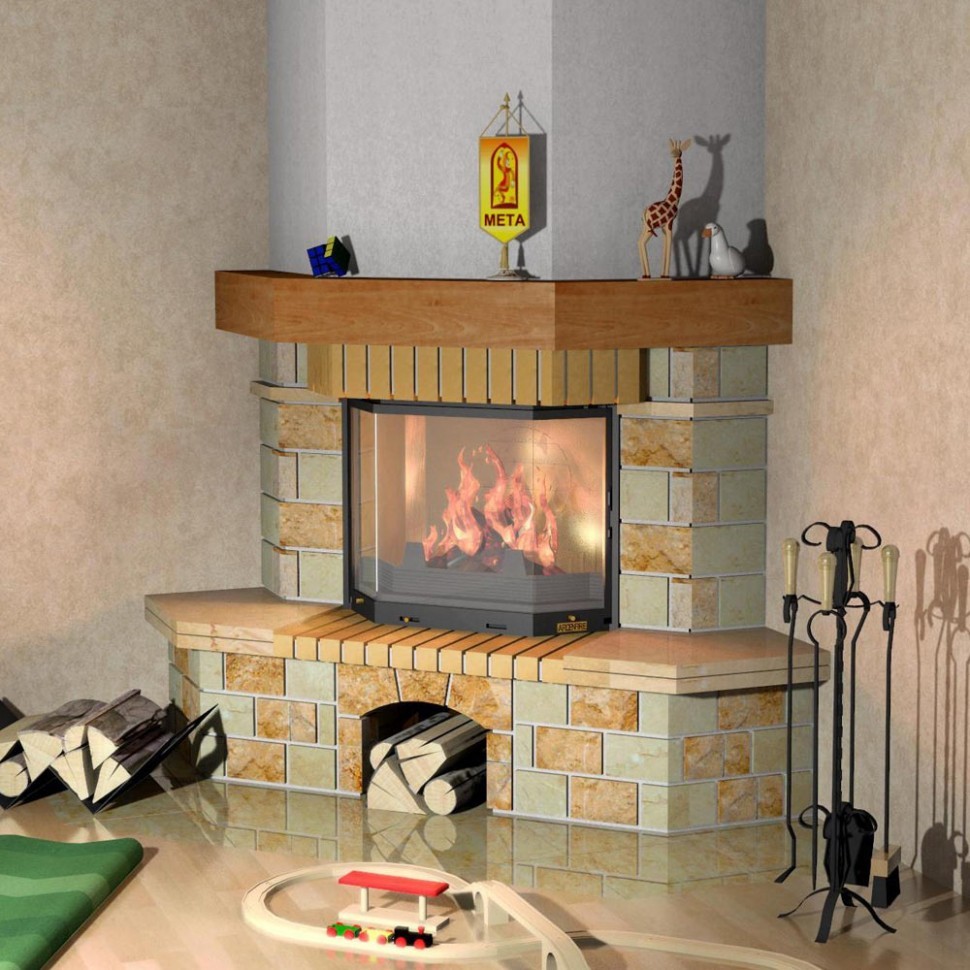

• Угловые печи-камины. Такая разновидность часто практикуется на небольших дачах. Благодаря своей компактности они оптимально подходят для расположения в небольших комнатах.
• Фронтальные. Данные печи-камины требуют больше свободного места, поэтому их можно устанавливать в помещениях с достаточной площадью.

Печи-камины могут изготавливаться из разных материалов. Выбор материала следует осуществлять со всей серьезностью, так как данный вопрос решается на самых начальных этапах.

Существует не так много материалов для изготовления печи-камина:

• кирпич;
• сталь;
• чугун.

Кирпичные

Устройства относятся к категории классических конструкций. Большинство владельцев домов и дач выбирают именно данный вариант. Однако существует несколько нюансов, которые наделяют создание изделий из кирпича неудобствами.

К числу недостатков можно отнести:

• необходимость крепкого основания из бетона;
• слишком сложная порядовка для неопытного строителя;
• стоимость материалов и временные затраты обойдутся дороже, чем изготовление чугунных изделий.

Стальные

Печи-камины считаются недорогими изделиями, которым не нужно создание массивного фундамента. Вам будет достаточно организовать несгораемую площадку, на которую в будущем будет установлено сооружение. Площадка должна обладать большими параметрами, чем сама печь.

Площадку можно сделать из следующих материалов:

• керамогранит;
• кафельная плитка;
• пластины из стекла;
• пластины из стали.

К числу недостатков можно отнести быстрое остывание и нагревание.

Чтобы улучшить характеристики данных сооружений, их покрывают дополнительно материалом. Можно в качестве облицовки воспользоваться искусственным камнем.

Чугунные

Печи-камины отличаются солидностью и увесистостью. К числу профессиональных моделей относятся изделия, которые футерованы шамотом с внутренней части.

К числу достоинств можно отнести:

• медленное прогорание;
• устойчивость к коррозии;
• длительное сохранение тепла.

«Шведка»

Также пользуется спросом печь «шведка». Она часто используется в качестве источника отопления для загородных особняков. На рынке присутствует множество вариаций конструкций, поэтому каждый желающий сможет подобрать оптимальный для себя вид. «Шведки «могут обладать большими размерами или наоборот, маленькими, изготавливаться из разных материалов.

Большинство людей выбирает для своего дома именно печь-камин такого типа, так как такое сооружение дарит интерьеру комфорт и уют. Изделие согревает домочадцев холодными вечерами, а также используется в качестве средства для приготовления пищи. Такую конструкцию выбирают люди, которые ценят отдых неподалеку от открытого пламени. Некоторые пользователи украшают изделия декоративной подсветкой, чтобы придать дому дополнительный уют.

Неоспоримым достоинством такой печи является то, что она способна нагреться за короткий срок и быстро организовать в комнате необходимые климатические условия. Также ей свойственен высокий уровень отдачи тепла и отличные показатели производительности в сравнении со скромными размерами.

Широко распространены печи-камины, оборудованные барбекю. Такие изделия должны располагаться на улице. Они представлены в виде небольшого сооружения, изготовленного из кирпича. В нем должен располагаться открытый портал, в котором будет производиться жарка.

Можно выбрать варианты с подсветкой, чтобы улучшить видимость готовки.

Материалы и инструменты

Для создания печи-камина вам потребуется набор инструментов, который есть не у каждого человека дома.

Список необходимых компонентов состоит из следующих позиций:

• молотка, оборудованного киркой;
• метелки из мочала;
• уголка;
• отвеса;
• специального печного молотка;
• пассатижи;
• резинового молотка;

• зубила;
• кельмы или мастерков разной формы и размера;
• отрезка трубы из металла;
• строительного уровня;
• деревянной лопаточки;
• чертилки;
• рашпиля;
• расшивки.

Для удобства нужно подготовить сито, в котором будет протираться раствор. Использование данного компонента обязательно, так как смесь обязана быть тонкой. Создайте козелки. Вам понадобится два элемента.

Козелки – это особый тип лестницы, который способен использоваться в паре, применяться в роли отдельного элемента или выступать в качестве подставки для настила. На такой конструкции удобно находиться при работах на высоте, а также пользоваться емкостью под раствор. Рядом вы сможете расположить кирпичи для работы. Создание двух козелков поможет вам повысить комфорт во время строительных работ.

Для строительства печи следует купить огнеупорный кирпич красного цвета. Количество материала вы сможете посчитать с помощью чертежа, на котором будут отображаться все элементы. Для укладки пространства вокруг топки вам потребуется жаростойкий кирпич белого цвета. В работе следует использовать специализированные сухие составы, созданные для укладки камина или печи. Такую смесь можно приобрести в любом строительном магазине.

Если вы не желаете тратиться на специальные смеси, можно воспользоваться стандартными материалами, которые представлены в виде песка, глины, щебня и цемента.

Также для работы вам потребуются:

• листовые компоненты из стали, толщина которых составляет 2-3 мм;
• уголки размером 30*30, 50*50 мм;
• стальная проволока, диаметр которой 3 мм. Данный элемент потребуется для фиксирования деталей из чугуна.

Приобретите дополнительно дверцы для поддувала, очистные окошки, топку, варочную плиту и колосник. Данные компоненты должны изготавливаться из чугуна.

Для обеспечения пожарной безопасности вам потребуются термоизоляционные материалы. Вы можете использовать асбестовые плиты, ГКЛ, базальт. Они должны располагаться между стенами печки и иными поверхностями, которым следует обеспечить термостойкий слой.

Если вы решили оборудовать печь бойлером, займитесь изготовлением металлической емкости, коробкой для топки и дверцы, на которой присутствует жаростойкий тип стекла.

Для облицовочных работ вам потребуется штукатурка, герметик, плиточный клей, если вы планируете оформление плиткой. Пользуется популярностью клинкерная плитка, а также отделка из оникса. При выборе клеящего материала обратите внимание на термоклей «Профикс», который показывает отличные результаты в строительных работах. Ему не страшно воздействие высоких температур.

Некоторые пользователи решают создать своеобразную мозаику, которая представляет собой два или более материала на одном объекте.

Изготовление

Для тех, кто обладает хотя бы базовыми навыками в строительстве, не составит труда сделать печь-камин своими руками. Создание сооружения состоит из нескольких шагов, с которыми следует ознакомиться.

Пошаговая инструкция для начинающих по созданию печи-камина содержит в себе несколько этапов.

Подготовка места

В первую очередь, вам потребуется решить, в какой части загородного дома будет располагаться будущая конструкция. Учитывайте, что в выбранном участке будет находиться дымоходная труба. Если установка печи-камина производится рядом с деревянной стеной, вам потребуется обеспечить поверхность специальной прокладкой, которая обладает устойчивостью к повышенной температуре. В качестве прокладки можно использовать асбестовую плиту, кирпич, лист металла, ГКЛ или же керамоплитку. Некоторые люди выбирают комбинированный вариант, который состоит из разного сырья.

Сооружение, устанавливаемое по центру комнаты, обладает достоинствами, которые заключаются в зонировании пространства. Как правило, участок печки, на котором присутствует каминная топка, располагается на стороне спальни или зала. Варочная сторона выводится на сторону кухонной зоны. Если вы решите поделить пространство не только с помощью возведенного сооружения, но и перегородками, вам потребуется обеспечить безопасность жаростойким материалом.

Не забывайте про меры безопасности на участках, через которые проходит дымоходная труба. Вы можете воспользоваться асбестовыми плитами, которые укладываются в несколько слоев.

Выберите подходящий вам тип изделия и оцените, как оно будет смотреться на новом месте. Оценка производится с помощью замеров и нанесения отметок на поверхность пола, стен и потолка. Помимо внешности печи-камина, габаритов, вам потребуется разработать схему будущей конструкции, которая носит название «порядовка».

Проверка купленных материалов

Проверьте качество приобретенных отделочных материалов и инструментов. Уделите отдельное внимание кирпичу. На данном материале не должны присутствовать трещины. Исключением могут быть только куски кирпичей.

Глина также должна подлежать проверке. Чтобы сделать данную манипуляцию, необходимо осуществить замес небольшой доли раствора. После этого нужно сложить маленький столбик из кирпичей и оставить его на 12 часов. По истечению времени проверьте конструкцию на прочность.

Создание фундамента

При создании данного элемента следует учитывать, что габариты его должны быть на 15 см больше, чем параметры будущего сооружения.

Перед строительными работами вам потребуется демонтировать полы. Если под полами находится мягкая почва, фундамент заливается на глубину в один метр.

Руководство по заливке фундамента:

• Сделайте опалубку при помощи простых досок.
• Затем воспользуйтесь металлической арматурой, которая выкладывается вдоль и поперек опалубки.
• Полученную конструкцию следует залить раствором из цемента и накрыть пленкой из полиэтилена.
• Снимать пленку можно спустя 12 часов. После этого потребуется разобрать частично опалубку. Полностью разбирать конструкцию не следует, так как поверх нее будет располагаться новая опалубка, которая будет выступать в роли тумбы.

• Спустя еще 12 часов следует осуществить закладку опалубки бутовым камнем.
• Теперь можно приступать к разборке опалубки и засыпанию приямок землей. Подождав некоторое время, вы сможете приступать к укладке кирпичей. Осуществляя порядовку, специалисты рекомендуют воспользоваться сухой кладкой, которая исключит ошибки, приводящие к тому, что вам потребуется переделать конструкцию.
• Вам останется только убрать пленку и решить, где будут располагаться углы фундаментальной основы. Для этого вам потребуется использование отвеса.

После того, как вы осуществите данные этапы, можно приступать к кирпичной кладке. После нее следует изучить материалы для отделки, с помощью которых будет производиться облицовка сооружения.

Чертежи

Любые строительные работы должны начинаться с создания чертежей. Кладка кирпичей также сопровождается схемой-порядовкой.

Во время добавления в раствор глины следует соблюдать меру. Если вы превысите пропорции, качество кладки понизится. Придерживайтесь нормативов, согласно которым толщина одного слоя не должна превышать 4 мм.

Чертежи порядовки состоят из следующих рядов:

• В первые два ряда закладывается основание сооружения.
• Выкладка третьего слоя состоит из дымового канала, прочистки и поддувала.
• На четвертом и пятом слое будет продолжаться выкладывание канала.
• В шестом слое следует использовать шамотные кирпичи, которые используются для создания дна топки. Данный материал на чертеже следует обозначить желтым цветом. Кладка шамотом осуществляется вплоть до девятого ряда. На этом же слое будет осуществляться монтаж колосника.
• Десятый и двенадцатый ряд выкладывается идентичным образом.

Не забудьте создать отверстие для топки, которое должно располагаться в передней части конструкции.

• Тринадцатый ряд состоит из монтажа дверцы.
• В четырнадцатом слое будет осуществляться выкладка кирпичного свода, который должен располагаться вертикально.
• Пятнадцатый слой – это выравнивание созданного свода. На следующем ряду потребуется монтаж каминной полки, а последующие два слоя будут служить в качестве перекрытия для топки. Если вы сделаете все действия грамотно, сможете получить извилистый канал. Такая особенность конструкции позволит дыму нагревать все стены сооружения.

• Девятнадцатый ряд содержит в себе монтаж заслонки для левого канала. Последующие семь слоев будут заключать в выкладке стен и дымохода.
• Двадцать седьмой ряд состоит из монтажа металлической плиты, которая будет выступать в качестве опоры всего сооружения.
• Следующие два слоя выступают в качестве перекрытия изделия. Данный участок следует выкладывать с помощью красных кирпичей. С одной стороны следует оборудовать колодец под дымоход. Следите за тем, чтобы он обладал подходящей высотой. Все последующие кирпичи обязаны перекрывать прошлые таким образом, чтобы образовалась перевязка. Нижние кирпичи будут перекрываться верхними. За счет такой последовательности вы получите крепкую фигуру. Вторую заслонку нужно располагать на втором слое колодца.

Когда вы закончите создание скелета сооружения, вам останется только монтировать бойлер, который будет располагаться в топочнике печи. Не забудьте про монтаж термостойкой дверцы. За счет данных компонентов вы сможете обеспечить циркуляцию тепла в печи.

На данном этапе строительные работы считаются законченными. Вам останется только высушить сооружение при помощи нескольких топок. Действуйте осторожно, так как вы проводите тестирование изделия. Затем можно приступать к облицовке печи-камина, если у вас есть такое желание.

Советы и рекомендации

Данные рекомендации помогут вам подробнее ознакомиться с процессом создания печи-камина, а также предотвратить ошибки, которые могут возникнуть на начальных этапах.

Советы от мастеров:

• К выкладке фундамента следует отнестись со всей серьезностью. Данный элемент выступает в качестве основы будущего сооружения.
• Участок, в котором дымоходная труба будет соприкасаться с потолком, следует покрыть при помощи изолирующих материалов, чтобы исключить возгорание потолка.
• Обеспечьте закрытие топливника. Данное условие является обязательным.

• Во время строительства осуществляйте контроль горизонтальности и вертикальности сооружения. Для этого вам потребуется строительный уровень и отвес.
• Дверца из прозрачного стекла должна обладать устойчивостью к высоким температурам. Если вы поставите обычное стекло, от воздействия жара оно рассыплется.
• При кладке кирпича следует уделять внимание не только облику новой печи, но и внутренней части. Внутри не должны присутствовать отвисшие куски цемента, щели и зазоры. Данные составляющие способствуют понижению тяги, что приведет к повышенному оседанию золы и сажи.

Самостоятельное строительство печи-камина является доступным мероприятием даже для новичка.

Если вы не уверены в своих силах, вы всегда сможете обратиться к специалистам или пройти обучение строительству. Стоимость курсов способна окупить возможные расходы на услуги специалистов.

О том, как сделать печь-камин, смотрите в следующем видео.

Строительства совмещённых конструкций на примере печи и камина

В больших загородных домах предостаточно место для каминов любой конструкции. А вот в дачных домах с небольшой площадью надо устанавливать отопительные приборы, соотносительно с размерами здания. Мы можем предложить несколько вариантов и рассказать про печи камины, как осуществить строительство небольших совмещённых конструкций для дачи.

В небольшую печь камин входят два совмещённых друг с другом отопительных прибора. Её конструкция имеет три достоинства: простота, компактные размеры и неплохие теплотехнические характеристики благодаря чему именно её выбирают садоводы-любители для установки в своих дачных домиках. Строительство этого устройства решит несколько задач: обогреет помещение и создаст условия для приготовления пищи.

Печь камин на даче

Компактная печь камин

Для печи камина чтобы начать строительство понадобятся следующие материалы и приборы:

• обыкновенный красный кирпич- 200 штук;
• огнеупорный кирпич-35 штук;
• стальной уголок 45 х 45 х 4 мм- 1,5 метра;
• листовая сталь – 1,8 квадратного метра;
• колосниковая решётка – 1 штука;
• поддувальная дверка – 1 штука;
• топочная дверка – 1 штука;
• дымовая задвижка – 1 штука;
• прочистная дверка – 1 штука;
• чугунная плита с одной конфоркой – 1 штука.

Также необходимы будут точные чертежи.

Достоинства

Лучше всего построить камин в перегородке между помещениями, получиться, что это устройство будет прогревать сразу две комнаты. В добавлении ко всем своим достоинствам печь может быть оборудован своими руками кухонной плитой для приготовления пищи.

Конструкция

Состоит она из кирпичного основания и дымосборника, который выкраивается из металлического листа. В конструкции камина не предусмотрено наличие колосниковой решётки, поэтому необходимо уложить в очаг металлическую решетчатую подставку и укладывать топливо на неё. Так, оно будет более качественно прогорать. На этом видео показано строительство и пошаговые чертежи.

Кладка

Строительство печей и каминов начинается с фундамента. В нашем случае необходимо устроить фундамент своими руками из больших бутовых камней, заложив его на глубину до 1 метра. Вниз фундамента нужно уложить слой песка и тщательно уплотнить его с помощью трамбовки. Поверх песка выкладывать слои бутового камня, закрепляя каждый из них на раствор. Поверх фундамента устроить двух — трёхслойную изоляцию из толя. Строительство в домах кирпичных печей и каминов ведётся строго по рядам. Особенности кирпичной кладки печи камина заключаются в следующем:

В 1-м ряду необходимо выложить площадку под место для сгорания топлива, укладывая кирпичи на ребро.

2-й + 7-й ряды выложить целыми кирпичами.

На 2-й ряд установить поддувальную дверку и закрепить её третьим рядом кирпичей.

В 5-м ряду установить колосниковую решётку для топливника.

В 6-7-м рядах установить дверку топки и закрепить её с помощью вязальной проволоки.

В 8-м ряду выполнить перекрытие топочного отверстия; установить чугунную плиту с одной конфоркой.

Для создания опорной основы кирпичи девятого ряда подрубают на пару сантиметров

В 14-м ряду устроить основу под варочную камеру из уложенного плашмя кирпича с применением полос стали и нержавеющих уголков.

В 15- 16-м рядах, где осуществляется третий  дымооборот, привязать дымосборник камина к приставной кирпичной стенке печи посредством задвижки камина. Стык между отопительным щитком и дымосборником  надо сделать герметичным. В качестве герметика используют асбестовый шнур, стеклоткань или глину. К глине в качестве армирующего материала рекомендуют добавлять измельченный асбест. Современные мастера это не делают, используют другие армирующие материалы.

В 24-м ряду в дымоходе установить печную задвижку.

После постройки этого печного устройства необходимо помнить о последовательной установке задвижек камина и печи. Если вы разжигаете камин, а в это время печь не работает, то открывайте обе задвижки. Только при открытии двух задвижек будет присутствовать тяга. А чтобы тёплый воздух не утекал через каналы печи, хорошо закрывают дверцы топки и поддувала. Кроме того, следует не забывать о том, что изготовленный дымосборник камина во время его топки, сильно раскаляется, и прикоснувшись к нему, вы получите серьёзные ожоги. Для его отделки рекомендуется использовать только термостойкие лакокрасочные изделия.

Печь «Шведка» с камином

Печь с камином «Шведка»

Печь «Шведка» с камином идеально подходит для дачи. Она надёжна, долго прослужит, с ней не будет хлопот в эксплуатации. В её конструкцию входит камина, полноценная варочная панель и духовка. Располагаем эту печь в межкомнатных простенках так, чтобы топка и варочная плита были в том помещение, где предполагается приготавливать пищу. Камин будет находиться в гостиной комнате, а другую комнату будет обогревать сторона печи, безо всяких устройств. Получается, что эта печь обогревает три помещения.

Для крепления каминной решётки надо заложить металлические пруты. Они размещаются во втором ряду кладки «Шведки». В стойках решётки есть трубочки из металла, которые одевают на стержни. Это устроено для того, чтобы можно было снимать решётку и регулярно прочищать топливник от продуктов сгорания. Конструкция печи устроена таким образом, что задняя стенка в камине наклоняется к отверстию топки. Чтобы достичь этого эффекта, начинаем в пятом ряду класть кирпич с напуском, а нижние кромки кирпича шлифуем и стёсываем, иначе поверхность стенки не будет ровной. Когда кладка закончена и просушена, начинается шлифовка задней стенки. Для этого применяют абразивный материал, например, наждак также можно использовать кирпич. Такое строительство своими руками, конечно же, надо вести с помощью порядовки, использовать чертежи.

В отличие от предыдущего печного устройства, у «Шведки» задвижки камина и печи не зависят друг от друга. Поэтому если протапливаете камин, то не надо открывать задвижку печи. Две задвижки надо открывать только при одновременной работе печи и камина. Беспрепятственное прохождение газов сквозь трубу обеспечивается при размере её сечения 13 х 26 сантиметров. В той области, где происходит объединение газов от обоих печных устройств, нужно выложить разделительную стенку.

Как построить печь камин? Думается, что мы ответили на ваш вопрос. Эти устройства можно попытаться сложить своими руками.

чертежи и процесс кладки печь-камина из кирпича

Как печь, так и камин имеют свои особенные преимущества. Первые быстрее нагревают помещение и более экономно расходуют топливо, вторые позволяют насладиться красотой живого пламени и его теплом. Большинство помещений не позволяют установить сразу два отопительных прибора. Поэтому наиболее частым вопросом на всевозможных форумах является то, как совместить печь и камин. Существует два возможных варианта, постараемся рассмотреть каждый из них более подробно.

Установка готового оборудования

Наиболее легким вариантом совмещения этих двух видов отопительных приборов является приобретение и установка уже готовой продукции или если в этом есть необходимость сложить печь совмещенную с камином. Это возможно если на раннем этапе строительства под нее было оставлено место.

Существуют несколько конструкторских решений того как совместить камин и печь.

1. Совмещение двух топочных камер в одном корпусе. Этот способ более приемлем, и пользуется повышенным спросом. Такая конструкция может использоваться и в традиционных вариантах печного оборудования, к примеру, в русской печи. Интересным является вариант, в котором топка печи выходит в одну комнату, а камин в другую.
2. Монтаж стеклянной дверки. Закаленное стекло, закрывающее топочную камеру, одновременно дает возможность оборудованию работать как в режиме печи, так и камина. От качества топочной дверки такого типа зависят сроки его эксплуатации. Плохо закаленное стекло может со временем потерять свои жароустойчивые качества и прийти в негодность.

Существует несколько преимуществ такого решения. Монтаж продукции происходит в заранее установленном месте, подключение к дымоходу происходит максимально быстро. Затраты в таком случае минимальны.

Существует множество вариантов, как совместить камин и печь, большинство из которых требуют согласования с проектной документацией здания и согласования проекта с соответствующими инстанциями.

Объединение камина и печи

Сложность заключается в том, что диаметр сечения каналов в одном и другом виде оборудования разный, поэтому для выполнения таких работ потребуется как минимум установка двух систем дымоотведения.

Намного проще объединить камин и печку в том случае если они металлические. Одним из вариантов такого соединения является возможность отделки оборудования с помощью огнеупорного кирпича. Печь и камин встраиваются в такую конструкцию.

Нюансы связанные с объединением камина и печки в одну конструкцию

• Обратиться за консультацией. Без грамотного совета печника лучше и не браться за это переоборудование. Ему же стоит поручить выполнение всех необходимых работ.
• Узнать нормы и акты, регулирующие монтаж и эксплуатацию такого оборудования. К примеру, можно получить информацию о том, что современный аналог «буржуйки» может быть установлен практически в любом помещении без ограничений. Удобство такого варианта состоит в том, что некоторые производители не только совместили камин и печь, но и позаботились о том, чтобы такое оборудование продавалось полностью готовое, к эксплуатации. В состав таких моделей входит и дымоход, так что устанавливать его можно практически в любом месте дома.
• Пригласить мастера. Только грамотный печник справится с переоборудованием или созданием новой комбинированной печи.

Возможность совместить камин и печь, кроме эстетической ценности имеет и экономическую выгоду. Коэффициент полезного действия вырастает до 80-85%.

Камин и печь — в чем разница?

Существует ли разница между тем как осуществляется нагрев помещения с помощью камина и печи? На первый взгляд, кажется, что если она и есть, то несущественная. На самом деле красота как замечается в одной пословице, требует жертв, и в данном случае в их роли выступают теплопотери, которые связанны с горением в камине.

Дело в том, что нагрев помещения в основном происходит за счет тепла, которое выходит с топочной камеры. Большой процент горячего воздуха попросту уходит на улицу. Устройство печи позволяет аккумулировать это тепло и с его помощью прогреть стенки, которые и являются источником нагрева помещения.

Если удается совместить уровень прогревания помещения, которое имеет обычная печь с красотой натурального каина можно уменьшить коэффициент теплопотерь. Поэтому сложить печь совмещенную с камином или установить уже готовое комбинированное оборудование экономически выгодно. Существует еще несколько преимуществ такой конструкции:

1. Возможность приготовления пищи. В некоторых моделях предусмотрено место под духовой шкаф, и они имеют варочную поверхность. Единственным существенным недостатком является то, что режим нагрева удается контролировать только за счет уменьшения топлива, что не всегда удобно.
2. Использование комбинированного оборудования в качестве основного источника тепла. В таком случае в топочную камеру устанавливают водяной контур.

Совместить кирпичную печь и камин может быть правильным не только по причине эстетической ценности, но и из-за экономической выгоды. Такое решение также увеличивает эффективность прогревания дома и дает возможность использовать камин в качестве основного источника отопления.

Каждый хозяин загородного домовладения стремится к организации комфорта в своём жилище. Особую атмосферу создаёт открытый или закрытый очаг пламени, который окажет успокаивающее воздействие и обогреет в холодные месяцы. Для того чтобы сделать источник тепла безопасным и эффективным, можно своими руками построить угловую печь-камин. Для этого потребуются чертежи такого сооружения и навыки кирпичной кладки.

Что такое печь-камин, её достоинства и недостатки

Печь-камин представляет собой агрегат или капитальное сооружение, изготовленное из огнестойких материалов, которое аккумулирует тепло от очага пламени в топочной камере.

Эти конструкции чаще всего используют в качестве источников тепла и комфортных элементов интерьера на дачах, загородных домах и частных домовладениях.

Печи-камины ряд достоинств и недостатков, которые выражены в следующих критериях:

Таблица: достоинства и недостатки печей-каминов

Конструктивные особенности и принцип действия

Конструкция печи-камина состоит из двух основных элементов — топочной камеры и дымоходной системы. От того, насколько точно рассчитаны соотношения их параметров, зависит степень эффективности и производительности отопительного сооружения.

Принцип работы печи-камина заключается в том, что пламя в топочной камере горит при открытом (в верхнем торце) дымоходе. Удаление дыма осуществляется под воздействием тяги, мощность которой зависит от длины трубы. Эффективное теплоизлучение происходит во время горения топочного материала, но при его сгорании нагревание значительно снижается. Чтобы повысить теплоотдачу, печь-камин оборудуют конвекционной камерой. Эта модернизация позволяет осуществить циркуляцию воздуха из помещения внутрь неё, а нагретый воздух — обратно.

Как любое капитальное строение, печь-камин имеет твёрдое основание.

В целях пожарной безопасности конструкция оборудуется подтопочной площадкой. Её располагают на полу перед камином. Для этого используются негорючие материалы — металл, камень, огнеупорный кирпич или плитка.

В соответствии с нормами пожарной безопасности, такая платформа должна изготавливаться на 30–35 см шире периметра печи-камина.

Выше платформы располагается полость зольника и топливная камера. Пространство между этими отсеками оборудуют колосниковой решёткой. Это увеличивает КПД отопительного сооружения, так как под горящим топочным материалом образуется место для сброса сгоревшего материала.

Конструкции с закрытой топочной камерой оснащают специальным поддувом, благодаря которому можно изменять мощность жара внутри печи-камина. Это даёт возможность продлить время горения, тем самым сэкономить топочный материал.

Все поверхности печи-камина, которые контактируют с открытым пламенем, выкладывают огнеустойчивыми материалами. Это необходимо, так как температура в этих участках камина достигает, а иногда и превышает отметку в + 1000 °C.

Чтобы усилить теплоизлучение, заднюю стену печи-камина оборудуют листами из нержавеющей стали или чугуна. Для большей теплоотдачи заднюю стену топочной камеры выстраивают под наклоном вперёд. Благодаря этому тепловые потоки направляются в сторону платформы, дополнительно обогревая полы.

Над топочной камерой устанавливается камера для сбора дыма (хайло). Она имеет неправильную форму, напоминающую усечённую пирамиду, в передней части которой есть специальный барьер. Эта преграда не позволяет холодным воздушным потокам смешиваться с продуктами сгорания, а также предотвращает попадание дыма внутрь помещения.

Задняя стена камеры для сбора дыма оборудована специальным выступом (каминным зубом), который удерживает скопившийся газ от попадания в помещение.

Каминный зуб не даёт саже вываливаться в топочную камеру. Чтобы очищать этот участок печи-камина, вблизи него устанавливается дверца.

Отсек сбора дыма (хайло) и дымоходную систему разделяет металлическая задвижка. Этот элемент служит для перекрытия пути тёплых потоков из помещения наружу, после прогорания дров. Задвижкой также пользуются для регулировки тяги.

Труба дымоходной системы возводится по тому же принципу, что и в других отопительных сооружениях. Для обеспечения хорошей тяги, её высота должна быть не менее 500 см от основания топочной камеры.

Расчёт основных параметров

Эффективность работы печи-камина зависит от правильности расёта параметров всех её элементов. Несоответствие в расчётах приведёт к тому, что значительно снизится теплоотдача или часть дыма из топочной камеры будет выходить в помещение. Поэтому для возведения правильной конструкции печи-камина необходимо соблюдать следующие правила:

1. Размер окна топочной камеры не должен быть более 2–3% от площади обогреваемой комнаты.
2. Чтобы определить площадь подовой поверхности, необходимо квадратуру окна топочной камеры умножить на 0,7.
3. Ширину топочной камеру рекомендуется делать в пределах от 20 до 40% больше её высоты.
4. Для расчёта глубины топочной камеры нужно умножить параметр её высоты на 0,7.
5. Диаметр или сечение дымоходной трубы рекомендуется делать не менее 10% от квадратуры окна топки. При этом её канал не рекомендуется делать меньше: 150х280 мм для кирпичной конструкции, диаметром 160 мм — для трубы.
6. Дымоходную трубу нужно выкладывать таким образом, чтобы она была конической формы.

Чтобы не ошибиться в вычислениях можно, воспользоваться готовыми таблицами и проектами таких сооружений.

Расчёт кирпичей

Для получения точного расчёта кирпичей необходимо использовать готовые схемы порядовок. Количество строительного материала зависит от конкретной конструкции печи-камина. В предложенных схемах половины или меньшие доли материала следует считать как целые кирпичи. При этом их общее количество нужно умножить на 1,2.

Полученное значение даст возможность приобрести материал с небольшим запасом. Это необходимо, так как кирпичи могут повредиться при транспортировке или разгрузке, а некоторые из них — оказаться бракованными.

Для конструкции печи-камина возводимой по указанной ниже схеме, потребуется около 360 штук красного кирпича и около 60 — шамотного.

Расчёт фундамента и раствора для кладки

При расчёте раствора для кладки следует руководствоваться тем, что при толщине слоя в 3 мм, потребуется одно ведро смеси для 50 кирпичей.

Зная параметры используемого материала, несложно рассчитать какой объём бетона и песка потребуется для установки плитного основания.

Фундамент для угловой печи-камина будет иметь форму сектора цилиндра, угол которого равен 45 градусам.

Чтобы рассчитать объём бетона такой формы необходимо вспомнить школьный курс геометрии, а именно формулу нахождения объёма цилиндра, которая имеет такой вид: V=πR²h, где π – математическая константа выражающая отношение длины окружности к длине диаметра, равная 3,14, R — радиус, h- высота фигуры.

Длину каждой из сторон прямого угла фигуры можно легко рассчитать, зная параметры кирпича.

Согласно схеме кладок рядов печи-камина видно, что эти стороны имеют 3 длины постельной стороны кирпича и одну — тычковой. На примере это выглядит следующим образом: 0,25+0,25+0,25+0,12=0,87 м. Фундамент для печи-камина необходимо делать с каждой стороны на 10 см больше самой конструкции: 0,87+0,1=0,97 м.

Например, высота фундамента составит 10 см.

Теперь необходимо подставить значения к формуле, чтобы найти объём цилиндра. Полученный результат необходимо разделить на 4, так как сектор цилиндра имеет его четвёртую часть. Формула будет таковой: V=(π·R²·h):4. Подставим значения: 3,14·0,97²·0,1=3,14·0,94·0,1=0,295:4=0,073 м³ бетонной смеси потребуется для заливки фундамента такой формы.

Видео: угловой камин из кирпича

Необходимые материалы и инструменты

Для строительства печи-камина не потребуется какое-либо специальное оборудование. Все необходимые для этого инструменты можно найти у каждого хозяина:

1. Штыковая и совковая лопата.
2. Большой лом.
3. Ручная циркулярная пила.
4. Ножовка.
5. Строительный уровень.
6. Измерительная рулетка.
7. Отвес.
8. Большой угольник.
9. Правило для разравнивания бетонного основания.
10. Ёмкости для воды и кладочной смеси.
11. Глубинный вибратор.
12. Кельма.
13. Киянка с резиновым бойком.
14. Плоскогубцы.
15. Молоток.

Чтобы сделать заливку фундамента потребуются следующие материалы:

1. Материал для гидроизоляции. Можно использовать рубероид или толстый полиэтилен.
2. Для изготовления армирующей решётки — арматурные прутья, сечением 0,8 см.
3. Песок.
4. Мелкофракционный (от 20 до 30 мм) щебень или крупный отсев из гранита.
5. Для изготовления опалубки — обрезные доски, фанера или OSB плиты.
6. Бетонная смесь марки М 300 или М 400.
7. Гвозди и саморезы для укрепления опалубки.
8. Проволока или пластиковые хомуты для крепления арматурных прутьев.
9. Шамотный кирпич марки ША 8 стандартных параметров.
10. Красный огнеупорный кирпич марки М 150 обычных размеров.
11. Облицовочный материал.
12. Цемент.
13. Глина.
14. Металлические уголки из стали с шириной полок 50х50 или 60х60 мм.
15. Задвижка из металла.
16. Изолирующий жароустойчивый материал из асбеста или базальта.

В качестве кладочной смеси удобно использовать готовый материал из строительных магазинов. Такие смеси специализированы под возведение подобных сооружений.

Подготовительные работы, выбор места

Для печи-камина такой формы не так уж и много мест для установки. Однако даже из четырёх углов необходимо выбрать правильное расположение.

Для печи-камина лучше всего подойдёт большая комната или зал с площадью не менее 20 м², так как для её полноценной работы необходим большой объём воздуха.

Специалисты печного дела рекомендуют строить угловые печи-камины у внутренних стен комнаты. Это обусловлено тем, что камин, при таком расположении не теряет отопительной способности, а также исключаются проблемы с работой дымоходной системы.

Следует учесть, что печь-камин не стоит устанавливать вблизи дверей и окон, так как между топочной камерой и проём возникают сильные воздушные потоки, которые могут привести к потере теплоизлучения или пожару.

Если печь-камин будет оборудована топочной камерой закрытого типа, то тяга внутри сооружения будет постоянной независимо от места.

Печь-камин своими руками: пошаговая инструкция

Основание для печи-камина удобней всего закладывать на этапе заливки ленточного фундамента для дома. Если дом уже построен, то установке фундамента будет предшествовать демонтаж напольного покрытия.

Следует учесть, что бетонное основание для обогревательных сооружений нельзя соединять с фундаментом жилого дома. Между основаниями необходимо оставлять расстояние от 50 до 100 мм. Если этим пренебречь, то массивная конструкция дома со временем даст усадку.
В результате элементы печи-камина сместятся или деформируются, образуя трещины и зазоры. Будет нарушена целостность конструкции, что повлияет на её функциональность и производительность.

Закладка фундамента

Для закладки фундамента необходимо выполнить следующие действия:

1. В помещении дома, в месте будущего расположения печи-камина сделать разметку. Для этого на стене необходимо маркером сделать отметки габаритов фундамента.
2. Разобрать напольное покрытие. С помощью отвеса и строительного уровня продлить разметку вниз.
3. Деревянные лаги на этом этапе не убирать, до момента подведения фундамента печи-камина до их уровня.
4. Используя те же инструменты и отметки на стене, определить точное расположение основания на полу цокольного уровня дома.
5. Используя лом и лопаты разобрать пол до фундамента дома.
6. Выкопать котлован, глубиной равным основанию дома, шириной на 10–15 см больше конструкции печи-камина. Если на строительном участке преобладает песчаный или супесчаный грунт, то стены котлована могут осыпаться. Чтобы этого избежать, необходимо покрыть их полиэтиленом.
7. Разровнять и тщательно утрамбовать дно ямы.
8. Засыпать песок, чтобы получилась толщина слоя 10 см. Следует учесть, что влажный песок лучше спрессовывается.
9. Сверху песочной подушки насыпать такой же слой гравия.
10. Из досок или фанерных листов сделать опалубку для заливки фундамента.
11. В каждый угол котлована вбить по одному деревянному бруску. К ним будут закреплены щиты опалубки. Если опалубка будет изготавливаться из досок, то между ними останутся щели, сквозь которые будет высыпаться земля. Чтобы избежать этой проблемы, нужно обвернуть готовый щит в полиэтилен.

12. С помощью рубероида или толстого полиэтилена сделать гидроизоляцию.
13. Из арматурных прутьев сечением 0,8 см изготовить армирующий каркас для бетонного основания. Ширина её ячеек делать не более 10х10 см. места пересечений металлических стержней закрепить с помощью проволоки, электросварки или пластиковых хомутов. Вся металлическая конструкция не должна лежать на гидроизоляции. Поэтому её можно расположить на половинках или обломках кирпичей.
14. Залить бетонную смесь марки М300 или М 400 внутрь опалубки. Используя глубинный вибратор удалить пузырьки воздуха из не застывшего основания. Жидкий бетон должен полностью покрыть выступающие детали арматурного каркаса.
15. Накрыть фундамент гидроизолирующим материалом. Это позволит бетону равномерно застывать. Через 3–4 недели основание полностью затвердеет.

16. Теперь необходимо отпилить деревянные лаги пола. Их торцы будут располагаться на фундаменте печи-камина.
17. Основание готово для кладки кирпичных рядов.

Подготовка кладочной смеси

Строительные магазины изобилуют разнообразием растворов и жароустойчивых смесей для кладки печей, каминов и других отопительных сооружений. Однако опытные специалисты печного дела рекомендуют прибегнуть к старому и проверенному способу — использованию для этой цели глиняного раствора. Для этого необходимо использовать глину жирных сортов, лучшим из которых является — синяя глина.

При высыхании синяя глина не растрескивается.

Материал предварительно замачивают в воде на пару суток. В течение этого времени глина становится вязкой. Её консистенция будет напоминать жидкий творог с комочками. Чтобы материал имел однородную структуру, его процеживают через крупное сито, разминая комочки.

Подготовленная глина позволит делать кладочный шов толщиной от 3 до 5 мм.

Для получения раствора нужно добавлять песок в глину. Для этого рекомендуется использовать крупный речной песок, который добавляют перед началом кирпичной кладки.

Чтобы определить качество полученного раствора и правильность пропорции, материал скатывают в шар размером с яблоко средних размеров. Затем его помещают между двух дощечек, и медленно сдавливают их. Во время этого процесса следят за появлением трещин в глине:

• если они появились сразу после сдавливания — это указывает на большое количество песка в растворе;
• если шар сдавлен до половины его высоты, а трещины не появились — это говорит о недостатке песка;
• пропорции песка и глины считаются идеальными, если трещины появляются при сжатии шара на 1/3.

Пошаговая инструкция: особенности кирпичной кладки

Чтобы не путаться в рядах кладки, даже опытные печники делают её сначала без раствора. Нелишним будет распечатать схему порядовок.

Прежде чем приступить к кирпичной кладке, необходимо накрыть гидроизоляцией бетонное основание, а только после этого начинают строить печь-камин. Этот процесс состоит из нескольких этапов:

1. Следует учесть, что первые ряды необходимо сделать идеально ровными, так как они станут основой для всей конструкции. Как показано на схеме — их выкладывают сплошным слоем. Используя угольник, отвес и строительный уровень — добиться строгой перпендикулярности. Перед кладкой кирпичи необходимо замочить в воде на 1,5 – 2 часа.

2. Второй и третий ряд образует место для хранения топочного материала. Эта ниша перекрывается двумя рядами кирпичей с небольшим (до 3 см) напуском верхней кладки с фасадной стороны печи-камина.
3. Начиная с пятого ряда выложить основание топливной камеры. Для этого использовать шамотный кирпич. Глубина камеры составит 460 мм. Хайло печи-камина имеет размеры (630х490 мм).
4. С шестого по восьмой ряд выполнить наращивание стен печи-камина с наклоном тыльной стороны топки. Тот наклон в будущем сформирует каменный зуб. На этом этапе понадобится ручная циркулярная пила с кругами для работы по камню. На схеме порядовок видны неполные кирпичи или спиленные.
5. С девятого по одиннадцатый ряд выполнить наращивание стен печи-камина в соответствии со схемой.
6. В двенадцатом ряду уложить два стальных уголка длиной по 60 см. Полки уголков необходимо разместить внутрь камеры, горизонтально её основанию.
7. Тринадцатый и четырнадцатый ряд образует переднее перекрытие окна топки. Кирпичи нужно укладывать на ложковую сторону, при этом шамотный материал расположить с внутренней стороны топочной камеры.
8. Пятнадцатый ряд образует переход от топки к дымоходной системе. На этой стадии формируется дымовой зуб и выстраивается тыльная стена.

9. Шестнадцатый и семнадцатый ряд формирует полку печи-камина, поэтому кирпичи необходимо выкладывать с наружным сдвигом.
10. С восемнадцатого до двадцатого ряда, конструкция предусматривает сужение. На этом шаге формируется камера для сбора дыма.
11. С двадцать первого по двадцать четвёртый ряд выкладывается дымоход.
12. С двадцать пятого по двадцать седьмой — увеличение переходного участка дымохода. На этом этапе монтируется металлическая задвижка.
13. Последующие порядовки определяют высоту дымохода.

Особенности установки дымохода

Внутренняя поверхность дымоходной трубы является прямым каналом, однако её наружная часть имеет конструктивные особенности.

На месте пересечения балки перекрытия дымоход имеет расширение. Этот элемент конструкции важен, так как он снижает температуру выходящих потоков. В результате отпадает необходимость делать дополнительную теплоизоляцию в этом месте.

На уровне пересечения кровли дымоход имеет расширение. Эта особенность предохраняет кирпичную кладку от вредного воздействия атмосферных осадков.

Дымовой канал также имеет защиту в виде металлического колпака. Рекомендуется оснастить дымоход искрогасителем.

Особенности эксплуатации

При эксплуатации печи-камина следует придерживаться основных правил:

1. Перед растопкой печи-камина необходимо убедиться в наличии тяги. Для этого нужно выдвинуть металлическую задвижку. Если тяги нет или она идёт в обратном направлении — это признак засорения колосников, отверстий для подачи воздуха или всей дымоходной системы.
2. Если печью-камином долго не пользовались, то перед растопкой нужно удалить холодную воздушную пробку в дымоходной системе. Для этого необходимо вблизи газового канала зажечь бумагу или пучок соломы. Через некоторое время появится тяга. После этого можно пользоваться камином.
3. В качестве топочного материала лучше использовать дрова осины, берёзы, дуба, бука или граба. Особенно ценны осиновые дрова, так как при их сжигании количество нагара сводится к минимуму. Дым этой породы древесины способен очищать каналы дымохода от сажи. Специалисты печного дела советуют при каждой десятой растопке использовать осиновые дрова.
4. Хвойные породы древесины содержат смолы, поэтому для растопки удобно использовать стружку, щепки, а также еловые и сосновые шишки.
5. Нецелесообразно накладывать много дров в топочную камеру. Оптимальным вариантом является загрузка 1/3 её части.
6. Комната, в которой расположена печь-камин, должна хорошо проветриваться. Для этого помещение оборудуют системой вентиляции.
7. Если печью-камином пользуются постоянно, то уборка сажи должна осуществляться после каждого отопительного сезона. Если печь растапливается по нескольку раз в месяц — чистку можно проводить один раз в два — три года.


Печь-камин станет ключевым элементом интерьера комнаты. Тёплая и комфортная атмосфера будет незабываемой в холодные зимние вечера. Это функциональное отопительное сооружение станет основной зоной отдыха вашего жилища.

Эффективное сочетание печи и камина

Что получится если объединить в одно целое камин с печью? Какие преимущества у такой системы обогрева дома? А может есть недостатки? Ответы в этой статье.

Как приятно провести вечер в собственном доме перед камином, наслаждаясь игрой пламени и расслабляющим теплом. Действительно, камин способен создать особую атмосферу в доме. А что если к
камину

добавить печку, в которой можно испечь настоящий хлеб или сварить борщ, а вдобавок она подарит тепло всему дому. Так вот такая возможность существует в виде конструкции печь-камин.

Печь-камин — это совмещённые камин и печь, объединяющие в себе все достоинства и назначение. Камин способен за короткий срок нагреть комнату и создать комфорт, за счёт видимого пламени. Печь, хоть и прогревается дольше, чем камин, но отдаёт тепло в течение долгого времени, даже после затухания огня. Кроме того, печь служит для приготовления и разогрева пищи.

Где установить

Применяется эта конструкция в загородных домах, на дачных участках, в саунах и банях, в общем, где есть достаточно большое внутреннее пространство и возможность вывести дымоход, так как печь-камин зачастую имеют большие размеры и вес, и топятся дровами. Замечательно подходит как вариант для дачи .

Конструкция печи-камина

Система печь камин достаточно сложная, у каждого элемента имеются свои характеристики, явно отличающиеся друг от друга. Камин имеет открытую большую топку, это позволяет создать большую тягу воздуха, а значит быстро разгореться огню и согреть помещение. А чтобы без задержек выводить продукты горения, у камина выводящая труба прямой формы. Но стоит угаснуть пламени, как тепло перестанет поступать в дом. У печи совсем другой принцип действия. Она не нуждается в большой топке и сильной тяге, поэтому топливо скорее не горит, а тлеет, постепенно нагревая печь. Тепло накапливается и греет дом очень долго, даже без огня в топке. А извилистая выводящая труба только способствует этому, задерживая в себе горячие газы.

Печникам удалось совместить печь и камин вместе. Топить можно не все топки сразу, но если есть необходимость в этом, то следует растопить камин, а потом печь. Так как у камина более мощная воздушная тяга.

Модели печей-каминов

Строят разные модели системы печь-камин. Различия состоят в материале, который влияет на характеристики оборудования. Так же существуют разные по форме печи-камины, что позволяет их установить в доме исходя из внутренней планировки. Существуют угловые, островные и при стенные. Их форма влияет на внешнее оформление, например, угловой не нуждается в декоративной облицовке по бокам стенок.

Основными материалами для производства печи камина служат чугун или сталь и кирпич.
Кирпичные имеют большой вес и размер, поэтому нуждаются в укреплении фундамента. Хорошо накапливают тепло и делятся им продолжительное время. Кирпичную печь-камин можно установить так, чтобы топки выходили в разные помещения. Это не испортит интерьера и положительно повлияет на обогрев дома.

Чугунные или стальные производятся моноблоком, что удобно для монтажа. Свойства чугуна — это низкая теплоёмкость, чем у кирпича. Нагреваясь, чугун излучает инфракрасное тепло, прогревающее людей и предметы, а не воздушное пространство, и не создаёт воздушных потоков, поднимающих частички пыли.

Порядовки ПК

Печи и камины, спроектированные и построенные Георгием Резником,
отличаются высокими теплотехническими качествами и выверенным дизайном, в основе которого — образ традиционной русской печи. В этом можно ещё раз убедиться, ознакомившись с новой порядовкой печи-камина отопительной.

Конструкция предлагаемой печи-камина предназначена для отопления помещения площадью до 30 м2 и с высотой потолка около 250 см. Если печь-камин устанавливать в зале (большой комнате), её следует развернуть печной частью к стене или к перегородке с отступом не менее 125 см. Такое расстояние достаточно для работы у плиты. Печь-камин можно установить и в проёме стены или перегородки между залом и кухней.
В отопительно-варочной печи конвективная система — кол-паковая, позволяющая устраивать невысокую насадную трубу. Для одноэтажного строения это важно, так как отпадает необходимость поднимать трубу высоко над крышей. В печи два режима — летний и зимний. При открытой задвижке летнего хода дымовые газы поступают в трубу, минуя колпаки и не нагревая массив печи. В верхней части варочной камеры установлена вентиляционная задвижка. Печь снабжена духовкой.

Основной массив печи-камина сложен из печного (витебского) кирпича. Обе топки (печная и каминная) и части примыкающих к ним дымоходов — из шамотного. Для более выразительного оформления декоративные элементы (полочки, арки, юбку, нижний порожек) можно сделать из полнотелого кирпича, цвет которого отличается от основного цвета печи (например, из кирпича «Победа Кнауф»). Дополнительно украсить печь можно, обложив полочки керамической плиткой или натуральным камнем.

МАТЕРИАЛЫ И ПРИБОРЫ, НЕОБХОДИМЫЕ
ДЛЯ ПОСТРОЙКИ ПЕЧИ-КАМИНА
Кирпич красный М-200 — 1200 шт.
-«- шамотный Ш-8 — 170 шт.;
Глина шамотная — 50 кг.
Шамот дроблёный — 50 кг.
Задвижка дымовая 26×13 см — 3 шт.;
—«— 13×13 см — 1 шт.
Плита чугунная
двухконфорочная 58,5×34 см -1 шт.;
Дверка топочная 21×25 см -1 шт.;
-«- поддувальная 13×25 см -1 шт.;
-«- для чисток 7×13 см -3 шт.
Решётка колосниковая 25×30 см -2 шт.
Духовка 35x28x25 см -1 шт.
Полоса стальная 50×5 мм -8 м.
Уголок стальной 60x60x6 мм -2 ,5 м.
Глина, песок горный — по потребности.

Печь-камин из кирпича. Поэтапная постройка

Анализируя тепловую работу отопительных очагов и только что построенных, и эксплуатируемых многие годы, я пришел к определенным выводам. Некоторым мои замечания покажутся не новыми, но владельцам загородных домов с печным отоплением они будут полезны, как и работникам,имеющим некоторый опыт возведения печей каминов из кирпича.

Печь-камин из кирпича постройка

Начнем с фундамента. Глубина её заложения должна быть ниже расчетной глубины промерзания. Категорически запрещается связывать фундаменты печи и дома. Необходимо выполнить двойную гидроизоляцию: первую — на границе «грунт-воздух», вторую — за 10 см до уровня черного пола.

Какие материалы использовать? Кирпич красный глиняный. Перед кладкой его следует вымочить в воде для лучшего сцепления с глино — песчаным раствором.

Прочность кладки зависит от жирности глины. Для устранения усушки в глину добавляют песок. Лучшая глина — та, которая вылежала на морозе. Размер зёрен песка должен составлять 1 …1,5 мм. Это даст возможность сделать кладку прочнее за счет тонких швов.

О песке старые мастера говорили: «Который песок в руках хрустит и на белый платок будучи высыпан пятен не делает, тот к строению печи годен».

Топливник печи камина из кирпича должен соответствовать сгораемому топливу. Но во всех случаях от колосника к стенкам топливника выкладывают откосы, что помогает углям или не догоревшим дровам скатываться на колосниковую решетку и «дожигаться».

Сажа и конденсат. Для борьбы с выпадением на стенках дымоходов и трубы конденсата, а также сажи устраивают подсосный канал («баран»), представляющий собою небольшое окошко 70×70 мм, проделанное из топливника в последний канал.

Печь должна иметь хорошую постоянную тягу. Этого достигают плавными очертаниями поворотов, сужений и расширений дымоходов. Высота трубы от уровня колосника до оголовника должна быть не менее 5 м. Слабая тяга приводит к отложению сажи.

Необходимо помнить, что на топку печи с дымоходами, на которых осели частицы сажи, приходится затрачивать гораздо больше топлива и времени.

Слой сажи толщиной, равной 3 мм, сокращает теплопередачу кладки в 2 раза. Больше всего сажи дают березовые дрова, меньше — осиновые.

Некоторые новаторы печного дела для ускоренной теплоотдачи печи вставляют в вертикальные дымообороты металлические трубы 070 мм. Загнутые сверху и снизу концы труб выходят наружу. За счет конвекции воздуха помещение прогревается быстрее.

Как часто и долго топить печь камин из кирпича? — спрашивают многие застройщики. Отопительно-варочную печь протапливают 1,5 часа, отопительную — до 2-х часов, банные — до 4-х часов. Но если требуется получить тепла больше, то выгоднее протопить печь два раза с перерывом в 5 6 часов, чем непрерывно и долго. Экономии топлива достигают также за счет правильной эксплуатации.

Печи, совмещенные с каминами, не всегда имеют равномерный прогрев всех стенок кладки, но если такой очаг установить в одной большой комнате или грамотно построить примыкающие к отопительному сооружению перегородки, то можно получить максимальный комфорт.

При разработке любой конструкции приходится учитывать множество факторов размеры и расположение комнат, наличие фундамента, и если он есть, то его

габаритные размеры

Мне предстояло разработать печь с одноконфорочной плитой и духовым шкафом для сушки овощей и ягод. Печь должна была стоять в помещении площадью 30 м2 и эксплуатироваться в любое время года, поэтому нужно было предусмотреть два режима топки: летний и зимний Кроме этого заказчику хотелось иметь и встроенный камин. Дело осложнялось тем, что площадь имеющегося фундамента была всего лишь 1×1 м.

Для разработки конструкции и расчета материалов, использован комплект для макетирования печей и каминов.При этом получилась совершенно новая конструкция компактной отопительно-варочной печи, совмещенной с камином.

На рисунках приведены разрезы и порядовки печи камина из кирпича.

Совмещенные конструкции печей нельзя назвать новшеством – типичным примером комбинированного очага является русская печка, объединяющая в себе кухонную плиту, духовку, сушильную камеру и лежанку. Многофункциональные печи не только удобны, но и экономичны – несколько задач решаются одним дымоходом и даже одной растопкой дров. Оптимальным выбором для современного дома может стать отопительно-варочная печь с камином, обеспечивающая отопление, приготовление пищи и уют.

Как эффективнее разместить печь с камином в доме

Чтобы получить в одной конструкции эффективное отопительное устройство, декоративный очаг и функциональную кухонную плиту, мало выбрать понравившуюся модель. Не менее важно определить для печи оптимальное место в доме, исходя из размеров жилища и потребностей семьи.

Печь для отопления помещения площадью 30-35 метров квадратных

Очень удачным вариантом размещения отопительно-варочной печи с камином можно назвать установку очага в простенке между гостиной-кухней и комнатой отдыха или спальней. Камин, обращенный в сторону жилой комнаты, выручит в прохладные вечера и создаст в нужный момент романтическую обстановку.

Для отопления трех соседних помещений подходит вариант, при котором плита с духовкой и основная топка находятся в кухне, камин выходит в гостиную, а спальня обогревается отопительным щитком.

Если очаг необходимо разместить в одном помещении, то топку камина следует планировать так, чтобы она была обращена в зону отдыха и хорошо просматривалась. Плитой должно быть удобно пользоваться, поэтому кухню желательно оборудовать как можно ближе к очагу. Расположение камина относительно топки и плиты может быть сбоку или с другой стороны.

Проект печи с камином и кухонной плитой

В пристенных моделях каминную топку формируют с той же стороны, что и печную – этот вариант не всегда удобен, если на плите варятся блюда, а хочется разжечь открытый очаг, так как во время работы камина затрудняется подход к плите.

Компактный камин с печью и плитой

Проекты кирпичных печей с плитой и камином

Отопительные печи, оснащенные варочной плитой и имеющие открытую или застекленную каминную топку, идеально подходят для дач и небольших загородных домов. Построить такой очаг не сложнее, чем стандартную «шведку» или «голландку». В помощь мастерам – порядовые схемы двух интересных моделей.

Печь-камин с плитой и духовкой для кухни-гостиной

Эта модель отопительно-варочной печи с дополнительной каминной топкой рассчитана на обогрев комнаты до 30 квадратных метров, но габариты постройки позволяют вместить ее в комнату в два раза меньше указанной площади. Конструкция включает в себя варочную плиту с одной конфоркой и духовой шкаф, размещенный в зоне среднего нагрева. Печь работает в зимнем и летнем режимах, быстро прогревается и долго удерживает тепло.

Проекции печи с плитой и камином

Для строительства нужно приобрести 720 кирпичей (включая шамотный для футеровки топки), духовой шкаф (28*30*52 см), чугунную плиту (40*42 см), две колосниковые решетки (18*30 см). Также будут нужны дверки для топки и прочистных отверстий, задвижки, стальные уголки. Каминную полку несложно сделать из дерева, натурального или искусственного камня. Деревянную доску защищают со стороны печи асбестом.

Порядовая схема кладки: 1 – каминная полка; 8 – стальной уголок; 9 – поддувальная дверца; 10 – топочная дверца; 13 – рамка из уголков; 14 – уголок; 15 – стальная полоса; 16 – колосники; 17 – прочистные дверки; 18 – колосники для топки; 19 – уголки; 20 – плита.

Порядовка кладки и монтаж элементов: 2 – самоварник; 4 – стальной уголок; 5 – задвижка для зимнего режима; 6 – летняя задвижка; 7 – каминная задвижка; 11 – уголки; 12 – духовка

Наиболее сложный участок в этой схеме – переход от топливника к дымосборнику. Теплоэффективность камина зависит от правильной формы дымового зуба и местонахождения очага относительно дверей и окон. Чтобы усилить тягу и повысить эффективность каминной топки, боковые стенки формируют с уклоном 45-55 градусов, а заднюю стенку слегка скашивают. В верхней части каминного портала кирпич кладут на ребро. Перед камином, как и перед основной топкой, необходимо оборудовать предтопочную площадку из стального листа.

Угловой камин с печью для небольшого домика

В небольшую дачную кухню-гостиную замечательно вписываются компактные угловые камины с варочной плитой. В этой модели главную отопительную задачу выполняет печь, а камин играет декоративную роль и предназначен для нечастой эксплуатации, поэтому для топки можно использовать высококачественный кармический кирпич. В тех случаях, если планируются частые вечера у домашнего очага, желательно сделать футеровку шамотным кирпичом. Всего для строительства потребуется 400 кирпичей.

Дымосборник и каминная полка сделаны из жаростойкого бетона с керамзитовым наполнителем. Эти детали заливают самостоятельно, заранее изготовив шаблоны для опалубки. Размеры, указанные на схеме, могут немного отличаться от реальных в каждом отдельном случае, поэтому их следует сверить после постройки основной части печи.

Порядок кладки угловой печи-камина

Схема кладки и дополнительные элементы печи с камином

Компактные металлические печи-камины

Для тех, кто не может позволить себе установку громоздкой кирпичной печи или не хочет тратить время на ее строительство и обустройство сложного дымохода, существуют компактные металлические отопительные приборы с каминными топками, варочными плитами и духовками. Принцип работы этого оборудования основан на конвекции, поэтому нет необходимости в сложных дымооборотных каналах, а дымоотводящую трубу можно вывести не только через крышу, но и через боковое отверстие в стене в металлический или керамический дымоход.

Чугунная отопительно-варочная печка с плитой

Несмотря на простоту установки, монтаж чугунных печей может вызвать затруднения. При недостатке опыта и знаний, лучше сразу же обратиться к специалисту. Это же следует сделать и тем, кто собирается строить кирпичную печь своими руками, но никогда не сталкивался с подобной работой. Набираться опыта лучше на более простых конструкциях, например на уличных мангалах и барбекю.

Камины никогда не выходят из моды. Они постоянно видоизменяются и совершенствуются. Не так давно на рынке появилась новинка: камин, совмещающий в себе функции печи и варочной поверхности. Такое устройство имеет ряд преимуществ перед обычным камином.

Главное отличие печи – камина от просто камина – это возможность приготовления пищи на ней.
Существуют модели с варочной поверхностью и с духовым шкафом, но последних значительно меньше. Не стоит путать духовку с печью, в которой пекут хлеб. В печке горят дрова и температура здесь гораздо выше, чем в духовке, которая нагревается за счет тепла от топки.

Для стационарного камина требуется фундамент, а печь — камин не нуждается в этом. Ее можно установить абсолютно на любой поверхности. Стоимость ее по сравнению с полноценным камином не велика, а затраты на ее установку вообще минимальны. Она универсальна и легко станет частью любого интерьера. Печь также служит и как источник тепла, и как средство для приготовления пищи.

Камин-печь с варочной поверхностью – незаменимая вещь для жилого коттеджа или дачного домика, где часто бывают проблемы с подведением газа или перебои с электроэнергией. Имея в загородном домике камин, совмещенный с духовкой, вы сможете легко приготовить как легкий романтический ужин для двоих, так и полноценный банкет для большой вечеринки. А позже вы сможете наслаждаться его теплом и отблеском пламени, уютно устроившись перед ним на пушистом ковре. Он не даст вам пострадать от холода и голода в буквальном смысле слова.

Материал изготовления печей-каминов может быть разным. Рассмотрим основные варианты.

Из чугуна

Ее прародительницей является печь-буржуйка, усовершенствованная в соответствии с современными требованиями. Чугун славится прекрасной теплоотдачей и стойкостью к высоким температурам.

По форме чугунные камины различают:

• с обтекаемыми формами – круглые и овальные
• многоугольные – в форме квадрата, прямоугольника, бывают даже треугольные

По типу установки печи разделяют на:

• встраиваемые
• пристраиваемые к стене
• отдельно стоящие (островной вариант)

Виды топлива, на котором работают чугунные печи- камины:

• дрова
• Уголь
• паллеты – отходы от обработки вышеизложенных продуктов.

Некоторые печи могут работать только на одном виде топлива, а есть варианты для смешанных продуктов сгорания.

Кирпичная

В идеале порядовку камина, совмещенного с панелью и духовкой, закладывают еще на начальном этапе строительства. Во всех остальных случаях необходимо будет провести глобальные перестройки всего дома.

Однако, если сравнивать печь с духовкой и панелью из кирпича с аналогичным вариантом из чугуна, то тут у нее неоспоримые преимущества. Кирпичная печь значительно дольше держит тепло, чем чугунная.

Такие камины в готовом виде не существуют. Их изготавливают по специальному проекту, который нужно заказывать специалисту – если, конечно, вы не владеете этим мастерством в совершенстве. Услуги таких мастеров стоят дорого, но это не тот случай, когда можно сэкономить. Если печь будет выложена неправильно, то тепла от нее вы не дождетесь, равно как и вкусной еды. Неправильная тяга не позволить печке разгореться с полной силой. Копоть и угарный газ пойдут в комнату, и вы рискуете отравиться.

фотографий

Металлические

В отличие от кирпичного камина, металлический камин с функциями печи и плиты очень компактен и мобилен. Такой агрегат позволяет не только варить и жарить пищу, но также сушить овощи и фрукты, а также коптить мясо и рыбу.

Печи из металла практически сразу нагреваются и начинают давать тепло. По воздуховоду теплый воздух движется, обогревая помещение. В таких каминах дрова медленно тлеют, что позволяет получить больше тепла. И даже после прогорания дров печь еще долго остается теплой. Присмотр за ними практически не требуется — достаточно загрузить дрова один раз и тепло в комнате обеспечено надолго.

Принцип работы

Классическая печь, работающая на твердом топливе, состоит из нескольких частей:

• Портал – передняя часть печи, которую декорируют различными аксессуарами.
• Топка — камера, где происходит процесс сгорания топлива;
• Дымосборник камера закрытого типа, в которой собираются все отходы сгорания. Из этого камеры угарный газ и дым поступают через отвод в дымовую трубу.
• Дымоход. Вертикальная труба, отвечающая за создание воздушной тяги в топке и отведения дыма;
• Варочная плита для приготовления пищи.

Печь состоит из двух секций. В верхнюю часть закладывают дрова. В нижнюю часть — зольник ссыпается пепел. Этот отсек может закрываться декоративной решеткой. Сверху расположена непосредственно варочная плита. Когда начинается процесс приготовления пищи, интенсивность горения можно регулировать с помощью тяги. Варочная плита может иметь декоративную крышку, которая защищает ее от пыли, когда она не используется. Через прозрачное стекло дверки печного отсека можно наблюдать за процессом горения.

Пища, приготовленная на открытом огне, значительно отличается по своим вкусовым качествам пищу, приготовленную на обычной плите. А эстетическое удовольствие от наблюдения за живым огнем и исходящее от камина тепло сделают уютным даже самый незамысловатый интерьер.

из кирпича для загородного дома каминопечь, для дачи на дровах кирпичная печка

Как изготовить печь камин для дачи из кирпича

Печь камин из кирпича для дачи

Печь камин из кирпича для дачи делают многие люди. Это не только украсит помещение, но и довольно полезно с практической точки зрения.

В данной статье мы расскажем, как делаются камины и печи из кирпича для дачи. Правда сделать своими руками сможет не каждый, но если вы держали в руках мастерок и клали рядовой кирпич, тогда вполне можно и попробовать сделать.

Ведь тогда цена установки будет значительно ниже. Так же основные моменты работы вы сможете посмотреть на видео в этой статье.

Выполнение работы

Печи и камины для дачи из кирпича делаются по определенным правилам, которые стоит выполнять. Ведь данная конструкция имеет не малый вес и поэтому технология выполнения работы должна соблюдаться.

Особое внимание надо уделить дымоходу, это пожалуй самый сложный элемент этого строительства. Его не так и просто изготовить. Давайте по прядку рассмотрим правила выполнения этой работы.

Принципы работы печи и место ее расположения

Камины и печи для дачи из кирпича делаются практически по одному принципу. Здесь самое важное будет создание тяги. Ведь дым должен выходить.

И это особенно важно если помещение будет закрытым. Камин-печь представляет собой сооружение, совмещающее в себе элементы, которые присуще хлебной печи. Оно призвано удерживать тепло.

Внимание: Камин – открытая топка, позволяющая за короткий промежуток времени прогреть помещение. В том случае, когда в конструкции такой печки учитывается плита, появляется возможность с легкостью готовить еду.

• Главной особенностью печи является то, что в ней присутствуют две топки и такое же количество дымоходов. Это значит, что можно топить отдельно и печь, и сам камин.
• Дымовые каналы в такой конструкции имеют большое количество дымооборотов. В печи при помощи этих каналов тепло остается надолго. Кроме всего этого, для выполнения обогрева потребуется не так много топлива, что является несомненным плюсом с точки зрения экономии денежных средств.

Не стоит забывать и о таком экологическом критерии, как здоровое тепло. Под этим термином понимают наиболее комфортный воздушный тепловой климат для человеческого организма. В качестве материала для обогрева можно применять различное топливо:

• Каменный уголь;
• Дрова;
• Торф и так далее.

Рассматривая варианты с местом размещения камина, который можно сделать своими руками, используя термостойким кирпич, стоит помнить, что данной сооружение будет являться основательным. Разумнее всего думать о таком строительстве еще на этапе планировки дачного домика.

Это поможет определить идеальное место для его основания, не прибегая к переделкам. Но есть ситуации, когда очаг встраивают в уже готовый дом. В этом случае понадобится проводить демонтажные работы части пола и крыши.

Специалисты дают следующие советы по процессу установки:

• Камин обладает довольно большим весом. Даже самые небольшие виды будут весить не меньше шестисот килограммов. Это значит, что фундамент под камин должен быть прочным;
• Для кирпичной печи необходимо достаточное количество места – больше, нежели для постройки камина;
• Если вы решили возвести печь в уже готовом объекте, то лучше прибегнуть к так называемому варианту Кузнецова. Это позволяет не совершать переделок.

Устройство кирпичной печи-камина

Если вы планируете заниматься строительством печи для дома собственными силами, все работы необходимо начинать с фундамента.

• Его глубина будет составлять около одного метра. Но дно выкопанной ямы укладывается гидроизоляционный слой. Для этого используем рубероид, который складывают в несколько слоев.
• Для скрепления кладки понадобится раствор из глины. Ее замачивают на трое суток, и после этого перемешивают с песком. Кирпич при этом предварительно замачивают, чтобы он не впитывал влагу из раствора.

Внимание: Нельзя начинать строительство печи Кузнецова наобум. Нужную порядовка выполняют в зависимости от того, какую именно конструкцию человек выберет для приготовления кирпича (пристенная, встроенная или же угловая). В порядовке указывается с максимальной точностью описание всех рядов.

Металлические устройства

Не обязательно строить хлебную печь из камня. Это материалу можно подобрать равноценную замену.

• Одним из выхода является установка печи из металла. Прообразом такого типа принято считать конструкцию, в народе называющуюся буржуйкой. Такой вид в начале двадцатого столетия устанавливали только в городских квартирах. Но на данный момент установку печей проводят и в домах, находящихся за городом.
• Эта конструкция может легко вписаться в любой интерьер. Так же ее можно обложить лицевым кирпичом и она будет довольно привлекательна.

Устройство дымохода

Если рассматривают установку металлического камина на загородном участке, который может быть смонтирован самим владельцем, нужно обращать особое внимание на дымоход – он в обязательном порядке должен быть пожаробезопасным. Его установку можно осуществить несколькими способами: внутри помещения и снаружи.

Принцип работы дымохода

Схема работы внутреннего и наружного дымохода

Что понадобится

Список нужных материалов, а также инструментов:

• Прутья арматуры;
• Печная смесь;
• Кладочная сетка;
• Строительный уровень;
• Облицовочный кирпич М-200;
• Акриловая краска;
• Цемент, гравий, песок.

Для начала займитесь чертежом:

• Подготавливаем необходимый материал. Его количество напрямую зависит от того, какая площадь будет отапливаться. Понадобится облицовочный камень и кирпич марки М-250, базальтовая вата, имеющая толщину в пять сантиметров и фасадная акриловая краска.
• Затем приступаем к заливке фундамента. Это делают при помощи бетона, который выполняют для подобных работ в пропорции 1:3:1 (часть песка, три части гравия и цемент). Армирование проводят с помощью кладочной сетки, после этого в обязательном порядке вкапываем сваи, которые сделаны из асбестовой трубы (ее длина один метр).
• Общее число свай, которое может потребоваться для камина должно быть не менее пяти. В каждую из сваи укладывают арматурный пруток и после этого все заливают бетоном. В итоге фундамент должен выйти ниже уровня пола минимум на три кладочных ряда.
• В качестве смеси для кладки используем печную смесь, которая фасована по двадцать пять килограммов. Ее можно купить на всех строительных рынках.
• Три ряда необходимо для выведения кладки в ноль. Так говорят специалисты, когда выводят идеальную поверхность по горизонту при помощи стартовых рядов. Несколько рядом потребуется, что основание печи было полностью ровным.
• Процесс закладки камина и основания дровника. Готовим основание. Перед началом кладки не забудьте озаботиться приблизительной раскладкой (на сухую). Это необходимо для того, чтобы в будущем проще было ориентироваться в устройстве кладки. Как только разложите порядовку, можно начинать работать с раствором. Выкладываем три ряда основания.
• Лицевая сторона является камерой под сам камин, а задняя – под нишу для дров. Хорошо, если тепло от печи будет сушить поленья до того, как они попадут в топку.
• Чтобы металлические уголки, использующиеся в кладке для фиксации элементов, которые висят, не бросались в глаза, их обычно прячут во внутреннюю часть кладки.
• Около дровника будет расположена простая отопительная каминопечь. Для нее потребуется обыкновенный чертеж. Вначале зольник и поддувало, потом дымоход, стяжку и топочную камеру.
• Устанавливаем кассеты камина. Перед ее установкой, все поверхности должны быть выровнены строго по строительному уровню. Вес кассеты будет составлять около девяноста килограммов, это значит, что ее монтаж – достаточно ответственный и сложный процесс. Чтобы закрыть топку нужно поднимать ряды.
• Края камина проклеивают при помощи строительного скотча. Это дает возможность избавлять от строительных царапин и иных изъянов, которые могли допустить во время строительства. Ряды кладки поднимают вровень с верхним карем. Внутреннюю стенку выкладывают из красного керамического кирпича, все другие стенки облицовочным.
• При помощи отрезного круга по керамике нужно формировать камень подходящей формы, чтобы кладки могла скрыть все элементы из железа, которые могут выступать.
• Не стоит заниматься подрезкой раствора сразу после кладки. Ему необходимо время, чтобы схватиться.
• Прорезаем потолок. Минимальный размер проема должен равняться семидесяти пяти сантиметрам по всем сторонам стропил.
• Выполняем трубу. По наружной стене кладки фиксируем базальтовую вату. Все кирпичи по этой грани стоит проклеить строительным скотчем. После можете смело заниматься кладкой.
• Трубу выкладываем до ската крыши на расстоянии в пятьдесят сантиметров. Люк устанавливаем в верхней части. В обрешетке, а также настиле делают прорезь, после чего трубу выкладывают до ската. Саму же трубу необходимо обложить базальтовой ватой.

В том случае, если все сделать правильно, печь камин для дачи из кирпича будет радовать вас привлекательным внешним видом и своим теплом долгие годы. Во время строительных работ внимательно соблюдайте все правила, предусмотренные техникой безопасности.

Внимательно просмотрите фото и составьте план работы. Инструкция поможет вам в этом вопросе.

iz-kirpicha.su

Печь-камин из кирпича для загородного дома своими руками: чертежи, видеоинструкция

Планируя сделать печь-камин для загородного дома, стоит сразу осознать, что для столь массивного сооружения из кирпича необходим свой фундамент.

В обжитом доме делать печь очень проблемно, потому что придется ломать кровлю и некоторые участки пола, чтобы сделать фундамент и дымоход. Лучше сразу определиться будет стационарный очаг в обители или нет, еще во время ее сооружения.

Особенности устройства стационарного очага

1. Один из самых важных элементов в стационарных комплексных очагах – фундамент. Основа должна быть глубиной около 1 м.
2. Перед тем как закладывать печь, необходимо сделать гидроизоляцию пола – два слоя рубероида.
3. Для крепления кирпичей используется специальный самодельный раствор из песка и глины. Последняя предварительно замачивается водой в течение 3 суток.
4. Кирпичи тоже нуждаются в обработке водой – замачиваются за 5-10 минут до начала кладки.
5. Такой комплексной конструкции для правильной и эффективной работы необходимы дымоход и две топки, полностью не зависящие в функционале друг от друга.
6. Есть несколько методик порядовок комплексных стационарных очагов для дома:

• угловая;
• встроенная;
• пристроенная.

Читайте также: Как сделать печь из чугунной ванной

Кладка должна полностью проводиться по технологии сооружения печей, иначе конструкция долго не прослужит, и не будет соответствовать нормам безопасности, представляя собой угрозу людям.

Специфика дымохода

Есть всего пара вариантов сооружения дымохода для печи-камина:

• внутренний – обладает лучшей тягой и потому меньше забивается сажей в процессе эксплуатации очага. Конденсат тоже образуется минимальный. Но если печь-камин возводится в уже покрытом доме, нужно разбирать крышу, а для двух-трехэтажных строений придется вести дымоход с печи-камина на первом этаже через верхние;
• наружный – самый оптимальный вариант для многоэтажных строений или с уже установленной крышей. Но этот вариант возможен при условии конструирования камина у наружной стены, чтобы получилось вывести дымоход на улицу. Такой элемент быстро засоряется из-за малой тяги и существенного образования конденсата. Этот вариант выбирают зачастую те, кто строит камин уже в обжитом доме.

Материалы

Количество материала напрямую зависит от габаритов строения, типа порядовки, вида дымохода и объема отапливаемой площади жилья.

Ключевыми компонентами при этом всегда остаются:

• гравий;
• кирпич для облицовки;
• огнеупорный кирпич для очага;
• труба асбестовая;
• цемент;
• песок;
• минеральная вата – 5 см толщиной;
• водно-дисперсионная краска;
• глина;
• армирующая сетка.

Перед тем как запасаться всем необходимым, выберите конкретный тип печи-камина и просчитайте количество материалов. Такие конструкции отличаются не только внешним видом, а и некоторыми особенностями функционала. Не стоит также забывать про покупку уже готовых дверей для топок, защиты камина или облицовочных материалов.

Формирование фундамента и особенности порядовки

Раствор для фундамента тоже готовиться заблаговременно. Да и само сооружение нуждается в усадке продолжительностью не один день – все зависит от погодных условий и времени года.

Последовательность действий:

1. Смешиваются в равных частях песок и цемент, к которому добавляют три части гравия.
2. После заливки создается костяк фундамента – из армированной сетки.
3. Потом вставляются метровые сваи из асбестовой трубы – не менее 5 шт.
4. Внутрь размещается прут арматуры и только после заливается бетон.

Первые ряды:

1. С самого начала, стоит сделать пробную черновую порядовку без раствора, а только кирпичом. Чтобы визуально оценить габариты очага.
2. Кладка крепится типовой для очагов смесью. Ее можно сделать самому или купить в магазине.
3. Первые ряды создают основание, потому выкладываются на безупречно ровной поверхности.
4. Потом укладывается дровник для камина, если он задуман в выбранном типе конструкции.

Есть вариант с установкой металлического камина-печи, который с внешней стороны легко «облагородить» облицовочным материалом. Таким образом, конструкция будет максимально безопасной и удобной.

Мероприятия по установке и отделке:

• в среднем металлический камин весит от 100 кг, потому установить его легко и без посторонней помощи не получится;
• методом поднятия рядов закрываются каминные топки;
• края металлического корпуса лучше обезопасить специальным термостойким скотчем. Так получится избежать повреждений и погрешностей;
• Верхняя кладка выравнивается относительно высшей точки корпуса металлического камина;
• с внешней стороны используется облицовочный кирпич, а с внутренней – керамический;
• для формирования стройматериалов понадобится отрезной круг;
• раствор подчищается только после высыхания;
• при сооружении внутреннего дымохода, отверстие в кровле делается чуть меньше 1 м с каждой стороны от несущей балки;
• расстояние от ската крыши до трубы дымохода – 500 мм;
• после монтируются люк, отверстие в настиле, обрешетке;
• только потом устанавливается труба, обернутая изоляционным материалом.

Читайте также: Как сделать печь в баню из трубы

Определившись с типом печи-камина и дымохода, детально изучите, как сделать нужную порядовку своими руками и последовательность действий при сооружении очага. Только так у новичка получится сделать безопасное изделие. Конечно, не без терпения, которое окупится эстетически привлекательным камином, уютом и теплом в доме.

gidpopechi.ru

из кирпича для загородного дома каминопечь, для дачи на дровах кирпичная печка

Функциональная печь-камин сделанная своими руками

Камины-печи не перестают быть популярными в течение многих десятилетийКаждому владельцу загородного дома хочется наполнить обстановку теплом и уютом. Что может быть более домашним, чем посиделки на мягком диване возле камина, в котором так приятно потрескивает огонь?

Преимущества печи-камина из кирпича

Если брать классический вид печи, то она отлично справляется с тем, чтобы обогреть помещение, но эстетическую функцию она не выполняет, но если брать совмещенный вариант печь-камина, то все складывается наилучшим образом!

Большая кирпичная печь хорошо держит тепло в доме в холодное время

В основном, печь-камин – это перегородка в прорубе стены между кухней и залом, поэтому конструкция камина зависит от планировки помещения:

1. Угловой – такие печи устанавливаются вдоль стены кухни, а камин ориентируется в зале под углом в 45°.
2. Фронтальный – топки располагаются по фронтальной стене либо с противоположной стены конструкции.
3. Швеллер. Устанавливается в прорубе капитальной стены. Обычно устанавливается, если высота полов в помещении разная, если нет возможности устроить фундамент.

Есть ряд преимуществ. Функциональность – печь и камин работают по отдельности, можно регулировать задвижками работу камина и приготовление еды на поверхности для варки. Эффективность – быстрый и полноценный обогрев помещения.

Конструкция печи-камина из кирпича для загородного дома

Отопительный камин располагается у стены, в углу или в центре комнаты, в котором обязательно должно быть не меньше 12 м2, также обязательно должно быть окно, чтобы циркулировал воздух. Чаще всего, возводят камины из кирпичей, из-за того, что они лучше справляются с отоплением помещения и выглядят достаточно красиво.

Печь-камин из кирпича – идеальная комбинация, с помощью которой в доме создается комфортный микроклимат

Выполняются камины во множестве разных стилей, форм и видов, например:

• Классический;
• Минималистический;
• Деревенский;
• Современный;
• Венецианский;
• Английский;
• Хай-тек.

Начинать нужно с определения местоположения камина, лучшим местом будет являться несущая фасадная либо внутренняя стенка, либо угол, пересекающий 2 несущие стены. Возводить конструкцию напротив окон, возле лестничного марша или в продуваемом сквозняком месте нежелательно.

Нужно правильно рассчитывать размер камина, это зависит от объема помещения.

В конструкции камина присутствуют дымовая труба и топливник, который не должен быть чересчур глубоким, чтобы не допустить недостаток тепла в помещении. В месте соединения топливника и дымовой трубы нужно установить газовый порог, который предотвратит перепад потока воздуха, который поступает в камин, а также будет препятствовать тому, чтобы искры вылетали из топки. Также, благодаря ему, дыма и сажи не будет в помещении. Чтобы не допустить задымления, порог необходимо устанавливать строго вертикально, ширина его может быть чуть больше дымовой трубы. Чтобы избежать скопления дыма, над камином устанавливают колпаки.

Материалы для камина на даче на дровах своими руками

Для установки фундамента для камина, сооружается котлован, имеющий глубину 60 см, дно которого застилают гравием. После этого, его засыпают песком и заливают цементным раствором. Первым делом, между основанием и фундаментом дома нужно проложить 2 изоляционных слоя рубероида. Кирпичная кладка и порядовка должны быть выполнены из кирпича с огнеупорной поверхностью.

Дровяной камин из кирпича – идеальное сочетание функциональности, эстетики и комфорта

Что потребуется для возведения камина своими руками:

• Огнеупорный и полнотелый кирпич;
• Полосы стальные;
• Глиняный раствор;
• Стальные дверки;
• Шкаф духовой;
• Варочная панель.

 Каминная полка выкладывается в различных формах и изготавливается из различного материала. Из-за того, что это основной элемент внешней конструкции камина, она должна быть защищена с помощью внесения дополнительных прослоек кирпича и камня от излишнего тепла.

Обязательно нужно проследить за горизонтальностью кладки, пропорциональностью габаритов и геометрией углов.

Правильная кладка важна, чтобы камин был прочным и долговечным! Камин можно отделать мрамором, гранитом, керамикой, но можно сохранить в оригинале, только хорошо отштукатурить и покрасить.

Как сделать каминопечь своими руками

Фундамент прокладывается фольгой, чтобы тепло шло в помещение, а не уходило в землю. Существует определенная последовательность возведения камина. Выкладываются первый и второй ряды для выравнивания поверхности, так как после заливки фундамента, все равно присутствуют неровности. Чтобы эксплуатация была долгой, на втором ряду уровень должен быть идеальным. Организовывается 2 окна для чистки и 1 поддувало с разных сторон камина. Стальная дверка монтируется на каждое окошко. Стальная полоса размещается дополнительно над дверцей поддувала.

Перед тем как выкладывать каминопечь своими руками, нужно сделать под нее фундамент

Нюансы при выполнении работ:

• Чтобы продукты горения не выпадали, с лицевой стороны камина нужно сделать каминное отделение с бортиком. Открывается топка со стороны камина и кирпичом перекрываются дверки.
• Колосник размещается над поддувалом. Стальной полосой перекрывается длинное узкое отделение.
• Пополам разделяются боковые каналы кирпичом. Топочная дверца устанавливается впотай. Ее необходимо перекрыть кирпичом и накрыть стальной полосой.
• Камин также перекрывается полосой из стали. С ближайшим колодцем соединяется канал над топкой. Лицевая сторона камина закрывается, образуя дымозабоник.
• Над топкой располагается варочная панель. Стальными полосами закрывается все оставшееся пространство между колодцем и переходом. Над печкой сужается канал, и формируется варочное отделение.
• Между камерой варки и вторым колодцем устанавливается совмещенная в одном коробе вытяжка, в которую монтируется прочистная металлическая дверка. Разделяется пополам расположенный над плитой задний колодец. Летней заслонкой перекрывается тот, который выходит на улицу. Размер колодца над очагом возводится в 1 кирпич.
• Прочистное окошко выводится из второго, расширенного до максимальных размеров, канала. Заслонка устанавливается над колодцем с камином. Устанавливается прочистная дверка. Металлический духовой шкаф размещается в полости. Вертикальный дымовой колодец остается с дальней стороны.
• Выход газов в центральной трубе делается с одной стороны после перехода в трубу из полости, так как шкаф духовой тут уже закончился.
• Стальными полосами накрываются колодец и полость. Полосы покрываются сверху кирпичом, зимняя задвижка монтируется в последнем незадействованном колодце.

Далее с помощью горизонтальных ходов, все колодцы соединяются с каминным. Устанавливается прочистная дверка. Площадка накрывается, монтируется общая заслонка. Конструкция сужается, постепенно переходя в трубу.

Печи-камины своими руками (видео)

В заключении стоит напомнить о преимуществах камина. Простота очистки – если перед каждой топкой ставить зольники с дверьми. Длительный срок эксплуатации – при грамотной установке, служит много лет. Если соблюсти все правила, камин прослужит долго!

openfile.ru

видео-инструкция по монтажу своими руками, цена, фото

Ещё совсем недавно слово дача ассоциировалось у нас с земельным участком в 6 соток, на котором ютился небольшой летний домик. В нем можно было спрятаться от дождя и перекусить в перерывах между посадкой, прополкой и другими огородными делами. Ни о каких удобствах речи не шло.

Современная дача – это скорее место для отдыха, причем не только летнего. Многие ездят сюда круглый год, поэтому печи и камины из кирпича для дачи стали пользоваться большой популярностью.

Такая печь и согреет, и накормит

Конструкция такого очага может быть самой разной в зависимости от того, для каких целей он возводится. Если для тепла и уюта в небольшом домике, то это будет камин с открытой топкой. Если для обогрева достаточно большого, иногда двухэтажного дома – печь со сложной системой дымовых каналов.

Но самым удобным вариантом будет некий гибрид европейского камина и русской печи.

Устройство и условия для возведения печи-камина

Особенности конструкции

Печь-камин для дачи из кирпича может быть устроена так, что будет исполнять несколько функций: обогрева помещения, продолжительного удерживания в нем тепла и функцию плиты для приготовления пищи или обеспечения горячей водой. Конструкции попроще делаются без плиты.

Такие сооружения имеют следующие конструктивные элементы:

• Закрытую печную топку;
• Открытую каминную топку;
• Два автономных дымохода, позволяющих топить печь или камин отдельно;
• Плиту над печной топкой.

Дымовые каналы в такой печи устраиваются с несколькими каналами (дымооборотами), что позволяет экономить топливо и дольше удерживать тепло, исходящее от печи.

Здесь вместо плиты печь оборудована удобной лежанкой

Обратите внимание. Теплоотдача зависит не только от конструкции печи-камина, но и от того, какой кирпич использован для её возведения и облицовки.

Топить камины и печи для дачи из кирпича можно торфом, дровами, углем. Но сжигать в них мусор (за исключением бумажного) не стоит.

Как и где построить дачную печь-камин

Проектировать кирпичную печь-камин и определять её положение лучше всего ещё до начала строительства дачного дома. В этом случае проще будет соорудить фундамент под неё.

Если дом уже есть, очаг в него тоже встроить можно, но для этого придется потратить больше сил и средств, так как не обойтись без демонтажа части пола, потолочных перекрытий и кровли.

Совет. Если позволяет место, постройте печь в центре комнаты.Теплоотдача от неё будет выше, а само сооружение разделит комнату на функциональные зоны с камином в одной из них и плитой и рабочей топкой в другой.

Камин – в гостиной, плита – на кухне

Что нужно учесть, если вы хотите построить печь-камин из кирпича на даче своими руками?

• Конструкция из кирпича займет много места. В небольших помещениях лучше обойтись обычным камином.
• Независимо от размеров, такая печь обладает большим весом и требует обязательного устройства надежного фундамента.
• Если дом уже жилой и отделан внутри, возводить очаг лучше с достаточным отступом от стен. Цена такого строительства будет ниже, так как не потребуются сложные переделки.
• Не пытайтесь использовать обычный строительный кирпич, оставшийся от постройки дома: здесь нужен специальный печной керамический и огнестойкий шамотный кирпич.

Как сложить печь-камин своими руками

Прежде чем начинать строительство, необходимо выбрать конструкцию и рассчитать необходимое количество материалов. Основной из них – кирпич. Его количество подсчитывается с помощью порядовок – чертежей каждого ряда кладки.

Порядовки для выбранной конструкции можно найти в Интернете, в специальных журналах и книгах по печному делу или заказать мастеру.

Порядовка для печи с угловым камином

Внимание!При подсчете количества кирпичей указанные в порядовках половинки и четвертинки следует считать за целый кирпич.А при покупке к полученному результату нужно прибавить не менее 10% на бой и брак.

Также вам потребуется глиняный раствор для кладки. Но без достаточного опыта сделать его самостоятельно очень трудно, поэтому лучше использовать готовые смеси, которые разводятся водой непосредственно перед работой.

Для каждого вида камина или печи нужна своя подробная инструкция с порядовками (см. подробнее статью Проекты каминов из кирпича — порядная раскладка и особенности монтажа). Поэтому в рамках данной статьи мы дадим только общие сведения о том, что вам предстоит сделать.

Устройство фундамента

Глубина фундамента зависит от массы печи и составляет в среднем от 60 см до одного метра. При его устройстве важно помнить, что он никак не должен быть связан с фундаментом дома.

Порядок работ:

1. Выкапывается яма нужной глубины. Её размеры в плане должны быть на несколько сантиметров больше размеров цоколя будущей печи.
2. Дно ямы засыпается щебнем и трамбуется, после чего в неё устанавливается опалубка. Её верхний край должен быть выше края ямы на 10-15 см и на 6-8 см ниже уровня пола в помещении.

Подготовка фундамента к заливке

Совет. Если фундамент для печи делается рядом с фундаментом дома, промежуток между ними нужно засыпать сухим песком.

3. Готовится цементно-песчаный раствор в соотношении 3:1. На щебень укладывается слой гидроизоляции (рубероид), а затем яма постепенно заполняется бетонным раствором.
4. Поверхность залитого фундамента разравнивается и накрывается полиэтиленовой пленкой. Ему нужно дать высохнуть и набрать прочность – на это уйдет около недели.

Кладка печи

Далее кирпичная печь-камин для дачи строится в соответствии с порядовками. Под первый ряд цоколя снова укладывается гидроизоляция из двух слоев рубероида.

Кладка цокольной части

При работе следует придерживаться следующих рекомендаций:

• Если кладочный раствор вы готовите сами, то замачивать глину нужно за несколько дней.
• В раствор для кладки цоколя желательно добавить немного цемента.
• Нельзя использовать для строительства печи силикатный и пустотелый керамический кирпич. Двойной силикатный кирпич М 150 и других марок не выдерживает высоких температур.
• Кирпич перед укладкой нужно осмотреть на наличие трещин и подержать в воде, чтобы он не «тянул» влагу из раствора.
• Толщина кладочного шва должна быть не больше 5 мм.
• Каждый ряд проверяется на горизонтальность с помощью строительного уровня. Также необходимо контролировать вертикальность стенок и углов, используя обычный отвес или лазерный уровень.
• Чтобы не запутаться, нумеруйте каждый выложенный ряд, постоянно сверяясь с порядовкой.
• Для кладки топливника, в котором непосредственно и будет гореть огонь, используйте шамотный, кварцевый или керамический огнеупорный кирпич.

Внимание!Каждый вид кирпича обладает своими показателями температурного расширения.Поэтому топливник рекомендуется выкладывать без связки с наружной облицовкой камина, оставляя между внутренними и наружными стенками зазор в несколько миллиметров.

На фото – вид топливника сверху

• Рабочие части печи-камина желательно выкладывать вручную, без использования мастерка. Так вы сможете лучше контролировать качество раствора и кладки, которая должна быть ровной и герметичной.
• Излишки раствора со стенок необходимо сразу удалять, а кладку обтирать мокрой тканью.
• Для изготовления свода топочного отверстия камина заранее приготовьте кружало (временную опалубку) и опоры для его фиксации под сводом.

Кладку свода начинайте с верхнего центрального кирпича и продолжайте в обе стороны, соблюдая симметричность

Не забудьте также соблюсти все меры пожарной безопасности при прохождении дымохода через потолок и крышу, защитить внутреннюю часть дымохода от попадания в него атмосферных осадков и мусора.

Одним словом, эта работа требует не только мастерства, но и больших знаний. Поэтому в большинстве случаев её и не делают сами, а доверяют профессионалам.

Заключение

Кирпичная печь одинаково эффектно смотрится как с отделкой, так и без неё. Конечно, при условии качественно выполненной кладки. Если же вам не удалось обойтись без огрехов, их легко спрячет под собой штукатурка, облицовка плиткой или камнем. (см. также Как обложить каминную топку кирпичом своими руками)

Такую конструкцию можно соорудить своими руками

Если вы не отказались от мысли выложить очаг своими руками, в представленном видео в этой статье вы найдете дополнительную информацию по данной теме.

klademkirpich.ru

Печи для дачи на дровах (кирпичные)

Краткое содержание

Дорогостоящие системы отопления не часто используются в загородных домах в силу того, что отапливать данное помещение приходится не каждый день. Используя камин, можно обеспечить максимально быстрое прогревание дома в зимний период времени. Однако подобная конструкция будет нагревать помещение исключительно в момент отопления, после чего камин быстро остынет.

Печка-камин из кирпича – это современный подход к решению вопроса отопления загородного дома. Она достаточно функциональна, практична, а также является великолепным дизайнерским дополнением к интерьеру помещения.

Виды кирпичных печей-каминов

Виды кирпичных печей

Если говорить о печах-каминах, то сразу же представляется своеобразная постройка из кирпича, которая послужит только украшением для помещения. Тем не менее, декоративный камин и камин-печка – это совершенно два разных понятия.

Как правило, печь-камин из кирпича играет роль перегородки, установка которой выполняется на переруб в стене между кухонным помещением и гостиной. Следовательно, конструкция сооружения будет напрямую зависеть от планировки помещения:

Угловая кирпичная печь

Угловая. Этот вариант подразумевает возведение печи вдоль кухонных стен, а камин ориентируется под углом 450 в зале.Фронтальная. Обустройство топок выполняется на фронтальной стене или же по противоположным стенам сооружения.

Установка таких печей-каминов осуществляется в тех домах, в которых нет разделения комнат на зал и кухню, либо же стены-перегородки полностью отсутствуют.

Швеллер. Данный способ предполагает обустройство печи-камина непосредственно в перерубе основной стены. Камин, имеющий небольшую массу, устанавливается на консоли, с передачей нагрузки на общую фундаментальную основу.

Главными причинами, по которым существует потребность выбирать этот способ установки отопительной конструкции, являются: несоответствие высоты полов в помещении; отсутствие возможности оборудовать фундамент в гостиной или же зале загородного дома.

В чем заключаются достоинства печей-каминов

Устройство кирпичной самодельной печи

Совершенствование современных технологий происходит в соответствии с ростом индивидуальных пожеланий населения, следовательно, на смену классическим кирпичным сооружениям приходят более улучшенные модели.

Печь-камин представляет собой моноблок с трубным каналом, установка которого выполняется на едином основании.

Необходимо отметить, что каждый элемент отличается индивидуальным принципом функционирования. Камины обогревают посредством прямого излучения, именно поэтому им потребуется емкая топка и хорошая тяга.

Принцип действия печей заключается в том, что дымоход обязательно должен быть многоканальным.

Важно! Как правило, когда устанавливается печь камин для дачи своими руками, рекомендуется оснащать конструкцию специальной варочной поверхностью.

Классический вариант печи способен хорошо справляться с функцией обогрева помещения, однако эстетическую роль она не выполняет. Совмещенная конструкция — печь плюс камин, лишена этого недостатка.

Она характеризуется наличием следующих преимуществ:

Кирпичная печь в современном интерьере

• Высокая эффективность. Данное отопительное оборудование максимально быстро и, что немаловажно, качественно обогревает помещение.
• Отличная функциональность. Работа печи и камина может происходить по отдельности, что, в свою очередь, обеспечивается поворотным шибером. Наиболее приемлемый вариант позволяет подобрать специальные задвижки: работа камина в осеннее время года, обеспечение подогрева лежанки, приготовление пищи на варочной поверхности.
• Показатель КПД до 80%.
• Простота в процессе чистки конструкции. Для того, чтобы значительным образом облегчить данную процедуру, непосредственно под каждой топкой устанавливаются зольники с дверцами.
• Длительный срок полезной эксплуатации. Конструкция, которая возводится профессиональными мастерами, может прослужить в течение нескольких десятков лет.

При условии грамотного и правильного подхода к печному делу, печка-камин из кирпича станет настоящим произведением искусства загородного дома.

Поэтапный процесс самостоятельного возведения печи-камина

Прежде чем приступить к строительному процессу, первое, что изначально потребуется – это выбрать оптимальное место, где предполагается установка отопительного оборудования. Так, наиболее целесообразным решением станет: размещение топки с варочной плитой со стороны кухни, а расположение камина – со стороны зала.

Разумеется, не в каждом жилье возможна реализация подобного плана, следовательно, необходимо исходить из планировки загородного дома.

Строительство кирпичных отопительных сооружений осуществляется в несколько этапов.

Установка фундаментального основания. Для этого необходимо вырыть котлован, засыпать дно щебнем, все это выровнять слоем камней и хорошо утрамбовать. После необходимо соорудить опалубку и залить цементным раствором котлован.

Каминопечь

Каминопечь своими руками

Когда фундамент полностью застынет (от 7 дней и более), укладывается первый ряд кирпичей. Цементную стяжку необходимо предварительно застелить слоем рубероида.

Все последующие этапы основываются на укладке кирпича в соответствии со специальной схемой, монтируется печное литье.

Очень важно руководствоваться порядовкой, в противном случае придется заново переделывать всю работу. В момент кладки рекомендуется заглаживать внутренние стороны печи, так как это позволит не оседать пеплу и саже на ее стенках в эксплуатационном процессе.

Обустройство дымоотвода. Выполняя данный этап работы очень важно соблюдать установленные нормы и требования, которые касаются вопросов пожарной безопасности загородного дома.

Обьемно массовая характеристика кирпича и раствора для кладки

После того, как все работы будут полностью завершены, печь-камин необходимо хорошо обсушить. Этот процесс должен происходить естественным образом, не менее 2-3 недель.

Процесс активной сушки – периодическое протапливание печи. Делать это следует до тех пор, пока швы на сооружении не обретут равномерный цвет.

Строгое следование пропорциям, а также высокое качество цементной смеси – фундаментальные аспекты, благодаря которым отопительное оборудование загородного дома прослужит долго.

Как правило, для кладки применяется раствор, в состав которого должна входить глина, песок и цемент в небольшом количестве.

Качественный раствор характеризуется хорошей пластичностью, а также не разрушается в момент негативного воздействия высокого температурного режима. Также, в специальных торговых точках продаются уже готовые растворы, обладающие всеми необходимыми свойствами.

Качественное возведение отопительной конструкции обеспечит бесперебойный процесс отопления частного дома зимой. Поэтому предпочтительней довериться специалистам, которые выполнят строительные работы на высшем уровне.

Строгое следование технологическому процессу – гарантия продолжительной службы отопительного сооружения, комфорта и уюта в жилище.

Видео: Каминопечь своими руками — продолжение

kaminyn.ru

КАМИН-ПЕЧЬ ДЛЯ ОБОГРЕВА ДАЧИ СВОИМИ РУКАМИ–ЧЕРТЕЖИ И СОВЕТЫ ПО СТРОИТЕЛЬСТВУ

Реклама

Одно из безусловных преимуществ частного дачного дома и – возможность создать на даче настоящий домашний очаг. Какой и как строить – выбирать вам.

Несмотря на то, что на смену печам и каминам пришли более функциональные и практичные котлы, плиты и обогреватели, ни печки, ни камины не теряют своей популярности. Более того, технологии приручения огня тоже не стоят на месте, и инженеры-печники все время совершенствуют проверенные наработки.

Да, далеко не всегда даже новый камин или печь смогут потягаться с современными устройствами. По часто они могут служить дополнением к существующей системе жизнеобеспечения и быть для подстраховки. Итак, давайте разберемся в главных особенностях печей, каминов и их разновидностей в которых совмещены и печь и камин.

Требования к дачном дому в котором планируется постройка:

Лучшее время для выбора и планировки системы – этап проектирования здания. И не обязательно возводить ту же печь во время строительства, можно лишь оставить место для нее. Важно учесть особенности конструкций:

Печи являются самыми массивными и требуют усиленного фундамента. Кроме того, если печь полноценная и ее можно использовать не только для готовки, но и для обогрева дома, для нее нужно оставить много места. В готовом доме будет накладно разбирать большие площади междуэтажных перекрытий для организации дымохода.

Камин проще в плане постройки в готовом доме. Он легче печи, но все же может потребовать усиления фундамента. Конструкции каминных топок и дымоходов проще печных, требуют меньше места и монтируются быстрее.

Что касается аспекта усовершенствования, то все популярнее становятся готовые металлические топки и дымоходы, обложенные кирпичом. Современные конструкции чугунных или стальных топок, а особенно дорогих мировых производителей смонтировать проще и быстрее. Зачастую они имеют меньший вес и иногда достигают коэффициента полезного действия (КПД) в 85 %.

Печь-камин – это комбинация из отопительной печи и камина, соединяющая в себе преимущества обоих тепловых приборов. Возможности камина позволяют за счет лучистой энергии быстро обогреть помещение, а конструктивные особенности печи дают возможность надолго сохранить тепло. Это достигается тем, что камин оборудуется стеклянной дверцей или двумя топками в одном корпусе. Преимущества печи-камина особенно хорошо проявляются в помещениях, где хозяева бывают нерегулярно.

Другой подкласс – чугунная или стальная печь, иногда облицованная керамикой.

Это – максимально автономная система, так как зачастую продается уже готовой (даже с дымоходом). По сути это та же «буржуйка», но продуманная и технически, и эстетически. Печи-камины выдвигают минимальные требования к объекту и могут быть установлены практически везде.

Кризис заставил многих пересмотреть свои приоритеты. Во многом это коснулось и быта рядовых домовладельцев.

Энергоэффективные лампочки, бытовая техника класса «А» и «А+», вентиляция с рекуперацией.

Казалось бы, в этом списке нет места «устаревшим» печам и каминам. Но это только на первый взгляд. Каждая из систем по-своему окупает себя.

Печи – пожалуй, самая важная составляющая автономности дома.

Отопление жилища, приготовление еды, нагрев воды – все это можно решить с помощью обычной печи.

Да, пока в трубах есть газ, а в проводах ток, такая автономность кажется смешной и надуманной, прям каменный век. Но все больше людей ставят ветряные электростанции, которые если и окупят себя, то через несколько десятилетий. И копают колодцы на случай проблем со скважиной. И делают туалеты во дворе, если с канализацией или септиком будут проблемы.

Так ли надумана необходимость наличия печи?

Камин, если говорить о стандартной конструкции, также способен обогревать дом, но только то помещение, в котором находится. Иногда камин снабжают системой воздушных каналов, позволяющей развести теплый воздух по другим комнатам или этажам. Конечно же, система работает только во время горения дров.

КПД классического камина составляет до 15 %, остальное тепло в прямом смысле слова вылетает в трубу. То есть в плане отопления он не ровня печи и по производительности, и по частоте загрузки топлива, и по контролю процесса горения.

Камины с металлическими закрытыми топками и воздуховодами технически удачны и могут быть использованы для отопления всего дома. Нагретый воздух подается в разные помещения по специальной системе воздуховодов. Процесс горения в таких каминах можно контролировать, варьируя объемы воздуха, подаваемого в топку. Кроме того такие топки, в отличие от стандартных каминов, не являются «пылесосами теплого воздуха».

Важно учесть, что на рынке представлены разные системы, но установки стоимостью до 12-15 тыс. качественными бывают редко. Кроме того, обратите внимание на способ открытия дверцы – горизонтальные стоят дешевле, но быстро бьются в процессе эксплуатации.

Печь-камин отлично подходит и для отопления, и для приготовления пищи. При этом оба процесса будут максимально удобными. Основное отличие каминофена от обычного кладочного камина – в принципе действия. Традиционный камин с открытой топкой обогревает помещение в основном за счет лучистой энергии открытого пламени, в то время как каминофен нагревает в основном воздух, соприкасающийся с его стенками (КПД не менее 70-80 %.) Отопление можно контролировать той же подачей свежего воздуха в топку, а для готовки система имеет привычные конфорки, похожие на электрические. Вот, правда, контролировать их температуру почти невозможно.

Также по теме – Камин барбекю для дачи своими руками

Кладка камина

Если построить камин своими руками под силу не каждому, то проконтролировать – задача не только посильная, но и поверьте на слово – необходимая.

Основание камина

Легкие камины устанавливают прямо на пол, а для больших (весом более 700 кг) в обязательном порядке сооружают самостоятельный фундамент глубиной не менее 0,5-0,7 м.

В каминном строительстве есть два основных варианта фундамента.

Для заливного фундамента используют жидкий бетон или бетон с наполнителем, например со щебенкой, мелко колотым кирпичом и т. п. Если предполагается очень большой и тяжелый камин, такой фундамент можно усилить арматурными решетками.

Кирпичный фундамент подходит для легких каминов. Его выкладывают поставленным на ребро кирпичом. Для связочного раствора берут только высокопрочный цемент (марки не ниже М300). Количество рядов, выложенных из кирпича, – 4-6. Верх заливного бетонного фундамента обычно делают на уровне пола или опускают ниже пола на 10-15 см, чтобы выйти на высоту пола на глиняном растворе. Для заливки фундамента обязательна опалубка.

Чтобы защитить фундамент от влаги, многие просто покрывают стенки и дно опалубки рубероидом, после чего обрабатывают все стыки битумом. Чтобы влага не проникла через места крепления, их также лучше просмолить. В нижнюю часть фундамента насыпают тонкий слой керамзита.

Если большой камин устанавливают на втором этаже, все равно сооружают фундамент. Исключение делают, только если пол деревянный. В этом случае на пол просто кладут слой (толщиной более 15 мм) твердого огнеупорной) материала, который накрывают листом железа. Первый слой кирпича укладывают на глиняно-цементный раствор.

Когда фундамент готов, нужно подождать пять-шесть дней, чтобы он полностью высох.

Дымоход

Стенки трубы делают достаточно толстыми: это помогает уменьшить потери тепла. Если камин располагают у внутренней стены, трубу выкладывают в один кирпич, если у наружной – в полтора-два кирпича. Оптимальное сечение дымовой трубы – от 1/10 до 1/15 размера топочного отверстия. Минимальные параметры трубы -14 x 25 см.

Конечно, опирать тяжелую кирпичную трубу на легкий камин опасно. Если нужна высокая насадная труба, лучше всего использовать металлические или керамические трубы. Снаружи здания их утепляют. Для большей надежности их можно, например, обложить кирпичом, насыпав между ним и трубой керамзит.

Качество тяги напрямую зависит от высоты трубы. Наилучшей считается высота 5~7 м- Выше заслонки дымовая труба имеет вид сужающейся пирамиды и в своей верхней части переходит в дымоход. Переднюю стенку дымовой коробки обычно поднимают, чтобы плотно состыковать ее с дымоходом, а вертикальная задняя переходит в дымоход прямо.

В дымовой трубе предусмотрена заслонка (задвижная или поворотная, чугунная или металлическая).

С ее помощью камин закрывают после протапливания, а также регулируют силу тяги. Лучше всего располагать заслонку на 20-30 см (хотя реально может получатся и 80-100 см) выше топочного отверстия, на расстоянии около 2 м от пола. Заслонка играет особую роль, если дымовая труба невысокая (до 5 м), ведь через короткую трубу холодный воздух с улицы быстро наполняет помещение. Существует мнение, что если труба выше 7 м, дымовую заслонку можно не устанавливать, но бывалые печники советуют использовать ее в любом случае.

Пример кладки камина

На профильных сайтах и в книгах по печному делу можно найти поэтапные описания кладки. Для наглядности, а может, и для практического применения приводим одно из таких описаний.

Система предлагается в двух вариантах порядовки: с искрогасителем (рекомендованный) и без него. Тяга в камине регулируется задвижкой. КПД составляет 10-15 %

Можно по схеме выложить первые три ряда или только контур рядов, а внутреннюю часть заполнить засыпкой из щебня и песка. Четвертый ряд выкладывают из огнеупорного кирпича. Здесь же устанавливают Г-образные закладные штыри – для крепления каминной решетки.

Чертеж 1. Схема порядовки кладки камина без искрогасителя

Чертеж 2. Схема кладки (порядовой) последних рядов камина с искрогасителем

Для того чтобы построит приведенный на чертеже-схеме камин Вам потребуются следующие материалы:

Кладка печи своими руками

Для примера разберем проект печи большой теплоемкости. Ее отличительная особенность – возможность однократной топки в течение суток.

Таблица 2: Характеристика печки для дачи

Возведение

Для строительства приведенной на чертеже печки для дачи Вам потребуются стройматериалы:

Схема 1 и 2 – Чертеж-порядовка для кладки печки на даче

Эта печь является двухэтажной, канальной, однооборотной, с одним топливником в первом этаже. Единая массивная конструкция располагается в пределах двух этажей. Сооружают ее на самостоятельном фундаменте, выведенном до уровня пола первого этажа. В плане сечение топливной секции печи имеет размер 0,89 х 115 м, а отопительные щитки – 770 х 1020 мм для первого этажа и 770 х 950 мм для второго.

Полная высота в некоторой степени условна и дана для высоты потолков обоих этажей в 3,4 м.

Ее легко можно изменить в любую сторону, изменив число рядов в кладке с 26-ти до 46-ти и с 60-ти до 82-х.

Размеры топливника рассчитаны на однократную загрузку примерно 50 кг сухих поленьев длиной 50 и толщиной до 10 см. Причем укладывают поленья в топку стоймя. Из топливника газы поднимаются по первому восходящему дымоходу вверх. На высоте около 3.2 м от уровня пола часть газов отделяется в дымообороты отопительного щитка первого этажа, а другая – поднимается до верха печи и поступает в дымообороты второго этажа.

В опускных каналах дымооборотов отопительных щитков обоих этажей и в последнем подъемном канале первого этажа сделаны специальные теплообменные насадки (выпуски) – выступающие из кладки вовнутрь канала кирпичи. Они увеличивают теплопоглощающую поверхность в дымооборотах и скорость прогрева кладки печи.

Последние подъемные дымовые каналы обоих этажей (ряды с 60-го до 88-й) имеют сечение 120 х 190 мм и оканчиваются в верхней части печи общей камерой – ряды 89-й и 90-й. В этой камере устанавливают регулировочные кирпичи, с помощью которых осуществляется распределение соответствующих количеств дымовых газов в дымообороты каждого этажа.

Эти регулировочные кирпичи опираются на специальные выступы шириной 1,5-2 см, сделанные при выкладывании каналов в 88-м ряду. Регулировку распределения дымовых газов делают один раз при первых пробных топках, перемещая кирпичи и добиваясь равномерного прогрева кладки печи на нижнем и верхнем этажах. После окончательной установки регулировочных кирпичей боковые окна камеры плотно закрывают и замазывают глиной.

Также читайте по теме (более простой вариант): Еще один пример того как сделать печку-камин для небольшой дачи

Камин – печь (совмещенный вариант) своими руками

Место размещения печи-камина определяется расположением стационарной дымовой трубы или местом ее возможной установки.

Проведение работ по строительству

Если перекрытия не нужно укреплять, систему устанавливают на площадку, выложенную огнеупорным кирпичом, плиткой или на металлический лист толщиной от 1,2 см. Площадка должна выступать за границы прибора со всех сторон на 50 см. Расстояние до стены из горючих материалов должно составлять не менее 1 м, из негорючих – до 20 см. Перед топкой нужно оставить свободное пространство около 1,25 M2, а до мебели и других предметов обстановки – 1,5 м. Впрочем, все требования должны быть указаны в сопроводительной документации.

Подключение печки-камина к дымоходу

Если в комнате имеется дымовой канал, проложенный внутри стены, расстояние между ним и камином должно быть минимальным. Определив, где будет установлен камннофен, отмечают на стене место подключения прибора к дымоходу. Затем пробивают кладку дымохода или стены, расширяют отверстие по форме и размеру футерного кольца, устанавливают кольцо и заделывают щели огнеупорным гипсом или влажной глиной. После чего соединяют дымоотводную трубу печи с дымоходом. Если последнего нет, сооружают новый дымоход из металла, или кирпича (аналогично каминному). Для работ используют качественный полнотелый красный кирпич.

Трубу металлического дымохода крепят к стене при помощи кожуха, дюбелей и шурупов, которые обычно входят в комплект. В основании дымовой трубы должен быть предусмотрен карман с дверцей для чистки. Чистка производится не реже одного раза в три месяца (при постоянной эксплуатации).

На что следует  обратить  внимание:

• Фундамент кладки печи важно выложить с особой тщательностью
• Печь обязательно должна быть с закрывающимся топливником.
• Для того, чтобы любоваться пламенем, можно установить прозрачную дверцу – сейчас в продаже они есть, достаточно термостойкие.
• Важно обратить внимание также на кладку изнутри – щели, задиры, наплывы раствора недопустимы, так как ведут к снижению тяги и быстрому отложению золы.
• На всех этапах строительства нужно контролировать вертикальность и горизонтальность кладки печи или камина, качество монтажа чугунных элементов.
• Современная готовая «печь-буржуйка» отлично подойдет для дачного стиля. Кроме того, на ней можно готовить.
• Место прохождения дымохода сквозь стену нужно обязательно заизолировать!

Автор. И. Давиденко.

Реклама

Ниже другие записи по теме «Дача и сад — своими руками»

vsaduidoma.com

Камины для дачи из кирпича своими руками

Из всех существующих вариантов наибольшей популярностью у дачников пользуется кирпичный камин. Солидный, долговечный, добротный, он служит украшением любой дачи.

Схема кирпичного камина.

Если как следует разобраться с основными требованиями к строительству такого типа каминов, умелый дачник сможет сам без расходов на дорогие услуги специалистов оборудовать его своими руками.

Подготовка к проведению работ

Прежде всего нужно знать, что комната, в которой вы хотите установить печь должна быть площадью свыше 12 кв.м и иметь не менее одного окна для поступления свежего воздуха. Для того чтобы большой вес камина из кирпича выдержало основание пола, под ним нужно сделать фундамент, который будет выступать на 20 см от края кирпичной кладки. Месторасположение необходимо определить с учетом того, чтобы рядом с ним не было сквозняков и постоянного движения.

Рекомендуем устанавливать печь-камин на внутренней стене дома, что позволит избежать появления конденсата из-за разницы температур в помещении и на улице. Для комнат с небольшой площадью правильное решение — строить угловые камины, которые будут обеспечивать обогрев боковых стен смежных комнат.

Необходимые инструменты

Перед тем как начать создавать печь своими руками, потребуется приобрести нужный инструмент. Это:

Схема классического английского камина.

• печной молоток;
• отвес;
• мастерок;
• уровень;
• правило;
• лопаты;
• мочальная кисть;
• зубило;
• кувалда;
• складной м;
• угольник;
• кусачки и плоскогубцы;
• нож;
• точильный камень;
• рашпиль;
• свинцовая чертилка.

Используемые материалы

Выбор материалов влияет на надежность и долговечность печи. Самыми прочными считаются песчаник, мрамор и кирпич (красный или огнеупорный). Каждый кирпич, выбираемый для кладки, нужно очень тщательно проверять. Пережженный кирпич покрыт стекловидной пленкой, а недожженный при постукивании издает глухой звук.

Схема порядовки камина.

Помимо защитной функции этот материал имеет еще и декоративную. Поэтому, возводя печь-камин своими руками для любимой дачи, вы еще и создаете неповторимый дизайн своей гостиной. Выбор цветов кирпича разнообразен: бежевый, желтый, коричневый, медовый, розовый. Способы укладки тоже могут быть разными: елочкой, горизонтальными полосками или свободной композицией.

Чтобы кирпичная кладка хорошо держалась, необходимо применять специальный связующий раствор, для которого нужно купить цемент, глину и песок. Самой лучшей глиной считается синяя (кембрийская), но подойдут и другие виды. Песок должен быть чистым, без различных примесей и мусора. Цемент берут марки 300 или 200.

Строительные материалы, которые чаще всего применяются при строительстве камина для дачи своими руками:

• песок фракции до 1,5 мм, объем — до 0,7 куб.м, учитывая расход на фундамент;
• щебень фракции 2-6 мм, объемом около 0,2 куб.м;
• портландцемент, объемом до 100 кг, учитывая обустройство фундамента;
• глина, объемом до 0,5 куб.м, расход зависит от жирности.

Также для камина необходимы:

• колосниковая решетка;
• экран для камина;
• дымовая заслонка или печная задвижка;
• арматура диаметром до 10 мм и длиной 0,7 м — около 20 шт.;
• кирпич, его расход зависит от конструкции и размеров печки.

Выбор кирпича зависит от того, какое топливо вы будете использовать. Для дров подойдет обычный красный кирпич. А если будет использоваться уголь, дающий больше тепла для вашей дачи, к приобретению кирпича нужно будет подойти более тщательно. Такой камин нужно сооружать из огнеупорного шамотного кирпича.

Создание камина

Схема английского камина с прямым дымоходом.

Самое главное условие, которое нужно выполнить, если вы хотите, чтобы ваш камин не дымил, хорошо и быстро прогревался — это составление схемы будущей печки. Ее обязательно нужно согласовать со специалистом. Он поможет избежать проблем и переделок. А все остальное вы без проблем сделаете своими руками. Перед тем как начинать укладку кирпича, на стене прорисовывается контур топливника в соответствии с размерами камина, а также его формой.

Есть еще одно необходимое условие: перед укладкой кирпича по верху фундамента положите несколько слоев гидроизоляции. Хорошим изоляционным материалом в нашем случае послужит рубероид. В качестве связующего материала используем заранее замоченную (за пару дней до начала работ) глину. Ее нужно перемешать с водой до нужной консистенции.

Готовность раствора проверяется следующим образом. Часть раствора кладется на кирпич, за ним нужно понаблюдать, чтобы он не растекался под силой собственного веса, не липнул к кельме, а также не был текучим и цепким (не рассыпался).

Теперь будем рассматривать подробнее, в каком порядке осуществляется укладка кирпича. Первый ряд ложится методом «на ребро» на раствор с добавлением небольшого количества цемента. Каждый кирпич предварительно замачивается в воде до тех пор, пока из него не перестанут выходить воздушные пузыри.

Схема размеров кирпичного камина.

Обратите внимание на то, что кладку начинают делать из угловых кирпичей, следя с помощью уровня за тем, чтобы они находились на одной горизонтали. Дальше укладывают наружный периметр стен и только после этого укладывают внутренние стены. Не следует делать швы толстыми, и обязательно необходимо выполнять перевязку. После максимального заполнения швов излишки раствора с поверхности кладки удаляют.

Во время проведения работ необходимо контролировать соблюдение предусмотренных схемой геометрических параметров конструкции, применяя для этого угольник. Необходимо следить и за вертикальностью (при помощи отвеса) и горизонтальностью (уровня) каждого участка камина.

Создавая печь для дачи своими руками, применяют раствор из песка и глины с небольшим содержанием цемента. Следующий ряд выкладывается после того, как полностью закончен предыдущий. В конце во внутренней поверхности топливника укладываются огнеупорные плиты. Стальная дверца для закрывания топки крепится с помощью заведения жгутов из проволоки в швы кирпичной кладки и заливается раствором.

Между дверцей топки и другими металлическими элементами оставляют зазор около 5 мм, который затем уплотняется асбестовым шнуром того же размера. Это связано с тем, что у кирпича и металла различные показатели теплового расширения, и во время эксплуатации дачных каминов без специальных зазоров может повреждаться кирпичная кладка. Верхний край металлической дверцы ни в коем случае не может служить опорой для кирпича. С этой целью обязательно применять специальную кирпичную перемычку, чугунную полосу или клинчатое перекрытие.

Печь-камин, идеально выполненная с учетом наших рекомендаций и требований, сможет долгие годы радовать вас своим теплом. А ее декорирование целиком определяется вашими вкусами и интерьером того помещения, в котором она будет расположена. Отличная возможность, чтобы проявить фантазию, создать нечто интересное и неповторимое своими руками. Декорирование подобной печи — не такое простое дело, как может показаться новичку. Ключ к созданию удачного декора камина — это создание такой композиции, которая бы привлекала внимание больше, чем сама печь.

Надеемся, что теперь процесс создания кирпичного камина для дачи своими руками стал для вас понятнее. Мы уверены, что новая печь поможет вам создать в дачном домике удивительную атмосферу тепла и уюта.

1pokirpichy.ru

Как построить печь на даче, кладка печи своими руками

Кладка печей своими руками – это огромный пласт интересной и полезной работы. Каждая печь имеет свою специфику, и в одной статье все виды печей охватить, разумеется, невозможно. Для начала, рассмотрим, как построить печь для дачи. Эта несложная дровяная печь, сложенная своими руками, научит основным приемам этого ремесла. И потом – как и русская печь, банная печь, печь-барбекю – устройство печи для дачи имеет свои особенности.

Содержание
1. Металлическая печь для дачи (печь профессора Бутакова).
2. Кирпичная печь для дачи своими руками.
3. Кладка печи своими руками: секреты и тонкости.
4. Вопросы об устройстве печи.
5. В заключении о строительстве печи.

Сложить печь для дачи своими руками – дело нехитрое, но своеобразное. Ведь дача – это место, где живут постоянно летом, а в зиму – когда, собственно, печь и нужна – наезжают от случая к случаю. Такой режим эксплуатации накладывает свои требования, если вы решили построить своими руками печь для дачи.

Обычно при выборе типа дачной печи подразумевают необходимость ее быстрого нагрева и быстрой передачи тепла окружающему пространству. Эту задачу лучше всего решают металлические печи.

Если вы знакомы с хорошим сварщиком или сами имеете навыки работы с электросваркой, изготовить металлическую печь своими руками не представит особенного труда. Сейчас легко можно приобрести требуемый металлический лист, а часто торговые базы оказывают и услуги по его раскрою. Т. е. вам достаточно дать нужные размеры листов, и вы получите их уже нарезанными. Вы можете купить любую готовую печь и установить её своими руками или при помощи профессионалов, а мы пока продолжим, потому что дальше мы будем рассказывать, как же всё-таки построить печь своими руками на даче.

Наиболее удобны для использования на даче печи на принципе медленного горения топлива. Основная идея их работы – медленное горение (тление) топлива (дрова, торф, бурые угли) с последующим дожигом выделяющихся газов в соответствующей зоне печи. Такая печь хороша тем, что долгое время (до 12 часов) может работать на одной закладке топлива.

Металлическая печь для дачи (печь профессора Бутакова)

К такому типу относится печь проф. Бутакова, а также печи, известные под торговой маркой «буллерьян» или «бренеран». Принцип работы печи проф. Бутакова, а также ее основные элементы ясны из рисунка.

Топливо сгорает в зоне горения, выделяющиеся газы дожигаются над ней в зоне дожига, отделенной от зоны горения стальным щитком. Для улучшения дожига через форсунку поступает воздух, подача которого регулируется шибером 2. Общая скорость горения регулируется шибером 1 в основании дымовой трубы. Высота трубы должна быть не менее 2,5-3 метров.

Металлические печи быстро нагреваются, обеспечивая столь же быстрый нагрев помещения, но для кулинарных нужд такие печи не очень удобны, поскольку, быстро нагреваясь, делают пребывание возле них не особо приятным, тем более, в летнюю жару. Кроме того, сам принцип работы металлической печи обеспечивает в первую очередь нагрев боковых стенок, горизонтальная верхняя поверхность, используемая для готовки, нагревается последней. Если вы собираетесь использовать печь на даче для обогрева помещения, то металлическая печь вам вполне подойдёт.

Кирпичная печь для дачи своими руками

В «классической» печи, сложенной из кирпича, как раз достаточно быстро нагревается поверхность для приготовления пищи, а сложенные из кирпича стенки прогреются, когда чай уже и пить закончили. Кирпичная кладка имеет еще то достоинство, что благодаря ей построить печь для дачи своими руками не представляется особо сложным.

С другой стороны, «классическая» кирпичная печь долго разогревается. Зимой – пока печь прогреется сама, нагреет воздух в даче – только можно сбросить теплые куртки, как пора уезжать. Для дачи приемлемый компромисс все же существует. Схема такой печи приведена на рисунке.

Как видно, печь сложена из кирпича, но предусмотрен и дожиг. Для приготовления пищи всю печь загружать топливом не обязательно, достаточно использовать вторичную топку с боковой дверцей, при этом форсунка подачи воздуха для дожига газов играет роль обычного поддувала.

Поток дымогарных газов регулируется шибером 1. В качестве дымохода используется железная труба или асбоцементная труба. Если есть возможность, лучше установить железную, с наваренными на ней для увеличения поверхности теплоотдачи железными радиаторами. В качестве радиаторов подойдут любые металлические детали. Главная задача такого радиатора – увеличить поверхность теплоотдачи трубы.

Радиаторы привариваются на трубу только в той ее части, которая приходится на помещение. Ту часть трубы, которая имеет соприкосновение с внешним, холодным воздухом, желательно утеплить минеральной ватой и фольгой для предотвращения образования конденсата на ее внутренней поверхности.

Место сопряжения кирпичной части дымового канала и вытяжной трубы чеканится асбестовым шнуром. В дачном варианте классический для отопительной печи щит с колодцами и каналами отсутствует. Тем не менее, чтобы создать должную тягу для качественного дожига, высота трубы должна быть не менее 3 метров. Летом используют только боковую топку. Для приготовления пищи вполне достаточно загрузить в нее буквально два – три килограмма топлива – пару торфобрикетов или коротких деревянных поленцев.

Кладка печи своими руками: секреты и тонкости

Для кладки печей используют только керамический полнотелый кирпич. Использовать жаростойкий кирпич из шамота или динаса (виды устойчивой к высоким температурам глины) есть смысл только непосредственно для облицовки топки, поскольку теплопроводность у такого кирпича еще ниже, чем у обычного красного печного, поэтому печь, сложенная полностью из шамотного кирпича, прогреваться будет гораздо дольше. Кроме того, такой кирпич вдвое дороже.

Кладку печи своими руками осуществляют на глиняном растворе, и в отличие от обычной кирпичной кладки, чем тоньше шов, тем лучше – толщина качественного печного шва не должна превышать 3 мм. Раствор должен быть консистенции средней сметаны, т. е. не очень густым, но и не жидким.

Кирпичи перед кладкой обязательно замачивают в воде не менее чем на пять – шесть часов. При кладке камень кладут точно на место и пристукивают резиновым молотком. Уже уложенный кирпич ни в коем случае нельзя сдвигать! И запомните: профессиональный печник намазывает глину на кирпич только рукой. Именно не накладывает, а намазывает как масло.

Скалывают и подтесывают кирпичи обычно кирочкой каменщика, однако при наличии неплохо использовать угловую шлифмашинку – «болгарку». В качестве отсечного щитка, а также для верхней плиты, обязательно использовать чугунные пластины – они продаются в магазинах. Для верхней плиты можно даже приобрести специальную пластину – с отверстием, закрытым съемными чугунными круглыми вставками различного диаметра; посуда на такой плите греется гораздо быстрее, поскольку подвергается непосредственному воздействию пламени (правда, и закапчивается тоже гораздо быстрее).

Вопросы об устройстве печи

В заключении о строительстве печи

Конечно, подавляющее большинство дачных поселков электрифицировано, еду готовят на электропечах, но дровяная печь подешевле будет. А потом, на электрической печке можно и дома сготовить, а тут всё же дачный колорит. Ещё на сайте Вы можете узнать как сделать электрокамин, а так же о каменной и кирпичной кладке. Так же читайте об облицовке декоративным камнем. Задавайте вопросы в комментариях либо по почте. Присылайте Ваши работы, фотографии, мы опубликуем их на сайте. Заказывайте работы специалистам! Поддерживайте проект! Успехов Вам, Добра Вашему Дому!

Оставляйте ваши советы и комментарии ниже. Подписывайтесь на новостную рассылку. Успехов вам, и добра вашей семье!

пошаговая инструкция. Предварительная «сухая» кладка

Каждый хозяин загородного домовладения стремится к организации комфорта в своём жилище. Особую атмосферу создаёт открытый или закрытый очаг пламени, который окажет успокаивающее воздействие и обогреет в холодные месяцы. Для того чтобы сделать источник тепла безопасным и эффективным, можно своими руками построить угловую печь-камин. Для этого потребуются чертежи такого сооружения и навыки кирпичной кладки.

Что такое печь-камин, её достоинства и недостатки

Печь-камин представляет собой агрегат или капитальное сооружение, изготовленное из огнестойких материалов, которое аккумулирует тепло от очага пламени в топочной камере.

Эти конструкции чаще всего используют в качестве источников тепла и комфортных элементов интерьера на дачах, загородных домах и частных домовладениях.

Печи-камины ряд достоинств и недостатков, которые выражены в следующих критериях:

Таблица: достоинства и недостатки печей-каминов

Конструктивные особенности и принцип действия

Конструкция печи-камина состоит из двух основных элементов — топочной камеры и дымоходной системы. От того, насколько точно рассчитаны соотношения их параметров, зависит степень эффективности и производительности отопительного сооружения.

Принцип работы печи-камина заключается в том, что пламя в топочной камере горит при открытом (в верхнем торце) дымоходе. Удаление дыма осуществляется под воздействием тяги, мощность которой зависит от длины трубы. Эффективное теплоизлучение происходит во время горения топочного материала, но при его сгорании нагревание значительно снижается. Чтобы повысить теплоотдачу, печь-камин оборудуют конвекционной камерой. Эта модернизация позволяет осуществить циркуляцию воздуха из помещения внутрь неё, а нагретый воздух — обратно.

Как любое капитальное строение, печь-камин имеет твёрдое основание.

В целях пожарной безопасности конструкция оборудуется подтопочной площадкой. Её располагают на полу перед камином. Для этого используются негорючие материалы — металл, камень, огнеупорный кирпич или плитка.

В соответствии с нормами пожарной безопасности, такая платформа должна изготавливаться на 30–35 см шире периметра печи-камина.

Выше платформы располагается полость зольника и топливная камера. Пространство между этими отсеками оборудуют колосниковой решёткой. Это увеличивает КПД отопительного сооружения, так как под горящим топочным материалом образуется место для сброса сгоревшего материала.

Конструкции с закрытой топочной камерой оснащают специальным поддувом, благодаря которому можно изменять мощность жара внутри печи-камина. Это даёт возможность продлить время горения, тем самым сэкономить топочный материал.

Все поверхности печи-камина, которые контактируют с открытым пламенем, выкладывают огнеустойчивыми материалами. Это необходимо, так как температура в этих участках камина достигает, а иногда и превышает отметку в + 1000 °C.

Чтобы усилить теплоизлучение, заднюю стену печи-камина оборудуют листами из нержавеющей стали или чугуна. Для большей теплоотдачи заднюю стену топочной камеры выстраивают под наклоном вперёд. Благодаря этому тепловые потоки направляются в сторону платформы, дополнительно обогревая полы.

Над топочной камерой устанавливается камера для сбора дыма (хайло). Она имеет неправильную форму, напоминающую усечённую пирамиду, в передней части которой есть специальный барьер. Эта преграда не позволяет холодным воздушным потокам смешиваться с продуктами сгорания, а также предотвращает попадание дыма внутрь помещения.

Задняя стена камеры для сбора дыма оборудована специальным выступом (каминным зубом), который удерживает скопившийся газ от попадания в помещение.

Каминный зуб не даёт саже вываливаться в топочную камеру. Чтобы очищать этот участок печи-камина, вблизи него устанавливается дверца.

Отсек сбора дыма (хайло) и дымоходную систему разделяет металлическая задвижка. Этот элемент служит для перекрытия пути тёплых потоков из помещения наружу, после прогорания дров. Задвижкой также пользуются для регулировки тяги.

Труба дымоходной системы возводится по тому же принципу, что и в других отопительных сооружениях. Для обеспечения хорошей тяги, её высота должна быть не менее 500 см от основания топочной камеры.

Расчёт основных параметров

Эффективность работы печи-камина зависит от правильности расёта параметров всех её элементов. Несоответствие в расчётах приведёт к тому, что значительно снизится теплоотдача или часть дыма из топочной камеры будет выходить в помещение. Поэтому для возведения правильной конструкции печи-камина необходимо соблюдать следующие правила:

1. Размер окна топочной камеры не должен быть более 2–3% от площади обогреваемой комнаты.
2. Чтобы определить площадь подовой поверхности, необходимо квадратуру окна топочной камеры умножить на 0,7.
3. Ширину топочной камеру рекомендуется делать в пределах от 20 до 40% больше её высоты.
4. Для расчёта глубины топочной камеры нужно умножить параметр её высоты на 0,7.
5. Диаметр или сечение дымоходной трубы рекомендуется делать не менее 10% от квадратуры окна топки. При этом её канал не рекомендуется делать меньше: 150х280 мм для кирпичной конструкции, диаметром 160 мм — для трубы.
6. Дымоходную трубу нужно выкладывать таким образом, чтобы она была конической формы.

Чтобы не ошибиться в вычислениях можно, воспользоваться готовыми таблицами и проектами таких сооружений.

Расчёт кирпичей

Для получения точного расчёта кирпичей необходимо использовать готовые схемы порядовок. Количество строительного материала зависит от конкретной конструкции печи-камина. В предложенных схемах половины или меньшие доли материала следует считать как целые кирпичи. При этом их общее количество нужно умножить на 1,2.

Полученное значение даст возможность приобрести материал с небольшим запасом. Это необходимо, так как кирпичи могут повредиться при транспортировке или разгрузке, а некоторые из них — оказаться бракованными.

Для конструкции печи-камина возводимой по указанной ниже схеме, потребуется около 360 штук красного кирпича и около 60 — шамотного.

Расчёт фундамента и раствора для кладки

При расчёте раствора для кладки следует руководствоваться тем, что при толщине слоя в 3 мм, потребуется одно ведро смеси для 50 кирпичей.

Зная параметры используемого материала, несложно рассчитать какой объём бетона и песка потребуется для установки плитного основания.

Фундамент для угловой печи-камина будет иметь форму сектора цилиндра, угол которого равен 45 градусам.

Чтобы рассчитать объём бетона такой формы необходимо вспомнить школьный курс геометрии, а именно формулу нахождения объёма цилиндра, которая имеет такой вид: V=πR²h, где π – математическая константа выражающая отношение длины окружности к длине диаметра, равная 3,14, R — радиус, h- высота фигуры.

Длину каждой из сторон прямого угла фигуры можно легко рассчитать, зная параметры кирпича.

Согласно схеме кладок рядов печи-камина видно, что эти стороны имеют 3 длины постельной стороны кирпича и одну — тычковой. На примере это выглядит следующим образом: 0,25+0,25+0,25+0,12=0,87 м. Фундамент для печи-камина необходимо делать с каждой стороны на 10 см больше самой конструкции: 0,87+0,1=0,97 м.

Например, высота фундамента составит 10 см.

Теперь необходимо подставить значения к формуле, чтобы найти объём цилиндра. Полученный результат необходимо разделить на 4, так как сектор цилиндра имеет его четвёртую часть. Формула будет таковой: V=(π·R²·h):4. Подставим значения: 3,14·0,97²·0,1=3,14·0,94·0,1=0,295:4=0,073 м³ бетонной смеси потребуется для заливки фундамента такой формы.

Видео: угловой камин из кирпича

Необходимые материалы и инструменты

Для строительства печи-камина не потребуется какое-либо специальное оборудование. Все необходимые для этого инструменты можно найти у каждого хозяина:

1. Штыковая и совковая лопата.
2. Большой лом.
3. Ручная циркулярная пила.
4. Ножовка.
5. Строительный уровень.
6. Измерительная рулетка.
7. Отвес.
8. Большой угольник.
9. Правило для разравнивания бетонного основания.
10. Ёмкости для воды и кладочной смеси.
11. Глубинный вибратор.
12. Кельма.
13. Киянка с резиновым бойком.
14. Плоскогубцы.
15. Молоток.

Чтобы сделать заливку фундамента потребуются следующие материалы:

1. Материал для гидроизоляции. Можно использовать рубероид или толстый полиэтилен.
2. Для изготовления армирующей решётки — арматурные прутья, сечением 0,8 см.
3. Песок.
4. Мелкофракционный (от 20 до 30 мм) щебень или крупный отсев из гранита.
5. Для изготовления опалубки — обрезные доски, фанера или OSB плиты.
6. Бетонная смесь марки М 300 или М 400.
7. Гвозди и саморезы для укрепления опалубки.
8. Проволока или пластиковые хомуты для крепления арматурных прутьев.
9. Шамотный кирпич марки ША 8 стандартных параметров.
10. Красный огнеупорный кирпич марки М 150 обычных размеров.
11. Облицовочный материал.
12. Цемент.
13. Глина.
14. Металлические уголки из стали с шириной полок 50х50 или 60х60 мм.
15. Задвижка из металла.
16. Изолирующий жароустойчивый материал из асбеста или базальта.

В качестве кладочной смеси удобно использовать готовый материал из строительных магазинов. Такие смеси специализированы под возведение подобных сооружений.

Подготовительные работы, выбор места

Для печи-камина такой формы не так уж и много мест для установки. Однако даже из четырёх углов необходимо выбрать правильное расположение.

Для печи-камина лучше всего подойдёт большая комната или зал с площадью не менее 20 м², так как для её полноценной работы необходим большой объём воздуха.

Специалисты печного дела рекомендуют строить угловые печи-камины у внутренних стен комнаты. Это обусловлено тем, что камин, при таком расположении не теряет отопительной способности, а также исключаются проблемы с работой дымоходной системы.

Следует учесть, что печь-камин не стоит устанавливать вблизи дверей и окон, так как между топочной камерой и проём возникают сильные воздушные потоки, которые могут привести к потере теплоизлучения или пожару.

Если печь-камин будет оборудована топочной камерой закрытого типа, то тяга внутри сооружения будет постоянной независимо от места.

Печь-камин своими руками: пошаговая инструкция

Основание для печи-камина удобней всего закладывать на этапе заливки ленточного фундамента для дома. Если дом уже построен, то установке фундамента будет предшествовать демонтаж напольного покрытия.

Следует учесть, что бетонное основание для обогревательных сооружений нельзя соединять с фундаментом жилого дома. Между основаниями необходимо оставлять расстояние от 50 до 100 мм. Если этим пренебречь, то массивная конструкция дома со временем даст усадку.
В результате элементы печи-камина сместятся или деформируются, образуя трещины и зазоры. Будет нарушена целостность конструкции, что повлияет на её функциональность и производительность.

Закладка фундамента

Для закладки фундамента необходимо выполнить следующие действия:

1. В помещении дома, в месте будущего расположения печи-камина сделать разметку. Для этого на стене необходимо маркером сделать отметки габаритов фундамента.
2. Разобрать напольное покрытие. С помощью отвеса и строительного уровня продлить разметку вниз.
3. Деревянные лаги на этом этапе не убирать, до момента подведения фундамента печи-камина до их уровня.
4. Используя те же инструменты и отметки на стене, определить точное расположение основания на полу цокольного уровня дома.
5. Используя лом и лопаты разобрать пол до фундамента дома.
6. Выкопать котлован, глубиной равным основанию дома, шириной на 10–15 см больше конструкции печи-камина. Если на строительном участке преобладает песчаный или супесчаный грунт, то стены котлована могут осыпаться. Чтобы этого избежать, необходимо покрыть их полиэтиленом.
7. Разровнять и тщательно утрамбовать дно ямы.
8. Засыпать песок, чтобы получилась толщина слоя 10 см. Следует учесть, что влажный песок лучше спрессовывается.
9. Сверху песочной подушки насыпать такой же слой гравия.
10. Из досок или фанерных листов сделать опалубку для заливки фундамента.
11. В каждый угол котлована вбить по одному деревянному бруску. К ним будут закреплены щиты опалубки. Если опалубка будет изготавливаться из досок, то между ними останутся щели, сквозь которые будет высыпаться земля. Чтобы избежать этой проблемы, нужно обвернуть готовый щит в полиэтилен.

12. С помощью рубероида или толстого полиэтилена сделать гидроизоляцию.
13. Из арматурных прутьев сечением 0,8 см изготовить армирующий каркас для бетонного основания. Ширина её ячеек делать не более 10х10 см. места пересечений металлических стержней закрепить с помощью проволоки, электросварки или пластиковых хомутов. Вся металлическая конструкция не должна лежать на гидроизоляции. Поэтому её можно расположить на половинках или обломках кирпичей.
14. Залить бетонную смесь марки М300 или М 400 внутрь опалубки. Используя глубинный вибратор удалить пузырьки воздуха из не застывшего основания. Жидкий бетон должен полностью покрыть выступающие детали арматурного каркаса.
15. Накрыть фундамент гидроизолирующим материалом. Это позволит бетону равномерно застывать. Через 3–4 недели основание полностью затвердеет.

16. Теперь необходимо отпилить деревянные лаги пола. Их торцы будут располагаться на фундаменте печи-камина.
17. Основание готово для кладки кирпичных рядов.

Подготовка кладочной смеси

Строительные магазины изобилуют разнообразием растворов и жароустойчивых смесей для кладки печей, каминов и других отопительных сооружений. Однако опытные специалисты печного дела рекомендуют прибегнуть к старому и проверенному способу — использованию для этой цели глиняного раствора. Для этого необходимо использовать глину жирных сортов, лучшим из которых является — синяя глина.

При высыхании синяя глина не растрескивается.

Материал предварительно замачивают в воде на пару суток. В течение этого времени глина становится вязкой. Её консистенция будет напоминать жидкий творог с комочками. Чтобы материал имел однородную структуру, его процеживают через крупное сито, разминая комочки.

Подготовленная глина позволит делать кладочный шов толщиной от 3 до 5 мм.

Для получения раствора нужно добавлять песок в глину. Для этого рекомендуется использовать крупный речной песок, который добавляют перед началом кирпичной кладки.

Чтобы определить качество полученного раствора и правильность пропорции, материал скатывают в шар размером с яблоко средних размеров. Затем его помещают между двух дощечек, и медленно сдавливают их. Во время этого процесса следят за появлением трещин в глине:

• если они появились сразу после сдавливания — это указывает на большое количество песка в растворе;
• если шар сдавлен до половины его высоты, а трещины не появились — это говорит о недостатке песка;
• пропорции песка и глины считаются идеальными, если трещины появляются при сжатии шара на 1/3.

Пошаговая инструкция: особенности кирпичной кладки

Чтобы не путаться в рядах кладки, даже опытные печники делают её сначала без раствора. Нелишним будет распечатать схему порядовок.

Прежде чем приступить к кирпичной кладке, необходимо накрыть гидроизоляцией бетонное основание, а только после этого начинают строить печь-камин. Этот процесс состоит из нескольких этапов:

1. Следует учесть, что первые ряды необходимо сделать идеально ровными, так как они станут основой для всей конструкции. Как показано на схеме — их выкладывают сплошным слоем. Используя угольник, отвес и строительный уровень — добиться строгой перпендикулярности. Перед кладкой кирпичи необходимо замочить в воде на 1,5 – 2 часа.

2. Второй и третий ряд образует место для хранения топочного материала. Эта ниша перекрывается двумя рядами кирпичей с небольшим (до 3 см) напуском верхней кладки с фасадной стороны печи-камина.
3. Начиная с пятого ряда выложить основание топливной камеры. Для этого использовать шамотный кирпич. Глубина камеры составит 460 мм. Хайло печи-камина имеет размеры (630х490 мм).
4. С шестого по восьмой ряд выполнить наращивание стен печи-камина с наклоном тыльной стороны топки. Тот наклон в будущем сформирует каменный зуб. На этом этапе понадобится ручная циркулярная пила с кругами для работы по камню. На схеме порядовок видны неполные кирпичи или спиленные.
5. С девятого по одиннадцатый ряд выполнить наращивание стен печи-камина в соответствии со схемой.
6. В двенадцатом ряду уложить два стальных уголка длиной по 60 см. Полки уголков необходимо разместить внутрь камеры, горизонтально её основанию.
7. Тринадцатый и четырнадцатый ряд образует переднее перекрытие окна топки. Кирпичи нужно укладывать на ложковую сторону, при этом шамотный материал расположить с внутренней стороны топочной камеры.
8. Пятнадцатый ряд образует переход от топки к дымоходной системе. На этой стадии формируется дымовой зуб и выстраивается тыльная стена.

9. Шестнадцатый и семнадцатый ряд формирует полку печи-камина, поэтому кирпичи необходимо выкладывать с наружным сдвигом.
10. С восемнадцатого до двадцатого ряда, конструкция предусматривает сужение. На этом шаге формируется камера для сбора дыма.
11. С двадцать первого по двадцать четвёртый ряд выкладывается дымоход.
12. С двадцать пятого по двадцать седьмой — увеличение переходного участка дымохода. На этом этапе монтируется металлическая задвижка.
13. Последующие порядовки определяют высоту дымохода.

Особенности установки дымохода

Внутренняя поверхность дымоходной трубы является прямым каналом, однако её наружная часть имеет конструктивные особенности.

На месте пересечения балки перекрытия дымоход имеет расширение. Этот элемент конструкции важен, так как он снижает температуру выходящих потоков. В результате отпадает необходимость делать дополнительную теплоизоляцию в этом месте.

На уровне пересечения кровли дымоход имеет расширение. Эта особенность предохраняет кирпичную кладку от вредного воздействия атмосферных осадков.

Дымовой канал также имеет защиту в виде металлического колпака. Рекомендуется оснастить дымоход искрогасителем.

Особенности эксплуатации

При эксплуатации печи-камина следует придерживаться основных правил:

1. Перед растопкой печи-камина необходимо убедиться в наличии тяги. Для этого нужно выдвинуть металлическую задвижку. Если тяги нет или она идёт в обратном направлении — это признак засорения колосников, отверстий для подачи воздуха или всей дымоходной системы.
2. Если печью-камином долго не пользовались, то перед растопкой нужно удалить холодную воздушную пробку в дымоходной системе. Для этого необходимо вблизи газового канала зажечь бумагу или пучок соломы. Через некоторое время появится тяга. После этого можно пользоваться камином.
3. В качестве топочного материала лучше использовать дрова осины, берёзы, дуба, бука или граба. Особенно ценны осиновые дрова, так как при их сжигании количество нагара сводится к минимуму. Дым этой породы древесины способен очищать каналы дымохода от сажи. Специалисты печного дела советуют при каждой десятой растопке использовать осиновые дрова.
4. Хвойные породы древесины содержат смолы, поэтому для растопки удобно использовать стружку, щепки, а также еловые и сосновые шишки.
5. Нецелесообразно накладывать много дров в топочную камеру. Оптимальным вариантом является загрузка 1/3 её части.
6. Комната, в которой расположена печь-камин, должна хорошо проветриваться. Для этого помещение оборудуют системой вентиляции.
7. Если печью-камином пользуются постоянно, то уборка сажи должна осуществляться после каждого отопительного сезона. Если печь растапливается по нескольку раз в месяц — чистку можно проводить один раз в два — три года.


Печь-камин станет ключевым элементом интерьера комнаты. Тёплая и комфортная атмосфера будет незабываемой в холодные зимние вечера. Это функциональное отопительное сооружение станет основной зоной отдыха вашего жилища.

Чтобы выложить каминопечь своими руками, используют простую порядовку. Выложить такой очаг под силу даже начинающему домашнему умельцу, но в процессе работы необходимо контролировать каждый шаг, чтобы не ошибиться и не пропустить даже одного элемента.

Установка фундамента под каминопечь

Для изготовления фундамента под печь, необходимо подготовить такие инструменты и стройматериалы:

• рулетка;
• лопата и лом;
• горелка;
• болгарка;
• сварочный аппарат;
• рубероид;
• песок;
• 10-миллиметровый армирующий прут;
• раствор бетона марки М300.

Перед тем, как выкладывать каминопечь своими руками, нужно сделать под нее фундамент. Эти конструкции достаточно массивные, поэтому основания под них следует делать максимально прочными.

На полу мелом размечают размеры будущего фундамента — 110х100 сантиметров. Данные параметры больше, чем стандартная печь, что объясняется наличием смотрового окна (портала). Глубина ямы, которую необходимо выкопать, должна составлять 35 сантиметров. Дно ее выравнивают с помощью песчаной подушки толщиной 5 сантиметров. Стены также делают максимально ровными с использованием лопаты.

С целью защиты будущего железобетонного основания дно и стенки ямы прокладывают рубероидом, а швы аккуратно оплавляют горелкой. Затем приступают к работам с арматурой. Сначала изгибают 5 армирующих прутов в форме прямоугольника со сторонами 100 и 20 сантиметров.

Концы каждого прута сваривают и тем самым его закольцовывают. Располагают их с 20-сантиметровым шагом друг от друга. Между собой они будут соединяться посредством углов по внутренней стороне. Затем на каркас натягивают пруты с шагом в 20 сантиметров. В результате должно образоваться подобие скелетов-тоннелей, которые размещают в яме. Читайте также: » «.

На следующем этапе начинают заливку бетонного раствора до тех пор, пока до напольного покрытия останется 5 сантиметров. При строительстве фундамента его поверхность всегда находится ниже уровня пола. На полное застывание фундамента потребуется около 22-25 дней. Только потом можно приступать к дальнейшему рабочему процессу. Читайте также: » «.

Порядок обустройства каминопечи своими руками

Каминопечь Кузнецова (см фото) пользуется у владельцев загородной недвижимости популярностью.

Потребуются следующие материалы для каминов и печей данного конструкционного решения:

• кирпичи полнотелые и огнеупорные;
• стальные полосы;
• глиняный раствор;
• духовой шкаф;
• панель варочная;
• дверки стальные.

Фундамент под каминопечь Кузнецова прокладывают фольгой. Этот материал будет способствовать направлению тепла в помещение и не давать ему уходить в землю. Читайте также: » «.

Далее установка печи камина своими руками производится в такой последовательности:

1. 1-й и 2-й ряды кирпичей служат для выравнивания сооружаемой конструкции, поскольку в результате заливки фундамента на его поверхности все равно образуются неровности. После завершения второго ряда строительный уровень должен показывать абсолютно ровную поверхность, в противном случае срок эксплуатации конструкции будет недолгим.
2. В разных сторон каминопечи формируют одно поддувало и два прочистных окошка.
3. На каждое окошко монтируют стальную дверку. Над дверцей поддувала дополнительно размещают стальную полосу. С лицевой стороны конструкции обустраивают каминное отделение, желательно с бортиком, чтобы из нее не выпадали продукты горения.
4. Дверки перекрывают кирпичом, а со стороны камина открывают портал.
5. Над поддувалом размещают колосник. Длинное узкое отделение перекрывают при помощи стальной полосы.
6. Боковые каналы разделяются кирпичами пополам. Открывают топочное окно.
7. Устанавливают топочную дверцу.
8. Дверку топки накрывают стальной полосой и перекрывают кирпичом.
9. Также полосой из стали перекрывают камин.
10. Канал над топкой соединяют с ближайшим колодцем. С лицевой стороны камин закрывают кирпичом и образуют дымозаборник.
11. Варочную панель располагают над топкой. Оставшееся пространство над переходом и колодцем закрывают стальными полосами.
12. Канал над камином сужают и формируют варочное отделение.
13. 14-й и 15-й ряд выполняют аналогично 13-ому.
14. Между ближайшим колодцем и варочной камерой обустраивают вытяжку.
15. В вытяжку монтируют прочистную металлическую дверку.
16. Задний колодец, расположенный над вытяжкой, разделяют пополам. Тот, что будет выходить на улицу, перекрывают летней заслонкой. Колодец над очагом приобретает размер в 1 кирпич. Стальными полосами накрывают варочную камеру по всей площади.
17. Варочную камеру перекрывают.
18. 20-й ряд аналогичен предыдущему.
19. 2-й задний канал расширяют до максимальных размеров и выводят из него прочистное окошко. Над колодцем с камином устанавливают заслонку.
20. Устанавливают прочистную дверку.
21. В полости размещают металлический духовой шкаф. С дальней стороны остается вертикальный дымовой колодец.
22. С одной стороны духового шкафа делают отток дыма в центральную трубу.
23. Действия повторяют.
24. Делают переход из полости в трубу, поскольку закончился духовой шкаф.
25. Полость и колодец накрывают стальными полосами.
26. Поверх полос площадь накрывают кирпичом. В последнем незадействованном колодце монтируют зимнюю задвижку.
27. Все колодцы путем использования горизонтальных ходов соединяют с каминным. Устанавливают прочистную дверку.
28. 30-й и 31-й ряды аналогичны.
29. Площадь накрывают. Устанавливают общую заслонку.
30. 33-й ряд и дальше – конструкцию сужают — она переходит в трубу.

Кстати, существуют решения, как сделать камин из печки своими руками, при этом старую кладку оставляют. Читайте также: »

Камины-печи не перестают быть популярными в течение многих десятилетий. Несмотря на то что
в продаже достаточно компактных чугунных печей или комнатных каминов, почти
каждый владелец дома мечтает иметь настоящее кирпичное сооружение.

Печь камин своими руками может быть сложен только в том случае, если тщательно изучить технологию кладки и специфические особенности конструкции избранной модели.

Однако, нужно заметить, что камин сам по себе мало функционален, и им нельзя натопить несколько комнат, поэтому практичные владельцы частных домов отказываются от его возведения в пользу печки. С помощью нее
можно организовать качественный обогрев, приготовить пищу, согреть воду и высушить вещи, поэтому ей часто и отдается
предпочтение.

Мастера по кладке печей, перед которыми стоял подобный вопрос, разработали комбинированные многофункциональные модели, включающиеся в свою конструкцию и камин, и .

Таких комбинированных вариантов достаточно много, но не каждый из них подойдет
для конкретного дома, учитывая его площадь и месторасположение будущего отопительного сооружения. Существуют проекты компактных печей-каминов, предназначенные для небольших домов, но есть и такие, которые включают в свою конструкцию не только вышеописанные функции, но еще
и нагревающуюся лежанку. Поэтому стоит рассмотреть несколько видов печей, удовлетворяющих различным потребностям
жильцов дома.

Массивная конструкция этого варианта печи подойдет
не для каждого дома. Например, для маленького дачного коттеджа она будет крупновата, так как займет
большую часть помещения. Но зато она хорошо подойдет
для большой площади, в которую объединена гостиная и кухня. В данном
случае, печь и могут топиться отдельно. В большой комнате можно создать обстановку для отдыха, поставив поближе к камину два кресла, а в дневные часы топить не каминную часть, а только печь, готовя на ней обед или подогревая воду. Кроме этого, при остывании печи плиту, имеющую размер лежанки, можно использовать для лечения больной спины или для того, чтобы просто отдохнуть на теплой
основе. В летнее время, если печь
не используется для приготовления пищи, поверхность варочной плиты можно приспособить под разделочный стол.

Большая печь хорошо держит тепло в доме в холодное время. Так, протопив ее
вечером, можно не беспокоиться до утра – тепло долго будет поступать в дом от разогретых стен конструкции.

Если есть возможность возвести такую печь
в доме, то следует ей воспользоваться. Она не раз выручит хозяев
в сложных ситуациях, и о том, что она занимает много места, уже никто не вспомнит.

Такую печь-камин можно установить
в небольшом доме, и она обогреет сразу две комнаты. Хотя печь и камин соединены в общую конструкцию, они могут топиться по отдельности

, то есть, если в комнате достаточно тепло, то можно разжечь лишь камин для создания уютной атмосферы. В том случае, если нужно быстро нагреть две комнаты дома, затапливают обе части конструкции.

Камин в этом случае поможет согреться у открытого огня, а закрытая топка печи будет работать на на
грев задней стенки, которая выходит
в соседнюю комнату.

Недостатком этой модели можно назвать то, что в ней отсутствует варочная плита, которая могла бы выручить в любой ситуации, например, если для приготовления пищи или нагрева воды используется электроплита, а электроэнергию по каким-то причинам отключили.

Другой вариант печи, которую располагают в большой комнате. Она так же, как и первая модель, достаточно компактна, и ее
вполне можно разместить таким образом, чтобы ее
стена выходила в соседнюю комнату.

Несмотря на компактность печи, в ней присутствуют все необходимые для обеспечения
комфорта в доме функции —
это варочная плита и духовка для приготовления пищи, камин с элегантными стеклянными дверями для создания уютной атмосферы и проведения приятных вечеров.

На каминной полке можно разместить элементы, которые украсят интерьер комнаты. Кроме этого, такое место можно использовать для сушки лекарственных трав или нарезанных овощей и фруктов.

Почти квадратная форма печи-камина подойдет
для любого маленького или большого помещения. Она аккуратна и компактна, и если тщательно продумать место ее
установки, то она может спокойно обогревать две комнаты. Но в этом варианте опять же не предусмотрена варочная плита, поэтому конструкция может служить только для обогрева, создания приятной атмосферы и в качестве атрибута интерьера.

Многофункциональная печь-камин — и для кухни, и для создания уюта

Эта камин-печь
может стать гордостью любого хозяина дома, тем более, если она будет сложена своими руками. Ее
можно разместить так, что она станет обогревателем и украшением двух комнат. Камин в этом случае лучше всего повернуть в сторону гостиной или спальни, а топку и плиту оставить в кухонном
помещении. В данном варианте под камином устроена ниша для просушки дров, которые будут распространять аромат древесины и создавать благоприятный микроклимат в комнате.

Процесс возведения камина-печи

Просмотрев представленные модели, можно сделать вывод, что камины-печи могут устанавливаться посередине помещения, около одной из стен или между двумя комнатами. Как это строение будет расположено в конкретном случае, зависит от планировки дома и решения его владельцев.

Выбор места установки и необходимые меры безопасности

Если печь-камин планируется устанавливать у стены деревянного дома, ее
необходимо обязательно отделить от горючей поверхности жаростойкой прокладкой —
это может быть асбестовая плита и кирпичная кладка, металлический лист или специальный гипсокартон, керамическая плитка или комбинированный вариант, состоящий из нескольких материалов.

Постройка, устанавливаемая посередине помещения, имеет свои достоинства, и одно из них —
это деление комнаты на зоны, которые можно оформить соответственно. Сторона
с каминной топкой обычно повернута
в
гостиную или спальную зону, а варочная плита в
сторону

кухни. Если будет принято решение разделить зоны не только строением печи, но и перегородками, то между их стенками и печью также необходимо проложить жаростойкий материал. Лучше всего в этом случае использовать полосы асбеста, установленные в несколько слоев
. При прохождении дымоходной
трубы через перекрытия без жаростойких материалов, уложенных вокруг нее
, также
не обойтись.

Выбрав понравившуюся конструкцию печи-камина, необходимо «примерить
» ее
на предполагаемое место установки. Это делается с помощью измерений и нанесения разметок на полы, стены, потолок. Кроме
общего вида и размеров строения необходимо обязательно иметь схему кладки конструкции – так называемую «порядовку»
.

Конечно же, заранее необходимо запастись всеми необходимыми материалами, а также инструментами
для возведения строения камина-печи. Чтобы это сооружение прослужило долго безо всякого ремонта, рекомендовано приобретать самые качественные стройматериалы, а значит
, не стоит на них экономить.

Необходимые стройматериалы и инструменты

Для работы понадобятся инструменты, которые не всегда найдутся в арсенале владельца дома, впервые собравшегося возводить печь-камин самостоятельно, но без них во время работы не обойтись. К инструментам для работы относятся:

1. молоток с кирочкой

2. метелочка
из мочала

3. уголок

4. отвес

5. печной молоток

6. пассатижи

7. резиновый молоток

8. зубило

9. кельма или мастерки разного размера и формы

10. правило

12. стукальце
(отрезок металлической трубы
)

13. деревянная лопатка

14. чертилка

15.строительный уровень

16. рашпиль

17. Расшивка

Кроме этого, понадобится сито для протирания раствора, так как он должен быть тонким. Еще
нужно сделать козелки —
их должно быть две штуки. Козелками называют своеобразную лестницу, которая может служить отдельно или в паре, как подставка под настил из досок. На таком приспособлении удобно стоять во время работы на высоте и ставить рядом емкость
с раствором и подготовленные кирпичи.

Количество стройматериалов рассчитывается в зависимости от выбранной модели печи-камина, но список их неизменен. Так, необходимо будет приобрести:

• Кирпич огнеупорный красный. Если его количество не указано, то можно посчитать его по
  по

  рядовой
  схеме.

• Кирпич жаростойкий силикатный белый —
  его используют для укладки вокруг топки.
• Специальная растворная сухая смесь для кладки каминов и печей, которая продается
  в специализированных магазинах, или традиционные материалы —
  песок, глина, щебень и цемент
  .
• Стальной лист, толщиной в 2—
  3 мм, уголок 30 × 30 или 50 × 50 мм, стальная проволока, диаметром 3 ÷ 4 мм —
  она необходима для фиксации чугунных деталей.
• Аксессуары из чугуна — дверцы
  для поддувала, очистных окошек и топки, варочная плита, колосник.
• Жаростойкие материалы —
  асбест, гипсокартон, базальт или другие, для прокладок между стенами печи и огнеопасными поверхностями здания.
• Гидроизоляционный материал — рубероид
  .
• Доски для опалубки фундамента.
• Если предусмотрено в конструкции, нужно приобрести или изготовить металлическую емкость
  определенных
  размеров для нагрева воды, а также коробку для топки и дверцы с жаростойким стеклом.

Читайте также подробную информацию с инструкцией, как сделать , в нашей новой статье.

Подготовка места и заливка фундамента

Лучше всего устраивать фундамент под печь-камин одновременно с фундаментом дома. Однако, если этого не было продумано, и решение о возведении строения было принято после настила полов, то придется
размечать размер основания строения на полу и выпиливать часть досок. Размер проема
в полу должен
быть на 150 ÷ 200 мм больше, нежели размер устраиваемого фундамента.

Если для дома был сделан ленточный фундамент, то для массивной постройки печи потребуется делать сплошной вариант.

• В грунте под полом размечается и роется котлован, глубиной в 500 —

  600 мм. Дно вырытой ямы гидроизолируется
  утрамбованным 10-ти
  сантиметровым слоем песка и укрепляется щебенкой
  , которая насыпается слоем такой же толщины и тоже утрамбовывается.

• Затем, начиная со дна ямы, из подготовленных досок сбивают опалубку, в которую и будет заливаться раствор цемента.
• Так как фундамент устраивается достаточно глубоко, раствор заливают в два или три этапа. Первый слой может быть уложен
  из грубого раствора, изготовленного из цемента, щебенки
  и песка.
• После того как
  он схватится, заливается раствор из цемента и песка стандартных пропорций — 1:3.
• Верх фундамента разравнивается и оставляется упрочняться, этот процесс займет
  достаточно много времени, порядка 3 —

  4 недель – срок зависит от толщины слоев
  раствора.

После того как
фундамент будет готов, на него настилается рубероид, вырезанный ровно по размеру и форме основы. На рубероид и будет укладываться первый ряд камина-печи.

Предварительная «сухая» кладка

Даже опытные мастера для разминки и оценки возможных трудностей сначала выкладывают каждый из рядов насухо. Это делается для точного определения количества и размеров кирпичей в каждом ряду и их расклада. Не нужно забывать отмерять расстояние между кирпичами заранее приготовленной рейкой толщиной в 5 мм —
этот процесс пр
оводят для того, чтобы все швы были одинакового размера.

После укладки насухо, можно класть кирпич на раствор. Если используется раствор на основе глины, то его замешивают заранее, и используют для него особые сорта материала. Но в последнее время мало кто использует этот старый традиционный способ приготовления, так как в продаже появились огнеупорные сухие смеси, которые предназначены именно для кладки печей и .

Схемы кладки

Схемы должны наглядно отображать как к
ладку кирпичей, так и движение горячего воздуха по воздуховодам внутри конструкции. Такая схема поможет разобраться и понять, какие отверстия и где должны находиться, чтобы создалась нормальная тяга. Правильно выполненная конструкция позволит печи-камину долго оставаться горячей и в достаточной степени быстро отводить продукты сгорания, не создавая в доме
опасной для здоровья людей атмосферы.

Представленные схемы —
это один из вариантов печи-камина, но они могут разниться в зависимости от выбранной конструкции, поэтому
, выбрав модель строения, нужно обязательно найти к нему схему. Она значительно облегчит
и ускорит работу.

Схемы печи камина — разрезы А-А и Б-Б

На данных схемах показана печь-камин в разрезе. На них хорошо видны расположение топок
и горение в них огня, а также потоки движения нагреваемого воздуха. По ним можно определить, какие места печи будут прогреваться интенсивнее всего.

На второй схеме можно хорошо рассмотреть топку печи в разрезе с двух сторон, так сказать, «в профиль и в фас», а стрелками указан отвод дыма от топки и направление его к дымовой трубе.

На третьей схеме тоже можно видеть топку, но только не печи, а камина, и движение нагретого воздуха от нее
по воздушным каналам.

Кроме этого, на рисунках определено количество рядов, и хорошо видно, на каком из них должны располагаться чугунные элементы постройки. При кладке нужно обязательно использовать и сопоставлять схемы разреза печи и порядовки кладки.

Продолжение порядовки — от 27 ряда до оголовка дымоходной трубы

Порядовые
схемы расскажут мастеру о том, как выглядит каждый из рядов, и на каком из них укладывается колосник, задвижки, плита и дверцы для топки и для очистки. Отступать от порядовки нельзя, так как даже половина кирпича, положенные не в том месте, может испортить всю работу, и тогда придется
разбирать всю конструкцию. Поэтому то и сначала насухо, чтобы была возможность разобраться и подогнать кирпичи до нужного размера.

Видео: схема кладки печи-«голландки» со стеклянной дверцей камина

Возведение печи-камина

Работу нужно проводить не торопясь, обдумывая каждый свой шаг. Во время выкладки ряда насухо иногда потребуется половина или даже треть кирпича. Нужную часть отделяют от цельного с помощью кирочки или шлифмашинки
– «болгарки» с установленным кругом по камню. Если кирпич раскалывают киркой
, то первый удар наносят несильно —
он как бы намечает, какую часть кирпича нужно отделить, а второй удар уже непосредственно ее
отделяет.

Кладочный раствор должен иметь консистенцию густой сметаны. Если в нем
присутствуют мелкие камешки, то его нужно обязательно протереть через сито, иначе они будут мешать класть кирпичи на нужном уровне.

Раствор накладывается на кирпич толщиной примерно в 6 ÷ 7 мм. Затем кирпич укладывается на нижележащий ряд, выравнивается по уровню и прижимается. Если нужно, его подбивают резиновым молотком.

Если раствор выступил по краям, то его подбирают мастерком. Сложив
5—
7 рядов, пока раствор еще
влажный, проводят расшивку швов, чтобы они выглядели аккуратно. Раствор стараются убрать с лицевой поверхности кирпичей сразу, иначе потом его трудно будет оттереть.

От первого до двадцатого ряда кладку делают силикатным белым кирпичом, а с двадцать первого постепенно переходят на красный огнеупорный.

• Первый ряд должен быть выведен идеально ровно, так как он задает
  направление стенам всей постройки. Для точности кладки на рубероиде сначала мелом расчерчиваются края основы будущей постройки. По этой разметке и укладывается сплошной первый ряд насухо, а затем и на раствор.
• Со второго ряда уже начинают вырисовываться воздушные каналы, топка камина и поддувальная камера.
• На третьем ряду устанавливается дверца поддувала-зольника. Ее
  временно подпирают с двух сторон кирпичами и закрепляют проволокой, которую продевают в специальные ушки с обратной стороны дверцы и вмуровывают в кладку стенок поддувала.

• На четвертом
  ряду, в том месте, где кладкой обозначена топка, укладываются две металлические полоски на таком расстоянии, чтобы на них можно было положить кирпичи. Можно вместо полосок уложить стальной лист, на него проще
  будет проводить кладку. Вокруг поддувала по схеме поднимаются стенки.

• На пятом ряду укладывается колосник над зольником, остальные кирпичи кладут по схеме.
• На шестом ряду устанавливается дверца топки печи. Закрепляется она так же, как и поддувальная.
• С седьмого по десятый ряд кладка идет
  по схеме без дополнительных элементов.

• На одиннадцатом ряду укладывается чугунная варочная плита. Остальные кирпичи ряда кладут так, как указано на рисунке.
• На тринадцатом ряду делается основа для перекрытия топки из металлической полосы. От нее
  в процессе укладки следующих рядов будет формироваться .
• На девятнадцатом ряду перекрывается камера над варочной плитой с помощью настила металлических полос, на которые на

  двадцатом
  ряду укладываются кирпичи.

• С двадцать первого ряда в кладку добавляется красный кирпич.
• Далее, до 24 ряда, работа идет
  по схеме, без установки чугунных и металлических элементов.

• На 25 ряду ставят первую чугунную задвижку, которая будет регулировать выход дыма и способствовать сохранению тепла.
• С 26 по 53 ряд
  кладку проводят
  согласно схеме, а с 54 ряда начинают выкладывать дымоходную
  трубу.
• На 65 ряду устанавливают задвижки, которые перекрывают полностью дымоходные
  каналы. Обычно их перекрывают на летний период, чтобы в печь не попала грязь и влага, которые будут разрушать кладку изнутри.
• Далее, в потолочном перекрытии прорубают отверстие, через которое выводят т
  рубу на чердак.
• Вокруг трубы
  укладывают жаростойкий материал —
  он обезопасит воспламеняемые материалы перекрытия
  от перегревания. Толщина такой прокладки со всех сторон должна составлять не менее 100 мм —
  это может быть асбестовые плиты, уложенные в несколько слоев
  или мелкий керамзит, засыпанный в короб, устроенный вокруг конструкции трубы.
• В помещении чердака труба кладется
  по схеме 65 ряда и выводится через крышу.
• Там вокруг кирпичной трубы устраивается надежная
  гидроизоляция —
  она не должна позволить осадкам попасть в щели между трубой и материалом кровли.
• Сверху на отверстие трубы надевается металлический зонт
  , который
  станет защитой от влаги и грязи, которые
  могут засорить дымоходные
  каналы.

Видео: интересный вариант многофункциональной печи-камина

Просушка готовой печи — камина

Когда работа по кладке будет завершена, нельзя сразу же топить ее
интенсивно, так как она должна хорошо просохнуть. Процесс с
ушки составляет от 9 до 14 дней, в зависимости от массивности и высоты строения. В это время все задвижки и дверцы должны быть открыты. Такая просушка называется естественной, но можно ускорить ее
процесс, если установить в топку тепловентилятор
или осветительную лампу в 250—
300 Вт. Этот не массированный прогрев
станет хорошей подготовкой к активному прогреву и топке.

Начинать топить печь-камин нужно постепенно, умеренным количеством дров —
этот процесс пр
оводят два — три
раза за
сутки, в течение одной-двух
недель. Просушена ли печь, можно будет узнать, обратив внимание на дверцы. Если на них после протапливания нет испарин, т.е
. капель конденсата, значит, сооружение просохло и его можно топить интенсивно.

При нарушении технологии кладки и замеса раствора при первом же протапливании в швах между кирпичами могут появиться трещинки. Заделывать сразу их не стоит —
ремонт можно провести через два-три
месяца активной топки печи. В этот период необходимо внимательно следить за поведением материалов и за тем
, чтобы не образовались такие трещины, через которые в помещение может поступать угарный газ.

Преимущество варианта камина-печи безусловны, так как она решает многие проблемы, встающие перед жильцами частных домов. Даже притом что
в доме присутствует газовое
или электрическое отопление, традиционная печь с камином никогда не будет лишней. При выборе модели отопительного строения для дома нужно просчитать все за и против каждой из них и выбрать ту, которая будет для конкретной постройки.

В дачных домах редко устанавливают дорогостоящие системы отопления, ведь используются они, как правило, только в дни отдыха. Быстро протопить загородный дом в холодные дни можно с помощью камина, но он греет только во время топки и быстро остывает, кроме того, камин нельзя использовать для приготовления еды.

Совмещенная печь-камин обладает куда большей функциональностью – с ее помощью можно обогреть небольшой дом из 1-2 комнат, на варочной плите приготовить пищу, а каминная топка с жаропрочным стеклом позволит наслаждаться видом живого огня. Построить такую печь-камин довольно просто, все даже можно сделать своими руками, если следовать схеме-порядовке.

Печь — камин фото

Прежде чем возводить печь-камин своими руками, необходимо разобраться с ее конструкцией и определиться с местом установки. Представленная печь-камин имеет две топки с противоположных сторон: печная топка с варочной плитой устанавливается со стороны кухни или кухонного отсека и используется для приготовления пищи и обогрева домика, каминная топка находится со стороны комнаты. Для безопасности она оснащена чугунными дверцами со стеклом, устойчивым к нагреву, что позволяет проводить установку даже на деревянных дачах из сруба.

Обе топки можно топить одновременно благодаря расширенному дымоходу и системе задвижек, с помощью которых можно перекрыть каждый дымовой канал по отдельности. Для улучшения тяги и более простой очистки под обеими топками обустроены зольники с дверцами, от топочных камер они отделены колосниками.

Печь-камин устанавливается на фундамент из бетона, кирпича или бутобетона. Если фундамент возводят одновременно с постройкой дома, необходимо отделять его от общего основания песчаной или гравийной подушкой.

При проектировании печи-камина и дымохода необходимо также учитывать расположение балок, стропил и других элементов перекрытий, а проходки через них выполнять с соблюдением противопожарных требований.

Необходимые материалы

Чтобы построить на своей даче печь-камин вам потребуется:

• Сильное желание отказаться от платной установки и все максимально делать своими руками;
• Печной кирпич – около 8 сотен штук;
• Жаропрочная кладочная смесь на основе глины –200 кг;
• Дверка каминная с жаропрочным стеклом размером 500х500мм;
• Дверка топочная печная чугунная, 200х250 мм;
• Дверки поддувальные, 120х250 мм и 120х120 мм;
• Три дверкипрочистные для очистки дымохода, 120х120 мм;
• Два колосника для топок, 200х250 мм и 250х400 мм;
• Чугунная варочная плита с конфорками, 410х720 мм;
• Стальной уголок с полкой 40х40 мм и стальная полоса 40 мм – по 3 метра;
• Стальной лист толщиной 3 мм и размером примерно 60х60 см;
• Теплоизолирующие листы – асбест или базальт, толщина 4 мм;
• Отожженная проволока для закрепления дверок;
• Сэндвич-труба и соединительные элементы для дымохода;
• Доски и гидроизоляционные рулонные материалы для опалубки;
• Бетон и бутовый камень для фундамента;
• Сухой строительный песок, щебень;
• Огнестойкое покрытие пола – плитка, керамогранит, металлические листы.

При покупке кирпича обращайте внимание на его внешний вид: кирпич не должен быть пережженным, о чем свидетельствует глянцевый блеск его поверхности, или недопеченным – хрупким и неоднородным по цвету на сколе.

Фундамент для печи-камина

О том, как сделать фундамент для камина из монолитного бетона, рассказано в статье « ». Далее описана технология возведения бутового фундамента – более дешевого варианта, требующего меньшего расхода цемента для бетона.

1. Котлован под камин копают в том месте, где он будет расположен, в соответствии с планом. Глубина котлована равна заглублению фундамента самого здания, размеры – на 5-10 см больше габаритных размеров пода печи. Дно котлована засыпают слоем щебня и трамбуют, выравнивая.
2. Возводят опалубку до уровня пола в доме из струганой доски или фанерных листов, обмазывают ее изнутри и снаружи битумной гидроизоляцией, просушивают.
3. На дно котлована укладывают крупный бутовый камень, пространство между ним засыпают щебнем со средним размером частиц 50 мм.
4. Готовят порцию цементно-песчаного раствора: 1 часть цемента смешивают с 2-3 частями песка, после чего разводят водой до состояния жидкой сметаны. Заливают на слой камня и щебня.
5. Готовят следующую порцию раствора, снова выкладывают камень, заполняют промежутки щебнем и заливают раствором. Так продолжают до уровня на 5-7 см ниже пола. Верхний слой выравнивают цементным раствором и оставляют фундамент на 3-7 дней для набора прочности.

Первый слой кирпича, образующий нижний ряд пода камина, является выравнивающим. Его кладут по схеме первого ряда на слой гидроизоляции – рубероида, используя утолщенный слой раствора – до 1 см.

Технология кладки печи-камина

Кладут печь-камин на жаропрочный раствор на основе глины и песка. Готовые смеси продаются в печных магазинах, но если рядом с вашей дачей есть карьер с хорошей жирной глиной, можно использовать ее. Раствор в этом случае готовят так: замачивают глину в бочке с водой на неделю, убирая с поверхности пену и всплывший мусор. Сливают лишнюю воду и размешивают получившийся жидкий раствор, постепенно добавляя в него песок до тех пор, пока раствор не начнет практически сразу отлипать от лопатки. При желании добавляют в раствор до 10% цемента или клея для керамогранита, перемешивают. После этого раствор готов к работе.Размолаживать водой раствор с цементом нельзя, поэтому добавлять цемент лучше порционно, в то количество раствора, которое вы можете израсходовать за час-полтора.

Технология кладки печи — камина фото

Схема и порядовка печи-камина представлены на рисунках.

Пошаговая кладка порядовка печи — камина

Технология кладки такова:

1. Первый ряд образует под печи. Его можно класть из некондиционного кирпича – сколотого, с трещинами. При этом обязательно используют уровень и максимально выравнивают ряд.
2. Во втором ряду начинают установку дверок поддувала. Между рамой дверки и кладкой необходимо проложить полосу из асбестового или базальтового листа. Раму дверки фиксируют на кирпиче первого ряда с помощью металлических штырей, например, гвоздей, через отверстия. Если они не совпадают со швами, можно аккуратно просверлить кирпич первого ряда. Остальная кладка ведется по схеме.
3. В третьем ряду продолжают закреплять дверки с помощью проволоки, продетой в отверстия в боках рамы и заправленной в швы кладки. Кроме того, поверх третьего ряда укладывают по схеме решетку колосника каминной топки.
4. В четвертом ряду дверки поддувала закрывают кирпичом, закрепляя так же, на проволоку. Кладут колосник печной топки. Сбоку начинают выкладывать дымовой канал, ставят прочистную дверцу. Раствор изнутри дымового канала тщательно заглаживают рукой, чтобы избежать шероховатостей и излишнего осаждения копоти и сажи.

5. В пятом ряду начинают установку дверки каминной топки, точно так же закрепляя ее на металлические штыри. Она значительно тяжелее, чем дверки поддувала, поэтому ее необходимо временно дополнительно закрепить вертикально, с помощью проволоки.Между рамой дверки и кирпичом по периметру прокладывают асбестовую полосу.
6. В шестом ряду аналогичным образом ставят дверку печной топки, и далее кладут по схеме с 6 по 8 ряд. В 9 ряду дверку печной топки закрывают сверху кирпичом, выкладывают 9 и 10 ряды по схеме.
7. На кирпич 11 ряда нужно уложить варочную плиту. Поэтому кирпич сначала выкладывают насухую, подгоняют, размечают маркером положение плиты, после чего кирпич снимают и с помощью болгарки выполняют углубления для укладки плиты так, чтобы она легла вровень с кирпичом.
8. В 12 ряду дверку каминной топки закладывают сверху кирпичом, не забывая закреплять ее за отверстия в раме проволокой. Поверх кирпича укладывают стальной уголок по схеме. Ряды с 13 по 15 кладут по схеме.

   Укладка 12 ряда кирпичей для печи — камина

9. В 16 ряду начинают выполнять свод над варочной плитой, для этого в соответствии со схемой укладывают в передней части над ней уголок и стальную полосу. В 17 поверх них укладывают кирпич, а рядом снова стальную полосу, чтобы поддерживать свод. В 18 ряду его полностью закладывают кирпичом, а в месте установки задвижек кладут стальной лист толщиной 3 мм. На боковую часть кирпича в соответствии со схемой закрепляют отрезок стального уголка – он служит опорой для задвижки.
10. В 19 ряду между кирпичами выполняют пазы чуть больше толщины металла задвижек – примерно 5 мм, изготавливают задвижки по схеме и ставят их на место, проверяя перекрывание дымовых каналов. Устанавливают еще две прочистные дверки.
11. В 20 ряду над меньшей задвижкой устанавливают стальную полосу. Продолжают кладку по схеме. В 21 ряду стальную полосу кладут поверх кладки – на нее будет опираться дымоход.
12. С 22 ряда начинается кладка дымохода: дымовые каналы сужаются и постепенно перекрываются. Кладку ведут по схеме с 22 по 26 ряд, в котором устанавливают общую задвижку на каркасе из стального уголка.
13. Выполняют перекрытие печи – ряды 27 и 28, после чего приступают к дымовой трубе. Ее кладут по схеме 29 ряда с перевязкой, сдвигая ряды на полкирпича, до нужной высоты. Для устройства сложного дымохода можно использовать теплоизолированную трубу типа «сэндвич» и различные переходники, колена, проходки и опорные элементы.
14. После окончания кладки печь-камин просушивают до высыхания кладочного раствора, после чего потихоньку начинают топить.

    Готовая печь — камин из кирпича

Представленная конструкция печи-камина универсальна: она поможет вам быстро согреться в холодное время при растопке камина, приготовить еду, а также хорошо протопить дом за счет длинного дымового канала, при прохождении по которому дым сильно нагревает кирпичи. Теплоотдача от такой печки значительно выше, чем от обычного камина, и это позволит вам тратить меньше дров, наслаждаясь при этом видом и теплом огня.

Видео инструкция: печь — камин своими руками

В современном быту и дизайне интерьера камины переживают период возрождения. Сейчас многие владельцы загородных коттеджей и дачных домов и не представляют гостиную без красиво отделанного камина.

Некоторые владельцы даже уже выстроенные печи переделывают в камины, но при этом стоит признать, что данный процесс является трудоемким, в связи с чем без определенных навыков справиться с этой задачей будет довольно сложно. Поэтому, прежде чем приступать к разборке печи, все детали будущего камина следует вначале хорошенько обдумать.

Как переделать печь в камин?

Вам понадобиться

: простой кирпич, огнеупорный кирпич, песок, цемент, доски для полки, облицовочный материал.

Инструкция:

1. Самым простым способом переделки печи под камин является установка финской стеклянной дверцы, вместо чугунной. В этом случаи обогревательные свойства печи сохранятся на том же уровне, плюс к этому появятся еще функции камина. Данный вариант можно назвать самым экономным, как с финансовой стороны, так и по трудоемкости. После переустановки дверцы можно также печку красиво оформить в фольклорном стиле.
2. В случаи, если вы планируете кардинально разобрать печь и только после на этом месте сделать камин, то тогда придется выполнить более трудоемкую работу.
3. Вначале до основания разбираем старую печь. При этом из старых кирпичей можно соорудить подиум камина, на котором будет сжигаться топливо. При строительстве следует использовать только цементно – песчаный раствор. В теле подиума закладываем нишу для дров. Вначале покрываем их тремя рядами обычного кирпича, после чего поставленным на ребро огнеупорным кирпичом.
4. На подиуме устраиваем портал, где будет проходить процесс горения. Портал определяем исходя из общих размеров самого помещения. Так например, в случаи с небольшой комнатой, он не должен занимать слишком много места. Производим расчет и размеров топочного окна. При этом также следует помнить и о том, что если его размер окажется существенно больше, чем предусмотрено, то можно получить постоянные сквозняки, следовательно и переохлаждение самого помещения. Будет такой камин и сильно дымить.
5. Производим расчет дымового отверстия камина. По сравнению с площадью отверстия топочной части, оно должно быть в 10 – 15 раз меньше. Не исключено, что придется даже немного дымоход заузить.
6. Глубина топливника камина выполняется в отношении высоты портала, как 1 к 2 — 2 к 3. Последствием меньшей глубины может стать задымление, а большей – снижение теплоотдачи.
7. Портальное отверстие камина перекрываем кирпичными перемычками, которые устраиваем по специальной опалубке (кружалу). Работу начинаем с закладки пят. Кружало подпираем при помощи временных опор. После опорных пят на кружало устанавливаем центральный кирпич и продолжаем кладку одновременно с двух сторон. Напуск у криволинейных сводов и дымосборника должна составлять не более 6 см.
8. Облицовку можно произвести в том стиле и материалами, которые войдут в общий дизайн комнаты. А вот на каминную полку лучше всего использовать доски из обработанного дуба.

Сложить камин. Камины из кирпича

Новичку без практики в печном деле сходу выложить кирпичный камин своими руками – задача весьма нелегкая. Но три составляющих – наличие времени, терпение и большое желание – помогут вам добиться успеха и сделать прекрасный домашний очаг, источник уюта и тепла в гостиной. Мы же предоставим всю теоретическую информацию и расскажем о порядке ведения кладочных работ в виде простой инструкции.

Общие сведения и устройство

По сути, традиционный английский камин – это печь упрощенной конструкции, состоящая из таких основных элементов:

•
  открытая топка больших размеров в виде прямоугольной ниши (портала), выложенная из полнотелого керамического кирпича;
•
  прямой дымоход, изображенный на схеме, оснащен специальным выступом – каминным зубом и сужающейся частью – дымосборником;
•
  предтопочная фронтальная площадка играет декоративную роль и одновременно защищает полы от искр из топливника;
•
  задвижка для регулировки тяги.

Примечание. В простых конструкциях колосники и зольная камера не предусмотрена, дрова сжигаются прямо на кирпичном поде.

В нынешних условиях камины строят исключительно для создания неповторимой атмосферы уюта в частных домах и дачах, а не с целью организовать отопление. Дело в том, что открытые очаги крайне малоэффективны, даже у более сложных моделей с двумя дымооборотами КПД не превышает 20%, поскольку львиная доля тепла попросту выходит на улицу через трубу.

Схема сложного камина с двумя дымооборотами

Нагрев комнаты происходит за счет инфракрасного излучения, выделяемого открытым пламенем. Как только оно затухает, теплоотдача прекращается. Конвективный обогрев здесь не работает — тяга дымохода, имеющего большое сечение, буквально высасывает тепло из помещения вместе с воздушным потоком. Уменьшить поперечный размер трубы нельзя – камин станет дымить в комнату. По той же причине кирпичные стенки практически не аккумулируют теплоту.

Совет по расчету размеров очага. При строительстве каминов своими руками важно добиться компромисса между задымлением помещения и слишком сильной тягой, способствующей удалению тепла вместе с воздухом. Проходное сечение дымохода должно составлять 1/9 часть от площади открытой части топливника (портала). В свою очередь, размеры фронтального проема принимаются в соотношении 1/50 к площади комнаты, а его высота – в 1,5-2 раза больше глубины топки.

Чтобы вы могли правильно подобрать габариты камина, не углубляясь в расчеты, представляем таблицу с размерами основных элементов, привязанными к площади помещения.

Инструкция по кладке камина

На различных интернет-ресурсах и в технической литературе несложно отыскать разнообразные проекты домашних и уличных очагов, сопровождающихся порядовками и фото. Но в основе всех предлагаемых конструкций лежит традиционный английский камин, который мы и предлагаем класть новичкам. В качестве примера разберем относительно небольшую модель, изображенную на чертеже и рассчитанную на комнату площадью 20-25 м².

Примечание. Если ваше помещение отличается габаритами, то размеры на чертеже можно изменить в соответствии с таблицей, только точнее подогнать их под длину и толщину кирпича (с учетом швов 5 мм).

Пошагово этапы работ выглядят следующим образом:

1. Подготовка – выбор места для будущего очага и закупка стройматериалов.
2. Устройство надежного основания – железобетонного либо кирпичного фундамента.
3. Приготовление раствора и кладка.
4. Пробный розжиг и прогрев.

По конструкции камины делятся на пристенные, угловые и встроенные. Мы выбрали первый вариант из-за простоты исполнения – постройка возводится рядом с существующей стеной. Делать угловую модель без надлежащего опыта значительно сложнее, а для встраивания конструкции в перегородку последнюю придется разбирать.

Оптимальное размещение очага – возле внутренней несущей стены или перегородки, ближе к центру комнаты. При этом постарайтесь не усложнить узел прохода дымовой трубы через кровлю – проследите, чтобы она не попала в конек. По обеим сторонам камина нужно обеспечить свободное пространство вдоль стен не менее 1 м. Наихудшее место для очага – около наружного ограждения или рядом с дверьми.

Совет. В слишком маленьких комнатах площадью до 12 м² располагать камины не рекомендуется. Тем более, не допускается строить их в квартирах многоэтажных домов. Выход из положения – установить газовую либо электрическую каминную топку и сделать облицовку из декоративного кирпича и гипсокартона, как изображено на схеме.

Необходимые стройматериалы

Чтобы самостоятельно сложить камин по представленному выше чертежу, необходимо заготовить следующие материалы:

•
  керамический полнотелый кирпич – 300 шт.;
•
  шамотный (огнеупорный) кирпич – 120 шт.;
•
  задвижка на дымоход;
•
  сухая строительная смесь для огнеупорной кладки – 150 кг;
•
  готовая глиняно-песчаная смесь для выкладывания печей – 250 кг;
•
  металлический равнополочный уголок 50 х 3 мм – 2,5 м;
•
  дверца печная ревизионная.

Красный керамический кирпич марки 150-200 – основной материал, применяемый в печном деле. Выбирайте полнотелый камень стандартных размеров 250 х 120 х 65 мм без трещин, желательно с гладкими боковыми сторонами. Стройматериал низкого качества и бывший в употреблении применять для кладки каминов нельзя.

Шамотный кирпич, используемый для формирования топливников дровяных и угольных печек, производится разных размеров. Вам подойдет камень 250 х 124 х 65 мм марки ША, укладываемый на специальный раствор из огнеупорной глины и мертеля.

Совет по экономии материала. Обычный керамический кирпич спокойно выдерживает температуру 700 °С, что соответствует нагреву при сжигании дров. Огнеупорные камни, чья цена существенно выше, рассчитаны на максимальную температуру 1690 °С. Отсюда вывод: если вы не планируете жарко топить камин ежедневно, то смело изготавливайте камеру сгорания из более дешевого красного кирпича.

Печные мастера умеют готовить кладочный раствор из отдельных компонентов – песка и глины (цемент не добавляется!), интуитивно подбирая точные пропорции. Новичкам же ничего не остается, кроме как построить камин на основе готовых сухих смесей, продающихся в магазинах. Если вы хотите делать раствор сами, то мы настоятельно рекомендуем сначала набить руку на более простых конструкциях. Например, сложите уличный мангал или барбекю, подбирая пропорции экспериментально, чтобы прочувствовать все нюансы работы с глиной.

Устраиваем фундамент

Поскольку общая масса кирпичного очага превышает 1 тонну, без надежного основания не обойтись. Его необходимо устроить отдельно от фундамента дома, выдержав минимальный отступ 5 см. Если камин предполагается строить в обжитой комнате, то придется вскрыть пол на участке, превышающем размеры будущей конструкции на 100 мм в каждую сторону. Для нашего примера габариты участка составят 137 х 124 см (по схеме, приведенной выше, размеры постройки равны 127 х 114 см).

Устройство фундамента для камина выполняйте по следующей пошаговой инструкции:

1. Выкопайте котлован и тщательно утрамбуйте дно. Глубина определяется по существующему фундаменту дома.
2. Уложите на дно песок и еще раз уплотните. Итоговая толщина подушки – 100 мм.
3. Котлован заложите до уровня земли бутовым камнем. В процессе засыпки заливайте все полости жидким цементным либо известковым раствором вперемешку с глиной.
4. Сформируйте сверху ровную бетонную площадку и после застывания уложите на нее 2 слоя гидроизоляции из обычного рубероида.

Примечание. В качестве забутовки сгодятся обломки бетона, старого кирпича, ракушечника и других штучных материалов.

Второй этап закладки фундамента можно выполнить двумя способами: залить железобетонную плиту либо выложить основание из красного кирпича. Первый вариант, показанный на чертеже, более надежен и удобен при дальнейшем строительстве, поскольку сплошная плита позволяет класть стенку в любом месте площадки. Реализуется он так:

1. Изготовьте и установите деревянную опалубку на высоту чистого пола здания с таким расчетом, чтобы фундаментная плита выступала за габариты будущего камина на 50 мм во все стороны.
2. Свяжите сетку из железной арматуры диаметром 12-16 мм и выставьте ее на высоте 5 см от рубероида, используя небольшие подкладки из дерева.
3. Приготовьте бетон марки 150, смешивая цемент М400, песок и щебенку в пропорциях 1: 3: 5. Уложите бетонную смесь в опалубку и выровняйте площадку правилом по строительному уровню.

После 7 суток отвердевания бетона опалубку снимите и обработайте стенки фундамента битумной мастикой. Перед тем как выложить камин, дождитесь полного застывания железобетонной плиты (еще 3 недели), после чего застелите ее 2 слоями рубероида и приступайте к самой кладке. Чтобы не допустить ошибок при устройстве фундамента, посмотрите видео от печного мастера:

Правила каминной кладки

Выложить обычную стену и тело камина из кирпича – две разные вещи. Так что перед тем как построить домашний очаг, ознакомьтесь с общими правилами его возведения:

•
  при изготовлении огнеупорного и глиняного раствора четко соблюдайте соотношение сухой смеси и воды, указанное на упаковке производителем;
•
  камни каждого ряда сначала раскладывайте насухо, подгоняйте и подпиливайте согласно порядовкам, и только потом ставьте на раствор;
•
  красный кирпич перед укладкой на места замачивайте в воде на 3-5 минут, пока не перестанут появляться воздушные пузырьки;
•
  соблюдайте максимальную толщину швов 5 мм;
•
  участки кладки из керамического и шамотного кирпича не связывайте между собой;
•
  постоянно проверяйте вертикаль в разных точках отвесом и горизонталь строительным уровнем;
•
  при монтаже уголков из металла ряд опирающихся на него камней нужно класть без раствора.

Примечание. Огнеупорные камни замачивать не рекомендуется, а только ополаскивать водой от пыли, потому что материал долго отдает влагу и после растопки может лопнуть.

В процессе работы кирпичи можно пристукивать, но двигать в горизонтальной плоскости крайне нежелательно. Выпирающие излишки раствора удаляйте мастерком, а с внутренней стороны протирайте всю стенку влажной тряпкой, чтобы образовалась гладкая поверхность. Подробное описание процесса смотрите в очередном видео:

Порядок ведения работ

Первым делом фундаментная плита накрывается листом оцинкованного кровельного железа, а сверху – базальтовым картоном. Впрочем, по мнению специалистов, последний успешно заменяется войлоком, пропитанным жидкой глиной. Требуемый набор кладочного инструмента показан на рисунке.

Первыми двумя рядами керамического кирпича формируется основание камина и предтопочная площадка, 3-м и 4-м – подовая часть топки. Обратите внимание: на порядовке красный и шамотный камень обозначен различными цветами. Пятый и последующий ряды (вплоть до 11-го) образуют стенки камеры сгорания и наружный контур портала.

Уложив 12-й ряд камней, установите стальные уголки, служащие опорой передней стены. Следующие уровни формируют дымосборник и каминный зуб, что и показано на порядовой схеме. На 16-м ряду в заднюю стенку встраивается прочистная дверца.

Ряды кирпичей с 17-го по 23-й образуют тело камина, а оставшиеся 3 уровня – дымоход. На 26-м ряду в него встраивается задвижка.

Дальнейшая кладка дымовой трубы выполняется до нужной высоты по одинаковой схеме, исключая узел прохода через перекрытие. Здесь необходимо выложить специальное расширение – разделку, чья задача – оградить деревянные конструкции от раскаленных дымовых газов. По правилам пожарной безопасности горючий материал перекрытия должен быть защищен кирпичной стеной 38 см в толщину. Все требования к трубе дымохода, включая ее высоту, отражены на схеме:

В заключение – пробная растопка очага

После высыхания раствора, на что потребуется 10-14 дней, произведите первую растопку. Здесь важно соблюдать одно правило: вся кладка должна прогреваться постепенно, чтобы не возникло трещин. Положите на подовую часть небольшую охапку хвороста или щепок, полностью откройте заслонку и подожгите их. Дальше подкладывайте дрова небольшими порциями в течение нескольких часов, следя за стенами очага и дымохода. Фиксируйте появление трещин – потом заделаете их тем же раствором.

Готовый камин можно оформить различными способами – оштукатурить, украсить плиткой с изразцами либо окрасить. Конечно, при условии, что после полного разогрева он функционирует исправно и кладка не дала крупных трещин. Если вы делали все по инструкции и без спешки, то ввод в эксплуатацию наверняка обойдется без проблем.

Инженер-конструктор с опытом работы в строительстве более 8 лет..
Закончил Восточноукраинский Национальный Университет им. Владимира Даля по специальности «Оборудование электронной промышленности» в 2011 году.

Похожие записи:

Захотели сложить самостоятельно печь или камин?

На первый взгляд эта задача кажется слишком сложной, особенно если у вас нет опыта кирпичной кладки. На самом деле многие владельцы домов успешно выкладывают печи-камины своими руками, чертежи и схемы-порядовки которых мы хотим предложить вашему вниманию. Используя их, а также рекомендации по кладке, вы сможете обрести необходимые навыки и сэкономить на оплате труда профессионалов.

Печь камин своими руками чертежи и сборка печи

Первое, в чем стоит разобраться, это понятия эскиза, чертежа и порядовки камина. Эскиз – это рисунок, на котором указан внешний вид печи или камина, полностью или частично, в одном или нескольких видах. По эскизу можно понять расположение топки, зольника, дымохода, заслонок и других элементов, а также принцип работы печи.

Чертеж выполняют в масштабе, на нем указывают размеры будущей печки, как правило, приближенно, так как точные размеры сильно зависят от толщины шва. Схема-порядовка – это схема кладки каждого из рядов камина или печи с указанием номера ряда, расположения и типа кирпича, дверок, заслонок, опорных элементов. Если ряды повторяются, фрагменты схемы объединяют в один, с указанием всех однотипных рядов.

Если вы решили научиться строить печи камины своими руками, чертежи помогут вам определить их габаритные размеры, по эскизу можно разобраться с назначением отдельных элементов и направлением движения дымовых газов, а схема-порядовка подскажет, сколько нужно кирпича и как его класть. Те, кто уже строил печи камины своими руками, чертежи используют далеко не всегда – по схеме они могут определить и габариты печи, и принцип ее работы. Попробуем и мы разобраться в этом увлекательном деле на примере простой печи-камина.

Печь-камин: технология кладки

Такая печь представляет собой простой, но надежный источник тепла для гостиной или дачного дома.

Топка большая, как у камина, но закрыта дверцей со стеклом – это делает печь безопасной и удобной в использовании. Под топкой расположен зольник для удаления продуктов горения. Дымовой канал более сложный, чем у традиционного камина, горячий дым, проходя по нему, хорошо нагревает стенки печи, поэтому она обладает большей теплоемкостью по сравнению с обычными каминами.

Для печи-камина используют полнотелый керамический кирпич в количестве 620 штук и шамотный – 100 штук, огнеупорный кладочный раствор на основе глины «Мертель-28» — около 25 кг, кладочный раствор глиняно-песчаный – 300 кг. Кроме этого необходимы дверки: для топки – дверца каминная с жаропрочным стеклом, размер 50х48 см, три прочистные дверцы 14х13 см, а также одна поддувальная с размерами 25х13 см, и две заслонки: 30х19 см и 27,5х15,5 см.

Огнеупорный раствор используют для кладки шамотного кирпича, керамический кирпич кладут на обычный глиняно-песчаный раствор. Раствор готовят по инструкции на упаковке.

Схема-порядовка каминной печи

Первые два ряда – основание, так называемый под печи. В третьем ряду начинают выкладывать дымовой канал и устанавливают прочистные и поддувальную дверки.

В четвертом и пятом ряду продолжают кладку дымового канала, а в шестом начинают выкладывать дно топки из шамотного кирпича – на схеме он окрашен в желтый цвет. Продолжают класть топку из шамотного кирпича на огнеупорный раствор и стенки на глиняно-песчаный в седьмом, восьмом и девятом рядах. Устанавливают колосник между топкой и зольником.Схема кладки первых рядов печи-каминаРяды с десятого по двенадцатый кладут в том же порядке, выкладывая в фасадной части отверстие для топки.

В тринадцатом ряду устанавливают каминную дверцу, в четырнадцатом оформляют свод из вертикально стоящего кирпича, выравнивая свод в пятнадцатом ряду. Шестнадцатый ряд образует каминную полку с лицевой стороны, а в семнадцатом ряду начинают выкладывать перекрытие топки. Завершают его в восемнадцатом ряду, при этом остается небольшие отверстия дымового канала.

Если все сделано в соответствии со схемой, то канал будет иметь извилистую форму, позволяющую дыму прогреть все стенки печи.В девятнадцатом ряду устанавливают заслонку 30х19 см на дымовом канале слева. В последующих семи рядах выкладывают внешние стенки печи и дымоход, а в двадцать седьмом ряду кладут металлическую полосу для поддержки перекрытия печи.Пошаговая кладка печи-камина — фотоРяды с 28 по 30 – перекрытие печи, кладутся по схеме из красного кирпича. Далее выкладывают колодец дымовой трубы из одного ряда кирпича до необходимой высоты.

В каждом ряду кирпич сдвигают так, чтобы образовалась перевязка: шов предыдущего ряда должен быть перекрыт верхним кирпичом. Это обеспечивает конструкции устойчивость. Во втором ряду колодца устанавливают вторую заслонку.

В представленном ниже видео весь процесс описан долее подробно, и изучив схему, вы сможете разобраться во всех нюансах кладки такой печи.

О том, как правильно установить каминную дверку, рассказывает видео. Остальные дверки ставятся аналогично.

Чертеж и схема углового камина с круглой аркой

Камин устанавливают в углу комнаты на отдельно стоящий фундамент. Топка расположена на уровне 28-30 см над уровнем пола, под ней зольник.

Арка топки имеет круглую форму и выложена из кирпича. Высота топки – 52 см. Дымовой канал прямоугольной формы с каминным зубом – скошенным сводом в задней стенке топки, образовавшееся при этом сужение обеспечивает хорошую тягу за счет повышенного давления в этой области.

Выше каминного зуба с лицевой стороны установлена прочистная дверка для удаления сажи. Каминная полка выполнена из кирпича. Вокруг дымового канала расположен кирпичный фартук, под которым циркулирует нагретый воздух – для его выхода выполнены отверстия, закрытые решетками.

Необходимые материалы и покупные элементы приведены в таблице.

Таблица необходимых материалов для постройки печи-камина

Схема-порядовка камина подробно описывает процесс кладки. Обратите внимание, что до начала кладки первого ряда необходимо выровнять основание, сделать это можно с помощью двух рядов кладки, выполненных по схеме первого ряда.

Чертеж и схема углового камина с прямой аркой

Каминная топка имитирует традиционную русскую печь. Нулевой ряд находится ниже уровня пола и выполнен в форме квадрата, перераспределяющего нагрузку. Топка сделана из шамотного кирпича, стенки камина – из керамического.

Дно зольника выполнено из металлического листа, что облегчает удаление золы – лист просто достается. В задней части топки расположен каминный зуб, перекрытие топки опирается на стальной уголок. Кладку такого камина выполняют по схеме.

Простой пристенный камин с прямым дымоходом

Очень простая схема камина. Топка прямоугольная, выложена огнеупорным кирпичом. Зольник отделен от топки колосником.

Прямой и достаточно широкий дымоход позволяет не беспокоиться о тяге, а газовый зуб предотвратит ее опрокидывание и задымление комнаты. В дымоход встроена заслонка. Размеры и схема кладки камина приведены на рисунке.

Камин с прямым дымоходом своими руками

Пристенный камин с подиумом

Особенность этого камина – отсутствие зольника и прямой дымоход простой формы. В нижней части камина расположен вынесенный вперед полукруглый подиум. Он служит не только для декоративных целей, но и для безопасности: топка этого камина неглубока, и возможно искрение топка выложена огнеупорным кирпичом.

Сужение топки в задней части образует выступ – газовый зуб. Каминная полка сделана из дерева и опирается на бревно полукруглого сечения. Простая форма этого камина отлично впишется в домик в охотничьем стиле.

Образец пристенного камина с подиумом

Как видно из статьи, совсем несложно класть печи и камины своими руками, чертежи и схемы помогут вам разобраться в тонкостях печного ремесла. О том, как правильно сделать фундамент под камин, замесить кладочный раствор и класть кирпич, можно также узнать из статьи о кладке камина своими руками.

На протяжении всех времен, главное место в доме отводилось очагу. В последнее время, камины в домах и коттеджах приобрели большую популярность, и вопрос как сложить камин своими руками, довольно актуальный.

Любая печь — камин должна соответствовать таким требованиям:

Отсутствие дыма.Обогрев помещения.Красивый внешний вид.

Для достижения этих целей, необходимо соблюдать все этапы строительства.

Месторасположение

Самый первый шаг предполагает выбор месторасположения очага, от этого зависит не только экономия жилой площади, но и эффективный ее обогрев.

Для начала необходимо определиться с типом конструкции.

Камин — печь может иметь такие варианты исполнения:

Пристенный.Угловой.Встроенный.Островной.

Исходя из этого, владелец дома может подобрать подходящее место для камина.

Планируя расположение необходимо учитывать, что напротив окна устанавливать печь-камин нецелесообразно, так как тепло будет выходить в окно. Кроме этого, необходимо с точностью соблюдать правила пожарной безопасности, камин — источник тепла, а не пожара.

Материалы

Изготовление каминов начинается с подбора материалов. Для строительства нам понадобится:

Красный керамический кирпич. Его количество рассчитывается исходя из подготовленного чертежа, при этом все неполные кирпичи необходимо учитывать как целые.Песок речной.

Обязательно просеянный и очищенный от загрязнений и сора. Зернистость материала должна быть в пределах нормы (0,2–1,5 мм).Щебень для изготовления фундамента. Допустимая фракция должна быть от 2 до 6 см.Синяя кембрийская глина или обычная красная.Цемент (М 200 или М 300).Дымовая заслонка.Арматура.

Кирпич и его разновидности

На протяжении всего периода печного строительства, применяется полнотелый красный кирпич, который изготавливается из глины.

Таким материалом выкладывают наружные части каминов. Поэтому от качества кирпича зависит очень многое.

Кирпич должен обладать такими свойствами:

Иметь правильную форму;Не содержать трещин или выбоин.Не иметь деформаций;

Внутренняя часть камина выкладывается огнеупорным шамотным кирпичом или кварцевым материалом.

Требования к качеству материала

Приобретая кирпич необходимо обратить внимание на такие параметры:

Материал должен соответствовать марке не ниже М200.Нужное количество кирпича, должно быть, приобретено из одной партии.Внешний вид кирпича — он не должен содержать трещин, сколов.

Подготовка

Этот этап заключается в процессе подготовки материалов. Особое внимание, конечно же, уделяется кирпичу, но кроме него понадобятся и другие компоненты.

Потребуется глиняная смесь, которая тщательно очищается от ненужных примесей и протирается. До начала кладки эту смесь замачивают около 2–3 часов.

Песок, который будет участвовать в растворе тоже должен пройти очистку, достаточно будет его просеять через сито с мелкими отверстиями.

Выполнив это можно начинать к подготовке раствора, пропорция которого обязана строго соблюдаться. Исходя из жирности глины, соотношение песка и глины должны выглядеть как 1:1 или 1:2.

Полученный раствор не должен растекаться на поверхности кирпича, но в то же время с легкостью соскальзывать с него.

Заливка фундамента

Для заливки фундаментного основания под камин — печь понадобятся такие материалы и инструменты:

рулетка;болгарка;сварочный аппарат;молоток + гвозди;доска;арматура;цемент (марки М400).

Первое что нужно сделать, это опалубку из обрезной доски.

Она должна быть надежно установлена и иметь высоту 8–10 см. Армирующий прут укладывается с 19 сантиметровым шагом, после этого укладываются перпендикулярные ряды прутьев. Стыки прутьев необходимо прихватить сваркой.

Раствор необходимо заливать в два этапа. Первый предполагает слой бетона в 4 см, затем необходимо уложить обрешетку, после этого заливают последний слой, высота которого должна быть около 6 см.

Для того чтобы залитый фундамент в готовом виде не содержал пустот, раствор немного перепахивают свободным прутом.

После этого, фундамент необходимо оставить в покое. Срок его высыхания может варьироваться от 15 до 18 дней, в зависимости от условий нахождения.

Кладка камина

Этот процесс достаточно простой, прочитав статью, вы узнаете: как сложить камин самому из кирпича? Для того чтобы кладку выполнить правильно, необходимо четко следовать плану строительства.

Камин своими руками

Кладка выполняется по такой схеме:

Сверху фундаментного основания укладывают несколько слоев гидроизоляционного материала.Для первого ряда в раствор добавляют цемент, а кирпичи укладываются на рейки.Третий ряд имеет небольшие нюансы, а именно установка двух штырей, которые понадобятся немного позже для каминной решетки.Чтобы камин — печь сложить правильно, необходимо придерживаться схемы или чертежа.Для соблюдения температурного режима в будущей конструкции, необходимо проследить, чтобы внешняя стена камина из кирпича не контактировала с топливником.Для удаления лишнего раствора со стенок топливника, его поверхность очищается при помощи влажной материи.Для улучшения качества обогрева, необходимо соблюдать небольшой угол наклона вперед задней стенки. Для боковых стенок предусматривается выворот наружу.Чтобы избежать возможности возгорания, необходимо принять меры предосторожности, и защитить пол перед очагом, листом железа.

Сложить печь-камин, это полдела, необходимо сделать дымосборник.

Принцип его кладки заключается в выкладывании кирпича с постепенным выполнением напуска. Отверстия портального типа внутри перекрываются при помощи перемычек, которые можно выполнить в нескольких вариантах:

арочные,клинчатые,сводчатые.

Чтобы правильно выложить дымосборник, необходимо соблюдать его вертикальность. После того как вы перешли перекрытие с кровлей, можно начинать строительство трубы на крыше. Эта кладка выполняется на цементно-песчаную смесь.

Соблюдая эти правила можно без труда сконструировать печь — камин самостоятельно. Теперь остается разобраться с дымоходом.

Дымоход

Если конструкция дымохода предусмотрена из кирпича, под нее необходимо продумать фундамент, или раму из стали, которая будет упираться в основной фундамент. Сам дымоход располагают с наружной части топки и оборачивают материалом с теплоизоляцией. Верх дымохода обшивается листом из стали или алюминия.

Используя для дымохода готовые секции труб, в качестве крепления применяют специальные хомуты, при помощи которых конструкция закрепляется на перекрытиях зданий. Этот вариант дымохода может обойтись без фундаментного основания.

Отделочные работы

Кроме того, что камин — печь, можно оформить цветным расшивочным швом, сам кирпич, возможно, перекрасить в другой цвет. Для этих целей используется темпера или гуашь.

Украшением для углового варианта камина могут быть изразцы или мраморная плитка, камень или декоративный кирпич. Если возникает желание, то поверхность можно просто отштукатурить или воспользоваться другими элементами декора.

Современный рынок предлагает большое количество элементов для декорирования, в том числе и деревянные детали. В целях безопасности их использование не рекомендуется.

Крепеж декора выполняется на обычный плиточный клей, а само украшение должно начинаться с нижней части камина, постепенно поднимаясь.

Если ваш камин — печь уже содержит детали из мрамора, то их рекомендуется прикрыть целлофаном, для избежания царапин.

Для топливника можно воспользоваться шамотным кирпичом, а, для облицовки подобрать материал другого качества.

Конструкция дымохода может быть выполнена не только из кирпича, но и из специальных модулей в форме трубы из металла или керамики.

Для уменьшения ошибок при строительстве каминов рекомендуется пользоваться готовыми чертежами, а не разрабатывать их самостоятельно.

Проектируя камин, можно сделать акцент на встроенные полки или дровницы, это придаст конструкции более эстетичный вид.

Из вышесказанного материала можно сделать вывод, что кладка камина — достаточно простой процесс. Все что вам потребуется, это соблюдение всех инструкций и рекомендаций, тогда вопрос: как соорудить камин? не застанет вас врасплох.

Видео: Как сделать камин из кирпича своими руками

Начинающему мастеру-печнику всегда хочется сложить какую-нибудь диковинную печь.

Желательно простую. А еще красивую и эффективную. Жаль, что порядовок таких конструкций существует не так уж и много.

Среди них выгодно выделяется печь-камин с хлебной камерой, работающая по схеме, популярной в странах Скандинавии. Схема не лишена недостатков, но обладает большой степенью универсализма.

Есть отопительная массивная универсальная печь, декоративный камин, камера для выпечки хлеба. Простая конструкция, многофункциональность, относительная компактность. Хороший вариант для дачного дома, способный обогреть площадь примерно в 25-30 квадратных метров.

Предлагаем порядовку, позволяющую самостоятельно сложить печь, обладая лишь минимальными навыками печного ремесла. От исполнителя достаточно простого первичного навыка работы с глиной и кирпичом. Остальное просто.

Материалы для устройства печи-камина с хлебной камерой:

1 – Печной кирпич — примерно 1100 шт.

Если применить шамотный кирпич, то его потребуется примерно 150 единиц. (Количество кирпича дано без учета затрат на фундамент и дымовую трубу). 2 – Вязальная проволока 3 – Дверцы-чистки — 3 штуки 4 – Топка поддувала с регулировкой воздуха 5 – Каминная дверца для топки 500х500 мм 6 – Базальтовый шнур — 2 комплекта 7 – Задвижка трубы в кирпич — 3 штуки 8 – Колосниковая решетка с рабочей площадью в один-два кирпича

Порядовка кладки печи-камина

Кладка своими руками не так уж и сложна, как может показаться на первый взгляд.

Просто не бойтесь. И внимательно следите за порядовкой. Дальше будет просто.

Первый рядвыкладываем из расчета тело печи площадью 4х5 кирпичей и прибавляем припуск на плинтус. Хотя можно обойтись и без него. Но с ним как-то наряднее.

Вторым рядомуже выкладываем чистовой периметр печи:

Формируем внутренние каналы. На третьем рядуставим чистки каналов и поддувальную дверцу. Их крепят на проволоку и глиняный раствор, без базальтового шнура:

Четвертым рядомдобираем высоту дверец:

Пятым рядомперекрываем дверцы, ставим колосник.

Если высота помещения позволяет, желательно сделать еще один ряд кладки — выйдет более массивный под.При применении шамотного кирпича самое время начать им кладку. Делаем из него только под. Внешние стены и перегородки каналов так и продолжаем вести керамическим кирпичом:

6 ряд- формируем лоток под дрова. Можно обойтись без скоса пода, как на рисунке, но так топливник будет лучше работать.Разделяем каналы.

Малые каналы нисходящие. Большие — восходящие.Применяем косую перевязку. Можно без нее, но с ней надежнее.

Если из соображений упрощения начнете применять косую перевязку редко, то ориентировать ее всегда стоит на внешнюю сторону, как на рисунке.Не связывая со стенками топки. Колосник максимально ближе к топочной дверце. Если его провалить глубже, к задней стенке топки, возможно дымление — завихрения воздуха заблокируют выход из топливника в дымовые каналы.

7 ряд.Ставится топочная дверца. Ее устанавливают на уплотнитель — базальтовый шнур, пропитанный глиняным раствором.

8-13 ряды.Поднимаем топку до высоты каминной дверцы:

14-15 ряды.Готовится место под лучковую перемычку.

Многие предпочитают делать под нее скосы прямо по месту, выбирая кирпич болгаркой.Можно подпилить и заранее. Первый вариант более точный. Второй менее пыльный и грязный.

Перекрытие дверцы ставится толщиной в кирпич.

Нельзя ставить на анкерах. Только лучковая или арка (если топочная дверца с аркой). Желательно вложить в кладочные швы проволоку:

16 ряд.Начинаем формировать под хлебной камеры. Перекрываем без железа, упрощенным клиновым перекрытием:

17 ряд.Наращиваем под хлебной камеры. Следим за перевязкой щелевого перекрытия:

18 ряд.Монтируем дверцу хлебной камеры. Ее, как и топочную, ставим на базальтовый шнур:

19 ряд.Продолжаем хлебную камеру. Открываем ход газам из хлебной камеры в нисходящие каналы:

20 ряд.Доводим вход в нисходящие каналы до высоты в два кирпича.

21-22 ряд.Перекрываем нисходящие каналы, формируем пяты под сводчатое перекрытие хлебной камеры.

23 ряд.Монтируем свод хлебной камеры. Оставляем канал каминного хода и закрываем его задвижкой с длинной ручкой.

Внимательно! Задвижка в процессе будет сильно греться! Поэтому ставим ее на асбест или базальт!Свод придется подрезать по верху для выравнивания кладки.

Или выкладывать еще один ряд — это если позволяет габарит помещения.24 ряд.Перевязываем свод хлебной камеры. При наличии свободной высоты помещения можно выложить еще один ряд. Тут же показан минимум:

25-27 ряд.Формируем колпак над хлебной камерой.

Столбики под перекрытие ставятся исходя из расположения дымовой трубы — ее место не регламентировано строго, она может быть установлена в любой точке печного перекрытия — надо отталкиваться от наиболее удобного прохождения кровли.Проще говоря: смотрим по балкам. Тут же ставится чистка — точку установки выбирают опять вновь по трубе — желательно как можно ближе к ней. На рисунке условно не показана:

28-30 ряд.Обязательные три ряда перекрытия.

Две задвижки ставим в трубу, друг над другом.

Такое дублирование необходимо для формирования воздушной прослойки- как в двойном оконном остеклении. Лучше сохраняется тепло.Для оживления кладки в процессе можно выпусками кирпича сделать на теле печи полочки. Только не увлекайтесь их сооружением — выступающие из массива элементы мешают конвекции вдоль тела печи:Все будет выглядеть примерно так:

При первой растопке всегда открывайте задвижку, перекрывающую канал из хлебной камеры в трубу.

Многие печники называют его «прямой ход». Эта манипуляция позволит прогреть трубу.В дальнейшем топка ведется обычным порядком. При работе в печном режиме задвижка эта всегда закрыта.

Если мы эксплуатируем как камин, то она всегда открыта.Доброго и уютного вам тепла в любое время года!FacebookВКонтактеTwitterGoogle+ОКУважаемые посетители сайта “В гостях У Самоделкина” Из представленного автором материала вы узнаете как своими рукамиможно сложить печь камин в двухэтажном доме, причем второй этаж тоже будет отапливаться от этой же печи.Кладка печи даже самой простой, требует внимания, усердия и трудолюбия, потому как это сложное и кропотливое дело. Но изучив фотоотчёт, вам многое станет понятно и вы сможете сложить для себя подобную печь. Профессиональные печники настоятельно рекомендуют новичкам!!! Сначала попробовать сложить печь без раствора (на сухую) дабы обучится на своих ошибках и при настоящей кладке их не допускать! Все под силу человеку, главное было б желание и у вас все получится! И так, давайте рассмотрим все этапы строительства более внимательно и разберемся, что понадобилось автору для создания данной печи-камина?Материалы1.

красный керамический кирпич2. шамотный огнеупорный кирпич3. красная глина4.

речной песок 5. рубероид6. уголок металлический7.

колосники8. задвижки9. печные дверцы10.

зольник11. сажечистки12. проволока13.

листовой металлИнструменты1. мастерок2. кельма3.

шпатель4. болгарка5. алмазные диски по камню6.

уголок7. отвес8. линейка9.

уровень10. киянка11. молоток12.

емкость для раствора13. дрельПроцесс строительства печи-камина своими руками.И так, первым делом следует определиться с месторасположением будущей печи, так как данная печь будет отапливать 2 этажа, то целесообразно и проще поставить ее по середине комнаты. В основном печи в домах располагаются по центру избы, так строили наши деды и прадеды.

Но все же зависит расположение и от конструкции самого дома, а так же компоновки комнат. К примеру камины строятся в основном вдоль стены, либо в углу, а в данном случае печь комбинированная и был выбран вариант “середина” Так же автор предлагает схемы расположения печей.Для кладки следует сразу определиться с кирпичем и его качеством. Как правило печи кладутся из красного керамического полнотелого кирпича, а вот внутреннюю топочную камеру желательно класть из шамотного огнеупорного кирпича, он имеет такой желтоватый цвет и хорошо переносит высокие температуры.Основой основ является непосредственно обустройство фундамента, лучшим будет бетонный залитый в опалубку, размерами больше печи.

К примеру когда в деревнях строили печи, то в качестве фундамента там являлись дубовые бревна либо пеньки. Сейчас с материалами дела обстоят отлично, можно позволить себе основательный и добротный фундамент. Как и полагается на основание фундамента укладывается изоляция в виде рубероида.Нижняя часть кирпичной кладки будет уложена на цементный раствор.

Но только до начала топки!!!Как мы можем видеть на фото, мастер использует пустотелый красный кирпич и щедро заполняет его цементным раствором.Затем автор приступает к кладке стен печи.Так как печь будет совмещена с камином, то и основание соответствующее, разделено под камин и топку.Немаловажную роль в кладке играет точность и каждый ряд кладется по уроню, строго от угла.Устанавливается дверца зольной камеры, она же играет роль поддува свежего воздуха в топку.Поверх зольной камеры, укладывается колосник. Прежде из огнеупорного кирпича делается ячейка.При кладке печи предстоит очень много переколоть кирпича, так вот чтоб минимизировать расход кирпича мастер использует болгарку с диском по камню.Затем устанавливается печная дверца топочной камеры, крепится при помощи проволоки.Далее поднимаются стенки печи.Со стороны где будет расположен камин, мастер располагает уголок, дабы уложить кирпич, для лучшей подгонки в кирпиче был пропилен паз.Кладка камина.Нижняя часть камина, предназначенная для сушки и хранения небольшого количества дров.Благодаря болгарке кирпич можно вырезать по определенному размеру и очень плотно подогнать.Вот так выглядит дверца топочной камеры.Верхняя часть топки выкладывается огнеупорным кирпичом, на глиняный раствор.Вот топочная камера готова. Далее автор переходит к созданию дымохода.Мастер изготавливает металлическую проставку.И уже на нее укладывает кирпич.Для того чтобы можно было беспрепятственно чистить сажу, устанавливаются заглушки.

В процессе эксплуатации печи имеется такая проблема как скопившаяся сажа, она затрудняет проход газов и печь начинает дымить, так вот чтоб в краткие сроки решить эту проблему, стоит открыть заглушки и прочистить проход от скопившейся сажи. Все можно пользоваться дальше)Кладка колодцев дымохода.Дымоходы потом кладутся вверх у печи “змейкой” у камина “трубой”И вот печка уже выросла под потолок.На дымоход печи укладывается металлический лист, а сверху 2 слоя кирпича-это делается для компенсации давления внутри печи.На каждый дымоход своя задвижка.После задвижек дымоход сливается в один и уходит на второй этаж здания. Обратите внимание!!! Здесь автор использует эдакую хитрость, а именно кирпич кладется непосредственно на ребро, внутри дымоход имеет змеевидную форму, что позволяет за короткий промежуток времени разогреть комнату на втором этаже до оптимальной температуры.В крыше мастер проделывает отверстие при помощи сабельной пилы, можно и обыкновенной ножовкой.Как видите труба тоже выкладывается кирпичем на ребро-это кстати очень экономит строительный материал, а главным образом облегчает конструкцию.

Так же трубу следует закрепить металлическими уголками для большей надежности. Такую кладку потом целесообразно отштукатурить, а в идеале еще и обложить плиткой.На выходе труба продолжается класться уже традиционным методом на полный кирпич. Внимание!Труба должна быть строго выше конька крыши, как минимум на 50 см.

В противном случае ее будет задувать ветром.Вот собственно такая печь-камин получилась у автора, осталось ее оштукатурить и обложить камнем либо плиткой, для предания более эстетического внешнего вида. Работа конечно сложная, но выполнимая) Не стоит сразу начинать класть печь, поизучайте специальную литературу! Потом попробуйте для начала сложить простенькую печь (на сухую) без раствора. И только набравшись определенного опыта, можете смело браться за дело!На этом заканчиваю статью.

Спасибо за внимание!Заходите в гости почаще, не пропускайте новинки в мире самоделок!Статья представлена в ознакомительных целях! ИсточникСтановитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.10Идея8Описание10ИсполнениеИтоговая оценка: 9.33из 10 (голосов: 1)FacebookВКонтактеTwitterGoogle+ОК11Чтобы написать комментарий необходимо войти на сайт через соц. сети (или зарегистрироваться):Обычная регистрацияИнформацияПосетители, находящиеся в группе Гости, не могут оставлять комментарии к данной публикации.

Конечно же, кладка камина своими руками достаточно ответственное дело, поэтому прежде, чем приступить к ней, необходимо тщательно подготовиться. Для начала следует определиться с местом расположения печи-камина в доме, его типом и размерами.

Разновидности каминов

По способу установки камины можно разделить на встроенные, отдельностоящие (островные), угловые и двухсторонние. Каждый вид установки обладает своими преимуществами и недостатками.

• Пристроенный — самый простой в исполнении вариант, который возводится рядом со стеной, а дымоход проходит вдоль нее и выводится на улицу через кровлю.

• Встроенный — монтируется непосредственно в стене, через нее же проходит и дымоход. Этот вариант сложнее в исполнении, и выбирать его для самостоятельной укладки не стоит, если у вас нет соответствующих навыков в сфере строительства.

• Отдельно стоящий — не соприкасается со стенами и хорош тем, что равномерно прогревает все помещение. Такой вариант следует устанавливать там, где есть достаточно свободного места, например, в частном доме или на даче. Процесс постройки камина своими руками довольно сложен, так как в конструкции нет готовой стены и придётся полностью построить камин из кирпича.

• Двусторонний — камин со сквозной или двумя топками. Может располагаться в центре помещения, как отдельно стоящий, а может быть встроен в стену. Это достаточно сложная конструкция, которую желательно монтировать при участии опытного мастера.

• Угловой — самый компактный вариант камина, который хорошо подойдет для небольших помещений. От пристроенного к стене варианта отличается только тем, что примыкает сразу к двум стенам вместо одной.

Тип топки и габариты камина

После того как вы определились с местом расположения камина, необходимо выбрать тип топки. Она может быть открытой (без защитного стекла) или закрытой.

Камин с открытой топкой имеет особые требования к строительству из-за высокой пожароопасности. Закрытые камеры сгорания менее опасны благодаря защитному термостеклу, более долговечны и имеют более высокий КПД.

Следующий этап в построении камина — расчет его габаритов. Это немаловажный процесс, так как от правильности расчетов будет в дальнейшем зависить качество работы камина, его безопасность и эстетический вид.

Для расчета габаритов камина можно использовать готовую схему из Интернета или начертить на ее основе свою.

Учтите, что отверстие для топки должны быть не более 1/50 от объема помещения, а дымоход должен быть как минимум в 8 раз больше топки. Длина дымохода зависит от высоты помещения.

Как построить камин из кирпича: основные этапы

После того, как вы определились с местом расположения камина, его габаритами, а также решили каким он будет — закрытым или открытым, можно приступать к практическим этапам постройки камина своими руками.

1. Выбор и покупка материалов — традиционно для укладки каминов в частных домах используется жаропрочный кирпич (хотя для самых простых конструкций, в которых горение не будет слишком интенсивным допустимо использовать и обычный красный кирпич), специальная глина для очагов, очищенный песок без крупных фракций, портландцемент, щебень и арматура для укрепления фундамента. Для отделки камина используется гладкий лицевой кирпич. Топка закрывается дымовой заслонкой, которую можно сделать на заказ по индивидуальному проекту.
2. Заливка фундамента — для этого выкапывается яма, которая должна быть шире предполагаемого основания примерно на 10 см и иметь как минимум 60 сантиметров в глубину. На дно ямы засыпается щебень, поверх которого уже монтируется фундамент, который состоит из деревянной опалубки, залитой цементом. Готовый фундамент накрывается полиэтиленом, а к возведению на нем очага можно будет приступать примерно через неделю.
3. Подготовка кирпичей — каждый кирпич перед началом укладки камина необходимо несколько минут вымочить в воде, чтобы он не забирал влагу у раствора.
4. Укладка кирпичей — кирпичи нужно укладывать четко друг над другом, постоянно сверяясь с порядовой схемой. Первые ряды нужно укладывать под рейку, а на третьем ряду монтируются металлические штыри, на которые впоследствии монтируется решетка.
5. Монтаж топливника, дымосборника и дымового канала — внутренне стенки топливника желательно монтировать под углом, тогда у очага будет более высокая теплоотражающая способность. Дымовая камера устраивается строго над топкой, а дымовой канал должен быть идеально вертикальным.
6. Оформление внешней части — самый важный этап в строительстве камина и полностью зависит от вашей фантазии. Можно использовать для облицовки натуральный или искусственный камень, панели из дерева и многие другие материалы. Главное — чтобы камин органично вписывался в интерьер.

Среди всех желающих устроить дома настоящий камин подавляющее большинство даже и не думает о способах реализации мечты, так как нанимать профессионалов достаточно дорого, а уверенности в собственных силах нет совсем. Такая картина складывается из-за того, что в наше сознание прочно засела мысль: печное дело только для избранных.

Не стоит лукавить, отчасти в этом есть правда. Знания, которыми обладает профессиональный печник, нельзя передать за один день, они подкрепляются опытом. Но то, что подобные работы доступны лишь некоторым, можно смело отвергнуть, если заставить себя разобраться в устройстве камина и выполнить все работы.

Готовый домашний очаг

Принципиальное устройство камина

При всем многообразии видов каминов, функция их сводится к созданию ощущения уюта, дополнению интерьера и обогрева. Причем в отличие от настоящей печи, обогрев за счет камина производится инфракрасным излучением, которое выделяет пламя горящего топлива. В связи с этим принципиальная схема камина берет свое начало у отопительной печи и претерпевает некоторые упразднения, что превращает модель в простое устройство камина, которое можно соорудить дома своими руками.

Схема углового камина

На рисунке представлена схема углового камина, хотя пристенные варианты имеют такие же составные элементы.

• Предтопочный лист служит защитой напольного покрытия от высоких температур и от случайного возгорания при попадании горячих угольков из топки.
• Через зольник поступает воздух для поддержания горения. Полость зольника накапливает в себе несгоревшие остатки топлива.
• Топливник является основным элементом, в котором происходит сгорание.
• Для локализации и фокусировки излучения служит зеркало, оно направляет энергию в комнату.
• Основой камина, его несущим элементом . Портал удобно демонстрировать на встроенных топках, а в данном случае весь корпус является порталом.
• Дымовой зуб в самых простых моделях отсутствует. Он предназначен для предотвращения обратной тяги.
• Хайло служит для концентрации дыма перед тем, как произойдет конвекция. Известен еще термин «дымосборник».
• Задвижка регулирует тягу и предотвращает потерю тепла, когда камин не горит.
• Через дымоход выводятся продукты после сгорания топлива.

Поэтапное строительство, как формула успеха

Перед тем как сложить камин, следует выполнить ряд теоретических работ. Вообще, все работы нужно разделить на отдельные этапы. Только работая поэтапно, вы будете использовать усилия продуктивно, ведь допущенные ошибки можно будет оперативно исправить.

На первом этапе необходимо создать проект, в котором будет представлен чертеж с размерами, пошаговая инструкция кладки рядов и описание отдельных дополнительных опций (карманов, полок и т.д.).

На протяжении всех времен, главное место в доме отводилось очагу. В последнее время, камины в домах и коттеджах приобрели большую популярность, и вопрос как сложить камин своими руками, довольно актуальный.

Любая печь — камин должна соответствовать таким требованиям:

1. Отсутствие дыма.
2. Обогрев помещения.
3. Красивый внешний вид.

Для достижения этих целей, необходимо соблюдать все этапы строительства.

Месторасположение

Самый первый шаг предполагает выбор месторасположения очага, от этого зависит не только экономия жилой площади, но и эффективный ее обогрев.

Для начала необходимо определиться с типом конструкции.

Камин — печь может иметь такие варианты исполнения:

• Пристенный.
• Угловой.
• Встроенный.
• Островной.

Исходя из этого, владелец дома может подобрать подходящее место для камина.

Планируя расположение необходимо учитывать, что напротив окна устанавливать печь-камин нецелесообразно, так как тепло будет выходить в окно. Кроме этого, необходимо с точностью соблюдать правила пожарной безопасности, камин — источник тепла, а не пожара.

Материалы

Изготовление каминов начинается с подбора материалов. Для строительства нам понадобится:

• Красный керамический кирпич. Его количество рассчитывается исходя из подготовленного чертежа, при этом все неполные кирпичи необходимо учитывать как целые.
• Песок речной. Обязательно просеянный и очищенный от загрязнений и сора. Зернистость материала должна быть в пределах нормы (0,2–1,5 мм).
• Щебень для изготовления фундамента. Допустимая фракция должна быть от 2 до 6 см.
• Синяя кембрийская глина или обычная красная.
• Цемент (М 200 или М 300).
• Дымовая заслонка.
• Арматура.

Кирпич и его разновидности

На протяжении всего периода печного строительства, применяется полнотелый красный кирпич, который изготавливается из глины.

Таким материалом выкладывают наружные части каминов. Поэтому от качества кирпича зависит очень многое.

Кирпич должен обладать такими свойствами:

• Иметь правильную форму;
• Не содержать трещин или выбоин.
• Не иметь деформаций;

Внутренняя часть камина выкладывается огнеупорным шамотным кирпичом или кварцевым материалом.

Требования к качеству материала

Приобретая кирпич необходимо обратить внимание на такие параметры:

1. Материал должен соответствовать марке не ниже М200.
2. Нужное количество кирпича, должно быть, приобретено из одной партии.
3. Внешний вид кирпича — он не должен содержать трещин, сколов.

Подготовка

Этот этап заключается в процессе подготовки материалов. Особое внимание, конечно же, уделяется кирпичу, но кроме него понадобятся и другие компоненты.

Потребуется глиняная смесь, которая тщательно очищается от ненужных примесей и протирается. До начала кладки эту смесь замачивают около 2–3 часов.

Песок, который будет участвовать в растворе тоже должен пройти очистку, достаточно будет его просеять через сито с мелкими отверстиями.

Выполнив это можно начинать к подготовке раствора, пропорция которого обязана строго соблюдаться. Исходя из жирности глины, соотношение песка и глины должны выглядеть как 1:1 или 1:2.

Полученный раствор не должен растекаться на поверхности кирпича, но в то же время с легкостью соскальзывать с него.

Заливка фундамента

Для заливки фундаментного основания под камин — печь понадобятся такие материалы и инструменты:

• рулетка;
• болгарка;
• сварочный аппарат;
• молоток + гвозди;
• доска;
• арматура;
• цемент (марки М400).

Первое что нужно сделать, это опалубку из обрезной доски. Она должна быть надежно установлена и иметь высоту 8–10 см. Армирующий прут укладывается с 19 сантиметровым шагом, после этого укладываются перпендикулярные ряды прутьев. Стыки прутьев необходимо прихватить сваркой.

Раствор необходимо заливать в два этапа. Первый предполагает слой бетона в 4 см, затем необходимо уложить обрешетку, после этого заливают последний слой, высота которого должна быть около 6 см.

Для того чтобы залитый фундамент в готовом виде не содержал пустот, раствор немного перепахивают свободным прутом.

После этого, фундамент необходимо оставить в покое. Срок его высыхания может варьироваться от 15 до 18 дней, в зависимости от условий нахождения.

Кладка камина

Этот процесс достаточно простой, прочитав статью, вы узнаете: как сложить камин самому из кирпича? Для того чтобы кладку выполнить правильно, необходимо четко следовать плану строительства.

Камин своими руками

Кладка выполняется по такой схеме:

1. Сверху фундаментного основания укладывают несколько слоев гидроизоляционного материала.
2. Для первого ряда в раствор добавляют цемент, а кирпичи укладываются на рейки.
3. Третий ряд имеет небольшие нюансы, а именно установка двух штырей, которые понадобятся немного позже для каминной решетки.
4. Чтобы камин — печь сложить правильно, необходимо придерживаться схемы или чертежа.
5. Для соблюдения температурного режима в будущей конструкции, необходимо проследить, чтобы внешняя стена камина из кирпича не контактировала с топливником.
6. Для удаления лишнего раствора со стенок топливника, его поверхность очищается при помощи влажной материи.
7. Для улучшения качества обогрева, необходимо соблюдать небольшой угол наклона вперед задней стенки. Для боковых стенок предусматривается выворот наружу.
8. Чтобы избежать возможности возгорания, необходимо принять меры предосторожности, и защитить пол перед очагом, листом железа.

Сложить печь-камин, это полдела, необходимо сделать дымосборник.

Принцип его кладки заключается в выкладывании кирпича с постепенным выполнением напуска. Отверстия портального типа внутри перекрываются при помощи перемычек, которые можно выполнить в нескольких вариантах:

• арочные,
• клинчатые,
• сводчатые.

Чтобы правильно выложить дымосборник, необходимо соблюдать его вертикальность. После того как вы перешли перекрытие с кровлей, можно начинать строительство трубы на крыше. Эта кладка выполняется на цементно-песчаную смесь.

Соблюдая эти правила можно без труда сконструировать печь — камин самостоятельно. Теперь остается разобраться с дымоходом.

Дымоход

Если конструкция дымохода предусмотрена из кирпича, под нее необходимо продумать фундамент, или раму из стали, которая будет упираться в основной фундамент. Сам дымоход располагают с наружной части топки и оборачивают материалом с теплоизоляцией. Верх дымохода обшивается листом из стали или алюминия.

Используя для дымохода готовые секции труб, в качестве крепления применяют специальные хомуты, при помощи которых конструкция закрепляется на перекрытиях зданий. Этот вариант дымохода может обойтись без фундаментного основания.

Отделочные работы

Кроме того, что камин — печь, можно оформить цветным расшивочным швом, сам кирпич, возможно, перекрасить в другой цвет. Для этих целей используется темпера или гуашь.

Украшением для углового варианта камина могут быть изразцы или мраморная плитка, камень или декоративный кирпич. Если возникает желание, то поверхность можно просто отштукатурить или воспользоваться другими элементами декора.

Современный рынок предлагает большое количество элементов для декорирования, в том числе и деревянные детали. В целях безопасности их использование не рекомендуется.

Крепеж декора выполняется на обычный плиточный клей, а само украшение должно начинаться с нижней части камина, постепенно поднимаясь.

Если ваш камин — печь уже содержит детали из мрамора, то их рекомендуется прикрыть целлофаном, для избежания царапин.

• Для топливника можно воспользоваться шамотным кирпичом, а, для облицовки подобрать материал другого качества.

• Конструкция дымохода может быть выполнена не только из кирпича, но и из специальных модулей в форме трубы из металла или керамики.

• Для уменьшения ошибок при строительстве каминов рекомендуется пользоваться готовыми чертежами, а не разрабатывать их самостоятельно.

• Проектируя камин, можно сделать акцент на встроенные полки или дровницы, это придаст конструкции более эстетичный вид.

Из вышесказанного материала можно сделать вывод, что кладка камина — достаточно простой процесс. Все что вам потребуется, это соблюдение всех инструкций и рекомендаций, тогда вопрос: как соорудить камин? не застанет вас врасплох.

Видео: Как сделать камин из кирпича своими руками

Можно ли установить дровяную печь в камин?

У вас есть традиционный камин в вашем доме, но вы начинаете видеть плюсы в покупке дровяной печи? Если это так, вам может быть интересно, можно ли установить его в существующий камин.

Хорошая новость заключается в том, что установка дровяной печи в существующий камин часто оказывается несложной задачей. Вам просто нужно убедиться, что у вас правильный:

• Тип дымохода
• Диаметр дымохода
• Размер камина
• Тепловая мощность печи
• Вентиляция помещения
• Размер и толщина пода

Прочтите, чтобы узнать больше о том, как установить дровяную горелку в свой камин!

Что нужно знать перед установкой дровяной печи в существующий камин…

Если вы открываете камин специально для дровяной горелки, или у вас есть пустая ниша, при установке печи учтите это…

На фото: Firefox 5 Дровяная / Многотопливная печь

Магазин печи сейчас

Размер дымохода и дымохода

В камин можно устанавливать дровяную горелку только с дымоходом класса 1.Если раньше у вас был открытый огонь твердого топлива, так должно быть! Если вы заменяете газовый камин, убедитесь, что это дымоход не класса 2 или сборный, так как он не подходит для печи.

Затем вы хотите проверить диаметр дымохода вашего камина. Очень важно, чтобы ваша дровяная горелка была подключена к дымоходу или облицовке дымохода правильного размера — в противном случае она не только будет плохо работать, но и будет небезопасной.

Для большинства печей мощностью до 20 кВт требуется дымоход диаметром не менее 6 дюймов.Если у вас есть плита, одобренная DEFRA, и ваш производитель говорит, что это безопасно, иногда также можно использовать 5-дюймовый дымоход.

Узнать больше о том, какой дымоход вам нужен для вашей печи, можно здесь.

Если дымоход вашего камина меньше диаметра дымохода, необходимого для печи, его установка небезопасна. Вам также придется следить за любыми трещинами — даже если вы устанавливаете футеровку дымохода, их придется отремонтировать.

Для дымоходов, которые не подходят для использования с печью по какой-либо причине, у вас есть альтернатива, установив двустенный дымоход.Посмотрите, как они могут помочь вам приобрести печь без дымохода.

Контрольный список:

• У вас должен быть дымоход 1 класса
• Обязательно проверьте диаметр дымохода в существующем камине перед тем, как вы купите свою печь

Расстояние до горючих газов

Если вы устанавливаете свою печь в существующую каминную камеру, вам необходимо убедиться, что она достаточно велика, чтобы обеспечить необходимое расстояние до горючих материалов — это означает, что это должно быть указанное расстояние от чего-либо, например, гипсокартона или обоев, которые потенциально могут загореться.Конкретное необходимое расстояние различается для каждой печи, поэтому перед установкой сверьтесь с руководством по установке.

Если камин сделан только из кирпича, камня или другого негорючего материала, нет никаких законодательных положений о том, как далеко должна быть печь. Однако на производительность печи может повлиять недостаток места для циркуляции воздуха и тепла.

Если у вас грязная кирпичная кладка в камине, вы можете легко очистить ее для своей печи с помощью одной из наших каминных камер.

Магазин Топки Сейчас

Контрольный список:

• Измерьте каминную камеру, чтобы увидеть, насколько хорошо в нее поместится ваша печь
• Убедитесь в отсутствии горючих материалов в пределах необходимого пространства вокруг дровяной горелки

Тепловая мощность печи

Печи значительно эффективнее каминов и могут выделять много тепла!

Даже если у вас есть большое отверстие в камине для дровяной горелки, это не значит, что вам следует использовать печь как можно большего размера.

Воспользуйтесь нашим калькулятором печи, чтобы определить, какая тепловая мощность лучше всего подходит для вашей комнаты, чтобы в ней не стало слишком жарко.

Контрольный список:

• Убедитесь, что вы выбираете правильную тепловую мощность при установке печи в камин

Вентиляция

Печям для работы необходим воздух. Когда их помещают в комнату без достаточной вентиляции, вы можете столкнуться со всевозможными проблемами, такими как дым, не выходящий из дымохода, и трудности с розжигом огня.

Если вы устанавливаете дровяную горелку в традиционный камин, убедитесь, что вы проверили воздухопроницаемость комнаты. Если он слишком низкий, возможно, вам понадобится где-то установить небольшой вентиляционный кирпичик.

Подробнее о вентиляции дровяных горелок можно узнать здесь.

Контрольный список:

• Убедитесь, что в вашей комнате есть достаточная вентиляция для размещения печи в камине

Печь и прилегающая территория

Ставя дровяную горелку в традиционный камин, необходимо соблюдать правила, касающиеся используемого очага.Поскольку ваша печь, скорее всего, будет отличаться по форме и размеру от традиционного камина, не думайте, что она все равно подойдет.

Правила установки печей требуют, чтобы очаг с температурой до 100 ° C:

• Выдвинуть не менее 300 мм вперед и 150 мм с обеих сторон печи
• иметь площадь не менее 840 x 840 мм
• Толщина не менее 12 мм
• Изготавливаться из негорючих материалов

Если температура пода превышает 100 ° C, его толщина должна быть не менее 250 мм.

Для очень старых каминов убедитесь, что в камине нет трещин, если вы планируете использовать его повторно — печи выделяют высокий уровень тепла, и трещины могут быстро стать проблемой.

Более подробную информацию о правилах установки печи можно найти здесь.

У вас также может быть старый камин, который вы хотите оставить для своей дровяной печи. Если проем в камине достаточно велик и сделан из негорючего материала, нет причин, по которым у вас есть для его замены.Однако зачастую предпочтение отдается каминной балке.

Магазин каминных балок сейчас

Контрольный список:

• Измерьте размер очага камина, чтобы убедиться, что он подходит по размеру для печи
• Если очаг слишком мал, поврежден или неподходящий материал, замените его новым

Можете ли вы открыть старый камин для дровяной печи?

Если у вас есть полностью заколоченный камин или, может быть, газовый камин в нише, его можно открыть, чтобы внутри поместилась печь.Однако, опять же, это будет зависеть от нескольких вещей.

Прежде всего, важно, чтобы размер камина был достаточно большим, чтобы в нем поместилась дровяная горелка. К сожалению, вы можете точно знать, насколько велики строители, открывающиеся к вашему камину, пока не приступите к работе, пробивая их!

Точный размер отверстия в камине, необходимый для вашей дровяной горелки, зависит от того, какой размер печи вам нужен. Вы должны оставить достаточно места вокруг печи, чтобы обеспечить необходимое расстояние до горючих материалов и обеспечить достаточный приток воздуха к плите.

Если проем для камина маловат, не волнуйтесь — взгляните на наш ассортимент небольших печей, чтобы найти что-то, что хорошо впишется!

На фото: Stovax Stockton 4 Дровяная печь

Купить все маленькие печи сейчас

Помните, если ваш камин был заколочен в течение некоторого времени, вам также необходимо проверить, что дымоход находится в хорошем рабочем состоянии. Вам нужно будет попросить трубочиста почистить его и осмотреть, чтобы убедиться в отсутствии трещин.Если у дымохода нет облицовки, подумайте об ее установке, чтобы сделать печь максимально эффективной и безопасной.

Узнайте больше о том, зачем вашей печи дымоход.

Вы ищете дровяную горелку для своего камина? Взгляните на наш фантастический ассортимент в Интернете на сайте Direct Stoves — все с бесплатной доставкой и вариантами финансирования.

Вы можете найти больше советов по установке печи и руководств по покупке в блоге Direct Stoves…

Могу ли я установить дровяную печь в зимнем саду? | Что вам нужно, чтобы установить горелку для бревен? | Камин с дровяной печью и идеи для окружения

Посетите Direct Stoves

Как самостоятельно перенести дровяную печь

Автор: Итан Гринфилдон, 21 сентября 2017 г.

Дровяные печи являются прекрасным источником возобновляемого тепла в холодные дни и месяцы года. В качестве дополнительного бонуса большинство дровяных печей довольно очаровательны, и они, как правило, излучают ощущение комфорта и уюта во всем доме, когда горят. Сама мысль о том, чтобы контролировать разрушительную силу лесного пожара и использовать эту мощную силу для обогрева вашего дома, может быть по-настоящему привлекательной и приятной, вам не кажется?

Если у вас есть дровяная печь, то вы уже должны знать, насколько она выгодна для инвестиций.Если, конечно, вам не пришло время переместить свои тяжелые вложения в другое место в той же комнате, в другую комнату или вообще в другой дом.

И когда этот момент действительно наступит, ваша самая первая мысль, вероятно, будет: « Как мне самому перенести дровяную печь? », за которым последовал непреодолимый импульс вызвать профессионалов, которые выполнят рискованную работу должным образом.

Но подождите! Что, если бы вы могли как-то сэкономить деньги, которые заплатили бы профессиональным грузчикам, чтобы они перевезли для вас дровяную печь?

Прочтите, чтобы узнать, как самостоятельно переместить дровяную печь, и справитесь ли вы с задачей по перемещению печи или нет.

Почему дровяные печи так трудно перемещать?

Прежде чем перемещать дровяную печь, необходимо знать, что задача по перемещению вашей дровяной печи будет чрезвычайно сложной. Ну насколько тяжело?

Вес дровяной печи варьируется в зависимости от модели и производителя, но ее общая масса начинается примерно с 300 фунтов и может легко увеличиваться до 800 фунтов или даже больше. Это значения веса при транспортировке, которые не включают в себя какое-либо фактическое твердое топливо внутри них, такое как бревна, уголь, древесная биомасса, поддоны и т. Д.

Чрезвычайный вес достигается за счет твердых металлов, используемых в конструкции этих нагревательных приборов — чугуна, стали или того и другого. Итак, при среднем весе дровяной печи более 500 фунтов вы теперь можете понять, почему перемещение дровяной горелки может оказаться непосильным для вас, даже с помощью нескольких надежных друзей.

Второе, что затрудняет перемещение дровяных печей, это их габариты — некоторые модели достигают 36-40 дюймов в высоту, 29-33 дюймов в ширину и до 25 дюймов в глубину. .Это выдающееся сочетание габаритов и веса делает перемещение дровяной печи такой сложной задачей. Имейте в виду, что одно неверное движение или один-единственный случай опрокидывания могут привести к значительному повреждению пола или стен вашего дома или, что еще хуже, к серьезной травме.

См. Также: Почему одни вещи перемещать труднее, чем другие?

Что нужно, чтобы самому переместить дровяную печь?

Пришло время тщательно оценить ситуацию с перемещением печи и решить, действительно ли вы можете сделать это без профессиональной помощи.Вот что вам понадобится, чтобы переместить отдельно стоящую дровяную печь на новое место в вашем нынешнем доме или перевезти его в новый дом.

• Помощники, которым можно доверять . Для выполнения этой сложной миссии вам понадобятся как минимум 3 друга — помните, что ваша дровяная горелка по-прежнему очень тяжелая и слишком громоздкая. Если нет никого, к кому вы можете обратиться за помощью, тогда вам следует поступить разумно и нанять квалифицированную рабочую силу.
• Тележка .Правильный тип перемещаемого оборудования действительно будет иметь значение при безопасном перемещении дровяной печи. Одной плоской тележки или тележки с платформой (обе являются четырехколесными) должно быть достаточно, чтобы ваш тяжелый нагревательный прибор двигался в правильном направлении.
• Трос . Возьмите 2 отрезка прочной веревки примерно по 6 футов каждый.
• Движущиеся одеяла . Несмотря на свою прочность, ваша дровяная печь все же нуждается в защите — больше ради вашей собственности и вашей собственной безопасности, чем чего-либо еще.
• Листы фанеры . Несколько листов толстой фанеры должны облегчить процесс перемещения и одновременно защитить ваш пол.
• Отвертка . Подготовьте обычную отвертку для снятия дверцы дровяной печи.
• Молоток . На всякий случай. Не волнуйтесь, вы будете использовать его только для незначительных корректировок.
• Рабочие перчатки . Приобретите по паре толстых рабочих перчаток для каждого участника переезда.

Читайте также: Как предотвратить несчастные случаи и травмы при переезде домой

Как самостоятельно перенести дровяную печь: пошаговая инструкция

Наконец, приступим к делу. Теперь, когда вы знаете о проблемах и требованиях предстоящей рискованной работы, пришло время описать шаги по перемещению дровяной печи в другой дом или в другое место в том же доме.

• Шаг 1 . Убедитесь, что перемещение дровяной печи будет максимально безопасным.Убедитесь, что путь выхода на 100% свободен от препятствий, не подпускайте маленьких детей и домашних животных к движущимся объектам и носите закрытую обувь с противоскользящей подошвой.
• Шаг 2 . Осторожно снимите дровяную трубу печи, следуя инструкции по эксплуатации или руководствуясь здравым смыслом.
• Шаг 3 . С помощью отвертки снимите дверцу, сковородку и любые другие съемные детали, чтобы уменьшить нагрузку.

Сценарий 1. Перемещение дровяной печи в том же доме

• Шаг 4 .Положите толстые листы фанеры на пол и создайте непрерывную защитную дорожку от точки, в которой находится горелка, до того места, куда вы хотите ее переместить.
• Шаг 5 . В зависимости от фактического веса устройства вы вчетвером, возможно, сможете поднять дровяную горелку и аккуратно положить ее на ближайший лист фанеры. По два человека с каждой стороны поднимите тяжелый предмет, используя надлежащую технику подъема.
• Шаг 6 .Если горелка для журналов слишком тяжелая, то для этого необходимо использовать плоскую тележку. Задвиньте квадроцикл под плиту, пока ваши помощники держатся за него, затем осторожно поставьте устройство на землю.
• Шаг 7 . Привяжите один отрезок веревки к одной из передних ножек нагревательного прибора, а другой — на второй передней ножке. Попросите двух человек тянуть каждый кусок веревки, а остальные толкают тяжелый предмет сзади.
• Шаг 8 .Благодаря низкому коэффициенту трения фанеры сверхтяжелая дровяная печь должна довольно легко скользить к своему новому месту. Как только вы дойдете до нужного места, медленно разместите свою заветную вещь, отрегулируйте ее, а затем снова подсоедините трубу дымохода.

Сценарий 2: Перенос дровяной печи в другой дом

Как вы понимаете, эта задача будет намного сложнее по двум дополнительным основным причинам: 1) вам нужно будет преодолеть больше препятствий на пути, и 2) вам нужно будет загрузить дровяную печь в движущийся автомобиль, и позже разгрузите его, когда доберетесь до новой резиденции.

• Шаг 9 . Оберните дровяную горелку толстым движущимся одеялом и закрепите защитные крышки на месте с помощью упаковочной ленты.
• Шаг 10 . Осторожно погрузите печь на движущуюся тележку, используя все имеющиеся у вас силы. Используйте веревку в качестве движущихся ремней и надежно закрепите тяжелый предмет на колесном помощнике.
• Шаг 11 . Ваши помощники должны постоянно удерживать тележку в равновесии, пока не подъедут к движущемуся транспортному средству.Двигайтесь медленно, поддерживайте постоянное словесное общение друг с другом и придумывайте сигналы на случай возникновения опасной ситуации.
• Шаг 12 . Когда вы доберетесь до движущегося транспортного средства, используйте погрузочную рампу, чтобы поднять массивную печь и поставить ее в кузов грузовика. Попросите двух человек тянуть тележку спереди, а двух — сзади.
• Шаг 13 . Оказавшись в задней части движущегося грузовика, прикрепите завернутую печь к боковой части транспортного средства, чтобы она не двигалась во время транспортировки.

Как вариант, вы можете взглянуть на интересный метод перемещения дровяной печи, используя только одного человека (вас), пару автомобильных домкратов и старый прочный скейтборд. Мы не можем гарантировать успех или безопасность этого метода перемещения дровяной печи — вам придется решить, подойдет ли он в вашем случае или нет. Щелкните здесь , чтобы посмотреть клип YouTube продолжительностью 2:25 мин.

Предупреждение : Если вы просто знаете, что не сможете безопасно управлять процессом перемещения дровяной печи , наймите опытных грузчиков, чтобы не допустить неприятностей к вашей двери.Сколько стоит переместить дровяную печь? Запросите смету расходов, чтобы узнать, сколько профессиональных грузчиков переместят вашу дровяную печь в другой дом — быстро, безопасно и без проблем.

Самая эффективная и недорогая самодельная дровяная печь

Система отопления помещений играет важную роль в нашей жизни, особенно если мы живем в холодном месте. Выбор правильной системы отопления имеет значение с точки зрения устойчивости, комфорта, обслуживания, воздействия на окружающую среду и т. Д.

Есть много видов топлива на выбор, когда вы хотите отапливать свое пространство, и одним из самых экологически безопасных является дерево .

• Древесина — это возобновляемый ресурс. : она вырастет снова через несколько лет.
• Вы можете найти древесину рядом с домом, особенно если вы живете в сельской местности, или вы даже можете рубить ее самостоятельно.
• древесина не подвержена колебаниям рынка в качестве ископаемого топлива.

Но учтите, что плохо спроектированная система отопления на дровах может превратиться в ваш худший кошмар:

• высокий расход топлива
• трата времени
• производство большого количества золы
• высокое загрязнение
• недостаточное отопление
• часто обслуживание
• проблемы безопасности

Обратите внимание, что это не обязательно связано с деньгами, потому что вы можете потратить много денег на покупку дровяной печи последнего типа и столкнуться с некоторыми из вышеперечисленных проблем.

Я хочу поделиться с вами своим опытом работы с дровяными печами , потому что я хочу, чтобы вы знали, что есть возможность построить самостоятельно свою идеальную печь, которая удовлетворит все ваши потребности, не тратя много денег.

Фон

Несколько лет назад я пытался найти способ обогреть свой загородный дом, и у меня не было много альтернатив wood , так как это место довольно изолированно, поэтому я начал искать в Интернете хорошую дровяную печь. отвечающие требованиям:

• эффективный
• прочный
• мощный
• дешевый
• низкие эксплуатационные расходы
• безопасный
• низкий уровень загрязнения
• возможность готовить
• тепло санитарная вода

дровяная печь и термокамины , но ни один из них не удовлетворял всем моим требованиям (может я многого просил?).Во-первых, было довольно сложно найти эффективную плиту, способную одновременно нагревать воду и готовить, во-вторых, они были чертовски дорогими, хотя были сделаны из простых материалов и без изысканного дизайна.

Вариант «сделай сам» был моей единственной оставшейся возможностью, но я совсем не хотел копировать те металлические ящичные печи, способные отводить половину тепла из дымохода. Я хотел построить свою собственную печь, и она должна была быть эффективная , точка.

Я наткнулся на нагреватель массы ракеты .Это дровяная печь, которую вы можете построить самостоятельно из недорогих материалов, и она действительно работает .

Нагреватель ракетной массы

Для меня это была совершенно новая концепция: печь, которая нагревает не только окружающую среду, но и людей! Потому что вы можете сесть на горячий диван и почувствовать все тепло, которое может дать вам эта необычная печь. Это только одна из многих интересных особенностей, еще одна — это радиатор , который обеспечивает мгновенный нагрев с первых минут работы и позволяет вам готовить на нем.

Самая эффективная дровяная печь

Почему эта дровяная печь должна быть самой эффективной?

• он может отводить большую часть тепла из выхлопных газов, в то время как обычным печам требуется, чтобы дымоход был горячим, чтобы обеспечить достаточную тягу для правильной работы.
• Чрезвычайно высокие температуры горения гарантируют чистое и эффективное сгорание
• Нагреватель ракетной массы оснащен внутренним изолированным дымоходом , который при достижении чрезвычайно высоких температур создает тягу, способную выталкивать выхлопные газы через длинный канал, отводящий их тепло пока они не выйдут из вентиляционного отверстия.

Владельцы

• заявляют о сокращении потребления древесины на 80-90% по сравнению с обычной металлической дровяной печью.

Зачем строить нагреватель ракетной массы?

• На самом деле построить легко: вам не нужно быть инженером, гидросистемой или строителем дома.
• Вы можете построить его из переработанных или недорогих материалов , не потратив ни копейки.
• Построить можно за два дня или меньше.
• Требует минимального обслуживания
• Легко настраивается или модифицируется в соответствии с вашими потребностями: будучи изготовленным из натуральных материалов, очень легко модифицировать нагреватель ракетной массы, вам не нужно использовать отбойный молоток или сварочный аппарат.

• Эффективность : потому что вы не хотите тратить зря тепло, дрова или время.
• EcoFriendly : вы можете построить эту печь из натуральных материалов, избегая использования цемента, клея или краски. Вы даже можете избежать транспортировки материалов, потому что в большинстве случаев вы можете взять то, что вам нужно, прямо с места строительства.
• Многоцелевой : обогревайте себя, окружающую среду, воду и готовьте.

Как это работает?

Существует два основных способа создания нагревателя ракетной массы: J-образная конструкция или L-образная конструкция.

В нагревателе ракетной массы с J-образным профилем древесина помещается в вертикальную загрузочную камеру, и она должна автоматически питать печь под действием силы тяжести. Пламя проходит горизонтально через камеру сгорания до угла 90 градусов, что вызывает сильную турбулентность, обеспечивающую надлежащее смешивание кислорода и дыма, устанавливая сцену для секунд сгорания .

Тепловой стояк практически представляет собой хорошо изолированный дымоход, вызывающий повышение температуры.Это создает сильную тягу, способную выталкивать выхлопные газы через длинную воронку, расположенную под скамейкой, до вентиляционного отверстия. После выхода горячих газов из стояка тепла они участвуют во втором горении, при котором все горючие вещества сгорают (полное сгорание). они ударяются о поверхность радиатора и уступают большую часть своего тепла, остывая и опускаясь, собираясь в выхлопном канале. Радиатор мгновенно нагревает комнату за счет облучения и создания конвективных движений с воздухом, контактирующим с ним.

Высокая эффективность этой печи обусловлена ​​надлежащей изоляцией камеры сгорания и стояка тепла, что позволяет топливу сгорать при самых высоких температурах с чистым и полным сгоранием, так что все горючие газы сгорают до того, как они начнут сжигаться. добраться до вытяжного канала.

Пока дым проходит через вытяжной канал, он отдает остаточное тепло тепловой массе стенда. Тепловая масса изготовлена ​​из материалов, способных накапливать большое количество тепла и медленно выделять его, действуя как тепловая батарея .

Тепловая масса достаточного размера, будучи полностью нагретой, все еще способна выделять тепло на следующий день после выключения печи.

Наконец, то, что выходит из выпускного отверстия, — это, по сути, низкотемпературный водяной пар и CO2.

Как видно из чертежей, единственное различие между двумя типами печей — это камера подачи: в нагревателе ракетной массы L-образной конструкции она перекрывает камеру сгорания, когда вы кладете дрова прямо горизонтально. Вы можете прочитать больше о том, что происходит в моей статье J-образная форма против L-образной формы.

Планы

Мой первый нагреватель ракетной массы основан на чертежах, которые я купил у Эрни и Эрики Виснер , опытных строителей дровяной печи.

В планах была печь с высокой скамьей и 8-дюймовыми воздуховодами, которую я построил всего за два дня, и с тех пор я не переставал настраивать ее и пытаться улучшить. Я хочу поделиться с вами своим опытом и всеми улучшениями, которые я сделал и распространял эту информацию так, как я могу помочь всем людям, которые ищут дешевый способ обогреть свои дома.

В основном это изменения, которые я внес:

• преобразовал J-образную конструкцию в L-образную
• добавил систему водяного отопления
• сделал вытяжной канал полностью кирпичным
• улучшил изоляцию стояка тепла

Вы можете выполнить все необходимые шаги для создания окончательной версии моей печи в статье: Как построить L-образный ракетный массонагреватель

или, если вы хотите приобрести подробные планы у Эрни и Эрики Виснер, используйте эту ссылку: Кабина 8 «RMHeater — компактный нагреватель ракетной массы диаметром 8 дюймов

Юридические вопросы

К сожалению, нагреватель ракетной массы до сих пор не прошел сертификацию безопасности лабораторией Underwriters Laboratories, поэтому создавайте его на свой страх и риск и в соответствии с местными законами.Также примите во внимание проблемы, связанные с возможным страхованием жилья. Прочтите этот пост на пермском форуме о том, как застраховать дом с помощью утеплителя ракетной массы.

Если вы живете в Портленде, штат Орегон, вам следует поблагодарить Эрни и Эрику Виснер за то, что им удалось получить одобрение в течение 1 недели, см. Все строительные нормы и правила.

Если вы живете в другом месте, изучите свою местную юрисдикцию и помните, что печь может быть освобождена от правил EPA и считаться каменной каменкой, построенной на месте, а не дровяной печью из-за ее веса.

Последнее изменение 12.02.16

По сценарию Давиде Булдрини

Загрузка разговора

Возможно, вам также будет интересно:

Как построить L-образный ракетный подогреватель массы

Пошагово читайте, как построить L-образный ракетный нагреватель массы из кирпичей и каменных блоков.

L-образный профиль ракетного массонагревателя VS J-образный профиль

Прочтите, почему я решил переделать нагреватель массы ракеты J-образной формы на L-образный.

Отопление воды с помощью ракетного массонагревателя

Узнайте, как просто добавить систему водяного нагрева к нагревателю ракетной массы с L-образным профилем

.

20 идей для украшения дровяной печи

Дровяная печь, особенно если она установлена ​​в красивом камине, станет долгожданным дополнением к любому дому.По мере приближения зимы и наступления более холодной погоды наши мысли обращаются к тому, чтобы чувствовать себя уютно перед танцующим пламенем. Камин должен быть сердцем комнаты — центром внимания и источником тепла.

Просматривая в Интернете фотографии дровяных печей в домах, вы можете найти вдохновение для своего собственного декора, поскольку, безусловно, существует множество вариантов на любой вкус. В последнее время в городе говорят о пожарах на биоэтаноле, как о безупречной замене традиционных дровяных печей.

Ищете ли вы драматизм или уют, когда решаете, как украсить комнату дровяной печью, прочтите 20 отличных идей открытого камина …

1.

Камин из каменного шпона

Отделка дровяной печи не должна быть сложной или дорогостоящей. На самом деле, если вы знаете основы, можно построить окружение камина своими руками.

Каменный шпон может полностью преобразить внешний вид вашего каминного фасада, используя традиционную технику сложения камней с богатой текстурой.Эта техника проявляется в стенах и каминах как в современных, так и в деревенских домах.

Большинство домов и садовых центров или каменоломен продают каменную облицовку в виде плит толщиной от одного до трех дюймов разных размеров.

2.

Развлекательный центр

Источник:

Появление плоских телевизоров открыло новые возможности для новаторских идей для гостиной с дровяной печью.

Размещение телевизора с плоским экраном над камином или на фасаде кирпичного камина создает развлекательный центр двойного назначения, который является визуальным центром комнаты.

Нет ничего более уютного, чем сидеть у камина и смотреть телевизор. Такое расположение также освобождает пространство на полу.

3.

Угловая дровяная печь

Источник:

Угловая дровяная печь подходит даже для самых маленьких комнат, так как не займет много места и сделает комнату уютной. . Угловой камин с дровяной печью с каминной полкой наверху создает пространство для украшений.

Вы можете использовать камень, а не кирпич, для более современной отделки, заключив трубу за гипсокартоном и бокс в верхней части с очагом огня, чтобы создать видимость настоящего огня.Креативные идеи очага также могут украсить этот дизайн.

4.

Дровяные горелки на кухне

Источник:

Дровяные печи на кухне продолжают оставаться удобным и экономичным способом получения тепла в зимние месяцы.

Совсем недавно, столетие назад, идеи дровяной печи касались не только средства выработки тепла: обычно это была единственная поверхность, на которой можно было готовить.

При тщательном планировании ваша большая или маленькая дровяная печь может быть интегрирована в кухонный гарнитур — а если наверху достаточно места, вы даже сможете использовать ее с подходящими кастрюлями и сковородками.

5.

Идеи алькова

Источник:

Если вы ищете идеи для гостиной с дровяной печью, добейтесь современного вида, выбрав эффектную черную дровяную горелку и установив ее на очаг из черной плитки.

Оставьте за печью остроконечные кирпичи и установите камин из цельного дерева. Завершите образ контрастными стенами, окрашенными в кремовый цвет.

6.

Минималистский вид

Источник:

Идеи украшения дровяной печи не должны быть тщательно продуманными — попробуйте минималистский подход для создания драматического современного вида в черно-белой отделке камина.

Установите дровяную печь обратно в стену, с черным камином на стене, выкрашенной в белый цвет. Дополняет образ черно-белая мебель.

7.

Камин в деревенском стиле

Источник:

Каменные камины и камины из речного камня могут выглядеть потрясающе, но их массивная форма может занять место в комнате.

Чтобы противодействовать этому, установите светлую или выкрашенную в белый цвет простую каминную полку, чтобы приподнять камин. У вас также будет выступ для украшений, которые могут дополнить вашу цветовую схему.

8.

Эффект под старину

Источник:

Попробуйте воспроизвести камин из литого бетона или старинный известняк, чтобы добавить ощущение возраста испанскому, тосканскому и французскому интерьеру. Рельефные мотивы, потрепанная патина и детали коронки создадут запоминающийся камин.

Светлый камин с дровяной печью, расположенный в центре конструкции, создаст визуальный эффект.

9.

Гостиная в загородном стиле

Изображение Джейсона Чемберса

Кремовый камин на дровах может помочь создать классическую уютную загородную гостиную.Расположите удобные диваны вокруг классической дровяной печи с кремовой отделкой, чтобы создать легкий, яркий и чистый вид.

Деревянная каминная полка добавляет контраст текстуры и цвета, в то время как вы можете поставить стопку бревен в нише для придания деревенской привлекательности. Добавьте уютных покрытий к диванам, которые дополнят декор вокруг камина.

10.

Гостиная открытой планировки

Источник:

Одна из лучших идей дровяной печи для жилых комнат — двухсторонний камин с дровяной печью в качестве центрального элемента комнаты открытой планировки.Это может потребовать немного больше работы, но оно того стоит.

Идеи открытого огня

Если вы сломаете стену, чтобы создать гостиную открытой планировки, оставьте каминную трубу и установите отдельно стоящий камин, дровяную печь. Эта идея небольшого открытого камина станет привлекательной точкой фокусировки и будет излучать тепло со всех сторон. Если вы вносите структурные изменения, важно нанять квалифицированного подрядчика.

11.

Сделай это ярче!

Источник:

Добавьте ярких красок в свой интерьер с помощью яркой дровяной печи.Попробуйте выложить очаг и каминную трубу блестящей черной плиткой одинаковой формы и размера.

Ламинируйте окружающие полы, чтобы создать поразительный контраст, а затем добавьте ярких красок с помощью дровяного камина интересного оттенка. Дымоход должен быть того же цвета, что и печь, чтобы контрастировать с облицованной черной плиткой грудью дымохода.

12.

Художественные изделия из металла

Источник:

Зимой ваша дровяная печь постоянно используется, но летом она может показаться немного ненужной.Сделайте его круглогодичным аттракционом, разместив над ним настенные рисунки, чтобы обеспечить визуальный интерес.

Металлические настенные художественные изделия могут привлекать внимание, они выполнены в различных стилях и цветах. Добавьте металлическое ведро для поленьев возле печи, что обеспечит практичное использование, а также эстетичный вид, который дополнит металлическую настенную живопись.

13.

Поставьте чайник!

Source

Поставьте блестящий или ярко окрашенный чайник на дровяной камин по центру, если поверхность ровная.Это добавляет домашнего эффекта, но также служит цели: если вы держите в нем воду, это повысит влажность в комнате.

14.

Принадлежности

Источник:

Камин используется не только в целях безопасности — он также является частью украшения. Таким образом, он может быть дополнен аксессуарами на практике, что не влияет на его аспекты безопасности.

Например, добавление камина значительно упрощает уборку и может стать смелым дополнением к декору, если вы выберете латунные или чугунные инструменты с декоративными декоративными ручками.

Купите набор, в который входят щипцы, щетка и скребок для золы, чтобы убирать и красиво выглядеть, когда они не используются.

15.

Классический чугун

Источник:

Если площадь камина и само отверстие небольшие, выберите компактную дровяную печь с сильным воздействием, например чугунную конструкцию, с соответствующей очаг и камин из черного мрамора.

Его можно украсить несколькими красочными панно с обеих сторон, например мозаичной плиткой.

16.

Высокий камин

Высокий камин может выглядеть потрясающе. Добавьте каменный очаг вдвое глубже обычного и добавьте на поверхность блестящую коричневую плитку с эффектом дерева.

Тонкий камень различных оттенков серого и кремового цвета создает эффект почти полной огранки очага огня для печей, и многие другие идеи отделки печки можно почерпнуть из этого ослепительного внешнего вида.

Завершите образ кремовой каминной полкой.

17.

Используйте подходящие материалы!

Вы можете задаться вопросом, можно ли оклеить обоями современную дровяную печь посреди комнаты или любое настенное покрытие за дровяной печью — с точки зрения безопасности ответ — нет. Общее правило — не оклеивать стенку дымохода обоями.

Вот несколько идей о перегородке дымохода: нельзя класть какие-либо горючие материалы на ствол дымохода, так как если он воспламенится, вы можете поджечь все помещение. Правила безопасности существуют не просто так: горючий материал — это все, что не соответствует классу огнестойкости А1, в том числе гипсокартон.

Убедитесь, что ни один из материалов, которые вы планируете использовать, не может быть опасным.

18.

Необычные формы

Источник:

Дровяные печи бывают всех форм и размеров — проверьте множество онлайн-изображений дровяных печей в современных домах, как доказательство этого!

Вдохновляйтесь интерьерами в скандинавском стиле и установите высокую тонкую дровяную печь цилиндрической формы белого цвета.

Белые стены, светлый каменный пол с контрастными коврами и светлая мебель с контрастными покрывалами создают ощущение простора и простора.

19.

Пространства большего размера

Источник:

Если вам нужно заполнить большее пространство, поставьте на главную стену большую дровяную огневую вставку.

Выберите широкую конструкцию для дровяной горелки и заключите ее в металлическую рамку цвета угля, чтобы она выглядела почти как живая картина или экран телевизора. Широкая рамка мгновенно создает фокус. В качестве альтернативы, изучите идеи камина-вставки для вашего предпочтительного дизайна.

20.

Центральное место в комнате

Источник:

Если у вас очень большая комната и вы хотите сделать дровяную печь ее центральным элементом, вы можете пойти на что-нибудь по-настоящему впечатляющее. Используя двухстороннюю печь, сделайте закрытый очаг из высоких толстых гранитных плит.

Он может быть сколь угодно высоким, чтобы иметь больший эффект. Сравните с серебряной дымовой трубой, серебряным ведром для поленьев, серебряными щипцами и другими принадлежностями сбоку.

Источник:

Заключение

Всегда помните, что когда вы ищете идеи горелки для дров для каминов, есть альтернатива, которая проще и дешевле в установке: вместо дровяной печи попробуйте современный биоэтанол огонь вместо этого.Это может быть дешевле в эксплуатации и имеет другие преимущества, в том числе то, что вам не нужно устанавливать дымоход.

Его отдельно стоящий характер означает, что его легко украсить вокруг камина на биоэтаноле, так как вы можете просто убрать его с дороги, пока не закончите украшение.

Как все более популярный вариант дровяных печей, костры на биоэтаноле бывают разных размеров, цветов и дизайнов и могут обогревать ваш дом, вы также можете разместить их на открытом воздухе, создавая уютную атмосферу зимой, предлагая более экологически чистую альтернативу традиционным дровяным горелкам.

Безопасность дровяной печи — сделай сам

Тхо Ро написал о пнях, которые он вытащил со своего поля в Уолденском пруду: «Они согревали меня дважды, один раз, когда я их рубил, и еще раз, когда они были в огне «. Следующее посвящено тому, чтобы помочь людям, которые нагревают дровами, предотвратить непреднамеренное третье потепление.

Когда-то давно безопасность дровяной печи могла быть была (как многие люди утверждают, что это до сих пор) вопрос использования старого доброго здравого смысла.Но — до вы, , предполагаете, что ваши знания о кострах и каминах помогут вам в установке и использовании одного из современных сложных воздухонепроницаемых обогревателей — примите во внимание тот факт, что даже «эксперты» не могут договориться о том, какие меры предосторожности следует соблюдать при сжигании древесины. должен вовлекать.

Большая часть споров связана с тем фактом, что безопасная установка и эксплуатация печи часто либо неэффективны, либо неудобны (или и то, и другое!). И несмотря на то, что зачастую необходим компромисс между абсолютной безопасностью и эффективностью 100% , никто не может сказать вам, какой запас прочности (за счет какой степени эффективности) вам следует выбрать.Однако, как только вы поймете проблемы и альтернативы, связанные с достижением наилучшего компромисса, вы должны быть хорошо подготовлены, чтобы принимать такие решения самостоятельно.

Слишком мало потребителей знают, насколько важно выбрать печь правильной мощности для обогреваемого помещения. В конце концов, дровяные обогреватели совсем не недороги в наши дни энергетической сознательности, а финансовое давление часто вынуждает многих людей выбирать небольшую установку. . . решение, которое может привести к пережиганию.

И, поскольку общепризнанные стандарты безопасности для установки дровяной печи основаны на нормальных рабочих температурах (с комфортными пределами для ошибки), перегретая топка может воспламенить стены или другие легковоспламеняющиеся материалы, выходящие за рамки «безопасных». периметр. (Знаете ли вы, например, что постоянные температуры чуть выше 200 ° F могут вызвать спонтанное возгорание древесины?)

С другой стороны, некоторые покупатели покупают топовые модели.. . при условии, что большая печь обеспечит их теплом про запас. К сожалению, хотя опасности обогревателя с недогревом и менее очевидны, чем опасности перегретого обогревателя, они столь же серьезны.

Поскольку большинство владельцев больших печей часто снижают мощность своих обогревателей, ограничивая подачу воздуха заслонкой — метод, который снижает эффективность горения, создает больше дыма и быстро образует креозот, — покупая печь, которая на слишком велика на для Ваши потребности могут быть косвенной причиной пожара в дымоходе.Фактически, такие несчастные случаи были известны в течение первой недели после установки новой печи и дымохода.

Из-за вероятности таких возгораний обязательно, чтобы любая якобы герметичная печь, которая «дросселируется» (чтобы продлить время горения) на самом деле , была звуковой и хорошо герметичной. Лучшая защита от бушующего пожара в дымоходе — закрыть печь и, таким образом, перекрыть подачу кислорода в дымовую трубу.

Однако, если у вашей печи есть утечки вокруг дверцы (ей) или заслонки — или через сам корпус печи — вы можете создать катастрофическую ситуацию, пытаясь потушить дымоход.

Видите ли, если к тлеющему креозоту идет небольшой поток кислорода, O2 будет накапливаться до тех пор, пока его не будет достаточно, чтобы покрытие дымохода вспыхнуло. Это возгорание быстро поглотит весь доступный воздух, и огонь снова погаснет, пока кислород снова не накопится. Известно, что повторяющееся мигание, которое может происходить несколько раз в секунду, приводит к разрыву дымохода и даже кладки дымоходов!

Все новые печи, одобренные лабораторией Underwriters Laboratories (UL), соответствуют стандартам надежности и инженерии, но бывшие в употреблении печи часто выходят из строя.. . так что внимательно проверьте любой использованный обогреватель ! (Вы можете найти ряд хороших советов по выбору более старой печи в статье Барри Дордала «Реставрация дровяной печи» в MOTHER EARTH NEWS). Кроме того, убедитесь, что покупаемая вами печь предназначена для сжигания древесины : мало угля печи могут принимать бревна, и ни одна дровяная печь не может безопасно сжигать уголь без соответствующей решетки.

Установка дровяной печи

Ваша первая задача при установке дровяной печи — сохранить безопасные расстояния.Следуйте спецификациям в прилагаемых таблицах и, если у вас ограниченное пространство для печи, используйте подходящие термобарьеры для безопасного уменьшения зазоров. Обратите внимание, что Национальная ассоциация противопожарной защиты (NFPA) определяет древесно-волокнистые плиты из асбеста, а не цементные, и / или стальные листы. Но MOTHER EARTH NEWS надеется, что из-за вредного воздействия асбеста сознательные читатели сделают выбор в пользу стали и достаточного воздушного пространства.

Более того, если корпус вашей дровяной печи установлен на высоте не менее 18 дюймов над легковоспламеняющимся полом (или даже если каркас , поддерживающий , может гореть), выстелите пол — под и рядом с каменкой — листом 24-го калибра. металл.Однако, если зазор меньше, используйте четыре дюйма полой кладки под металлом .

Конечно, расположение печи определит количество дымохода, необходимое для ее подсоединения к дымоходу. NFPA указывает, что следует использовать как можно меньше дымохода. Тем не менее, общепринято, что каждые четыре фута трубы (примерно до 12 футов), находящиеся во внутреннем воздушном пространстве, будут давать около 10% «дополнительного» тепла от печи. Неизолированный дымоход отлично отводит тепло дымовых газов.

Однако, помимо очевидной опасности получить ожог от раскаленной металлической поверхности, существуют две другие основные опасности, связанные с использованием вытянутой дымовой трубы. Во-первых, с увеличением длины трубы увеличивается вероятность того, что ее стыки разорвутся во время пожара в дымоходе.

И тогда возникает вопрос, не повлияет ли на тягу обогревателя отрицательное влияние длинная дымовая труба. Видите ли, тепло дымовых газов рассеивается через металл, и этот действительно снижает эффект тепловой тяги.. . но более длинные секции также имеют тенденцию улучшать тягу за счет увеличения объема дымохода. Компромисс (а также точка, в которой один эффект преобладает над другим) является неопределенным.

Неизолированный дымоход должен отделять все легковоспламеняющиеся предметы на те же расстояния, которые указаны для печей в таблицах зазоров. Опять же, вы можете уменьшить необходимое пространство, используя тепловой барьер. Также можно использовать изолированный дымоход заводского изготовления (с зазорами, указанными производителем), но — если вы это сделаете — вы потеряете большую часть тепла, которое вы получили бы от дымохода.(Кроме того, заводской продукт может стоить около 1,50 доллара за линейный дюйма , в то время как обычная дымовая труба в настоящее время продается по цене около 1,50 доллара за линейный фут !) монтироваться вверх … во избежание вытекания креозота вокруг швов. Тем не менее, все еще существует небольшая противоточная философия, которая считает, что женские соединения должны быть направлены вниз … чтобы не дать дыму уйти. Безопасный компромисс — установить концы с внутренней резьбой вверх… а затем заделайте каждое соединение (кроме тех соединений, которые облегчают снятие трубы для очистки) печным цементом и тремя винтами для листового металла, расположенными по окружности соединения.

NFPA также указывает, что все дымовые трубы , идущие по горизонтали, должны подниматься (от печи) не менее чем на 1/4 дюйма на погонный фут. Опять же, не все специалисты по печам согласны с этим. Основная идея, лежащая в основе условия постоянного подъема, заключается в том, что тяга дымохода будет поддерживаться небольшим восходящим потоком.Независимо от того, действительно ли это , это достаточно простое требование. . . и немного дополнительной безопасности никогда никому не повредит.

Если вы решите использовать длинную вытяжную трубу, поддерживайте трубу (обычно подвешивая ее тросами) не реже одного раза, каждые шесть футов. Кроме того, всегда старайтесь использовать минимальное количество изгибов — используя максимально возможное количество ступенчатых кривых — для уменьшения турбулентности в выхлопных газах.

Помните также, что даже самая умело смонтированная и обслуживаемая дымовая труба имеет максимальный срок службы , равный трем годам.После первого сезона следует регулярно проверять трубку на прочность. Достаточно точный тест можно провести, сжав трубу в руках. Если вы можете раздавить стены своей хваткой, значит, коррозионный креозот съел слишком много металла, чтобы установка была безопасной.

(Одна полезная функция, которую вы можете встроить при установке обогревателя, — это ловушка для мусора. Там, где труба выходит из печи — в большинстве случаев горизонтально — просто добавьте тройник вместо колена. Затем заглушите нижнюю часть конец тройника со съемным колпачком, который крепится саморезами для листового металла.Когда придет время чистки или осмотра, это отверстие предоставит вам легкий доступ к секции, которая обычно является самым длинным прямым участком дымовой трубы.)

 Минимальные зазоры в дюймах
 отдельно стоящих печей от
 НЕЗАЩИЩЕННЫХ горючих поверхностей
 (Не устанавливать в туалете или нишах)
 ----------------------- ------------------------
 Сверху От С
 Типы нагревателя Верхняя Передняя Задняя сторона
 ------------ -----------------------------------
 Комнатный обогреватель 36 36 36 36
 Кухонная плита с 30 24 24 ( сторона огня)
 облицованная глиной 18 (противоположная сторона)
 костровище

 плита с 30 36 36 (сторона огня)
 костровище без облицовки 18 (противоположная сторона)

 Перепечатано с разрешения Национальной ассоциации противопожарной защиты

 Минимальные расстояния в Дюймы
 автономных печей из
 ЗАЩИЩЕННЫХ горючих поверхностей
 (указаны минимальные толщины)
 ----------- -----------------------------------------
 Типы сторон дымохода
 Защитный соединитель вверху и задний
 ----------------------------------------------- -----
 [a] Асбест 1/4 дюйма 12 30 18
 толстый картон с шагом 1 дюйм

 [b] 0.013 дюймов (28 калибр) 12 24 18
 листовой металл на 1/4 дюйма
 асбестовый картон

 [c] 0,013 дюйма (28 калибр) 9 18 12
 листовой металл с шагом 1 дюйм

 [d] 0,013 дюйма (28 калибр) ) 9 18 12
 листовой металл на 1/8 дюйма
 асбестовый картон
 с интервалом 1 дюйм

 [e] 1/4 дюйма асбест 6 18 12
 толстый лист на 1 дюймовом минеральном волокне
 войлок, армированный
 с проволочной сеткой

 [f ] 0,027 дюйма (калибр 22) 3 18 12
 листовой металл на 1 дюйм
 войлок из минерального волокна
 армированный проволокой
 сетка


Присоединение к дымоходу

Существует четыре основных способа подсоединения дымохода к дымоходу: [a] прямое соединение с дымоходом из каменной кладки, [b] проход через легковоспламеняющуюся перегородку в дымоход из кирпича, [c] вход в камин и дымоход, или [ г] выход через стену или потолок через заводской металлический дымоход.

Любая дымовая труба, вставленная непосредственно в дымоход из каменной кладки, должна доходить до внутреннего края облицовки кладки (но не дальше) и должна быть заделана печным цементом. . . если в дымоход не вставлен каменный наперсток, чтобы принять вставную секцию трубы. (Если у вас нет доступа к этому соединителю для чистки, обязательно используйте наперсток, чтобы вы могли периодически снимать трубу и чистить ее.)

Любой соединитель, который проходит в пределах 18 дюймов от легковоспламеняющейся перегородки, попадает во вторую категория.Постановление NFPA (номер 211) указывает, что в таких случаях установка включает либо металлический наперсток с вентиляцией (диаметром на 12 дюймов больше трубы), либо каменный наперсток, окруженный не менее чем восемью дюймами огнеупорной кирпичной кладки. Единственный другой разумный вариант — оставить не менее 18 дюймов пространства снаружи дымохода, а затем закрыть отверстие огнестойким барьером.

При использовании дымохода камина для вытяжки дровяной печи вход в камин должен быть герметизирован, или — если соединитель присоединяется к дымоходу выше камина — дымоход должен быть заглушен ниже точки соединения.Эта мера предосторожности не только предотвращает падение горящих углей в камин (и, возможно, на пол), но также поддерживает надлежащую тягу для вашей печи. В идеале все такие входы в дымоход для дровяных печей должны располагаться над камином, но по практическим соображениям часто требуется, чтобы соединение производилось через герметизирующую перегородку в сам камин. Чтобы предотвратить сильное креозирование (особенно в любом камине с прохладным наружным дымоходом), вы должны удлинить дымоход так, чтобы он поднимался вверх и в дымоход.

Нормы NFPA запрещают проход дымохода через любой пол, потолок или противопожарную стену. Вы, , можете провести трубу через стену или пол / потолок , если вы используете заводской изолированный дымоход. Если у вас нет подходящего дымохода из каменной кладки, этот довольно дорогой трубопровод — ваш единственный выбор. Тем не менее, пока вы выкладываете свои деньги, вы можете воодушевиться эффективностью готового материала для дымохода. У вас будет лучший осадок — и более медленное накопление креозота — для его использования.

Проверка дымохода

Если у вас есть каменный дымоход, который вы хотели бы использовать, есть несколько мер предосторожности, которые следует соблюдать перед розжигом новой печи. Во-первых, площадь поперечного сечения дымохода должна быть примерно на 25% больше, чем площадь поперечного сечения дымовой трубы, которую он обслуживает. (Добавьте около 4% на каждые 1000 футов высоты географического района вашего дома.) Дымоход, который был построен для работы с масляной, газовой или угольной печью, вероятно, будет слишком большим для дровяной печи.Вы можете обойти проблему, проложив дымоход до конца дымохода, или (в некоторых случаях) установив колпачок соответствующего размера на дымоход .

Старый дымоход также следует проверить на прочность перед тем, как подсоединить к нему дровяную печь. (Полезным испытанием является метод, называемый «затяжкой», который включает в себя закупоривание верхней части дымохода и разжигание небольшого дымного костра внизу … дым будет вырываться из любых утечек в облицовке дымохода.)

Вам также следует очистите дымоход перед розжигом дровяной печи, если вообще есть какое-либо значительное накопление креозота.Большинство экспертов сходятся во мнении, что слой черной слизи толщиной более 1/4 дюйма представляет собой опасность возгорания и препятствует эффективному рисованию. Либо вызовите местную инспекцию, либо ознакомьтесь с методами и сделайте работу самостоятельно. (Отличное руководство по подметанию — это книга Кристофера Кертиса и Дона Поста. Be Your Own Chimney Sweep .)

Более того, если у вас есть внешний (идущий по внешней стене) дымоход, вам придется решить, будет ли юнит вообще стоит использовать. Наружные дымоходы, как правило, примерно на 20% менее эффективны, чем такие конструкции, которые находятся на внутри дома .. . потому что холодный воздух препятствует передаче тепла каменной кладкой в ​​здание. Кроме того, тот же охлаждающий эффект способствует быстрому образованию креозота. Если ваш наружный дымоход не находится в отличном состоянии и идеально подходит для вашей печи, вместо него может быть выгодно использовать заводской изолированный дымоход.

Хотя безопасность и эффективность дровяной печи часто противоречат друг другу, в вопросе высоты дымохода они работают рука об руку. Высокий дымоход защитит ваш дом от искр и обеспечит достаточную тягу.Выход дымохода должен быть не менее чем на три фута выше уровня крыши на его выходе. . . и не менее чем на два фута выше любой части крыши , которая находится в пределах 10 футов.

Разогрев

По иронии судьбы, фактический , работающий на вашей печи, является самым большим компромиссом в игре безопасность / эффективность / удобство. Если бы вы поддерживали горение небольшого костра с достаточным запасом кислорода (по крайней мере, 50% -ная открытая тяга), вам, возможно, никогда не пришлось бы беспокоиться о креозоте.. . но вы также должны либо вставать по крайней мере три раза за ночь, чтобы добавить дров, либо просыпаться в очень холодном доме . Если предположить, что вы – намереваетесь поддерживать огонь в печи всю ночь — и держите пальцы ног в тепле под одеялом — есть несколько мер предосторожности и специальные методы, которые помогут вам контролировать проблему накопления креозота.

Вопреки распространенному мнению, сжигание твердой древесины (или даже эксклюзивной коллекции выдержанной древесины) , а не предотвратит креозинг.Однако — в то время как древесина твердых пород содержит столько же неприятных запахов креозота, сколько и более мягкие разновидности, древесина green может креозотировать особенно сильно, если она не сгорает должным образом. Поскольку влага в древесине должна быть преобразована в пар, прежде чем топливо сможет производить газы, которые горят, несвежая или влажная древесина может привести к неэффективному, вызывающему сажу горению, если древесина не имеет достаточной тяги и установленного слоя горящих углей для Помогите ему начать работу.

Один из хороших методов для получения относительно чистого длительного ожога — это загрузить вашу печь смесью частично выдержанных и хорошо высушенных дров примерно за полчаса до сна.Оставьте заслонку открытой, чтобы хорошо разжечь огонь, пока не уйдете на пенсию. Затем погасить сильно горящее пламя на вечер.

В большинстве случаев вам, вероятно, не следует покупать печь с впуском вторичного воздуха, чтобы помочь контролировать креозотирование. NFPA считает, что такая опция обычно снижает эффективность сгорания за счет введения холодного воздуха в поднимающиеся газы. Если рассматриваемая печь не имеет превосходно спроектированной вторичной вытяжки (которая поддерживает температуру в диапазоне 1100 ° F), дополнительный кислород никак не поможет воспламенению поднимающегося дыма.Холодные выхлопные газы означают тяжелый креозинг.

Кроме того, никогда не сжигайте мусор в печи! Бумажные отходы, как правило, вызывают очень горячий огонь в течение короткого периода времени, способствуя возгоранию любых отложений креозота в дымовой трубе. А синтетические отходы, такие как пластиковая обертка, при горении выделяют фтористоводородную и соляную кислоту. Воздействие таких коррозионных веществ на дымоход (и корпус вашей печи) вполне может привести к катастрофе.

Вы также можете обнаружить, что оставление слоя золы толщиной в один дюйм на дне печи может помочь обогревателю выдержать горячий огонь.Остаток действует как отражатель и изолятор … поэтому всегда оставляйте или золы в вашей топке. И, когда вы утилизируете отходы, имейте в виду, что зола в сочетании с водой образует раствор едкого щелока.

Уход за дровяной печью

Частота, с которой ваша печь будет нуждаться в чистке, будет зависеть от того, как вы решили поступить с компромиссом между безопасностью и эффективностью, обсуждаемым в этой статье. Печь, которая не имеет чрезмерного демпфирования ( и , которая имеет хорошо спроектированный дымоход из заводской изолированной трубы), может работать весь сезон без необходимости «зачистки».С другой стороны, даже относительно хорошо установленная система, если она предназначена для поддержания огня всю ночь, может нуждаться в чистке каждые две недели.

Тщательное обслуживание — это единственный способ компенсировать использование эффективной, но грязной техники сжигания или неидеального дымохода. После установки новой печи обязательно проверяйте дымоход на наличие креозинга каждые две недели, пока вы не привыкнете к поведению каменки. (Любые отложения толщиной более 1/4 дюйма указывают на то, что труба требует внимания.) Можно с некоторой точностью контролировать накопление в дымоходе, постукивая по секциям металлическим предметом. Как только вы привыкнете к звенящему звуку чистой трубы, глухой стук грязной трубы станет отчетливым.

В конечном итоге вы можете сэкономить деньги, прочистив собственный дымоход. . . но не пытайтесь сделать это, если вы не планируете научиться выполнять работу должным образом и с помощью подходящих инструментов. (Заменить щетку для дымохода невозможно … различные комбинации цепей в мешках из мешковины и едких химикатов не особенно эффективны и могут легко повредить облицовку дымохода.) В той части страны, где есть новости MOTHER EARTH NEWS, вызов зачистки стоит около 40 долларов. Такие расходы были бы терпимыми один или два раза в год. . . но если ваша система нуждается в чистке один раз в месяц, то затраты времени, книг и оборудования на самостоятельные работы быстро окупятся.

Дымоход Пожар!

Почти в каждом доме, где топят дрова, рано или поздно возникает пожар в дымоходе. . . хотя пламя обычно довольно мягкое. Однако, когда это произойдет, у вас не возникнет никаких сомнений.Дымовая труба станет очень горячей (возможно, даже до точки накаливания), и через сквозняк в печи возникнет прилив воздуха. Если вы выйдете на улицу, вы часто увидите поток искр, вырывающийся из дымохода.

Если начнется такое возгорание, позвоните в пожарную охрану! Немедленно! (Возможно, вам не понадобится помощь профессионалов, но к тому времени, когда вы, , поймете, что вам нужна, будет уже слишком поздно.) Затем, самостоятельно, попробуйте лишить пламя кислорода, закрыв заслонку. Если ваша плита негерметична, это может только уменьшить интенсивность огня…. или это могло вызвать эффект ударов креозота, о котором говорилось выше в разделе «Выбор плиты». В этом случае откройте заслонку настолько, чтобы горел постоянный огонь.

Если вы не можете истощить огонь кислородным голоданием, используйте огнетушитель факельного типа (тип, специально разработанный для пожаров в дымоходе … например, устройство Chimfex, доступное у большинства дилеров дровяных печей), которое является предохранительным устройством, которое Каждая дровяная горелка должна быть под рукой.

Но не наливайте воду в топку ! Быстрое охлаждение металлического корпуса печи, вероятно, привело бы к ее растрескиванию.Некоторые старожилы предлагают бросить в огонь большое количество соли. Такая обработка поможет погасить пламя в топке, но окажет ограниченное влияние на пожар в дымоходе. . . и мог разъесть корпус печки.

Пожар, вероятно, продлится всего несколько минут. . . но в редких случаях пожар в дымоходе может длиться до часа. Следите за температурой дымохода и наблюдайте за находящимися поблизости легковоспламеняющимися предметами, чтобы убедиться, что они не становятся опасно горячими.Кроме того, время от времени высовывайтесь на улицу, чтобы быть уверенным, что искры, исходящие из дымохода, не зажгут что-либо в этом месте (особенно вашу крышу!).

После того, как огонь погас, очистите и осмотрите вашу печь, дымоход, дымоход и . . . и примите решение делать эту работу чаще в будущем! Старая поговорка о том, что при пожаре в дымоходе очищается креозот, — это просто чушь! Часто огонь просто превращает креозот в более толстый и более твердый слой. . . и преобразование обычно приводит к очень быстрому дополнительному накоплению.Также внимательно проверьте облицовку дымохода на предмет повреждений. При пожаре в дымоходе температура может достигать 2500 ° F. . . которые могут треснуть кладку или покоробить сталь.

Заключение

Несмотря на то, что дровяные печи с номерами до потенциально опасны (как и любые устройства … независимо от того, работают ли они на электричестве, газе, масле, керосине, или дровах), статистика страховых компаний показывает, что Подавляющее большинство несчастных случаев, связанных с дровяными печами, является результатом либо неправильной установки, либо отсутствия технического обслуживания.И, конечно же, любой мужчина или женщина, которые так же хорошо осведомлены, как , вы сейчас , не должны быть виноваты в таких ошибках. При правильном уходе и уходе ваша дровяная каменка или кухонная плита может стать практичным, эстетичным и просто трогательным дополнением к вашему дому.

Первоначально опубликовано: январь / февраль 1980 г.

Ваше полное руководство по дровяным печам

Дровяные печи существуют уже давно.Фактически, дровяные печи впервые начали использовать в 1500-х годах. Сегодня они используются для обогрева домов по всему миру. В США они чаще всего встречаются в регионах с холодными зимами, хотя их повышенная с годами эффективность сделала их привлекательными для домовладельцев, которым просто нужна альтернатива традиционной газовой или электрической печи.

Прочтите, чтобы узнать, как работают дровяные печи, какие компоненты необходимы, и о других соображениях, которые вам нужно учесть перед покупкой дровяной печи.Когда будете готовы, обратитесь к профессиональному специалисту по дымоходам, который установит вашу новую дровяную печь.

На наши компании действует гарантия Best Pick. Позвоните сегодня!

Узнать больше

Как работают дровяные печи?

Дровяные печи изготавливаются из чугуна, камня или стали. Они сжигают дрова, как следует из названия. Дровяные печи состоят из следующих комплектующих:

• Плита
• Дымоход
• Демпфер
• Перегородка

Когда вы разжигаете огонь в дровяной печи, тепло от огня согревает печь и воздух в комнате.Дым от костра выводится из дома через дымоход печи.

Заслонка позволяет управлять потоком воздуха к плите, что влияет на то, насколько разрастается огонь и сколько тепла он выделяет. Перегородка (или перегородки, в зависимости от конструкции и размера печи) увеличивает время горения дымовых газов. Это важная особенность, поскольку частично сгоревшие газы являются серьезными загрязнителями воздуха.

Эффективность дровяной печи

Когда вы думаете о том, чтобы согреть руки у огня в гостиной, вы, вероятно, представляете, как сидите перед ревущим камином.Однако камины — неэффективный способ обогреть пространство. Дровяные печи — намного лучший вариант.

Современные дровяные печи более эффективны и экологически безопасны, чем дровяные печи, которые использовали бы наши прапрапрадеды. Агентство по охране окружающей среды (EPA) впервые приняло стандарты энергоэффективности для дровяных печей в 1988 году; с тех пор эффективность дровяной печи только улучшилась.

У старых дровяных печей плохая репутация. Они были дымными, их трудно было контролировать, и для них требовалось много дров.Производимые сегодня дровяные печи соответствуют строгим федеральным стандартам выбросов. Эти стандарты EPA гарантируют, что дровяные печи эффективно используют дрова и не выделяют дым или другие вредные загрязнители воздуха в помещении.

С мая 2020 года стандарты EPA для дровяных печей будут еще строже.

Виды дровяных печей

Есть два типа дровяных печей: каталитические и некаталитические. Оба типа печей соответствуют стандартам EPA; Основные различия между ними заключаются в уровне обслуживания и теплопроизводительности.

Каталитические дровяные печи содержат керамический компонент в форме сот, который сжигает газы и частицы древесины, горящей внутри печи. Сжигая загрязняющие вещества от огня, каталитическая плита создает больше тепла и меньше выбросов. Повышенная эффективность — привлекательное преимущество при покупке каталитической печи.

Однако каталитические печи требуют более частого обслуживания. Компонент каталитического сгорания необходимо регулярно проверять и время от времени заменять.При правильном уходе и эксплуатации плита каталитической камеры сгорания может прослужить около шести сезонов.

Правильный уход за каталитической дровяной печью включает чистку каталитической плиты камеры сгорания один-два раза в неделю в холодное время года, планирование регулярных проверок печи и дымохода и сжигание надлежащих материалов в вашей печи.

Некаталитические дровяные печи дешевле, чем каталитические дровяные печи, и они требуют меньше обслуживания. Несмотря на то, что они не содержат каталитической плиты сгорания для снижения выбросов, некаталитические дровяные печи все же должны соответствовать требованиям сертификации печей EPA.

Некаталитические дровяные печи производят немного больше выбросов, чем каталитические версии, и они не требуют обслуживания. Высокая температура может сильно повлиять на компоненты печи с годами, поэтому будьте готовы к замене внутренних частей время от времени.

Установка дровяной печи

Размер и расположение

Размер комнаты и размер печи — важные соображения при покупке дровяной печи. Если ваша плита слишком большая, в комнате будет перегреваться.Если плита слишком мала, вы обнаружите, что забились вокруг нее и не будете наслаждаться другими частями комнаты.

Место вашей дровяной печи является ключевым. Лучше всего установить печь в хорошо изолированной комнате, что исключает возможность ее размещения в подвале, обычно в менее изолированном месте дома. Разместите печь в комнате на первом этаже дома.

Дровяные печи лучше всего работают, когда их размещают в центре комнаты, так как тепло будет излучаться наружу от печи.Размещение печи в центре гостиной, очевидно, повлияет на то, где вы разместите свою мебель, поэтому составьте план, чтобы убедиться, что ваше пространство будет пригодным для использования после установки печи.

Соображения безопасности

Расстояние до печи измеряет безопасное расстояние между дровяной печью и прилегающими к ней полами и стенами.

Сертифицированные печи соответствуют требованиям по выбросам, установленным EPA. Действующие стандарты, введенные в действие в 2015 году, гласят, что сертифицированные дровяные печи не могут производить более 4 выбросов твердых частиц.5 грамм в час. В 2020 году стандарт будет изменен на 2,0–2,5 грамма в час, в зависимости от типа древесины, используемой для проверки выбросов.

Антикварные печи вряд ли будут сертифицированы. Если вы всегда мечтали использовать старинную дровяную печь своих прабабушек и дедушек для обогрева дома, подумайте о том, чтобы выставлять ее только для внешнего вида и использовать новую модель, более безопасную и эффективную.

Печи с сертификатом

EPA будут иметь этикетку на задней стороне печи. На этикетке будет указано, когда печь была изготовлена ​​и каким стандартам выбросов она соответствует.

Если вы устанавливаете дровяную печь в своем доме, убедитесь, что детекторы дыма и угарного газа установлены в правильных местах и ​​функционируют должным образом.

Дополнительные компоненты

Дровяная печь требует дополнительных компонентов помимо самой печи. Система отопления дровяной печью также нуждается в дымоходе, дымоходе и защите ваших стен и пола.

Дымоходы и трубы должны быть правильно сконструированы и обслуживаться, чтобы ваша дровяная печь работала безопасно.

• Нанять профессиональную компанию по производству дымоходов, чтобы проверить существующую систему, если она у вас есть, или установить новую систему дымохода, если у вас ее нет.
• Если вы заменяете существующую дровяную печь или строите новый дом, предназначенный для установки дровяной печи, компания по производству дымоходов будет иметь опыт для установки (или обновления или ремонта, если необходимо) дымоходной системы.

Защита пола и стен обеспечивает безопасность вашего дома.

• Негорючие прокладки для пола предотвращают случайные искры от возгорания пола.Установите напольную подушку на одном уровне с окружающим полом, чтобы не споткнуться. Негорючие материалы, используемые для напольных покрытий, включают бетон, шифер, керамическую плитку или кирпич.
• Стены, окружающие дровяную печь, должны быть защищены теплозащитными экранами, обычно из листового металла. Эти экраны должны быть установлены профессионалом, который знает требования местных строительных норм к установке, расстоянию и зазору, необходимому между стеной и печью.

Уход за дровяной печью

Запланируйте регулярную чистку дымохода, чтобы предотвратить скопление креозота.Очищайте дровяную печь дважды в год, особенно непосредственно перед тем, как снова начать ее использовать.

Не все работы по техническому обслуживанию должны выполняться профессионалом. Регулярно удаляйте золу из дровяной печи и утилизируйте ее должным образом. Удаление золы из печи может быть неприятным занятием, поэтому прочтите несколько советов по удалению золы.

Слой золы в один дюйм на дне печи на самом деле помогает вам развести огонь и поддерживать его, поэтому вам не всегда нужно удалять золу каждый раз, когда вы разжигаете огонь.Только не позволяйте золе накапливаться больше, чем на пару дюймов. По окончании холодного сезона уберите с плиты всю золу.

Альтернативные варианты для дровяных печей

Если у вас уже есть камин и вы хотите перейти на дровяную печь, проконсультируйтесь со своим специалистом по дымоходам, чтобы определить, подходит ли вам дровяная печь, печь на гранулах, каминная топка или другой тип топочной системы.

Пеллетные печи

Пеллетные печи сжигают древесные гранулы вместо дров, и они являются самыми чистыми бытовыми отопительными приборами, использующими твердое топливо, с точки зрения выбросов.

Бункер автоматически подает пеллеты в печь, что создает более постоянный и продолжительный огонь, чем в традиционной дровяной печи. Пеллеты более плотные и содержат меньше влаги, чем древесина, поэтому горят более эффективно.

Пеллетные печи производят меньше золы и креозота, а пеллеты — более легкий источник топлива для хранения, чем дрова. Печь на гранулах требует электричества для питания бункера и внутреннего вентилятора, который распределяет тепло, поэтому ее необходимо устанавливать рядом с розеткой.Печи на пеллетах дороже, чем дровяные, но они лучший вариант, если у вас аллергия или вы живете в городской местности.

Каминные топки

Каминная топка работает как дровяная печь, но предназначена для вставки в существующий камин. Каминные топки могут быть очень эффективными при правильной установке. Часто установка каминных топок сопровождается модернизацией дымохода и дымохода для обеспечения эффективной работы системы.

Вы можете выбрать одну из каминных топок в зависимости от топлива, которое вы хотите использовать.Топки для газовых каминов популярны, потому что они просты в эксплуатации и не требуют хранения свай, дров или мешков с гранулами. Они могут использовать природный газ или пропан. Также доступны каминные топки на дровах и гранулах.

Итог

Если этой зимой вы хотите насладиться огненным огнем в новенькой дровяной печи, наймите профессионала, чтобы убедиться, что все сделано правильно. Безопасность — это приоритет номер один, и профессиональная компания по производству дымоходов позаботится о том, чтобы ваша система была установлена ​​и работает безопасно и правильно.

Убедитесь, что ваши инвестиции не будут потрачены впустую, используя плиту в соответствии с рекомендациями производителя и ежегодно составляя график регулярных чисток и осмотров печи и дымохода.

После того, как дровяная печь установлена ​​и запланировано техническое обслуживание, сядьте поудобнее, расслабьтесь и наслаждайтесь жареным огнем!

Руководство покупателя дровяных печей

— Northline Express

Прежде чем вы начнете просматривать сотни дровяных печей в Интернете или безумно броситься к местному производителю дровяных печей; вам нужно будет провести небольшое исследование дома.Сделайте свою домашнюю работу и рассмотрите следующие факторы, прежде чем вкладывать деньги в дровяную печь.

Каково основное назначение дровяной печи?

Подумайте, каково основное назначение дровяной печи. Будете ли вы использовать свою дровяную печь в первую очередь для приготовления пищи, создания атмосферы, обогрева или сочетания всего вышеперечисленного?

Сколько тепла должна обеспечивать дровяная печь?

Подумайте, сколько тепла вы ожидаете от дровяной печи.Будете ли вы отапливать отдельную комнату, целый этаж, коттедж хорошего размера или целый дом?

Как часто будет использоваться дровяная печь?

Подумайте, как часто вы будете пользоваться дровяной печью. Будете ли вы использовать его на постоянной основе, в качестве резервного, чтобы время от времени убирать холод по утрам и вечерам, или просто тогда, когда вам нужно окружающее сияние для романтических вечеров?

Где вы будете ставить дровяную печь?

Подумайте, где вы будете ставить дровяную печь в своем доме.Дровяные печи следует размещать в таком месте, которое будет рассеивать наибольшее количество тепла и обеспечивать максимальное покрытие.

Professional или установка своими руками?

Подумайте, является ли установка дровяной печи задачей, которую вы можете выполнить самостоятельно, или вам нужно будет связаться с профессионалом, чтобы установить дровяную печь для вас.

Есть ли у вас место и оборудование, необходимые для хранения и приправки дров?

Подумайте, есть ли у вас место и необходимое оборудование для раскалывания, хранения и приправы дров для сжигания в дровяной печи.

Размер — очень важный фактор, который следует учитывать при поиске новой эффективной дровяной печи, и вот почему; Слишком маленькая дровяная печь просто не обогреет помещение должным образом. Слишком большая дровяная печь вызовет потенциальную опасность пожара, станет душно в помещениях и, в конечном итоге, окажется пустой тратой денег, потому что вы будете вынуждены сократить подачу воздуха в дровяную печь, что снизит эффективность и приведет к потере топлива.

Вот несколько вещей, которые вы должны учитывать, чтобы выбрать дровяную печь правильного размера для вашего применения:

Отапливаемая площадь

Первое, что вам нужно сделать, чтобы определить, какой размер дровяной печи вам подходит, — это выяснить, сколько квадратных футов вы хотите обогреть своей дровяной печью.Возьмите длину и ширину комнат, в которых вы собираетесь разместить дровяную печь, и умножьте эти два числа, а затем сложите их все вместе. Это даст вам площадь, которую вы будете обогревать, в квадратных футах. Обогрев одноэтажного дома меньшего размера довольно легко сделать с помощью небольших дровяных печей, но у вас есть большой дом, длинные коридоры, много спален или несколько уровней — все это факторы, которые будут препятствовать потоку воздуха и препятствовать попаданию тепла внутрь. та комната. Способ направить тепло в эти области вокруг углов, изгибов и поворотов и наверху — это установить потолочные вентиляторы или разместить дверные вентиляторы в проходах для циркуляции теплого воздуха, создаваемого дровяными печами, по всему дому.

Обычно размеры дровяной печи делятся на три категории, включая малые, средние и большие. Дровяная печь небольшого размера будет нагревать от 600 до 1000 квадратных футов, дровяная печь среднего размера — от 800 до 2000 квадратных футов, а дровяная печь большого размера — от 800 до 3000 квадратных футов. Но одни только квадратные метры не говорят вам, какой размер дровяной печи вам понадобится, поэтому пока не спешите принимать решение.

Изоляция
Изоляция

также будет играть большую роль в том, какой размер дровяной печи потребуется для вашего применения.Если вы не знаете наверняка, насколько хорошо утеплен ваш дом, не паникуйте. Обоснованное предположение подойдет. Просто примите решение, если у вашего дома хорошая изоляция, средняя изоляция или плохая изоляция. Если у вас новый дом с качественной постройкой, скорее всего, он имеет хорошую изоляцию. У большинства промышленных домов будет плохая изоляция, и все, что находится между ними, будет иметь среднюю изоляцию.

Окно потери тепла

Еще одним фактором, определяющим ваше решение о выборе дровяной печи, является количество окон в вашем доме и их характеристики.Например, если в вашем доме очень старые окна, большие окна, одинарные окна или даже просто большое количество окон, велика вероятность того, что изоляция дома ухудшится. Для домов с большим количеством окон потребуются дровяные печи большего размера и большей мощности.

Высота потолка

Высота потолка играет большую роль в определении расхода БТЕ, который потребуется вашему приложению для адекватного обогрева вашего дома. В то время как большинство калькуляторов BTU предполагают, что вы планируете приложение с потолком 8 футов, увеличение потолка до 10 или 12 футов может существенно повлиять на диапазон BTU, необходимый для нагрева вашего приложения.

Географическое положение и климат

Прежде чем принять решение о том, какой размер дровяной печи вам подходит, примите во внимание ваше географическое положение и климат. Это важно по очевидным причинам, поскольку домовладельцу в Северном Мичигане понадобится более мощная печь с более высоким показателем БТЕ и большим количеством тепла для дров, чем домовладельцу в Теннесси или других районах, где не так холодно и с суровыми зимними сезонами.

Теперь, когда вы учли всю вышеуказанную информацию, вы можете использовать наш калькулятор BTU, чтобы помочь вам определить рейтинг BTU, который потребуется вашему приложению.После расчета расхода БТЕ вы сможете определить, нужна ли вам эффективная дровяная печь: небольшая, средняя или большая.

Что такое дровяные печи, сертифицированные EPA, и что это значит для вас?

Вы всегда должны читать мелкий шрифт и следить за тем, чтобы на этикетке вашей дровяной печи было написано EPA Certified. Лучшая дровяная печь будет сертифицирована EPA. Чтобы дровяная печь была сертифицирована EPA, она должна соответствовать строгим нормам выбросов и эффективности, разработанным для снижения загрязнения и контроля затрат на электроэнергию.Сертификат EPA на дровяную печь — это ваша гарантия того, что покупаемая вами печь будет гореть чисто и эффективно, а также снизит ваши расходы на отопление, одновременно защищая воздух, которым мы дышим.

Дровяные печи, утвержденные EPA — Дровяные печи, сертифицированные EPA, горят более полно.

Дровяные печи, сертифицированные EPA, обеспечивают большую тепловую мощность.

— Дровяные печи, сертифицированные EPA, производят меньше креозота.

Теперь, когда у вас есть все технические детали, вы можете сосредоточиться на стиле, конструкции и типе дровяных печей, а также на том, какой тип вы хотели бы купить.Эффективные дровяные печи доступны во многих различных конструкциях, цветах и ​​стилях, чтобы дополнить интерьер любого дома.

Стальные дровяные печи — стальные дровяные печи очень быстро нагреваются и сразу же начинают отдавать тепло, но не сохраняют тепло. По мере того как огонь внутри печи утихает и жар от дров уменьшается, сталь также остывает.

Чугунные дровяные печи — Чугунная дровяная печь нагревается немного дольше, но очень хорошо сохраняет тепло.Чугунная дровяная печь будет излучать тепло обратно в комнату даже после того, как огонь погаснет, поэтому вы получаете не только дровяное тепло от дровяного огня, но и лучистое тепло от печи.

Дровяные печи с системой мойки воздухом

Система воздушной промывки дровяной печи в сочетании с высокими температурами топки будет поддерживать чистоту большого окна из керамического стекла, так что вы всегда будете иметь беспрепятственный вид на огонь, когда вы топите дровами. Система воздушной мойки также снизит потребность в очистке дровяной печи.

Дровяные печи с нагнетателем

Установка воздуходувки в дровяную печь значительно увеличит тепловыделение при пожаре на дровах. Регулируемая скорость воздуходувки для дровяной печи помогает поддерживать в доме нужную температуру даже в самые холодные зимние дни.

Дровяные печи с огнеупорной топкой

Когда вы топите дровами, топка с огнеупорной футеровкой на дровяной печи играет важную роль в продвинутом процессе горения, удерживая тепло и поддерживая внутреннюю температуру, необходимую для низкого уровня выбросов.

Дровяные печи с первичной подачей воздуха снизу

Первичная нижняя подача воздуха в дровяную печь помогает при холодном запуске, а возрождение угасающего огня закладывает основу для идеальной среды для сжигания древесины, пока вы нагреваете дровами.

Зональное отопление — это использование альтернативного источника тепла вместе с вашей печью центрального отопления для обогрева комнат в вашем доме, которые вы и ваша семья используете больше всего. Подумайте об этом так: если вы проводите 90 процентов своего времени в гостиной и столовой, зачем вам поддерживать такую ​​же температуру в остальной части дома, если в комнатах редко бывают люди? Вы тратите драгоценное топливо и деньги на обогрев тех комнат, которыми никто не пользуется.

Использование дровяной печи для зонального обогрева семейной комнаты и столовой — это экономичный способ поддерживать комфортную температуру в комнатах, которые вы чаще всего используете в своем доме. Так как же зонное отопление дровяными печами экономит ваши деньги?

Создание тепла, когда оно вам нужно и где вам это нужно больше всего, с помощью дровяной печи, позволит вам выключить термостат печи центрального отопления, чтобы остальная часть вашего дома оставалась прохладнее, но при этом оставалась комфортной температурой, что в конечном итоге может спасти вас минимум 30 процентов от ваших годовых расходов на отопление дома.

Зонное отопление — очевидное решение для домовладельцев, обеспокоенных ростом цен на топливо.
.
