Печи кузнецова своими руками: схема, чертежи, фото и видео пошаговая инструкция

схема, порядовка с фото и видео и прочее

Печи, созданные по проектам Игоря Кузнецова, в настоящее время являются одними из самых эффективных среди всех существующих конструкций. Вот уже полста лет такими печами пользуется огромное количество людей не только в нашей стране, но и за её пределами. Построить своими руками такую печь в своём доме или на даче можно, если придерживаться рекомендуемой схемы кладки определённой модели.

Содержание

• 1 Что такое колпаковая печь Кузнецова и где она используется: достоинства и недостатки

• 2 Конструкция и её отличительные черты

  • 2.1 Особенности конструкции колпаковых печей

• 3 Расчёт основных параметров

• 4 Необходимые материалы и инструменты

• 5 Подготовительные работы перед сборкой печи

  • 5.1 Полезные советы мастерам перед началом работы

• 6 Строительство колпаковой печи своими руками

  • 6. 1 Пошаговая инструкция по кладке печи Кузнецова своими руками — порядовка (фото)

• 7 Особенности эксплуатации

  • 7.1 Видео: строим печь Кузнецова своими руками

Что такое колпаковая печь Кузнецова и где она используется: достоинства и недостатки

Кузнецов начал разрабатывать проекты различных видов печей ещё в середине прошлого века. За все время своей работы он создал более 150 вариантов конструкций печей различного предназначения.

Колпаковая печь Кузнецова

Самые популярные проекты печей:

На самом деле разновидностей печей Кузнецова намного больше, так как существует возможность строительства смешанных видов.

Основным показателем работы печи является повышение КПД (коэффициента полезного действия). Именно к этому и стремился Игорь Кузнецов, создавая колпаковые печи. В зависимости от своего предназначения мастер оснащал их улучшенными функциями и возможностями. Одни печи получили повышенную степень теплосбережения, другие новую усовершенствованную топку, а третьим обеспечили длительный срок службы.

Благодаря грамотной разработке проектов колпаковых печей, раскалённый воздух задерживается в них намного дольше, чем в обычных конструкциях, а охлаждённый быстро уходит в трубу дымохода по специальному углублению. Такое название они получили за счёт того, что внутри печи создаётся своего рода «колпак», который соединяет две части конструкции — нижнюю часть и топку. Также он разделяет газы на горячие и холодные.

Хлебная колпаковая печь Кузнецова

КПД колпаковых печей достигает 95%, в то время как обычные печи имеют только от 25 до 40% эффективности. Благодаря «свободному перемещению газов», которое обеспечивается за счёт внедрения системы Кузнецова, снижается образование сажи и увеличивается плавный нагрев печи. Такая печь на 4 кВт сможет быстро обогреть дом, площадью около 100 квадратных метров. При необходимости конструкция колпаковой печи позволяет установить в доме водонагревательный контур. А так как тяга по каналам распространяется в автоматическом режиме, то риск угара практически нулевой. Поэтому вьюшку можно не закрывать.

Преимущества колпаковых печей

• Равномерное прогревание печи и теплоотдача.
• Оснащается большим количеством мест, где можно установить металлический нагревательный элемент.
• Горят без сажи и дымообразования.
• Редко нуждаются в чистке (раз в несколько лет).
• Имеют низкий уровень теплопотери.
• Высокая степень экономичности.
• Устойчивость к появлению трещин.
• Возможность совершенствования дизайна.
• Имеют максимальную температуру сгорания топлива.
• Возможность топки различными видами твёрдого топлива.
• Сильная тяга даже при дымоходе небольшого размера.

Такие печи практически полностью лишены недостатков, кроме, естественно, сложностей при их возведении и расходов на приобретение материалов.

Конструкция и её отличительные черты

Принцип устройства колпаковых печей достаточно простой и заключается в том, что нижний ярус конструкции и очаг совмещаются в общее пространство. Его и называют колпаком, внутри которого осуществляется циркуляция раскалённых газов.

Самые лёгкие раскалённые газы, которые образуются при сгорании топлива, поднимаются кверху колпака. Там они будут находиться до тех пор, пока всё их тепло не перейдёт кирпичным стенкам кладки.

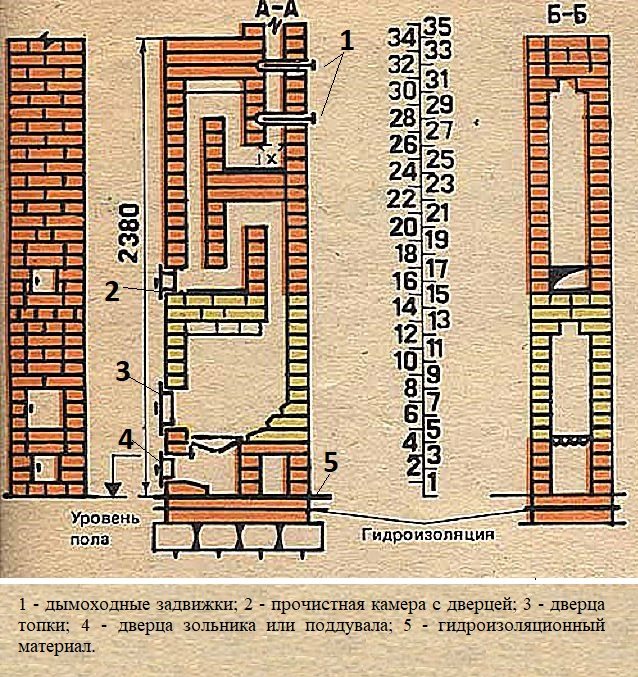

Стандартная конструкция колпаковой печи

При остывании они становятся тяжёлыми и опускаются вниз. На их место «приходят» следующие горячие газы, и такой круговорот происходит до тех пор, пока в очаге горит топливо. Таким образом, горячий воздух всегда находится под своеобразным колпаком, пока кирпич не заберёт на себя всё тепло. Он не сможет выйти пока полностью не остынет и не станет тяжёлым, чтобы опуститься вниз.

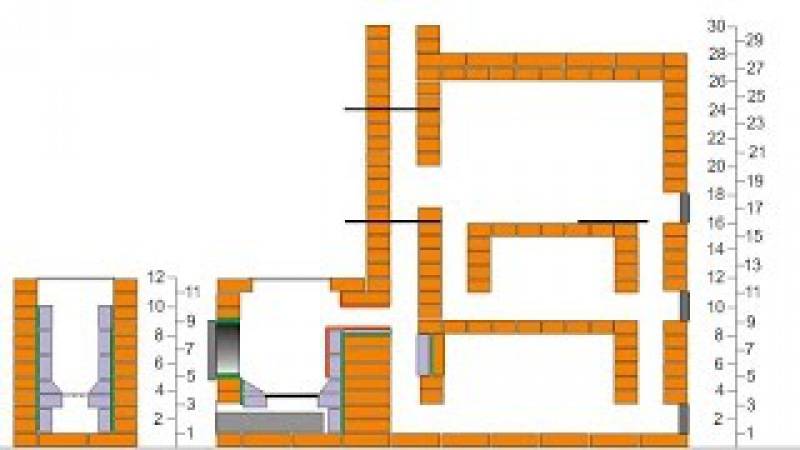

Особенности конструкции колпаковых печей

Для того чтобы понять как действует такая печь, мы можем рассмотреть вариант со стеклянной ёмкостью, когда в ней горячий дым не может никуда выйти и постепенно опускается вниз при охлаждении.

Но необходимо знать, что остывший газ, который снижается книзу, не холодный в прямом смысле этого слова. Он имеет температуру более 200°С, а температура горения твёрдого топлива около 800°С, поэтому и воздух, поднимающийся вверх, будет такой же горячий. Остывая, газ опускается к выпускным каналам, которые расположены внизу печной кладки. А затем он поступает в следующий колпак, находящийся над первым. И если для этого колпака газ был достаточно холодными, то для верхнего он будет раскалённым и поэтому опять поднимется в самый верх. Там они также нагреют материал стенок печи. После остывания опустятся вниз, как и в первом случае, но уже с температурой около 130°С.

Вот и весь процесс работы печи, но, как и у каждого эффективного устройства, здесь присутствует небольшой нюанс, который называется «сухой щелью». Она представляет собой проём, расположенный вертикально в печи шириной около 2–3 сантиметров, который совмещает топку с нижним колпаком от самого пола до конечной точки камеры. Благодаря сухой щели тяжёлый холодный воздух напрямую может выйти в трубу, не перемешиваясь с поднимающимся горячим газом и не уменьшая эффективности сгорания твёрдого топлива.

Сухой шов в кладке колпаковой печи

Банная печь имеет такой же принцип работы, как и отопительная, но по своей конструкции немного отличается.

• Нижний колпак оснащён специальным металлическим противнем с камнями.
• Есть доступ для поступления воды и специальные отверстия для выхода раскалённого пара.
• Печь имеет более толстые наружные стенки, которые дают возможность камням максимально нагреваться, а само помещение не перегревается.
• Колпак имеет контур для нагрева воды в моечной комнате.

Камни подогреваются двумя методами:

• Непосредственно от раскалённых газов.
• В стальном закрытом поддоне.

Так как камни располагаются вверху первого колпака и поэтому они прогреваются до максимальной температуры. Это происходит за счёт того, что раскалённый воздух «обволакивает» камни со всех сторон одновременно.

Для такой печи лучше всего приобретать округлые обтекаемые камни. Такая форма будет отлично справляться с нагревом воздуха.

При возможности к камням можно добавить 1/3 часть чугунных чушек.

Расчёт основных параметров

Для того чтобы правильно построить печь Кузнецова необходимо точно соблюдать разработанную специалистами схему. Мастера, которые имеют большой опыт работы в строительстве таких печей, рекомендуют перед тем, как начать капитальную кладку потренироваться положить её «насухо», если вы делаете это в первый раз.

Если печь будет возводиться на стадии строительства самого дома, то необходимо составлять проект таким образом, чтобы она смогла отапливать сразу несколько помещений.

Фундамент для печи должен быть качественным и иметь обязательно гидроизоляционный слой. Также необходимо учесть, что фундамент дома не должен переходить в основу для печи. Эта конструкция должна иметь собственный фундамент, дающий свою усадку.

Бетонное основание должно быть больше размеров печи примерно на 10 сантиметров со всех сторон. Степень его заглубления будет зависеть от высоты конструкции и грунтового состава, где будет строиться печь. Обычно глубина котлована составляет от 40 до 60 сантиметров. На дно укладывается подушка из песка для гидроизоляции и слой щебня для упрочения постройки. Для формирования боковых стенок устанавливают опалубку из досок.

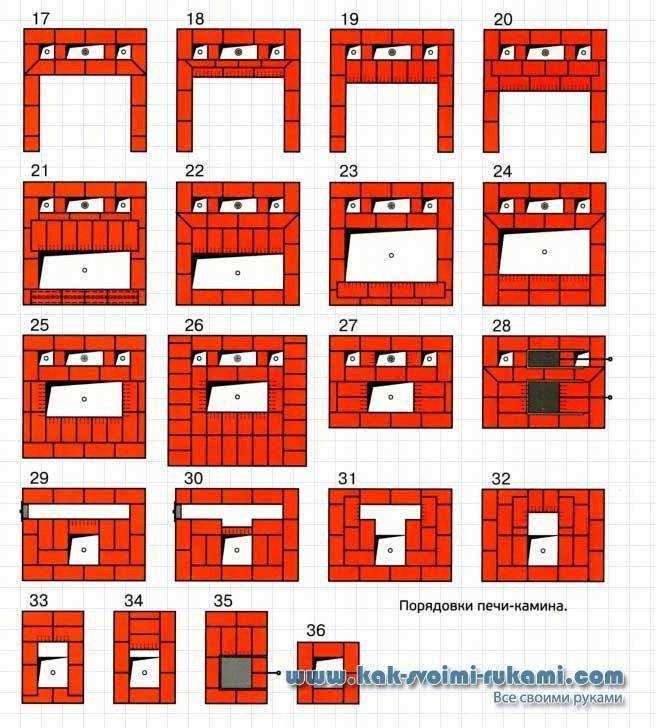

Схема порядовки колпаковой печи ОВИК-9

Глубина топки 450х470 мм с сухим швом для расширения кирпича в 2–3 см. Если топочная необходима больших размеров 510х530 мм, то задняя стенка выкладывается не в ½ кирпича, как показано в порядовке, а в ¼ кирпича.

Необходимые материалы и инструменты

Для строительства печи нам понадобится достаточно большое количество материалов и инструментов. Данный список не учитывает устройство фундамента и дымохода.

Инструменты

• Кельма.
• Отвес и строительный уровень.
• Ёмкость для замеса раствора.
• Шпатели.
• Уголок строительный.
• Перфоратор.
• Болгарка.
• Насадка миксер.

Подготовительные работы перед сборкой печи

Перед тем как начать возводить печь необходимо подробно изучить план помещения, где будет стоять печь. Так как она весит достаточно много, фундамент должен быть хорошо укреплён.

Следующая информация поможет правильно и качественно построить печь, чтобы избежать проблем при её дальнейшей эксплуатации.

• Колпак и очаг должны совмещаться сухим швом — размер 2–3 сантиметра. Он необходим для правильного перемещения потоков воздуха. Насыщенные парами воды тяжёлые газы будут перемещаться в очаге, и создавать определённую вибрацию, повышая качество сгорания дров.
• Нельзя объединять топочную с колпаком, так как дрова должны сгорать в определённом объёме. Только так сможет создаваться максимально высокая температура.
• Над топочной камерой должен быть устроен катализатор из огнеупорных кирпичей в виде решётки. Здесь они раскаляются до максимума и дожигают то, что сгорело в очаге.

Если печь будет строиться в деревянном доме, то очень важно оградить стены от сильного перегревания. Для этого на стыках стен и самой печи рекомендуют установить прокладки из огнеупорного материала.

Также на стыках печи зазоры, которые будут заполнены огнеупорным материалом, нужны для свободного хода расширения кладки во время её нагревания. Иначе раствор на швах будет давать трещины, и печь будет деформироваться.

Полезные советы мастерам перед началом работы

• Огнеупорная защита внутри печи должна располагаться таким образом, как — будто она зависла в воздухе. То есть она не должна соприкасаться со стенками печи.
• Внутреннюю кладку необходимо устанавливать на ребро. Внешняя кладка делается на усмотрение мастера.
• Проволока нужна для усиления кирпичной связки. Поэтому через каждые 2–3 ряда необходимо её прокладывать, чтобы печь была более прочной и устойчивой.
• После полного высыхания раствора стенки печи надо обработать специальным огнеупорным веществом.
• Пробная растопка должна осуществляться с минимальной возможной температуры, с поэтапным прибавлением жара.

Строительство колпаковой печи своими руками

Возведение печи мы будем начинать с фундамента, так как именно он является её основой и одним из главных элементов обеспечения прочностных характеристик конструкции.

1. Выкапываем прямоугольную яму, глубиной около 1 метра (размеры: ширина 1 м, длина 1,5 метра).
2. На дно насыпаем песок слоем около 15 см и оставляем на несколько дней для усадки.
3. Делаем опалубку из досок или других ненужных деревянных изделий.
4. Кладём нетолстый металлический прут для армирования бетона.
5. Медленно заливаем бетон, периодически удаляя из него пузырьки воздуха с помощью обычной лопаты или небольшого бетонного вибратора. В результате у нас должна получиться ровная гладкая плита. Фундамент на 2 кирпича не должен доходить до уровня пола.

   Устройство фундамента для печи

Оставляем бетон застывать на несколько недель, так как чем дольше выстаивается фундамент, тем он будет прочнее и надёжнее.

Пошаговая инструкция по кладке печи Кузнецова своими руками — порядовка (фото)

1. Выкладываем первый ряд кирпича. Он должен быть идеально ровным, так как является прочной основой для будущей порядовки. Толщину швов делаем около 5 мм. Проверяем правильность углов. На эту кладку у нас уйдёт 20 кирпичей.

   Выкладываем первый ряд кирпича для печи

2. Начинаем создавать камеру поддувала и нижний колпак. Для того чтобы можно было очистить его основание после окончания кладки, мы ставим две половинки кирпича, выступающие из основного ряда, и не садим их на раствор. Устанавливаем дверцу поддувала и временно подпираем кирпичами.

   Кладём второй ряд печи

3. Кладём 3 ряд по чертежу. В период кладки плотно закрепляем дверцу поддувала.

   Укладка третьего ряда

4. Выкладываем частично 4 ряд из шамотного кирпича. Из него создаём боковые стенки топочной и торцевую стенку. Дверцу поддувала перекрываем 2 обычными кирпичами, немного выпускаем их над ней и стёсываем наискось. Также с торца поддувала кладём 2 обтёсанных кирпича. Между двумя видами кирпичей мы оставляем пятимиллиметровый зазор. Для этого мы кладём между ними простой пятимиллиметровый гофрокартон. В будущем он просто выгорит и останется необходимое нам тепловое отверстие. Такие щели мы должны будем делать и в других рядах, где будут стыковаться два вида кирпичей.
5. Продолжаем кладку 4 ряда. После того как мы укладываем кирпичи сбоку над дверцей поддувала, перекрываем середину двери огнеупорным и обычным кирпичом, обтёсанным с обеих сторон сбоку. Нам надо будет взять 1 обычный и 1 шамотный кирпич.

   Укладка четвёртого ряда

6. С пятого ряда мы создаём топливную камеру. Срезаем наискось кирпич и кладём переднюю стенку очага. Внутреннее пространство топочной между кладкой должно быть аналогично размеру колосника, чтобы он легко встал в кирпичный прямоугольник и на выступающие на 10 -15 мм кирпичики предыдущего ряда. Между стенками и решёткой делаем пятимиллиметровый зазор. За топкой, где располагается первый колпак, создаём канал в ½ кирпича для соединения двух колпаков. Нам понадобится 12 и ½ красного и 4 огнеупорных кирпича. Здесь же на выпирающие кирпичи предыдущего ряда выкладываем колосник (не закрепляем раствором). Отверстия засыпаем песком.

   Укладываем пятый ряд

7. На шестом ряду мы устанавливаем дверцу камеры сгорания. Отверстия между кирпичами и дверцей заполняем асбестом.

   Укладка шестого ряда

8. Кладём следующий ряд. При кладке торцевой стенки топочной с левой стороны делаем зазор в 2–3 см, который и будет служить сухим швом. Используем 12 обычных и 3 огнеупорных кирпича.

   Укладка седьмого ряда

9. Восьмой ряд кладём по чертежу, используя 12 керамических и 3 огнеупорных кирпича.

   Укладка восьмого ряда

10. В 9 ряду мы делаем стенки очага, а между ним и колпаком снизу создаём проход, куда будут уходить продукты сгорания. Боковые стенки мы делаем ниже остальной кладки на десять миллиметров. Кирпичи, которые мы кладём над топкой, немного сдвигаем, чтобы перекрыть небольшую часть её обрамления. Перед этим стёсываем кирпичи наискось и так создаём «выемку», в которую будем укладывать основной центральный кирпич. Используем 12 обычных и 2 с половиной огнеупорного кирпича.
11. Здесь же между фасадными боковыми кирпичами, которые находятся над дверцей камеры, кладём центрирующий кирпич, накрывающий ободок дверцы. Перед этим стёсываем его наискось. Боковую часть камеры слева накрываем полоской из асбеста 10 мм. Она выровняет весь 9 ряд.

    Укладка девятого ряда

12. На кирпичи десятого ряда, которые накрыты огнеупорным асбестом, на «сухую» кладём обычный кирпич. В кладке, которая обрамляет топочную, делаем маленький десятимиллиметровый вырез, на котором будет лежать варочная панель. Между плитой и кирпичом со всех сторон мы оставляем щель в 5 мм для нагрева металла. Шамотный кирпич, который укладываем спереди и справа топки, стёсываем наискось. Делаем небольшой десятимиллиметровый зазор между плитой и кладкой.
13. После того как мы выложили 10 ряд, на проёмы в кладке мы помещаем бечёвку из асбеста, которая пропитана смесью глины. Сверху кладём панель. Все отверстия между ней и кирпичами засыпаем песком.

    Укладываем десятый ряд

14. На 11 ряду мы начинаем создавать стенки камеры для приготовления еды и устанавливать рамку с дверцами. Между стальной рамой и кладкой делаем щель в 5 мм. Для формирования рамы мы обматываем её огнеупорной верёвкой.

    Укладываем одиннадцатый ряд

15. Выкладываем 12 ряд по чертежу из 11 керамических кирпичей.

    Укладываем двенадцатый ряд

16. На 13 ряду мы продолжаем формировать камеру и боковые каналы.

    Укладываем 13 ряд

17. Выкладываем 14 ряд строго по чертежу.

    Укладываем 14 ряд

18. Кладём 15 ряд в два подхода. Сначала стенки камеры и каналов мы поднимаем на уровень стальной рамы дверцы, а затем создаём для неё перемычку. На этот ряд мы помещаем металлический лист 600х550 мм и делаем в нём вырез для вытяжки. Для прочности мы сверху листа кладём 4 железных уголка и 1 полоску.

    Укладка 15 ряда

19. На уголки 16 ряда и полоску мы кладём обычный кирпич как указано на чертеже. Оставляем открытыми проёмы каналов. На кирпичах, которые обрамляют ближний канал и для вытяжки перед кладкой мы делаем отверстия для задвижек дымохода. Делаем в кладке щель в 5 мм.
20. Здесь же на площадке с проёмами мы ставим 2 задвижки.

    Укладываем 16 ряд

21. На следующем ряду очаг для приготовления еды и задвижки мы перекрываем керамическим кирпичом, чтобы отводные каналы были открытыми.

    Укладываем 17 ряд

22. Далее мы формируем второй колпак. Для этого без раствора устанавливаем две половинки кирпича, которые поднимаем выше главной кладки. Это необходимо для того чтобы затем можно было почистить основание печного колпака. После окончания кладки мы закрепляем эти кирпичи раствором.

    Кладём 18 ряд

23. Кладём 19 ряд по чертежу из 12 с половиной красных кирпичей.

    Кладём 19 ряд

24. Выкладываем 20 ряд по чертежу из 13 с половиной красных кирпичей.

    Кладём 20 ряд

25. Выкладываем 21 ряд по чертежу из 14 кирпичей.

    Кладём 21 ряд

26. Далее мы кладём большой участок печи по указанному чертежу с чередованием рядов. Так мы выкладываем 22, 24 и 26 ряд по 14 кирпичей каждый.

    Выкладываем 26 ряд

27. Выкладываем 23 и 25 ряд таким же образом.

    Выкладываем 25 ряд

28. Для 27 ряда нам понадобится 14 кирпичей, но их размещение на кладке немного отличается от предыдущих. Здесь мы готовим основу для следующих практически сплошных поверхностей.

    Кладём 27 ряд

29. На 28 ряду в кладке, которая обрамляет дымоходный канал, мы делаем вырезы в 10 мм для монтажа главной задвижки дымохода. Делая проёмы, мы регулярно прикладываем задвижку, чтобы она располагалась в 5 мм от стенок печи и свободно вставала в сделанный нами зазор.

    Кладём 28 ряд

30. Здесь же в проём на раствор мы устанавливаем и саму задвижку
31. На 29 ряд мы берём 19 обычных кирпичей и практически полностью перекрываем поверхность конструкции. Оставляем нетронутым только отверстие дымохода с задвижкой.

    Кладём 29 ряд

32. На 30 ряду мы также практически полностью перекрываем поверхность печи по схеме.

    Кладём 30 ряд

33. На 31 ряду мы закладываем основание трубы в 1 кирпич. Размер её должен соответствовать сечению дымохода. Кладка осуществляется из 5 кирпичей.

    Кладём 31 ряд

34. Затем создаём трубу дымохода. Для каждого ряда нам надо по 5 керамических кирпичей. Печь построена. Теперь она должна выстояться до полно высыхания раствора.

    Выкладываем дымоходную трубу нужной высоты

Особенности эксплуатации

Отличие печей Кузнецова в том, что они не требуют особенного ухода и очень просты в эксплуатации. Для них достаточно только заготавливать соответствующее сухое твёрдое топливо (дрова) в нужном количестве.

Так как КПД колпаковой печи очень высокое, то расход дров будет намного меньшим, чем в обычных печах, к которым мы привыкли.

В колпаковых печах практически не образуется сажа, так как она уходит на вторичное сгорание и прирост тепловой энергии.

• Перед началом эксплуатации печи её необходимо хорошо просушить. Для этого её надо протопить 2 раза в сутки по одному — полтора часа небольшим количеством топлива. Дверца поддувальной и топочной должна быть открытой.
• Не рекомендуют использовать для растопки щепки и картон в больших объёмах. Только на небольшое время они дадут максимальную температуру, что повлечёт за собой растрескивание кирпичей.
• Для растопки печи лучше всего использовать бумагу, лучины или бересту. Это позволит убрать холодный воздух из трубы дымохода, создать необходимую тягу и получить температуру горения дров около 350°С. Зимой, если печь длительное время не использовалась, то растопку рекомендуют проводить при открытой «летней» задвижке.
• После начала горения в камеру топки надо положить дрова для того, чтобы получить максимальную рабочую температуру 800–900°С.

Колпаковые печи практически не нуждаются в чистке, а если возникает необходимость, то лучше всего обратиться за помощью к профессионалам печникам. Они быстро и качественно очистят дымоход, топочную, колосниковую решётку и другие элементы печи.

Видео: строим печь Кузнецова своими руками

Следуя подробной инструкции и разработанной схеме, вы сможете самостоятельно построить удобную и функциональную печь Кузнецова в своём доме. Правильно подобранная схема модели сможет украсить собой дизайн любого интерьера помещения, а также будет полностью выполнять возложенные на неё функции — отапливать дом и служить кухней для приготовления пищи.

• Автор: admin
• Распечатать

Оцените статью:

(10 голосов, среднее: 3.6 из 5)

Поделитесь с друзьями!

Отопительные печи Кузнецова — чертежи, порядовка колпаковой банной кирпичной печи своими руками, фото и видео

Содержание:

1. Особенности печи Кузнецова

2. Печи Кузнецова: чертежи и их разнообразие

3. Строительство печи Кузнецова своими руками

4. Основные правила создания отопительной печи

5. Порядовка печи Кузнецова

6. Материалы для строительства кирпичной печи

7. Образцы порядовки

Печники, которые занимаются своим делом профессионально, считают, что отопительные печи Кузнецова чертежи которых мы рассмотрим в этой статье, заслуженно получили признание. Их создатель И. В. Кузнецов всю свою трудовую деятельность, которая началась в 1962 году, посвятил любимому занятию, а именно проектированию новых конструкций и их совершенствованию.

Известность пришла к проектировщику в результате многочисленных положительных отзывов клиентов и заказчиков. Сейчас Кузнецов имеет команду единомышленников и собственный интернет сайт, на котором представлены различные варианты конструкционных решений, разработанные им лично по особенной технологии.

Печь Кузнецова своими руками можно устанавливать в современных жилых строениях. Ее конструкционные решения позволяют не только качественно обогревать помещения, но и своим внешним видом придавать интерьеру особенность и неповторимость, в чем можно убедиться, посмотрев на предоставленное фото.

Разрабатывая новые теплоагрегаты, Кузнецов стремился к улучшению главного показателя их работоспособности – эффективному обогреву. В зависимости от назначения конструкций для них улучшались определенные показатели. В одних моделях модернизировалась топка, в других повышалось теплосбережение, а в третьих добавлялось оборудование, о чем свидетельствуют на печи Кузнецова чертежи.

Доказательством высокого качества конструкций является известность теплоагрегатов, их востребованность и многолетняя эксплуатация.

Некоторые домовладельцы, зная, что печи отопительные кирпичные Кузнецова имеют многочисленные положительные отзывы, принимают решение сделать их самостоятельно.

Такую работу можно выполнить своими руками, но при условии, что владелец дома будет пользоваться порядовками отопительных печей из кирпича и использовать только рекомендуемые качественные материалы.

Особенности печи Кузнецова

Поскольку главной целью разработок Кузнецова являлась эффективность и продуктивность (он работал над повышением значения КПД), для этого требовался принципиально новый и совершенный подход.

Если посмотреть на печи Кузнецова чертежи, каждый профессионал видит, что наиболее грамотно им продумана система внутреннего движения газов. В результате благодаря конструкционному решению горячий воздух более продолжительное время задерживается в агрегате и сохраняет тепло, а остывшие воздушные массы быстро улетают в дымоход по специальному углублению.

Такие печи получили название «колпаковые». Внутри их объединяют очаг и нижнюю часть, создавая подобие колпака. Его функциональное назначение заключается в разделении газов на холодные и горячие. Последние из них поднимаются в колпак и, задержавшись в нем, концентрируют тепло. Температура горения в таких агрегатах получается более высокой, а их КПД равен 95%. О том, насколько эффективней функционирование разработанных Кузнецовым конструкций, говорит тот факт, что у традиционной русской печи этот показатель составляет 25−40%. Читайте также: «Печь с лежанкой: порядовка».

Из вышесказанного следует вывод: система свободного передвижения газов, созданная этим мастером, более естественна, она оптимизирует работу устройства и равномерный обогрев. Кроме этого минимизируется образование сажи.

Помимо этих преимуществ у печей Кузнецова имеются и другие положительные моменты:

• горение происходит без сажи и дыма;
• прогревание отличается большей равномерностью;
• лучшая отдача тепла;
• необходимость очистки меньше в десятки раз;
• экономичность;
• имеется больше места для размещения стального нагревательного элемента;
• низкий уровень теплопотерь;
• стойкость к появлению трещин;
• возможность менять форму и дизайн конструкции.

Печи Кузнецова: чертежи и их разнообразие

Совет: Используйте наши строительные калькуляторы онлайн, и вы выполните расчеты строительных материалов или конструкций быстро и точно.

Кузнецовым на протяжении не одного десятка лет разработано много проектов печей самого разного назначения. Построить некоторые из них можно самостоятельно. Для этого потребуются чертежи и порядовки печей Кузнецова.

Бытовые печи в зависимости от главного назначения подразделяют на:

• варочные конструкции для приготовления пищи;
• отопительные агрегаты для обогрева жилых помещений;
• устройства для бань;
• уличные комплексы и простые барбекю;
• хлебные печи, которые часто совмещают с варочными конструкциями — отопительно варочная печь;
• камины, выполняющие больше эстетическую функцию.

Имеется возможность создавать смешанные модели печей, которые выполняют несколько назначений. В качестве примера можно привести популярные среди потребителей отопительно-варочные конструкции.

Строительство печи Кузнецова своими руками

До того как сделать один из отопительных приборов, необходимо определиться с его назначением. Кузнецовым было создано более 150 чертежей бытовых агрегатов (прочитайте также: «Схемы и чертежи печей из кирпича — правильная кладка»). Сделать выбор среди разнообразия моделей не составит труда. Когда создаются печи Кузнецова — порядовка необходима. В данном случае в качестве примера приведен простой вариант теплоагрегата.

Последовательность действий следующая:

1. Сначала изучают план помещения, где планируется установка отопительного прибора. В том случае, когда дом не возведен, необходимо обеспечить равномерный обогрев всех комнат. В готовое здание встраивать теплоагрегат нежелательно, но при необходимости можно. Но при этом следует принять во внимание расположение несущих конструкций и балок при обустройстве дымохода.
2. Затем подготавливают фундамент для отопительного устройства. Его создают из бетона, при этом ширина должна на 10 сантиметров превышать размер прибора. Желательно проектировать фундамент под печь на стадии планирования дома.

Основные правила создания отопительной печи

1. Чтобы сделать печи Кузнецова порядовки (схемы кладки) следует распечатать заранее.
2. Расположенная внутри печи огнеупорная оболочка должна быть свободной со всех сторон, поскольку в процессе нагрева кирпич расширяется.
3. Внутренняя огнеупорная кладка в случае использования шамотного кирпича выполняется всегда на ребро. Если кирпичи изготовлены из глины, на внутренних стенках и на столбиках, их укладывают на усмотрение печника.
4. Для усиления связки через каждые два кирпичных ряда прокладывают проволоку.
5. Когда создается печь Кузнецова – порядовка печей из кирпича для дома предусматривает, что различные элементы (например, дверцы) устанавливают таким образом, чтобы оставалось место на расширение. Между кирпичом и элементом из металла размещают специальную прокладку.
6. После завершения строительства конструкции из кирпича ее следует обработать огнеупорным составом.
7. Первую растопку начинают с минимальной температуры и в дальнейшем ее постепенно повышают.

Порядовка печи Кузнецова

Выложить отопительную конструкцию самостоятельно задача вполне решаемая, но потребуется порядовка банной печи Кузнецова или другого вида теплоагрегата. Принцип работы отопительного прибора не настолько сложен, что его невозможно понять.

Для создания качественного теплоагрегата, вне зависимости колпаковый вариант или печь Кузнецова для бани порядовка потребуется, как и общий чертеж. Что представляет собой порядовка? Это комплект чертежей, на которых схематически изображено пошаговое строительство печи своими руками, подробно по каждому ряду кирпичей. Никакие изменения в них вносить не следует.

Материалы для строительства кирпичной печи

1. Шамотный кирпич для внутренней кладки. Посчитать его количество можно согласно порядовке. Для простой конструкции его потребуется немного.
2. Глиняный кирпич для наружной кладки, когда создаются, в том числе колпаковые печи Кузнецова – порядовка поможет узнать его количество. Желательно приобрести изделия марки М150.
3. Глина в количестве 100-150 килограммов. Необходимо, чтобы она была хорошего качества. В противном случае при первом же обжиге готовой конструкции раствор растрескается.
4. Очищенный песок. Его потребуется в 2 раза больше, чем глины. В продаже имеются готовые глинопесчаные смеси. Их нужно на 500 кирпичей примерно 0,2 м³.
5. Металлическая фурнитура – колосник, топочная и поддувальная дверки, 2 стальных уголка, 5 метров проволоки.

Образцы порядовки

В этой статье рассматривается колпаковая печь Кузнецова порядовка, а конкретнее один из ее вариантов. Каждый ряд следует выкладывать в пронумерованном порядке в полном соответствии с изображениями. Эта печь отличается несложным выполнением и является универсальным решением для бытового пользования.

Аналогично, когда имеется на печи Кузнецова для бани порядовка – кладку можно выполнить самостоятельно. После того как впервые завершена работа по созданию отопительного агрегата, каждому исполнителю становится понятно, что это несложно и вполне выполнимо.

В следующий раз без проблем удастся сделать более сложную конструкцию. Это может быть даже двухколпаковая печь Кузнецова — порядовка одного из вариантов создания которой в качестве примера имеется на сайте. Возможно, в дальнейшем появится желание воплотить в реальность один из многочисленных проектов великого мастера.

Видео поэтапного строительства печи Кузнецова по чертежам:

двухколпаковая кладка своими руками схема, чертежи

Печь Кузнецова устанавливается в банях, дачах, домах, используется для обогрева гаража, мастерской. Разновидности конструкций выполняются в виде русской печи, камина, открытого очага – все варианты заслуживают внимания пользователей.

Содержание

1. История создания колпаковой печи
2. Достоинства и недостатки
3. Особенности конструкций Кузнецова И.В.
4. Двойная колпаковая печь
5. Отопительно-варочный вариант
6. Характеристики устройства
7. Как сложить печь Кузнецова И.В.
8. Расчет купольных отопительных приборов
9. Показатели эффективности колпакового метода
10. Конструкции печей для малоэтажных домов
11. Схема заказа и материалы для строительства

История колпаковой печи

Печь Кузнецова

В начале 60-х годов талантливый умелец начал искать решение, как получить большую тепловую мощность при малом количестве топлива. Спустя более полувека печи Кузнецова стали самыми эффективными. Первое сооружение было построено сразу после начала исследований. С тех пор уникальная разработка неоднократно модернизировалась как нагревательный прибор и устройство для приготовления горячей пищи.

Команда дизайнеров-единомышленников провела более полутора сотен исследований. В них приняли участие инженер И. С. Подгородников, русский профессор В. Е. Грум-Гржимайло. Разработки охватили весь модельный ряд бытовых печных устройств. В результате КПД современных печей Кузнецова достигает 80 — 94 %. Дизайн известен своими положительными характеристиками и хорошими отзывами пользователей.

Тяга в топке осуществляется за счет пустот внутри

Коэффициент полезного действия превышает КПД традиционных печей, у которых он находится в пределах 70 — 85%. В конструкциях Кузнецова сажа выгорает полностью, поэтому период между двумя соседними чистками оценивается в 3-4 года.

Преимущества моделей изобретателя:

• тяга осуществляется за счет пустот внутри (шапки), а не швеллеров, поэтому уходит меньше кирпича;
• печи работают на любом топливе, не только на дровах;
• использование короткого дымового канала также позволяет сэкономить на обустройстве;
• происходит равномерный теплообмен в течение суток;
• есть возможность обогрева нескольких уровней дома от одного прибора;
• В конструкцию заведены контуры ГВС и пароводяного отопления, она совмещена с варочной поверхностью, лежанкой, духовкой, камином.

Выполняется сложная кладка, которую необходимо полностью освоить перед началом строительства. Печи этой категории имеют значительный вес, массивны, поэтому необходим прочный фундамент.

Особенности конструкций Кузнецов И.В.

Работа основана на эффекте естественного движения газов. Название колоколов они получили из-за больших пустот внутри в виде перевернутых колоколов. Полости располагаются вертикально, горизонтально или одна над другой.

Нагретый дым поднимается вверх, задерживается в куполе и после постепенного остывания опускается. Вся тепловая энергия передается кирпичной кладке, так как время контакта увеличивается за счет удержания горячего воздуха. Стенки вытяжки прогреваются равномерно, под ними располагается один или несколько источников тепла. Ограниченная полость создает эффект «вида».

Конструктор в процессе экспериментальных исследований усовершенствовал топку печи, модернизировал процесс теплоснабжения, изменил тип оборудования. В результате устройство было усовершенствовано, печь имеет высокую надежность, качество, отличается безупречным внешним видом.

Колпаковая печь с двойным колпаком

Колпаковая печь с двойным колпаком

Чаще встречаются модели с двумя полыми контейнерами. Внизу топки находится камера с высокой температурой для дожигания газов, которые делятся на охлажденные и горячие. Первые сбрасываются в трубу, нагретые остаются в колпаке, при этом теплообменник не охлаждается.

После растопки раскаленный дым поднимается под свод, где и остается, пока не остынет. Топливо выгорает, новые нагретые порции, поднимаясь, вытесняют уже остывшие. Охлажденная масса поступает в вертикальный канал, ведущий их к верхнему куполу. Ситуация охлаждения и вытеснения повторяется в верхней полости, но отработанный дым уже выбрасывается в дымоход.

Требуется защита от конденсата на стенках дымового канала, так как через них проходит холодный воздух, отдавший тепло кладке. Используется изоляция дымохода.

Опция отопительно-варочная

Печь отопительно-варочная

Сложные агрегаты популярны благодаря своей расширенной функциональности. Несмотря на многозадачность, такие устройства работают по принципу распределения горячего воздуха на разные потоки. В конструкции есть не только варочная поверхность, но и встроенная духовка для запекания. Варить и запекать можно через короткое время после растопки. Над нишей, где стоит варочная плита, устраивают полки для сушки.

Колпак принимает и удаляет газы со своего дна. Оставление клапана открытым не повлияет на эффективность нагрева, так как воздух долго остается в полости и выделяет энергию. Отходы после сгорания беспрепятственно вытекают из печи. Такое устройство эффективно, если для высокой трубы мало места.

Характеристики устройства

В конструкции отсутствуют узкие каналы, колпаковая печь отличается меньшим сопротивлением нагретому потоку, поэтому дымоходы делаются короче.

Причины эффективности:

• два колпака способствуют равномерному прогреву газовых и кирпичных поверхностей;
• горячий дым долго сохраняется, что дает наибольший нагрев, аккумулирует тепло;
• сбор продуктов сгорания топлива в одном месте снижает вероятность образования копоти в дымоходе.

Водяной теплообменник размещен в колпаке, поэтому производительность печи увеличивается, а КПД увеличивается. Соорудить двухколпаковую конструкцию с соблюдением всех норм не так-то просто, мастер должен соблюдать порядок печи Кузнецова и класть кирпичи строго по плану каждого ряда.

Как сложить печь Кузнецов И.В.

Фундамент печи

Фундамент печи лучше планировать в период проектирования дома. Размеры фундамента должны превышать размеры печи на 15 см с каждой стороны; он не связан с фундаментом жилого дома.

При размещении источника тепла вдоль стены фундамент печи удаляют от фундамента дома на 6 см, а между ними делают зазор, засыпанный песком. Бетонная конструкция изолируется от влаги грунта рулонными материалами.

Кирпич также уложен на трехслойный утеплитель с рубероидом. Продумайте расположение дымохода так, чтобы соблюдались условия безопасности внутри помещения, при проходе через потолок и при установке на крышу.

Нагрев испытывают через сутки после окончания укладки.

Расчет купольных отопительных устройств

Проектирование включает методы подбора внутренней арматуры и оборудования для получения эффективной тяги, повышения теплоотдачи без потерь. Теплопотери помещения рассчитывают по объему, затем полученное значение умножают на 21. Это средние потери на 1 куб. Мощность печи должна быть на 15% выше

Если проекты не устраивают пользователя, он может составить проект самостоятельно, взяв за основу общие правила строительства колокольных конструкций. Определяет наружные размеры отопительной конструкции, результат делит на 300. Число означает тепловую мощность, которую может отдать квадрат наружной стены печи. Получите необходимую квадратуру стен над решетками.

Показатели эффективности колпакового метода

Печь необходимо топить два раза в день.

Печи необходимо топить два раза в день, чтобы создать комфортный микроклимат в помещении. Средний расход бревен на отопление 100 квадратных метров площади составляет 16 — 17 кг в сутки. Скептики утверждают, что длительное удержание дыма приводит к ослаблению тяги в дымоходе, но это не так:

• Дымовой вакуум в полости колпака имеет значение 0,18 гПа, что считается нормальным показателем по отношению к атмосферному давлению и создает условия для естественной конвекции.
• Открытая дверца нагнетательной камеры способствует герметизации воздуха, которым замещаются разреженные потоки в колпаке.
• Труба дымоотводная — это труба для выхлопных газов, благодаря регулируемой длине обеспечивает высокую скорость движения.

Колпак размещен за камерой сгорания, из-за этого нагретый дым сразу движется в него, не охлаждаясь в коротком проходе.

Печные конструкции для малоэтажного строительства

Каминные печи применяются для повышения температуры в помещении и как декоративный элемент.

Чаще всего для обогрева дома используют отопительные печи. Они совмещены с плитой для приготовления горячей пищи и печью для выпечки хлеба.

Существуют разновидности сауны, которые нагревают парилку, раздевалку и помывочную.

Уличные варианты выполнены в виде комплекса с мангалом, мангалом, казаном для приготовления пищи на открытом пространстве.

Помещения представлены печами-каминами и отдельными открытыми очагами. Они используются для повышения температуры в помещении и в качестве декоративного элемента.

Заказать схему и материалы для строительства

Заказать печь Кузнецова

Используются огнеупорные шамотные кирпичи, которые укладываются на глиняный раствор. Не рекомендуется использовать обычную цементно-песчаную смесь. Нельзя брать силикатный кирпич для кладки.

На первый ряд устанавливают уголки, а со второго начинают делать дымовые каналы, формируют поддувал и зольник. Кирпич уложен в шахматном порядке, шов 6 мм. Установите внутренние стенки на высоту в три ряда.

Решетки укладывают с 5-го ряда, делая зазоры 7 мм до стен. Установлены печные дверцы, топка отделана шамотным кирпичом. До 16-го ряда кладку ведут аналогично предыдущей схеме, а с 17-го ряда формируют полость шапки, затем над первым обустраивают второй отсек.

С 21 ряда кладут нахлест по цоколям, делают проходы вдоль стен с двух сторон. Работы ведутся по порядковой схеме до 26 ряда, затем верх цоколя закрывается кирпичной кладкой.

Самодельный нагреватель массы (форум по ракетным нагревателям на permies)

Уже второй год я использую нагреватель массы, и я до сих пор поражаюсь тому, насколько он хорош! Тепло — это совсем другое тепло. С открытой дверцей вы по-прежнему чувствуете себя совершенно согретым низким инфракрасным излучением. Похоже, 1 бревна нам хватит на 3 года! Сейчас мы в Техасе, поэтому зимы не холодные. Тем не менее, старая дровяная печь каждую зиму использовала 1-2 связки дров. Я просто складываю от 4 до 7 маленьких деревянных палочек и зажигаю их, и в нашем доме тепло 24 часа; даже если на улице +20. Это такой отличный обогреватель, что я хотел поделиться тем, что я сделал, чтобы сделать его. Стоимость составила около 600 долларов. Если бы мне пришлось делать это снова, я бы использовал смесь нашей глины с песком в соотношении, которое дает 30% глины, и полностью исключил огнеупорный цемент. Черт, я мог бы даже пропустить кирпич!

В таком климате, как наш, где в один день может быть 20, а в другой — 60, настоящая хитрость заключается в том, чтобы топить печь нужным количеством дров и не топить за день до того, как она станет теплой; если, конечно, вы не возражаете открыть окна и двери на следующий день

При запуске печи иногда появляется небольшой дым, если я сначала не зажгу бумагу и не начну сквозняк. Как только печь нагревается, из трубы не выходит ничего жизнеспособного, в настоящие холодные дни вы можете увидеть пар. Горячий кирпич и изолированная вторичная камера сгорания обеспечивают очень полное сгорание.

Я выбрал русскую конструкцию колпака и определил его размеры для обеспечения необходимых нам 24 000 БТЕ тепла.

Я выбираю русскую конструкцию колпака, потому что она не требует сложной конструкции канала, чтобы сбалансировать тягу и эффективность обогрева. В этой конструкции тепло поднимается вверх, и только самая холодная часть продуктов сгорания выходит из камеры, что обеспечивает максимальное поглощение тепла. Массивный нагреватель поглощает тепло ожога и медленно выделяет его в виде инфракрасного излучения в течение следующих 24 часов. Этот прямой нагрев делает его очень теплым, даже когда температура воздуха низкая; нагревание воздуха не является способом работы этого обогревателя.

Дизайн с двойным колоколом. Тепло поднимается, охлаждающий газ падает, но все это горячее наружного воздуха, поэтому он поднимается/тянется вверх. Объем камер позволяет гравитации перемещать газы. Самый горячий газ всегда сохраняется.

Над первой камерой вставлена ​​изолированная вторичная трубка для сжигания.

Первая камера, обложенная кирпичом, с установленной формой для заливки цемента 3000F

¼-дюймовая плита из стекловолокна, позволяющая расширять облицовку без растрескивания кирпичной кладки. Кроме того, позволяет медленно передавать тепло от горячего вкладыша наружу.

Первый ряд, вид спереди, балка из литого высокотемпературного цемента для предотвращения растрескивания фасада

Вкладыш первой камеры Залит/упакован в форму

Доска Укладывается на форму и песок используется для формирования верха купола для верха первой камеры. Арка прочнее плоской плиты.

Вторая камера Футерованная/залитая со снятыми опалубками, перегородкой в ​​рамке и заливкой после камеры.

Вторая камера Выложена кирпичом, с маленькой дверцей печи сбоку.

Небольшие полоски и отдельные доски, используемые для удержания верхней песчаной формы. Никаких гвоздей или шурупов, просто потяните за опорную ножку, и она падает для легкого снятия формы через маленькую дверцу духовки во второй камере.

Верх купола второй камеры, сформированный из песка.

Третья камера, облицованная глинисто-песчаной смесью; около 30 % глины. 1:1 местная глинистая почва к песку. Картон теперь используется для создания компенсатора.

Глиняный вкладыш в верхнюю камеру. Закончился огнеупорный цемент.

Смешивание большего количества глины и песка для верхней облицовки

Дешевая изолированная труба, изготовленная из 8-дюймовой оцинкованной воздуховодной трубы и 6-дюймовой печной трубы, обернутой 1-дюймовой высокотемпературной керамической изоляцией. Это было использовано для дымохода, а это изображение секции, используемой для трубы вторичного сгорания между топкой и первым «колоколом».

Готовая печь

Первый пожар

Обучение строительству дома и образа жизни.
