Печка длительного горения своими руками: Печь длительного горения своими руками: схема, фото, описание

Содержание

чертежи, 38 фото пошагового изготовления

Сделал печь длительного горения для отопления дачного домика, подробные фото пошагового изготовления печки.

Этим летом я построил себе небольшой легкий дачный домик-прицеп.

Земля не моя, поэтому критична была возможность передвинуть его при необходимости трактором, хотя бы в пределах участка. Поэтому кирпичная печь не вариант, только железо. Бываю я там наездами по 4-5 дней, в т.ч. зимой, но проживание в сильные морозы не планируется. Поэтому теплоизоляция каменной ватой всего 100 мм, но по всему кругу, стены — пол — мансардный потолок. Площадь жилой зоны небольшая, 15 кв. м., но высотой в полтора этажа. Поэтому печка изначально планировалась вертикальной архитектуры. С необходимостью делать короткие 20-26 см дрова я заранее смиряюсь.

Теперь, собственно, про печку:

Были вдумчиво выкурены все темы этого форума про сварные отопительные печи, и ряд других материалов про теорию печей длительного горения. Попытался реализовать разом все интересные фишки, о которых узнал.

  • 1. Толстый корпус из трубы 430 мм.
  • 2. «Райзер».
  • 3. Колпак из баллона, с двумя патрубками выхода.
  • 4. Выходной короб.
  • 5. Труба, соединяющаяся с дымоходом.
  • 6. Загрузочная дверца.
  • 7. Шамотный «под».
  • 8. Основное поддувало.
  • 9. Вход и регулятор вторичного воздуха.
  • 10. Трубы вторичного воздуха.
  • 11. Отверстия.
  • 12. Заборчик, ограничивающий дрова от сваливания в щель между подом и корпусом.
  • 13. Верхняя заслонка-шибер.
  • 14. Нижняя заслонка-шибер.

Выход дымовых газов по короткому и по длинному пути

Изготовление печи

На металлоприемке была найдена и выкуплена удачная (как мне на тот момент казалось) заготовка, отрезок спирально-шовной трубы 430 мм, с уже вваренной заглушкой на одном торце. То есть, грубо говоря, «стаканчик», весом 65 кг:

Из старого газового баллона делается дверца, а из кольца-основания — ответная часть с желобом, в который будет вклеен уплотнительный шнур из базальтового волокна.

На дверце будет стеклянное окошко, из крышки от маленькой сковородки. И регулятор воздуха малых расходов, для экономичного режима горения.

Запор дверцы скопировал с Булерьяна, с той разницей, что у меня и петли дверцы, и запор можно регулировать на наилучшее примыкание.

Но изнутри перед стеклом, я на всякий случай ставлю съемную сеточку, для защиты стекла от стреляющих угольков.

Впрочем, как показала эксплуатация, в режиме длительного горения стекло наглухо зарастает копотью буквально с одной протопки. Но пока оно чистое, смотреть на огонь кайф.

Тепловой колпак из баллона, с возможностью переключения потока. По короткому пути для розжига, и по длинному для лучшего съема тепла.

Заслонки дисково-поршневого типа. В закрытом положении, диск просто прижимается к торцу выходящего из колпака патрубка.

Для экономии листового металла, коробка выхода газов из колпака, частично сварена из боковой цилиндрической стенки баллона.

Сложный этап, конический переход с квадратного на круглое. Варится из узких сегментов, прилаживаемых по месту.

И со всех сторон колпака, наваривается ежик-радиатор из полосы

Сопряжение печи с трубой дымохода. Сварена манжета, которая будет и «по дыму», и «по конденсату» одновременно.

Заслонка большого потока воздуха. Открывается для быстрого розжига.

Следующая деталь, условно назовем под со стенками. Здесь будут лежать сгорающие дрова.

Трубы подачи вторичного воздуха.

Заслонка-регулятор подачи вторичного воздуха.

Оба дисковых регулятора воздуха, работают одинаково. Диск наварен на шпильку, отворачивая регулируем зазор, начиная от самого тонкого. А запирается практически герметично.

Поверхность пода выстлана шамотом. Выпросил у знакомого скульптора пару килограм настоящего шамота, вылепил блин. Разрезал его на секции (иначе все равно потрескается), высушил:

Теперь начинаем кромсать базовую заготовку, трубу 430:

А вот при попытке вырезать отверстие в допышке-заглушке, которое у меня будет верхней стенкой камеры сгорания, наш плазморез резать отказался. Кое-как прожгли кислородом, и тут ждал сюрприз. Толщина этой заглушки… 25 мм!

Вварил трубу-«райзер». Пришлось перейти на электроды, т.к. мой полуавтомат металл такой толщины хорошо проваривать тоже отказался.

Из профильной трубы 60х40, навариваются четыре ноги и еще два колодца-воздухонагревателя. Ноги тоже работают как воздухонагреватели, для этого в самом низу каждой ноги сделаны вырезы для забора воздуха от самого пола.

Пробная протопка на улице

Даже не пришлось ничего переделывать, печь сразу продемонстрирована ровную устойчивую работу и регулируемость горения.

Покраска термостойкой краской «CERTA».  Печи по частям занесена в дом. Вес нижней части более 80 кг, верхней 40+. В желоб термостойким герметиком вклеен базальтовый шнур, для плотного прилегания дверцы. Под вымощен шамотом

Сопряжение с дымоходом. Пол метра простой трубы, а потом угол, и дальше сэндвич до самого верха.

Стена напротив печки прокрашена противопожарным составом, и обшита «Минеритом». Плита пришита к стене на брусочках, с 20-мм зазором. Но по результатам эксплуатации, вижу что это вышла существенная перестраховка. На самом деле, нагрев стены далек от опасного.

Вид как у камина

Интересный момент, который я не мог ожидать, и который оказался приятным бонусом: печь дает очень мало золы. У меня был опыт длительной эксплуатации дачной буржуйки горизонтального дизайна. И я хорошо помню, что зольник надо было чистить перед каждым вторым протопом, через день. А у эту печь, я попробовал почистить после полутора десятков протопов. Причем, без реальной необходимости, просто на интерес. И наскреб всего неполную мисочку

Итог: доволен, просто не описать как. Легко разжигается, никаких «пробок холодного воздуха» в дымоходе. Быстро греет домик. Одна протопка, это всего 3-5 поленьев. Если больше, на полатях становится жарко. В планах система принудительной вентиляции, с подачей верхнего воздуха из-под свода крыши — вниз. Причем, пока я жгу даже не настоящие правильные дрова нормального сечения, а в основном обрезки от строительства. Режим тления до 5 часов, до утра тепла в домике хватает. Эстетически тоже греет, реальный стимпанк получился.

Автор: Алексей.

как собрать самодельную печь по чертежам, видео и полезные советы

Если вы не знаете, как согреться на даче долгими зимними вечерами, но при этом не желаете вкладывать огромные суммы для соответствующего оснащения, то, возможно, вам стоит задуматься о таком варианте, как самодельные печи медленного горения. Этот агрегат собрать самостоятельно, если существуют минимальные технические познания будет несложно, и он будет отличным решением с точки зрения экономии ресурсов и средств.

  • В чём преимущество печки длительного горения
    • Что нужно учитывать перед сборкой печи долгого горения
    • Алгоритм действий при сборке самодельной печи длительного горения
    • Подготовка фундамента и сооружение дымохода для печи
  • Бубафоня: просто и сердито
  • Как сделать печь, работающую на опилках
  • Правила установки печи длительного горения

Представляем вашему вниманию информацию о том, как можно собрать печи длительного горения своими руками по чертежам. Их без труда можно отыскать в интернете. Кроме того, статья включает обучающее видео на тему сборки и установки печи длительного горения.

В чём преимущество печки длительного горения

Любой человек, который принимается за сборку печки долгого горения, ставит перед собой главную задачу: сделать своими руками вещь, которая будет работать эффективно при минимальном расходе материалов и топлива. Стоит отметить, что большинство готовых печей этого типа имеют КПД гораздо ниже, чем самодельные модели.

Обычная заводская печка отличается тем, что топливо в ней сгорает очень быстро, поэтому помещение быстро нагревается, а затем быстро остывает, если в него не добавить ещё топливо. Это крайне неудобно и не рационально.

Также в продаже есть и альтернатива: это печки, работающие на твёрдом виде топлива, которые способны затягивать процесс его сгорания и, соответственно, утеплять помещение на более длительный период. Такие конструкции работают на углях, дровах и всевозможных отходах. Однако такой агрегат в готовом виде стоит недёшево и имеет такие недостатки, как:

  • невысокий КПД;
  • отсутствие автоматической закладки топлива;
  • необходимость регулярной его закладки.

Все перечисленное не относится к печам длительного горения. Так, одна закладка топлива может обеспечить работу конструкции примерно на 18 часов благодаря тому, что в топке со временем горение сменяется на тление, а автоматическая закладка в таком случае уже не нужна. Кроме того, конструкция может быть продумана таким образом, что в качестве топлива можно будет применять опилки или щепки, а не целые дрова.

Что нужно учитывать перед сборкой печи долгого горения

Обратите внимание, что сооружение печки длительного горения своими руками – работа пыльная и шумная, поэтому хорошо продумайте место, где будут выполняться работы. Кроме того, предусмотрите, чтобы на этом месте был источник электроэнергии, поскольку потребуется электросварка.

Инструментарий для работы следует приготовить такой:

  1. Металлическая бочка на 200 л.
  2. Два стальных отрезка трубы, один больше, второй меньше.
  3. Металлический швеллер.
  4. Ножовка, стальной молот, топор, киянка.
  5. Рулетка или ответ для замеров.
  6. Красный кирпич высокого качества (порядка 50 штук).
  7. Отражатель (если есть).
  8. Набор электродов и сварочный аппарат.
  9. Листовая сталь.
  10. Строительная смесь или материалы для приготовления раствора для кладки кирпичей.

Алгоритм действий при сборке самодельной печи длительного горения

Сборка этого агрегата состоит из следующих действий:

  1. Приготовьте металлическую бочку: срежьте её верх болгаркой и оставьте на потом. Если бочки нет, можно взять трубный отрезок большого диаметра.
  2. Приварите к отрезку днище из части стального листа круглой формы.
  3. Вырезаем ещё круг из стали диаметром чуть менее бочки или трубы, а в нём ещё один для маленькой трубы примерно на 12 см. Отрезок трубы приваривается к стальному кругу.
  4. К нижней части круга приварите швеллеры, измерив их так, чтобы они могли свободно находиться в трубе. Затем они будут применяться для давления топлива в зависимости от его прогорания.
  5. Длина привариваемой трубы должна превышать высоту главной части на 10 см.
  6. Принимаемся за верхнюю часть конструкции: возьмите часть бочки, которая была вначале отрезана, и вырежьте в ней отверстие для трубы небольшого диаметра.
  7. Вырежьте люк для закладки топлива, к нему затем будет приварена дверца, которую можно приобрести в готовом виде либо сделать самому. К дверце нужно приварить ручку, чтобы её удобно можно было открыть.
  8. Ниже установите ещё одну дверцу поменьше, чтобы была возможность утилизировать топливные отходы.

Подготовка фундамента и сооружение дымохода для печи

Для установки печи требуется капитальный фундамент, поскольку печной металл будет сильно накаляться во время работы. Категорически нельзя устанавливать её на непрочный или недостаточно огнеупорный материал.

Заглубление делать не стоит, поскольку удельная масса конструкции не сильно большая. Нужно залить плиту, выложенную рядом в один кирпич, специальным раствором или смесью.

Теперь перейдём к вопросу об установке дымохода. Он нужен для того, чтобы продукты сгорания быстро улетучивались из помещения в атмосферу. Для его сооружения можно взять трубу из металла с 15-сантиметровым диаметром. Её следует приварить к верху или бокам печной конструкции.

Затем его сгибают, но не более чем на 40 градусов. Вообще, нужно сделать так, чтобы в нём было как можно меньше колен до выхода из помещения.

Иногда требуется установка отражателя, особенно это касается маленьких помещений. Благодаря им потоки тепла будут перераспределяться, и регулировать равномерный обогрев всего помещения.

Печь нет необходимости обкладывать кирпичами, если она находится в котельной или другом подсобном помещении, куда нет доступа детям. Если же она будет установлена на виду у всех, то облицовку в целях безопасности лучше сделать.

Бубафоня: просто и сердито

Одна из наиболее популярных в народе версий самодельных печей длительного горения – это Бубафоня. Её делают на основе стального цилиндра и приваривают к нему патрубки для входа и выхода кислорода в камеру сгорания топлива.

Бубафоня работает на твёрдом топливе, в ней нет избыточного тепла, поскольку воздух очень точно регулируется. Такая конструкция очень проста в сборке и экономна в плане расхода топлива.

Оно сжигается такими способами:

  • Традиционный способ – когда топливо сгорает естественным способом, а воздух поступает через открытое поддувало в камере, поэтому воздух в комнате может быстро прогреваться.
  • Экономный – горение происходит на верхних слоях дров, а наружный воздух туда поступает. Количество воздуха регулируется благодаря смене отверстия, в меру того, как сгорает топливо, горение перемещается постепенно вниз.

Стенки такой конструкции имеют особенность сильно накаляться, поэтому в целях безопасности их лучше оснащать металлическими экранами. Такая конструкция отлично подойдёт для прогрева не только жилых помещений, то и тепличных.

Как сделать печь, работающую на опилках

Такая конструкция позволит сэкономить на дровах, а не только на приобретении дорогостоящего оборудования. Чтобы собрать такую печь, можете предварительно найти в интернете видео и советы по её сборке и авторские чертежи этого агрегата, который можно взять за основу.

Его можно собрать из любых подручных материалов и применять для отопления как жилых дачных домов, так и нежилых подсобных помещений.

Перед тем как растопить цилиндр в такой печи, его вытаскивают и вставляют в него сердечник. Затем в полученное место укладывают опилки, потом сердечник вытаскивают, а цилиндр ставят обратно.

Место, образованное вместо сердечника, будет служить проводником для воздуха при сжигании топлива. Розжиг происходит их нижнего ящика. Также вместо опилок можно применять в такой конструкции специальные пеллеты.

Правила установки печи длительного горения

Если вы решились собрать и установить у себя в помещении печь этого типа, то примите во внимание такие правила:

  • при устройстве дымовой трубы её отдельно расположенные участки следует скрепить друг с другом в противоположном движении газа направлении;
  • во время сооружения печной конструкции выделите рядом с ней место с учётом её максимального прогрева и этой области категорически запрещено размещать горючие предметы и легковоспламеняющиеся вещества;
  • дымоход лучше продумывать таким образом, чтобы предусмотреть его разборку с целью периодической очистки;
  • перед тем как применять конструкцию по назначению, проведите тестовые включения на разных режимах горения топлива.

Как вы можете отметить, если иметь минимум знаний и знать определённые особенности конструкции, собрать печь длительного горения своими руками будет не так уж и тяжело. А она поможет сэкономить вам средства на приобретение дорогостоящего отопительного оборудования, а также на самом топливе.

как сделать чертеж печи на опилках, сборка

Чтобы создать комфортную температуру в небольшом помещении, например гараже или хозяйственной постройке, не нужно бежать в магазин за обогревателем. Можно обойтись минимальными затратами, если построить печь на опилках своими руками. Для его возведения можно использовать подручные материалы. Он способен обеспечить теплый микроклимат на площади 50 м² при минимальных затратах ресурсов.

Печь на опилках станет прибыльным изобретением

Общая информация

Конструкции длительного горения имеют определенные отличия от обычных печей. Но принцип работы у них один и тот же. Он заключается в выработке тепловой энергии в процессе пиролиза – воздействии на древесину небольшим количеством кислорода в высокотемпературных условиях. В результате возникает ситуация, когда топливо (опилки или щепа) не горит, а просто тлеет. Это сводит количество загрузок к минимуму.

Основным продуктом, образующимся при работе печи, является горячий газ. В его состав входят: метан, водород, угарный газ и др. Благодаря ему нагреваются стены конструкции, от которых тепло передается окружающему воздуху в помещении. Результат – комфортная атмосфера.

Подробнее о том, как сделать печь, работающую 24 часа на одной загрузке:

Основные характеристики

Дровяная печь длительного горения является полностью самостоятельным оборудованием, эффективным для обогрева помещений небольшой площади.

Для его использования можно использовать различные виды твердого топлива:

  1. Дрова.
  2. Уголь.
  3. Опилки.

Стоимость их невысока и доступна каждому. По этой причине именно эти типы обычно загружаются в системы зажигания этих установок. Для создания процесса тления опилки необходимо тщательно утрамбовать. Это необходимо для того, чтобы свести количество воздуха между частицами к минимуму.

В обычной печи процесс горения идет интенсивно с большим количеством кислорода. При этом тепло выделяется в большом объеме. В результате расход дров заметно возрастает. В результате приходится прибегать к дополнительной загрузке топлива. В этом случае никакой экономии ресурсов нет. Лишнее тепло просто уйдет через дымоход. Если объект нагревается с помощью конструкции длительного горения, то тепловая энергия возникает в результате процесса тления.

Как сделать экономичную печь длительного горения:

Особенности монтажа своими руками

При монтаже необходимо обратить внимание на ряд факторов:

  • Устанавливать дымоход необходимо таким образом, чтобы крепление каждый элемент осуществляется по направлению движения дымовых газов. Кроме того, дымоход должен быть расположен достаточно удобно, чтобы его можно было прочищать в случае необходимости.
  • Перед сборкой печи длительного горения на опилках своими руками необходимо найти подходящее место для ее установки. Как и в случае с любым отопительным оборудованием, рядом с плитой не должно быть горючих предметов, электроприборов и других предметов, не чувствительных к высоким температурам.
  • Перед использованием печи желательно протестировать ее в разных режимах работы, чтобы подобрать оптимальный вариант, подходящий для конкретных условий эксплуатации.

Установочное устройство

В комплект такого оборудования входит специальная шторка. С его помощью осуществляется дозирование воздуха, поступающего в камеру сгорания. При тлении опилок образуются дымовые газы и выделяется большое количество тепла.

Оборудование длительного горения бывает двух видов:

  1. Первый предполагает подъем топочного газа при сгорании топлива вверх через прессованные опилки с последующим попаданием в дымовую трубу.
  2. Другой его вид отличается тем, что газ по мере подъема оказывается во внешнем контуре. Именно там он остывает, после чего утилизируется через тот же дымоход.

Типовая модель печи длительного горения включает в себя определенный набор компонентов. Благодаря им обеспечивается эффективное отопление и экономия топлива.

Наиболее значимыми в его составе являются:

  1. Топливный бак. Он оснащен заслонкой, с помощью которой можно регулировать подачу первичного воздуха в камеру зажигания.
  2. Форсажные камеры. Они имеют отверстия, через которые в топку поступает вторичный воздух.
  3. Дымоход.

Благодаря этим особенностям устройства обеспечивается процесс тления опилок. При создании установки оптимален вариант с верхней загрузкой топлива, что обеспечивает удобство эксплуатации.

Устройство печи

Помимо того, что такие печи используются для обогрева дома, их используют в гаражах, теплицах, складах и квартирах. Стандартная модель состоит из нескольких основных элементов:

  1. чугунная (стальная) бочка, верхняя часть которой срезана, а в крышке сделано специальное отверстие;
  2. швеллер и патрубки приварены к крышке;
  3. две трубы: назначение первой — подача кислорода, а второй — удаление дыма; диаметр труб в среднем 100-150 мм.

Принцип действия

Следует отметить, что тепло в печи для опилок выделяется не при горении, а за счет тления брикетов. Одной загрузки такого топлива хватает примерно на 10 часов тления. Духовка оснащена специальным регулятором, позволяющим легко дозировать объем воздуха внутри нее.

После попадания опилок в топку почти все отверстия закрываются для обеспечения минимального притока воздуха. При тлении брикетов выделяется газ, который профессионалы называют «топочным». Именно этот газ выделяет достаточно большое количество тепла за счет сгорания в камере зажигания.

Особенности использования

Для загрузки топлива в конструкцию подогревателя необходимо снять крышку и прижимное кольцо вместе с патрубком. Опилки следует насыпать на дно до уровня дымохода. После этого необходимо выполнить трамбовку. Поверх топлива следует уложить веточки, а на них бумагу.

Далее сверху устанавливается прижимной круг, после чего конструкция закрывается крышкой. Когда начинается процесс горения, воздушная заслонка закрывается. После этого духовку можно безопасно оставить на 6 часов. По истечении этого времени производится следующая загрузка топлива.

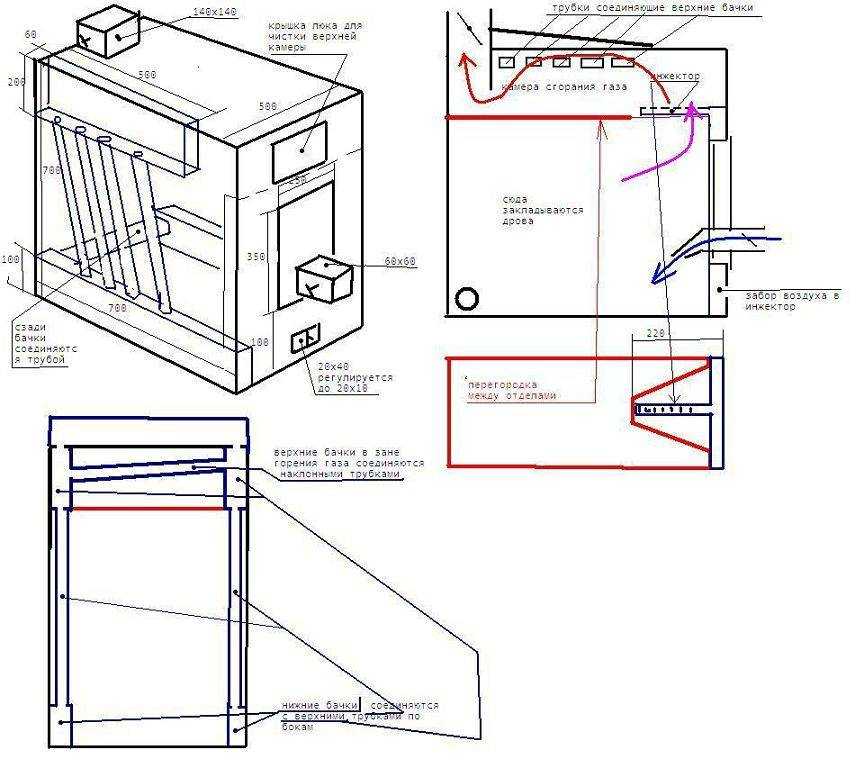

Чертеж печи:

При запуске процесса тления опилок запрещается забрасывать очередную порцию раньше времени. Пока не произошло полное сгорание, заливать новое топливо нельзя. Если эту рекомендацию игнорировать, сила сгорания может увеличиться или уменьшиться. При этом изменится и процесс тепловыделения. Горение начинается снизу оборудования и постепенно распространяется в стороны. По мере выгорания опилки оседают на дно.

Чертеж своими руками для изготовления печи на опилках

К топливу, используемому в таком оборудовании, предъявляются определенные требования. Главное, обеспечить тщательное прессование опилок в камере сгорания. При изготовлении установки ее размеры выбирают с ориентацией на время тления топлива. Если загрузить опилки в печь диаметром 30 см, то необходимости в добавлении новой порции не возникнет в течение 6 часов. Количество тепла, выделяющегося при сгорании, во многом определяется такими параметрами оборудования, как:

  1. Глубина печи.
  2. Диаметр конструкции.

Если изделие высокое и узкое, горение будет быстрее по сравнению с изделием большого диаметра. В такой конструкции процесс будет длиться дольше, а количество выделяемого тепла будет больше.

Самодельная переносная печь на опилках

Самоделки пригодятся тем, у кого есть доступ к опилкам. Это могут быть различные деревообрабатывающие предприятия, расположенные поблизости. Или, может быть, в чьей-то мастерской скапливаются опилки. Опилки – отличное топливо, к тому же они легкие и компактные, что делает этот вид топлива одним из самых популярных для пеших походов.
В статье будет рассмотрен пример создания небольшой печи, работающей на опилках. Вы можете использовать его для приготовления или разогрева еды, взяв его с собой в поход. Если есть желание, то самоделку можно «увеличить» для использования в других целях, например, для отопления.

Материалы и инструменты для создания печи: — жестяная банка с широкой крышкой; — опилки; — полипропиленовая труба (или другой предмет цилиндрической формы; — плоскогубцы; — стальная проволока; — кусок жести; — ножницы (для резки жести).

Процесс изготовления печи:

Шаг первый. Корпус печи

Сама печь очень проста по конструкции и может быть изготовлена ​​очень быстро. Суть в том, что в дне банки делается отверстие. Благодаря этому отверстию в топку будет поступать воздух, в результате чего опилки сгорят. Чем больше отверстие, тем быстрее сгорит топливо. Если немного постараться, самоделку можно оснастить небольшой заслонкой, установленной на поддувале. Так можно будет регулировать интенсивность горения.

Автор делает отверстие диаметром около 20 мм.

Шаг второй. Заполнение печи топливом
Теперь нужно засыпать в печь опилки. Для этих целей вам понадобится цилиндрический стержень, в диаметре он должен быть больше диаметра отверстия, просверленного в дне банки. Подойдет кусок полипропиленовой трубы или другой подобный предмет. Труба устанавливается таким образом, чтобы она перекрывала отверстие внизу.

Теперь нужно насыпать в банку опилки и хорошо их утрамбовать. Если их плохо утрамбовать, то топливо слишком быстро сгорит, и вы просто не успеете ничего приготовить. Затем трубу можно убрать. Если все сделано правильно и опилки плотно утрамбованы, отверстие от трубы должно остаться в топке. Вот и все, печь почти готова, осталось изготовить и установить дополнительные элементы.

Шаг третий. Завершающий этап сборки
Если банку просто поставить на землю, воздух не сможет попасть под нее. В связи с этим нужно сделать специальную подставку. Сделать его очень просто, для этих целей вам понадобится кусок стальной проволоки и плоскогубцы. Отрезок необходимо согнуть так, чтобы получился треугольник. Для соединения концов автор использовал кусок жести, которым огибал провод. Теперь нужно просто согнуть вершины треугольника под одинаковым углом. После этого стеллаж для духовки будет готов. Для приготовления пищи вам также понадобится решетка, так как если вы поставите посуду прямо на банку, из нее будет трудно выходить дыму, что ухудшит процесс горения. Решетку можно сделать самому из той же проволоки или найти уже готовую.

По мнению автора, такую ​​самоделку удобнее всего использовать в тандеме.

Опыты показали, что печь работает отлично и справляется со своей задачей. Важно только понимать, что через нижнюю часть могут вывалиться остатки горящих опилок. Поэтому печь нельзя ставить на поверхности, которые могут загореться или расплавиться. Вы можете установить его на землю или песок. Источник

Стать автором сайта, публиковать собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Преимущества оборудования

Этот тип печного оборудования имеет определенные преимущества. Именно благодаря им он до сих пор пользуется спросом.

Его основные преимущества:

  1. Значительное время работы плиты на одной закладке. В зависимости от используемой модели процесс горения может занять от 6 до 20 часов.
  2. Автономность работы. При обогреве помещения с помощью такой конструкции не требуется постоянный контроль.
  3. Маленький размер и легкий вес.
  4. При размещении блока нет необходимости создавать фундамент.
  5. Длительный простой устройства не влияет на срок службы. Особенно это актуально, если он используется на даче.
  6. Полное сгорание топлива и минимальное количество золы.
  7. При работе оборудования дым образуется в минимальном количестве.
  8. Возможность сделать конструкцию своими руками из доступных материалов. Зачастую доступных инструментов достаточно, чтобы получить в свое распоряжение столь полезный продукт.

В этом видео вы узнаете как сделать печь длительного горения:

Если говорить о недостатках, то серьезных минусов у печей длительного горения нет. Однако есть условия, при которых они не лучший выбор. Такие устройства не подходят для больших домов. Основное их предназначение – создание теплой атмосферы в строениях небольшой площади.

Изготовление своими руками

Довольно часто печка на опилках своими руками изготавливается из стальной бочки объемом 200 литров. На ней не должно быть следов ржавчины. Также для создания инсталляции можно использовать пропановый баллон или кусок стальной трубы. В некоторых случаях допустимо сделать его из старого огнетушителя. Для заготовок самым важным параметром является толщина стенки. От него во многом будет зависеть, каков будет срок службы самодельной техники.

Кроме основы для установки потребуются другие материалы:

  1. Если основа круглая, то нужен материал для ножек: обрезки труб или обычный швеллер.
  2. Два стальных круга. Они должны быть идентичны по размеру диаметру ствола. Толщина их стенки должна быть 5 см.
  3. Готовая дверь.
  4. Трубка на 15 см длиннее ствола и имеет диаметр 100 мм.
  5. Труба длиной 5 м диаметром 100 мм. Он будет использован для устройства дымохода.

Из инструментов для создания печи вам понадобятся: болгарка, сварочный аппарат, молоток. Также понадобится рулетка и уровень.

Печь на опилках своими руками должна изготавливаться только на основе заранее созданного чертежа. Его необходимо внимательно прочитать перед началом мероприятия. Только после этого можно переходить к активным действиям.

Готовый чертеж облегчит работу

Процесс изготовления начинается с подготовки бака к загрузке топлива. Необходимо обрезать верхнюю часть ствола. Перед этим стоит провести точную разметку. Тогда риск испортить заготовку будет исключен. Перед тем, как вырезать днище, необходимо также нанести разметку. Дно не следует выбрасывать, так как оно потом будет использоваться как крышка.

В этом видео вы узнаете как сделать печь своими руками:

Следующий шаг — изготовление днища будущей установки из стального листа. Его необходимо обрезать под диаметр топки. В центре следует сделать отверстие, которое по диаметру должно соответствовать подводящей трубе.

Изготовление трубы, по которой кислород будет подаваться в зону горения – следующий этап работ. Для этого понадобится заготовка, превышающая по длине топку, а по диаметру она должна быть с ней аналогична. С помощью болгарки следует прорезать в трубе продольные линии или устроить перфорацию. Для выполнения операции необходимо использовать дрель. Всего нужно сделать 50 отверстий.

Такая печь сможет работать на самых разных видах топлива.

Далее перфорированную трубу необходимо вставить в середину днища, а затем тщательно приварить. Следующим шагом является вырезание крышки. В нем нужно сделать отверстие, расположенное по центру. Он должен соответствовать диаметру трубы. Возле края также следует устроить дополнительное отверстие. С его помощью будет контролироваться сквозняк и доступ воздуха. В этот момент необходимо установить подвижную заслонку. Для удобства использования эту часть следует оснастить дугами.

Конструкция дымохода состоит из трубы и патрубка диаметром 200 см. Между собой они соединяются с помощью хомута. Патрубок необходимо закрепить в верхней части топки рядом с боковым выходом. После выполнения этой работы на него следует надеть трубу.

Затем печь необходимо установить на опоры. Для их изготовления используется металлический профиль, который приваривается к корпусу.

Во время работы оборудование сильно нагревается. По этой причине печь нельзя устанавливать вблизи материалов, которые относятся к горючим. Устройство можно обслуживать, предварительно надев перчатки. Также нельзя допускать нарушений правил безопасности.

Печь из трубы

Печь на опилках легко собирается на основе отрезка толстостенной трубы. Рекомендуемый диаметр трубы 400 мм. Подготовить дымоходную трубу диаметром 100-150 мм. Дополнительно понадобится лист металла толщиной от 6 мм.

Первый шаг

Сделать топливный бак. Вырежьте в верхней части подготовленной металлической трубы отверстие диаметром около 100 мм.

Шаг второй

Сделать дно для будущей печки. Вырежьте из листа стали круг диаметром, аналогичным диаметру корпуса. Сначала сделайте разметку. Для этого достаточно положить трубу на металлический лист и обвести маркером. После этого вам останется только вырезать намеченную заготовку с помощью обычной болгарки.

В центральной части вырезанного круга сделать отверстие диаметром около 50-80 мм.

Третий этап

Сделать трубу для подачи воздуха в печь. Длина этой трубы должна немного превышать высоту топки. Подберите диаметр трубы по диаметру заранее подготовленного отверстия 50-80 мм.

В этой трубе нужно сделать около 50 отверстий диаметром около 1 см.

Шаг четвертый

Вставить перфорированную трубку в отверстие в днище печи и закрепить сваркой.

Пятый шаг

Сделать крышку для печи. Для этого вырежьте из стального листа многоугольный или круглый кусок. Сделайте отверстие в центре заготовки. Диаметр этого отверстия должен совпадать с диаметром заранее подготовленной перфорированной трубы, чтобы крышка насаживалась на нее максимально плотно.

Также подготовьте дополнительное отверстие ближе к краю крышки. На него вы установите заслонку для подачи воздуха в агрегат и контроля уровня тяги.

Шестой шаг

Установить дымоход. Для установки сначала приварите трубу к отверстию в верхней части корпуса, а затем прикрепите трубу дымохода к трубе с помощью хомута.

Соединение «труба с раструбом» должно быть дополнительно уплотнено теплоизоляционным материалом. Затяните соединение сверху металлической проволокой.

Шаг седьмой

Подготовьте опоры для установки печи. Их можно сделать из металлического профиля. Для этого отрежьте от металлического профиля 3-4 отрезка одинаковой длины и приварите их к корпусу печи.

Печь на опилках

Пепельница печи на опилках

Учитывайте тот факт, что все элементы конструкции из металла будут нагреваться во время пожара. Поэтому категорически запрещается устанавливать печь рядом с легковоспламеняющимися предметами.

Специалисты рекомендуют такие печи оснащать защитными экранами. Лучший вариант – кирпичный экран. Достаточно просто выложить вокруг печи кирпичные стены высотой около метра.

Не оставляйте печь без присмотра на длительное время.

Видео — Печь на древесных опилках. Розжиг

Важные моменты

Работая над созданием печи длительного горения своими руками, необходимо знать об отдельных нюансах этого процесса.

Алгоритм сбора печи

Профессионалы, имеющие опыт в этом деле, хорошо их знают:

  1. При сборке дымохода необходимо действовать в направлении, обратном движению продуктов горения.
  2. Устроить легко разбираемую конструкцию для очистки от отложений.
  3. Перед началом эксплуатации печь на опилках необходимо протестировать в различных режимах. Необходимо выяснить наиболее подходящий для использования температурный режим, а также оптимальное количество топлива, которое можно загрузить в камеру зажигания.
  4. Процедура изготовления такого оборудования не представляет особой сложности при наличии необходимых материалов, а также имеется некоторый опыт подобных работ.

Чтобы получить установку, которая прослужит долго, при ее изготовлении следует соблюдать точность размеров и использовать качественные материалы. При использовании устройства нужно помнить, что оно пожароопасно, поэтому не стоит устраивать с ним различные эксперименты.

Печь на опилках длительного горения своими руками отлично подойдет в качестве отопительного прибора в гараже или мастерской. При самостоятельном монтаже затраты минимальны. Даже с помощью подручных материалов можно создать эффективное отопительное оборудование. Нужно лишь соблюдать порядок работ, а само мероприятие проводить, ориентируясь на заранее разработанный чертеж. В этом случае можно получить буржуйку, которая обеспечит теплый микроклимат в помещении при минимальном расходе топлива.

Как улучшить

Простую модель печи можно улучшить, добавив дополнительный внешний или внутренний дымовой контур. Внешний контур обеспечит увеличение отапливаемой площади и сохранение объема топки, а внутренний проще в эксплуатации и сооружении. А вот дымоход и в первом, и во втором случае нужно будет сместить вниз к основанию.

Строительство котла длительного горения или печи на опилках имеет много преимуществ. Однако для обеспечения безопасности эксплуатации необходимо отдать предпочтение более сложной конструкции, действовать строго по инструкции и использовать только качественные материалы. Лучше всего следовать рекомендациям, данным в инструкции.

Рекомендуем ознакомиться

Гарантом теплого помещения в суровые зимы является печь длительного горения «Бубафоня»

Стеновые панели для ванной — лучшее решение отделки

Печь длительного горения принцип работы и сборка своими руками

Подготовка дров для дровяной печи

Хэнк Штелцер

Школа природных ресурсов

В этом руководстве описывается одна стратегия для людей, которые ежегодно рубят и сжигают одну или несколько связок дров. Если вы режете и подготавливаете древесину, имейте план, будь то этот, модификация или свой собственный. Хорошо спланированная работа одного человека сокращает объем работы, необходимой для изготовления корда из хорошо подготовленных дров. Это также должно повысить эффективность вашей печи и уменьшить производство креозота и загрязнение воздуха.

Бревна или заготовка

Бревна должны быть распилены на несколько частей желаемой конечной длины. Например, 16 дюймов плюс-минус 2 дюйма — это популярная длина, которая подходит для большинства печей. При распиливании бревен помните, что они не могут быть очень длинными, если большую часть работы с ними выполняют один или два человека. Хотя это хорошо работает в обычных каминах, вырежьте промежностную древесину. Не берите вяз, если только это не все, что вы можете получить, и вы не возражаете против дополнительных усилий, когда дело доходит до раскалывания дров. Сократите длину корда вяза на 2 дюйма или более.

Резка по длине

Деревянные детали большого диаметра должны иметь длину в среднем 16 дюймов. Вам понадобится прочная пила (которую вы можете сделать) с поперечинами на расстоянии от 16 до 20 дюймов друг от друга (рис. 1). Последний пропил на любом бревне следует делать между поперечинами; сначала разрез вниз, пока он не начнет защемляться, а затем разрез вверх, чтобы разъединить две части. Убедитесь, что у вашей пилы есть зазор снизу для вашей пилы.

Рисунок 1
Используйте крепкую пилу.


Многим повезло с электрической 14-дюймовой цепной пилой для распиловки бревен. Электрические пилы недороги и имеют то преимущество, что их легко включать и выключать. Двигатель обеспечивает достаточную мощность и зарекомендовал себя как надежная машина.

Как вариант, вы можете распилить бревна на дрова с помощью бензопилы. Вместо того, чтобы использовать крестовину, распилите бревна на земле и просто поверните их на пол-оборота для окончательного распила.

Колка дров

Колка дров требует большего мастерства, чем любой другой этап подготовки дров. Чтобы хорошо работать, вы должны стать достаточно искусным, то есть точным, в размахивании колуном. Вы также должны стать опытными в интерпретации сучков и трещин в куске дерева, чтобы определить, куда ударить бревно для достижения наилучших результатов и с наименьшими усилиями.

Сегодня на рынке представлено несколько инструментов для колки. Исследования показали, что при ограниченном производстве (менее 10 шнуров в год) наилучшие результаты достигаются при использовании стандартной 8-фунтовой колющей кувалды.

Вам также понадобится разделительный блок. Одно из предложений состоит в том, чтобы обработать блок средством для защиты древесины и закопать его так, чтобы верхняя часть выступала примерно на 1 дюйм над землей (рис. 2). Другая идея заключается в использовании двух автомобильных шин. Размещение шин над блоком удерживает деревянные детали в вертикальном положении и предотвращает их отлетание.

Рисунок 2
Закопайте колун так, чтобы он выступал над землей примерно на 1 дюйм.


Перед тем, как начать раскалывать древесину, выберите максимальный размер поперечного сечения (рис. 3). В идеале этот размер должен быть немного меньше, чем наименьший размер дверцы печи. Например, если был выбран максимальный размер разделения 6 дюймов, все круглые детали диаметром от 6 до 12 дюймов должны быть разделены на четыре или более частей одинакового размера. Рекомендуется раскалывать куски диаметром менее 6 дюймов, потому что это увеличивает открытую площадь древесины. Чем больше площадь поверхности, тем быстрее сохнет древесина и тем лучше она горит. Кусочки размером 3 дюйма и меньше следует использовать неразделенными. Кусочки шириной более 12 дюймов необходимо отколоть по внешнему краю (рис. 4). Разделите оставшуюся основную часть так, чтобы куски не превышали указанный максимальный размер.

Рис. 3
Прежде чем раскалывать древесину на болты, определитесь с максимальным размером поперечного сечения.


Рисунок 4
При работе с деталями большого диаметра сначала отделяйте их снаружи.


Стратегия раскалывания

Наблюдение за направлением волокон и размещением сучков для наиболее простого способа расщепления древесины называется чтением древесины. Вот несколько советов по чтению дерева:

  • Угол ответвления или конус болта показывает, какой конец деревянной части был ближе всего к верхушке дерева. Переверните этот кусок дерева (поместите верхнюю часть вниз). Это позволяет производить расщепление с продольным зерном.
  • Если на изделии большой узел, наносите удары перпендикулярно узлу. Если необходим параллельный удар, максимально компенсируйте удар от узла.
  • Зеленая древесина легче расщепляется.

Пример размеров

Если наименьший размер дверцы вашей печи составляет 6 дюймов, расколите древесину, следуя этим рекомендациям:

  • Менее 3 дюймов в диаметре — Не раскалывайте (используйте как есть).
  • Диаметр от 3 до 6 дюймов — Разделить пополам.
  • Диаметр от 6 до 12 дюймов — разделить на четыре равные части.
  • Более 12 дюймов — Отрежьте три или более частей по внешнему краю. Разделите оставшуюся часть сердцевины, чтобы получить части в пределах максимальной скорости 6 дюймов, используемой в этом примере.

Если вы определили, что ваш максимальный размер разделения составляет 8 дюймов, вам нужно заменить 8 дюймов на 6 дюймов и 16 дюймов на 12 дюймов в приведенном выше списке, и так далее для других максимальных размеров.

Штабелирование и сушка

Сложите веревки в солнечном месте, где ветер может свободно проходить через штабель. Если это целесообразно, накройте кучу дров, чтобы защитить ее от дождя и снега.

Весной штабелируйте дрова для использования следующей зимой. Это время поможет убедиться, что древесина достаточно сухая, чтобы сгореть, когда наступит зима. Идеальная влажность дров составляет 20 процентов или меньше. Свежая древесина часто имеет влажность 50 процентов или более, и для ее высыхания требуется как минимум один сезон сушки (с весны до осени). Когда у людей плохие результаты с дровяной печью, это часто происходит потому, что они ждали позднего лета или ранней осени, чтобы запастись дровами, а дрова, которые они используют, слишком зеленые.

Эксплуатация печи

Целью данного руководства не является обсуждение эксплуатации дровяной печи. Однако помимо правильной подготовки дров необходимо выработать хорошую и безопасную технику эксплуатации печи.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
