Печи для бани своими руками

С давних времен на Руси пользовалась особенной популярностью кирпичная печь в баню, которую можно было не встретить в собственном доме лишь в исключительных случаях. В последние несколько лет бани буквально переживают момент невероятного перерождения.

Прежде всего, на это, конечно, оказывает тот факт, что все больше людей отказываются от проживания в многоквартирных домах и делают все чаще выбор в пользу индивидуального строительства. Именно поэтому вопрос как построить печь для бани становится все популярнее с каждым годом.

Если вы сможете грамотно спланировать процесс строительства, то вам без проблем в короткий срок удастся построить собственную баню, и добавить своему дома особенной атмосферы бодрости и здоровья.

Содержимое обзора:

Процесс подготовки

Все, что нужно для того, чтобы самостоятельно построить баню на своем участке – это буквально минимальные строительные навыки и немного терпения. Первое, с чего стоит начать – это выбрать чертежи печи для бани своей мечты.

В большинстве случаев печь в парилке располагают таким образом, чтобы одна часть строения отвечала за поддержание уровня теплоты в предбаннике, а другая – за отопление непосредственно парного помещения.

Если говорить о материале, который стоит выбрать для строения также в самом начале, то в принципе большинство строителей сходятся во мнении о том, что можно применять те остатки материалов, которые не использовались во время проведения основной стройки.

Процесс стройки будет идти намного быстрее в том случае, когда заранее подготовлены все необходимые инструменты.

Лучше всего, чтобы по правую сторону от печи находились мастерки, а также уровень, ведро, в котором будет раствор и молоток.

Слева от печи, как правило, размещают ведро с чистой водой и обязательно еще одно ведро с совком для мусора, а также плоскогубцы и обыкновенный карандаш, который обязательно понадобится во время проставления различных отметок.

Для печи обязательно понадобится котлован. Особенное внимание стоит уделить его размерам, а именно глубине, которая должна быть не меньше 0.7 м.

Дно котлована, согласно правилам, должно быть засыпано примерно на двадцать сантиметров песком. После этого песок сверху закрывается щебнем и битым кирпичом.

Далее обязательно в котловане необходимо предусмотреть армированный каркас с опалубкой. Сверху полностью вся поверхность должна быть залита бетоном. Посмотрите фото печи для бани и вы увидите, что оставляется обычно не больше двадцати сантиметров.

Последние два слоя фундамента выступают уже в качестве главного гидроизоляционного материала. После того, как фундамент полностью будет готов, его в обязательном порядке проверяют на горизонтальность.

Если проявятся какие-либо недостатки, то их можно будет достаточно просто устранить, используя возникшие огрехи. После проведенных работ можно постепенно переходить к строительству самой бани.

Важность дымоходного канала

Особенное внимание во время установки дымохода очень важно уделять общим параметрам строения. В том случае, если самодельная печь для бани из металла получилась достаточно маленькой, то не стоит и трубу делать чересчур массивной.

Приблизительно толщина стенок составляет на практике около половины кирпича. Желательно, чтобы и сечение дымовых проходов было такого же размера.

Финальный этап

Очень важно уже после завершения укладки, но перед началом использования, как следует просушить банную печь. Принято для этих целей использовать один из способов:

Обратите внимание!

• Принудительный;
• Естественный.

Наиболее предпочтительным, по словам строителей, является второй вариант, однако предстоит заранее приготовиться к дополнительным временным затратам.

Используя данный способ можно будет быть уверенным в том, что печь действительно просохнет максимально равномерно, и не образуется ни одна трещина.

Запомните, что если вы будете соблюдать все советы, данные вам строителями, то без каких-либо сложностей сможете построить баню достаточно быстро исключительно собственными силами.

Не забудьте заранее только убедиться в том, что вы готовы к необходимым финансовым затратам.

Фото печи для бани своими руками

Обратите внимание!

Обратите внимание!

Печь для бани своими руками +чертежи, фото

Главный элемент парилки – конечно же, нагревательная печь для бани. Современное промышленное производство предлагает на замену традиционным дровяным каменкам множество моделей: на жидком топливе, на газе с металлическим корпусом, работающие на пеллетах. Заводские изделия оснащены множеством функций и экономно расходуют топливо. Да и уход за ними минимален.

Вариантов самодельных устройств для парной существует множество, в зависимости от типа помещения. Например, бывают так называемые холодные печи, то есть такие, у которых наружные стенки не прогреваются выше 50°C. Это важное преимущество, поскольку такая конструкция не дает обжечься. Подобные агрегаты требуют долгой непрерывной растопки. Обогрев происходит через специальные воздуховоды. Они вбирают воздух от пола и разогревают его, пропуская сквозь топочную камеру. Теплый и мягкий пар выходит сверху, никого не обжигая. В такой бане легко регулировать уровень влажности и температуру нагрева.

В отличие от «холодных», «горячие» печи быстро и эффективно прогревают парную за счет раскаленных стенок, температура которых может доходить до 100°C. Неосторожные прикосновения к ним грозят ожогами, да и степень нагрева воздуха в данном случае трудно контролировать. А это грозит тепловым ударом.

Из кирпича

Из кирпича с баком для воды

Добротная и простая «холодная» печь для бани конструктивно выглядит так: топочная камера выполняется из огнеупорного кирпича, под ней располагается зольник. Сверху для сохранения жара раскладываются булыжники на стальную или чугунную решетку. Их массу рассчитывают из соотношения: на 1 м³ парилки требуется 20–30 кг камней. Эта пропорция верна для непрерывно работающих устройств. Если нагрев происходит периодически, то есть после прогрева помещения до нужного уровня ее гасят, тогда количество надо увеличить еще в 2 раза. Иногда для лучшего удержания тепла добавляют чугунные чушки в соотношении 20% на 80% камня.

Сами стены, помимо кирпича, можно выполнить из обычного или бутового камня. Порой для строительства берут гранит или голыш. Вес каждого элемента – от 1 до 5 кг. Не пытайтесь строить из кремния – от нагревания тот просто лопнет.

В качестве связующего раствора при кладке каменки можно использовать только глину с песком. Обычный цементный раствор не выдержит высоких температур и не прослужит и года.

Глиняный раствор

Глина замачивается в воде на несколько суток и смешивается с просеянным песком до консистенции густой сметаны. Песок предпочтительнее брать не речной, а горный. Его грани неровные, нешлифованные и обеспечивают лучшее сцепление.

Печь из обожженного кирпича с камнями весит немало, поэтому под нее придется делать фундамент. Для этого достаточно котлована глубиной 70 см.

На дно засыпают 15 см песка и щебень. Затем все заливается слоем бетона, желательно с армированием. Сверху застывший фундамент закрывают рулонами рубероида для гидроизоляции.

Кирпичная печь на прочном фундаменте

Отметим некоторые моменты:

1. Угол бани, где устанавливается печь, должен быть теплоизолирован и укреплен. Помимо опасности возгорания, в нем будет наблюдаться большой перепад температур, который способен привести к появлению трещин в стенах.
2. Первый ряд укладывается на рубероидную подложку без раствора, насухо.
3. Остальные блоки при работе смачиваются водой, каждый новый ряд укладывается с перевязкой (со смещением относительно предыдущего).
4. Нужно следить за тем, чтобы стороны кирпичей, обращенные внутрь топочной камеры, были целыми, без сколов и трещин. Стенка здесь должна быть как можно более гладкой, поскольку любая выбоина провоцирует разрушение сооружения. В то же время нельзя обмазывать внутренние поверхности глиной — высохнув, она начнет отслаиваться и засорять дымоход,
5. После завершения кладочных работ, печку надо просушить. Для этого либо ее оставляют на 15 дней при хорошем притоке воздуха, либо несколько раз протапливают в щадящем режиме.

Видео: кладка каменки 3×3,5 кирпича

Чертежи

Виды печей из кирпича

Схема кирпичной печи-каменки

Пример порядовки

С отдельно стоящей емкостью для воды

Порядовка

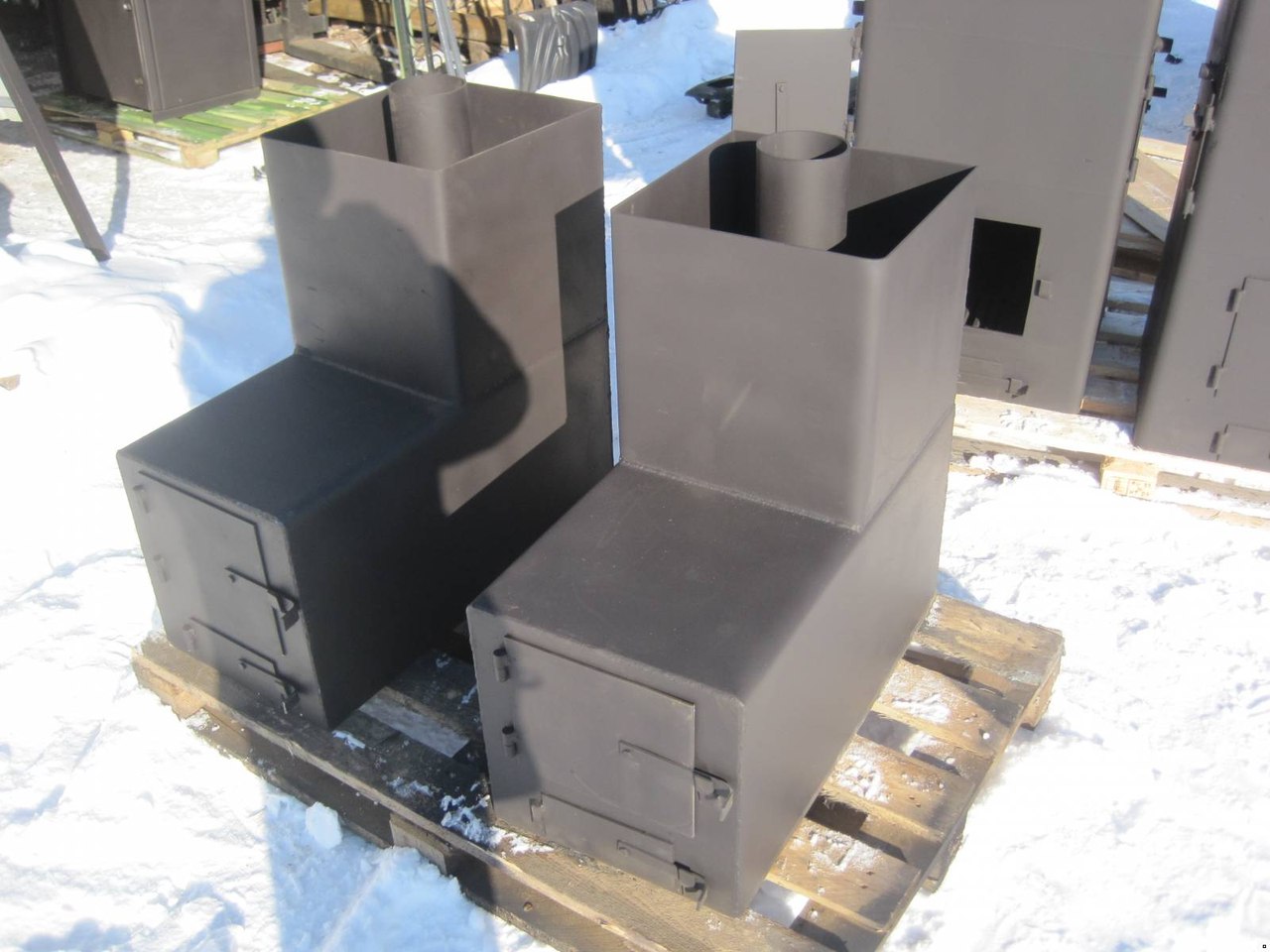

Металлическая печка

Металлическая банная печь

В отличие от кирпичных сооружений, металлические агрегаты компактны и быстро прогреваются сами и нагревают помещение.

Для металлической печки тоже нужен фундамент. Хотя ее масса намного меньше каменного собрата, тем не менее, и под нее нужно сделать надежное основание.

Фундамент под металлическую печь

Исходным материалом послужит толстолистовая сталь или трубы большого диаметра. По конструкции такая печь будет аналогична каменной. Единственное различие – топка. Ее принято делать двухкамерной, чтобы во втором отделении могло происходить дожигание топлива. Подобная схема позволяет увеличить производительность на 20%.

Корпус должен быть полностью проварен – сварка прихватками здесь не подходит.

Главным недостатком стальной печи можно считать обширную раскаленную поверхность, опасную для людей. Однако это легко поправить. После установки корпус просто обкладывается огнеупорным кирпичом, для конвекции оставляют щели.

Обкладка кирпичом

Видео: изготовление металлической печи для бани поэтапно

Чертежи и схемы металлических печей

Устройство котла для бани

Устройство металлической печи-каменки

Устройство печи для бани с закрытой каменкой

Печь на отработке

Схема металлической печи-каменки

Чертеж безопасного простого банного котла

Со встроенным баком для нагрева воды

Чертеж металлической печи

Принцип работы котла на отработке

Самодельная металлическая печь из трубы

Каменка из металла с баком для воды

Чертеж буржуйки

Прочная печь

Металлическая печь для бани своими руками: чертежи + фото

Баня – это довольно распространенный атрибут в России, обязательный для частного дома, дачи, загородной усадьбы.

Видов печного оборудования довольно много: одни предпочитают кирпичную каменку, сложенную профессиональным мастером, а другим по душе сконструированная собственными руками металлическая печь.

Последний вариант является экономичным, так как может быть выполнен из подручных материалов самостоятельно.

Преимущества агрегата

Можно выделить следующие положительные моменты, которыми наделена металлическая печь для бани:

1. Компактность, небольшие размеры дают возможность установки конструкции даже в маленьком помещении.
2. Отсутствие необходимости возведения специального массивного фундамента. Для такой печки подойдет и облегченный вид основания, что значительно упрощает процесс установки.
3. В металлической банной печи можно поддерживать постоянное горение, что позволяет сохранять температуру на заданном значении в течение всей банной процедуры.
4. Экономичный вариант печного оборудования, возможность изготовить сооружение из подручных материалов.

Недостатки

Несмотря на наличие положительных сторон, металлическая печь для бани имеет и свои минусы:

1. Очень быстро остывает, так как отсутствует свойство накопления тепловой энергии. Для того чтобы в бане сохранялась высокая температура, нужно поддерживать постоянный процесс горения.
2. Низкая способность нагрева большого помещения.
3. Необходимость в обеспечении специальной защиты, так как пожаробезопасность металлической конструкции низкая. Рекомендуется установить дополнительную обшивку корпуса.

Выбор формы

Многим покажется такой параметр несущественным. На самом деле конфигурация влияет на производительность оборудования и удобство при его использовании в процессе эксплуатации. Печной агрегат бывает:

• цилиндрическим;
• горизонтальным;
• фигурным;
• прямоугольным.

Последний вид наиболее распространенный и удобный в использовании. При такой конфигурации у печи есть угловые зоны, которые подвержены минимальному накалу. Именно поэтому многие считают, что в прямоугольной конструкции наилучшим образом сохраняется каркас печи.

Форма также влияет на равномерность нагревания как самой конструкции, так и отапливаемого помещения. При максимальном нагревании одного элемента оборудования происходит уменьшение разогрева другого. Это, в свою очередь, обеспечивает равномерность обогрева помещения, постоянный баланс тепловых потоков.

Правильный нагрев конструкции влияет на ее механическую устойчивость. Круглая или цилиндрическая печь характеризуется низкой степенью, поэтому для нее делают более плотные стенки. Прямоугольная печь считается устойчивой, так как у нее имеются холодные углы.

Варианты печного сооружения, выполненного своими руками

Металлические банные печи, можно сказать, имеют уже длинную историю, поэтому за такой долгий период умельцами были разработаны и предложены различные виды их изготовления.

Самый простой вариант – это металлическая печь-каменка, выполненная из железной бочки. Для этого у бочки срезается дно и крышка, в результате получается цилиндр. Затем его до середины загружают кирпичами, поставленными на ребро. Сверху на них укладывается колосниковая решетка. Оставшуюся половину бочки на 2/3 части заполняют камнями. После этого выводят дымоход и устанавливают крышку. Такой способ изготовления печи очень простой, но неудобный в использовании.

Для небольшой по площади бани можно соорудить печь-каменку компактного размера, используя листовую сталь. Внутренняя поверхность такой конструкции выкладывается кирпичом, стенки топки – в полкирпича, дымоход – в одну четверть.

Этот вид печи легко изготовить, использовать в работе. Для прогрева помещения потребуется немного топливного сырья. Комфортная температура будет обеспечена спустя короткий промежуток времени.

Процесс изготовления

Какой вариант исполнения вы бы ни выбрали, потребуется приобрести следующий материал:

• листовую сталь, толщина которой не меньше 8 мм;
• металлическую трубу со стенками 10 мм, диаметром 50—60 см;
• прут толщиной 10 мм;
• колосник;
• щеколды и дверки для топочной камеры, каменки и поддувала;
• водный кран;
• 2 метра трубы (из них 90 см пойдет на топку, 60 см – на бак, а 50 см – на изготовление второстепенных деталей).

Кстати, дверцы для конструктивных элементов можно сделать самостоятельно.

Что касается инструментов, то в работе будем использовать болгарку и сварочный аппарат.

Вариант 1: печная конструкция с закрытым типом каменки

В таком виде сооружения для того чтобы плеснуть воды для подачи пара, потребуется открыть дверку.

Такая конструкция имеет следующие шаги:

1. Берем большой кусок трубы, диаметр которой не менее 50 см, и вырезаем в ней проем для поддувала размером 5х20 см.
2. Внутри трубы со стороны проема привариваем крепления для колосника, используя для этого любую металлическую пластину с проушинами.
3. Переходим к обустройству топки: прорезаем проем 25х20 см, привариваем крепления для прутов каменки. Воспользуемся теми, которые имеют диаметр 1 см, или специально продающимися колосниковыми решетками для печи круглой конфигурации.
4. На противоположной стене каменки прорезаем отверстие, через которое подается пар.
5. Заполняем камнями, подходящими для такого типа конструкции. Хорошими свойствами, сочетающимися с металлической поверхностью, обладает талькохлорит, диабаз, исключить нужно кремень, гранит, слюдосодержащие камни.
6. В крышке для печи вырезаем отверстие под трубу дымохода и устанавливаем ее.

На этом процесс изготовления печной конструкции завершен. Но все же мастера предлагают усовершенствовать ее, добавив бак под горячую воду. Для этого необходим кусок трубы большого диаметра, который нужно вварить в водный кран. Затем берем крышку подходящего размера и разрезаем ее на 2 равные части. В одной половине вырезаем проем для дымохода, а затем привариваем ее на бак. Вторая будет съемной, поэтому к ней необходимо приделать петли и ручку.

Вариант 2: печь постоянного нагрева с открытым типом каменки

Такой агрегат соорудить несложно, имея металлический лист. Его конструкция представляет собой трубу, разделенную на 2 отсека при помощи колосниковой решетки. Верхний – это топка, нижний же выполняет роль зольника-поддувала. Каждое отделение оснащается дверцей, через которую можно закладывать топливо, обеспечивать подачу воздуха, удалять продукты горения.

В дальнем заглушенном торце трубы привариваем патрубок дымохода диаметром 100 мм.

Сверху цилиндрического корпуса присоединяем с помощью сварки металлический короб, который заполняется камнями. Изогнутое колено дымохода позволяет обеспечить максимальное нагревание камней, так как при этом увеличивается контактирующая поверхность раскаленной трубы с каменкой.

Описанный вариант печного сооружения нетрудно выполнить и в виде параллелепипеда. В этом случае понадобятся для заготовок листы металла, а не труба.

Как правило, для такой печки предполагается наличие водогрейного бака. В прямоугольной по форме печи способов его размещения множество, вот лишь некоторые из них:

• на любой из сторон;
• сверху;
• выполнить водяную рубашку по нескольким сторонам;
• врезать трубы на подачу холодной и забор горячей воды.

Удобный способ получения горячей воды – это установка специального теплообменного бака на трубе дымохода. Такой нагреватель можно сделать как самому, так и купить готовый заводской, у которого имеется труба стандартного размера и диаметра. В последнем случае бак врезается в дымоход, его вертикальную часть над корпусом печи, и подключаются трубы на подачу и забор воды. Такой бак при достаточном объеме может выполнять функцию резервуара либо просто быть теплообменником, подключенным к основной емкости под воду.

Вариант 3: металлическая печь открытого типа с дополнительными кирпичными стенами

Этот вид печного оборудования считается сложным в исполнении, но это оправдывается приобретением способности накапливать тепло.

Такая конструкция представляет собой металлический корпус с внутренней кирпичной кладкой. При этом требования к толщине стали снижаются: можно взять лист 2 мм. Для кладки потребуется огнеупорный кирпич из шамота и раствор, в качестве которого подойдет специальная готовая сухая смесь для печных работ. Замешивается она с учетом требований инструкции по применению.

Металлическая печь для бани имеет следующую технологию изготовления:

1. Подготавливаем основание: привариваем к нему ножки и подпяточники. Это позволит сделать печное сооружение устойчивым.
2. Выкладываем на основание первый сплошной кирпичный ряд. Для остальных – придерживаемся следующих параметров: возле топки укладываем в полкирпича, в районе дымоходных каналов  – в четверть.
3. Когда будет готова камера поддувала, устанавливаем колосник из чугуна, помещая его между топкой и зольником. Для оформления проемов под загрузочное окно и поддувало можно воспользоваться металлическими уголками, размером 20 х 20. При этом важно следить за ровностью межрядовых швов.
4. Над топочной камерой укладываем металлическую решетку из прутьев, диаметр которых 12 мм. На нее будем потом выставлять камни.
5. Когда кладка достигнет уровня каменки, нужно справа или слева оставить проем. В него будем загружать камни, доставать их для чистки, а также в это окно во время банной процедуры прыскают водой для парообразования.
6. Дымоходный канал желательно сделать извилистым. Это обеспечит максимальный прогрев всего печного корпуса и полное сгорание топливных ресурсов. В том месте, где труба поворачивает наверх, с тыльной стороны создаем ревизионное оконце. В него монтируем задвижку, позволяющую сохранять долго тепло после окончания процесса топки.
7. Верхние два ряда кирпичей укладываем сплошными, оставляя проем для монтажа дымоходной трубы, через которую будут выводиться продукты сгорания.
8. После того как закончили кирпичную кладку, даем время раствору схватиться, подсохнуть. Затем приступаем к сварке стенок металлического корпуса. В нашей ситуации он напоминает своеобразный футляр. Уголок 20 х 20, пущенный по стыкам, позволяет облегчить сварные работы, сделать швы герметичными.
9. Не забываем вырезать проемы под зольник и загрузочную камеру топки, выполняя заготовку передней стенки. Устанавливаем ее на место, привариваем петли для дверей. Полотна дверок делаем шире на 10 мм с каждой стороны, чем подготовленные проемы – это обеспечит плотность при закрывании. Можно проложить асбестовый уплотнитель по периметру дверки или по всей ее внутренней поверхности.
10. В заготовке боковой стенки также предусматриваем проем для подготовленного в кирпичной кладке окна под образование пара. Устанавливаем для этого металлическую дверку с уплотняющим материалом. Ее желательно сделать открывающейся вниз, поставить холодную рукоятку для открывания во время банной процедуры, когда есть необходимость в поддаче пара.
11. На крышке для печи вырезаем отверстие для дымоходной трубы, после чего прикрепляем ее.
12. Далее устанавливаем дымоходный канал, проводя сварочные работы.
13. Ставим печь на выбранное место и загружаем камнями.

Правила установки

Вот несколько общих рекомендаций по монтажу печного оборудования:

• устанавливать на расстоянии не меньше 1 метра от стен бани;
• сооружение должно находиться в непосредственной близости от дымохода;
• выполнение специального фундамента, основания из огнеупорных материалов для размещения печи;
• стену, возле которой находится металлическая печь, следует отделать листовым огнеупорным материалом.

Похожие статьи:

Железные печи для бани своими руками как сделать печь в баню из металла + фото

Возможно, вы уже выстроили парилку самостоятельно или только планируете это сделать. В таком случае знать, как делаются железные печи для бани своими руками просто необходимо. Кирпичные изделия по некоторым параметрам превосходят упомянутые нагреватели, но найти хорошего мастера и договориться за сносную цену довольно сложно.

Взвешиваем все за и против

Что выбрать?

Невозможно сделать правильный выбор, не обдумав всех подводных камней. Положительные стороны:

• Простота монтажа. Обычно установка сводится к выбору места и выводу дымохода. В некоторых случаях топка находится в комнате отдыха или предбаннике, тогда необходимо предусмотреть соответствующий проем в перегородке.
• Простота обслуживания и ремонта. Почистить такую конструкцию значительно легче, чем кирпичную.
• Удобство установки бака для подогрева воды.
• Быстрый нагрев. Кирпичным аналогам может потребоваться до 5 часов, чтобы развить ту температуру, которую металлическая печь наберет за 1 час.
• Доступность материалов для самостоятельной сборки.
• Возможность творческого подхода. Собрать конструкцию можно такого вида, который будет лучше подходить под общий интерьер.

Минусами такой конструкции являются:

• Сложность создания условий пара настоящей русской бани.
• Сильный разогрев самого агрегата, что может привести к ожогам.
• Быстрое остывание. Если вы планируете пребывание в бане на протяжении нескольких часов, тогда ее периодически нужно будет подтапливать.
• Высокая пожароопасность при неправильном монтаже.

Обратите внимание!

Для того чтобы было легче выполнять сборку и последующий монтаж, перед началом работ хорошо было бы подготовить примерные чертежи всей конструкции.

Отдельный фундамент

Фундамент под массивную железную печь

Какой бы вариант вы ни решили использовать, важно, чтобы под печь был заложен отдельный фундамент. Делается это для того, чтобы снизить нагрузку на лаги, а также предотвратить возможность возгорания напольного покрытия и впоследствии всей бани.

Обратите внимание!
Можно установить приобретенную металлическую печь и без фундамента, но самодельная конструкция, обычно, имеет немалый вес, поэтому лучше под нее сделать мощное основание.

Свайный фундамент для печки

Основание должно быть рассчитано еще на этапе проектирования. Это очень важно, ведь в случае использования свайного фундамента желательно разместить дополнительный опорный элемент под нагревателем. Когда все строение готово, это будет сделать невозможно. Но из каждой ситуации есть выход и можно изготовить бетонную подпорку. Для этого понадобится следующее:

• Точно под местом расположения печи выкапывается яма глубиной в 50 см. Ее размеры должны превышать длину и ширину печки на 5‒10 см.
• На дно укладывается слой песка в 10 см. Он хорошо трамбуется, после этого смачивается водой. После высыхания досыпается необходимое количество и снова трамбуется.
• Изготавливается металлическая обрешетка и укладывается на подставки из кирпичей. При большой высоте решеток понадобится две (более 80 см). Можно до определенного уровня сделать бетонное основание, а остальное доложить кирпичом.
• Из доски сбиваются щиты для опалубки. Желательно, чтобы между планками не было зазора. По возможности лучше использовать ламинированную фанеру, тогда конструкция получится с ровными торцами.
• Внутрь заливается раствор и хорошо утрамбовывается. Лучше делать это при помощи вибратора, чтобы заполнить все щели и полости.
• Поднять фундамент необходимо на несколько сантиметров выше уровня чистового пола.
• Сверху укладывается гидроизоляция из рубероида или бикроста, чтобы отсечь попадание влаги к печи и внутрь помещения.

Обратите внимание!

В местностях, где высокая подвижность грунта или очень неустойчивый верхний слой, углубляться необходимо ниже уровня промерзания. Только в таком случае удастся обеспечить требуемый упор.

Печь из автомобильных дисков

Печь из колесных дисков

Этот вариант является одним из самых простых в изготовлении. Из составляющих понадобится 4 диска от грузовика КамАЗ (если в планах есть монтаж бака для воды, то необходимо будет еще 2 диска) и листовой металл толщиной в 8 мм.

• Листовой металл вырезается по диаметру отверстия диска. В середине делается окошко с размером 20×30 см. Привариваются металлические прутья диаметром в 12 мм через каждый см. Они будут служить колосниками. Затем эта деталь фиксируется к одному из торцов обода.
• Второй диск с одной стороны закрывается точно таким же образом. Но в крышке необходимо изготовить отверстие под переходник для дымохода.
• Два диска соединяются между собой. Необходимо следить, чтобы шов был без раковин, это необходимо для обеспечения хорошей тяги.
• При помощи болгарки или плазменного резака вырезается дверца для загрузки дров. Ее размеры могут быть 20×30 см.
• Делаются импровизированные петли из арматуры, которую загибают крючками и гаек. Можно использовать готовые решения для сварных изделий. Заслонка устанавливается на свое место. Изготавливается запорный механизм.
• Снизу фиксируется еще один диск, он будет служить в роли поддувала. В нем изготавливается отверстие 15×30 см. Такого же размера изготавливается ящик для сборки золы. Он будет находиться как раз под колосниками, поэтому прогоревшие угли будут падать в него, его достаточно просто будет вытрусить в ведро.
• Сверху крепится диск, который будет служить емкостью для камней. Его торцы можно не закрывать заглушками.
• Для того чтобы изготовить бак для воды, две основы для колес свариваются между собой. Их торцы закрываются листовым металлом. В середине делается два отверстия и в них вставляется гильза. По внутреннему диаметру она должна быть больше дымохода, чтобы его свободно можно было пропустить.
• В стенку бака вваривается патрубок на ½»с резьбой для крана. Его можно установить непосредственно на конструкцию или через металлический шланг вывести и смонтировать на стену.
• Для заливки жидкости можно закрепить еще один патрубок для подвода шланга. Есть другой вариант – в верхнем торце делается небольшая дверца.

Обратите внимание!

Для парилок на одного человека можно изготовить еще меньший по габаритам вариант. Для него понадобятся диски от «Волги». Принцип будет точно таким, как описан выше.

Печь из металлической трубы

Для того чтобы собрать такой вариант, из материала понадобится труба с внешним диаметром в 50 см (длина желательно не меньше 70 см), лучше, если толщина стенки будет 8 мм. Дополнительно нужен листовой металл 8 мм и кругляк диаметром в 10‒12 мм.

• Чтобы было легче представлять рабочий процесс, необходимо знать, что в итоге труба будет располагаться в горизонтальном положении.
• От одного из краев берется отступ в 10‒15 см. Делается вырез размером 20×35 см. С внутренней стороны приваривается колосник из отрезков арматуры. Вместо этого можно приобрести чугунный и сделать вырез четко под него. В таком случае он будет съемным, что облегчит чистку печи.
• По диагонали от установленной решетки с отступом в 5 см от края делается отверстие под трубу для дымохода. Она вставляется и хорошо проваривается.
• Торец, который ближе к трубе, закрывается при помощи листового материала. Верхняя часть вырезается по форме окружности, а нижняя так и остается прямоугольной, она будет служить подставкой.
• Второй торец закрывается точно таким же образом.
• Если планируется, что подкидывать дрова можно будет из самой парилки, тогда достаточно вырезать окошко размерами 20×33 см и закрепить дверцу по принципу, как описано в предыдущем варианте. Когда отверстие топки должно выходить в комнату отдыха, тогда необходимо сделать дополнительный выступ. Для этого замеряется ширина перестенка. Вырезаются прямоугольники длиной 20 и 33 см, а шириной на 5 см больше ширины стены. Они навариваются вокруг вырезанного отверстия в торце, и к ним фиксируется дверца.
• Под колосником приваривается емкость с размером в 35×25×15 см. В листе, который закрывает торец трубы, вырезается отверстие размером 25×15 см, оно необходимо, чтобы в него установить совок для сбора золы. Тяга будет зависеть от того, насколько он выдвинут.
• Из листового материала изготавливается емкость 40×20×50 см. Она приваривается к задней части печки и будет служить для нагрева воды. В верхнем торце бака предусматривается дверца для заливки воды. В нижней части врезается патрубок с резьбой на ½» для крана.
• Для того чтобы уложить сверху камни, необходимо подготовить конструкцию, которая напоминает ящик без дна. Его размеры 20×40×20 см. При этом торцевые стенки должны повторять контур окружности, чтобы лечь впритык.

Обратите внимание!

Если в семье есть дети, то всю конструкцию можно интересно декорировать. Например, ее можно сделать похожей на небольшой поезд. Для этого под топкой приваривается отбойник, как у настоящего локомотива, а по бокам круглые заготовки для колес.

Печь из листового материала

В этом случае вариантов будет масса. Проектировать можно под конкретные условия. Мы рассмотрим одну конструкцию, которую вы сможете подгонять под свои условия.

• Из листового металла в 8 мм вырезаются заготовки. Пять размером 60×40 см, еще две – 40×40 см.
• К днищу приставляется одна стенка. Она фиксируется при помощи сварочного аппарата несколькими прихватками. Металлическим угольником подгоняется угол под 90°. Приставляется задняя стенка 40×40 см и прихватывается к днищу и боковой стенке. Еще раз проверяется угол, если все соответствует, тогда можно хорошо проварить все швы.
• Следующим шагом будет крепление еще одной боковой стенки.
• С внутренней стороны на боках, на высоте 15 см, крепится два уголка 3×3 см. Они необязательно должны проходить через всю длину. Их цель – полочка для внутренней перегородки, так ее удобнее монтировать. Она укладывается на подставки и проваривается по всему периметру.
• В ней делается вырез 20×30. На него наваривается готовый колосник или делается из круглой арматуры.
• Закрепляется и проваривается верхняя часть конструкции.
• На расстоянии 5‒7 см от задней стенки в верхнем торце делается вырез под патрубок для дымохода. Он вставляется на свое место и проваривается по окружности.
• Монтируется лицевая стенка. В ней делается вырез 20×20 см под дверцу для загрузки поленьев. Ниже там, где находится отсек для сборки золы, изготавливается окошко размером 20×10 см. Под него изготавливается совок таких же размеров. Он будет регулятором тяги, а также позволит быстро чистить печку после протопки.
• Чтобы организовать каменку, необходимо сверху еще наварить бортики. Их высота будет зависеть от того, сколько голышей необходимо разместить.
• Бак для воды можно приварить к одной из боковых стенок. Он изготавливается по принципу, как описано для предыдущего варианта.

Обратите внимание!

Лучше, чтобы каменка не закрывала пространство вокруг трубы. Дело в том, что камни хорошо сохраняются температуру, а это увеличивает скорость прогорания швов.

Советы по монтажу

Печка облицована кирпичом

Правильная установка печи внутри помещения гарантирует то, что будет достигнута желаемая температура.

• Если загрузка дров будет осуществляться в самой парилке, тогда отверстие топки должно смотреть в сторону двери. Это очень важно, чтобы был достаточный приток воздуха. Это правило неактуально, когда поленья подкидываются из комнаты отдыха.
• Печь разогревается до больших температур, что может привести к порче отделочного материала, чтобы этого не произошло, необходимо защитить пространство вокруг отопительного прибора. Для этого по периметру можно уложить огнеупорный кирпич под расшивку, это улучшит внешний вид и будет препятствовать перегреву.
• Внутреннюю часть дымохода можно сделать по технологии сэндвич (две трубы, одна находится внутри другой, а между ними уложен огнеупорный утеплитель). Это позволит предотвратить возможные ожоги.
• Место, где труба проходит через потолок или стену, дополнительно обкладывается огнеупорным материалом, также можно закрепить листы из нержавеющей стали.
• Печь должна находиться как можно ближе к полке для сиденья, но на достаточном расстоянии, чтобы можно было спокойно перемещаться без опасности получить ожог.

Обратите внимание!

Обязательно устанавливайте внутри градусник и песочные часы. Это позволит вам контролировать максимальную температуру и время, проведенное в середине. Если не следить за этим, то можно получить тепловой удар, последствия которого бывают очень печальными.

Нам очень интересно знать, как у вас получилось реализовать свой проект. Делитесь своими решениями, а также ссылками на фотографии в комментариях.

Видео

В этом видео показано, как сделать хорошую печь для бани из трубы:

Комментарии эксперта помогут вам определиться с выбором типа печки для бани:

Фото

Печь из двух труб

Печь для бани из газового баллона

Печь из листового металла

Банная печь с баком

Печь из стальной трубы

Самодельная печь для бани

Печь для бани на дровах

Из этой трубы будет сделана печь

Печь для бани своими руками

А еще это уникальный способ провести свободное время на выходных, место встречи с друзьями.А если еще ко всему этому в придачу сделана печь для бани своими руками, то баня автоматически становится еще и поводом для безграничной гордости перед всеми своими знакомыми.Остается только набраться решимости, запастись терпением (ведь такая работа потребует прилежного к ней отношения) и внять рекомендациям опытных специалистов. Кстати, в качестве таких квалифицированных профессионалов, охотно выступают проектировщики, дизайнеры и инженеры компании ИнноваСтрой.

Основываясь на их богатейшем опыте, можно попытаться сделать печь для бани своими руками. Чертежи такой конструкции лучше доверить опытным проектировщикам, так как от точности проектных расчетов будут зависеть такие параметры работы печи, как:

• Размеры конструкции;
• Место ее расположение в интерьере бани;
• Объем закладки топливных ресурсов;
• Сила тяги;
• Коэффициент полезного действия;
• Длительность горения топлива;
• Быстрота нагрева воздуха в бане;
• Скорость нагрева горячей воды.

Как видно, расчет параметров и проектирование печи для ее обустройства в бане — это весьма ответственная процедура. И было бы лучше, если бы ею занялись квалифицированные сотрудники ИнноваСтрой, которые помимо перечисленных критериев в своих проектах обеспечивают и экономическую рентабельность. Строительство по чертежам, составленным в ИнноваСтрой, позволяет сэкономить на материале, на расходе топлива в процессе эксплуатации и на себестоимости всего строительства печи для бани.И прежде чем заказать составление проекта, желательно определиться с некоторыми особенностями строительства банных печей, их разновидностями и условиями их устройства.

Какую печь для бани выбрать

Опустив лирическую часть о пользе банных процедур и достоинствах самостоятельного строительства, мы сразу приступим к теоретической части этого процесса.

Классификация включает разные печи для бани — чертежи каждой модели и их проекты должны опираться на такие признаки этой классификации:

• Габариты конструкции — в зависимости от площади самой бани, типа помещения, материалов, используемых для строительства бани и некоторых технологических параметров, печка для бани может быть разного размера;
• По типу нагрева помещения различают холодные и горячие печи;
• По конструктивным особенностям классифицируются открытые и закрытые печи;
• По типу монтажа топливников — различаются выносные и встроенные модели печей.

Кроме того, под влиянием современной индустрии и ее инновационных технологий в обиходе появилась печка для бани, работающая не только на дровах. Некоторые современные модели успешно функционируют на любом виде твердого топлива. Также актуальными стали электрические модели и печки, работающие на природном или сжиженном газе.

Выбор печи по виду используемого материала

Отдельного внимания заслуживает классификация, включающая возможность создать печь для бани своими руками из разных материалов:

• Кирпичная печь для бани;
• Металлическая банная печь.

Их отличия касаются и затрачиваемых на изготовление средств. Традиционно металлическая печь обходится дороже, но часто она может быть автономной и перемещаться при необходимости в разные уголки бани.Преимуществом металлической печки считается простота ее изготовления — при наличии сварочного аппарата сделать такую конструкцию не составит труда в течение даже одного дня. В то же время есть еще одно достоинство таких печей — они достаточно быстро нагреваются. Однако и остывают они точно так же быстро.

Для изготовления печек для бани используется традиционный листовой металл. Но в условиях развития современных технологий часто применяются различные сплавы с повышенными технологическими свойствами.

Традиционным же вариантом все же считается кирпичная конструкция печей для бани. Ее достоинствами многие специалисты, в том числе — и профессионалы ИнноваСтрой, называют такие приоритетные качества:

• Быстрый период растопки — всего несколько минут;
• Длительный период поддержания стабильного температурного режима;
• Долговечность эксплуатационного периода;
• Простота в обслуживании.

Кирпичные печи более продуктивны в отношении выделения мягкого и обжигающего пара и тепловой энергии. В отличие от металлических конструкций, печи из кирпича аккумулируют большее количество тепла. И при этом — намного медленнее отдают его.

В то же время такую печь для бани своими руками сложно оснастить современной регулирующей, контрольной и измерительной аппаратурой. И вследствие этого в кирпичных печках сложнее поддерживать определенный уровень температуры.Недостатком можно считать и то, что при сооружении кирпичных конструкций потребуется большая трудоемкость и больше затрат времени.

Выбор печи по типу топлива

Чаще всего для поддержания естественности процесса в бане принято пользоваться старинными методами. Поэтому обычно акцент в выборе топлива и, соответственно, — типа печи для бани, ставится на дровах.

Дровяная печь

Дровяные печки — это признаки традиций, практичность и высокая эффективность. Дрова — это самый доступный во всех отношения вид топлива. Они недорого обходятся и их несложно купить в любом регионе.

Общепризнанными достоинствами дровяных печей считаются:

• Быстрый нагрев;
• Простота обслуживания;
• Бюджетная доступность.

Единственным недостатком, хотя и не столь значительным, является образование сажи на стенках трубопровода. Вследствие этого несколько повышается трудоемкость обслуживания печей ввиду необходимости периодической чистки сажи.В качестве топливных ресурсов для дровяных печей традиционно используются березовые, дубовые, ольховые дрова, а также дрова из прочих лиственных пород деревьев. Нежелательно для этой цели применять хвойные породы древесины — содержащаяся в них смола образует много сажи.

Электрическая печь

Это модернизированный современный вариант банных печей. Он почти полностью безопасен и не требует никаких трудоемких затрат. В таких печах практически сразу нагревается вода и образуется пар.Однако их недостатком является отсутствие естественности. Кроме того, объем потребляемой электроэнергии заставляет задуматься о целесообразности частой эксплуатации таких печей.

Газовая печь

Достоинством таких печей можно назвать отсутствие трудоемкости и быстрый подогрев стен печи и камней для образования пара. Газ — относительно доступный вид топлива, но только — при условии подключения печи к центральной газовой магистрали. В противном случае использование баллонного газа обойдется слишком дорого.

Различия в устройствах для камней

Перед началом строительства печки также следует сделать выбор каменки — места закладки камней. По типу их конструктивных отличий принято различать открытые и закрытые печи для бани. Чертежи в обоих случаях отличаются только обозначением доступа открытого огня.Кроме того, различия могут касаться дверей в этой конструктивной части печек. Они могут оставаться открытыми или закрытыми во время протапливания печи. В традиционных русских банях принято устраивать открытые каменки.

В таких конструкциях огонь при непосредственном контакте нагревает камни. А при попадании на них воды выделяется обильный пар, достигающий 300 градусов. При этом сохраняется низкий порог влажности пара.

Расчет мощности печи для бани

Начало строительства банной печи, как и самой бани, начинается с составления проекта. А чтобы составить проект бани с традиционной кирпичной печкой на дровах необходимо произвести расчет ее мощности. Это станет основой для расчета необходимых материалов и размеров печки.

Итак, при закладке печи производится расчет мощности, включающий:

• Среднетемпературный режим в регионе;
• Тип материала для бани;
• Теплопроводность стен бани;
• Площадь бани;
• Объем бака для нагрева воды;
• Объем каменки.

При средних показателях для климатической зоны большинства областей на отопление бани и продуцирование пара в ней понадобится примерно 4-5 кВт мощности. В данном случае имеется ввиду, что стены бани изготовлены из прочных пород древесины диаметром 16-18 см, а площадь всей бани составляет примерно 20 метров квадратных.

При таких усредненных параметрах расчет мощности также должен включать еще примерно 8-9 кВт, затрачиваемых на нагревание воды и камней печкой.К этим расчетам применяется коэффициент 1,5, так как проводится учет мощности, затрачиваемой на нагревание парилки. При отсутствии дополнительного утепления стен на теплоотдачу в смежные помещения и наружу бани применяется коэффициент х2,0. По такому алгоритму и рассчитывается мощность печки для бани.

Для самостоятельного строительства достаточно несложных расчетов с взятыми из нормативных строительных таблиц параметрами. Если же есть желание сделать баню максимально комфортной, практичной и естественной, то за такими расчетами следует отправляться к специалистам.Составить на печь для бани своими руками чертежи и расчеты мощности не сложно, но малейшая ошибка приведет к низкой продуктивности печи и ее пониженному КПД.

Расчет параметров печи

Габариты и мощность печи необходимо рассчитывать, исходя из таких критериев:

• На 1 кубический метр парилки необходим 1 кВт мощности печки;
• На 10% нужно завысить продуктивность при строительстве печи с расположением в смежном помещении;
• Еще 10% мощности добавляется при наличии конструкции двери без утепления;
• Плюс 15-20% придется добавить к проектируемой мощности, если не предполагается дополнительное утепление несущих конструкций бани;
• К полученным значением придется добавить по 3 кВт на каждое окно, имеющееся в бане.

Между тем расчеты должны включать и толщину стен печи, объём ее топки, объем водогрейного резервуара, количество камней и объем емкости для них. На производительной печи и расчет ее мощности будет влиять устройство потолочной конструкции и пола, так как горячий воздух поднимается вверх. Дополняет корректность расчета мощности печи и ее параметров количество парилок, численность полок в них, объем расходуемой горячей и холодной воды.

Расчет объема емкости для воды и камней

Поскольку эти конструктивные особенности также включаются в печь для отопления бани, то и их расчеты также нужно учесть.Традиционно, в соответствии со старинными рецептами строителей прошлого, на 1 кубический метр парилки необходимо использовать 3-4,5 кг камней. Следовательно, исходя из полученной цифры, нужно рассчитывать среднюю массу камня и объем каменки.По другой методике расчет ведется так: на 1 кубический метр парилки необходимо примерно 1,5 кг булыжника и еще дополнительно по 1,2 кг на каждый литр воды. Такой расчет позволяет определить и объем резервуара для воды, и количество камней.

Как видно, построить печь для бани из кирпича может оказаться несколько затруднительно ввиду сложности проведения расчетов мощности и расчета габаритов.Однако эта задача будет не столь актуальной и обременительной, если доверить составление проекта /proektirovanie-i-dizajn/individualnoe-proektirovanie-domov квалифицированным специалистам компании ИнноваСтрой. Тем более, это обойдется дешевле, чем бесконечные эксперименты с практическим подбором нужных параметров и затратами материалов и времени.

Последовательность и схема строительства печи для бани

В самостоятельной практике строительства придется столкнуться еще с одной задачей — если планируется печь для бани из кирпича, то придется подготовить основательный фундамент. Кирпич — довольно тяжелый материал. А учитывая его коэффициент водопоглощения, да еще — в условиях влажности в парилке, несложно предположить нагрузку на основание печи

Поэтому первым делом следует залить фундаментное основание достаточной толщины, но не менее 7-8 см. И пока фундамент застывает, можно ознакомиться с устройством печки для отопления бани. Конструктивно вся печка для бани состоит из таких элементов:

• Топочная камера;
• Камера сбора золы;
• Каменка;
• Дымоходная труба;
• Ёмкость нагрева воды.

В реализации задуманного проекта — печь для бани своими руками — фото поможет определиться со стилистикой конструкции. Одновременно можно ознакомиться с выбором материалов. Главным из них будет кирпич. Он должен быть керамическим для сооружения внешней конструкции. Для обустройства топки и зольника необходим керамический огнеупорный кирпич. Не стоит использовать силикатный кирпич для любых конструктивных частей печи. Иначе печка для бани получится недолговечной и малопродуктивной в части выделения тепловой энергии.Раствор для кладки используется сугубо глиняный с добавлением в него обычной соли в пропорции 1:20. Соотношение воды 1:3. Чтобы печь для бани из кирпича была более эффективной, стенки ложатся в один кирпич.Слой глиняного раствора между рядами кирпичей должен быть не тоньше 10 мм для свободного расширения при нагреве.

• Первые два ряда укладываются всплошную, непосредственно на фундамент;
• На третьем ряду начинает устраиваться колодец при горизонтальной схеме размещения воздуховода;
• На четвертый ряд устанавливаются колосники;
• На пятом ряду монтируется дверца зольника;
• На шестом ряду монтируется дверца топки;
• Металлические швеллеры устраиваются на четырнадцатом ряду.

Чтобы печь была практичной, следует строго придерживаться схемы ее построения. Для каждой модели существует конкретный чертеж, как сделать печь своими руками, фото и схемы определенной модели.

Однако надежнее всего не экспериментировать с сооружением печи при отсутствии практического опыта. Этот процесс было бы благоразумнее доверить профессиональным и компетентным исполнителям, имеющим богатый практический опыт.Такие квалифицированные работники есть в компании ИнноваСтрой, и они готовы оказать содействие в строительстве печи любой модели для собственной бани.

А приведенные ниже образцы видео помогут лучше усвоить порядок строительства печей для бань своими руками тем, кто полагается на собственную практику и имеющийся опыт:

чертежи с размерами, фото банной железной печки, как сварить металлическую конструкцию

Отопительные печи для бани, изготовленные из металла, давно получили широкое распространение благодаря своим особенным качествам.

Такие приборы практически ничем не уступают традиционным устройствам из кирпича, даже отличаются более высоким КПД и скоростью нагрева.

Их компактность, простота в эксплуатации, невысокая стоимость становятся неоспоримыми плюсами для владельцев загородных участков.

Многие слесарные мастерские предлагают услуги по изготовлению металлических печей по индивидуальному проекту заказчика. Это дает возможность получить прибор, рассчитанный на работу с учетом конкретных факторов и обладающий совокупностью требуемых функций.

Сделать дровяную металлическую печь своими руками несложно, особенно если имеется опыт работы со сваркой.

Особенности конструкции, чертежи

Существуют различные типы отопительных устройств такого вида, их объединяют общие элементы конструкции:

• Корпус — изготавливается чаще всего из листовой стали, в которой удобно вырезать отверстия для дымохода и дверец топки, зольника.

Фото 1. Чертёж металлической печи для бани (вид спереди, сбоку) и изображение устройства в готовом виде.

• Топочная камера — обычно выполняется отдельный короб из стали достаточной толщины (не менее 5 мм), состоящий из самой топочной камеры и приваренной снизу конструкции выдвижного зольника. От топки он отделяется стальной решеткой с крупными ячейками. Помимо сбора сажи, зольник выполняет функцию подачи воздуха в топочную камеру, то есть создает тягу.
• Каменка — металлическая корзина для камней, чаще всего располагается прямо над топкой для лучшего прогревания. Каменка бывает двух типов: открытая, обеспечивающая удобное создание пара, или закрытая, расположенная внутри корпуса печи.
• Бак для воды — может располагаться как рядом с каменкой, так и над ней. Обычно бак с водой снабжается специальным краном, подающим воду на раскаленные камни, это обеспечивает формирование пара.
• Дымоход — отводит продукты сгорания, дым и горячий воздух на улицу, также создает тягу.

Фото 2. Чертёж банной печки из металла: проработана каждая деталь устройства, указаны размеры.

Металлические печи имеют свойство сильно нагреваться при эксплуатации, интенсивный жар может приносить дискомфорт находящимся в парилке, а раскаленная поверхность стать причиной ожогов. Поэтому такой тип устройств обычно облицовывают камнем или кирпичом — помимо защиты от жара, экран наряду с каменкой выступает как накопитель тепла. После того как печь погаснет, кирпичный экран еще долго будет обогревать воздух, просушивая парную после ее использования.

Существует еще один распространенный способ снизить чересчур сильный жар от печи: топочная камера выкладывается изнутри шамотным (огнестойким) кирпичом. Этот способ называется футеровкой и имеет свои минусы. Перегретый воздух, попадая в дымоход, может стать причиной возникновения пожара. Поэтому если выполняется футеровка топочной камеры, рекомендуется обязательно установить над ней каменку для поглощения части жара.

Схема и размеры простой металлической печи для бани

Самая обычная компактная печь имеет элементарную конструкцию и быстро сваривается из листовой стали. Корпус прямоугольный, размеры 55 см х 30 см, высота около метра. Внутри корпуса располагается зольник высотой 15 см, топочная камера высотой 30 см. Над топкой устанавливается открытая сетка для камней. Труба дымохода напрямую от топки поднимается к крыше, проходит сквозь каменку, отдавая ей значительную часть жара.

Справка. Чтобы изготовить еще более простую модель, понадобится старый пропановый баллон, который используется в качестве корпуса печи. В торце вырезаются отверстия для дверей топки, зольника. В боковой стенке делается круглый проем для подсоединения дымохода. Сам баллон горизонтально устанавливается на ножки.

Вертикальная железная печка

Наиболее компактный вариант представляет собой высокий вертикальный корпус, в котором все детали располагаются друг над другом.

Размеры такого устройства могут варьироваться в соответствии с площадью парной. В среднем для небольшого помещения оптимальными будут размеры 0,5 м х 0,5м х 1,3 м.

Вертикальный котел может содержать два или три отсека. Это зависит от того, будет ли установлен бак для воды. В нижней камере располагается топка и зольник (от размера топки зависит мощность печи и срок прогорания одной закладки дров).

Над топкой устанавливается внутренняя каменка, высотой около 45 см, в корпусе прорезается дверца для закладки камней.

Сразу над каменкой ставится бак с водой, размер которого зависит от нужд пользователей (соответственно выбирается высота всей печи).

Над баком устанавливается дымоход, который соединяется с отводом от топочной камеры напрямую. Между стенами корпуса и внутренними камерами оставляется воздушный зазор не менее 3—5 см для защиты внешних стен от перегрева.

Вам также будет интересно:

Горизонтальная банная печка с выносной топкой

Такое устройство занимает больше места, но предоставляет возможность расположить основную часть печи в соседнем помещении или на улице. Этот вариант позволяет с большим удобством выполнять операции по закладке дров, чистке печи. Если печь выводится в предбанник, она обогревает также второе помещение, что является дополнительным плюсом. В самой парной находится лишь камера топки, расположенная над ней каменка.

При монтаже такого устройства особое внимание требуется уделить пожарной безопасности. Перегородку, через которую будет проходить топка, тщательно изолируют.

Лучше всего обложить топку кирпичом, это исключит потерю тепла из парной. В предбаннике стены и пол в месте расположения печи закрываются огнестойким материалом.

Размеры такой печи в среднем 0,5 м в ширину,1 м в длину, высота зависит от величины каменки, располагаемой над топкой.

Изготовление печи из металла своими руками

При выборе чертежа для выполнения печи своими руками учитывается ряд факторов:

• площадь помещения — от нее зависят габариты устройства;
• наличие желаемых функций — нагрев воздуха, воды;
• присутствие каменки открытого или закрытого типа;
• теплоемкость — защитное экранирование.

Расположение устройства в помещении также играет существенную роль. Если требуется компактная печь для маленькой парной, подойдет расположение в углу. В этом случае лучше выбрать модель с выносной топкой или вертикальную. При расположении в центре парной печь больших размеров может быть горизонтальной и массивной для качественного прогрева помещения.

Материалы

При изготовлении печи самому предпочтение отдается листовой стали. Ее удобно разрезать, сгибать, сам материал отличается устойчивостью к прогоранию.

Для долговечности самодельной печи требуется довольно толстый слой стали, но чересчур большая ширина слоя (например, 1 см) может привести к длительному разогреву устройства, снижению его КПД.

Поэтому оптимальным выбором будет сталь толщиной 5—7 мм для топки и 3—4 мм для корпуса.

Остальные детали — дверцы, петли к ним, задвижки, кран для бака с водой, решетки для зольника и каменки рекомендуется купить в специализированных строительных магазинах. Дымоход изготавливается из кусков трубы подходящего диаметра (не менее 10 см), ножки — из металлических обрезков достаточной толщины, чтобы выдержать вес печи, а также сетки с камнями. Для наполнения каменки подойдут речные валуны округлой формы и подходящего размера.

Инструменты

Для выполнения всех этапов работы понадобятся следующие инструменты:

• сварочный аппарат;
• болгарка с отрезным диском по железу;
• емкость для замешивания раствора;
• печной молоток-кирка;
• мастерок;
• правило.

Чтобы работа проходила безопасно, требуется приобрести средства защиты: специальную маску и перчатки. Понадобятся различные измерительные приборы: рулетка, строительный уровень.

Этапы постройки. Как правильно сварить конструкцию?

Первым делом под печь подготавливается место, закладывается фундамент. Большинство металлических устройств компактны, поэтому не требуют бетонной заливки, достаточно выложить основание из двух рядов кирпича. В случае если решено выкладывать тяжелый кирпичный экран, целесообразнее позаботиться о полноценном фундаменте:

1. Разбирается пол в месте установки печи, вырывается котлован глубиной в полметра.
2. На дно насыпается дренажная подушка: слой мокрого песка, второй пласт битого щебня или специального гранулированного керамзита.
3. На дренаж ставится опалубка из дерева, заливается бетонной смесью.
4. После просушки фундамента на него кладется двухслойная гидроизоляция (рубероид).

После подготовки фундамента обеспечивается термоизоляция будущего места для прибора. Стены и потолок зашиваются огнестойким материалом, само устройство устанавливается так, чтобы до стен оставался зазор не менее 30 см.

Затем приступают к сварке деталей конструкции:

1. По чертежу при помощи болгарки нарезают куски листовой стали для корпуса, внутренних камер.
2. Свариваются боковые стенки, днище корпуса. В лицевой части вырезаются отверстия для топочной камеры и зольника. Внутри к стенкам корпуса привариваются металлические уголки для крепления отсеков.
3. Свариваются и устанавливаются топочная камера и зольник с разделяющей их решеткой.
4. Проводится сварка и последующее размещение внутренней каменки и бака для воды (при наличии в проекте).
5. Приваривается труба дымохода и ножки корпуса.

После установки печи выкладывают кирпичный экран с расчетом отступа в 3—5 см от стенок устройства. Ширина кладки обычно берется в половину кирпича, в нижней части оставляют небольшие окошки для циркуляции воздуха.

Возможные сложности в установке

При самостоятельной работе над изготовлением устройства встречаются следующие ошибки:

• несоответствие размеров прибора и парной — приводит либо к быстрому перегреву воздуха, либо к невозможности создать комфортную температуру;
• недостаточно тщательная изоляция дымохода — из-за постоянного соприкосновения с раскаленным воздухом дымоход чаще всего становится причиной возникновения пожароопасных ситуаций;
• неправильное расположение экрана печи, чересчур близко к стенкам корпуса — это приводит к перегреву стали, сокращает срок эксплуатации.

Внимание! Для того чтобы избежать основных ошибок, следует перед началом работы создать точный чертеж аппарата и посоветоваться с опытным мастером.

Фото готовых устройств из железа

Фото 3. Печь для бани, сделанная своими руками. Выполнена по вертикальной схеме, дополнительно оснащена баком для воды.

Фото 4. Печка для бани, изготовленная из металла, с выносной топкой. Также имеет бак для нагрева воды.

Фото 5. Горизонтальная металлическая печка для бани. Находится на кирпичном постаменте, что предотвращает возгорание окружающих поверхностей.

Полезное видео

Посмотрите видео, в котором демонстрируются все этапы процесса изготовления железной печи для бани.

Декоративная отделка

Если было принято решение отказаться от кирпичного экрана, металлическую печь нередко облицовывают другими материалами, чтобы придать ей более эстетичный вид. Облицовка натуральным камнем — довольно дорогостоящий вариант. Классический тип облицовки — глиняные изразцы. Состав материала помогает такой плитке переносить перепады температур и влажность парной, а внешний вид придаст бане уникальный дизайн и порадует посетителей уютом.

Керамическая плитка отличается доступностью цены и широким разнообразием расцветок, но имеет существенный недостаток — общую хрупкость и непрочное сцепление. Лучшим выбором станет клинкерная плитка.

Она отличается высокой износоустойчивостью и хорошо переносит воздействие раскаленного воздуха.

Широкий выбор цветовой гаммы позволит подобрать подходящий вариант на любой вкус, а доступная цена не разорит семейный бюджет.

Печи для Бани на Дровах с Баком для Воды [90 Топовых Вариантов] 2019

Уютная баня с дровяной печью

Печи для бани на дровах с баком являются лучшим решением для создания сауны. Иметь баню в собственном доме мечтают все, ведь банные процедуры обеспечивают оздоровление всего организма, повышают тонус. А как приятно попариться после трудового дня, расслабиться и душой, и телом. Но возвести баню не так уж и легко — здесь понадобятся знания. Печь для бани на дровах с баком является основой всего строения. Естественно, что такое устройства обеспечивает прекрасный нагрев воды и помещения. Выбирать изделие необходимо грамотно.

Содержание:

Небольшая парилка с металлической дровяной печью

Дровяная печь с баком для воды в русской бане

Вместительная парная с кирпичной печью-камянкой

Дровяная печь-камянка круглой формы в небольшой сауне

Технологические характеристики печи

Топка предназначена для обогрева помещения. И это ее прямая обязанность. Для того, чтобы изделие работало с прекрасной теплоотдачей, оно оснащается следующими элементами:

• Камни, являющиеся основой печи. Они позволяют сохранить постоянный поток тепла. Камни набирают тепло и постепенно отдают его. Как показывает практика, камни способствуют более комфортной температуре. Они используются и в качестве декора. Эти природные элементы гармонично дополнят созданный интерьер, создадут особенный пар;

• Труба для вывода дыма. Этот элемент способствует выводу продуктов сгорания. Естественно, что при сгорании дров образуется дым и он должен как-то выходить наружу. Именно труба позволяет помещению избежать задымленности. При правильно установленной трубе продуктов сгорания дров в помещении не слышно. Кроме того, стоит помнить, что дым способен вызвать отравление организма, поэтому при сооружении дымохода следует в точности придерживаться технологических норм монтажа;
• Специальный туннель, обеспечивающий возможность топить помещение, к примеру, в предбаннике. Этот элемент позволяет разместить печь в любом удобном месте в бане, ведь это место, где можно расслабиться, поэтому она должна быть комфортной во всем;

• Теплообменник, нагревающий воду при топке печи. Кроме того, с помощью теплообменника нагревается и все помещение. Это очень важный элемент в печи;

Печь-камянка в небольшой сауне с окном

Дровяная печь с дымоходом в сауне

• Топливник – резервуар, в который закладываются дрова и происходит процесс их сгорания. Он может размещаться как внизу изделия, так и вверху. Все зависит от технологических характеристик печи на дровах;
• Зольник для сбора отработанного материала.

Печи для бани на дровах с баком обеспечивают комфортную температуру в помещении, одновременно подогревая воду. На сегодня это самый выгодный вариант отопления сауны, пользующийся огромной популярностью, ведь печи на дровах создают особенную атмосферу, они экологически чистые.

Способ работы изделия

Печь для бани на дровах с баком работает по определенному принципу. В топливник закладываются дрова. При их горении происходит нагрев оборудования. Стенки печи изготавливаются из материала, который имеет высокую теплопроводимость. За их счет происходит быстрый обогрев помещения. Стоит помнить, что высокая температура в бане без постоянного поддержания процесса горения сохраняется короткое время. Именно поэтому добавлять дрова необходимо постоянно при использовании сауны.

Современная парилка с открытой дровяной печью

Печь для бани с декоративной отделкой

За счет топки самой печи происходит обогрев емкости с водой. Камни для бани, размещенные специальным способом, способствуют более длительному удерживанию температуры, ведь они вбирают тепло, а потом неспешно его отдают. Правильно установленная печь с баком позволяет быстро натопить помещение до комфортной температуры. В период простоя помещения совсем необязательно его отапливать.

Разновидности печей

Существуют такие типы печей на дровах:

• произведенные из высококачественного металла. Сегодня купить печь можно из самых разных сплавов. К выбору предоставлен большой ассортимент изделий. Также существует и выбор топки по формам. Современные варианты на дровах могут быть квадратными или прямоугольными, состоять из чугуна или стали. Но в любом случае отдавать предпочтение стоит качественным изделиям. Металлические топки имеют много достоинств: приемлемая стоимость изделия, простая установка устройства, скорость обогрева бани.

Монтаж печи не нуждается в мощном основании. Печь на дровах монтируется очень быстро и имеет длительный срок эксплуатации. Главным же ее минусом является быстрое остывание. Также стоить помнить, что печь на дровах неустойчива к температурным колебаниям;

Небольшая дровяная печь с баком, расположенная в углу парилки

Металлическая печь с чугунным котлом в просторной большой парилке

Уютная парилка с металлической печью и небольшим окном

• выложенные из кирпича. Такие изделия имеют красивый вид. Но это капитальное строение требует основательного фундамента. Достоинством кирпичной печи на дровах является возможность держать температуру длительное время. Такая печь создаст особенную атмосферу в бане, но потрудиться над ее созданием придется значительно дольше. Кроме того, эти печи монтируются в момент строительства здания. Так что, если вы отдаете предпочтение кирпичным печам, побеспокоиться об их строительстве необходимо заранее.

Металлические печи для бани на дровах купить очень просто. На рынке предоставлено к выбору огромное количество изделий. Очень важно сделать именно правильный выбор.

Баня с дровяной печью, обложенной камнем

Комфортная парилка с интерьером в скандинавском стиле

Выбор печи на дровах с баком для бани

Перед тем как приобрести печь для бани, необходимо определить:

• размеры сооружения, которое необходимо отопить, ведь правильно подобранное изделие выполняет свои задачи безукоризненно. В то же время даже незначительный просчет может привести к самым неожиданным результатам: помещение не сможет обогреться до нужной температуры или совсем наоборот. Но в любом случае в нем будет некомфортно находиться;

• тип печи, которая будет соответствовать индивидуальным требованиям и желаниям. Выбор топки зависит от типа бани: для финской сауны подойдет изделие, имеющее высокую нагревательную способность, ведь такое устройство будет обеспечивать комфортную температуру сухого воздуха. Для классической русской сауны понадобится специальное изделие, дающее влажное тепло. Финские печи для бани на дровах или классические русские – это индивидуальный выбор, который зависит от типа самого строения и желаемого результата;
• внутреннее оформление и отделка бани. Стоить помнить, что все в бане должно создавать гармонию. Именно поэтому следует подбирать такую печь, которая идеально впишется в дизайн сауны;

Отделка печи бани мраморной плиткой выглядит очень красиво

Дровяная печь-камянка, обшитая керамической плиткой

• дает ли гарантийные обязательства продавец товара. После того, как вы определились с видом, необходимо найти ответственную компанию, которая предоставляет сертификат и гарантию на изделие. Также продавец обязан предоставить технические характеристики. Идеальным вариантом является, если магазин осуществляет помощь в выборе товара. Квалифицированная помощь при покупке способна оказать большую услугу: вы правильно выберете изделие, которое прослужит длительное время;
• сколько средств вы способны потратить на обустройство бани. Этот момент очень важен, ведь на рынке сегодня предоставлено к выбору большое количество разных моделей, отличающихся не только по функциональности и техническим характеристикам, но и по цене.

Простые советы подскажут, как выбрать печь для бани на дровах. Также можно воспользоваться советами продавцов или компании-производителя. Квалифицированная помощь при выборе современных и функциональных изделий никогда не повредит, ведь мастер поможет не только правильно подобрать модель, но и проконтролирует, чтобы печь соответствовала по мощности помещению. К примеру, маленькая топка, установленная в большом помещении, не прогреет его до необходимой температуры.

Оформление дизайна парилки в современном стиле

Небольшая стильная сауна с печью-камянкой

Печи для бани на дровах с баком: достоинства печей на дровах

Печи для бани на дровах с баком имеют множество преимуществ:

• экономически выгодные изделия. Цена на дрова значительно ниже, чем, к примеру, на электричество. Деревянные бани позволяют существенно экономить семейный бюджет при закупке материала;
• устойчивы к попаданию влаги. Печи на дровах, изготовленные из металла, имеют надежную защиту. Камни смело можно поливать водой и при этом не переживать, что произойдет короткое замыкание, которое случается при использовании электрических вариантов;

• уникальная конструкция современных изделий позволяет в кратчайшие сроки подготовить баню к использованию. Печь нагревается на протяжении 30 минут, создавая комфорт в помещении;
• даже небольшие печи способны прекрасно обогреть помещение парилки. Они быстро нагревают воду, доводя ее до комфортной температуры;
• создают особенную атмосферу и прекрасный микроклимат. Дерево является натуральным материалом и при его сгорании освобождается природная энергия, благотворно влияющая на человеческий организм;

• баню, оснащённую печью на дровах, можно построить в любом месте. Это устройство работает автономно. Оно является независимым от электрического снабжения;
• легкий монтаж, не требующий специального оборудования для установки. Печь на дровах металлическая может быть установлена в кратчайшие сроки.

Сегодня можно создать печи для бани на дровах своими руками, но при таком выполнении работы необходимы особенные знания. Кроме того, понадобится инструмент. Прекрасной альтернативой таких печам являются готовые изделия от производителя, обеспечивающие теплом помещение при меньших затратах. Современные изделия имеют красивый вид, они прекрасно подойдут под любое оформление помещения.

Печи на дровах для бани от производителя – лучший вариант приобретения

Прекрасным вариантом покупки на сегодня является приобретение печи на дровах для бани непосредственно у производителя. Компания, которая изготавливает качественные изделия, способна удивить разнообразием конструкций и большой их функциональностью. На такие печи всегда предоставляется гарантия. Они имеют высокую эффективность, надежность, отличаются долговечностью.

Кроме того, к производителю всегда можно предъявить претензии при неудовлетворенности товаром. Впрочем, это случается крайне редко, ведь компания-производитель предоставляет правдивое описание своих изделий, помогает сделать правильный выбор.

Печь-каменка Теплодар

Печь для бани и сауны Сиеста

Печь дровяная Радуга

Стоить помнить, что каждый вид металлической печи для бани имеет свои особенности, и порой разобраться в них очень сложно. Специалисты высокого уровня помогут определиться и подберут такое изделие, которое будет подходить по техническим показателям, внешнему оформлению и функциональности лучшим образом. Печи для бани чугунные на дровах, изготовленные по уникальным проектам, прослужат длительное время. Они имеют высокие характеристики использования. Это один из лучших вариантов приобретения.

Печь банная Березка с навесным баком

Дровяная печь для бани Harvia

Банная печь с баком для воды Kastor

Монтаж печи для бани

Установить современную печь для бани очень просто, но сделать это необходимо грамотно. Именно поэтому специалисты рекомендуют при монтаже изделия пользоваться услугами профессиональных мастеров. При такой установке вы можете не беспокоиться о неправильном расположении элементов конструкции. Специалист не только правильно установит печь, но и примет во внимание ваши пожелания. Вам не придется ничего делать самостоятельно.

Установка банной печи и дымохода

Схема устройства дымохода для бани

Мастер прибудет на вызов и сделает всю физическую работу, грамотно установив печь на дровах, а вам останется лишь наслаждаться ее безукоризненной работой. Печи для русской бани на дровах, изготовленные по современным технологиям, монтируются относительно быстро. Они имеют высокую функциональность и прекрасно справляются с поставленной задачей – обогреть баню до комфортной температуры, создать благотворный для организма пар.

Печи для бани на дровах длительного горения – это совершенная новинка. Их секрет кроется в размещении материала, который постепенно подается в топку. При использовании этого типа изделий нет необходимости постоянно подкладывать дрова и следить, чтобы они полностью не перегорели.

Схема установки бака для воды в бане

Схема обкладки металлической каменки кирпичом

Печь на дровах является незаменимым атрибутом современной бани. Она создает особенный микроклимат в помещении, позволяет насладиться комфортным «живым» теплом. Натопить баньку и вдоволь попариться – это может перестать быть мечтой. Воплотить в реальность свои желания так просто, а помогут это сделать современные устройства – печи для бани на дровах. Так что стройте баньку, устанавливайте печку и наслаждайтесь неземными ощущениями!

Банная печь — каменка своими руками — как сделать: фото и чертежи | Своими руками

Главное в бане — печь, спорить особо не о чем, ведь с хорошей печкой так или иначе можно застрять даже в избе.

Если вам не подходит построенная собственная баня, магазинные печи (а они априори не подходят большинству ценителей и ценителей паровой бани), то печь-каменку придется изготовить самостоятельно.

Я представил свою духовку (фото 1, 2) из ​​черного листового металла, соединенную электросваркой в ​​единую конструкцию, имеющую открытую печь и водяную рубашку.

Собственно появление водяной рубашки в традиционной банной печи связано с тем, что люди стали предпочитать греться в сауне, а мыться под душем. Такие «нерусские» привычки свойственны выходцам из городов-мегаполисов. В России моют традиционные паровые бани, которые мыли из ванн или в соседнем пруду.

Разработанная мной модульная конструкция печи состоит из топки с дверцей, решетками и ящиком для золы, котла и печи (рис.1).

Котел образован водяной рубашкой. Его высота складывалась из высоты топки и части дымохода.

Вверху котел имеет выступ (фото 3), который омывается горячими газами и служит закручивающим потоком зуба.

Все рассчитано на использование в качестве топлива обычных сосновых дров. Верхние и нижние выходные патрубки котла позволяют установить его в любом углу бани, в зависимости от планировки парилки.

Читайте также: Печь для бани (двуколка) своими руками

Пополнение котла можно осуществлять из бака, подвешенного на стене, или с помощью циркуляционного насоса из бака, установленного на полу.

Особенностью печи (см. Разрез ФГ на рис. 1 и фото 4) является вырезанный дымоход, приваренный к плите основания печи. В кожухе для камней (фото 5) по периметру необходимо просверлить отверстия для циркуляции воздуха.

Дверца собственной конструкции (фото 6) хороша тем, что позволяет регулировать зазоры с корпусом печи. Хорошо, что проем 250х250 мм позволяет положить в топку любое неповоротливое полено. Также можно установить выбранную на рынке чугунную дверцу, согласовав с ней размеры горловины топки в передней стенке котла.

Колосниковая решетка (рис. 3) просто устанавливается на дно топки и зажимается по периметру глино-песчаной и кирпичной крошкой.

Преимущества такой конструкции топки в том, что она никогда не будет перегреваться под ней, а тепло угля будет отдаваться печи и водогрейному котлу до тех пор, пока топливо не сгорит.

Поскольку противопожарные решетки разрушены, их можно легко отремонтировать в любой момент. Также можно использовать купленную чугунную решетку, приварив под нее опорный ящик.

В зольном ящике накапливается зола из топки, и, так легко вытащенная из топки, она обеспечивает подачу необходимого количества воздуха под решетку колосниковой решетки, а затем — в топку, в зону горения. Вместо зольника можно использовать купленную чугунную дверку-дверку, встроив ее в дно печи.

Духовой агрегат устанавливается в парилке сауны и с помощью термостойких шлангов соединяется с навесным резервуаром для горячей воды или за его большой счет — с напольным резервуаром для воды.

В этом случае необходимо дополнить водопровод циркуляционным насосом, а бак большой емкости изолировать пенофолом и утеплить пазогребневой доской.

Читайте также: Русская печь своими руками — заказы и чертежи, фото

Дымоход проходит прямо через потолок и крышу над коньком крыши. В проходе по деревянному настилу используется «бутерброд» — платье из оцинкованного металла и минеральной ваты.Нет дымовой заслонки, и это лучшая защита от испарений.

Чертежи конструкции своей банной печи представляю как пример одного из множества возможных вариантов обустройства паровой сауны.

Самодельная металлическая печь для бани — фото и чертежи

Печь — каменка для сауны металлическая — чертежи

Чертеж 1. Конструкция печи:

1 — водогрейный котел; 2 — подогреватель; 3 — топочная дверца; 4 — решетка; 5 — зольник; 6 — зольник; 7 — измельчитель в горловине дымохода.

Чертеж 2. Размещение духовки и емкости для воды в бане:
1 — плита-каменка с водогрейной рубашкой; 2 — дымовая труба из нержавеющей стали 115 мм; 3 — дымоходная резка; 4 — негорючее покрытие стен; 5 — сливной кран; 6 — бак для горячей воды; 7 — кран горячей воды; 8 — термостойкие трубы; 9 — перегородка; 10 — скамейка для тазика.

Рисунок 3. Барьер : 1 — уголок; 2 — арматура; 3 — боковая стенка; 4 — задняя стенка.

Печь для бани с пучками — фото к артикулу

Автор А.Матвейчук (замечательный мастер — все его идеи и работы чрезвычайно эффективны и вполне доступны большинству домашних мастеров)

ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ, ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВЫЕ. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

Подписывайтесь на обновления в наших группах и делитесь.

Давай дружить!

Определение размеров нового водонагревателя

Водонагреватель подходящего размера удовлетворит потребности вашего домохозяйства в горячей воде и при этом будет работать более эффективно. Поэтому перед покупкой водонагревателя убедитесь, что он подходящего размера.

Здесь вы найдете информацию о том, как определить размеры этих систем:

• Бесконтактные водонагреватели или водонагреватели по запросу
• Солнечная водонагревательная система
• Накопительные водонагреватели и водонагреватели с тепловым насосом (с баком).

Для определения размеров комбинированных систем водяного отопления и отопления помещений, в том числе некоторых систем с тепловыми насосами, а также водонагревателей без резервуара и косвенных водонагревателей, проконсультируйтесь с квалифицированным подрядчиком.

Если вы еще не решили, какой тип водонагревателя лучше всего подходит для вашего дома, узнайте больше о выборе нового водонагревателя.

Определение размеров водонагревателей без резервуаров или водонагревателей по запросу

Водонагреватели без резервуаров или водонагреватели по запросу рассчитаны на максимальное повышение температуры, возможное при заданном расходе.Следовательно, чтобы определить размер водонагревателя по запросу, вам необходимо определить скорость потока и повышение температуры, необходимое для его применения (весь дом или удаленное приложение, например, просто ванная) в вашем доме.

Сначала укажите количество устройств для горячей воды, которые вы планируете использовать одновременно. Затем сложите их скорости потока (галлонов в минуту). Это желаемый расход для водонагревателя по запросу. Например, предположим, что вы ожидаете одновременного использования крана горячей воды с расходом 0.75 галлонов (2,84 литра) в минуту и ​​насадка для душа с расходом 2,5 галлона (9,46 литра) в минуту. Скорость потока через водонагреватель по запросу должна быть не менее 3,25 галлона (12,3 литра) в минуту. Для уменьшения расхода установите арматуру на слабый расход воды.

Чтобы определить повышение температуры, вычтите температуру входящей воды из желаемой выходной температуры. Если вы не знаете иное, предположите, что температура входящей воды составляет 50ºF (10ºC). В большинстве случаев вам нужно нагреть воду до 120ºF (49ºC).В этом примере вам понадобится водонагреватель по запросу, который повышает температуру на 70ºF (39ºC) для большинства применений. В посудомоечных машинах без внутреннего нагревателя и в других подобных устройствах вам может потребоваться нагреть воду до 140ºF (60ºC). В этом случае вам потребуется повышение температуры на 90ºF (50ºC).

Водонагреватели, пользующиеся наибольшим спросом, рассчитаны на различные температуры на входе. Как правило, повышение температуры воды на 70ºF (39ºC) возможно при расходе 5 галлонов в минуту через газовые водонагреватели и 2 галлона в минуту через электрические.Более высокая скорость потока или более низкая температура на входе иногда могут снизить температуру воды в самом дальнем кране. Некоторые типы безбаквальных водонагревателей имеют термостатическое регулирование; они могут изменять свою температуру на выходе в зависимости от расхода воды и температуры на входе.

Расчет солнечной водонагревательной системы

Расчет солнечной водонагревательной системы в основном включает определение общей площади коллектора и объема хранилища, которые вам понадобятся для удовлетворения 90–100% потребностей вашего домохозяйства в горячей воде в летний период.Подрядчики солнечной системы используют рабочие листы и компьютерные программы для определения системных требований и размеров коллектора.

Площадь коллекторов

Подрядчики обычно следуют нормативам примерно 20 квадратных футов (2 квадратных метра) площади коллектора для каждого из первых двух членов семьи. На каждого дополнительного человека добавляйте 8 квадратных футов (0,7 квадратных метра), если вы живете в районе Солнечного пояса США, или 12–14 квадратных футов, если вы живете на севере Соединенных Штатов.

Объем хранения

Небольшого (от 50 до 60 галлонов) резервуара для хранения обычно достаточно для одного-двух-трех человек.Средний (80 галлонов) резервуар для хранения хорошо подходит для трех-четырех человек. Большой резервуар подходит для четырех-шести человек.

Для активных систем размер солнечного резервуара для хранения увеличивается с размером коллектора — обычно 1,5 галлона на квадратный фут коллектора. Это помогает предотвратить перегрев системы при низкой потребности в горячей воде. В очень теплом, солнечном климате некоторые эксперты предлагают увеличить это соотношение до 2 галлонов хранилища на 1 квадратный фут площади коллектора.

Другие расчеты

Дополнительные расчеты, связанные с определением размеров вашей солнечной системы водяного отопления, включают оценку солнечного ресурса вашей строительной площадки и определение правильной ориентации и наклона солнечного коллектора. Посетите страницу солнечных водонагревателей, чтобы узнать больше об этих расчетах.

Определение размеров водонагревателей с накопительным и тепловым насосом (с баком)

Для правильного определения размеров накопительного водонагревателя для вашего дома, включая водонагреватель с тепловым насосом с баком, используйте номинал первого часа водонагревателя.Рейтинг за первый час — это количество галлонов горячей воды, которое водонагреватель может подавать в час (начиная с резервуара, полного горячей воды). Это зависит от емкости бака, источника тепла (горелка или элемент) и размера горелки или элемента.

На этикетке EnergyGuide рейтинг первого часа указан в верхнем левом углу как «Емкость (оценка за первый час)». Федеральная торговая комиссия требует наличия этикетки EnergyGuide на всех новых обычных водонагревателях, но не на водонагревателях с тепловым насосом.В документации по продукту от производителя также может быть указана оценка за первый час. Ищите модели водонагревателей с рейтингом в первый час, который соответствует в пределах 1 или 2 галлона вашей потребности в час пик — дневной пиковой потребности в горячей воде для вашего дома за 1 час.

Чтобы оценить вашу потребность в час пик:

• Определите, в какое время дня (утро, полдень, вечер) вы используете больше всего горячей воды в своем доме. Помните о количестве людей, живущих в вашем доме.
• Используйте таблицу ниже, чтобы оценить максимальное использование горячей воды в течение этого одного часа дня — это ваша потребность в час пик.Примечание: таблица не оценивает общее ежедневное потребление горячей воды.

Пример рабочего листа показывает общую потребность в 36 галлонов в час пик. Следовательно, этому домашнему хозяйству потребуется модель водонагревателя с мощностью от 34 до 38 галлонов в первый час.

галлонов за 1 час

Расчет энергопотребления на основе информации из Федеральной программы управления энергопотреблением.
* Приведенная выше таблица основана на стандартном использовании без каких-либо мер по экономии воды.

Как построить свою сауну

Сначала мы жарили сосиски на открытом огне у озера. С наступлением сумерек пришло время сауны (единственное финское слово в английском словаре). Я понятия не имел, что делаю, поэтому пошел за финнами. Мне было 18, я только что закончил среднюю школу и вылетел в Финляндию, чтобы навестить Ханну, студентку по обмену, которая несколько лет назад жила с моей семьей в Калифорнии.

Мы забились в деревянную хижину, отапливаемую дровами, слишком много людей голые под полотенцами. По моему лицу начал капать пот, и я почувствовал, как все мое тело расслабляется от сухого зноя. Вскоре мы выскочили на улицу и бросились к озеру, чтобы окунуться в холод. Затем вернемся к теплу. Это повторялось часами. И это было мое официальное знакомство с саунами. С тех пор я их люблю.

Для меня сауны приносят наибольшее удовольствие, когда вы проводите весь день на улице. После катания на лыжах или велосипеде на морозе ничто не сравнится с горячим сухим потом.О медицинских преимуществах саун спорят, но я считаю, что это скорее социальный повод. Совершите поездку в загородную хижину в Канаде или посетите нестандартный домик в Биг-Суре, Калифорния, и вы ощутите ту странную роскошь, которая царит в замкнутом пространстве вместе с другими. Но можно ли воссоздать это дома? Вы делаете ставку. Я позвонил нескольким друзьям, у которых принесли любимую финскую традицию к себе на задние дворы, чтобы узнать, как это сделать, тоже.

Комплект по сравнению с DIY

Намного проще купить готовый комплект для сауны, чем собрать его с нуля.Вы можете найти комплекты для переоборудования свободной комнаты или большого туалета в вашем доме, или вы можете установить сборную отдельно стоящую сауну на заднем дворе. У Североамериканского общества саун (да, это так) есть хороший список местных розничных продавцов саун в США и Канаде. Вы даже можете купить простые в установке варианты в Costco или Home Depot всего за 1000 долларов. В Redwood Outdoors есть бочковые сауны в скандинавском стиле на открытом воздухе (от 4099 долларов), которые можно собрать за четыре часа, или ознакомьтесь с предложениями кабины и бочковой сауны от компании «Почти Небеса».Если хотите чего-то более эксцентричного, Sauna Stoke, которым управляет канадец по имени Мика Сихво , чья семья родом из Финляндии, строит сауны на заказ (от 11 290 долларов) на трейлерах, чтобы вы могли брать их с собой в дорогу.

Но, допустим, вы хотите сделать это самостоятельно и создать уникальное индивидуальное пространство сауны. С чего начать?

Выберите место и размер

Просто не поставишь сауну где угодно. Вам понадобится ровная площадка и достаточно места, чтобы построить ящик высотой около семи футов и шириной не менее шести футов.«Для меня вид был важнее всего остального», — говорит Бен Кристенсен, который занимается ловлей рыбы нахлыстом и построил сауну в своем доме в Бозмане, штат Монтана. «Хорошее расстояние от дома также удобно, если вы используете дровяную печь в качестве источника тепла. Это предотвращает возгорание от основной конструкции ».

Планируйте сделать здание размером не менее четырех на шесть футов, чтобы вместить двух или трех человек, или больше, если хотите больше компании. «Я хотел, чтобы моя сауна была местом для общения, поэтому у меня получилось довольно большое — около 10 на 12 футов», — говорит Эбен Монд, лыжный тренер из Сильвер Плюм, штат Колорадо, который построил сауну во дворе своего дома.«Однажды мы достигли максимума с 17 людьми».

Выберите материалы

Большинство людей строят сауны из кедра — поскольку он выдерживает влагу, он прослужит дольше. Но это также довольно дорого. Монд пошел с тем, что у него было. «В Колорадо сосна — самая дешевая древесина, которую вы можете получить на месте», — говорит он. Он нашел некоторую необработанную сосну и размолол ее.

Вам нужно будет залить бетонный фундамент, затем обрамить стены и крышу — наймите строителя, если вам здесь нужна помощь.Пол может быть кафельным, бетонным или деревянным. Североамериканское общество саун предлагает построить слив для облегчения очистки. Для утепления советует использовать стандартное стекловолокно и алюминиевый пароизоляционный слой вдоль стен и потолка.

«Не экономьте на теплоизоляции», — говорит Кристенсен. Он использовал кедровую обшивку снаружи и кедровый паз с внутренней стороны. «Древесина немного дороже, но она прекрасно пахнет и, естественно, устойчива к гниению. Для других строительных материалов мы использовали много древесины, оставшейся от других проектов, включая весь настил.”

Для дерева в интерьере Кристенсен советует отдать предпочтение 100-процентной древесине с прозрачной текстурой, т.е. без сучков. «Когда в сауне нагревается, сучки на дровах становятся особенно горячими и могут причинять неудобство вашей коже», — говорит он.

Ознакомьтесь с этой электронной книгой «Сделай сам» для сауны (20 долларов), чтобы получить конкретные рекомендации по строительству.

Добавьте свои элементы дизайна

Монд хотел окна, чтобы он мог наслаждаться видом: «Каждый, кто приходит в мою сауну, говорит:« Приятно смотреть на улицу.«Используйте стекло с двойным остеклением, — говорит он, — и держите его подальше от источников тепла. (Окна Монда находятся в 24 дюймах от его печи.) Он также добавил две двери — по одной с каждой стороны — для хорошей вентиляции и легкого доступа, и — просторную скамью вдоль одной стороны сауны, на которой с комфортом поместятся восемь человек.

«Мы спроектировали уклон потолка таким образом, чтобы он был ниже у источника тепла и выше у места, где мы сидим», — говорит Кристенсен. «Это заставляет теплый воздух циркулировать к нам, и когда вы поливаете водой горячие камни, это вызывает сильный жар прямо в лицо, что хорошо.”

Иметь поблизости источник холодной воды — это хорошо. «У нас была старая ванна на ножках, которую мы установили на склоне холма рядом с сауной», — говорит Кристенсен. «Мы наполняем его из шланга и используем как небольшой резервуар для промокания».

Выберите источник тепла

Вы можете выбирать между деревянным, газовым, электрическим или инфракрасным. Большинство пуристов сауны скажут, что сжигание дров — лучший способ. Кристенсен забил у местного жителя старую бочковую дровяную печь; Монд купил дровяную печь на Craigslist.«Для меня все было связано с той атмосферой, которую я хотел в сауне», — говорит Монд. «Я собирался почувствовать, что« мы едем в хижину в горы », а это означает сжигание дров». Становится действительно жарко — около 150 градусов, но ему требуется несколько часов, чтобы нагреть помещение, и ему приходится вручную разжигать огонь, пока он там.

Электрические и газовые сауны проще в обслуживании и быстрее нагреваются, но они не так очаровательны. Инфракрасные обогреватели наиболее эффективны, так как они быстро нагреваются и потребляют значительно меньше электроэнергии.Почти Небо продает электрические и дровяные каменки, предназначенные для саун.

Общая стоимость

По оценкам Монд, он построил сауну из переработанных материалов и местного дерева примерно за 2000 долларов. Кристенсен нашел окна с двойным остеклением и массивную дубовую дверь в магазине Habitat for Humanity ReStore, и его сборка стоила около 10 000 долларов, включая наем подрядчика для создания платформы.

После того, как ваша сауна заработала, вам ничего не остается, кроме как запустить ее, пригласить друзей и попотеть.

Можно ли сделать гидромассажную ванну своими руками? Гидромассажная ванна из стекловолокна своими руками.

Утопленные вкладыши из стекловолокна выглядят как небольшой открытый бассейн. При установке футеровки из стекловолокна утопленным способом необходимо знать уровень грунтовых вод. Если он высокий, потребуется более тщательная гидроизоляция. Для оформления встраиваемого вкладыша из стеклопластика , необходимо приобрести его заранее. Учитывая его форму, а точнее глубину и размеры, можно начинать рыть котлован, не забывая, что стены и дно котлована будут залиты бетоном.

При установке элементов сложной формы некоторые специалисты просто заливают их водой, чтобы сделать их более массивными , а затем углубляют вкладыш из стекловолокна в яму, заполненную бетоном, но при этом нужно быть очень осторожным и рассчитать сколько бетона будет вытеснено самой чашей.

Конечно, все эти действия выполняются с учетом технологии слива и наполнения этой утопленной емкости водой. Наконец, грунт вокруг футеровки из стекловолокна выравнивается и уплотняется. . Украсить периметр можно камнем, керамогранитом и плитняком. Если зимой вы хотите использовать встраиваемые вкладыши для гидромассажных ванн из стекловолокна, мы рекомендуем выбрать модель с внутренним нагревателем.

Обрамление гидромассажной ванны DYI означает установку опорной рамы вокруг дровяной ванны , которая состоит из металлических или деревянных полос или пиломатериалов; после этого каркас обшивается пластиковыми или деревянными панелями или обрешеткой. В нижней части емкости вырезано сливное отверстие. . Стекловолоконные вкладыши для гидромассажных ванн можно накрыть каркасом. Рама должна иметь и точно такую ​​же форму контейнера из стекловолокна. Каркас можно собрать самостоятельно или купить в интернет-магазине Baltresto.

Если дровяная гидромассажная ванна установлена ​​рядом с некоторыми зданиями или просто на террасе, , вы должны убедиться, что выход дымохода расположен далеко от любых конструкций из горючих материалов.T Расстояние до него необходимо проверять как по вертикали, так и по горизонтали , чтобы исключить любой риск возгорания.

Минимальное горизонтальное расстояние между горючими материалами и выходом дымохода составляет три метра . Помимо пожарной безопасности, при использовании дровяной купели необходимо соблюдать общие правила техники безопасности. При установке в пол террасы край ванны должен подниматься на 20 см над краем террасы, чтобы было невозможно проскользнуть в ванну , также мы рекомендуем накрыть ванну крышкой.

Перед покупкой вкладышей из стекловолокна вы должны знать, кто предоставляет гарантию (производитель или поставщик), а , сколько гарантийный срок составляет . Также обратите внимание, предоставляет ли производитель гарантию от повреждения ванны при ее использовании при низких температурах воздуха.

На все дровяные гидромассажные ванны Baltresto распространяется 2-летняя гарантия . Благодаря нашему 12-летнему опыту мы можем с уверенностью сказать, что Вы получаете не только качественный товар, но и возможность выбрать лучшее и самое доступное оборудование по оптимальной цене! Например, вы можете добавить такие аксессуары, как HydroMassage System, Bubble System, Pearl color для стекловолокна, светодиодные фонари, различные системы фильтрации воды и отопления (внешние дрова или внутренний обогреватель) к стандартным стеклопластиковым вкладышам для гидромассажных ванн.

При необходимости вы всегда можете получить консультацию у нашей службы поддержки клиентов , которая поможет вам найти оптимальное решение для вашего участка и бюджета !

Внутренние и внешние гидромассажные печи

Что лучше для вас: внутренние или внешние гидромассажные печи

Когда вы исследуете дровяные джакузи на Redwood Outdoors, вы заметите, что у вас есть выбор между внутренними (также называемыми погружными) и внешними печами.Оба варианта хороши, и нет «неправильного» выбора. Однако есть небольшие различия в том, как они действуют, поэтому есть вероятность, что один сорт лучше подойдет вашему образу жизни. На этой странице мы проведем для вас ускоренный курс по печам для джакузи, так что вы легко сможете выбрать подходящую.

Внутренняя гидромассажная печь

Внутренние печи для купания погружены в воду. Они отделены от основной зоны отдыха забором из кедровых планок, который позволяет воде свободно течь и обеспечивает буфер безопасности.Топливные дрова загружаются в верхнюю часть агрегата, поэтому вы можете добавить их в любое время, не выходя из ванны. Наши печи (как внутренние, так и внешние) изготовлены из прочной нержавеющей стали 304, которая, естественно, устойчива к ржавчине и коррозии, гарантируя, что они выдержат испытание временем, независимо от того, находятся ли они в водной среде или подвергаются воздействию погодных условий.

Плюсы внутренних гидромассажных плит

Более быстрый нагрев : Поскольку источник тепла полностью погружен в воду, все выделяемое тепло передается непосредственно воде.Это делает внутренние печи-купели более эффективными, чем внешние. Трубы теплообменника также перенаправляют тепло, которое в противном случае могло бы быть потеряно через дымоход, обратно в воду. Следовательно, для полного нагрева небольшой гидромассажной ванны может потребоваться всего два часа, хотя время будет варьироваться в зависимости от погоды и начальной температуры.

Безопаснее для семьи : Ваш внутренний обогреватель предлагает встроенную защиту, поскольку он находится под водой и находится за деревянной перегородкой. Внешние печи могут быть проблемой для занятых домашних хозяйств, если дети и домашние животные потенциально могут контактировать с источником тепла.

Минусы внутренних печей с гидромассажем

Потерянное сиденье : Печь и перегородка занимают мало места внутри. Вы теряете одно или два места.

Внешние гидромассажные печи

Внешние печи для джакузи устанавливаются на земле за пределами ванны. Они подключаются к агрегату с помощью двойных трубопроводов и нагревают воду с помощью процесса, называемого «тепловым сифоном».

Плюсы внешних гидромассажных плит

Дополнительное внутреннее пространство: Поскольку печь расположена вне ванны, внутреннее пространство не теряется.Там есть место для одного или двух дополнительных человек по сравнению с ванной такого же размера с внутренней печью.

Более простая очистка печи: Поскольку печь представляет собой традиционную дровяную печь с фронтальной загрузкой, многим клиентам легче управлять своим огнем и очищать печь от золы.

Минусы внешних джакузи

Более медленный нагрев: Внешнему нагревателю требуется больше времени, чтобы довести воду до идеальной температуры, просто потому, что часть тепла теряется в воздухе вокруг печи.В то время как внутренний обогреватель может занять два часа, внешний, скорее всего, будет ближе к четырем.

Внутренняя и внешняя гидромассажная печь: что лучше?

Цены на две модели сопоставимы, и обе они позволяют использовать гидромассажную ванну без электричества. Это означает, что либо идеально, если вы устанавливаете свой в удаленном месте, либо просто не хотите хлопот по найму электрика или затрат на оплату электроэнергии. (Да, гидромассажные ванны на дровах дешевле!) Кроме того, вам, вероятно, не придется добавлять дрова в печь, если вы так часто наслаждаетесь водой, поэтому, хотя внутренние печи в этом отношении лучше, потому что вы их не используете. Не нужно выходить из ванны, чтобы добавить еще дров, это скорее незначительный выигрыш.

Задайте себе два вопроса

1) Нужно ли мне дополнительное место для сидения? Если потеря 1-2 сидений представляет проблему, вам следует использовать внешний обогреватель или купить ванну большего размера.

2) Будет ли внешняя плита представлять угрозу безопасности в моем доме? Если дети, домашние животные или даже невнимательные взрослые могут соприкоснуться с вашей внешней печью, вероятно, лучше использовать внутренний обогреватель.

Узнайте, какая гидромассажная ванна на дровах лучше для вас?

Зайдите в наш интернет-магазин и изучите гидромассажные ванны с внутренними печами или горячие ванны с внешними плитами.Вы также можете посетить наш раздел часто задаваемых вопросов или связаться с нами напрямую, если у вас возникнут дополнительные вопросы.

Создание дровяной печи с водонагревателем — Сделай сам

Узнайте, как эта дровяная печь с переработанным водонагревателем может обогреть ваш дом, помогая
планета.

Постройте дровяную печь с подогревателем оборотной воды

(Примечание: поскольку эта статья была опубликована в 1978 году, строительные нормы и правила страхования домовладельцев
правила изменились, и были приняты федеральные правила, регулирующие дровяные печи.Этот
конструкция печи может не соответствовать различным федеральным и местным нормам. Читатели
рекомендуется проконсультироваться с соответствующими официальными лицами перед установкой печи в
их дома. — МАТЬ)

Большинство самодельных дровяных печей сколочено из старых бочек емкостью 55 галлонов.
И они более или менее выполняют ту работу, которую должны делать. . . несмотря на то, что
они заведомо неэффективные потребители топлива, их трудно регулировать, быстро
прогорают, и они настолько уродливы, что большинство людей будет терпеть их только в
гараж или мастерская.

Пожалуй, единственная действительно хорошая вещь, которую можно сказать о большинстве 55-галлонных бочек.
горелки в том, что (обычно) собрать одну из них вместе не очень дорого.
или, по крайней мере, раньше не было. Однако в последнее время здесь стальные бочки стали
найти все труднее. . . и, когда вы обнаружите один из контейнеров,
он часто имеет фиксированную цену в семь долларов.

Должен быть лучший способ собрать самодельную дровяную печь.И вот: как МАТЬ недавно показал Уилтон, Роберт Уорс из Айовы (который, кстати,
просто оказался братом МАТЕРИ исследователя Эмерсона Смайерса).

«Забудьте возиться со старыми 55-галлонными бочками», — сказал нам Боб. «Что ты хочешь
Чтобы построить плиту, нужно выбрасывать бак электрического водонагревателя. . . для
минимум четыре веские причины:

«Во-первых, стенки такого резервуара минимум в три-четыре раза
толщиной с металл в бочке емкостью 55 галлонов.. . а это значит, что водонагреватель
барабан сделает печь намного более жесткой, которая прослужит намного дольше.

«Во-вторых, когда вы строите топку из мусорного бака водонагревателя, это очень просто.
сделать печь такой же герметичной и эффективной, как любая дровяная печь за 500 долларов на рынке.
И я не могу сказать этого ни о какой печи на 55 галлонов, которую я когда-либо видел.

«В-третьих, если вы сконструируете свой обогреватель так, как я вам говорю, его будет легко загружать,
у него будет отличный контроль огня и температуры, и он будет выглядеть достаточно стильно
выставить на обозрение прямо в гостиной.

«И в-четвертых, вы можете построить одну из моих водонагревательных плит даже дешевле, чем большинство
теперь люди собирают дровяную горелку на 55 галлонов. Что касается
Фактически, я собрал всего , что попало в мои. Это означает, что
печь стоила мне только труда — одного хорошего дня — которые я использовал, строя
ит. «

Ну что ж. Это были довольно большие претензии. Тем более что мы их слушали
глядя на несколько фотографий плоской , хорошо выглядящей печи .Так,
в нашей лучшей и самой хитрой моде «глуши Северной Каролины» мы бросили вызов
оле Боб, чтобы доказать все, что он нам только что сказал.

А затем — просто чтобы поставить его в невыгодное положение с точки зрения затрат —
мы пару раз плюнули, краем глаза посмотрели на Смайерса и невинно
сказал: «Конечно, ты знаешь, Боб, что многим нашим читателям сложно
материалы проекта, как вы это делаете. Итак, кроме того, что вы можете перерабатывать старую воду
бак нагревателя, мы просто должны заставить вас покупать и платить новые цены за все остальное
который входит в любую печь, которую вы строите для нас.«

«О Конечно!» Боб ответил. И дело было не столько в том, что он сказал, сколько в том, как он
сказал это, что сразу же сказало нам, что это были мы.
Шак. Этот пижон из Айовы с самого начала знал, что он может построить печь за 500 долларов.
и никогда не используйте для этого материалы стоимостью более 35 долларов.

Недорогая дровяная печь The Secret of the Smyers

Когда Боб Смайерс набрал своего брата Эмерсона и приступил к строительству одного
из его теперь знаменитых печей было легко увидеть, что переработанный в топку электрический
бак водонагревателя был настоящим секретом его переработанного водонагревателя дровяной печи
бюджетный.Также его простота сборки. Черт. Как только вы обнаружите, что ваш «утилизированный, но все же
в хорошем состоянии »бак водонагревателя, у вас уже есть около трех четвертей
Ваша плита «сделана на заказ» именно так, как вы этого хотите.

И найти один из этих танков тоже несложно. Большинство свалок
разбросанные по стране, на самом деле настолько заполнены контейнерами, что мы
возникло скрытое подозрение, что там разводятся старые водонагреватели.Может быть нет
. . . но их наверняка много «там», чтобы их можно было взять.

Любой списанный электрический (забудьте про газовые для этого проекта) водонагреватель от
Емкость от 30 до 50 галлонов прекрасно превратится в печь. Мы пришли к мысли,
однако один из 30-галлонных резервуаров (диаметром 20 дюймов и длиной
32 дюйма) делает дровяную горелку самой красивой из всех.

Выбирайте немного из ваших дружелюбных местных свалок, свалок или переулков.
за магазинами бытовой техники, пока вы не найдете именно ту емкость или емкости, которые вам нужны.Тогда (если
вы делаете «покупки» на свалке или свалке) снимите легкий лист
металлическую «обертку» и изоляцию прямо в поле и убедитесь, что основной бак
внутри не заржавела и не залита коррозией. Или, если того требуют обстоятельства,
Вы можете сделать это дома в своем магазине, а затем вытащить отброшенный лист
металл и изоляцию обратно на свалку, когда вы будете готовы их выбросить.

Загружаемые сведения о конструкции
Схема водонагревателя 1 и
Водонагреватель плита Diagram 2 поможет в процессе строительства.

В остальном недорогая дровяная печь Easy

Любой, у кого есть резак и сварщик, найдет все остальное легко. И если вы этого не сделаете
владеть или эксплуатировать такое оборудование, исследуйте окрестности, пока не найдете компетентный сварочный цех
который превратит ваш танк по разумной цене.

Положите контейнер на бок и добавьте ножки и загрузочный бункер с откидным
крышка », как показано на прилагаемом чертеже. Затем приварите« выхлопную трубу ».
или «дымовой сапог», как показано.Убедитесь, что все швы герметичны, а бункер
крышка коробки тоже плотно прилегает (герметично). Контроль тяги, пожалуй, самый важный
часть всего. Если он сделан хорошо и не протекает, у вас будет хороший и положительный контроль.
пламени и температуры готовой печи в любое время. И наоборот, если это не так
хорошо сделанный, и он действительно протекает, вы этого не сделаете. Работайте осторожно и делайте свою работу правильно.

Как только печь будет полностью собрана, покрасьте все ее внешние поверхности краской Rustoleum.
Черная краска Bar-B-Q или «высокотемпературная краска для двигателя».Вы только что построили себя
одна могучая дровяная горелка! И, даже если вы купили все (примерно 65
фунтов стали), за исключением резервуара оборотного водонагревателя, вы не должны были тратить
более 35 долларов на проект. (Боб и Эмерсон построили демонстрационную модель МАТЕРИ
за один короткий день — шесть часов — на общую сумму 31,54 доллара.)

Эта недорогая дровяная печь работает!

Исследователь MOTHER Деннис Буркхолдер использовал нашу оригинальную древесину для водонагревателя.
печь », чтобы обогреть весь его дом площадью 1100 квадратных футов с прошлой осени, и он постоянно
был поражен большим количеством тепла и малым количеством золы, производимой агрегатом.Он также был приятно удивлен тем, как обогреватель сохраняет огонь на ночь.
«Все, что я делаю утром, — говорит Деннис, — это пару раз ставлю плиту, открывая
проект немного. . . и старая дровяная горелка оживает «.

Первоначально опубликовано: январь / февраль 1978 г.

9 вдохновляющих идей для душа вне решетки 2021

Хотя мы не можем избавиться от необходимости ходить на работу каждое утро, у нас есть кое-что, что полностью скрасит день.

Представьте себе…

Outdoor Happens поддерживает считыватели. Когда вы совершаете покупку по ссылкам на нашем сайте, мы можем получать партнерскую комиссию. Нажмите, чтобы узнать больше

Вместо того, чтобы заходить в холодную кабину ванной, вы ополаскиваетесь в экологически чистой душевой кабине под открытым небом.

Посмотрим правде в глаза, никому не нравится слышать сигнал будильника о начале нового рабочего дня.

Но принятие душа не должно быть утомительным благодаря этим вдохновляющим идеям для душа без решетки.

Неважно, устанавливаете ли вы его глубоко на заднем дворе или создаете новое пристройку для своего уединения в лесу, определенно обязательно ознакомьтесь с этими существующими идеями для своего нового проекта DIY.

1. Душ вне решетки у этой юрты

Солнечная энергия — фаворит среди любителей автономного душа; в конце концов, вы действительно не отключитесь от сети, если черпаете сок из сети.

Но что, если вам не хватает солнца, чтобы нагреть воду?

Пропан может компенсировать провисание, поскольку Эта юрта доказала, что эта хижина встроена в лесополосу.Расположенный внутри деревянного навеса с наклонной крышей, чтобы отогнать ледяные капли дождя, он простой, но привлекательный.

Преимущество газового водонагревателя — постоянная подача нагретой воды независимо от погоды и времени года. И давайте посмотрим правде в глаза, реальный аргумент в пользу автономного душа — это не возможность использовать его в середине лета; это возможность выйти из холодной зимы в поток горячей воды. Когда пасмурно и солнца недостаточно, чтобы нагреть душ на солнечной энергии, вам нужно что-то еще.

В этом пропановом душе вам будет тепло и жарко, даже если вы будете окружены снежным покровом. Больше никаких холодных стирок из ведра.

2. Душ из решетки из вулканического камня, Тэм Хант, Green Tech Media

Хотя пропан можно подавать из баллона, вы можете захотеть полностью переключиться на силу природы. Именно это и сделал Там Хант с этим автономным душем, используя водосборный резервуар, насос и систему фильтрации для подачи воды и солнечную энергию для обеспечения горячей водой.Сока хватило даже на зарядное устройство для телефона и другие личные устройства, на тот случай, если вы не сможете полностью оторваться от реального мира.

Там отказался от предварительно обработанной древесины в пользу алькова из лавы , расположенного в холмах . За исключением небольшого трубопровода, вас можно простить за ощущение, что вы ступили в свой собственный водопад. Хотя здесь нет защиты от дождя, есть несколько вещей, которые могут быть лучше, чем горячий душ под дождевым дождем.

3. Этот симпатичный экологически чистый душ без решетки в Channel Rock, Калифорния,

Вы когда-нибудь хотели иметь собственный домик на дереве, но чувствуете, что просто стали слишком старыми, чтобы это сойдет с рук? Этот термосифонный душ не выглядит далеким с точки зрения дизайна. В деревянной хижине находится автономный душ, в котором для подогрева воды используются два разных типа отопления.

Встроенный резервуар для хранения воды

Am забирает тепло непосредственно от солнечной энергии, в то время как нагреватель на основе термосифона использует более сложный процесс, основанный на конвекции.Солнечная панель нагревает воду в резервуаре для хранения, которая поднимается против силы тяжести в изолированный резервуар. Это отличная альтернатива электричеству и достаточно изолированная, чтобы вы все равно могли греться под горячим душем, когда солнце прячется за облаками.

4. Сдержанный и минималистичный с Homestead Honey

Гравитация держала все под контролем в течение миллионов лет, даже до того, как у нас появилось электричество. При правильной настройке вам просто не понадобится насос для душа с сильным напором, чтобы перекачивать горячую воду из пункта А в пункт Б.А этот автономный душ от Homestead Honey является доказательством того, насколько эффективным может быть гравитационный душ . Нет электричества и нет насосного механизма.

Они просто установили старую полуразрезанную бочку Pepsi на деревьях и прикрепили гибкую трубку к старинной душевой лейке. Вода нагревается над огнем и доливается вручную, а давление выталкивает воду через трубку и из насадки для душа. Только не забудьте подмешать и холодную воду; все мы любим горячий душ, но никто не любит обжигаться.

5. Очень стильный летний душ от Ecco Temp

Если вы не совсем согласны с идеей душа под бочкой с водой или мешком для душа, то этот душ вне решетки немного ближе к дому. Он по-прежнему использует пропан и воду из водопровода, а бак-смеситель будет уместным в вашей ванной комнате. Но как только вы прикрепите его к дереву на открытом воздухе, вы почувствуете, что находитесь далеко от цивилизации.

6. Частный душ без решетки от Homestead Crossing Inc

Нет ничего лучше уединения, даже если вы принимаете душ в дикой природе.Иногда вам просто нужна собственная кабинка с дверью. И это именно то, что здесь построили Homestead Crossing, прямо посреди спокойствия потрясающих Озарк. Это немногим больше четырех стен и двери, сделанных из обработанного бруса, с резервуаром для воды и тазом.

Никаких мод-минусов здесь нет вообще. Убранный резервуар для воды устанавливается наверху секции из обработанной древесины, заполняется водой из шланга или вручную. А как же жара? Вода нагревается непосредственно солнечными лучами каждый день и под действием силы тяжести рассеивается из расположенной под ней насадки душа.Это просто, но красиво.

7. Горячая вода для душа вне сети от Off Grid Quest

Для этого автономного душа потребуется горячая вода, и не все приспособления подходят для подачи ее непосредственно от солнца. И давайте посмотрим правде в глаза, половина радости этого душа — это возможность сидеть под каскадом горячей воды, когда она близка к морозу или вы окружены снегом. К счастью, вы можете взять всю необходимую горячую воду из самодельной дровяной печи, которая также удовлетворит ваши кулинарные потребности.

Off Grid Quest представляет нам еще один отличный пример техники термосифона , в котором вода циркулирует и нагревается бесконечно, пока горит плита.Итак, если у вас есть место и дрова, обратите внимание на их продуманный дизайн и создайте свой собственный бесконечный источник горячей воды без необходимости в электричестве.

8. Слияние с природой с отрядом на открытом воздухе

Зачем нужен простой автономный душ на открытом воздухе , если у вас может быть вся ванная комната? Как доказал Outdoor Troop, вам не нужно останавливаться перед отдельной кабиной или душевой лейкой, прикрепленной к дереву. Их решение — гораздо более амбициозная душевая кабина, которая дает уединение и пространство для более чем одного человека.

Душевая кабина сделана почти полностью из старых бревен, привезенных прямо из дома, что идеально подходит для создания бесшовного вида, если вы можете их получить, хотя подойдет и другое дерево. Опять же, они выбрали тепло напрямую от солнца, а вода под действием силы тяжести подается в старый садовый опрыскиватель. Вы могли ошибиться, подумав, что этот ливень вырос из самой земли.

9. Душ с распылителем от сорняков своими руками от Livin Lightly

Пожалуй, самый минималистичный настоящий автономный душ из всех, что мы когда-либо видели. Эта идея от Livin ’Lightly — не более чем распылитель от сорняков и душевой шланг.Нет ни душевого насоса, ни электричества, ни пропана. Вам придется нагреть воду самостоятельно, и вы не получите слишком долгий душ, но сможет использовать ее буквально где угодно.

Благодаря нескольким компонентам, которые можно купить в большинстве хозяйственных магазинов, вы скоро сможете принимать горячий душ везде, где можно припарковаться и развести костер. Только не забудьте купить себе новый танк; неизвестно, остались ли какие-либо химические остатки в вышедшем из строя опрыскивателе.Теперь вы будете опрыскивать эти сорняки в кратчайшие сроки и с небольшими затратами, и когда мы говорим о сорняках, мы, конечно же, имеем в виду детей.

Идеи Off Grid от My Homestead Life

В заключение, у нас есть для вас несколько альтернативных предложений, потому что всем нужно оставаться чистыми вдали от дома. Это не отдельный дизайн душа, а, скорее, действительно полезный список вариантов, которые у вас есть для создания собственного фрагмента неба.

Если вы действительно хотите расслабиться, у вас есть садовый шланг — вы действительно получите достаточно нагретой воды для нескольких душа, если оставите его на солнце на достаточно долгое время.Или вы можете нагреть воду прямо у костра и умыться в тазу, хотя это действительно простые варианты.

Пакеты для душа

Solar — это дешевый и простой способ смыть воду. Для этого достаточно просто сходить в магазин и немного тепла от солнца.
