Как сделать печное отопление частного дома своими руками

Содержание

1. Виды печного оборудования
2. Печи из металла
3. Печи из кирпича
4. Виды печного отопления в доме
5. Конвекционное
6. Водяное
7. Требования пожарной безопасности к печному обогреву дома
8. Как обезопасить потолок и перекрытия
9. Меры по защите стен вокруг печи
10. Что лучше для загородного дома – печное или котельное отопление

Не полная газификация даже крупных населенных пунктов, побуждает искать альтернативные источники тепла. Печное отопление частного дома на дровах и угле, хорошая замена котлам, работающим на газе.

Виды печного оборудования

На самом деле, печное оборудование для дома не является чем-то новым. Еще наши предки широко использовали печки для отопления помещений. Практически в каждом доме была установлена кирпичная русская печь или металлическая буржуйка.

Современные системы обогрева используют все те же устройства, только в новом исполнении с увеличенным КПД и улучшенной внутренней конструкцией.

При проектировании печного отопления в индивидуальном доме выбирают тип отопителя, ориентируясь на два критерия:

• Материал конструкции.
• Вид оборудования и принцип обогрева здания.

Все устанавливаемое для частного дома отопительное оборудование, условно делят на два класса по своему устройству: традиционные кирпичные и современные металлические печи.

Печи из металла

Новейшие системы отопления в качестве основного источника тепла используют металлические печи. Корпус хорошо и быстро прогревается. Предлагаемые печки изготовлены под дальнейшую облицовку камнем, либо поставляются уже полностью укомплектованными.

Преимущества металлических печей:

• Быстрая и простая установка.
• Небольшой вес.
• Минимальные затраты на монтаж.

Печное оборудование изготавливают из стали и чугуна. Некоторые модели оснащены облицовкой из натурального камня, улучшающей равномерный прогрев помещения.

Современные печи работают по принципу газогенерации или пиролиза, что увеличивает КПД на 10-12%. Печки оснащаются полностью глухими дверцами или со стеклянной вставкой.

Печи из кирпича

Кирпичная печь – традиционное решение вопроса отопления в частном доме. При условии, что кладка будет выполнена правильно, с применением необходимых строительных материалов и растворов, готовое изделие сможет полноценно обогревать здание.

Особенности обустройства и эксплуатации печей из кирпича:

• Большая нагревающаяся поверхность – фактически, вся кирпичная кладка, это нагревательный прибор. Тепло исходит от корпуса печи и дымохода. При грамотных расчетах можно сделать отопление второго этажа от печной трубы.
• Сложность монтажа – от качества кирпичной кладки зависит время эксплуатации. Для заготовки глины требуется длительное время (2-3 суток), а покупка готовых растворов и клеевых составов стоит дорого.
• Необходимость в изготовлении фундамента – кирпичная кладка даже у небольшой по размерам печи, будет весить 4-5 центнеров. Деревянный пол и стяжка не выдержат подобной нагрузки. Фундамент предусматривают на этапе изготовления проекта и строительства дома.
• Срок службы – кирпичная кладка со временем разрушается, швы растрескиваются и высыпаются. Потребуется регулярное обслуживание, каждые 1-2 года мелкий и частичный ремонт.

Чтобы сделать печное отопление в двухэтажном доме, внутри топки устанавливают водяной контур, подключаемый к радиаторной системе.

Виды печного отопления в доме

Кроме деления по материалу, используемого при изготовлении, типы печного отопления классифицируются по принципу работы – способу обогрева помещения. Распространение получили конвекционные (воздухогрейные) и гидравлические (водяные) теплогенераторы.

При выборе печного оборудования учитывают особенности работы и эффективность обогрева в каждом отдельном случае. На подбор подходящей печки влияет тип и этажность здания, количество комнат, разделенных между собой перегородками и другие факторы.

Конвекционное

Воздушное отопление изначально предназначалось для неотапливаемых зданий небольшой площади, не разделенных межкомнатными перегородками. Все конвекционные отопители имеют схожее устройство:

• Конвективные каналы – трубы ввариваются внутрь корпуса и соприкасаются с топочной камерой, что облегчает нагрев воздуха и увеличивает теплоотдачу.
• Режим газогенерации – топливо сгорает в герметичной топочной камере, отходящий углекислый газ дожигается.

Особенности конвекционных печей – быстрый и равномерный прогрев воздуха в помещении. Современное печное воздушное отопление подходит даже для двухэтажных частных домов. На корпус теплогенератора устанавливаются специальные теплосъемники с подключаемыми каналами воздуховодами.

С помощью гофрированных металлических рукавов, подключаемых к конвективным каналам, равномерно распределяют воздушное отопление в доме. Гофру заводят в каждое отапливаемое помещение. Теплый воздух подается принудительно, посредством термостойкого вентилятора, установленного внутри трубопровода.

Решение позволяет существенно повысить КПД, делает возможным применение конвекционной печи для зданий любой этажности и конфигурации.

Водяное

Печное водное отопление отличается большей эффективностью, чем воздухогрейное. Принцип работы связан с нагревом жидкостного теплоносителя, циркулирующего внутри труб системы обогрева здания. В конструкции печей установлен теплообменник в виде змеевика или водяной рубашки.

Для увеличения теплоотдачи, разводка отопления в 2-х этажном доме выполняется с обязательной установкой циркуляционных насосов. Подобным образом поступают и при подключении печи к системе одноэтажного здания большой площади.

Нагрев здания осуществляется несколькими способами:

• С использованием батарей – в корпусе печи предусмотрены отводы на подачу и обратку теплоносителя. Для подключения выбирается подходящая схема разводки трубопровода. Оборудование предназначено для встраивания в открытые и закрытые системы, с принудительной и естественной циркуляцией теплоносителя.

• Система отопления «теплый пол» за счет печного котла – еще одно популярное решение вопроса обогрева. Газогенераторные печи отличаются меньшей температурой сжигания топлива. Фактически, дрова не горят, а тлеют.
  Теплоноситель, в режиме газогенерации, нагревается до температуры 60-75°С, чего с избытком хватает для нагрева в теплых полах. Обязательно устанавливается смесительный узел.

Подключение циркуляционных насосов делает систему отопления энергозависимой. Чтобы обеспечить полноценную работу печного котла, дополнительно устанавливают байпас или ИБП.

Требования пожарной безопасности к печному обогреву дома

Печное отопление в деревянном доме устанавливается в согласии со строительными нормами, изложенными в СНиП 41-01-2003 (СП 60.13330). На печки распространяются правила пожарной безопасности, предусматривающие необходимость проведения мероприятий по предотвращению возникновения пожара.

Отдельной графой стоит экологическое законодательство в отношении печного отопления, ограничивающее применение теплогенераторов в условиях городской черты. В частности, для подключения печки, кроме соответствия пожарным требованиям, здание должно иметь соответствующую этажность (не выше 5 этажей), наличие специального вентканала для отведения дыма.

В 1-2 этажных постройках, высота трубы относительно крыши дома должна быть не менее 0,5 м. В густозаселенных районах города, возвышение дымохода над зданием рассчитывают отдельно, в зависимости от расположения соседних построек.

Как обезопасить потолок и перекрытия

Противопожарная защита направлена на предотвращение случайного возгорания, вызванного особенностями эксплуатации (сильным нагревом корпуса и дымовой трубы) печного твердотопливного оборудования.

Мероприятия затрагивают проведение следующих работ:

• При горении, внутри топочной камеры дым разогревается до 450-550°С. Кратковременное возгорание сажи доводит температуру до 1200°С. Поверхность дымовой трубы сильно нагревается. Производители не рекомендуют подключать к печам оцинкованный и гофрированный стальной дымоход. Оптимальный выбор – сэндвич-труба или керамика.

• При печном отоплении в одноэтажных деревянных домах устанавливают специальную проходку. Потолок в месте над печью, защищают металлической вставкой. Проходка выполняется из негорючего базальтового утеплителя. На оголовок дымовой трубы устанавливают искрогаситель.

• В месте прохождения дымовой трубы в чердачном помещении, стропильную систему обрабатывают антипиринами. Дымоход окутывают термоизоляционным материалом.
• Правильно проходить перекрытия печной трубой, предусматривая противопожарные разрывы. Минимальное расстояние между поверхностью дымохода и перекрытием не менее 25 см. Разрыв заполняют базальтовой ватой.

Правила эксплуатации печного оборудования указывают на необходимость ежегодного осмотра и обслуживания системы дымоудаления. Кирпичную кладку проверяют на предмет трещин, трубы на наличие разгерметизации. Нарушения исправляют.

Меры по защите стен вокруг печи

Противопожарные мероприятия затрагивают необходимость установки защиты стен вокруг установленного печного оборудования. От печки до ближайших поверхностей оставляют разрыв в 1,25 м, в сторону открывающейся топки не менее 1,1 м.

Расстояние до стен можно уменьшить после проведения следующих работ:

• Поверхность деревянной стены закрывают базальтовым утеплителем. Для этой цели применяют базальтовую вату толщиной 5 см.
• Утеплитель обшивают металлическим листом.

После проведения работ, разрыв между корпусом печи и стенами сокращают до 0,5 м.

Существующие требования к печному отоплению частного дома предписывают необходимость защиты стен вокруг дымовой трубы. Часто, расстояние между дымоходом и горючей поверхностью не более 25 см, что связано с особенностями монтажа. Защиту выполняют также, как и изоляцию стен, окружающих печной котел.

В требованиях пожарной безопасности к печному отоплению в жилом доме указывается на необходимость регулярной проверки состояния устройства инспектором МЧС и печником. Аудит состояния позволит выявить потенциально опасные дефекты и своевременно устранить их.

Что лучше для загородного дома – печное или котельное отопление

Современные нормы отопления предъявляют идентичные требования, как к печам, так и твердотопливным котлам. Правила эксплуатации и безопасности, принципы работы и обогрева одинаковые.

Теплоэффективность котлов несколько выше чем у печей, но и стоят они дороже. Отзывы владельцев и сравнение эксплуатационных характеристик ясно указывают на следующее.

Для полноценного водяного обогрева отапливаемого дома, лучше выбрать твердотопливный котел. В непостоянно отапливаемые здания, лучше ставить печное оборудование, работающее по принципу конвекционного обогрева.

Печное отопление частного дома: какой вариант устройства выбрать

Печное отопление частного дома и до сегодняшних дней является одним из самых популярных во всех российских регионах.

Печное отопление частного дома — эскиз

Ранее для отопления большого дома использовалось несколько печей, которые устанавливались в разных комнатах, но это не самый экономный вариант, так как требует большого количества твердого топлива.

Сегодня благодаря разработанным современным схемам, а также тому, что в продаже появилось множество различных современных видов печей, организовать отопление стало намного проще. Оно бывает разных видов и с применением различного топлива. Чтобы выбрать для своего дома самый приемлемый вариант, который будет подходить по всем параметрам, нужно рассмотреть некоторые виды поближе и узнать их принцип работы.

Содержание

• Выбор системы отопления в зависимости от размера дома
• Кирпичная печь
• Какого размера дом можно отопить с помощью кирпичной печи с водяным контуром?
  • Видеозарисовка: интересный вариант печи-камина с контуром отопления
• Чугунная печь
• Чугунные печи с водяным контуром
  • Что нужно учесть при выборе и устройстве печи?
• Положительные и отрицательные моменты печного отопления в частном доме
  • Какие недостатки?
  • Положительные моменты
• Видео: как самостоятельно построить печь с отопительным контуром

Выбор системы отопления в зависимости от размера дома

• Для маленьких, хорошо утепленных домов, состоящих из одной-двух комнат и кухни, вполне будет достаточно одной отопительно-варочной печи, сложенной из кирпича.
• Для более крупных строений необходимо хорошо продумать систему отопления таким образом, чтобы от одной печи можно было отопить весь дом. Для этого используется отопление с помощью водяного или парового контура.
• Для одноэтажного строения такой контур может быть подключен к кирпичной печи или же изготовленной из чугуна. При устройстве системы в двух— или трехэтажном доме, скорее подойдет чугунная печь-котел.

Следующее, с чем нужно определиться — это вид топлива. Система может отапливаться дровами, углем, торфом, газом, дизельным топливом, электричеством или несколькими из них. От этого выбора будет зависеть, какую печь отопления приобретать.

Кирпичная печь

Итак, как говорилось выше, для небольшого строения достаточно построить одну печь, которая будет отапливаться дровами или углем.

Модель печи нужно выбрать таким образом, чтобы она могла не только отопить помещения, но и быть помощницей в приготовлении пищи.

Чтобы это отопительное сооружение не приносило каких-либо неудобств и было максимально эффективным, для него нужно выбрать подходящее место. Удачно поставленная печь сможет без труда согреть две комнаты и кухню.

Такая печь с успехом обогреет несколько смежных помещений

Например, эта представленная на рисунке модель будет удачным вариантом для обогрева трех помещений. Нужно знать, что теплоотдача от печи зависит от площади поверхности строения, т.е. если в комнату выходит одна сторона печи, она будет полностью обогрета. Кроме этого, массивная конструкция намного дольше остывает. Натопив строение с вечера, можно быть уверенным, что оно будет до утра отдавать тепло в комнату.

Печь нужно закладывать при строительстве дома, но ее фундамент должен быть отделен от общего фундамента строения. Возможно установить кирпичную печь и в уже выстроенном доме, но это будет сделать сложнее, так как придется поднимать часть пола и проделывать отверстие в потолке и кровле для устройства дымохода.

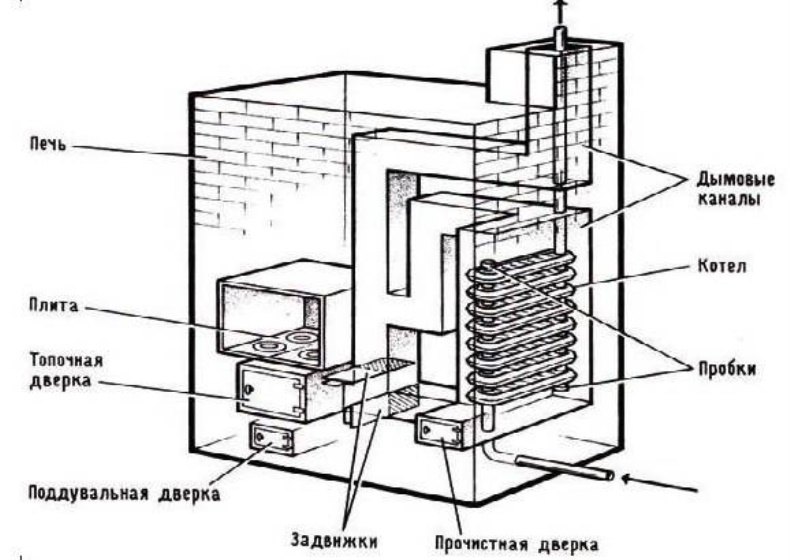

Общая схема устройства печного отопления дома

На данной схеме хорошо видно конструкция постройки, устройство фундамента, каналы дымохода и прохождение трубы через перекрытия со всеми необходимыми параметрами, которых нужно придерживаться.

Какого размера дом можно отопить с помощью кирпичной печи с водяным контуром?

Кирпичную печку можно приспособить и для отопления больших площадей, если при ее постройке около топки поместить теплообменный элемент, через который будет проходить теплоноситель, нагреваясь и далее циркулируя в разведенной по дому системе отопления. В данном случае, возможно, потребуется подключить водяной насос, который будет ускорять движение теплоносителя в системе.

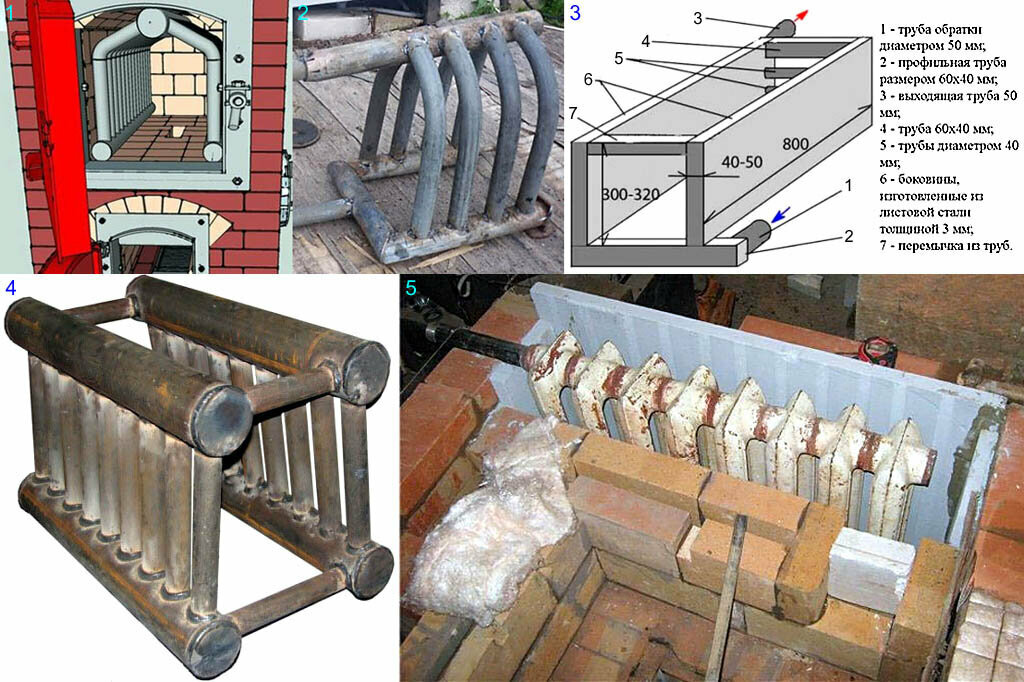

Самодельный эффективный теплообменник

Теплообменные элементы могут быть разных форм, на фото представлен один из них. Он вмуровывается в конструкцию печи около топочной камеры, чтобы, проходя через него, вода быстро нагревалась и поступала в трубы и батареи.

Трубы входа и выхода из теплообменника выводятся из конструкции печи наружу, и к ним подключается контур отопления. Далее система заполняется водой, которая и будет исполнять роль теплоносителя.

Разводку можно выполнить металлопластиковыми или полипропиленовыми трубами

В данном случае для разводки и подключению к контуру использованы металлопластиковые трубы.

Схема дровяной печи с водяным контуром отопления

На этой схеме теплообменник расположен над топкой и показан в виде решетки красного цвета. Синей линией отмечен остывший теплоноситель, который проходит через циркуляционный насос и поступает в теплообменник — эта часть контура называется обраткой. Красной линией отмечена нагретая вода, поступающая в радиаторы.

Также в отопительном контуре устанавливается мембранный бак, который может быть расположен в любом доступном месте контура, но желательно его установить на трубе обратки.

Мембранный бак

Его еще называют расширительным баком закрытого типа. На его верхней части находится ниппель, через него в верхнюю камеру закачивается воздух. При нагреве воды в системе она расширяется, и ее избыток поднимается в бак, растягивая мембрану. При остывании и соответствующем падении давления, вода дожимается обратно в систему. Таим образом сглаживаются возможные скачки давления в трубах, сводится к минимуму риск разрушения целостности системы от перегрева.

Видеозарисовка: интересный вариант печи-камина с контуром отопления

Чугунная печь

Чугунные печи хотя и имеют небольшой размер, способны обогреть достаточно большую комнату объемом до 80—90 куб. метров. Этот вариант будет идеален для дачного домика, так как в приборе предусмотрена функция варочной плиты. Благодаря изящному дизайну, сегодня их с удовольствием устанавливают и в дорогих особняках, так как они являются украшением интерьера.

Чугунная отопительная печь

Лучший вариант из всех чугунных моделей — это печь длительного горения. Она способна долгое время отдавать тепло в помещение при том, что закладка дров в нее производится один раз за все время топки. Такой эффект достигается за счет внутренней конструкции печи, которая позволяет уменьшить активное пламя до медленного тления.

Котел-печь длительного горения может иметь и водяной контур.

Чугунные печи с водяным контуром

Печи из чугуна, имеющие водяной контур, производятся разной мощности и рассчитаны на отопления различной площади. Некоторые из них способны обогреть двух— и трехэтажный дом. Устройство отопительного контура производится по той же системе, что и у кирпичных печей.

Чугунная печь длительного горения с контуром отпления

Производятся печи из чугуна и комбинированного типа, т.е. имеющие электрический подогрев, который включается автоматически, при снижении температуры тлеющих дров. Такая комбинация функций печи поможет всегда поддерживать систему отопления в нужном температурном режиме.

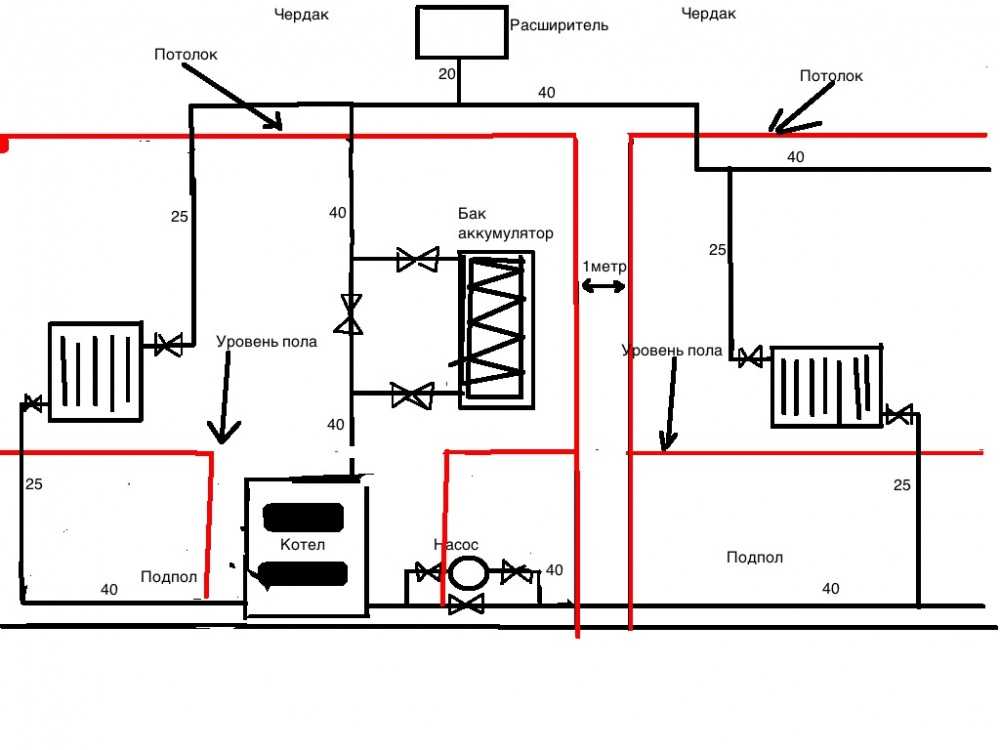

Одна из возможных схем отопления двухэтажного частного дома

Чугунные котлы-печи могут быть предусмотрены и для двухконтурной системы отопления, т.е. плюс к теплу в доме хозяева будут иметь еще и подогретую воду.

Что нужно учесть при выборе и устройстве печи?

Выбирая, какая отопительная печь будет установлена в доме, нужно правильно сформулировать требования к ней, и, опираясь на них, приобретать или возводить отопительный прибор.

• Прогреваемость всей конструкции кирпичной печи очень важна. Поэтому если решено устанавливать такую печь, нужно выбрать правильный проект и обеспечить идеальное возведение строения.
• Экономичность работы отопительной системы также будет зависеть от конструкции и разводки водяного контура, а также выбора радиаторов для системы отопления. Существуют схемы печей, которые могут работать в летнем и зимнем режиме — этот фактор тоже способствует экономной работы прибора.
• К части экономии можно отнести и долгое остывание печи, что позволит использовать меньшее количество топлива.
• Важным моментом является простота в эксплуатации и техническом обслуживании.
• Конструкция должна соответствовать всем правилам пожарной безопасности по своему месторасположению и монтажу.
• Правильно выполненная конструкция будет иметь требуемую тягу, что обезопасит дом от попадания в помещения угарного газа.
• Печь должна быть расчитана на длительные период эксплуатации.
• Конечно же, неплохо было бы, чтобы печь стала настоящим украшением дома, а не только была функциональной лишь с практической точки зрения.

Положительные и отрицательные моменты печного отопления в частном доме

В большинстве случаев печное отопление устраивается в случае необходимости, при отсутствии магистрального природного газа. Но отопление с помощью печи имеет свои достоинства и недостатки, о которых тоже неплохо было бы знать.

Какие недостатки?

К отрицательным моментам можно отнести:

• Достаточно долгое нагревание печи, а значит — и помещений. Это происходит из-за длительного прогревания стенок и теплоносителя в системе.
• Не очень высокий КПД кирпичного строения. Чтобы его увеличить, приходится устраивать более высокий дымоход, делать его лабиринтного типа, чтобы тепло дольше оставалось внутри конструкции.
• Кирпичная печь занимает достаточно большую площадь, но только при таких масштабах она способна обогреть несколько комнат одновременно.
• В отличие от отопления природным газом печь должна на протяжении всей ее топки находиться под присмотром, так как кирпичные варианты требуют постоянного добавления топлива. Чугунные печи длительного горения являются исключением, так как закладка дров производится один раз за сеанс топки.

Положительные моменты

Есть у печного отопления немало и положительных качеств, которые часто бывают решающими в выборе именно его для устройства в частном доме.

• Автономность, а значит — надежность. Дом будет всегда обогреет, даже при отключении электричества и воды.
• Доступность по цене возведения и эксплуатации конструкции.
• Экономичность в приобретении топлива и отсутствие счетов за магистральное снабжение газом или горячей водой, которые, к сожалению,
• Простота в эксплуатации — печь не требует программирования, а если возникают проблемы, то их вполне можно устранить самостоятельно, без привлечения специалистов.
• Так как печь для своей эксплуатации не требует проведения коммуникаций, ее можно установить или возвести в доме, расположенном в любом регионе и населенном пункте.

Видео: как самостоятельно построить печь с отопительным контуром

В связи с тем, что и на сегодняшний день не везде проведены газовые магистрали, печное отопление остается актуальным и незаменимым. Запастись топливом заранее и поддерживать огонь в печи — это все, что требуется от хозяина дома с печным отоплением. Поэтому в некоторых домах даже при наличии газового отопления не спешат избавиться от надежных кирпичных строений, а также устанавливают чугунные печи-камины для создания в доме не только теплой, но и уютной атмосферы.

Как заменить собственную печь

Офигеть! Это печь, которая пришла со старым викторианским домом, который я сейчас помогаю друзьям ремонтировать.

Кажется, каждый дом, который у меня когда-либо был, нуждался в новой печи. Я имею в виду, что старая печь все еще была там, гремя и производя тепло, но это всегда была какая-то возмутительно старая вещь, установленная кем-то, кто явно не заботился об энергоэффективности (или это было еще до изобретения эффективных печей).

Но, как и все владельцы таких же домов до меня, я не обращаю внимания и позволяю проектам, которые на первый взгляд казались более срочными, отнимать у меня время.

Я отремонтировал кухни и ванные комнаты или заменил крыши. Это было легко оправдать и с финансовой точки зрения: счета за отопление для типичного дома составляют менее 1000 долларов в год в моем районе, но если вы нанимаете установку новой печи, вы ожидаете около пяти тысяч (иногда даже 10 000 долларов или больше, если вы одновременно покупаете новый кондиционер!)

И, конечно же, новая печь будет эффективнее вашей старой. Но даже если бы вы могли найти тот, который работал на бесплатной волшебной пыли единорога , вы получили бы окупаемость за шесть лет, а более реалистично это заняло бы десятилетия.

Так что я позволил медленной утечке продолжаться и всегда чувствовал небольшую дыру в моем сердце каждый раз, когда эта машина включалась, потому что для мистера Денежный Усик энергоэффективность является моральным вопросом даже больше, чем финансовым.

Я полагал, что цифры были бы намного лучше, если бы я действительно мог сам выполнить замену, потому что это первоклассная газовая печь стоит всего около 1500 долларов в Интернете в эти дни. Но я не знал точно, как это сделать, и, казалось, никогда не было подходящего времени, чтобы учиться*. Никто из моих знакомых никогда не менял свою печь, а в магазинах стройматериалов их даже не продают — все говорят, что для такого дела нужно нанимать профи.

Но, наконец, здесь, в 2015 году и в постыдно позднем возрасте 41 года, я, наконец, изучил необходимые приемы, успешно установил две красивые высокоэффективные газовые печи вместе с друзьями, и я здесь, чтобы рассказать вам об этом в конце концов, это вполне разумный проект «сделай сам»**. Итак, давайте начнем.

Шаг 1: Как, черт возьми, работает печь?

Если разобраться, газовая печь — это просто нагреватель коробчатой ​​формы, соединенный с несколькими трубками. В наши дни они добавили больше внутренней сложности, чтобы сделать их более эффективными, но все, что вам действительно нужно знать как установщику, это: Холодный воздух на входе, теплый воздух на выходе, газ и электричество на входе, воздух для горения на входе и выходе. Будет еще проще, если вы напишете то же самое на изображении коробки (она же печь).

Рисунок 1: Простые печи

Шаг 2: Какие печи мне нужны и где их купить?

Как правило, вам понадобится высокоэффективная (94 % или выше) конденсационная печь с вентилятором с регулируемой скоростью и примерно такой же общей теплопроизводительностью, что и печь, которую вы заменяете. Он может быть меньше по физическим размерам (с годами они значительно уменьшились), но, вероятно, ненамного больше, поскольку вам нужно разместить его в том же пространстве.

На самом деле найти место, где продаются печи, может быть непросто. Как и сантехника несколько десятилетий назад, индустрия отопления и охлаждения по-прежнему остается игрой для инсайдеров, с низкопрофильными магазинами, которые продают только подрядчикам, и подрядчикам, которые настаивают на том, что их сфера деятельности слишком опасна и требовательна для любого домовладельца. Если ваш тип личности хоть немного похож на мой, то сами слова «проконсультируйтесь с квалифицированным установщиком» вас немного бесят и вызывают желание научиться ремеслу.

Ввод в Google «где купить газовую печь» приводит к путанице, которую вы можете просеять, но в итоге я нашел лучшие результаты для моей ситуации в месте под названием Alpine Home Air.
(Обновление: теперь вы можете получить эти вещи даже на Amazon — с бесплатной доставкой!)
В частности, для обеих недавних установок мои друзья просто выбрали первоклассное устройство Goodman 96%.

Для дополнительной информации о полевых условиях Consumer Reports предлагает бесплатное руководство по покупке печей.

Шаг 3: Хорошо, Печь есть. Какие еще запчасти мне нужны?

Помня о приведенной выше схеме, вы подключаете воздух, газ, впуск, выпуск и электричество. Все будет доступно в вашем местном магазине строительных материалов, за исключением, возможно, насоса для конденсата.

Если вы устанавливаете печь с нуля или заменяете монстра Crazy Spaghetti Octopus и хотите полностью переделать воздуховоды в подвале, вы также можете выбрать:

• коробка возвратного воздуха : это просто большая коробка из листового металла, на которую вы устанавливаете свою печь. Он служит большим воздухозаборником, к которому можно подключить все воздуховоды рециркуляции, а также имеет удобную прорезь для крепления воздушного фильтра.
• камера приточного воздуха для обработки нагретого воздуха на выходе. Вы прорежете в нем отверстия, чтобы соединить воздуховоды с остальной частью вашего дома.

Шаг 4. Подсоединим эту присоску

Прочтите руководство:

Кто-то действительно заботился, когда писал это руководство по эксплуатации.

Я был приятно удивлен, обнаружив, что печь Goodman, которую мы использовали, поставляется с полностью подробным руководством по установке – без ориентированного на потребителя отношения «беги с криком и консультируйся у профессионала». Каждое подключение и спецификация, вплоть до того, на каком расстоянии ваши вентиляционные трубы от наружных окон, были четко описаны с картинками. Я провел неторопливый час дома, читая ее от корки до корки за ночь до  начало установки, что позволило мне иметь в виду общую картину в важный день.

Бытовой воздух:

Холодный воздух (также называемый «возвратный воздух») всасывается через дно печи, нагревается и выдувается сверху («приток»). Если вы заменяете существующую печь, вам просто нужно аккуратно извлечь старую печь из больших металлических ящиков, а затем запечатать новый блок в те же ящики. При необходимости их можно изменить или расширить.

Если у вас центральное кондиционирование, то ко всему остальному будет вставлена ​​отдельная металлическая коробка. Просто оставьте его на месте, будьте осторожны, чтобы не сломать трубки и провода, и он продолжит работать с вашей новой установкой.

Инструменты и советы: Вы режете металл ножницами по металлу или шлифовальной машиной с отрезным кругом по металлу. Сложите детали красиво с помощью металлического тормоза. Скрутите вещи вместе с помощью шурупов для листового металла. Создайте герметичные и термостойкие соединения с помощью ленты из серебряной фольги (не клейкой ленты). Нанесите герметик для воздуховодов на все потенциальные воздушные стыки, чтобы создать лучшую герметизацию. И, прежде всего, мгновенно освойте работу с воздуховодами из листового металла, просмотрев несколько видеороликов на YouTube по этому вопросу.

Воздух для горения и выхлоп:

Здесь мы просто прокладываем два отрезка 3-дюймовой трубы из ПВХ (вы даже можете использовать 2-дюймовую трубу для более коротких участков) от печи к незаметному месту снаружи вашего дома. Это забавная дизайнерская головоломка, в которой нужно решить, как проложить трубу и какие фитинги использовать для ее выполнения. Ваша цель – стильная работа. Вы разрезаете его торцовочной пилой или пилой и склеиваете фиолетовой грунтовкой для ПВХ и клеем для ПВХ. Опять же, посмотрите несколько видео, если вам нужно научиться справляться с этим.

В качестве огромного бонуса, те же самые навыки работы с пластиковыми трубами позволят вам прокладывать дренажные трубы, что позволит вам построить собственную ванную комнату с нуля (будущая статья?) скрутить на длину черной трубы.

Хотя люди, как правило, боятся работать с газовыми трубами (в конце концов, вы можете взорвать весь свой дом, если получите идеальную утечку газа и подожжете его), это проще, чем когда-либо, и весьма полезно делать это самому. .

В существующей печи уже будет газовая линия с запорной арматурой. Таким образом, в большинстве случаев вы можете просто подключить свою новую печь с помощью стандартного гибкого газового разъема.

Но если вам нужно изменить маршрут, вы можете отключить подачу газа на внешнем счетчике, использовать большой трубный ключ, чтобы открутить существующую черную газовую трубу, и купить новые длины и фитинги в магазине, чтобы создать новую схему. . Они даже нарежут трубу по индивидуальному заказу и нарежут для вас резьбу, или вы можете сделать это самостоятельно, если у вас есть инструмент для нарезания резьбы на трубе. Когда у вас есть нужные детали, скрутите все вместе с большим количеством герметика для трубной резьбы (также известного как «трубная смазка»), чтобы создать газонепроницаемые соединения.

Три части CSST соединяются в одном традиционном тройнике, где мы отделяем ветку для питания существующего водонагревателя.

В настоящее время я обычно полностью обхожу черную газовую трубу и использую вместо нее более новую гибкую гофрированную трубку из нержавеющей стали (сокращенно CSST). Это экономит время и позволяет вам продевать трубку прямо через балки и вокруг углов, оставляя ее вне поля зрения — особенно полезно, если вы устанавливаете в подвале, который в конечном итоге может быть закончен. Фитинги поставляются с подробными инструкциями, и вы, конечно же, можете посмотреть видео об установке CSST.

Когда все выглядит идеально, вы включаете газ и тщательно проверяете на наличие утечек с помощью мыльного раствора, носа и детектора утечек газа.

Электричество:

Печь использует электричество для работы управляющей электроники, воспламенителя и воздуходувки. Но его нужно просто подключить к одной обычной (15 амперной) бытовой цепи. Черный провод — горячий, белый — нейтральный, а зеленый/медный — заземление. Вы выполняете подключение прямо внутри распределительной коробки, встроенной в печь, хотя вам нужно установить переключатель где-то в цепи, чтобы вы могли отключить печь.

Другой вариант (если ваш контролер разрешит) — подключить шнур и просто включить печь в ближайшую электрическую розетку. Это проще и позволяет подключить печь к резервному источнику питания (генератору или большой батарее) для восстановления нагрева в случае отключения электроэнергии.

Конденсат (также известный как капающая вода):

Когда работает эффективная печь, она конденсирует некоторое количество воды из горячих дымовых газов. Вода медленно вытекает из печи через небольшой пластиковый носик, и вам нужно соединить его с гибкой пластиковой трубкой, которая отводит воду в безопасное место. Если у вас есть слив в полу в подвале, проведите воду туда. Если вам нужно поднять воду выше, вы сбрасываете ее в конденсатный насос, а выход направляется в ближайшую сантехнику.

Электропроводка термостата:

Теперь вы приступили к очень простому веществу! Вы можете следовать инструкциям для печи и термостата, но в моем случае я просто подключил красный, зеленый, желтый и белый провода с обеих сторон. Для более подробного объяснения того, что делают провода, вот руководство.

Если вы одновременно хотите обновить свой термостат, я являюсь поклонником термостата Ecobee Lite с поддержкой Wi-Fi . Он имеет разумную цену, но также имеет красивую физическую форму и действительно приятный, надежный пользовательский интерфейс (и приложение для телефона). Операция по умолчанию до смешного проста, но вы также можете копаться и настраивать множество подробных настроек, если вы такой же инженер, как я.

Готово!

Потребуется некоторая работа, и вы научитесь кое-чему, но в конце проекта у вас будет прекрасная новая печь, которая обеспечит значительную отдачу от ваших вложений времени и денег.

Вот фотография одной из готовых инсталляций в доме друга. Снизу вверх обратите внимание на нестандартную возвратную камеру, печь, существующую коробку кондиционера, трубопровод воздуха для горения из ПВХ и мою самодельную камеру подачи, которая направляет воздух в старый воздуховод.

Успех!

Успешный менталитет «сделай сам»

Два местных друга обмениваются остроумными шутками, пока строят нестандартные воздуховоды для текущего проекта дома. Это была большая работа, так как в оригинальном доме 1910 года вообще не было настоящих воздуховодов — нам пришлось открывать стены и прокладывать трубы в каждую комнату в доме. Ваша модернизация печи будет проще.

Когда я впервые начал делать ремонт дома своими руками, по крайней мере отчасти мотивацией было желание серьезно сэкономить. Но в последние годы необходимость экономить деньги полностью исчезла, и все же я обнаружил, что с большим энтузиазмом занимаюсь строительством и ремонтом вещей, чем когда-либо. Это потому, что изучение новых навыков, решение головоломок и создание готовых продуктов, которыми вы можете гордиться, — это не просто то, что вы делаете за деньги — это цель самой жизни.

Поэтому, когда перед вами стоит выбор: починить что-то самостоятельно или отдать это напрокат, вы поступаете правильно, если каждый раз расширяете свою зону комфорта. Просто запомните мантру: «Это возможно, и множество людей с меньшими преимуществами, чем у меня , делали то же самое много раз в прошлом»

Затем вы приступаете к работе, читаете инструкции, возитесь, делаете ошибки , учитесь и добивайтесь успеха. И продолжать развивать этот успех навсегда.

Дополнительная литература: Вы можете найти много других моих статей на тему DIY с ярлыком https://www.mrmoneymustache.com/tag/diy/

* Когда я купил свой нынешний дом, я полностью отказались от печи с горячим воздухом и вместо этого построили систему лучистого отопления под полом. Сейчас, во вторую зиму, мы все еще любим его.

**Вам нужно разрешение и проверка?
В общем, да, замена печи — это то, на что ваш город хочет, чтобы вы получили разрешение. Но это не имеет большого значения — прохождение этого процесса — хорошая недорогая проверка безопасности, чтобы убедиться, что вы правильно поняли детали. А наличие проверенного и утвержденного разрешения облегчит дальнейшую продажу вашего дома.

Предыдущий пост: Три инвестиции с мгновенным гарантированным возвратом
Следующее сообщение: Уроки, извлеченные из моего велосипеда, украденного

Законна ли установка собственной печи

Многие люди задаются вопросом, законна ли установка собственной печи. В конце концов, это то, что многие домовладельцы решают взять на себя. Есть ряд причин, по которым люди решают заняться этим проектом. Вот несколько основных причин почему.

Установить печь не так просто, как установить настенный обогреватель. Как электрические, так и газовые печи нуждаются в безопасной установке только квалифицированным специалистом. Даже неправильная установка может привести к травме, заболеванию или смерти, если вы не подумаете об этом. Если вы все еще думаете, что установка собственной печи — это большая проблема, просто посмотрите на взрывы газовых линий в Интернете.

Другой вопрос, который часто задают, касается законности установки собственной печи при наличии разрешения. Короткий ответ: в зависимости от того, где вы живете, да. В каждом штате действуют свои правила и положения, касающиеся благоустройства дома, а усовершенствование дома включает в себя установку таких вещей, как обогреватели, печи, водонагреватели и т. д. Однако в некоторых местах требуются разрешения для определенных проектов, и если вы хотите знать, законно ли это Чтобы установить собственную печь в доме, где вы живете, обратитесь в местное управление по теплоснабжению и электроснабжению.

Но что, если вы задаетесь вопросом, законно ли устанавливать собственную печь в частном доме? Ответ зависит от того, какой тип печи вы хотите установить. Например, если вы устанавливаете дровяную печь, вам потребуется разрешение. Обычно их можно найти в местном органе власти или в местной библиотеке. Если вы устанавливаете газовую печь, вам также потребуется разрешение на это. Это всего лишь несколько примеров, а есть и много других.

Итак, если вы задаетесь вопросом, законно ли устанавливать собственную печь, ответ зависит от того, что вы делаете и с кем вы это делаете. Если вы устанавливаете дровяную печь в доме, вам не потребуется разрешение. Однако, если вы устанавливаете газовую печь, вам потребуется разрешение, если вы хотите подключить ее к газовой линии в вашем доме. Если вы устанавливаете дровяную печь, вам потребуется разрешение, если вы хотите подключить ее к дровяной печи в вашем доме. Если вы устанавливаете газовую печь, вам потребуется разрешение, если вы хотите подключить ее к линии природного газа в вашем доме или если вы устанавливаете кондиционер или конденсаторный блок непосредственно перед существующей газовой линией в доме. твой дом.

Если у вас есть какие-либо вопросы о законности самостоятельной установки печи, проконсультируйтесь с местными властями. Есть много случаев, когда домовладельцы устанавливали свои собственные обогреватели только для того, чтобы обнаружить, что они создали угрозу безопасности. Установка собственного источника тепла может увеличить риск утечки угарного газа в ваш дом или вызвать другие проблемы с качеством воздуха, поэтому всегда полезно проконсультироваться с профессионалом, прежде чем предпринимать какие-либо действия.

Перед началом любого типа установки, особенно если это связано с капитальным ремонтом существующей системы отопления, важно сначала отключить системы отопления и охлаждения. Если оставить их включенными, это может привести к ряду рисков для безопасности, включая возможность утечки угарного газа в ваш дом. Также возможно, что ваша новая установка печи непреднамеренно создаст условия, вызывающие повышенный риск отравления угарным газом. В этом случае вам следует проконсультироваться со специалистами по отоплению и охлаждению и попросить выключить ваш новый источник тепла, пока старая печь не будет удалена из вашего дома.
