Приспособление для заточки ножей фуганка или рейсмуса
Ножи для фуганка тупятся довольно быстро, особенно если они относятся к дешевой категории. Такой нож нужно затачивать после каждого применения и материал выдерживает ограниченное количество заточек, после чего нужно покупать новый нож. В принципе, ничего страшного в это процессе нет, если бы не одно «но». Безнадежно испортить нож можно уже первой заточкой, так что важно правильно соблюдать угол для правки. Но как это сделать, если у вас нет специального станка для этой цели? И в принципе, можно ли заточить такой инструмент вручную? Можно, и на практике это доказал автор англоязычного YouTube-канала Paoson WoodWorking. Он предложил своим зрителям простое ручное приспособление, которое позволяет ровно заточить лезвия под нужным углом. Вы можете без труда изготовить такое же для своей мастерской.
Читайте в статье
- 1 Что потребуется для изготовления заточного инструмента
- 2 Как подготовить ножи к заточке
- 3 Изготовление приспособления для заточки лезвий
- 4 Как точить ножи ручным приспособлением
Что потребуется для изготовления заточного инструмента
Чтобы сделать ручное приспособление, вам потребуется деревянный брусок, желательно из твердой породы дерева, например – дуба.
Кроме него вам пригодятся 6 болтов. Для обработки инструмента нужна пила и дрель.
ФОТО: YouTube.comСама конструкция будет выглядеть, как на этой 3D модели: вверху расположена удобная ручка, за которую можно крепко держаться, а внизу рабочая поверхность, в которой фиксируются снятые со станка ножи
Как подготовить ножи к заточке
Чтобы заточить нож, его нужно предварительно внимательно осмотреть. Если вы заметили на ноже небольшой изгиб – это нормально, это сделано специального для того, чтобы увеличить прочность крепления лезвия и увеличить жесткость режущего края.
ФОТО: YouTube.comГораздо хуже, если вы заметили на ноже сколы или трещины. Ножи с трещинами вообще больше нельзя использовать, это опасно, а сколы могут образоваться, например, если вы строгали старые доски и пропустили гвоздь. Такой нож вручную выправить очень сложно, лучше обратиться с профессионалам, которые помогут решить эту проблему на станкеФОТО: YouTube.comПеред ручной заточкой нужно обезжирить поверхность лезвия любым доступным для вас средством.
Удалите с ножа появившуюся ржавчину
Изготовление приспособления для заточки лезвий
Срез строгального ножа находится под углом в 40 градусов, следовательно, нужно зафиксировать его под этим углом для заточки. На всякий случай проверьте угол заточки доступными вам инструментами.

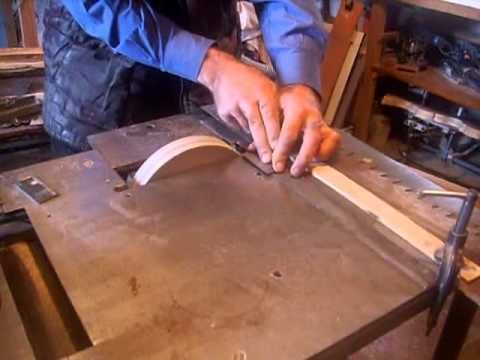

ФОТО: YouTube.comНа заготовке-бруске нужно сделать пропил глубиной примерно в 1.2 сантиметра под необходимым углом. В эту прорезь будет помещаться лезвие ножа. Обратите внимание на толщину ваших ножей, они бывают разнымиФОТО: YouTube.comЧтобы сформировать на инструменте ручку, нужно в боковых частях с двух противоположных сторон выбрать древесину, как показано на фото, и отшлифовать эту часть шкуркой, чтобы не занозить ладони во время работыФОТО: YouTube.comВ нижней части плашки с каждой стороны разреза через равные промежутки следует просверлить по 3 отверстия для фиксации болтовФОТО: YouTube.comЭти болты будут прижимать лезвие в пазу и не давать ему смещаться во время заточки, Фиксация достаточно надежнаяФОТО: YouTube.
comТеперь можно поставить лезвия в пазы, зафиксировать их и приступать к заточке
Как точить ножи ручным приспособлением
Проверить, правильно ли вы подобрали угол на ручном приспособлении очень просто.
ФОТО: YouTube.comПрежде чем точить ножи, нанесите на кромку лезвия краску маркером и по истиранию этой краски вы сразу увидите, насколько правильно идет заточка
Второй важный момент – правильное размещение наждачной бумаги. Рекомендуется наклеить ее на стекло или идеально ровную каменную столешницу. Для наклеивания можно использовать тонкий двусторонний скотчи или приобрести наждак с уже готовым липким слоем на обратной стороне.
ФОТО: YouTube.comДля заточки используют три вида шкурки: сначала грубую, для предварительного выравнивания. Держите приспособление за ручку и направляйте движения вперед-назад с небольшим нажимомФОТО: YouTube.comПотом последовательно меняйте наждак на более мелкий для точной правкиТаким образом вы довольно быстро и точно вернете лезвиям фуганка или рейсмуса былую остроту, причем без особых усилий и специальных инструментов
Приспособление действительно очень простое и пользоваться им довольно удобно.
Главное – не доводить ножи до такого стояния, когда править их уже будет невозможно. А для этого – тщательно осматривайте доски перед работой и удаляйте все гвозди. А вот еще один вариант наточки лезвий, теперь на станке :
Watch this video on YouTube

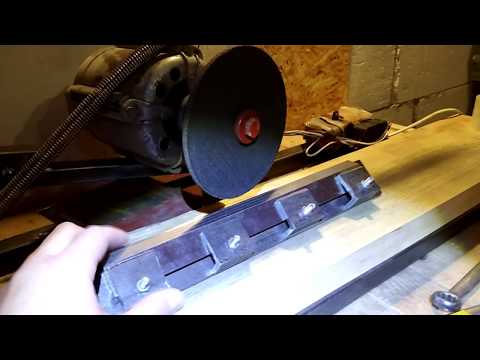

В этом случае угол заточки лезвия можно регулировать подъёмом и опусканием заточного круга.
Каково ваше мнение о ручном приспособлении для заточки лезвий? Если вы пользуетесь подобным или у вас есть усовершенствованная модель, напишите об этом в комментариях!
Приспособление для заточки ножей фуганка в категории «Промышленное оборудование и станки»
Приспособление (тележка) для заточки лезвий фуганок, точилка для стамесок, станок для заточки ножей рубанка
На складе
Доставка по Украине
399 грн
Купить
Приспособление (тележка) для заточки лезвий рубанков, фуганков, стамесок
На складе
Доставка по Украине
350 грн
Купить
Приспособление (тележка) для заточки лезвий рубанков, фуганков, стамесок «KORUND JIG»
На складе
Доставка по Украине
по 379 грн
от 2 продавцов
379 грн
Купить
Тележка роликовая (приспособление) для заточки лезвий, стамесок, фуганков, рубанков
На складе
Доставка по Украине
399 грн
Купить
Заточка фуговальных (строгальных) ножей для фуганков и рейсмусов на станках с ЧПУ
Услуга
от 45 грн
Приспособление для заточки кухонных ножей JET 708021
На складе
Доставка по Украине
1 199 грн
Купить
Приспособление для заточки строгальных ножей на станке WorkMan приспособа для заточки ножей рубанков на точиле
Доставка по Украине
2 230 грн
Купить
Пристосування для заточування ножив рубанкив и столярного инструиенту для точильних верстатив 708029
На складе
Доставка по Украине
646 грн
760 грн
Купить
Workman 708021 приспособление для заточки длинных ножей
На складе в г.
Львов
Доставка по Украине
1 287 грн
Купить
Магазин «СТАН МАШ» Официальный дилер TM: Holzmann, OPTImum, FDB Maschinen, Holzstar, Proma, Torin.
Львов
Приспособление для заточки ножей на станке WorkMan 708019, приспособа для заточки ножей на точиле
Доставка из г. Львов
1 210 грн
Купить
Приспособление для заточки ножей на станке WorkMan 708021, приспособа для заточки ножей на точиле
Доставка из г. Львов
1 250 грн
Купить
Workman 708019 приспособление для заточки ножей на точильном станке
На складе в г. Львов
Доставка по Украине
1 240 грн
Купить
Магазин «СТАН МАШ» Официальный дилер TM: Holzmann, OPTImum, FDB Maschinen, Holzstar, Proma, Torin.
Львов
Workman приспособление для заточки строгальных ножей
На складе в г. Львов
Доставка по Украине
2 288 грн
Купить
Магазин «СТАН МАШ» Официальный дилер TM: Holzmann, OPTImum, FDB Maschinen, Holzstar, Proma, Torin.
Львов
Приспособление для заточки круглых ножей Holzstar 5910032
Доставка по Украине
1 057 грн
Купить
Приспособление для заточки не больших ножей Holzkraft 5760056
Доставка по Украине
1 980 грн
Купить
Смотрите также
Приспособление для заточки больших ножей Holzkraft 5760057
Доставка по Украине
по 2 302 грн
от 2 продавцов
2 302 грн
Купить
Приспособление для заточки ножей Scheppach JIG 60 (89490708)
Доставка по Украине
1 213 грн
1 274 грн
Купить
Приспособление для заточки не больших ножей Holzkraft 5760056
Доставка по Украине
1 980 грн
Купить
Приспособление для заточки круглых ножей Holzstar 5910032
Доставка по Украине
1 057 грн
Купить
Приспособление для заточки строгальных ножей Scheppach JIG 380
Доставка по Украине
по 6 400 грн
от 2 продавцов
6 400 грн
Купить
Пристосування для заточування ножів рубанків і столярного інструиенту для точильних верстатів
Доставка по Украине
670 — 722 грн
от 2 продавцов
670 грн
Купить
Приспособление для заточки ножей/ножниц KWB 493800
Заканчивается
Доставка по Украине
170 грн
190 грн
Купить
Приспособление для заточки ножей/ножниц Vorel 26225
Заканчивается
Доставка по Украине
130 грн
140 грн
Купить
Приспособление для заточки ножей Scheppach vorrichtung 120
Заканчивается
Доставка по Украине
1 353.
09 грн
Купить
Приспособление для заточки ножей Scheppach vorrichtung 60 (до 15 см.)
Доставка из г. Днепр
1 206.81 грн
Купить
Приспособление для заточки строгальных ножей Scheppach JIG 380 (до 400 мм.)
Под заказ
Доставка по Украине
7 000 грн
Купить
Приспособление для заточки ножей/ножниц Vorel 26225
На складе в г. Винница
Доставка по Украине
120 грн
Купить
Винница
Приспособление для заточки строгальных ножей
Доставка из г. Киев
1 980 грн
Купить
Приспособление для заточки ножей Scheppach 240х50х50 мм, 0.03 кг (89490708)
Доставка из г. Киев
1 206 грн
Купить
The Project Lady — Самодельное приспособление для заточки фуганковых ножей за 9 долларов
Мои фуганочные ножи ОЧЕНЬ просрочили срок годности для хорошей заточки ( ничего не брали с мягкой сосны 😳).
Осмотрев их, я понял, что им понадобится серьезная смазка для локтей, чтобы вытащить все безделушки — это требовало приспособления!
Есть много самодельных приспособлений, но мне не нравилась идея затачивать 2 ножа за раз и менять/вращать лезвия каждые несколько минут. Я хотел избежать этого любой ценой!
Я сделал приспособление из очень небольшого количества материалов примерно за 9 долларов и очень им доволен! Он удерживает все 3 лезвия, легко вставлять и затягивать лезвия в приспособление, и это легко сделать, если у вас есть нужные инструменты!
Вот красивая кромка, которую я получил всего за 10 минут, обработав лезвия наждачной шкуркой с зернистостью 3 😍
Вот что я использовал:
2,5″ x 2,5″ x 8″ Токарная заготовка для дуба (Woodcraft)
1/ Соединительные болты 4 дюйма 20 x 50 мм (Home Depot)
Соединительные колпачковые гайки 1/4 дюйма 20 x 12 мм (Home Depot)
Инструменты, которые вам понадобятся:
Настольная пила
Сверлильный станок + сверло Форстнера 3/4″ + сверла 17/64″ и 3/8″
Ленточная пила
удобный захват)
Кубик для углового видоискателя
Карточки с изображением покемонов*
(*если ваш упор для настольной пилы настроить легче, чем мой)
СОВЕТ: Вам понадобится твердая плоская поверхность для заточки.
У меня лежал квадрат из гранита, но лист стекла тоже подойдет! Я нашел в Home Depot упаковку из 3 различных шлифовальных (наждачных) листов специально для металла, которые держались довольно хорошо.
Пропустите блок через настольную пилу так, чтобы на конце получился квадрат 2-1/4″.
Настройте полотно настольной пилы на 38,5 градусов. СОВЕТ: Мои фуганочные лезвия имеют заводской угол 40 градусов, но я слышал, что другие говорят, что угол 38 градусов создает хороший микрофасок и его легче затачивать, потому что вы снимаете меньше материала с поверхности.
Я опустил лезвие, чтобы сделать неглубокий надрез в обрезках древесины, и постепенно поднимал лезвие, пока не был доволен тем, насколько сильно торчало одно из моих лезвий. Установите ограждение таким образом, чтобы разрезы находились там, где вы хотите, в своем блоке — не слишком близко к краю и не слишком далеко в центре (вам нужно, чтобы в центре осталось достаточно места для создания «зажимной планки»).
Сделайте проход по своему блоку, поверните и сделайте второй проход по прорезям для лезвий.
Чтобы сделать более широкий слот для 2 лезвий, я не хотел регулировать ограждение, потому что это сложно настроить идеально. Я решил сделать прокладку из игральных карт идеальной ширины лезвия, чтобы вставить ее между ограждением и моим блоком, когда я проталкиваю блок.
Вы должны убедиться, что этот разрез снимает материал изнутри, а не снаружи вашего уже существующего слота. Видите эти карты?… они прекрасно скользили вдоль забора с блоком, и их было легко удерживать на месте.
Проверяйте подгонку лезвий на ходу. Вы не захотите, чтобы они скользили слишком легко (я сделал еще один проход с еще несколькими картами в прокладке, чтобы сделать больший слот шире).
Мой блок 8 дюймов в длину, а мои лезвия всего 6 дюймов. Я измерил линию в 6 ″, чтобы определить, где резать. Я отметил 1″, 3″ и 5″ для размещения головок болтов (в центре над «зажимной планкой»).
Установив сверло Форстнера 3/4″ в сверлильный станок, установите упор так, чтобы головка болта находилась заподлицо с блоком.
Просверлите 3 отметки, которые вы сделали.
Используйте сверло 17/64″ и просверлите центры на другую сторону.
С помощью сверла 3/8″ установите ограничитель глубины на высоту соединительной гайки, чтобы она была чистой. СОВЕТ: используйте биту, которая точно центрируется над уже просверленными отверстиями. Биты Brad Point, например, не будут работать.
Просверлите другую сторону (верхнюю часть) блока, расположив сверло по центру каждого отверстия. Отрежьте лишние 2 дюйма вашего блока.
Проведите прямую линию с квадратом, соединяющим ножевые сгустки. Мой 6-дюймовый блок не проходил под моей ленточной пилой, поэтому я обрезал 1/8 дюйма или около того с каждого конца. Начинайте резать с самого широкого паза, чтобы он лучше подходил для полотна ленточной пилы. СОВЕТ: убедитесь, что вы не срезаете нижний край прорезей, потому что он действует как «упор» для ваших лезвий.
Валлах! Я рекомендую пометить части внутри, если вы беспокоитесь о том, что позже не сможете правильно их соединить.
Проверьте свой блок с оборудованием и ножами.
Вы МОЖЕТЕ использовать свой новый зажим просто так, но его очень неудобно держать.
С каждой стороны я сделал несколько канавок для упоров для пальцев…
… и закругленные концы и длинные края сверху.
После шлифовки будет красиво и чисто!
Я использовал Danish Oil, потому что это быстро и просто!
Добавить оборудование…
…и затянуть вручную. Держите фурнитуру достаточно свободной, чтобы в нее можно было вставить лезвия. С этого момента все, что вам нужно сделать, это ослабить/затянуть «зажимную планку», но вам никогда не придется полностью снимать ее. СОВЕТ: убедитесь, что прижимной стержень правильно вставлен в зажимное приспособление (помогает совпадение торцевых волокон).
Вставьте ножи в пазы…
…и осторожно переверните приспособление с ножами на плоскую поверхность, которую вы будете использовать для шлифования.
Надавите на ножи, чтобы убедиться, что они ровно лежат.
Нажимая на приспособление одной рукой, вы можете затянуть болты другой. Опуститесь на уровень глаз с лезвиями и убедитесь, что они все еще плоские. Посветите фонариком, чтобы убедиться, что свет не проходит.
Я много работал с грубой наждачной шкуркой. Мне потребовалось около 5 минут, чтобы вытащить трусики, и к тому времени грубая одежда закончилась, но она действительно выдержала! Средняя и тонкая одежда были легким делом, потому что к этому моменту лезвия имели красивую форму. СОВЕТ. Чаще проверяйте лезвия, чтобы убедиться, что они ровно прилегают к твердой поверхности.
Вы видите эту симпатичную микрофаску? О, это делает меня таким счастливым!
Эта маленькая мормышка была настоящим спасением!
Я был очень взволнован, чтобы положить их в свой фуганок, потому что проекты накапливались! Было так приятно видеть, как супер гладко они режут.
Кстати, есть ли у вас любимый процесс установки ножей?
Я долго возился со своим циферблатным индикатором Grizzly, и мне было труднее всего добиться того, чтобы задняя и передняя части ножей были одинаковыми.
Я мог совместить все 3 задние и все передние стороны вместе (потому что мне не нужно было перемещать циферблатный индикатор), но после того, как мне пришлось переместить индикатор, я не смог добиться одинаковой верхней точки лезвий. независимо от того, насколько я был осторожен. Я убедился, что они не работают, проверив, насколько сильно лезвия будут тянуть линейку по разгрузочному столу. Задняя сторона тянула его ровно столько, сколько нужно, но передняя сторона ЕДИНСТВЕННО касалась линейки.
Я поставил ножи перед использованием метода линейки (не уверен, как именно вы это назовете) и решил, что сделаю это снова! Я ослабил все стопорные стержни и идеально отрегулировал ножи, как передние, так и задние, примерно за 8 минут (у моего фуганка также есть винты для регулировки высоты лезвий, которые действительно помогают ускорить процесс). СОВЕТ: полезно использовать что-то с маркировкой, но я делал это на глаз.
Вот ссылка, которая подробнее объясняет процесс.
Иногда простота не вызывает затруднений, к тому же у меня не было неуклюжего циферблатного индикатора, который нужно было обойти!
Используйте этот удобный угловой куб, чтобы настроить свой забор прямо во время работы!
Сделай сам для победы!
Как заточить фуганочные ножи — Блог Paoson
by Suso | 13 января 2018 г.
В этой статье я покажу вам, как я точил ножи своего комбо-фуганка. Это вторая часть этого видео, где я также сделал новое руководство для рубанка, если вы хотите увидеть его, переходите к минуте 6:20 видео.
Это деревянное приспособление, которое я сделал и которое я буду использовать для заточки фуганок-строгальный станок комбинированные ножи. Я использовал кусок дуба, который лежал у меня в мастерской, и шесть шурупов. Как вы видете. Я сделал две канавки, куда я буду помещать ножи, чтобы затачивать их о плоскую поверхность.
Это 3D-модель SketUp, над которой я работал.
Здесь вы можете купить и скачать чертежи, если вы заинтересованы в создании собственного приспособления и сотрудничестве с моим сайтом.
Формовочные шаблоны для заточки фуганочных ножей
После того, как я снял ножи и зажимные планки фуганка, я очищаю все поверхности промышленным обезжиривателем (третье фото). Как видите, возможность отсоединить забор упрощает операцию.
Такие ножи настолько дешевы, что их не стоит точить. Я сделаю деревянный шаблон, куда буду класть ножи, что позволит мне заточить их три-четыре раза. В этот момент я мог бы также купить новые, потому что они такие дешевые.
Сначала я делаю несколько тестов с настольной пилой, чтобы определить точный угол канавок (четвертое фото).
Теперь, когда я нашел угол, я делаю шаблон с помощью этого куска дуба и настольной пилы. Используя наклонные тиски и дрель, я делаю отверстия для винтов, которыми ножи будут крепиться к деревянному бруску.
Я буду использовать биту на полмиллиметра меньше винта.
Я вставляю винты на место и убеждаюсь, что два ножа параллельны друг другу. Похоже, нам придется их немного подкорректировать (четвертое фото).
Я отмечу края ножей маркером, чтобы убедиться, что я их правильно затачиваю. Мы могли бы отшлифовать весь край ножа или придать ему небольшой угол на передней части края, как если бы это было долото .
Для заточки я буду использовать наждачную бумагу P120, P320 и P800 с зернистостью , приклеенную к идеально ровному куску гранита. Я мог бы также использовать толстое стекло.
Теперь я могу собрать их, чтобы проверить, есть ли заметное улучшение. Я вставляю пружины в их отверстия и прикрепляю ножи и стягивающие клинья. Я буду использовать эти Детали HPL Я сделал для регулировки высоты. Я накручиваю их на отверстия, которые есть у этих станков для вакуумной системы при строгании.
Пружины будут толкать ножи вверх, пока они не коснутся двух частей, которые я прикрепил к машине, и мы должны затянуть гайки, когда нож находится на той же высоте, что и рабочий стол.
