При обустройстве загородного дома не второстепенную роль играют ворота, которые выступают первой преградой для злоумышленников.

Видео — какие бывают откатные ворота?

Современные технологии позволяют, помимо решения вопроса безопасности, обустраивать комфортный въезд на территорию участка. Среди большого многообразия наиболее перспективными считаются раздвижные (откатные) системы, которые подразделяются на ручной и автоматический тип.

Почему так популярны раздвижные ворота

• Функциональность и удобство использования.

Откатные ворота не ограничивают высоту проезжающей конструкции. Удобны в использовании. При желании конструкцию раздвижных систем можно собрать своими руками без привлечения специалистов, достаточно закупить необходимый материал или использовать другой подходящий.

• Простота конструкции.

Подвесные раздвижные ворота без автоматики представляют собой легкую конструкцию. При желании можно разобраться в данной теме и произвести установку всей системы самостоятельно, тем самым сэкономив на услугах монтажа и производства. Достаточно будет изучить наши материалы. Чертежи, фото, схемы, видео подробно отвечают на вопросы: как сделать, как установить, какие материалы использовать.

• Отсутствие ограничений пространства, за исключением места у ограждения участка. Движение ворот осуществляется вдоль забора. Не требуется дополнительное пространство на участке, в отличие от распашных типов.
• Возможность автоматизации, при дополнительных затратах.

Для автоматизации потребуется установка более сложной конструкции, в состав которой, помимо основной, дополнительно входят радиоприемник, фотоэлементы, рейки и привод.

• Долгий срок эксплуатации, примерно 10-15 лет. Роликовые или рельсовые тележки двигаются внутри направляющих, защищающих их от влияния внешних факторов: загрязнений, дождя, снега.

Раздвижные ворота имеют и несколько минусов: не всеобщая доступность по стоимости, более громоздкий и большой вес конструкции, в отличие от распашных ворот.

Основные виды раздвижных систем. Выбор оптимального варианта

Помимо принципов действия механизма, раздвижные системы подразделяются также на два вида: движущиеся на рельсах и на роликах.

В зависимости от потребностей установщика выбирается тот или иной тип. Для конструкции рельсовых раздвижных ворот необходим проем более 5 м, что могут позволить только предприятия. В частных владениях использовать большую территорию для таких целей не целесообразно, поэтому на даче, в коттеджах используют более комфортабельный и малогабаритный тип роликовых систем.

Даже более низкая стоимость не привлекает устанавливать на гараже, на даче рельсовые ворота, поскольку они обладают большими минусами.

• Во-первых, рельсы выступают над проезжей частью, создавая тем самым неудобство.
• Во-вторых, они требуют дополнительного ухода: их следует постоянно чистить от внешних загрязнений.
• В-третьих, ввиду больших размеров и тяжеловесности, рельсовые ворота практически невозможно собрать без автоматики. При эксплуатации постоянно требуется дополнительное усилие.

Тем самым, оптимальным вариантом в частном строительстве являются раздвижные роликовые ворота. В данной статье будут подробно представлены самодельные системы, с момента монтажа до ввода в эксплуатацию.

Ролики для откатных ворот

Принцип действия и составляющие системы раздвижных ворот

В состав раздвижных ворот входит следующая фурнитура:

• консоль – основа всей системы. Направляющая балка, внутри которой движутся шарики;
• две каретки с роликами. Различают концевую и верхнею каретки, и каждая из них выполняет определенную функцию. Концевой ролик создает устойчивость створки в закрытом положении. Верхний носит функцию устойчивого и надежного движения полотна вдоль балки.
• улавливатели, ограничивающие расстояние движения створки по консоли;
• заглушки, защищающие консоль от загрязнений;
• система автоматизации, включающая электропривод, зубчатую рейку, фотоэлементы, пульты дистанционного управления, сигнальную лампу.

Как показывает практика, в случаи самостоятельной сборки конструкции производить закуп необходимых комплектующих частей лучше на оптовом складе у одного поставщика. Тем самым, ограждая себя от лишних форс-мажорных ситуаций при монтаже.

Подготовка к  установке

Перед проведением работ необходимо определиться с размером ворот. Ширина въездного проема должна обеспечивать свободный въезд, и при необходимости, как это бывает на узких улочках, и разворот. Следует учесть, что расстояние отката вдоль забора должно составлять 1,5-й размер ширины полотна.

В зависимости от габаритов будет выбран материал самих ворот, и соответственно фурнитура. Для полотна стараются выбрать более легкий материал, так как его вес будет создавать нагрузку на ролики и крепежную систему.

Выбрав оптимальный вариант раздвижных ворот, следует найти либо составить чертеж всей конструкции. Схема послужит компасом в последующих работах.

Установка раздвижных ворот

Весь процесс установки раздвижных ворот проходит в несколько этапов и может занимать несколько дней.

• Устройство фундамента;
• Монтаж необходимого питания электропривода;
• Изготовление основной конструкции раздвижных ворот;
• Сборка;
• Пусковые работы. Проверка работоспособности.
• Устройство фундамента.

Мастер-класс по изготовлению откатных ворот на видео

В зависимости от типа материала полотна ворот используют соответствующий фундамент. Например, ворота из профнастила раздвижные будут создавать оптимальную нагрузку, и для их монтажа подойдет основа из бетона и арматуры длиной около 2-х метров. Длина основной опоры для любых раздвижных ворот должна составлять не менее 1/2 ширины створки ворот.

Устройство фундамента является самым важным процессом, от того насколько правильно и грамотно подошли к его строительству зависит срок эксплуатации и надежность использования.

Вся конструкция раздвижных ворот держится на опорных столбах, которые монтируются в фундамент.

Основанием является закладная, или швеллер — подкладка, шириной 12 см, к которой приваривается арматура.

Горизонтальное положение арматуры фиксируется залитым бетоном.

Яма для фундамента располагается непосредственно возле забора.

Глубина фундамента фиксируется на длину промерзания. Не существует конкретного значения, поскольку для каждого региона существует своя мера. Обычно глубину просчитывают, опираясь на длину полотна, и она составляет примерно 1/2 либо 1/3 его части. Даже самодельные ворота следует устанавливать исходя из общеизвестных данных. Экспериментирование с уменьшением глубины может привести к пагубным последствиям.

В случае устройства автоматических раздвижных ворот, еще на этапе закладки фундамента, следует учесть наличие электропровода. Поэтому немного выше швеллера для него закладывается металлическая площадка, которая будет служить защитой от воздействия природных катаклизмов.

Гофра служит изолирующим материалом для проводов электропривода.

Ширина фундамента, как правило, составляет 500-600 мм. Для заливки используется бетон (М-200) либо смесь бетона с цементом (М-400).

Проведя его закладку, следует дождаться полного высыхания: летом выждать 7 дней, зимой, весной, осенью – 14 дней. И только по истечении требуемого периода времени приступать к дальнейшему монтажу.

Монтаж необходимого питания электропривода

Процесс автоматизации раздвижных ворот начинается уже на этапе закладки фундамента. Через него подведено питание 220 В посредством электропривода, упакованного в гофру и отделенного металлическим каркасом. На расстоянии 5-7 см выше швеллера выступает пучок проводов, которые будут подключены к двигателю и сигнальной лампе.

Большинство раздвижных ворот, смонтированных своими руками, представляют собой конструкцию без автоматики. Если собрать устройство таких ворот сможет любой человек без специальных навыков, то для подведения электропитания, установки и подключения электродвигателя, сигнальной лампы и т.д., требуется определенный уровень подготовки.

При отсутствии знаний и навыков, в данном вопросе обойтись без услуг специалистов-электриков невозможно.

Изготовление основной конструкции раздвижных ворот

Все компоненты конструкции можно изготовить самостоятельно. Основным материалом для каркаса рамы выступают металлические трубы из пункта металлолома. Створка ворот — из профлистов металла или дерева. Затратным материалом на данном этапе служит только фурнитура, приводящая в действие весь механизм откатных ворот.

Используемые комплектующие обязательно проходят подготовительную процедуру. Металлические части очищаются от ржавчины, обезжириваются и грунтуются. И только потом изготавливается каркас рамы. Сначала сваривается несущая часть, а затем обрешетка для прочности.

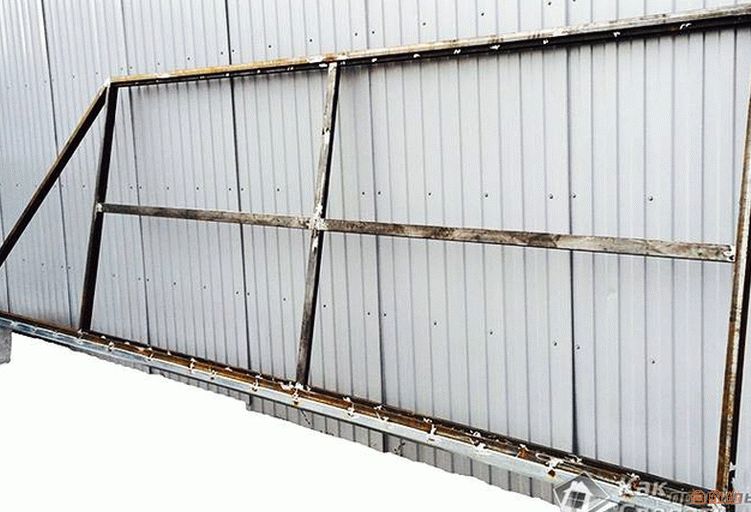

Когда каркас рамы полностью готов, к ней привариваются несущие части фурнитуры согласно схеме раздвижных ворот. После всех сварочных работ, сварочные швы зачищаются, и вся конструкция подвергается покраске. Используется алкидная краска, не требующая особой предварительной обработки окрашиваемой поверхности и придающая воротам товарный вид.

Подготовленная рама с фурнитурой служит створкой раздвижных ворот, которая обшивается профлистом из дерева либо металла.

Сборка

После того, как основные компоненты конструкции готовы, можно приступать к заключительному этапу монтажа: сборке.

Готовая рама накатывается на ролики, предварительно выставленные на швеллере на максимальное расстояние друг от друга. Если при внешнем осмотре не наблюдаются какие-либо отклонения, то платформа тележки приваривается. Если есть — то повторяют установку рамы на ролики. После приваривания роликов прикрепляются сваркой улавливатели, которые дополнительно крепятся к опорным столбам. Использование шурупов, гаек при установке раздвижных ворот крайне нежелательно.

На этом процесс монтажа системы закончен.

Пусковые работы. Проверка работоспособности

В конце работы проверяется работоспособность раздвижных ворот. Движение створки должно быть легким, без препятствий. В случае необходимости сразу устраняются какие-либо недочеты.

В случае автоматических раздвижных ворот «Ход» регулируется дистанционным пультом. Удовлетворительным считается их отклик на подаваемые сигналы без помех и замедлений.

Изготовление и установка раздвижной системы ворот не сложный, но трудоемкий процесс. Малейшая неточность может привести к трудоемким переделам в последующем. Поэтому перед началом работ следует посоветоваться со специалистами. Особенно если система представляет собой более сложный вид конструкции, чем обычный тип. Например, двойные раздвижные ворота. Не всегда для установки таких ворот будет достаточно информации со схем, чертежей. Как правило, при монтаже возникают непредвиденные проблемы, и большинство из них связано с автоматическим приводом.

Видеоинструкция по созданию самых простых откатных ворот

Как сделать простые откатные ворота самостоятельно? На видео ниже приводится инструкция по созданию самой простого и недорогого варианта таких ворот.

Еще одно видео о простых откатных воротах.

изготовление универсальной конструкции, как сделать из профильной трубы, самодельные рулонные ворота из ПВХ

Если вы планируете изготовление ворот своими руками, вам потребуется пошаговая инструкция, которая поможет просчитать все нюансы работ и облегчит сам процесс их создания.

Перед покупкой необходимых материалов определитесь с типом ворот, которые подходят для конкретного случая, и удобным способом их установки.

Виды конструкций

Существует множество разновидностей ворот, которые могут изготавливаться из разных материалов, оснащаться специальными механизмами. Широкий выбор позволяет создать самодельные ворота на основе особенностей помещения или территории, ваших потребностей и периодичности эксплуатации.

Перед тем как изготавливать ворота, следует изучить основные разновидности конструкций, которые пользуются популярностью.

Раздвижные

Раздвижные полотна делятся на несколько категорий. В зависимости от своих предпочтений вы сможете подобрать необходимый вариант. Для каждого типа конструкции потребуется освободить свободную площадку вдоль ограждения, чтобы створка могла свободно открываться.

Существуют консольные раздвижные конструкции, подвесные и откатные. Строение таких полотен предполагает перемещение по рельсам и иным металлическим профилям.

Подвесные варианты не пользуются популярностью для эксплуатации на частной территории, так как высота заезда ограничивается верхним профилем, на которое закрепляют полотно. Перемещение створок происходит также по данному профилю.

Некоторые владельцы загородных домов устанавливают веерные конструкции, которые получили такое название благодаря своему внешнему виду.

Откатные полотна, которые перемещаются по рельсе, расположенной вдоль стены, также не пользуются популярностью в заснеженных и северных городах.

Чтобы створка откатных конструкций свободно перемещалась по рельсе, потребуется постоянно удалять лед и прочий мусор, что не всегда комфортно в зимнее время.

Консольные полотна считаются самой оптимальной конструкцией раздвижных ворот. Полотно жестко крепится к балке, которая движется по консольному узлу и перемещает за собой створки. Несмотря на то, что строение изделий отличается сложностью, они отлично работают в зимний сезон, так как створка не соприкасается с землей.

Поворотно-откидные

Такая конструкция оптимально подходит для гаражных условий. Для установки во дворе они не подходят, так как ворота ограничивают высоту заезда. Полотно должно свободно функционировать с помощью поднятия и сдвига створки под потолок помещения.

Распашные

Такие конструкции с дверцей часто устанавливают в частном секторе на забор. В основе распашных ворот лежат столбы, два из которых располагаются на ширине полотна, а третий столб располагается рядом с калиткой, если она находится рядом с конструкцией.

Рулонные

Данные конструкции появились на рынке недавно. Ворота изготавливаются из стальных полосок, которые объединяются в гибкое полотно. Когда необходимо открыть ворота, они начинают сворачиваться и наматываются на вал. Такое решение позволяет подъехать вплотную к помещению.

Складные

Складные ворота известны многим под названием «гармошка». Открытие полотна может осуществляться вверх и вбок. Между металлическими сетками располагаются уплотнительные прокладки. Широкое распространение получили конструкции, открытие которых производится вверх.

Особенности изготовления

У каждого типа ворот есть свои особенности в конструкции. Прежде чем приступать к процессу изготовления, следует изучить схемы строения полотна и проработать план действий. Распашные ворота не относятся к числу исключений в данном вопросе. Сделать своими руками ворота распашного типа из профнастила под силу даже новичку, который ранее не работал с металлическими изделиями.

Чтобы изготовить изделия, вам потребуются навыки по работе с буром, сваркой, шуруповертом, строительной рулеткой и болгаркой. Конструкция изделий создана таким образом, что эксплуатация свободного пространства должна сопровождаться максимальной функциональностью. За надежность ворот отвечают блоки роликов, которые располагаются в нижней части профильной балки и двигаются за счет открытия или закрытия створок.

Есть несколько особенностей ворот такого типа, которые отличают их от других конструкций:

• при сборке полотна используются кнопочные угловые соединители, благодаря которым можно исключить провисание створок во время использования;
• крепежи материала скрываются, тем самым сохраняют декоративные свойства ворот. Также такое решение не допускает попадания посторонних предметов в пространство между профилем;
• крепление створок производится при помощи трехсекционных петель. Детали позволяют продлить срок службы конструкции.

Изучая чертежи стандартного полотна, изготовленного из профлиста, вы сможете заметить, что в качестве основы конструкции используется каркас из металлического профиля квадратной формы. В качестве альтернативы применяется толстостенная труба, диаметр которой составляет 30 мм.

Чтобы усилить створки, используется металлическая прожилина. Она должна располагаться горизонтально. Подобное усиление позволяет удерживать геометрию полотна.

Закрепить створки вы сможете при помощи электросварки или саморезов по металлу. Так как профлист легкий, для него будет достаточно двух крепких петель с диаметром в 20 мм. В роли несущей опоры могут выступать трубы из металла диаметром в 60-100 мм.

Крепление воротных створок осуществляется на основе забора, который присутствует на участке. Если вы планируете установку кирпичной изгороди, предусмотрите заранее монтаж закладных швов между кирпичами. К ним будут привариваться навесные опоры.

Оптимальная ширина въездных ворот на частной территории составляет 3 м. Данных габаритов достаточно для того, чтобы во двор смог заехать грузовой или легковой автомобиль. Высота ворот не должна превышать 2 метра.

В роли запорного механизма можно использовать штыри в форме буквы «Г». Они должны располагаться в нижней части створок. В землю вкапываются специальные фиксаторы, представляющие собой металлические трубки, диаметр которых превышает толщину стопорного механизма.

Чтобы новые ворота гармонично вписывались в общий интерьер участка, можно использовать профнастил для отделки каркасной части. Как правило, материал прикрепляют к каркасу полотна.

Соблюдайте дистанцию от земли, которая должна составлять 50-70 мм.

Выбор материала

На тип материала, из которого будут изготавливаться ворота, влияют габариты конструкции, ее вес и прочие факторы. Обычно рамы для створок делают из профильной трубы с сечением в 60х40 мм. Выбирайте металл, толщина которого составляет 1,5-2 мм.

Размер сечения также зависим от массы ворот, но специалисты рекомендуют осуществлять выбор на основе следующих показателей:

• если общий вес воротных створок не превышает 150 кг, можно воспользоваться трубой, сечение которой составляет 80х80 мм. Толщина металла должна составлять 4 мм;
• при весе металлических ворот от 150-300 кг необходимо использовать трубу с сечением 100х100 мм и толщиной в 5 мм;
• если вес конструкции превышает 300 кг, вам подойдут железные трубы, сечение которых составляет 140х140 мм при толщине материала в 5 мм.

Для создания стоек можно воспользоваться кирпичом, деревом или бетоном. При выборе материала следует изучить свойства и его стойкость по отношению к предполагаемым нагрузкам.

Петли могут обладать регулируемыми или нерегулируемыми механизмами. Следите за тем, чтобы материал изготовления обладал высоким качеством, так как петли должны выдержать вес полотна.

Замок может обладать механическим строением или функционировать на основе электромеханики. Выбор следует осуществлять на основе своих предпочтений. Также вам потребуется краска для окрашивания стоек и обшивки из металлопрофиля.

Обшивка может изготавливаться из любого материала. Многие люди делают обшивку из профиля, некоторые владельцы загородных домов выбирают комбинированные варианты из дерева и металла или ПВХ. Для данной цели подойдет любой вариант, который вам понравится.

Если вы планируете создание автоматических ворот, делайте каркас более прочным. Автоматику можно установить сразу или позже.

Размеры

Оптимальный вариант – строительство ворот одновременно с изгородью. Однако многие люди сталкиваются с ситуацией, когда им необходимо произвести расширение проезда или заменить старое изделие. В этом случае потребуется произвести точный расчет будущих ворот.

Осуществляя замеры и рассчитывая необходимое число материала, принимайте во внимание покрытие подъездных путей. Если ваша территория оснащена асфальтовой, бетонной или плиточной поверхностью, можно оставить просвет в 5 см. Если же на дороге присутствует трава, увеличьте просвет до 10 см для комфортного открывания ворот.

Не забудьте оставить зазор между створками, чтобы в будущем была возможность нивелировать смещение опор.

Инструменты и комплектующие

Ворота могут обладать разнообразным строением. Многие люди оснащают полотна встроенными калитками для удобства. Перед созданием ворот вам потребуется тщательно продумать, как будет выглядеть готовое полотно, нарисовать схему или эскиз конструкции. Такое решение поможет вам определиться с инструментами и материалами, которые потребуются для создания полотна.

Стандартный перечень комплектующих для создания ворот состоит из следующих позиций:

• обшивка для створок, опорные трубы;
• арматура для создания ребер жесткости;
• труба из профиля либо квадрат из металла под каркас конструкции;
• грунт, материал для покраски;
• шпингалет, фиксаторы или механизмы затвора;
• петли для створок, направляющая и доводчики при необходимости.

Также потребуются следующие инструменты:

• строительный шнур из капрона;
• аппарат для сварки;
• молот;
• шуруповерт или дрель;
• электрическая болгарка;
• специальные ножницы по металлу.

При планировании новых ворот вам потребуется уделить особое внимание габаритам конструкции, присутствию калитки. За счет больших створок увеличивается масса всей конструкции, поэтому раму следует изготавливать из усиленного материала.

Как правильно сделать своими руками?

Ворота изготавливаются поэтапно. Процесс делится на два шага:

• монтаж стоек для навешивания полотна;
• создание распашных ворот.

Вы можете производить замену этапов, но столбы для воротной конструкции должны отстоять минимум семь дней, после чего можно навешивать на них каркас. Чтобы не тратить зря время, можно приступить к сварке.

Монтаж опор

Опоры можно изготовить из:

• профильной трубы;
• столбов из бетона. Можно купить готовое изделие или произвести заливку самому;
• кирпича или натурального камня.
• деревянного бруса.

Монтаж опор может осуществляться при помощи следующих способов:

• забивка. Глубина забивки должна составлять около 1,5 метров. Данный метод считается самым быстрым и экономичным. При выборе такого метода следует внимательно следить за уровнем, чтобы ворота не перекосились;
• бетонирование с армированием. Вам потребуется произвести укрепление столба при помощи бетона.

Пошаговая инструкция по установке опор:

• если вы решили делать бетонирование, вам потребуется пробурить котлован с минимальной глубиной в 1 метр. Делать бурение необходимо буром, диаметр которого более 200 мм.
• глубина котлована будет зависеть от степени промерзания почвы в вашем регионе. Ширину сторон можно определить с помощью качества почвы и размеров самой опоры.
• создайте подушку для бетона высотой в 150-200 мм. Она должна состоять из песка и щебня. Подушка используется для исключения углубления стоек;
• затем потребуется монтировать столб и выровнять его с помощью строительного уровня. После выравнивания опоры можно приступать к заливке;
• забетонированная конструкция должна выстоять в течение недели. Это минимальный срок, который необходим для застывания бетона. Не забывайте периодически смачивать бетон водой, чтобы исключить появление трещин;
• чтобы повысить надежность опор, потребуется произвести армирование и вывести пару арматурных закладных под петли.

Создание створок

Перед тем, как начать строительство конструкции, следует определиться с местоположением и внешним видом ворот. Место, где производится монтаж изделий, может влиять на облик всех элементов.

Если вы планируете установить ворота на территории заднего двора, при въезде в садовую зону или создать ограждение для будущей площадки под строительство, вам потребуется выбирать простые материалы. Для парадных ворот следует выбирать более дорогие и презентабельные изделия.

Универсальное руководство для изготовления ворот своими руками:

• подготовьте чертеж будущей конструкции. С помощью схемы вы сможете произвести точный расчет необходимых материалов;
• рама для ворот должна соответствовать габаритам финишной отделки. Соблюдая данное условие, вы сможете упростить весь процесс работы и не столкнетесь с соединительными швами на лицевой части полотна;
• при произведении расчетов следует пользоваться показателями рабочей ширины отделочных материалов;
• чтобы создать компоненты для рамы, потребуется произвести отрез трубы нужной длины и отшлифовать ее;
• шлифовка требуется для очищения изделий от ржавчины. Если на металле присутствует масляная смазка, ее можно удалить с помощью растворителей.

Сварка

При взаимодействии со сваркой не стоит забывать о мерах предосторожности. Если у вас недостаточно опыта, обратитесь к специалистам. С помощью такого способа вы сможете повысить качество работы и получить конструкцию привлекательного вида.

Стыки следует осуществлять таким образом, чтобы в трубу не затекала вода. Если сварить стыки неправильно, в трубу будет попадать снег или вода, которые в теплую погоду начнут увеличиваться в объеме. Это приведет к расширению стенок изделия и деформации всей конструкции.

Если вы варите внешний и внутренний каркас, потребуется соблюдение шахматного порядка. Таким образом можно исключить разрывы сварочных швов при тепловых расширениях.

Ребра жесткости оказывают влияние на устойчивость к ветровым нагрузкам. Если вы производите зашивку забора с помощью отделочного материала, производите приварку трубы в средней части наружного шва. Таким способом вы обозначите место прикрепления обшивочного материала.

Приваривание петлей следует производить к столбам и к каркасу. Если вы использовали для изготовления столбов кирпичи, а отвод арматуры не производился, потребуется закрепить на кирпиче швеллер, после чего приступить к сварке петель.

Грунтовка

Независимо от того, какой материал вы используете для создания каркаса, для него потребуется грунтование. Грунтовка продлевает срок службы краски и делает процесс ее нанесения более комфортным. Места сварки следует грунтовать более тщательно.

Окрашивание каркаса

Перед покраской следует удалить с каркаса всю пыль. Чтобы покрасить деталь, можно использовать любой тип краски. Большинство людей пользуется краскопультом, так как он гарантирует более ровное наложение слоя. Использование кисточки затягивает процесс, но понижает расход краски.

С помощью данного пошагового руководства вы сможете самостоятельно изготовить ворота и максимально упростить процесс.

О том, как установить ворота своими руками, смотрите в следующем видео.

Красивые примеры и варианты

Красиво оформленные ворота будут привлекать внимание к участку и демонстрировать хороший вкус своего владельца. Пользуются популярностью ажурные полотна. Декоративные створки выглядят дорого и утонченно. Внутреннюю сторону конструкции можно обшить листами поликарбоната. Внешне такие ворота смотрятся как настоящее произведение искусства.

Изделия можно установить на даче или на загородном участке. Узорчатыми элементами вы сможете показать индивидуальность своей территории.

Витражные вставки на въездных воротах придают всей территории эффектность и необычность. Конструкции демонстрируют свою яркость и нестандартность, привлекая внимание окружающих. Вы можете выбрать любой дизайн в зависимости от своей фантазии. Стилистика идеи должна сочетаться с остальными компонентами конструкции.

Если вы хотите придать участку более строгий облик, обратите внимание на глухие ворота из металла с элементами ковки. В них будет гармонично сочетаться металл с декоративным орнаментом. Выбранная конструкция будет показывать хороший вкус своего владельца и скроет территорию от любопытных взглядов.

На участок, который граничит с посадками, можно установить ворота из природных материалов. Для опоры можно использовать камень. Такие полотна красиво смотрятся на фоне природы. Натуральные компоненты будут служить долго, если вы обработаете поверхность с помощью защитных средств.

Прочность ворот гарантируется каменными опорами. Такая конструкция удобна, так как при замене основного полотна не потребуется демонтаж всех ворот целиком.

Компактные ворота белого цвета всегда привлекают внимание. Белое цветовое решение дарит изделиям легкость и невесомость. Хоть ворота и обладают броским цветом, они будут органично сочетаться с общей стилистикой территории.

Конструкция будет обращать на себя взоры прохожих, так как существует мнение, что такие ворота могут позволить себе только состоятельные люди.

Откатные изделия с оригинальным дизайном будут хорошо смотреться на даче. Они способны сэкономить место на участке и будут радовать вас своим современным стилем.

Многие люди обустраивают ворота деревянными калитками, которые могут использоваться не только в качестве входа на территорию, но и для зонирования пространства.

Оригинально будет смотреться калитка из дуба, лиственницы и кедра с неплотно уложенными досками. Конструкция позволит солнечным лучам проникать на участок и зрительно расширит объем территории. Не забудьте обработать изделие защитным веществом, чтобы продлить срок службы калитки.

Откатные ворота своими руками: фотоотчет, видео

Всем хороши распашные ворота: просты и дешевы. Но зимой, при большом количестве снега, открыть их можно только основательно поработав лопатой. Когда нужно на работу это совсем не радует. Этого недостатка лишены откатные или, как говорят, сдвижные/раздвижные ворота. Цельная конструкция, закрывающая весь въезд, отъезжает в сторону, прячась за забором. Держаться они могут на обычной или консольной балке, а могут просто ездить по рельсам. В любом случае, откатные ворота своими руками сделать можно. Это не совсем легко, но возможно.

Содержание статьи

Конструкции

По типу откатные (сдвижные, раздвижные) ворота бывают:

• Консольными — с балкой, один конец которой закреплен, второй висит в воздухе. Балка имеет П-образный профиль со ступеньками внутри. По ней внутри перемещаются ролики. Вся нагрузка от дверного полотна через ролики передается на балку.
  Консольные ворота с нижней балкой

  По месту ее расположения они бывают:

  • с нижней балкой;
  • средней балкой;
  • верхней балкой.
• Подвесные. В этой конструкции тоже есть балка, но она опирается на оба столба по сторонам от ворот. Она тоже имеет особое строение, похожее на букву «П» только с загнутыми внутрь краями. Внутри также имеются ролики, на них висит полотно ворот. Так полотно и перемещается.

  Подвесная конструкция

• Откатные по рельсу. В грунте монтируется рельс, на нижнюю часть створки ворот прикрепляются ролики. Полотно катается по направляющей. Конструкция самая простая, но ее минус в том, что рельс и сами ролики забиваются снегом, грязью, листьями.

  Откатные ворота на рельсе

Какие лучше

Какая конструкция лучше — сказать трудно. Если говорить о надежности, то самый лучший выбор — подвесная конструкция. Все легко и надежно, практически неубиваемая система. Ворота такого типа эксплуатируются на предприятиях десятки лет. Их недостаток — балка ограничивает высоту въезжающего транспорта, что иногда важно. Но сегодня есть модели с составными балками, позволяющие при открытых воротах снять перемычку над въездом, а потом вернуть ее на место.

Самая дешевая и простая в исполнении — система на рельсе. Эти откатные ворота своими руками собрать проще всего. Но возникающие при эксплуатации проблемы делают ее непопулярной.

Из всех приведенных конструкций самая дорогая и сложная в исполнении — консольная, тем не менее именно она ставится чаще всего: правильно сделанная она не доставляет неудобств при эксплуатации. При выборе нужно иметь в виду, что при ее устройстве справа или слева от ворот требуется расстояние, в полтора раза больше, чем ширина полотна: кроме самой створки есть еще техническая часть, которая выступает сбоку примерно на половину длины.

Подробно типы откатных ворот, особенности конструкции и построения рассмотрены в видео.

Как сделать консольные откатные ворота

Эта конструкция хороша тем, что над проездом нет балок. Но она — самая дорогая в устройстве. Дело не столько в системе роликов, сколько в необходимости устройства фундамента с металлическими закладными, к которым затем будет крепиться консольная балка. Если столбы уже есть, фундамент заливается перед ним и вдоль забора на длину технического выноса, который необходим для компенсации нагрузки, создаваемой полотном.

Комплектация консольных ворот

Даже если делают консольные откатные ворота своими руками, комплект, состоящий из направляющей балки, роликов, концевых роликов и уловителей покупают обычно в фирме. Все запчасти рассчитываются исходя из размеров полотна, материала каркаса и типа обшивки: вес имеет существенное значение. Потому желательно со всеми этими параметрами определиться заранее.

Зная длину несущей балки, вы сможете рассчитать необходимый размер фундамента. По типу — это ленточный фундамент, котлован под него копают ниже глубины промерзания грунта (для каждого региона она своя), в который закладывают армированные опоры под пластины с роликами, а также устанавливают стойки. К этим стойкам затем крепится комплект верхних роликов, удерживающих полотно и не дающих ему раскачиваться.

Как рассчитать фундамент под крепление для консольной балки

Сложного при расчете ничего нет. Фундамент по длине равен почти половине длины пролета. Если пролет 4 метра (ширина проезда или расстоянием между столбами), то фундамент должен быть 1,8-2 м. Ширина его 40-50 см, глубина — ниже глубины промерзания грунта для региона.

Фундамент под консольную балку при строительстве откатных ворот

Котлован выкапывают еще на 10-15 см глубже — под гравийно-песчаную подушку. Этот фундамент армируют (по типу ленточного), в верхней его части к арматуре приваривается швеллер  (18 или 20) и все это заливают бетоном. Швеллер выставляется в «нулевой» уровень, то есть он должен стоять на одном уровне с уровнем грунта или материалом, которым отделан двор.

Подготовленное армирование и закладной швеллер

Есть более дешевый и быстрый вариант, но по надежности он уступает описанному выше. В грунт вкручивают три винтовых металлических сваи, к ним приваривают швеллер.

Установка роликовых опор

К закладному швеллеру привариваются шпильки, к ним потом на болтовых соединениях крепятся платформы с роликами. Иногда можно встретить варианты, когда платформы приварены сразу к закладной. Это неправильно. Существует довольно большая вероятность того, что фундамент или столб забора даст усадку. Даже небольшое смещение  — и ваши ворота работать не будут. Если ролики со шпилек можно снять, шпильки переварить и все собрать на место, то как корректировать если платформа приварена? Срезать? Сложно, долго, без гарантий. Так что лучше в этом случае делать все по правилам.

Пример крепления роликовых площадок

При покупке обратите внимание на роликовые каретки и на сами ролики. Это обязательно закрытые подшипники качения. Они обычно располагаются в два ряда по 4 штуки в каждом. Смазка в них должна быть морозостойкой — нижний предел температур -60°C. Осмотрите платформу, на которой они крепятся. Она должна быть стальной, литой, хорошего металла с оцинкованной поверхностью, покрыта защитной смазкой.

На ролики накатывается опорная балка, потому основную нагрузку несут они

Покатайте ролики. Все должны кататься без усилий, и не должны иметь люфта (не должны шататься из стороны в сторону). Тогда можно быть уверенным, что ворота будут ездить легко и откатной механизм будет работать продолжительное время (некоторые фирмы дают гарантию 10 лет). Ведь большая часть нагрузки приходится именно на ролики, потому их качество  ключевой момент, как и сбалансированная конструкция полотна.

Остальные этапы монтажа более понятно будут описаны в фото-отчете: ворота собраны самостоятельно, без привлечения специалистов.

Про автоматику распашных ворот читайте тут.

Откатные ворота своими руками: фотоотчет с пояснениями

Эти ворота сделаны на основе готового комплекта, раму делали сами, также самостоятельно монтировали

Ворота ставились в Москве, соответственно цены — столичные. Ставили их в 2010 году, с тех пор комплекты сильно подешевели. Например, «свежая»  цена привода для полотна весом не более 400 кг (есть до 1,2 т) — около 100$, но это — бюджетный вариант. Во времена строительства приобретены комплектующие фирмы Rolling Center (лучшие тогда на рынке) с ведущей балкой длиной 6 метров. Были также заказаны отдельно верхний ловитель и кронштейн. Все с доставкой обошлось около 600$.

Также были куплены следующие материалы:

• профильная труба 80*60 мм — 6 м, 60*40 мм — 18 м, 40*20 мм — 36 м;
• швеллер — 180 мм — 3 метра, 200 мм — 2,4 метра;
• арматура 12 мм — 6 м;
• электроды — 2 кг;
• краска —  3 банки, кисти, заклепки;
• цемент М-400 — 5 мешков;
• профнастил покупался при изготовления забора.

Схема откатных ворот с размерами

Первым делом сварили каркас для ворот с противовесом. Раму (черным цветом) делали из профильной трубы 60*40 мм, перемычки и внутренний каркас (сиреневый) из трубы 40*20 мм. Внизу приварена направляющая балка разрезом вниз.

Как варилалсь рама

Внутренний каркас варили с отступом от края — по 20 мм с каждой стороны. Так удобнее потом крепить профлист, при желании можно и изнутри обшить.

Как приваривать профильную трубу 40*20 мм

Сначала залили фундамент. В него установили арматуру, сверху швеллер спинкой вверх. Вплотную к швеллеру две стойки из профилированной трубы 80*60 мм. Одна стойка примыкает к столбу, вторая выставлена вертикально на расстоянии 120 см. На них потом навешиваются ролики, которые придерживают полотно сверху. С другой стороны, вдоль ответного столба установили швеллер 180 мм.

Швеллер на 180 мм прикрепили к ответному столбуПримерка на месте

На ответной части к швеллеру вверху и внизу закреплены уловители, которые не дадут воротам болтаться при ветре.

Установленные на приемном столбе упорыВерхний и нижний уловители

Следующий шаг — установка пластин с роликами. Они крепятся к закладным. В данном случае это швеллер, потому пространство получилось большое. Когда делали фундамент, его сделали слишком высоким, потому пластины приваривались непосредственно к закладной. Это непрактично: если поломается ролик, поменять его будет проблематично. Обычно приваривают площадку, к которой потом на болтах крепят площадку с роликами.

Приварены роликовые площадки и на них «наехали» роликами

Готовый каркас ворот просто накатывают на закрепленные ролики.

Фото створки на роликах с разных ракурсов

После установки на опорную балку с обоих концов надевают заглушки. С дальней стороны устанавливается еще упорное колесо, которое в закрытом положении заезжает в нижний уловитель, приподнимая ворота и снимая нагрузку с роликов.

Установка заглушки и упорного ролика (балка на фото перевернута)

Теперь, чтобы ворота не «гуляли» в верхней части (они сейчас ничем не закреплены), к стойкам (80*60 мм) крепят комплекты верхних роликов — по одному на стойку. Их практически надевают на раму. Теперь имеющиеся внутри ролики будут придерживать ее вверху.

Верхние ролики крепят на стойки, захватывая верхнюю кромку воротТак выглядят установленные верхние ролики

Все, откатные ворота своими руками собраны и готовы к эксплуатации.

Как выглядят откатные ворота со двора

Если остались вопросы, посмотрите видео. В нем собирают готовый комплект, весь процесс станет понятнее.

Видео

Несколько видео с разными конструкциями откатных ворот. Первое — консольные на средней балке. Проблем со снегом не будет, но внешний вид со двора — ниже среднего.

Эконом-вариант: откатные ворота для дачи. Конструкция проста до чрезвычайности.

Еще одни самодельный вариант. Тут в трубе 60*60 мм, пропилен просвет, в который вставляются ролики. Конструкция взята стандартная, собрана из разных комплектующих.

Распашные ворота своими руками – чертежи, изготовление, установка

Знакомство с домом начинается с ворот. По сути, это визитка хозяев. Поэтому, их вид должен быть по определению солидным и красивым. Но, в тоже время, основное их назначение – обеспечение сохранности и безопасности частных загородных домов и дач.

Как соединить эти два назначения вместе? Как сделать распашные ворота для дачи красивыми, надежными и функциональными. Какие виды распашных ворот бывают и какие лучше выбрать. Как изготовить и установить. Обо всем этом подробная пошаговая инструкция в нашей статье.

Распашные ворота своими руками – изготовление

Прежде чем перейти к описанию процесса устройства ворот, сделаем акцент на их плюсах и минусах.

Преимущества распашных ворот:

• простая конструкция;
• относительно низкая цена;
• нетребовательны в обслуживании;
• длительный срок эксплуатации;
• прочность;
• простота эксплуатации;
• неограниченная возможность выбор дизайнерских решений и формы;
• отсутствие необходимости в бетонировании площадки. Например, под ролики для откатных ворот;
• возможность установить автоматику.

Недостатки:

• необходимость предусмотреть довольно много места для открытия-закрытия;
• необходимость учитывать ветровую нагрузку в регионе.

Простая арифметика показывает, что преимуществ у распашных ворот значительно больше. А недостатки устранимы или не критичны. Длительная история их существования только подтверждает надежность системы.

Конструкция распашных ворот

Какие бы материалы не появлялись, как бы не изменялась мода на отделку ворот, основной принцип их обустройства остается неизменным. Конструктивное устройство:

• столбы (стойки). По сути, воротами не являются, но представляют собой опоры для их крепления;

• рама для распашных ворот. При ее изготовлении может использоваться дерево или металл. Последний более популярен, т.к. придает раме большую жесткость;

• отделочный (облицовочный) материал для обшивки;

• задвижки и замки.

Итак, мы определились, что представляют собой распашные ворота и какими особенностями они отличаются.

Изготовление распашных ворот – инструмент и материал

Убедившись, что можем изготовить их своими руками, приступим к строительству.

Требуемый инструмент для изготовления распашных ворот и расходный материал к нему.

Инструмент

Обязательный для изготовления каркаса и обустройства стоек:

• болгарка. Предназначена для резки и шлифовки металлических заготовок;
• нарезные диски;
• шлифовальные диски;
• сварочный аппарат;
• электроды;
• рулетка;
• строительный уровень;
• уголок;
• молоток;
• лопата;
• мастерок.

Вспомогательный:

• компрессор, краскопульт или кисточки для окрашивания стоек и/или ворот;
• дрель. Если понадобится для крепления обшивки ворот;
• клепатель, а также заклепки к нему.

Материал

• труба для изготовления рамы. Предпочтительно использовать профильную трубу 60х40х1,5. Подойдет и 40х20х1,5. Окончательный выбор зависит от отделочного материала и учета ветровой нагрузки;

• труба для изготовления стоек. Здесь также следует руководствоваться весом готовых ворот.

Общие рекомендации по выбору таковы:

1. вес ворот в пределах 150 кг. и ниже. Подойдет труба 80х80х4;
2. вес ворот от 150 кг до 300 кг. Труба – 10х100х5;
3. вес ворот превышает 300 кг. Труба –140х104х5.

Совет: Для стоек может быть использовать кирпич, бетон или даже дерево. В любом случае соотносите свойства материала с предполагаемой нагрузкой.

• петли для распашных ворот. Могут быть регулируемыми и нерегулируемыми. Должны быть изготовлены из качественного материала и обладать способностью выдерживать значительный груз;

• замки. Могут быть механические и электромеханические. Выбор на усмотрение;

• краска. Нужна для окраски стоек и/или обшивки;

• обшивка. Здесь также полная свобода выбора. Главное, чтобы было вам по нраву и по карману;

• автоматика для распашных ворот. Для возможности сделать автоматические ворота. Можно не устанавливать вообще или установить позже. Но, если ее установка предполагается, пусть и в отдаленном будущем – каркас распашных ворот лучше делать более прочным.

Как сделать распашные ворота своими руками

Не думайте, что самодельные, это синоним слов «некрасивые» и «ненадежные». Как раз наоборот – самодельные распашные ворота – означают креатив, индивидуальность и заботу о собственной безопасности.

Последовательность выполнения работ.

1. этап – установка стоек для навешивания ворот.
2. этап – изготовление распашных ворот.

Этапы, естественно, можно менять. Но установленные стойки (столбы для распашных ворот) должны выстоять как минимум неделю. Чтобы, не растягивать удовольствие, время ожидания можно занять свариванием ворот.

1 этап – установка столбов распашных ворот

В качестве стойки могут быть использованы:

• профильная труба. Выбор сечения трубы обоснован выше в разделе «материалы»;

• бетонный столб – приобретенный или залитый на месте;

• кирпич или натуральный камень. Последний используется больше для облицовки из-за своих нестандартных размеров;

• деревянный брус (100х100).

Способы установки столбов/стоек:

Способы установки столбов для ворот — забивка

Трубу можно забить на глубину около полутора метров

Такой способ установки наиболее быстрый, выгодный (нет расходов на бетон), есть возможность заменить стойку. Главное, при устройстве столбов этим методом – выдержать уровень. Это позволит избежать перекоса ворот.

Материал подготовлен для сайта www.moydomik.net

Способы установки столбов — бетонирование с армированием и безОпорный столб укрепить с помощью бетона (забетонировать), т.е. сделать, своего рода, фундамент для основания ворот.

Мы опишем второй, т.к. для первого нужна грубая сила и подходящий грунт.

Установка воротных столбов

Последовательность выполнения:

1. Выкопать или пробурить земляным буром котлован глубиной не менее 1 метра. Диаметр бура должен составить не менее 200 мм, при сечении трубы 100х100.


   Глубина зависит от глубины промерзания грунта в регионе установки. Ширина сторон определяется качеством грунта и габаритами опор (трубы, дерева, бетона).

2. Устраиваем песочно-щебневую подушку под бетон. Ее высота – 150-200 мм. Назначение – не допустить, чтобы стойка углублялась и создать основу для бетонирования.
3. Устанавливаем столб и ровняем его с использованием строительного уровня.
4. Готовим бетон и заливаем стойку.

Выстоять забетонированные столбы должны в течении 7 дней, не меньше. Бетон должен хорошо застыть. Во время застывания бетона периодически смачивайте его водой. Конечно, трещины на такой незначительной площади не столь опасны как, например, при трещинах в фундаменте дома. Но лучше их избежать.

Совет: Если использовать не трубу, а кирпич или бетон – глубина углубления также будет составлять 1 м.

Армирование столбов для ворот

Для надежности стойки нужно армировать. А также, заранее вывести два-три арматурных закладных для крепления петель.

2 этап – изготовление распашных ворот

Последовательность самостоятельного устройства.

Место установки и внешний вид распашных ворот

Это та исходная точка, с которой начинается вся работа. Часто место установки оказывает непосредственное влияние на внешний вид конструкции.

Например, вам нужно поставить ворота на задний двор, на въезд в сад или огородить будущее место строительства. Тогда и материал, и конструкция будут максимально упрощенными.

Если это будут парадные ворота или в гараж – тогда и затраты будут выше.

Размеры распашных ворот

В идеальном случае ворота делают вместе с забором. Однако, если у вас, например, живая изгородь или вы расширяете проезд и нужны новые ворота – следует точно замерять размеры.

Совет: Старайтесь делать распашные ворота в одном стилистическом решении с забором.

Важно замерять высоту и ширину проема под ворота. Замеряя высоту, учтите, что внизу ворот обычно оставляют технический просвет. Его величина зависит от покрытия подъездных путей. Если у вас в районе ворот положен асфальт, плитка или бетон – тогда достаточно 5-7 см просвета. Если грунт не укреплен (растет трава), а поверхность не ровная – тогда около 10 см. Технический просвет нужен еще и для того, чтобы снизить ветровую нагрузку, в том, случае если будущие ворота сплошные, без вентиляционных зазоров.

Также нужно предусмотреть наличие достаточного зазора между створками. Это позволит нивелировать незначительное смещение стоек.

Чертеж распашных ворот

Имея в своем распоряжении чертеж и схему конструкции распашных ворот, легко просчитать количество необходимого материала.

Старайтесь делать такую раму для ворот, чтобы ее размеры соответствовали размерам предполагаемого финишного материала. Так вы облегчите себе процесс монтажа и избежите соединительных швов на лицевой поверхности ворот. К примеру, стандартная ширина профнастила ПС-10 1 100 мм.

Совет. Осуществляя расчет, используйте рабочую, а не общую ширину отделочного материала.

На рисунке приведена схема рамы для распашных ворот, которую мы возьмем за основу.

Схема рамы для распашных ворот

Используя этот чертеж, как базис, можно рассчитать количество материала, места крепления и параметры труб и отделочных материалов.

В нашем примере – рама, это сварная конструкция. Она будет изготовлена из трубы или металлического профиля. Но можно использовать и дерево. Если, например, у вас полностью деревянные ворота.

На рисунке видно, что рама имеет квадратный вид и внутренние перемычки. Они нужны, чтобы придать раме жесткость.

Учтите, данная схема приведена для распашных ворот, которые не обустроены калиткой. Калитка располагается отдельно. Если же вы решите, сэкономить место и врезать калитку в ворота – предусмотрите эту потребность создавая, чертеж рамы для распашных ворот.

Расчет распашных ворот

Для рамы, которая приведена на схеме понадобится следующий материала:

• профильная труба 60х40 – 22 метра – для периметра рамы и перемычек. Эта труба будет крепиться к стойкам и держать всю конструкцию;

• профильная труба 40х20 – 15 метров – для внутреннего каркаса (усиления периметра). Именно, на эту трубу будет крепиться материал обшивки ворот.

Обычно трубы продаются погонными метрами, так что лучше сразу брать те размеры, которые вам нужны. Помимо прочего, это упростит вам доставку.

Резка и шлифовка труб

На этом этапе происходит изготовление составляющих рамы. Трубы отрезаются нужной длины и шлифуются.

Шлифовка нужна для того, чтобы очистить трубы от ржавчины. Если металл смазан маслом – его нужно устранить с использованием растворителя (чаще всего бензина).

Сварка распашных ворот

При осуществлении сварочных работ, помните плавила техники безопасности. Лучше, когда этот вид работ выполняет специалист. Так качество сварных соединений будет выше. Да и внешний вид более красивым.

При сварке важно осуществлять стыки так, чтобы уберечь трубу от затекания воды. В противном случае, в нее попадет вода или снег. Зимой он замерзнет, а с потеплением начнет расширяться. Это неизбежно приведет к расширению стенок трубы. И, как следствие, к деформации всей конструкции.

На нашем примере внутренние трубы приварены в виде квадратов. Но это не имеет принципиального значения.

Шаг сварочного крепления внешнего и внутреннего каркаса (трубы 60х40 и трубы 40х20) – 250-300 мм. Соблюдайте шахматный порядок. Так трубы, при тепловом расширении не порвут сварочный шов.

Некоторые чертежи рам для распашных ворот приведены ниже.

Распашные ворота с калиткой (реальный пример)Ребра жесткости на автоматических распашных воротах из профнастила

Чем больше ребер жесткости, тем большую ветровую нагрузку смогут выдержать ваши ворота.

Если зашивать забор отделочным материалом, тогда приваривайте трубу в середине наружного. Так, проще обозначить место крепления обшивки.

Грунтовка

Не важно, какой материал использовался для изготовления каркаса – металл или дерево – его нужно грунтовать. Грунтовка позволит продлить срок службы лакокрасочного покрытия и сделать процесс его нанесения более приятным.

Особенно тщательно грунтуются места сварки.

Задвижка и петли для распашных ворот

Как приварить петли на воротаКак приварить петли на ворота?

Петли привариваются к каркасу и к стойкам (столбам). Если стойка выполнена из кирпича, а отвод арматуры не был предусмотрен, тогда нужно сначала к кирпичу прикрепить дюбелем швеллер, а затем приварить петлю.

Разновидности петель представлены на фото

Варианты устройства петель для распашных воротВиды петель для распашных ворот

Механизм задвижки выбирается тот, который вам больше по душе. Наиболее распространенным и простым в изготовлении является такой, как представлен на фото

Механизм задвижки для распашных ворот

Финишная отделка распашных ворот

• Покраска каркаса

Предварительно каркас нужно протереть от пыли. Для окрашивания подойдет любая краска. Наносить краску лучше краскопультом, так она ляжет ровнее, а работа пройдет быстрее. Использовать кисточку, тоже можно. В этом случае процесс несколько затянется, а расход краски будет меньше.

Наносить краску лучше в несколько слоев.

• Крепление отделочного материала

Обшивка ворот возможна до и после установки каркаса на стойки. Для этого на внутреннюю трубу (40х20, в нашем примере) крепим обшивку. Способ крепления и крепежи зависят от отделочного материала.

Чем обшить распашные ворота

Используются следующие материалы:

Профнастил

Преимущества – невысокая цена, широкий диапазон цветов, малый вес. К недостаткам можно отнести: сложность замены (сложно подобрать цвет, т.к. лист слегка выгорает, плюс, оттенок зависит от партии и производителя). А также, возможность повредить при монтаже и высокая парусность.

Рекомендуем подробное описание, как сделать распашные ворота из профнастила своими руками

Распашные ворота из профнастила

Дерево

Преимущества – доступность, красивый внешний вид натуральной древесины, легкость замены. Недостатки – требовательность в уходе. Со временем дерево может рассохнуться, что приведет к появлению трещин.

Распашные ворота из дерева

Металлический лист

Достоинство – прочность. Недостаток – значительный вес.

Распашные ворота из металла

Ковка

Достоинства – неограниченность дизайнов. Недостаток в том, что сделать кованые ворота своими руками под силу только специалистам.

Кованые распашные ворота

Стальная сетка

Преимущество – низкая стоимость, высокая скорость работы, малый вес. Недостаток – невысокие эстетические свойства, прозрачность забора делает доступными для обзора всю территорию двора.

Распашные ворота из стальной сетки

Сетка рабица

Характеристики те же. Больше подходит для установки технических ворот.

Рекомендуем – устройство ворот из рабицы своими руками.

Распашные ворота из сетки рабицы

Комбинированные

Основу такой комбинации чаще всего составляет ковка, что позволяет придать воротам любую форму. А закрытость им придает обшивка изнутри деревом, металлом, профнастилом или поликарбонатом. Примеры таких ворот на фото

Распашные ворота комбинированные

Установка распашных ворот

Итак, стойки готовы, рама сварена, отделочный материал закреплен. Пора навешивать ворота.

Заключение

Надеемся, вы убедились, что установка распашных ворот своими руками, несложное занятие. При наличии материала и инструмента – устройство ворот не займет больше недели. От момента установки столбов, до монтажа ворот. А если учесть, что 7 дней нужно, чтобы забетонированные столбы устоялись, то вообще сутки. Успехов вам!

Распашные ворота — фото разных вариантов устройства

Металлические распашные ворота — кованые с деревянными вставкамиРаспашные ворота комбинированные — ковка + поликарбонатЖелезные распашные ворота с коваными накладкамиПростые распашные ворота для дачи

Ворота своими руками + чертежи, фото и видео

Любой приусадебный участок огражден забором и воротами. Такие конструкции обеспечивают безопасность личного имущества. Выбор и возведение ворот можно осуществить самостоятельно. Перед работой понадобится создать чертежи, учесть основы установки столбов и правильно подобрать материал конструкции. В процессе установки лучше следовать советам опытных строителей. При установке ворот своими руками понадобятся чертежи, фото и видео готовых конструкций.

Преимущества распашных ворот

Вне зависимости от конструкции, владелец участка может выбирать метод открывания створок – наружу или внутрь. Монтаж распашных ворот осуществляется без особых сложностей. Если правильно выполнять все этапы постройки, конструкция будет служить долго и исправно. Классические распашные ворота обладают рядом преимуществ:

• высокая функциональность;
• компактность;
• отсутствие ограничений по размеру;
• возможность использования любых материалов;
• удобство эксплуатации.

Также такие ворота отличаются простотой монтажа, они нетребовательны к обслуживанию, достаточно прочны и могут быть возведены в самых разных дизайнерских решениях. Также распашные конструкции отличаются продолжительным сроком службы. Если появится необходимость, на них можно установить систему автоматического управления.

К недостаткам таких ворот относят:

• важность учета ветровой нагрузки, актуальной для данного региона;
• необходимость освобождения достаточного пространства для открытия- закрытия ворот.

Простой учет этих факторов позволяет понять, что плюсов у распашных ворот гораздо больше, чем минусов.

Конструкция распашных ворот

Вне зависимости от размеров, отделки, направления открытия и материалов исполнения распашные ворота включают:

• Опорные стойки. Столбы должны соответствовать типу ворот.
• Рама. Она выполняется из металла или дерева. Главное требование к раме – большая жесткость.
• Обшивочный материал. Большой популярностью пользуется металлопрофиль.
• Петли. Их выбирают в соответствии с массой ворот и их конструктивными особенностями.
• Замки и запоры. Они представляют собой устройства, которые предотвращают попадание злоумышленников на территорию участка. Также такие механизмы имеют разнообразное исполнение.

Каждая деталь распашных ворот выполняет важную функцию. Правильная установка каждой из них является залогом долгой службы ворот. При постройке ворот своими руками необходимы чертежи, схемы, эскизы конструкций.

Ворота из профлиста

Наибольшей популярностью среди частных застройщиков пользуются распашные ворота. Створки могут открываться как в одну, так и в обе стороны. В качестве материала, который крепится к каркасу, используют профнастил. Также в полотне ворот можно сделать калитку.

Популярность распашных ворот достигается за счет продолжительного срока службы таких изделий. Металлические конструкции не требуют ремонта в сравнении с деревянными. Нередко ворота из профнастила дополняют системами автоматики. Кроме того, профилированный лист имеет ряд преимуществ:

• дешевизна используемых материалов;
• простой процесс изготовления;
• достаточно большой срок эксплуатации;
• внешняя привлекательность;
• отличные характеристики.

Недостатком ворот из профлиста является подверженность воздействиям ветровых нагрузок. Такие створки необходимо устанавливать на усиленные петли. Также стоит заранее позаботиться о правильной установке столбов. К недостаткам таких конструкций относится необходимость освобождения пространства для открывания.

Однако достоинства ворот из металлопрофиля существенно превосходят их недостатки. Тем более многие проблемы не так критичны, чтобы обращать на них внимание.

Установка распашных ворот

Если распашные ворота планируется изготавливать из профлиста, понадобится установить достаточно крепкие столбы. Для опор лучше выбрать трубы диаметром от 80 мм. Также отлично справится с нагрузками и квадратная труба.

Створки сваривают из труб квадратного сечения. Лучше выбирать изделия с габаритами 10х25х3000 мм. Для их соединения потребуется использовать сварку. Каркас необходимо усилить диагональными натяжителями. Также обязательно предусматривается место для запора, замка и ограничителей.

Начинаются работы с монтажа опор. Этот этап требует определенной подготовки. Также важно пользоваться готовыми чертежами вороти фото. Из видео, на которых поэтапно выполняется монтаж распашных ворот, также можно получить немало информации. Полезная информация по теме находится в этом материале:

Способы установки столбов

Опорные столбы могут быть просто забыты в землю или забетонированы. Во втором случае опоры окажутся намного прочнее и надежнее. Также не стоит забывать о необходимости правильной установки петель. При забивании необходимо погрузить опоры в грунт на 130 см.

Использование такого метода установки столбов для ворот позволяет сэкономить время. Практически сразу после забивания опор можно крепить петли и вешать створки.

Другим способом является бетонирование. Его лучше совмещать с армированием опоры. Глубина ям составляет 150- 200 см. Диаметр каждого котлована зависит от сечения закапываемой трубы. Сначала подготавливается подушка (из песка и щебня, а затем заливается бетон).

Важно! Перед бетонированием в яму стоит поместить гидроизоляционный «стакан» из рубероида. Благодаря этому бетонное молочко не уйдет в землю, что сделает раствор более прочным. Бетон периодически надо утрамбовывать, выгоняя лишний воздух.

Изготовление и установка створок

После установки столбов понадобится выполнить створки. Этому процессу следует уделить особенно много времени. Работа выполняется поэтапно:

• Сначала на ровную поверхность необходимо выложить профильную трубу или уголки, и сварить форму по чертежу.
• Чтобы прочность конструкции была высокой, важно укрепить створки диагоналями.
• Когда каркас будет готов, можно начинать его обшивку профилированным листом. Материал должен быть толщиной 2 мм. Слишком толстый металл выбирать не следует – тогда придется думать об усилении стоек.
• После этого устанавливают петли. Сначала их одной половинкой приваривают к раме ворот, а затем второй – к столбу.
• Когда все работы выполнены, необходимо позаботиться о безопасности – на ворота устанавливают замок и запор.

Такой же принцип лежит в основе монтажа калитки. Покраску створок можно выполнять как на весу, так и на земле – еще до монтажа на опоры. Разница в том, что на уже установленных воротах в процессе нанесения краски могут появиться потеки. По этой причине нужно отнестись к работам с особой внимательностью.

Раздвижные ворота

Раздвижные ворота отличаются особой функциональностью. Они не занимают много места, бесшумны, открываются достаточно быстро. Существует несколько типов раздвижных ворот:

• откатные;
• подвесные;
• консольные.

Меньше всего востребованы ворота подвесного типа. Это объясняется появлением ограничений проезда, сложностью установки, множеством требований таких конструкций.

Если в регионе регулярно наблюдаются сильные заморозки, устанавливать откатные ворота на своем участке не стоит. Направляющие будут покрываться наледью, что снизит функциональность конструкции. Такие ворота будут требовать постоянного ухода. В остальном они достаточно хороши.

Соорудить откатные ворота своими руками может каждый. Для этого надо иметь чертежи и определиться с размерами створки. Также могут помочь различные видео и фото готовых конструкций. Основным условием монтажа откатных ворот является необходимость освобождения пространства вдоль забора.

На поверхности грунта устанавливают специальный профиль. Створка будет двигаться именно по нему. Сверху ворот также устанавливают специальные ролики. Чтобы ворота останавливались в нужном месте, проводят монтаж специальных фиксирующих элементов. Полезная информация находится в этом видео:

Установка консольных ворот

Консольные ворота считаются одними из самых сложных. Преимущество таких конструкций заключается в отсутствии необходимости оборудовать наземный рельс. Ворота не касаются поверхности грунта во время движения. Также при установке консольных ворот нет ограничений по высоте. Кроме того, необходимо устанавливать только 1 опорный столб. Используются такие конструкции в любое время и при любой погоде.

Створка выполняется достаточно просто. Она состоит из рамы и обшивки. К нижней части створки приваривают направляющую, внутрь которой помещаются роликовые каретки. По ним ворота могут перемещаться в обе стороны.

Совет! Как только каркас будет сварен, необходимо зачистить сварочные швы. Кроме того, со всех поверхностей следует убрать следы коррозии.

Створка консольных ворот условно делится на две части – ту, что закрывает проем, и ту, которая служит противовесом. Вторая часть должна иметь длину, равную 35- 50% длины первой. Под консольной частью оборудуется специальный фундамент, способный выдерживать значительные нагрузки во время эксплуатации ворот.

Для оборудования фундамента понадобится подготовить швеллер, который будет равен длине консольной части створки. Также стоит выкопать котлован, в который будет залит бетонный раствор. Длина ямы должна на несколько десятков сантиметров превышать длину швеллера. Фундамент заливается на глубину ниже уровня промерзания грунта. Кроме того, чтобы надежно закрепить швеллер в фундаменте, понадобится выполнить специальный арматурный каркас.

После того как заливка фундамента будет завершена, можно устанавливать створку. Такая работа также имеет свои нюансы и требует особого подхода.

Необходимая фурнитура

Необходимые для установки консольных ворот элементы представлены в строительных магазинах в большом разнообразии. Чтобы правильно выбрать фурнитуру, понадобится определиться с массой створки и ее габаритами. Также важно знать ширину проема.

Стандартный комплект элементов для установки раздвижных консольных ворот включает:

• направляющую балку;
• заглушки, которыми оборудуется балка;
• концевые ролики;
• дополнительное устройство, оснащенное 2 роликами;
• роликовые опоры;
• ловители роликов.

Такой набор является необходимым при установке консольных ворот. В процессе выбора важно узнать мнение специалиста.

Подъемно- поворотные ворота

Подобные конструкции отлично подходят для стандартного гаража. Применять их в качестве ворот на участке не рекомендуется – они имеют ограничение по высоте. Принцип работы конструкций достаточно прост – полотно сдвигается вверх, принимая горизонтальное положение. Такие ворота быстро открываются и закрываются, отличаются относительной простотой монтажа.

Когда происходит открывание створки подъемно- поворотных ворот, она начинается немного выступать наружу. Это стоит учитывать, подгоняя машину к гаражу. Если не рассчитать расстояние, ворота могут задеть автомобиль.

Такие ворота стали популярны отчасти благодаря своей компактности. В сложенном состоянии они практически не занимают места. Также они отличаются доступностью. Выполняется обшивка рамы из дерева, металлических листов или композита. Если сравнивать такие конструкции с распашными, они явно имеют больше преимуществ для установки в гараже.

Для изготовления подъемно- поворотных ворот понадобится начертить схему. Особенности монтажа конструкций:

• При подготовке к установке подъемно- поворотной конструкции понадобится выполнить 2 рамы – для створки и ту, по которой ворота будут перемещаться.
• Внутри гаража рама окажется г-образной формы.
• Полотно оборудуется створками сверху и снизу.
• Также к раме монтируют рычаги, поднимающие полотно в процессе открывания.
• Обязательно предусмотреть амортизаторы, которые будут смягчать удар полотно во время закрытия.

Опорную раму крепят к проему при помощи анкеров. Установку автоматики следует проводить только после всех процедур по монтажу ворот. Работу лучше доверить специалистам, которые помогут провести электропитание.

Установка ворот подъемно- поворотного типа не займет много времени, если хорошо подготовиться к работе. Также процесс ускорится, если пригласить опытного мастера. Кроме того, необходимо пользоваться чертежами конструкции заранее рассчитать размеры створки и направляющей рамы. Как устанавливаются такие ворота, можно узнать из видео:

Итоги

Устанавливать ворота любого типа лучше согласно чертежам. Распашные конструкции чаще используются в индивидуальном строительстве, раздвижные – как для закрытия въездов на частные территории, так и при ограждении промышленных объектов. Подъемно- поворотные конструкции идеально подходят для оборудования въезда в гараж.

Каждый тип ворот обладает определенными преимуществами. Также у них имеются и определенные недостатки. Самый простой и доступный вариант – распашные ворота с двумя створками. В процессе монтажа таких конструкций особое внимание следует уделить установке опорных столбов.

Ворота своими руками – чертежи, схемы, эскизы, конструкция

Если вы хотите сделать ворота своими руками, чертежи, схемы, эскизы, конструкция которых представлены на этой странице, вам остается только начать. С чего начать? С планирования и далее по шагам.

Здесь представлена пошаговая инструкция, как сделать ворота своими руками. Чертежи, схемы, эскизы, конструкция самих ворот подобраны самые простые, чтобы их смог реализовать самый рядовой владелец частного дома.

Все работы, что необходимо проделать, не потребуют от вас каких-либо специальных навыков. Также вам не потребуется какой-либо специальный инструмент, которого бы не оказалось в обычном частном доме.

Какой потребуется инструмент

Требования по инструменту зависят от того, какие вы решили сделать ворота своими руками. Чертежи, схемы, эскизы, конструкция воротин (створок) представлены для двух вариантов:

1. Деревянные ворота.
2. Стальные ворота.

Как вы понимаете, дальнейшее декоративное оформление столбов и створок – это уже ваше желание, вы можете сделать все что угодно.

Требования по инструменту не зависят от того, какие ворота вы задумали сделать – распашные или сдвижные. Итак, вам понадобятся:

1. Сварочный аппарат, лучше инверторного типа.
2. Болгарка (УШМ).
3. Шуруповерт.
4. Циркулярная пила (если вы задумали делать деревянные ворота).
5. Ручной инструмент (молоток, ножовка, клепочник).
6. Измерительный инструмент (уровень, рулетка, уголок, большая линейка).

Не забудьте про защитные приспособления – очки и перчатки, а также наушники при использовании электроинструмента.

Из какого материала делать ворота

Если вы думаете, из какого материала делать ворота, просто оглянитесь на фасад собственного дома. То, из какого материала изготовлен фасад дома, подскажет вам, что стоит использовать для ворот и калитки.

Например, деревянный фасад отлично сочетается с деревянными воротами или с коваными. А кирпичному фасаду подойдут кованые ворота и ворота со створками из профилированного стального листа.

Различные варианты эскизов и фото ворот, которые мы здесь разместили помогут вам определиться в этом вопросе.

Конструкция, чертежи и схемы ворот

В этом разделе представлены чертежи и схемы ворот, которые можно сделать своими руками. По этой причине вы не найдете здесь сложны конструкций, которые невозможно было бы изготовить без специального инструмента или профессиональных навыков.

Эскизы ворот для изготовления своими руками

А вот несколько эскизов самых простых ворот, которые можно изготовить своими руками прямо на месте – во дворе собственного дома. Как видите, никаких излишеств и самая простая конструкция.

Ворота своими руками – фотогалерея

А вот напоследок несколько фото ворот, которые изготовлены по представленным выше чертежам и эскизам. Эти фотографии помогут вам визуализировать конечный результат и понять, какие бы ворота для своего дома вы хотели бы сделать своими руками.

105 фото монтажа самых популярных конструкций

Как правило, при установке ворот хозяин участка руководствуется одной целью – не допустить свободный доступ. С этой задачей могут справиться ворота разных видов и конструкций. При выборе подходящего типа чаще всего руководствуются лёгкостью использования и компактностью.

Откатные ворота отвечают этим запросам, поэтому являются довольно популярным типом ворот. Конструкция представляет собой сложный механизм, однако готовый вариант со всеми составными частями предлагают к продаже многие производители. Установить откатные ворота можно и самостоятельно, проявив терпение и творческий подход.

Внешний вид откатных ворот также неплох и может стать настоящим украшением участка. Поэтому при выборе подходящей конструкции учитывайте все нюансы. Для этого можете ознакомиться с фото откатных ворот, которых в изобилии можно найти на просторах Интернета.

Краткое содержимое статьи:

Плюсы и минусы

К положительным чертам ворот на роликах можно отнести:

• Компактность. Не занимают много места, позволяя обеспечить свободное перемещение транспорта.
• Консольная система с нижним креплением обеспечивает надёжность и простоту установки при любой погоде.
• Возможность проявить себя как творческую личность при отделке – богатый ассортимент материала. Можно отделать ворота профлистом или ковкой.
• Широкий набор вариаций.
• Долгое время использования.
• Применение автоматизированных систем.

Откатные ворота имеют и некоторые минусы. Перечислим их:

• Чтобы установить такой вариант придётся потратить большее количество денег, чем при установке других ворот.
• Консольная часть требует для своей установки создание основания — фундамента.
• Несмотря на существенную экономию свободного места в целом, понадобиться дополнительное место для задвигающейся части.

Разновидности конструкций

Современный этап развития общества характеризуется изобилием различных форм и конструкций. То же самое относится и к откатным воротам.

Одна из вариаций – подвесная. Существует такая модификация с давних времён и характеризуется высокой надёжностью.

Суть подвесных ворот в том, что материал на колёсиках прикрепляют к балкам, расположенным на высоте около пяти метров. То есть образуется своеобразное ограничение по высоте для машин.

Вариант с консолью. Как уже упоминалось ранее, вариация устойчива к погодным условиям, таким, как снег, порывы ветра и так далее. Консольные ворота не устанавливают никаких пределов для высоты машин. Конструкция требует возведения фундамента для устойчивости.

Модификация ворот, в основе которых – винтовые сваи. Сваи из металла длиной около 1,5 метра помещаются в землю и играют роль несущих. Как правило, изготавливают и устанавливают их в короткий срок – 3 дня.

Механическая конструкция – требует ручного открывания и закрывания. Несомненными достоинствами вариации будут лёгкая установка и небольшие затраты. Неплохой вариант для установки в месте, которое не часто посещают.

Ворота на автоматическом механизме – наиболее удобный вариант для постоянного пользования.

Ещё один интересный вариант – ворота с калиткой.

Рассчитываем габариты конструкции

Начинать расчеты следует перед началом установки и даже до покупки самих ворот. Вся процедура представляет собой:

• Определиться с размерами проёма, в соответствии с чем будет выбрана конструкция и габариты.
• Рассчитать противовес.
• Предположить массу ворот.
• Создать наброски конструкции, чертежи ворот.

Все эти расчёты можно выполнить самому, проще, но дороже по стоимости будет обращение к специалистам.

Рассмотрим, в чём смысл и значение каждого элемента процедуры расчёта.

Для чего нужны размеры проёма? Размеры проёма определят размеры ворот. Так, в ширину ворота будут равны сумме ширины проема, ширины отступов для закрывания и открывания, а также ширине проёма от центра до центра кареток. Таким образом, ворота будут шире проёма.

Равновесие. Чтобы добиться равновесия створок, необходимо рассчитать противовес, чтобы масса ворот была распределена равномерно.

Масса створок рассчитывается для определения с помощью стандартов показателей направляющей балки. От этого будет зависеть период эксплуатации конструкции. Расчет производится путем определения веса материалов, из которых створки изготовлены.

Исходя из изложенного, рассчитывают прочность составляющих деталей. К ним относят ролик, улавливатель, поддерживающую шину. Другими словами детали называют комплектующими для откатных ворот.

Прочность нужно рассчитывать для того, чтобы определить, выдержат ли ворота порывы ветра определённой силы. Для обеспечения устойчивости в ветреную погоду нужно подобрать такое сочетание ворот и фурнитуры, при котором прочность деталей была бы выше рассчитанной массы створок.

Из чего состоит конструкция

В составе откатных ворот находятся следующие детали, необходимые для монтажа ворот:

• направляющие балки, которые выполняют роль несущей;
• опоры для роликов;
• ролик, который можно снять;
• регуляторы парусности и нагрузки – уловители;
• в качестве крепления используется кронштейн, защищающий ворота от покачивания;
• опора, обеспечивающая створкам подвижность и подставка к ней.

Так же составной частью откатных ворот на консольной основе является фундамент. На нём размещают опоры для роликов, на них распределяется нагрузка несущей. Внутрь консоли помещают сами ролики.

Сами створки должны также соответствовать определенным требованиям. Таким, как устойчивость, надежность при плохой погоде, сильном ветре, некоторая жесткость. Все эти требования обеспечивают функционирование створок ворот.

Наглядно состав конструкции может представить схема откатных ворот.

Процедура установки

Створка будет осуществлять движение внутри, в пределах участка и ничто не должно ей при этом мешать. Необходимо учитывать такие моменты при подготовке проёма для ворот. И только после учёта всех деталей можете установить на своём участке откатные ворота.

Процедуру установки можно подразделить на несколько этапов:

• фундамент – необходимо сделать для создания устойчивости;
• проведение электрического тока;
• расположение специального столбика в определенном месте;
• внедрение в систему автоматики для ворот и её запуск.

Таким образом, можно установить откатные ворота своими руками, а можно воспользоваться услугами профессионалов.

Фото откатных ворот

Сохраните статью себе на страницу:

Пост опубликован: 14.10

Присоединяйтесь к обсуждению:

Copyright © 2021 LandshaftDizajn.Ru — портал о ландшафтном дизайне №1
***Сайт принадлежит Марии Козак

Раздвижная дека / ворота для собак: 13 шагов (с изображениями)

Теперь этот шаг может немного отличаться для вас в зависимости от того, где вы устанавливаете ворота. Я использовал заднюю часть дома и имел дело с кирпичами. Ваша жизнь может быть проще, если вы просто ввинчиваетесь в деревянный забор или другую деревянную конструкцию. Основное различие заключается в том, что если у вас есть каменная кладка, вам понадобится перфоратор (и биты для каменной кладки), чтобы пройти через кирпичи, с обычным сверлом будет много проблем.

Шаг 11a: Установите ворота в положение «Закрыто» и вставьте направляющий ящик сверху, где он будет прикреплен к стене / забору.Поднимите или установите прокладку Guide Box примерно на 3 мм / 1/8 дюйма и проверьте, плавно ли скользит шибер снизу, без заедания и заклинивания. Отметьте высоту карандашом, когда будете счастливы, , затем еще раз проверьте, вы действительно этого не хотите. слишком низко!

Шаг 11b: Удалите переднюю поверхность направляющей коробки (поэтому мы не приклеили ее раньше). Поместите уровень сверху (он есть на вашем комбинированном квадрате) ) и выровняйте его до своей отметки. Его конец также должен быть на одном уровне с отверстием для прохода.Используя дрель, прижимая Guide Box к стене, сделайте 3 быстрых отметки через предварительно просверленные монтажные отверстия на стене.

Шаг 11c: Для деревянных поверхностей просто продлите ваши пилотные отверстия на достаточную глубину. Для такой кладки, как мои кирпичи, используйте сверло для каменной кладки 3 мм / 1/8 дюйма, установите сверло на ВРЕМЯ МОЛОТА … я имею в виду режим и расширьте пилотные отверстия на глубину ваших дюбелей. Затем замените сверла на соответствующую ширину заглушек и снова прочистите отверстия.Постучите молотком по дюбелям.

Шаг 11d: Мне нравится заворачивать все 3 монтажных винта (я использовал винты 50 мм / 2 дюйма) до тех пор, пока они не вытолкнут заднюю часть шипа направляющей коробки. Затем вы можете легко совместите их все с дюбелями / направляющими отверстиями и забейте их на место.

Шаг 11e: Зажмите лицевую часть на Guide Box и с помощью длинной отвертки замените винты с карманами.

СОВЕТ: Если вы просто не можете установить сверло под правильным углом, отвертка подойдет.

Шаг 11f: Сдвиньте ворота до конца через направляющую , проведите несколько тестов, и мы почти закончили …

СОВЕТ: У вас ДЕЙСТВИТЕЛЬНО достаточно места, чтобы сдвинуть ворота прямо !? Если нет, не паникуйте! В ситуации, когда недостаточно места, чтобы свернуть ворота в направляющую коробку, как я мог бы, просто снова снимите лицевую сторону направляющей коробки , правильно установите ворота и зажмите лицевую сторону на направляющей коробке.Просверлите 4 пилотных отверстия с равными интервалами через верх направляющей коробки в лицевой поверхности, зенковайте и закрепите лицевую поверхность 4 винтами. Он не будет выглядеть таким чистым, но избавит вас от неприятностей!

Как установить консольные ворота звена цепи

Магазин: Ворота консольно-откатные | Фурнитура для консольных откатных ворот | Комплекты консольных откатных ворот

Версия PDF: Руководство по установке консольных ворот (PDF)

Перед тем, как начать:

Шаг 1 — Получение необходимых разрешений на зонирование и строительство.Могут существовать местные ограничения по зонированию или правовым актам, касающиеся высоты и типа забора и / или ворот. Ознакомьтесь с требованиями к отступлению линии собственности. Найдите булавки геодезистов, если забор будет расположен рядом с границами владений, или проведите обследование участка.

Шаг 2 — Измерьте площадь забора и определите расположение ворот.

Шаг 3 — Позвоните 811, прежде чем копать. Сообщите в местную или государственную службу защиты коммунальных предприятий, чтобы определить местонахождение потенциальных подземных коммуникаций. Обычно за размещение инженерных сетей не взимается плата, однако может взиматься изрядная плата за ремонт подземных коммуникаций, не говоря уже о потенциальной травме.

Шаг 4 — Приобретите ограждение из звеньев цепи, консольные ворота и оборудование для консольных ворот на сайте HooverFence.com.

Получение продукции

Убедитесь, что вы получили необходимые детали в течение 5 дней с момента получения комплекта консольных ворот Hoover Fence Co., используя упаковочный лист, прилагаемый к вашему отправлению, и копию вашего заказа.

Макет проекта

Инструменты для верстки:

• Измерительное колесо
• Рулетка
• Кувалда
• Ставки
• Каменная нить
• Краска для маркировки

Рисунок A

Шаг 1 — Забейте в землю два деревянных или стальных колья, которые будут использоваться для прикрепления троса к (Рис.А). Забейте колья на фут или два от того места, где вы хотите разместить столбики ворот; это позволит вам беспрепятственно сверлить / копать ямы. Это также может позволить вам «сбросить» струну во время рытья ям. Будьте осторожны, чтобы не ударить и не сдвинуть колья.

Рисунок A-1

Шаг 2 — Натянуть направляющую веревку кладки между этими стойками; при обматывании убедитесь, что веревка находится на одной стороне от каждого столбика. Эта строка будет обозначать расположение ворот и служить в качестве направляющей при установке столбов.Столбы будут установлены в бетоне на расстоянии 1 / 8-1 / 4 дюйма от струны, даже если стойки ворот и защелок могут быть разного диаметра (Рис. A-1).

Рисунок A-2

Шаг 3 — Фурнитура затвора предназначена для компенсации разницы, а консольные защелки затвора компенсируют смещение, вызванное роликами / стойками. Имейте в виду, что после установки роликов ворота фактически сдвинутся на несколько дюймов по внутренней стороне этих столбов и по внутренней стороне забора (рис.А-2). Это в нескольких дюймах от струны.

Убедитесь, что кладочная нить натянута и не имеет препятствий. При необходимости отрегулируйте колья и шнур. Если вы снимаете струну, чтобы выкопать ямы, постарайтесь снова растянуть струну, как это было до удаления.

Установочные посты

Инструменты для установки сообщений:

• Копатели для ямок с опорой на столб
• шнек
• Лопаты
• Зубчатая рейка
• Уровень
• Бетонная смесь

Рисунок A-1

Рисунок A-2

Для консольных ворот обычно требуется три стойки, что делает их уникальными; два используются для установки роликов и ворот, а третий необходим как фиксатор.Две роликовые стойки будут одинакового размера и обычно больше, чем стойка защелки. Важно: хотя стойка защелки меньше в диаметре, вы установите ее в бетоне на том же расстоянии от направляющей струны, что и роликовые стойки. Консольная защелка компенсирует смещение после установки ворот. У консольных ворот звено цепи натянуто только на «открывающейся» части ворот. Часть ворот, которая растягивается звеном цепи, обычно на 6 дюймов больше, чем «проем», чтобы обеспечить безопасность там, где ролики будут смещать ворота.Противовес не натягивается звеном цепи, поскольку он обычно находится за остальной частью ограждения. Установите стойки ворот в соответствии с размером «проема» ворот, который вы заказали. Например, проем ворот шириной 20 футов должен иметь ровно 20 футов изнутри внутрь стойки защелки и первой роликовой стойки Рис. A-1. Если вы должны сделать ошибку, сделайте небольшую ошибку, установив стойки слишком близко друг к другу. Поскольку ворота перекрывают проем, столбы, расположенные близко друг к другу, не будут иметь большого значения.

Консольные ворота большие и тяжелые, как и их столбы. Проконсультируйтесь с местными строительными нормами и правилами, чтобы узнать правильную глубину и диаметр отверстий и бетонных оснований. Как правило, нижние колонтитулы должны быть в три раза больше диаметров установленных столбов. Глубина нижних колонтитулов столбов забора часто рекомендуется равной 1/3 его длины и ниже уровня мороза. Вы можете дополнительно закрепить опоры и бетонные нижние колонтитулы, выкопав в нижней части отверстия отверстие большего диаметра по сравнению с верхним. В результате получится «колоколообразное» отверстие в отличие от «морковного» отверстия.

Рисунок A-3

Для определения места размещения последней роликовой стойки вам необходимо измерить растянутую часть ворот и противовес, чтобы убедиться в правильности посадки. Рис. A-3. В общем, растянутая часть консольных ворот на 6 дюймов больше, чем проем, чтобы гарантировать, что они перекрывают любые зазоры, вызванные смещением роликов. Оборудование варьируется, поэтому всегда лучше проводить измерения после получения ворот, чтобы спланировать установку.

Рисунок A-4

Для установки столбов ворот выкопайте ямы диаметром 12-30 дюймов и глубиной 42-48 дюймов.Глубина и диаметр бетонных нижних колонтитулов варьируются в зависимости от вашего местоположения. Указанный выше размер отверстия хорошо подходит для участков с промерзшим грунтом. Отверстия должны быть «колоколообразными», а не «морковными» Рис. A-4. Затем заполните отверстие (я) бетоном и «воткните» столб в мокрый бетон и отвес с помощью уровня. Убедитесь, что ваш бетон не слишком влажный или жидкий. Бетон должен иметь пластиковую консистенцию, достаточно сухой, чтобы столб не опустился на дно отверстия. Стойка ворот НЕ ДОЛЖНА доходить до дна отверстия; под столбом и вокруг него должен быть бетон.Вы захотите оставить бетонный уровень прибл. На 2–4 дюйма ниже уровня земли или уровня земли, особенно в местах, которые замерзают, засыпьте ее грязью. Замените столбик. Когда земля замерзает, бетонный нижний колонтитул может «вздыбиться», если вы заполните бетон до верха отверстия. Оставьте столб (-ы) в покое примерно на 24 часа или на время, достаточное для затвердевания бетона.

Установка консольных роликов и крышек

После затвердевания бетона вы можете установить два нижних консольных ролика на две роликовые стойки, по одному на стойку, с помощью поставляемых U-образных болтов.Если местность неровная, сначала установите каток на самый высокий уклон. Следует позаботиться о том, чтобы консольные катки не устанавливались слишком низко, где снег, лед и промерзшая земля могут снизить производительность. Для выравнивания второго ролика с первым может использоваться прямая однородная длина трубы или трубы, помещая его поперек верха роликов. Плотно затяните все гайки на U-образных болтах консольного ролика.

Сначала установите консольный ролик на самый высокий уклон.

Установите второй нижний ролик заслонки на одном уровне с первым.

Надежно затяните ролики нижней заслонки.

В нашем каталоге фурнитуры для консольных ворот имеется множество вариантов консольных роликов и крышек. Ниже приведены несколько примеров доступных опций.

Стальной консольный ролик

Нейлоновый консольный ролик

Крышка консольного ролика

Стальные ролики — Стальные консольные ролики доступны с пресс-масленкой. Доступные размеры включают 3 дюйма, 4 дюйма и 6-5 / 8 дюймов. Доступны стальные или нейлоновые крышки.

Нейлоновые ролики — Нейлоновые ролики имеют герметичные подшипники, не требующие обслуживания. Нейлоновые ролики доступны для квадратных и круглых заготовок различных размеров. Доступны стальные или нейлоновые крышки.

Крышки с консольными роликами — Настоятельно рекомендуется при каждой установке для защиты точек защемления и ограничения ответственности.

Подвесные консольные откатные ворота

Вверху: Отрегулируйте ролики, когда консольные ворота отцентрированы, равномерно уравновешенные на роликах консольных ворот.

Для подвешивания консольных ворот обычно требуется несколько дополнительных рук. Начните с того, что перенесите шибер к роликовым стойкам и лягте на землю за роликовыми стойками лицевой стороной вверх. Приблизительно отцентрируйте всю ширину ворот с роликовыми стойками. Когда ворота находятся в горизонтальном положении, положите нижнюю направляющую ворот непосредственно на нижние ролики ворот.

Далее, макет верхних роликов ворот и крышки. В зависимости от производителя вы можете свободно установить верхние ролики ворот и крышки рядом с верхней частью роликовых стоек; это позволяет вам просто сдвинуть ролики ворот вниз и на место, когда ворота находятся в вертикальном положении.Поднимите запорную заслонку в вертикальное положение, поместив ее вес по центру роликовых стоек. Крепко держитесь или прикрепите ремни безопасности, чтобы ворота не упали. Наденьте верхние ролики на раму ворот и затяните U-образные болты. Оставьте зазор 1 / 4-1 / 2 дюйма между роликом и верхней направляющей ворот, чтобы обеспечить плавную работу и предотвратить заклинивание.

Передвиньте ворота назад и вперед несколько раз, чтобы проверить работу. Убедитесь, что консольные ворота не имеют заеданий, которые могут быть вызваны слишком плотной установкой роликов на раме ворот.Проверить ворота на установку уровня. Убедитесь, что все U-образные болты надежно затянуты.

Нижние ролики должны быть выровнены и надежно закреплены перед подъемом шиберной заслонки в вертикальное положение.

Отцентрируйте заслонку на нижних роликах перед подъемом в вертикальное положение.

При установке верхних роликов оставьте небольшое пространство в 1 / 4-1 / 2 дюйма между роликами и верхним элементом заслонки.

Плотно затяните все гайки на U-образных болтах и ​​отрегулируйте крышки, чтобы предотвратить трение.

Установить защелку консольной раздвижной двери

Следующим шагом будет установка защелки консольной шиберной заслонки.Большинство защелок консольных шиберных затворов уникальны тем, что «вилочная» часть защелки или приемник защелки устанавливается на штырь защелки затвора, а не затвор. Затем меньшая часть защелки устанавливается на переднюю кромку шиберного затвора. Когда они встречаются, защелка закрывается на замок. Защелки консольных ворот просто устанавливаются с помощью гаек и болтов. Выбирайте и устанавливайте на удобной высоте.

Защелка стандартная консольная

Крупный план стандартной консольной защелки ворот

Защелка для стандартных консольных ворот в закрытом положении

Установка привода откатных ворот

Процесс установки привода раздвижных ворот зависит от марки и модели, которые вы собираетесь установить; Перед тем, как продолжить, внимательно прочитайте инструкции у оператора ворот.Ниже приведены некоторые общие рекомендации, которые применимы к большинству производителей приводов ворот, однако ваше руководство по установке будет вашим окончательным ресурсом во время установки.

Большинство приводов шиберных затворов допускают установку на стойку или опору. Приводы ворот, монтируемые на столбах, обычно устанавливаются на круглые или квадратные стальные стойки, которые вмонтированы в бетонные нижние колонтитулы под морозом. Привод ворот зажат этими стойками и прикреплен болтами. Большинство приводов ворот также допускают установку на площадку, что означает, что оператор ворот будет опираться на бетонную площадку.В любом случае первым шагом обычно является установка стоек привода ворот или заливка подушки. Обычно оператор размещается по центру между двумя роликовыми стойками. Цепь прикреплена к передней кромке или стороне защелки ворот и простирается до противоположного конца. Скобы будут прикреплены к стойкам ворот, а цепь будет вставлена ​​стопорными штифтами.

Откатные ворота | Устройство открывания откатных ворот

Используйте Dynamic Gate Builder, чтобы быстро и легко спроектировать свои индивидуальные раздвижные ворота.Кому
Постройте свои ворота и получите ценовое предложение нажмите ниже!

Максимальная ширина 15 футов и 7,25 дюйма

Максимальная ширина 23 фута и 7 дюймов

Чтобы узнать стоимость выхода на посадку по телефону, свяжитесь с нашим отделом проходов по прямой линии:

1-347-859-8650

Видео по установке своими руками | Дополнительная информация о откатных воротах

Посмотрите наши видеоролики «Как сделать» и прочтите ценную информацию от GateCrafters.ком!

Чертеж откатных ворот

Продукция для раздвижных ворот предлагает эффективный вход в вашу жилую или легкую коммерческую недвижимость.Революция в безопасности и дизайне: полузаказные откатные ворота Gate Crafters по функциональности отличаются от всех других в отрасли. Мы используем открыватель консольного типа, который не только упрощает установку, но и безопаснее и лучше подходит для автоматизации. В этом случае консольные ворота никогда не касаются земли; вместо этого он движется на роликах, которые прикрепляются к стойкам, и проходит через канал, приваренный к воротам.

Установка очень похожа на распашные ворота, где вы просто прикрепляете ворота к стойкам, прикручиваете ролики на желаемой высоте от земли и сдвигаете ворота на место.Это идеальный метод из-за небольшого трения. Ворота, идущие по земле, часто закрываются из-за препятствий на пути. Ворота наших конкурентов могут застрять из-за листьев и палок, которые встают на их пути во время шторма, из-за чего вы выходите из машины, чтобы убрать с дороги мусор. Это серьезный недостаток стандартных шлюзов, решение которых предлагает наша система. Снятые с земли колеса ворот исключают возможность травмирования пальцев ног ваших близких.

Gate Crafters Откатные ворота предлагают новаторский дизайн.Главное возражение клиентов против раздвижных ворот заключается в том, что они выглядят слишком индустриально, что не подходит с эстетической точки зрения для некоторых жилых помещений. Наши ворота доступны со всеми изгибами и характеристиками, которые востребованы в распашных воротах для жилых домов. Наши ворота совпадают по форме с подъездной дорожкой из-за того, что их скрытый «хвост» находится за кулисами, что увеличивает длину, необходимую для скольжения.

Откатные ворота отлично подходят для помещений с ограниченным пространством. Для распашных ворот требуется пространство от 12 до 14 дюймов, чтобы они могли попасть в вашу собственность.Раздвижные ворота проходят с обратной стороны линии забора, что отлично подходит для домов, у которых есть ширина, но не глубина.

Наши ворота изготовлены из качественного алюминиевого сплава 6061-T6 с высоким пределом текучести, который выдерживает внешние воздействия и сохраняет красоту надолго.

С нашей полуавтоматической линией у вас есть возможность добавить свой индивидуальный подход к процессу проектирования с помощью нашего Dynamic Gate Builder. Просто выберите желаемые копья, стиль верха и другие элементы дизайна, чтобы создать идеальные полу-индивидуальные раздвижные ворота для вашей собственности.

План урока | Введение в научное рисование

У большинства из нас, взрослых и детей, рисование ассоциируется с созданием красивой картинки. Эта ассоциация может ограничивать нас, особенно если мы чувствуем, что не умеем рисовать. Ученый делает наброски для записи и передачи информации, а не для творчества. Научный набросок наряду с рисунком часто включает в себя надписи и диаграммы, вопросы и пояснения. Не нужно быть художником, чтобы создать успешный научный набросок.Вам просто нужно уделить время, внимательно наблюдать и записывать то, что вы видите.

Запись того, что вы видите, отличается от рисования картинки, которая у вас в голове. У многих из нас в голове есть мультяшные изображения деревьев, цветов, домов, яблок, кроликов и т. Д. Когда вы собираетесь набросать настоящую вещь из , важно сосредоточиться на отдельном образце перед вами, скорее чем обобщенный образ, который вы носите в голове. Вы можете помочь учащимся понять это, сосредоточив внимание на особенностях предмета из примера — например, листа с дырками или камня неправильной формы.Ученым очень важно зафиксировать эти особенности.

Один из способов помочь учащимся почувствовать себя успешным — дать им несколько практических советов о том, как нарисовать данный объект. По крайней мере, сделайте им первый шаг (он будет зависеть от объекта), чтобы они знали, с чего начать. [См. Scientific Sketching PowerPoint для примера пошагового процесса рисования листа красного дерева.] Если вы предоставите достаточно строительных лесов, даже те ученики, которые считают, что они «плохо рисуют», получат точку входа.Вполне вероятно, что эти ученики уйдут удивленными своими способностями.

Пневмонический ABCDE [i] дает студентам четкое представление о том, что составляет хороший научный очерк. Это также позволяет вам, как учителю, давать учащимся значимую обратную связь. Вместо того, чтобы хвалить рисунок как «красивый», вы можете сказать: «Отлично поработали, сделав ваш набросок большим ; это действительно помогает мне видеть детали »или« Я рад, что вы включили объяснений в свой набросок; они помогут другому ученому понять, что важно.»Чтобы получить конструктивный ответ, попробуйте:« Что вы могли бы сделать, чтобы сделать этот эскиз более точным , точнее ? » или «Готов поспорить, добавление цвета поможет другому ученому понять, как на самом деле выглядит объект». Такая обратная связь достаточно конкретна, чтобы учащиеся понимали, почему они хорошо поработали, и какие шаги они могут предпринять, чтобы улучшить свою работу.

[i] ( Full Option Science System: Научные тетради для учащихся 3–6 классов, стр. 16 )

19 самодельных планов гаражных ворот, которые можно легко сделать своими руками

Гаражные ворота с приводом

купить очень дорого — и они недешевы, когда пришло время их ремонтировать.Это означает, что те, кто хочет попробовать импровизировать самостоятельно, могут сэкономить много денег.

Если это похоже на то, что может вас заинтересовать, мы посмотрели в Интернете, что делают другие люди, и вот наши 19 лучших планов гаражных ворот своими руками, которые вы, возможно, захотите попробовать дома.

1. Ремонт гаражных ворот

Гаражные ворота недешевы, особенно если они нужны для старинного дома. Но если вы хотите сэкономить немного денег, вы можете попробовать сделать его самостоятельно — при условии, что у вас есть правильный план, которому нужно следовать.

С помощью этих инструкций вы получите список необходимых инструментов и материалов, а затем план проведет вас через все необходимые шаги для успешного завершения проекта. Хорошо составленный и подробный план, который стоит проверить.

Проверьте эту идею двери гаража DIY

2. Деревянная цельная гаражная дверь

В этом видео этот YouTuber показывает вам, как он сделал цельную гаражную дверь из листа дерева.По большей части он представляет собой покадровую съемку, показывающую, как они работают над этим, и интересно наблюдать, как проект обретает форму.

Копировать тоже просто, так что у вас не должно возникнуть проблем с воспроизведением этой идеи дома, если вы хотите сделать ее самостоятельно.

3. Самодельные гаражные двери каретки

Если вы ищете план, который покажет вам, как построить классические гаражные ворота для каретных домов, вы попали в нужное место.

Планы на веб-сайте Instructables всегда хорошо написаны, просты в использовании и сопровождаются множеством полезных фотографий и иллюстраций — и эта не исключение.

Нам нравятся гаражные ворота на первом фото — и если вы хотите, чтобы они были у вас дома, этот план покажет вам, как это сделать.

Проверьте эту идею двери гаража DIY

4. Установка потолочных ворот гаража

Если у вас есть гаражные ворота и вам нужно знать, как их установить, это видео может быть тем, что вы ищете.

Ведущий на видео подробно и подробно объясняет все, что вам нужно знать, поэтому, если вы не уверены, что делаете это самостоятельно, это видео должно помочь.

Это длинное видео, но, посмотрев его, вы почувствуете себя гораздо более готовыми к установке гаражных ворот без необходимости вызова профессионала.

5. Как построить гаражную дверь

Как указывается в этом блоге, гаражные ворота могут быть дорогими, но если у вас есть необходимое оборудование и навыки — и есть желание попробовать себя — их можно построить самостоятельно за гораздо меньшие деньги.

Инструкциям легко следовать — хотя, честно говоря, несколько изображений помогли бы — и, выполнив эти простые шаги, вы сможете построить собственные гаражные ворота.

Проверьте эту идею двери гаража DIY

6. Построить двери каретки для гаража

Вот отличный видеоплан, если вы ищете инструкции по сборке вагонных ворот для вашего гаража. Нам нравится, как он начинает с набросков, чтобы прояснить, чего он хочет достичь.

Затем он проведет вас через все шаги, которые он предпринял, чтобы превратить диаграммы в реальность — и мы должны сказать, что нам нравятся результаты.Еще один интересный и полезный план для просмотра.

7. Недорогое гаражные ворота своими руками

В этом плане вы узнаете, как сэкономить потенциально тысячи долларов, сделав свои собственные гаражные ворота своими руками вместо того, чтобы покупать их и устанавливать их профессионалом.

Как объясняется на этой странице блога, есть несколько различных типов на выбор — вам просто нужно решить, какой из них вы предпочитаете, а затем приступить к его изготовлению.

Проверьте эту идею двери гаража DIY

8.Замена гаражных ворот на двери сарая

Как вы, вероятно, знаете, гаражные ворота с механическим цепным приводом иногда могут доставлять больше проблем, чем они того стоят. Их дорого покупать, они могут выйти из строя — и могут стоить целое состояние, если вам потребуется их отремонтировать или заменить.

Вместо этого есть более простое решение — снимите старые гаражные ворота и установите вместо них дверь сарая. Хотите узнать как? Тогда посмотрите это видео.

9. Простые шаги по созданию раздвижной двери для гаража своими руками

Вот руководство по созданию раздвижной двери для гаража за восемь простых шагов.Если вы поищете в Интернете, вы можете найти некоторые сайты, на которых говорится, что изготовление гаражных ворот своими руками может быть опасным.

Однако, если мы говорим об этом виде раздвижной двери, беспокоиться гораздо меньше. Четкий план с большим количеством полезной информации — стоит прочитать.

Проверьте эту идею двери гаража DIY

10. Как сделать гаражную дверь из дерева

Есть много замысловатых и сложных планов гаражных ворот своими руками, которые будут стоить вам почти столько же, сколько покупка новых.

Этот план, с другой стороны, очень прост, стоит не более 200 долларов и может быть выполнен всего за один день.

Если это похоже на план, который вы ищете, на него стоит посмотреть.

11. Идеи для ремонта гаражных ворот своими руками

Этот план немного отличается. Он не показывает вам, как сделать гаражные ворота — вместо этого он дает вам пять идей, как придать существующим гаражным воротам свежий вид.

Нам нравятся фотографии, а идеи очень легко копировать, поэтому, если вы хотите преобразить свой дом, это отличный источник вдохновения.

Проверьте эту идею двери гаража DIY

12. Строим дешевые гаражные двери на заказ

В этом видео мы видим, как ютубер построил свои собственные гаражные ворота в рамках более крупного проекта по строительству целого гаража.

На самом деле, как он объясняет во введении к этому видео, эти двери были проблемой, которая ему не особенно нравилась.

Однако он выполнил свою работу, и вы можете увидеть, как это сделать, посмотрев его видео.

13. Способы починки гаражных ворот

Если у вас возникают проблемы с гаражными воротами, возможно, вам придется позвонить по телефону и вызвать мастера по ремонту. За исключением того, что это может вернуть вам довольно много денег — что будет пустой тратой, если вы сможете исправить это самостоятельно.

В этом плане вы узнаете о трех распространенных проблемах с воротами гаража и о том, как их исправить. Стоит попробовать, прежде чем поднимать трубку.

Проверьте эту идею двери гаража DIY

14.Модернизация гаражных ворот своими руками

В этом видео мы узнаем, как сделать три простых обновления гаражных ворот, которые можно сделать своими руками за один день или меньше.

Как мы уже упоминали ранее, вам не всегда нужно вызывать профессионала, чтобы он позаботился обо всех работах, связанных с гаражными воротами, которые могут потребоваться.

Вместо этого вы можете многое закончить самостоятельно, как показано в этом видео.

15. Когда делать своими руками, а когда нет

Как мы уже упоминали, иногда самостоятельная работа с воротами гаража может быть опасной, если у вас нет необходимых знаний или навыков.

Это означает, что прежде чем принять решение о том, стоит ли браться за проект «сделай сам», вы должны реалистично оценить, будут ли ваши способности соответствовать этой задаче.

Чтобы помочь вам принять решение, вы можете сначала заглянуть в этот блог, а затем сделать более осознанный выбор.

Проверьте эту идею двери гаража DIY

16. Двустворчатая дверь ангарного типа

Это видео, показывающее, как этот ютубер сделал дверь для своего сарая своими руками — он называет это сараем, но с тем же успехом это может быть и гараж, и вы можете построить такие двери и для своего гаража.

Дизайн на самом деле довольно гениальный, и если вы думаете, что можете попробовать сделать что-то подобное самостоятельно, в этом видео есть вся необходимая информация.

17. Инструкция по установке гаражных ворот своими руками

Эта страница — не совсем план строительства гаражных ворот своими руками, однако она все же содержит некоторую полезную информацию, которая может вам понадобиться, если вы собираетесь попробовать.

В нем есть множество бесценных советов, на которые стоит обратить внимание перед тем, как начать свой проект.

Проверьте эту идею двери гаража DIY

18. Электрические гаражные ворота своими руками: безумно, но работает

Прежде всего, нам нравится интригующее название этого видео на YouTube. Если это не вызывает у вас желания его посмотреть, мы не знаем, что будет.

Но как только вы начнете смотреть, вы увидите, что оно соответствует своему названию. Идея креативная, конечно, но если она сработает… ну почему бы и нет?

19. Гаражная дверь не открывается: хитрости ремонта гаражных ворот своими руками

Вот еще одна страница, которая дает вам несколько советов о том, как выполнить ремонт гаражных ворот своими руками, вместо того, чтобы строить новые или полностью заменять их.

Иногда, когда гаражные ворота не работают должным образом, люди просто вызывают ремонтника, даже не пытаясь найти причину.

Однако, если вы прочитаете эту страницу и выполните следующие простые шаги, возможно, вам не придется никого вызывать, потому что вы можете исправить это самостоятельно.

Проверьте эту идею двери гаража DIY

Сложный проект, но все же возможный

Сделать гаражные ворота своими руками не так просто, как покрасить забор, но если у вас есть навыки и решимость, это вполне достижимо.

Мы обнаружили несколько очень креативных идей, пока искали эти планы для вас. Мы надеемся, что вам понравилось читать и смотреть их так же, как и нам, и, прежде всего, мы надеемся, что помогли вам найти то, что вам нужно для вашего собственного проекта гаражных ворот своими руками.

Полное руководство по фотографии заката

Когда дело доходит до фотосъемки заката, настройки и техника намного важнее, чем владение специализированным оборудованием (хорошие новости как для начинающих, так и для стрелков с ограниченным бюджетом).Настройки камеры для закатов (включая настройки DSLR для закатов) обычно включают максимальную глубину резкости и учет яркого солнечного света, попадающего в камеру, а не других проблем, таких как выдержка.

Используйте режим приоритета диафрагмы камеры, особенно если вы только начинаете снимать закат. (Приоритет диафрагмы обычно определяется поворотом диска настроек камеры в положение «A» или «Av»). Проще говоря, приоритет диафрагмы позволяет вам установить диафрагму, и камера автоматически изменит выдержку за вас.Вы можете (конечно) также использовать ручную настройку камеры.

Диафрагма

Установите большое число диафрагмы (от f / 11 до f / 16), чтобы получить максимально возможную глубину резкости и сохранить как можно большую часть сцены в фокусе. Съемка с высоким значением диафрагмы также может создать крутой эффект звездообразования на вашей фотографии заката.

ISO

Держите ISO как можно ниже, чтобы избежать зернистости. Однако имейте в виду, что вам, возможно, придется повышать ISO, когда солнце садится и сцена становится тусклее, чтобы поддерживать высокое значение диафрагмы.

Баланс белого

Настройка автоматического баланса белого обычно работает нормально, хотя вы можете поэкспериментировать с настройками дневного света, облачности или даже тени, чтобы выделить разные тона на изображении — вы можете получить больше желтых, пурпурных, розоватых или красных изображений заката. способ.

RAW против JPEG

Детализация фотографий заката дает прекрасную возможность для съемки в формате RAW.

Фокус

Некоторым камерам сложно фокусироваться в экстремальных условиях освещения; если вы обнаружите, что это так, вы можете попробовать переключиться на ручную фокусировку.

Экспозиция

Вы можете уменьшить экспозицию на фотографии заката, чтобы сцена не была полностью скрыта ярким солнечным светом. Эту технику также можно использовать для создания драматических силуэтов — обратитесь к нашему руководству по фотографии силуэтов, чтобы получить более подробные инструкции.

Какие линзы лучше всего подходят для заката?

Вам не обязательно нужен специализированный объектив, чтобы сделать великолепный снимок заката — многие пейзажные фотографы добились отличных результатов с помощью всего лишь комплектного объектива, — но каждый тип линз привнесет что-то новое в вашу фотографию заката.

Широкоугольные объективы — необходимое дополнение к арсеналу объективов любого пейзажного фотографа — обычно наиболее популярны у фотографов заката, поскольку они захватывают самые широкие области окружающей области на вашей фотографии заката. Они также уменьшат солнце по сравнению с остальной частью кадра, что означает, что на ваш снимок будет меньше влиять узкий динамический диапазон.

Телеобъектив сделает обратное: солнце будет казаться больше, но при этом изолируется меньшая часть ландшафта, что можно использовать с большим эффектом, если вы хотите отточить одну конкретную часть сцены.(Имейте в виду, что телеобъектив действует как увеличительное стекло, что делает еще более важным не смотреть прямо на солнце во время съемки!)

Хотя некоторые считают фиксированное фокусное расстояние фиксированных объективов ограничивающим для пейзажной фотографии, они также могут обеспечивать невероятно резкие изображения. Если вы попытаетесь поэкспериментировать с силуэтом или портретной фотографией во время съемки заката, объектив с постоянным фокусным расстоянием превратит этот закатный фон в красиво рассеянное боке.

Для более глубокого изучения вариантов объективов, вот наш обзор основных объективов для пейзажной фотографии.

Какие фильтры лучше всего подходят для закатов?

Как построить подъездные ворота своими руками

Последнее обновление 1 марта 2021 г.

Вот как построить подъездные ворота с нуля. Мы рассмотрим несколько идей для разных типов ворот. Читай дальше!

Итак, у вашей собственности есть подъездная дорожка, окруженная забором, но въезд — это простой пролом. А может, это уродливые ворота AF, которые хотите на дрова рубить? Пришло время сделать новые ворота своими руками.

В этой хорошо иллюстрированной статье (включая видео) мы рассмотрим несколько способов строительства подъездных ворот. От двустворчатых распашных ворот до откатных ворот на колесах. От ворот с простой защелкой до самодельных автоматических открывателей. Вы можете сделать свою подъездную дорожку настолько красивой, насколько захотите, или оставить ее такой же простой, как проект на выходные.

Давай, ворота не построятся!

Что внутри?

Как построить ворота подъездной дороги

Строительство подъездных ворот — это проект, требующий высоких навыков деревообработки.Так что, если вы собираетесь заниматься этим проектом, вам нужно отточить наши навыки. Мы не рекомендуем браться за такой проект, если вы только новичок.

Прежде чем приступить к распиловке древесины, необходимо с самого начала спланировать дизайн. Примите во внимание следующее:

• Форма вашей подъездной дороги. Есть ли откосы, ямы или возвышенность? Примите во внимание препятствия, с которыми будут сталкиваться ворота при открытии и закрытии. Возможно, вам придется построить приподнятые ворота, чтобы их преодолеть.
• Ширина ворот и расстояние между колоннами, а также их высота.
• Материалы, которые Вам понадобятся (порода дерева).

Какая древесина лучше всего подходит для подъездных ворот?

Используемая древесина должна быть достаточно прочной, чтобы выдерживать погодные условия, так как она будет использоваться на улице. Вот типы древесины, которые хорошо подходят для этого:

Строительство ворот

Другие материалы, которые вам понадобятся для проекта:

• Оцинкованные металлические пластины / ленты для усиления.
• Шурупы для дерева
• Клей для дерева
• Морилка / краска для дерева

Типичные ворота состоят из стоек, нижней, верхней и средней направляющих (см. План ниже). Вы начнете с их изготовления:

• Отмерьте и вырежьте перекладины, нижнюю, верхнюю и среднюю перекладины из выбранной вами древесины.
• Соедините раму с помощью столярного клея и шурупов.
• Вырежьте доски и вставьте их в раму. Закрепите их клеем и шурупами.
• Усилить каркас, прикрепив к стыкам металлические оцинкованные пластины.
• Добавьте металлические полосы по краям.
• Установить ворота на столбы.

Мы более подробно рассмотрим различные этапы изготовления подъездных ворот, а также некоторые их типы.

Подъездная дорожка для дома

Подъездная дорога является фундаментом для ворот. Без этого мы бы не говорили об этом проекте. Итак, давайте поговорим о том, что нужно делать самостоятельно.

Для успешного проекта подъездной дороги своими руками учтите свой бюджет, желаемую эстетику, форму, размеры, местные правила и условия обслуживания.

Гравий — самый дешевый материал для проекта подъездной дороги своими руками. Альтернатива гравию — бетон (как скоро вы сможете водить машину?), Асфальт и брусчатку.

Это дорогостоящий проект, потому что он включает не только материалы (которых вам нужны буквально тонны), но и наем тяжелого оборудования с почасовой оплатой. Использование переработанных материалов (например, битого асфальта или бетона) может снизить стоимость.

Подъездные ворота Идеи

Подъездные ворота бывают разных типов и стилей.Но главными критериями при выборе ворот являются материал и функция.

Подумайте об использовании классических колонн, чтобы сделать ваши подъездные ворота бастионом привлекательности и тонким намеком на то, что находится за их пределами. Каменные столбы улучшат внешний вид ваших подъездных ворот.

Викторианские завитки или деревенское дерево сделают ваши подъездные ворота произведением искусства.

Деревянные подъездные ворота

Деревянные подъездные ворота могут иметь металлические декоративные детали или арки. Кедр и красное дерево — лучшие материалы для деревянных подъездных ворот.Древесину можно окрасить, чтобы она соответствовала окружающему ландшафту.

Простые деревянные подъездные ворота в деревенском стиле будут отлично смотреться с фермерским хозяйством. Подъездные ворота из черного дерева — хороший выбор. Его можно совместить с пешеходным входом.

Планы деревянных ворот

На плане деревянных ворот, помимо прочего, будут указаны размер столбов, их глубина, расстояние между столбами и размер отверстий.

Классический план деревянных ворот Новой Англии добавит красивый акцент в ваш сад.

В планах деревянных ворот из массивной доски используется сверхпрочная фурнитура, которая придает воротам столь необходимую прочность.

Металлические ворота подъездной дороги

Более толстые заполнители и более глубокие рамы придают металлическим подъездным воротам прочный вид и долговечность.

Лучшие металлические подъездные ворота имеют откидные задвижки, открывающую / закрывающую защелку, регулируемые петли и отличную отделку.

Декоративные металлические ворота

Сделайте свой дом стильным с чудесными воротами из кованого железа. Это обеспечит вам безопасность, конфиденциальность и снизит апелляцию.

Идеи забора для проезжей части

Самыми популярными ограждениями для проездов являются деревянные и металлические заборы.Эти материалы тоже можно комбинировать. Например, у вас может быть металлический забор с деревянными рейками.

Но есть и более современные варианты. Вы можете сделать забор для подъездной дороги, используя стекловолокно или традиционные доски 2 × 4. Следует выбирать материал, соответствующий местным строительным нормам.

Сделайте свое ограждение уникальным, используя сочетание белого бетона и черных горизонтальных стальных реек.

Заборы в деревенском стиле — одна из самых модных идей забора для проезжей части. Во многих местах максимальная высота ограждения проезжей части составляет 3 фута.

Установка ворот

Установка ворот — важная часть процесса. Вам нужно уделять столько же внимания, сколько и при постройке настоящих ворот. Установка ворот может занять от 2 до 6 часов. Это зависит от вашего уровня подготовки и сложности работы.

Перед установкой ворот необходимо спланировать и выбрать ворота. Вы должны спланировать тип и размер ворот для вашего подъездного пути. Планирование — ключ к успеху.

Вот как вкратце проходит установка:

1. Выровняйте ворота (если они двустворчатые). Укрепите их деревянными досками, покрывающими их обоих. Используйте зажимы для фиксации. Они должны оставаться выровненными до тех пор, пока вы не установите их полностью. Таким образом, вы убедитесь, что они правильно выровнены, когда они полностью функциональны.
2. Установите петли на стойки на необходимой высоте.
3. Выровняйте ворота на нужную высоту и закрепите их на петлях.
4. Закрепите петли на воротах и ​​снимите хомуты.

Фурнитура для ворот

Ворота не закончены до тех пор, пока не будут установлены фурнитуры (защелки, опускные стержни). Вот возможные дополнения, которые могут вам понадобиться:

• Простая защелка для удержания ворот в закрытом состоянии.
• Деревянная полоса, которая предотвращает заворачивание двустворчатых ворот.
• Стержень для запирания ворот в землю.
• Защелка, удерживающая дверь открытой.
• Замки для ворот.
• Автоматическое воротное оборудование.
• Оборудование для домашней безопасности.

Инструменты и материалы, необходимые для установки ворот, включают, среди прочего, шурупы по бетону, угловую шлифовальную машину и дрель. Подготовка площадки — важная часть установки ворот.

Типы ворот

Как построить двойные распашные ворота

Двойные распашные ворота немного отличаются от обычных ворот. По сути, для постройки самих ворот требуется всего лишь вдвое больше работы.Однако есть некоторые важные ключевые аспекты, о которых следует знать:

• Тщательные измерения и выравнивание необходимы, чтобы гарантировать, что каждая качающаяся калитка равномерно встречается в середине шлюза.
• Стойки ворот должны быть прочно установлены, чтобы выдерживать вес двойных ворот.
• Ворота должны быть подходящего размера для проема.

Ворота для забора на проезжей части

Вы можете считать эти ворота самыми простыми в строительстве, поскольку они не обязательно должны быть чем-то особенным.Все, что вам нужно, это вход через ограждение подъездной дороги, которое может быть его продолжением.

Для ностальгического образа рассмотрите возможность использования белых ворот для забора подъездной дорожки. Это винтаж, насколько это возможно.

Кедровые ворота для забора — идеальный вход в ваш дом. Это произведет отличное первое впечатление о вашем доме.

Средняя стоимость установки ворот для забора проезжей части составляет от 14 до 50 долларов за погонный фут. Общая стоимость проекта будет зависеть от используемых материалов и надстроек ворот.

Как построить откатные ворота

Главное преимущество откатных ворот заключается в том, что вы можете сделать их настолько широкими, насколько вам нужно. Для ворот не требуется дополнительное пространство или опора, как в случае с распашными воротами.

Панели ворот должны быть изготовлены из алюминия или предварительно оцинкованной стали. Вы можете резать алюминий с помощью пилы с алюминиевым лезвием. Для резки стали вам понадобится угловая шлифовальная машина.

Вы можете совместить верхнюю линию ограждения с ограждением или наверху ворот.

Ворота должны находиться на высоте около 50 мм от земли. Колеса ворот и направляющая будут установлены в нижнюю направляющую.

Ключ к созданию ворот такой ширины — убедиться, что они не провисают. Поэтому важно обеспечить усиление всех стыков каркаса.

Основные инструменты и материалы, необходимые для проекта, включают петли, винты, лобзик, торцовочную пилу, электродрель и отвертку.

Для деревянных ворот необходим каркас с четырех сторон.Рама должна быть примерно на дюйм меньше проема ворот.

Сборка ворот включает в себя обрезку частей рамы по размеру, привинчивание верхней и нижней доски и установку досок.

Это включает в себя проектирование верхней части ворот, установку петель, прикрепление ворот к забору, установку гравитационной защелки и герметизацию дерева.

Как построить крепкие деревянные ворота

Чтобы построить крепкие деревянные ворота, вы должны убедиться, что забор может поддерживать ворота. Ворота не должны быть больше 4 дюймов в ширину.Если он шире, вам нужно построить две ворота, которые будут встречаться посередине (двустворчатые ворота).

Для крепких ворот нужен прочный якорь. Вы должны закрепить стойки таким образом, чтобы они не покачивались под тяжестью груза.

Прочный крепеж и прочные соединения сделают ворота прочными. Следует использовать материалы, устойчивые к гниению и коррозии.

Как построить откатные ворота

Откатные ворота — это упрощенная версия откатных ворот.Любые ворота можно превратить в откатные, добавив внизу колеса и установив рейку.

Расставьте деревянные части, которые составляют макет ворот. Переверните ворота и прикрепите два катящихся колеса. Прикрепите калитку к столбу с помощью двух петель.

Самодельное устройство для открывания ворот

Вам не нужно покупать дорогое устройство для открывания ворот с поддержкой Wi-Fi. Вы можете построить самодельный открыватель ворот менее чем за 50 долларов.

Вы можете приспособить дешевый механизм открывания гаражных ворот для управления воротами.Для привода открывателя ворот потребуется мотор.

FAQ

Как построить 20-футовые ворота подъездной дороги?

Для очень широких ворот используйте откатные ворота. Если для распашных ворот достаточно места, можно остановить свой выбор на металлических двустворчатых воротах.

Сколько стоит установка подъездных ворот?

Ручные ворота стоят в среднем 2500 долларов, электрические ворота обойдутся вам примерно в 7000 долларов. Стоимость будет выше или ниже в зависимости от вашего местоположения.

Увеличивают ли ворота стоимость недвижимости?

Это определенно увеличит стоимость вашей собственности.Вы можете ожидать увеличения примерно на 50 000 долларов.

Понравилась статья? Вот что вы можете прочитать дальше:

20 простых и красивых идей DIY Забора, которые вы можете построить за выходные

Подробнее

260 Простых идей домашнего декора своими руками (Учебники по проектам)

Подробнее

104 простых идеи изголовья для самостоятельной сборки, которые можно реализовать с ограниченным бюджетом

Подробнее

40 простых идей DIY-скамейки для дома (с планами)

Подробнее

.
