установка и монтаж дымохода из сэндвич труб

Как правильно установить сэндвич-трубу снаружи дома?

Сборка и монтаж дымохода через стену своими руками производится в случае, если из-за конструктивных особенностей крыши в ней невозможно проделать отверстия. Кроме этого, такая установка сэкономит внутреннее пространство помещения.

Этапы работ:

На стартовую муфту устанавливается горизонтальный отрезок трубы. Если это будет необходимо, то для дальнейшего монтажа используется колено с углом поворота.
В стене, через которую будет проходить дымоход, вырезается техническое отверстие. Через него выводится очередной элемент конструкции. Зазоры заполняются теплоизоляционным материалом.
На выведенный наружу конец трубы надевается тройник, в нижней части которого должна быть глухая заглушка. Для надежности системы устанавливается опорная консоль.
На наружные поверхности стен с шагом в 1,5–2 метра крепятся кронштейны. Выбор крепежных элементов и способ монтажа полностью зависит от того, из какого материала построен дом.
Наращивая конструкцию, необходимо надевать кольца-обручи. Они являются частью кронштейна.
Если труба над крышей буде возвышаться больше, чем на полтора метра, то для стабильности и усиления дымохода из сэндвич-трубы устанавливается крепеж-растяжка.
К последнему элементу дымоходной системы крепится оголовок.

Как самостоятельно сделать и собрать сэндвич-трубу?

Готовый дымоход «сэндвич» представляет собой сегменты, каждый из которых имеет длину в один метр и при монтаже вставляется в другой. А как именно собрать дымоход-сэндвич и из каких материалов, сейчас разберемся.

Итак, конструкция сэндвич дымохода такова: это внутренняя и наружная труба, между которыми находится слой теплоизоляции. Внутренняя труба – из нержавеющей стали, а вот внешняя может быть из самых разных материалов, даже меди и латуни. А вот оцинкованные трубы для дымохода брать не рекомендуется: в режиме нагрева-охлаждения она будет менять свой диаметр, тогда как вот нержавейка – практически нет.

Чаще всего в качестве утеплителя используется базальтовое волокно, или минеральная вата, обладающее хорошими теплоизоляционными свойствами. Опытные печники, к примеру, советуют в качестве теплоизоляции брать базальтовую вату Rockwool WIRED MAT 80. Ее толщина может варьироваться от 25 до 60 мм.

Используют как внутренний утеплитель таких труб также керамзит и полиуретан. Единственная проблема при укладке теплоизоляции между внешней и внутренней трубой – это то, что материал приходится делать внахлест с подрезом в половину толщины и перехлест на 10 см. Либо и вовсе набивать все вручную, если получится аккуратно.

Соединяются сэндвич-трубы тоже по-разному: фланцевым способом, байонетным и по «мостику холода», а еще «под дыму» и «по конденсату». «По дыму» дымоход собирают с той целью, чтобы полностью гарантировать то, что внутрь дома или бани никакие угарные газы не попадут. А «конденсату» — чтобы образовываемый из-за разницы температур конденсат свободно мог стекать вниз по трубе.

В первом случае дым не встречает никаких препятствий и под действием тяги быстро выходит наружу, но конденсат внутрь сэндвича при небрежной заделке стыков попасть может. Отчего внутренний утеплитель пострадает и немало. А вот во втором способе внутренняя труба сэндвича заходит в раструб нижнего, и влага внутрь трубы попасть не может никак. Вот только дым, если найдет хоть малейшую щель, выход себе найдет. Что же выбрать? Газ вредит здоровью человека, а конденсат – долговечности дымохода. Единственный выход – при любом способе тщательно герметизировать все щели и стыки, и все.

Для внутренних труб сэндвич дымохода мы рекомендуем установку «по конденсату», чтобы сам он не попадал на швы трубы и не было затекания. И, несмотря на свой двойной слой, сендвич-трубы все равно нуждаются в качественной изоляции от тех участков, которые наиболее пожаронебезопасны – от балок, кровли и перекрытий. И в качестве первой трубы, которая присоединяется прямо к печи, сэндвич использовать нельзя.

Вот так, зная технологию, вы вполне можете своими руками сделать качественный сэндвич-дымоход – из лично приобретенных вами материалов (желательно с сертификатами качества).

Виды и особенности сэндвич-дымоходов

К этому типу дымоходов относятся многослойные сборные дымоходы из нержавеющей стали или керамики. Они выпускаются в виде готовых элементов, собираемых в единую конструкцию. Оба вида сэндвич-дымоходов имеют свои особенности, но монтаж их в целом похож.

Дымоходы из нержавеющей стали состоят из внутренней трубы, устойчивой к высоким температурам, обернутой слоем негорючего теплоизолирующего материала, защищенного от внешнего воздействия внешней трубой из нержавейки или, у более дешевых дымоходов, оцинкованной стали. Внутренняя труба может быть как из метлла, так и из керамики, такие дымоходы называют комбинированными.

Видео — монтаж комбинированного сэндвич-дымохода

Керамические дымоходы представляют собой трубу из термостойкой керамики, покрытую изнутри высокопрочной глазурью, а снаружи обернутую термоизолирующими матами. Эта конструкция помещается в наружную оболочку из керамзито- или пенобетонных блоков.

Благодаря своей конструкции и слою теплоизолятора сэндвич-дымоходы с внешней стороны никогда не нагреваются до высоких температур, способных привести к пожару. Эта особенность, а также быстрый и легкий монтаж делают их популярными у строителей.

Металлические и керамические дымоходы, несмотря на сходство конструкции, имеют и различия, и основное из них – вес. Полноценный керамический дымоход может весить около тонны, в то время как вес дымохода из нержавейки не превышает пары сотен килограммов. Для керамического дымохода обязателен фундамент, металлическому же достаточно разгрузочных площадок на каждом уровне перекрытий. Вместе с тем дымоходы из керамики более долговечны и прослужат вам минимум 20-25 лет. А металлические конструкции, особенно при эксплуатации каминов с прямыми дымоходами или печей типа буржуйки прогорают уже через 5-10 лет и подлежат замене.

Сделать самому или заказать

Важный для строителя вопрос — что лучше, сделать дымоход самому, либо воспользоваться услугами специалиста?

Советы по выбору

Не стоит забывать, что неправильно устроенная система дымоотвода может способствовать пожару и скоплению смертельно опасного угарного газа. Поэтому всегда необходимо обращаться за консультацией к грамотному специалисту.

Но если вы хотите сэкономить, либо в вашем районе нет подходящего мастера- придется освоить устройство дымохода самостоятельно. Для этого для начала ознакомьтесь со всему требованиями СНиП, проведите точный расчет и посмотрите пару десятков видео по теме.

Плюс самостоятельной сборки- экономия на стоимости материала (не менее, чем в 2 раза) и на рабочей силе. Кроме того, можно самостоятельно выбрать материалы для сэндвич трубы и быть уверенным в ее долгой «жизни». Минусы — расчеты с использованием заводских изделий намного проще и точнее.

Как выбрать металлический сэндвич-дымоход?

Для ответа на вопрос: можно ли ставить сэндвич трубу сразу на печь, важно учитывать все критерии выбора деталей. Однозначно можно ответить только при покупке деталей без документов от фирмы производителя

В этом случае, ни покупка, ни установка таких дымоходов не рекомендуется. Внимательно изучаем основные характеристики:

материал. Качество и марка стали – от этих характеристик зависит долговечность металлических дымоходов при нахождении в агрессивной среде. На поверхностях не должно быть царапин и других повреждений защитного слоя на стальных деталях;
минимальный уровень нагревания. Эти показатели должны находиться в пределах 5000-7500;
тип и толщина слоя теплоизоляции;
для агрегатов, работающих на твердом топливе, подбираются детали с лазерным продольным швом. Для котлов, работающих на газе, используют трубы, соединенные методом катания. В первом случае, дымоходы выполняются из нержавеющей стали. Во втором применяют латунь, полиэстер или оцинковку, для изготовления наружного слоя.

Оценка качества материалов изготовления

Для оценки качества потребуется измерить толщину металла и слоя теплоизоляции, особенно при продаже продукции известного бренда по смешным ценам. Такие детали могут делаться из тонкой стали и с малым слоем изоляции.

Сэндвич труба для дымохода печи не должна иметь повреждения защитного слоя, особенно на внутренней поверхности. Но лучше перед походом в магазин зайти на форумы и изучить отзывы о продукции разных производителей и только после этого отправляться за покупками.

Тип утеплительного материала

В этой категории применяется минеральная вата или базальтовый утеплитель. Но базальтовые утеплители не выдерживают высокие температуры газов, поэтому для этих целей применяют минеральную вату.

Диаметр дымоходного канала и толщина утеплителя

Определимся с толщиной слоя теплоизоляции:

слой утеплителя, толщиной 30 мм устанавливается на дымоходах газовых котлов со средней или малой мощностями. Температура отработанных газов – до 2500;
толщина 50 мм – такие трубы устанавливаются на все виды котлов и печей при условии непосредственного вывода трубы на улицу возле отопительного прибора. Температура газов – до 4000;
трубы со 100 мм слоем теплоизоляции используются при обустройстве всех видов печных агрегатов и котлов, работающих на всех видах топлива. Температура газов до 8500.

Самые ходовые сечения дымоходов, используемые многими производителями печей и котлов 120 – 200 мм. выпускаются детали сечением 50-80 мм, но это скорее для походных печей небольшой мощности.

Размеры сэндвич-труб

Внутренний дымоход через кровлю: преимущества

Дымоход, проведенный внутри помещения от отопительного прибора наверх – через перекрытия и кровлю, называется внутренним и имеет наибольшее распространение. Главное в этом вопросе – заранее планировать такую трассу дымоудаления, на самых начальных этапах строительства здания.

Плюсы внутреннего дымохода:

наиболее устойчивая и хорошая тяга
отсутствие внешних факторов, способных повредить конструкцию
утепленность дымохода и, соответственно, исключение возможности переохлаждения дыма и газов с последующим образованием конденсата
независимость от климатических и погодных условий
отсутствие нагрузки ветром
отсутствие теплопотерь
отсутствие нарушений целостности и изоляции внешних стен строения
более продолжительный срок службы
возможность экономии на крепежных элементах, так как можно использовать для крепления конструкции самого дома, а также использовать недорогие крепежи в силу отсутствия на них нагрузки внешними факторами
более простой монтаж и обслуживание

Минусы внутреннего дымохода:

нарушение герметичности кровли и необходимость разборки некоторых несущих конструкций в случаях, если дымоходная трасса не была заложена в изначальный план строительства дома
более высокий уровень пожароопасности из-за нахождения трубы внутри дома
необходимость изоляции всех участков примыкания трубы к стенам и в местах прохода трубы чрез перекрытия, потолок и кровлю
использование полезной жилой площади пространства
риск задымления помещения при повреждениях трубы

Внимание! При организации системы дымоотведения внутри дома важно уделить повышенное внимание изоляции всех поверхностей и мест прохода трубы. При нагревании трубы, окружающие ее участки, особенно сделанные из горючих материалов, могут начать тлеть или загореться. Настоятельно рекомендуется не экономить на качестве изоляционных материалов и выполнять их монтаж по всем установленным правилам

Также следует соблюдать безопасные расстояния между дымовой трубой и окружающими участками стен, перекрытий или кровли

Настоятельно рекомендуется не экономить на качестве изоляционных материалов и выполнять их монтаж по всем установленным правилам. Также следует соблюдать безопасные расстояния между дымовой трубой и окружающими участками стен, перекрытий или кровли

При нагревании трубы, окружающие ее участки, особенно сделанные из горючих материалов, могут начать тлеть или загореться. Настоятельно рекомендуется не экономить на качестве изоляционных материалов и выполнять их монтаж по всем установленным правилам. Также следует соблюдать безопасные расстояния между дымовой трубой и окружающими участками стен, перекрытий или кровли.

Варианты устройства вентиляции

По принципу побуждения движения воздуха все вентиляционные системы делятся на два вида – естественные и принудительные (они же механические).

Термин “естественная вентиляция” подразумевает, что циркуляция воздуха внутри дома происходит естественным способом, без привлечения посторонних приспособлений и механизмов. Движение воздуха при таком способе вентилирования обеспечивается за счет разного давления снаружи и внутри помещений.

Поступление и отток воздуха в схемах естественного вентилирования происходит без участия механических средств – вентиляторов

В свою очередь, естественную вентиляцию также можно разделить на 2 группы – она может быть организованной или неорганизованной.

Неорганизованная вентиляция осуществляется через естественные отверстия и щели в стенах дома, полу, фундаменте, оконных проемах и рамах. С появлением герметичных пластиковых окон и дверей естественный приток воздуха обеспечивается через открытые форточки, окна, двери балкона.

Такой вид вентиляции не требует затрат на устройство, но и не обеспечивает полноценное вентилирование каркасного дома, приводит к значительной потере тепла в холодное время года.

Монтаж вентилятора в вытяжное отверстие на кухне или в санузле переводит естественную вентиляцию в категорию комбинированной. Поступать воздух будет как обычно, а вытягиваться с помощью механизма

Организованная естественная вентиляция осуществляется через предназначенные для этого каналы, оснащенные приточными клапанами. Отличным примером организованной естественной вентиляции служат многоэтажные жилые дома, эксплуатирующиеся со времен советского периода.

Приток воздуха в них происходит через щели в окнах и форточки, вытяжка – через вентиляционную шахту и подключенные к ней отводы, находящиеся в кухне и туалете.

Как организованная, так и неорганизованная система естественного вентилирования зависит от разницы давления внутри и снаружи объекта. Однако в организованном типе нужно еще учитывать гидравлические потери на поворотах воздуховодов

В современных каркасных домах такой способ вентиляции недостаточно эффективен из-за повышенной влажности в помещениях, обусловленной герметичностью постройки, кроме этого он слишком зависит от погодных условий и прочих сопутствующих факторов.

В отличие от естественной, принудительная (механическая) вентиляция является контролируемым процессом, позволяющим сберегать тепло и регулировать поступление воздуха в каркасник.

Принудительную вентиляцию можно разделить на 3 группы:

Вытяжная.
Приточная.
Приточно-вытяжная.

Принцип каждого вида понятен из самого названия. Вытяжная принудительная вентиляция основана на естественном поступлении свежего воздуха в строение, при этом вытяжка использованного воздуха осуществляется при помощи кровельных или стеновых вентиляторов.

В вытяжных системах воздух поступает естественным образом, а отвод производится с помощью вентилятора

Приточная принудительная вентиляция устроена по обратному принципу – приток воздуха внутрь каркасника обеспечивается вентиляторами, встроенными в стены или в воздуховоды. Отработанный воздух выводится естественным путем через вытяжные отверстия в кухнях, санузлах.

Механический способ вентилирования обеспечивает стабильный, не зависящий от погодных данных приток и вытяжку воздуха, такое устройство системы позволяет добиться максимально комфортной атмосферы внутри помещения, но требует точных расчетов при проектировании и последующей настройки готовой системы.

Механическая вентиляционная система гораздо дороже и сложнее в устройстве, чем естественная. Да и в процессе эксплуатации она потребует расходов на поставку энергии и обслуживание. однако она абсолютно не зависит от плотности и температуры воздуха на улице

Кроме указанной классификации, вентсистемы можно разделять по конструкции, они могут быть канализированными или бесканальными.

К положительным сторонам конструкции относится:

Возможность совмещения с различными моделями печей и котлов.
Небольшой объем, который не загромождает пространство.
Универсальность и легкость, благодаря которым возможно внутреннее и внешнее использование.
Возможность установки конструкции без дополнительного фундамента, что облегчает и удешевляет монтаж.
Удобная конструкция, с помощью которой можно легко обойти любые препятствия, не удаляя элементы здания и не разбирая перекрытия и части крыши.
Отличная теплоизоляция, которая не дает нагреваться наружному корпусу до критических температур и обеспечивает пожарную безопасность.
Гладкая поверхность, на которую практически не оседает сажа, в результате чего канал дымохода можно чистить довольно редко.
Высокий уровень теплоизоляции предотвращает появление конденсата

Это особенно важно для оборудования с прямой вытяжкой.
Использованная для изготовления конструкций нержавеющая сталь не подвергается разрушению от высоких температур и химического воздействия.. Кроме всего выше перечисленного, сэндвич-трубы имеют привлекательный внешний вид, который будет сохраняться долгие годы

Кроме всего выше перечисленного, сэндвич-трубы имеют привлекательный внешний вид, который будет сохраняться долгие годы.

К недостаткам конструкции можно отнести только ее довольно высокую стоимость и не очень простой монтаж. Но всеми другими достоинствами такие минусы сэндвич-трубы окупаются.

Проход дымохода через стену

Монтаж сэндвич трубы, проходящей через ограждающую конструкцию, производится в определенной последовательности:

В месте, где запроектирован переход, разбирают небольшой участок и хорошо укрепляют. Это делают с целью обеспечения надежной фиксации дымохода. Для укрепления стенок используют особые элементы — их продают в специализированных магазинах. Можно пользоваться брусками.
К подготовленному отверстию прикрепляют кронштейн, снабженный полозьями, которые предназначаются для обеспечения беспрепятственного прохождения трубы через стенку.
К кронштейну прикрепляют переходник или тройник – к нему потом подсоединяют сэндвич трубы.
Сначала место расположения дымохода в стене отделывают фанерой, потом на нее прикрепляют лист асбеста, а уже поверх него укладывают отрезок оцинкованного металла. Для защиты крепежных деталей от коррозийных процессов, их покрывают лаком для обработки металлических поверхностей.

Проход трубы через дымоход без фабричного проходного узла

Можно вывести дымоход и без проходного устройства. В этом случае края отверстия в потолке также заделываются огнестойким теплоизолятором, а поверх него набиваются металлические полосы. На сэндвич, идущий от печи надевается защитная пластина из негорючего материала, в которой вырезано отверстие подходящего диаметра, а по краям просверлены дырки под крепеж. Традиционно это лист металла. Далее сэндвич пропускается в отверстие в потолке, фиксируется там при помощи каких-либо негорючих направляющих. Например, можно использовать профили для гипсокартона или что-то похожее. Главное – надежно закрепить трубу и соблюсти при этом основное правило пожарной безопасности: от края трубы до горючего материала должно быть расстояние не менее 36см.

Изготовить узел прохода через потолок можно своими руками

Важно! Устанавливая и закрепляя дымоход, учтите, что труба из-за температурного расширения изменяет свои размеры. Ее нужно закреплять так, чтобы относительно кровли она могла двигаться. Затем снизу (от потолка) труба подшивается негорючим материалом

Со стороны чердака или второго этажа образовавшиеся в разделке пустоты заполняются теплоизолятором. Требования к нему все те же: переносимость высоких температур. Самым бюджетным может быть керамзит. Собственно, на этом вывод дымоходной трубы через потолок закончен

Затем снизу (от потолка) труба подшивается негорючим материалом. Со стороны чердака или второго этажа образовавшиеся в разделке пустоты заполняются теплоизолятором. Требования к нему все те же: переносимость высоких температур. Самым бюджетным может быть керамзит. Собственно, на этом вывод дымоходной трубы через потолок закончен.

Особенности конструкции

Дымоходы сэндвич состоят из 2 труб (преимущественно изготовленных из нержавеющей стали) разного диаметра и входящих одна в другую. Пространство между элементами заполнено негорючим теплоизоляционным материалом. Чаще всего используют базальтовое волокно и минеральную вату.

Трубы дымоходной системы разных производителей могут отличаться толщиной изоляционного материала и диаметром. В остальном практически все показатели идентичны.

Кроме того, дымоходные конструкции содержат следующие элементы:

колена, которые имеют угол 90° и 45°;
флюгер;
защитный грибок;
тройник;
конус.

Комплектующие дополняет ревизия для осуществления проверки дымоходной системы. При отоплении газом грибок и флюгер не используются.

Сэндвич-конструкция имеет ряд преимуществ, таких как экономичность, пожаробезопасность, эстетичность, небольшой вес и т.д. Универсальность системы обусловлена возможностью ее установки как внутри, так и снаружи строения.

«Плюсы» сэндвич дымоходов

Преимущества сэндвич-дымоходов из нержавеющих труб:

Простая оперативная установка.
Сравнительно небольшая (если сравнивать с каменными дымоходами).
Малый вес.

Нержавейка — это металл, который не боится коррозии, имеет длительный срок службы. Температура выходящих по трубе газов имеет прямую связь от вида котла, и топлива. Этот фактор также стоит учитывать при проектировании. Чем выше температура, тем больше нагрев трубы. Приведем базовых цифры нагрева труб от разных тепловых источников:

Печь, камин 340 — 660 градусов.
Банная печь 420 — 720 градусов.
Газовый котел 125 — 210 градусов.
Котел, работающий на угле 520 — 730 градусов.

Рекомендуется помнить, что древесина может иметь повышенную пожароопасность. Если элементы из дерева находятся вблизи отопительного прибора, они могут обуглиться и вспыхнуть уже при двухсот градусов по Цельсию. Если длительное время дерево регулярно подвергается большому нагреву, оно может воспламениться уже при 175 градусов. Подобную информацию следует учитывать во время разработки проекта и расчете труб из сэндвич дымохода, рекомендуется полностью исключить вероятность возникновения воспламенения. В монтаже подобных элементов нет мелочей, по статистике до восьмидесяти процентов всех пожаров в частных домовладениях происходит неверно спроектированных дымоходов.

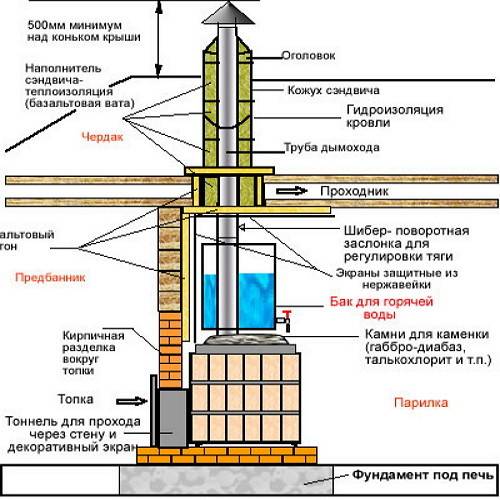

Проход через перекрытия

Перекрытия проходят с использованием так называемой разделки. В месте соприкосновения дымохода к конструкции дома необходимо установить специальное звено. Зачастую это короб с отверстием или проходной патрубок.

Размер разделки делают на 7 см больше толщины перекрытия. Ее основная задача — защитить деревянные и, следовательно, легковоспламеняемые конструкции от возгорания (детальнее: «Проход дымохода через деревянное перекрытие»). При этом разделку не нужно жестко соединять с конструкцией дома. Трубу в патрубке подбирают такой, чтобы она не имела стыков.

В перекрытии предварительно подготавливают отверстие под дымоход. Разметку удобно наносить маркером, при этом рекомендуется перепроверить несколько раз нанесенные размеры. Если труба в перекрытии размещена правильно, а параметры патрубка и нанесенной разметки точно соответствуют друг другу, то можно приступать к прорезанию отверстия.

Установка сэндвич трубы дымохода своими руками

Привет всем! В этом посте я кратко расскажу о сэндвич дымоходах и дам рекомендации по их сборке.

Сэндвич труба для дымохода

На данный момент «сэндвичи» — это самое популярное и доступное решение для оборудования системы отведения дыма.

Свое название они получили из-за трехслойной конструкции — две коаксиальные трубы, между которыми находится слой утеплителя.

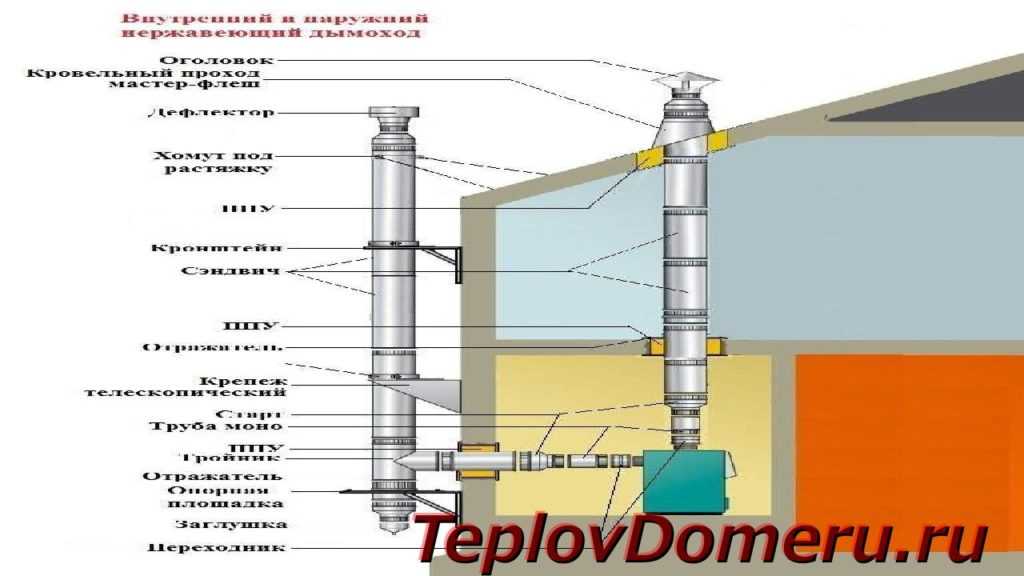

Для наглядности смотрите на рисунок ниже.

Такое строение помогает уменьшить количество конденсата и снижает (но не убирает полностью) риск возникновения пожара, так как температура наружной трубы может достигать 300 градусов по Цельсию.

Внутренняя труба может быть стальной, керамической или отсутствовать совсем (смотри ниже о вермикулитовых дымоходах).

Тройник с керамической трубой внутри

Чем утеплены сэндвич дымоходы?

Существует несколько видов используемого утеплителя, отличающихся по цене:

Каолиновая вата — самый дорогой вариант. Отличается от прочих высокими теплоизоляционными характеристиками (работает при температурах до 1200° С), устойчивостью к вибрации и малым весом.

На российском рынке дымоходов с ней мало, но кто ищет тот всегда найдет. Опознать ее очень легко по ее молочно-белому цвету.

Каолиновая вата

Техническая базальтовая вата — один из самых распространенных теплоизоляционных материалов. Используется в «сэндвичах» средней ценовой категории.

Имеет меньшую стоимость и устойчивость к высоким температурам, чем предыдущий материал.

При перегреве базальтовой ваты происходит ее спекание и усадка, что приводит к скорой замене сегмента.

Поэтому, проходя потолок или стену, не переусердствуйте с теплоизоляцией. Поверхность труба должна охлаждаться воздухом.

Техническая базальтовая вата

Вспученный вермикулит — материал изготавливается из природного минерала путем его нагрева.

В результате чего природный вермикулит становится пористым и сильно увеличивается в объеме. Он дешевле двух предыдущих, но при этом склонен к осыпанию.

Кроме того, у некоторых моделей вермикулитовых дымоходов отсутствует внутренняя труба (ее еще называют гильзой).

Это удешевляет изделие, но приводит к тому, что конденсат будет впитываться в пористый материал и увеличивать вес всей конструкции.

Вспученный вермикулит

Это значит, что при монтаже по наружной стене необходимо увеличивать количество стеновых опор.

Сталь для сэндвич дымоходов

Трубы дымохода сэндвич из нержавейки

Для изготовления труб применяют различные сорта стали, подходящие для разных условий эксплуатации:

Эмалированная сэндвич труба для дымохода

Монтаж сэндвич трубы дымохода

Прежде всего, монтаж сэндвич дымохода должен соответствовать требованиям свода правил СП 7.13130.2009 «Отопление, вентиляция, кондиционирование» и правилам пожарной безопасности. В принципе, его можно собрать и самостоятельно, но лучше будет, если вы пригласите человека с опытом проведения таких работ. Поскольку от их качества без преувеличения зависит ваша жизнь и здоровье.

Сначала, в зависимости от того, как расположена ваша котельная (или комната, если вы ставите камин или печь), вам нужно определиться со способом прокладки. Их существует два:

Через перекрытия и кровлю (на рисунке слева).
По наружной стене (на рисунке справа).

Правильный дымоход из сэндвич трубы

В первом случае вам будет необходимо установить потолочно-проходные узлы (сокращенно ППУ) для преодоления перекрытий и крышную разделку для закрытия отверстия в кровле.

Помните, что вам нужно сделать необходимые отступы от горючих материалов и деревянных стропил.

Если про это забыть, то первая же топка котла может закончиться пожаром.

Например, бани чаще всего сгорают именно по причине неправильно сделанного прохода через потолок.

В результате чего деревянный брус или доски, из которых он сделан начинают тлеть.

Учесть все эти нюансы желательно еще на стадии проектирования дома.

В ППУ без утепления засыпается сыпучий негорючий материал (производители рекомендуют использовать керамзит).

Он должен пропускать через себя воздух и тем самым охлаждать поверхность трубы. Иначе произойдет уже упомянутое выше спекание и усадка утеплителя.

Кроме этого, монтаж нужно сделать так, чтобы стыки между «сэндвичами» не попадали в перекрытие. Это тоже требование пожарной безопасности.

Для проведения дымохода через кровлю используется или разделка из нержавеющей стали, или мастер-флэш, сделанный из технического силикона.

Крышная разделка

Эти элементы подкладываются под кровлю и крепятся при помощи саморезов.

Мастер-флэш.

Во втором случае сразу от котла делается проход через стену, и далее трубы идут уже снаружи дома.

Для прохода стены делается отверстие с соблюдением тех же отступов, что и для перекрытий (можно использовать точно такой же ППУ).

С наружной стороны оно закладывается утеплителем и закрывается специальным экраном.

Монтаж дымохода из сэндвич труб через стену

Как видно на рисунке выше, вся конструкция дымохода опирается на одну деталь, которую называют монтажной площадкой.

Она крепится к стене при помощи консолей (специальных угловых креплений).

Выше через каждые 1,5-2 метра трубы устанавливается стеновой хомут со штангами. Это помогает распределить нагрузку от всей конструкции.

В самой нижней точке дымохода устанавливается заглушка с резьбовым штуцером для отвода конденсата.

Большинство людей глушат штуцер обычным шаровым краном 1/2 дюйма.

Время от времени его надо будет открывать и сливать жидкость из трубы.

Ах, да! Я забыл о том с чего надо начинать! Сама сборка дымохода начинается от котла или печи и делается снизу вверх.

В большинстве случаев первым элементом, с которого начинается дымоход является стартовый адаптер или старт-сэндвич.

Они отличаются только отсутствием или наличием раструба на одностенной половине.

Старт устанавливают на патрубок, а дальше уже идет первый «сэндвич».

При этом получается, что первая и все последующие трубы ставятся наружным раструбом вниз (сборка по дыму).

Но внутренние трубы при этом развернуты наоборот и собираются раструбами вверх (сборка по конденсату).

Такая конструкция позволяет избежать попадания внутрь дождевой воды и не мешает стекать конденсату по каналу вниз.

Стыки между трубами затягиваются при помощи обжимных хомутов соответствующего диаметра.

В определенный момент вам придется обходить трубой козырек крыши.

Делается эта нехитрая операция при помощи двух полу отводов (угол 45 или 135 градусов), между которыми вставляется короткий «сэндвич».

Далее дымоход крепится стеновым хомутом непосредственно к козырьку и идет дальше.

Дымоход через стену сэндвич трубой

После этого необходимо правильно выбрать его высоту над кровлей.

Здесь пользуются правилом, изображенным ниже на рисунке:

Размеры сэндвич трубы для дымохода

Завершается монтаж установкой дефлектора (зонта), желательно чтобы он был с защитой от ветра.

Это поможет вам стабилизировать тягу. Внешний их вид изображен ниже.

Вот и все! На словах все просто и гладко, а в жизни к сожалению не так.

Для тех, кто устал читать ниже я приведу видео инструкцию по монтажу от одного из производителей. Смотрите и учитесь!

Сборка дымохода из сэндвич трубы: видео инструкция

Обещаю, что когда-нибудь обязательно открою свой канал на Youtube и буду ссылаться в статьях только на то, что снял сам.

Но, а пока приходится выискивать более или менее вменяемые видео у других.

Еще одно видео с прокладкой дымохода через перекрытия и крышу. Тоже советую его вам посмотреть

На этом я с вами попрощаюсь! Жду ваших вопросов и комментариев к статье!

Идеальный домашний рецепт McRib (сэндвич с копчеными ребрышками)

Дж. Кенджи Лопес-Альт

Кулинарный консультант

Кенджи — бывший кулинарный директор Serious Eats, а в настоящее время — кулинарный консультант сайта. Он также является обозревателем продуктов питания в New York Times и автором книги The Food Lab: Better Home Cooking Through Science.

Узнайте о Serious Eats’
Редакционный процесс

Обновлено 06 апреля 2021 г.

Фото и видео: J. Kenji López-Alt

Отойди, McRib Sandwich: Ribby McRibface только что украл твою славу

Почему это работает

Приготовление собственного соуса для барбекю, намазки, солений и булочек дает гораздо лучший вкус, чем использование продуктов, купленных в магазине.
Натирание ребер перед копчением поможет им сохранить больше влаги.
Измельчение копченого ребрышка вместе с соленой свиной лопаткой позволяет получить котлеты со встроенным ароматом копчения.
Приготовление котлет на гриле усиливает аромат дыма.

McDonald’s McRib — это редко доступный бутерброд со свининой и соусом для барбекю, который стал культовым. Моя цель? Возьмите все, что нам нравится в McRib, и увеличьте его до 11, начав с нуля, используя несколько высококачественных ингредиентов и много хорошей техники.

Это не простой рецепт для выходного дня. Это проект. Тебе понадобится целое воскресенье, чтобы провернуть это. Вы собираетесь готовить в помещении и на улице. Вы, вероятно, собираетесь стряхнуть пыль с нескольких предметов оборудования из своего шкафа. Но я обещаю вам, что воскресенье будет веселым, и ваша семья будет любить вас вечно.

Отойди, McRib Sandwich: Рибби McRibface из Food Lab просто украл твою славу

Active:
5 часов

Итого:
11 часов

Порции:
8 порций

Оцените и прокомментируйте

2 корзины (2 фунта; 900 г) ребрышек спинки
1 рецепт Легкий универсальный соус для барбекю и приправа (см. примечание)
1 1/2 фунта (700 г) бескостной свиной лопатки, нарезанной кубиками по 1 дюйму
12 г кошерной соли (около 1/2 унции; 1 столовая ложка)
2 г сахара (около 1/2 унции; 1 столовая ложка
1 рецепт Булочки Cemita (см. примечание)
1 рецепт Быстрых огурцов с укропом (см. примечание)
1 белая луковица, тонко нарезанная

Положите ребра костью вверх на разделочную доску. С помощью бумажных полотенец снимите с костей прозрачную мембрану. Он должен легко отделиться одной большой полосой (для справки смотрите фото). Обильно натрите ребра на всех поверхностях приправой для барбекю, затем разделите их на части по 4–5 ребер острым поварским ножом или ножом для обвалки. Переложите в закрытый контейнер и поставьте в холодильник минимум на 4 часа, а то и на ночь.
Тем временем смешайте свиную лопатку, соль и сахар в большой миске и перемешайте. Переложите в пакет с застежкой-молнией и поставьте в холодильник минимум на 4 часа, а то и на ночь.
Зажгите 1/3 дымохода, заполненного древесным углем. Когда весь уголь загорится и покроется серой золой, высыпьте и разложите угли на одной стороне решетки для угля. Поместите несколько деревянных щепок прямо поверх древесного угля, установите решетку гриля на место и разложите ребрышки костью вниз на более прохладной стороне гриля. Накройте крышкой, отрегулировав крышку так, чтобы вентиляционные отверстия находились над ребрами.
Готовьте, регулируя верхние и нижние вентиляционные отверстия для поддержания температуры в диапазоне от 225 до 275°F (от 108 до 135°C), добавляя по мере необходимости больше углей и добавляя щепку каждые 45 минут, пока ребра не будут слегка изгибаться, когда вы их поднимаете. и оказывают лишь небольшое сопротивление, когда зубочистка вставляется между костями, всего около 4 часов.
Смазать ребрышки соусом барбекю, накрыть крышкой и продолжать готовить еще 10 минут. Повторите с еще 2 слоями соуса, затем переложите на разделочную доску.
Когда он достаточно остынет, чтобы его можно было взять в руки, отделите кости от ребер и выбросьте. Грубо нарезать мясо. Выложите на большую тарелку в один слой и поставьте в холодильник до полного застывания, примерно на 2 часа.
Когда реберное мясо охладится, смешайте 1/4 реберного мяса с 1/4 свиной лопатки в чаше кухонного комбайна, убедившись, что оставшееся мясо хорошо охлаждено в холодильнике. Пульсируйте, пока не будет достигнут грубый помол, около 12 коротких импульсов (см. фото для справки). Переложите в большую миску и повторите то же самое с оставшимися 3 партиями ребер и лопатки.
Застелите 2 противня на четверть листа или 1 противень на половину листа пергаментной бумагой. Равномерно распределите мясную смесь между 2 противнями с четвертью листа или распределите по половинному противню. Накройте смесь пергаментной бумагой, затем руками распределите смесь, чтобы сформировать два квадрата размером 9 на 9 дюймов (или один прямоугольник размером 9 на 18 дюймов в половинном противне).
Выложите мясо и пергамент на разделочную доску. С помощью острого поварского ножа нарежьте отдельные котлеты размером 4 1/2 на 4 1/2 дюйма каждая. Пирожки можно складывать стопкой с неповрежденной пергаментной бумагой и хранить в холодильнике до 3 дней или в пакете для заморозки в морозильной камере в течение нескольких месяцев. Если замораживаете, готовьте прямо из замороженного.
Зажгите 1 дымоход, полный древесного угля. Когда весь уголь загорится и покроется серой золой, высыпьте и разложите угли на одной стороне решетки для угля. Установите решетку гриля на место, накройте гриль и дайте прогреться в течение 5 минут. В качестве альтернативы установите половину горелок на газовом гриле на самый высокий уровень нагрева, накройте крышкой и прогрейте в течение 10 минут. Очистите и смажьте маслом решетку для гриля.
Снимите пергаментную бумагу и положите котлеты прямо на горячую сторону гриля. Посыпать большим количеством специй. Готовьте, время от времени переворачивая и перекладывая котлеты на более холодную сторону, если они начинают чрезмерно разгораться, пока они не подрумянятся снаружи. Смажьте котлеты соусом барбекю, накройте крышкой и готовьте, пока соус барбекю не превратится в лакированную глазурь. Разрежьте булочки и поджарьте срезанные стороны на гриле до золотистого цвета.
Сделайте бутерброды, положив по котлете на каждую нижнюю половинку булочки, смазав соусом и посыпав маринованными огурцами и луком. Закрыть бутерброды и подавать.

Специальное оборудование

Гриль или коптильня; 12 унций гикори или куски дерева мескитового дерева; кухонный комбайн; 2 лотка для четверти листов или 1 лоток для половины листов; пергамент

Примечания

Вместо предложенных рецептов вы можете использовать свой любимый купленный в магазине или домашний соус для барбекю, намазку, соленые огурцы и булочки, если хотите. Если вы делаете свои собственные булочки, следуйте рецепту булочек Cemita, опуская семена кунжута и разделяя тесто на 8 булочек вместо 6 перед выпечкой. Ребрышки также можно приготовить су-вид вместо 100% на гриле. Для ребрышек sous vide следуйте рецепту до конца шага 2. Вместо шагов 3, 4 и 5 выполните шаги 4, 5, 6 и 10 в этом рецепте, исключив жидкий дым, затем продолжите, начиная с шага 6. в этом рецепте.

Этот рецепт появляется в

Отойдите в сторону, сэндвич McRib: Ribby McRibface от Food Lab просто украл вашу славу

Идеи реконструкции камина с использованием Peel and Stick Tile

Идеи реконструкции камина с использованием Peel and Stick Plain

9000 9000

9000 9000 9000 9000 9000

. мне. Но в свою защиту, я так нерешителен. Так так так так так нерешительно. То, как мне удалось определиться с тремя именами для своих детей, само по себе удивительно.

Не то чтобы я совсем ненавидел камин из охотничьей зелени, который был там, когда мы переехали, но это меня больше отвлекало. Это было первое, на что я обратил внимание в нашей гостиной.

(Этот пост содержит партнерские ссылки. Вы можете увидеть мое полное раскрытие здесь )

У меня было так много идей с этим камином, но я просто не мог понять, что я хотел сделать. Хотел ли я просто покрасить существующую плитку и закончить? Хотел ли я нанять кого-нибудь, чтобы он сломал его и заменил настоящим мрамором? Хотел ли я попробовать это сам? (Это было большое жирное нет). Хотел ли я превратить его в каменный камин? Хотел ли я попробовать трафарет поверх него?

Хотел ли я выглядеть современно? Хотел ли я традиционный вид? Хотел ли я выглядеть современно?

И тут я нашла… именно то, что мне было нужно…

Повторюсь… Термостойкая плитка, устойчивая к отслаиванию и приклеиванию. Слово « термостойкий » в описании заставило мое сердце биться чаще и стало лучшей частью всего этого преобразования. Раньше для этого проекта я рассматривал плитку с кожурой и палкой, но боялся, что подложка расплавится, как нарезанный сыр в бутерброде с сыром на гриле, на моей плитке. А вот термостойкость меня поразила. Я знал, что это будет самый простой способ преобразить мой камин.

Я нажал «добавить в корзину», а остальное стало историей

Но сначала, а раньше. Эту фотографию я нашел в своем телефоне вскоре после того, как мы въехали. ?

Я люблю, когда хорошие идеи и самодельные проекты воплощаются в жизнь.

Переделка камина своими руками: бюджетный ремонт старого камина

Как приклеить плитку к камину

Отказ от ответственности…

Я не профессионал. Я понятия не имею, действительно ли эти термостойкие плитки не будут плавиться, как сыр в бутерброде с сыром на гриле. Наш камин газовый, и пламя хорошо контролируется, и мы держим стеклянную дверцу закрытой, когда горит огонь. Мы также используем наш камин, может быть, три раза в год. Но в следующий раз, когда мы воспользуемся камином, я буду сидеть рядом с ним с огнетушителем… а потом вернусь и доложу, что произошло. Вот что делают хорошие блоггеры..

Можно ли использовать плитку для облицовки камина??

**ОБНОВЛЕНИЕ!! Хорошие новости… Я так рад сообщить вам, что у нас было много огня в нашем камине, и пока все хорошо! Плитки нагрелись, но они все еще приклеены к моему камину без повреждений плитки.

****

Много лет назад я купил образец другой марки плитки для отделки фартука, и, хотя она была красивой, она была определенно более хрупкой, чем та, которую я использовал для нашего камина. Этот материал довольно крепкий и толстый.

Из этого вытекают последствия… Вырезать оказалось немного сложнее, чем я надеялся, а узор «елочка» оказался немного сложнее. Но это того стоило.

Вот несколько моих советов, если вы когда-нибудь решите использовать эти плитки. Помните, что это всего лишь сверхмощные наклейки.

(Некоторые из этих фотографий были сделаны быстро на мой iphone, когда я пытался реализовать этот проект, поэтому некоторые снимки не самого лучшего качества. )

Вот как плитки выглядят прямо из упаковки. Где-то есть видео на YouTube, показывающее, как их установить, но оно было не самым полезным.

– Тщательно очистите поверхность перед их нанесением .

Я просто использовал мыло и воду, но если бы я был хорошим мастером, я бы вместо этого использовал TSP.

-Найдите себе хорошие ножницы.

На самом деле я использовал свои ножницы для ткани, так как они острее, но для этого проекта подойдет новая пара. Сильная бритва или нож для коробок просто не работали для меня. Бритва стирала края там, где я резал, независимо от того, с какой стороны я пытался резать. Возможно, это была ошибка оператора, но в любом случае ножницы станут вашим лучшим другом.

Вот что бритва сделала с моей плиткой

Недавно я помог другу с ее камином, используя именно эти плитки, и я использовал мощный резак для бумаги, и это была лучшая идея, чем ножницы.

— Уровень и коврик для резки могут помочь

Как я уже сказал, узор «елочка» было немного сложно выровнять, и на нашем камине ничего не было ровно. Ну, по крайней мере, это то, что я продолжал твердить себе. Я использовал маркер для сухого стирания, чтобы провести линию там, где мне нужно было отрезать. После того, как я сделал надрез, я сразу же вытер маркер. Возможно, вам придется использовать немного смазки для локтей. Но я бы сначала проверил область. Один маркер для сухого стирания оказался более упрямым, чем другой.

Да, вы также можете нарисовать свою линию на обратной стороне плитки, и, оглядываясь назад, я должен был это сделать, но это было мое первое родео.

Еще один простой способ разрезать плитку — использовать резак для бумаги. На самом деле я использовал резак для бумаги, когда помогал другу с ее камином, и это было намного проще, чем ножницы.

-Это не будет идеально

Просто знай это. Я не профессионал и никогда не делал ничего подобного раньше. Если вы подойдете близко и лично, вы увидите ошибки. А поскольку на моей каминной полке все было неровно, и поскольку я был уверен, что делаю что-то не так, мне пришлось добавить немного отделки на мою каминную полку, чтобы скрыть некоторые ошибки. И некоторые ошибки были больше, чем другие (Oopsie daises)

Вы также можете использовать немного герметика, как при работе с настоящей плиткой, но мне нужно было больше, чем просто герметик. Я обрезал свою отделку по размеру, а затем использовал столярный клей, чтобы приклеить ее к каминной полке.

Это похоже на волшебство

Этот проект того стоил. Это идеально? Нисколько. Стало лучше, чем было раньше? 100% да… и это все, что меня волнует. Останутся ли эти плитки навсегда? Я не уверен, но мы узнаем.

Красивый камин не должен стоить вам много денег… нужна всего одна отличная идея… и я действительно думаю, что с этим обновлением я дал этому камину новую жизнь.

(я также нарисовал плитку пола, чтобы выглядеть как мрамор. Вы можете прочитать об этом посте здесь)

Каминный мантел. мой камин, как я с остальной частью камина. Я долго боролся с этой каминной полкой, и с того дня, как мы переехали, по многим причинам. Я думаю, что оригинальная зеленая плитка отвлекала меня от любви ко всему, что я ставил на каминную полку. Как только я покрыл оригинальную плитку, я точно знал, что я хочу в качестве дизайна своего камина. Я хотел нейтральные цвета с вкраплениями черного.

Я пытаюсь использовать принцип «меньше значит больше движения» в своем домашнем декоре. Одно большое зеркало и два бра — это все, что мне действительно нужно. Я также покрасил каминную полку белой краской, чтобы немного ее очистить.

Зеркало//Бра

Зеркало потрясающее. Он огромный и такой доступный. Рама выполнена из резины, что может показаться странным, но на самом деле это гениально. Благодаря этому зеркало не тяжелое, а резина не дает ему скользить по моей каминной полке.

Я планирую вскоре повесить зеркало на каминную полку, но мне нужно подкрепление… мой папа. Два невысоких итальянца лучше, чем один, когда дело доходит до подвешивания больших предметов.

Бра, пожалуй, самая любимая вещь на моей каминной полке. Почему, ну почему я так долго ждал, чтобы добавить их к моей каминной полке?? Они не привязаны к моей стене. Я только что применил трюк с магическим светом, которому научился в «Гнездовании с благодатью». Я сделал что-то похожее на бра у себя в прихожей. Однако на этот раз мне пришлось использовать беспламенные свечи. Огни шайбы были слишком большими, чтобы сидеть ровно на свету.

В настоящее время у меня в фонарях есть эти свечи, но я планирую заменить их на перезаряжаемые.
