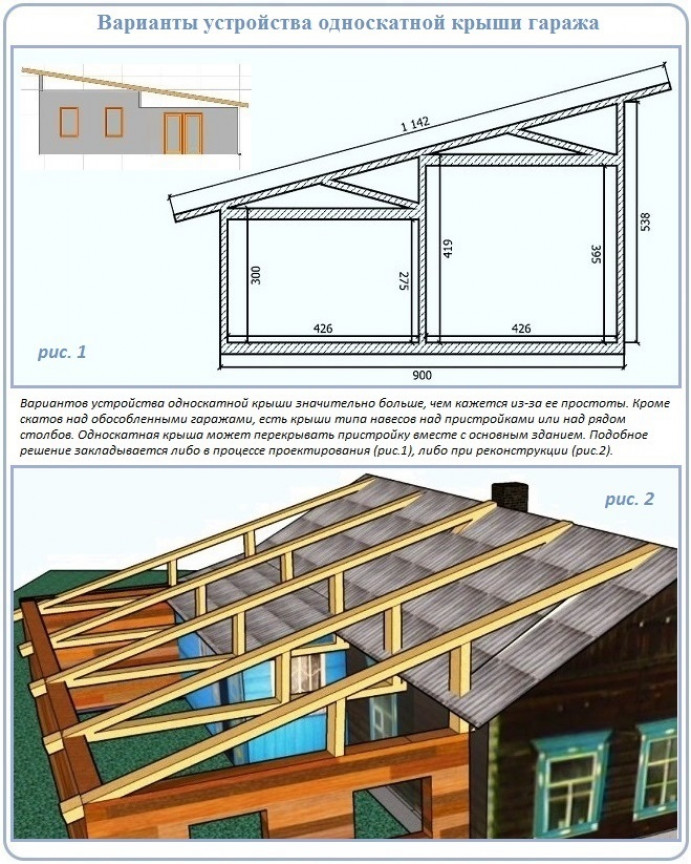

Односкатная крыша своими руками – чертежи и схемы

Схема односкатной крыши уже публиковалась в рубрике «Кровля» с пометкой «Односкатная крыша своими руками чертежи и схемы». Сейчас мы дополняем этот материал новыми чертежами и схемами, которые помогут вам точнее выполнить кровельные работы.

Кроме того, что здесь есть рисунки для работ по дому, выкладываем еще чертеж сарая с односкатной крышей и чертеж односкатной крыши беседки, которая может быть установлена на придомовой территории.

Ниже публикуемых изображений вы сможете прочитать комментарии и общие материалы по данному типу кровли.

Как видите, особых отличий в самой стропильной системе нет, единственное, если под кровлей дома с одним скатом вы захотите делать жилое помещение, то вам придется угол наклона кровли делать 45 градусов к горизонтали.

Стропильная система односкатной крыши СХЕМА для дома:

Стропильная система односкатной крыши СХЕМА для сарая или бани:

Схема односкатной крыши беседки:

Чертеж сарая с односкатной крышей (боковая проекция):

Важней всего – «роза ветров»

Когда говорят о загородном доме, коттедже или даже обычной городской квартире в многоэтажке, часто употребляют выражение: главное, что есть крыша над головой. Это то, что подразумевается само собой, но существенным моментом в этом едва ли не основном элементе конструкции здания, является ее надежность. Именно этот момент должен быть определяющим, когда речь заходит об обустройстве крыши.

В выборе среди разных видов такого покрытия, для многих определяющим является ценовой фактор, наличие финансовых ресурсов, материалов, но не менее важен и погодный фактор в данной конкретной местности.

При обустройстве односкатной крыши особенно важна так называемая «роза ветров», т.е. основное преимущественное направление ветра. Особенностью такого вида асимметрической кровли является то, что одна стена дома будет ниже другой — противоположной.

Если позволяет расположение здания или этот фактор был учтен изначально на стадии проектирования, то можно приступать к расчету количества необходимых материалов и вспомнить школьные уроки с тригонометрии (синусы и косинусы). Тригонометрия вам понадобится, чтобы выполнить, например, чистовой чертеж сарая с односкатной крышей или чертеж односкатной крыши беседки, например.

Выбираем материал для кровли

Прежде всего, следует определиться с выбором материала для крыши, воспользовавшись для этого «Строительными нормами и правилами», в нашем случае — СНиП II-26-76.

Итак, выбрав шифер, ондулин, металлочерепицу, металлический профнастил, специалисты рекомендуют использовать угол наклона больше 12 градусов. Допускается наклон от 6 до 12 градусов, но тогда стоит дополнительно герметизировать горизонтальные и вертикальные стыки между листами.

Керамическая и цементно-песчаная черепицы потребуют угла не меньше 10 градусов, гибкая битумная – 12-ти. Для металлических листов (стальных, оцинкованных, медных и прочих) подойдет наклон не меньше, чем 17 градусов.

Плитки из асбестоцемента или сланца нуждаются в еще большем наклоне – не меньше 27 градусов. Подытоживая наведенные цифры, оптимальным может считаться угол наклона в 20-30 градусов.

Тогда можно не переживать, что обильный снегопад продавит кровлю, из-за затяжных дождей вода будет затекать между стыками, а сильный ветер сдует ее, что вполне возможно, когда наклон крыши будет более 30 градусов.

Укрепляем узлы и стропила

Определившись с материалом покрытия и вспомнив уроки геометрии, просчитывается перепад высоты между противоположными стенами. Поняв, как будет обустраиваться односкатная крыша своими руками, чертежи надо делать до того, как вы начинаете работы, а никак не во время их.

На верхней части несущей стены будет крепиться задающий тон всей конструкции мауэрлатный брус. Его сечение должно быть не менее 100х100 мм.

Его следует предварительно пропитать антисептическим средством, а от кирпича или бетона несущей стены гидроизолировать полосой рубероида или толи. Брус должен быть выставлен строго горизонтально, поэтому к этому процессу необходимо подойти ответственно и не торопясь.

Стоит сначала «наживить» анкерные болты, проверить уровнем горизонтальность, а потом уже укрепить окончательно, через каждые метр-полтора, вкрутив крепежные болты.

В качестве стропил используют доску размером 50х100 мм, длина которой должна быть немногим больше, чем сам пролет. Как правило, 30-50 сантиметров – достаточно. Доску также обрабатывают антисептиком. Для того чтобы надежно закрепить стропила, в мауэрлатном брусе делают пазы и установив в них несущую продольную доску, прибивают ее гвоздями.

Чтобы выдержать одинаковый наклон по всей ширине крыши, стоит сначала установить крайние стропила и протянуть между ними леску – маленькая хитрость, которая значительно упростит работу.

Когда длина пролета между несущими стенами больше 4,5 метров, их стоит дополнительно укрепить дополнительными опорами посредине или треугольными подпорками вдоль стен. Проверяют прочность всей конструкции также просто. Стропила не должны прогибаться под весом взрослого мужчины (70-80 кг).

Обрешетка, гидроизоляция, утепление

Дальше делают обрешетку, используя бруски 50х50 мм, которые крепят поперек стропил. Следующий шаг – гидроизоляция и утепление крыши. Для первого служит пароизоляционная пленка, а для утепления предпочитают использовать стекловату или стекловолокно.

Стоит отдельно оговорить, что приведенные типоразмеры несущих конструкций могут быть и иными, все зависит от наклона ската и используемого кровельного материала. Так, мауэрлатный брус может быть и толще, а расстояние между стропилами – меньше. Например, разные чертежи сараев с односкатной крышей дают разные сечения пиломатериалов для стропильной системы.

Преимущества и недостатки односкатной крыши

К преимуществам односкатной крыши относится относительно меньшее количество материалов, необходимых для ее обустройства. Относительная легкость ее монтажа – также импонирует многим, поскольку при определенной сноровке и наличии некоторых навыков, ее можно осуществить самостоятельно, в крайнем случае, воспользовавшись помощью друзей.

Такие крыши более теплые, поскольку площадь для проникновения холодного воздуха в этом случае значительно меньше. Ремонт односкатной кровли, если он понадобится, также просто и легко сделать.

К основным недостаткам односкатных крыш относят не особо эффективное использование чердачного пространства. Что касается эстетических аспектов, то дом с односкатной кровлей будет смотреться даже оригинально.

Она привнесет своеобразную изюминку во всю конструкцию всякого здания, будь это жилой дом, гараж или другие подсобные помещения.

Если все рассчитать грамотно и выполнить все инструкции, предъявляемые к ее монтажу, односкатная крыша прослужит верой и правдой не один десяток лет.

Односкатная крыша своими руками + чертежи и фото

Содержание

  • Выбираем правильный угол наклона кровли
  • Односкатная крыша своими руками пошагово
    • Монтаж стропильной системы
    • Кровельный мауэрлат
    • Дополнительные советы
    • Установка стропил
    • Выбор кровельного материала
    • Монтаж обрешетки
    • Утепление кровли
  • Вывод

Если в процессе постройки дома вы задумываетесь о том, как правильно и интересно сделать кровлю, то у вас есть два распространенных варианта – это односкатная и двускатная форма кровли. Хотя двускатная крыша пользуется большой популярностью, она достаточно сложная и для ее сооружения потребуется немало времен. Односкатная форма кровли приобретает все большую популярность, благодаря необычному виду и простоте установки.

Поэтому в этой статье мы рассмотрим устройство односкатной крыши, как правильно подобрать материалы для кровли, как утеплить данную часть, и как сделать работу своими руками. А чтобы односкатная крыша своими руками получилась правильной, мы предоставим чертежи и фото.

Выбираем правильный угол наклона кровли

Односкатные крыши довольно простые, их легко сооружать, но, главное, заранее все продумать. Угол наклона кровли можно определить в зависимости от снеговой, ветровой нагрузки и климатических условий вашей местности. Кроме того, важно учесть, что каждый материал для обшивки односкатной кровли имеет свой минимальный рекомендованный угол наклона. Рассмотрим некоторые из них:

  1. Шифер и ондулин – минимум 6 градусов.
  2. Керамическая или цементно-песчаная черепица – минимум 10 градусов.
  3. Битумная черепица – минимум 12 градусов.
  4. Металлочерепица – минимум 6 градусов.
  5. Асбестоцементные плиты –минимум 27 градусов.
  6. Медные, оцинкованные или цинк-титановые листы – минимум 17 градусов.
  7. Профнастил – минимум 6 градусов.

В том случае, когда минимальный угол наклона кровли больше рекомендованного, никаких проблем не будет, если меньше – необходимо переделать его, чтобы получить рекомендуемые показатели. Когда вы не будете придерживаться технологии монтажа кровли и кровельного материала, то она может не только начать течь на стыках, но и при выпадении большого количества снега просто деформируется. Самый оптимальный угол наклона кровли – около 20°. Но перед началом работ лучше подсчитать тот угол, который подойдет к вашей местности. Кроме того, при покупке уточняйте данную информацию у консультантов, так как производители иногда указывают другие цифры наклона кровли. Бывает такое, что производители могут указать уклон в 14°, хотя ГОСТ по минимальному углу наклона данного материала равен около 6°.

Совет! При уклоне кровли меньше 12°, все стыки кровельного материала следует промазать специальным составом, который не допустит протекание односкатной кровли. Для этого можно воспользоваться битумной мастикой или же кровельным герметиком.

Очень важно составить чертежи, благодаря которым можно будет выбрать угол наклона кровли и сделать правильные расчеты. Если вы строите новый дом или сельхозпостройку, на который планируете устанавливать односкатную крышу, то одну из стен нужно поднять выше. Для правильного расчета можно использовать формулы прямоугольного треугольника. Примите во внимание, что при расчете не учитывается длина свесов кровли. Они нужны для защиты стен строения от снега и дождя. Минимальный размер свеса должен быть как минимум 20 см. В любом случае он не должен выделяться на общем фоне и гармонично смотреться с крышей.

Совет! Существует множество дизайнерских программ, при помощи которых можно посмотреть свою задумку в 3D измерении. Данные программы помогут вам решить, какой свес кровли подойдет лучше и наглядно покажет ваш дом на мониторе.

Односкатная крыша своими руками пошагово

Монтаж стропильной системы

Устройство односкатной крыши начинается со сборки стропильной системы. Это основной каркас кровли, на который и будет установлен кровельный материал. Для работы вам понадобится:

  • брус 100×100 мм или 150×150 мм;
  • гвозди;
  • укладочные доски, толщиной как минимум 50 мм;
  • теплоизоляционные и гидроизоляционные материалы;
  • рулетка, степлер, строительный уровень;
  • стамеска, топор, кровельный молоток;
  • пила, нож, шуруповерт.

Выбор стропильной системы для крыши, полностью зависит от размера постройки и кровельного материала. Кроме того, учитывайте из чего сделаны стены. В качестве опор для стропил, всегда служит мауэрлат.

Кровельный мауэрлат

Мауэрлат – это брус, уложенный сверху по всему периметру стены. Он играет роль нижней опоры для стропил. Если для вашей постройки используется металлический каркас стропил, то мауэрлат делается из швеллера или другого металлического материала. Данный элемент связывает кровлю со стенами и распределяет нагрузку на всю их площадь. При установке кровельного мауэрлата обязательно под низ стелиться водонепроницаемый материал (гидроизоляция). Часто для этого используют рубероид, который укладывают в несколько слоев. Если этого не сделать, древесина начнет гнить, а металл со временем покроется ржавчиной. Важно связать каждое звено с двумя соседними, которое в совокупности со стропилами превратится в достаточно надежную конструкцию.

Дополнительные советы

Для того чтобы понять, как сделать односкатную крышу, важно принять во внимание то, какую постройку вы кроете. Например, если это сарай, хозблок или гараж – то для такой постройки не требуются слишком большие балки. Если ширина здания достигает до 6 метров, использовать односкатную кровлю выгодно. Все дело в том, что конструкция достаточно простая и не требует использования подпорок или прогонов. Благодаря этому вы сможете сэкономить свои силы, время и средства. Если здание до 5,5 м, можно использовать балки от 50 до 150 мм. Если до 4 метров – от 50 до 100 мм. Но в любом случае, учитывайте погодные условия в конкретно вашем регионе. Кроме того, если угол наклона кровли небольшой, экономить на балках не стоит. Ведь в противном случае из-за снега кровля может просто- напросто прогнуться и деформироваться.

Для конструкции односкатной кровли до 4,5 м, между стенами каркас достаточно простой. Он состоит из двух бревен мауэрлата, которые закрепляются на стенах, и стропильных балок, опирающихся на мауэрлат.

Для конструкции односкатной кровли до 6 м, между стенами дополнительно нужен лежень и подстропильная нога, упирающаяся в балку посередине.

Для конструкции односкатной кровли от 6 м, было бы хорошо, если внутри была еще одна несущая стена, на которую можно будет опереть стойки.

Для конструкции односкатной кровли больше 12 м, стропильная конструкция будет намного сложнее из-за наличия дополнительных подстропильных ног. Если по бокам требуется дорастить балки, для этого нужно использовать древесину такого же сечения. Для надежности важно закрепить по бокам две деревянные накладки, длина которых минимум 60 см.

Для того чтобы стропильный брус прикрепить к мауэрлату, необходимо в стропилине сделать вырез, которым он упрется в мауэрлат. Если вы не хотите заморачиваться с каждой стропилиной, создайте шаблон, по которому будете делать необходимый вырез во всех брусках.

Совет! Если вы делаете каркас кровли на деревянном доме, то жесткое крепление стропил к мауэрлату производить нельзя. Это связано с тем, что большинство данных построек проседают. Впоследствии конструкция может перекоситься. Поэтому для таких строений используют крепления, которые в народе называют «скользячки». Они представляют собой уголки, которые крепятся к мауэрлату и подвижно связанных металлических полос, прикрепленных к стропилам. «Скользячки» фиксируются по две на стропильную ногу.

Установка стропил

Установка стропил проходит следующим образом: крепим стропильные балки к мауэрлату. Промежуточное расстояние следует определить в зависимости от выбранного кровельного материала. Обычно это от 50 до 80 см. Для крепления вам понадобятся анкера или большие гвозди. Укладывать стропилину нужно торцом кверху или, другими словами, «на ребро».

Важно внимательно следить за углом наклона каждой стропильной доски. Если это выпустить из внимания, будет трудно потом выставить ровную поверхность для укладки кровельного материала. Чтобы упростить себе работу, установите первую и последнюю балку и натяните леску. Это послужит ориентиром и существенно упростит вашу работу.

Совет! Если все стены постройки ровные, и вы не хотите взводить одну из стен выше, то выход есть. Стропильные фермы сэкономят вам как деньги, так и силы. Фермы можно купить готовыми или сделать своими руками. Для гаража или сарая, в качестве материала подойдет древесина. Для жилого помещения лучше использовать металл.

Выбор кровельного материала

При выборе кровельного материала важно учесть тип постройки. Например, если это строение сарайного типа – то можно выбрать не слишком дорогой кровельный материал. Если же это жилой дом – то нужно выбрать долговечный, эстетически красивый кровельный материал, который будет обладать хорошей звукоизоляцией. Ниже поданы наиболее распространенные материалы для устройства кровли:

  1. Рубероид. Это недорогой материал, состоящий из пропитанного битумом картона, покрытого специальной защитной посыпкой. В минусы входит недолговечность и боязнь повышенных температур. Кроме того, материал легковоспламеняемый.
  2. Шифер. Также недорогое покрытие для кровли, в состав которого входят асбестовые волокна. Из плюсов можно отметить простоту в установке, неплохая прочность и огнеупорность.
  3. Мягкая кровля. Отличнейший материал для жилых помещений. Долговечное покрытие, не боящиеся УФ излучения и обладающее звукоизоляционными свойствами. Мягкое покрытие материала глушит все звуки падающего дождя или града.
  4. Ондулин. Из плюсов небольшой вес, шумоизоляция и небольшая стоимость. Из минусов то, что покрытие недолговечное, боящиеся повышенных температур.
  5. Металлочерепица. Представляют собой оцинкованные листы, покрытые полимерным составом. Данная кровля не боится коррозии и ультрафиолета. Благодаря наличию профиля, обладает хорошей прочностью. Из минусов – чрезмерная шумность. Материал довольно часто используют для покрытия жилых домов.
  6. Профлист. Материал представляет собой оцинкованные листы, покрытые полимерным слоем. Благодаря волнистости не только повышается жесткость и прочность – но и упрощается процесс стыкования. Обладает долгим сроком эксплуатации. Из минусов – повышенная шумность, так как материал металлический.

Все что от вас требуется – взвесить все за и против, определиться с бюджетом и выбрать подходящий материал для себя. После чего можно начинать устройство односкатной крыши.

Монтаж обрешетки

К установке обрешетки следует серьезно отнестись – ведь именно на нее будет крепиться как гидроизоляция, так и кровельный материал с утеплителем. Шаг обрешетки напрямую зависит от выбранного вами кровельного материала. Доски крепим к стропилам при помощи гвоздей. При установке на жилое помещение, желательно обработать древесину специальными пропитками. Они защитят дерево от гниения, паразитов и сделают материал огнеустойчивым. Если в качестве кровельного материала выступает рубероид или мягкая кровля, то нужно установить сплошную обрешетку, но важно оставлять зазоры для циркуляции ветра в 2–3 мм между досками.

Очень важно как можно лучше выровнять основание под кровельный материал. В противном случае кровля будет неровная и возможны даже потеки. Кроме того, при установке кровельного покрытия важно придерживаться технологии, рекомендуемой производителем.

Утепление кровли

Для жилого помещения крышу лучше утеплить. Процесс утепления производится в следующем порядке:

  1. Степлером крепим гидроизоляцию.
  2. Устанавливаем утеплитель.
  3. Набиваем контробрешетку.
  4. Устанавливаем паробарьер.

Наиболее распространенный материал для утепления – это минеральная вата или пенопласт. Обычно для кровли хватает 10 см слоя, но для каждого региона информацию следует уточнять. Ниже приводится схема правильного утепления.

Вывод

Как мы увидели из этой статьи, односкатная форма крыши отлично подойдет как для гаража или сарая, так и для крыши частных домов. Не забывайте делать осмотр уже сделанной поверхности на наличие повреждений. Кроме того, важен своевременный ремонт и при правильно выбранном материале и выполнении технологии, отличный результат вам обеспечен!

  • Виды крыш частных домов

  • Как правильно крыть крышу шифером

  • Как крыть крышу профнастилом своими руками

  • Устройство кровельного пирога под профнастил

Как спланировать и построить односкатную крышу

Как спланировать и построить односкатную крышу

  1. Angi
  2. Центр решений
  3. Кровля

Фото: Westend61 / Adobe Stock

Если у вас есть инструменты и время, у нас есть ваша спина

Получите предложения от до 3 профессионалов!

Введите почтовый индекс ниже и найдите лучших профессионалов рядом с вами.

Если вам нужно безопасное сухое место для ваших инструментов или место для хранения игрушек на открытом воздухе, навес может предоставить вам необходимое убежище. Но каждый сарай нуждается в прочной крыше, чтобы обеспечить эту защиту. Знание того, как построить односкатную крышу, необходимо, если вы планируете построить новый сарай или заменить поврежденную односкатную крышу. Но прежде чем приступить к этому проекту «сделай сам», важно заранее спланировать и знать, какой тип навеса на крыше вы хотите построить. Читайте дальше, чтобы узнать, как построить односкатную крышу от начала до конца.

Типы односкатных крыш

Фото: oceane2508 / Adobe Stock

Односкатная крыша — это больше, чем кажется на первый взгляд. Крыша должна выдерживать ветер, бурю и снег. Для этого он должен иметь правильное сочетание кровельных материалов, крутизны, подстилающего слоя и формы. Форма крыши вашего сарая часто больше связана с функциональностью, чем с внешним видом. Вот посмотрите на различные типы односкатных крыш.

Двускатная крыша

Двускатная крыша является наиболее популярным видом односкатной крыши. Он состоит из двух равных склонов, которые встречаются посередине и образуют хребет или вершину. Открытые треугольные концы сарая являются фронтонами.

Односкатная крыша

Односкатная крыша представляет собой крышу с одним скатом, которая простирается от одной высокой стены на одной стороне сарая до другой, более низкой стороны. Односкатная крыша — это общий термин, который относится либо к крыше с уклоном более 45 градусов, либо к односкатной крыше, которая не такая крутая.

Вальмовая крыша

Вальмовая крыша известна как популярная особенность амбаров. Подобно двускатной крыше, они имеют равные плоскости с обеих сторон. Однако вальмовая крыша содержит дополнительный, более крутой скат под фронтонной частью крыши.

Крыша из солончака

Крыша из солончака похожа на двускатную, за исключением того, что одна плоскость крыши значительно длиннее другой и опирается на более короткую стену, чем противоположная.

Шатровая крыша

Шатровая крыша представляет собой двускатную крышу с двумя дополнительными скатами, заменяющими фронтоны. Вальмовая крыша состоит из двух пар равных треугольников плоскости крыши, которые встречаются посередине, образуя верхний гребень и четыре других нисходящих гребня в углах крыши.

Бедро на фронтоне

Шатровые крыши редко встречаются в конструкции односкатных крыш, хотя иногда вы можете их увидеть. Этот стиль крыши был популярен в домах с начала до середины 1900-х годов. Шатровая крыша состоит из нижнего фронтона и верхней вальмовой крыши и выглядит так, как будто кто-то строил двускатную крышу, но передумал и выбрал вальмовую крышу сверху.

Подготовка к строительству односкатной крыши

Фото: Milles Studio / Stocksy / Adobe Stock

Прежде чем приступить к строительному проекту, ваш муниципалитет, скорее всего, потребует от вас получить разрешение на строительство. На навесы распространяются правила, касающиеся того, где вы можете разместить их на своей территории, ограничений по высоте, требований к основанию или плите, а также механических соображений.

  1. Кровельный материал — это общий термин для покрытия вашей крыши. Для наших целей под кровельными материалами подразумеваются черепица, рулонная кровля или металлические кровельные панели.

  2. Подложка устанавливается непосредственно под черепицу или другой кровельный материал и обеспечивает второй уровень защиты сарая и его содержимого.

  3. Настил или настил крыши – это плоские деревянные панели, которые крепятся к стропилам и составляют основную поверхность крыши.

  4. Стропила для навесов представляют собой опоры 2×4 или 2×6, которые опираются на угол крыши и поддерживают обшивку.

  5. Фермы объединяют стропила с нижним поясом из дерева. Сборка стропильных ферм происходит перед установкой поверх стен сарая.

  6. Конек — это место, где две плоскости крыши встречаются и образуют вершину.

  7. Капельница и бордюр закрывают нижний передний край стропил непосредственно под крышей и на внешнем конце карниза и скоса, которые представляют собой наклонные края двускатной крыши.

  8. Софиты могут относиться к расположению или материалу. Софит находится под карнизом крыши и простирается от фасции до стены сарая.

  9. Birdsmouth представляет собой особый треугольный вырез в стропиле, который обеспечивает место для опоры стропил или ферм на стене сарая.

  10. Защита от птиц устанавливается между стропилами поверх стены сарая. Он заполняет пустоту между настилом крыши и верхней частью стены. Установка защиты от птиц может не потребоваться, если присутствуют сплошные панели софита.

Как построить односкатную крышу

Фото: Лиза Ф. Янг / Adobe Stock

Чтобы построить односкатную крышу, нужно выполнить несколько шагов и немного посчитать. Не торопясь с планированием и измерением, вы впоследствии сэкономите массу усилий по исправлению ошибок.

Планируйте свою крышу

Каждая хорошая крыша начинается с плана.

  1. Точно измерьте длину и ширину сарая.

  2. Выберите стиль крыши. Помните, что односкатные и солончаковые крыши подходят только для навесов с высокой и короткой стороной.

  3. Выберите наклон или уклон крыши. Шаг относится к крутизне крыши и представляет собой соотношение. Шаг 6:12 означает, что крыша поднимается на шесть дюймов на каждый горизонтальный фут и создает угол в 45 градусов.

  4. Выберите тип кровельного материала. Для крыш с уклоном менее 3:12 вам необходимо установить мембранную крышу вместо черепицы или другого материала.

  5. На верхней пластине стены сарая отметьте расположение стропил или ферм через каждые 16 дюймов по центру.

Каркас односкатной крыши

Для каркаса односкатной крыши требуется 2×4, если вы строите фермы, и 2×4 или 2×6 для стропил, в зависимости от того, насколько прочной должна быть крыша, чтобы противостоять снегу или сильному ветру. Хотя вы можете выбрать стропильный каркас для любого стиля крыши, стропильный каркас проще и быстрее. Для односкатных и вальмовых крыш выбирайте стропильный каркас для простоты.

Каркас стропил
  1. Для односкатных крыш обрежьте стропила по ширине навеса плюс выступающие части карниза.

  2. Для вальмовых крыш рассчитайте длину каждого стропила между коньковой доской и верхней пластиной стены и добавьте величину нависания карниза.

  3. Вырежьте птичьи патрубки на карнизе стропил, где они будут опираться на верхнюю пластину. С помощью угольника и электролобзика сделайте вырез, соответствующий уклону крыши.

  4. Установите первые несколько стропил для поддержки коньковой доски. Затем продолжайте, пока не закончатся две длинные стороны.

  5. Повторите процедуру обрезки и установки стропил для вальмовых концов крыши, устанавливая вальмовую коньковую доску от каждого верхнего угла стены до коньковой доски крыши.

Каркас фермы
  1. Используйте измерение ширины навеса для определения длины нижнего пояса фермы.

  2. Рассчитайте длину стропильных досок в зависимости от выбранного стиля крыши.

  3. Решите, будете ли вы устанавливать фермы с прорезями или без них. Обычно пропускают птичьи пасти и просто укладывают нижний пояс на размер общей ширины сарая.

  4. Обрежьте нижние пояса и стропила. Не забудьте добавить свес к стропилам для карниза.

  5. Вырежьте из фанеры по шесть косынок для каждой фермы, которые будут использоваться для скрепления всех частей.

  6. Разложите первую ферму на земле и закрепите места пересечения с помощью трех косынок и соответствующих гвоздей.

  7. Переверните ферму и установите остальные три косынки прямо напротив первых трех.

  8. Проверьте установку фермы на навесе.

  9. Повторяйте описанные выше шаги для каждой фермы, пока у вас не будет достаточно, чтобы покрыть крышу.

Установка ферм

Для установки ферм необходим помощник.

  1. Поднимите первую ферму на место на одном из концов фронтона и попросите одного человека поддержать ее в вертикальном положении.

  2. Используйте гвозди 16D, не менее двух с каждой стороны фермы, чтобы прибить ее к верхней части стены.

  3. Поддержите первую ферму, прибив 2×4 сверху фермы к стенной стойке.

  4. Повторите первые два шага для установки следующей фермы.

  5. Временно прикрепите вторую ферму к предыдущей с помощью 2×4 для поддержки. Прибейте пиломатериал к нижней стороне стропил.

  6. Повторяйте шаги 4 и 5, пока все фермы не будут на месте.

  7. Прибейте «крысиную дорожку» на верхнем крае нижних поясов. Крысиный прогон представляет собой серию длинных 2×4, которые соединяют нижние пояса ферм вместе и простираются от одного конца фронтона до другого.

Установка настила крыши

Каждая крыша нуждается в настиле. Вот как его правильно установить.

  1. Целые листы ориентированно-стружечной плиты (OSB) или фанеры для настила крыши прибейте к вершинам стропил, начиная снизу.

  2. Расположите стыки настила крыши в шахматном порядке. Другими словами, не устанавливайте два последовательных ряда настила так, чтобы их концы упирались в одно и то же стропило. Оставьте зазор в четверть дюйма между листами, чтобы дать им немного места для расширения в случае, если они впитают влагу.

  3. Установите кровельные зажимы между панелями настила, если их использование требуется местными нормами.

  4. Вырежьте и установите куски OSB или фанеры, чтобы заполнить оставшиеся пустоты.

Отделка Детали обрамления

Осталось завершить несколько деталей перед большой отделкой.

  1. Установите деревянную бордюрную доску по периметру карниза.

  2. Установите металлическую или виниловую облицовку и водослив по периметру крыши.

  3. Установите софит из металла, винила или фанеры под карнизом между панелью и навесом.

  4. Если вы пропустите установку софита, установите блокировку от птиц, чтобы заполнить пустоту между настилом крыши и стеной навеса между стропилами. Просто отрежьте кусок 2х4 и закрепите его гвоздями. Также имейте в виду, что гвозди от вашей установки на крыше будут проникать в настил, делая их видимыми. По нормам гвозди должны проходить сквозь настил.

Установка кровельных материалов

Черепица, рулонная кровля, гофрированный металл, гофрированный пластик или мембрана являются типичными кровельными материалами для навесов. Следуйте инструкциям производителя по установке рулонной, металлической, пластиковой или черепичной кровли.

Для навесов обычно выбирают черепичную крышу. Вот основные шаги, которые необходимо предпринять для установки односкатной крыши из гонта:

  1. Установите защиту от льда и воды или подложку из войлочной бумаги.

  2. Установите начальную полосу гонта вдоль нижних краев крыши и вверх по скатам. Убедитесь, что первый ряд края гонта смещен от начального ряда не менее чем на 3 дюйма. Они не должны совпадать, иначе через шов будет течь вода.

  3. Установите отдельные гонты, используя от четырех до шести гвоздей. Поместите гвозди ближе всего к краю примерно в двух дюймах от каждого конца гонта.

  4. Расположите швы в каждом последующем ряду гонтов на расстоянии не менее трех дюймов друг от друга.

  5. Используйте перчатки, линейку и острый универсальный нож, чтобы обрезать черепицу по краям крыши.

  6. Когда вы достигнете верхней части каждой плоскости крыши, обрежьте последний ряд черепицы, чтобы он соответствовал размеру.

  7. Завершите крышу сарая, следуя инструкциям производителя по установке коньковой черепицы.

  8. Покройте любые открытые крепежные детали на крыше кровельным герметиком для предотвращения коррозии и окисления.

Как ухаживать за односкатной крышей

Обслуживание односкатной крыши аналогично основному обслуживанию крыши вашего дома . Вы должны регулярно проверять свою односкатную крышу, особенно после сильных штормов и сильных ветров. Если вы заметили мусор на крыше сарая, немедленно уберите его. Если вы заметили какое-либо повреждение, отремонтируйте его как можно скорее. Если вы строите сарай под тенистыми деревьями, вам, возможно, придется время от времени счищать мох или грибок с помощью отбеливателя и водного раствора.

«Никогда не мойте гонты, рулонную кровлю или модифицированную битумную крышу под давлением. Мойка под высоким давлением преждевременно удалит гранулы и разрушит черепицу», — говорит Ами Феллер, член Экспертного совета и владелец Roofer Chicks в Нью-Браунфелсе, штат Техас.

Строительство односкатной крыши своими руками или наем профессионала

Строительство односкатной крыши — отличный способ усовершенствовать свои навыки самостоятельного изготовления и сэкономить деньги по сравнению с профессиональной установкой. Тем не менее, это отнимает много времени, трудоемко и может быть не у каждого домовладельца представление о хорошем времяпрепровождении. Если это ваша ситуация, вы можете нанять местный плотник или ближайший строитель сарая , чтобы выполнить задание для вас.

Профессиональная установка навеса стоит около 2500 долларов для среднего проекта и сильно варьируется в зависимости от множества факторов. Если вы сомневаетесь, стоит ли выполнять работу в одиночку, получение сметы расходов может помочь вам принять решение.

Часто задаваемые вопросы

Односкатная крыша, которую проще всего построить, — это односкатная крыша с единственной наклонной плоскостью от одной стороны здания к другой. Стропила представляют собой цельные куски дерева, которые перекрывают расстояние, и никаких дополнительных опор не требуется.

Наиболее распространенный уклон или уклон крыши для сарая составляет 4:12 или четыре дюйма высоты на каждый горизонтальный фут. Для районов с сильными снеговыми нагрузками лучше всего подойдет более крутая крыша 6:12 или 9:12.

Нужна профессиональная помощь с вашим проектом?

Получите цитаты от профессионалов с самым высоким рейтингом.

Рекомендуемые статьи

  • Что нужно знать о подаче иска по страхованию домовладельцев после повреждения крыши

    By Lawrence Bonk • 23 февраля 2022 г.

  • Все, что вам нужно знать о отражающих прохладных крышах

    Allie Ogletree • 18 апреля 2022 г. Тейлор • 15 апреля 2022 г.

Строительство односкатной крыши | MyOutdoorPlans

Этот пошаговый проект по деревообработке примерно построит односкатную крышу . После возведения каркаса сарая необходимо сделать его водонепроницаемым, установив стропила и кровельные листы. Есть много форм и планов, из которых вы можете выбрать, но в этих планах мы покажем вам, как построить двускатную крышу с углом наклона 15º. Если вы будете следовать подробным инструкциям, вы сможете построить простую крышу всего за несколько дней с помощью друга.

Прежде чем приступить к работе, мы настоятельно рекомендуем вам ознакомиться с местными строительными нормами, поскольку в некоторых случаях эти планы могут не соответствовать требованиям законодательства. Кроме того, если требуется разрешение на строительство, вам необходимо проконсультироваться со специализированным инженером, чтобы спланировать все в соответствии с нормами. После выполнения этого предварительного аспекта вам необходимо купить качественные материалы, такие как пиломатериалы, обработанные под давлением, и фанеру 3/4 дюйма.





Проекты, сделанные на основе этих планов





[вкладки tab1=»Материалы» tab2=»Инструменты» tab3=»Время» tab4=»Связанные»]

[вкладка id=1]

  • F –
  • 4 штук пиломатериалы – 120” – обрезаны под углом 15º с обоих концов 57 1/4”  СТРОПИЛА

  • G  – 1 отрезок бруса 2×6 – длина 120 дюймов, 2 отрезка бруса 2×4 – длина 10 дюймов  TOP RIDGE
  • H – 5 листов шпунтованной фанеры 4×8′ 3/4 дюйма КРОВЕЛЬНЫЕ ЛИСТЫ
  • I   – 2 шт. пиломатериала 1×4 – 82”, 2 шт. – 46 1/4”, 2 шт. – 39 1/4”, 2 шт. – 75”  ДВЕРЬ
  • J  – 4 доски 2×4 – 58 дюймов – оба конца обрезаны под углом 15º, 2 доски 1×4 – 124 1/4”  ОБИВКИ
  • 110 кв. футов кровельного картона, 110 кв. футов битумной черепицы КРОВЛЯ

[/tab]

[tab id=2]

Молоток, Рулетка, Квадрат

Торцовочная пила, Дрель, Отвертка, Шлифовальный станок

 Защитные перчатки, защитные очки

[/tab]
[tab id=3]

 Один уик-энд

[/tab]

[tab id=4]

Utility Part 1

3 0398

  • Часть 2: Строительство сарая f
  • [/tab][/tabs]





    Строительство односкатной крыши

    8×10-планы сарая



    подгонка стропил и укладка битумной черепицы. Есть много способов выполнить эту работу, но в этой статье мы покажем вам самый простой способ.

    Главный совет: Изготовление ферм и установка их на раму займет больше времени и будет более дорогостоящим по сравнению с установкой коньковой доски и обычных стропил.





    Подпишитесь на нас на Facebook, чтобы первыми получать наши последние планы и другой эксклюзивный контент. Кроме того, подпишитесь на нас в Pinterest и получите много идей для своего двора со всего Интернета! Узнайте, как вы можете  Поддержать нас без дополнительных затрат.





    Как построить простую крышу для сарая

    Чертежи стропил

    Первым этапом проекта является изготовление стропил из бруса 2×4. Как вы можете легко заметить на изображении, вы должны обрезать оба конца стропил под углом 15º. Таким образом, вы сможете прикрепить стропила непосредственно к верхнему коньку, не собирая какие-либо стропильные фермы.

    Главный совет: Вырежьте пазы в стропилах столярным угольником, используя наши бесплатные чертежи. Используйте хорошую циркулярную пилу, чтобы сделать надрезы.

    Установка стропил

    После обрезки всех стропил вам необходимо установить их на место. Тем не менее, сначала нужно установить коньковую доску поверх деревянных опор. Используйте спиртовой уровень, чтобы отвесить опоры и убедиться, что коньковая доска горизонтальна, прежде чем вкручивать 3-дюймовые шурупы.

    Поместите стропила с обеих сторон коньковой доски, выровняйте их по обоим концам, просверлите направляющие отверстия и вставьте шурупы. Кроме того, прикрепите передний и задний концы фронтона (сайдинг 5/8 дюйма).

    Установка кровельных листов

    Далее необходимо установить кровельные листы. Чтобы построить прочную крышу для вашего сарая, мы рекомендуем вам использовать фанерные листы толщиной 3/4 дюйма, поскольку они жесткие и имеют достойную цену. Соедините шпунтованные фанерные листы вместе, используя схему, которую вы видите на чертежах.

    Убедитесь, что крыша выступает примерно на 1 1/2 дюйма спереди и сзади хозяйственного навеса, так как вам также необходимо установить накладки на переднюю и заднюю стороны навеса.

    Установка черепицы

    Следующим этапом проекта является покрытие всей поверхности крыши рубероидом. Для того, чтобы работа была выполнена должным образом, мы рекомендуем вам перекрывать полосы не менее чем на 2 дюйма. Кроме того, установите 12-дюймовую полосу поверх верхнего конька.

    Верхний совет: Установите черепицу, начиная с левой нижней части крыши, после установки начального ряда. Подробнее об укладке черепицы см. здесь . Используйте кровельные гвозди, чтобы закрепить черепицу на месте.

    Строительство крыши сарая 8×10

    Установка наличников на концах стропил не только улучшит внешний вид хозяйственного сарая, но и повысит ценность вашей конструкции. Очень важно выровнять все компоненты с обоих концов, прежде чем вбивать отделочные гвозди через планки в стропила.

    В идеале битумная черепица должна выступать примерно на 1-2 дюйма над планками, иначе вода может надолго повредить древесину.

    Установка двери

    Строительство входной двери для небольшого сарая — это простой проект, так как вам просто нужно использовать кусок сайдинга, вырезанный при установке передней поверхности сарая.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
