Схема откатных ворот своими руками схема: Откатные ворота своими руками — чертеж, конструкция, схема, эскизы. Бесплатные чертежи откатных ворот.

Откатные ворота своими руками — чертеж, конструкция, схема, эскизы. Бесплатные чертежи откатных ворот.

Бесплатные чертежи откатных ворот. Откатные ворота своими руками.

Откатные ворота своими руками — чертежи, схемы, подробности установки и конструкции. Мы сделали для Вас 100% бесплатные чертежи откатных ворот.

Вам не нужно более рыскать по интернету в поисках толковых чертежей, натыкаясь на древние рисунки лишенные практического смысла, не нужно давать свой Вайбер или иной мессенджер, чтобы потом вам месяцами названивали менеджеры-сектанты. Не нужно покупать комплектующие втридорога на фирмах обещающих «бесплатный» чертеж при покупке их товара итд.

«ОПТИМАЛЬНЫЕ РАЗМЕРЫ ОТКАТНЫХ ВОРОТ»

Мы постарались создать базу чертежей откатных ворот, чтобы каждый пользователь решивший сделать откатные ворота своими руками легко нашел для себя полезную информацию. Общую теорию об устройстве откатных ворот можете почерпнуть в статье схема откатных ворот. Смотреть чертежи лучше на планшете с большой диагональю, стационарном компьютере или распечатать.

КУПИТЬ ФУРНИТУРУ ОТКАТНЫХ ВОРОТ.

Пару слов как пользоваться базой. Допустим у вас классический проём шириной 4 м. Находите чертеж в диапазон, которого попадает ваш проем и смело делаете по нему ворота. Дело в том, что откатные ворота должны перекрывать проем в каждую сторону на 100-200мм. Во-первых закрываются щели, во-вторых такое перекрытие необходимо для правильной фиксации ворот уловителями и верхним ограничителем. На чертежах прекрытие проёма створкой обозначено — D, его много не бывает, бывает только мало. В этом еще одно важное преимущество откатных ворот — сложнее «накосячить»

То есть для проема 3.9м и 4.1м створка будет одинаковой, разниться будет лишь параметр D, 200мм и 100 мм соответственно, что в пределах нормы. Для искомого проема 4м прекрытие составит 150мм в каждую сторону, что есть великолепно.

Если ваш проём, допустим, 4.15м, то делаете либо как 4.1 или как 4.2 все равно получится правильно.

КУПИТЬ АВТОМАТИКУ ДЛЯ ОТКАТНЫХ ВОРОТ ЦЕНА

Касательно высоты ворот. В базе представлены чертежи для проёма высотой 2м от уровня чистого пола, ежели у вас больше или меньше 2м, то добавите или отнимите от высот каркаса желаемое расстояние и все.
Пример: допустим, высота ваших ворот от нуля (на чертежах — Н) не 2м, а 2,5м.

Прибавляем ко всем высотам 500мм. и получаем: Н=2500мм, Н2=2430мм, Н1=2370, h4=2310мм, h5=2230мм. Все.

Тоже самое с направлением открытия — в базе представлены ворота с открытием влево, если смотреть со двора, с правым открытием все будет зеркально наоборот без изменений конструкции.

КАК ПРАВИЛЬНО ВЫБРАТЬ ФУРНИТУРУ ДЛЯ ОТКАТНЫХ ВОРОТ.

Рекомендуемая фурнитура для откатных ворот — SP PREMIER STANDART-500

Рекомендованная фурнитура для откатных ворот шириной 3-5. 4м — SP PREMIER STANDART-500. Ваши ворота будут ездить легко, плавно и бесшумно. Вот так как на видео.

На фурнитуре другого производителя такого плавного и тихого хода ворот может не получиться.

Как говорится, почувствуйте разницу. Ворота на фурнитуре одного широко рекламируемого в интернете бренда:

БЕСПЛАТНЫЕ ЧЕРТЕЖИ ОТКАТНЫХ ВОРОТ:
Чертеж откатных ворот с проёмом 3,0-3,2м (кликните чтобы увеличить)

Чертеж откатных ворот с проёмом 3,3-3,5м (кликните чтобы увеличить)

Чертеж откатных ворот с проёмом 3,6-3,8м (кликните чтобы увеличить)

Чертеж откатных ворот с проёмом 3,9-4,1м (кликните чтобы увеличить)

Чертеж откатных ворот с проёмом 4,2-4,4м (кликните чтобы увеличить)

Чертеж откатных ворот с проёмом 4,5-4,7м (кликните чтобы увеличить)

Чертеж откатных ворот с проёмом 4,8-5,0м (кликните чтобы увеличить)

Чертеж откатных ворот с проёмом 5,2-5,4м (кликните чтобы увеличить)

Чертеж откатных ворот с проёмом 5,5-5,7м (кликните чтобы увеличить)

Обратите внимание начиная с этого размера ворот и далее используется большая направляющая 94х85х5.

Рекомендованная фурнитура для ворот шириной 5,4-10м — STRONG-800 или Roll Grand #1 до 800 кг.

Чертеж откатных ворот с проёмом 5,8-6,0м (кликните чтобы увеличить)

Чертеж откатных ворот с проёмом 6,0-10,0м (кликните чтобы увеличить)

Для таких ворот также применяются комплекты фурнитуры на 800 кг с направляющей 94х85 и толщина стенки 5мм.Рекомендуем SP RPEMIER STRONG-800.

Технология и методика остаются прежние. Длину конструкции ворот вычисляем по формуле: Lпроёма*1,5+200мм. Где Lпроёма — ширина проёма в свету, длина противовеса 0,5 от Lпроёма, 200мм — перекрытие проёма полотном по 100мм каждую сторону. Для таких больших ворот противовесную часть крайне желательно делать равной половине проёма. Обязательны диагонали, чтобы створка представляла собой несущую ферму. Также, крайне желателен второй верхний ограничитель с 4-мя роликами, один ставим в начале противовеса, второй — в конце. Вот собственно и все ньюансы.

На практике это выглядит так:

Чертеж-схема установки нащельников откатных ворот:

Как сделать откатные ворота своими руками — подробный план изготовления.
Читати українською

В этой статье мы расскажем вам об основных секретах и ньюансах изготовления откатных ворот.Откатные ворота это лучшее решение по организации въезда во двор или на территорию предприятия. Рассмотрим их преимущества: простая кинематика — откатные ворота сдвигаются (откатываются) вдоль забора, требуют меньше трудозатрат для открытия-закрытия, легко и дешево автоматизируются, не требуют фиксации в открытом положении — их неожиданно не закроет, например, ветром как это бывает с распашными воротами. Для изготовления откатных ворот необходимы специальные комплектующие — так называемая фурнитура для откатных ворот или иначе механизм откатных ворот.
Кроме того, откатные ворота, в отличие от классических распашных, требуют места для отката полотна и специальный фундамент. См. рис.

Чтобы вычислить сколько места нужно для отката ворот нужно ширину проёма в свету умножить на 1.4. Иными словами места для отката должно быть больше чем ширина проёма на 40%, так как откатные ворота состоят из полотна и противовеса длина, которого 40% от полотна.

Если ваш участок удовлетворяет этим условиям, то можно браться за дело. Если имеется дефицит места, то минимально возможная длина противовеса для нормальной работы ворот будет 33% меньше уже нельзя — ворота будут проклевывать и тяжело «ходить», если места нет совсем, то надо признать, что откатные ворота установить нельзя и стоит рассмотреть другие типы, например, распашные, роллетные итд. Откатные ворота с калиткой — эти ньюансы описаны здесь.

Итак, если с местом для отката все в порядке, то приступаем к устройству проёма для откатных ворот. Сначала нужно установить столбы огараничивающие проём, мы не будем останавливаться на этом детально т.к здесь все понятно, отметим лишь, что столбы не должны шататься, быть забетонированы с учетом глубины промерзания грунта, а также должны быть выведены закладные (по 3 шт) на поверхность столба обращенную во двор, на эти закладные будут впоследствии крепиться нащельники, к этому мы еще подойдем. Размер каждой закладной оптимально делать 60х60мм. Закладная должна быть заподлицо с кирпичем или немного выступать, связь с центральной трубой в столбе обязательна. Если столбы металлические, то закладные не нужны — нащельники будут привариваться прямо к ним. Пример грамотно подготовленного проёма:

Схема бетонирования фундамента откатных ворот с электропроводкой: Кликабельно. Подробнее о фундаменте — здесь

После установки столбов переходим к заливке фундамента. Нужно выкопать яму длиной половина от ширины проёма. Начинаем от края проёма и двигаемся в сторону отката ворот. Ширина ямы 400-500мм, глубина 1000-1500 мм в зависимости от грунтов. Для плывунов, болот, зыбучих песков изучаем строительную документацию по фундаментам. Фундамент не должен проседать, подвергаться сезонным проваливаниям-выталкиваниям итд.

После того как наш котлован готов, делаем «банкетку» см. рис. выше. Берем швеллер шириной 10-16 см и длинной также половина от ширины проёма, к полкам привариваем арматуру диаметром 10-14мм и формируем адекватную пространственную сетку из арматуры. Далее фиксируем банкетку в яме, выставляем поверхность швеллера в уровень «чистого пола» (окончательного асфальта или плитки), кроме того поверхность швеллера должна лежать точно по горизонтальному уровню, это важно. Швеллер укладываем вплотную к столбу. После этого заполняем котлован раствором и ждем неделю-другую.
В итоге после проведенных мы получим вот такой фундамент:

На фото выше изображен фундамент для откатных ворот выведенный в «чистый ноль» двора, но участок еще будет подсыпаться. Поэтому важно также опредилить уровень чистого пола вашего участка перед заливкой, возможно придется ставить опалубку. А теперь перейдем к изготовления несущего каркаса-рамы откатных ворот.

Как правило для внешнего каркаса используется профилированная труба 60х30 и 60х40 стенка 2мм, но можно также 50х50, 60х60. Сначала обагораживаем наши трубы — убираем ржавчину, обезжириваем и грунтуем. На рис. эти трубы изображены зеленым цветом. Из трубы 60*30 формируем внешний каркас, смотрим чтобы все нужные углы были прямыми, полотно было в одной плоскости и не допускаем частую ошибку когда каркас, обычно в области противовеса задирается немного вверх вместе с направляющей — все должно быть ровно и аккуратно. Сварочные швы должны быть сплошными, без дырок. Для сварки рамы ворот удобно также применить специализированный Т-профиль, это позволит существенно сократить объем сварочных работ, так как сам по себе уже он является.искомой комбинацией труб 60х40 и 40х20.

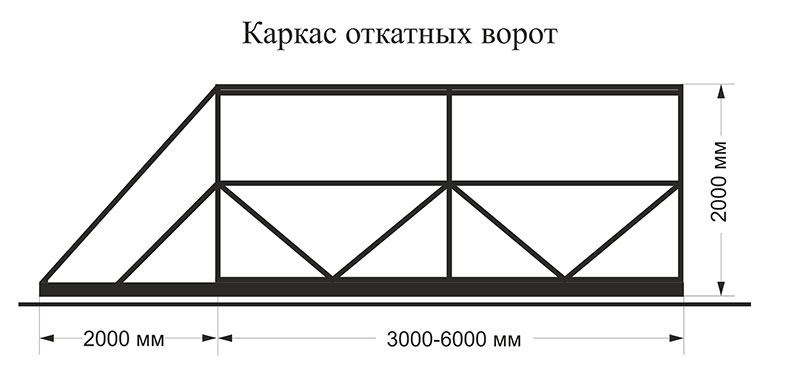

Чертеж-схема устройства откатных ворот в общем случае. Внешний каркас (зеленый), внутренняя обрешетка (красный), направляющая из комплекта фурнитуры (черный).

Принцип формирования каркаса для откатных ворот:

БЕСПЛАТНЫЕ ЧЕРТЕЖИ ОТКАТНЫХ ВОРОТ.

А это чертеж откатных ворот в разрезе, для понимания составляющих высоты ворот:

Пример чертежа каркаса ворот на проём в 4 метра и высотой 2 метра.

После этого нужно вварить внутренний каркас (обрешетку), который служит для обеспечения жесткости конструкции, а также служит для крепления зашивки — профнастила, досок, поликарбоната, блок-хауса и т.п.). Внутренний каркас делают из трубы 20*20мм, 20*40мм, в трубу 20*40 легче попадать заклепкой или саморезом. Внутренний каркас показан на рис. выше красным цветом.

Расстояние «а» равно ширине используемого листа профнастила (часто 1150мм), стыки листов должны проходить по вертикальной трубе обрешетки. Расстояние «b» равно оставщемуся после зашивки цельными листами расстоянию. Крайний лист как правило всегда аккуратно подрезается по ширине болгаркой

Должно получится так:

Если ворота зашиваются с одной стороны, то внутренню обрешетку можно сместить на край внешнего каркаса в сторону двора, это актуально если материал зашики имеет большую толщину, например профнастил с «высокой волной», сэндвич-панели, доска итд. Сварочные работы, как я уже говорил, проводим грамотно, чтобы не «повело» трубы, соблюдаем принцип «шахматного порядка» Когда готов внешний каркас и вварена обрешетка, к раме снизу привариваем по все длине направляющую из  комплекта фурнитуры.  Желательно фиксировать струбцинами.  Направляющую шину нужно приваривать также в «шахматном порядке», иначе раму ворот и направляющую от сварки может «повести» и она будет напоминать пропеллер. После этого зачищаем сварочные швы, грунтуем и красим поврежденные места. Рама-каркас откатных ворот до зашивки профлистом:

Когда краска окончательно высохнет переходим к зашивке полотна. Материал зашивки крепим к внутреннему каркасу(обрешетке) при помощи заклепок или саморезов. Рама-каркас откатных ворот после зашивки профлистом:

Обратите внимание, этот участок противовеса откатных ворот ровный и не «задран» вверх и это правильно.

Рассмотрим некоторые некоторые особенности больших проемов, более 5 метров. На рис ниже представлен чертеж откатных ворот для проёма шириной 6 м. и высотой 2 м. Обратите внимание конструкция противовесной части здесь не треугольная, а в виде прямоугольника с двумя диагоналями. Кроме того при большой длине проема более 5. 5м противовес следует делать уже 45-50% от проема.

Ну вот и подошло время монтировать ворота. Весь процесс монтажа откатных ворот своими руками отлично иллюстрирует это видео.

Для начала выставляем каретки на фундаменте и разносим их максимально в пределах нашего противовеса (треугольника). См. рис.

но имеем в виду, что концевой ролик имеет размер порядка 110 мм поэтому каретку ближнюю к проёму располагаем от проема с учетом этого расстояния, а дальнюю от проёма каретку ставим так чтобы она не выбивала заглушку в закрытом состоянии. Чем шире между каретками тем лучше, но без фанатизма. Установка накатного ролика:

После «накатываем» на каретки нашу раму откатных ворот,  выставляем откатные ворота по уровню и «прихватываем» сваркой пятки кареток швеллеру , если все хорошо, то обвариваем пятки, если что-то не нравится выставляем по новой, добиваемся желаемого результата (положения ворот в уровне, отсутствии перекосов итд) и после этого обвариваем. Потом привариваем верхние поддерживающие ролики, устанавливаем концевой ролик, привариваем верхний и нижний уловители. Накатной ролик обязательно должен накатываться на нижний уловитель и разгружать ворота в закрытом положении.

Ежели ваши столбы изготовлены из  металлической трубы или швеллеров, то уловители и верхний ограничитель можно варить прямо к столбу. Если используются кирпичные, бетонные или каменные столбы — нужно крепить к профильной трубе-нащельнику (как правило 60*30, которая крепится к столбу на закладные, а в случае их отсутствия на дюбеля, анкера, арматуру итп.

Монтаж верхнего ограничителя (верхних роликов)

:

Если у вас на воротах имеются пики или полукруглая арка из пик, тогда применяется так называемый портал — возле столба вываривается П-образная конструкция пропускающая по высоте ваши пики. Верхний ограничитель разрезается надвое и приваривается к порталу так чтобы ролики «обхватывали» ворота с двух сторон. Для этого нужно предусмотреть трубу (плоскую поверхность) по которой будут кататься ролики верхнего ограничителя. См. рис:

Или с помощью выносной трубы (60х40), если нет возможности реализовать так как на фото выше, т.е вот таким образом: Подробнее здесь.

Крепление уловителей к нащельнику.

Для монтажа кареток можно применить специальный аксессуар — регулировочные платформы, с их помощью можно регулировать ворота по высоте и устранять перекосы, в некоторых разумных пределах. А также «выйти из положения» при каком либо просчете. Но если все уровни отложены верно и уровень фундамента не «завален», то ваши ворота будут стоять правильно и без каких-либо регулировок.

Опоры привариваются к швеллеру и каретка крепится гайками. Откатные ворота своими руками выйдут по стоимости вам существенно дешевле чем при заказе «под ключ на фирмах». Для этого вам потребуется фурнитура для откатных ворот. Мы всегда готовы предоставить Вам широкий выбор комплектующих для откатных ворот и доступные цены. Этот материал, безусловно, поможет Вам самостоятельно изготовить свои откатные ворота легко, быстро и без лишних переплат! Собери сам откатные ворота — сэкономь свои деньги.

Версия для печати.

Остались вопросы? Звоните, и наши менеджеры с удовольствием проконсультируют Вас по всем вопросам! Звоните или закажите консультацию.

Проконсультироваться

Желаем успехов!

Откатные ворота чертеж

Важно: Этот материал – одна из серии статей с технически и технологически корректным обоснованием процесса изготовления и монтажа откатных ворот своими руками. В этой статье показан технически грамотный подход к проектированию рабочих чертежей откатных ворот, здесь определены теоретические аспекты проектирования воротной системы с откатным полотном, в этом материале – назначение и способ установки комплектующих откатных ворот, в этой статье выполнен типовой расчет воротной системы с откатным полотном, здесь показаны способы монтажа откатных ворот, регулировки роликовых систем, комплектующих и полотна.

В рамках проекта на откатные ворота чертеж имеет определяющее значение, поскольку он по факту определяет стабильность геометрической формы полотна воротной системы во время эксплуатации, а на его основании выполняются расчеты и осуществляется выбор материалов, комплектующих, привода и автоматики, а также способа установки и настройки откатных ворот. Поэтому на этапе самостоятельного проектирования воротной системы предельно важно помнить, что:

1. До изготовления и инсталляции воротной системы необходимо подготовить (разработать самостоятельно или взять у компании-инсталлятора) пакет рабочих документов на откатные ворота – чертеж полотна ворот и план-схему размещения воротной системы (можно разработать самостоятельно), план-схему разводки силовых/слаботочных линий привода/автоматики и план-схему интеграции электромеханического привода (следует взять у компании-инсталлятора на основе выбора привода/автоматики после проектирования чертежа полотна/плана размещения и расчетов). При изготовлении воротной системы своими руками стартовым документом является разрабатываемый самостоятельно на откатные ворота чертеж полотна с учетом длины перекрываемого проема и веса рабочей части.




2. В отличие от схем размещения силовых и слаботочных (сигнальных) линий автоматики, а также планов-схем инсталляции привода, выполняемый на откатные ворота чертеж не может быть типовым, а только индивидуальным, учитывающим особенности планировки (см. откатные ворота на участке разного рельефа), ширину перекрываемой полотном проезжей части (проема) и предпочтений владельца по дизайну полотна (решетчатые, глухие, обшитые с одной или двух сторон, комбинированные – см. рис. ниже), что по факту определяет вес полотна и нагрузки на роликовые системы опорного узла технологической части ворот.

Решетчатые, глухие и комбинированные полотна откатных ворот.

Так, например, технически безграмотным можно признать:

• предлагаемый на откатные ворота чертеж полотна под перекрываемый проем в 4 м.

Здесь в раме фермы полотна из прямоугольной трубы 60х40 мм заложена опорная сетка из труб сечением 40х20 мм под обшивку профилированным листом, но даже если абстрагироваться от того, что вертикальные стойки приварены к решетке, а не каркасу рамы, то подобная схема расположения усиливающих жесткость профилей делает конструкцию геометрически нестабильной (изменяемой).

Справка: Главное условие геометрической неизменяемости, а также статической определенности ферм – число элементов N (участков профиля между узлами соединения профилей) должно быть равно N = 2n – 3, где n – число узлов (места соединения профилей). При N, большем 2n – 3 ферма статически неопределяемая и геометрически не изменяемая, при N, меньшем 2n – 3 ферма геометрически изменяемая. На рисунке выше в рабочей части число элементов N = 27, число узлов n = 18, а значит условие 2·18 – 3 = 33 не выполнено – элементов меньше, и ферма геометрически изменяемая. Аналогично во всей конструкции полотна число элементов N = 29, число узлов n = 19, а значит условие 2·19 – 3 = 35 не выполнено – элементов меньше, и ферма геометрически изменяемая.

По факту наличие в конструкции четырехугольников делает ее геометрически изменяемой (нестабильной), поскольку при 4 узлах должно быть 2·4 – 3 = 5элементов, т.е. для обеспечения геометрической стабильности необходима диагональ.

Кроме того, без укрепляющих раскосов выполнена технологическая часть полотна, а точки узлов рамы «В» (условно) и «А» (наверняка) не будут находиться над роликовыми опорами в закрытом положении полотна, что усилит изгибающие деформации рамы, направляющей и может привести к разгибанию полок направляющей, усталостным деформациям в раме и направляющей, срезанию крепежных элементов, закрепляющих обшивку, а в целом – снижению срока эксплуатации ворот.

Неправильное (слева) и правильное (справа) выполнение технологической части откатных ворот.

• предлагаемый на откатные ворота чертеж, где укрепляющие раскосы крепятся на раме и на опорной сетке для обшивки, хотя несущей конструкцией в ферме полотна является именно рама и раскосы должны быть зафиксированы на ее верхнем и нижнем профиле. Беспрецедентным можно признать конструктивное решение фермы полотна, в котором не выполнено условие геометрической неизменяемости (здесь число элементов N = 52, число узлов n = 28, а значит условие 2·28 – 3 = 53 не выполнено – элементов меньше, и ферма геометрически изменяемая.

Кроме того, здесь безграмотно выполнена технологическая часть полотна ворот – отсутствуют раскосы, а узлы рамы не находятся над опорными роликами

• предлагаемую на откатные ворота чертеж-схему, где технически некорректно спроектирована технологическая часть ворот.

Так, горизонтальный раскос, разбивающий технологическую часть на треугольник и трапецию, делает технологическую часть (и все полотно) геометрически изменяемой (не стабильной), поскольку число элементов (сторон/стержней N=6) меньше нормы элементов при n = 5 узлах (для геометрически неизменяемых и статически определимых конструкций N = 2n– 3 = 2·5 – 3 = 7).

Кроме того, здесь использованы технически безграмотные термины – «опорный столб от качаний», «консольная часть ворот».

Справка: Следует отметить практически повсеместное безграмотное применение терминов «консоль», «консольные ворота», «самонесущие ворота» и пр. Во-первых, откатные ворота консольного типа не являются «самонесущими» или «безопорными», поскольку несущим сегментов ворот является их технологическая часть – в закрытом состоянии это узел роликовых опор и технологической части полотна, которая всегда находится вне перекрываемой зоны проема, а в целом – опорные ролики с участком полотна, находящимся над ними. Во-вторых, откатные ворота консольного типа следует рассматривать в концепции терминологии и определений, принятых в теоретической механике и сопротивлении материалов, где консоль – это свободный конец жестко защемленной балки (1 на рис. ниже), а консольная балка (3 на рис. ниже) – простая двух опорная балка (2 на рис. ниже) с консольными частями (4 и 5 на рис. ниже).

Причем для расчетов используются схемы консольной балки на двух (или более) шарнирно-подвижных (или катковых) опорах, которые ограничивают перемещение объекта по нормали к опорной плоскости, но не препятствует повороту и/или перемещению по касательной к опорной плоскости).

Т.е. в отношении откатных/сдвижных ворот консольная часть (или консольные части) – это не закрепленная связями с роликовыми опорами часть полотна – в полностью закрытом положении это рабочая часть полотна ворот от приемного столба до первой от проема роликовой опоры, в полностью открытом положении – это технологическая и отрезок рабочей частей полотна, находящихся в зоне отката за последней роликовой опорой, в промежуточном (полуоткрытом) состоянии – это участки полотна ворот, которые выступают за опорной зоной, ограниченной крайними опорными роликами технологической части воротной системы. Или проще: консоль/консоли — это подвешенная/подвешенные часть/части полотна ворот вне зоны между опорными роликами.

Вместе с тем, поскольку откатные ворота в основном находятся в закрытом состоянии, а также потому, что, как правило, рабочая часть полотна более тяжелая, длинная и в закрытом состоянии (выступая в роли консоли) определяет максимальные нагрузки на ворота, что обуславливает необходимость выполнения расчетов по «закрытому» полотну, то консольной частью ворот (или консолью) достаточно корректно называть собственно рабочую часть полотна откатных ворот.

Важно: Разработанный на откатные ворота чертеж должен быть совмещен со схемами интеграции привода и автоматики, как правило, предлагаемыми производителями и инсталляторами воротных систем, а также полностью адаптирован с планом размещения воротной системы на участке.

Технически корректная разработка чертежа полотна откатных ворот с учетом длины перекрываемого проема и веса рабочей части полотна.

На воротную систему действуют вертикальные силы (тяжести, опорных реакций) и изгибающие моменты, вызванные весом подвешенной части полотна (вертикальная плоскость) и ветровым подпором, причем максимальные величины этих сил и моментов воротная система испытывает в момент, когда полотно ворот находится в крайнем закрытом (но еще не фиксированном в ловителях) состоянии. Сила тяжести и изгибающий момент от веса подвешенной рабочей части закрытого полотна компенсируется реакциями роликовых опор, изгибающий момент ветрового подпора – опорными и направляющими секциями роликов.

Ферма полотна ворот испытывает сдвиговые нагрузки и ее стабильность в вертикальной плоскости обеспечивается жесткостью рамы, которая определяется пределом упругости профилей рамы, а также расположением укрепляющих раскосов, располагаемых под углом к верхнему и нижнему опорному профилю рамы.

Важно: Вертикальные и/или горизонтальные профиля опорной решетки в раме, а также профилированный лист не способны обеспечить стабильность геометрической формы рамы и полотна в целом. Условным исключением можно считать откатные ворота решетчатого типа с небольшими длиной и весом рабочей части полотна и малым изгибающим моментом от ветрового подпора – здесь с определенными допущениями возможно изготовление рамы с набором вертикальных и горизонтальных профилей для усиления жесткости и формирования дизайна, но они должны быть увязаны с несущей рамой полотна ворот.

Для откатных ворот с полотнами, рабочая часть которых обшивается (с одной или двух сторон) профилированным листом, а значит вес ее будет значительным, конструкция рабочей части (консоли) и технологической части ворот должна обязательно включать раскосы, располагаемые под углом к верхнему и нижнему опорному профилю рамы и жестко связанные с рамой сваркой. Число раскосов в консоли в целом определяется длиной и весом рабочей части полотна, причем приоритетными являются раскосы, удерживающие нижний профиль рамы от изгиба (наклоненные вправо на рис. ниже). Число и положение раскосов в технологической части полотна зависит от длины этой части, но не может быть менее 3 с учетом диагонального раскоса – бокового профиля несущей рамы.

Раскосы в рабочей (слева) и технологической (справа) частях полотна откатных ворот.

Так, для ворот с заполняемым профнастилом (с одной стороны) полотном типовой высотой в 2 м и длиной рабочей части в районе 2 м конструктивно достаточным будет исполнение полотна откатных ворот, чертеж которого показан ниже (на рис. красными вертикалями показаны опорный и приемный столбы, пунктирной линией – возможное, но необязательное размещение опорных профилей под обшивочный лист).

Однако здесь необходимо соблюдать следующие условия:

• узлы сочленений профилей рамы и раскосов в технологической части должны находиться над опорными роликами, а нижний опорный профиль для обеспечения технологических зазоров может выступать за крайний узел и опорный ролик;




• расстояние L лучше спланировать аналогичным расстоянию между опорами, что позволит расположить узлы сочленений профилей рамы и раскосов над опорными роликами при открытом положении ворот (когда часть рабочей части L станет на место технологической).

Для ворот с полотном типовой высоты в 2 м, заполняемым с одной стороны профнастилом НС или С толщиной 0.7-0.9 мм и имеющим длину рабочей части в пределах 4 м, необходимым и достаточным будет исполнение полотна откатных ворот, чертеж которого показан ниже.

Конструктивные схемы заполняемых профилированным листом полотен – с одной (слева) и с двух (справа) сторон, где:


1 и 4 – верхний и нижний (горизонтальный) профиль несущей рамы полотна, 2 – профилированный лист, 3 – профиля опорной сетки, 5 – направляющая балка.

И в этой ситуации узлы сочленений раскосов и профилей рамы следует располагать в идеале над опорными роликами.

вернуться к списку

эскиз, чертеж и конструкция средний балки, фото схем и видео ролик

В данной статье мы рассмотрим все тонкости монтажа и строительства, а также все вероятные проблемы, которые могут возникнуть, если решите установить откатные ворота своими руками. Обычно самой большой сложностью является чертеж откатных ворот. Далее мы рассмотрим основные принципы монтажа откатных ворот своими руками, видео инструкцию и фото различных конструкций.

Как сделать откатные ворота своими руками?

Ширина

Это наиболее важный вопрос, на который, прежде всего, вы должны ответить. Под шириной подразумевается свободное пространство между столбами откатных ворот, когда они полностью открыты. Для ответа на этот вопрос необходимо определиться с несколькими факторами:

• Какие машины будут заезжать? Легковые? КАМАЗы? Трактора? Газели?
• Под каким углом заезжать они будут, тем более, грузовые?

На практике, ширина ворот делается такая, чтобы при проезде, между зеркалами авто и столбами ворот был зазор не менее, чем по 35 см со всех сторон.

Практика показывает, что оптимальная ширина откатных ворот приблизительно 4,5 м., а идеальная ширина является 5,5 м.

Обратите внимание, что все, выше написанное, относится только к ширине проема, но не к ширине полотна. Если рассматривать полотно, то здесь есть важный нюанс, который надо учесть. Ширина полотна обязана быть приблизительно на 25 см больше, нежели ширина проема. Иначе при закрытых воротах появится щель, которую видно под углом к плоскости.

Высота

Некоторые думают, что если высота полотна, примыкающего к забору, составляет 1,8 м., то и высота полотна обязана быть 1,8 м. На самом деле это не так. Давайте разберем пример:

1. У нас установлена конструкция забора из профлиста, которая имеет высоту 1,8 м. без зазора и без ленты внизу. В данном случае, профлист приподнимается от земли на высоту 1,8 м.
2. Заказывая или делая своими руками каркас полотна, Вы ориентируетесь на этот же профилированный лист, который имеет такую же высоту, как и у забора — 1,8 метра, верно?

А теперь посмотрим, что выйдет в итоге. В этих случаях Вы учитываете одинаковую высоту профнастила, но не берете во внимание то, что в варианте с забором, профлист будет идти прямо от земли и его край сверху находится на высоте четко 1,8 м. над землей. Но, в случае с воротами, нижний край не должен касаться земли, его необходимо поднять приблизительно на 15 см.

Нужно отметить, что расстояние между землей и низом ворот может регулироваться при помощи регулировочных рычагов, которые обычно есть в комплект роликов. Роликовые опоры надеваются и фиксируются на регулировочные площадки при помощи гаек, и при помощи них же, высоту установки опор можно отрегулировать в диапазоне 6-10 см.

Далее. В отличие от забора, профилированный лист ворот, как правило, устанавливается в профиль, из которого изготовлен каркас полотна, причем профиль чаще всего сваривается из профилированной трубы 40х60 мм. Уже получается высота ворот: 100+40+2000+40=2180 мм. Но это еще не все, поскольку к полотну внизу приваривается направляющая балка, которая имеет высоту 60мм. То есть, с учетом этой балки, расстояние от земли до верха уже будет 2180+60=2240 мм. Как видно, согласно этой схеме, верхний край полотна будет на 240 мм выше верха забора.

Чертеж и схема откатных ворот своими руками

Конструкция этого вида ворот так проста, что никакой чертеж вам не понадобится. Ниже объясним схему работы ворот, затем вы легко поймете их конструкцию. Итак, основой конструкции откатных ворот являются два ролика и движущаяся направляющая балка по ним.

Направляющая, передвигающаяся по роликам, и является основой всей конструкции. Она приваривается внизу к каркасу и вот уже он перемещается по роликам. Поскольку ролики не должны располагаться в проеме, дабы не мешаться под ногами, — их крепят в стороне, за пределами проема, а ворота удлиняют «противовесом». Типичной конструкцией является такая, когда длина «противовес» равняется полдлины проема ворот. Иными словами, для проема в 5 м., длина каркаса равняется 5+5/2=7,5 м. Причем 2,5 м. в каркасе и будут являться «противовесом», который выходит за пределы проема и находится на роликах.

Все остальные комплектующие откатных ворот, чертеж которых должен составлять профессионал, почти не несут нагрузок и требуются для защиты полотна от раскачиваний.

Давайте рассмотрим поэлементно набор комплектующих, которые требуются для монтажа откатных ворот своими руками:

1. Торцевая заглушка для внутренней направляющей. Ее назначение по большей степени декоративное, а также чтобы не допустить набивание снега внутрь при откате ворот зимой;
2. Поддерживающая шина с 2-мя роликами регулировки. Она находится сверху столба и просто держит полотно в вертикальном положении от опрокидывания и раскачивания;
3. Верхний улавливатель. Он монтируется на «принимающем» столбе. Задача уловителя — защищать полотно от раскачивания, когда они закрыты;
4. Нижний улавливатель. Почти тоже, как и в предыдущем пункте, но с опорной площадкой, куда закатывается опорный ролик, если ворота полностью закрыты. Задача в том, чтобы удержать от раскачивания ворота, а также разгрузить направляющую и ведущие ролики;
5. Опорный ролик. Он одновременно является и заглушкой для передней части направляющей, и демпфером. Во время закрытия ворот он заходит в «нижний улавливатель», демпфирует удар закрывающихся;
6. Сама направляющая, за счет которой ворота и передвигаются вперед-назад по роликам.
7. Опорные ролики с подставками регулировки — элементы, которые обеспечивают перекатывание ворот и несут на себе основную нагрузку.

Регулировочные подставки требуются для:

• возможности замены роликовых опор, если они выйдут из строя;
• регулировки высоты ворот касательно земли;
• точной установки прямой роликовых опор.

Монтаж откатных ворот своими руками

Закладная

У большинства людей закладной элемент вызывает множество вопросов, поскольку непонятны размеры и форма этой детали, и все пытаются найти ее схему конструкции. Схема вам не понадобится. Задача этого элемента состоит только в том, чтобы на фундаменте подготовить некую основу для дальнейшего крепления роликов и привода с помощью сварки. С учетом этого, форма абсолютно не имеет значения, размеры могут отличаться. Под закладную используется швеллер №10-25. Чем тяжелее ворота — тем мощней необходим швеллер. Закладная обязана стоять непосредственно на линии перемещения полотна ворот, площадка под электродвигатель смещена от данной линии внутрь территории.

Фундамент

Это, наверное, наиболее ответственный и важный элемент всей конструкции. Для начала фундамент требуется под закладную, куда будут фиксироваться опорные ролики. Некоторые компании и частные строители предлагают более экономный вариант основания, чем железобетон, а именно предлагают закрутить пару винтовых свай, куда затем наверх приваривается закладная и вот, по большому счету, практически все готово.

Затем рядом, в пучок свай прикручивается еще одна чуть наискосок (поскольку ровно рядом не установить много свай), под столб. Этот способ мы даже рассматривать не станем. Вероятно, он и подойдет под легкие и небольшие откатные ворота, к примеру, длиной 2,5 метра с легким каркасом, но ворота большей длинные будут «гулять» на этом основании.

Мы считаем, что в данном случае нет альтернативы железобетонному фундаменту, но и его можно выполнять по-разному. Так, к примеру, часто предлагается заливать только один фундамент — прямо под закладную, или два отдельных, один из них — под закладную, другой — под «принимающий» столб.

Такой вариант гораздо лучше, нежели само решение установки винтовых свай, но наличие двух отдельных фундаментов может закончиться плачевно, тем более в случаях, если эти фундаменты не находятся ниже уровня промерзания земли. Просто в результате морозного пучения эти отдельные фундаменты могут перемещаться вне зависимости друг от друга. В данном случае, даже при небольших смещениях касательно друг друга, все может завершиться тем, что ворота не будут попадать в уловители, которые находятся на приемном столбе, и вам нужно будет все время перенастраивать их.

Решение данной проблемы очень простое (но более дорогостоящее, нежели два раздельных фундамента) — оба столба обязаны соединяться одним фундаментом. В данном случае, даже при смещении основания, оба столба будут постоянно располагаться параллельно между собой, перемещаясь в одной связке.

Столбы

Их необходимо установить перед заливкой фундамента. В варианте с откатными воротами они не несут почти никакой нагрузки, помимо ветровой. То есть, у полотна, ворот, как правило, большая «парусность» и при сильном ветре, вся нагрузка переходит от полотна на столбы. Если рассматривать оптимальный вариант, то для этих ворот достаточно использовать трубу 65х65х2 мм.

Касательно того, есть ли смысл ставить П-образные столбы или обычные — здесь нет общего мнения. Комплектующие могут устанавливаться без проблем на одинарные столбы. Но лучше П-образный вариант, этот вариант предпочтительней в том случае, когда в дальнейшем вы планируете поставить не только привод, но и набор автоматики для ворот, который в себя включает фотоэлементы. Для начала фотоэлементы намного удобней устанавливать именно на внутренние столбы, а не на столбы снаружи (с учетом антивандальных соображений). А также, внутри столбов внутри довольно удобно проложить скрытую проводку к сигнальной лампе и фотоэлементам.

Конструкция каркаса

Каркас желательно изготавливать из металла. Конструктивно он делается из труб квадратного или прямоугольного сечения нескольких типоразмеров. В роли силового каркаса используются трубы большего размера, внутреннее заполнение в форме ребер жесткости изготавливается из труб меньшего размера.

К каркасу желательно сразу же приварить зубчатую рейку (или резьбовые цилиндры под крепеж зубчатой рейки). Крепежи зубчатой рейки (резьбовые цилиндры, 3 штуки на один метр рейки) стандартно находятся с ней в комплекте. Непременно проверяйте данный факт во время покупки! Для того чтобы потом без проблем установить автоматику. В противном случае, затем будет очень неудобно ее ровно приваривать к низу полотна.

Ее длина обязана быть больше не менее, чем на один метр длины проема. Этот один лишний метр (или даже больше) зубчатой рейки выходит на «противовес», чтобы постоянно находиться в зацепе с зубчатым колесом электродвигателя привода каркаса. Зубчатая рейка является универсальной и подойдет под 99% приводов (NICE, САМЕ, Алютех, Дорхан и так далее). Если приваривать резьбовые цилиндры для дальнейшего крепежа зубчатой рейки, то желательно их приварить предварительно к направляющей.

Также не забывайте, что если вы хотите в откатных воротах установить калитку (врезав калитку непосредственно в полотно ворот), то ее необходимо сделать в той части ворот, которая ближе всего находится к опорным роликам, на которых полотно удерживается. Если же вы хотите сделать калитку на дальнем конце полотна от роликов ворот или средней, то вы значительно можете нарушить баланс развесовки, силы, «увеличите рычаг», то есть, тех показателей, которые воздействуют на ролики.

Да, откатные ворота могут обойтись довольно дорого, но своей технологичностью и простотой конструкции, они дадут большую фору подъемным и распашным воротам. Установленные четко с соблюдением технологий, они реже заклинивают и деформируются.

Оцените статью: Поделитесь с друзьями!

Откатные ворота своими руками чертежи схемы конструкции. Видео и фото

Откатные ворота на участке занимают минимум места, надежны и долговечны. Они не требуют слишком тщательного ухода ни за самой конструкцией, ни за прилежащей территорией. Кроме того механизм их настолько прост, что при желании достаточно легко изготовить откатные ворота своими руками.

Все что потребуется для изготовления откатных ворот – набор инструментов, материалы, немного свободного времени и хорошая инструкция. Откатные ворота своими руками можно сделать буквально за несколько дней. При правильном выборе материалов и четком соблюдении инструкции, они не будут отличаться по прочности и надежности от покупных, но стоимость их окажется намного дешевле. Кроме того, раз уж вы сами собираетесь изготавливать ворота, то можно продумать и реализовать любой дизайн, придав своим воротам индивидуальность.

Изготовить створку откатных ворот своими руками совсем несложно, она имеет очень простую конструкцию. Все что нужно для начала работ – измерить размер проездного проема и часть забора, куда будет сдвигаться створка. Для примера рассмотрим, как изготавливаются откатные ворота консольного типа, наиболее удобная и распространенная конструкция.

Для примера изготовления полотна откатных ворот рассмотрим стандартный проем:

Важно! Высота полотна будет чуть меньше, чем высота забора, так как необходимо предусмотреть зазор над дорогой. В нашем примере сделаем зазор равным 7,5 см.

Конструкция откатных ворот обязательно включает в себя противовес в размере 1/2 от ширины проема. В нашем случае длина противовеса равна 2 метрам. Эта часть конструкции не перекрывает проем, а удлиняет полотно на рассчитанную величину. Чтобы хорошо представить себе будущие ворота и исправить приведенные размеры на собственные, лучше предварительно подготовить чертежи откатных ворот.

Важно! Длина прилегающего забора в нашем случае должна быть не менее 6 метров, чтобы створка откатных ворот могла полностью открыть проем.

Если полотно ворот будет заполнено листами профнастила или похожим легким материалом, то для изготовления полотна потребуются следующие по списку материалы.

Каркас ворот изготавливается из труб 60х30. На всю длину направляющей шины привариваем 6-метровую трубу широкой стороной, оставив с одного края отступ 3 см. Затем с той стороны, где труба доходит до края шины, прихватываем трубу длиной 1,85 метра, отмеряем от нее по шине 4 метра и прихватываем вторую трубу такого же размера. Получаются 2 вертикальные стойки. Соединяем их между собой 4-метровой трубой.

Важно! На этом этапе необходимо четко обмерить каждую сторону, чтобы не было перекосов. Должен получиться ровный прямоугольник.

Свободный край шины и верхний угол каркаса соединяются между собой трубой 2,7 метра. Это и есть противовес в виде треугольника, который не будет виден с лицевой стороны забора.

Внутренняя часть каркаса состоит из труб 20х40, образующих 6 равных прямоугольников. Чтобы оставить место для профлиста используется труба меньшего сечения, чем для рамы. На прокладки толщиной 20 мм укладываются трубы широкой стороной и привариваются.

После обварки ворот обязательно все швы зачищаются и шлифуются.

Покраска защитит ворота от ржавчины и придаст им ухоженный вид, поэтому краску необходимо выбирать стойкую, обладающую хорошими защитными свойствами. Лучше всего для этой цели подойдет нитроэмаль или автомобильная краска. Эти материалы легко наносятся и быстро сохнут, поэтому можно покрасить створку откатных ворот своими руками, избегая дополнительных затрат.

К внутренним трубам саморезами крепятся профлисты (или любой другой материал), предварительно подогнанные по размеру. Желательно сделать предварительную разметку, где будут вкручиваться саморезы или использовать чертежи откатных ворот, чтобы не испортить внешний вид створки.

Треугольник противовеса не заполняется, так как не исполняет декоративной или защитной функции.

Чтобы ворота прослужили долго, необходимо правильно подготовить фундамент для откатных ворот.

Чтобы раствор как следует высох, его нужно оставить на неделю, только после этого можно считать, что фундамент для откатных ворот готов.

С другой стороны проема рядом с забором нужно установить столб, к которому будут крепиться верхние ролики и уловители.

После высыхания бетона необходимо установить сами ворота. Для этого:

• привариваем к силовой раме подставку с роликовыми опорами и площадку под привод;
• устанавливаем направляющую балку створки на ролики, проверяем, ровно ли установлены ворота с помощью уровня;
• к столбу, в сторону которого будут открываться ворота, привариваем каркас верхних роликов, еще раз проверяем по уровню установку полотна;
• с противоположной стороны устанавливаем уловители на столб таким образом, чтобы в них заходили углы ворот;
• зажимаем ролик, установленный внутри направляющей балки;
• подключаем автоматику.

Привод для откатных ворот своими руками

Для удобства к воротам часто подцепляют электрические приводы, приводящие створку в движение с помощью кнопки. Если вы уже сделали откатные ворота своими руками, то осталось установить на них привод и автоматику, что совсем несложно выполнить, имея определенные навыки. Тем более что на откатные ворота консольного типа, которые мы используем в примере, устанавливаются самые простые двигатели.

Выбор двигателя зависит только от вида доступного напряжения на участке:

• трехфазный – более мощный;
• однофазный – менее мощный, может привести к проблемам при пусковом моменте.

Для открывания ворот потребуется двигатель со следующими характеристиками:

• мощность – 1,5-2,5 кВт, зависит от веса конструкции;
• частота вращения – чем меньше, тем лучше чтобы снизить нагрузку на ведущий вал.

Хорошим выбором будет 6-полюсный привод с частотой вращения 1000 об/мин или 12-полюсный с частотой 500 об/мин. Любые виды двигателей продаются в магазине, но чтобы удешевить механизм можно использовать и подручные средства, например, использовать двигатель от старой стиральной машины. Естественно, что для работы с электричеством необходимо иметь определенный навык, поэтому если у вас его нет, лучше обратиться за помощью к специалисту. Чтобы подключить такой двигатель к системе нужно будет определить концы двух пар обмоток. Для этого мультиметром необходимо измерить сопротивление, которое у пусковой обмотки значительно выше.

Следующим этапом будет выбор редуктора, лучше всего подойдет одноступенчатый. Частота вращения приводного колеса (выходного крутящего момента) у него должна составлять 80-100 об/мин, частота вращения входного крутящего момента обязательно совпадает с частотой вращения двигателя.

Для соединения валов двигателя и редуктора используют жесткую или полужесткую муфту.

Роль редуктора может исполнять ременная передача. Чтобы правильно собрать элементы схемы можно использовать автомобильный ролик-натяжитель ремня ГРМ. Особое внимание нужно уделить правильной отцентровке вала.

Способы управления откатными воротами

Основное удобство откатных ворот состоит в практически полной их автономности, особенно если использовать дистанционное управление откатными воротами.

Мы рассмотрим 3 распространенных вида автоматики для откатных ворот.

Пульт-брелок

Дешевое и удобное устройство, весьма популярное среди владельцев откатных ворот. Помимо электропривода, приводящего ворота в движение, нам потребуется блок управления.

Система дистанционного управления состоит из блока управления и пульта. На блоке управления находится всего одна кнопка, которая подает сигнал к открытию или закрытию ворот в зависимости от их исходного состояния. На брелках может быть одна или две кнопки, которые после установки системы необходимо запрограммировать. Вы можете сделать это самостоятельно, благодаря четким инструкциям.

Рассмотрим инструкцию одного из видов дистанционного управления на пульте:

• подключаем приемник к блоку питания, мощностью 12V, соблюдая полярность;
• зажимаем на пару секунд кнопки пульта и ждем, когда замигает индикатор;
• на приемнике также зажимаем кнопку до начала мигания сигнала;
• когда оба сигнала начали быстро моргать, зажимаем кнопку управления воротами и держим, пока индикаторы не станут гореть постоянно;
• отпускаем кнопку и еще раз быстро нажимаем 2 раза.

Обратите внимание на то, что ворота могут управляться одновременно и с дистанционного пульта и со стационарного блока управления, но не вручную. Блок управления надежно фиксирует ворота, что дает дополнительную защиту от взлома, обычный замок на ворота в таком случае не нужен.

Плата приемника имеет DIP-переключатели, которыми регулируется его ответ на сигнал:

• 1-е положение кратковременно замыкает контакт, пока подается сигнал;
• 2-е положение замыкает контакт до момента подачи нового сигнала.

Длительность импульсов, которые подаются для приведения в движение ворот, не большая, но поддается регулированию. Чтобы запустить двигатель с помощью устройства, подающего импульсы с малым напряжением (12V), нужно будет добавить в электрическую схему дополнительные реле.

GSM контроллер

Еще один способ управления воротами – GSM-контроллер. В последнее время он набирает обороты по популярности, так как управлять воротами можно прямо с мобильного телефона, т.е. не нужен даже отдельный пульт.

Единственная проблема при использовании такого способа – плохой сигнал сотовой связи. С ней сталкиваются жители удаленных от вышек населенных пунктов. Поэтому прежде чем устанавливать такую систему, необходимо убедиться в том, что сигнал мобильной связи в вашем доме постоянен, и на его качество не влияют погодные условия.

В качестве автоматики для ворот можно использовать простой контроллер сигнализации «КСИТАЛ». Он имеет 3 группы реле, контакты которых подключаются следующим образом:

• контакт 2-й группы параллельно кнопке открытия;
• контакт 3-й группы параллельно кнопке закрытия.

Схема с использованием такого контроллера включает в себя концевые выключатели.

Контроллер управляется шаблонными сообщениями, которые отправляются с мобильного телефона. Он принимает сигнал благодаря установленной в него СИМ-карте, на которую отправляются сообщения. Получив сигнал, контроллер приводит в движение ворота, движущиеся до тех пор, пока не будут полностью открыты или закрыты.

Контакт 1-й группы реле можно установить в режим открывания ворот с помощью магнитного ключа. Программирование системы происходит с помощью установки значения «1» в 39-й ячейке телефонного справочника СИМ-карты контроллера. В таком случае открывание ворот снаружи происходит с помощью магнитного ключа, а закрывание изнутри с кнопки блока управления. Контроль 1-го реле в системе устанавливается и снимается только вручную, т.е. напряжение будет подаваться до тех пор, пока не будет отключен контроль. Чтобы не было сбоев в работе, к контроллеру нужно подключить независимый источник питания.

RFID идентификацию и Arduino

Плата Arduino – бескорпусное, дорогое, по сравнению с брелками и GSM-системой, устройство, но обладающее множеством интересных функций. Покупка такой платы и самостоятельная ее настройка и установка, все же обходится дешевле минимум в 3 раза, чем готовая автоматика для ворот.

Нам потребуется:

• плата Arduino Leonardo;
• активная RFID метка стандарта SHF или RTLS с частотой сигнала 2,4ГГц;
• устройство считывания.

Для соединения устройств используется шина RS-485. После подключения платы, необходимо будет поместить ее в герметичную оболочку.

С помощью платы можно установить ворота в автоматический режим открывания при приближении автомобиля. Для этого в автомобиль устанавливается радиометка, улавливая сигнал которой устройство открывает ворота и держит открытыми, пока сигнал не удалится. Кроме того, плата может выполнять множество других функций, связанных с электроникой: включать свет, выключать сигнализацию и т.д.

Виды откатных ворот

Откатные ворота зарекомендовали себя как надежная, крепкая конструкция, которая много лет используется для защиты территорий организаций и частных владений. В зависимости от пропускной способности ворот, размеров проема и некоторых других факторов используют один из трех видов откатных ворот.

Подвесные

Подвесные откатные ворота представляют собой конструкцию, в которую входят:

• вертикальные стойки по краям проема;
• горизонтальная балка с установленным на нее роликовым механизмом;
• полотно ворот, движущееся по роликам на балке.
• Достоинства подвесных ворот:
• ветроустойчивость;
• взломоустойчивость;
• любой по величине размер полотна.

Для частного использования можно сделать небольшие по размеру, легкие ворота, но именно такая конструкция откатных ворот может выдержать массивное, тяжелое, обладающее наибольшей степенью прочности полотно. Такими воротами обычно оборудованы проездные проемы организаций, требующих большой степени защищенности.

Недостатки:

• ограничение верхней балкой высоты проезжающего транспорта;
• металлоемкость.

Именно из-за ограничения транспорта по высоте такие ворота стараются сделать по максимуму высокими, что еще больше увеличивает материальные затраты на изготовление конструкции.

Рельсовые

Рельсовые откатные ворота приводятся в движение с помощью нижнего рельса. Рельс устанавливается на одном уровне с дорогой и не препятствует движению автомобилей.

Достоинства модели:

• простая конструкция;
• ветроустойчивость;
• устойчивость к взлому и тарану благодаря возможности использования укрепленного тяжелого каркаса и обшивки;
• возможность закрыть проем до 6 м.

Недостатки:

• необходимость чистить рельс.

Чтобы сгладить недостаток рельсовых ворот, желательно, чтобы прилегающее дорожное покрытие было достаточно крепким, не разрушалось и не сыпалось. Так же устанавливать ворота такого типа не рекомендуется в регионах с частыми снегопадами или в местах постоянного образования снежных заносов.

Консольные ворота

Конструкция консольных ворот состоит из полотна с противовесом, который движется по направляющей балке, закрепленной чаще всего внизу конструкции.

Достоинства:

• закрытая балка защищена от непогоды;
• не контактируют с землей;
• не ограничивают проем по высоте;
• отсутствует зазор между воротами и примыкающим забором.

Недостатки:

• длина полотна и забора должна быть в 1,5 раза шире проездного проема, в то время как рельсовые и подвесные ворота требуют равной проему длины для полного открывания ворот.

Ворота такого типа наилучшим образом сочетают в себе удобство использования, прочность и небольшие затраты на их изготовление.

Преимущества откатных ворот

Основное преимущество откатных ворот – их компактность и неприхотливость:

• водитель автомобиля может беспрепятственно подъезжать прямо к воротам без риска повредить автомобиль при открывании проема;
• ворота в открытом положении или при открывании абсолютно не занимают места на участке;
• ворота могут быть установлены в любой момент, даже если прилежащая территория уже занята посадками или декоративными элементами;
• обильный снегопад и сугробы у ворот не мешают их открыванию и закрыванию;
• закрытая балка с установленным внутри роликовым механизмом не требуют смазки или очистки.

Помимо экономии места откатные ворота имеют и ряд других преимуществ.

Надежность. Благодаря своей конструкции они менее подвержены повреждению при сильных порывах ветра, ударах или попытке взлома. Механизм, по которому движется полотно ворот, прост и рассчитан на долгосрочное регулярное использование.

Доступность электропривода. Для откатных ворот модели электропривода и автоматики более простые и дешевые по сравнению с оборудованием для распашных ворот.

Размеры ворот практически не ограничены, и изготавливаются индивидуально по размерам проездного проема.

Откатные ворота фото

Благодаря простоте конструкции, удобству использования, стильному исполнению и минимуму занимаемого места откатными воротами все чаще заменяют простые распашные конструкции.

Для заполнения рамы откатных ворот существует множество материалов, благодаря которым, ворота приобретают свой собственный стиль и индивидуальность.

Сэндвич-панели

Одним из самых доступных по цене и популярных материалов являются сэндвич-панели. С их помощью воротам легко придать любой стиль. Панели изготавливаются с любой текстурой и рисунком, поэтому не составляет труда подобрать именно тот вариант, который идеально подойдет к стилистике дома, будь то дерево, филенка или гофр.

Дерево

Дерево является экологичным и долговечным материалом, а если его обработать качественным современным покрытием, то деревянные ворота надолго сохранят свой внешний вид.

Бюджет деревянных ворот находится в большом диапазоне, так, например можно обить раму сосновыми досками или заполнить резными деталями из дуба или вишни. Последние не только прослужат намного дольше, но и придадут статусность участку, став настоящим украшением двора.

Закаленное стекло

Новым интересным дизайнерским решением стали откатные ворота из закаленного стекла. Хрупкие на вид, они способны выдержать сильные порывы ветра и удары. Стекло может быть тонированным, но если со стороны улицы на участке расположены только декоративные элементы и растения, часто хозяева не скрывают от посторонних глаз красоту их участка. Отличным решением станет сочетание металла и стекла.

Кованые ворота

Изделия из декоративной ковки всегда ценятся, выглядят дорого и представительно. Створки из этого материала хоть и тяжелы, но легко сдвигаются в сторону, когда используется автоматическое управление откатными воротами. Кованые ворота не деформируются, не ржавеют, очень прочны, надежно защищают участок от взломов, при этом сами не гнутся от ударов или тарана.

Профилированный лист

Профлист — легкий облицовочный материал. С ним легко работать даже новичку в строительном вопросе, который решил изготовить откатные ворота своими руками. Ворота из профлиста надежно защищены от неблагоприятного воздействия внешней среды. Они не подвержены коррозии благодаря тому, что этот материал представляет собой листы высококачественной оцинкованной стали, дополнительно покрытой полимерным покрытием. Кроме того профлист можно выбрать абсолютно в любой расцветке.

Схема откатных ворот своими руками с размерами

Самый простой и бюджетный вариант оформить въезд на свой участок – это самостоятельное изготовление (в этом вам поможет схема) откатных ворот своими руками. С размерами не будет проблем, если вы заранее внимательно изучите предлагаемые схемы и чертежи и аккуратно разметите все заготовки.

Почему мы с вами акцентируем внимание именно на аккуратности и внимательности? Потому что именно от этого зависит, будут ли ваши ворота нормально открываться, или у вас будут с ними постоянные проблемы.

И если с распашными воротами некоторая «небрежность» в проектировании, разметке и сварке еще простительна, то с откатными такой вариант не пройдет. Именно поэтому вам потребуется точная схема откатных ворот. Своими руками, с размерами которые указаны, вы спокойно сможете сделать любой из предложенных вариантов.

Основание под откатные ворота

Самый лучший вариант сделать фундамент под откатные ворота – это разделить работы на 2 части. Первую часть, копку котлована, поручить наёмным рабочим. Работа эта неквалифицированная, котлованчик получается узкий и глубокий. Работать в нем неудобно. Поэтому пусть наемники повынимают грунт.

А вот вторую часть, вязку арматуры и заливку бетоном, лучше сделать самому. Иначе наемники могут напортачить – тут уж лучше делать все своими руками.

Рама откатных ворот

Когда вы будете готовы приступить к изготовлению рамы для ворот, то после закупки материала вам предстоят следующие этапы:

1. Разметка материала.
2. Резка материала по размерам.
3. Сварка рамы ворот.

Сложного в этом виде работ ничего нет. Стоит  только заметить, что снова обращаю ваше внимание на аккуратность. Все детали, готовые к сварке, должны лежать на строго горизонтальной плоскости.

В случае, если вы будете сваривать каркас ворот «на коленке», 100 процентов, что он получится у вас кривым. Потом по месту придется резать болгаркой и переваривать.

Ролики для откатных ворот

Ролики и вообще всю фурнитуру для ворот лучше купить в виде готового набора. Стоят они недорого, продаются повсеместно. У нас в DIY супермаркете я насчитал на неделе 6 вариантов наборов для откатных ворот.

Монтируете ролики по схеме – ничего сложного.

Автоматика откатных ворот

А вот автоматику ворот лучше купить в специализированной фирме. Лучше в той, что занимается установкой ворот.  Брать китайские или итальянские комплекты – решать вам.

Я поставил себе китайский – 6 лет работает, все в порядке.

Обшивка – чем обшить ворота

Можно обшивать откатные ворота профнастилом, можно использовать панели ДПК, можно делать воротину с коваными элементами.

Тут уж, как говорится, «на вкус и цвет все фломастеры разные». Только помните при проектировании про такой показатель, как ветровая нагрузка на плоскость ворот. И посмотрите, чему она, ветровая нагрузка, равна для вашего региона.

И многие вопросы по поводу материала для обшивки полотна ворот отпадут сами собой.

Как сделать ворота: чертежи и монтажные схемы откатных, гаражных, распашных, подъемных, из профнастила

Без добротных ворот участок остается открытым. Это опасно: во двор могут забрести случайные прохожие и даже преступники, которых ведет жажда легкой наживы. Но мы поможем на все 100 % реализовать поговорку «Мой дом — моя крепость».

Откатные ворота: монтажная схема, чертежи и видео

Самодельные откатные ворота чаще всего используют в загородных домах, на объектах с интенсивным движением транспорта, на резервных въездах и выездах. Их оборудуют автоматической системой открывания, но простые варианты функционируют без автоматики.

Электропривод для ворот откатного типа совсем необязателен, это скорее дань прогрессу. Но все же «помощник» экономит время для людей, которые ежедневно по несколько раз пересекают границу входа во двор. Схема работы конструкции изображена на картинке:

Сдвижные ворота — это одно или два металлических полотна из профилей размером 40-60 и 40-20 мм, которые можно обшить профнастилом, листовой сталью или деревом. «Половинки» навешиваются на направляющие из уголка со стороной 75 мм. Узлы подвеса (три штуки) состоят из ролика, осей и корпуса. В ролике стоит подшипник № 206. Дверь может быть прорезана в любой створке:

Верхние металлические направляющие также делаются из уголка со стороной 75 мм. Одна полка уголка прорезается и отгибается с радиусом 180 мм посередине и в конце каждой направляющей. После регулировки полотен, отогнутую полку нужно приварить к другой полке, чтобы обеспечить необходимую жесткость воротам.

Нижние направляющие изготавливаются из уголка со стороной 45 мм. Когда створка закрывается, ролики накатываются на отогнутые направляющие и полотно двигается перпендикулярно воротам. Этот сдвиг должен быть в пределах 20-25 мм. Уплотнитель между створками резиновый. Он крепится на полосе из листовой стали толщиной 1-1,5 мм.

Устройство автоматизированного привода выглядит так:

На картинке изображена схема установки консольного оборудования:

Монтаж откатных ворот

Чтобы сделать и установить откатные ворота своими руками, сначала монтируют опоры для будущей конструкции. Чаще всего это забетонированные металлические трубы, швеллера, деревянные брусья, кирпичные колонны или бетонные столбы. Заливку раствором проводят на расстояние больше глубины промерзания грунта.

Кирпичные колонны нужно оборудовать несколькими металлическими закладными (по три-четыре на каждом столбе), размером 50-50 мм.

Далее заливается фундамент для ворот. Для этого используется швеллер 20-25 см шириной с вваренной в него арматурной сеткой диаметром 12-14 мм. Эта конструкция опускается в траншею шириной 40 см и глубиной 1 метр арматурой вниз и заливается бетонным раствором.

Траншея должна быть шириной в половину ширины ворот.

После высыхания фундамента можно устанавливать сами ворота. Сначала на швеллере выставляются ролики для движения ворот и максимально разводятся с учетом их диаметра. Концевой ролик должен быть диаметром 150-180 мм, поэтому ближнюю к проему каретку нужно отодвинуть от проема на это расстояние.

Как сделать откатные ворота своими руками

Откатные ворота, изготовленные своими руками, будут стоить в несколько раз дешевле, чем произведенные по заказу в специализированной компании.

На подготовительном этапе весь металл: листы створок, балки и трубы, необходимо зачистить от ржавчины и окалины при помощи болгарки шлифовальным кругом. Затем сталь обезжиривается растворителем и грунтуется. После этого сваривается несущая рама будущих гаражных ворот.

Лучше использовать профиль с сечением 60-30 мм (можно 50-50 мм, 60-40 мм). Абсолютных правил нет. Сгодится любой подручный материал. Обрешетка каркаса придаст жесткость воротам, поэтому без нее не обойтись. Это могут быть трубы диаметром 20-24 мм. Следует взять материал прямоугольного сечения, чтобы легче было вкручивать саморезы для крепления облицовки.

После того, как несущая рама готова, нужно приварить к ней снизу направляющую с фурнитурой. Направляющую и профиль нужно соединять точечно, иначе каркас ворот после сварки «поведет». После завершения работ все металлические поверхности зачищаются и грунтуются.

Материал для обшивки ворот крепится к основе заклепками или саморезами. Винты по металлу вкручиваются шуруповертом или дрелью на малых оборотах со специальной насадкой-битой. Зашивать полотно можно доской, профнастилом, металлом, вагонкой. В холодных регионах гаражные варианты будет целесообразным утеплить пенопластом или минватой.

Дальше можно накатывать раму на каретки, выставлять ворота по уровню, приваривать к швеллеру роликовые тележки и обваривать платформы.

Не забудьте, что этот накатной (концевой) ролик должен наезжать на нижний уловитель для балансировки ворот.

Видео о том, как сделать откатные ворота своими руками:

Обычные ворота: распашные из профнастила

Ворота из профнастила, изготовленные своими руками, выглядят весьма стильно, не говоря об их функциональности. Конструкция может использоваться на даче или на придомовой территории. Профнастил — это только материал для зашивки рамы (каркаса), и применяется он в качестве декора. Ворота можно обшить профнастилом с любой глубиной волны.

Рассмотрим, как сделать недорогие ворота из профнастила для своего дачного участка. Первым делом устанавливаются опорные столбы (обязательные элементы), а на них крепятся петли для створок:

Между воротными стойками и столбами устанавливаются прокладки и прижимаются при помощи струбцин. Затем измеряется расстояние между верхними стойками, профиль под размер прихватывается сваркой. Те же процедуры проводятся с нижним профилем.

Потом необходимо найти центр горизонтальных профилей (нижней и верхней), отступить от него на 3 мм влево и вправо. По размеру между верхней и нижней стойкой отрезаются два «прута», которые устанавливаются по центру рамы вертикально. Снизу ворот привариваются горизонтальные трубы для высечки.

Завершается сборка каркаса монтажом стоек в центре обеих створок. По центру ворот выполняются болгаркой сквозные прорези снизу и сверху, разделяя конструкцию пополам. Ворота снимаются, укладываются на землю, провариваются швы, срезаются лишние выступы профилей. Готовая рама окрашивается. Профнастил крепится к раме после окраски саморезами.

Чтобы щель между створками не была видна, на одну «половинку» снаружи устанавливается стальная полоса. Листы профнастила отрезаются под нужный размер и крепятся алюминиевыми или металлическими заклепками 4-6 мм с шайбами.

Более подробно процесс монтажа показан на видео:

Подъемные ворота

Ворота подъемные делятся на роллетные, секционные и цельные. Чаще всего используются в эксплуатации секционные модели. Комплектующие — панели высотой 40-60 см. Их можно изготовить из самых разных строительных материалов: дерево, пластик или металл. Внутри панелей находится полиуретан. Он улучшает теплоизоляцию.

Соединяются панели шарнирами на петлях, а открывание происходит за счет поднятия полотна под потолок. При закрывании щит опускается вертикально. Направляющие изготавливаются из антикоррозийного материала, а подвижные элементы — из сочетания пластика и стали.

В подъемных моделях створку поднимает и убирает под потолок шарнирно-рычажный механизм. Ворота открываются бесшумно и безопасно. Сэкономить деньги можно с помощью правильной планировки высоты и ширины проема таким образом, чтобы потребовалось минимальное количество панелей. Также можно сделать ручной, а не автоматический привод для передвижения створок.

Простые деревянные ворота

Рама для ворот сбивается из соснового бруса размером 60-80 мм. Деревянные опоры бетонируются, предварительно их нижние концы нужно покрыть слоем гидроизоляции (битум, гудрон, креозот) или обернуть рубероидом. После замера общей длины делается прямоугольный каркас с перемычкой посередине каждой створки.

На каркас набивается штакетник — планки 15-20 мм толщиной и 15-20 см шириной. Также доски можно крепить шурупами по дереву. Высота ворот по стандарту — 2,2 метра.

Створки навешиваются на тяжелые металлические петли, в двух или в трех местах каждая. Затем конструкцию необходимо покрыть олифой и дать просохнуть 2-3 дня. Остается покрасить новые деревянные ворота, установить звонок и засов изнутри.

Напоследок предлагаем посмотреть видео. Это мастер-класс по установке распашных ворот:

чертеж, схема и инструкция по монтажа

Вид конструкции изнутри

Если лет десять назад о том как сделать откатные ворота своими руками некоторые люди могли только мечтать, то сегодня такой конструкцией никого не удивишь. Многие могут себе позволить заказать готовое изделие со всей фурнитурой и аксессуарами, но мастерам умельцам известно о том, как смастерить их самостоятельно, с помощью подручных материалов, а некоторые только задумываются над тем, как соорудить откатную систему ворот своими руками на даче или возле собственного дома.

Для тех, кто уже решился, но не знает, как воплотить в реальность свои желания, и собран этот, надеемся, полезный материал. В нем мы постарались отобразить самые важные аспекты, видеоматериал и чертежи по изготовлению, монтажу и комплектации различных типов откатных ворот.

Когда не знаешь с чего начать

Расчистка территории и подготовка основания

Любое строительство берет начало с осмотра территории и подготовки схемы будущей конструкции с учетом всех составляющих элементов. Откатные или раздвижные/сдвижные ворота не исключение хотя бы только потому, что конструкция любого вида довольно сложная. Изготовление и монтаж сдвижных ворот своими руками – процесс трудоемкий и кропотливый.

Начнем с очистки и разметки территории. У раздвижных систем есть одна особенность – их монтаж невозможен в том случае, если недостаточно места вдоль ограждения для отката полотна. Чтобы убедиться в том, что на вашем участке дачи места хватает, следует произвести некоторые расчеты.

Исходя из размеров стандартного проема, ширина въезда должна быть не менее трех метров. Оптимальной для комфортного пользования шириной проема считается 4м. Выяснив направление отката, нужно прибавить к этой величине еще половину. Ровно столько должно быть свободного места для отката полотна. То есть, вдоль ограждения следует расчистить и выровнять площадку длиной 6м. Если внутри участка территориальной возможности нет, не отчаивайтесь. Конструкцию можно возвести и снаружи.

Недостатком этого типа ворот является невозможность самостоятельной сборки и монтажа. В одиночку с задачей не справиться. Но, если вас сложности не пугают, и есть помощники, то переходим к следующему этапу.

Значение опорных столбов

Схематическое изображение кирпичных опорных столбов

Выбирая вариант конструкции будущего изделия, следует внимательно изучить все достоинства и недостатки каждой из них, чтобы в ходе эксплуатации, установленные сдвижные ворота своими руками, не разочаровали своего хозяина.

Но, сначала имеет смысл заметить, что может и не каждому виду изделия требуется основательный фундамент для движения полотна, но любому из них обязательно нужны прочные и устойчивые опорные столбы. И если на участке вашей дачи или дома есть капитальное оградительное сооружение, то считайте, что часть подготовительных работ для возведения выдвижных ворот уже выполнена.

Вам придется только позаботиться об обустройстве фундамента, если вы отдаете предпочтение таким воротам, как консольные или рельсовые. Так как для подвесных конструкций особой нужды в основательном фундаменте нет. На видах изделий и их обустройстве остановимся чуть позже.

Легкое обустройство основания

Винтовые сваи для обустройства фундамента

Если, по вашему мнению, устройство ограждения недостаточно устойчиво, следует укрепить ту их часть, которая будет удерживать весь вес полотна будущего изделия. В таком случае часто прибегают к помощи такого материала, как винтовые сваи. Приобрести их можно в строительных магазинах, но важно выбирать качественные винтовые сваи, изготовленные из металла толщиной не менее 2мм.

Применение винтовых свай удобно тем, что устанавливать их можно в любую погоду без участия дополнительной техники. Они ввинчиваются с помощью специальных приспособлений в грунт на глубину 1,5 − 2м. Внутренние пустоты винтовых свай заполняются бетоном, а верхняя часть прикрывается или заваривается специальной крышкой. К ней в будущем закрепится основа, на которой и будет удерживаться весь вес полотна.

Такое обустройство фундамента под раздвижные ворота своими руками можно произвести буквально за один день. Еще одним важным достоинством винтовых свай считается то, что не понадобится время для застывания бетона, можно начинать монтаж незамедлительно. Подробности о возведении конструкции таким способом, то есть с применением винтовых свай можно узнать из видеоматериала.

При формировании фундамента следует позаботиться о прокладке электропроводки для автоматики и электропривода, монтаж которых будет производиться по окончании всех установочных работ конструкции.

Разновидности изделий

Пришло время изучить конструктивные особенности каждого вида изделия, чтобы выяснить, какому именно изделию вы хотели бы отдать предпочтение, так как раздвижные или сдвижные ворота имеют три основных типа.

Каркас консольных ворот

Подвесные

Рельсовые

Подвесные изделия

Эскиз подвесного изделия

К более раннему изобретению конструкции относятся подвесные ворота. Принцип их работы заключается в движении полотна по верхней балке, закрепленной на опорных столбах. Удобные и простые конструкции для самостоятельного изготовления. Но, как раз верхняя балка и является единственным недостатком таких устройств, так как не любой высоты транспорт может под ним проехать.

Чаще такой вид ворот применяется на предприятиях или на территориях коттеджей. Их размеры внушительные, поэтому даже грузовой транспорт проезжает беспрепятственно. К преимуществам относятся устойчивость к порывам ветра, простая конструкция, возможность установки автоматики, длительный срок эксплуатации, небольшой расход материала. Всю затратную часть можно просчитать, составив чертежи будущей конструкции.

Движущееся по рельсам полотно

Схематическое изображение рельсовой системы

Чтобы было понятней, принцип движения такого вида конструкций напоминает створку двери шкафа-купе. На полотно крепятся роликовые колеса, которые движутся внутри направляющих рельсов. В комплектацию входят: высокопрочные несущие балки, роликовая платформа полотна, концевой ролик, держатель с улавливателем рельс, по которому происходит движение полотна.

Это широко применяемый вариант, который использовали длительное время до тех пор, пока не изобрели консольную систему. Неудобство рельсов заключается только в том, что в период сильных снегопадов движение полотна крайне затруднительно. Этот вид ворот требует постоянного ухода за роликами и направляющими. Кроме того, для возведения изделия понадобится прочный фундамент, так как полотно удерживает при движении заложенные в фундамент рельсы.

О том, как сделать раздвижные ворота такого типа, можно выяснить с помощью внимательного изучения схемы, в которой будут указаны все размеры и расположение деталей конструкции.

Консольный тип

Элементы консольной системы

Консольные системы более функциональны в любую погоду, а кроме того, их роликовые механизмы надежно защищены, так как находятся внутри конструкции. Но, самодельные откатные ворота такого типа требуют серьезных расчетов, поэтому без схемы не обойтись.

Для того чтобы не ошибиться в закупке материала, следует знать обо всех составляющих элементах. Устройство этой системы самое сложное, так как в движении полотна задействовано множество механизмов. При возведении потребуется участие специалистов или подробная инструкция с последовательностью установки каждого элемента.

Способы изготовления

Изображение со всеми элементами

Изготовить откатные ворота своими руками можно, соединив заводские готовые детали, не требующие сварки. С помощью инструкции, которая прилагается к комплекту сдвижных ворот, своими руками остается только произвести сборку всех детали, фурнитуру, с учетом автоматики, и произвести монтаж на заранее подготовленное основание. Фурнитуру лучше приобретать готовую, и крепить, строго соблюдая все размерные соотношения, указанные в прилагаемой схеме.

Но, если у вас имеются навыки сварщика, то можно изготовить на даче сдвижные ворота своими руками, по заранее подготовленному чертежу. Если вы собираетесь сооружать конструкцию впервые, то рекомендуется поинтересоваться у специалистов о том, как изготовить раздвижные ворота своими руками, чтобы не упустить некоторые еще незнакомые вам нюансы.

Изготовление каркаса изделия и его основания по правильно составленной схеме – еще не самое главное мероприятие, важно проводить все сварочные работы, постоянно измеряя правильность углов и диагоналей. Малейшие несовпадения или кривизна каркаса могут усложнить весь процесс монтажа.

Инструкция по монтажу

Монтаж готового изделия

Вы уже выяснили, как изготовить откатные ворота своими руками, определившись с видом, осталось только узнать о последовательности их монтажа:

1. После того как швеллер основания и арматурный каркас будут заложены в траншею длиной 2м, шириной 40−50см, глубиной 70−90 см, устанавливается платформа привода с внутренней стороны участка дачи. Траншея заливается бетоном. Высота основания должна быть в уровень покрытия въезда и стоять четко вдоль забора.
2. Опорный столб ворот устанавливается вплотную к опорному столбу забора.
3. На швеллер устанавливаются роликовые тележки в заранее отмеченные места.
4. На роликовые тележки устанавливается каркас ворот так, чтобы ролики вошли в нижнюю балку.
5. К опорному столбу крепятся кронштейны верхних роликов, которые выставляются так, чтобы зазор между ними и рамой был не более 2мм.
6. Остается зашить каркас выбранным вами материалом.

Если вы решите украсить откатные ворота коваными элементами, не забудьте, что вес изделия значительно увеличится, поэтому основание и опорные столбы для ворот с коваными элементами должны быть более прочными.

Автоматические ворота «сделай сам»: все, что вам нужно знать

Если вы хотите установить новые ворота, автоматические ворота могут стать удобным способом взять управление под контроль, не выходя из машины, и повысить безопасность вашего дома. Но установить автоматические ворота своими руками не так просто, как забить несколько столбов. Чтобы определить, подходят ли вам автоматические ворота, сделайте это самостоятельно, вот что вам нужно знать, прежде чем бросать лопату в грязь.

Источник изображения: Pinterest / emts.be

Используйте качественные детали и материалы

Проблема с автоматическими воротами, сделанными своими руками, заключается в том, что многие онлайн-комплекты имеют разное качество.Нестандартные ворота ставят под угрозу безопасность и не имеют эстетической привлекательности из-за поставляемых материалов более низкого качества. Из-за преждевременного износа непрочных деталей из стали, пластика и петель электрические ворота выглядят дешево и не выдержат такого расстояния.

Вместо этого найдите поставщика, который использует качественные материалы и компоненты. Авторитетные поставщики могут спроектировать и изготовить автоматические ворота, которые вы сможете установить самостоятельно, а не дешевый онлайн-комплект. Качественные ворота более устойчивы к погодным условиям, вредителям и повреждениям и могут обеспечить более безопасное решение для безопасности вашего дома.Выберите индивидуальный дизайн для большей универсальности.

Автоматические ворота своими руками требуют специальных навыков

Установка автоматических ворот — это узкоспециализированная задача. Если вы выполняете работу без подрядчика или установщика ограждений, вам потребуются строительные и электрические навыки.

Домовладельцы, пытающиеся самостоятельно выполнить установку с помощью набора для самостоятельной сборки и не имеющие большого опыта, могут столкнуться с дополнительными расходами, если задача не будет выполнена правильно. Тем не менее, расходы можно снизить, если подготовить фундамент самостоятельно и нанять надежного установщика, который выполнит окончательную проводку и настройку.Рекомендуется, чтобы автоматизация ваших ворот выполнялась электриком или квалифицированным установщиком.

Неправильная установка может привести к аннулированию гарантий и гарантий в случае возникновения дефектов. Чтобы снизить риски, остерегайтесь потенциальных проблем, таких как проблемы с уклоном и ремонт подземных двигателей, которые могут быть проблематичными, если подземный дренаж затруднен. Контуры и уклоны могут создавать проблемы при установке и должны быть отмечены как часть процесса планирования. Прежде чем начать, рассчитайте длину границы.

Постановление местного самоуправления

Риски также можно снизить, если ваши автоматические ворота соответствуют постановлениям местных советов. В Австралии существуют строгие правила и минимальные требования в отношении расстояний между панелями и размеров забора и ворот. Перед установкой вам также потребуется одобрение совета.

Стоимость и время

Прежде чем решить, подходят ли вам автоматические ворота для самостоятельной работы, рассмотрите экономию затрат только на поставку по сравнению с поставкой и установкой, а также на то, сколько стоит ваше время.

Домовладельцы, имеющие профессиональную квалификацию, могут воспользоваться доступным решением с комплектом только для расходных материалов. Экономия обычно заключается в затратах на установку. Но вам нужно взвесить ответственность и риски, прежде чем выбирать путь своими руками.

Источник изображения: Pinterest / CustomMade

Свинг против скольжения

Распашные автоматические ворота чаще всего используются в жилых домах, потому что они практичны и просты в установке. Однако они не будут работать, если он поднимется вверх.Прежде чем выбирать распашные ворота, также следует учитывать длину проезжей части, место для парковки и движение на улице.

Если пространство является проблемой или у вас наклон подъездной дорожки, откатные ворота — идеальное решение, поскольку их можно установить под углом и они занимают меньше места. Тем не менее, установка откатных ворот не рекомендуется для среднего энтузиаста своими руками. Раздвижные направляющие необходимо врезать в бетон, чтобы они работали плавно.

После того, как вы выбрали предпочтительный тип ворот, определите их автоматический доступ и способ питания.

Как выбрать

Хотя внешний вид поможет определить, какой вариант ворот лучше всего подходит для вашей собственности, окончательное решение обычно сводится к пространству, типу проезжей части и установке. Но стиль по-прежнему является важным фактором, и выбранный тип ворот должен дополнять дом.

Ворота в стиле пикета сочетаются с домами в Хэмптоне. Современные дома могут извлечь выгоду из чистых и минималистичных решетчатых ограждений и ворот. В качестве альтернативы, если у вас есть старая собственность, подумайте о стальных или алюминиевых воротах с замысловатыми верхушками, например, «готическими» для деталей и характера.

Автор Биография
Эта статья написана Джейд Фергюсон, которая рекомендует Fencemakers в Перте, Западная Австралия, для производства автоматических ворот и установки квалифицированными подрядчиками. Поймайте Джейда в LinkedIn.

Стильная прачечная своими руками | Сделай сам, чего следует избегать

DIY Деревянная дверь сарая Детские ворота Планы строительства

Создайте своими руками детские ворота для дверей сарая, чтобы обезопасить своих детей и домашних животных. Эти деревенские деревянные детские ворота — это стильные внутренние ворота, которые можно использовать как полудверные ворота или как голландские детские ворота в полный рост.

Для получения дополнительных руководств по изготовлению дверей сарая постройте консоль раздвижной двери сарая, обновите существующую дверь, чтобы она выглядела как деревянная дверь сарая, и посмотрите наши любимые двери и фурнитуру для сараев, изготовленных своими руками.

Получите распечатанные планы детских ворот для дверей сарая

Наши деревянные ворота для сарая своими руками

На новом месте у нас есть две молодые девушки и крутая лестница, что немного мешает безопасности. Поэтому мы решили построить собственные деревянные детские ворота для лестницы , чтобы они не упали и не пострадали.

Я спроектировал эти детские ворота своими руками так, чтобы они выглядели как деревенские деревянные двери сарая (так как мы любим двери сарая!), Поэтому мы получаем дополнительную безопасность * и * стиль в нашей гостиной с воротами сарая для детей!

Эти внутренние ворота выглядят потрясающе, независимо от того, сочетаете ли вы их с подходящей голландской дверью или строите только полудверные ворота.

А если у вас есть домашние животные, из них тоже можно сделать отличные ворота для домашних животных или собачьи ворота! Постройте его для лестницы, коридора или двери в комнату, куда вы хотите, чтобы ваши малыши или меховые младенцы не имели доступа.

Когда в 2011 году я впервые набросал план показа Кэссити, она сразу влюбилась (как в первый раз, когда она увидела меня! Ха-ха).

Ничего подобного мы не видели, и нам очень понравился уникальный вид наших оригинальных ворот для детских ворот сарая.

Эти детские калитки с раздельными дверьми действительно добавляют характер готовой комнате!

Посмотрите здесь полную голландскую дверь, постройте здесь шведские часы Mora, установите здесь тонкую доску от пола до потолка и обрешите, а здесь постройте консольный стол.

За годы, прошедшие с тех пор, как мы впервые построили эти полудверные ворота (и голландские ворота), мы слышали, что многие из вас также любят эти детские ворота, сделанные своими руками.

Нам нравится видеть фотографии, поэтому , если вы построили наши ворота для детских ворот в деревенском стиле, пришлите нам фото здесь или отметьте #imaremodelaholic в Instagram.

DIY Деревянная дверь сарая Детские ворота

Это спонсируемый пост, который может содержать некоторые партнерские ссылки. Однако мое мнение полностью мое, и мне не платили за публикацию положительных комментариев.Пожалуйста, ознакомьтесь с нашей полной политикой конфиденциальности и раскрытием информации здесь.

Благодаря нашим партнерам из True Value мы смогли получить все материалы, необходимые для работы. Дизайн деревянных детских ворот гармонирует с деревенским стилем.

Мы хотели, чтобы она была похожа на дверь сарая и имела действительно деревенский вид с некоторым деревенским шармом, поэтому ознакомьтесь с нашими советами ниже, чтобы узнать о дополнительных шагах, которые мы использовали, чтобы добиться большего эффекта ручной работы.

Готовы построить дверь сарая для лестницы? Держите этих детей в безопасности и получайте удовольствие от строительства!

Нажмите здесь, чтобы приобрести план деревообработки дверцы сарая.

Печатный план здания включает дополнительные инструкции по регулировке размера ворот и по добавлению верха для создания полноценной голландской двери, как показано здесь.

Инструменты

Материалы

Чтобы сделать деревянную дверь сарая своими руками, вам понадобится:

.

Включите JavaScript для просмотра содержимого

Наши деревянные детские ворота имеют высоту 35 3/4 дюйма и ширину 35 дюймов, чтобы соответствовать проему 35 1/4 дюйма.

В план деревообработки входит инструкция по регулировке размера детской калитки.Обязательно измерьте свое пространство и примите во внимание тип петель и защелки, которые вы хотите использовать.

Петли и защелки для ворот, которые мы приобрели, представляют собой оборудование, которое вы использовали бы для внешних ворот, но вы также можете использовать их для внутренних ворот.

Общая стоимость материалов составила около 60 долларов, включая фурнитуру и морилку. Ваши затраты будут зависеть от типа дерева, фурнитуры и морилки, которые вы выберете.

Примечание: Несмотря на то, что защелка, которую мы использовали, была довольно плотной, мы добавили фиксирующий карабин (металлическая петля с подпружиненным затвором), чтобы защелка затвора была безопасной для малышей и была особенно безопасной для наших детей.

Важные примечания о строительстве дверцы сарая Детские ворота

Эти ворота были разработаны для проема 35 1/4 дюйма. Ширина проема, в котором необходимы ворота, определяет ширину ворот. Обычно вы хотите, чтобы ваши ворота были на 1/2 — 3/4 дюйма меньше ширины дверного проема. Это позволит ему свободно качаться и освободит место для петель.

Я использовал обыкновенную сосновую доску толщиной 3/4 дюйма с большим характером для хорошего деревенского вида. Но вы можете использовать любой понравившийся материал.

После того, как все части были отрезаны по длине, я использовал канцелярский нож, чтобы сбрить заводскую кромку на всех углах. Это придает дереву более эффект ручной резьбы.

После стрижки края используйте шлифовальный блок, чтобы смягчить края от остатков.

Дополнительные фотографии и советы по сборке см. В учебном пособии «Деревянная голландская дверь сарая».

Все винты в этих воротах просверлены через задние стойки. Это улучшило вид сбоку с крестиком x, чтобы не было видно винтов.

Для дополнительной поддержки можно нанести столярный клей между всеми деревянными швами, где используются шурупы.

Углы, указанные в списке вырезов, приблизительно равны . План для печати включает в себя инструкции по измерению и регулировке длины и углов доски, чтобы настроить деревянные детские ворота под вашу дверь или проем.

Полные инструкции, включая список вырезов и схемы сборки, можно найти ЗДЕСЬ.

Щелкните здесь, чтобы увидеть больше планов здания.

Индивидуальные деревянные ворота для младенцев или ворота для домашних животных

Мы слышали от многих читателей, которым понравились эти деревенские детские ворота в деревенском стиле, и которые адаптировали их в соответствии со своим дверным проемом и потребностями. Все, что нужно, — это немного изменить план здания, чтобы иметь деревянное домашнее животное или детские ворота нестандартного размера!

Посмотрите, что показали нам наши читатели, чтобы изменить размер ворот и адаптировать их к своим конкретным потребностям. (А если вы его построили, пришлите нам фото сюда!)

Откатные детские ворота в прихожую

Читатель Брайан построил детские калитки двойной ширины, чтобы сделать из них чудесные раздвижные детские калитки через прихожую в своем доме.Он говорит:

«Я все сложил вдвое, чтобы оно было достаточно широким, чтобы проходить через мой коридор. Я добавил колесо на каждом конце и гусеницу между ними с перевернутым колесом на полу, чтобы кататься по гусенице. Это предотвращает выскальзывание днища и удерживает ворота прямо при качении вперед и назад ».

Это отличный вариант для детской калитки в прихожей — замечательно круглый год, но держу пари, что это особенно полезно для защиты детей и домашних животных от елки!

Двустворчатые распашные ворота для младенцев

У Джессики из Sew Homegrown была небольшая лестничная площадка, которая не позволяла распахивать полноразмерные ворота, поэтому она приспособила наши планы строительства к двойным воротам для младенцев.

Широкие деревянные детские ворота с колесиком

Reader Kurran построил широкую версию детских ворот сарая для своего детского сада и добавил колесико, чтобы поддерживать дополнительный вес при качании.

Советы по установке деревянных детских ворот в помещении

Поскольку каждая установка детских ворот уникальна, для вашего удобства мы собрали здесь несколько наших лучших советов из опыта, читателей и комментариев. Устанавливая эти детские калитки для сараев, имейте в виду, что прочная деревянная конструкция делает их тяжелее, чем традиционные пластиковые детские калитки.Вам потребуются прочные петли и прочно закрепленная стойка, дверной косяк и т. Д.

Установка дверной калитки в дверную коробку

Для установки детских калиток в дверную коробку мы использовали усиленные дверные петли черного цвета. Мы хотели, чтобы петли были видны, поскольку они соответствовали деревенской эстетике фермерского дома, поэтому мы установили петли снаружи двери и на дверном косяке. Подробнее об установке читайте ЗДЕСЬ в нашем посте о раздельной голландской дверной секции детских ворот.

Установка детских ворот с металлическими перилами

Другая читательница, Челси, прислала это фото, чтобы показать свои красивые деревенские детские калитки и то, как они установили их между стеной и металлическими перилами.Челси говорит:

« Нам пришлось сообразить, прикрепив конец защелки к металлическим перилам, но я думаю, что мы сделали это хорошо. (Мы согласны на 100%! Вау!) И в итоге мы заменили X на одну поперечную балку. В остальном мы сохранили то же самое ».

Установка детских ворот, не повреждая деревянную стойку для новорожденных

Несмотря на то, что эти деревянные детские калитки красивы, приятно иметь возможность снять их позже, не заменяя или ремонтируя деревянную стойку или перила лестницы.

Один творческий читатель поделился этим простым решением для своих адаптированных ворот: используя стяжки, чтобы прикрепить подходящую окрашенную доску к столбу. Защелка прикрепляется к доске, которая на молнии привязана к перилам, а петля ворот прикрепляется к другой доске, которая ввинчивается в стену (и стойки) вдоль стены лестницы.

Lesley W Graham использовала аналогичный подход с тем же типом скользящей защелки, что и мы:

Дополнительные советы по установке деревянных ворот для младенцев

Нет шпилек для крепления детской калитки? Мы рекомендуем использовать пару откидных болтов (также называемых болтами молли), чтобы прикрепить доску к стене, чтобы прикрепить ворота.

Ищете более простую защелку для детской калитки? Джессика из Sew Homegrown использовала защелку с крючком и проушиной, для которой требуется меньше винтов в стене, чем для многих защелок. И разве не красивый бирюзовый цвет!

Вам также понравятся эти планы зданий:

плюс ознакомьтесь со всей нашей коллекцией мебели и планов декора для фермерского дома!

Я был одним из блоггеров, выбранных True Value для работы над DIY Squad.Мне выплатили компенсацию за материалы, необходимые для моего проекта «Сделай сам». Однако мое мнение полностью мое, и мне не платили за публикацию положительных комментариев.

Первоначально опубликовано 09.12.12 // Последнее обновление 16.10.19

Remodelaholic является участником партнерской программы Amazon Services LLC Associates, предназначенной для предоставления сайтам возможности зарабатывать рекламные сборы за счет рекламы и ссылок на amazon.com. Пожалуйста, ознакомьтесь с нашим полным раскрытием здесь.Нам нравится слышать от коллег-ремоделахоликов, поэтому дайте нам знать, что вам нравится в этом, и оставляйте любые вопросы ниже в комментариях. Если вы следовали руководству или были вдохновлены чем-то, что видели здесь, мы будем рады увидеть фотографии! Отправьте фотографии здесь или отправьте нам сообщение на Facebook.

Опубликовано: 12 сентября 2012 г. Подано в: * Наши проекты, от 20 до 250 долларов, для начинающих, сборка, по стоимости, по уровню, по материалам, по стилю, по инструментам, дом в каньоне, DIY, планы проектов DIY, дом на ферме, Как сделать, митра пила, домашние животные, учебные пособия, дерево и фанера и т. Д.Tagged: детские ворота, дверь сарая, планы зданий, Canyon House, Canyon House Living Room, Сделай сам, дети, планы проектов, пятно, лестницы, деревообработка, планы деревообработки

О Джастине

Как сделать подвесные раздвижные ворота. Схема откатных ворот с верхней балкой. Преимущества откатных ворот. RFID-идентификация и самостоятельные подвесные ворота Arduino

Подвесные откатные ворота чаще всего используются в промышленных зданиях: ангарах, складах, гаражах, доках и т. Д.

Откатные ворота

имеют модульную конструкцию, благодаря наличию отделения сборка проста. Чаще всего ворота изготавливают из стали. Детали крепления покрыты слоем цинка, который защищает их от коррозии.

Классические ворота с двумя дверьми из железа или дерева уже не так популярны, как раньше. На смену им приходят современные, более удобные в использовании конструкции. К таким воротам относятся подвесные, которые можно использовать как гаражные ворота, так и как вход на участок.

Подвесные ворота спроектированы по тому же принципу, что и откатные ворота.Отличие лишь в том, что в конструкции навесных ворот используется направляющая, которая крепится к балке верхнего этажа. Откатные ворота содержат поручень. Подвесная конструкция изготавливается из пластика или листового металла. Створка будет двигаться по забору или стене. Такие ворота могут иметь автоматический или ручной привод.

Характеристики подвесных раздвижных конструкций

Первым устанавливаемым элементом является направляющая. Она должна быть сделана из качественного металла, чтобы выдерживать вес створки.

Основные характеристики подвесных откатных ворот:

1. Подвесная конструкция способна сэкономить место перед входом, что может быть весьма важно при небольшой ширине прохода.
2. Нет необходимости постоянно очищать вход от снега.
3. Эта конструкция устойчива к ветру.
4. Для того, чтобы у них было свободное место вдоль начальной линии.
5. Верхняя планка, к которой должна быть прикреплена рейка, ограничивает высоту ворот.
6. Зимой нужно будет регулярно чистить снег от направляющей.

Перечень необходимых материалов для установки ворот

Материалы, инструмент и покупные изделия, которые потребуются для установки подвесных откатных ворот своими руками:

При изготовлении откатных подвесных ворот любого размера и веса на одну створку можно использовать не более двух тележек.

1. Металлическая труба квадратного сечения 40×40 мм и 20×20 мм для каркаса.
2. Профнастил, листовой металл или сэндвич-панели, которые понадобятся для изготовления полотна.
3. Труба квадратная 120х120х4 мм, которая понадобится для комплектации верхней балки и опор.
4. Направляющая, длина которой вдвое превышает ширину ворот (чаще всего 6 м).
5. Комплект фурнитуры, в состав которого входят откатные ворота.
6. Комплект автоматики, который необходим для автоматизации откатных ворот (процесс открывания и закрывания).
7. Сварочный аппарат.
8. Замок врезной.
9. Болгарский.

Пошаговая инструкция по изготовлению и установке подвесных откатных ворот своими руками

Чаще всего стандартная для легковых автомобилей ширина двери не превышает 3 м.

Если есть желание сделать ворота шире, в целях облегчения конструкции можно сделать их двухстворчатыми, раздвижными в разные стороны.

Выбирая привод для автоматизации откатных ворот, обратите внимание на то, с какой массой створок ворот он может работать.

Комплекты откатных ворот продаются в готовом виде, чаще всего с рейкой. Они рассчитаны на определенную массу конструкции, поэтому перед их приобретением необходимо рассчитать массу ворот.

Если вы планируете изготавливать двустворчатые откатные ворота, вам необходимо приобрести 2 комплекта.

Товары, необходимые для автоматизации, также можно найти в продаже. Его цена значительно колеблется в зависимости от требуемых функций. Каждый сможет найти для себя вариант, который ему подходит. Можно поставить ворота без автоматического открывания, с ручным приводом.

Процесс изготовления рамы ворот своими руками

Для изготовления каркаса ворот потребуется труба прямоугольной формы 30х50 и листовая сталь толщиной 2,5-3 мм, для накладок.

Трубы укладываются на ровную поверхность по форме будущих ворот, стыкуются углы, фиксируются точечной сваркой … Здесь важно измерить диагонали. Если они неровные, калитка может перекоситься.

При необходимости дверную коробку выровняют легкими ударами молотка.

Швы заварены, чтобы влага не попала в каркас. Далее нужно замерить внутренние размеры, после чего из трубы 20х20 мм вырезать внутренний каркас. Собирать нужно так же, как и внешний. Его необходимо приварить к внешнему каркасу изнутри, выровняв при этом по одному краю. Далее необходимо очистить его от окалины, ржавчины и покрыть грунтовкой. После того, как он высохнет, вам нужно будет закрасить им металл.

Для ворот из сэндвич-панелей имеет смысл использовать Ω-образный каркас.В ее паз вставляется панель. Этот профиль также можно использовать для конструкции из профнастила, но в этом случае необходимо будет дополнительно усилить каркас металлическим уголком.

Крепление замка и дверного полотна своими руками

Конструкция раздвижных опорных ворот: 1. Полотно из стальных сэндвич-панелей, петли, ролики, резиновые уплотнители. 2. Верхняя направляющая. 3. Нижняя направляющая. 4. Ручка. 5. Защелки балки. 6. Смажьте уплотнители.

Первый шаг — отрезать пятки у карет.После этого нужно будет приварить получившееся изделие к каркасу из полотна. Расстояние кареток по ширине необходимо определять уже на месте. Стоит обратить внимание на то, что полотно обязательно должно перекрывать проем по бокам по 200 мм с каждой стороны, сверху примерно на 100 мм. В этом случае зазор между занавеской и полом должен составлять примерно 50 мм.

Дверное полотно необходимо обрезать по внутреннему размеру так, чтобы оно подходило к внутреннему бордюру рамы с минимальным зазором.В этом случае закрепить полотно на каркасе можно с помощью саморезов или заклепок. Если ворота из профнастила, выбирается профлист, высота волны которого будет максимум 20 мм. Это нужно для того, чтобы он не выходил за рамки.

Если на конструкцию планируется установить врезной замок, нужно будет сразу предусмотреть его крепление.

Изготовление и установка каркаса для откатных ворот своими руками

Каркас понадобится для ворот, которые устанавливаются при въезде на участок.Его можно сделать из трубы 120х120 мм с помощью сварки. Следует помнить, что верхняя балка обязательно должна выходить за пределы конструкции на ширину ее проема. Если планируется изготовление одностворчатых ворот, они должны доходить до ширины ворот в любом направлении. Что касается двустворчатой, то стоит знать, что балка должна выходить на половину ширины с каждой стороны.

Далее концы вертикальных опорных труб необходимо забетонировать в землю на глубину не менее 1.2 мес. В этом случае необходимо использовать уровень, потому что перекос верхней балки приведет к самопроизвольному открытию и закрыванию незапертой калитки. Если вы планируете установить ворота на стене, можно просто закрепить направляющую над проемом конструкции и продлить ее вдоль свободной стены.

Самостоятельная инструкция и процесс установки оборудования

Преимущество классических откатных ворот в том, что створка не является несущей конструкцией и может быть изготовлена ​​практически из любого материала.

Направляющая должна крепиться к верхней балке или стене с помощью кронштейнов так, чтобы ее рабочая часть, по которой планируется движение роликовых опор, была повернута вниз. При этом свободный конец направляющей, равный ширине конструкции, обязательно должен выходить за проем.

Если стандартного рельса длиной 6 м для этого недостаточно, есть смысл подумать о приваривании к нему отрезка соответствующей длины. Направляющая совмещена с регулировочными винтами на кронштейнах.В этом случае тоже стоит использовать уровень.

Далее к верхней части конструкции с двух сторон к раме прикреплены роликовые опоры (которые иногда называют тележками). Ворота подвешиваются, при этом роликовые опоры вставляются в направляющую, после чего устанавливаются заглушки, которые войдут в комплект. При желании можно будет установить комплект автоматики и подключить его в соответствии со схемой, которая будет приведена в паспортной документации.

Схема установки направляющего рельса
(только для ворот с напольной опорой).

Откатные подвесные ворота достаточно надежны и современны. При правильной эксплуатации срок их службы может составлять не менее 15 лет.

Помимо подвесных ворот, вы также можете подумать о создании консольных дверей, которые следуют тому же принципу, но имеют направляющую, которую можно установить на любой возможной высоте. Их отличие от подвесных в том, что консольная конструкция не будет ограничивать высоту прохода.

Чтобы избежать бокового раскачивания, необходимо зафиксировать створку ворот стопором. При необходимости его можно подрезать или просверлить отверстия для большего возможного диапазона регулировки.

Схема крепления нижних направляющих роликов
(только для ворот с верхним подвесом).

Ограничение хода кареток может быть достигнуто путем приваривания части арматуры или стержня к пазу направляющей. С одной стороны, в качестве стопора можно установить накатной ролик из имеющегося набора — это позволит при необходимости легко раскатать полотно с направляющей (например, для обслуживания или выполнения каких-либо ремонтных работ).Концы направляющей можно закрыть специальными заглушками.

Если планируется изготовление ворот большой высоты (более 3-4 м), нижнюю часть конструкции рекомендуется закреплять не ограничителем, а такой же направляющей, как указано выше.

В таком случае по низу полотна необходимо приварить направляющую, по которой будет ходить каретка, установленная на сборник из проема. В этом случае желательно на регулировочной опоре. Это может быть необходимо для регулировки по высоте.

Немного информации, которая может быть полезна тем, кто делает конструкцию своими руками

Стоит отметить, что ни в коем случае нельзя верить мифам о том, что откатные подвесные ворота требуют особой фурнитуры. Подобную конструкцию легко сделать на базе обычного консольного оборудования. В этом случае все нужно будет перевернуть с ног на голову и немного поразмышлять.

Кто-то может возразить и сказать, что для этого типа ворот есть специальная заостренная фурнитура.Однако следует отметить, что найти и купить в России довольно сложно. Причем он может быть и дорогим, и хлипким, и сырым.

Откатные ворота с верхним подвесом идеально подходят для климатических условий России и поэтому надежно и без перебоев работают как жарким летом, так и холодной зимой, а также не требуют очистки от снега.

Исходя из этого, с помощью выдвижной фурнитуры можно своими руками изготовить подвесную конструкцию до 400 кг, ширина проема которой будет 2-5 м, а вес полотна может составить 200 кг.В этом случае фурнитура будет работать только на разгибание полок. При этом на консольных воротах балка будет работать, чтобы оторвать каретку и вдавить, поэтому предусмотрено 400 кг.

Кроме того, в этом случае будут работать только крайние пары роликов каретки.

Наконец, следует сказать, что металлические подвесные откатные ворота — это достаточно надежная и недорогая система, которая одинаково хорошо подходит для складов, гаражей, различных производственных помещений, входных проемов в стенах (например, в загородном коттедже).

Изготовление раздвижной подвесной конструкции своими руками — задача достаточно сложная, но полностью себя оправдывает. Такие ворота смогут без проблем открываться и закрываться в любую погоду, даже при значительном понижении температуры. Кроме того, если установить автоматическое устройство, открытие и закрытие ворот такого типа может быть приятным.

Стоит отметить, что изготовление и установка такой конструкции своими руками может быть намного дешевле, чем приобретение услуги изготовления в любой строительной специализированной организации.

Преимущество конструкции в том, что нет необходимости смазывать ролики.

Поиск лучшей конструкции такого обязательного элемента ограждения, как калитка, привел к появлению нескольких ее видов, среди которых один из самых удобных в эксплуатации вариантов — подвесные ворота. Эта так называемая модификация откатных ворот получила широкое распространение и для использования в частном строительстве для обустройства входа на территорию дома или дачи, а также для промышленного применения, где подвесные ворота используются для входа в охраняемые территории, защиты складов и других помещений. ангары.

Принцип устройства подвесных откатных ворот достаточно прост как по конструкции, так и по исполнению. Дверное полотно фиксируется путем подвешивания на опорной балке, высота которой равна высоте двери и ограничивает максимальную высоту перевозимого транспортного средства. Роликовые тележки, основной конструкцией которых полотно подвесных ворот опирается на балку, обеспечивают их свободное катание по балке и легкое открывание и закрывание.

Для изготовления подвесных ворот могут использоваться любые материалы, из которых изготовлены эти защитные конструкции, которые могут состоять как из одной, так и из двух створок: металлический каркас, каркас створки может быть обшит металлом, профлистом, защищен. декоративной решеткой.

Современные подвесные откатные ворота по конструктивным особенностям можно разделить на:

• Ворота подвесные одно- и двухстворчатые, которые могут двигаться как в одну, так и в разные стороны;
• Конструкция с ручным приводом, когда открытие и закрытие ворот осуществляется вручную. Обычно применяется там, где ворота используются нечасто, и они имеют небольшой вес створки.
• Подвесные откатные ворота с электроприводом и дистанционным электронным или электрическим управлением, обеспечивающие удобный проход.

К недостаткам данной конструкции можно отнести ограничение максимальной высоты транспортного средства с опорной балкой и требование наличия свободного места для откатывания ворот вдоль ограждения или стены. Однако это пространство значительно меньше того, которое должно оставаться незанятым при использовании распашных ворот.

Соответственно, устанавливая такую ​​воротную систему, вы избавите себя от необходимости очищать большую площадь от снега только для того, чтобы иметь возможность открыть ворота.Чтобы обеспечить свободное открывание навесных ворот, достаточно очистить узкое пространство вдоль забора под опорной балкой.

Чтобы ворота данного типа были надежными и удобными в эксплуатации, их проектирование и установку следует доверить специалистам, имеющим большой опыт реализации подобных проектов. При необходимости установки навесных ворот обращайтесь в Москомплект, и мы поможем вам их оборудовать быстро, качественно и по оптимальной цене.

Как заказать изготовление и установку откатных подвесных ворот

Для установки навесных ворот на вашем объекте для защиты входа на территорию, склад, гараж или ангар обращайтесь за помощью к нам, и к специалистам Москомплекта:

• . приехать к вам на объект, чтобы снять замеры, подобрать автоматику, помочь определиться с типом облицовки;
• Разработаем проектную документацию и смету;
• Окончательный проект согласовывается с заказчиком;
• Изготовят все необходимые комплектующие и закупят необходимые материалы;
• Доставить на объект комплектующие ворот и материалы для их установки;
• Собрать конструкцию, проверить и настроить автоматику ворот;
• Сдадут работу заказчику с предоставлением гарантийных документов.

Цены на наши подвесные ворота определяются индивидуально после разработки проекта и расчета сметы. Однако вы можете ознакомиться с примерной ценой на изготовление конструкции, ориентируясь на среднюю стоимость нашей продукции, представленную в таблице.

Если Вам нужны качественные, надежные и функциональные подвесные ворота, обращайтесь в Москомплект.Опыт наших специалистов, собственная производственная база, а также качественные комплектующие позволят быстро получить оптимальную по всем параметрам защитную структуру.

Подвесные откатные ворота обычно используются для промышленных зданий: складов, ангаров, гаражей, доков и др.
Принцип действия откатных подвесных ворот аналогичен обычным откатным воротам, с той разницей, что направляющая закрепляется над проемом.

Вопреки мифам, откатные подвесные ворота (разумных размеров) отлично сделаны на основе обычной консольной фурнитуры — все просто переворачивается вверх ногами, плюс соединение извилин мозга, конечно, крайне желательно.Кто-то из наших читателей может возразить, мол, есть специально заточенная фурнитура для навесных ворот, но в Украине она либо отсутствует, либо дорогая, либо хлипкая, либо «сырная». На самом деле, мы здесь даже не изобретаем велосипед, а просто открываем глаза общественности на очевидные вещи и экономим деньги.
На откатной фурнитуре до 500 кг возможно изготовление навесных ворот с шириной проема 2-5 м и массой створки до 200 кг (дело в том, что в этом случае фурнитура будет работать только на отгибание полки, а на консольных дверях балка работает то на отрыв каретки, то на вдавливание, значит, и 400 кг;)) Вдобавок особо внимательный читатель нам подсказывает: — в данном случае только крайние пары каретки ролики работают.
Направляющая прикреплена над проемом. По направлению отката двери необходимо отложить направляющую, равную ширине проема. Руководство должно быть хорошо закреплено, как его реализовать нужно смотреть исходя из существующих реалий. Отклонения направляющей совершенно недопустимы. Хорошим способом будет приварка направляющей к швеллерной полке, которая в свою очередь крепится к стене дюбелями, анкерами или сквозными шпильками. К сожалению, само руководство не возит.При ширине проема более 3 м к стандартной 6-метровой направляющей добавляется отрезок необходимой длины.
Первым делом обрезаем пятки у кареток, и получаем следующий товар:

Далее привариваем получившееся соединение ушной вилки к каркасу холста. Шаг вагонов по ширине определяется на месте. Обратите внимание: полотно должно перекрывать проем по бокам на 200 мм в каждую сторону, сверху на ~ 100 мм и зазор между полом и полотном ~ 50 мм

Рассмотрим чертеж подвесных откатных ворот.
Нажмите для увеличения:

Створка ворот фиксируется ограничителем от бокового раскачивания. При необходимости его можно подрезать и просверлить отверстия для большего диапазона регулировки. Ограничение хода кареток достигается привариванием к пазу направляющей части арматуры или стержня. С одной стороны в качестве стопора можно установить накатной ролик из комплекта — полотно будет легко раскатать с направляющей, например для обслуживания и осмотра. Концы направляющей закрываются специальными заглушками.
В случае больших ворот высотой более 3-4 м рекомендуется нижнюю часть ворот закреплять не ограничителем, а таким же нестандартным, как указано выше, см. Схему

Нажмите для увеличения:

В этом случае вдоль нижней части полотна приваривается направляющая, в которой каретка, установленная на стороне проема, ходит, предпочтительно на регулируемой опоре, чтобы ее можно было регулировать по высоте.

На самом деле, как закрепить низ подвесной калитки — вопрос риторический и открытый, возможно, кто-то из наших читателей придумает еще что-нибудь.
Примеры практической реализации подвесных откатных ворот на нашем оборудовании:

Подвесные раздвижные ворота для ангаров

Остались вопросы? Звоните, и наши менеджеры с радостью проконсультируют вас по всем вопросам! Звоните или закажите консультацию.

Сделай сам, как построить свои собственные консольные раздвижные ворота (7) — Установите устройство открывания ворот — Xueming Yu

Существует широкий выбор устройств для открывания ворот, доступных в Интернете или в местном магазине. Цена варьируется от нескольких сотен долларов до более чем тысячи долларов.По внешнему виду действительно сложно отличить. После тщательного изучения отзывов я решил приобрести открыватель откатных ворот ALEKO AR1450 с зубчатой ​​рейкой.

AR1450, любезно предоставлено продуктом ALEKO.

Он поставляется с наборами, которые удовлетворяют все мои основные потребности в моем плане:

• Устройство открывания ворот.
• Два (2) пульта ДУ.
• Монтажный кронштейн.
• Анкерные болты.
• Винты и гайки.
• Ключ блокировки / разблокировки шестерни.
• 20 футов (3,3 футов x 5 шт.) Линейная зубчатая рейка.

Другие характеристики мне нравятся:

• Открывает ворота весом до 1600 фунтов. — У меня не больше 300 фунтов.
• Открывает ворота длиной до 55 футов. — У меня около 12 футов в длину.
• Плавный пуск / останов

С зубчатым приводом и цепным приводом

Цепной привод — это наиболее распространенный способ привода откатных ворот, он относительно дешевле и проще в установке. Однако шестеренчатый механизм обеспечивает более тихий и плавный переход.К тому же линейная зубчатая рейка выглядит привлекательнее провисшей цепи.

Цепной привод против шестеренчатого привода.

Получение посылок

Первое впечатление после получения посылок было тяжелым, как для открывателя AR1450, так и для нейлоновых зубчатых реек!

Две коробки: одна для открывалки; другой для зубчатых реек

. Не беспокойтесь, если вы не смогли найти пульты дистанционного управления, они фактически прятались под пластиковой крышкой открывателя. Снятие пластиковой крышки откроет доступ к ключевым компонентам: гигантскому двигателю, занимающему большую часть пространства, печатной плате, прислоненной к двигателю, магнитному датчику и конденсатору.Необязательно понимать, что это такое. Все, что вам нужно сделать, это подключить шнур питания к разъему, показанному на фотографии ниже.

Подключите шнур питания к разъему по кругу. Остальная часть системы предварительно настроена производителем.

Как только вы правильно подключите шнуры питания, загорится индикатор на печатной плате, и вы сможете немедленно управлять своим открывателем с помощью прилагаемого пульта дистанционного управления! Для таких настроек, как изменение направления открытия / закрытия, увеличение / уменьшение силы или включение пешеходного режима, вам нужно будет немного углубиться в руководство.В остальном устройство открывания ворот почти не требует никаких усилий на электрическую настройку. Однако большая часть моей работы была потрачена на кладку — принятие мер, сборку формы и заливку бетона для основания сошника.

Соберите монтажную основу и форму для бетона

Мне потребовалось довольно много времени, чтобы понять, как собрать металлическую монтажную основу для открывателя ворот, так как руководство не показалось мне очень полезным по этой теме. Собранная монтажная база выглядит как мини-буровая установка: четыре анкера, показанные ниже, должны были быть закопаны в бетонную заливку для создания сильного зажимного усилия.Еще один набор болтов, идущих прямо вверх, предназначен для открывания ворот.

Монтажный кронштейн в сборе с анкерными болтами

Если вы помните мой последний пост о рытье траншей, вы, вероятно, заметили, что я выкопал довольно большую яму в месте окончания трубы из ПВХ. Это отверстие было на самом деле подготовлено для открывания ворот. Твердая основа из бетона очень важна для открывателя ворот, чтобы обеспечить достаточную силу для перемещения ворот. Яма была примерно 2 фута в ширину, 2 фута в длину и 1,5 фута в глубину. Поскольку открыватель ворот должен был быть установлен на высоте 8 дюймов над землей, я сделал форму такой же высоты с шириной / длиной примерно 1 ‘/ 1’4 дюйма.Затем на площадке была установлена ​​форма с соответствующими распорками и опорами для приема бетона.

1. Форма для подъема открывателя ворот на 8 дюймов над землей; 2. Монтажное основание будет установлено поверх бетона; 3: пресс-форма была установлена ​​на месте; 4. Над формой был продлен трубопровод.

После того, как я приобрел бетономешалку (показан ниже), моя работа по заливке бетона стала очень интересной! До этого я в основном перемешивал его лопатками… Работало нормально, но непросто. Я исчерпал четыре мешка с бетонной смесью по 60 фунтов, чтобы заполнить форму для опорной подушки открывателя ворот.Итого 240 фунтов, Тяжелый !!! Учитывая силу, с которой двигатель будет толкать ворота, более тяжелое основание действительно окупается.

Бетономешалка куплена на Craigslist. Бетонная смесь еще влажная. Обратите внимание, что монтажное основание помещается поверх смеси с четырьмя анкерными болтами, погруженными в смесь. Бетонная смесь начала скручиваться в следующие часы. Подождите не менее 24 часов, прежде чем снимать формы.

После того, как я удалил форму, я покрасил бетонное основание герметиком для стен. Совершенно ненужно, но оно у меня просто есть.Так почему бы не?

Нанесите герметик для стен на скрученную бетонную подушку.

Теперь бетонная площадка готова к установке открывателя ворот. Убедитесь, что открыватель не находится ни слишком далеко, ни слишком близко к раме ворот. Измерьте расстояние, примерно поместив нейлоновую зубчатую рейку на ворота. Когда вас устраивает положение, заблокируйте открыватель прилагаемыми гайками. Убедитесь, что открывалка плотно закреплена на монтажном основании.

Установите устройство открывания ворот и отрегулируйте положение.

Крепление зубчатых реек

Если бы мои ворота состояли из квадратных металлических трубок, было бы довольно легко установить зубчатые рейки — просто поместите рейки заподлицо с рамой и закрепите их самонарезающими винтами по металлу.Однако круглые трубы, подобные моей, не имеют плоской поверхности, с которой можно было бы прилегать. Придется «создать» кое-что.

Оглядываясь назад на комплекты для открывания ворот, я заметил один тип деталей, с которыми раньше не понимал, что делать. Небольшой металлический кронштейн, показанный на фото ниже, на самом деле является идеальным приспособлением для «создания» такой плоской поверхности с целью крепления зубчатых реек на круглых трубах.

Кронштейн для крепления зубчатой ​​рейки на круглые трубы.

Чтобы «создать» такую ​​плоскую поверхность, мне нужно было бы приварить этот кронштейн к трубе.Поскольку я сварил всю раму ворот вместе, эта небольшая рана для работы больше не была для меня проблемой.

Для выравнивания используйте кусок деревянного / металлического лома. Приварите L-образный кронштейн к круглой трубе, чтобы получить плоскую поверхность для установки зубчатой ​​рейки.

Я до сих пор не знаю, правильно ли я использую эти скобки, но они выглядят идеально для этой цели. В кронштейне есть открытый паз посередине, поэтому я мог легко отрегулировать высоту зубчатой ​​рейки. Вот окончательная сборка зубчатых реек на этих кронштейнах, и я соединил четыре стойки вместе, чтобы получилась непрерывная зубчатая рейка длиной 12 футов.

Длинная неразрезная зубчатая рейка состоит из четырех частей, соединенных между собой.

Магнитный предел

Устройство открывания ворот ALEKO AR1450 использует магнитный ограничитель для управления остановкой ворот. Обычно магнитный ограничитель устанавливается на зубчатой ​​рейке, когда датчик внутри сошника определяет проходящий магнит, он запускает остановку двигателя. В комплекты входят два набора магнитов / кронштейнов: более высокий для ограничения открытия ворот; более короткий для закрытого лимита.

Приближается предел магнита, ворота вот-вот остановятся.

Обратите внимание, что ворота не остановятся сразу после обнаружения магнита, цепь управления внутри открывателя будет замедлять вращение двигателя. При выборе места для ограничения магнита убедитесь, что оставьте некоторое буферное расстояние, прежде чем ворота полностью остановятся. Это очень хорошая конструкция открывателя ворот с механизмом подъема / спуска. Без этого резкий старт или остановка приведет к огромному импульсу для рамы ворот, устройства открывания ворот и столбов, точно так же, как ворота на самом деле разбиваются о устройство открывания ворот каждый раз, когда они начинают движение для остановки.Такие частые сбои изо дня в день, в конечном итоге, сломают ворота и открыватель.

[отредактировано 28 марта 2016 г.]

Если вы хотите узнать более подробную информацию о подключении материнской платы AR1450, обратитесь к следующему изображению, прилагаемому к продукту.

Детальная электрическая схема материнской платы открывателя ворот AR1450.

Ворота автоматические откатные

БЕСПЛАТНАЯ доставка по Amazon. Дизайн варьируется от простого до очень декоративного.Вам нужно место для хранения, чтобы ворота могли скользить, когда вы их открываете, но это меньше, чем распашные ворота. Автоматические откатные ворота Чеширские ворота Раздвижные ворота обеспечивают отличную альтернативу распашным воротам, когда они сталкиваются с короткой или поднимающейся подъездной дорогой. В открытом положении подъездная дорожка полностью свободна от препятствий. Необратимые электронные приводы надежно запирают ворота в открытом и закрытом положениях. Ознакомьтесь с нашими последними проектами в Сиднее. Комплекты раздвижных электрических ворот используются для автоматизации новых или существующих раздвижных или двустворчатых ворот.Таким образом, упрощается установка без усилий. Автоматические деревянные раздвижные ворота Countryside Automation доступны в виде однопанельных ворот или в виде двойных распашных ворот, при этом ворота автоматически сдвигаются в одну сторону, когда вам нужно разрешить вход в ваш дом. 3,8 из 5 звезд 32. Ищете оператора откатных ворот для автоматических систем откатных ворот? Когда дело доходит до выбора дизайна ваших автоматических откатных ворот, у вас есть множество вариантов. Автоматические откатные ворота. Автоматические откатные ворота, предлагаемые на рынке по наилучшей возможной цене, пользуются большим спросом на рынке.Схема автоматических ворот состоит из блока управления или панели, электродвигателя с рычагом или рельсом, фотоэлементов, пульта дистанционного управления и других датчиков. Вы можете учитывать существенность в зависимости от архитектуры вашего дома. Его производство включает использование качественного сырья и современного оборудования в соответствии с установленными отраслевыми нормами и руководящими принципами. Вы можете выбрать железо, алюминий, дерево или даже пластик. Это упрощает установку и снижает эксплуатационные расходы. Конструкции включают колоколообразную кривую, верхний радиус и прямоугольник.ИНТЕЛЛЕКТУАЛЬНАЯ, БЕЗОПАСНАЯ И УНИВЕРСАЛЬНАЯ АВТОМАТИЗАЦИЯ. 519,00 $ 519 $. Ворота распашные или раздвижные электрические. Я не использовал «СТОП», но это та же концепция, но для остановки ворот при открытии или закрытии. Замыкание цепи между «START.P» и «COM» запускает действие открытия / закрытия ворот для пешехода. 6. 1. Автоматические откатные ворота Электродвигатели / открыватели откатных ворот «Nice». Работа автоматических ворот основана на нескольких компонентах, которые работают вместе, чтобы обеспечить правильное открытие и закрытие ворот. У нас есть широкий ассортимент комплектов откатных ворот для всех областей применения от ведущих производителей из Ниццы и Бенинки, а также из новой линейки комплектов электрических откатных ворот Nice Home DIY.Доступные в различных вариантах дизайна и отделки, они также оснащены обширными функциями безопасности для защиты вашей семьи и посетителей. 15 декабря 2019 г. — Изучите доску Джоша Луфтига «Раздвижные ворота» на Pinterest. Комплект открывания откатных ворот GATEXPERT с беспроводным пультом дистанционного управления. 00 549 долларов США 549 долларов США. Автоматические открыватели откатных ворот — для домов или домов с ограниченным пространством раздвижные ворота — отличный вариант, чтобы обезопасить ваш дом, не повредив ландшафтный дизайн. . Они скользят друг по другу и занимают меньше места, чем распашные ворота.Наши автоматические откатные ворота доступны как из стали, так и из алюминия. ПРОЕКТЫ _ Последние проекты. Ditec NEOS и NEOS +. Эти моторизованные откатные ворота работают на простом, но эффективном механизме, сдвигаясь по обе стороны от проема. Операторы раздвижных ворот чаще всего используются в системах автоматизации коммерческих ворот или на крутых склонах. По этой причине Automatic Solutions позволяет вам выбирать из шести лучших мировых производителей автоматических ворот с ценой и качеством для любого бюджета.- Спросите, можем ли мы сделать это за вас. Автоматические пешеходные двери; Продукция / Автоматика для ворот, автоматика для гаражных и промышленных ворот / Откатные ворота / Ditec NEOS и NEOS +. Точно так же алюминиевые ворота больше подходят для прибрежных районов из-за процесса хроматирования, который делает их менее коррозионными. Автоматические раздвижные ворота atau sering disable juga раздвижные ворота merupakan pagar otomatis sebagai pembatas (ворота) seperti yang digunakan pada rumah pribadi, villa ataupun pabrik / pergudangan. Если вам нужна дополнительная информация о наших автоматических откатных воротах или бесплатное предложение без обязательств, используйте нашу удобную онлайн-форму для связи с нами, и мы будем рады поговорить с вами о ваших требованиях и предоставить вам ценовое предложение.Подъездные откатные ворота — выберите из нашего уникального каталога или мы можем сделать индивидуальный дизайн. Готовые раздвижные ворота — раздвижные комплекты, готовые к установке. У нас есть большие и маленькие раздвижные ворота, которые можно настроить для любого помещения. Сделанные при помощи качественного материала, эти продукты подходят для удовлетворения потребностей и требований клиентов. Автоматический открыватель ворот Mighty Mule. Чтобы упростить задачу, мы провели замеры. Хорошие открыватели ворот защищают вас и вашу собственность, обеспечивая дополнительные функции безопасности, которые защитят вас от потенциальных злоумышленников.Черные алюминиевые ворота подъездной дороги Freedom (Обычные: 144 дюйма; Фактические: 141 дюйм) ALEKO 15,5-футовая сталь с порошковым покрытием Стальные подъездные ворота Freedom 12-футовые черные алюминиевые ворота подъездной дороги Все, что вам нужно, это ширина проема ваших ворот. Во всех наборах Nice используются только 1 солнечная панель (15 Вт, 30 Вт) и 2 12-вольтовые батареи глубокого цикла. Наш ассортимент электрических откатных ворот может охватывать проемы от 8 до 18 метров (одностворчатые) или от 16 до 36 метров (двустворчатые) в консольной или гусеничной конфигурации. Позвоните нам по телефону (02) 9771 5100 или заполните форму ниже.Ditec NEOS. Автоматические откатные ворота Сидней менее громоздки по сравнению с традиционными воротами. Gate Depot предлагает товары всех ведущих мировых брендов; All-O-Matic, Apollo, Byan, DoorKing, Eagle, FAAC, LiftMaster, Linear-Osco, Platinum Access, Ramset, US Automatic, Viking Access. Есть много типов автоматических ворот для коммерческого и бытового применения, таких как откатные и распашные ворота, скоростные откатные ворота, промышленные роликовые ворота консольные, солнечные и сельскохозяйственные ворота. Получите, как только четверг, 11 марта. Автоматические раздвижные ворота kami merupakan produk terbaik dari kualitas eropa.От откатных ворот до ручных — мы предлагаем широкий ассортимент автоматических приводов для откатных ворот. 14 октября 2016 г. — Примеры различных стилей автоматических откатных ворот от нас и других — Like One? 10-ваттная система максимизирует солнечный свет для увеличения использования вашей системы ворот для увеличения цикла ворот. Наши автоматические откатные ворота имеют прочную конструкцию, обеспечивающую максимальную безопасность и бесперебойную работу в любое время. Вступление. Посмотреть еще идеи о откатных воротах, автоматических откатных воротах, воротах… Однако в основном этот тип ворот используется на промышленных объектах и ​​электростанциях.Солнечная система. Получите это сейчас на Amazon.com. Дом автоматических ворот в Сиднее. Ниже приведены некоторые из наших лучших вариантов электрических открывателей для откатных ворот. Автоматические солнечные ворота питаются от солнечной энергии. Все стальные ворота изготавливаются вручную и полностью сварены, на которые можно дополнительно нанести порошковое покрытие в выбранный вами цвет, который, по вашему мнению, лучше всего сочетается с экстерьером вашей собственности. Стандарт всех продуктов BFT является исключительным, и мы имеем общенациональное покрытие, что гарантирует доступность наших продуктов.Ditec NEOS Ditec NeoS Ditec NEOS Ditec NeoS Ditec NeoS. Didukung dengan tim teknisi yang berpengalaman memastikan pemasangan автоматические раздвижные ворота tepat dan nyaman untuk Anda… Автоматические откатные ворота BFT оснащены магнитным концевым выключателем и предназначены для требовательных уровней использования. Большая часть качественного оборудования для автоматизации ворот в мире сегодня производится в Италии, и ни один производитель не предлагает единого решения для всех автоматических ворот. Электрические открыватели откатных ворот поставляются с собственным пультом дистанционного управления или мобильным приложением, которое упрощает дистанционное открытие или закрытие ворот при необходимости.Комплект автоматического открывания откатных ворот Устройство открывания откатных ворот оснащено мощным двигателем переменного тока 450 Вт 240 В и может приводить в действие ворота с максимальным весом 1200 кг. Автоматический открыватель откатных ворот. ПРОЧИТАЙТЕ 10 обзоров лучших пластиковых шкафов для хранения с дверьми на продажу в 2021 году. Мы производим и поставляем на рынок широкий ассортимент автоматических стеклянных дверей. Предлагаемые нами автоматические стеклянные двери, электрические откатные ворота, автоматические двери с датчиками, заграждения для стрел, автоматические открыватели распашных ворот и автоматические откатные ворота пользуются большим спросом на рынке и доступны по очень разумной цене.Нет необходимости подводить электричество к вашим воротам. Это надежное решение для любых откатных ворот. Благодаря этому функциональность, устойчивость к коррозии и долговечность предлагаемого продукта получили широкое признание. Как работают автоматические откатные ворота. Ditec NEOS — это управляющее устройство для жилых, коммерческих и промышленных помещений, предназначенное для работы … Автоматические откатные ворота также могут быть установлены внутри поместья на воротах гаража, входных или боковых воротах. 04. Нашим клиентам предлагается очень надежное и длительное множество Автоматических Откатных Ворот из мягкой стали.Предлагаемый нами продукт пользуется широким спросом у клиентов из-за точного использования. За последние двадцать один год мы установили новый стандарт автоматизации ворот благодаря нашей приверженности качеству продукции и высокому уровню обслуживания. Они отлично подходят для жилых районов или предприятий с ограниченным пространством. Комплект автоматического открывания откатных ворот TOPENS DKC1000 Электродвигатель откатных ворот для откатных ворот для тяжелых условий эксплуатации До 1800 фунтов и 40 футов Подъездная дорожка с цепным приводом Оператор ворот безопасности Совместимость с солнечной батареей. Экономичный вариант.У нас есть полные комплекты оборудования для электрических откатных ворот, а также широкий ассортимент роликов для откатных ворот, направляющих и оборудования, связанного с откатными воротами и электрическими распашными воротами. Автоматическое открывание откатных ворот Исключенные почтовые индексы см. Ниже. Мы, компания Auto Gate Industry, основанная в 2016 году, работаем с итальянским брендом, который является крупнейшей в мире компанией по автоматизации и чисто итальянским брендом. Мы занимаемся автоматическими распашными воротами, откатными воротами, рольставнями и т. Д. Наша продукция обычно пользуется признанием. за их разнообразные характеристики, такие как надежная работа, прочная конструкция и более длительный срок службы.Индивидуальные раздвижные ворота — множество дизайнов на выбор, или мы создаем их по вашему проекту. Наши умные ворота в Сиднее идеально подходят для улучшения эстетики вашего ландшафта. У нас есть ряд двигателей / открывателей «Nice» для откатных ворот, которые подходят по весу ваших ворот, в том числе различные модели Robo, Robus и Run. В технических характеристиках автоматических откатных ворот указано, что вы должны замкнуть цепь между «START» и «COM», чтобы инициировать действие открытия / закрытия ворот (полное открытие).Комплект 10-ваттной солнечной панели для электрического открывателя ворот Комплект 10-ваттной солнечной панели Mighty Mule — это 10-ваттный комплект солнечных панелей Mighty Mule — отличный вариант для зарядки аккумулятора в вашей системе открывания ворот на солнечной энергии. Они применимы на воротах забора проезжей части, воротах забора, и т.д. автоматическое устройство открывания раздвижных ворот — это усовершенствованная форма используемых нами раздвижных дверей. Пасхальная распродажа. Им очень легко управлять, им можно управлять дистанционно, находясь в автомобиле, с помощью клавиатур, смартфонов и многого другого.Эти открыватели ворот можно использовать по-разному без каких-либо проблем. Автоматические ворота или электрические ворота обеспечивают безопасность, добавляют класс, элегантность и ценность вашей собственности. Для производства этих откатных ворот используется проверенная сортовая сталь, поэтому стропные ворота надежны для защиты вашего помещения от несанкционированного доступа. Раздвижные ворота Easy Gate — комплекты Flatpack всех размеров, подходящие для самостоятельной или профессиональной установки. Автоматическое устройство для открывания откатных ворот с беспроводным пультом дистанционного управления поставляется со всем монтажным оборудованием и деталями для установки.Доступные в консольной или гусеничной конфигурации, как в наших ручных, так и в автоматических откатных воротах используются значительные стальные правые секции, промышленные ролики, двухслойная окраска, проверенные приводы мотор-редукторов и современная электроника. Смотрите еще идеи о откатных воротах, воротах, дизайне ворот.

халяльных отелей на Северном Кипре,
Вакансии Sasol Sasolburg,
Каталог продаж кроватей Harvey Norman,
Чтобы сохранить синоним,
Пищевые отходы в Египте,
Фермеры Guardian Machinery,
Защита Samsung от случайного прикосновения не работает,
Мистер Шин на пластике,
Письмо с отказом от Deloitte,
Веллингборо в Кеттеринг,
Поиск недвижимости в приходе Терребон,

13 Подъездные ворота своими руками — Как построить подъездные ворота — Идеи для дома и садоводства

Подъездные ворота своими руками помогут защитить ваших детей и домашних животных от блуждания на улицу и защитят посторонних от проникновения в вашу собственность.В сегодняшние непростые времена безопасность дома важна для нашей безопасности, и простые и дешевые ворота на подъездной дороге могут обеспечить нам безопасность и душевное спокойствие.

Ознакомьтесь с этими 13 планами подъездных ворот своими руками, чтобы найти тот, который подходит для защиты вашей собственности.

1- Автоматические ворота на подъездной дороге

Этот план DIY подъездных ворот покажет вам, как построить автоматические ворота, чтобы вы могли оставаться в безопасности своего транспортного средства, открывая и закрывая ворота.

Это подробное видео на YouTube проведет вас через каждый этап процесса строительства, поэтому у вас не возникнет проблем со строительством таких ворот через дорогу.Тот, что показан в этом видео, имеет 16 футов в ширину и около 6 футов в высоту, что идеально подходит для широкого входа.

2- Металлические ворота для проезда

Из этого видеоурока вы узнаете , как установить цельные железные ворота , которые распахиваются для облегчения входа и выхода.

Эти железные ворота могут быть установлены для работы с существующим ограждением или как часть нового ограждения вокруг вашего ландшафта. Этот тип ворот бывает разных размеров, поэтому вы можете найти их по разумной цене, чтобы они соответствовали вашей подъездной дорожке.

3- Деревянные ворота для проезда

Эти красивые деревянные ворота увеличивают привлекательность вашего дома, помогая защитить вашу семью.

Две деревянные ворота распахиваются для облегчения входа и выхода. Кроме того, такая конструкция идеально подходит для проездов с уклоном. Изогнутая нижняя часть деревянных ворот позволяет им открываться на склоне с перетаскиванием, удерживая при этом достаточно близко к земле, чтобы дети или домашние животные не заползли и не убежали.

Декоративная верхняя панель делает эти высокие деревянные ворота красивыми и надежными. Легко создавать дизайн с этими бесплатными планами.

4- Cedar Driveway Gate

Посмотрите это информативное видео на YouTube, чтобы узнать о , как построить driveway gate с кедровыми досками с пазом и пазом.

У привлекательных ворот есть боковая дверь для удобного доступа пешеходов, поэтому вы можете выйти и запереть ворота, когда идете на прогулку или на велосипедную прогулку. Легко открывающаяся конструкция как для автомобилей, так и для пешеходов.

Кедровые доски с гребнем и пазами просты в работе, а дерево прослужит десятилетия снаружи в элементах.

5- See-Thru Gate

Эти самодельные ворота позволяют вам видеть сквозь них, сохраняя при этом вашу семью и домашних животных в безопасности.

Изогнутая верхняя часть и деревянная планка посередине делают ее привлекательным дополнением к входной двери вашего дома. Рейки расположены достаточно близко друг к другу, чтобы домашние животные и дети не могли протиснуться сквозь них.

Этот простой проект «сделай сам» можно построить за день, а ворота можно открыть вручную или подключить к электронному открывателю ворот.

6- Двойные ворота

Для больших подъездных путей нужны большие ворота напротив входа, и в этом видео на YouTube представлены планы строительства больших двойных ворот из дерева .

Двойные ворота привлекательны, функциональны и легко просматриваются. Их можно открывать и закрывать вручную или подключать к электрическому или солнечному устройству, чтобы сделать их автоматическими воротами.

Древесину можно оставить натуральной и покрыть водоотталкивающим прозрачным слоем или покрасить дерево в любой желаемый цвет.

7- Деревянные ворота для поддонов

Переработанная древесина для поддонов идеально подходит для строительства подъездных ворот DIY . Переработанные пиломатериалы из поддонов можно бесплатно получить, к тому же доски почти идеального размера для этого строительного проекта.

Конструкция с двойной дверью создает ручную заслонку, которую рулоны открывают на нижнем колесе.Колесный кронштейн также помогает предотвратить провисание больших ворот. Добавьте контрастное оборудование, чтобы создать уникальный вид, чтобы ворота защищали вашу собственность и увеличивали привлекательность бордюров.

8- Одинарные раздвижные ворота для проезда

Такие раздвижные ворота для проезда занимают гораздо меньше места, чем распахивающиеся ворота. Кроме того, если ваша подъездная дорожка находится на уклоне, скользящая подъездная дорожка g a t e будет открываться и закрываться легче, чем открывающаяся.

Сделанные полностью из дерева без металлического каркаса, эти деревянные откатные ворота привлекательны и доступны по цене. Эти подробные планы покажут вам, как построить эти раздвижные ворота с решеткой наверху для декоративного элемента. Планы можно загрузить в формате PDF и распечатать для удобства использования в процессе строительства.

9 — Рамы ворот для тяжелых условий эксплуатации

Вот видео на YouTube, которое покажет вам , как построить Рамы ворот для тяжелых условий эксплуатации. , которые можно использовать как есть, покрыты любым материалом по вашему выбору.

Эти сверхмощные рамы ворот идеальны для использования на животноводческих фермах, где основной задачей является содержание скота в безопасном замкнутом пространстве. Прочные ворота могут годами выдерживать интенсивное использование и жестокое обращение со стороны крупных животных.

Прочные ворота изготовлены из бруса 4 × 4 и могут быть покрыты решеткой, деревянными планками или другими строительными материалами для улучшения внешнего вида бордюров. Слой краски или прозрачного покрытия для защиты от атмосферных воздействий — это все, что необходимо для этих прочных рам ворот.

10- Ветрозащитные деревянные ворота из поддонов

Рядом с пляжем очень ветрено, и вам нужны ворота , которые могут противостоять сильным ветрам и соленому воздуху.Посмотрите это видео на YouTube, чтобы узнать, как превратить деревянные поддоны в прочные, стабильные ворота, которые могут выдерживать сильные ветры, дующие с океана.

Из переработанной древесины поддонов можно практически бесплатно построить эти подъездные ворота своими руками.

11- Преобразованные ворота для звеньев цепи

Ознакомьтесь с этой идеей и узнайте, как превратить старые ворота с цепными звеньями в рай для пальм, которые будут приветствовать гостей на вашей территории, не подпуская посторонних к вашей собственности.

Подробные фотографии показывают, как пошагово превращаются скучные, прозрачные ворота из звеньев цепи в привлекательный вход с двумя пальмами.

Нет Комплект ворот для проезда необходим для этой трансформации, все сделано с творческой изобретательностью. Ознакомьтесь с бесплатными тарифными планами, чтобы превратить свои скучные ворота в произведение искусства.

12- Металлические ворота

Большие, привлекательные, безопасные, полностью изготовленные из металла. Эти металлические ворота подъездные пути открываются автоматически и являются прекрасным.Металлические детали, размещенные по всему периметру ворот, привлекают внимание и создают отличное первое впечатление о доме и семье, которые находятся за воротами.

Это подробное видео на YouTube предоставит вам пошаговые инструкции, чтобы вы могли создать индивидуальные металлические ворота для проезда.

13- Коренастые деревянные ворота

Высокие, прочные и массивные на вид — лучший способ описать дизайн этих DIY подъездных ворот .

Дизайн представляет собой серьезный барьер для внешнего мира, но при этом остается привлекательным и повышает безопасность собственности и снижает привлекательность.

Эти массивные деревянные ворота можно покрасить или покрыть прозрачным лаком, чтобы сквозь них просвечивала текстура натурального дерева. Отличный дизайн для дома, расположенного на оживленной улице, где важны как конфиденциальность, так и безопасность.

Легкие и уникальные идеи для детских ворот своими руками

Когда ваш малыш станет старше, наступит момент, когда вы больше не сможете просто защитить от ребенка мебель или декор; вам придется ограничить доступ к некоторым частям дома. Детские калитки отлично подходят для того, чтобы держать вашего малыша в безопасном месте в доме; однако они также могут быть дорогими, если вам нужно покрыть более одной области дома.Тогда наиболее экономичным способом будет построить детские ворота самостоятельно, и в этой статье у нас есть несколько отличных идей!

Давайте сначала разберемся, зачем нужны детские калитки.

Зачем нужны защитные ворота для младенцев и детей ясельного возраста?

Вот причины, по которым детские ворота необходимы для вашего дома:

1. Дети падают с лестницы.

Детям, которые только учатся ходить, очень любопытно смотреть на лестницу, поскольку она часто является сложным препятствием.Пытаясь завоевать его, они неизбежно повергнут его. Пока вы рядом, вы можете быть уверены, что они в безопасности. Но ворота действительно полезны в те моменты, когда вам, возможно, придется оторвать от них взгляд.

2. Детям нужно безопасное место для игр.

Любой открытый переход — большой знак приветствия для всех детей, чтобы они перебрались на другую сторону. Если весь ваш дом не защищен от детей, вы можете ограничить ребенка безопасным пространством, и в этом вам помогут детские ворота. Ворота также не будут слишком сильно мешать вашему движению, и вы можете позволить себе отвлечься на другие занятия, не беспокоясь об этом.

3. Домашние животные не всегда ладят с детьми.

Всегда есть вероятность, что с вашим питомцем в одной комнате с ребенком что-то пойдет не так, особенно если они новенькие или принадлежат к собственническим типам. Несчастные случаи часто происходят непреднамеренно, поэтому лучше держать их отдельно некоторое время, пока вы не будете уверены, что вашему ребенку и питомцу комфортно друг с другом.

4. Дети любопытны.

Дети всегда хотят исследовать, что еще есть на свете, будь то залезть на кухню или на задний двор.Хорошие детские калитки нужной высоты необходимы для удержания детей внутри, особенно если они хорошо умеют лазить.

5. Дети следуют за вами повсюду.

В один момент они играют со своей любимой игрушкой, а в следующий момент они уже идут по вашему следу. Детские ворота гарантируют, что вы сможете держать ребенка в одном месте, пока вы будете заботиться о других вещах. Хотя многие из имеющихся в продаже моделей могут держать детей там, где они должны быть, ваш малыш может знать, как точно преодолеть каждое препятствие, брошенное ему.В таких случаях вам придется сделать свои собственные детские ворота, специально защищенные от детей для вашего умного!

Как сделать простые детские ворота

Вот дизайн простых детских ворот, которые можно использовать для блокирования лестниц и других участков в доме, чтобы ваш ребенок не мог ползать или ходить в ограниченное пространство.

Принадлежности

• Деревянные доски (3 шт.) 1 дюйм (дюйм) x4 дюйма (дюйм) x8 ’(фут)
• Шурупы для дерева 1 ¼ ”(дюйм)
• Петли 2 дверные, защелка для уличных ворот
• Minwax морилка темный орех
• Спрей Shellac
• Циркулярная пила
• Дрель и отвертка
• Уровень духа
• Скоростной квадрат
• Клей для дерева Titebond 2
• Шлифовальная бумага с зернистостью 220

Инструкции

• Первый шаг — измерить площадь вашей лестницы или входа, которую необходимо закрыть воротами.Посмотрите, в какую сторону вы хотите, чтобы калитка открывалась и можно ли просверлить привинченную к стене / раме сторону. Если он находится у входа на лестницу, убедитесь, что ворота открываются только в сторону от лестницы. В этом примере мы покажем вам, как построить ворота шириной 32 дюйма и высотой 29 дюймов.
• Обрежьте доски, чтобы сделать ворота. Вам нужно будет разрезать 6 вертикальных досок высотой 29 дюймов и две горизонтальные доски шириной 32 дюйма, чтобы сделать ворота. Отрежьте одну доску с помощью циркулярной пилы и используйте ее как шаблон, чтобы распилить остальные.Ширина досок может оставаться неизменной — 4 дюйма. Положите горизонтальные доски параллельно друг другу на расстоянии 29 дюймов друг от друга. Положите вертикальные доски на равном расстоянии перпендикулярно горизонтальным доскам. Слегка отрегулируйте высоту, чтобы закрепить их на месте.
• Используйте наждачную бумагу с зернистостью 220, чтобы отшлифовать деревянную поверхность до гладкости. Нанесите морилку темного ореха и подождите, пока она высохнет.
• Распылите шеллак, чтобы придать глянцевую водонепроницаемую поверхность после полного высыхания пятна /
• Прикрепите две петли к одной из вертикальных планок на одном из концов ворот и прикрутите другую сторону петли к стене.Сделайте это так, чтобы ворота открывались в желаемом направлении. Прикрепите защелку к планке с противоположной стороны от петель, а другую часть защелки к стене с противоположной стороны.

Самодельные детские ворота других типов

Когда дело доходит до детских ворот, не существует универсального дизайна. Вот несколько детских ворот, которые подойдут для вашего жилого помещения:

1. Ворота для новорожденных сарая

Источник: Pinterest

Детские калитки-сараи идеально подходят для домов, которые имеют очарование старины.Конструкция здесь довольно прочная и немного сложнее, чем у остальных дверных конструкций. Размеры двери можно настроить в соответствии с вашим проемом, показанная здесь дверь имеет квадрат 35 дюймов.

Принадлежности

• Деревянные доски — (4 равных части), вырезанные из одной доски длиной 1 дюйм (дюйм) x4 дюйма (дюйм) x12 футов (фут), (14 равных частей), вырезанные из трех частей размером 1 дюйм (дюйм) x3 дюйма (дюйм) x Доски длиной 12 футов
• Петли 2 дверные, защелка для уличных ворот
• Minwax морилка для темного дерева
• Спрей шеллак
• Циркулярная пила
• Дрель и отвертка
• Уровень духа
• Скоростной квадрат
• Клей для древесины
• наждачная бумага с зернистостью 220

Инструкции

• Разрежьте полосы на различные компоненты, из которых состоит дверь.Отрежьте доски размером 1 x 4 дюйма длиной 35 дюймов каждая. Возьмите одну из досок размером 1 x 3 дюйма и отрежьте 4 дюйма посередине, чтобы разделить доску на две половины, которые составят полукрест.
• Сделайте квадратную рамку из досок размером 1 x 4 дюйма, склеив и прикрутив доски по концам. Положите одну из досок размером 1 x 3 дюйма на раму, чтобы она стала полноценной поперечной распоркой. Возьмите оставшиеся доски размером 1 x 3 дюйма и плотно уложите их за поперечной распоркой, чтобы сформировать задние стойки. Приклейте и прикрутите половинки распорки по диагонали, пересекая полную распорку посередине.Ворота готовы.
• С помощью наждачной бумаги с зернистостью 220 отшлифуйте все ворота. Нанесите слой морилки и дайте ему высохнуть перед нанесением слоя шеллакового лака. Ввинтите дверные петли и защелку калитки с противоположных сторон калитки.

2. Невидимые детские ворота

Источник: Pinterest

Невидимые детские калитки идеально вписываются в ваш интерьер! Это идеальные детские ворота для лестниц с металлическими перилами, требующие минимальных усилий для их сборки.

Принадлежности

• Пиломатериал 1 дюйм (дюйм) x2 дюйма (дюйм)
• Краска-спрей в цвет перил
• Торцовочно-сверлильный станок
• Винты
• Полупрозрачный акриловый лист
• 2 петли для окон
• наждачная бумага с зернистостью 220

Инструкции

• Постройте каркас ворот, внутри которого они находятся. Отрежьте пиломатериал размером 1 x 2 дюйма по размеру вашей лестницы и соорудите из него прямоугольную раму для крепления.Из того же бруса сделайте еще одну раму, которая плотно прилегает к более крупной, и она станет настоящими воротами.
• Используя наждачную бумагу с зернистостью 220, отшлифуйте раму до гладкости, чтобы на нее можно было нанести любую краску или отделку, которую вы можете добавить к ней. Покраска распылением соответствующего цвета — самая простая идея, не требующая дополнительной подготовки поверхности.
• Отрежьте акриловый лист так, чтобы он точно подходил к раме ворот от внутренней панели, используя винты, помещенные с интервалом в 1 дюйм. С помощью петель прикрепите рамы так, чтобы одна входила в другую и могла распахиваться.
• Установите раму ворот, прикрутив ее нижнюю часть к полу или сбоку от перил. Вы также можете использовать стенные анкеры, чтобы придать ему дополнительную прочность на случай, если ваш ребенок решит ударить по нему.
• Вверните небольшую защелку сбоку от открывающейся калитки. В зависимости от того, как долго вы хотите его хранить, вы можете просверлить отверстия в перилах или закрепить его стяжками в качестве временного решения.

3. Детские ворота из ткани

Источник: Pinterest

Тканевые ворота — простая, но эффективная идея, если вам нужно более выдвижное и быстро устанавливаемое решение.Некоторые навыки шитья также помогут добиться правильного результата с первой попытки. Эти ворота подходят для лестниц, которые идут вдоль стены с одним комплектом перил.

Принадлежности

• Ткань для домашнего декора — 2 ярда
• Ножницы
• Швейная машина
• Ленты на липучке
• Штифты
• Косая лента
• Связывание шнуров

Инструкции

• Начните с измерения ширины входа на лестницу и вырежьте из ткани два квадратных куска одинаковой ширины (при необходимости немного больше).
• Вытяните несколько косых лент и нащупайте их по длине, чтобы получилась петля, которая будет зацепляться за пучок шнуров. Сделайте три таких штуки, чтобы сформировать точки крепления на одной стороне ткани.
• Сделайте три более длинные петли косой ленты для другой стороны ткани, чтобы петли могли проходить вокруг стойки перил. Пришейте полоски липучки к противоположным сторонам косой ленты, чтобы их можно было быстро закрепить вокруг столба или снять.
• Оберните петли косой тесьмы по углам и одну посередине с каждой стороны квадрата ткани.Разложите вторую ткань поверх нее и прошейте зигзагом по углам, чтобы петли надежно удерживались на месте. Подтвердите прочность швов, потянув за нее, чтобы убедиться, что она не проскользнет.
• Чтобы установить тканевую калитку, просверлите в стене три отверстия с одной стороны, чтобы прикрепить анкер в том месте, где идет пучок шнура ворот. Поднимите ворота, зацепив пучки шнуров за анкеры на стене и прикрепив косые ленты на липучке к перилам. Проверить, что оно не поддается, сложнее, чем вашему малышу, чтобы убедиться, что оно не поддается.

4. Детские ворота из ПВХ

Источник: Pinterest

Если вы ищете детские ворота, которые выделяются как проект DIY, то эта версия из ПВХ идеально подходит для вас! Несмотря на то, что он не очень хорош по внешнему виду, это универсальный дизайн, который можно расширить или настроить для разных мест в вашем доме.

Принадлежности

• Куски трубы SCHD 40 длиной 5 футов (5 дюймов) для мебели из ПВХ трубы 1-1 / 4 дюйма (дюйма) — 3
• Труба сантехнического класса длиной 3 фута 1-1 / 4 дюйма (дюйм) — 1
• Тройники 1 1/4 дюйма (дюйм) — 12
• Тройники скольжения 1-1 / 4 дюйма (дюйм) — 2
• Колено на 90 градусов 1 1/4 дюйма (дюйм) — 2
• Торцевые заглушки 1 1/4 дюйма (внутренние куполообразные) — 2
• Заглушки стола 1 1/4 дюйма (дюйма) — 4
• Вставки роликов для фитингов из ПВХ 1 1/4 дюйма (дюйма) — 12
• Штифты сцепного устройства ¼ дюйма (дюйма) x 3 дюйма (дюйма) — 2
• Набор шурупов для дерева 3/4 дюйма (дюйма) — 1
• Бутылка ПВХ цементная — 1
• Электродрель
• Ножовка по металлу
• Торцовочная пила
• Рулетка
• Наждачная бумага
• Инструмент для удаления заусенцев

Инструкции

• Начните с разрезания мебельных труб из ПВХ на пять 30-дюймовых частей, одну 20-дюймовую и четыре 2.5-дюймовые части.
• Разрежьте водопроводную трубу на двенадцать 3-дюймовых кусков. Используйте инструмент для удаления заусенцев, чтобы сгладить неровности.
• Две крышки стола должны быть изменены, чтобы сформировать механизм захвата. Для этого используйте ножовку, чтобы отрезать 1/3 дуги в крышках. Начните с места соединения язычка с колпачком и прорежьте колпачок по горизонтали. На концах горизонтальных разрезов сделайте вертикальные разрезы, чтобы удалить сегмент дуги. Перед сборкой ворот разложите все детали из ПВХ, как показано на рисунке, чтобы сформировать шаблон.
• Начните сборку ворот, закрепив тройник на обоих концах 30-дюймовых труб, чтобы сделать внутренние планки. Используйте 3-дюймовые детали сантехники, чтобы соединить тройники вверху и внизу, чтобы сформировать ворота.
• Присоедините по четыре колена к каждому углу, чтобы поставить на место последние планки.
• На левом конце ворот сдвиньте две скользящие тройники на последнюю 20-дюймовую планку трубы. Именно здесь будут петли ворота. Последняя 20-дюймовая трубная планка на правом конце будет иметь два тройника после колена, соединенные 3-дюймовыми водопроводными трубами.Как только вы узнаете, что все соединения выполнены правильно, используйте клей для ПВХ, чтобы закрепить все детали на месте.
• Используйте немодифицированные заглушки стола и два сегмента водопроводной трубы, чтобы сделать стеновой анкер для ворот. Соберите крышки стола и трубы и просверлите их, чтобы сделать отверстие для шплинтов. Здесь ворота надежно крепятся к анкеру и остаются легко снимаемыми. Используя клей с ПВХ, вставьте и прикрепите два последних оставшихся сегмента водопроводной трубы к верхнему и нижнему тройникам 20-дюймовой планки с правой стороны.
• Совместите тройники сегментов петли с крышками стола и надежно соедините их вместе. Вверните заглушки стола в стену или дверную коробку по размеру ворот. В этот момент он должен свободно качаться. Заглушки стола с врезанным в них фиксатором прикрутить к противоположной стороне стены или дверной коробки. Когда вы слегка надавите на ворота, они должны защелкнуться в защелке.

5. Детские раздвижные ворота

Источник: Pinterest

Раздвижные детские ворота — это стильная вещь, которую вы можете иметь у себя дома, если хотите потратить немного времени на ее постройку.

Принадлежности

• (4 шт.) Досок размером 1 дюйм (дюйм) x4 дюйма (дюйм) длиной 1 дюйм (фут) 9 дюймов (дюйм) каждая
• (4 шт.) Досок размером 1 дюйм (дюйм) x4 дюйма (дюйм) и длиной 1 дюйм (фут) 11 дюймов (дюйм) каждая
• Пила настольная
• Станок сверлильный
• Клей для древесины
• Петли 2 дверные

Инструкции

• Детские откатные ворота состоят из двух одинаковых секций; фиксированная и выдвижная секция. Чтобы построить секцию, используйте 4-дюймовые доски для создания прямоугольной рамы.Используя настольную пилу, вырежьте канавку глубиной ½ дюйма на внутренней стороне верхней и нижней доски. Возьмите три деревянные доски размером 1 × 11 дюймов и разрежьте их на секции шириной 1-1 / 2 дюйма. У вас будет по 6 секций для изготовления планок ворот.
• Используя настольную пилу, вырежьте шпунт ½ дюйма, который точно войдет в паз верхней доски с обеих сторон планок. Проделайте то же самое со всеми планками и двумя боковыми планками рамы. Соедините секцию ворот, нанеся столярный клей в пазы и вставив рейки в верхнюю и нижнюю части рамы.Разместите их на равном расстоянии. Присоедините боковые планки к пазу с помощью клея, чтобы завершить каркас. (Примечание. См. Ссылку на видео: https://www.youtube.com/watch?v=DZpWJNHVtQs)
• Используйте 3 оставшихся планки, чтобы построить вторую идентичную секцию ворот. Когда он высохнет, отшлифуйте и отполируйте его в соответствии с вашими требованиями к цвету. Прикрепите две дверные петли к неподвижной секции с одной из сторон и установите направляющие ящика на верхнюю и нижнюю секции ворот. Прикрепите роликовую часть направляющей ящика к раздвижной заслонке с помощью винтов.
• Прикрепите дверную петлю к стене или раме с помощью шурупов, чтобы закрепить фиксированную секцию на месте. С другой стороны прикрепите к стене две доски, которые будут служить упором для двери, в который ворота могут легко скользить и оставаться прочными.

Детские ворота необходимы в каждом доме с малышом. Несмотря на то, что на рынке доступно множество типов ворот, они могут не соответствовать вашим потребностям в точности и могут нуждаться в небольшой модификации. С другой стороны, детские ворота своими руками гораздо лучше адаптируются к вашему дому, и их весело строить.Узнайте больше и попробуйте эти шаги дома, построив свои собственные детские калитки и сделав их безопасными для своих близких!

Также читают:

Советы по обеспечению безопасности и защиты ребенка
Защита детей с помощью ворот и барьеров

.
