Скамейка трансформер своими руками: пошаговая инструкция по изготовлению складной скамейки с фото, видео и чертежами

Содержание

пошаговая инструкция по изготовлению складной скамейки с фото, видео и чертежами

Люди уезжают загород, чтобы хорошо провести время и отдохнуть от городской суеты. Неудобство не должно доставлять ничего. Даже мебель делается практичной. Каждый дачник скажет вам, что дачная мебель должна быть красивая, полезная и многофункциональная.

Один из лучших вариантов дачной мебели — это скамейка-трансформер. Это прекрасная скамейка станет удачным атрибутом на вашем пригородном участке. Готовую конструкцию можно приобрести в магазине. Но, вполне, возможно соорудить самостоятельно. Полное описание этого процесса со всеми чертежами мы с вами и разберём.

Преимущества выбора модели трансформера

Такая скамья становится необходимым атрибутом по нескольким причинам. В сложенном состоянии это удобная скамейка со спинкой, а раскладываясь, спинка превращается в стол, а место для сидения в 2 небольшие лавочки. Она занимает малое количество пространства. Компактность — её главный козырь. Лёгкий вес скамьи даёт возможность без труда перемещать её с одного места в другое. Для трапез на воздухе такой вариант дачной мебели будет иметь ряд преимуществ перед другими моделями.

Сделать самостоятельно такую прекрасную вещицу совсем не сложно. Для этого не обязательно обладать специальными навыками.

На фото хорошо виден принцип работы скамейки

Видео: как выглядит и как работает такой лавка-стол

Необходимые инструменты и материалы

Чтобы не отвлекаться от работы, приобретите заранее всё необходимое для создания этого дачного атрибута. Подготовьте ножовку по дереву или болгарку. Вам понадобятся отвёртки, но наличие шуруповёрта облегчит задачу. Запаситесь дрелью. В идеале электродрель, но можно обойтись и простой. Ну и куда же без линейки, строительного уровня и угольника?

Инструменты, которые нужны для безотрывной работы

Из материалов вам необходимы будут дерево, наждачка и саморезы.

Чтобы не смотреть в экран телефона или компьютера, распечатайте себе схему со всеми чертежами и замерами скамейки.

Скамейка-трансформер своими руками: чертежи, размеры, подготовка

Простой чертёж скамьи, по которому понятна схема работы

В первую очередь необходимо разобраться с деталями, которые нужны для создания скамейки.

Детализация элементов скамьи

Модель состоит из двух лавочек и спинки, которая играет роль столешницы. Самое трудное — это держать в голове готовый образ скамьи, чтобы понимать сколько и каких деталей нужно. Именно поэтому под рукой лучше иметь нарисованный чертёж. В первую очередь подготовьте все элементы конструкции по отдельности. На завершающем этапе работы их нужно будет просто соединить между собой.

Лавочки отличаются по ширине. Первая скамья делается размерами 1180х25 миллиметров. Для её создания возьмите доски в 20 миллиметров толщиной, длинной 1180 миллиметров и шириной 125 миллиметров.

Затем, сделайте ножки. Их должно быть 4 штуки. 2 из них имеют размеры 370х110 миллиметров и ещё 2 — 340х110.

И доски для ножек и для лавок нужно хорошенько отшлифовать, используя болгарку со специальным кругом или наждачку.

Ножки, одинаковых размеров, соедините между собой пластинами из металла. В высоту, соединённые ножки должны быть 450 миллиметров, а ширина основания 370 миллиметров. Возьмите два элемента размером 1180х125 мм и прикрутите их к основаниям. Таким образом сделано сиденье.

Чтобы доски не лопнули, т. к. имеют маленькую толщину, перед тем как закрутить саморезы, сделайте несколько отверстий меньшего диаметра примерно в тех местах, где будут сидеть люди.

Проведите замеры первой лавки. Её ширина снаружи должна быть 1180мм, а внутри 1140 мм.

Приступайте ко второй скамейке. Её ширина 1090х220 мм. Для сиденья вам понадобятся 2 хорошо отшлифованные заготовки размером 1090х110 мм. Для ножек вам понадобится 8 заготовок. Четыре ножки должны иметь размер 320 мм, две — 220 мм и ещё две размером 400х90 мм.

Деревянным шкантом, клеем и саморезами к брусу в 220 мм прикрепите к ребру доску. То же самое сделайте и с другим таким же бруском. Соберите заготовленные элементы ножек в виде буквы «А», где верхней частью будут бруски по 220 мм, а боковые элементы — брускив 320 мм. Внутреннюю перекладину выпилите в виде распорки. Соедините всё саморезами и металлическими уголками. Нижняя часть буквы «А» должна иметь расстояние в 300 мм.

К А-образным основаниям прикрутите элементы сидения. В собранном виде ширина второй лавочки должна быть 1090 мм, если мерить сиденье и 1130 мм — ширина по ножкам. Если вы поставите две лавочки вместе, то получится большое сиденье из четырёх досок одной высоты.

Некоторые элементы конструкции

Теперь необходимо соорудить спинку-столешницу. Она делается из пяти заготовок толщиной в 80 мм, общая площадь которых составляет 1260х570 мм. Чтобы соединить эти 5 элементов, используйте 2 бруска размером 570х40 мм. Соедините саморезами планки по бокам этими брусками, оставляя с края 40 мм.

Прикрепите к одной из сторон сделанной столешницы-спинки два деревянных упорных элемента. Толщина, длинна и ширина упор должна составлять 20х400х100 мм соответственно. На одной из сторон обеих упоров сделайте спил углом в 115 градусов. Это будет наклон спинки скамейки-трансформера. Они крепятся саморезами на внутренние стороны планок спинки в 140 миллиметрах от края.

Установите столешницу на упоры и плотно прижмите её к ножкам. В упоре и вертикальном бруске проделайте отверстие, диаметр которого должен составлять 7 миллиметров. Соедините элементы 80-миллиметровыми мебельными болтами. Установите шайбы из металла между упорными конструкциями. Шляпки болтов должны быть спрятаны внутри дерева, а не вылазить наружу, а само соединение болтов должно двигаться, меняя угол спинки-столешницы. Попробуйте её подвигать, чтобы проверить правильность сборки.

Фотогалерея: элементы конструкции в отдельности со всеми размерами

Видео: чертёж скамейки-трансформер

В общем, скамейку самостоятельно сделать совсем не сложно, а пользы от неё будет очень много. Если вы найдёте в себе силы и время на её создание, то ни разу не пожалеете об этом. Следуя всем чертежам, схемам и рекомендациям, у вас обязательно получится замечательный дачный атрибут. Удачи!

Здравствуйте. Меня зовут Ольга. Мне 27 лет. По образованию — журналист. Оцените статью: Поделитесь с друзьями!

Стол скамейка своими руками. 800 фото, чертежи, пошаговые инструкции



стол скамейка для дачи своими руками

У вас маленький дворик или терраса? Чтобы поужинать на свежем воздухе приходится выносить столик из дома? Решите эту проблему, сделайте скамейку стол своими руками. Есть много идей, как оптимизировать свободное пространство, скамейка трансформер, это только одно из решений. Чтобы сделать практичную мебель для дачи не надо дорогих материалов и сложных инструментов.

Здесь представлены простые примеры уличной мебели: садовые столы и скамейки, лавочки со столиком на двоих, столы для пикника со скамейками – совмещенные и раздельные конструкции. Если у вас есть обычные инструменты, немного опыта и свободное время, большинство моделей можно собрать за один день. Вам помогут сделать стол скамейку своими руками чертежи и пошаговые инструкции, представленные в этой статье.



Скамейка стол трансформер своими руками

Отличный вариант, если вам надо сэкономить немного пространства.

Когда стол не нужен, его можно сложить и использовать в качестве скамейки, которая не требует много места. Посмотрите, как сделать скамейку стол трансформер своими руками. Это сборный проект, так как за основы взяты несколько похожий моделей. У автора проектирование и изготовление скамейки заняло почти 2 недели.

Инструменты, которые использовались для работы, довольно простые. Потребовались только столовая пила, фрезер, электролобзик и шлифовальный станок.

Приготовьте доски 30X180 -3500 мм. Две доски распилите пополам по ширине и две на 3 равные части. Самые тонкие пойдут на ноги и среднюю часть столешницы.

Конструкция состоит из 3-х частей. Часть с неподвижными сиденьями, часть со столом и часть с подвижными сиденьями.

Сначала установите фиксированное сиденье и измерьте длину подвижного сиденья. Верхняя часть стола монтируется с помощью пробок. Подлокотники устанавливаются позже.

Источник фото www.instructables.com/id/Convertible-Benchtable/

Стол для пикника и скамейка

Пошаговая инструкция, как легко сделать стол для пикника, который за две секунды превращается в скамейку. Идеально подходит для террасы или маленького дворика.
Короткие опоры под столом подсоединяются после сборки ножек, чтобы облегчить доступ к шарнирам. Для верхней части сиденья использовались стальные стержни. С инструкцией можно  ознакомиться на сайте. Кроме этого, можно сделать дополнительную скамейку, чертеж показан на последнем фото в галерее.

Источник фото www.instructables.com/id/picnic-table-and-bench/

Стол скамейка своими руками чертежи

Это классический вариант скамейки трансформера, только с некоторыми модификациями от автора. У этой модели есть опция «зажим», которая прибавляет высоту спинки.  «Захват» фактически добавляет немного комфорта для сидения и дает скамейке больше привлекательности.

Габариты

  • В режиме стола для пикника общая площадь составляет 60 дюймов (1524 мм) в длину и 47-1 / 4 дюйма (1200 мм) в ширину.
  • В режиме скамейки общий размер 60 дюймов (1524 мм) в длину 21-1 / 2 дюйма (545 мм) в ширину
  • Высота 29 «(737 мм)

Этот комплект сделан исключительно из стандартных досок 2×4 (фактический размер 1 1/2 x 3 ½ ).

Здесь вы также найдете диаграмму распила деталей, пошаговые фотографии со схемой каждой отдельной части с размерами, а на сайте автора проекта прочитать инструкции с детальным описанием каждого шага.

Размеры стола скамейки приведены в дюймах и миллиметрах. Сначала указаны дюймы, а затем их метрические эквиваленты в скобках — например: 2×4 (50 x 100 мм). Не путайте «номинальные» (только по названию) размеры при покупке досок. Они называются 2×4, но фактический размер составляет 1 1/2 x 3 1/2 дюйма (толщина и ширина). Метрический эквивалент 2×4 составляет 50 мм х 100 мм, который фактически 1 1/2 x 3 1/2 дюйма (38 мм x 89 мм). Короче говоря, фактический размер досок (толщина и ширина), используемых в этом проекте, составляет 1 1/2 x 3 1/2 дюйма (38 мм x 88 мм).

Материалы, необходимые для сборки стола скамейки своими руками

  • 9 досок 2×4 (50 мм x 100 мм) длиной 8 футов (2.44 м)
  • 4 болта 3/8 «(10 мм) длиной 3» (75 мм) с шайбами и гайками.
  • 80 шурупов для дерева 3 «(75 мм)
  • 2 угловых кронштейна
  • 6 оцинкованных гвоздей 6″ (150 мм)
  • Наружный клей для дерева.

Инструменты, которые вам понадобятся

• Круговая пила • Рубильная пила — способная разрезать точные углы, • Лобзик • Электрическая дрель, • Молоток, ручная пила, рулетка, карандаш, отвертка, уровень, хомуты,• сверло диаметром 3/8 «(10 мм) для болтов, сверло 1/8» (3 мм) для шурупов, сверло 1 «(25 мм) для зенкерования (вставки) головки болта.

Детали на схеме

[a] передняя нога

[b] задняя нога (внутренняя)

[c] задняя нога (внешняя)

[c1] задний стопор

[d] нижняя перекладина (задняя)

[e] перекладина для сиденья (задняя)

[f] удлинение ножки часть 1 (задняя)

[f1] удлинение ножки часть 2 (сзади)

[g] перекладина для стола

[g1] раздвижная остановка

[h] перекладина сиденья (передняя)

[h2] перекладина для сидения (передняя)

[i] распорка (задняя)

[k] доска сиденья(передняя)

[l] доска сиденья(задняя )

[м] доски столешницы

Зажим для спинки, если вы хотите сделать спинку немного выше, хотя это не обязательно, но так комфортней и красивее.

Для этого вам понадобится:

  • 1 шт. 2×6 (50 мм x 150 мм) длиной 60 дюймов (1524 мм)
  • 4 шт. 2×4 (50 мм x 100 мм) длиной 10 дюймов (254 мм).
  • шурупы диаметром 3 дюйма (75 мм) и немного клея.

С полной инструкцией, как собрать скамейку стол своими руками, можно ознакомиться на сайте.

Источник фото www.buildeazy.com/1pce2x4-1.php

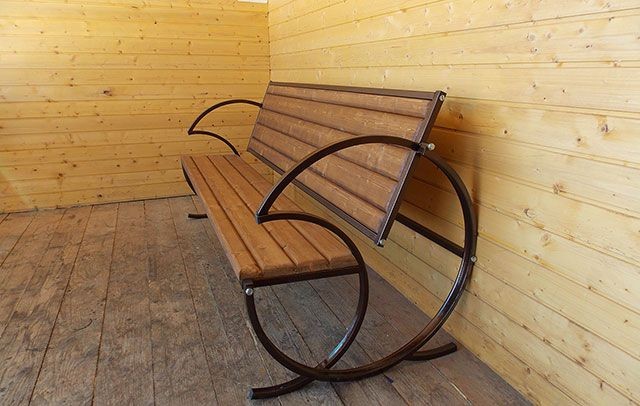

Скамейка трансформер из металла

Здесь показано, как сделать скамейку трансформер из профильной трубы. Удобная конструкция, рассчитанная на шесть человек, в магазине такая скамейка стоит порядка 150-ти долларов. Если беретесь сделать скамейку своими руками, вам это обойдется как минимум в три раза дешевле.
Габаритные размеры: длина 157 см, ширина сидения в сложенном состоянии 48 см.
Какие потребуются материалы, а также инструкцию по изготовлению читайте на сайте автора этого проекта.

Источник фото www.yaplakal. com/forum46/topic1381232.html

Стол скамейка трансформер своими руками чертежи

Если вы находитесь в затруднительном положении с размещением уличной мебели во дворе или хотите поразить своих друзей уникальным проектом, вам стоит подумать о том, как сделать складную скамейку стол своими руками. Эта конструкция с красивым дизайном изготовлена из досок 2х4 и рассчитана на шесть человек.

Это простой проект, все можно сделать за несколько дней без особых усилий, конечно, при наличии необходимых инструментов.

Вот список деталей с размерами, необходимых для изготовления складной скамейки трансформера, все они обозначены разными цветами на диаграмме.

A  — 2 доски 2 × 4 длиной 14 1/2 «(37 см), 2 штуки — 16» (40,5 см)
B  — 2 доски 2 × 4 длиной 69 «(175 см), 4 шт. — 11 3/4» (30 см)
C  — 4 доски 2 × 4 длиной 72 «(183 см)
D — 1 доска 2 × 4 длиной 5 3/8 «(13,5 см), 1 шт. — 7 3/8″(19 см), 1 шт. — 15 3/8 «(39 см), 1 шт. — 10″(25,5 см)
E  — 4 доски 2 × 4 длиной 72 «(183 см)
14 штук 2 × 4 длиной 8 ‘(244 см)
2 1/2 «карманные винты, гвозди и шурупы.
Древесный наполнитель,  клей для дерева, пропитка, краска.

Как сделать складной стол для пикника

  1. Сделайте ножки, как показано на схеме.
  2. Сделайте раму.  Просверлите отверстия на обоих концах досок 11 3/4 «(30 см) и закрутите шурупами.
  3. Выровняйте края заподлицо и убедитесь, что углы расположены под прямым углом.
  4. Прикрепите ноги к раме сиденья, как показано на схеме. Просверлите сквозные отверстия через верхние части ножек и закрутите шурупами к раме.
  5. Равномерно распределите и прикрутите планки к раме сиденья. Чтобы создать равные промежутки, вставьте кусок фанеры между ламелями.
  6. Сделайте опоры для складной спинки. Вырезайте оба конца на 75 градусов.
  7. Затем отрежьте подлокотники, закруглите один конец, используя лобзик, и отшлифуйте края наждачной бумагой.
  8. Прикрепите планки к опорам спинки.
  9. Установите спинку и выровняйте опоры, как показано на чертежах. После этого зафиксируйте их на с помощью шарниров, чтобы сложить стол и превратить его в скамейку.

Когда вы складываете столешницу, скамейка будет выглядеть так же, как на рисунке.

Источник фото myoutdoorplans.com/furniture/folding-picnic-table-plans/

Стол из двух скамеек

Посмотрите, как сделать стол для пикника, который легко превращается в две отдельные скамейки. Опоры вращаются, чтобы сформировать задние спинки. Подробные схемы, которые вы видите в галерее, представляют собой пошаговую инструкцию по изготовлению стола трансформера для вашего сада или двора.

Конструкция не сложная, по сути это две половинки стола с несложным механизмом поворота. Вы просто снимаете штифты и поворачиваете столешницу, которая становится спинкой.

Сядьте на скамейку и определите удобную позицию спинки. Закрепите опоры на задних ногах и просверлите отверстие, куда вставляется штырь. Сделайте это с двух сторон. Чтобы перевести скамейки в стол для пикника, просто снимите штифты и поверните спинку столешницы, после этого вставьте штифты для фиксации.

Что вам понадобится:

  • 7 досок 2×6 длиной 8 футов (244 см)
  • 4 доски 2×4 длиной 8 футов (244 см)
  • Оцинкованные наружные винты
  • 8 болтов длиной 4″ (10 см) с шайбами и гайками
  • Клей, наждачка, грунтовка, краска

Доски распиливаете по таким размерам

  • 4 шт. 2×4 длиной 28 7/8 «(73,34 см) задние ножки — оба конца отпилить на 10 градусов параллельно друг другу
  • 4 шт. 2×4 длиной 27 «(68,5 см) поддержка сиденья, два конца разрезаются на 10 градусов НЕ параллельно друг другу
  • 4 шт.  2×4 длиной 16 3/4 «(42,5 см) Передние ноги — два конца разрезаются на 10 градусов параллельно друг другу
  • 12 шт.  2×6 длиной 47 7/8 «(122 см) сиденья и столешница
  • 4 шт.  2×6 длиной 17 «(43 см) Настольные опоры

Инструкции на сайте. Если хотите сделать более длинный складной стол для пикника, используйте для столешниц доски 2,5 м и просто  добавьте в центр дополнительную ножку.

Источник фото www.ana-white.com/2011/05/picnic-table-converts-benches

Вот еще один пример, стол из двух скамеек

Это стол для пикника с двумя функциями. Отлично подходит для семейного обеда на свежем воздухе, но также и легко превращается в две симпатичные садовые скамейки.

Верх складывается вниз, чтобы создать заднюю часть скамейки, чтобы удобно откинутся на спинку.
Подробные схемы на фото, это пошаговый план сборки. Размеры в дюймах, умножаем показатели на 2,54, получим размеры в сантиметрах. Если понадобится инструкция, ссылка на первоисточник под галереей.

Источник фото www.buildsomething.com/plans/P5DAC6A8E2D6C2FA7/Convertible-Picnic-Table-and-Bench

Это еще пример, как сделать стол скамейку своими руками

 Готовая скамейка и готовый стол

Источник фото www. hgnv.com/creative-diy-folding-bench-ideas-for-small-balcony/

Угловая скамейка и стол

Просто и со вкусом. Сделайте две лавочки и встроенный стол, который идеально подходит для отображения декора на крыльце или внутреннем дворике.

Чтобы сделать угловую скамейку со столиком, вам понадобятся такие материалы:

  • 2 доски 2 × 6 длиной 8 футов(244 см)
  • 7 шт. 2 × 4 длина 8 футов(244 см)
  • 1 шт. 2 × 2 длина 6 футов (183 см)
  • Kreg jig и винты
  • клей для дерева

Сначала сделайте рамку  из деталей

  • 2 шт. 2 × 4 длина 40 «(101 см) с одним концом под углом 45 градусов
  • 2 шт. 2 × 4 длина 26 3/4 «(68 см) с одним концом 45 градусов
  • 6 шт. 2 × 4 длина 12 1/4 «(31 см)

Затем отпилите ноги. Прикрепите их клеем и шурупами к раме.

Сделайте площадку для углового стола. Вырежьте такие части:

  • 2 шт. 2 × 6 длина 15 1/4 «(38,7 см) с одним концом под углом 45 градусов
  • 2 шт. 2 × 6 длина 13 3/4 «(35 см) с одним концом под углом 45 градусов
  • 2 шт. 2 × 6 длина 12 1/4 «(31 см)

Соберите коробку для стола

С помощью клея и шурупов прикрепите ящик к доскам, составляющим угол рамы.

Затем распилите доски, чтобы сделать верхние части скамейки:

  • 6 шт. 2 × 4 длина 26 1/2 » (67,5 см)
  • 2 шт. 2 × 6 длина 26 1/2 » (67,5 см)

Распилите доски для стола и соберите части:

  • 4 шт. 2 × 4 длина 15 «(38 см) с каждым концом под углом 45 градусов
  • 4 шт. 2 × 4 длина 8 «(20 см ) с каждым концом под углом 45 градусов
  • 1 шт. 2 × 4 длина 1 1/4 «x 1 1/4»
  • 4 шт. 2 × 2 длина 18 «(96 см) с концом под углом 45 градусов

Когда закончите столешницу, отшлифуйте и покрасьте стол и скамейки.

Наложите 3 слоя внешнего полиуретанового лака.

Источник фото www.remodelaholic.com/build-corner-bench-built-in-table/

Скамейка журнальный столик

Вроде простая, но интересная конструкция. Скамейка трансформируется в журнальный столик. Если понравилась, посмотрите, что необходимо, чтобы сделать такую скамейку своими руками.

Список пиломатериалов длиной 245 см:

  • 8  досок 2x4s
  • 1  брусок 2x2s
  • 2  доски 1x8s
  • 1 доска 1×3

Доски необходимо обрезать по таким размерам:

  • 4 шт. 2x4s длиной 41 «(104 см)
  • 1 шт. 2×2 длиной 41 «(104 см)
  • 8 шт. 2x4s длиной 16 1/2 «(42 см)
  • 4 шт. 2x4s длиной 15 «(38 см)
  • 2 шт. 2x4s длиной 5 1/2 «(14 см)
  • 2 шт. 2x4s длиной 15 «(38 см)
  • 4 шт. 1x8s длиной 48 «(122 см)
  • 2 шт. 1x3s длиной 48 «(122 см)
  • 2 шт. 2x4s длиной 9 1/2 «(24,5 см)

Инструменты:

  • Kreg Jig K4 Pocket Hole System
  • Дрель
  • Митральная пила
  • Зажимы

На сайте есть очень подробная инструкция, хотя по пошаговым фото, где весь процесс показан схематично, последовательность сборки должна быть поняной.

Источник фото www.handmade-haven.com/blogs/news/ig-builders-challenge-3

Стол со скамейками на двоих

Стол для пикника не должен быть неуклюжим и громоздким, вместо этого сделайте уникальный столик с аккуратными скамеечками, который подходит только для двух человек. Портативный и легкий, он может быть установлен в углу сада, под деревом, или на террасе, чтобы наслаждаться отдыхом на свежем воздухе.

И хотя столик выглядит очень легким, на самом деле это прочная и надежная конструкция.

Как сделать стол для пикника для двоих

  1. Сделайте столешницу
    Выпилите детали для столешницы. Отшлифуйте части. Закрепите короткие доски столешницы на боковых сторонах.
  2. Установите планки
    Расположите длинные доски столешницы, чтобы они накладывались концами на короткие части рамы. Установите планки внутри рамы так, чтобы концы опирались на боковые перекладины.
  3. Прикрепите ножки стола
    Отпилите ножки стола и подрамники. Просверлите два равномерно расположенных сквозных отверстия через контуры подрамника на ногах. Прикрепите подрамник с помощью клея и шурупов. Переверните столешницу. Прикрепите ножки.
  4. Сделайте скамейки
    Прикрепите ножки к перекладинам.  Просверлите сквозные отверстия в ножках и закрутите шурупы.
  5. Соберите всю конструкцию.
  6. Отшлифуйте все детали. Нанесите нетоксичный древесный герметик.

Источник фото www.blackanddecker.com/en-US/ideas-and-inspiration/projects/diy-picnic-table-for-two

Скамейка из фанеры своими руками

Каждая часть состоит из 3 отдельных полосок 18-миллиметровой фанеры, которую затем склеивают и скручивают вместе, чтобы получилась одна деталь. Стороны состоят из 4 отдельных частей. Чтобы сделать скамейку из фанеры своими руками, вам понадобится:

Материалы:

  • 5 листов фанеры (18 мм, 3050 мм * 1220 мм)
  • шурупы 50 мм
  • клей для дерева
  • шлифовальная бумага (p80-p120-p180-p320-p400)
  • доски
  • лак
  • алюминиевая труба — диаметр 48 мм, толщина 5 мм, длина 2000 мм

Оборудование:

  • лобзик
  • фрезер (с флеш-обрезкой)
  • лакировочные щетки

Как собрать конструкцию, вы можете прочитать на сайте, это не сложно, но необходима точность. Для работы вам понадобится шаблон, который надо сначала вырезать на бумаге, затем перенести на фанеру. Затем, с помощью лобзика и фрезер можно вырезать остальные детали. Но не думайте, что  сможете быстро соединить эту штуку, это длинная сборка с распиливанием, фрезерованием и шлифовкой. Чтобы сделать эту скамейку, вам понадобится 72 отдельных шаблона из фанеры плюс еще 11 деталей.



Источник фото www.instructables.com/id/Convertible-Bench/

Скамейка трансформер из стульев

Проект для тех, кому нравятся многофункциональные вещи и оригинальные идеи.

Посмотрите, как сделать скамейку трансформер, которую можно использовать несколькими способами: как обычную скамейку, лавочку тет-а-тет, скамейку с боковым столиком или полноценный столик с лавкой.

Материалы:

  • Фанера 2 мм
  • Стальной стержень
  • Герметик

Инструменты:

  • Зажимы
  • Фрезер
  • Долото
  • Дрель с битами
  • Клей для дерева
  • Шлифовальная машинка
  • Основные петли

Сначала подготовьте стул, чтобы узнать, какого размера нужен лист и определится с другими размерами. Сиденье находится на высоте 45 см в любой ориентации и в ширину. Рама представляет собой простую ректальную рамку из брусков 2х2. Столешница из фанеры 50 х 35 см

  1. Сначала обрежьте гибкий слой на несколько сантиметров с запасом.  Дополнительные сантиметры позволяют сделать новые чистые края.
  2. Возьмите три листа гибкого слоя и распределите большое количество клея между каждым слоем.
  3. Установите гибкий слой в зажимное приспособление и плотно прижмите. Подождите не менее 2 часов.
  4. Отрежьте края вдоль стула до нужного размера.
  5. Сделайте раму.
  6. Потратьте время, чтобы подогнать все части, а затем отшлифуйте.
  7. Нанесите клей и закрепите раму на стуле.
  8. Чтобы придать ему более завершенный вид, используйте паз и шпон на конце перекладин. Это займет больше времени и не обязательно, но выглядит аккуратно.
  9. Склейте раму, зажмите и оставьте на 2 часа.
  10. На обратной стороне рамки с помощью петель прикрепите фанерный столик.
  11. Чтобы прикрепить сиденья, пропустите штангу через оба сиденья в концы рамы.
  12. Используйте шайбы, чтобы обеспечить правильное расстояние между стульями и рамой.
  13. Подсоедините концы рамы еще несколькими дюбелями, чтобы зафиксировать стержень.
  14. Покрасьте скамейку, как вы считаете нужным.

Источник фото www.instructables.com/id/Modular-Bench/

Скамейка со столиком посередине

Уровень навыка: средний. Ориентировочное время: 3-4 часа

Такие комплекты, два стула соединенных перекладиной и столик были популярны еще в 60-х годах. Эти сиденья более удобны с подушками, хотя это дело вкуса. С этим набором можно использовать зонтик, просто сделайте отверстие, чтобы он поместился. Даже новичок сможет собрать скамейку со столиком посередине за несколько часов. Это проще сделать, если у вас есть настольная пила, митральная пила, лобзик и фрезер. Хотя вместо настольной пилы можете использовать циркулярную, чтобы распилить доски 2 x 4 на ширину до 3 дюймов (7,5 см). Эти детали нужны для более изысканного внешнего вида, но вы можете упростить дизайн, используя полную ширину 2 x 4s. Просто нужно сдвинуть переднюю рейку на 1/2 «(1,5 см).

Как сделать скамейку со столиком

  1. Установите стол для торцовочной пилы на 14 ° (ориентируйте лезвие на правую сторону отметки 90 °). Установите заднюю ногу так, чтобы вырез был обращен от упора пилы и обрезал правый конец задней ноги. Сделайте параллельный разрез на 14 ° на другом конце.
  2. Прикрепите опоры сиденья к передней перекладине с помощью клея и палубных винтов.
  3. Прикрепите ножки. Передние перекладины должны быть прикреплены к передним ногам, а задние направляющие соответственно к задним ногам.
  4. Прикрепите опору и ножки.
  5. Прикрутите задние опоры к опорам кронштейна,  убедившись, что все головки винтов слегка утоплены.
  6. Закрепите планки. Используйте 16-дюймовые гвозди в качестве прокладок для зазора 1/8 дюйма. Закрутите два винта через концы планок и заднюю опору. Используйте обрезки досок как прокладки между рейками.
  7. Сделайте отверстие для установки зонтика, это по желанию

Источник фото www.blackanddecker.com/en-US/ideas-and-inspiration/projects/diy-side-by-side-patio-chairs

Двухместная скамейка со столиком

Здесь представлены подробные пошаговые схемы по созданию практичной скамейки со столиком, которую вы сможете сделать без особых затрат. Это идеальный проект для сада, крыльца или небольшого дворика. Если вы ищете планы уличной мебели или просто пытаетесь научиться делать скамейку своими руками, это хорошая отправная точка для приобретения опыта. Это хороший проект, если вам нужна удобная скамейка, чтобы расслабиться на крыльце или почитать хорошую книгу в саду, подышать свежим воздухом и слушать пение птиц. А еще под рукой удобный маленький столик, куда можно поставить чашечку кофе, пакет сока или бутылку с водой. Очень удобно и комфортно.

Если есть все материалы и инструменты, необходимые для проекта, вы сможете выполнить эту работу примерно за день.

Распилите доски по таким размерам

A  — 2 шт. 2 × 4 длиной 58 «(147 см), 4 шт. — 18″(46 см) длинная  рама
B  — 2 шт. 2 × 4 длиной 23 «(58,5 см), 2 шт. — 24 3/4» (63 см)
C  — 2 шт. 2 × 4 длиной 21 3/4 «(55,24 см)
D — 4 шт. 2 × 4 длиной 24 «(61 см)
E — 2 шт. 1 × 4 длиной 22 1/4 «(56,5 см)
F — 3 шт.  1 × 4 длиной 22 «(56 см), 1 шт. — 20 1/2» (52,5 см)
G — 5 штук 1 × 4 длиной 19 «(48 см)
H — 2 шт. 2 × 4 длиной 12 «(30,5 см), 2 штуки — 17″(43 см), 3 штуки 1 × 6 длиной 21 3/4 «(55,25)
6 штук 2 × 4 длиной 8 ‘(244 см)
5 штук 1 × 4 длиной 8 ‘(244 см)
1 шт. 1 × 6 длиной 8 ‘(244 см)
100 штук 1 1/4 «(32 мм) винтов
100 штук 2 1/2 «(68 мм) винтов
клей , пропитка

Как сделать двухместную скамейку

  1. Первым шагом проекта является изготовление рамы сиденья
  2. Затем нужно сделать ноги для скамьи.
  3. Прикрепите подлокотники
  4. После сборки боковых сторон скамьи вам необходимо прикрепить ее к раме сиденья, как показано на рисунке. Убедитесь, что углы квадратные. Вставьте 2 1/2 «винта через раму в ножки.
  5. Сделайте спинку. Закруглите верхний угол опоры, используя лобзик.
  6. Прикрепите опоры к раме сиденья, как показано на схеме. Просверлите сквозные отверстия через опоры и вставьте винты 2 1/2 » в раму сиденья.
  7. Установите рейки сидений. Вставьте кусок фанеры между ламелями, чтобы получились равные промежутки.
  8. Прикрепите рейки 1 × 4 к спинкам стульев. Установите решетки на одинаковое расстояние и зафиксируйте на опорах с помощью 1 1/4 «винтов.
  9. Прикрепите подлокотники. Заполните отверстия деревянной шпаклевкой.
  10. Поддержка стола. Начните с крепления опоры 2 × 4 к передней поверхности рамы.
  11. Установите горизонтальные опоры на конструкцию, как показано на схеме. Просверлите отверстия на обоих концах опоры, расположенной между спинками. Используйте винты 2 1/2 «винта, чтобы плотно зафиксировать на месте.
  12. Установите планки 1 × 6 столешницы на опоры.

Источник фото myoutdoorplans.com/furniture/double-chair-bench-with-table-plans/

Это такой же проект, отличается только размерами.

Чертежи вы видели, а здесь процесс изготовления скамейки со столиком показан на пошаговых фото. На сайте автора есть видио и подробная инструкция, так что если возникнут вопросы, можете перейти по ссылке, которая находится под галереей с пошаговыми фотографиями. Надеюсь, это вдохновит вас на создание собственной уличной мебели.

Источник фото www.diypete.com/how-to-build-a-double-chair-bench-with-table-free-plans/

Садовая скамейка с ящиком

Отличная идея, сделать скамейку с ящиком для холодильника. Представьте себе – жара, вы отдыхаете на скамейке в саду и за холодной водой или пивом никуда не надо идти, все под рукой. В принципе, идея очень простая, сделать деревянную скамейку, вделать в нее ящик, в который устанавливается холодильник, то есть специальный металлический или пластиковый контейнер для льда. Они не очень дорогие, а конструкция скамейки позволяет подогнать размеры практически для любого переносного контейнера. К тому же очень удобно, при необходимости контейнер можно вытащить, если нужно будет взять его со собой в другое место, например, на пляж. Только хочется отметить, что если вы планируете поставить эту скамью прямо на землю, обязательно используйте пиломатериалы, обработанные для контакта с землей.

Вам нужно самими рассчитать размеры для своей скамейки, потому что придется исходить из размера ящика. Понадобится приблизительно 8 досок. Очень важно вначале правильно сделать все измерения. Вот несколько советов:
Когда будете выбирать доски для скамейки, выложите их, чтобы увидеть, насколько хорошо они подходят друг другу. Это особенно важно, если у вас нет настольной пилы.  Вы даже можете подсчитывать доски на обоих концах, чтобы запомнить порядок крепления планок.

Работу начинайте с изготовления ящика для контейнера. Сразу прикрепите петли для крышки к задней части ящика, потому что потом это сделать будет довольно сложно.

На пошаговых фото вы найдете поэтапные планы и схемы с размерами в дюймах (1 дюйм 2,54 см). Прочитать подробную инструкцию можно на сайте, сыска под галереей.

Пиломатериалы для этого проекта

  • 2 доски 2 x 4 длиной 12 ‘(365 см)
  • 1доска 3 x 6 x 10 ‘(305 см)
  • 5 досок 1 x 6 длиной 8 ‘(245 см)
  • 11 досок 1 x 4 длиной 8 ‘(245 см)

Другое

  • Две петли для крышки
  • Контейнер ( это тот, который здесь использовался )
  • Болты, финишные гвозди, наждачка

Инструменты

Уровень, циркулярная пила, настольная или митральная пила (если имеется), электрическая дрель, гвоздевой пистолет или молоток, шлифовальная машинка, средства защиты.

Источник фото www.instructables.com/id/The-Most-Amazing-Cooler-Bench-Ever/

Вариантов такой конструкции может быть очень много, посмотрите галерею, где представлено 100 фото скамейки со столиком посередине.

Шестиугольный стол со скамейкой

Посмотрите, как сделать стол  для пикника со скамейкой в форме шестиугольника своими руками.

Материалы:

  • 9 досок 2×4 длиной 8 футов (244 см)
  • 12 досок 2×6 длиной 8 футов (244 см)
  • 5-ти см шурупы
  • Винты для карманных отверстий
  • Клей, наполнитель древесины, наждачная бумага, грунтовка

Список деталей из досок:

  • 3 шт. 2×4 длина 26 1/2 «(68 см)
  • 3 шт. 2×4 длина 25 11/16″ (65 см)
  • 3 шт. 2×4 длина 40 «(100 см)
  • 3 шт. 2×4 длина 39 1/8 «(99 см)
  • 6 шт. 2×6 длина 6 3/8″ (16 см)
  • 6 шт. 2×6 длина 13 1/4 «(33,5 см)
  • 6 шт. 2×6 длина 20 1/8 «(51 см)
  • 6 шт. 2×6 длина 27″ (68,5 см)
  • 6 шт. 2×6 длина 33 7/8 «(86 см)
  • 6 шт. 2×6 длина 40 3/4″ (103,5 см)
  • 6 шт. 2×4 обрывки длина 12 «(30,5 см)
  • 6 шт. 2×4 длина 33″ (84 см)

Инструкции можно прочитать на сайте.

Источник фото www.ana-white.com/2011/03/hexagon-picnic-table

Практически такой же стол со скамейками для пикника, только восьмиугольной формы.

Столешница шириной 64 дюйма (163 см)

Список материалов:

  • 10 досок 2×4 длиной 8 футов (244 см)
  • 15 досок 2×6 длиной 8 футов (244 см)
  • Шурупы, клей, грунтовка, наждачная бумага.

Инструменты:

Рулетка, дрель, митральная пила

Список деревянных деталей в дюймах, чтобы получить размеры в сантиметрах умножьте данные показатели на 2,54.

  • 1 шт. 2×4 длина 62 «(62 * 2,54 = 157,48 см)
  • 2 шт. 2×4 длина 30 1/2 «(Самая длинная точка — один конец в 30 градусах от квадрата)
  • 4 шт. 2×4 длина 29 15/16 «(Самая длинная точка — один конец в 30 градусах от квадрата, другой конец 45 градусов от квадрата)
  • 8 шт. 2×6 длина 4 9/16 «(Самая длинная точка — оба конца на 22 1/2 градуса от квадрата)
  • 8 шт. 2×6 длина 9 1/2 «(самая длинная точка — оба конца на 22 1/2 градуса от квадрата)
  • 8 шт. 2×6 длина 14 7/16 «(Самая длинная точка — оба конца на 22 1/2 градуса от квадрата)
  • 8 шт. 2×6 длина 19 5/16 «(самая длинная точка — оба конца на 22 1/2 градуса от квадрата)
  • 8 шт. 2×6 длина 24 1/4 «(самая длинная точка — оба конца на 22 1/2 градуса от квадрата)
  • 8 шт. 2×6 длина 32 15/16 «(оба заканчиваются на расстоянии 30 градусов от квадрата, параллельно друг другу)
  • 1 шт. 2×4 длина 95 «(Самая длинная точка — оба конца сужаются на расстоянии 30 градусов от квадрата)
  • 2 шт. 2×4 длина 46 3/4 «(Самая длинная точка — один конец на 30 градусов от квадрата)
  • 4 шт. 2×4 длина 46 7/16 «(Самая длинная точка — один конец в 30 градусах от квадрата, другой конец 45 градусов от квадрата)
  • 8 шт. 2×6 длина 31 13/16 «(Самая длинная точка — оба конца на 22 1/2 градуса от квадрата)
  • 8 шт. 2×6 длина 36 3/4 «(оба конца на расстоянии 30 градусов, параллельные друг другу)

Инструкцию можете прочитать на сайте, это если что-то непонятно по пошаговым фото.

Рекомендуется вырезать по порядку, так как доски могут различаться по ширине — особенно столешницы и сидений.

Источник фото www.ana-white.com/2011/03/octagon-picnic-table

Похожий проект, тоже восьмиугольный стол для пикника, только скамейка состоит из четырех секций.

Для распила всех компонентов по размеру использовались только ручные инструменты и инструменты ручной подачи: торцовочная пила, долото, молоток, зажимы и верстак.

Опоры собраны с использованием плоской пластины из мягкой стали толщиной 2 мм (чтобы сформировать опору в виде звезды с 4 канавками для стопорных стоек). Для крепления каждой опоры к плоской пластине использовались шурупы диаметром 5 мм.

Монтажная опора установлена на отмеченную секцию (см. фото ), а затем привинчена к каждой из верхних частей стола. Через опоры просверлены отверстия диаметром 5 мм, а для крепления опор к каждой верхней части стола использовались винты диаметром 60 мм.
Четыре стойки, установлены в 4 вырезанные канавки опоры и привинчены к месту с помощью кронштейна, согнутого на 135 градусов.
Четыре скамейки собраны так же, как и столешница. Основание сиденья и пола, просверленное с помощью отверстий 5 мм и шестигранных винтов диаметром 60 мм, использовалось для закрепления вертикальных опор.
Стол отшлифован на шлифовальном станке, а затем вручную. Затем окрашен и покрыт наружным лаком.

Источник фото www.instructables.com/id/Octagonal-Party-Bench/

Фото столов со скамейками шестиугольной и восьмиугольной формы

Стол со скамейками для пикника

Этот крепкий стол для пикника спроектирован для детей старшего возраста. Супер простой дизайн использован и проверен уже сотни раз! Этот стол немного выше, чем столик для малышей, и сделан немного более жестким — из 2x досок вместо одной.

Здесь все тщательно спланировано для облегчения строительства и сохранения материалов. Например, верхняя часть — это две доски размером 2 × 6. Меньше отходов —  меньше покупок, меньше покупок —  меньше денег! Мы должны экономить деньги при каждой возможности!

Список материалов:

  • 2 доски 2 × 6 длиной 8 ‘(244 см)
  • 6 досок 2 × 4 длиной  8′ (244 см)
  • Шурупы или болты (болты должны быть длиной не менее 7,5 см, и еще понадобятся шайбы и гайки)
  • 2-1 / 2 «Винты для карманных отверстий
  • Клей для дерева
  • Наполнитель древесины
  • Наждачная бумага
  • Грунтовка, краска

Распилите доски по размерам:

4 шт. 2 × 6 длина 48 «(122 см)
2 шт.  2 × 4 длина 23 1/2″ (60 см)
4 шт.  2 × 4 длина 26 «(65 см) ноги
2 шт.  2 × 4 длина 40 1/2 «(103 см) поддержка сидений
1 шт.  2 × 4 длина 37″ (94 см) нижняя поддержка
4 шт.  2 × 4 длина 48 «(122 см)

Инструкции по изготовлению стола со скамейками для пикника можно прочитать на сайте

Источник фото www.ana-white.com/2010/04/plans-bigger-kids-picnic-table.html

Деревянный стол со скамейками

Этот стандартный стол для пикника уникальный по простоте изготовления.

Приготовьте доски таких размеров:

  • 9 шт. 2 × 6 длина 60 «(152 см)
  • 3 шт.  2 × 4 длина 29 1/2″ (75 см)
  • 4 шт.  2 × 4 длина 33 «(84 см)
  • 2 шт.  2 × 4 длина 52 1/2 «(134 см)
  • 2 шт.  2 × 4 длина 28 1/2″ (73 см)

Как сделать стол со скамейками

  1. Отпилите концы досок поддержки под углом 45 градусов. Затем прикрепите доски к опорам через верх, используя клей и шурупы.
  2. Ноги. Отпилите ноги под углом 30 градусов на обоих концах, чтобы концы были параллельны. Затем выровняйте по внутреннему краю между средней и внешней досками.
  3. Поддержка сидений. Отмерьте под углом 90 градусов от нижней стороны стола 12 дюймов (30,5 см) и сделайте отметку на ногах. Отрежьте опоры для сидений под углом 45 градусов на концах. Затем отмерьте 11 1/2 » (29,5 см) от внешней точки и сделайте отметку. Совместите отметку от края ног с отметками, сделанными на ногах. Закрепите клеем и шурупами.
  4. Последний шаг. Отмерьте от внешних точек ног до диагональной противоположной ноги. Сделайте так для обеих диагоналей. Отрежьте опоры на 25 градусов с обоих концов, чтобы концы были параллельны.
  5. Прикрутите сиденья шурупами , оставив зазор 1,5 см. Свес на концах 5 см.

Источник фото www.ana-white.com/2010/04/furniture-plans-full-size-picnic-table. html

Стол для пикника из дерева

Изготовление стола для пикника со скамейками— это интересный и практичный проект. Конструкция стола со скамейками рассчитана на шесть человек. Вы можете сделать такой стол практически бесплатно из материалов, лежащих вокруг строительной площадки или остатков досок от других проектов.

Список материалов:

  • 10 досок 6 футов 2 x 4 длиной 6 футов (183 см) для рамы и сидений.
  • 4 доски 1 x 8 той же длины для столешницы.
  • Нержавеющая или оцинкованная сталь, болты, шайбы, гайки.

Порядок сборки на пошаговых фото. Обратите внимания, чтобы обрезать верхнюю скобу под правильным углом, установите 22,5 градуса на рубильной пиле.

Вырежьте две нижние угловые скобы по 31 дюйма(79 см). Установите пилу на 28 градусов , отрежьте два угла 28 градусов. Расстояние между двумя короткими углами составляет 27 1/2 «.

В общем инструкция со всеми подробностями есть на сайте, там все эти нюансы отмечены.

Источник фото wayneofthewoods.com/picnic%20table.html

 Как сделать стол со скамейками

Здесь показано, как сделать очень прочный и долговечный стол для пикника длиной 1,8 м. Дизайн включает крепежные элементы, которые обычно не используются для изготовления столов такого типа, то есть винты для карманных отверстий. Красота их использования заключается в том, что отсутствуют уродливо торчащие шляпки винтов на поверхности. Это также означает отсутствие осколков и мест для сбора воды и ускорения старения древесины. Конструкция также требует, чтобы горизонтальная поддержка укрепляла сиденья, что добавляет значительную конструктивную прочность конструкции. Это не только поддерживает сиденье, но также помогает предотвратить боковое движение.
Вся сборка довольно простая и может быть выполнена с минимум инструментов. Вам, конечно, нужен Kreg Jig для карманных отверстий. Это недорогой инструмент, который вы сможете использовать для многих проектов в будущем. На счет других инструментов, в принципе для работы хватит  циркулярной пилы и дрели.

Из материалов:

  • 4 доски 2×10 длиной 12 ‘(365 см)
  • Доска 2×6 длиной 10 ‘(305 см)
  • Доска 2×4 длина 10 ‘(305 см)
  • Доска 2×4 длина 8 ‘(244 см)
  • 8 шт. 5/16 «X3-1 / 2» болты со стопорной шайбой и шестигранной гайкой
  • Водостойкий или строительный клей

Как сделать стол для пикника, описано в инструкции на сайте автора.

Источник фото jayscustomcreations.com/2013/03/how-to-build-a-strong-6-foot-picnic-table/

Садовый стол со скамейками

Вам понадобится 12 досок 1700x120x28 мм (LxBxH).

Доски для ног — все 120×45 мм (BxH) длиной:

  • 2x 1750 мм
  • 2x 1000 мм
  • 4x 800 мм

Все углы 22,5 °.

Шаг 1: Сборка ног

Установите четыре доски на ровную поверхность. Верхняя горизонтальная доска на 50 мм от нижних краев к внешней стороне каждой ноги. Нижняя горизонтальная доска по центру. Расстояние между двумя горизонтальными досками составляет 200 мм (или 320 мм сверху вниз).

Шаг 2: Сборка конструкции

Начинайте сборку, установив доску на каждую скамью. Удостоверьтесь, что ноги выровнены. Продолжайте монтировать остальные доски. Оставляйте меньший зазор для стола и больше для скамеек.

Шаг 3: В завершении

Отшлифуйте края наждачной бумагой. Если конструкция нестабильна, добавьте с каждой стороны две диагональные доски.

Источник фото www.instructables.com/id/Garden-table-with-benches/

Вот еще один похожий проект, но с небольшой доработкой. Здесь показано, как сделать мобильный столик со скамейками для пикника, сделав небольшое усовершенствование в виде приспособления с колесиками для транспортировки.

Чтобы сделать этот простой, но прочный стол для пикника, вам понадобятся:

  • 8 болтов крепления: 3 1/2 «x 3/8» со стопорными шайбами и гайками (и гаечным ключом)
  • гвозди: 16 длиной 2,5 «(64 мм) по одному с каждой стороны
  • гвозди: 8 шт. длиной 3,5 «(90 мм) для 2 брекетов под столешницей
  • шурупы: 24 шт.  длиной 3 «(75 мм)для сидений
  • 4  доски 2 х 4 длиной 100 мм
  • 10 досок 2 х 4 длиной 12 дюймов (31 см)
  • 2 шт. C-образных зажимов
  • наждачная бумага
  • пропитка или краска
  • рулетка, пила, молоток, карандаш, дрель
  • способ измерения углов, например, транспортир.

Прочитайте инструкцию на сайте, как сделать стол для пикника.

Источник фото www.sticksite.com/picnic/index.html

Стол для пикника своими руками чертежи

Здесь представлены чертежи для сборки стола со скамейками для пикника.

Распиловка досок

  • 5 досок (2×6) длиной 6′(183 см) столешница
  • 3 шт. (2×4) длиной 2’4 1/2 «(72 см) для боковых перекладин
  • 4 шт. (2×6) длиной 3′ (92 см) ноги
  • 2 шт. (2×6) длиной 5′(152 см) поддержка сиденья
  • 2 шт. (2×4) длиной 2’10 1/8 (86 см) скобки
  • 4 шт. (2×6) длиной    6′(183 см) сиденье
  • 2 шт. (2×4) длиной 11 1/4 «(28 см) среднее поперечное крепление скамейки

Материалы

  • 2 доски (2×6) длиной 12′(365 см) для столешницы
  • Доска (2×6) длиной 8′(244 см)
  • Доска (2×4) длиной 8′(244 см)
  • Доска (2×6) длиной  12′(365 см) для ног
  • Доска (2×6) длиной 10′ (305 см) опоры сиденья
  • 2 доски (2×6) длиной 12′(30,5 см)
  • Доска (2×4) длиной 8′(244 см)

Источник фото www.diygardenplans.net/diy-classic-picnic-table.htm

Длинный стол со скамейками

Размеры досок

A  — 6 штук 2 × 4 длиной 40 «(100 см)
B — 6 штук 2 × 4 длиной 70 «(18 см)
C  — 6 штук 2 × 4 длиной 29 «(74 см)
C — 2 штуки 2 × 4 длиной 65 1/4 «(165,5 см)
D  — 5 штук 2 × 6 длиной 144 «(365,5 см)
E  — 4 штуки 2 × 6 длиной 144 «(365,5 см)


Инструменты

Защитные перчатки, очки, пила, лобзик, рулетка, уровень, столярный карандаш, дрель и сверла

  1. Начните с изготовления ног, как видно на схеме, оба конца обрезаются под углом 60 градусов.
  2. Сделайте опоры для сидений. Прикрепите к ногам скобы, убедившись, что все компоненты полностью выровнены. Закрутите болты.
  3. Прикрепить опоры к ногам. Убедитесь, что верхние края заподлицо и плотно зажмите их. Установите диагональные брекеты на раму чтобы повысить жесткость.
  4. Прикрепите планку сиденья к опорам, как показано на схеме.

Источник фото howtospecialist.com/outdoor-furniture/long-picnic-table/

Вот еще пример, как сделать трех метровый стол для пикника со скамейками. Это прочная конструкция, уже по внешнему виду вызывает доверие. Даже неокрашенным стол выглядит очень стильно. Поскольку стол планировали установить под навесом, не было особых причин заботиться о герметизации дерева. Необработанная древесина использовалась для большей части конструкции. Когда дерево стоит на грунте, оно впитывает воду из земли, как губка, поэтому для ног лучше использовать обработанную древесину, если не хотите, чтобы какая-то стоячая дождевая вода разрушала ноги.

Пошаговых фото по сборке стола автор не предоставил, но есть три чертежа с размерами в дюймах ( 1 дюйм 2,54 см), на которых хорошо видно, что куда крепится.

Источник фото jayscustomcreations.com/2013/03/10-picnic-tables/

А это пример, как сделать большой стол для пикника со скамейками и навесом.

Пиломатериалы

  • 6 штук 2 × 6 длина 12 ‘(365 см)
  • 6 штук 2 × 6 длина 10 ‘(305 см)
  • 3 штуки 2 × 6 длина  6 ‘(183 см)
  • 3 штуки 2 × 4 длина 10 ‘(305 см)
  • 6 брусков 4 × 4 длина 8 ‘(244 см)
  • 1 штука, если брусок 4 × 4 длиной 16 ‘(488 см)
  • 2 штуки 2 × 4 пиломатериала — 16 ‘(488 см)
  • 8 штук 2 × 4 пиломатериала — 8 ‘(244 см)
  • 2 штуки 1 × 3 пиломатериала — 16 ‘(488 см)
  • 4 листа 3/4 «фанеры — 4’x8 ‘(122х244 см)
  • Шурупы 150 штук 2 1/2 «
  • Шурупы 50 штук 4 1/2 «
  • 150 кв. футов смоляной бумаги, 150 кв. футов асфальтовой черепицы
  • 50 штук шурупов 3 1/2 «
  • 25 штук 5-дюймовых винтов
  • 24 болта 3 1/2 «
  • клей для дерева, пропитка, краска

Распилите доски для стола, скамеек и строительства крыши по таким размерам

A  — 6 штук 2 × 6 длиной 37 «(94 см)
B  — 3 штуки 2 × 4 длиной 35 «(89 см), 3 штуки — 65″(135 см)
C — 6 штук 2 × 6 длиной 144 «(365 см)
D — 4 штуки 2 × 6 длиной 111 «(282 см)
D — 2 штуки 2 × 4 длиной 35 «(89 см), 4 шт. — 25 7/8″(65 см)
E  — 4 штуки 4 × 4 длиной 84 «(212 см), 2 штуки — 69″(175 см)
F  — 2 штуки 4 × 4 длиной 17 3/4 «(45 см), 3 штуки — 178″(452 см) , 4 штуки — 19 3/4 «(50 см)
G  — 2 штуки 2 × 4 длиной 178 «(452 см), 2 шт. — 69″(175 см)
H  — 8 штук 2 × 4 длиной 43 5/8 «(111 см), 6 шт. — 43 1/2″(111 см)
I  — 4 штуки 3/4 «фанеры — 41 5/8″(111 см) x89 «(226 см)
J — 150 кв. футов смоляной бумаги, 150 кв. футов асфальтовой черепицы
K  — 2 штуки 1 × 3 длиной 178 «(452 см)

Инструкция по сборке конструкции на сайте, там две части, первая, как сделать стол со скамейками, вторая часть, как сделать крышу. Поэтому под галереей две ссылки.

Источник фото myoutdoorplans.com/furniture/12-foot-picnic-table-with-roof-plans/
Источник фото myoutdoorplans.com/furniture/building-a-picnic-table-roof/

Стол для пикника с нижним креплением скамеек

Конструкция похожа на традиционный стол для пикника, но отличается тем, что скамейки скреплены нижними перекладинами, а не под сиденьями.
Если вы собираетесь использовать митральную пилу, помните, что большинство митроллеров установлены под углом 90 градусов к задней части упора! Так что для 51,2 градусов вам нужно настроить пилу на 38,8.

Для скамейки использовались несколько болтов m8 для соединения конструкций ног. Для других соединений шурупы для дерева 80 мм.

Для ног стола вам нужно вырезать деталь для каждой ноги.
Ножки стола не должны быть ниже, чем соединения на две четверти.
Горизонтальные соединения находятся на высоте 50 мм от пола, поэтому конструкция не будет качаться на неровной поверхности.

На фото показаны диаграммы распиловки и схемы деталей с размерами.

Источник фото www.instructables.com/id/picnic-table-1/

Как сделать два кресла и боковой стол

Даже не думайте о покупке готовой мебели для сада, просто сделайте своими руками. Лучший способ насладиться прекрасным видом на природу — это сделать свою собственную уличную мебель.

Сделать самому, вместо того, чтобы покупать, невероятно полезно. Вы не только сэкономите деньги, но также сможете узнать много нового. Все, что вам нужно — это пару часов каждый день. Поэтому, если они у вас есть, и вы хотите реализовать какую-то свою идею, сделайте садовую скамейку своими руками, или стол, или любую другую мебель.

Как вам например этот интересный проект, два стула и столик, которые будут отлично смотреться в вашем саду, на крыльце, в беседке или на открытой террасе. Это простой проект, который любой может сделать.

Необходимыми инструментами являются:

  • Дрель.
  • Пила, круглая или лобзик, подойдет любая.
  • Kreg Jig . Не обязательно, но рекомендуется.
  • Пригодятся 2 зажима, если они у вас их есть.

Также потрубуется следующие материалы:

  • Оцинкованные шурупы, приблизительно килограмм
  • Любой тип водостойкого клея для дерева
  • 14 досок 2x4s  длиной 8 ‘(244 см) для двух стульев и стола или 8 для одного стула и стола.

Справа на рисунке схема распиловки деревянных деталей, размеры в дюймах (1 дюйм 2,54 см)

Как сделать этот комплект, показано на пошаговых фото, инструкцию можно прочитать на сайте.

Источник фото jayscustomcreations.com/2013/03/build-2-outdoor-arm-chairs-and-a-side-table/

Как сделать скамейки стол для дачи

Очень красивый уличный обеденный стол с отдельными скамейками. Это многопрофильный проект, поэтому хотя бы минимальный опыт должен быть. Чтобы узнать подробности, как сделать стол со скамейками своими руками, посетите сайт автора, там очень большая инструкция, с множеством уточнений и нюансов.

Если коротко, вот последовательность сборки, а справа простая схема, правда, на английском. Но это не страшно, скамейка на английском bench, а стол table, главное не перепутайте, остальное детали.

  1. На торцовочной пиле вырежьте все доски, кроме столешниц, на необходимую длину.
  2. Разместите доски на рабочей поверхности, как показано на рисунке, используя зажимы.
  3. Просверлите отверстия для дюбеля
  4. Приклейте дюбели
  5. Соберите рамы
  6. Нарежьте планки
  7. Закрепите рейки латунными или винтами из нержавеющей стали.
  8. Выложите скобки и ноги, используйте линейку, чтобы отметить диагональные срезы между верхними и боковыми точками
  9. разрежьте кронштейны и ножки по шаблону, прикрепите к подрамнику
  10. закрепите подрамник
  11. просверлите отверстия в скобках
  12. прикрепите подставки для ног
  13. сделайте зажимное приспособление
  14. прикрепите ножки и кронштейны к скамейке
  15. соберите скамейки

На изготовление этой скамейки понадобится приблизительно 16 часов, то есть два дня, или больше. Но это по расчетам автора.

Сделано по проекту Джон Кейси
Фото Колин Смит

Источник фото www.thisoldhouse.com/how-to/how-to-build-picnic-table-and-benches

Лавки и стол для дачи своими руками

Инструменты и материалы

  • доски
  • циркулярная или торцовочная пила
  • электрическая дрель
  • молоток
  • клей для дерева
  • шурупы и деревянные отделочные гвозди

Соберите стол со скамейками, как показано на пошаговых фото. Покрасьте. Для максимальной защиты используйте эпоксидную смолу на масляной основе. Пусть пару дней сохнет, и ваш крепкий, оригинальный стол со скамейками готов к вечеринке!

Источник фото www.build.com/how-to-build-a-patio-table/a366

Скамейки для начинающих

Самые простые обеденные деревянные скамейки, которые вы можете сделать. Для начинающих мастеров это просто находка. Скамейки крепкие и идеально подходят для обеденного стола. Здесь использовались те же технологии, что и для изготовления стола.

Список материалов:

  • 1 доска 2×6 длиной 12 футов (365 см) распиливается ровно пополам
  • 3 доски 2×4 длиной 8 футов (244 см)
  • Саморезы
  • Клей для дерева
  • Датское масло

Доски необходимо распилить на такие размеры:

  • 2 шт. 2×4 длиной 66 «(168 см) — длинные фартуки
  • 4 шт. 2×4 длиной 16-1 / 2 «(42 см) — ножки
  • 4 шт. 2×4 длиной 7-1 / 2 «(19 см) — концевые фартуки и подрамники
  • 1 шт. 2×4 длиной 4-1 / 2 «(12 см)

Шаг 1: Прикрутите наборы ног шурупами. Вы можете использовать кусок дерева или толстую фанеру, чтобы поднять подрамники при прикреплении.
Шаг 2 Прикрепите длинные фартуки сверху к ногам.
Шаг 3 Определите центр скамейки и добавьте среднюю опору.
Шаг 4 Прикрутите сидения к скамейке.

Источник фото www.ana-white.com/2017/09/free_plans/beginner-farm-table-benches-2-tools-20-lumber

Стол со скамейками для пикника

Это обычный классический стол для пикника с отдельными скамейками. Это на самом деле очень простой проект, если интересуетесь этой темой, то наверно видели сотни подобных моделей в интернете.

Автор не делал пошаговых фото, это скорее снимки отдельных моментов. Впрочем, в этом нет большой необходимости. Но если вам нужна инструкция, можете зайти на сайт автора, там есть список необходимых материалов и подробное описание процесса сборки.

Инструменты:

  • Митра или циркулярная пила (или то и другое)
  • Дрель и сверла
  • Гаечные ключи для лагов
  • Долото, хомуты, уровень.

Источник фото diydiva.net/2009/07/weekend-diy-picnic-table-project/

Стол со скамейкой своими руками чертежи

Стол со скамейкой 100 фото

Скамейка-трансформер своими руками (пример изготовления и чертежи)

 Людей, наделенных креативным началом, в нашей стране очень много. И придумывают они часто очень оригинальные идеи. К примеру, как сделать на даче скамейку-трансформер. За ней можно посидеть семьей семьей, и попить чаек. А можно ее сложить, и уже на скамейке со спинкой насладиться прохладой вечера. В общем, это нечто такое меняющее свой облик и удобства эксплуатации в зависимости от сложившейся ситуации. Вы думаете такое невозможно. Это зря!
 Итак, как же сделать такую скамейку-трансформер, об этом мы и расскажем в нашей статье. Приведем пример ее изготовления и чертежи, по которым вы сможете изготовить и свой экземпляр.

Технология изготовления скамейки-трансформера своими руками

Как всегда, все начинается с планирования. Для начала чертим скамейку в автокаде, или другой, подобной графической программе. Хотя можно воспользоваться и нашими чертежами, которые мы приведем в конце статьи, так как чертежи немного оличаются от представленной скамейки.

На худой конец можно набросать скетч и на литске бумаге. Все дело в том, чтобы скамейка в итоге выполняла свои главные функции, то есть трансформировалась из скамейки со спинкой, в две лавочки и столик. Первый вариант, это, так сказать скамейка «разобранном» виде (лавочки и столик), второй – скамейка собрана, и представляет собой обычную скамейку со спинкой.
 Затем закупается материал. Это струганная доска 35х120х6000 мм. Распиливается в размеры скамейки (по ее ширине). Доски для сиденья и для столешницы остаются шириной 120 мм, остальные распускаются на рейки по 50 мм. Рейки пойдут в дело для соединения лавочек и стола.

Бруски нарезаются в размер и на концах брусьев просверливаем отверстия для крепежа. Бруски применяем в качестве ножек, для стола и лавочек.

Крайние доски на столешнице делаются более сложной формы – волнистые.

Затем приобретаются черенки диаметром 22 мм. В досках столешницы сверлим отверстия диаметром 22 мм на глубину 30 мм. Для этого хорошо подойдет сверло из набора для установки ручки в дверь.

Края деталей закругляются ленточной машинкой с зерном 60.

Кромки досок обрабатываем фрезером.

Производим сборку заготовленных деталей.

В качестве крепежа используются шурупы 6х70, 6х90, винты 8х80.

Красим дерево морилкой под тиковое дерево.

Подвижные части соединяем шарнирами, неподвижные – шурупами и винтами.

В промежутки между досками столешницы вставляем кусочки черенка.

Делаем упор для спинки скамейки.

Затем скамейку покрываем лаком, наждачкой убираем ворсинки.

Так выглядит скамейка в «разобранном» виде.

А так в собранном.

Скамейка 2 в 1 готова к эксплуатации на вашем дачном участке. Теперь как мы и обещали, приведем чертежи. Они незначительно отличаются от представленной скамейки, а именно опорными ножками. Сосбтвенно говоря, сейчас все уидите сами.

Чертежи с размерами для скамейки — трансформера

Как мы уже упоминали ранее, этот вариант незначительно отличается от того, что представлен выше. Разница лишь в опорных ножках для одной из скамеек. По сути, вы можете изготовить ножки по аналогии с вариантом выше, либо воспользоваться идеей с чертежа. В первом случае, устойчивость скамейки будет выше, но при этом чуть сложнее сама конструкция, а значит и процесс ее изготовления. На каком их вариантов остановиться решать вам, но теперь у вас есть чертежи с основными размерами для такой скамейки.

Второй вариант с чертежами, приведен для скамейка сделаной из профиля квадрат — трубы. Чертежи приведены ниже.

Для того чтобы посмотреть чертежи в полном размере, вы можете сохранить картинку к себе на компьютер, либо кликнуть на нее и открыть в новом окне. В том и другом варианте чертеж можно будет открыть в максимальном разрешении. Теперь мы приведем пример изготовления такой скамейки на основании последнего чертежа.

Пример изготовления скамейки — трансформерами своими руками с фото

1. Закупаем материал, труба — квадрат, сечение 25*25*1.5 мм 4 куска по 2 метра и 2 по 1.5 м , в таком раскладе минимальные отходы.

2. Зачищаем от ржавчины , в дальнейшем проще готовить к покраске и легче варить, не так трудоемко.

3. По чертежу в размер режем заготовки.

4.Сидение из заготовок. Стоит обратить внимание, что потом необходимо доработать конструкцию под себя, т.к. по чертежам в определенных узлах и углах лавка получается очень хлипкая. Усиливаем по необходимости.

5. Это будущий стол , он же спинка лавки , здесь так же в дальнейшем пришлось сменить угол.

6. Ещё одно сидение , в дальнейшем будет понятно , что и куда, оно так же будет доработано , дальше все понятно…

7. После сварки, сверления отверстий, скручиваем все на мебельные болты длиной 60 мм , между металлическими частями вставляем шайбы , чтоб легче было раскладывать. На этом фото лавка ещё в первоначальном варианте, без изменений.

8. Здесь уже окончательный вариант, доварена дополнительная нога к одной лавке и изменен угол и вынос ноги в другой лавке, т.к. спинка изменила угол наклона на более крутой, что бы не было опрокидывания пришлось переваривать.

9. Разбираем, свариваем, шлифуем и красим.

10. Доски на стол и сидения лавок были вырезаны, вымерены, прикручены . Затем все разобрано и отшлифовано машинкой с наждачной бумагой шероховатостью 320. Окрашено Тикурилой, махаон, пропитка с воском для наружных работ. Справа доски выкрашены за 2 раза, центральные пока только раз. Стоит отметить, что на стол доску стоит подбирать тщательно, без пропеллеров и одинаковую по толщине.

11. Ну и собственно готовый вариант. Вещь по функционалу получилась отличная.

12. Под ножки лавок вырезаем пятаки 50*50 мм из листового металла. Вварим , чтобы можно было лавку поставить и на землю, не будет проваливаться в землю.

13. Металл красил эмалью 3 в 1, пульверизатором на 2 раза .

14.Прайс на данное изделие вышел приемлемый, порядка 30 долларов , тогда как готовую продают 150 долларов.

15. Вот вариант в разложенном виде, удобная вещь получилась, для 6 –ти человек весьма просторно. Длина получилась 1.57 метра , ширина сидения в сложенном виде 48 см, изначально в проекте длина была 1.85 метра.



16. Ну, и на окончание небольшая смета: металл порядка 12 долларов, болт , гайк , шайбы около 5 долларов, электроды 2 мм -0.5 кг – 3 доллар , краска был , пропитка для дерева 5 долларов , сам материл для лавок и стола примерно 15 долларов.

Подводя итог о скамейки — трансформере своими руками

О удобстве такой скамейки мы говорили еще в самом начале статьи. Действительно, скамейка идеально подойдет для небольших садовых участков, когда необходимость накрыть на стол возникает не каждый день. А вот при необходимости, ее можно расправить и посидеть уже компанией. В другие же будние дни, скамейку можно использовать как «обычный» экземпляр.

Также вы можете ознакомиться с другим материалом на нашем сайте, рассказывающем о изготовлении скамейки для вашего садового участка «Скамейка своими руками».

Как сделать скамейку-трансформер своими руками: чертежи, размеры, инструкция

Небольшие скамейки на дачном участке — это не только часть живописного ландшафта, но и удобное место отдыха. Пожалуй, один из лучших вариантов — скамейка-трансформер, которая может раскладываться и складываться и идет в комплекте со столиком. Такую скамейку-трансформер можно сделать своими руками, чертежи и размеры, а также подробный разбор схемы изготовления мы предоставим в статье.

Всё о том, как делать стол-скамейку трансформер

Преимущества скамейки-трансформера

Разновидности механизмов и дизайна

Материалы

Зачем нужны чертежи и схемы

Как сделать столик своими руками

Варианты декора готового изделия

Основное отличие и оно же преимущество в самом механизме — в разобранном виде это комплект лавочек со столом, а в собранном — одна скамейка. Эта садовая мебель предельно простая по конструкции, но это не мешает ей обладать целым рядом внушительных достоинств.

  • Это очень мобильная мебель. Ее легко можно транспортировать из одной части участка в другую.
  • Рука об руку с мобильностью идет и второе преимущество — компактность. Когда изделие собрано, оно совсем не занимает места.
  • Функционал. Обычная лавочка уступает и по вместительности, и по комплектации — столик нужно устанавливать отдельно, и не везде это допустимо.
  • Прочность. Если правильно выбрать материал, то изделие прослужит вам много лет.
  • Простота в эксплуатации. Разложить механизм под силу даже ребенку.
  • Широкая область применения. Эти лавки можно поставить в саду, на даче, где угодно.
  • Привлекательный дизайн. Существует несколько вариантов декора и внешнего вида для таких механизмов. Но скамейка может выглядеть привлекательно и аутентично даже без украшений.

Первое, о чем вам стоит подумать, прежде чем приступать к конструированию столика-скамейки, — сколько человек максимум должны на ней помещаться. В зависимости от числа, нужно выбрать один из вариантов оформления.

  • Стол + лавки. Самая популярная модель. Одна скамейка в разобранном виде превращается в две со столом по центру. Здесь с удобством смогут сесть до 6 человек. Из минусов можно отметить разве что не слишком эстетичный внешний вид в сложенном состоянии.
  • Конструктор. Такая скамейка также рассчитана на компанию до 6 человек, а если не будете разбирать — на двоих. В проекте предусмотрена столешница. Немного уступает по вместительности первому варианту.
  • Цветок. Немного напоминает конструктор, но если собрать будет похожа на бутон — отсюда и название. Важное преимущество в возможности регулировать спинку сидений, а минус — на сидениях есть выемки, что делает их менее комфортными, по сравнению с другими моделями.
  • Дополнительные варианты дизайна. На самом деле, разновидностей и проектов таких скамеек существует много. Можно сделать угловую конструкцию, если у вас пустует место на участке в углу. Конструкция с журнальным столиком идеально подойдет любителям поработать на свежем воздухе, а стол-многоугольник подойдет для большой компании из 8 человек.

Как мы уже говорили выше, от правильного материала зависит срок службы и в целом прочность конструкции. Перечислим то, что используют чаще всего.

  • Дерево. Доски и брус — самый распространенный материал для такой дачной мебели. С досками легко работать, им можно придать любую форму и конфигурацию.
  • Для мебели в деревенском стиле с нарочито грубой отделкой и фактурой больше подойдут палеты. Их шлифуют, грунтуют и обрабатывают лаком. Важно использовать только те палеты, на которых нет отметки о токсичности и от которых не исходит неприятного запаха.
  • Металл. Самый прочный вариант скамеек — сварные. Их можно украсить ковкой или оставить как есть, подчеркнув небрежность а-ля лофт.
  • Остатки стройматериалов. Хотите сэкономить? Поройтесь в сарае, наверняка у вас осталась старая мебель: стулья, тумбочки, двери. Подойдет все. Главное, включить фантазию.

В сети есть много готовых схем и фото проектов для строительства лавки-столика. Но так ли они нужны? Может, можно обойтись без них?

Индивидуальный план нужен в первую очередь для того, чтобы рассчитать правильные размеры и определить количество людей, которые смогут сесть за столик. Также на чертеже нужно указать вариант трансформации, что и куда будет открываться и закрываться, габариты всех подвижных элементов. Все это должно делаться с учетом площади того места, куда лавку планируется поставить в будущем.

Как сделать скамейку-трансформер по схеме, что учесть? Схема — это идеальный помощник, особенно если у вас нет большого опыта в конструировании. Типовой чертеж должен отображать все этапы работы, в нем должна быть подробно расписана очередность действий. Кроме того, без плана вы не сможете правильно посчитать, сколько материала вам понадобится. На схеме он будет считаться по длине и ширине сечения. К примеру, для одной ножки нужно около пяти брусков толщиной в 8 сантиметров.

Посмотрите на видео. Здесь собрано несколько чертежей и схем, которые помогут сконструировать скамейку.

Две самые простые модели — деревянные и металлические.

Деревянная

Даем инструкцию по изготовлению скамьи размером 150х120 см. Для начала проверьте, все ли инструменты у вас есть.

Вам понадобятся
  • Деревянные бруски.
  • Рулетка и уровень.
  • Саморезы, болты и гвозди.
  • Наждачка.
  • Карандаш или ручка для отметок.
  • Уголки и крепежи из металла.
  • Дрель.
  • Отвертка или шуруповерт.
  • Болгарка.
Порядок действий
  • Зашлифовать две доски для сиденья, размером 120х12 см.
  • Другие две доски 37х10 см соединить с металлическими крепежами. Полученные треугольники станут ножками.
  • Прикрутить доски к ножкам с помощью саморезов. Важно — отверстия нужно проделать заранее.
  • Внизу изделия поставить распорки. Закрепить саморезами.
  • На основание прикрепить доски для сиденья, распорки. Конструкция проверяется на предмет правильности сборки.
  • Далее очередь столешницы: соединить 5 досок и 2 планки. Столешница готова. Ее прикручивают к основе.
  • Чтобы сделать рычаг, с помощью которого столик будет разбираться, нужно взять две доски длиной по 88 см. Закруглить концы. Проделать отверстия в рычаге, ножке и планке. Все элементы соединяются.
  • Чтобы плотнее закрепить механизм, его нужно прикрутить еще и к подлокотнику. После этого сиденье можно проверять на исправность.
  • Первое, что нужно проверить, — соответствие размеров готового трансформера тем, что указаны на чертеже. Ширина по внутреннему краю должна быть 115 сантиметров, а по внешнему немного больше — 120. Если нарушить эти размеры, то скамейка не сложится.

Металлическая

Создание скамейки-трансформера из профильной трубы не менее увлекательное занятие. Ее могут сделать и профи, и новички, у которых совсем нет опыта изготовления мебели для дачи. Хорошо, если вы уже работали со сваркой. Если нет, стоит потренироваться до начала работ, иначе неопытность может отразиться на прочности столика.

Необходимые инструменты
  • Трубы 25х25х1,5 мм, квадратные, шесть штук.
  • Дощечки — 8 штук.
  • Дрель.
  • Пила.
  • Шуруповерт или отвертка.
  • Аппарат для шлифовки.
  • Машина для сварки и комплект электродов.
  • Крепежные аксессуары: гайки, болты.
  • Краска для металлических изделий.
Этапы работы
  • Первым делом очищаются металлические части. Необходимо удалить всю ржавчину.
  • После этого их нужно разрезать на заготовки в соответствии с планом.
  • Все детали нужно сварить по схеме. Высверлить отверстия для болтов.
  • Далее изготавливаются ножки. Для них из листа металла следует вырезать несколько частей размером 50х50 мм.
  • Весь каркас покрывается специальным составом, защищающим изделие в будущем от коррозии.
  • После металлических частей нарезаются доски. Также, ориентируясь на чертеж. Элементы очищаются, пропитываются антисептиком и устанавливаются на каркас.

Лаконичный дизайн кажется слишком скучным? Тогда берите на вооружение разные варианты декора готовой скамейки.

  • Рисунки и узоры, нанесенные акриловыми красками и покрытые лаком. Для них можно использовать трафареты.
  • Декупаж.
  • Узоры, нанесенные электровыжигателем.
  • Объемный декор в виде фигурок животных, цветов и персонажей из фольклора. Их можно сделать самостоятельно электролобзиком, а можно купить готовые в магазине.

Стол-трансформер вполне можно сделать своими руками. Важно соблюдать алгоритм действий и строго следовать инструкции, даже если у вас уже есть опыт в подобной работе.

чертежи, размеры, из металла и дерева, фото

Чертежи и размеры скамейки-трансформера обязательно понадобятся, если появилось желание изготовить такую необычную садовую мебель. Несмотря на свое простое устройство, конструкция все же считается сложной. Важно правильно рассчитать и сделать все узлы, чтобы трансформер свободно можно было сложить и разложить.

Плюсы и минусы лавочки-трансформера для дачи

Раскладная скамейка востребована дачниками, владельцами загородных домов.

Популярность трансформера обусловлена преимуществами:

  1. Основной плюс заключается в компактности. Скамейка в сложенном состоянии занимает мало места. Ее можно поставить у стены или просто вдоль тротуарной дорожки.
  2. Трансформер стараются изготовить из легких и прочных материалов. Из-за малого веса скамейку легко переносить на другое место.
  3. Третьим плюсом является возможность превращения скамейки со спинкой в стол с двумя лавочками без спинок. Трансформер выручит на природе, когда надо организовать застолье для гостей.

Наделена необычная скамейка и минусами:

  1. Потребуются для сборки стола скамейки трансформера своими руками чертежи с точными размерами. Если в схеме будет допущена ошибка, конструкция может не раскладываться или не полностью складываться.
  2. Использование толстостенных труб или массива из деревьев твердых пород увеличивают массу скамейки. Раскладывать ее становится труднее. Перенести трансформер на другое место с трудом получится только двум человекам.
  3. Со временем от частого пользования подвижные узлы скамейки ослабляются, появляется люфт. Трансформер становится шатким.

Взвесив все перечисленные факторы, проще определиться, нужна ли такая скамейка дома.

Виды дачных скамеек-трансформеров

Большинство раскладных скамеек устроено по одному принципу. Различается размер, отчего зависит количество посадочных мест. Еще одним нюансом трансформеров является устройство каркаса, подвижных узлов, материал изготовления.

Если говорить о различиях скамеек по общей конструкции, то чаще всего встречаются следующие варианты:

  1. Классикой считают трансформер стол скамейка для дачи, который легко разложить за 1-2 секунды. В сложенном состоянии конструкция занимает мало места. Используют ее вместо обычной удобной скамейки со спинкой. После раскладывания у трансформера появляется столешница с двумя лавочками друг против друга.
  2. Трансформер конструктор представляет собой каркас из труб, где на длинную перекладину нанизаны Г-образные деревянные детали. Они свободно вращаются, а в нужном положении элементы фиксируют. Конструктор позволяет выполнять четыре комбинации: превращение в длинную скамейку со спинкой, два широких кресла с подлокотниками или два узких кресла и столиком между ними, одно кресло со столиком сбоку.
  3. Трансформер с необычным названием «цветок» напоминает клавиши пианино. Конструкция состоит из большого количества планок, часть из которых вращается на перекладине каркаса. В сложенном состоянии получается обычная лавочка, удобная для транспортировки. Чтобы удобно отдохнуть, достаточно поднять часть планок и получится удобная спинка скамейки. Преимуществом является то, что поднятые лепестки можно зафиксировать под любым углом для более комфортного положения спины отдыхающего человека.

Существуют другие разновидности раскладных скамеек, например, радиусные. Однако такие трансформеры редко востребованы из-за сложности устройства и неудобной формы.

Что нужно для сборки лавочки-трансформера

Раскладная конструкция считается сложной в изготовлении. В первую очередь понадобится подетальный чертеж лавки трансформера, где указаны все узлы, размеры каждой детали. Что касается материалов, то скамейки изготавливают из дерева и металла. Оптимальным вариантом считается их комбинация. Для улучшения прочности каркас трансформера делают металлический, а сиденья и столешницу – деревянные.

Трубы желательно приобретать диаметром 20-25 мм с оцинкованным покрытием. Защитный слой предотвратит быстрое проявление ржавчины.

Совет! Лучшим материалом для каркаса раскладной скамейки является профиль. За счет граней увеличивается его прочность, что позволяет использовать трубу с тонкими стенками, уменьшая общий вес готовой конструкции.

Из пиломатериалов понадобится струганная доска толщиной 20 мм. Если каркас трансформера тоже делать деревянный, то используют брус из лиственницы, дуба, бука. Доску можно взять сосновую. На столешнице и сиденьях лавочек она долго прослужит.

Для работы еще нужен стандартный набор инструмента:

  • ножовка по дереву;
  • рубанок;
  • дрель;
  • шуруповерт;
  • рулетка;
  • молоток;
  • пассатижи;
  • отвертка.

Если каркас раскладной скамейки металлический, для сборки нужен сварочный аппарат. Болгарка поможет быстро распилить трубу.

Из расходных материалов потребуются болты, саморезы, наждачная бумага, сварочные электроды.

Чертежи и схемы сборки лавки-трансформера

Не имея опыта, самостоятельно составлять схему скамейки нежелательно. Оптимально найти готовый чертеж с указанными размерами каждой детали. Если такой трансформер есть у соседей, схему можно скопировать, но нужно внимательно отнестись к устройству подвижных узлов. Именно они создают основную сложность конструкции раскладной скамейки.

В общих чертах разные чертежи лавки трансформера с металлическим каркасом имеют сходство. Различаются чаще размеры классической скамейки. За основу можно взять предоставленный на фото чертеж всех деревянных элементов и самой готовой конструкции в сборе.

Размеры лавки-трансформера

Основное предназначение раскладной скамейки – обеспечить комфортный отдых. Размер конструкции играет немаленькую роль, так как от него зависит количество посадочных мест на трансформере. Здесь каждый хозяин руководствуется своими потребностями. Учитывают состав семьи, примерное количество приходящих гостей.

Чаще всего в классическом исполнении размеры лавочки трансформера из профтрубы следующие:

  • высота от земли до столешницы в разложенном состоянии – 750 мм;
  • ширина разложенного трансформера – 900-1000 мм;
  • ширина столешницы – 600 мм, каждого сиденья – 300 мм.

Длина трансформера – параметр сугубо индивидуальный. От размера зависит количество посадочных мест. Однако длиннее 2 м скамейки редко делают.

Как сделать лавку-трансформер своими руками

Когда чертеж и материалы будут подготовлены, приступают к созданию конструкции. Сборка каждой модели раскладной скамейки происходит в индивидуальном порядке. Важно понять, что общая пошаговая инструкция лавочки трансформера своими руками не существует. Процесс сборки узлов различных скамеек может сильно отличаться друг от друга.

На видео пример лавочки:

Самая удачная модель лавочки-трансформера

Для всех трансформеров действует одно правило: конструкция должна быть просто устроена, нетяжелая, легко раскладываться и складываться. В этом плане самой удачной моделью считается скамейка из профиля сечением 20 мм.

Сложностью изготовления этой модели трансформера является необходимость выгибания дуг. Согнуть аккуратно профиль дома не удастся. За помощью обращаются на производство, где есть трубогибный станок. Потребуется согнуть два полукруга для ножек и шесть дуг, образующих опору столешницы, а также одновременно исполняющих роль раскладного механизма скамейки.

Из прямых отрезков профиля сваривают рамки сидений лавочек и раму стола. Обшивку осуществляют многослойной влагостойкой фанерой, толстым текстолитом.

На видео лавочка трансформер своими руками в наглядной демонстрации:

Простая лавка-трансформер из металла

Вариант простой конструкции аналогично основан на сборке металлического каркаса. Все элементы скамейки сделаны из ровного профиля. Им можно придать слабоизогнутую форму без трубогиба. Чтобы простой трансформер приобрел оригинальность, на раму приваривают купленные кованые элементы. Столешницу обшивают фанерой, а сиденье каждой лавочки можно соорудить из двух досок.

Пример простого металлического трансформера показан на видео

Раскладная скамейка-трансформер из дерева

Деревянные трансформеры чаще изготавливают по одной схеме. Процесс состоит из следующих шагов:

  1. Для ножек отпиливают от бруса восемь одинаковых заготовок длиной 700 мм. На концах ножовкой или электролобзиком спиливают косые срезы. Они помогут установить скамейку под уклоном, обеспечивающим ей оптимальную устойчивость.

    Важно! Срезы на всех заготовках нужно выполнить строго под одним углом.

  2. Рамы для двух лавочек трансформера собирают из обрезной доски. Пиломатериал подвергают шлифовке. Отпиливают 4 заготовки длиной 400 мм, и 4 куска длиной 1700 мм. На досках срезают углы, чтобы при стыковке получалась продолговатая прямоугольная рама. В длинных заготовках сверлят по одному отверстию.
  3. Чтобы сиденья лавочек не прогибались, рамы усиливают брусками. Элементы крепят на расстоянии 500 мм друг от друга, разделяя прямоугольник на секции. Подготовленные бруски для ножек фиксируют на раму лавочек. Их устанавливают, отступив от каждого угла 100 мм. Ножки трансформера фиксируют тремя болтами. Чтобы головки и гайки не выступали на поверхность, их прячут внутри высверленных потайных отверстий.
  4. Следующую третью раму собирают для столешницы, которая в сложенном состоянии трансформера исполняет роль спинки скамейки. Здесь аналогично понадобится брус. Раму собирают прямоугольной формы размером 700х1700 мм. Обшивку на этом этапе делать рано. Она будет мешать сборке раскладного механизма скамейки.
  5. Когда рамы лавочек и стола будут готовы, их располагают на ровной площадке, соединяют в единую конструкцию. Чтобы трансформер складывался, соединения делают болтами. Гайки обязательно контрогаят, чтобы избежать самопроизвольной затяжки или раскручивания.
  6. Из брусков длиной 400 мм собирают конструкцию. Ее крепят между лавочкой и столешницей по углам. Элементы должны располагаться внизу столешницы, но сбоку скамейки. Для соединения заготовок используют саморезы.
  7. Из бруса отпиливают еще две заготовки длинной 1100 мм. Элементы крепят саморезами в центре другой лавочки. Крепеж с ближней стороны располагать нельзя. Не получится соединить две лавочки между собой.

Все готовые рамы трансформера соединяют в единую конструкцию. Из обрезной шлифованной доски саморезами крепят обшивку столешницы и сидений лавочек. Конструкцию проверяют на работоспособность, выполняют декоративную отделку скамейки.

Радиусная лавочка-трансформер

Скамейка радиусного типа образует полукруглую или круглую зону отдыха. Изготавливают каркас трансформера из профиля. Трубам придают радиусный изгиб. Обшивку лавочек осуществляют оструганной доской. Заготовки с одной стороны делают шире, чем на противоположном конце. Благодаря узкой стороне досок, получится добиться плавного радиусного изгиба сиденья во время крепления их на каркас.

Лавочки делают без спинки, что позволяет их устанавливать вокруг дерева, круглого стола или обратной стороной во внутренний угол, образованный ограждением участка, смежными стенами соседних зданий.

Лавочка-трансформер из профтрубы

Самой надежной считается классическая раскладная скамейка из профиля. Принцип изготовления аналогичен деревянной конструкции, но есть некоторые нюансы. На фото представлен чертеж трансформера скамейки из квадратной трубы, по которому проще будет собрать конструкцию.

Порядок сборки раскладной скамейки состоит из следующих шагов:

  1. Профильная труба не всегда идет с чистой поверхностью. От хранения на складе металл ржавеет. Во время погрузочно-разгрузочных работ возникают механические удары. На стенках появляются острые зазубрины. Все это нужно счистить болгаркой, установив шлифовальный диск.
  2. Согласно чертежу профиль режут болгаркой на заготовки нужной длины. Каждый элемент нумеруют, подписывая мелом.
  3. Из четырех заготовок сваривают каркас сиденья лавочки. При желании конструкцию можно усилить распоркой, но тогда увеличится вес трансформера, что не очень хорошо.
  4. Г-образную заготовку сваривают для спинки скамейки. Длинная ее сторона одновременно исполняет роль рамы столешницы.

    Совет! Г-образную заготовку лучше сварить не под прямым углом, чтобы спинка скамейки получилась комфортная.

  5. Для сиденья второй лавочки сваривают три куска профильной трубы. Получается конструкция неопределенной формы, как показано на фото.
  6. Все сваренные элементы рамы трансформера соединяют болтами длиной 60 мм. Под головки и гайки подкладывают металлические шайбы. Не забывают контрогаить, иначе во время работы подвижных узлов одна гайка будет затягиваться или раскручиваться.
  7. Металлоконструкцию обшивают доской толщиной 20 мм. Фиксацию деревянных заготовок осуществляют мебельными болтами.

Недостатком металлических ножек скамейки является погружение в грунт. Острые края металла царапают тротуарную плитку, продавливают асфальт. Чтобы этого не случилось, приваривают пятачки из пластинок размером 50х50 мм. Оптимально их закруглить, иначе об острые углы можно пораниться. Готовый трансформер шлифуют, окрашивают.

Оформление складной лавки-трансформера

Раскладную скамейку оптимально устанавливать под навесом, иначе подвижные узлы со временем начнут пропадать от воздействия природных факторов. При таком способе установки деревянные элементы окрашивают морилкой и лаком. Если трансформер летом будет стоять в саду без укрытия, оптимально покраску выполнить водостойкой эмалью для наружных работ. Дерево красят ежегодно, дополнительно пропитывают его антисептиком, защищающим от насекомых, грибков.

У металлического каркаса перед окрашиванием зачищают болгаркой сварочные швы. Конструкцию обезжиривают, грунтуют, окрашивают эмалью. Красивее смотрится каркас, покрашенный краскопультом или краской из баллончика.

Заключение

Чертежи и размеры скамейки-трансформера помогут создать работоспособную раскладную конструкцию. Если технология сборки соблюдалась правильно, изделие прослужит долгие годы, не сломается на подвижных узлах от частого использования.

Отзывы о скамейке-трансформере

Сергей Витальевич Шпак, 39 лет, г. Нижний Новгород

Раскладную скамейку со столом сделал из профтрубы. В каркасе немного не угадал с соединением лавочек. При складывании происходит зацепление. С первого раза все точно сделать не получается, очень сложно. Буду усовершенствовать, исправлять ошибки.

Людмила Евгеньевна Сыч, 59 лет, г. Тула

Изготовление трансформера заказывали местному умельцу. Мастер молодец, сделал на совесть. Лавочка удобная просто отдохнуть или усадить шесть человек гостей. Конструкция тяжеловатая для садовой мебели. Переставляем при необходимости с мужем вдвоем.

Скамейка-трансформер своими руками



 Скамейка-трансформер является приятным дополнением для любого загородного участка. Ведь очень удобно, когда из скамейки, расположенной в тени ветвистого дерева, за несколько секунд можно сделать стол с двумя лавочками и организовать импровизированное застолье с друзьями. Как сделать скамейку-трансформер своими руками – подробно рассмотрим в этой статье.

Делаем лавки скамейки-трансформера

    Скамейка-трансформер состоит из двух лавочек и стола. Причём одна лавочка шире, чем другая. Начнём собирать первую. Размеры первой лавочки:118 на 25 см, толщина доски 20 мм, из этого материала мы строили дачный туалет и душ. Отрежем 2 тесины длиной — 118 см, шириной — 12 см. Отшлифуем их болгаркой с насадкой для шлифования и отложим в сторону.

  Для изготовления ножек скамейки-трансформера подберём 2 тесины размером 37 на 11 см и 2 тесины — 34 на 11 см. Соединим их между собой металлическими пластинами и саморезами таким образом, чтобы высота ножек равнялась 45 см, а ширина — 37 см.

   Теперь возьмём 2 тесины для сиденья, которые мы отрезали ранее, прикрутим их саморезами к ножкам. Чтобы тесины не лопнули под саморезами, в местах крепления их нужно просверлить дрелью с тонким сверлом. Так как толщина тесины всего 20 мм, чтобы она не прогнулась под человеком, снизу укрепим её распорками. Лучше сделать скамейку-трансформер из доски – тридцадки, она будет крепче и выглядеть массивней, но в нашем случае выбора материала не было. Чтобы скамейка не разъезжалась, низ тоже укрепим распоркой.

   Итак, подведём предварительные итоги: внешняя ширина первой лавочки равна 118 см, внутренняя – 114 см. Сразу отметим, что все размеры нужно точно выдерживать, в противном случае скамейка-трансформер не соберётся.

    На следующем этапе сделаем вторую лавку скамейки-трансформера. Её ширина будет 109, длина — 22 см и состоять она будет тоже из двух тесин.

Под ножки лавки возьмём деревянные бруски 40 на 40 мм (4 бруска длиной 32 см, 2 бруска длиной 22 см и 2 бруска для распорок произвольной длины), их мы использовали при изготовлении напольной подставки для цветов. Так же нам понадобятся две тесины размером 40 на 9 см.

Сначала к брускам длиной 22 см при помощи деревянных шкантов, столярного клея и саморезов прикрепим на ребро доску с одного края.

   Так же сделаем и со второй доской.  После этого саморезами и уголками соединяем ножки в виде буквы А. Высота от земли до верхней точки должна быть 45 см.

   Прикрутим к ним саморезами две доски таким образом, чтобы они были заподлицо с тесиной, которая стоит на ребре. Ширина второй скамейки по сиденью равна 109 см, по ножкам – 113 см. Как делали ранее, закрепим для прочности распорки и укрепим сиденье.

   Проверяем правильность сборки лавок – для этого нужно их поставить вместе: если они соединились и стоят на одной высоте, образуя диванчик из четырёх досок, значит мы всё собрали правильно.

Спинка-столешница скамейки-трасформера

   Приступим к изготовлению столешницы. Она будет равна 126 на 57 см. Подберём 5 тесин подходящего размера, лишнее отрежем лобзиком (из остатков тесин мы сделаем навесной шкафчик) и хорошо их отшлифуем. Для соединения досок между собой нам понадобится 2 планки 57 на 4 см.

Здесь нужно отметить, что ширину планки можно было сделать 8 см, так было бы проще в дальнейшем строительстве скамейки-трансформера. Положим 2 планки на ребро, разместим на них доски столешницы так, чтобы с каждого края было расстояние 4 см и закрепим саморезами.

  Теперь прикрутим столешницу к лавке. Для этого отрежем 2 доски размером 40 на 10 см. Это будут наши упоры для столешницы. С одной стороны упора сделаем срез на угол 115 градусов, таков  наклон спинки. Отступим от края столешницы 14 см и саморезами закрепим упоры с внутренней стороны планки.

Установим спинку скамейки-трансформера на упоры ножек лавки и, плотно прислонив её к лавке, просверлим отверстие диаметром 7 мм в упоре спинки-столошницы и в вертикальной доске ножек лавки. Соединим конструкцию с помощью мебельного болта диаметром 6 мм, длиной 8 см и самоконтрящейся гайки. Между упорами поставим металлические шайбы. Под головку болта нужно рассверлить отверстие в упоре, чтобы он не выступал наружу.

Проверим правильность установки спинки-столешницы, открыв её и зафиксировав с помощью какой-нибудь палки. Если всё открывается — закрывается, приступаем к завершающему этапу строительства.

Завершающий этап строительства скамейки-трансформера

  Соединяем две лавки вместе. На выступающих досках ножек лавки установим подлокотники. Вырежем из доски части для подлокотника: 2 дощечки размером 8 на 22 см, 4 дощечки — 6 на 27 см. С помощью деревянных шкантов и столярного клея (так мы делали деревянную дверь) соединим элементы между собой.

Присоединим подлокотники к лавке при помощи тех же шкантов, чтобы они упирались в планки спинки-столешницы.

   Остался завершающий этап – установить так называемый рычаг для скамейки-трансформера. Выпилим из тесины отрезок размером 88 на 6 см.

Здесь главное — длина, ширина может быть и больше. Примерим рычаг к скамейке, прислонив его к стойке ножки и к планке спинки-столешницы, они должны быть в одной плоскости. Отметим карандашом метки и просверлим отверстия диаметром 7 мм в рычаге, ножке и планке. У нас получились такие размеры: в рычагах отступили от края с одной стороны 1 см, с другой стороны 5 см, в планке отступили от края 12 см и 1 см. Соединим рычаги и лавку с помощью все тех же мебельных винтов и гаек, между элементами поставим шайбы. Саморезами соединим рычаг с подлокотником, чтобы он держался прочно.

   Пробуем разложить скамейку-трансформер. Если всё сделали правильно, получится стол с двумя лавками, опирающийся на подлокотники, если скамейка не раскладывается, ищем причину, устраняем и пользуемся.

   Когда на улице потеплеет, покрасим скамейку лаком и поставим в зону отдыха.

   Если статья понравилась, поделитесь ей в соцсетях.

    Видео







➤ Как сделать лавку-стол (трансформер) своими руками: пошаговая

Скамейка-стол- трансформер своими руками,  пошаговая инструкция по изготовлению складной скамейки с фото, видео и чертежами— не только удобно, но и красиво.

Хозяин любого участка мечтает сделать его красивым и привлекательным. При этом хочется, чтобы каждая вещь в саду была идеальной. Порой, в это вкладываются невероятные усилия и большие деньги. Однако практика показывает, что обойтись можно гораздо меньшими жертвами. Так, к примеру, скамейка-трансформер, выполнить которую своими руками достаточно легко, в силах украсить приусадебный участок и добавить повседневной жизни комфорта и удобства.

Скамейка-трансформер — что это и как работает

Любая дачная мебель должна быть многофункциональной и удобной — это гарантирует комфортный отдых на свежем воздухе и приятное времяпрепровождение. Интересный вариант, который сделает счастливым любого обладателя участка — скамейка-трансформер.

Садовая скамья в исполнении не такая уж и сложная, как может показаться многим на первый взгляд. Конструкция может в мгновение ока превратиться из обычной по виду скамейки в удобный стол значительных размеров, который имеет две лавочки по бокам. А после использования вы можете лёгким движением руки вернуть мебель в исходное положение. Главное в таком сооружении — подвижные детали, механизм и их прочное закрепление.

Раскладной вариант с 2 лавочками

Складной вариант

Виды скамеек-трансформеров

Каждый хозяин подбирает разновидность скамейки под себя: кому-то нужно, чтобы лавочка вмещала от 3 персон и более, а кому-то достаточно и организовать небольшой стол и 2 сидения, внешне напоминающих стул. Вариантов сборки конструкции достаточно много, однако ниже мы выделим несколько классических видов:

  • Скамейка-стол с лавочками. Такая разновидность трансформеров в считаные секунды превращается из одной скамьи в комплекс из стола и двух лавочек, вмещающих в общей сложности 5–6 человек. Она наиболее распространена на сегодняшний день, так как занимает немного места и позволяет размещать большое количество гостей.
  • Скамейка-конструктор. В сравнении с предыдущим такой вариант более скромный. В разборном состоянии конструкция может служить скамейкой, на которой помещается много гостей. Когда же гостей нет, лавочку возможно превратить в два посадочных места (с подлокотниками или нет — всё по желанию) и столиком между ними. На столе, в свою очередь, можно расположить ноутбук, книги или другие предметы. Такая конструкция функциональна и очень удобна.
  • Складная скамейка-цветок. Этот вид конструкции очень похож на предыдущий, однако у него есть свои особенности. Внешне лавочка напоминает пианино, только вместо клавиш на посадочном месте расположены выемки и ячейки, в которые вкладываются детали спинки. Очень многие ассоциируют такую скамейку с распускающимся цветком, поэтому она имеет именно такое название. В сложенном виде конструкция представляет собой софу, легко транспортирующуюся в любое место. Стоит лишь вам раскрыть «лепестки» лавочки, и вы сможете насладиться приятным и комфортным отдыхом на удобной скамейке. Главной особенностью «цветка» является возможность двигать элементы спинки как вам угодно.

Классическая скамейка с лавочками

Скамейка-трансформер с лавочками

Яркие цвета скамейки-цветка

Такая скамейка раскрывается как цветок по утрам

Скамейка-цветок

Скамейка-конструктор со столиком посередине

Скамья-конструктор

Функциональность и удобство

Многофункциональная садовая скамейка-трансформер является элементом мебели, который можно использовать как стол и как лавочку, что даёт возможность экономить пространство на участке. Конструкция станет незаменимым помощником на даче, где всегда присутствуют гости.

Многофункциональный предмет мебели

Популярная скамейка-трансформер не зря так распространена среди дачников и хозяев садов — она обладает массой преимуществ, которые выделяют её на фоне других подобных элементов садовой мебели.

Преимущества:

  • Многофункциональность. Превращение скамьи в стол с лавочками происходит в считаные секунды путём несложных манипуляций.
  • Удобство. Конструкцию удобно транспортировать с места на место, так как она легко складывается и раскладывается.
  • Экономия места. Скамейка не занимает много места, что делает её компактной и практичной при эксплуатации.
  • Долговечность. Правильно выбранный материал обеспечит скамейке долгий срок жизни.
  • Несложный механизм. С раскладным механизмом под силу справится даже ребёнку.

Подготовка к созданию лавки-стола

Выбор оптимального материала для изготовления

Такой элемент мебели, как скамейка-трансформер можно приобрести в любом строительном магазине, но, согласитесь куда приятнее располагать гостей и комфортно отдыхать на изделии собственного изготовления, ведь это не только красивая конструкция, но и предмет гордости для вас. Однако прежде чем приступить непосредственно к работе, нужно обязательно определиться с материалом, из которого будет изготовлена лавочка.

Как правило, для сооружения качественной скамейки используются деревянные материалы. Более того, помимо натуральной древесины допускается использовать фанеру или ПВХ. Несомненно, первый вариант выйдет более затратным, но, как следствие, служить он вам будет не 3–4 года, а порядка 35–40 лет. Кроме того, древесина имеет ряд преимуществ.

Преимущества:

  • Экологически чистый материал;
  • Безопасность;
  • Продолжительный срок эксплуатации.

Важное замечание, которому стоит уделить внимание при использовании древесины: перед использованием обязательно покройте скамью противогрибковым средством, а также покрасьте лаком. Это будет прекрасной профилактикой возникновения гнили.

Удобный вариант

Древесина — материал безопасный

Экологически чистый материал — натуральное дерево

Чертёж проекта

Для того чтобы конструкция была качественной и удобной, рекомендуется изготовить чертёж. Если у вас по каким-либо причинам нет возможности его сделать, то отличным решением станет готовая схема. При составлении чертежа или же его подборе из интернета следует соблюдать 4 условия:

  • Образ конечного сооружения должен быть плотно закреплён в вашей голове. При постройке нельзя упускать его.
  • Размеры будущей скамейки-трансформера должны соответствовать участку местности, где по итогу будет располагаться конструкция.
  • Весь ход работы рекомендуется сравнивать с чертежом, поэтому он должен быть чётким и качественным (в случае распечатки фотографии из интернета).
  • В самом начале следует рассчитать и зафиксировать размеры подвижных деталей, которые впоследствии будут между собой прочно закреплены.

Ниже представлен один из вариантов чертежа, по которому будет происходить дальнейшая работа:

Классический вариант чертежа

Инструменты и материалы

Для создания скамейки-трансформера нам потребуются следующие инструменты:

  • Ножовка;
  • Рулетка;
  • Наждачная бумага;
  • Стамеска;
  • Дрель;
  • Болты с гайками.

Материалы, которые мы будем использовать при постройке, перечислены ниже:

  • Деревянные брусья;
  • Обрезные доски;

Пошаговая инструкция по изготовлению

  • Начинаем с изготовления деталей, которые в дальнейшем будут исполнять роль ножек конструкции: для этого вырезаем 8 аналогичных отрезков длиной 70 сантиметров.
  • Выполняем срезы на отрезках сверху и снизу под углом в 10 градусов. Это гарантирует вашей скамье равновесие при установке под уклоном.
  • Затем изготавливаем рамы для двух лавочек из обрезной доски: вырезаем 4 элемента, длина которых 40 сантиметров и 4 отрезка длиной 170 сантиметров.
  • Теперь срезаем углы на всех деталях из 3 шага так, чтобы можно было составить два продолговатых прямоугольника.
  • Соединяем прямоугольники. Для этого рекомендуется использовать шурупы или гвозди. Важно! Если вы решили использовать 1 вариант, то сначала необходимо высверлить отверстие.
  • Приступаем к созданию укрепляющих элементов в каркасе. Эти детали окончательно сформируют сиденье. Здесь нам и понадобится брус: его следует прибить на расстоянии 50 сантиметров друг от друга. За счёт этого конструкция будет надёжно защищена от боковой деформации.
  • Присоединяем ножки к сооружению: для этого на 12 сантиметров от углов крепим их к сиденью при помощи 2–3 болтов (должны проходить сквозь брус и часть ножек одновременно), чтобы они были прочно закреплены. Также в брусе рекомендуется сделать пазы, чтобы укрыть шляпки болтов, а под гайкой с помощью ножовки по металлу убрать лишнее.
  • Изготавливаем прямоугольник из бруса, который точно совпадает с длиной лавок — 70х170 сантиметров. Изнутри деталь соединяется дополнительными элементами жёсткости. Этот прямоугольник впоследствии будет являться спинкой или же столиком (в зависимости от того, какое положение вы ему зададите).
  • Остаётся сформировать из всех элементов общую конструкцию. Важно! Так как придётся работать с большими деталями, желательно позвать помощника, а не совершать манипуляции самостоятельно. Вырезаем 2 бруса длиной в 50 сантиметров и помещаем их между скамьёй и большим щитом. Закрепляем их внизу щита, но сбоку скамьи.
  • Вырезаем вновь 2 бруска, только на этот раз длиной в 110 сантиметров. Бруски закрепляются на другой лавочке по центру. Это делается для того, чтобы состыковка проходила удобнее.
  • Завершающим этапом технической стороны служит обшивка. Обшиваем скамейку-трансформер снаружи либо ЛДСП, либо обрезной доской.

Такая скамья-трансформер получится у вас в итоге

Отделка

Так как конструкцию допускается располагать и в доме, и на участке, покрывать её можно различными способами.

  • Если ваша скамья будет находиться в помещении, то отличным вариантом будет морилка или лак. Как правило, сохнет такое покрытие в пределах 36 часов.
  • Если же на открытом воздухе, то оптимальное решение — использовать водостойкую краску, которая сохнет 24 часа.

Обработать средствами конструкцию нужно обязательно, иначе дерево под воздействием влаги может начать гнить и быстро прийти в негодность. Рекомендуется обновлять краску раз в 2–3 года — так она будет лучше защищена от бактерий.

Скамейку-трансформер можно выполнить в любом цвете

Необычный дизайн скамьи-трансформера

Чтобы дерево не гнило, обрабатывайте поверхность раз в 2 года

Яркий вариант скамьи с лавочками

Скамья-конструктор станет отличным дополнением для участка

Яркие деревянные скамьи

Благодаря скамейке-трансформеру на вашем участке появится необычная и, на удивление, удобная мебель, которая позволит размещать прибывших гостей и приятно проводить время на свежем воздухе. Кроме того, изготовив конструкцию собственными руками, вы сможете гордо заявлять друзьям, что лавочка — это ваше творение.

Новейшие технологии – алмазное бурение Как подключить люстру или как повесить люстру своими руками

Планы складных столов для пикника — простые в создании проекты

Планы складных столов для пикника. Планы включают список покупок, список вырезок и бесплатную загрузку PDF.

Из этого столика для пикника можно складывать скамейки или складывать в стол для пикника.

Этот простой проект «сделай сам» можно выполнить за выходные. Для начала следуйте пошаговым иллюстрированным инструкциям. Ссылка для скачивания находится в конце проекта.

Планы складного стола для пикника — Обзор

Планы складных столов для пикника — Перечень материалов

Список покупок

Список покупок

15 — 2 × 4 — 12 ′

4 петли

Палубные винты 2 1/2 ″

Список вырезов

Список вырезов

4 — 2 × 4 — 5 ′ 6 ″

6 — 2 × 4 — 10 3/4 ″

8 — 2 × 4 — 1 дюйм 4 дюйма (срезы под углом 15 градусов на обоих концах в одном направлении)

4 — 2 × 4 — 1 фута 5 дюймов (срезы под углом 15 градусов на обоих концах в противоположных направлениях)

2 — 2 × 4 — 5 ′ 3 ″

16 — 2 × 4 — 6 ′

4 — 2 × 4 — 1 фут 2 3/4 ″ (скос под углом 45 градусов срезает оба конца в противоположных направлениях)

4 — 2 × 4 — 1 ′ 3 1/2 ″ (срез под углом 15 градусов на обоих концах в одинаковых направлениях)

4 — 2 × 4 — 7 1/2 ″ (срез под углом 15 градусов на обоих концах в одинаковых направлениях)

4 — 2 × 4 — 5 1/2 ″ (срез под углом 15 градусов на обоих концах в одинаковых направлениях)

4 — 2 × 4 — 10 ″ (срез под углом 15 градусов на одном конце)

Постройте две рамы скамейки, как показано выше.Отрежьте четыре 2 × 4 до 5 футов 6 дюймов в длину и шесть 2 × 4 до 10 3/4 дюйма в длину. Выполните сборку, как показано на рисунке выше, с помощью шурупов 2 1/2 ″.

Отрежьте восемь ножек 2 × 4 длиной 1 фут 4 дюйма для ножек скамейки, сделайте пропилы под углом 15 градусов на обоих концах в одном направлении, см. Иллюстрацию выше.

Установите ножки на раму скамейки, как показано на рисунке выше, с помощью шурупов 2 1/2 дюйма.

Отрежьте четыре штанги 2 × 4 длиной 1 фута 5 дюймов для опоры скамьи. Обрежьте пропилы под углом 15 градусов на обоих концах в противоположных направлениях, см. Рисунок выше.

Установите скобу для ног, как показано на рисунке выше, ввинтите 2 1/2 винта для деки через скобу и в стойки.

Отрежьте два 2 × 4 до 5 футов 3 дюйма в длину для опоры скамейки. Установите, как показано на рисунке выше, вкрутите 2 1/2 ″ винта настила через опору для ног и в опору скамейки.

Вырежьте восемь реек 2 × 4 длиной 6 футов для реек столешницы. Установите зазор между планками примерно на 1/4 дюйма, концы планок сиденья будут иметь выступ на 1 1/2 дюйма, а передняя и задняя части будут иметь выступ на 1/2 дюйма.

Отрежьте четыре пластины 2 × 4 длиной 1 фут 2 3/4 дюйма, сделайте скос под углом 45 градусов к концам, как показано на рисунке выше.

Установите 2 × 4 на планки скамейки, как показано на рисунке выше, с помощью шурупов 2 1/2 дюйма.

Вырежьте детали рамы стола, как показано ниже.

(A) Отрежьте четыре 2 × 4 до 1 фута 3 1/2 дюйма длиной, сделайте надрезы под углом 15 градусов на обоих концах в тех же направлениях.

(B) Отрежьте четыре штуки 2 × 4 длиной 7 1/2 дюймов со скосом под углом 15 градусов на обоих концах в одном и том же направлении.

(C) Отрежьте четыре 2 × 4 до 5 1/2 дюймов длиной, сделайте надрезы со скосом под углом 15 градусов на обоих концах в одном и том же направлении.

(D) Отрежьте четыре штуки 2 × 4 длиной 10 дюймов, сделайте скос под углом 15 градусов на одном конце.

Соберите четыре рамы стола, как показано на рисунке выше, с помощью шурупов 2 1/2 ″.

Установите петли, как показано на рисунке выше.

Отрежьте восемь штук 2 × 4 до 6 футов в длину. Сделайте зазор между планками стола примерно на 1/4 дюйма и установите, как показано выше, с помощью винтов для настила 2 1/2 дюйма.У планок стола будет выступ 1 1/2 дюйма по бокам.

Соедините обе части вместе, чтобы сформировать стол.

План складного стола для пикника, от стола к скамейке.


Как эти планы складного стола для пикника? Дайте мне знать, оставьте мне комментарий ниже. Поделитесь этой ссылкой с друзьями и в социальных сетях, спасибо.


Construct101 предлагает бесплатные планы онлайн-версий. У этих бесплатных планов также есть бесплатная версия для печати в формате PDF без рекламы.Нажмите здесь, чтобы загрузить.

Настольный блок питания DIY — Applied Carbon

Настольный блок питания DIY

Последнее обновление: 14 мая 2014 г.

  1. Введение
  2. Уведомление о безопасности
  3. Электроника
  4. Механический
  5. Заключение

Введение

Однажды я покупал лабораторное оборудование. В моем списке желаний был подходящий настольный регулируемый источник питания. Я обходился дешевым мусором Radio Shack, перепрофилированными зарядными устройствами (я использую модифицированное зарядное устройство для роботов-уборщиков iRobot Scooba и блоки питания для ноутбуков Dell для всех видов вещей), 7805, подключенными параллельно, и различными другими уловками, которые могли бы сделать правильный выбор. инженер-электрик вздрогнул.К сожалению, это профессиональное оборудование стоит немалых денег, как обычно и должно быть.

В недалеком прошлом меня познакомили с внутренней частью надлежащего профессионального источника питания, и я уловил несколько советов: а именно, что многие расходные материалы не намного больше, чем обычный линейный регулятор LM317 (в отличие от некоторых необычная коммутационная схема DC-DC), а большая конденсаторная батарея абсолютно необходима.

Так что моей следующей мыслью было: «А почему я не могу просто построить свою?»
(Предупреждение о спойлере / tl; dr: самодельный блок питания будет стоить примерно столько же, сколько недорогая модель, и не так хорош, как коммерческое тестовое оборудование.Конечно, ваши навыки могут отличаться.)

Здесь показан путь, который я выбрал, и в итоге я получил что-то полезное и (надеюсь) долгосрочное. Тем не менее, я многому научился проектировать и строить его, поэтому, даже если он загорится завтра (примечание к поставке скамейки: пожалуйста, не загорайтесь завтра или когда-либо), я думаю, что можно с уверенностью сказать, что я получил свои деньги от этого.


Уведомление о безопасности

Этот проект связан с напряжением основной линии электропередач (120 В переменного тока, где я жил).

ЭТО НАПРЯЖЕНИЕ МОЖЕТ УБИТЬСЯ.

ВСЕГДА обращайтесь с источниками высокой энергии (например, с сетевым напряжением) с уважением и соблюдайте все меры безопасности.
Я НЕ рекомендую этот проект тем, у кого нет значительного опыта работы с электроникой и источниками питания.
ПРЕДОСТАВЛЕННАЯ ИНФОРМАЦИЯ ПРЕДОСТАВЛЯЕТСЯ ТОЛЬКО ДЛЯ РАЗВЛЕКАТЕЛЬНЫХ ЦЕЛЕЙ; НИКАКИЕ ГАРАНТИИ НЕ ПРЕДНАЗНАЧЕНЫ И НЕ ПРЕДОСТАВЛЯЮТСЯ. ИСПОЛЬЗУЙТЕ НА СВОЙ РИСК.


Электроника

Для этой сборки меня не волновало, смогу ли я быстро расширить производство до тысяч единиц, поэтому я в основном использовал детали из местных излишков и ненужных складов, а также свой собственный ящик для мусора.
Это позволило мне использовать некоторые довольно уникальные детали и значительно сократить расходы за счет немного большей работы локтей и ног. Это также привело к некоторому обмену мнениями между магазином (магазинами) запчастей и дизайном. Например, я бы знал, что мне понадобится трансформатор какого-то типа, но я бы не стал определять спецификацию, а затем идти в Digikey с кредитной картой в руке. Вместо этого я просматривал полки у своих поставщиков, пока не нашел трансформатор, который отвечал некоторым очень простым требованиям (выходная мощность 4 А при напряжении около 25 В), и соответствующим образом изменил конструкцию.
У меня получилось следующее:

К вашему сведению: приведенная выше схема является общим обзором; спецификация материалов для окончательной сборки отличается.

Я также разработал несущую плату для линейного регулятора LM317K, несколько дополнительных компонентов и несколько удобных разъемов.

Если вы хотите, вы можете заказать его здесь, через службу изготовления печатных плат OSHPark.
Я также выпускаю файлы дизайна для всего проекта под модифицированной лицензией на пиво (подробности см. В прилагаемом документе).
(файлы компоновки печатной платы gEDA / файлы Gerber и сверловки / схемы gEDA / изображения в высоком разрешении: ac_benchsupply.zip)

Итак, какие части я выбрал и почему выбрал именно их?

Ввод питания осуществлялся через Schurter KFC 4303.5225 FKR2-55-4 / M5 (техническое описание). Это медицинский разъем IEC 60320 C14, рассчитанный на 125/250 В переменного тока при 4 А, со встроенным блоком предохранителей и фильтрующей электроникой.

Одной из особенностей этого источника питания, которую я хотел, был очень низкий уровень шума. Тороидальные трансформаторы известны своим низким потоком утечки (и, следовательно, низким уровнем электромагнитных помех), эффективностью и стоимостью. Они часто используются в чувствительном или высокопроизводительном оборудовании (например.грамм. медицинская система, высококачественная аудиотехника).
Я наткнулся на Avel Lindberg Inc. AV-67530 (2x 120 В, 2x 25 В) в магазине излишков. Представитель компании любезно прислал мне по электронной почте техническое описание / схему подключения, а также прислал мне монтажное оборудование, которое не было у трансформатора.
Я должен отметить, что конструкция трансформатора такова, что один выход 25 В смещен по фазе на 180 ° с другим выходом, и без использования центрального ответвления я получил бы 50 В при 2 амперах, что было бесполезно для меня ( Реализация LM317 в этом случае имеет максимальный вход ~ 40 вольт).Как упоминалось выше, большой конденсатор имеет решающее значение для сглаживания линейного шума и буферизации внезапных / больших утечек тока. Я взял четыре электролитических крышки компьютерного класса Nippon Chemi-con U32D . Они рассчитаны на 50 В, 105 ° C и 33 000 мкФ. Четыре из них, включенные параллельно, дают блоку питания 132 миллифарад, чего достаточно, чтобы внутренний светодиод включения питания оставался горящим в течение хороших двух минут. Мой друг, у которого был доступ к лазерному резаку, сделал мне одолжение и вырезал несколько монтажных кронштейнов из листа акрила, а поездка на eBay принесла мне набор 35-миллиметровых зажимов для крышек.Выпрямитель был построен из пары силовых диодов ON Semiconductor MUR405 и нескольких паяных клемм, которые у меня были в ящике для мусора.

Я использовал линейный стабилизатор STMicroelectronics LM317K (даташит). Вариант К — это корпус ТО-3, герметичная банка из нержавеющей стали с превосходными тепловыми характеристиками. Это тоже выглядит ужасно. Я обязательно использовал несколько больших медных пластин на несущей плате, чтобы помочь рассеивать тепло, в дополнение к болтам на массивном радиаторе.После первоначального тестирования я подумал, что недостаточно охладил и могу добавить какой-нибудь вентилятор позже; прикасаться к нему во время работы почти болезненно.
Управление осуществляется с помощью линейного потенциометра 5 кОм, установленного на передней панели. Стандартный аналоговый вольтметр «Сделано в Китае» от нуля до 30 В постоянного тока обеспечивает обратную связь, а аналогичный универсальный амперметр от нуля до 3 А дает пользователю представление о том, на какой ток падает его проект.

Я также добавил стандартный линейный регулятор 7805. Многие устройства, с которыми я работаю, используют 5 В, поэтому всегда полезно иметь это напряжение.В какой-то момент я планировал установить разъем USB-A на передней панели, чтобы я мог заряжать сотовые телефоны или аналогичные устройства, и, следовательно, разъем, предназначенный для стандартной платы расширения USB-порта компьютера. Я также добавил 0,1-дюймовую сетку заземления и отверстия +5 В постоянного тока для питания всего остального, что я мог придумать тем временем.

Остальные части были обычными переключателями и индикаторами из излишков магазинов и моей собственной коллекцией деталей.
И обжимные клеммы. Лодка-кучка обжимных клемм.


Механический

Комплект скамейки не очень хорош, если это куча проводов и деталей.Мне нравятся металлические ящики. Экранирование от электромагнитных помех, прочность, превосходная теплопередача и заземление — вот несколько причин. В наши дни я слишком часто нахожу оборудование, построенное из хлипких пластиковых корпусов, напоминающих шар, напоминающих шар. Очевидно, что литой под давлением АБС намного дешевле листового металла, как с точки зрения массового производства, так и с точки зрения доставки, но, поскольку я создаю только один элемент, я не слишком беспокоюсь о том, чтобы сделать их больше.
Я взял в местном магазине обычную коробку из листового алюминия и ножницы и сразу же принялся пробивать в них отверстия.Да, все прошло не так хорошо. Опять же, мой друг-лазерный резчик принес несколько акриловых монтажных кронштейнов.
Разбивка и сверление отверстий под внутренние крепления тоже не очень удались.

Съел скромный пирог (ммм, пирог) на этом, но в конце концов сумел замолчать все вместе с шайбами ​​и некоторой возни:

Я постарался сохранить цветовую маркировку проводки.
Бело-черный используется для 120 В переменного тока с горячей нейтралью, желтый — это выход ~ 25 В переменного тока от трансформатора, а красный — для регулируемого выхода постоянного тока.Зеленый цвет заземлен и подключается непосредственно к металлическому корпусу. (Убедитесь, что ваша розетка правильно подключена, иначе вас может ждать неприятный сюрприз.) Для остальных линий заземления используется черный цвет.

На фото выше хорошо виден монтаж конденсатора. По сути, это пара боковых панелей с А-образной рамой с пластиной между ними. Мне пришлось иметь смежные металлические зажимы с общими отверстиями под болты, чтобы вся сборка поместилась внутри коробки. Желтый шнур стягивает стороны, потому что угловые скобки не такие уж и сильные, и я не позаботился добавить способ прикрепления сторон к центральной панели, помимо некоторых функций с выступами.


Заключение

Конечно, проекты не обходятся без сбоев.
Оказывается, я действительно уменьшил высоту конденсаторной батареи. Один маленький металлический язычок на зажиме конденсатора не позволяет крышке коробки полностью закрыться.
Линейный регулятор на пять вольт выдает от 3 до 4 вольт, в зависимости от ориентации звезд. Это была часть сломанного проигрывателя компакт-дисков, так что ничего удивительного.
И, наконец, ручка регулировки напряжения не поворачивается в том же направлении, что и стрелка на вольтметре.Не совсем провал или что-то в этом роде, но нелогичный дизайн пользовательского интерфейса.

Тем не менее, я довольно доволен тем, как все вышло. Проект = готов!

Как сделать настольный блок питания

Настольный блок питания — чрезвычайно удобный комплект для любителей электроники, но он может быть дорогим при покупке на рынке. В этом руководстве я покажу вам, как сделать переменный лабораторный настольный источник питания с ограниченным бюджетом.Это отличный DIY-проект как для начинающих, так и для всех, кто интересуется электроникой.

Основная цель проекта — изготовить стендовый блок питания и узнать, как работает линейный блок питания. Вначале, чтобы объяснить принцип работы линейного источника питания, я взял пример источника питания на базе LM317. Для изготовления окончательного блока питания я купил комплект блока питания в Banggood и собрал его.

Это высококачественный стабилизированный источник напряжения, с помощью которого можно непрерывно регулировать напряжение, а диапазон регулирования составляет 0-30 В.Он даже содержит схему ограничения тока, которая может эффективно контролировать выходной ток от 2 мА до 3 А с возможностью непрерывного регулирования тока, и эта уникальная особенность делает это устройство незаменимым мощным инструментом в лаборатории схем.

Характеристика:

Входное напряжение: 24 В переменного тока

Входной ток: максимум 3А

Выходное напряжение: от 0 до 30 В, плавное регулирование

Выходной ток: 2 мА — 3 А, плавная регулировка

Пульсации выходного напряжения: минимум 0.01%

Полный проект также доступен на Instructables

Необходимые инструменты и детали

Список деталей:

1. Понижающий трансформатор — 24 В, 3 А ( Jaycar )

2. Комплект блока питания DIY ( Banggood / Amazon )

3. Радиатор и вентилятор ( Banggood )

Панельный измеритель 4 вольт-ампер ( Amazon )

5. Ручка потенциометра ( Banggood )

6.Понижающий преобразователь ( Amazon )

7. Порт USB ( Amazon )

8.Binding Post Banana Plug ( Amazon, )

9. Разъем питания IEC3 ( Banggood )

10.Рокер переключатель ( Banggood )

11. Зеленый светодиод ( Amazon )

12. Держатель светодиода ( Banggod )

13. Термоусадочная трубка ( Banggood )

14. Самоклеющиеся резиновые ножки ( Amazon )

15.Нить для 3D-печати PLA ( GearBest )

Используемые инструменты / машины

1. 3D-принтер — Creality CR-10 ( GearBest ) или Creality CR-10 Mini

2. Паяльник ( Amazon )

3. ДСО-РИГОЛ ( Amazon )

4. Клеевой пистолет ( Amazon )

Базовая блок-схема

Прежде чем приступить к процессу изготовления, вы должны знать основные компоненты линейного источника питания.

Основными элементами линейного источника питания являются:

Трансформатор: Трансформатор изменяет напряжение сети переменного тока до желаемого значения. Он используется для понижения напряжения. Это также служит для изоляции источника питания от сетевого входа в целях безопасности.

Выпрямитель: Выходная мощность трансформатора находится в переменном токе, который необходимо преобразовать в постоянный ток. Мостовой выпрямитель преобразует переменный ток в постоянный.

Входной сглаживающий конденсатор / фильтр: Выпрямленное напряжение выпрямителя представляет собой пульсирующее напряжение постоянного тока с очень высоким содержанием пульсаций.Но это не то, что мы хотим, нам нужна форма сигнала постоянного тока без пульсаций. Схема фильтра используется для сглаживания колебаний переменного тока (пульсаций) выпрямленного напряжения. Для этого используются большие емкостные конденсаторы.

Линейный регулятор: Выходное напряжение или ток будут колебаться при изменении входа от сети переменного тока или из-за изменения тока нагрузки на выходе источника питания. Эту проблему можно устранить, применив регулятор напряжения. Он будет поддерживать постоянный выход даже при изменениях на входе или любых других изменениях.

Нагрузка: Прикладная нагрузка

Трансформатор

Входной переменный ток высокого напряжения, поступающий в трансформатор, который обычно понижает переменный ток высокого напряжения от сети до переменного тока низкого напряжения, необходимого для нашего приложения. При проектировании источника питания вторичное напряжение трансформатора выбирается с учетом выходного напряжения источника питания, потерь в диодном мосту и линейного регулятора. Типичная форма сигнала трансформатора 24 В показана выше.Обычно мы допускаем падение напряжения на 2–3 В для конфигурации мостового выпрямителя. Таким образом, вторичное напряжение трансформатора можно рассчитать как показано ниже

.

Пример:

Допустим, мы хотим сделать блок питания с выходным напряжением 30В и 3А.

Перед мостовым выпрямителем напряжение должно быть = 30 + 3 = 33В (пиковое)

Таким образом, среднеквадратичное напряжение = 33 / квадратный корень (2) = 23,33 В

Ближайший трансформатор номинального напряжения, доступный на рынке, составляет 24 В.Итак, наш номинал трансформатора 230В / 24В, 3А.

Примечание: Приведенный выше расчет является приблизительной оценкой покупки трансформатора. Для точного расчета вы учли падение напряжения на диодах , падение напряжения регулятора, пульсации напряжения , а также КПД выпрямителя.

Мостовой выпрямитель

Выпрямительный мост преобразует переменное напряжение или ток в соответствующую величину постоянного тока (DC).На вход выпрямителя подается переменный ток, а на выходе — однонаправленный пульсирующий постоянный ток.

Падение напряжения на диоде общего назначения составляет около 0,7 В, а на диоде Шоттки — 0,4 В. В любой момент два диода выпрямительного моста работают. Но поскольку диод сильно проводит, он может быть выше. Хорошее безопасное значение — вдвое больше стандартного, или 0,7 x 2 = 1,4 В.

Выход постоянного тока после мостового выпрямителя приблизительно равен вторичному напряжению, умноженному на 1.414 минус падение напряжения на двух проводящих диодах.

В = 24 x 1,414 — 2,8 = 31,13 В

Сглаживающий конденсатор / фильтр

Выпрямленное напряжение выпрямителя представляет собой пульсирующее напряжение постоянного тока с очень высокой степенью пульсации. Большая рябь на выходе делает его практически невозможным для использования в каких-либо источниках питания. Следовательно, используется фильтр. Чаще всего используется фильтр с большим конденсатором.

Результирующая форма выходного сигнала после сглаживающего конденсатора показана выше.

Регулятор

Выходное напряжение или ток будут изменяться или колебаться при изменении входного сигнала от сети переменного тока, или из-за изменения тока нагрузки на выходе регулируемого источника питания, или из-за других факторов, таких как изменения температуры. Эту проблему можно устранить, используя микросхему стабилизатора или подходящую схему, состоящую из нескольких компонентов.Регулятор будет поддерживать постоянный выход даже при изменениях на входе или любых других изменениях.

Микросхемы

, такие как 78XX и 79XX, используются для получения фиксированных значений напряжений на выходе. В то время как IC, как LM 317, мы можем регулировать выходное напряжение до необходимого постоянного значения. LM317T — это регулируемый трехконтактный стабилизатор положительного напряжения, способный подавать различные выходные напряжения постоянного тока, кроме источника питания с фиксированным напряжением. В приведенном выше примере схемы используется микросхема регулятора напряжения LM3 17.Выпрямленный выходной сигнал двухполупериодного мостового выпрямителя подается на микросхему регулятора LM317. Изменяя значение потенциометра, используемого в этой схеме, можно легко контролировать выходное напряжение.

До сих пор я объяснил, как работает линейный блок питания. В следующих шагах я объясню сборку настольного источника питания, собрав комплект для самостоятельной сборки.

Как работает комплект блока питания

Работу комплекта можно понять, следуя схематической диаграмме, показанной выше.

Начнем с того, что есть понижающий сетевой трансформатор с вторичной обмоткой на 24 В / 3 А, который подключается через входные точки схемы к контактам 1 и 2. (качество выходного напряжения питания будет равным. прямо пропорционально качеству трансформатора). Переменное напряжение вторичной обмотки трансформатора выпрямляется мостом, образованным четырьмя диодами D1-D4. Постоянное напряжение на выходе моста сглаживается фильтром, образованным накопительным конденсатором C1 и резистором R1.Схема включает в себя некоторые уникальные особенности, которые сильно отличают ее от других источников питания этого класса. Вместо использования механизма переменной обратной связи для управления выходным напряжением в нашей схеме используется усилитель с постоянным усилением для обеспечения опорного напряжения, необходимого для ее стабильной работы. Опорное напряжение генерируется на выходе U1.

Схема работает следующим образом: Диод D8 представляет собой стабилитрон 5,6 В, который здесь работает при токе с нулевым температурным коэффициентом.Напряжение на выходе U1 постепенно увеличивается, пока не загорится диод D8. Когда это происходит, цепь стабилизируется, и на резисторе R5 появляется опорное напряжение стабилитрона (5,6 В). Ток, протекающий через неинвертирующий вход операционного усилителя, незначителен, поэтому один и тот же ток протекает через R5 и R6, а поскольку два резистора имеют одинаковое значение, напряжение на двух из них, подключенных последовательно, будет ровно в два раза. напряжение на каждом. Таким образом, напряжение на выходе операционного усилителя (вывод 6 U1) равно 11.2 В, вдвое больше опорного напряжения стабилитрона. Интегральная схема U2 имеет постоянный коэффициент усиления приблизительно 3 X в соответствии с формулой A = (R11 + R12) / R11 и повышает опорное напряжение 11,2 В примерно до 33 В. Подстроечный резистор RV1 и резистор R10 используются для регулировка пределов выходного напряжения таким образом, чтобы его можно было снизить до 0 В, несмотря на любые отклонения значений других компонентов схемы.

Другой очень важной особенностью схемы является возможность установки максимального выходного тока, который может быть получен от p.s.u., эффективно преобразовывая его из источника постоянного напряжения в источник постоянного тока. Чтобы сделать это возможным, схема определяет падение напряжения на резисторе (R7), который включен последовательно с нагрузкой. За эту функцию схемы отвечает микросхема U3. Инвертирующий вход U3 смещен на 0 В через R21. В то же время неинвертирующий вход той же ИС может быть настроен на любое напряжение с помощью P2.

Предположим, что для данного выхода в несколько вольт P2 установлен так, что на входе IC сохраняется 1 В.Если нагрузка увеличивается, выходное напряжение будет поддерживаться постоянным с помощью секции усилителя напряжения схемы, и наличие R7, включенного последовательно с выходом, будет иметь незначительный эффект из-за его низкого значения и из-за его расположения вне контура обратной связи цепь управления напряжением. Пока нагрузка остается постоянной, а выходное напряжение не изменяется, схема стабильна. Если нагрузка увеличивается так, что падение напряжения на R7 превышает 1 В, IC3 принудительно срабатывает, и схема переводится в режим постоянного тока.Выход U3 соединен с неинвертирующим входом U2 через D9. U2 отвечает за управление напряжением, и поскольку U3 подключен к его входу, последний может эффективно отменять его функцию. Что происходит, так это то, что напряжение на R7 контролируется, и ему не разрешается повышаться выше заданного значения (1 В в нашем примере) за счет уменьшения выходного напряжения схемы.

Фактически это средство поддержания постоянного выходного тока, и оно настолько точное, что можно предварительно установить ограничение тока до 2 мА.Конденсатор C8 предназначен для повышения стабильности цепи. Q3 используется для включения светодиода всякий раз, когда срабатывает ограничитель тока, чтобы обеспечить визуальную индикацию работы ограничителя. Чтобы U2 мог управлять выходным напряжением до 0 В, необходимо обеспечить отрицательную шину питания, и это делается с помощью цепи вокруг C2 и C3. Такое же отрицательное питание также используется для U3. Поскольку U1 работает в фиксированных условиях, он может питаться от нерегулируемой положительной шины питания и земли.

Отрицательная шина питания создается простой схемой накачки напряжения, которая стабилизируется с помощью R3 и D7. Чтобы избежать неконтролируемых ситуаций при отключении, вокруг Q1 построена схема защиты. Как только отрицательная шина питания выходит из строя, Q1 полностью отключает питание выходного каскада. Это фактически приводит к нулевому выходному напряжению, как только отключается переменный ток, защищая цепь и устройства, подключенные к ее выходу. Во время нормальной работы Q1 удерживается выключенным с помощью R14, но когда отрицательная шина питания разрушается, транзистор включается и устанавливает низкий уровень на выходе U2.ИС имеет внутреннюю защиту и не может быть повреждена из-за этого эффективного короткого замыкания ее выхода. Это большое преимущество в экспериментальной работе, когда можно отключить выходную мощность источника питания, не дожидаясь разрядки конденсаторов, а также есть дополнительная защита, поскольку выходная мощность многих стабилизированных источников питания имеет тенденцию мгновенно повышаться при выключении. с плачевными результатами.

Кредит: Этот раздел написан не мной, а взят из лаборатории электроники .com . Вся заслуга принадлежит первоначальному автору.

Определение компонентов в комплекте источника питания

Перед началом сборки комплекта внимательно прочтите руководство по эксплуатации .

В комплект входят все компоненты, смешанные вместе в одной упаковке. Итак, рекомендуется начать работу с идентификации компонентов и разделения их на группы, такие как: транзисторы, операционные усилители, регулятор, потенциометры и разъемы.Это действительно экономит много времени при сборке набора.

Определите резисторы

В комплекте блока питания наибольшее количество используемых компонентов составляют резисторы разного номинала. В комплекте резисторы упакованы связкой и их номиналы не указаны. Поэтому нам нужно вручную измерить значение сопротивления с помощью цифрового мультиметра. Я измерил значения и записал их на небольшой полоске бумаги на ножке резистора.

Пайка компонентов

Практическое правило при пайке компонентов на печатной плате: «Припаивайте компоненты по высоте». Всегда начинайте с компонентов меньшей высоты. Сначала я припаиваю все резисторы, затем диоды, затем керамические конденсаторы, затем транзисторы, затем операционные усилители и так далее. При сгибании ножек мостовых диодов используйте плоскогубцы, чтобы избежать поломки. В комплекте нет DIP Base для операционных усилителей, поэтому я использовал базу из собственного запаса.

Примечание: Не припаивайте 3-миллиметровый светодиод, так как мы собираемся подключить провода от светодиода для установки на лицевую панель.

Пайка силовых транзисторов

Металлическая часть мощного транзистора (2SD1047) и транзистора средней мощности (2SD882) прикреплена к радиатору, что делает его пригодным для устройств, рассеивающих несколько ватт тепла. Радиатор для транзистора 2SD882 входит в комплект.Поэтому для другого транзистора (2SD1047) придется покупать отдельный радиатор. Но хорошо то, что радиатор идеального размера соответствует контуру печатной платы и вместе с охлаждающим вентилятором доступен от того же производителя. Вы можете купить его на Banggood .

Термопаста используется для улучшения теплопередачи между корпусом устройства и радиатором.

Подготовьте потенциометр

Потенциометр может быть размещен непосредственно на печатной плате, а также может быть выровнен на плату через разъем и провода.Потенциометр, помеченный буквой A, является потенциометром ограничения тока, а V — потенциометром напряжения. Потенциометр напряжения может быть заменен многооборотным потенциометром 10K с проволочной обмоткой по вашему желанию, с помощью которого вы можете регулировать более точно.

Поскольку мы хотим установить потенциометр в нашем корпусе, мы должны припаять печатную плату через разъемы JST в комплекте.

Сначала вставьте термоусадочные трубки в 3 провода разъема JST, а затем припаяйте провода к ножкам потенциометра.Затем накройте паяльное соединение термоусадочной трубкой и приложите тепло со всех сторон, чтобы завершить последний штрих. Для лучшего понимания вы можете увидеть картинку выше.

Схема подключения входной розетки

Я использовал разъем IEC 3 Pin 320 C14 для входа питания. Он имеет встроенную розетку, предохранитель для защиты и выключатель. Схема подключения показана на изображении выше. Красный и синий провод на схеме подключен к первичной обмотке трансформатора.Заземление я оставил (зеленый провод), если у вас металлический корпус, можно подключить.

Проводка двух дисплеев вольт-амперметра

У моего дисплея вольт-амперметра были толстые черный, красный и синий провода. Тонкие — красный и черный — для питания самого чипа. Схема подключения следующая:

● Черная линия (тонкая): свободный или отрицательный модуль

● Redline (тонкий): плюс питания

● Черная линия (толстая): общее измерение (GND)

● Красная линия (толстая): положительный вход напряжения измерительной клеммы

● Синяя линия (толстая): токовый вход +

Для получения более подробной информации см. Электрические схемы

Создание цепи USB

Еще один дополнительный разъем, который вы можете добавить, — это розетка USB.Это позволит вам запустить любое устройство с питанием от USB-порта. Выходное напряжение USB составляет 5 В, которое можно понизить до 24 В постоянного тока. Сначала отрегулируйте подстроечный резистор в понижающем преобразователе, чтобы установить выходное напряжение на 5 В. Затем припаял входную клемму понижающего преобразователя к выходу линейного регулятора 24 В или клемме для подключения вентилятора. Выход модуля понижающего преобразователя подключен к USB-порту.

Полная электрическая схема

Подключение довольно простое.Я добавил в схему дополнительный вольт-амперметр и схему USB.

1. Входная розетка питания: подключите провода, как описано в предыдущем шаге.

2. Выходные провода от входной розетки питания подключены к первичной стороне трансформатора (220 В).

3. Вторичная сторона (24 В) подключена к входной клемме блока питания.

4. Вольт-амперметр: провода от выходной винтовой клеммы подключаются к вольт-амперметру, как объяснялось ранее.

5.Штыревой вывод подключается к выходу печатной платы источника питания с помощью кулисного переключателя, как показано на приведенной выше схеме подключения.

6. Соединение USB: питание постоянного тока после диодного моста отключается для подачи питания на USB через модуль понижающего преобразователя.

Изготовление корпуса

Корпус разработан на основе дизайна Thingiverse «The Ultimate Box Maker» . Я использовал Customizer , чтобы получить точный размер корпуса в соответствии с моими требованиями.Сначала я измеряю размер печатной платы и трансформатора, а затем окончательно определяю размер корпуса (200 x 140 x 80).

Я разработал переднюю и заднюю панели отдельно в Autodesk Fusion 360. После проектирования я распечатал все компоненты (верхнюю оболочку, нижнюю оболочку, переднюю панель и заднюю панель) отдельно.

Я использовал свой 3D-принтер Creality CR-10 для печати всех деталей. Я напечатал с высотой слоя 0,3 мм и скоростью 50 мм / с. Качество печати действительно отличное.

.Файлы stl для вложения прилагаются ниже.

Установите все компоненты

Вставьте компоненты в прорези на передней и задней панели, как показано на рисунке.

Установите плату PCB, прикрутив винты за четыре угла.

Поместите трансформатор на основание, предусмотренное на корпусе, а затем установите его.

Установите модуль понижающего преобразователя на нижнюю часть корпуса с помощью горячего клея.

Проложите все провода правильно.

Затем поместите верхнюю оболочку и закрепите гайками с двух сторон.

Предупреждение

Когда все внешние соединения выполнены, очень внимательно осмотрите плату и очистите ее от остатков паяльного флюса. Убедитесь, что нет мостов, которые могут закоротить соседние дорожки, и, если все в порядке, соедините вход цепи с вторичной обмоткой подходящего сетевого трансформатора.Подключите вольтметр к выходу схемы и первичной обмотке трансформатора к сети.

Примечание: Не прикасайтесь к каким-либо частям цепи, пока она находится под напряжением.

Испытания Стендовый источник питания

Я рекомендую проверить блок питания перед закрытием корпуса. Если что-то пошло не так, вы можете легко это исправить. По завершении подключите кабель питания, включите источник питания с помощью переключателя на задней панели источника, и светодиод должен включиться вместе с вентилятором.Теперь поверните ручку напряжения по часовой стрелке, вы заметите постепенное увеличение значения напряжения на дисплее. Чтобы увидеть текущее значение, необходимо подключить нагрузку к клеммам порта. Если все пойдет идеально, то поздравляю !!! Вы сделали свой стендовый блок питания.

Вы можете добавить больше функций, а также изменить комплект, чтобы получить желаемый результат в соответствии с вашими требованиями. Взгляните на следующую ссылку, по которой идет много дискуссий по поводу модификаций этого блока питания.

Модификация: https://www.eevblog.com/forum/beginners/bangood-ps…

Надеюсь, вам понравилось, и вы узнали, как сделать линейный блок питания.

Спасибо!

28 Действительно умная мебель-трансформер (с изображениями)

Многофункциональная мебель может трансформироваться из одного предмета в другой. Это отличный способ сэкономить место. В одном предмете мебели можно спрятать несколько функций.

Вот одни из самых лучших и самых умных предметов мебели-трансформеров, с которыми мы сталкивались за последнее десятилетие .

Давайте начнем с самых крутых диванов, которые могут использоваться в разных целях.

Многофункциональный диван Мебель

Есть несколько хитроумных дизайнов, в которых диван сочетается с двухъярусной кроватью. Они включают в себя одни из самых прекрасных разработок, которые когда-либо делались, когда дело доходит до дизайна мебели.

Это итальянский дизайн.

Диван и стол в одном

Этот предмет мебели не совсем трансформируется, но он очень многофункционален.

Caramella — это комбинированный диван и стол в одном. У вас есть хороший стол для чтения, учебы, письма, рисования и т. Д., А на передней части стола есть диван.

Просто и элегантно. Мне нравится, как столешница и диван сделаны из одного куска дерева. Это просто красиво и имеет смысл для комнаты, где вы хотите разместить диван в центре комнаты. Это отлично подходит для просмотра телевизора.

Раскладной диван двухъярусная кровать

Вот еще один вариант двухъярусного дивана-кровати.Он немного проще по конструкции и, вероятно, более долговечен.

Он не скручивается так сильно, как желтая модель выше, но делает то же самое. Довольно умно, и это также показывает, что не обязательно быть сложным, чтобы быть умным!

Модель, представленная ниже, действительно продается в Интернете, и вы можете увидеть ссылку на нее под картинкой.

Этот двухъярусный диван-кровать продается здесь с бесплатной доставкой.

Эти раскладывающиеся диваны обычно не предназначены для повседневного использования.Они задуманы как гостевые кровати, и какой отличный способ спрятать две гостевые кровати внутри дивана!

Диван с несколькими сиденьями

Диван-кровать — еще одна действительно крутая кровать, которая может принимать различные формы и использоваться для разных целей.

Это диван, состоящий из нескольких частей, которые можно расположить разными способами для создания новых способов сидения.

Вы просто снимаете детали и располагаете их по-другому, чтобы превратить этот гениальный предмет мебели в кровать, диван, двуспальный диван и т. Д.Возможности безграничны.

Многофункциональные обеденные столы

Мы также находим несколько действительно умных столов, которые могут трансформироваться из одного предмета мебели в другой.

Здесь мы говорим не только о раздвижных обеденных столах, мы говорим о консольных столах, которые можно мгновенно превратить в обеденный стол на 12 человек!

Экстремальный раздвижной стол

Эта первая таблица называется таблицей Голиафа. Это очень дорого, поэтому несколько других производителей начали производить более дешевые варианты того же базового дизайна.

Это привело к снижению цены примерно до 1000 долларов, что на самом деле является очень хорошей ценой! Мы создали нашу собственную версию этой чрезвычайно расширяющейся таблицы, и это было нелегко!

Стол, прячущийся внутри стены Art

Вот еще один действительно крутой обеденный стол, который спускается из стены. Этот стол такой умный. Мне нравится, как он полностью прячется на стене, пока вам не понадобится его использовать. Зеркало — отличная маскировка под такой размер обеденного стола.

Если вы поместите одного человека в конце стола, он поместится на пять человек.

Это решение, которое вы легко можете построить самостоятельно, потому что для этого потребуется всего несколько петель и несколько деревянных элементов. Конструкция настолько проста, что она не требует пояснений из картинок ниже.

Настенное зеркало скрывает обеденный стол

Мы также нашли еще один вариант этого стола. Он даже добавил еще одну функцию к предмету мебели, поскольку он выполняет функции зеркала и обеденного стола.

Обычно зеркало ставится в коридоре, поэтому в однокомнатной квартире его нужно разместить в столовой (так как у вас всего одна комната!).Так что это действительно отличный предмет мебели для квартиры-студии.

Зайдите в эту статью, если хотите увидеть доступных по цене складных столов.

Обеденный стол, спрятанный внутри кухонной стойки

За этой кухонной стойкой скрывается обеденный стол под стойкой.

Вы можете перевернуть его, чтобы в нем могли разместиться до 8 человек. Отличный способ спрятать обеденный стол в течение дня, особенно если кухня — это ваше основное жилое пространство.

Это может позволить вам разместить большую кухню на небольшом пространстве, так как вы можете полностью избавиться от обеденного стола!

Скамья круглая с откидными сиденьями

Эта круглая скамейка гениальна. В нем можно откинуть часть столешницы, чтобы разместить 8 человек!

Еще одна интересная особенность этого стола для пикника заключается в том, что вы можете получить к нему доступ с помощью инвалидной коляски, если вы просто держите столешницу в верхнем положении для одной из зон отдыха.Это делает его доступным для пожилых людей и людей с ограниченными возможностями.

Он разработан Дирком Винанцем.

Журнальный столик превращается в обеденный стол

Это действительно классная мебель, которую можно поднять и вытащить, чтобы разместить 6-8 человек!

Сначала вы поднимаете его с помощью поршневого механизма (он довольно тяжелый!), А затем вы можете раздвинуть столешницу, состоящую из двух частей. Это покажет набор листовок, которые спрятаны внутри дизайна.Затем вы кладете эти листовки в центр стола, и теперь у вас есть места для 8 человек!

Вы можете найти здесь за 1,695 $, помимо некоторых других крутых столов.

Если вы хотите увидеть больше компактных столов, у нас есть полезная статья со всеми самыми крутыми обеденными столами для небольших помещений.

Кровати и спальная мебель

Кровать и стол в одном

Эта кровать отлично подходит для квартиры-студии или небольшой квартиры. Если вы живете один и вам просто нужно ночлег, вы можете избавиться от кровати с помощью этого раствора.

Матрас закреплен на задней части этой столешницы, и вы можете перевернуть его, когда захотите спать.

Это, вероятно, не то, что вы просто создаете дома, но если у вас есть навыки, это действительно крутой проект. Только помните, что вам нужно убирать со стола все в течение дня. Кажется, что для этих предметов есть место в конце мебели.

Сделай сам Кровать Мерфи с диваном и местом для хранения

Это наша кровать здесь, в офисе, где я пишу этот пост в блоге.

Я построил эту кровать вместе с Марией. Она разработала его 7 лет назад, и вы можете узнать больше об этом в этом блоге о кроватях Мерфи своими руками.

Вот первое изображение кровати в сложенном виде. Мы поставили низкую кушетку перед кроватью, и Мария нарисовала снежный пейзаж, который висит на спинке кровати.

Здесь мы сложили кровать над кушеткой, и диван-столик тоже остается на месте (он ниже обычных диванных столов).

За кроватью у нас есть встроенное хранилище для сезонной одежды, лыжного снаряжения, дорожных сумок и многого другого.

Японский диван-кровать

Следующий диван-кровать — японского дизайна, который мы нашли некоторое время назад. Он существует уже несколько лет, но так и не попал в Штаты, что очень жаль. Потому что этот диван очень умный.

Его можно использовать как диван, кровать или что-то среднее, когда вы хотите читать или смотреть телевизор.

Довольно низкий диван, наверное, поэтому он пользуется успехом в Японии, а не в Штатах.

Мне нравится, насколько он прост, элегантен и очень удобен. Думаю, это действительно хорошая гостевая кровать, когда у вас спят друзья.

Кровать Мерфи с передним столом

Нам нравится кровать Мерфи, и мы нашли несколько действительно классных моделей, в которых скрывается все, от стеллажей до обеденных столов и столов.

Вот одни из самых умных кроватей-трансформеров для небольших помещений.

Вот Мария опускает кровать Мерфи с установленным впереди обеденным столом. Мы нашли этот классный предмет мебели за пределами Лондона пару лет назад.

Когда кровать сложена, получается красивый обеденный стол на 4-5 человек. А когда вы его сложите, вы получите красивую полноразмерную кровать с простынями и подушками.

Следующая кровать Мерфи еще более многофункциональна.

Кровать Мерфи с книжной полкой спереди

Он добавляет этому слову совершенно новый уровень, поскольку он может поворачиваться на 180 °, открывая кровать за полной книжной полкой.

Все остается на месте, когда вы переворачиваете стол и переворачиваете его. В считанные секунды у вас будет хорошая кровать размера «queen-size», готовая для вас!

Эта удивительная кровать продается в этом магазине.

Комод

Комод-кровать позволяет складывать поролоновый матрас и мгновенно создавать спальную зону.

Это комод и кровать одновременно. Вы можете хранить некоторые декоративные предметы, например, вазу, на верхней части сундука, чтобы никто не догадался, что в ней находится гостевая кровать!

Это даже более компактно, чем кровать Мерфи, потому что матрас складывается в три слоя. Так что, если у вас есть пространство с низким потолком, это действительно хороший вариант.

Мы нашли в этом магазине самые дешевые модели.

Стулья-трансформеры

У нас также есть для вас пара стульев.

Кресло Extreme Retractable

Первая конструкция изготовлена ​​из перерабатываемого картона. Конструкция довольно умная и делает ее очень прочной, даже несмотря на то, что она сделана из картона.

Здесь вы видите стул в полностью сложенном виде. Затем мы начинаем тянуть за один конец, и он расширяется и вмещает до 12 человек подряд! Это стул и (очень длинная) скамья одновременно.

Мы слышали от торгового посредника, что это больше радует глаз, чем практично.Картон не сохранит ту форму, которую вы создадите, когда вытащите стул. Он будет втягиваться, пока вы не воспользуетесь им в течение многих месяцев.

Так что вам следует дважды подумать, прежде чем вкладывать деньги в этот предмет мебели.

Стул Многофункциональный как лестница

Это умный японский дизайн.

Этот стул можно наклонить и превратить в трехступенчатую лестницу.

Это отличный стул для кухни, когда нужно дотянуться до верхних полок.Это простой и красивый дизайн, который заставляет задуматься, почему мы не скрываем множество функций во всей нашей повседневной мебели.

Мы нашли это здесь, на Amazon.

Это одно из наиболее доступных решений в этой статье. К сожалению, слишком многие из этих великолепных дизайнов либо являются прототипами, которые так и не попали в производственную линию, либо стоят очень дорого.

Стоимость производства возрастает, когда продукт не продается в больших количествах, а многие дизайны также довольно продвинуты.Так что они не дешевы и не просты в изготовлении.

Диван и стул в одном

Петли установлены в центре конструкции. Вы можете перевернуть его и повернуть каждую часть на 90 градусов, чтобы превратить его в диван!

По моему скромному мнению, он намного элегантнее как диван, чем как стул, но, тем не менее, он выглядит как очень удобный стул!

Мне очень нравится дизайн части дивана, и я думаю, что он выглядит действительно футуристично и круто.Особенно, если он может быть другого цвета, кроме желтого.

Пуфик с креслами на 5 человек

Эта следующая деталь на самом деле вмещает до 6 человек, спрятанных внутри оттоманки.

Вы снимаете крышку квадратного пуфика и можете вынуть изнутри пять небольших предметов мебели.

Его легко хранить везде, поскольку он не занимает больше места, чем небольшой пуфик. И это на самом деле довольно стильно. Вы можете получить его в нескольких цветах.Лично мне очень нравится красный дизайн, но все цвета прекрасны, и это отличный вариант для небольшого дома или очень крошечного дома.

Другая классная многофункциональная мебель

Вот и все остальное, не подходящее ни под одну категорию. Странные и нестандартные идеи, которые нам просто нужно было включить.

Окно выскакивает из подоконника

Это окно можно раскладывать, чтобы вы могли сидеть и наслаждаться видом на город.

Вам понадобится немного смелости, чтобы откинуться к окну и использовать его как стул.Но если вы смелы, я уверен, это было бы отличное место, чтобы насладиться утренним кофе!

Это идея прототипа, на которую мы наткнулись пару лет назад (не могу вспомнить где), и кажется, что это отличный способ впустить свет.

Гладильная доска с зеркалом

Эта гладильная доска покажет вам, как она будет выглядеть, когда вы закончите гладить. Так здорово.

Мне нравится, насколько это просто. Это заставляет задуматься, почему у вас нет этой функции со ВСЕМИ гладильными досками, потому что это не кажется дорогостоящим или сложным для встраивания в конструкцию.

Вы просто переверните зеркало, когда закончите.

Многофункциональная мебель своими руками

Мы также рассмотрим некоторые идеи, которые вы можете привезти домой и реализовать в собственной квартире.

Как я упоминал ранее, большинство лучших идей — это просто прототипы, или они слишком дороги, чтобы их можно было купить с обычным бюджетом. Итак, вот несколько интересных идей, которые вы можете воплотить в жизнь!

Настенный складной стол / полка

Это вещь, которую вы можете купить здесь за 174 доллара, включая доставку.Но конструкция очень простая и легко может быть построена в домашних условиях.

В основном это просто стеллаж и столешница. Затем вы устанавливаете столешницу с петлями внизу и запорным механизмом вверху.

Обеденный стол своими руками трансформируется в консольный

Этот обеденный стол — гениальный. Мы нашли его в крошечном домике, который снимали во Флориде.

Стол выполняет двойную функцию как длинный консольный стол, который вставляется под стеллаж на стене.Когда пришло время поесть, вы достаете стол и складываете две части на 180 градусов, чтобы они вместе образовали квадратный обеденный стол.

Просто, практично, и все, что вы можете построить дома!

Самодельная выдвижная кровать под фальшполом

Это, наверное, мое любимое решение для квартир-студий.

Когда вам нужно уместить все функции квартиры в одной комнате, вам действительно нужно думать нестандартно.Вот где действительно пригодится многофункциональная мебель.

Эта система кроватей настолько гениальна. Владелец этого помещения немного приподнял пол, чтобы кровать размера «queen-size» могла скользить под полом и спрятаться в течение дня. Таким образом, вы можете использовать пространство на полу для других занятий в течение дня, сохранив при этом достаточную высоту потолка.

У нас есть статья со всеми лучшими решениями для раздвижных кроватей под фальшполом.

Многофункциональная мебель «сделай сам»

Это еще один умный способ спрятать кровать и стул в одном предмете мебели.На самом деле он имеет четыре цели:

  1. Стол
  2. Стул
  3. Шезлонг
  4. Кровать

Дизайн прост и подходит большинству людей.

Возможно, это не самый изящный дизайн, но это отличный диван-столик, если вам время от времени требуется дополнительная гостевая кровать или удобный стул.

Диван с двумя гостевыми кроватями, сложенный в ряд

Вот аналогичный вариант.

Это две гостевые кровати, которые можно поставить друг на друга, чтобы превратить этот предмет мебели в довольно стильный диван.

Может потребоваться дополнительная работа, но похоже, что это можно сделать. Дизайн разработан немецким дизайнером мебели Хертелем Клархофером.

Эта статья была полезной?

Вы нашли неверную информацию или чего-то не хватало?

Мы будем рады услышать ваши мысли! (PS: читаем ВСЕ отзывы)

Как построить 1.Катушка Тесла на 35 миллионов вольт

Я построил катушку Тесла на 1,35 миллиона вольт у себя на заднем дворе, не убив себя.

Примечание автора: это очень устаревшая статья, написанная в средней школе.

Катушка Тесла, изобретенная гениальным ученым Никой Тесла (1856-1943), представляет собой высоковольтный высокочастотный генератор энергии. Tesla разработала его для беспроводной передачи электроэнергии, но из-за его низкой эффективности сейчас они просто выглядят круто.

С помощью этого устройства Тесла мог генерировать напряжения такой величины, что они вылетали из устройства, как молнии! Зрелище извивающихся электрических струй, прыгающих по воздуху, просто захватывает. Сегодня катушки Тесла строятся любителями по всему миру только по одной причине — острые ощущения от создания собственной молнии!

Катушки Тесла

также были популяризированы в 90-х годах популярной видеоигрой Red Alert. В игре катушки Тесла использовались Советским Союзом в качестве оружия для создания чрезвычайно высоких и смертельных напряжений.

Следуй за мной

Следи за моими последними приключениями

Материалы

Много конденсаторов Алюминиевый воздуховод
Трансформатор неоновых вывесок Медная труба
Медные провода высокого напряжения Трубки для аквариума
Листы акрила Гибкие медные трубки
Алюминиевый U-образный профиль много болтов / гаек / наконечников для проводов и т. Д.
Набор резисторов Изолента
Пироги Лента из алюминиевой фольги
Трубки ПВХ Заглушки из ПВХ
Полиуретановый лак AWG24 Провод
дрель Набор для пайки
Молоток Стержни с резьбой
Металлические детали L-образной формы Правители
Полиэтилен высокой плотности
(разделочная доска)
Вентилятор охлаждения
Пила Патрон предохранителя
Деревянные блоки Аэрозольная краска
Деревянные доски Слишком много свободного времени
Мотивационные плакаты Деньги
Семейное положение

Строительство

Следует отметить, что конструкция катушки Тесла является сложной и трудоемкой.Это дорого, отнимает много времени, опасно и требует огромной мотивации. Здесь необходимы технические навыки, и необходимы хорошие знания физики и математики. Лучше всего разбить конструкцию на отдельные компоненты.

Блок питания / трансформатор

Пожалуй, самый важный компонент катушки Тесла — это блок питания, и его, вероятно, труднее всего достать. Характеристики источника питания влияют на все остальные компоненты и общий размер катушки Тесла.

Источник питания в основном преобразует напряжение сети (240 В) в чрезвычайно высокие напряжения, необходимые для катушки Тесла.

Обычно любители ищут трансформаторы нескольких типов.

Трансформаторы с неоновыми вывесками (NST), вероятно, являются самыми популярными. Их можно приобрести в магазинах с неоновой вывеской. Стоимость может составлять от 30 до 100 долларов в зависимости от состояния и рейтинга. Обычно они находятся в диапазоне от 6000 В до 15000 В, с током около 30 мА. Существует 2 типа трансформаторов для неоновых вывесок: один с железным сердечником и работает на частоте 50 Гц, а другой — это новый, меньший по размеру, с переключаемым режимом, который работает на частоте 20 кГц и намного легче.Тяжелые с железным сердечником обычно работают лучше.

Конечным трансформатором будет Pole Pig. Они используются вашими местными правительственными учреждениями для подачи энергии в город. Их можно найти высоко на столбах, по которым подается электричество. Они весят около 200 кг, поэтому, если вы собираетесь украсть их, приготовьтесь с краном или чем-то еще. Кроме того, вы можете иметь с собой электрика, когда вы запускаете катушку Тесла дома, так как ваши автоматические выключатели легко сработают из-за большого тока, который требуется этим парням.В принципе, не беспокойтесь.

Я позвонил в магазин неоновых вывесок, и они действительно продали старые / старые NST. Я посетил их и купил один за 45 сингапурских долларов. Если вы не знаете, как им управлять, лучше попросите магазин продемонстрировать. Они обманывают мелкие; Они весят довольно тяжело, от 8 до 20 кг, и у меня болели руки после того, как я несли его домой в общественном транспорте.

Во-первых, некоторые детали моего трансформатора, а также спецификации, которым должна соответствовать моя катушка Тесла.

My NST выдает 15 кВ и 30 мА.

Более подробно…

Используя эту формулу, я выяснил, что моя катушка Тесла может достигать длины искры до 91,64 см. Теперь он не может приблизиться к этому значению, но он просто дает надежную оценку пространства, которое мне нужно для проведения тестов.

Конденсаторная батарея

Каждая катушка тесла должна иметь конденсаторную батарею. Это сохраняет мощность, необходимую для разряда катушки Тесла.Можно построить три типа конденсаторных батарей, в том числе полностью самодельный, состоящий из пивных бутылок и прочего. Но самый простой метод — это конструкция с несколькими мини-конденсаторами (MMC). Для MMC необходимо учитывать множество факторов.

Во-первых, вы должны знать пиковое напряжение, с которым должна справиться конденсаторная батарея.

В то время как мой трансформатор выдает 15000 В, напряжение может достигать пика до 21 213 В!

Затем нужно выбрать тип конденсатора.

Я выбрал полипропиленовый конденсатор на 1500 В постоянного тока, 0,047 мкФ, потому что он обеспечивает наилучшее соотношение цены и качества, т. Е. лучший мкФ за доллар.

Теперь, поскольку моя MMC должна хранить как минимум 21213 В, я решил, что напряжения должны быть разделены конденсаторами, когда они включены последовательно. Я планирую расположить 15 таких конденсаторов последовательно, что в сумме составит 22500 В, с которыми он может справиться.

Используя приведенную выше формулу, я вычислил, что моему трансформатору требуется батарея конденсаторов 0.0064 мкФ. Однако это всего лишь значение резонансной шапки. Чтобы быть в большей безопасности, нам нужно значение LTR (больше, чем резонанс). Это значение зависит от того, используете ли вы статический разрядник или SRSG (синхронный вращающийся разрядник), о котором я подробнее расскажу позже. Я буду использовать статический зазор, поэтому значение LTR составляет 0,0095 мкФ.

Расчетная общая емкость 1 «струны» из 15 конденсаторов — это просто номинальная емкость каждой шапки (т. Е. 0,045 мкФ), деленная на количество насадок в струне (т. Е.15), поэтому каждая моя струна имеет 0,00313 мкФ. Для производства 0,0095 мкФ мне понадобится примерно 3 струны.

Итак, это 3 струны по 15 заглавных букв, что в сумме дает 45 заглавных букв.

К каждой крышке также должен быть прикреплен резистор. Спускные резисторы используются для безопасного разряда каждого конденсатора, чтобы обеспечить безопасное обращение при настройке и транспортировке катушки. Я выбрал резистор 10 МОм 0,5 Вт 3500 В постоянного тока.

Общий дизайн моей конденсаторной батареи выглядит следующим образом:

После того, как я закончил сборку конденсаторной батареи, делая снимки по пути, по какой-то причине изображения конструкции конденсаторной батареи пропали, возможно, были удалены / отформатированы, и моя программа для восстановления данных не смогла их вернуть.

Итак, я не могу показать фотографии того, как я делал батарею конденсаторов, но я постараюсь изо всех сил описать это словами.

Хорошо, я нарисовал схему конденсаторов на бумаге формата А4. Затем я прикинул размер банка, купив 3 акрила такого размера.

Один кусок акрила будет использоваться для крепления конденсаторов. На концах конденсатора просверливались отверстия. Контакты конденсаторов проходили через эти отверстия, чтобы надежно прикрепить их к акрилу.

Мои навыки пайки были ужасными, поэтому мне было трудно спаять точки контакта вместе, чтобы сформировать цепочки конденсаторов.

Затем к каждому конденсатору были добавлены резисторы. И снова, с пайкой, работа была сделана довольно плохо.

Наконец, я просверлил отверстия в 4 углах трех частей акрила. Они будут использоваться для сквозной установки болтов и гаек.

Остальные 2 части акрила предназначены для покрытия конденсаторов из соображений безопасности.Одна покрывает заднюю часть со всеми точками контакта и пайкой, а другая часть закрывает переднюю часть, защищая меня от конденсаторов, а их от меня.

Конденсаторная батарея находится в той части цепи катушки Тесла, где как напряжение, так и ток высокие. Требуется толстый хорошо изолированный медный провод.

Я отмерил необходимую длину конденсаторной батареи. Голый медный сердечник был обнажен в различных точках окончания цепочек конденсаторов. Конечная точка контакта была прикреплена с помощью проволочного наконечника.

Моя паяльная работа выглядит так, как будто ее выполнил пятилетний ребенок.

И наконец заклейка всей голой проводки. Готово! Вид сверху, обнаруживающие конденсаторы.

Общая стоимость конденсаторной батареи более 100 долларов США. Но это намного дешевле, чем покупать промышленный импульсный конденсатор.

Примерно через неделю я решил испытать недостроенную катушку Тесла. Получилось ужасно.

Зигзагообразная компоновка была глупым решением, поскольку ток предпочитал пробиваться через диэлектрический воздух, чем проходить через конденсаторы.

Между двумя соседними точками конденсаторной батареи возникла дуга, во многом благодаря ужасной конструкции Yours Truly. Я мог добавить изоляционный слой между всей цепочкой крышек, но расстояние было настолько маленьким, что я не мог найти подходящий материал.

И вот я решил все это перестроить. Это было последнее, о чем я думал, когда думал о вариантах, но, похоже, у меня не было выбора.

Я потратил час или два на распайку всех конденсаторов и резисторов, и мой отец купил мне новые кусочки акрила.На этот раз он будет не зигзагообразным, а просто из трех прямых цепочек заглавных букв.

На бурение потребовалось время, но, как я делал раньше, это было немного проще и быстрее…

Затем я вставил колпачки, спаял их вместе.

И, конечно, добавление резисторов…

Соединения на концах выполняются припаиванием толстого провода к 3 точкам контакта.

Электропроводка

Обычно для катушек Тесла требуются толстые хорошо изолированные медные провода из-за большого количества проходящего через них тока и напряжения.Количество обработанной меди в проводе делает его очень дорогим. Я попросил один диаметром 6-8 мм, 7 м, и парень дал мне диаметр 7,2 мм и назвал 47 долларов. Я не мог позволить себе столько платить только за проводку, поэтому попросил другую, меньшего размера. Это примерно 3-4 мм, не совсем то, что я хотел, но вдвое дешевле. Так что 20 долларов + за толстую проводку.

Итак, когда я сделал еще один тестовый прогон, это произошло:

Нет искр на разрядном выводе, но вместо этого на первичной обмотке!

Как видно из рисунка выше, дуга на самом деле возникает в проводе.Да, 20000 Вольт просто проскочили прямо через изоляцию провода. Я думал, что он на самом деле довольно толстый, но нет, мне следовало купить высоковольтные провода (высоковольтные), но это довольно дорого.

Итак, чтобы решить эту проблему, я купил несколько трубок для аквариума, чтобы протянуть их через провода в качестве дополнительной изоляции. Все провода теперь изолированы трубками для аквариума.

Разгрузочный терминал

В верхней части катушки Тесла находится разрядный терминал, что и делает он.Один, как следует из названия, должен действовать как выходной терминал для стримерных разрядов, а другой — как емкостная нагрузка для вторичной катушки.

Может быть двух форм: тороид или сфера. Я не знаю разницы, плюсов и минусов между ними, но понятия не имею, как сделать большую металлическую сферу. Поэтому выбрана тороидальная конструкция.

Коммерческий алюминиевый тороид будет стоить несколько сотен, если не тысяч долларов. Самодельный стоит около 40 долларов.

Вот как я делаю свой тороид.

3 шт. Воздуховоды алюминиевые, досталось мне 3м. Довольно дорого — 30 долларов +. Затем алюминиевая лента. Это около 10 долларов. И, наконец, блюда для пирогов, очень дешевые.

Просверлите пару отверстий в центре и по краям форм для пирога, а затем затяните их вместе болтами и гайками.

Отмерьте алюминиевый воздуховод необходимой длины и вырежьте его. Я использовал алюминиевую ленту, чтобы скрепить концы воздуховода, плотно прилегая к формам для пирога.

Сглаживал внешний вид тороида, добавляя ленты от алюминиевого воздуховода к формам для пирога.

Вторичная обмотка

Вторичная обмотка — это чертовски круто.

Он отвечает за генерирование необходимого очень высокого напряжения, а его конструкция чрезвычайно утомительна.

Во-первых, требуется форма катушки. Провода, намотанные примерно на тысячу витков, полностью охватывают форму катушки, которая должна быть из изоляционного материала.О металлических трубах вообще не может быть и речи по понятным причинам. Вода убивает производительность, поэтому также избегайте картона. Подойдет большинство пластиковых материалов. Обычно используются трубы из ПВХ, потому что их легко найти. Некоторые моталки Tesla пытались и преуспели в том, чтобы намотать проводку вокруг формы катушки и полностью удалить ее, но на данный момент это выходит за рамки моих возможностей.

Черный ПВХ следует избегать, потому что он содержит углерод, серый работает, но белый — лучше всего.

Я купил 3-дюймовую трубу из ПВХ, 2 фута.При покупке формы катушки важно выбрать правильную длину, так как она сильно повлияет на высоту катушки. Слишком высокий, слишком громоздкий; Слишком короткая катушка Тесла способна поразить сама себя. Здесь играет роль соотношение диаметра к высоте. У меня была ошибка в расчетах, поэтому получилось странное соотношение 1: 6,67. Думаю, для моей катушки это плохо, учитывая, что рекомендуется соотношение от 1: 3 до 1: 6.

Перед тем, как начать, желательно покрыть форму змеевика полиуретановым лаком.

Был нанесен слой или два, и после того, как он высох, я сразу приступил к намотке проводов.

Несколько замечаний. Мы должны стремиться к диапазону от 800 до 1200 оборотов, любое большее или меньшее значение, похоже, снижает выход (либо из-за повышенного сопротивления, либо из-за низкой индуктивности). Я нацелился на 1000 ходов.

Я купил 0,5 кг провода 0,5 мм (AWG 24) (довольно дорого, от 30 долларов США). 1000 оборотов должны дать 20 дюймов.

Ранение утомительно. Я ищу слово со значением, аналогичным «утомительным», но с большей степенью страдания.Но пока подойдет утомительное занятие. Чтобы дать вам некоторое представление, вот процесс:

Для начала я нашел валяющуюся вешалку для полотенец. Ладно, не совсем «валяется», но взял это от мамы.

Разорвав его и реконструировав, я получил эту маленькую новаторскую штуку.

Намотка была невероятно утомительной, поскольку я прибегал к этому.

Я потратил 5-6 часов на намотку и намотку. Для развлечения я сделал это перед компьютером, пока смотрел все оставшиеся серии CSI и Lost, которые у меня остались.

Началось в 17:00, а около 23:00 было так:

Я подсчитал и решил, что повредил около 240 м медной проводки. О, боль!

На самом деле я начал очень хорошо, с хорошими и плотными обмотками. Я потерял терпение на полпути, и оттуда все стало неряшливо. Надеюсь, это не сильно повлияет на работу катушки.

Я еще не доработал дизайн того, как вторичная катушка будет прикреплена к тороиду, но это должно выглядеть так.

Как я упоминал ранее, я обнаружил, что количество витков на моей вторичной катушке было слишком большим, почти 1000 витков. Это дает слишком высокое отношение диаметра формы к длине катушки, равное 6,67. Рекомендуемое максимальное соотношение — 6, что я намного выше. Я решил потратить некоторое время на раскручивание витков, чтобы получить длину катушки 18 дюймов из 20 дюймов.

Завершение вторичной катушки осуществляется путем прикрепления ее к алюминиевой ленте и использования перфоратора для подключения к концу заземляющего наконечника.

Штанга заземления

Заземляющий стержень, даже если он звучит незначительно, играет важную роль. Большинство компонентов необходимо заземлить не только из соображений безопасности, но и для их работы. Я решил использовать один заземляющий стержень со множеством подключений к нему, так как я не хотел, чтобы слишком много стержней врезались в землю.

Я начал с толстого медного провода и 1-дюймовой медной трубы длиной в фут.

Я просто просверлил медную трубку, вставил болт и гайку и прикрепил медный провод с проволочным наконечником на конце.

Стержень заземления должен быть забит в землю надежно и глубоко.

Искровой разрядник

Искровой разрядник действует как выключатель питания для первичного контура бака. Он использует воздух для проведения электричества между электродами и при этом выделяет много тепла.

Звучит достаточно просто, но Spark Gap — единственный компонент, на который я тратил больше всего времени. Около 20 часов легко. Существует множество проектов Spark Gaps, и было довольно сложно выбрать один из них.

Существует два основных типа искровых промежутков. Статический, не связанный с движением электродов, отсюда и название. И экзотический тип, в котором электроды вращаются для повышения производительности. Схема вращающегося искрового промежутка была слишком сложной, поэтому я остановился на статическом искровом промежутке.

Конструкция статического искрового промежутка может отличаться от простого, например:

Однако зазор обычно делится на множество более мелких зазоров, соединенных последовательно.Это сделано по двум причинам; 1) Чем больше у вас зазоров, тем с большей мощностью он может справиться; 2) Можно изменять напряжение зажигания промежутка, изменяя количество электродов в цепи (перемещая соединительные провода).

При этом вы получаете многосерийный статический искровой разрядник, который я выбрал для создания. Этот дизайн для этого сильно различается, и он имеет большое значение по цене, эффективности, выполнимости, затраченному времени и т. Д. У разных людей будут разные предпочтения в большом количестве доступных дизайнов.После нескольких часов поиска в Интернете я нашел дизайн, который мне понравился. Это парень по имени Скотт. Какой Скотт, я не знаю, но сколько там Скоттов, которые используют Tesla Coiler?

Итак, я приступил к этому.

Два куска прозрачного акрила, просверленные и поддерживаемые стержнями с резьбой по 4 углам. Стержни с резьбой действительно раздражали пилу и пилку.

Я нашел алюминиевые U-образные профили правильного размера! И снова пилить было настоящей болью.

И их выравнивание…

Электроды! Медные трубы, удерживаемые из акрила алюминиевыми U-образными профилями.

После многочасового бурения…

Последний собранный статический искровой разрядник Multi Series! Соединения крепились к болтам и гайкам, поддерживающим медную трубу и U-образные профили.

Тогда еще одно разочарование. В одном из тестовых запусков, откладывая настройку, чтобы завершить день, я уронил Spark Gap.Он очень сильно сломался и выглядел так, будто полностью вышел из строя. Я потратил на этот искровой разрядник целый день и, возможно, больше, что-то вроде 6 часов непрерывной утомительной технической работы, и видеть, как он ломается, было совершенно отстойным чувством.

Мне нужно было построить еще один, но я сказал себе: «Ни в коем случае не еще 6 часов сверления, пиления и т. Д.», И поэтому я импровизировал. Придумал новый дизайн, и с его помощью появился шанс улучшить ситуацию.

Я нашел эти Г-образные металлические детали где-то в доме, и мне в голову пришла идея.Я попросил у папы еще, и он достал целую коробку.

И я купил 2 твердые пластиковые линейки, которые служат опорой, и они также обеспечивают точные измерения расстояния искрового промежутка.

Необходимо настроить искровой промежуток, чтобы катушка Тесла могла достичь максимальной производительности.

Для этого я подключил разрядник только к трансформатору 15000В. Оттуда я отрегулировал расстояние между электродами так, чтобы добиться максимального расстояния искрового промежутка, который соответствует максимальному проходящему через него напряжению.

Первичная обмотка

Первичная катушка и основной конденсатор резервуара образуют первичный резонансный контур. Для правильной работы катушка Тесла должна иметь идентичные первичные и вторичные резонансные частоты.

О моей первичной катушке мало что можно сказать. По сути, это моток медной трубы, намотанный плоской блинной спиралью. Диаметр самого внутреннего витка должен быть на 2 дюйма больше диаметра вторичной катушки, и он закручивается по спирали, сохраняя зазор 1/4 дюйма между соседними витками.Общее количество необходимых витков зависит от значений других компонентов схемы, но максимум 10-15 витков будет хорошим числом.

Медные трубки, обычно используемые в системах центрального отопления, идеально подходят для изготовления первичных змеевиков. Он имеет большую гладкую поверхность, которая идеально подходит для работы с высокими частотами / высоким напряжением, и его легко сгибать вручную.

Хорошим материалом для монтажа высоковольтных компонентов является полиэтилен высокой плотности (HDPE), который легко достать в виде разделочных досок.Это то, что я буду использовать для поддержки трубки. Если вы используете древесину, ее следует просушить и покрыть лаком, чтобы гарантировать, что она действует как изолятор.

Сначала вырезал пилой полосы из ПНД.

После этого я просверлил отверстия во всех полосах, через которые будут проходить медные трубки.

Итак, я сел перед телевизором и начал продевать опоры через медную катушку.

Вот и готово!

Много недель спустя, когда я успешно протестировал испытанную катушку, мне удалось получить дугу 25-27 см… но характеристики катушки Тесла были ограничены.

Проблема была с первичной обмоткой. У меня был отвод первичной обмотки на катушке номер 8, с улучшением характеристик по мере увеличения количества витков. Моя первичная катушка, к сожалению, имела всего 8 витков. Работа моей катушки Тесла была ограничена, в первую очередь, моей первичной катушкой!

Если бы у меня были более длинные медные трубки и, следовательно, больше витков в первичной катушке, я бы смог добиться гораздо большей производительности. Очень жаль, что первичная катушка не позволяет мне достичь резонанса.

Итак, я купил новую 50-футовую медную трубку для своей новой первичной обмотки. По сравнению с моей 18-футовой старой первичной катушкой, у меня никогда не должно закончиться оборотов, от которых я мог бы отводить.

Целый день работал над этим. После 4 часов пиления, сверления, забивания молотком.

На этот раз я сделал это немного по-другому, потому что научился на собственном опыте. Продевать через опоры было мучительно утомительно, поэтому я поумнел и сделал это по-другому.Вместо того, чтобы продевать его, я просто сделал узкие выступы с небольшими отверстиями в опорах. Оттуда я могу просто вставить медные трубки, чтобы они хорошо вошли в выступы опор.

К первичной обмотке необходимо выполнить два электрических соединения; фиксированное соединение на одном конце катушки и подвижная точка отвода для подключения к любой точке катушки. Это то, что позволяет нам настраивать частоту первичного контура резервуара в соответствии с естественным резонансом вторичного контура.

Подвижное соединение отвода первичной обмотки было выполнено с помощью держателя предохранителя. Он был разработан для установки предохранителей, но, осторожно согнув его плоскогубцами, можно получить хорошее соединение с медной трубкой. На самом деле мне потребовалось много модификаций, чтобы заставить его хорошо соединиться с толстым медным проводом.

Фиксированное соединение выполняется путем скручивания внутреннего конца медной трубки вниз, и я приклеил проволочный наконечник, чтобы обеспечить хороший электрический контакт.

Стенд

Я решил создать подходящую подставку, чтобы упростить настройку, улучшить внешний вид и удобство хранения, когда я закончу с ней.Итак, несколько недель назад (на самом деле почти месяц) я попросил отца выступить за это. Я описал ему, что хочу: две палубы, 4 опоры, на колесах.

Через неделю или две он сделал это, но я продолжал просить мелкие исправления и изменения. Это выглядело действительно некрасиво с желтым, белым, серым и коричневым. Четыре опоры представляют собой трубы из ПВХ, а деревянные блоки используются для удержания предметов на месте.

Если я и чему-то научился у Apple iPod, так это тому, что Immaculate White выглядит потрясающе.

S $ 9.00 за белую аэрозольную краску. Глупые плееры iPod учат глупым вещам.

Я потратил почти 2 дня на постоянную установку катушки Тесла на подставку. Мне пришлось просверлить больше отверстий, добавить больше деревянных блоков, чтобы удерживать предметы на месте, просверлить крючки, отрегулировать длину проводов, чтобы они точно соответствовали конструкции, и т. Д., И, наконец, снова покрасить краской в ​​белый цвет.

В конструкции были функции и особенности, в том числе:

Крюк для удержания длинного провода заземления и медного стержня заземления.Так что теперь это намного проще и удобнее.

Трансформатор 15 кВ, искровой разрядник и батарея конденсаторов удобно расположены на нижней палубе. Все кабели изолированы трубками для аквариума и укорочены, чтобы поддерживать их в чистоте и порядке. Трансформатор также находится на колесах, так как я не могу перемещать установку с катушкой Тесла. Один только трансформатор, возможно, тяжелее, чем остальная часть катушки Тесла.

Тороид жестко установлен поверх вторичной обмотки.

Первичный змеевик поддерживается 4 трубками из ПВХ.

И, наконец, полностью завершенная установка катушки Тесла.

Красавица, не правда ли?


Тесты

Я провел много тестовых прогонов со всей собранной установкой, и примерно половина из них была неудачной. Но я не буду документировать их все. Вместо этого ниже приведены только успешные тесты.

Тест 1: Первый свет

Столкнувшись с таким количеством проблем и неудач во всех предыдущих тестовых запусках, я вошел в этот тест с мышлением, что это-будет-еще-еще-пробный-запуск-с-проблемами-которые-я-должен-исправить.

Искровой разрядник вообще не настраивался, но я все равно запустил полную настройку. Первичная обмотка была задействована на 7-м повороте. Было уже довольно поздно, около 8 часов вечера, но мне нужна была темнота.

… и ВКЛЮЧАЙТЕ!

Искровой разрядник горел очень громко; опасная вещь, на которую можно смотреть, так как она излучает ультрафиолетовые лучи. Но потрясающая искра на разрядном выводе намного красивее.

Увеличенное изображение.

Замечательный спектакль! Наконец-то первый свет от разрядной клеммы!

Я уверен, что при правильной настройке его производительность может быть увеличена примерно в 3-5 раз по сравнению с пробным запуском.

Я измерил диаметр тороидального разрядного вывода, сравнил его с длиной искры на фотографии и оценил, что он составляет 8 см.

Поскольку у меня нет подходящего метода измерения чрезвычайно высокого напряжения, давайте сделаем некоторые приблизительные оценки.

В электрическом поле (создаваемом разрядным выводом в форме тороида) электрический пробой воздуха соответствует примерно 30 000 В / см.

Таким образом, сфотографированная дуга 8 см составляет около 240000 В.0,5
Vмакс = 495300 В

Эта формула каким-то образом дает моей катушке плохую максимальную длину искры 16 см. При использовании другой формулы (приведенной выше в разделе «Источник питания / трансформатор») получилось 91,64 см.

Тест 2: Ограничено первичной обмоткой

18:00, я решил вытащить всю свою установку Tesla Coil на улицу. Починил кое-что, настроил камеру, предупредил моих братьев и сестер / родителей о шуме, который я собирался создать, забил стержень заземления…

К тому времени стемнело…

Я всегда ненавижу удары по заземляющему стержню.Мой сад на заднем дворе теперь квалифицируется как поле для гольфа.

Точка отрыва — это просто неинтересный алюминиевый стержень, приклеенный к тороиду. Ленты будут извергаться из этой точки прорыва, а не вспыхивать случайным образом.

И я загорелся!

Глупый я. Я даже не подключил первичный ответвитель к первичной катушке. Результат? Серьезное искрение, когда ток пытается замкнуть цепь.

Что я нашел невероятным, так это то, что, несмотря на огромные потери энергии при искрообразовании, катушка работала! См. Верхнюю часть точки прорыва, которая слегка изгибается по отношению к заземленному стержню справа.

Итак, я исправил проблему с первичным ответвлением и попытался снова.

Появились гоночные искры. Это происходит, когда есть искра от первичной обмотки к вторичной обмотке. И через некоторое время (из-за множества попыток) это стало серьезной проблемой.

Гоночные искры возникают, когда катушка имеет одно или несколько из следующего:

— Чрезмерно высокое сцепление
— Система с избыточной мощностью
— Плохое гашение в искровом промежутке
— Несоответствие, слишком большой тороид
— Чрезмерно большой первичный конденсатор

Неважно, в какую мою попадет, но мне это не понравилось.

У меня не было выбора, кроме как изменить уровень первичной катушки, сделав его ниже. Это будет связано с опорами для труб из ПВХ (на которые я потратил много усилий) и вернуться к временным опорам.

И это сработало идеально!

Я решил поставить рядом с установкой люминесцентную лампу. Это совершенно ни с чем не связано. Просто лежал. И МАГИЯ!

Хорошо, если вы кое-что знаете об электрических полях.

Известно, что электрические поля катушек Тесла (да, даже самодельные) настолько мощны, что могут создавать помехи для телевизионных сигналов и делать любые цифровые устройства, которые вы носите, бесполезными. Большинство коммерческих катушек Тесла помещено в клетку Фарадея как таковую.

Когда все НАКОНЕЦ заработало (почти больше часа), настало время утомительной настройки.

Мне пришлось настроить частоту первичной катушки в соответствии с частотой вторичной катушки, чтобы они находились в резонансе и производили максимальную мощность.Это делается путем изменения положения первичного ответвителя в разных точках первичной катушки.

И я начал настраивать, и удаление точки прорыва…

И обратно с точкой прорыва в позиции:

Обычно намотчики Tesla должны найти идеальное количество витков для намотки первичной обмотки. Слишком много оборотов или слишком маленький резонанс не будет достигнут.

У меня был другой случай. Все началось так…

Когда я пошел покупать компоненты для своей катушки, я купил гибкую медную трубку, чтобы сделать первичную катушку у какой-то старушки.Ранее мне говорили, что цена на медь за последние годы взлетела до небес. Она брала с меня 12 долларов за метр, я купил их на 66 долларов.

Когда я сделал свою первичную катушку, она дала мне 8 витков, что довольно мало. Но, думаю, большего я себе позволить не мог. Однажды мне сказали, что я могу купить медную трубку по цене 25 долларов за 50 футов. И что старушка меня обманула.

Grah. Я мог бы пройти вдвое больше поворотов за 25 долларов, по сравнению с 8 жалкими поворотами за 25 долларов.

Вернувшись туда, где мы были, я понял, что производительность катушки Тесла увеличивается с количеством витков. На 7-м повороте образовалась искра в 25 см.

Итак, у меня был первичный ответвитель на 8-м ходу, максимум.

Если бы у меня были более длинные медные трубки и, следовательно, больше витков в первичной катушке, я бы смог добиться гораздо большей производительности. Очень жаль, что первичная катушка не позволяет мне достичь резонанса.

Как бы я ни хотел завершить проект Tesla Coil сегодня раз и навсегда, я думаю, что будет разумнее, если я куплю новую более длинную трубку и настрою катушку на максимальную производительность, а не ограничиваясь первичными витками.Так что этот проект будет снова расширен.

Максимальная искра сегодня была примерно 25-27 см! С моей катушкой мощностью 450 Вт я должен получить как минимум 40-50 см искр. Но пока это лучший результат.

Звук от катушки Тесла пугающе громкий. Мне удалось запустить его довольно много раз сегодня (кажется, более 10 раз), потому что соседи справа были далеко от дома. Я забыл о соседях слева, поэтому они услышали это и подумали, что это их домашняя сигнализация (Да! ТАК громко.). Поэтому они вынули батарейки из домашней сигнализации и вернулись к своим делам. Представьте, что случилось, когда меня нашли. Ургх.

Вот результаты на сегодня!

Тест 3: финал

В течение нескольких недель после испытания 2 я починил первичную катушку, сделав новую. Однако пройдут месяцы, прежде чем я смогу провести какие-либо тесты с новой первичной катушкой из-за всех моих обязательств и школьной работы.

Когда наступили июньские каникулы, моя семья решила отправиться в путешествие по Европе, тем самым отложив мои планы окончательно закончить катушку Тесла раз и навсегда.

Итак, еще через три месяца наступили сентябрьские каникулы. Идеально.

Я достал катушку Тесла, покрытую видимым слоем пыли после СЕМЬ месяцев нетронутой.

Медь первичной обмотки, очевидно, была окисленной, с более темным и менее отражающим видом. Это может снизить производительность, но я все равно пошел дальше.

Также расшатался разрядник. Я не хотел тратить время на то, чтобы снова довести его до совершенства и максимальной производительности, поэтому я просто затянул его и подключил к системе.

После тщательной очистки я перенес настройку в резервную копию, и все было готово!

Катушка Тесла началась с очень слабого дисплея…

Затем я настроил первичный отвод, чтобы настроить катушку…

Я перешел с Turn 9.5 на 8.5 и обнаружил, что это значительно повысило производительность. Я перешел на 7.5, но производительность упала, но не так сильно, как в Turn 9.5

Итак, я прикинул, что идеальное место отвода находится где-то между 7-м поворотом.5 и 8.5, поэтому я перешел на 8-й поворот.

Отсюда точная настройка показывает очень незначительные улучшения, если они вообще есть. Но я подумал, что Turn 8 выглядит немного лучше, чем Turn 8.5, поэтому я попытался настроить его еще больше.

Я установил положение ответвления на 7,75, что, как и следовало ожидать, имело еще более незаметную разницу. Я не был уверен, был ли поворот 7.75 лучше, чем поворот 8, но мой папа сказал, что так оно и есть.

Итак, я остановился на Turn 7.75 и сделал оттуда пару фотографий.Видео включено!

На этот раз я измерил расстояние между точкой прорыва и целью, в которую попали дуги молнии, и оказалось около 40-50 см! Это соответствует примерно 1 350 000 В! Сладкий!

Это должно закончиться моим путешествием с катушкой Тесла. С тех пор, как я начал работу над проектом 28 февраля 2007 года, до сегодняшнего дня прошел очень долгий путь. Больше полутора лет.

Производительность отличная! Хотя я не слишком уверен, что это примерно на максимуме, который он может выдавать, поскольку я не настраивал разрядник после того, как он ослаб в течение нескольких месяцев, я думаю, что должен быть довольно близок.

Думаю, это завершает этот удивительный проект, так что наслаждайтесь фотографиями!

PAT6752A in by Safavieh в Индианаполисе, Индиана — Стенд трансформатора Belamy


Детали товара
Наслаждайтесь волшебством любого сезона с этой скамейкой-трансформером. Благодаря своей форме и функциональности, он превращается из сиденья в стол, создавая уютное место для отдыха или обеда.Его конструкция в естественных тонах добавляет тепла любому открытому пространству.

Категория: Садовые скамейки
Цвет: натуральный
Цвет дерева: натуральный
Отделка и обработка поверхности: Масло
Состав: Дерево
Состав древесины: Акация
Металл Тип: Оцинкованная сталь
Размеры (Ш * Г * В): 63 дюйма X 19.6 «X 31,5»
Вес: 26,5 фунтов.
Масса: 550 фунтов.
Страна: Вьетнам
Размеры сиденья (Ш * Г * В): 31,5 «X 15,7» X 16,5 «
  • Тип :
    Мебель для патио

  • Ширина :
    63 »

  • Высота :
    31.5 »

  • Глубина :
    19,6 »

Для каждого продукта, который мы продаем, доступна профессиональная доставка и установка. Мы будем рады согласовать для вас доставку и установку.

Расширенные гарантии обычно очень недорогие и могут сэкономить вам тысячи в будущем.Приобрести расширенную гарантию просто и недорого — это один из самых разумных способов защитить свои инвестиции.

Мебель

может быть большим, тяжелым и дорогим. У вас, вероятно, нет специальных инструментов или опыта, необходимых, чтобы исправить их в кризисной ситуации. Если вы можете сэкономить несколько тысяч долларов, не моргнув ресницами, на новые

мебель

если они завтра сломаются, не покупайте гарантию.Но если вы похожи на большинство из нас, защитите себя, купив недорогую расширенную гарантию при покупке нового продукта и сэкономив большие деньги в долгосрочной перспективе.

Этот комплект позволит вам сделать свой собственный стол для переоборудования

Если вы хотите максимизировать свое пространство, обратите внимание на эту скамейку, которая превращается в стол. Это как трансформатор, без всякого отношения робота. Настольный стол с откидной крышкой легко превращается из скамейки в стол и обратно за считанные секунды.Вы можете сидеть и наслаждаться скамейкой, а затем в любой момент превратить ее в полстолик.

Примечание: Это комплект, который потребует от вас установки ваших собственных 2х4.

Предпочитаете целый стол для пикника? Обратите внимание на другую скамейку-трансформер, которая превращается в полноразмерный стол для пикника.

Использовать его очень просто, просто поверните заднюю часть скамейки вверх, и она мгновенно превратится из скамейки в половину стола для пикника. Просто зафиксируйте его на месте, используя выступы сбоку на столешнице, чтобы зафиксировать его на месте.Чтобы снова превратить стол в скамейку, просто вытяните язычки фиксатора и втяните стол обратно в скамейку.

Спинка скамейки становится вашей столешницей! Возможно, вы даже можете купить два и поставить их спиной друг к другу, чтобы получился полноразмерный стол для пикника. Кроме того, вы получите две скамейки, когда их не используют в качестве стола!

Стол-трансформер изготовлен из прочной структурной пластмассы и представляет собой всепогодный каркас, рассчитанный на длительный срок службы. Он выдержит суровые условия и прослужит долго.Сборка выполняется просто с помощью отвертки, гаечного ключа и пилы, все, что вам нужно сделать, это добавить 2×4. Он поставляется со всем остальным, что вам нужно, чтобы сделать удобные и прочные скамейки и стол любого размера до 8 футов в длину, и его очень легко собрать даже одному человеку.

Стенд-конвертер оснащен запатентованным скользящим замком, который фиксирует откидной стол за секунды без использования инструментов. Это будет реальная экономия места, независимо от того, используете ли вы его во внутреннем дворике, в помещении, на улице или где-либо еще.

Кроме того, всегда весело иметь предмет-трансформирующуюся мебель, так как он мгновенно станет началом разговора, когда кто-нибудь его увидит. Конструкция также позволяет легко поднимать и перемещать стол для пикника, поскольку на самом деле он может быть размером со скамейку, а не как неудобный стол.

Посмотрите видео ниже, чтобы посмотреть на стол-преобразователь, который мгновенно превращается из скамейки в стол в действии.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
