Солнечный коллектор своими руками – нагрев воды солнцем

Главная

Оборудование для отопления

Солнечный коллектор своими руками – нагрев воды солнцем

Солнечный коллектор позволяет использовать дармовую энергию солнца для отопления или подогрева воды на бытовые нужды, причем и в межсезонье и зимой. Дает значительную экономию, так как хорошие модели вырабатывают приличное количество тепла.

Но хороший заводской солнечный коллектор стоит столько, что всегда возникает вопрос, — окупится ли он вообще или дешевле нагреть воду газом?

Насколько выгодны солнечные коллектора

Окупаемость таких устройств зависит от широты использования. В южных районах, где много солнца, они выгодны. Но на уровне 52 параллели у нас они уже не окупаются, если используются для отопления (зимой солнца мало), но окупаются и севернее, если используются для ГВС в межсезонье и летом.

В Европе, например, где газ дороговат, а техника дешевая, коллектора однозначно выгодны для отопления, даже в северных районах.

• У нас точно выгодными оказываются наиболее дешевые летние солнечные коллектора, которые можно изготовить буквально из подручных материалов, или которые сделаны «полукустарно» на местных производствах.

Они используются для подогрева воды в бассейне, летнего душа, ГВС в доме и отопления домов в межсезонье. В зимних условиях дешевые (самодельные) коллектора не могут соперничать по КПД с заводскими, становятся скорее охладителями, поэтому не используются.

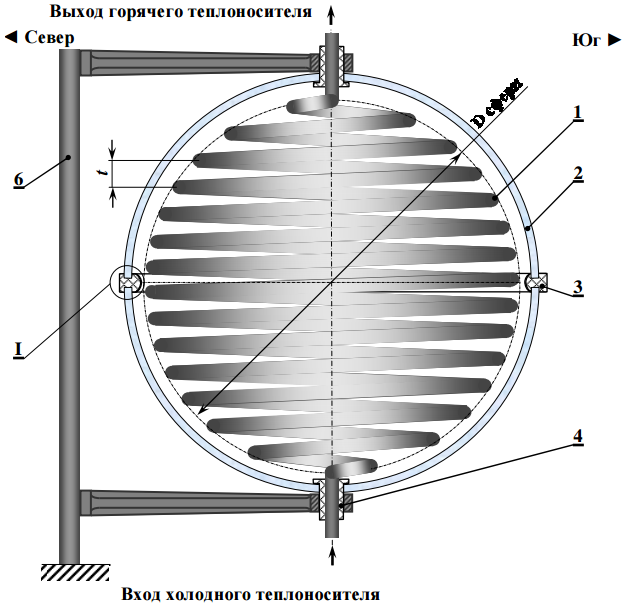

Как обычно устроен солнечный коллектор

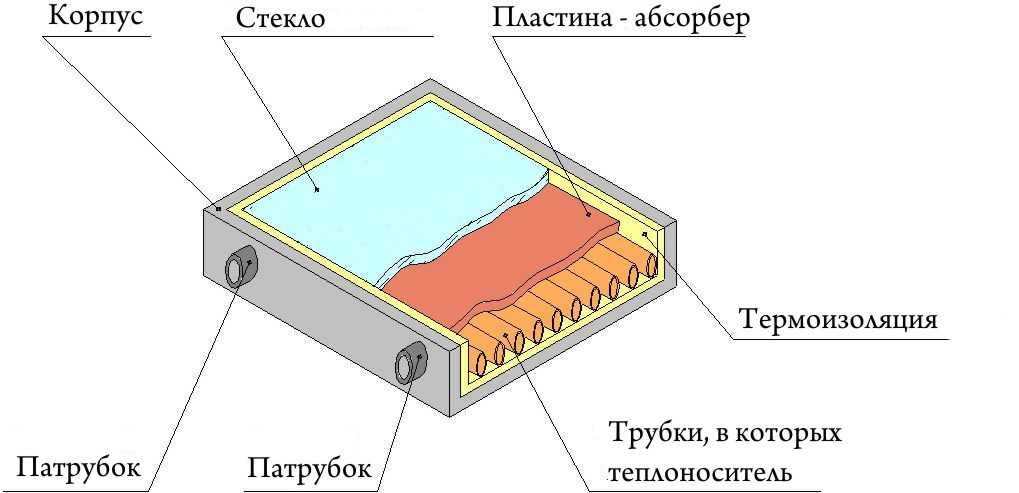

• Плоский коллектор с трубкой. Представляет собой лист металла темной расцветки (поглощающий лучевую энергию) с прикрепленной к нему медной трубкой, по которой движется теплоноситель. Помещен в короб с теплоизоляцией толщиной от 50 мм. Со стороны солнца закрыт стеклопакетом.

Такой заводской коллектор дает в летний день до 600Вт с метра квадратного своей площади – весьма мощный нагрев. В межсезонье в полдень – до 300 Вт.

• Трубчатые конструкции солнечных коллекторов здесь подробно рассматриваться не будут, так как их нельзя повторить в домашних условиях. Они представляют собой различные трубки из стекла, в том числе с обратным отражением солнечной энергии, с легко испаряющимися жидкостями, вакуумные… Это наиболее дорогие конструкции, которые можно заказать в организациях, после чего преступить к практическому изучению вопроса, на тему как их эксплуатировать, чтобы окупить в видимой перспективе….

Но КПД их больше, а самое главное зимой они вырабатывают тепло начиная с мощности солнечного излучения 20 Вт/м кв., в то время как заводские плоские – 100Вт/м кв., если меньше – они просто не греют воду, а самодельные….

Как используется тепло от солнечного коллектора

Солнечный коллектор вырабатывает больше энергии тогда, когда она меньше всего нужна – в самый жаркий полдень. Летом энергии на порядок больше, чем зимой. В межсезонье ее также маловато… Тепловая энергия от солнечного коллектора в первую очередь идет на подогрев воды для бытовых нужд, на нагрев летнего бассейна или душа, а также на отопление здания.

• Чтобы ее использовать для ГВС, теплоноситель от коллектора должен поступать в спираль бойлера-теплообменника. Такие косвенные бойлеры с несколькими спиралями нагрева можно приобрести заранее.
• Чтобы использовать тепловую энергию от коллектора для отопления, ее нужно накапливать в буферной емкости.
• Летний нагрев бытовой воды может быть прямым – вода из бассейна и душа может прокачиваться через солнечный коллектор напрямую.

Как изготавливается солнечный коллектор своими руками

• Типичная самодельная конструкция солнечного коллектора – просто спираль черной трубы ПНД, прикрепленной хомутами к какому-либо металлу. Или даже без металла. Общая площадь 2 – 6 м кв. позволяющая развить 1 кВт и более мощности в солнечный полдень. Такие коллектора с утеплением 50 мм экструдированным пенополистиролом, закрываются со стороны солнца светостабилизированной полиэтиленовой пленкой, используются для нагрева воды Устанавливаются под солнце на открытой площадке.

• Более основательная конструкция – черный металлический лист с пришитым к нему скобами медным змеевиком из мягкой меди диаметром 10 мм. Площадь коллектора обычно до 10 м кв. Не нужно ее слишком увеличивать, так как при этом КПД будет падать. Утепляются с тыла, закрываются обязательно стеклом или стеклопакетом.

Типичных конструкций не существует, и расчет ожидаемой отдачи всегда не верен. Но по результатам собственных экспериментов можно создать своими руками коллектор на солнечной энергии, который окажется даже на удивление работоспособным. Ведь энергии солнца на самом деле весьма немало…

Как подключить солнечный коллектор к баку (душу) самотечно

Слабым местом для летних солнечных коллекторов остается необходимость использования насоса. Это резко удорожает конструкцию или делает ее вовсе не приемлемой.

Но можно сделать нагревающийся бак, соединенный с солнечным коллектором так, чтобы жидкость двигалась самотечно. Принцип самотека сохраняется – нагреватель расположен ниже, чем накопитель (радиатор).

По данной схеме, при применении труб от ¾ дюйма вода должна двигаться самотечно. Из данного бака нагретую воду можно слить и в бассейн.

Как подключить коллектор к ГВС

Лучшая денежная выгода получается от изготовления и эксплуатации коллектора из алюминиевых или медных трубок на металле под стеклом, с подключением его к системе ГВС.

Поскольку коллектор и спираль в бойлере представляют собой малогабаритную нагреваемую систему, она должна снабжаться расширительным баком, предохранительным клапаном. Циркуляция осуществляется с помощь маломощного насоса. Хороший коллектор обеспечит дом горячей водой и в межсезонье….

Предыдущая запись

Следующая запись

Солнечный коллектор своими руками: принцип сборки

Оглавление:
Устройство и принцип работы солнечного коллектора
Солнечный коллектор своими руками: как и из чего изготовить

Дороговизна традиционных энергоносителей, используемых в быту, заставляет человека двигаться дальше и искать новые источники энергии, которые в полной мере могли бы заменить существующие. Наиболее часто используемой альтернативной энергией является солнечная – ее человек уже достаточно эффективно научился использовать в разных направлениях. Об одном из таких направлений пойдет речь в этой статье, в которой вместе с сайтом stroisovety.org мы рассмотрим вопрос нагрева воды с помощью солнечной энергии и поговорим о том, как сделать солнечный коллектор своими руками.

Солнечные коллекторы для отопления фото

Устройство и принцип работы солнечного коллектора

Чтобы понимать, с чем придется столкнуться на пути изготовления солнечного водонагревателя, для начала необходимо разобраться с его конструкцией и принципом работы. Как ни странно, но солнечный коллектор для нагрева воды устроен достаточно просто – в его принцип работы заложены элементарные законы физики, согласно которым жидкость с большей плотностью вытесняет менее плотную жидкость.

По сути, такой же принцип работы заложен в работу системы отопления с естественной циркуляцией теплоносителя – горячая вода поднимается вверх, а холодная помогает ей в этом. Разница между таким отоплением и солнечным коллектором заключается исключительно в способе нагрева жидкости, в нашем случае – воды, которая просто нагревается на солнце.

Солнечный коллектор для нагрева воды фото

Итак, исходя из этого принципа вырисовывается и самая оптимальная конструкция солнечного водонагревателя – по сути, это вертикально расположенный змеевик, вода в котором по мере нагревания поднимается в его верхнюю точку, после чего благополучно поступает в накопительный резервуар, из которого осуществляется забор жидкости.

Следует понимать, что для эффективной работы самодельный солнечный коллектор необходимо обеспечить естественной циркуляцией жидкости – остывшая или не до конца нагревшаяся вода с накопительного бака должна поступать в коллектор, из которого после очередного цикла подогрева возвращаться в накопительный резервуар, требующего, кстати, хорошего утепления.

Плоский солнечный коллектор фото

Исходя из выше изложенного, формируется и принцип установки различных узлов альтернативного солнечного обогревателя. Чтобы обеспечить жизненно важную циркуляцию жидкости, не прибегая к помощи насоса, установка солнечного коллектора выполняется в самом высоком месте (как правило, на крыше), а монтаж накопительного резервуара ниже него (например, на чердаке).

Такое устройство, установленное на доме и изготовленное в заводских условиях с применением современных технологий, способно не только обеспечить небольшой домик горячей водой, но и теплом. Да, солнечный коллектор даже зимой работает не только в системе водоснабжения, но и в системе отопления. Но это заводской коллектор, изготовленный из вакуумных трубок и практически не имеющий теплопотерь. А самодельный солнечный коллектор для дома реально справится только с обеспечением горячей воды, и то лишь в ясный солнечный день. Но даже это неплохо и позволяет сэкономить немало дорогостоящих природных ресурсов.

Солнечные коллекторы для дома фото

Солнечный коллектор своими руками: как и из чего изготовить

Для начала разберемся с основанием для солнечного коллектора – наиболее простым решением будет собрать его на большом листе толстого пластика. Можно использовать и материал типа ОСБ-3, но его придется капитально защитить от атмосферной влаги. Но даже с учетом таких мер предосторожности обеспечить долгий срок эксплуатации основания не получится, поскольку дерево есть дерево. Поэтому пластик будет именно тем материалом, который, как говорится, прописал доктор – легкий, прочный и долговечный.

Основание для солнечного коллектора должно притягивать солнечный цвет, а не отражать. В этом отношении лучшим вариантом будет его черная окраска. С этим, я думаю, у вас проблем не возникнет.

Солнечный коллектор своими руками фото

Теперь о самом коллекторе. В идеале его необходимо изготовить из прозрачного материала – трубки из стекла или прозрачного пластика будут наиболее рациональным решением. В принципе, их можно заменить обыкновенной металлопластиковой трубой, окрашенной в черный цвет – этот материал для коллектора достаточно легко уложить и закрепить на основании.

Здесь следует принимать во внимание один нюанс – площадь обогрева. Трубки придется укладывать как можно плотнее друг к другу. Если вы думаете, что ее легко изогнуть под малым радиусом закругления, вы ошибаетесь. Придется использовать массу соединительных угловых фитингов. Закрепить трубу на пластиковое основание можно с помощью клипс, предназначенных для ее монтажа. На краях коллектора необходимо установить концевые фитинги – к верхнему краю через тройник привинчивается сбросник для воздуха (можно автоматический) а к нижнему – посредством отдельной трубы подключается накопительный резервуар.

Самодельный солнечный коллектор фото

Вот мы добрались и до теплозащищенного накопительного бака. Пожалуй, здесь ни у кого не возникнет вопросов, из чего его сделать. Вы правы, нам нужен электрический водонагреватель. Именно его можно будет зимой использовать по назначению, а летом, когда много солнечных дней, применять в качестве хранилища нагретой солнечными лучами воды. Так что не спешите его разбирать и удалять всю начинку.

Теперь о его подключении. Для начала подсоедините бак к системе существующего водопровода положенным для него способом. Потом к патрубку холодного водопровода через тройник и отсекающий кран подсоедините низ солнечного коллектора. Точно так же, только к верхнему концевому фитингу, необходимо подсоединить через тройник и кран патрубок горячего водопровода.

Как собрать солнечный коллектор своими руками фото

Вот, в принципе, и все. Осталось только разобраться, как вся эта система работает и как ею управлять. Это не так уж и сложно, как вам кажется. Вместо привычных двух отсекающих кранов в нашей ситуации имеется четыре – с их помощью и будем переключать систему в зимний и летний режим работы. Для лета необходимо открыть все четыре крана и отключить подачу электроэнергии. Для зимы краны, обеспечивающие циркуляцию воды через плоский солнечный коллектор, нужно закрыть и включить подачу электроэнергии на водонагревательный бак.

Как видите, все просто, но необходимо помнить, что при переходе на зимний период воду с коллектора нужно слить – иначе она замерзнет, и все ваши труды пойдут насмарку.

Как работает солнечный коллектор зимой

Именно так собирается солнечный коллектор своими руками. Конечно, его эффективность не идет ни в какое сравнение с производительностью заводского агрегата, в котором для нагрева воды используются вакуумные трубки, но все же он в состоянии сэкономить изрядную часть семейного бюджета.

Автор статьи Александр Куликов

Солнечный водонагреватель «Сделай сам»: полное руководство

Тем не менее, солнечные системы горячего водоснабжения в прошлом часто были подвержены сбоям, были неэффективными и негерметичными, но, к счастью, отрасль выросла и окрепла.

Нужно нанять сантехника?

Получите бесплатную онлайн-оценку от лучших специалистов по обслуживанию на дому в вашем регионе.

Примечание. Этот пост может содержать партнерские ссылки. Это означает, что бесплатно для вас мы можем получать небольшую комиссию за совершенные покупки.

Сегодня у потребителей есть выбор между сверхэффективными, профессионально установленными коллекторами и менее дорогой системой солнечного водонагревателя, которую можно сделать своими руками.

Преимущество в том, что вам не нужно жертвовать удобством обычной системы горячего водоснабжения при установке солнечной системы отопления. Они просто предназначены для подключения к обычным электрическим или газовым водонагревателям.

Таким образом, вы можете наслаждаться удобством, преимуществами и экономией обоих вариантов. В следующем руководстве мы рассмотрим варианты солнечных водонагревателей, сделанных своими руками (см. Также «Утилизация водонагревателей»), и почему вам следует их рассмотреть.

Содержание

Как работает солнечный водонагреватель?

Солнечный водонагреватель работает за счет поглощения света. В конечном итоге свет поглощается коллектором, размещенным на крыше, и в конечном итоге преобразует солнечный свет в тепло.

Затем это тепло передается в водяной бак с помощью циркуляционного насоса. Тогда обмен запускается регулятором, но только тогда, когда коллектор горячее, чем вода в баке.

Это предотвращает ненужное использование электроэнергии циркуляционным насосом . Это также предотвращает перегрев. Летом, в полдень, когда небо безоблачно, работоспособность коллектива максимальна.

В качестве альтернативы, коллекторы выходят на юг. Когда солнечного света не хватает, вода предварительно нагревается, и срабатывает резервная система, чтобы довести воду до необходимой температуры.

В конечном итоге система используется для производства горячей воды постоянной температуры в течение всего года без выбросов CO2. Вы обнаружите, что солнечные водонагреватели обычно описываются в соответствии с типом разъема и системой циркуляции, которую они используют.

Солнечные водонагреватели работают зимой или осенью?

Многие люди, которые раньше не пользовались солнечными водонагревателями, часто задаются вопросом, можно ли их использовать ночью, зимой и осенью.

Как и у всего в жизни, у него есть свои преимущества и недостатки. Давайте подробнее рассмотрим, как работает ваша солнечная система нагрева воды зимой и осенью.

Даже при низкой температуре наружного воздуха зимой это не должно повлиять на работу солнечного водонагревателя. Это связано с тем, что при хорошей изоляции солнце сможет нагревать воду даже в зимние месяцы.

Это связано с тем, что бак с горячей водой нагревается за счет энергии солнечного излучения, которое проходит через стекло и нагревает корпуса, даже если наружная температура значительно ниже точки замерзания.

Таким образом, хорошая изоляция может обеспечить лишь небольшую потерю тепла.

Однако рассеянный солнечный свет, который часто наблюдается в пасмурные дни, снижает теплопроизводительность большинства солнечных водонагревателей. Так что особой технологии, чтобы отсосать больше тепла от солнечных лучей в коллектор, не существует.

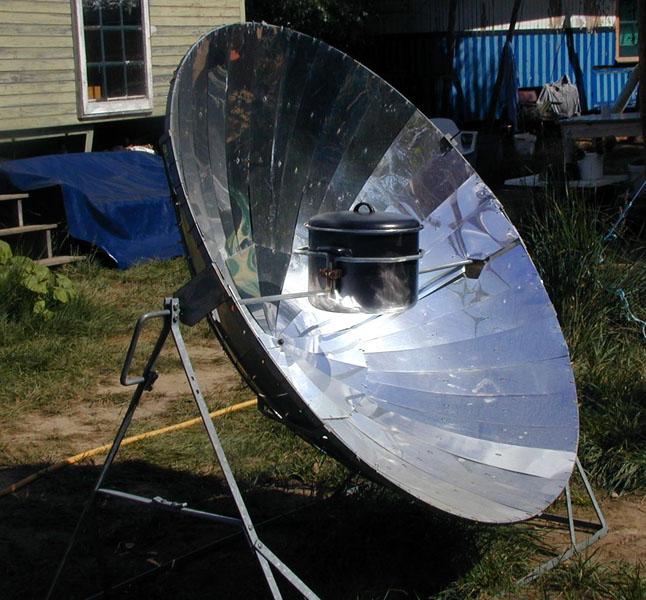

Однако вы можете увеличить количество света, попадающего в нужную область , используя зеркала, например, вогнутые, чтобы можно было оптимизировать несколько доступных часов прямого солнечного света.

В конечном счете, качество изоляции и количество тепла, которое может быть сохранено в системе без потерь в окружающей среде, являются факторами, которые играют роль в том, как ваш солнечный водонагреватель будет работать в эти холодные месяцы.

Реальность такова, что солнечные водонагреватели зимой не производят столько горячей воды . Тем не менее, солнечные водонагревательные системы, установленные зимой, будут иметь защиту от замерзания, и тогда снег растает с вашего солнечного водонагревательного коллектора, прежде чем он соскользнет с вашей крыши.

Солнечная система нагрева воды может быть эффективной благодаря достаточной изоляции.

Таким образом, как мы упоминали ранее, технология радиаторной жидкости сработает в холодные дни.

В системе используется радиатор с жидким катализатором, который нагревается за счет солнечной энергии и затем перекачивается в теплообменный бак. Теплообменный бак обменивает тепло жидкости с водой в накопительном баке.

Жидкость радиатора следует проверять перед зимними месяцами. Следовательно, вакуумные трубки, выпускаемые некоторыми мелкими производителями, могут быть некачественными и приводить к низкой тепловой эффективности производства горячей воды.

С другой стороны, если система защиты от замерзания слабая, это ослабляет изоляционный эффект, делая его неэффективным. Следовательно, он будет изо всех сил пытаться сохранить вашу горячую воду теплой. Также, если трубопровод замерзнет, ​​циркуляция горячей воды будет неравномерной или только частично прогретой.

В конечном счете, если обеспечить хорошую изоляцию, солнечный свет сможет хорошо нагреть воду в системе солнечного водонагревателя.

Когда речь идет о температурах ниже точки замерзания, необходимо помнить, что солнечные водонагреватели не разработаны и не предназначены для полной замены вашего водонагревателя. Типичный солнечный водонагреватель может нагревать от 60 до 80% воды, которую вы используете в течение года.

Таким образом, с апреля по сентябрь почти вся горячая вода будет нагреваться за счет солнечной энергии. Однако зимой процент горячей воды будет составлять от 10 до 20% из-за более коротких дней и из-за более слабого солнца в декабре.

Таким образом, 99% солнечных водонагревателей, установленных в США, подключены к резервному обычному водонагревателю, и ваши потребности в воде продолжают удовлетворяться даже в более холодные месяцы, такие как январь.

Что нужно для изготовления солнечного водонагревателя своими руками

Чтобы сделать собственный солнечный водонагреватель, вам понадобятся следующие инструменты: работает лучше всего. Выбирайте тот, который подходит для дерева, пластика и металла.

Сверла Форстнера

Это оборудование используется для сверления отверстий в металле и пластике. Его также можно использовать для сверления отверстий в накопительных резервуарах, а также отверстий для входных и выходных труб и т. д.

Набор отверток

Вам понадобится набор отверток с различными типами отверток, например, медленный, torx, крест и т. д. Отвертка быстрая и ее проще использовать с электродрелью.

Угловые зажимы

Это необязательно; тем не менее, они очень полезны для создания простых углов 90 ° без необходимости держать все это вместе руками.

Пила

Когда дело доходит до выбора пилы, подойдет простая пила, которая работает с деревом и металлом, в качестве альтернативы, чтобы упростить задачу, вы можете выбрать циркулярную электрическую пилу для резки металла или вставить желаемое угол.

Ножницы для листового металла

Предназначены для резки листового металла, такого как алюминий.

Резак для медных труб

Используется для резки медных труб. При использовании трубореза держите медную трубку и зажимайте резак вокруг трубы, которую хотите разрезать.

После этого вращайте резак вокруг трубы, слегка затягивая ручку при каждом обороте, чтобы увеличить давление режущего диска на трубу. Вы можете обнаружить некоторые заусенцы на кромке среза трубы после выполнения разреза, и чтобы удалить их, вам нужно использовать небольшой напильник или инструмент для снятия заусенцев.

Кисти

Кисти будут использоваться для окраски медных труб, внутренних стенок коллектора, а также пластины абсорбера. Будьте готовы к этому шагу, потому что вам может понадобиться больше слоев, прежде чем будет покрыт весь поглотитель.

Горелка и паяльное оборудование

Используется для пайки медных трубок. Он включает в себя горелку и паяльное оборудование, включая флюс для паяльной пасты.

Пистолет для силикона

Используется для герметизации солнечного коллектора. Применяется между металлическим профилем, деревом, солнечным стеклом и т. д.

Оборудование для сварки труб PP–R

Расшифровывается как рандом-сополимер полипропилена, который наиболее надежен в сантехнических и водопроводных установках. Они также используются организацией здравоохранения из-за химических особенностей и сварки плавлением. Тепло необходимо, чтобы заставить трубы расплавиться.

Инструмент для гибки медных труб

Инструмент для гибки медных труб используется, если медные трубки в солнечных коллекторах состоят из одной медной трубы. Медная труба (см. также «Как соединить ПВХ с медной трубой») затем сгибается в форме меандра.

Ножницы

При работе с трубами PP-R вам понадобятся специальные ножницы, которые используются для резки труб.

Стандартные инструменты

Потребуется набор инструментов из вашего стандартного арсенала инструментов, включая молотки как металлические, так и пластмассовые, измерительное оборудование, счетчики, скальпель, гаечный ключ, а также различные типы зажимов и т. д.

Оборудование для обеспечения безопасности

Оно используется на всех этапах, особенно при резке металла циркулярной пилой, работе с дрелями, баннерами и т. д.

Материалы, которые вам понадобятся для изготовления солнечного водонагревателя, включают: Обработанные деревянные доски

Этапы изготовления солнечного водонагревателя

Шаг 1

Первый шаг к созданию солнечного водонагревателя — проектирование и изготовление деревянной рамы для солнечного бака. Одна сторона коробки должна быть наклонной, чтобы остекление лучше освещалось солнечными лучами.

Этап 2

На этом этапе вам необходимо построить стенки или боковые стороны корпуса обогревателя из фанеры. Внутренняя часть коробки должна быть покрыта такими материалами, как пенополистирол, алюминий или изоляция из стекловолокна.

Этап 3

Здесь вам нужно выяснить, где будет установлена ​​сантехника, прежде чем строить коробку обогревателя. Также нужно знать, где будет располагаться назначенное отверстие для входящей воды и выходящей трубы.

Также имейте в виду, как он будет подключен к системе отопления и водопроводу дома.

Шаг 4

Чтобы повысить эффективность самодельного солнечного обогревателя, необходимо изолировать трубы, чтобы уменьшить потери тепла и энергии.

Этап 5

Последний шаг – закрыть коробку. На этом этапе есть несколько вариантов, которые эффективны для остекления, таких как стекловолокно, закаленное стекло и акрил.

В конечном счете, основная идея состоит в том, чтобы увеличить количество солнечного тепла через покрытие и одновременно уменьшить потери тепла. Закаленное стекло является довольно популярным вариантом благодаря своим идеальным характеристикам для этой цели.

Шаг 6

Этот шаг включает определение эффективности системы и работу над этими деталями. Если вы используете старый электронагреватель, вам необходимо снять внешний корпус и изоляцию, избавиться от старых трубных фитингов, а также проверить внутреннюю часть на наличие отложений.

При необходимости очистить бак. Чтобы увеличить поглощение тепла, вам нужно покрасить бак в матовый черный цвет.

На этом этапе вам также необходимо установить фитинги, слив и клапан сброса давления.

Загерметизируйте все открытые поверхности, нанеся силикон на стыки и соединения, установите соединители для концентрации солнечного света, в том числе изоляцию или шторку наверху для защиты от потерь тепла, и ваш самодельный солнечный водонагреватель готов к использованию.

Как установить солнечный водонагреватель своими руками?

По сути, вам предстоит циркулировать нагретую солнцем воду по непрерывному контуру водопровода, идущему от панелей на крыше к теплообменнику.

Это можно сделать с помощью насоса и снова вернуться к панелям. Теплообменник в основном представляет собой резервуар внутри резервуара, который передает теплоту приблизительно 140°F воды контура в окружающий резервуар подачи охладителя.

Фитинги, вставленные в этот резервуар, позволяют разместить его на линии между городским источником воды или колодцем, питающим ваш дом, и трубой подачи холодной воды к вашему электрическому или газовому водонагревателю.

Тем не менее, мы рекомендуем, если вы не очень разбираетесь в сантехнике, вам следует посоветоваться с сантехником или даже нанять профессионального сантехника, чтобы он выполнил установку для вас. Это будет гарантировать, что это будет сделано правильно.

Могу ли я подключить солнечный водонагреватель к водонагревателю?

Да, действительно возможно подключить солнечный водонагреватель к баку водонагревателя. По сути, вам нужно настроить такую ​​систему для пополнения горячей воды путем направления холодной воды из бака водонагревателя.

Лучше всего работает в умеренном климате, потому что тепло из труб исходит, когда на улице холодно.

Могу ли я подключить солнечный водонагреватель к системе центрального отопления?

Да, солнечные водонагревательные системы используют солнечное излучение для нагрева воды в панели, которая часто располагается на крыше, которая, в свою очередь, подает тепло в виде горячей воды или может быть подключена к системе центрального отопления. .

В конечном итоге он будет генерировать электричество, которое можно использовать для питания насоса солнечного отопления.

Где я могу получить детали?

Большинство необходимых деталей можно найти в местном хозяйственном магазине, но если вам нужна фора, мы считаем, что детали и готовые панели Renogy — отличный выбор!

Найдите невероятные предложения и скидки в Renogy Solar Supply.

Заключение

Солнечные водонагреватели являются одним из лучших способов снизить затраты на электроэнергию, связанные с нагревом воды. Это особенно важно при использовании электричества для нагрева воды дома, что является одним из самых дорогих способов сделать это.

Когда вы используете солнечную энергию, энергия солнца используется для нагрева воды, которая хранится в баке для горячей воды и используется, когда это необходимо зимой. В конечном счете, это один из лучших способов сократить сумму денег, которую вы тратите на счета за электроэнергию, и уменьшить свой углеродный след на Земле.

Нужно нанять сантехника?

Получите бесплатную онлайн-оценку от лучших специалистов по обслуживанию на дому в вашем регионе.

10 самодельных солнечных водонагревателей, которые сократят ваши счета за электроэнергию

Если вы ищете эффективный способ нагрева воды с помощью солнечной энергии, есть несколько самодельных планов, которые стоит рассмотреть.

Прелесть этих самодельных лайфхаков в том, что они избавят вас от больших счетов за электроэнергию, даже если вы наслаждаетесь теплым душем.

Некоторые из этих хаков не требуют клея или пайки. Для других вам не нужны технические ноу-хау для их выполнения.

Попробуйте эти чертежи водонагревателя своими руками

1. Схема солнечного водонагревателя для начинающих

место для начала.

Вам понадобятся:

• Шланг
• Фанера
• Трубка

Все, что вам нужно сделать, это свернуть трубку и прикрепить ее к фанере. Длина шланга может быть 100 футов и более.

Разместите весь ансамбль в стратегическом месте, обеспечивающем максимальный доступ солнечного света, под наклонным углом.

Вода может нагреваться до 133 градусов по Фаренгейту после 30 минут пребывания на солнце.

Если вы позволяете шлангам получать до 90 минут солнечного света, вода может нагреваться до 150 градусов по Фаренгейту.

Одна часть трубы может идти к дому, а другая — через садовый шланг.

2. Солнечный водонагреватель для общественной ванной

Обычно вода в общественной ванной может быть очень холодной. Но этот обогреватель гарантирует, что у вас на руках будет струиться теплая вода в общественном туалете.

Необходимые материалы:

• Деревянный ящик
• Катушка
• Грунтовка
• Краска

Первый шаг – построить коллектор, который поглощает солнечное тепло и нагревает жидкость. Вы можете использовать любой деревянный ящик, чтобы построить коллекционер . Загрунтуйте коробку, а затем покрасьте.

Затем припаяйте катушки к коллектору.

Для повышения эффективности используйте стекло, чтобы закрыть коллекторную коробку.

Ознакомьтесь с планом здесь.

3. Водонагреватель из пластиковых бутылок

Вы когда-нибудь задумывались, что делать с пластиковыми бутылками после их опорожнения?

Вы можете установить водонагреватель. Три человека могут комфортно использовать этот водонагреватель для принятия душа.

Что вам понадобится:

• 20 пластиковых пивных бутылок
• Шланги

Как это работает? Пивные бутылки соединены со шлангами. Солнце нагревает воду из шлангов, когда она проходит через бутылки в душ.

4.

Пакетный план солнечного водонагревателя

Этот солнечный водонагреватель выглядит как гигантская ванна, и он выполняет свою работу.

Вам понадобится:

• Сердцевина газового водонагревателя (можно купить б/у)
• Корыто для крупного рогатого скота
• Рама
• Трубы
• Зеркало

Сделать раму внутри желоба.

Поместите сердцевину внутрь рамы так, чтобы она не касалась стенок желоба. Просверлите три отверстия, через которые будут проходить трубы.

Прикрепите большое зеркало к боковой стенке желоба, чтобы при необходимости оно могло отражать свет. Зеркало можно прикрепить к фанере. Однако обращайтесь с зеркалом осторожно, чтобы избежать трещин.

Чтобы получить максимальное количество солнечного света, можно наклонить весь обогреватель и подпереть его снизу автомобильным домкратом.

Если вы хотите увеличить температуру примерно до 210 градусов по Фаренгейту, вы можете накрыть кормушку фольгой.

Пакетный вариант — пассивный водонагреватель. Пассивные водонагреватели дешевле, чем большинство обычных типов.

Единственным недостатком пассивного водонагревателя является то, что он может быть не таким эффективным, как активный. Однако пассивный обогреватель более надежен.

Ознакомьтесь с планом здесь .

5. Самодельный плоский солнечный водонагреватель

Этот вариант водонагревателя предлагает вариант с медным змеевиком солнечного тепла.

Материалы:

• Фанера
• Доска
• Деревянные стержни
• Медные трубы
• Стекло
• Медные трубки
• Плоские головки
• Переходники с трубы на садовый шланг
• Гвозди
• Дюбели
• Стяжки

Сначала вы размещаете медный провод на плате по кругу. Просверлите отверстия вокруг платы и закрепите кабель в этих отверстиях с помощью стяжек.

Затем соберите каркас, используя дюбели и фанеру.

Затем вставьте плату с катушками внутрь рамы. Просверлите отверстия, через которые будут проходить трубы.

Затем вы закрываете раму стеклом. Вы можете использовать стандартное оконное стекло или любое другое, в зависимости от размера рамы. Затем добавьте переходники для садового шланга к трубам для аккуратной отделки.

Наконец, покрасьте коробку коллектора в черный цвет.

Вы можете добавить ручку, если хотите легко носить его с собой.

Может нагревать воду до 171 градуса по Фаренгейту.

6. Термосифонная система нагрева воды

Для этой системы нагрева воды все, что вам нужно, это солнце и гравитация. Работает без помпы.

Что вам понадобится:

• Коллектор
• Коллектор коллектора
• Медная сетка
• Рулон алюминия
• Изоляционный лист

После сборки коллектора убедитесь, что он соединен с резервуаром для хранения под наклоном для повышения эффективности.

Когда солнечные лучи попадают на солнечную панель, вода в ней нагревается.

Теперь густая вода поднимается в накопительный бак.

Затем холодная вода поступает из накопительного бака в панель через коллектор.

Плюс этой опции в том, что подача воды прекращается, когда температура в коллекторе ниже, чем в баке.

Недостатком этого водонагревателя является то, что его можно использовать только в незамерзающих помещениях. Почему? У него нет защиты от замерзания.

Вот все, что вам нужно знать об этом  DIY .

7. Солнечный водонагреватель из пластиковых бутылок

С помощью этого самодельного лайфхака вы сможете поразить двух зайцев одним выстрелом. Во-первых, иметь систему отопления для вашего дома. Во-вторых, перерабатывайте пластиковые отходы.

Кроме того, в этой системе не используются насосы.

Итак, что вам нужно?

• Пластиковые бутылки
• Картонные коробки
• Труба ПВХ 100 мм и одна труба 20 мм
• Клей для ПВХ
• Соединители, колена и торцевые заглушки из ПВХ
• Краска
• Лента

Отрежьте донышко бутылок и пропустите через них трубы, образуя ряд.

Панели можно размещать под резервуаром на крыше, подвергающейся максимальному воздействию солнечного света.

Для максимальной эффективности заменяйте бутылки каждые пять лет. Почему? Бутылки, вероятно, станут непрозрачными с годами, препятствуя максимальному поглощению тепла.

Узнайте больше здесь .

8. Схема солнечного водонагревателя в бочке

Вы можете легко превратить 45-галлонную бочку в водонагреватель.

Что вам понадобится:

• Бочка
• Поликарбонатный лист
• 5-дюймовая труба из ПВХ
• 2 колпачка
• 2 заглушки переходника
• Черная краска
• Пробки

Зафиксируйте две заглушки в верхней и нижней части корпуса, чтобы прикрепить их к солнечной панели.

Прикрепите трубы из ПВХ к верхней и нижней части бочки. Закрепите панель между двумя трубами из ПВХ. Запечатайте тип ПВХ силиконовой бусиной.

Всегда следите за тем, чтобы уровень воды в бочке был выше верхней пробки.

Поликарбонат позволяет воде стекать к верхней части бочки.

Следуйте этому плану , чтобы сделать свой собственный бочкообразный солнечный нагреватель.

9. Солнечный водонагреватель (использование старого холодильника)

Возможно, вы не знали, что из частей старого холодильника можно сделать солнечный водонагреватель.

Необходимые материалы:

• Детали старого холодильника
• Дюбели
• Стекло
• Алюминиевая фольга
• Резиновый коврик
• Шланги
• Лента

Задняя часть холодильника поглощает много тепла, потому что окрашена в черный цвет, что делает его идеальным коллектором для водонагревателя. Перед началом работы вам нужно вырезать решетку.

Создайте каркас с помощью дюбелей.

Соберите трубы, накройте коллектор стеклом и заделайте трещины герметиком или скотчем, если герметика нет. В качестве подложки используйте коврик.

Прикрепите шланг к концевому и входному отверстиям.

Эта система может нагревать воду до 110 градусов по Фаренгейту.

Вы можете использовать этот самодельный хак , чтобы сделать водонагреватель из деталей старого холодильника.

10. Переносной солнечный водонагреватель

Если вы всегда в пути и часто оказываетесь вне сети, вам может пригодиться портативный солнечный водонагреватель.

Вот материалы, которые вам понадобятся:

• Пятигаллонное ведро
• Вертел для шланга
• Прозрачный шланг
• Латунный фитинг
• Фитинг из ПВХ
• Датчик температуры

Проделайте отверстие в крышке, чтобы избежать попадания воздуха.
Закрепите датчик температуры на крышке.
Проделайте отверстия в ведре и закрепите прокладку на одном из отверстий.
Прикрепите прозрачный шланг снаружи ведра.
Прикрутите шнур к ведру от вашей солнечной батареи.
Сделайте свой собственный переносной солнечный водонагреватель, выполнив следующие действия.
