Турник 3 в 1 своими руками!

Доброго времени суток!:v:

Статья для тех кто по каким-то возможностям не может приобрести <url=»https://workoutshop.ru/catalog/turniki_brusya_i_shvedskie_stenki/turniki/?utm_source=workout.su&utm_medium=ARTICLES&utm_campaign=Turnik-3-v-1-svoimi-rukami»>турник 3 в 1 для дома или улицы</url>. Заниматься на улице, конечно же, хорошо, но погодные условия или другие обстоятельства не позволяют этого сделать, всегда сможет выручить турник дома. Загоревшись этой идеей, я начал молить гугль :pray: о помощи. Долго рыскав в интернете, в поисках чертежа, я наткнулся на интересный пост от igorol в его <url=»https://igorol.livejournal.com/4848.html»>Живом Журнале</url>.
Ссылка для подробного прочтения и чтоб не заниматься плагиатом или красть чужую идею. Просто более качественно написанной статьи я не нашёл. Мой пример готового турника прилагается и комментарии к вопросам и трудностям, с которыми я столкнулся.

Внимательно почитав статью и изучив расчеты и чертежи, я отправился в строительный магазин. Уже в магазине столкнулся с проблемой отсутствия 30 мм трубы. Пришлось заменить на 25 мм (все обошлось мне в 850 р.). Никакого дискомфорта не обнаружил. В руке турник держится хорошо. Приехав дамой и распилив на детали как картинки из поста.

Начал сварку деталей. Варил сам, как и автор статьи, не обладая профессиональными навыками сварщика, швы получились не очень красивыми и аккуратными. Много времени потребовалось на затирание швов, чтоб турник получился более менее презентабельным.

Огромный совет тем кто, сваркой пользоваться не умеет!!! Пользуйтесь маской!!! Купите 1 тюбик лидокаина или инокаина (или другие капли для глаз). Поймав пару зайчиков глаза, ночью были как у крота. :dizzy_face:

Вместо листов металла (как в посте), я на подлокотнике приварил по 2 уголка и подушки садил на саморезы. (снижают вес и нет нужды лишний раз тратиться).

После шлифовки швов, я повесил турник и протер его растворителем. Покраску производил краской в баллончике.:lipstick: (230 р.)

Пока турник сох, занялся изготовлением подушек для подлокотника и спинки. Использовал фанеру, поролон, кожу взял с старой куртки. Вместо клея (как в посте) использовал столярный степлер так как он надежнее и долговечнее. Процесс выглядит так:

Подушки оказались прочные и достаточно мягкие. Затрат не потребовали так как делались из подручных материалов. Еще модернизация была в подушке для спины. Вместо прямого угла я заменил на обычную дверную петлю, приварив ее сделав тем самым ее сгибаемой и не мешала подтягиванию.

Турник весит в районе 13-14 кг. На ручки можно намотать изоленты или поролона, я решил оставить пока так как есть. Затрат на все у меня вышло 1080 р. Конечный результат работы получился таковым:

После внесения небольших штрихов:

Спасибо что дочитали статью до конца.
Удачной сборки.

настенный вариант, чертежи и размеры, разновидности

На чтение 6 мин Просмотров 508 Опубликовано 21. 12.2020 Обновлено 10.12.2020

Подтягивания на турнике помогают развитию мышц рук, плеч и спины. Можно сделать уличное приспособление на даче или компактное (к примеру, разборное) устройство для домашнего пользования. При наличии навыков сварки можно соорудить турник 3 в 1 своими руками.

Что такое турник

Турник — спортивный снаряд для различных групп мышц

Вариации хватов и подтягиваний помогают проработать различные типы мышц и связок. Разные типы хватов увеличивают мускулы в ширину либо в толщину. Упражнение является многофункциональным – развивающим сразу несколько мышечных групп. На настенном турнике 3 в 1 можно тренировать:

бицепсы;
плечелучевые мускулы;
ромбовидные мышцы;
пресс;
большинство крупных спинных мускулов, в том числе широчайшие.

Тренировки также полезны для позвоночного столба, способствуя его гибкости и формированию правильной осанки. Заниматься можно в тренажерном зале или на спортивной площадке, во дворе собственного дома, установив на участке турник с брусьями своими руками. Небольшой снаряд можно разместить и внутри жилища.

Плюсы и минусы самодельного турника

К занятиям на турнике можно приучать детей

Занятия на турнике относятся к видам физической нагрузки, доступным людям любого возраста и уровня подготовки. Установив во дворе турник 3 в 1 подходящих размеров, можно приучать к регулярной гимнастике детей.

Опорные свойства позволяют прикреплять к нему другие снаряды, например, грушу, канат или кольцо для игры в баскетбол. На самодельном турнике можно заниматься в любое время года.

Основной минус в том, что для изготовления снаряда требуются специальные умения. В частности, мастер должен владеть навыком сварки.

Виды турников

Съемный турник

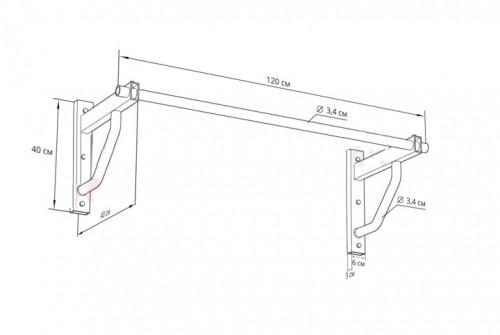

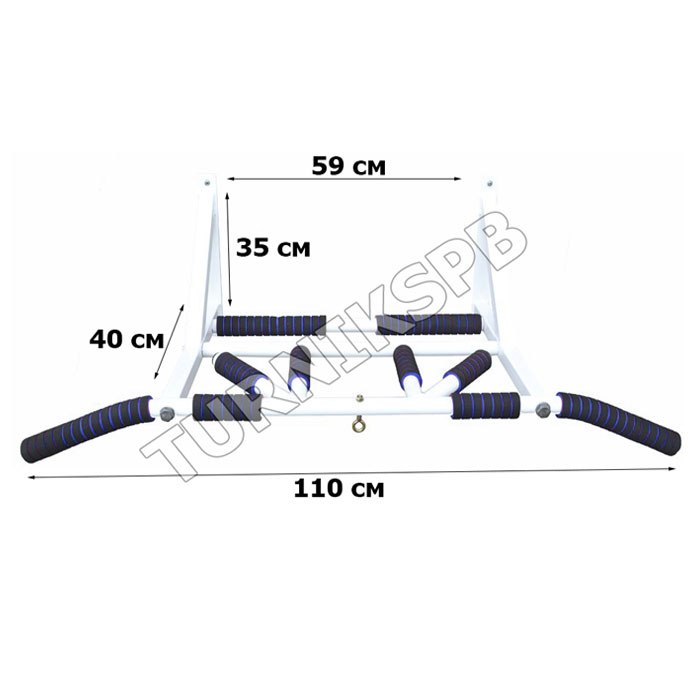

Размеры турника 3 в 1 зависят от того, где он будет размещаться – на улице или в жилище. Обычно даже маленький участок имеет достаточную площадь, чтобы оборудовать там снаряд.

Турник для использования дома можно сделать простым, легковесным и имеющим небольшую ширину. Такой снаряд можно хранить в шкафу или на антресолях, доставая только во время занятий. Однако некоторые предпочитают монтировать в прихожей перекладину на всю ширину проема. Этот вариант хорош простотой и лаконичностью, но позволяет выполнять ограниченный спектр упражнений по сравнению с более сложными конструкциями. Снаряд может быть прикреплен и к стене.

Простейший уличный турник состоит из двух горизонтальных опор и расположенной между ними перекладины. Возможна и организация более сложной схемы – например, несколько стоек, расположенных в ряд и соединенных установленными на разной высоте поперечинами. Такой конструкцией могут пользоваться люди любого роста и возраста. Можно организовать и комплекс со шведской стенкой.

Выбор материалов и подготовка инструментов

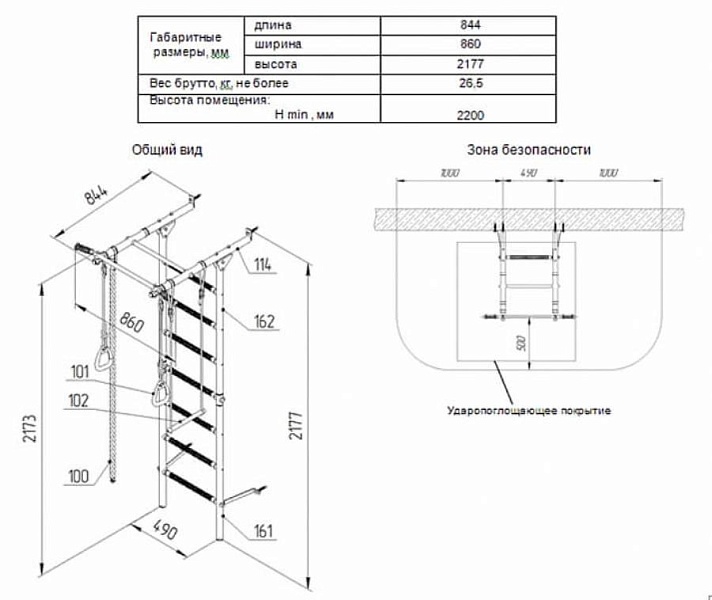

Чертеж потолочного турника

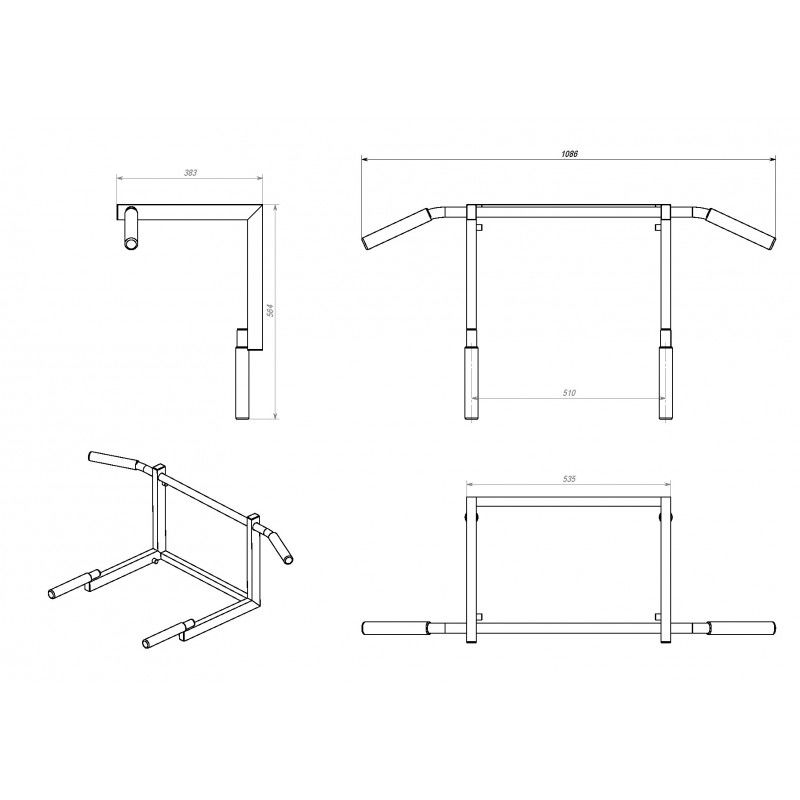

Перед началом работ нужно подготовить чертеж турника 3 в 1. На нем должны быть представлены основные элементы конструкции и их габариты. Можно воспользоваться готовыми чертежами либо спроектировать снаряд самостоятельно.

Наибольшей прочностью отличаются конструкции из стали (в том числе нержавеющей). Качественно выполненный снаряд сможет выдержать вес до 200 кг. Хорошо подходят для его изготовления фрагменты труб и уголков. При этом мастеру потребуется освоить навык сварки или пригласить профессионала. Наиболее прочные горизонтальные элементы получаются из труб со стенками толщиной более 3 мм и диаметром от 3 см.

Прямоугольные и квадратные перекладины прочнее, но можно использовать и круглую. Подойдут трубы и для устройства направляющих.

На использование нержавеющей стали имеются ограничения. Во-первых, нельзя брать пищевые ее варианты: они имеют тонкие стенки и легко гнутся. Во-вторых, изделия из этого металла зачастую имеют очень гладкую скользящую поверхность, поэтому его не следует применять, если турник рассчитан на людей с невысоким уровнем физической подготовки. Нужную протяженность перекладины можно определить, вытянув стоя руку в сторону и вычислив длину расстояния от окончания среднего пальца до плеча второй руки.

Можно соорудить снаряд с использованием деревянных деталей. Вертикальные элементы делаются из бруса диаметром 15 см. В них прорезаются желобки, соответствующие сечению горизонтальной металлической трубы. Последняя фиксируется креплениями с хомутами.

Использовать деревянную перекладину не стоит: из-за неоднородности структуры этот материал может повести себя непредсказуемо при резких рывках.

Вертикальные направляющие можно сделать и из полипропиленовых труб со стенками не тоньше 0,5 см. Пустоты опор после их установки наполняют бетонной смесью.

Подрезать фрагменты труб до нужных размеров можно с помощью болгарки. Также из инструментария потребуются электродрель, аппарат для сварки, степлер для мебели, горелка. Чтобы добиться плотного прилегания круглой и прямоугольной труб, в последней болгаркой пропиливается полукруг, который затем обрабатывается напильником.

Создание комбинированного турника

Для изготовления турника понадобится трубогиб

Начинают работу с подрезания трубы для перекладины в соответствии с заданными габаритами. Также подготавливают 6 фрагментов длиной 0,2 м, из которых будут делаться рукояти. Для них используют круглую трубу. Из квадратного профиля делаются 2 фрагмента, выполняющих функцию брусьев (длиной 0,8-0,85 м) и еще 2, поддерживающих перекладину (по 0,6 м). Также потребуется по паре раскосов (длина 0, 4 м) и связок между брусьями и крепежными деталями (по 0,7 м).

Последовательность сварочных работ будет такой:

От боков перекладины отмеряется по 0,2 м, наносятся отметки и затем края подгибаются на 190 градусов. Для этого подойдет трубогиб.
Поперечину фиксируют на окончаниях спайдерных крепежей, расточенных округлым напильником. Нужно следить, чтобы крепежи образовывали с трубкой прямые углы. Полученная конструкция должна иметь П-образный вид.
Рукоятки обтесываются напильником. Затем их приваривают к середине поперечины. Дистанция между ними должна составлять 0,25 м. Нужны эти элементы для узкого захвата.
Укрепляются брусья. Затем для фиксации каждого элемента привариваются держатели между раскосинами (края которых должны быть заранее обрезаны под нужный угол) и брусьями.
Детали, имеющие вид буквы Г, скрепляются перемычками. Одна из них должна связывать держатели, другая – бруски. Рейки помещают на дистанции 0,3 м от угла. На перемычки будет осуществляться крепление турника.
Затем на брусьях фиксируются рукоятки и устанавливаются настенные крепления.

Для подвешивания снаряда на стене монтируют два крюка с помощью анкерных болтов. Чтобы конструкция была надежнее, можно использовать и большее число крюков (до четырех). Важно, чтобы они образовывали единую горизонталь. Высота креплений подбирается так, чтобы человек, который будет тренироваться, едва мог дотронуться до поперечины пальцами, поднявшись на носки.

После окончания процесса сварки швы нужно обработать напильником и наждачной бумагой. Затем снаряд можно покрасить. На рукоятки монтируются термоусадочные трубки. Чтобы они сидели плотно, производится обработка феном.

Как сделать турник для подтягиваний без винтов и отверстий дома своими руками

Это инструкция о том, как сделать турник дома своими руками, для которого не требуются сверлить отверстия, что делает его идеальным для общежитий или других временных жилищ. Турник при нагрузке прижимается к дверной коробке в двух разных точках, фиксируясь на месте без использования винтов или болтов. Максимальная нагрузка самодельного турника в квартире составляет примерно 140 кг. На нём можно делать широкие, обычные, узкие подтягивания и прочее.

Шаг 1: Замеры

Нам нужно измерить ширину и глубину двери. Большинство дверных коробок будут иметь более или менее одинаковые размеры, но точные замеры важны для правильного распределения веса. Посмотрите на чертежи для более подробного понимания процесса.

Шаг 2: Материалы

Теперь, когда у нас есть нужные габариты, определим список материалов:

оцинкованная стальная труба 1,9см (длина будет определяться по габаритам двери)
2 х 4-направленная (крестовая) муфта
2 х 3-направленная муфта (тройник)
2 х муфта 45 градусов
4 х муфта 90 градусов
2 x закрытый ниппель (имеется в виду ниппель, полностью покрытый сверху резьбой)
2 x ниппель 1,9х7,6 см
2 x ниппель 1,9х10 см
2 x ниппель 1,9х14 см (длина будет определяться габаритами двери и зависит её глубины)
6 х ниппель 1,9х15 см
скотч
губка
ключ для труб
гибкая линейка
изоляция для труб
спортивная лента*
малярная лента*

* Не обязательно

ПРИМЕЧАНИЕ. Я не смог найти ни одного магазина, где бы обрезали трубы на куски менее 30 см и нарезали на них резьбу. Поэтому мне пришлось покупать отдельные ниппели. Если вы найдёте магазин или способны сами резать трубы на небольшие куски и нарезать на них резьбу, то стоимость проекта может быть значительно снижена.

Шаг 3: Сборка

Несколько вещей, которые нужно иметь в виду, прежде чем собирать турник: сборка состоит из множества частей, поэтому вам может потребоваться детское масло, WD-40 или другой тип смазки. Я также использовал более длинную трубу, чтобы использовать её как рычаг, просто будьте осторожны, чтобы не сорвать резьбу.

Я начал с крестовых муфт, установив на одном из концов каждой закрытый ниппель, а затем прикрепил к этой детали 45-градусную муфту. Убедитесь, что выровняли муфту на 45 градусов. На фотографиях лучше видно, что я имею в виду (фото 3)
Затем я прикрепил 15-сантиметровые ниппели к 45-градусным секциям. Это будут рукоятки для широкого хвата (фото 4)
Я взял ниппели на 7,6 см и прикрепил их к верхней части крестовых муфт. Прикрутите муфту-тройник к концу детали 7,6 см, чтобы перпендикулярный её конец смотрел наружу. Здесь будет установлен еще один ниппель на 15 см. (фото 5 и 6)
Затем я взял две 90-градусные муфты и прикрепил к ним 14-сантиметровые ниппели (фото 7 и 8)
Взяв детали из вышеописанного шага, я прикрепил к ним сверху 10-сантиметровые ниппели с муфтами на 90 градусов (фото 9)
Я прикрепил части, сделанные в шагах 4-5, к частям из шагов 1-3. На этом завершается большая часть проекта (фото 10)

Шаг 4: Завершающие штрихи

Я наложил изоляцию для труб на два 15-сантиметровых ниппеля, которые расположены параллельно полу, а затем обмотал их клейкой лентой, предотвращая возможное скольжение. Маскирующая или малярная лента поверх клейкой ленты может помочь предотвратить появление царапин на дверной раме. Я не хотел её наматывать, но всё же решился (фото 1)
Я взял промышленную губку и разделил ее пополам (фото 2), вставил губку в 90-градусную муфту, которая цепляется за кромку дверной коробки (фото 3), а затем я закрепил её скотчем (фото 4)
Затем я добавил к конструкции в крестообразную муфту два последних 15-сантиметровых ниппеля, чтобы закончить рукоятки для упражнения хаммер-грип. (фото 5)
Чтобы улучшить сцепление , вы можете добавить на планку атлетическую ленту.

Шаг 5: Заключение

У вас вышел домашний турник своими руками, который не надо крепить болтами и на котором можно выполнять различные виды подтягиваний.

На какой высоте вешать турник

При установке турника необходимо выполнить ВСЕГО ДВА УСЛОВИЯ:

1. перекладина должна быть на такой высоте, чтобы вы, стоя на цыпочках, едва дотягивались до нее кончиками пальцев;

2. расстояние от перекладины до потолка должно быть минимум 32 см.

Перед покупкой турника удостоверьтесь, что диаметр перекладины находится в пределах 27-29 мм. Допустимы отклонения от этого значения на 1-2 мм в обе стороны.

Для любителей математики и сложных формул:

Расстояние от пола до перекладины рассчитывается по формуле:

ВЫСОТА ПЕРЕКЛАДИНЫ = РОСТ СПОРТСМЕНА х 1.28

Именно такая высота подвеса обеспечит легкий доступ к перекладине (подошел, дотянулся и повис) и в то же время — свободный вис без поджатия ног. При этом сохраняется возможность спокойно ходить под перекладиной, не пригибая голову. Если турник устанавливается в помещении, то минимально необходимая высота потолка должна быть такой:

ВЫСОТА ПОТОЛКА_мин = ВЫСОТА ПЕРЕКЛАДИНЫ + 32см

Небольшой FAQ

1. Что делать, если высота потолка меньше, чем получается по вышеприведенной формуле?

В любом случае, минимально допустимым расстоянием от перекладины до потолка является 32 см (вне зависимости от роста, возраста и пропорций тела спортсмена, кроме исключения, описанного в п.3).

Если это расстояние сделать меньше, то при особо энергичных подъемах, сила инерции может привести к соприкосновению головы с потолком, что деморализует спортсмена и неприятно само по себе.

Поэтому, если потолки в помещении слишком низкие, то перекладина просто закрепляется на расстоянии 32 сантиметра от потолка, а высота от пола — какая получится. Положение виса при этом будет возможно только с ногами, поджатыми в коленях. Разумеется, этот вариант не слишком удобен, поэтому желательно его избегать.

2. Что делать, если я хочу подтягиваться все выше и выше?

Иногда, в качестве подготовки к упражнению «выход силой», спортсмены осуществляют нестандартное подтягивание, когда подбородок поднимается СУЩЕСТВЕННО выше перекладины.

В таком случае расстояние между потолком и перекладиной необходимо соответственно увеличить, чтобы в самой верхней точке подъема расстояние между макушкой головы и потолком было не менее 2 см.

3. Что делать, если у меня гидроцефальная голова (привет Медведеву)?

Не беда! Необходимо всего-навсего пропорционально увеличить расстояние от перекладины до потолка, чтобы исключить возможность повреждения потолочного покрытия и избежать последующего дорогостоящего ремонта.

Важные требования к крепежу:

Чтобы обеспечить полную безопасность при выполнении упражнений на перекладине, необходимо крепить турник к опорным поверхностям (стена, потолок, пол) с максимальной надежностью.

Итак, главные требования:

Основание, к которому требуется закрепить турник, должно быть устойчивым и прочным. Потолочный турник крепится либо к железобетонной плите перекрытия, либо к несущей деревянной балке (в зависимости от конструкции здания). Настенный турник закрепляется в стену из бетона, бревен, полнотелого кирпича. Не допускается установка турника на стену из пенобетона, гипсовых блоков, «дранки», листов гипсокартона, ГВЛ, фанеры и других непрочных материалов.
Для закрепления в кирпичную или бетонную стену необходимо использовать анкер для сквозного монтажа длиной от 80 мм, рассчитанный под отверстие диаметром 10-12 мм: Усилие вырывания такого анкера из стены зависит от величины его заглубления в стену и прочности самого материала стены, и зачастую превышает 1500 кг·с. Такой крепеж выдерживает нагрузки, превышающие конструктивную прочность самого турника. Шурупы с пластиковыми дюбелями для кирпичных или бетонных стен не применяются. Для закрепления в дерево необходимо использовать шурупы минимум 8 мм с головкой под ключ:
Перекладина должна быть установлена абсолютно горизонтально. Для контроля использовать строительный уровень. Косая перекладина приведет к неравномерному распределению нагрузки между правой и левой стороной организма.

П.С. Если кому интересно, я в течение двух месяцев (с февраля по апрель) ежедневно подтягивался по 2-3 раза (иногда 5-7-10 раз) и уже смог поставить свой личный рекорд: 16 раз за один подход! Моей радости просто нет предела! 🙂
