Автоматический регулятор оборотов для мини-дрели


При работе с выводными компонентами приходится изготавливать печатные платы с отверстиями, это, пожалуй, одна из самых приятных частей работы, и, казалось бы, самая простая. Однако, очень часто при работе микродрель приходится то отложить в сторону, то снова взять ее в руки, чтобы продолжить работу. Микродрель лежащая на столе во включенном состоянии создает довольно много шума из-за вибрации, к тому же она может слететь со стола, а зачастую и двигатели прилично нагреваются при работе на полную мощность. Опять же, из-за вибрации довольно трудно точно прицеливаться при засверливании отверстия и нередко бывает так, что сверло может соскользнуть с платы и проделать борозду на соседних дорожках.


Решение проблемы напрашивается следующее: нужно сделать так, чтобы микродрель имела маленькие обороты на холостом режиме, а при нагрузке частота вращения сверла увеличивалась. Таким образом, нужно реализовать следующий алгоритм работы: без нагрузки – патрон крутится медленно, свело попало в кернение — обороты возросли, прошло насквозь – обороты снова упали. Самое главное, что это очень удобно, к тому же двигатель работает в облегченном режиме, с меньшим нагревом и износом щеток.


Ниже приведена схема такого автоматического регулятора оборотов, обнаруженная в интернете и немного доработанная нами для расширения функционала:


Рис.1 — Исходная схема регулятора


После сборки и тестирования выяснилось, что под каждый двигатель приходится подбирать новые номиналы элементов, что совершенно неудобно. Также добавили разрядный резистор (R4) для конденсатора, т.к. выяснилось, что после отключения питания, а особенно при отключённой нагрузке, он разряжается довольно долго. Изменённая схема пробрела следующий вид:


Рис.2 — Доработанная принципиальная схема автоматического регулятора оборотов


Автоматический регулятор оборотов работает следующим образом — на холостых оборотах сверло вращается со скоростью 15-20 оборотов/мин., как только сверло касается заготовки для сверления, обороты двигателя увеличиваются до максимальных. Когда отверстие просверлено и нагрузка на двигатель ослабевает, обороты вновь падают до 15-20 оборотов/мин.


Собранное устройство выглядит следующим образом:


Рис.3 — Собранный автоматический регулятор оборотов


Рис.4 — Вид печатной платы со стороны пайки


На вход подается напряжение от 12 до 35 вольт, к выходу подключается микродрель, после чего резистором R3 выставляется требуемая частота вращения на холостом ходу и можно приступать к работе. Здесь следует отметить, что для разных двигателей регулировка будет отличаться, т.к. в нашей версии схемы был упразднен резистор, который требовалось подбирать для установки порога увеличения оборотов.


Транзистор Т1 желательно размещать на радиаторе, т.к. при использовании двигателя большой мощности он может довольно сильно нагреваться.


Ёмкость конденсатора C1 влияет на время задержки включения и отключения высоких оборотов и требует увеличения если двигатель работает рывками.


Самым важным в схеме является номинал резистора R1, от него зависит чувствительность схемы к нагрузке и общая стабильность работы, к тому же через него протекает почти весь ток, потребляемый двигателем, поэтому он должен быть достаточно мощным. В нашем случае мы сделали его составным, из двух одноваттных резисторов.


Печатная плата регулятора имеет размеры 40 х 30 мм и выглядит следующим образом:


Рис.5 — Разводка печатной платы автоматического регулятора оборотов


Скачать рисунок платы в формате PDF для ЛУТ (При печати указывайте масштаб 100%).


Весь процесс изготовления и сборки регулятора для минидрели занимает около часа. После травления платы и очистки дорожек от защитного покрытия (фоторезиста или тонера, в зависимости от выбранного метода изготовления платы) необходимо засверлить в плате отверстия под компоненты. При этом обратите внимание на размеры выводов различных элементов — они могут существенно отличаться.


Рис.6 — Вытравленная печатная плата


Сверлить отверстия рекомендуется со стороны дорожек, а для того, чтобы компоненты было легче устанавливать – со стороны деталей все отверстия необходимо немного раззенковать сверлом большего диаметра (3-4 мм).


Рис.7 — Зенковка отверстий


Затем дорожки и контактные площадки покрываются флюсом, что очень удобно делать при помощи флюс-аппликатора, при этом достаточно флюса СКФ или раствора канифоли в спирте.


Рис.8 — Покрытие платы флюсом


После лужения платы расставляем и припаиваем компоненты. Автоматический регулятор оборотов для микродрели готов к эксплуатации.


Рис.9 — Автоматический регулятор оборотов для минидрели (вид сзади)


Данное устройство было проверено с несколькими видами двигателей, парой китайских различной мощности, и парой отечественных, серии ДПР и ДПМ – со всеми типами двигателей регулятор работает корректно после подстройки переменным резистором. Важным условием является чтобы коллекторный узел двигателя был в хорошем состоянии, т.к. плохой контакт щеток с коллектором двигателя может вызывать странное поведение схемы и работу двигателя рывками. На двигатель желательно установить искрогасящие конденсаторы и диод для защиты схемы от обратного тока при отключении питания.

Советы по изготовлению регулятора частоты вращения электродвигателя

Регулятор оборотов в двигателе нужен для совершения плавного разгона и торможения. Широкое распространение получили такие приборы в современной промышленности. Благодаря им происходит измерение скорости движения в конвейере, на различных устройствах, а также при вращении вентилятора. Двигатели с производительностью на 12 Вольт применяются в целых системах управления и в автомобилях.

  • Устройство системы
    • Схема регулятора оборотов коллекторного двигателя
    • Зачем используют такой прибор-регулятор
  • Регулятор оборотов электродвигателя 220в
    • Как сделать регулятор своими руками
    • Внедрение системы управления
    • Регулировка работы

Устройство системы

Коллекторный тип двигателя состоит главным образом из ротора, статора, а также щёток и тахогенератора.

  1. Ротор — это часть вращения, статор — это внешний по типу магнит.
  2. Щётки, которые произведены из графита — это главная часть скользящего контакта, через которую на вращающийся якорь и стоит подавать напряжение.
  3. Тахогенератор —это устройство, которое производит слежку за характеристикой вращения прибора. Если происходит нарушение в размеренности процесса вращения, то он корректирует поступающий в двигатель уровень напряжения, тем самым делая его наиболее плавным и медленным.
  4. Статор. Такая деталь может включать в себя не один магнит, а, к примеру, две пары полюсов. Вместе с этим на месте статических магнитов здесь будут находиться катушки электромагнитов. Совершать работу такое устройство способно как от постоянного тока, так и от переменного.

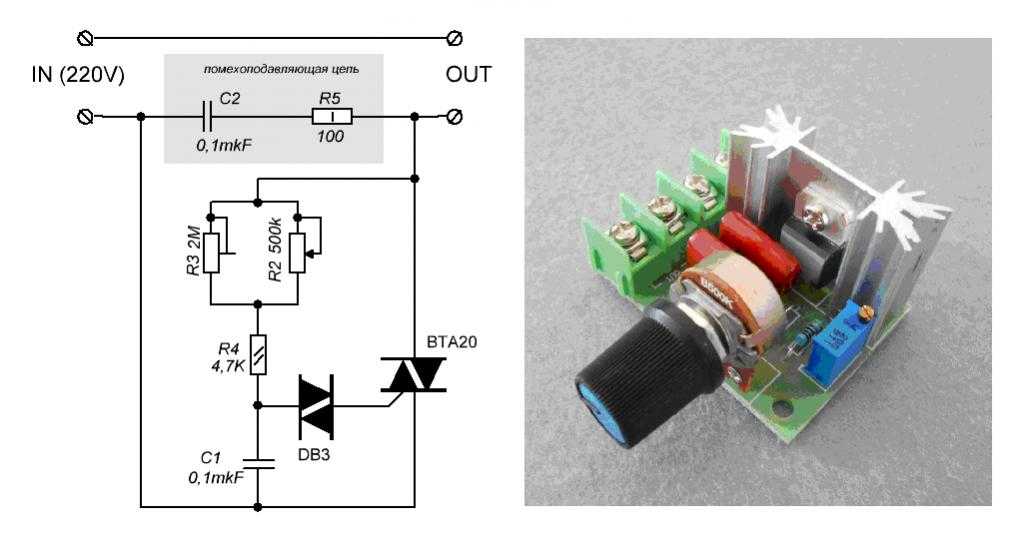

Схема регулятора оборотов коллекторного двигателя

В виде регуляторов оборотов электродвигателей 220 В и 380 В применяются особые частотные преобразователи. Такие устройства относят к высокотехнологическим, они и помогают совершить кардинальное преобразование характеристики тока (форму сигнала, а также частоту). В их комплектации имеются мощные полупроводниковые транзисторы, а также широтно-импульсный модулятор. Весь процесс осуществления работы устройства происходит с помощью управления специальным блоком на микроконтроллере. Изменение скорости во вращении ротора двигателей происходит довольно медленно.

Именно по этой причине частотные преобразователи применяются в нагруженных устройствах. Чем медленнее будет происходить процесс разгона, тем меньшая нагрузка будет совершена на редуктор, а также конвейер. Во всех частотниках можно найти несколько степеней защиты: по нагрузке, току, напряжению и другим показателям.

Некоторые модели частотных преобразователей совершают питание от однофазового напряжения (оно будет доходить до 220 Вольт), создают из него трехфазовое. Это помогает совершить подключение асинхронного мотора в домашних условиях без применения особо сложных схем и конструкций. При этом потребитель сможет не потерять мощность во время работы с таким прибором.

Зачем используют такой прибор-регулятор

Если говорить про двигатели регуляторов, то обороты нужны:

  1. Для существенной экономии электроэнергии. Так, не любому механизму нужно много энергии для выполнения работы вращения мотора, в некоторых случаях можно уменьшить вращение на 20−30 процентов, что поможет значительно сократить расходы на электроэнергию сразу в несколько раз.
  2. Для защиты всех механизмов, а также электронных типов цепей. При помощи преобразовательной частоты можно осуществлять определённый контроль за общей температурой, давлением, а также другими показателями прибора. В случае когда двигатель работает в виде определённого насоса, то в ёмкости, в которую совершается накачка воздуха либо жидкости, стоит вводить определённый датчик давления. Во время достижения максимальной отметки мотор попросту автоматически закончит свою работу.
  3. Для процесса плавного запуска. Нет особой необходимости применять дополнительные электронные виды оборудования — все можно осуществить при помощи изменения в настройках частотного преобразователя.
  4. Для снижения уровня расходов на обслуживание устройств. С помощью таких регуляторов оборотов в двигателях 220 В можно значительно уменьшить возможность выхода из строя приборов, а также отдельных типов механизмов.

Схемы, по которым происходит создание частотных преобразователей в электродвигателе, широко используются в большинстве бытовых устройств. Такую систему можно найти в источниках беспроводного питания, сварочных аппаратах, зарядках телефона, блоках питания персонального компьютера и ноутбука, стабилизаторах напряжения, блоках розжига ламп для подсветки современных мониторов, а также ЖК-телевизоров.

Регулятор оборотов электродвигателя 220в

Его можно изготовить совершенно самостоятельно, но для этого нужно будет изучить все возможные технические особенности прибора. По конструкции можно выделить сразу несколько разновидностей главных деталей. А именно:

  1. Сам электродвигатель.
  2. Микроконтроллерная система управления блока преобразования.
  3. Привод и механические детали, которые связаны с работой системы.

Перед самым началом запуска устройства, после подачи определённого напряжения на обмотки, начинается процесс вращения двигателя с максимальным показателем мощности. Именно такая особенность и будет отличать асинхронные устройства от остальных видов. Ко всему прочему происходит прибавление нагрузки от механизмов, которые приводят прибор в движение. В конечном счёте на начальном этапе работы устройства мощность, а также потребляемый ток лишь возрастают до максимальной отметки.

В это время происходит процесс выделения наибольшего количества тепла. Происходит перегрев в обмотках, а также в проводах. Использование частичного преобразования поможет не допустить этого. Если произвести установку плавного пуска, то до максимальной отметки скорости (которая также может регулироваться оборудованием и может быть не 1500 оборотов за минуту, а всего лишь 1000) двигатель начнёт разгоняться не в первый момент работы, а на протяжении последующих 10 секунд (при этом на каждую секунду устройство будет прибавлять по 100−150 оборотов). В это время процесс нагрузки на все механизмы и провода начинает уменьшаться в несколько раз.

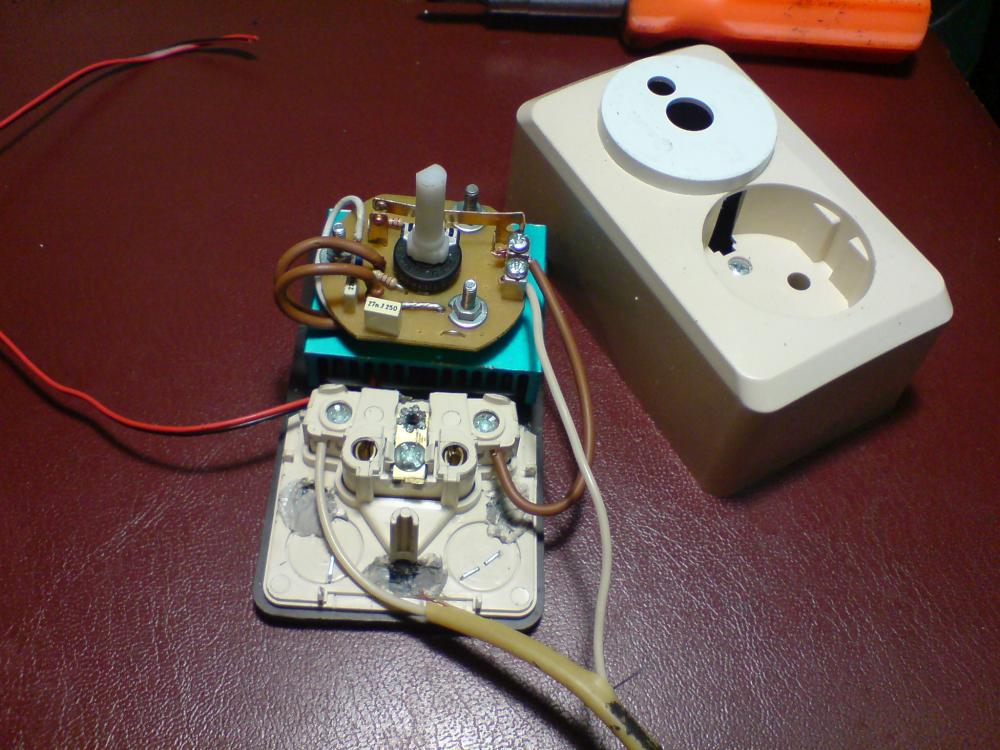

Как сделать регулятор своими руками

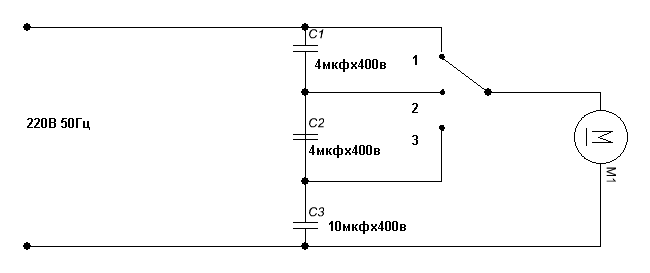

Можно совершенно самостоятельно создать регулятор оборотов электродвигателя около 12 В. Для этого стоит использовать переключатель сразу нескольких положений, а также специальный проволочный резистор. При помощи последнего происходит изменение уровня напряжения питания (а вместе с этим и показателя частоты вращения). Такие же системы можно применять и для совершения асинхронных движений, но они будут менее эффективными.

Ещё много лет назад широко использовались механические регуляторы — они были построены на основе шестеренчатых приводов или же их вариаторов. Но такие устройства считались не очень надёжными. Электронные средства показывали себя в несколько раз лучше, так как они были не такими большими и позволяли совершать настройку более тонкого привода.

Для того чтобы создать регулятор вращения электродвигателя, стоит использовать сразу несколько устройств, которые можно либо купить в любом строительном магазине, либо снять со старых инвенторных устройств. Чтобы совершить процесс регулировки, стоит включить специальную схему переменного резистора. С его помощью происходит процесс изменения амплитуды входящего на резистор сигнала.

Внедрение системы управления

Чтобы значительно улучшить характеристику даже самого простого оборудования, стоит в схему регулятора оборотов двигателя подключить микроконтроллерное управление. Для этого стоит выбрать тот процессор, в котором есть подходящее количество входов и выходов соответственно: для совершения подключения датчиков, кнопок, а также специальных электронных ключей.

Для осуществления экспериментов стоит использовать особенный микроконтроллер AtMega 128 — это наиболее простой в применении и широко используемый контроллер. В свободном использовании можно найти большое число схем с его применением. Чтобы устройство совершало правильную работу, в него стоит записать определённый алгоритм действий — отклики на определённые движения. К примеру, при достижении температуры в 60 градусов Цельсия (замер будет отмечаться на графике самого устройства), должно произойти автоматическое отключение работы устройства.

Регулировка работы

Теперь стоит поговорить о том, как можно осуществить регулировку оборотов в коллекторном двигателе. В связи с тем, что общая скорость вращения мотора может напрямую зависеть от величины подаваемого уровня напряжения, для этого вполне пригодны совершенно любые системы для регулировки, которые могут осуществлять такую функцию.

Стоит перечислить несколько разновидностей приборов:

  1. Лабораторные автотрансформеры (ЛАТР).
  2. Заводские платы регулировки, которые применяются в бытовых устройствах (можно взять даже те, которые используются в пылесосах, миксерах).
  3. Кнопки, которые применяются в конструкции электроинструментов.
  4. Бытовые разновидности регуляторов, которые оснащены особым плавным действием.

Но при этом все такие способы имеют определённый изъян. Совместно с процессами уменьшения оборотов уменьшается и общая мощность работы мотора. Иногда его можно остановить, даже просто дотронувшись рукой. В некоторых случаях это может быть вполне нормальным, но по большей части это считается серьёзной проблемой.

Наиболее приемлемым вариантом станет выполнение функции регулировки оборотов при помощи применения тахогенератора.

Его чаще всего устанавливают на заводе. Во время отклонения скорости вращения моторов через симистры в моторе будет происходить передача уже откорректированного электропитания, сопутствующего нужной скорости вращения. Если в такую ёмкость будет встроена регулировка вращения самого мотора, то мощность не будет потеряна.

Как же это выглядит в виде конструкции? Больше всего используется именно реостатная регулировка процесса вращения, которая создана на основе применения полупроводника.

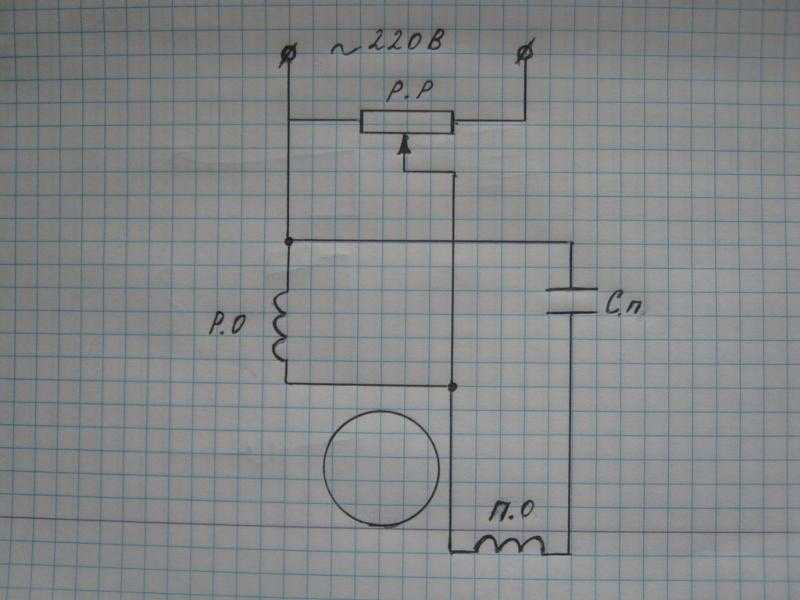

В первом случае речь пойдёт о переменном сопротивлении с использованием механического процесса регулировки. Она будет последовательно подключена к коллекторному электродвигателю. Недостатком в этом случае станет дополнительное выделение некоторого количества тепла и дополнительная трата ресурса всего аккумулятора. Во время такой регулировки происходит общая потеря мощности в процессе совершения вращения мотора. Он считается наиболее экономичным вариантом. Не используется для довольно мощных моторов по вышеуказанным причинам.

Во втором случае во время применения полупроводников происходит процесс управления мотором при помощи подачи определённого числа импульсов. Схема способна совершать изменение длительности таких импульсов, что, в свою очередь, будет изменять общую скорость вращения мотора без потери показателя мощности.

Если вы не хотите самостоятельно изготавливать оборудование, а хотите купить уже полностью готовое к применению устройство, то стоит обратить особое внимание на главные параметры и характеристики, такие, как мощность, тип системы управления прибором, напряжение в устройстве, частоту, а также напряжение рабочего типа. Лучше всего будет производить расчёт общих характеристик всего механизма, в котором стоит применять регулятор общего напряжения двигателя. Стоит обязательно помнить, что нужно производить сопоставление с параметрами частотного преобразователя.

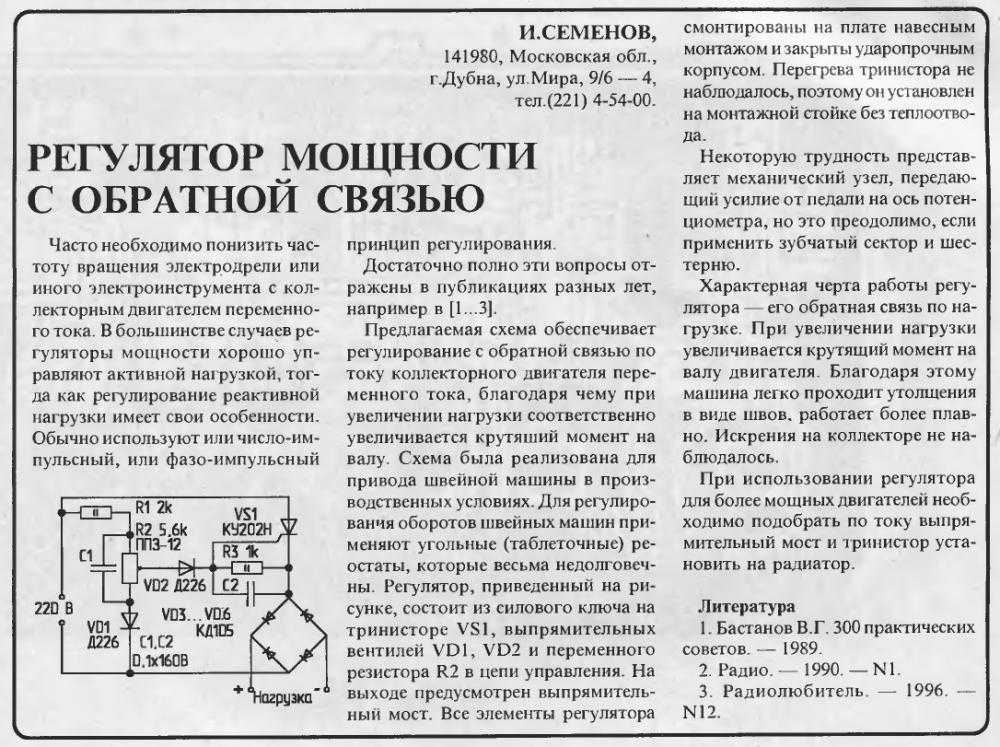

Схема контроллера регулируемой скорости сверла

Предлагаемая схема контроллера переменной скорости сверла поддерживает постоянную (регулируемую) скорость двигателя сверлильного станка, независимо от нагрузки.

Одним из наиболее часто используемых электроинструментов является дрель. Несмотря на бесчисленные преимущества, у электродрели есть один существенный недостаток — постоянная высокая скорость для многих применений.

Даже при наличии двухскоростных конфигураций нижний предел составляет около 300-750 об/мин, что по-прежнему очень быстро для тонких работ, таких как сверление каменной кладки или использование фрез на листовом металле.

Наша версия регулятора скорости в дрели позволяет изменять скорость от 0 до 75% полной скорости. Кроме того, он также позволяет работать на нормальной скорости без отсоединения контроллера от дрели.

Даже при изменении нагрузки контроллер оснащен встроенной компенсацией для сохранения стабильной скорости.

Как это работает

Типичная характеристика электродвигателя заключается в том, что во время работы он создает обратное напряжение, противодействующее напряжению питания.

Это состояние называется противо-ЭДС. Установлено, что противодействующее напряжение пропорционально скорости электродвигателя. Контроллер скорости сверления SCR использовал этот эффект для обеспечения определенной компенсации скорости в зависимости от нагрузки.

Этот контроллер использует кремниевый управляемый выпрямитель (SCR) для подачи полуволновой мощности на двигатель бурильной машины. Основы проводимости SCR:

  1. Анод (клемма A) имеет положительный заряд по отношению к катоду (клемма K).
  2. Когда на затворе (клемма G) возникает положительное напряжение не менее 0,6 В по отношению к катоду.
  3. На клемму затвора поступает ток силой около 10 мА.

Время включения тиристора в каждом положительном полупериоде можно эффективно регулировать, контролируя уровень сигнала напряжения на затворе. В заключение, мы можем прекрасно контролировать количество энергии, подаваемой на дрель.

Резисторы R1 и R2, а также потенциометр RV1 становятся делителем напряжения, подающим полуволновое напряжение регулируемого значения на затвор тринистора. Если двигатель неподвижен, катод тринистора будет при 0 В и он почти полностью включится. По мере того, как скорость сверла увеличивается, на сверле образуется напряжение.

Этот дополнительный потенциал снижает эффективное напряжение затвор-катод. Таким образом, когда двигатель разгоняется, подаваемая мощность уменьшается до тех пор, пока двигатель не станет стабильно работать на скорости, регулируемой конфигурацией RV1.

Допустим, на сверло наложена нагрузка. Это приведет к замедлению сверла и одновременно к падению напряжения на сверле. Затем к двигателю будет подаваться больше мощности из-за автоматического увеличения времени зажигания SCR.

Таким образом, скорость сверления поддерживается после установки независимо от нагрузки. Диод D2 уменьшает вдвое мощность, рассеиваемую на резисторах R1, R2 и RV1, ограничивая ток через них только положительными полупериодами.

Диод D1 защищает затвор SCR от чрезмерного обратного напряжения.

SW1 легко закорачивает SCR в положении полной скорости. В результате RV1 не работает и на дрель подается все сетевое питание.

Конструкция

Самое главное, важно знать, что схема регулятора скорости бурения подключается напрямую к сети без разделительного трансформатора.

Поэтому во время сборки необходимо соблюдать меры предосторожности, чтобы избежать тяжелых или смертельных травм.

Использование маркировочной ленты или печатной платы не требуется, поскольку используется лишь небольшое количество электронных компонентов. Необходимы только два «воздушных» соединения, и они должны быть надежно изолированы, чтобы избежать короткого замыкания.

В этом проекте используется SCR с креплением на шпильках. Этот компонент размещается с помощью прилагаемого наконечника для пайки и припаивается к центральному выступу переключателя.

Для нагрузки до 3 А радиаторы не требуются. Если у вас есть SCR в пластиковом корпусе, вы можете просверлить отверстие в выступе переключателя и прикрутить SCR прямо.

Тем не менее, рекомендуется поместить кусок алюминия размером 25 мм x 15 мм между SCR и выступом переключателя, чтобы он работал как радиатор.

Очень важно помнить о заземлении всех внешних компонентов, поскольку устройство работает при напряжении 240 В переменного тока. Для кейса мы использовали пластиковый отсек с металлической крышкой.

Кроме того, используется кабельный зажим, прикрепленный металлическим винтом через пластиковый корпус сбоку.

Не забудьте подготовить заземление для этого винта, крышки и клеммы заземления выходной розетки.

Необходимо использовать только сплошную проводку, так как кабели заземления идут от одной точки заземления к другой без промежуточных звеньев. Можно припаять два кабеля заземления к одному наконечнику заземления, но никогда не закреплять два провода одним винтом.

Алюминиевая крышка коробки UB3 не является прочной для этого применения, особенно если прорезать отверстие для выходного разъема.

Поэтому обязательно изготовьте новую крышку из стали 18 калибра или алюминия 16 калибра.

В качестве дополнительной меры предосторожности рекомендуется нанести небольшое количество клея, лака или даже лака для ногтей на канавки винта, который будет крепиться внутри устройства. Это гарантирует надежную фиксацию.

Вы можете заметить, что у некоторых тиристоров ток запуска, обеспечиваемый резисторами R1 и R2, недостаточен. Чтобы преодолеть это, просто добавьте дополнительный резистор 10 кОм параллельно каждому резистору.

Как использовать

Во-первых, подключите цепь регулятора скорости дрели к сети и дрель к контроллеру.

Затем выберите желаемую скорость – полную или регулируемую. Вы можете заметить, что нет переключателя ON или OFF, потому что функция переключения обеспечивается самим переключателем дрели.

На полной скорости дрель работает нормально, а регулятор скорости на контроллере не действует.

Если выбрана переменная скорость, система управления будет регулировать скорость в диапазоне от 0 до 75% полной скорости. Возможно наличие мертвых зон на низких оборотах и ​​концах управления на высоких оборотах.

Это вполне нормально и происходит из-за свойств сверла и допусков компонентов в контроллере.

На очень низких скоростях можно заметить рывки сверла без нагрузки. Но в момент введения нагрузки рывок уменьшается и в конце концов исчезает.

Пока дрель используется не на полной скорости, эффект охлаждения двигателя будет значительно снижен.

Это происходит из-за того, что вентилятор охлаждения закреплен на валу якоря и также медленнее вращается. Поэтому дрель будет нагреваться при работе на малых оборотах, поэтому важно не использовать дрель в таком режиме в течение длительного периода.

  • Список деталей
  • R1, R2 = резистор 10K 1W 5%
  • RV1 = потенциометр 2,5K Lin
  • D1, D2 = Diodes 1N4004
  • SCR1 = SCR 2N44443 или BT151 (4121212121212121 (8121212121 (8121212121 (400212121 (40021212121 (811212121 (81212121 (81121 (81212121 (40029 2
  • (400212121 (40029 2
  • (400121 (40029 2
  • (40012121 (400129 2
  • (40029 2
  • .
  • SW1 = распределительная коробка
  • 3-жильный гибкий кабель и вилка
  • Кабельный зажим
  • 3-контактная розетка питания

Некоторые тиристоры могут иметь ток срабатывания выше нормального значения, что может препятствовать работе устройств. В таких случаях вы можете добавить тиристоры параллельно с двумя резисторами 10 кОм с дополнительным резистором 10 кОм, чтобы обеспечить достаточный ток для срабатывания затвора тиристора.

Еще одна схема контроллера скорости сверления на основе SCR

С помощью электродрели с регулируемой скоростью часто бывает проще сверлить отверстия в различных металлах, пластике и т. д. Если, как и я, у вас нет мульти- скоростную дрель, вы можете модернизировать односкоростную дрель, чтобы она была более полезной, добавив небольшую схему, показанную на изображении выше.

Двухполупериодный пульсирующий постоянный ток выключателя SCR1 обеспечивается мостовым выпрямителем (BR1). В то время как SCR1 должен иметь PIV 300 В и номинальный ток 25 А, мостовой выпрямитель должен быть рассчитан на 500 PIV и иметь номинальный ток 10 А.

Обратному напряжению двигателя бура противостоит диод D1, рассчитанный на 2А. R1 регулирует скорость сверла. Кроме того, вы можете рассмотреть возможность использования паяльника со схемой для целей тестирования.

Использование Triac Phase Control

Почти все регуляторы скорости бурения имеют ряд недостатков. Например, неадекватная стабильность скорости, слишком большая тряска на пониженных скоростях и большое рассеивание мощности от последовательного резистора, используемого для определения тока двигателя.

Схема, описанная в этой статье, лишена всех этих недостатков и, кроме того, невероятно проста. Вход сетевого переменного тока выпрямляется D1 и понижается резистором R1.

Ток, потребляемый T1, может регулироваться через P1, таким образом, также манипулируя постоянным напряжением, которое подается на C2, то есть на базу T2. Т2 подключен как эмиттерный повторитель, и напряжение на катоде D3 примерно на 1,5 В ниже базового напряжения Т2.

Предположим, что двигатель переключается, но питание симистора отключено, противо-Э. Д.С. созданный двигателем, будет развиваться на выводе T1 симистора.

Пока это напряжение выше, чем напряжение на катоде D3, симистор остается выключенным, однако по мере торможения двигателя это напряжение падает и симистор активируется.

В случае увеличения нагрузки на двигатель, что приводит к замедлению двигателя бурильной машины, противо-Э.Д.С. будет падать быстрее, и симистор сработает быстрее, в результате чего скорость двигателя увеличится.

Поскольку симистор можно активировать только на положительных полупериодах сигнала переменного тока, контроллер скорости бурения не будет постоянно регулировать скорость двигателя от нуля до скорости дросселирования, а для стандартной работы на полной скорости встроен S1, который активирует trlac включен полностью.

Тем не менее, схема демонстрирует очень хорошие характеристики контроля скорости в критически важном диапазоне пониженных скоростей. L1 и C1 доставляют р.ч. подавление помех, вызванных обрывом фазы симистора.

L1 может быть безрецептурным легко доступным RF. супрессорный дроссель индуктивностью в несколько микрогенри.

Номинальный ток L1 должен составлять от двух до четырех ампер по отношению к номинальному току двигателя бурильной машины. Почти любой 600-вольтовый 6-амперный симистор будет очень хорошо работать в схеме.
