Крыша, как и фасад здания, является его «визитной карточкой», и поэтому должна быть не только функциональной, но и красивой. Установкой кровельного материала монтаж крыши не оканчивается. Дело в том, что оставшееся расстояние от края кровли до стены здания образует огромную щель. Через нее под кровлю может попадать пыль, влага, залетать птицы. К тому же, она в паре с оголенными стропилами смотрятся не очень эстетично. Исправить данную ситуацию можно монтажом софитов. О том, как установить софиты своими руками с подробной инструкцией, расскажем далее.

Содержание

Что такое софиты и из чего их делают
Технология монтажа софитов своими руками
Пошаговый монтаж софитов своими руками
Ошибки при монтаже софитов
Монтаж софитов своими руками: видео

Что такое софиты и из чего их делают

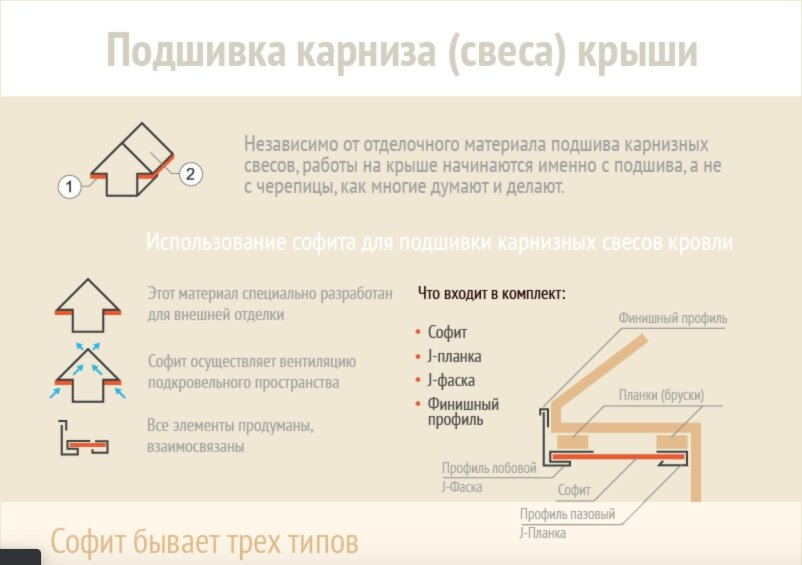

Софиты – элементы обшивки нижней части кровли. Они закрывают нижнюю часть от пагубного влияния атмосферных явлений, насекомых и птиц, а также являются элементом вентиляции кровли. В настоящее время промышленные софиты изготавливают из различных материалов:

Винил. Виниловые софиты отличаются своей легкостью. Небольшой вес материала не требует установки массивной обрешетки каркаса. К тому же, он обладает антибактериальными свойствами. На поверхности винила не образуется грибок и плесень, что исключает постоянный уход за ним. По стоимости данный материал может «дать фору» практически любым софитам, что делает его очень популярным не только для подшивки крыши жилого дома, но и для крыш гаражей или других построек. Он очень просто поддается обработке и монтажу, поэтому установку пластиковых софитов можно сделать своими руками. К недостаткам винила можно отнести то, что при нагреве он может издавать неприятный запах, но стоит отметить, что относится это в основном к дешевому материалу. Также этот материал поддерживает горение.

Оцинкованная сталь. Из таких листов изготавливают покрытие кровли. Они состоят из непосредственно стального листа, который покрывается слоями полимера, и краски. Благодаря этому софиты из оцинковки обладают высокой прочностью, служат довольно долго, не поддерживают горение, легко монтируются. Однако, недостатком данных моделей является их относительно высокий вес, поэтому монтаж металлического софита своими руками требует установки мощного каркаса.

Дерево. Для подшивки крыши часто используют деревянную вагонку. Это экологически чистый материал, который по своей красоте может соперничать практически со всеми остальными. Природная теплота дерева делает фасад здания очень уютным. Недостатком натурального дерева является то, что оно очень подвержено влиянию окружающей среды, а также требует постоянного ухода. Без него древесина может сгнить либо повредиться насекомыми. К тому же в сравнении с пластиком, или винилом, стоимость дерева гораздо выше. В настоящее время все чаще прибегают к установке древесного композита, который в своем составе имеет натуральную древесину лиственный пород и полимерные материалы. Благодаря этому эксплуатационные характеристики таких софитов вырастают в разы.
Алюминий и медь. Данные модели являются довольно дорогими. Они не подвержены коррозии, имеют небольшой вес, но при этом обладают хорошей прочностью. Даже без дополнительной обработки они выглядят красиво. Однако, стоимость данных моделей очень высока. К тому же для их монтажа необходимо привлекать специалистов.

Софиты, помимо материала, из которых они изготовлены, делятся по своей фактуре на:

Сплошные. Панель не имеет отверстий и абсолютно глухая.
Перфорированные. Панель имеет отверстия в виде перфорации.
Комбинированные. Панель на части поверхности имеет перфорацию, а часть – глухая.
Наиболее популярными являются комбинированные панели. Они не слишком открытые, но позволяют проветривать стропильную систему крыши.

При выборе софитов очень важно обратить внимание на качество их исполнения, а также на цвет. Лучше стараться купить изделия одной партии. Тогда цвет их будет одинаковым. По этой же причине количество материала для закупки рассчитывается с учетом 15%-ного запаса на случай порчи.

Технология монтажа софитов своими руками

Обшивка подкровельного пространства софитами не является сложным процессом. При обладании простыми навыками монтажных работ и набором простых инструментов.

Основные принципы технологии монтажа софитов:

Монтаж обшивки проводят на предварительно установленную обрешетку под софиты, которую делают из деревянного бруса или оцинкованного профиля. Последний отличается более надежными характеристиками, поэтому лучше использовать именно его. Если планируется монтаж обрешетки из дерева, ее необходимо предварительно обработать олифой и антисептиком. В противном случае, срок ее службы будет недолгим.
Для крепления панелей к профилю используются саморезы из нержавеющей стали. Обычные саморезы со временем начнут ржаветь, что приведет к появлению пятен ржавчины на обшивке.
При монтаже софитов необходимо соблюдать несколько простых правил:
Установка проводится при температуре окружающей среды не менее +15°С.
Перед началом работ материал выкладывают наружу, чтобы он обрел нормальную температуру и влажность. В противном случае при нагреве или охлаждении он может менять свои размеры, что не очень хорошо.

Рейки для крепления софитов должны располагаться параллельно стенам задания.
Расстояние между планками крепления софитов должно быть не более 400 мм.
Первый и последние профиля или брусья устанавливаются вплотную к краю кровли и стене здания.
Ширина панели софита должна быть немного меньше расстояния между поддерживающими профилями на 5-6 мм. Это даст возможность материалу расширяться при нагреве.
Лобовая доска кровли всегда зашивается глухим софитом, нижняя плоскость – перфорированным или комбинированным.

Пошаговый монтаж софитов своими руками

Для проведения данной работы понадобятся следующие материалы и инструменты:

Электродрель или перфоратор.
Электролобзик.
Дюбели быстрого монтажа 4Х40 для крепления J-профиля к стене.
Саморезы из нержавейки для крепления J-профиля к лобовой доске или другим деревянным элементам крыши.
Панели софитов.
J-профили.
Уровень, рулетка, линейка.

Порядок работ:

Начинают монтаж софита с установки J-профиля на торце лобовой доски. Он необходим для крепления горизонтальной планки софита. При монтаже необходимо обязательно следить за тем, чтобы он был установлен по уровню. Расстояние от стены до точки крепления профиля должно быть одинаковым по всей его длине. Для контроля используют уровень и рулетку. Крепится J-профиль к лобовой доске кровли при помощи саморезов с шагом 300-400 мм. Для этого лучше использовать электрошуруповерт.
После окончания монтажа одного профиля монтируется пристенный J-профиль. Полки профилей, на которых будет лежать софит, должны находиться на одном уровне. Поэтому разметку под установку пристенного профиля необходимо делать под уже установленный профиль в торце лобовой доски. Для этого используют уровень. Крепится J-профиль к стене при помощи дюбелей быстрого монтажа. Профиль прикладывается к стене по нанесенной разметке, при помощи дрели сверлится сквозное отверстие, в которое вставляется дюбель. После этого в него забивается гвоздь. Устанавливается крепеж с шагом 400-500 мм. Теперь профили для подшивки нижнего карниза готовы.
Далее можно приступать к установке профилей для подшивки лобовой доски. На ней также устанавливаются 2 J-профиля: нижний и верхний. Верхний монтируется таким образом, чтобы он заходил под край кровли, а нижний, чтобы образовывал с уже установленным горизонтальным профилем прямой угол. Монтаж J-профилей для зашивки лобовой доски проводится при помощи саморезов.
При установке софитов необходимо помнить, что стык между полосами не должен «висеть» в воздухе. Именно поэтому, зная их длину, необходимо установить поперченные планки, или профили.
Для подшивки нижней части карниза используется комбинированный софит либо перфорированный, а для подшивки лобовой доски – глухие модели. Ширина стандартной полосы софита составляет 400 мм. Поэтому, если расстояние между направляющими J-профилями более 406 мм (6 мм на тепловое расширение), между ними устанавливается дополнительная планка, на которой стыкуют 2 полосы.
Если расстояние меньше, софит можно немного подрезать. По краям каждой панели есть замки, благодаря которым они стыкуются между собой.

Установка софита не представляет собой ничего сложного. Панель заводится торцевой частью в один профиль, а затем в другой. Конец панели крепится к поперечной планке саморезами. Затем устанавливается следующая планка, которая стыкуется с предыдущей при помощи специального замка.

Особое внимание следует уделить монтажом софитов в углах. Существует два способа стыковки софитов в углах:

Прямой монтаж.
Диагональный монтаж софитов.

И в том и в другом случае стыковку панелей проводят при помощи соединения двух J-профилей задними стенками. При прямой стыковке стык находится на одной из сторон подшивки, при диагональной – посредине угла. Второй способ более сложный и трудоемкий, однако, результат в этом случае более интересный.

Ошибки при монтаже софитов

Как правило, при проведении данных работ ошибки совершить довольно сложно. Однако, и они встречаются. Главными из них являются:

Плохое или неровное крепление направляющих профилей.
Отсутствие технологического зазора.
Отсутствие дополнительного крепления в месте стыковки панелей.
Отсутствие дополнительного профиля в случае ширины карниза более 400 мм. Правда, здесь необходимо помнить, что в местах с сильными ветрами устанавливать дополнительный профиль необходимо в любом случае.

Все эти моменты могут повлиять на эксплуатацию софитов, поэтому лучше сделать все правильно сразу, чем переделывать через некоторое время.

Монтаж софитов своими руками: видео

Как и чем правильно крепить софиты на крыши, технология монтажа

Софиты и комплектующие Технониколь

Палитра

Жасмин

Каштан

Пекан

Бруния

Размеры и вес одной панели

Длина

3000 мм

Ширина

308 мм

Толщина

0,93 мм

Площадь

0,924 м²

Масса

1,71 кг

Панели софитов

Комплектующие

Особенности монтажа виниловых софитов

Общие рекомендации по монтажу

Софиты монтируют при температуре окружающей среды не ниже +5 °С.

Резать софиты можно с помощью ножовки, электролобзика, ножниц по металлу, циркулярной пилы или УШМ.

Софиты устанавливают после завершения кровельных и фасадных работ.

Основные принципы монтажа

Недовинчивайте саморезы на 1 мм для свободного движения панелей

Саморезы должны входить точно по центру крепежных отверстий

Панели софитов надо обрезать на 1−2 см меньше ширины свеса, которую надо закрыть

Все это обеспечивает свободный ход софитов при температурном расширении материала.

Рекомендуемые значения зазоров в зависимости от температуры воздуха указаны в таблице 1. Чем холоднее на улице при монтаже, тем больше должен быть зазор.

Таблица 1

Температура воздуха во время монтажа, °С	+5	+10	+15	+20	+25	+30
Зазор, мм	10	9	8	7	6	5

Инструменты и дополнительные материалы для обшивки крыши софитами

Материалы:

Деревянные бруски сечением 45 х 45 мм — чтобы сделать каркас под обрешетку.

Деревянные доски сечением 100 х 25 мм — чтобы смонтировать обрешетку под установку панелей.

Металлические уголки и пластины для крепления и соединения брусков.

Саморез оцинкованный по дереву, длиннее сечения бруска минимум на 2 см — для монтажа обрешетки. Например, если сечение равно 45 мм, то длина саморезов — 70 мм.

Оцинкованные саморезы длиной 25 − 30 мм — чтобы прикрепить софиты и направляющие.

Инструменты:

Режущий инструмент: ножовка, электролобзик, ножницы по металлу, циркулярная пила, УШМ

Рулетка

Карандаш или маркер

Шуруповерт

Угольник

Уровень

Варианты подшивки крыши софитами

Устройство подшива карнизного свеса, расположенного горизонтально

Каркас под обрешетку горизонтального карнизного свеса

Горизонтальная подшивка свесов частично перфорированными панелями софитов

Подшив свеса кровли, параллельно скату

Свес кровли с обрешеткой по стропилам — подшивка параллельно скату

Подшивка карнизного свеса параллельно скату

Инструкция для монтажа софитов на карниз крыши своими руками

Устройство каркаса под обрешетку

Для устройства каркаса под обрешетку горизонтального свеса установите брусок на фасаде по уровню нижнего края свеса крыши. Затем перпендикулярно установите бруски, соединяющие фасад и свес крыши. Бруски между собой соедините при помощи металлических уголков и пластин.

Каркасом для обрешетки свеса параллельно скату являются стропила крыши.

Каркас под обрешетку горизонтального свеса

При устройстве свеса параллельно скату стропила являются каркасом под обрешетку

Монтаж обрешетки под установку панелей и направляющих

Две доски обрешетки прикрепите по краям свеса, остальные доски прикрепите между ними с шагом не более 300 мм.

При устройстве свеса параллельно скату обрешетка прикрепляется к стропилам

Для обрешетки подойдет доска сечением 100 × 25 мм

Подготовка к монтажу и подрезка софитов

Для более удобного монтажа и соблюдения температурного зазора подрезайте панели так, чтобы их длина была немного меньше расстояния между J-профилями. Длину панели лучше определить опытным путем после монтажа первой панели на свесе.

Соблюдайте основные принципы монтажа виниловых софитов.

Измеряйте как можно точнее

При раскрое учитывайте тепловое расширение ПВХ

Установка фасок и профилей

Прикрепите к обрешетке направляющие профили — J-профили с шагом 300 мм.

Саморез должен входить в середину монтажного отверстия J-профиля

Для лучшего сопряжения соседних профилей надо подрезать часть следующего профиля на 3−5 см и завести один профиль в другой.

Подрезаем

Заводим один J-профиль в другой за 4 шага

Монтаж и фиксация панелей софитов

В направляющие профили вставьте панели софитов и прикрепите при помощи саморезов к обрешетке.

Разместите панель между J-профилями

Не закручивайте саморез до конца — оставьте температурный зазор

Панели защелкиваются между собой, и получается единое полотно

Главные нюансы применения крепежа

Недовинчивайте саморезы на 1 мм для свободного движения панелей.

Саморезы должны входить точно по центру крепежных отверстий.

Монтаж углов подшивки

Углы свесов можно собрать двумя способами.

Диагональное угловое соединение

Прикрепите H-профиль к бруску, который соединяет угол дома и угол свеса крыши.

Н-профиль готов к установке

H-профиль закрепили диагонально

Панели подрезайте «елочкой» и устанавливайте на свес.

Софиты соединяются под углом

Прикрепите панели софитов саморезами.

Завершение монтажа диагонального углового соединения

Прямое угловое соединение

При помощи H-профиля

Прикрепите Н-профиль от угла карниза перпендикулярно стене.

Н-профиль закрепили на обрешетке угла. Панели соединяются под углом 90°

При помощи J-профилей

Установите два J-профиля от угла перпендикулярно карнизу.

J-профили на месте

В углу панели софитов стыкуются перпендикулярно друг другу

Прямое угловое соединение

Оформление лобовой доски

Лобовую доску можно оформить софитами при помощи двух J-профилей: прикрепите профиль сверху и снизу лобовой доски. Между J-профилями установите панели.

Монтаж лобовой доски между J-профилями

Частые ошибки при подшивке свесов крыши софитами

Крепко прикрученные саморезы

Саморезы закручены не в середину монтажного отверстия

Не предусмотрен зазор для теплового расширения ПВХ — панели обрезаны впритык

Если не соблюдать правила монтажа виниловых софитов, материал потрескается и покоробится.

Подробнее о том, к чему приводят и во сколько обходятся ошибки монтажа виниловых панелей можно прочитать здесь.

Видеоинструкция по монтажу виниловых софитов
