Несмотря на большое разнообразие систем дымоотвода, в строительстве частных домов в России наибольшее распространение получили сэндвич-дымоходы. Все дело в их конструкции, которая обеспечивает простоту сборки и установки, а также безопасность использования. Конструктивно они представляют собой две трубы, одна из которых расположена внутри другой, а пространство между ними заполнено теплоизолятором. За счет этого повышается эффективность работы камина, котла или печи, к которым подсоединен дымоотвод. Монтаж сэндвич трубы дымохода можно провести самостоятельно, если знать, как это сделать правильно. Если вы покупаете дымоходную систему в компании «Феникс», вы можете заказать его установку. Этим занимаются наши мастера или подрядчики, с которыми мы сотрудничаем много лет.

Что нужно знать о монтаже сэндвич дымохода?

В двухконтурных дымоотводах в меньшей степени накапливается сажа и конденсат, что делает уход и обслуживание за ними достаточно легким, а также увеличивает срок их службы. Большой выбор фасонных элементов позволяет получить дымоотвод любой конфигурации.

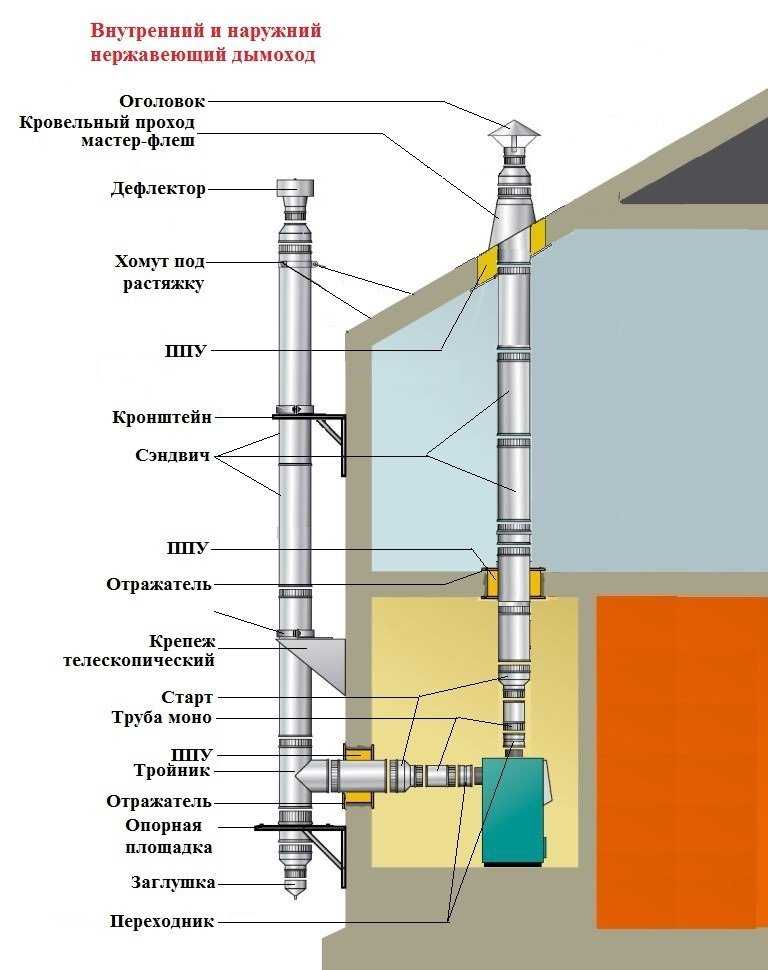

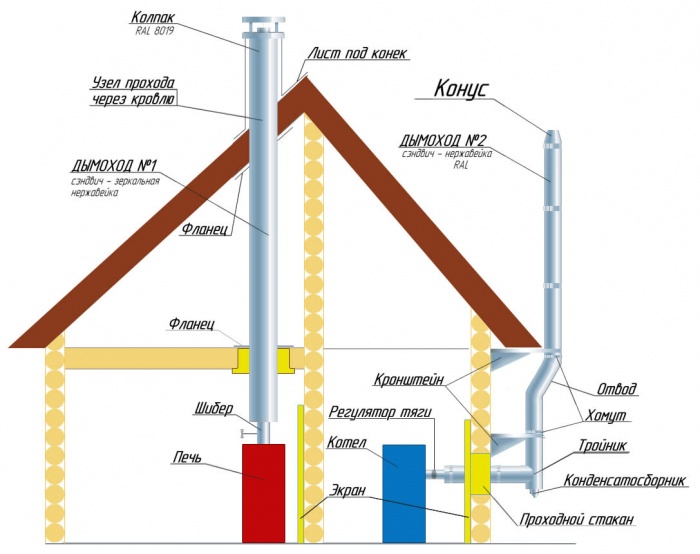

Возможны три основных варианта монтажа двустенных утепленных систем дымоходов «Феникс»:

• монтаж соответственно подобранных модулей системы внутри здания с выводом конечных модулей системы наружу;
• монтаж соответственно подобранных модулей системы на наружной стене здания с использованием её в качестве несущей конструкции;
• монтаж соответственно подобранных модулей системы на отдельно стоящей несущей конструкции.

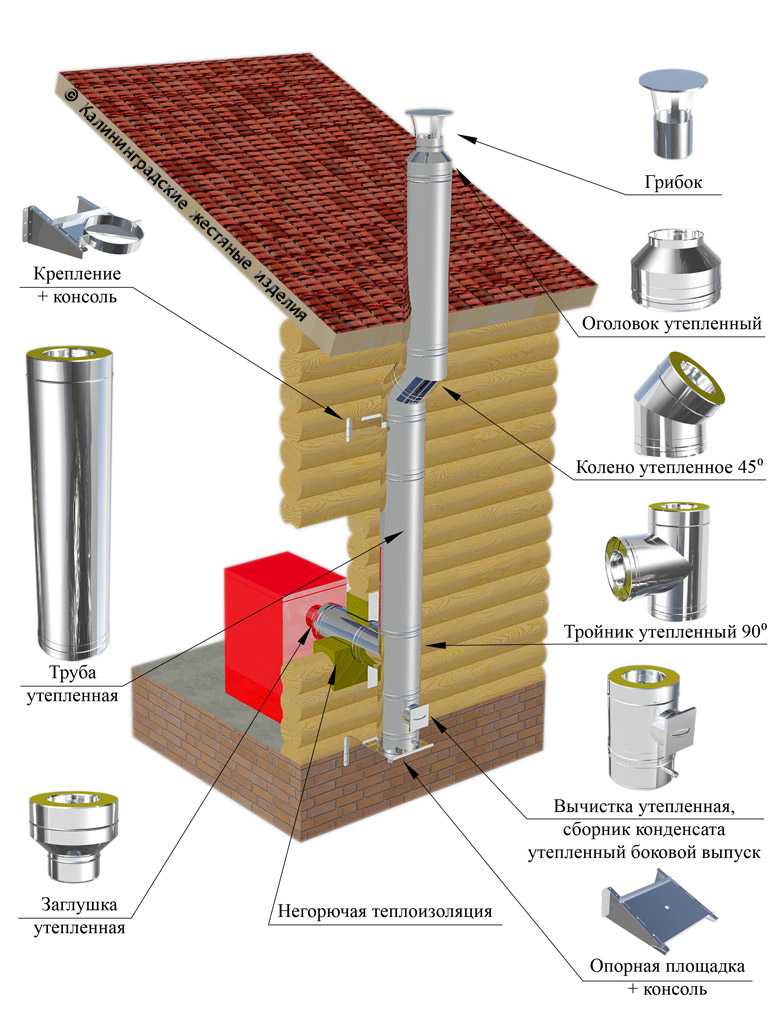

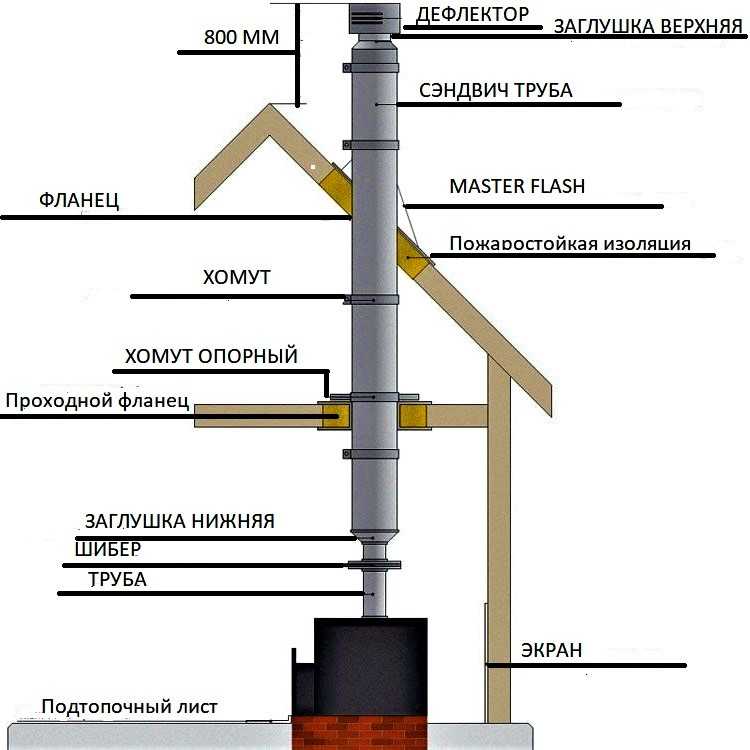

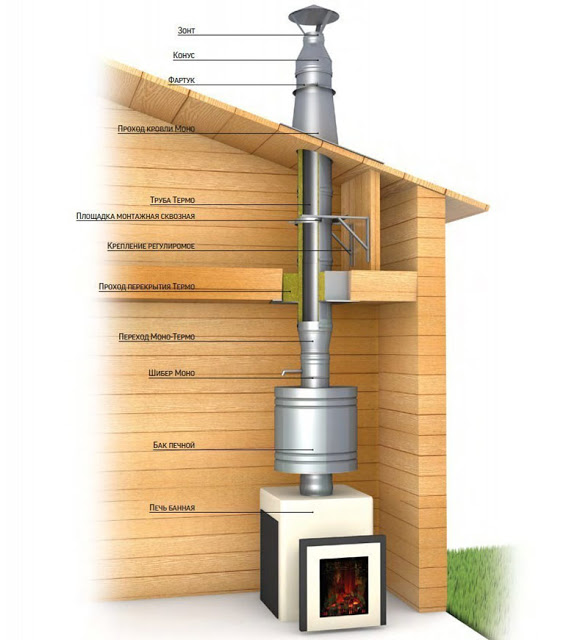

Дымоходная система чаще всего состоит из таких элементов:

• Двухконтурная утепленная труба для дымохода длиной 1 м.

• Тройники, с помощью которых соединяются дымоотвод и основной дымовой канал, а также осуществляется вывод конденсата. Они бывают двух типов – 45° и 90°.

Конденсатосборник, с помощью которого собирается конденсат и сажа. Он устанавливается снизу от тройника.

• Отводы, применяемые для придания направления трубе. Бывают нескольких видов – 15°, 30°, 45° и 90°.

• ППУ (потолочно-проходной узел) применяется при монтаже дымохода из сэндвич труб через крышу, чтобы предотвратить возгорание.

• Кровельный элемент предупреждает попадание влаги в помещение.

• Зонт, дефлектор или конус защищает трубу от мусора, осадков, которые могут попасть в нее. Дефлектор дополнительно защищает трубу от бокового ветра, что помогает стабилизировать тягу.

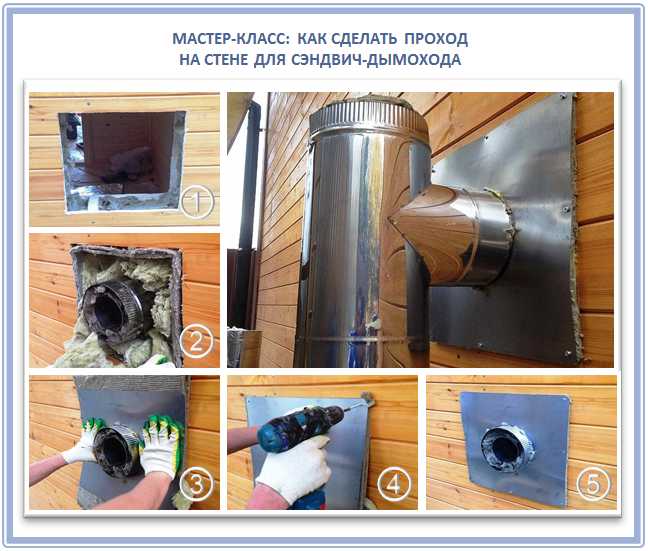

Также при монтаже сэндвич дымохода через стену или потолок требуются крепежные и вспомогательные элементы, например, опоры, крепления, хомуты, пр.

Варианты монтажа сэндвич дымохода

Монтаж дымохода из сэндвич труб несложный, но важно соблюдать правильное направление соединения «по дыму» или «по конденсату». При топке печи дым поднимается. Если на своем пути он встречает препятствие, даже в виде небольшой плоскости, обращенной вниз, твердые частички дыма будут на ней оседать, что приведет к засорению дымоходной системы.

Конденсат, напротив, стекает вниз и задерживается на ребрах конструкции, направленных вверх. Так он попадает в утеплитель, снижая теплоизоляционные и противопожарные свойства дымоотвода.

Оптимальный вариант сборки, когда внутренний контур сэндвича собирается «по конденсату», а внешний «по дыму».

При монтаже сэндвич дымохода своими руками используйте плотные перчатки, так как можно порезаться о металл. Изучите существующие требования и нормы, так как неправильная установка системы отвода дыма может повлечь за собой пожар.

Если не уверены, что сможете правильно установить трубу для дымохода, обратитесь в компанию «Феникс». У нас не только можно купить двухконтурные дымоходные системы, но и заказать их монтаж. Консультации по телефонам: +7 (495) 782-55-31, +7 (926) 925-77-71 и онлайн.

Новые публикации

20 окт 2022, 03:38

Насадки на дымоход + виды

Такое небольшое устройство может выполнять несколько сразу функций

читать подробнее

18 окт 2022, 05:55

Гильзование дымохода.

Что изменится после гильзования дымохода?

Гильзование дымохода — это процесс установки внутри дымового канала

читать подробнее

14 окт 2022, 01:33

Как правильно растопить печь или камин?

Процесс топки в действительности немного сложней

читать подробнее

05 окт 2022, 05:00

Как проверить дымоход перед отопительным сезоном?

Любой вид печного оборудования, в том числе и дымоход

читать подробнее



Монтаж сэндвич-дымохода своими руками: пошаговая инструкция

24.05.2015 Отопление 7 комментариев

1. О чем нужно знать
2. Соединение труб
3. Порядок сборки сэндвич-дымохода
4. Как пройти перекрытие
5. Вывод на крышу
6. Видео — инструкция

Основной проблемой металлических дымоходов является скопление сажи внутри трубы и образование конденсата. Избежать подобной неприятности, можно, утеплив конструкцию минеральной ватой и закрыв ее дополнительной внешней трубой. Называется такой вариант сэндвич-дымоходом. Как собрать такую конструкцию правильно читайте ниже.

О чем нужно знать?

Внутренняя труба дымохода изготавливается из нержавейки толщиной около 0.8мм. Внешняя может быть сделана из стали или латуни.

Важно: Не стоит использовать для дымохода трубы из оцинкованной стали. Этот материал расширяется/сжимается при колебаниях температуры. Поэтому при нагревании и остывании дымоход из такого материала будет менять диаметр и быстро выйдет из строя.

Между внешней и внутренней трубами прокладывается минеральная вата толщиной 25 — 50мм. Стыковать ее нужно отрезав по кромке в 10см половину толщины с обеих сторон.

Соединение труб

Трубу круглого сечения сделать без вальца получится вряд ли. В домашних условиях проще выгнуть дымоход квадратного сечения. Но лучше все же купить готовые трубы. Обойдутся они не намного дороже изготовленных самостоятельно. Проще же всего будет произвести монтаж сэндвич-дымохода, купив его готовый разборный вариант. Своими руками такую конструкцию можно установить за пару часов.

Совет: Иногда владельцы загородных домов собирают внутреннюю трубу дымохода из старой водосточной трубы. И правильно делают так, как подобные сливы изготавливают из толстого непрогорающего металла.

Соединять трубы можно двумя методами:

• «По конденсату». В этом случае верхний отрезок трубы вставляется в нижний. При сборке таким способом увеличивается риск засорения трубы сажей.
• «По дыму». При таком способе установки, верхний отрезок трубы надевается на нижний. Такой вариант сборки увеличивает риск попадания конденсата на утеплитель.

Порядок сборки сэндвич-дымохода

Итак, давайте разберемся с тем, как самостоятельно установить дымоход. Монтаж подобной конструкции производится следующим образом:

• На выходной патрубок дымосборника печи методом «по дыму» надевается отрезок трубы без утеплителя. До него или после него устанавливают шибер-заслонку. Все стыки получившейся конструкции тщательно герметизируют жаропрочным средством.
• На этот начальный отрезок надевают стартовый элемент (закрытый снизу). Монтируется он также методом «по дыму». Далее соединяются все остальные элементы дымохода. Колена и сами трубы монтируют методом «по конденсату». Все стыки герметизируются и перехватываются хомутами.

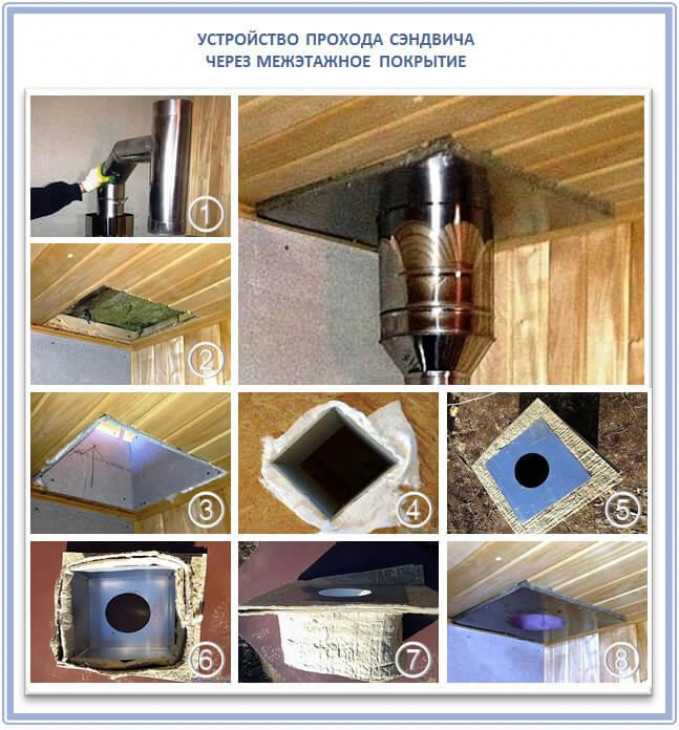

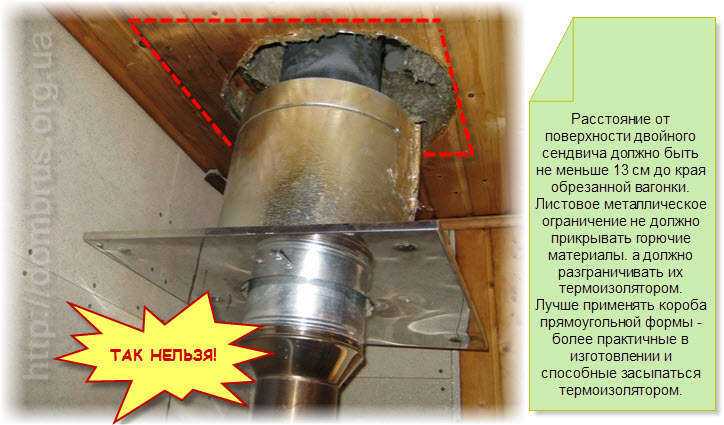

Как пройти перекрытие

Собирая сэндвич-дымоход своими руками, важно соблюсти технику противопожарной безопасности. В перекрытии дымоход пропускают через проходной короб. Сделать его можно самостоятельно из оцинкованной стали. Диаметр входного отверстия должен быть чуть меньше диаметра трубы.

На внутренние поверхности патрубка наклеивается базальтовая вата с фольгированной поверхностью. Куски этого материала следует закрепить и на всех тех деталях патрубка, которые в дальнейшем будут соприкасаться с деревом в перекрытии.

Часто проходники идут в комплекте с дымоходом. Иногда трубы монтируют внутри перекрытия на разгрузочных платформах или путем крепления хомутами к жестким конструкциям.

Вывод на крышу

Продолжают сборку сэндвич-дымохода прокладкой его сквозь кровлю. В этом случае используется специальная конструкция – крышная разделка. Приобрести ее можно в магазине стройматериалов. При выборе следует учитывать угол наклона стропил. В кровле делают отверстие (с предварительной разметкой) такого диаметра, чтобы труба проходила в нее свободно.

Края разделки заправляются под кровельный материал или конек. Изнутри фиксируется подкрышный лист. Далее дымоотводная труба соединяется с разделкой. Затем устанавливается фартук, а сам дымоход наращивается до необходимой длины. По нормативам над коньком дымоход должен выступать минимум на 50см. На заключительном этапе на трубу устанавливаются искрогаситель и грибок.

Особой сложностью, как видите, монтаж сэндвич-дымохода не отличается. Собрать его своими руками очень даже возможно. При установке уделите максимум внимания герметизации стыков. Чем плотнее трубы будут прилегать друг к другу, тем меньше сажи и конденсата в них будет накапливаться.

Видео по теме «установка сэндвич-дымохода»:

Монтаж дымохода из нержавеющей стали своими руками

Дымоход – непременный атрибут современного частного дома. При неправильном его оформлении возникает масса проблем, решение которых потребует привлечения дорогостоящих специалистов. Поэтому приступая к установке или проверке дымохода, следует выяснить особенности и разновидности этой процедуры, а также ознакомиться со списком необходимых инструментов. Обо всем этом пойдет речь далее в статье.

Современные конструкции дымоходов

Любой дымоход выполняет свою единственную роль — выводит угарный газ, вредный для организма человека. Но помимо этого современные системы отличаются следующими конструктивными особенностями:

• Легкая конструкция. Часто такие конструкции монтируют в каркасных домах, где чрезмерная нагрузка только навредит всему дому. Сэндвич-трубы, которые изготавливаются из тонкостенных металлических элементов, идеально относятся к категории «легких». Дополнительная теплоизоляция помогает сохранить тепло, поэтому легкие конструкции пользуются неизменной популярностью. При необходимости такую ​​конструкцию очень легко демонтировать.
• Компактная конструкция элемента. Для таких дымоходов используются керамические блоки. Основное преимущество таких блоков – низкий уровень теплопроводности. Блоки выполнены со специальными замками по краям, что значительно упрощает укладку.
• Экономичный вариант исполнения. Идеально подходит для первого раза, пока не появятся средства для установки надежной системы. Для кладки используется стандартный красный кирпич, из которого выкладывается прямоточный ствол. В шахту завозят и укрепляют изделие из нержавеющей стали. При этом кладка кирпича не требует особого вида раствора или работы определенных мастеров – все получается дешево, быстро и качественно.

На этом ознакомление с конструкциями дымоходов завершено, теперь следует перейти к их основным разновидностям.

Как собрать?

Вся конструкция дымохода из нержавеющей стали очень проста. Поэтому собрать такой дымоход можно своими руками. Обзор технических характеристик и элементов дымоходов из нержавеющей стали здесь: https://mykaminz.ru/dymoxod/vidy/nerzhavejka/obzor-texnicheskixe-xarakteristik-i-elementov-dymoxodov-iz-nerzhaveyushhej-stali.html.

Главное правило, которое нужно помнить при сборке – с особой тщательностью и аккуратностью относиться к соединительным элементам дымохода из нержавейки.

Всю конструкцию необходимо усилить дополнительными элементами в виде хомутов. В том случае, если дымоход куплен, то все элементы должны быть в комплекте. Зажимы ставятся на каждый стык изделия – это примерно через каждые 1,5-2 метра.

Чтобы собрать дымоход из нержавейки, необходимо учесть множество нюансов. В том случае, если реального опыта недостаточно, то необходимо воспользоваться советами профессионалов. Если таких специалистов в окружении нет, то перед сборкой такой конструкции необходимо внимательно изучить представленный ниже видеоматериал.

Только при правильной сборке устройства можно будет получить герметичный и надежный дымоход.

Основные типы дымоходов

Требования к современным устройствам для отвода продуктов сгорания:

• Высокая герметичность. Система должна не пропускать дым в помещение, а полностью его выводить.
• Высококачественная изоляция. Горячий дым становится основной причиной возгораний деревянных перегородок, балок и некоторых крыш.
• Теплопроводность. Обогреваемый дымоход становится источником тепла в помещении, что особенно ценится в холодные периоды года.

Все перечисленные ниже типы систем дымоудаления в той или иной степени соответствуют этим требованиям.

1. Кирпич. Система из красного кирпича была весьма функциональна при использовании газа или жидкого топлива. Дрова, топливные брикеты дают дым при более низкой температуре, поэтому кирпичные дымоходы постепенно утратили свою популярность. С современным твердотопливным котлом такая система не успевает быстро прогреваться.
2. Керамика. Универсальный материал, разработанный специально для использования в условиях высоких температур. Несколько слоев гладкой керамики обеспечат качественное сцепление. Керамика также выдерживает высокие механические нагрузки, а срок их службы составляет в среднем 100 лет.
3. Системы из нержавеющей стали. Они долговечны и противостоят отложению смолы и копоти на внутренних стенках. Нержавеющая сталь часто используется при монтаже дымоходов из-за ее способности быстро нагреваться. Соответственно, меньший расход топлива требуется на обогрев.
4. Многослойная труба. Он уникален своей конструкцией, которая сокращает время монтажа дымохода, например, для котельной или бани. Сэндвич-труба состоит из трех основных элементов: внутреннего, внешнего и теплоизоляционного. Все соединения таких элементов производятся только с помощью дорогостоящей аргоновой сварки. В качестве металла при изготовлении сэндвич-труб используется как оцинкованный лист, так и листы из нержавеющей стали.
5. Чугун. В современном строительстве чугун применяют нечасто из-за таких его недостатков, как медленный нагрев, склонность к быстрому накоплению сажи и смолы. Чугунные конструкции необходимо часто чистить, иначе система быстро потеряет работоспособность.

Видео

Посмотрите видео с описанием характеристик дымохода из нержавеющей стали:

Дымоход из нержавеющей стали. Как это сделать?

Каждый должен помнить, что от качества монтажных работ зависит жизнь домочадцев. При неправильной установке и сборке конструкции возможно возгорание, которое впоследствии приведет к пожару. Нужно быть максимально внимательным и точным.

Каталог: «Трубы и элементы дымоходов»

Отопительное оборудование, работающее на природном газе, жидком и твердом топливе — котлы, печи, камины — требует отвода дымовых газов.

Для этого предназначены дымоходы, которые могут иметь различную конструкцию — из кирпича или бетона; стальные, керамические, нержавеющие дымоходные трубы. Кирпичные дымоходы устраивают для таких же кирпичных печей и каминов. По ряду причин для современных металлических печей и каминов, твердотопливных и газовых котлов целесообразнее монтировать дымоходы из металлических труб. Далее рассмотрим виды, преимущества и ассортимент дымоходных труб.

Какие инструменты потребуются для работы

Чтобы установить дымоход самостоятельно, нужно не только терпение, но и некоторые инструменты. Если делать все «на коленке», то это приведет только к еще большей трате средств в будущем. Не стоит экономить на строительстве.

Краткая инструкция и основной список инструментов, необходимых для установки:

• Болгарка. Основной инструмент для тех, кто хочет сделать ровную и точную систему отвода продуктов горения. Не стоит пытаться заменить даже самую простую болгарку ножовкой по металлу. Ни к чему хорошему это не приведет.

Болгарка

• Дрель-отвертка. Чтобы не тратить лишние деньги, можно приобрести комбинированный вариант, так как для сверления тонкого металла не требуется сверла большой мощности.

Комбинированный вариант — дрель/шуруповерт

• Лобзик. Пригодится только в частном доме с деревянным брусом. С помощью электролобзика можно очень быстро и аккуратно сделать отверстие необходимого диаметра.

Лобзик

• Мастерок со шпателем. Когда необходимо обработать слишком большие стыки, эти инструменты становятся незаменимыми. Также подходит для использования с огнеупорными герметиками.

Важно! Ни одна работа не может быть начата с покупки средств защиты. Очки простой конструкции с прозрачным стеклом, а также защитные перчатки всегда должны быть под рукой. Особенно при работе с электроинструментом.

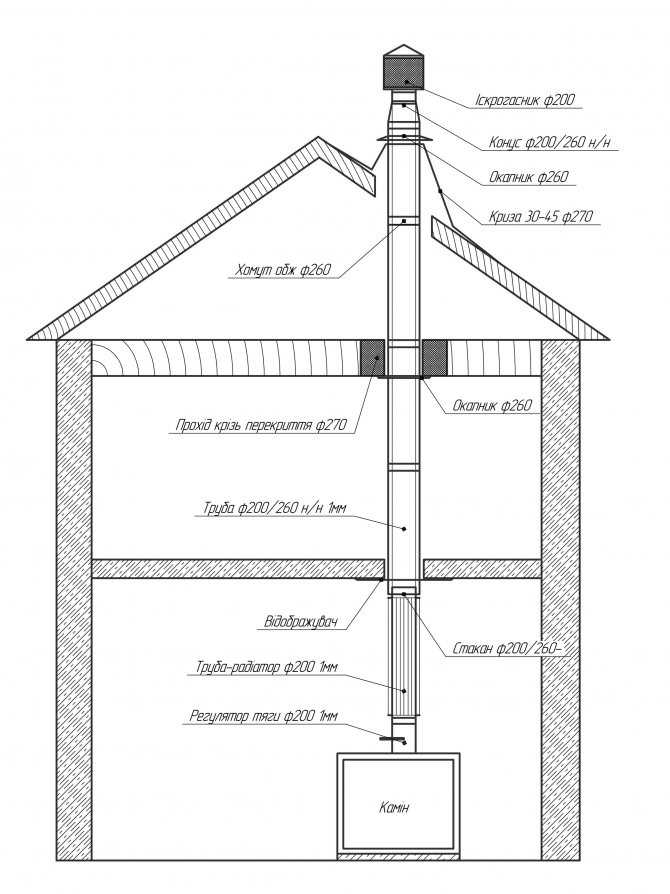

Основные этапы монтажа сэндвич-дымохода

Как быстро установить дымоход? Ответ прост: приобретите сэндвич-трубу. Этот материал – идеальное решение для частного дома, особенно если у вас нет большого опыта в строительстве. Вам даже не понадобится помощник для установки этого материала, все действия можно выполнить самостоятельно.

Соединяем все элементы конструкции

Сэндвич-труба имеет одну конструктивную особенность — ребристое покрытие с двух сторон. Такое устройство позволяет соединять элементы друг с другом, просто вставляя разные детали друг в друга. Для отвода конденсата, который будет возникать в процессе эксплуатации, следует установить дополнительные тройники.

Последовательное соединение дымохода

Все соединения должны быть правильно и надежно затянуты стальными хомутами. Для подключения стартовой части к котлу, камину или другому отопительному прибору необходимо приобрести подходящий переходник с двумя разными диаметрами.

Для подключения внутренних продуктов используется простой метод. Одну внутреннюю трубу выводят на расстоянии 10 см, соединяют со второй (с помощью стального хомута меньшего диаметра) и просовывают во внешнюю трубу. Для большей герметичности недостаточно использовать только хомуты; также понадобится специальный герметик, предназначенный для работы при высоких температурах.

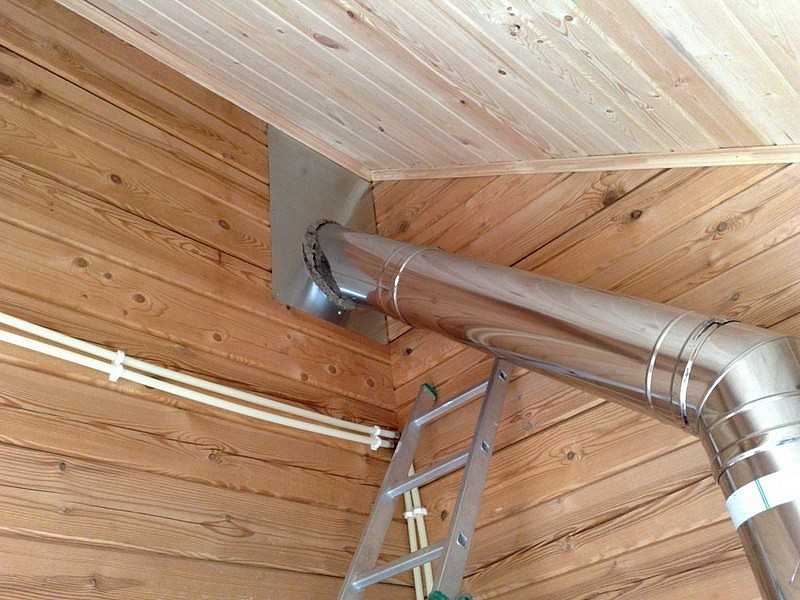

Закрепите перекрытие

При установке дымохода из многослойных труб или другого материала через стену необходимо соблюдать правила пожарной безопасности. Если это бетон или кирпич, то достаточно будет просто обработать стык герметиком. Гораздо сложнее в деревянных домах, где соприкосновение дымохода с деревянной стеной приведет к пожару.

Герметизация прохода трубы

Как закрепить стык дренажной системы с перекрытием:

• Используйте оцинкованный лист, который необходимо закрепить на полу. В середине листа вырезается отверстие, и в него вставляется дымоход. Оцинкованный лист не нагревается полностью и не передает лишнее тепло поверхности дерева.
• Расстояние от трубы до ближайшей деревянной поверхности обработать изоляцией. Практически все современные утеплители термостойкие – не воспламеняются при высоких температурах.

Вместо оцинкованного листа многие строители используют асбестовый материал. Он также обладает высокой устойчивостью к высоким температурам.

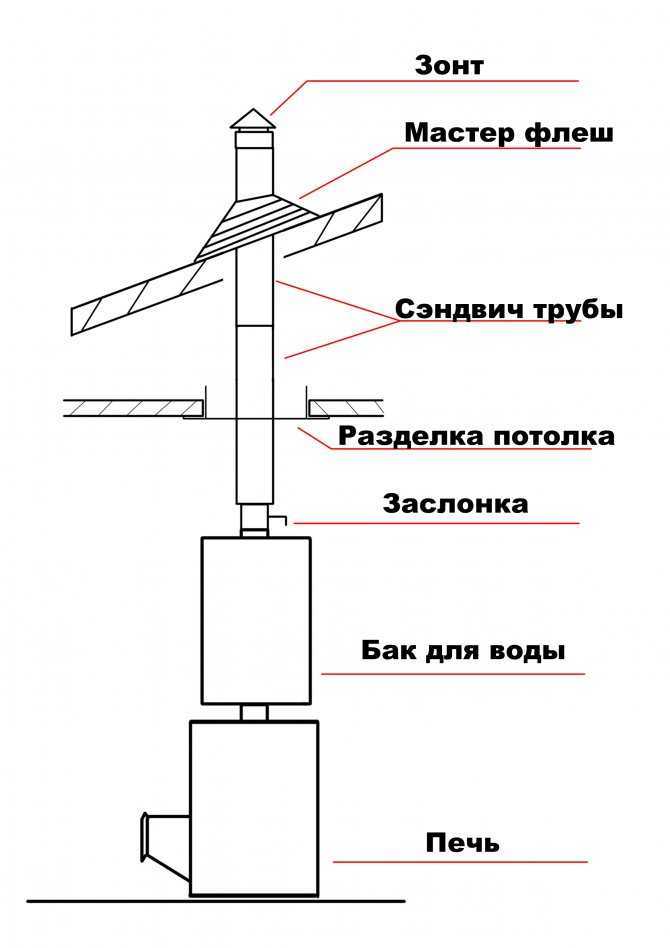

Выводим трубу на крышу

Установка сэндвич-дымохода и прокладка его через крышу – самая кропотливая часть работы. Здесь вам нужно будет не только применить физическую силу, но и точно и правильно все рассчитать.

Защитная конструкция дымохода

Порядок вывода дымохода на крышу:

1. Проделайте дыру в крыше. Чтобы было аккуратно, место следует заранее отметить с помощью строительного маркера. Спешить не нужно, ведь кривое отверстие не добавит эстетики всей конструкции. Удобнее всего резать крышу с внутренней ее стороны.
2. Изнутри устанавливается надежно закрепленный подкровельный лист, а снаружи — кровельный срез.
3. Осталось только вывести внешнюю часть через отверстие и надежно обработать края герметиком.

Теперь можно еще раз проверить качество конструкции, и в качестве завершающего шага снять всю защитную пленку. Можно смело плавить котел или камин и смотреть, все стыки и отверстия обработаны герметиком.

Опции

Сэндвич-дымоходы хороши тем, что имеют модульную конструкцию, что позволяет собрать любую конфигурацию, с любыми параметрами. Перед походом в магазин необходимо узнать требуемый диаметр дымохода, высоту трубы и те дополнительные элементы, которые понадобятся.

Диаметр дымохода

При выборе диаметра сэндвич-трубы действует простое правило: он не может быть меньше диаметра выходного отверстия котла. Если у вас выход 120 мм, то внутренний диаметр бутерброда должен быть таким же или больше. Он может быть шире, но меньше – точно нет, да и сужение нельзя делать по всей длине дымохода. Если дымоход чуть шире патрубка, приобретается переходник, который ставится прямо на выход котла, и тогда уже идет рабочий размер.

Если котла еще нет, но вы знаете его мощность, вы можете выбрать дымоход исходя из этих данных:

• мощность котла до 3,5 кВт — внутренний диаметр сэндвича — 80 мм;
• от 3,5 кВт до 5,2 кВт — не менее 95 мм;
• более 5,2 кВт — 110 мм и более.

Статья по теме: Клей обойный марки Титан, общие сведения

Но лучше купить (или хотя бы выбрать) котел, а потом уже определиться с дымоходом, т.к. многие производители подстраховываются, делая выходные трубы шире для улучшения тяги.

Монтаж сэндвич-дымохода начинается с определения диаметра

Высота трубы

Высота дымохода над поверхностью крыши зависит от места его выхода, но при этом его минимальная высота должна быть 5 м. То есть, если высота дома небольшая, дымоход в любом случае выведите на высоту 5 метров. Если высота дома выше 5 м, то труба должна возвышаться над кровельным материалом на следующую высоту:

• Должна возвышаться на 50 см над коньком, если выходит на расстояние менее 150 см от него.
• Если расстояние от конька до трубы более 300 см, то труба может быть ниже уровня конька, но угол должен быть не более 10° (см. рисунок).
• Если дымоход выходит на расстояние от 150 до 300 см от конька, его высота может быть на одном уровне с коньковым элементом или выше.

В этих условиях обеспечивается нормальная тяга. Дым уйдет нормально, независимо от погодных условий. Чтобы листва не попадала в дымоход, ставят специальные зонты, погодные фургоны, а в ветреных местах — дефлекторы, еще больше улучшающие тягу.

Высота трубы дымохода сэндвич

Если нет возможности вывести трубу на такую ​​высоту, ставят дымосос — получается принудительная тяга. Вентилятор будет нужен не всегда, но в некоторых условиях, когда естественной тяги недостаточно, спасает положение принудительная тяга.

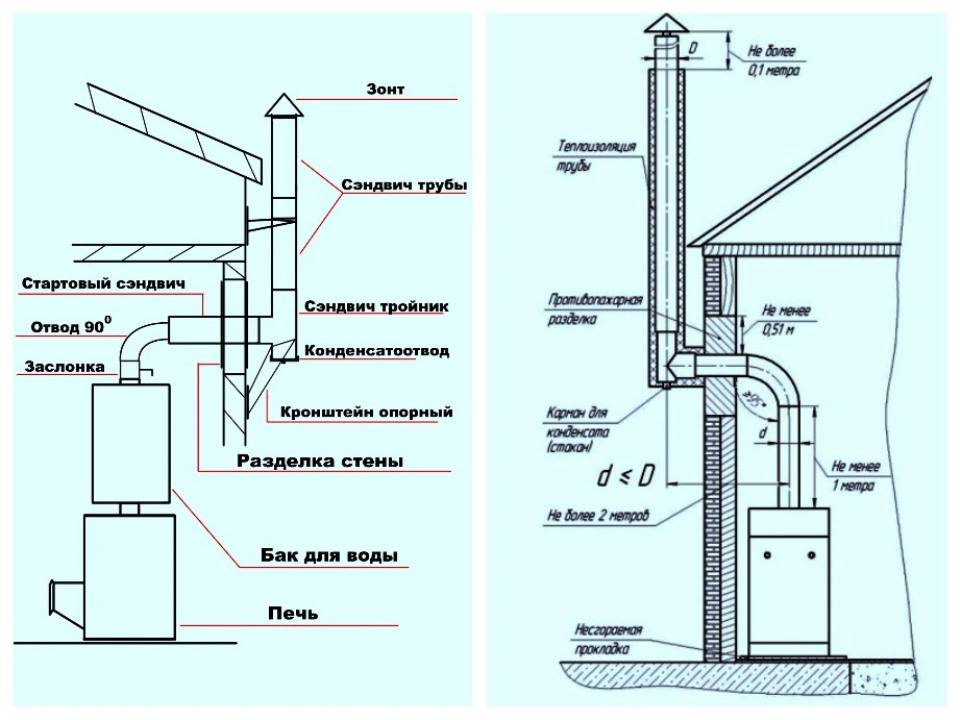

Тонкости установки наружного дымохода

При установке наружной конструкции следует знать некоторые правила, так как она отличается от внутренней установки. Но провести наружную систему отвода продуктов сгорания, а также демонтаж (демонтаж) дымоходов можно самостоятельно, без помощи посторонних лиц.

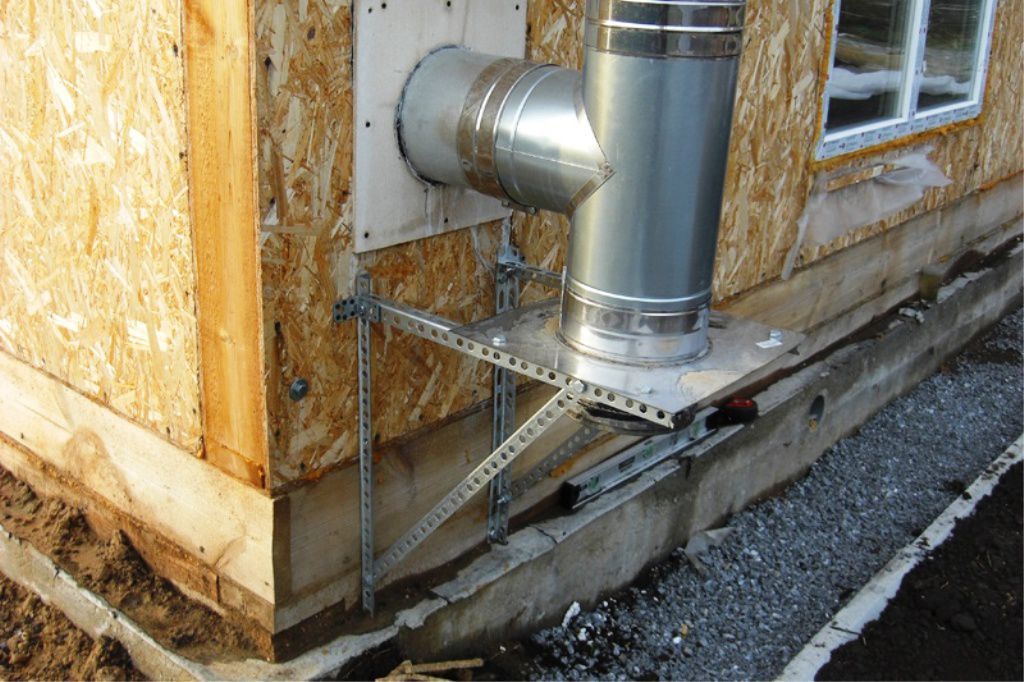

Монтаж наружного дымохода своими руками

Последовательность установки наружного дымохода:

1. Проделайте отверстие в стене напротив выхода обогревателя. Гораздо проще, если стена деревянная, тогда вам понадобится только электролобзик или ножовка по дереву. Если стена бетонная или кирпичная, то без помощи перфоратора не обойтись.
2. Закрепите специальные кронштейны вдоль всей наружной стены. Для крепления лучше использовать анкерные болты. Кронштейны необходимо располагать на расстоянии полуметра друг от друга.
3. Вытяните колено. Для этого сначала к отопительному прибору монтируется труба, которая затем проходит сквозь стену и крепится к металлическому колену. Место прилегания трубы к потолку должно быть качественно и надежно загерметизировано герметиком.

Колено с наружной стороны стены

1. После этого собирается вся наружная часть трубы, крепится к кронштейнам и к колену. Всю конструкцию можно собрать по частям, она будет не займет много времени и сил.
2. Монтаж дымохода должен производиться по всем правилам строительного искусства, поэтому на верхнюю часть трубы устанавливается оголовок.

Наружная установка конструкции не займет много времени, она менее проблематична, чем внутренняя установка. Достаточно просто сделать одно отверстие и вывести трубу, а не запускать систему через весь дом.

Установка чугунного дымохода

Система удаления продуктов сгорания имеет свои преимущества и недостатки. Главный плюс – дешевизна, минус – сейчас такие системы практически не используются, найти чугунные трубы достаточно проблематично. Чугун нельзя назвать прочным материалом, в отличие от стальной трубы. Он выдерживает частые перепады температуры, но очень чувствителен к механическим повреждениям.

Этапы монтажа чугунной системы:

1. Подготовительный этап, на котором необходимо качественно подогнать все трубы друг к другу, чтобы собрать всю конструкцию. Важный! Трубы следует подгонять очень осторожно, так как чугун – хрупкий материал. Малейший удар может привести к появлению сколов или даже трещин. Для соединения элементов системы необходимо использовать специальные хомуты или металлические скобы.
2. Закрепите трубу в отверстии до крыши. Лучше всего делать прямоточные системы, без каких-либо ответвлений и рукавов. Тогда меньше шансов, что дымоход скоро засорится.
3. Подсоедините трубу к обогревателю. Для этого необходимо использовать специальные чугунные переходники.
4. Заделайте швы высококачественным огнеупорным герметиком.
5. После высыхания герметика можно приступать к покрытию дымохода изоляционным слоем.
6. Установите и закрепите головку на верхней части.

После завершения установки системы ее следует проверить. Достаточно расплавить отопительный прибор, затем осмотреть все стыки. При малейшем задымлении стык следует повторно заделать герметиком.

«По конденсату» или «по дыму»

Как известно, у многослойной трубы одна сторона шире, другая чуть уже. Соединение модулей осуществляется за счет разницы их диаметров. Поворот широкого конца вверх (см. иллюстрацию) указывает на «конденсатную» сборку, предполагающую капание капель жидкости вниз.

Предлагаем ознакомиться Чем обработать стены от грибка и плесени в квартире или загородном доме

Недостаточная герметичность стыков может привести к просачиванию дыма через микротрещины, что является недостатком данного метода. Этот вид монтажа сэндвич-дымохода через стену используется довольно часто, так как требует отвода конденсата вниз. Утечка дыма на улицу в данной ситуации совсем не критична.

Когда более узкий край откинут вверх, другой элемент надевается на него более широкой частью. Такая сборка называется «над дымом» (см. рисунок). При таком способе монтажа через плохо обработанный стык может просачиваться конденсат. В этом случае дым проходит беспрепятственно. Этот тип сборки используется, когда труба находится внутри здания и выводится через крышу.

Непрезентабельный вид конденсата, стекающего по цилиндрическому изделию, компенсируется безопасностью, которая обеспечивается полным сбросом дымовых газов в окружающее пространство. Кроме того, качественная герметизация всех стыков не позволяет вытекать конденсату.

Как установить дымоход на кухне | Руководство по установке кухонного дымохода

Наши пожилые люди часто говорят: «Кухня — сердце дома», и это неоспоримо, потому что хорошая и вкусная еда делает вашу семью здоровой и счастливой. Кроме того, дымоход делает его бездымным и без запаха, что позволяет вам вести здоровый образ жизни. Дымоход, несомненно, является одним из «обязательных» приборов на вашей кухне. Он служит нескольким целям, в том числе способствует адекватной циркуляции воздуха, избегая жирных поверхностей шкафа или столешницы, а также обеспечивает приятный аромат на кухне.

Способен поглощать ужасный запах готовки, а также дым, вредный газ и горячий воздух. На кухне дымоход обычно располагается над камином. Тем не менее, установка его на кухне может быть сложной задачей. Но если вы любитель делать проекты самостоятельно, вы можете попробовать установить его самостоятельно, что сэкономит вам деньги.

Если вам интересно, как установить дымоход на кухне, это руководство станет для вас подходящим руководством по установке дымохода. Но прежде чем вдаваться в подробности процедуры, давайте сначала рассмотрим различные типы инструментов, которые вам потребуются для установки кухонного дымохода.

Инструменты, необходимые для установки кухонной дымовой трубы

Если вы планируете установить дымовую трубу самостоятельно, вам нужно будет держать следующие инструменты в удобных:

• ножниц
• Hammer
• Pliers
• . лента
• Все инструменты и запасные части входят в комплект дымохода

На что обратить внимание при установке кухонного дымохода

Процесс установки дымохода не является сложной процедурой. Любой человек с соответствующим руководством может сделать это самостоятельно без хлопот. Однако есть определенные факторы, которые следует учитывать при установке кухонного дымохода:

1. Размер дымохода

Размер дымохода имеет решающее значение при установке. Большой дымоход может всасывать дым из вашей печи, даже если из него вытесняется мало дыма. Однако, если размер вашего дымохода соответствует размеру вашей варочной панели, важно установить его прямо над ней, встык. Вы должны совместить центр дымохода с варочной панелью, если у вас меньший дымоход.

2. Тип печи

Размер дымохода зависит от размера вашей печи. Вам следует подумать о выборе дымохода 60 см, если у вас есть варочная панель с 2 конфорками. Но если у вас есть варочная панель с автоматическим розжигом и более чем двумя конфорками, выбирайте дымоход около 90см. Дымоход менее 60 см окажется неэффективным для всасывания дыма от более чем 2 горелок одновременно.

3. Расстояние между плитой и дымоходом

Считается, что идеальное расстояние между плитой и дымоходом составляет от 24 до 30 дюймов, и это всегда следует учитывать при установке кухонного дымохода. Возможно, вытяжка дымохода может загореться, если расстояние меньше 24 дюймов. А высота более 31 дюйма приведет к снижению скорости выхлопа. Однако дымоход будет неэффективным в обоих случаях. Ваш кухонный дымоход должен быть на правильной высоте, чтобы эффективно функционировать.

4. Дымоход

Всегда выбирайте дымоход длиной менее 12 футов. Более длинный воздуховод будет иметь большее количество изгибов, что будет препятствовать оттоку дыма. Это отрицательно сказывается на эффективности всасывания. Большинство людей выбирают более дешевую установку, чтобы избежать этого, что также довольно небезопасно. В результате предпочтительнее выбрать компактный воздуховод с меньшим количеством изгибов.

5. Мощность всасывания

Мощность всасывания играет решающую роль при определении высоты установки дымохода. Расстояние между дымоходом и печью и мощность всасывания обратно пропорциональны друг другу. Это означает, что когда дымоход имеет низкую мощность всасывания, его не следует устанавливать на большей высоте, так как это может привести к ухудшению работы двигателя.

В идеале дымоход должен быть расположен на расстоянии менее 30 дюймов от варочной панели, если у нее низкая мощность всасывания. Кроме того, если вы хотите увеличить расстояние между дымоходом и духовкой, вам следует выбрать дымоходы с более высокой вытяжной способностью.

6. Канальный или бесканальный дымоход

Другим фактором, который следует учитывать при установке дымохода, является наличие воздуховода или бесканального дымохода. Канальные дымоходы служат средой для потока дыма и пыли, которые предполагается утилизировать на открытом воздухе. При выборе дымохода следует избегать более длинных каналов, что приводит к большему количеству изгибов и изгибов, что снижает мощность всасывания.

Однако, чтобы этого избежать, многие устанавливают дымоход с нижней стороны, что крайне опасно. При наличии большого количества газов трюм дымохода может загореться. Если размещение вашей печи для дымоходов с более короткими воздуховодами становится проблематичным, найдите дымоход с большей мощностью всасывания. Это уменьшит вероятность неэффективности.

Руководство по установке кухонного дымохода

1. Расположение дымохода

Вы должны убедиться, что ваш дымоход идеально выровнен над печью. Центральная часть дымохода должна располагаться над топкой. Выходящий дым должен распределяться равномерно; таким образом, ваш дымоход должен быть установлен над значительной площадью приготовления пищи. Кроме того, на рынке доступно несколько типов дымоходов, которые в основном подразделяются на три-четыре группы в зависимости от их возможностей:

Настенный дымоход:  Дымоход устанавливается у стены и варочной панели.

Островной дымоход:  Дымоход устанавливается (подвешивается) над варочной панелью, при этом варочная панель размещается в центре кухни.

Встроенный дымоход:  Дымоход устанавливается внутри кухонной деревянной арматуры, прикрепленной к стене.

Угловой дымоход:  Дымоход устанавливается в углу кухни над варочной панелью.

2. Высота дымохода от плиты

Когда дело доходит до определения эффективности дымохода, необходимо следовать правильному руководству, чтобы узнать высоту для установки кухонного дымохода. В результате, если дымоход расположен слишком близко к печи, он может загореться. Однако, если его поставить слишком высоко, вместе с грязью и пылью дымоход будет засасывать и свежий воздух.

По мнению экспертов, идеальная высота дымохода составляет от 24 до 30 дюймов.

Кроме того, при покупке дымохода для себя вы получите руководство по эксплуатации, в котором будут рекомендации по правильному расстоянию между дымоходом и печью. Однако при расчете высоты, подходящей для возведения дымохода для вашей кухни, имейте в виду следующие моменты.

Тип варочной панели:  Если вы готовите еду на индукционной плите, вы можете быть уверены в высоте дымохода. Если вы используете газовую плиту с открытым пламенем, убедитесь, что дымоход выше 24 дюймов. Если вы попытаетесь разместить его ниже 24 дюймов, есть вероятность, что он загорится.

Длина и количество изгибов в воздуховоде:  Установка длинного воздуховода может сделать процедуру установки еще более проблематичной, так как он будет иметь многочисленные изгибы, в результате чего поток дымного воздуха будет задерживаться внутри. В результате эффективность всасывания будет низкой, а скорость выталкиваемого воздуха уменьшится. С другой стороны, установка дымохода на меньшей высоте также небезопасна.

Мощность всасывания:  Это важное соображение при покупке дымохода. Если всасывающая способность дымохода плохая, его не следует устанавливать выше 29-30 дюймов, так как он не сможет всасывать запахи и пары с такого большого расстояния. Тем не менее, этот фактор варьируется в зависимости от марки.

Расположение плиты и дизайн кухни:  Это сильно влияет на процесс расчета высоты. Если ваша плита находится близко к боковым стенам кухни, вам понадобится воздуховод большей длины. В результате мощность всасывания и эксплуатационная неэффективность будут снижены. Но если печь расположена у внешней стены кухни, это может помочь вам сэкономить деньги на стоимости установки, поскольку этот тип установки облегчает поток воздуха с минимальными препятствиями и максимальной эффективностью. Однако это может быть невозможно для дымохода с высокой мощностью всасывания.

3. Крепление дымохода к стене

Большинство дымоходов поставляются с монтажным комплектом, в который входят подставки, винты и различные приспособления, которые пригодятся при креплении дымохода. Измерив подходящую высоту, отметьте точки и просверлите отверстия для шурупов. Единственное, что останется после присоединения дымохода с колпаком – это его крепление. Перед креплением дымохода просверлите в стене отверстия диаметром 6 мм и проверьте, хорошо ли они подходят. Если это зеленый сигнал, теперь вы можете навсегда починить дымоход.

4. Дымоход с канальным или бесканальным дымоходом

При покупке дымохода проверьте, является ли он канальным или бесканальным. Канальный дымоход обычно изготавливается из нержавеющей стали и алюминия, что обеспечивает максимальную прочность и долговечность. Но его длина не должна быть больше 12 футов, потому что это может привести к дополнительным изгибам и поворотам при установке. Это, в свою очередь, может привести к снижению мощности всасывания. Поэтому, пожалуйста, сделайте небольшой воздуховод, чтобы сделать дымоход более эффективным.

5. Вырез дымохода

Начните с круглого отверстия шириной 6 дюймов во внешней стене кухни для воздуховода. Обычно это делается на высоте не менее 7 футов над полом. Если у вас уже есть старый дымоход или вытяжной вентилятор, вы можете использовать этот вырез, чтобы пропустить через него воздуховод. Однако, если в вашем кухонном центре недостаточно места для такого отверстия, вы можете выбрать дымоход без воздуховода.

6. Универсальный патрубок

В настоящее время современные дымоходы включают в себя универсальный патрубок в качестве встроенной функции для простоты использования, что позволяет пользователям без труда подсоединить выхлопную трубу. Универсальный патрубок поставляется в трех размерах для труб диаметром 4, 5 и 6 дюймов. Вы можете проверить руководство, предоставленное производителем, которое обычно содержит полезные иллюстрации, основанные на потребностях пользователя.

7. Электропроводка

Электропроводка является важным этапом процесса установки. Установка дымохода, как и любого другого прибора, требует нескольких проводов. Даже заглушки дымохода должны быть правильно установлены для удобства пользователя. Зеленые провода, также известные как провода заземления, также необходимы для защиты от коротких замыканий. После того, как вы закончите с проводкой, проверьте, правильно ли работает дымоход, включив кнопку питания.

8. Способы подачи воздуха

Существует два способа использования дымохода – режим вытяжки и режим рециркуляции. Тем не менее, режим вытяжки настоятельно рекомендуется для достижения наилучших результатов, поскольку он вытесняет всасываемый дымный воздух через воздуховод из кухни. Режим рециркуляции предпочтителен только при отсутствии вытяжной трубы. В этом режиме воздух рециркулируется в кухонной среде после его очистки угольными фильтрами.

9. Угольный фильтр

Если у вас нет доступа к подходящим наружным воздуховодам для выпуска воздуха, вам, вероятно, придется попросить дополнительный угольный фильтр, что повысит стоимость установки дымохода. Но есть вероятность, что он уже подключен к вашему дымоходу. Если нет, вы должны запросить это у поставщика услуг дымохода. Для оптимальной работы рекомендуется заменять угольные фильтры не реже одного раза в три месяца.

Меры предосторожности при установке кухонного дымохода

Процесс установки дымохода должен выполняться с надлежащими мерами безопасности, потому что здесь вы будете иметь дело с большим количеством электронных приборов. Необходимо помнить о следующих мерах предосторожности:

• Установщик должен носить резиновые перчатки для предотвращения поражения электрическим током. Они также защищают вас от коротких замыканий.
• Не забудьте отключить основной источник питания перед началом процесса установки.
