Установка дымохода сэндвич своими руками как сделать правильно: Установка дымохода сэндвич своими руками как сделать правильно монтаж в доме или бане

как сделать правильно, правила монтажа

Выполнение монтажа дымохода в виде сэндвича, состоящего из трубы, утеплителя и внешней оболочки, позволяет оптимизировать работу отопительной и дымовыводящей систем. Такой дымоотвод обеспечивает хорошую тягу, меньше засоряется и почти не нагревается снаружи, благодаря чему снижается риск получения ожогов и возникновения пожаров. Все преимущества комбинированного дымохода проявляются в полной мере только при правильном монтаже и использовании качественных материалов.

Содержание

• Плюсы и минусы сэндвич-дымохода
• Особенности конструкции и материалы для изготовления
• Как монтировать дымоход?
  • Сборка
  • Прохождение через перекрытия и кровлю
  • Размещение трубы на крыше
• Особенности эксплуатации

Плюсы и минусы сэндвич-дымохода

Дымоотводящие конструкции комбинированного типа пришли на смену привычным асбестовым и металлическим трубам, кирпичным и керамическим дымовым шахтам благодаря целому ряду преимуществ:

• Меньше риск получения ожогов и возникновения пожара – во время работы отопительного агрегата сильно нагревается только внутренняя труба дымохода, температура внешней оболочки меняется незначительно.
• Лучше тяга – утеплённая труба быстрее прогревается после розжига топлива, так как не отдаёт тепло внешней среде.
• Образуется меньше сажевых отложений – гладкая внутренняя труба облегчает отведение дыма и не даёт задерживаться конденсату, большая часть продуктов горения не успевает вступить в реакцию с водой и образовать твёрдые соединения.
• Внутренняя труба защищена от механического воздействия внешней среды, а внешняя оболочка – от резких перепадов температуры и воздействия агрессивных веществ, входящих в состав дыма.
• На внешней поверхности дымоотвода образуется меньше конденсата, так как температура оболочки и внешней среды различается незначительно.

Однако любое сложное решение неизбежно имеет и недостатки. Сэндвич-дымоход — не исключение, у него также есть минусы:

• высокая стоимость,
• большой вес,
• сложный монтаж.

Особенности конструкции и материалы для изготовления

Сэндвичем в строительстве называют трёхслойные стройматериалы и конструкции. В дымовыводящей системе под сэндвичем понимают комбинацию внутреннего дымового канала, теплоизолирующего слоя и внешней оболочки. Иногда можно получить дымоход-сэндвич на основе имеющейся трубы или шахты, добавив недостающие слои.

Для возведения сэндвич-дымохода могут быть использованы комбинации материалов или готовые к сборке секции:

Как монтировать дымоход?

Дымоход можно расположить внутри дома или снаружи, у обоих вариантов есть плюсы и минусы:

Общий порядок монтажа рассмотрим на примере самого сложного в исполнении внутридомового дымохода, состоящего из керамического дымового канала и шахты из керамзитобетона.

Сборка

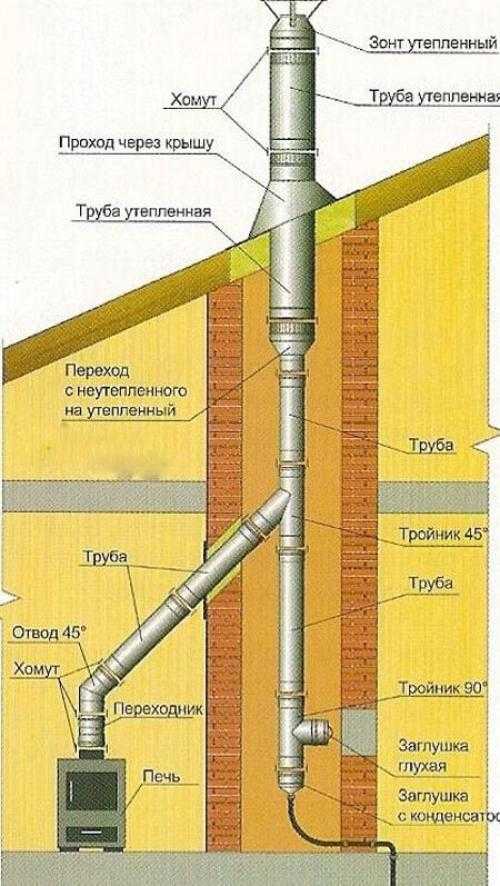

Сборка дымовыводящей системы проводится снизу вверх, то есть начинается от теплогенерирующего прибора – котла, печи, камина или горелки.

• Подготовка фундамента. В месте размещения дымохода закладывают железобетонный фундамент: глубина залегания относительно пола – не менее 0,5 м, относительно грунта – 0,4 — 0,7 м, ширина фундамента на 0,3 м больше ширины шахты. Выравнивают верхнюю площадку фундамента и застилают рубероидом в 2-3 слоя для гидроизоляции шахты дымохода.
• Установка основания дымоотвода. Строго вертикально на цементно-песчаную смесь устанавливают пустой керамзитобетонный блок, заполняют его для устойчивости камнями, щебнем, битым кирпичом и заливают той же смесью. Последующие секции шахты соединяются специальным жаропрочным раствором. На секцию укладывают восьмиугольный стальной шаблон, оставляя свободными края блока, шпателем наносят раствор. Убирают шаблон и устанавливают следующую секцию. Обязательно проверяют вертикальность расположения каждой секции.
• Установка секции с конденсатосборником – керамической чашей с носиком-капельником. Болгаркой в керамзитобетонной секции вырезают окошко, через которое носик-конденсатоотводчик будет выводиться наружу. Фиксируют секцию на основании. Внутрь устанавливают конденсатосборник, вставляют утеплитель до уровня выходящего наружу носика. Излишек утеплителя срезают канцелярским ножом. Закрывают окошко решёткой.

Обратите внимание! Для упрощения обслуживания дымохода в фундаменте можно проложить трубу, соединённую с канализацией. Свободный конец трубы выводится из фундамента вверх рядом с будущим основанием дымохода точно напротив капельника. Таким образом сброс скопившегося в дымоотводе конденсата будет осуществляться сразу в канализацию без использования дополнительных ёмкостей. Конденсатоотводчик соединяют с канализационной трубой гибким шлангом.

• Установка ревизионной секции. Для ревизии – очистки и обслуживания – в комплекте керамического сэндвич-дымохода предусмотрены труба-тройник и металлическая дверца. В одном керамзитобетонном блоке вырезают проем на две толщины утеплителя шире дверцы. Устанавливают блок на место, в него вставляют утеплитель, отступая от краев проема на несколько сантиметров внутрь. Нижний срез тройника смазывают термостойким герметиком и устанавливают элемент в получившееся гнездо до соединения с конденсатосборником. Губкой убирают излишек герметика внутри трубы .
• Завершение монтажа ревизионного узла. В нижней части следующего блока шахты вырезают отверстие высотой в две толщины утеплителя, совпадающее по ширине с проемом в предыдущем блоке. Надевают блок на дымовой канал, фиксируют, заполняют зазор между каналом и шахтой минеральной ватой. Устанавливают дверцу.
• Установка узла подключения – тройника с круглым боковым отверстием. В блоке шахты вырезают проём на 4 см шире бокового отверстия, в шахту укладывают утеплитель, тройник соединяют с ревизионным узлом. На трубу дымового канала надевают следующую секцию, фиксируют её и заполняют пространство минеральной ватой. По форме проёма в керамзитобетонном блоке вырезают из утеплителя прямоугольник с круглым отверстием под боковой вывод тройника. Полученную деталь надевают на боковой патрубок дымового канала так, чтобы она полностью закрыла проём в шахте.
• Подключение к тепловому агрегату. В боковое отверстие узла подключения вставляют одностенную переходную трубу, соединённую с патрубком отопительного прибора. Для соединения стальной трубы и керамического патрубка дымового канала используется термостойкий герметик.
• Наращивание высоты дымохода – выполнение стандартных операций до достижения нужной высоты. Наносят на верхний блок шахты соединительный раствор, устанавливают и выравнивают по горизонтали и вертикали следующий блок. Укладывают вдоль внутренней поверхности блока утепляющий мат. Нижний край керамической трубы смазывают герметиком, вставляют в полученное гнездо и соединяют с предыдущей секцией дымового канала. Убирают излишек герметика внутри трубы.

Прохождение через перекрытия и кровлю

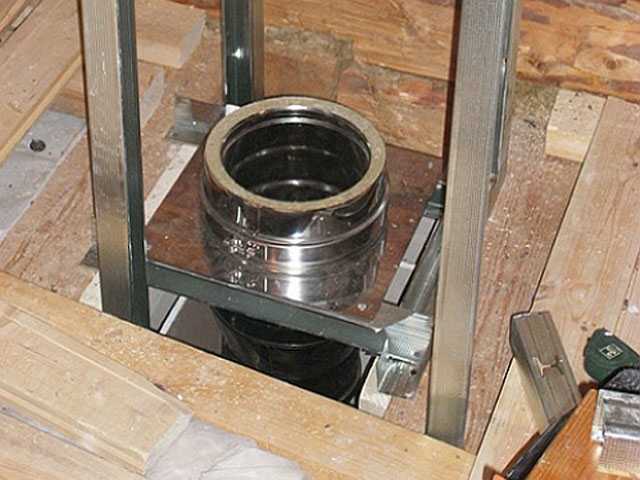

Чтобы снизить риск воспламенения материала межэтажного или чердачного перекрытия, стропильной системы и кровельного материала, отверстия под дымоход в этих местах вырезают с запасом.

Кирпичные, пено– и керамзитобетонные шахты практически безопасны, но даже их необходимо изолировать в местах прохождения. Запас на изоляционный материал составляет 2-3 см для негорючих материалов перекрытия и 5-6 для горючих материалов и кровли. По обе стороны от перекрытия и с нижней стороны кровли отверстия зашивают негорючим материалом.

Для дымохода со стальным внешним слоем запас на изоляцию оставляют не менее 20 см. В отверстие вставляют стальной проходной короб, который заполняется негорючим теплоизолирующим материалом.

Устойчивость тяжёлого керамического дымохода-сэндвич обеспечивают, фиксируя шахту к элементам стропильной системы при помощи кронштейнов.

Обратите внимание! При монтаже наружного дымохода необходимо выполнить только один узел прохождения – в стене. Этот участок дымохода расположен близко к отопительному прибору и может нагреваться до экстремально высоких температур, поэтому отверстие в стене выполняют с зазором до 0,5 метра.

Размещение трубы на крыше

Со стороны кровли зазор вокруг дымохода закрывают специальными кровельными элементами – примыканиями. Участок шахты, возвышающийся над кровлей, обшивают кровельным материалом. Эти действия предохранят крышу от протечек и защитят материал шахты от намокания.

Уязвимым участком любого комбинированного дымохода является его навершие. Утеплитель между дымовым каналом и шахтой нельзя оставлять открытым, так как при намокании он теряет изоляционные свойства. Поэтому навершие трубы необходимо закрыть. Для готовых секционных дымоходов со стальной оболочкой предусмотрены специальные заглушки. Дымоход с шахтой из кирпича или бетона закрывают бетонной плитой с отверстием под внутренний канал.

Выходное отверстие дымового канала закрывают насадкой, препятствующей засорению канала и улучшающей тягу, – зонтиком, дефлектором или дымососом.

Особенности эксплуатации

Комбинированные дымоотводящие системы значительно проще в обслуживании, так как меньше склонны к образованию сажевых отложений и накоплению конденсата, однако им необходимы профилактические мероприятия.

• Следует прочищать дымоход при любых подозрениях на засорение: ухудшение тяги, появление шумов в трубе или искр в выходящем из трубы дыме. При этом для прочистки керамического дымового канала нежелательно пользоваться трубочистным ершом с гирей – можно повредить внутренние стенки.
• Регулярно следует проверять конденсатосборник и сбрасывать накопившуюся жидкость. Если конденсатоотводчик соединён с канализацией, нужно следить за состоянием соединительной трубки: очищать при засорении и своевременно заменять при выходе из строя. Засорившийся капельник прочищают тонкой прочной проволокой.
• Перед пуском отопительной системы после длительного простоя необходим визуальный осмотр, выявление и устранение дефектов шахты и дымового канала.

Как правильно установить дымоход в доме

Дата публикации: 16.07.2020 17:04

Дымоход – важная система отопления, отвечающая за вывод дыма. Его устройство сопряжено с определенными правилами и стандартами. Их соблюдение обеспечивает эффективность дымоотведения, пожарную безопасность и длительность эксплуатации. В статье рассказывается, как правильно собрать дымоход своими руками и установить его в свой дом.

• Как установить дымоход: монтаж дымохода своими руками — документы
• Как правильно сделать дымоход своими руками: основные требования
• Как правильно собрать дымоход
• Как выводить дымоход
• Дымоход своими руками: пошаговая инструкция

Как установить дымоход: монтаж дымохода своими руками — документы

Для систем дымоотведения предусмотрены следующие стандарты:

• СНиП 2. 04.05-91 и ДБН В.2.5-20-2001 регулируют правила монтажа;
• СНиП 41-01-2003 предоставляет сведения об отопительных системах;
• НПБ 252-98 – устройства теплогенерации;
• ГОСТ 9817-95 – технические требования для безопасной работы источников отопления;
• предписания и принципы эксплуатации дымовых каналов.

Документация дает информацию об общих основах и технических особенностях того, как сделать дымоход дома. Обращается внимание на материал изготовления – он должен быть негорючим. Обычно применяется кирпич, керамика или нержавеющая сталь.

К особенностям устройства дымоходов относят сборный тип конструкции, а также фрагментарность монтажа. Эти факторы обусловлены применяемыми материалами и прохождением конструкции через помещения и перекрытия.

У нас вы можете заказать

 Монтаж дымохода  Монтаж дымохода через крышу  Монтаж дымохода через стену  Монтаж дымохода из нержавейки  Монтаж дымохода для газового котла  Монтаж керамического дымохода

Как правильно сделать дымоход своими руками: основные требования

Документация по устройству дымоходных систем не предусматривает строгих ограничений по форме и конструкции дымоходов. Однако есть определенные правила к их техническому устройству:

• длина дымоотвода должна составлять не менее пяти метров;
• внутреннее сечение должно быть равным входному отверстию теплогенератора, допускается превышение показателя;
• каждый источник тепла оборудуется отдельным выводом дыма;
• скорость потока воздуха внутри трубы – от 15 до 20 м/с;
• толщина стенок зависит от материала – кирпичные 25 см, керамические и металлические трубы уже имеют нужный показатель;
• для очистки и осмотра создаются карманы глубиной до 25 см;
• допустимое количество поворотов – 3.

Данные аспекты базовые, отдельные нюансы и особенности зависят от типа материала, а также конструкции помещений и крыши.

Как правильно собрать дымоход

• Дымоход собирают снизу вверх, от источника тепла до вывода на крышу.
• Учитываются все проходимые помещения и перекрытия.
• В сборных системах каждый элемент вводят в предыдущий.
• Монтаж должен учитывать материал стен, не допускается соприкосновение с горючими поверхностями.
• В частном деревянном доме применяются насадные или коронные трубы.
• Герметики должны иметь высокую термоустойчивость, от тысячи градусов.
• Наружные крепления не должны входить внутрь трубы.

Как выводить дымоход

Высота трубы над крышей зависит от типа конструкции. Для плоской кровли трубу поднимают на 0,5 м. Такое же значение сохраняется, если расстояние от трубы до конька меньше полутора метров. Труба может равняться или превышать уровень оси конька, если расположена на расстоянии от 1,5 до 3 м от него.

По отношению к ближайшим зданиям труба должна возвышаться на полтора метра. В этом случае ее дополнительно прикрепляют к крыше с помощью растяжек.

Дымоход своими руками: пошаговая инструкция

Инструкция по устройству дымохода отличается в зависимости от используемого материала. Учитывается и размещение дымоотвода – внутри или снаружи здания. Чтобы правильно установить дымоход, важно учитывать множество нюансов. Ниже приведены основные.

Кирпичный дымоход

Дымоотвод из кирпича может располагаться непосредственно над печью или рядом через переходник. В первом случае следует учитывать вес конструкции.

Структура такого дымоотведения выглядит следующим образом:

• внутренний дымоход – начинается от печи и заканчивается за 4 ряда кладки до перекрытия;
• распушка – утолщение, устраиваемое при прохождении конструкции через перекрытие потолка;
• выдра – утолщение, формируемое на стыке с перекрытием кровли;
• внешний дымоход – расстояние от распушки до выдры;
• шейка – расстояние, возвышающееся над кровлей;
• оголовок – окончание шейки.

При монтаже кирпичного дымоотвода учитывают следующие предписания:

• толщина стенок составляет 25 см – длина кирпича;
• конструкция ставится строго вертикально, допустимое отклонение – не более трех градусов;
• кладка делается герметичной, не допускается наличие щелей и отверстий;
• раствор делают из глины и песка в соотношении 1:3 или 1:4 в зависимости от типа глины;
• нарезку кирпичей выполняют с помощью болгарки.

Размеры внутреннего сечения зависят от отопительного прибора:

• для печи используют большое сечение 25х25 см, «шестерка»;
• на камины используют прямоугольное сечение 50х25 см, «пятерка»;
• для плит применяют маленькие сечения 12,5х25 см, «четверка».

Порядок кладки кирпичного дымохода подразумевает следующие шаги:

• за дымоотвод берутся после монтажа печи или котла;
• после каждого ряда проверяют вертикальность кладки посредством отвеса;
• распушка выполняется утолщением стенок, сечение остается прежним;
• между трубой и потолком оставляют зазор в 2-3 см, его закрывают изоляционным материалом;
• по тем же правилам возводят внешний дымоход и выдру;
• шейку кладут с применением цементного раствора;
• отверстия в кровле вокруг трубы изолируют и прикрывают листовой сталью;
• вершину шейки оканчивает оголовок и колпак.

Проход дымохода через кровлю изолируют огнеупорным материалом и обшивают металлическим фартуком. Обращают внимание на удаление от горючих материалов – деревянных стропил, обрешетки.

При устройстве дымохода соблюдают основной принцип кладки. На поверхность наносится раствор, ставится кирпич, положение регулируется вручную и молоточком. По ходу конструкции делаются ниши для чистки, перед распушкой также устанавливается заглушка для регулировки выхода тепла.

Керамический дымоход

Керамические дымоотводы монтируются из готовых элементов. В домашних условиях их можно собрать, но изготовить сборные части не получится. Для монтажа применяют специальный термоустойчивый клей.

Керамический дымоход должен располагаться в пределах двух метров от отопительного прибора. Обращают внимание на обязательное удаление от покрытий из горючих материалов. Не допускается пересечение с несущими элементами.

Сборка дымохода производится по следующим шагам:

• возводится фундамент, его покрывают огнезащитным средством;
• монтаж деталей ведут с цоколя к кровле;
• если высота между крепежами составляет более 3,9 м – трубу укрепляют арматурой, для нее предусмотрены отверстия;
• диаметр трубы делают больше, чем выход отопительного элемента;
• в качестве теплоизоляции применяют минвату и штукатурку;
• соединение трубы и кровли изолируют металлом;
• если кровля выполнена из горючих материалов, дополнительно монтируют искрогаситель.

Завершают монтаж облицовкой дымоотвода. Для этого используют негорючие материалы – штукатурку, керамику, камень.

Стальной дымоход

Сэндвич-дымоходы делают из металлических труб, собранных в трехслойную конструкцию. Между двумя трубами разного диаметра располагают теплоизолирующий слой. Стальные дымоотводы широко используются в промышленном строительстве, применяются и в отоплении частных домов. Преимущество – возможность устройства внутри или снаружи помещения.

Внешний дымоход из нержавейки монтируют по следующим шагам:

• к элементу отопления крепят переходник;
• в стене пробивают отверстие 40х40 см, его обивают огнеупорным материалом;
• монтируют в стене проходной блок с теплоизоляцией;
• устанавливают горизонтальный участок трубы от переходника к отверстию;
• с внешней стороны устраивают опорный кронштейн – площадку для крепления тройника;
• монтируют вертикальную трубу, каждые два метра ее фиксируют дополнительным кронштейном с хомутом;
• в верхней части оборудуют оголовок и конус.

Внутренний металлический дымоход монтируется по схожим принципам с соблюдением ряда нюансов. Обязательно используют адаптер. Это обусловлено запретом на прямое подключение металлической трубы к элементу отопления.

Нижняя часть адаптера устанавливается «по дыму», верхняя – «по конденсату». Дальнейшая сборка труб выполняется «по конденсату», исключая его проникновение в стыки. Все они скрепляются муфтами, каждое соединение крепится к стене хомутами.

При пересечении потолков и кровли избегают близкого контакта с горючими материалами. Отверстия делают на 25 см больше диаметра, свободное пространство изолируют огнеупорными материалами. При прохождении через перекрытие кровли обращают внимание на герметичность, устраивают металлический фартук.

Посмотреть все фото работ по установке дымохода внутри дома

Посмотреть все фото работ по установке дымохода снаружи

Вам также будет интересно

 Как происходит установка дымоходов  Как выбрать дымоход  Монтаж дымоходов камина своими руками  Инструкция по монтажу дымохода  Установка дымохода через потолок

Теги
установка дымохода самостоятельно
дымоход своими руками
установить дымоход самом

монтаж и установка дымохода из сэндвич трубы

Дымоход сэндвич имеет множество достоинств: простота конструкции, безопасность, эстетичный вид. Почему бы не попробовать собрать бутерброд на дымоход своими руками? Как показывает практика, это действительно довольно просто. А сложить такой дымоход как конструктор сможет каждый.

Для этой работы потребуются знания конструкции дымохода и его монтажа – именно этот материал мы подробно рассмотрели в нашей статье. Мы подобрали фото и схемы с описанием основных элементов дымоходной системы, дали пошаговые инструкции по сборке и установке.

А также дополнил материал полезными советами по улучшению тяги и видео, показывающим процесс установки дымохода в загородном доме.

Содержание статьи:

• Плюсы и минусы использования дымохода Сэндвич
• Материал, из которого изготовлены трубы
  • Вариант №1 — Нержавеющая сталь с легирующими добавками
  • Вариант №2 — Черный металл для дымоходов
  • Вариант № 3 — Комбинированный дымоход сэндвич
• Влияние топлива на работу дымохода
• Элементы конструкции и их особенности
• Как выбрать необходимый диаметр дымохода?
• Монтаж сэндвич-системы для дымоудаления
  • Этап №1 – монтаж элементов дымохода
  • Этап №2 – проходка потолка и стеновых перекрытий
  • Этап №3 – проход системы через кровлю
  • Этап №4 – укладка конструкция над крышей
• Что сделать, чтобы улучшить сцепление?
  • Причины плохих продуктов сгорания
  • Как предотвратить проблемы с тягой?
• Эксплуатация дымоходных сэндвич-систем
• Выводы и полезное видео по теме

Плюсы и минусы использования дымохода сэндвич

Недостатки дымоходов, собранных из сэндвич-труб:

срок службы около 15 лет, в то время как традиционные дымоходы из огнеупорного кирпича служат на 10 лет больше.

Такой непродолжительный срок службы в основном связан с использованием в производстве некачественных материалов.

Выбор продукции проверенного бренда – это первое, что можно сделать для долгой и успешной эксплуатации дымохода.

Фотогалерея

Фото

Дымоходы собранные из элементов типа сэндвич не нуждаются в теплоизоляции. Снаружи здания может располагаться канал любой длины

Дымоходы, собранные из сэндвич-элементов, работают с любым типом тепловых пунктов; их можно устанавливать в помещениях, не оборудованных для размещения такого оборудования

Сэндвич дымохода состоит из элементов, представляющих собой трубу в трубе, пространство между которыми заполнено изоляцией

Сборка и установка трубы начинается с горизонтального отрезка , начало от места выхода профильной трубы из дома

Участки пересечения сэндвич стены и стропильной системы с дымоходом утеплены накладками из негорючих материалов

На пересечении дымохода стропильной системы или стены может располагаться только цельный элемент. Нельзя, чтобы в проходе было место для стыковки элементов

Для предотвращения просачивания осадков в месте прохода через кровлю вокруг дымохода сооружается герметичный проходной узел

Сборка дымового канала из сэндвич-элементов завершается установкой зонта, защищающего систему от атмосферных осадков, пыльной взвеси и птиц

Аргумент для сэндвич-систем

Совместимость с отопительными приборами

Особенности конструкции трубы

Зона начала сборки трубы

Детали изоляции дымохода

Особенности устройства проходок

Устройство сквозного узла через кровлю

Установка зонта на устье дымохода

Преимущества многослойного дымохода:

• Утепленные стены. Благодаря теплоизоляции даже вынесенный снаружи дымоход не теряет тяги. Ламинированные стенки препятствуют охлаждению продуктов сгорания, которые быстрее выводятся через дымоход, не дают активно образовываться конденсату и копоти.
• Простая установка. Изучив принципы строительства дымоходов, их сможет собрать даже новичок.
• Различные опции. Для сборки конструкции выпускаются прямые и угловые модули. Дымоход может выводиться вверх или в стену, может огибать стропильную систему, различные архитектурные элементы.
• Минимальное осаждение сажи. Благодаря гладкой поверхности труб зола и сажа быстрее выбрасываются в атмосферу и медленнее накапливаются.

Кроме того, сэндвич-система имеет относительно небольшой вес, а значит, для нее проще создать опору и не требуется устройство специального фундамента, как для кирпичного дымохода. Его можно крепить к потолкам и стенам, устанавливать непосредственно на отопительное оборудование.

По сравнению с одностенными сэндвич-дымоходы практически не образуют конденсата и пожаробезопасны.

Из стандартных элементов дымохода-сэндвича можно собрать даже самую сложную конструкцию

Материал, из которого изготовлены трубы

Для разных отопительных приборов и видов топлива подбирается их тип стали. Он должен быть высоколегированным и нержавеющим, пригодным для изготовления химически стойких и тугоплавких дымоходов.

В конструкции дымохода одной из основных характеристик является марка стали как критерий длительной службы и устойчивости к внешнему негативу

При сжигании различных веществ в дымоходе могут накапливаться химически активные вещества: серная кислота, сера, соляная кислота. Кроме того, температура при сгорании различных видов топлива может сильно различаться.

При отоплении дровами или газом не поднимается выше 450°С; при сжигании угля она может достигать 700°С. Металлы по-разному реагируют на эти показатели. поэтому обратите внимание на главную характеристику — качество и свойства стали.

Вариант № 1 — Нержавеющая сталь с легирующими добавками

Основные марки стальных сплавов, которые используются для производства многослойных дымоходов:

• Стабилизированная титаном нержавеющая сталь (AISI 321) . Используется для дровяного оборудования. Неустойчив к коррозии в серосодержащих средах. Допустимая рабочая температура 600-800 °C.
• Нержавеющая сталь, стабилизированная молибденом (AISI 316) . Монтаж дымохода-сэндвича из этой марки стали осуществляется для систем отопления, работающих на дровах, газе, дизельном топливе. Металл кислотоупорный, отличается повышенной коррозионной стойкостью, к агрессивным средам различной природы.
• Жаропрочная сталь (AISI 304) . Включение хрома и никеля делает сталь нечувствительной к повышенным температурам и кислотным средам. Применяется для производства дымоходов с высокой температурой выхлопных газов — около 1000°С. При температуре 600-800°С склонен к потере вязкости и пластичности, что приводит к охрупчиванию.
• Распространенные марки AISI 409 и 430 слабо противостоят высоким температурам и воздействию кислот. Из стали этих марок изготавливается большая часть китайской продукции и часть отечественной.

Проверить марку стали визуально невозможно. При покупке можно сверить маркировку на самом изделии или попробовать примерно определить качество с помощью магнита.

Некачественный материал притянет магнит, металл с добавлением легирующих добавок — нет.

Выбирая трубы для дымохода, поинтересуйтесь их основными характеристиками. Если у вас есть сомнения в честности продавца, возьмите с собой магнит — он притянется к стальным изделиям с недостаточным содержанием лигирующих добавок

Вариант №2 — черный металл для дымоходов

Сам по себе черный металл быстро изнашивается — окисляется и выгорает. Поэтому для его защиты используется специальная эмаль. Это повышает устойчивость к кислотным условиям.

Эмаль долго служит при температуре не более 400°С и выдерживает кратковременное повышение до 750°С.

Разнообразие оттенков эмалированных труб делает их достаточно популярными

Эмалированные трубы применяют для отвода продуктов горения от отопительных колонок, печей, отопительных котлов, каминов. В отличие от стали, они могут быть окрашены в различные цвета. Это позволяет правильно подобрать оттенки для интерьера или фасада дома.

Вариант №3 — Комбинированный дымоход Сэндвич

Для удешевления производства предприятия стараются использовать более дешевые материалы. Если внутренняя труба изготовлена ​​из дорогой нержавеющей стали, а внешняя из оцинкованного или эмалированного металла, это мало влияет на срок службы изделия.

Хуже, если наоборот: снаружи используется нержавеющая сталь, а внутри спрятан дешевый некачественный материал. Такая труба при интенсивном использовании может прослужить год и выйти из строя, что повлечет за собой новые затраты на материалы и монтаж.

Перед покупкой желательно запросить сопроводительные документы на товар, чтобы убедиться в качестве приобретаемой трубы. Важно, чтобы внутренний элемент был изготовлен из высококачественной нержавеющей стали

Между двумя сэндвич-трубами дымохода находится слой теплоизоляционного материала, который удерживает тепло внутри и тем самым сохраняет хорошую тягу. В качестве утеплителя используется базальтовая или керамическая вата – волокнистые материалы с высшим классом огнестойкости.

Базальтовая вата выдерживает температуру до 600°С, керамическая – до 1000°С. Оба материала обладают хорошими теплоизоляционными свойствами. Нанесите слой утеплителя 25-50 мм. Для дымохода, который монтируется снаружи, чем он будет больше, тем лучше.

Влияние топлива на работу дымохода

Ниже приведена таблица, которая поможет определить, как правильно подобрать дымоход для разных видов отопительного оборудования, чтобы он работал дольше.

В инструкции по эксплуатации каждого дымоходного устройства указана допустимая температура

При установке сэндвич-дымохода для газового оборудования можно обойтись более дешевым вариантом конструкции. А вот для русской или банной печи лучше не экономить и выбрать систему, качество которой не вызывает сомнений.

Элементы конструкции и их особенности

Разнообразие изделий позволяет выполнять сложные задачи по сооружению дымохода сэндвич.

Производители дымоходов разработали более двадцати различных элементов для облегчения монтажа

Основными конструктивными элементами канала дымохода являются:

• Прямые секции трубы. Сегменты диаметром 80-600 мм, длиной до 1 м. Идеальная конструкция дымохода – прямая, но на практике этого добиться сложно.
• Колени и тройники. Применяются при необходимости вывести дымоход через стену, за пределы здания или в обход конструктивных элементов дома — балок, стропил. Иногда для поворотов (особенно прямых, 90°) применяют тройники с ревизией — они позволяют прочистить дымоход в труднодоступных местах. Их устанавливают и укрепляют скобами, чтобы они не несли вес вышестоящей конструкции.
• Проходная труба. Изолирует трубу от перегородок, служит креплением дымохода.
• Кровля . Представляет собой металлический конус, который крепится на крыше под определенным углом. Помогает провести трубу через кровлю, не нарушая ее герметичности и повышая пожаробезопасность. Вместо него можно использовать специальный силиконовый герметик, служащий лучшей защитой от протечек.

Кроме вышеперечисленных элементов существует еще множество приспособлений для монтажа дымохода из сэндвич-трубы, а также его дальнейшей эксплуатации.

Дымоход крепится скобами через каждые два метра. Крепления для фиксации хомутов на стене подбираются в соответствии с материалом, из которого он сложен

Как подобрать необходимый диаметр дымохода?

Выбор диаметра дымохода осуществляется исходя из данных о мощности котла.

Для маломощных систем отопления мощностью менее 3,5 кВт применяют трубы диаметром 8 см, для котлов с показателями не более 5,2 кВт применяют трубы диаметром 9,5 см и свыше 5,2 кВт. Сужение дымохода не допускается, а уширение, наоборот, может осуществляться.

Еще одним показателем, влияющим на диаметр дымохода, является толщина изоляционного слоя. Он может быть 25-100 мм. Чем он крупнее, тем лучше проявляет свои свойства, но и ценность его возрастает. Толщина самого металла, используемого для производства труб, может быть до одного миллиметра.

При необходимости достройки, замены или модернизации какого-либо участка дымохода потребитель может оказаться в затруднительном положении. Элементы разных марок не способны обеспечить герметичное соединение.

При приобретении недостающих деталей лучше найти (заказать) комплектующие той же марки, что и остальная конструкция.

Монтаж сэндвич-системы дымоудаления

Перед монтажом конструкции необходимо внимательно ознакомиться с технической документацией, правилами техники безопасности.

Обязательно выполнять все меры по предотвращению возгорания при эксплуатации дымохода.

Перед покупкой необходимо произвести расчет всех материалов с учетом особенностей планировки дома

Шаг №1 — сборка элементов дымохода

Монтаж конструкции всегда начинается снизу вверх. Сэндвич-дымоходы нельзя напрямую подключать к отопительному прибору.

Сэндвич-элемент дымохода никогда не подключается к каменке – сначала установите одностенную трубу или переходник

Сначала установите специальный переходник или одностенную стальную трубу длиной полметра.

Если планируется вывести трубу прямо в стену, то установить горизонтальное ответвление с небольшим уклоном 2°.

Переходник предназначен для соединения различных участков дымоходной системы — одностенных и многослойных труб

Участок неизолированной трубы может быть коротким, или длинным, если предполагается большая теплоотдача. Стены и конструкции, расположенные вблизи него, должны быть защищены экраном или кожухом.

Установить «по дыму», то есть надеть сверху на трубу отопительного прибора и дополнительно защитить стык термостойким герметиком.

Сборка «Конденсат» не позволяет каплям влаги проникать в систему утепления, в результате чего значительно снижаются ее теплоизоляционные свойства труба, нижняя часть которой установлена ​​«по дыму», а верхняя «по конденсату».

Все последующие трубы будут монтироваться «по конденсату», что предотвратит его протечку и защитит от повреждения изоляционного слоя.

Места абсолютно всех соединений скреплены муфтами. Возле каждого стыка предназначены для крепления системы к стене.

Для предотвращения боковых смещений конструкции через каждые два метра используются настенные кронштейны, опорные тройники. Система крепится к стене с помощью консолей или опорных площадок через каждые пять метров.

Этап № 2 — проходные потолочные и настенные перекрытия

Даже то, что сэндвич-дымоходы имеют изоляционный слой, не означает, что их поверхность не может достаточно прогреться. Поэтому запрещается размещать их без дополнительного утепления вблизи горючих материалов (дерево, пластик и т.п.).

Стыки сэндвич-труб для дымоходов при их монтаже и эксплуатации не должны совпадать с проходом в потолке или стене.

Свободное пространство между потолком и трубой заполнено негорючей и негорючей базальтовой ватой

Диаметр отверстия в стене или потолке вырезается на 250 мм больше диаметра наружной трубы.

Сделайте его круглым или прямоугольным. В свободное пространство укладывается термостойкий материал, который скрывается декоративными накладками.

Проходной узел термостойкий, предотвращает деформации дымохода при смещении строительной конструкции — усадочные, влажные и температурные деформации

Для прохода через перекрытие и, особенно, через легковоспламеняющиеся материалы, предусмотрен специальный проходной узел также используется. Между внешним контуром и внутренней поверхностью сборки оставляют воздушный зазор.

При проходе через перекрытие или стену из негорючего материала вместо блока прохода может быть использована разгрузочная площадка. Она будет играть роль дополнительной опоры.

Этап №3 — прохождение системы через крышу

При снятии ее герметичность нарушается. Чтобы укрепить трубу, отгородить ее от легковоспламеняющихся элементов кровли и исключить возможность протечек в кровле, используют специальные приспособления: конические крысы, силиконовые уплотнители.

Данные детали имеют стандартизированные углы наклона, выбирайте их, учитывая параметры кровли.

Силиконовая прокладка — мастер-флеш значительно упрощает работу и помогает создать надежную защиту от протечек

При укладке трубы рассчитывают так, чтобы расстояние до горючих материалов было не менее 37 см. Для защиты от попадания воды на крышу поверх крысы устанавливается фартук. Его края заводятся под кровлю.

Этап №4 — размещение конструкции над кровлей

Высота трубы дымохода зависит от расстояния между основанием трубы и коньком, но не менее чем на полметра над коньком, на 1,2 м над поверхностью плоской крыши или 2 м с комбинированной крышей. Если оконечность конька находится в полутора-трех метрах, то ее следует располагать выше или напротив конька.

Если расстояние составляет 3 м и более, то допускается размещать острие не ниже линии, образующейся, если условно провести горизонтальную линию от конька и отмерить вниз угол 10°.

Если головка трубы установлена ​​ниже, чем должна быть, в системе может возникнуть обратная тяга.

При наличии близко расположенного здания вершина дымохода должна возвышаться над его крышей на полтора метра.

Труба такого размера должна быть дополнительно усилена растяжками.

При планировании конструкции дымохода учитывайте тип крыши и расположение соседних построек. Труба не должна попасть в зону подпора, что негативно скажется на формировании тяги

Если для покрытия кровли использовался горючий материал, то в дымоходе. Конструкция дымохода завершается конусообразным оголовком. Иногда его защищают другие устройства.

Что сделать, чтобы улучшить сцепление?

Принцип работы дымохода основан на создании тяги — эффекте проветривания, возникающем за счет разницы температур в середине и снаружи канала.

Плотность теплого воздуха в дымоходной системе меньше, чем холодного снаружи, и это приводит к разнице давлений. Благодаря этой разнице холодный воздух поступает внутрь топки, а горячий поднимается по дымоходу и выходит наружу.

Причины плохих продуктов сгорания

Простой способ определить наличие или отсутствие сквозняка — визуально оценить наличие дыма в помещении или определить проблему по цвету огня.

Оранжевые оттенки указывают на недостаточную тягу, белое пламя и гул в трубе — на чрезмерную. Иногда тяга может на короткое время изменить направление.

Частыми причинами обратной или плохой тяги являются высокая засоренность и низкая дымоходная труба

Не принимая во внимание своевременно не прочищенную и забитую дымовую трубу, причины, по которой она возникает в ней следующие:

• неправильный расчет соотношения мощности котла и параметры трубы;
• неблагоприятные погодные условия — туман, дождь, жара, сильный ветер;
• большое количество узких участков и поворотов в конструкции дымохода;
• высокое расположение конька по отношению к окончанию дымовой трубы или близлежащих высотных зданий;

Даже для формирования нормальной тяги недостаточная подача воздуха и недостаточная .

Как предотвратить проблемы с сцеплением?

Вот несколько рекомендаций, как собрать дымоход-сэндвич, чтобы отопительный прибор не стал источником копоти и копоти в доме:

• высота конструкции должна быть равна или больше пяти метров;
• дымоход предпочтительнее построить прямой — без изгибов и поворотов;
• повороты (не более трех) выполняются под углом 45°;
• от котла может отходить почти горизонтальный участок дымохода (с уклоном 2°), но не более одного метра.

Если при эксплуатации дымохода возникают проблемы с отводом дыма, прибегают к установке специальных устройств, усиливающих тягу.

Это может быть:

• Дефлектор. Работает по принципу снижения давления при прохождении воздушных преград. Эффективно работает в ветреную погоду, а в тихую может, наоборот, мешать дымоудалению.
• Стабилизатор . Это дополнительный элемент, который имеет форму зонта и надевается поверх трубы. Снизу через открытую площадку поступает воздух, увеличивая тягу.
• Ротационная турбина . Он работает с помощью энергии ветра: вращаясь в одном направлении, он создает вакуум в воздухе над каналом. В безветренную погоду не эффективен.

Все эти устройства не являются панацеей, особенно если дымоход изначально неправильно сконструирован.

Дефлектор может стать препятствием для удаления продуктов горения в безветренную погоду.

Эксплуатация дымоходных сэндвич-систем

После установки дымохода следует провести пробную топку для проверки герметичности стыков, убедиться, что соседние конструкции и материалы не нагреваются.

При первом использовании системы возможно незначительное задымление и специфический запах от нагретых остатков масла, герметика, пыли на поверхности труб.

Для правильной работы требуется своевременное . При чистке не используйте моющие средства. Обзор лучших чистящих средств и методов обсуждается в .

Лучше, если ее будет выполнять организация, имеющая специальную лицензию, дающую право на проведение такого рода работ.

Выводы и полезное видео по теме

Подробнее о том, как правильно собрать надежный дымоход из модульных сэндвич-труб можно посмотреть в видео:

Самостоятельный монтаж дымохода из сэндвич-трубы потребует от пользователя изучения некоторых нюансов и тонкостей. Но зато, выполнив работу правильно, вы можете быть уверены в безопасности своей семьи и себя.

Есть ли у вас опыт строительства дымохода из бутербродов? А вы делали монтаж такого дымохода своими руками? Поделитесь своим опытом с начинающими домашними мастерами — напишите в блоке комментариев, с какими трудностями вам пришлось столкнуться при установке, как долго вы им пользуетесь и как ухаживаете за дымоходом.

Как собрать и установить дымоход сэндвич своими руками: Инструкция по установке

Дымоходы сэндвич имеют множество преимуществ: простота конструкции, безопасность, эстетичный вид. Но главное, что собрать сэндвич-дымоход своими руками легко и просто. Это действительно так — сложить его как конструктор может каждый.

Недостатки дымоходов, собранных из многослойных труб:

• нарушения герметичности после определенного количества циклов нагрева и охлаждения;
• по сравнению с кирпичной структурой сэндвич дымохода имеет большую ценность;
• срок службы около 15 лет, а традиционные дымоходы из огнеупорного кирпича служат еще на 10 лет больше.

Такой короткий срок службы в основном связан с использованием некачественных материалов при производстве.

Выбор продукции проверенного бренда – это первое, что необходимо сделать для долгой и успешной эксплуатации дымохода.

Из стандартных элементов дымохода-сэндвича можно собрать даже самую сложную конструкцию.

Преимущества многослойных дымоходов:

• Теплые стены. Благодаря теплоизоляции даже вынесенный снаружи дымоход не теряет тяги. Многослойные стенки препятствуют нарастающему охлаждению продуктов сгорания, которые быстрее проходят через дымоход, а это не дает активно образовываться конденсату и копоти.
• Простая установка. Изучив принципы устройства дымоходов, их сможет собрать даже новичок.
• Различные опции. Для сборки конструкции изготавливают прямые и угловые модули. Дымоход может быть выведен наверх или в стену, в него можно превратить стропильную систему, различные архитектурные элементы.
• Минимальное осаждение сажи. Благодаря гладкой поверхности труб пепел и сажа быстрее попадают в атмосферу и медленно накапливаются.

Кроме того, система «Сэндвич» имеет относительно небольшой вес, а значит, для нее проще создать опору и не нужно возводить специальный фундамент, как для кирпичного дымохода. Может монтироваться на перекрытия и стены, устанавливаться непосредственно на отопительное оборудование. По сравнению с односторонними, сэндвич-дымоходы почти не образуют конденсата и пожаробезопасны.

Материал, из которого производят трубы

Для различных отопительных приборов и видов топлива выбирается тип стали. Он должен быть высоковыделенным и нержавеющим, пригодным для изготовления химически стойких и огнеупорных дымоходов.

В устройстве дымохода одной из основных характеристик является марка стали как критерий долговременной службы и устойчивости к внешним негативным воздействиям

При сгорании различных веществ в дымоходе могут накапливаться химически активные вещества : серная кислота, сера, соляная кислота. Кроме того, температура при сгорании различных видов топлива может сильно различаться.

При топлении дровами или газом не поднимается выше 450°С, при сжигании угля может достигать 700°С. Металлы по-разному реагируют на эти показатели. Поэтому, выбирая систему дымоудаления, обращайте внимание на главную характеристику – качество и свойство стали.

Вариант №1: Нержавеющая сталь с легирующими добавками

Основные марки стальных сплавов, которые используются для производства многослойных дымоходов:

• Стабилизированная титаном нержавеющая сталь (AISI 321). Используется для дровяного оборудования. Неустойчив к коррозии в серосодержащих средах. Допустимая рабочая температура — 600-800°С.
• Нержавеющая сталь, стабилизированная молибденом (AISI 316). Монтаж сэндвич дымохода из этой марки стали осуществляется для тепловых пунктов, работающих на дровах, газе, дизельном топливе. Металл кислотоупорный характеризуется повышенной коррозионной стойкостью, агрессивными средами различной природы.
• Сталь для теплоснабжения (AISI 304). Включение хрома и никеля делает сталь нечувствительной к повышенным температурам и кислотным средам. Применяется для изготовления дымоходов с высокими температурами отвода газов — около 1000°С. При температуре 600-800°С склонен к потере вязкости и пластичности, что приводит к охрупчиванию.
• Широко распространенные марки AISI 409 и 430 слабо противостоят высоким температурам и воздействию кислот. Большая часть китайской продукции и часть отечественной производится именно из стали этих марок.

Проверить марку визуально стало невозможно. При покупке можно проверить маркировку на самом изделии или попытаться приблизительно определить качество с помощью магнита. Некачественный материал будет притягивать магнит, металл с добавлением легирующих добавок — нет.

Выбирая трубы для дымохода, задайте их основные характеристики. Если есть сомнения в честности продавца, берите с собой магнит — к изделиям из стали с недостаточным содержанием лигирующих добавок он притянется

Вариант №2: Черный металл для дымоходных труб

сам блэк метал быстро изнашивается — окисляется и гремит. Поэтому для его защиты используется специальная эмаль. Это повышает устойчивость к воздействию кислой среды. Эмаль может служить длительное время при температуре не более 400°С и выдерживать кратковременно до 750°С.

Многообразие оттенков эмалированных труб делает их достаточно востребованными

Эмалированные трубы используются для выведения продуктов горения из отопительных колонок, печей, отопительных котлов, каминов. В отличие от стали, может окрашиваться в разные цвета. Это позволяет подобрать нужные оттенки под интерьер или фасад дома.

Вариант №3: Комбинированные сэндвич-дымоходы

Для удешевления производства предприятия стараются использовать более дешевые материалы. Если внутренняя труба изготовлена ​​из дорогой нержавеющей стали, а внешняя из оцинкованного или эмалированного металла, то это сказывается на сроке службы изделия.

Хуже, если наоборот: снаружи вы используете нержавейку, а внутри дешевый некачественный материал. Такая труба при интенсивном использовании может прослужить год и выйти из строя, что повлечет за собой новые материалы и затраты на монтаж.

Внутренний изоляционный слой

Между двумя трубами сэндвич-дымохода находится слой изоляционного материала, который удерживает тепло внутри и тем самым поддерживает хорошую тягу. В качестве изоляции используют базальтовую или керамическую вату – волокнистые материалы с высшим классом огнестойкости.

Базальтовая вата выдерживает температуру до 600°С, керамическая – до 1000°С. Оба материала обладают хорошими теплоизоляционными свойствами. Нанесите слой утеплителя 25-50 мм. Для дымохода, который монтируется снаружи, чем он будет больше, тем лучше.

Влияние вида топлива на дымоход

Ниже представлена ​​таблица, которая поможет определить, как правильно подобрать дымоход для разных видов отопительного оборудования, чтобы он работал дольше.

В инструкции по эксплуатации каждого дымоходного устройства указана допустимая температура.

Установив сэндвич-дымоход для оборудования, работающего на газе, можно обойтись более дешевым вариантом конструкции. А вот для русской или банной печи лучше не экономить и выбрать ту систему, качество которой не вызывает сомнений.

Элементы конструкции и их особенности

Разнообразие выпускаемой продукции позволяет выполнять сложные задачи по строительству многослойных дымоходов.

Основными элементами конструкции дымоходного канала являются:

• Прямые трубы трубы. Сегменты диаметром 80-600 мм, длиной до 1 м. Идеальная конструкция дымохода – прямая, но на практике добиться этого сложно.
• Колени и тройники. Применяется при необходимости вывести дымоход через стену, наружу здания или в обход строительных элементов дома — балок, стропил. Иногда для поворотов (особенно прямых, 90°) применяют тройники с ревизиями — они позволяют прочистить дымоход в труднодоступных местах. Их устанавливают и укрепляют скобами, чтобы они не несли на себе вес вышестоящей конструкции.
• Проходная насадка. Изолирует трубу от межэтажных перегородок, служит креплением для дымохода.
• Кровельный вырез . Представляет собой металлический конус, который крепится к крыше под определенным углом. Он помогает провести трубу сквозь крышу, не нарушая ее герметичности и повышая пожаробезопасность. Вместо этого можно использовать специальное силиконовое уплотнение, которое служит лучшей защитой от потока.

Кроме вышеперечисленных элементов существует еще масса приспособлений для монтажа дымохода из сэндвич-труб, а также его дальнейшей эксплуатации.

Дымоход крепится скобами через каждые два метра. Крепеж для фиксации хомутов на стене подбирается по материалу, из которого он сложен

Как подобрать необходимый диаметр дымохода

Выбор диаметра трубы дымохода осуществляется исходя из данных мощности котла. Для маломощных отопительных установок, имеющих менее 3,5 кВт, трубы диаметром 8 см, для котлов с показателями не более 5,2 кВт — использовать трубы диаметром 9 см..5 см, свыше 5,2 кВт — 11 см. Сужение дымохода не допускается, а уширение, наоборот, может быть выполнено.

Еще одним показателем, влияющим на диаметр дымохода, является толщина изоляционного слоя. Он может быть 25-100 мм. Чем он больше, тем лучше он проявляет свои свойства, но и стоимость его также увеличивается. Толщина металла, используемого для производства труб, может достигать одного миллиметра.

При необходимости ремонта, замены или модернизации какого-либо участка дымохода потребитель может попасть в сложную ситуацию. Элементы разных марок не способны обеспечить герметичность соединения. Докупая недостающие детали, лучше найти (заказать) комплектующие той же марки, что и остальная конструкция.

Установка сэндвич-систем для сброса дыма

Перед установкой конструкции необходимо внимательно ознакомиться с технической документацией, правилами техники безопасности. Необходимо выполнить все меры по предотвращению возникновения пожара при эксплуатации дымохода.

Сборка элементов трубы дымохода

Исполнение конструкции всегда начинается вверх. Сэндвич-дымоходы запрещается подключать непосредственно к отопительному прибору.

Элемент сэндвич-элемента дымохода никогда не крепится к отопительному прибору — сначала установите однозарядную трубку или переходник (+)

Сначала установите специальный переходник или однолитровую стальную трубу от полуметра . Если планируется вывод трубы сразу в стену, то монтируется горизонтальный вынос с небольшим уклоном 2°.

Переходник предназначен для соединения различных участков дымоходной системы — одинарных и многослойных труб

Участок неизолированной трубы может быть коротким или длинным, если рассчитывают на большую отдачу тепла. Расположенные рядом с ним стены и конструкции обязательно защищают экраном или кожухом. Устанавливаем его «по дыму», то есть надеваем сверху на трубу отопительного прибора и дополнительно защищаем стык термостойким герметиком.

Монтаж «По конденсату» не дает каплям влаги проникать внутрь системы утепления, что значительно снижает ее теплоизоляционные свойства.

К отопительному прибору элемент дымохода можно присоединить через переходник — двухконтурную трубу, нижняя часть которой устанавливается «по дыму», а верхняя «по конденсату». Все последующие трубы будут монтироваться «по конденсату», что исключит его просачивание и убережет от повреждения теплоизоляционного слоя.

Места абсолютно всех соединений скрепляются муфтами. Возле каждого стыка устанавливается хомут, предназначенный для крепления системы к стене. Для предотвращения боковых смещений конструкции через каждые два метра используют настенные кронштейны, а для тройников применяют подпорные. К стене система крепится с помощью консолей или опорных площадок через каждые пять метров.

Проходные потолочные и стеновые перекрытия

Даже тот факт, что многослойные дымоходы имеют изоляционный слой, не означает, что их поверхность не может быть достаточно горячей. Поэтому запрещается размещать их без дополнительной изоляции рядом с маркированными материалами (дерево, пластик и т. п.). Стыки стыков сэндвич-труб для дымоходов при их монтаже и эксплуатации не должны совпадать с проходом в перекрытии или стене.

Свободное пространство между перекрытием и трубой не заполняется не воспламеняется и не поддерживает горение базальтовой ваты

Диаметр отверстия в перекрытии стены или потолка вырезается на 250 мм больше диаметра наружной трубы. Сделайте его круглой или прямоугольной формы. Свободное пространство застелите жаростойким материалом, который скроют декоративные накладки.

Проходной блок, предотвращает дымовую деформацию при усадке конструкции здания, влажных и температурных деформациях.

Для прохождения перекрытий и, особенно, также используется специальный проходной узел через легко маркируемые материалы. Между внешним контуром и внутренней поверхностью узла имеется воздушный зазор. При перекрытиях или стенах из слабогорючего материала вместо проходного узла можно использовать разгрузочную площадку. Она будет играть роль дополнительной опоры.

Прохождение многослойных систем через кровь

При выводе трубы дымохода через крышу нарушается ее герметичность. Для укрепления трубы, гашения ее от горючих элементов кровли и устранения возможности протечки кровли используют специальные приспособления: конусные костыли, силиконовые уплотнители. Эти детали имеют стандартизированные углы наклона, выбирайте их, учитывая параметры крыши.

Силиконовый герметик — Master Flash значительно упрощает работу и помогает создать надежную защиту от протечек

Размещение трубы, рассчитывается таким образом, чтобы расстояние до легковоспламеняющихся материалов было не менее 37 см. Для защиты от воды его устанавливают поверх корневого фартука. Его края забронированы под кровлю.

Размещение конструкции над кровлей

Высота трубы дымохода зависит от расстояния между основанием трубы и коньком, но не менее полуметра над коньком, 1,2 м над поверхностью плоской кровли или 2 м с комбинированной крышей. Если оголовье от конька удалено на полтора-три метра, то его необходимо разместить над или напротив конька.

При расстоянии 3 м и более допускается углубление не ниже выступа, который образуется, если его отвести от горизонтальной линии конька и отмерить под углом 10° вниз.

Если оголовок наконечника установлен ниже, чем положено, в системе может возникнуть сбой.

При наличии близко расположенного здания верх трубы дымохода должен возвышаться над его крышей на полтора метра и выше. Трубу такой величины необходимо дополнительно укрепить растяжками.

Планируя конструкцию дымохода, учитывают тип кровли и расположение соседних построек. Труба не должна попасть в боковую зону, что негативно скажется на формировании тяги

Если для покрытия кровли использовался горючий материал, то в дымоходе гнет человека. Конструкцию дымохода завершает наголовник в виде конуса. Иногда его защищают грибком или дефлектором, другими приспособлениями.

Что делать для улучшения тяги в канале дымохода

Принцип работы дымохода основан на создании тяги — эффекте вентиляции, возникающем за счет разницы температур в середине и снаружи канала. Плотность теплого воздуха в дымоходной системе меньше холодного снаружи и это приводит к разнице давлений. Благодаря этой разнице холодный воздух поступает в топку, а горячий поднимается по дымоходу и выходит наружу.

Причины плохого вывода продуктов сгорания

Простой способ определить наличие или отсутствие тяги – визуально оценить наличие дыма в помещении или определить проблему по цвету огня. Оранжевые оттенки указывают на недостаточную тягу, белое пламя и гул в трубе — на чрезмерную. Иногда тяга может кратковременно менять направление.

Общие причины обратной или плохой тяги — высокий барьер и низкая дымовая труба

Без учета не считывания дымовой трубы во времени, причины возникновения обратной тяги следующие:

• неверный расчет соотношения мощности котла и параметров трубы;
• неблагоприятные погодные условия — туман, дождь, жара, сильный ветер;
• большое количество узких участков и поворотов в конструкции дымохода;
• высокое расположение конька по отношению к изголовью дымовой трубы или близлежащим высоким зданиям;

Даже для формирования нормальной тяги отсутствие приточного воздуха и недостаточная вентиляция в птичнике крайне нежелательны.

Как предупредить проблемы с

• высота конструкции должна быть равна или более пяти метров;
• предпочтительнее сооружение прямого дымохода — без изгибов и поворотов;
• повороты (не более трех) выполняются под углом 45°;
• от котла допускается оставлять практически горизонтальный дымоход дымовой трубы (с уклоном 2°), но не более одного метра.

При обнаружении проблем с выводом дыма в процессе работы дымохода прибегают к установке специальных устройств, усиливающих тягу. Это может быть:

• Работает по принципу снижения давления при межгенерации препятствий. Эффективно работает в ветреную погоду, а может наоборот тихонько, чтобы блюдо не задымлялось.
• Стабилизатор . Это дополнительный элемент, который имеет форму зонтика и одевается сверху на трубу. На дне воздух проходит через открытую площадку, усиливая тягу.
• Роторная турбина . Работает за счет энергии ветра: вращаясь в одном направлении, создает воздушную прорезь над каналом. В бешеную погоду он не эффективен.

Все эти устройства не панацея, особенно если дымоход изначально устроен не правильно.

Дефлектор может стать препятствием для выхода продуктов сгорания в безветренную погоду.

Эксплуатация дымохода Сэндвич-системы

После монтажа дымохода следует провести пробный пожар для проверки герметичности стыков, убедиться, что примыкающие конструкции и материалы не нагреваются. При первом использовании системы возможно появление легкого дыма и специфического запаха остатков мазута, герметика, пыли на поверхности труб.

Правильная эксплуатация предполагает своевременное удаление нагара. При чистке запрещается использовать любые моющие средства. Лучше, если ее будет проводить организация со специальной лицензией, дающей право на проведение подобного рода работ.

Видео о сборке дымохода из сэндвич-модулей

Подробнее о том, как грамотно собрать надежный дымоход из модульных сэндвич-труб, вы можете посмотреть в видео:
