Установка дымохода сэндвич своими руками

Пожалуй, только электрические котлы не нуждаются в установке дымохода. Все остальные генераторы тепловой энергии, использующие твёрдое, жидкое или газообразное топливо, без системы отвода в атмосферу продуктов сгорания работать не могут. Поэтому, продумывая вопросы организации автономного отопления и подогрева воды, немало внимания придется уделить и конструкции дымохода.

Установка дымохода сэндвич своими руками

Подобная задача в настоящее время имеет множество решений, от старых традиционных схем в виде стационарных кирпичных труб до сборных конструкций из металла или композитных материалов. Каждый из вариантов отличается своей степенью сложности, трудоёмкости, эффективности работы с конкретным обогревательным прибором. Одним из современных решений, завоевавшим широкую популярность и в промышленном, и в частном строительстве, являются металлические сэндвич-дымоходы. А наряду с высокими эксплуатационными качествами такой системы, одними из значимых ее преимуществ является и то, что вполне возможна установка дымохода сэндвич своими руками, без приглашения дорогостоящих специалистов. Главное – хорошенько разобраться в принципе его работы, правильно спланировать и выбрать, строго соблюдать технологию сборки. Обо всем остальном уже подумал производитель – монтаж не представляет особой сложности и может быть проведен достаточно быстро.

Основные достоинства сэндвич-дымоходов

Металлические трубы, как элемент дымоотводящей системы, используются уже очень давно. Это объясняется многими причинами.

• Во-первых, круглое сечение в любом случае является оптимальным для прохождения газов.
• Во-вторых, ровные и гладкие внутренние стенки не создают препятствий для прохождения дыма и меньше подвержены образованию сажных наростов.
• В-третьих, монтаж дымохода из крупных деталей – значительно проще, нежели кирпичная кладка.

Дымовые газы отличаются насыщенностью химически агрессивными веществами, которые, на фоне частых термических перепадов, способны активизировать коррозионные процессы, приводящие к быстрому выходу дымохода из строя, его прогоранию. Эта проблема в определенной степени была решена путем разработки и внедрения стойких нержавеющих стальных сплавов. Однако, применение нержавейки не устранило еще несколько серьёзных недостатков, присущих металлическим дымоходам:

• Высокая теплопроводность металла приводит к быстрому охлаждению выводимых газов, особенно на участках дымохода, расположенных вне здания. Это влечет снижение общей тяги – она будет очень зависима от внешних температурных условий.
• Подобная разница температур вызывает еще одно негативное явление – активное образование конденсата. Излишняя влага на внутренних стенках труб – это снижение эффективности дымохода, предпосылки для его зарастания сажей и активизации коррозии.
• На начальных участках, а особенно в непосредственной близости от нагревательного прибора, внешние стенки такого дымохода раскаляются до температур, которые могут представлять серьезную угрозу и с точки зрения возгораемости строительных конструкций и материалов, и для личной безопасности проживающих в доме людей – случайное прикосновение к ним заканчивается ожогом.

Благополучно разрешить эти проблемы удалось разработчикам сэндвич-дымоходов.

Схематично его устройство можно описать следующим образом.

Схема строения сэндвич-элемента для дымохода

Собственно, сам дымоходный канал образован трубой (поз. 1), выполненной из нержавеющей стали с применением сварки по технологии ТIG– в защитной аргоновой газовой среде.

Внешняя труба также очень часто изготавливается из нержавейки сварным методом (поз. 2). Можно приобрести и более доступный по цене вариант, когда внешний кожух сделан из оцинкованной стали (поз. 3). В продаже можно найти модели, которые кожух имеет нанесенное декоративное эмалевое покрытие того или иного цвета.

Трубы разделены прослойкой из стойкого к высоким температурам и негорючего термоизоляционного материала (поз. 4). Чаще всего для этого применяется базальтовая минеральная вата высокой плотности (порядка 200 кг/м³). Толщина этой прослойки может быть разная, от 25 и до 100 мм – подбор ведется исходя из конкретных условий эксплуатации.

Все элементы дымохода имеют специальную систему сопряжения (поз. 5). Обычно, это совокупность раструбов и зауженных участков, обеспечивающих плотное и прочное прилегание деталей. Для большей надежности соединение узлов усиливается хомутами (поз. 6). Отдельные детали некоторых моделей сэндвич-дымоходов могут иметь и другой принцип соединения, например, с использованием фланцев.

Торец сэндвич-трубы для монтажа дымохода

Такое устройство надежно защищает дымоотводный канал от внешнего температурного воздействия. Это и определяет основные преимущества подобных сэндвич-дымоходов:

• Удалось свести образование конденсата к допустимому минимуму.
• За счет относительной ровности температуры внутри канала на всем его протяжении, значительно возрастают показатели необходимой устойчивой тяги.
• Внешняя труба-кожух не нагревается до значительных температур и не представляет серьезной опасности.
• Подобная схема дымохода вполне может размещаться снаружи здания – это облегчает и ускоряет монтаж, экономит пространство внутри жилых или технических помещений.
• При прохождении дымохода через стены, перекрытия или кровлю вырезаемые проемы нужны значительно меньших размеров, чем при обычных одностенных трубах. Кроме того, есть возможность приобрести и установить специальные проходные модули.

Конечно, такой дымоход будет стоить несколько дороже, чем обычный, и монтаж его немного сложнее, но все это сторицей окупается другими его достоинствами.

Как выбрать сэндвич-дымоход для дома

Чтобы дымоход работал эффективно и был долговечным, а хозяева не испытывали разочарования уже через несколько лет эксплуатации, требуется очень ответственно подойти к проблеме выбора необходимого комплекта деталей. Всю процедуру выбора можно разделить на несколько основных направлений – это контроль качества материала и исполнения деталей, определение оптимальной схемы монтажа и, наконец, подбор необходимых узлов для ее практического исполнения.

Материалы, используемые для сэндвич-дымоходов

На первый взгляд, все сэндвич-дымоходы выглядят одинаково. Однако, следует помнить, что производство подобных систем является достаточно доходной сферой бизнеса из-за высокого спроса, а это неизбежно влечет появление на рынке большого количества малокачественной продукции. Приобретать такие изделия только по их внешнему металлическому блеску – это верх безрассудности. Повышенное внимание следует обращать на качество стали, а в особенности – примененной для внутреннего дымоходного канала.

Прогоревшая внутренняя труба некачественного дымохода

В интернете можно найти немало фото-свидетельств, что, казалось бы, прочная стальная конструкция прогорает насквозь, деформируется, а это – огромная вероятность пожара или отравления угарными газами. Вывод следующий – для внутренней трубы была использована низкосортная сталь, или же сорт стал не соответствовал конкретным эксплуатационным характеристикам отопительного агрегата.

1. Итак, что нужно знать о марках нержавейки, применяемых для изготовления сэндвич-дымоходов.

• Нержавейка марки АISI 430 относится к самым недорогим. Она хороша для внешних кожухов сэндвич-труб, так как атмосферное воздействие не может причинить ей вреда. А вот для внутренних каналов ее лучше не использовать – стойкости явно недостаточно. Кроме того, существуют определённые сложности с выполнением качественных сварных швов.
• АISI 439 отличается от 430 включением в сплав титановых добавок. Это повышает ее стойкость к коррозии и механическую прочность. Такие трубы подойдут для газовых и твёрдотопливных печей и котлов небольшой мощности.
• Нержавейка АISI 316 включает легирующие добавки – молибден и никель, что дает в итоге высокую антикоррозийную защищенность даже к сильноагрессивным кислотным средам и хорошую термостойкость. Такие трубы будут оптимальным выбором для газовых котлов любой мощности.
• АISI 304 во многом схожа с 316, но имеет меньшее количество легирующих компонентов. Это предопределяет ее более низкую цену, но и качество, конечно, не такое высокое.
• К наиболее универсальным можно отнести нержавеющие стали АISI 316i и АISI 321. Наряду с отменной устойчивостью к коррозии, они обладают отличной пластичностью и способны легко выдерживать, нагрев до высоких температур – порядка 850 градусов.
• Самым дорогим, но и наиболее качественным сплавом, применяемым для изготовления дымоходов, является нержавейка АISI 310S. Предел ее термостойкости достигает 1000 градусов, поэтому ее смело можно применять в дымоходах твердотопливных пиролизных котлов большой мощности.

Если приобретается действительно качественная система сэндвич-дымохода, то в ее технической документации обязательно должны быть отмечены марки используемых сталей. Если таковой нет, и на самих изделиях маркировка не нанесена, то покупка будет сопряжена с определенным риском – вполне можно нарваться на некачественную подделку. Есть еще и «народный» способ проверки нержавейки – она, при наличии легирующих добавок, не удерживает магнит, он проскальзывает по ее поверхности. Если же магнит притягивается и фиксируется на вертикальной поверхности, то приобретать такую «нержавейку» не стоит.

Каков должен быть диаметр внутренней трубы? Это зависит от характеристик отопительной установки, печи или котла. Существует система расчета площади поперечного сечения, в зависимости от тепловой мощности прибора. Чтобы не вдаваться в сложности формул, можно привести усредненные значения:

Указанные значения являются минимальными и округляются в большую сторону. Но в любом случае, сечение дымохода ни на одном участке не может быть меньше, чем сечение выходного патрубка котла или печи.

2. Следующий важный параметр – вид и толщина слоя термоизоляции. При выборе преимущество следует отдавать продукции известных брендов, например, PAROC ROB 80 t  или МАТ 30 или ROCKWOOL WIRED MAT 80. Это – базальтовая вата, абсолютно негорючая, с высоким коэффициентом термического сопротивления.

Требуемая толщина утеплителя зависит от типа нагревательной установки (котла или печи) и от средней температуры отводимых продуктов сгорания. Примерные значения приведены в таблице:

Схемы монтажа сэндвич-дымохода

При выборе варианта размещения дымохода обычно рассматривают две основных схемы: внутреннее установка с проходами через потолочные перекрытия и кровлю, и внешняя, с проходом через стену и монтажом на внешней стороне стены здания.

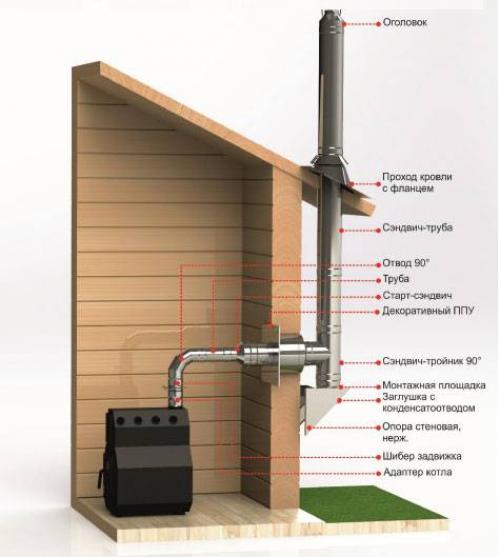

Базовые схемы размещения сэндвич-дымохода — снаружи и внутри здания

• При внутреннем размещении дымохода он в меньшей степени повержен внешним воздействиям, практически сводится к нулю образование конденсата. Такой вариант уместен, например, для банной печи, так как есть возможность установить на начальный отрезок трубы (до врезки в сэндвич-конструкцию) бак для подогрева воды, как показано на рисунке или же сетчатую секцию для укладки каменки.

Сетчатый модуль для устройства банной каменки

В любом случае, между котлом (печью) и сэндвич-дымоходом должна быть установлена промежуточная секция, не имеющая термоизоляционного слоя. Обычно она снабжается заслонкой (шибером) для возможности регулирования отводимого в дымоход тепла, что особо важно для банных печей.

Основные недостатки подобной схемы – достаточно трудоемкие и сложные технологические процессы организации проходки трубы через перекрытия и в особенности— через кровлю. Кроме того, такой дымоход «съедает» пространство помещений.

• При внешнем размещении дымохода вдоль наружной стены работы по монтажу значительно упрощаются – требуется всего лишь один проход через стену. Элементы крепятся с помощью опорных площадок и кронштейнов. В помещении остается больше свободного места, минимизируются риски случайного возгорания или отравления угарным газом.

Недостаток – трубы в большей степени подвержены агрессивному воздействию внешней среды, значительно большие масштабы приобретает образование конденсата, что следует учитывать при монтаже. Кроме того, не всем может нравится внешний вид здания с расположенной на стене трубой.

Необходимые детали для монтажа сэндвич-дымохода

При приобретении дымохода, после того как выбрана схема, необходимо для составления проекта определиться с необходимой деталировкой для проведения монтажа. В принципе, здесь должен прийти на помощь специалист-теплотехник или, на крайний случай, консультант салона-магазина, но необходимо разбираться в этом вопросе и самому.

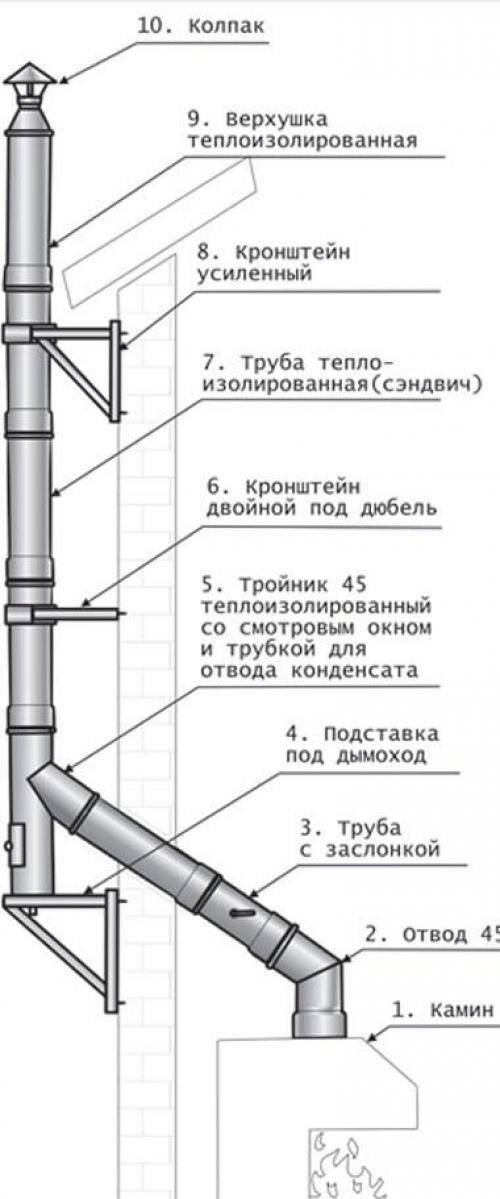

Основные детали и узлы сэндвич-дымохода

Практически все ведущие производители сэндвич-дымоходов выпускают все необходимые детали и узлы для сборки полноценной системы. Возможно, есть некоторые технологические отличия между моделями различных брендов, но в целом деталировка сходна и выглядит следующим образом:

• 1 – переходной элемент для подключения к патрубку котла или печи.
• 2 – отвод (колено) на 90 °.
• 3 – для перехода от горизонтального на вертикальный участок. Учитывая то, что горизонтальному участку рекомендовано придавать небольшой уклон в сторону от отопительного прибора чтобы обеспечить стекание конденсата, этот тройник у многих производителей имеет не прямой угол, а 87 °.
• 4 – элемент с отверстием, закрытым герметичной крышкой для проведения ревизии и чистки дымохода.
• 5 и 6 – опорные площадки под ревизионный узел с кранами для выпуска скопившегося конденсата. Могут быть в двух вариантах – при настенном креплении вывод сделан вниз (5), при нижнем размещении – с боковым краном (6).
• Тройник с выходом под углом 45 °  (7) применяется в случае, если к одному вертикальному участку дымохода есть возможность подключить два отопительных прибора, например, котел и газовую колонку.
• Отводы под углом 45 ° (8) применяются для изменения направления дымохода, например, чтобы обойти скат кровли.
• В тех местах, где осуществляется переход от сэндвич-конструкции на одностенную трубу, слой термоизоляции прикрывается специальной заглушкой – она не даст возможности проникновения в него влаги.
• Все соединения труб между собой и с отводами дополнительно усиливаются хомутами (10), которые могут иметь стяжку на болтах или на специальном замке.
• К стене трубы фиксируются на определённом расстоянии с помощью кронштейнов (11). Они в разных моделях могут быть цельными или регулируемыми по длине.
• Сами магистральные элементы сэндвич-дымохода представляют собой трубы длиной 0,5 м (12) или 1 м (19).
• 13 – стеновые кронштейны для размещения опорной площадки с ревизией в нижней части дымохода, и разгрузочной платформы с проходным патрубком (14), которая устанавливается ближе к крыше и служит для оптимального распределения общей массы конструкции.
• Для прохода трубы через кровельное покрытие применяется специальный элемент — конусная крыза (16 и 17). Она может исполняться под разными углами и подбирается в зависимости от крутизны ската кровли (0° ÷ 15°; 15° ÷ 30°; 30° ÷ 45°). Сверху, чтобы не допустить протекания, она закрывается по краю окапником – металлическим фартуком (18).
• Сверху дымоход заканчивается конусом (20) на который, в зависимости от конструкции, может устанавливать обычный грибок (21), термогрибок (23), флюгерка (22), дефлектор (24). В случае, если кровля изготовлена из горючего материала, а в качестве обогревательной установки используется котел на твердом топливе, то обязательно предусматривается установка искрогасителя (25).

Что еще нужно учесть при предварительно проектировании системы:

• Общая высота дымохода в любом из вариантов исполнения не может быть меньше 5 метров.
• Длина горизонтального участка не должна превышать 1 метра. При этом, как уже отмечалось, он выполняется с уклонов в 3°, чтобы обеспечивался сток конденсата в направлении от отопительного агрегата.
• Расстояние внешней поверхности сэндвич-трубы от стены здания определяется производителем системы – кронштейны выполнены с соблюдением нужного просвета. В случае регулируемых кронштейнов ориентируются на расстояние не менее 250 мм.
• Расстояние между соседними кронштейнами на вертикальных участках трубы не должно превышать 2 м, на горизонтальных или наклонных — не более метра.
• Особое внимание уделяется высоте дымохода над кровлей:

Соотношение высоты трубы и конька крыши

— Так, при удаленности трубы от конька на расстояние до 1,5 м она должна возвышаться над ним минимум на 0,5 м. При удаленности в диапазоне от 1,5 до 3 м верхний срез дымохода совпадает с высотой конька. При, больших расстояниях оголовок должен размещаться на условной линии, проведённой от вершины конька под углом — 10° к горизонту.

— Если крыша плоская, то высота трубы над ней – не менее 0,5 м, а если кровля изготовлена из пожароопасных материалов — 1,2 м

— В случае, когда на крыше есть какие-либо вертикальные пристройки, или она примыкает к какому-то зданию, уровень трубы должен быть всегда выше этих конструкций.

Если высота над уровнем крыши более 1,2 метров, необходима установка растяжек

• В случае, когда, вне зависимости от крутизны ската и удаленности трубы от конька, высота верхнего участка трубы превышает 1,2 метра, обязательно на нее устанавливаются специальные хомуты, к которым крепятся металлические растяжки.
• Следует минимизировать число изгибов и поворотов трубы. Допустимое количество – не более трех.

Цены на различные виды дымоходов

Дымоходы

Как производится монтаж сэндвич-труб

Монтаж сэндвич-дымохода всегда начинают вести от отопительного прибора.

• В первую очередь на патрубок котла или печи надевают переходник, который промазывается предварительно термостойким герметиком (выдерживающим температуру от 1000 до 1500 градусов) и зажимают металлическим хомутом.

Термостойкий герметик, необходимый для монтажа дымохода

• Если дымоход уходит вертикально (например, в банной печи), то требуется установка еще одной одностенной трубы, на которой может быть размещен бак для подогрева воды или сетка-каменка. Устанавливать сразу сэндвич – нельзя, так как слой термоизоляции от сильного перегрева очень скоро спечется до состояния камня, перестанет выполнять свою функцию, и этот участок дымохода выйдет из строя.

Если же дымоход устанавливается на отопительный котел с выводом на улицу, то после переходного патрубка монтируют горизонтальный участок, который должен выйти наружу. Длина этого участка, ка уже говорилось, не более метра, и ему необходимо придать небольшой уклон наружу. Оставшийся открытым слой термоизолятора обязательно закрывается специальной заглушкой.

• Для прохода через стену в ней пробивается отверстие с таким расчетом, чтобы между трубой и стеновым материалом оставался зазор. Если стена сложена из горячего материала, то зазор должен составлять не менее 200 мм. Обычно делается квадратный проем 400 × 400 мм. Изнутри его стенки обшиваются минеритом (базальтовым картоном). Затем вставляется заводской или самодельный проходной блок.

Коробчатый блок для проходки через стену или перекрытие

Через него проводится сэндвич-труба и соединяется с котлом. Пространство проходного блока плотно заполняется базальтовой минватой. Снаружи этот узел закрывается металлической пластиной или входящей в комплект декоративной розеттой. Оставшиеся щели можно заполнить герметиком.

Готовый проходной узел, работающий по принципу «сэндвич в сэндвиче»

Некоторые производители предусматривают специальные проходные блоки с уже заполненным термоизоляционным слоем. Выбор конкретной модели будет зависеть от материала и толщины стены или перекрытия.

Если стены выполнены из несгораемого материала, то можно для прохода разместить гильзу из асбестоцементной трубы, а вставленный в нее сэндвич-элемент зафиксировать по центру с помощью набивки минеральной ватой, и также прикрыть с обеих сторон декоративными металлическими пластинами.

Стартовый узел на внешней стене здания

• На выходе на внешней стороне стены устанавливаются опорные кронштейны, на которые ложится пластина. Она будет служить главной опорой вертикальной части дымохода. Конструктивно она сразу может включать блок ревизии с выпускным краном для конденсата.
• После вывода трубы наружу начинается монтаж вертикальной части. И вот здесь нужно разобраться в тонкостях установки труб «по дыму» и «по конденсату».

Два принципа монтажа: «по дыму» и «по конденсату»

— Если верхний участок трубы более широким раструбом одевается на нижний, то это называют соединением «по дыму» — восходящие газы не имеют преград для свободного выхода наружу. Однако, в этом случае неизбежно остается небольшой зазор, направленный кверху (на схеме показан красной стрелкой), куда будут попадать стекающие капли образовавшегося конденсата. Это самым негативным образом скажется на работе дымохода – утеплительный срок вскорости отсыреет и перестанет справляться с задачей термоизоляции внутреннего канала. А это, в свою очередь, означает еще большее конденсатообразование, снижение тяги и, как следствие, уменьшение КПД котла.

— В случае монтажа «по конденсату» капли влаги свободно стекают по поверхности вниз, в конденсатоприемник. А чтобы не допустить выхода отработанных газов, внешняя труба сэндвич-конструкции должна монтироваться «по дыму» (синяя стрелка на схеме). Кроме того, в этом месте наносится слой герметика и производится обтяжка хомутом, так что надежная обтюрация от выхода дыма через сэндвич-трубу обеспечивается. А небольшое количество газов, которые могут проникнуть в слой утеплителя, будут способствовать его вентиляции.

Поэтому при монтаже придерживаются правила: на первом, горизонтальном участке до тройника монтаж осуществляется «по дыму». На всем остальном протяжении сэндвич-дымохода внутренняя труба устанавливается «по конденсату», а внешняя – «по дыму» с применением герметика и тщательной затяжкой узла хомутом.

Установка внутренней трубы «по конденсату»

• Качественно смонтировать одновременно и внешнюю, и внутреннюю трубу сэндвич-дымохода практически невозможно. Обычно поступают таким образом. Внутренняя труба зауженным концом несколько выдвигается наружу (на 150 – 200 мм) и плотно, до упора вставляется в раструб уже смонтированного ниже элемента. Затем герметиком промазывается зауженная часть внешней трубы, расположенной снизу, и оставшийся сверху блок термоизоляции и внешней трубы смещается вниз, до максимально плотного соединения. Надевается хомут, и производится стягивание в районе юбки верхней трубы (как показано на схеме).

Соединительный узел двух элементов дымохода в разрезе

• Монтаж продолжается в том же порядке снизу-вверх. Через определенные промежутки к стене крепятся кронштейны с хомутами, которые фиксируют трубу в вертикальном  или наклонном положении на нужном расстоянии от поверхности здания.
• Если конструкция получается тяжелой, то предусматривается разгрузочный кронштейн с соответствующей пластиной, оснащенной соединительным элементом для продолжения монтажа выше.
• Заканчивается монтаж установкой конуса и требуемого оголовка.

Специальный хомут с проушинами для крепления растяжек

• При необходимости на трубу крепится специальный хомут с тремя проушинами для присоединения растяжек. Растяжки крепятся с противоположной стороны к неподвижным деталям крыши или здания.

Видео: мастер-класс по установке сэндвич-дымохода снаружи дома

Особенности монтажа при внутреннем расположении дымохода

При монтаже сэндвич-дымохода внутри помещения возникают нюансы прохождения его через потолочные перекрытия и кровлю.

• Прежде всего, еще раз можно отметить, что после участка с одностенной трубой, на входе из котла, устанавливается элемент с задвижкой-шибером, чтобы тепло не уходило сразу же вертикально в атмосферу.

Блок с задвижкой-шибером

• На переходе к сэндвичу обязательно устанавливается стартовая заглушка, которая закроет выступающий край термоизоляционного слоя.

Стартовая заглушка надежно прикроет слой термоизолятора

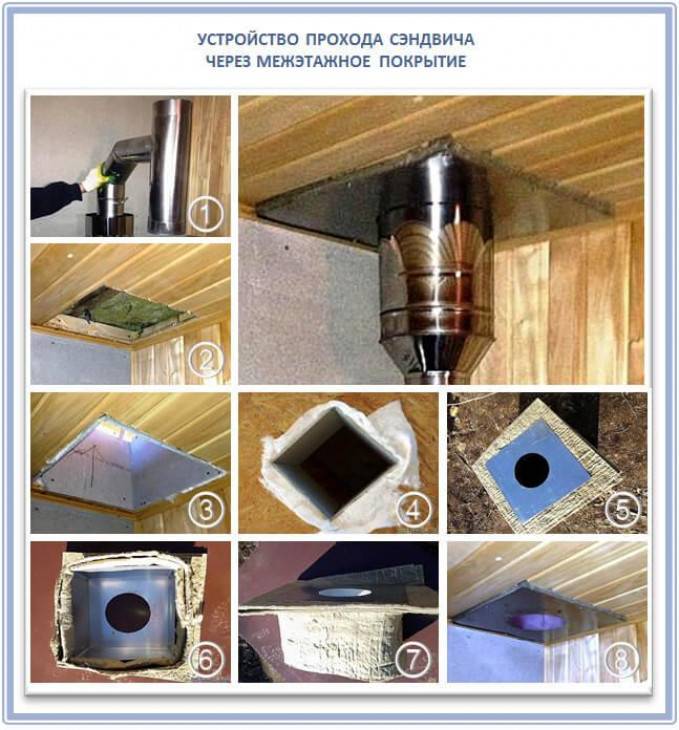

• Проход трубы через перекрытие в общих чертах соответствует уже описанному проходу через стену из горючих материалов.

Вырезанный проем для прохода трубы через перекрытие

Обязательно снизу к потолку крепится проходной узел (коробчатый или цилиндрический), который должен быть плотно наполнен термоизоляционным материалом – минватой, или же в данном случае допускается керамзит.

Проходной элемент плотно заполняется минватой или керамзитом

Сверху проходной узел закрывается затем металлической пластиной.

Как уже говорилось, некоторые производители предусматривают в деталировке систем специальные проходные модули, которые являются своеобразным «сэндвичем в сэндвиче». Работа с такими элементами еще проще – под них вырезается проем нужной формы и размера, блок устанавливается в него, а затем через отверстие продевается сэндвич-труба.

Очень аккуратно оформленный проход сэндвич-трубы через чердачное помещение

• При проектировании системы дымохода обязательно учитывается расположение балок перекрытия и кровельных стропил – труба должна проходить примерно посередине между соседними элементами. В случае необходимости иногда приходится несколько изменять направление дымохода, применяя для этого отводы в 45°. Использовать в этих целях прямоугольные отводы запрещается.

Иногда приходится слегка изменять направление дымохода

• Совершенно исключается стыкование труб в толще перекрытия или на уровне кровли. Необходимо соблюдать отступ от стыка до уровня перекрытия или крыши не менее 250 — 300 мм.

Проем для прохода через кровлю

• При проходе трубы через кровлю вначале вырезается проем, как правило, прямоугольной формы.

Сэндвич-труба пропущена через вырезанное окно

• Затем через это окно проводится очередной отрезок дымохода.
• Необходимо обеспечить точное позиционирование трубы по центру этого проема. Это можно сделать с помощью металлического листа с вырезанным эллиптическим отверстием, укрепленного с обратной стороны крыши,  или даже просто зафиксировав дымоход металлическими профилями.

Вариант фиксации трубы по центру кровельного проема

• Затем на трубу одевается специальный кровельный модуль – конусная крыза, имеющая угол, соответствующий крутизне ската крыши. Она крепится к кровельному настилу, а сверху закрывается окапником, который фиксируется хомутом или стопорным винтом.

Металлическая крыза с окапником

• Верхний край металлической опорной пластины крызы, по возможности, заводят под кровельный материал. Если такой возможности нет, то выполняется тщательное уплотнение с помощью герметика.

Эластичная крыза «Master Flash»

Очень удобны в работе эластичные крызы (их часто называют «Master Flash»). Они могут применяться практически при любой крутизне ската, монтироваться в том числе и на рельефный настил кровли (шифер, профнастил и т. п.) Отверстие в конической части вырезается чуть меньшего диаметра, чем у проходящей через него трубы, чтобы обеспечивалось максимальное уплотнение. Опорной части «Master Flash» можно придать требуемую форму, а затем, после промазки нижней поверхности слоем герметика, этот узел крепится к кровле саморезами.

Законченный участок сэндвич-дымохода на крыше

Завершающий этап не имеет никаких особенностей – та же установка оголовка с необходимыми элементами.

Видео: монтаж сэндвич-дымохода с проходкой через перекрытие и кровлю

Итак, выполнить самостоятельный монтаж сэндвич дымохода, на первый взгляд, не так сложно. Однако, это мероприятие требует устойчивых навыков, повышенной аккуратности, осторожности, особенно при работе на высоте. Мелочей в этом деле нет, ведь неверно собранная система может стать причиной пожара или других малых и больших неприятностей.

Монтаж сэндвич дымохода своими руками

От того, насколько качественно выполнен монтаж сэндвич дымохода, зависит не только комфорт, но и безопасность проживания в доме. В статье в общих чертах разберем, о чем идет речь и как лучше подойти к делу.

Содержание:

• Что такое сэндвич-дымоход
• Как рассчитать размеры сэндвич-дымохода
• Выбор дымохода сэндвич для монтажа
• Типы соединения сэндвич-труб
• Монтаж сэндвич дымоходов
• Монтаж сэндвич дымохода через стену
• Монтаж дымохода из сэндвич труб через крышу

Что такое сэндвич-дымоход

Выбор разнообразных материалов для установки систем удаления дыма невероятно велик. Но именно стальные сэндвич дымоходы получили особенно широкое применение при возведении частных домов.

Речь идет в данном случае о паре труб с разными диаметрами, которые вставлены друг в друга. Между ними имеется небольшое расстояние. Все это пространство заполняется негорючим материалом – минеральной ватой для изоляции и утепления.

У таких конструкций есть масса несомненных преимуществ. По сравнению с кирпичными аналогами они стоят недорого, а монтируются очень быстро. Вся система весит немного. Внутренние стенки конструкции – гладкие. За счет этого тяга становится лучше, а сажи образуется меньше. Производят системы из кислотостойких сортов нержавеющей стали, так что готовое сооружение служит действительно долго.

Температура выходящих газов и дыма зависит от типа топлива и отопительного котла. Чем она выше, тем сильнее нагревается и труба, а значит, и все конструктивные элементы, сквозь которые она идет. Можно примерно ориентироваться на следующие цифры:

• котел газовый – 120 – 200 ° С;
• котел пеллетный – 120 – 250 ° С;
• котел на дизтпливе – 150 – 250 ° С;
• котел пиролизный – 160 – 250 ° С;
• камин, печь – 350 – 650 ° С;
• печь банная – 400 – 700 ° С;
• котел на угле – 500 – 700 ° С.

Если дерево ничем не защищено, оно начнет обугливаться уже при 200 ° С. Деревянная поверхность, будучи хорошо высушенной, загорается от источника открытого огня уже при 270 – 290 ° С. Если же ее подвергать постоянному нагреву в течение более, чем суток, воспламенение возможно и при температуре от 170 ° С.

Очевидно, что соблюдение мер противопожарной безопасности выходит на первый план. Малейшая ошибка может обойтись слишком дорого.

Как рассчитать размеры сэндвич-дымохода

Для определения оптимального диаметра трубы важно заранее выяснить условия, в которых ее будут эксплуатировать. Мощность отопительной печи, в частности, зависит от площади помещения, а также от планируемого температурного диапазона.

Обычно для отопления каждых 10 кв. м. хватает 1 кВт. А значит, для помещения в 100 кв. м. нужна печка с мощностью в 10 кВт. Далее индивидуально подбираются прочие параметры.

Для подбора системы для отвода продуктов горения от отопительного котла важно выяснить его мощность, а также тип топлива. Чем горячее газы, которые идут по проходу, тем сильнее нагреется и он. Ниже всего температура у газовых котлов (120 – 200 ° С), выше всего – у угольных (до 700 ° С).

При выборе сэндвич-дымохода нужно смотреть на диаметр, прежде всего, внутренней трубы: чем мощнее печь, тем он должен быть шире. Так, для помещения в 4 кв. м. нужна печь в 3.5 кВт, а диаметр выхода из нее – 158 мм. А для помещения в 90 кв. м. – печь в 9 кВт и отверстие в 220 мм.

Есть свои нормативы и для открытых топок, хотя их и не рекомендуют устанавливать. Выходной канал в этом случае не должен превышать 1/100 от совокупного объема котла. Иначе тяга будет слабой, к тому же возможны завихрения масс воздуха с продуктами горения.

Совокупная высота всей конструкции должна быть не меньше 5 м. Если установка сэндвич дымохода будет выполнена без учета этого условия, возможна обратная тяга – а значит, задымление помещения.

Важно подумать и о выводе верхней части через крышу. Если кровля скатная, край дымохода делайте выше конька минимум на 0.5 м, особенно если расстояние от него до середины трубы не превышает 1.5 м. Если удаленность составляет 1.5 – 3 м, лучше, чтобы дымоход заканчивался в горизонтальной плоскости на том же уровне, что и конек. Если же она превышает 3 м, лучше, чтобы верхний край был на 10 градусов ниже конька.

При выводе системы на плоскую кровлю верхний край располагаем на расстоянии в 0.5 – 1.5 м. При недостаточности размеров, длину вывода сквозь кровлю можно увеличить до 30 см. Но при этом обязательно использование особых укрепляющих растяжек.

Выбор дымохода сэндвич для монтажа

Поскольку температура горения у разных котлов и на разном топливе может отличаться, особую роль играет состав стали, из которой выполнены обе трубы – внутренняя и внешняя. Стоит также отметить, что на стенках дымохода после прогорания иногда остаются сера, а также соляная и серная кислота. Различные марки стали по своему «относятся» к таким агрессивным воздействиям.

Отметим самые популярные типы:

• AISI 304 содержит много хрома и никеля, устойчива к высоким температурам, а при невысоких наоборот – становится хрупкой;
• AISI 316 – сплав высоколегирован, он стабилизирован молибденом, стоек к кислотным воздействиям, не подвержен коррозии;
• AISI 321 – также высоколегирован, стабилизирован уже титаном, годится при средних температурах (до 800 С), но при контакте с серой коррозирует;
• AISI 430 – пригоден при не очень больших температурах, поскольку уровень его сопротивляемости агрессивным воздействиям невысок, коррозируется, в целом используется в недорогих, доступных моделях.

Невооруженным взглядом марку и вид стали обычно не определить, так что обычно для этого используется магнит. Отдельное внимание важно уделять характеристикам материала. Качественная сталь не притягивает магнит. Если же вдруг сплав не слишком хорош, вы четко заметите притяжение.

Важно думать не только о материале, но также и о толщине – так, чтобы сооружение справлялось с запланированными нагрузками. Как правило, на изготовление обоих контуров сэндвич-панелей идет жаростойкая, высоколегированная сталь, толщина которой 0.5 – 0.7 мм. Такой материал будет стойким к воздействиям и химическим, и конденсата. Сделанные из нержавейки трубы сочетаются с отопительными приборами любого типа. Главное – точно подобрать марку стали с учетом максимума вероятной температуры газов, которые будут отводиться.

Делают оба контура таких труб не только из нержавейки, но также и из оцинкованной стали. Подобные изделия обычно стоят существенно дешевле. Однако они запросто деформируются, стоит только температуре превысить 450ºС. Компромиссом может послужить внешний контур из оцинкованной, а внутренний контур – из нержавеющей стали. Толщина металла внутренней трубы в таком случае составляет обычно 0,5 мм, внешней стенки – 1 мм.

Однако при подборе толщины стенок внутренней трубы при использовании газа стоит учитывать диаметр:

• 130 – 450 мм – 0,5 мм;
• около 500 мм – 0,6 мм;
• больше 500 мм – 0,8 мм.

Если прибор работает на твердом топливе, при выборе толщины стенок учитывается температура продуктов горения:

• до 450ºС – 0.6 мм;
• больше 450ºС – 0.8 мм.

Кроме того, при работе на твердом топливе в конструкции дымохода должен быть не утепленный участок, который присоединен прямо к выходному патрубку устройства. Как правило, для этого используется монотруба, сделанная из жаропрочной нержавеющей стали, толщина стенки которой составляет 0,8 – 1 мм.

Особое внимание нужно уделить толщине стенки кожуха, находящегося с наружной стороны изделия. Этот параметр напрямую зависит от его диаметра:

• до 450 м – 0,5 мм;
• больше 500 мм – 0,6 мм.

Внутренний диаметр трубы, как правило, подбирают, учитывая параметры отопительного устройства. В целом площадь поперечного сечения дымохода обычно рассчитывают, опираясь на тепловую мощь котла. Однако по всей высоте сооружения размер должен быть не менее сечения выходного патрубка используемого прибора.

Размеры диаметров минимальных сечения канала, отводящего дым, в зависимости от мощности применяемого прибора отопления должен быть следующим (внутреннее/внешнее сечение):

• до 3.5 кВт – 120/180 мм;
• 3.5 – 5.2 кВт – 140/200 мм;
• 5.2 – 7 кВт – 150/200 мм;
• от 7 кВт – 200/260 мм.

Толщина теплоизолирующего слоя также подбирается с учетом температуры газов, которые будут отводиться. Если мощность газового котла низкая или средняя, а температура отводимых от него газов 250ºС, толщина утеплительного слоя может составлять 30 мм. Если прибор мощный газовый или работающий на жидком топливе, а температура не превышает 450ºС, толщина уже должна доходить до 50 мм. Если же устройство работает на твердом топливе, особенно на угле, то дым может прогреваться даже до 1000ºС – тогда толщина теплоизолятора обязана иметь уже все 100 мм.

Обязательно обращайте внимание на эти параметры – они напрямую влияют на вашу безопасность!

Типы соединения сэндвич-труб

Из наиболее распространенных способов соединения различных модулей дымохода отмечают следующие:

• Раструбами соединяют обычно модули, фаска которых с одной стороны немного шире, чем с другой. Таким образом, обеспечивается достаточная степень герметичности всего канала в целом.
• Если у модулей гофрированные края, высокая точность при монтаже не требуется. Ведь герметичность каждого стыка в этом случае обеспечивается благодаря использованию больших объемов высокотемпературного герметика (к слову, довольно дорогого).
• Фланцевая методика позволяет собирать конструкции, у которых нет препятствий к выходу дыма, однако стыки закрыты плохо. В такие стыки может просачиваться немало влаги, повреждающей слой теплоизоляции.
• И наконец, при байонетном подходе детали соединяют между собой, перемещая по оси и поворачивая, иногда с боковым смещением.

Монтаж сэндвич дымоходов

Существуют также различные подходы к собственно монтажу дымоходов. Выбор зависит от массы факторов:

• расположения основного котла или печки;
• наличия и обилия свободного пространства;
• конструктивных особенностей самого дымохода;
• личных предпочтений зказчика.

В целом, дымоход монтируют либо снаружи, либо внутри, т.е. через стену или через крышу.

У нас вы можете заказать

 Монтаж дымохода  Монтаж дымохода через крышу  Монтаж дымохода через стену  Монтаж дымохода из нержавейки  Монтаж керамического дымохода

Монтаж сэндвич дымохода через стену

Если вы выберете наружный монтаж сэндвич трубы дымохода, то у вас будет газоход, который соединит выпускной патрубок прибора отопления с трубой, вышедшей наружу прямо через стену. Чтобы обеспечить достаточную тягу, труба, отводящая дым, не должна быть в высоту ниже уровня конька крыши. А лучше, чтобы она даже возвышалась над ним.

Участок этой конструкции, идущий по горизонтали, должен быть не длиннее 1 м, а расстояние от края крыши – никак не меньше 0.5 м. Чтобы наружный дымоход функционировал нормально, обязательно обустройте наружное утепление.

У подобного способа установки дымохода есть масса преимуществ:

• в доме экономится полезная площадь;
• снижается риск возникновения пожаров;
• кровельное покрытие сохраняется во всей своей целостности;
• труба внутри дома не портит интерьер.

Монтаж дымохода из сэндвич труб через крышу

Если вам больше нравится установка сэндвич дымохода через крышу, тогда система отведения дыма будет состоять из вертикальной части, идущей вверх прямо внутри дома. Важно, чтобы стыки отдельных модулей выполнялись вне перекрытий – как междуэтажных, так и чердачного. Так вы избежите препятствий для проверки степени их герметичности.

Чтобы защитить от существенных температур места, где проходит дымоход, используются проходные патрубки, а также потолочно-проходной узел. Чтобы герметизировать стык с покрытием крыши, выполняется крышная разделка.

Есть свои преимущества и у внутреннего расположения трубы, отводящей дым, строго по вертикали:

• обеспечивается более стойкая тяга;
• обслуживать конструкцию удобнее и проще;
• утепление не требуется;
• архитектурный облик фасада вашего дома не страдает.

Правда, при этом отнимается некоторая часть полезной площади внутри помещения. В процессе возведения конструкции дороже обойдется обустройство точек прохода сквозь потолок, перекрытия, кровлю. Да и герметичность вашего кровельного покрытия, конечно, нарушится.

Подведем итоги

В целом сэндвич дымоходы – современные системы, удобные и комфортные в повседневной эксплуатации. Главное – ответственно подойти к подбору их состава, толщины и прочих параметров, а также заказать монтаж у профессионалов. И тогда новая конструкция успешно прослужит вам не один год!

Вам также будет интересно

 Как происходит установка дымоходов  Установка дымохода через потолок  Как выбрать дымоход  Инструкция по монтажу дымохода  Как правильно установить дымоход своими руками

Установка сэндвич-дымохода своими руками

или газовый котел, обязательно должен быть дымоход. Он предназначен для вывода продуктов сгорания наружу.
Самый простой вариант — сделать бутерброд с дымоходом. Трубы в этой системе никогда не охлаждаются, поэтому образование конденсата уменьшается. Отличительной чертой сэндвич-дымохода является простота обслуживания и долговечность. Установка сэндвич-дымохода своими руками не займет много времени. Вы можете убедиться в этом, посмотрев видео.

Особенности конструкции сэндвич-дымохода

«Сэндвич» – любая конструкция, состоящая из трех слоев. Сэндвич-дымоход называется так именно потому, что состоит из трех слоев. Между двумя контурами дымохода находится слой теплоизоляции, обычно выполненный из базальта.

Благодаря теплоизоляции продукты горения не задерживаются в камере сгорания, т.к.:

• Материал внутри конструкции отлично справляется с конденсатом и высокой температурой;
• Термоизолятор не дает перегреваться внешней цепи;
• Увеличивает тягу;
• Конструкция выполнена таким образом, что влага не может попасть на теплоизоляционный слой.

Благодаря тому, что внутренняя часть дымохода выполнена из нержавеющей стали, дымоход никогда не заржавеет. Внешняя часть дымохода может быть выполнена как из нержавеющей стали, так и из оцинкованной стали, которая не является таким прочным материалом, но стоит дешевле.

Для установки дымохода потребуются следующие материалы:

• Деталь специальная для прохода через крышу;
• Кронштейны для крепления труб;
• Платформа для равномерного распределения веса в месте установки трубы.
• Ревизия с окошком для чистки;
• Хомуты, которыми будут крепиться элементы конструкции;
• Различные адаптеры;
• Колено. В зависимости от изменения направления, 90 или 45 градусов.

Сверху трубу можно украсить конусом или любым другим элементом — грибком, огнетушителем, искрой, воблер, флюгер и так далее.

Сэндвич-дымоход обеспечивает очень хорошую теплоизоляцию, поэтому его можно устанавливать на открытом воздухе. Но лучше этого не делать, так как труба будет функционировать немного хуже. Самый верный вариант — установить в доме дымоход, тем самым минимизировав теплопотери, это видно на видео.

Как подобрать размер дымохода

Чтобы установить дымоход, сначала нужно определиться с его размерами. Узнайте, какого сечения и какой длины должна быть будущая труба.

Сечения труб следующие:

• 140 мм х 140 мм — тепловая мощность менее 3,5 кВт;
• 140 мм х 200 мм — тепловая мощность в пределах 3,5-5,2 кВт;
• 140 мм х 270 мм — тепловая мощность от 5,2 до 7 кВт.

Диаметр внутренней трубы зависит от характеристик отопительного прибора — печи, камина или котла. Площадь поперечного сечения рассчитывается по приведенной выше формуле. Главное, чтобы сечение трубы не могло быть меньше сечения патрубка котла или топки.

При расчете длины дымохода необходимо учитывать следующее:

• Длина трубы по СНиП должна быть не менее пяти метров;
• Труба должна быть не менее чем на полметра выше конька;
• Если кровля из горючих материалов, то дымоход должен быть поднят не менее чем на 1,5-3 метра от конька.
• При наличии рядом с домом пристроек, крыша которых превышает высоту дома, дымоход должен располагаться выше крыши этих пристроек.

Требования к трубе для газового котла

К газовому котлу, как и к любому другому оборудованию, предъявляются определенные требования. Необходимо учитывать конструктивные особенности и расположение. Чтобы все сделать правильно, можете посмотреть видео.

Необходимо учитывать следующие моменты:

1. Монтаж необходимо начинать с котла, затем постепенно поднимать его вверх.
2. Никакие коммуникации не должны касаться строения.
3. Не допускается наличие уступов возле труб.
4. Конструкция должна быть защищена от непогоды. Можно использовать дефлектор или какое-то другое приспособление. Важно учитывать, что защита не должна препятствовать выходу продуктов горения.
5. Температура выходящего дыма должна быть ниже 50 градусов.
6. Если кровля выполнена из горючих материалов, то должен быть изготовлен искроуловитель. Обычно они представляют собой металлическую сетку с размером ячеек 0,5х0,5 см.
7. Наклонные части труб должны быть гладкими, а не шероховатыми. И площадь их поперечного сечения не должна быть меньше вертикального сечения.

Как правильно установить дымоход

Монтаж дымохода может быть как вертикальным — через крышу, так и горизонтальным — через стену. Подробнее о способах установки смотрите в видео.

Монтаж труб через крышу:

• В помещении монтаж всех частей труб производится раструбами вверх;
• Для предотвращения выхода конденсата все элементы дымохода размещены внутри друг друга. Верхние элементы размещаются на нижних частях.
• При установке труб следите за тем, чтобы никакие детали не соприкасались с потолком. Этого можно добиться, поместив трубу в специальный короб, облицованный внутри базальтом.

Монтаж через стену:

Завершающий этап

После завершения монтажа необходимо снять защитную пленку с труб. Его лучше не снимать в начале монтажа, так как он может испортить внешний вид труб. Вне зависимости от того, как был установлен дымоход, через стену или крышу, длина по СНиП должна быть 5-6 метров от колосника до оголовка. Во избежание негативного воздействия на конструкции все щели, образующиеся в процессе эксплуатации, следует заделывать. Для этого используют герметик, выдерживающий температуру до 1000 градусов.

Применять так:

• Внутренние трубы обрабатываются по внутренней поверхности, а наружные по внешней;
• Все переходники труб обработаны снаружи;

Установка дымохода через стену. Как установить дымоход из сэндвич-трубы? Крепление сэндвич-трубы в ванне к стене

Большинство печей и котлов, работающих на газе, твердом или жидком топливе, нуждаются в системе удаления продуктов сгорания. Если вы хотите сделать в своем доме систему отопления и организовать водяное отопление, вам следует подумать об устройстве дымохода. Примеров его конструкций множество: классический кирпичный дымоход, сборные металлические системы и т. д. Каждый из вариантов имеет свои преимущества и недостатки. Одной из современных конструкций таких конструкций является сэндвич-дымоход. Главным преимуществом такой системы является тот факт, что установить сэндвич-дымоход своими руками достаточно просто. Это позволит существенно сэкономить на дорогостоящей работе специалистов. Чтобы правильно установить дымоход-сэндвич своими силами, следует рационально рассчитать смету монтажа и соблюдать технологию сборки, об остальном позаботились производители этой системы.

Внимание, ошибки при проектировании систем дымоходов!

Пельмени должны быть соединены с облицовкой дымохода с перепадом не менее 5%. Подключив кулак к патрону, нельзя забыть герметизировать контакт обоих элементов. Делается это, например, путем заполнения прорези специальным шнуром. Элемент слива конденсата не должен выходить из дымохода. Он установлен в нижней части картриджа. Ревизионная дверь должна быть опломбирована, иначе дым может проникнуть в дом. Оставлять кусочки раствора в отверстиях пустотелых блоков при кладке является ошибкой. После высыхания они сужают сечение вентиляционных каналов. Они не должны находиться между патроном и корпусом.

• Установка потолка на конструкцию дымохода является ошибкой.
• Оба этих элемента следует отличать друг от друга.
• Не подключайте два нагревательных прибора к одному кабелю.
• Дымоходы не могут приклеить деревянную конструкцию Дома.
• Их тело нельзя найти ближе 10 см от дерева.

Верхняя часть дымохода системы усилена резьбовыми стержнями в кожухе.

Продукты горения имеют химически агрессивный состав, вызывающий коррозию металлических трубопроводов, особенно на фоне меняющихся температур и погодных условий. Эту проблему пытались решить путем изобретения и внедрения сплавов, не поддающихся ржавчине. Но это не устранило ряд других недостатков, характерных для металлических дымоходов:

Изоляция систем дымоходов над полом

Она должна быть жесткой и выдерживать такой сильный ветер. Дымовые системы не включают нагревательный материал для той части корпуса, которая выступает над крышей. Однако иногда это необходимо, поскольку теплоизоляция улучшает вытяжной или вентиляционный канал. Дымоходы с перекрытием более 50 см обычно нагреваются. Изоляцию можно устранить, если дымовую вставку запаять внутрь корпуса. Также не нагревается снаружи кирпичных дымоходов. В остальных случаях утеплять стоит, ведь стоимость невысокая, а теплоизоляция уж точно не помешает.

• зависимость силы тяги дыма от погодных условий;
• появление конденсата, снижающего КПД дымохода;
• сильный перегрев участков трубопровода, расположенных вблизи теплового пункта, что создает угрозу воспламенения окружающих материалов.

Производители многослойных дымоходов смогли устранить все эти недостатки в своем изобретении.

Комплектация дымоходной системы над крышей

Можно использовать минеральную вату или даже пенопласт. Проще всего оштукатурить стенки дымохода. Как правило, здесь используется двухслойная цементно-известковая штукатурка. Также можно сделать тонкослойную штукатурку. Такие штукатурки популярны, когда корпус дымохода изолирован от внешнего источника. Затем он укладывается так, как будто он находится на изолированной стене. Дымоходы также возводятся из клинкерного кирпича. При выборе такого материала для отделки стоит купить на дымоход системы специальную консоль, на которой можно использовать клинкер.

Дымоход сэндвич-устройство

Сэндвич-дымоход устроен следующим образом:

1. Корпус из нержавеющей стали внутри дымохода сваривается по технологии TIG.
2. Внешняя оболочка также изготовлена ​​из нержавеющего материала методом сварки.
3. Между внутренней и внешней обшивкой проложен слой негорючей теплоизоляционной базальтовой ваты высокой плотности.
4. Детали устройства дымоудаления имеют систему сопряжения, это комплекс расширенных и суженных элементов. Это обеспечивает плотное прилегание всех деталей. Некоторые узлы уплотнены хомутами.

Также можно использовать клинкерную плитку. Они приклеиваются непосредственно к стенкам обсадной колонны или к изоляционному слою, армированному подложкой из армированного стекловолокна. Альтернативой клинкерной плитке является каменная плитка. Облицовку камина можно также прикрепить к несущей конструкции, предварительно прикрученной к стенкам кожуха. Материалами для этого типа монтажа являются листовой металл, сайдинг, шифер и плоская черепица.

Все металлоконструкции с его многочисленными сварными трубами обеспечивают принудительную конвекцию, за счет чего быстро нагревается воздух и гармонично распределяется весь объем помещения. Мощный обогреватель для быстрого обогрева любого помещения. — Это не зависит от электричества, нефти и газа. Равномерно охлаждает все пространство на всех видах твердого топлива, картона и их отходов экономично и легко обслуживается. — Контроль горения. Запатентовано, сертифицировано. Это отличается от обычных печей тем, что через несколько минут после розжига поток горячего воздуха из дымохода вытекает и равномерно распределяется по помещению.

Важно! В продаже есть модели, внешний корпус которых имеет цветное декоративное покрытие.

Такие особенности устройства успешно защищают сэндвич-дымоход от вредного воздействия внешней среды. Поэтому у него много преимуществ:

• образование конденсата минимально;
• наружный патрубок не прогревается до критического уровня, что может быть опасно;
• обеспечивается равномерный прогрев дымохода по всей длине, что обеспечивает хорошие показатели стабильной тяги;
• данная система может располагаться не только в доме, но и снаружи, что упрощает процесс монтажа;
• , если монтаж дымохода из сэндвич-трубы происходит через стены или крышу, отверстий для них понадобится меньше, чем для обычных одностенных труб.

Как выбрать материалы для сэндвич-дымохода

Чтобы обеспечить долгую и продуктивную работу сэндвич-дымохода, следует внимательно отнестись к выбору материалов и деталей для него. Для начала нужно выбрать качественный металл для внутреннего корпуса. Из-за популярности сэндвич-дымохода на рынке представлено много низкосортной продукции. В сети можно увидеть примеры того, как деформируется, казалось бы, прочная стальная конструкция. Но это влечет за собой высокую вероятность возгорания или отравления угарным газом. Это говорит о том, что в устройстве использовался низкосортный материал или металл не соответствовал требованиям системы отопления.

Преимущества дымоходов из сэндвич-труб

Поскольку дымоход представляет собой почти полностью тактильную печь для приготовления пищи, они сразу же развиваются, забирая тепло и быстро удаляясь из отапливаемого помещения. Согласно простому физическому принципу, что горячий воздух поднимается вверх, постоянно засасывается еще больше холодного воздуха, весь воздух в отапливаемом Буллерьяном помещении поступает из труб и плавно распределяется по помещению. По этой же причине важно, чтобы рядом с духовкой не было неприятного «скопления тепла». Если вы входите в дом или зал, уже отапливаемый Bulleryan, вы сразу чувствуете приятное тепло.

В документации, прилагаемой к качественным многослойным дымоходным системам, указаны марки используемых металлов. Если такая информация отсутствует, то вы сильно рискуете, и возрастает вероятность некачественной покупки.

Важно! Проверить качество нержавейки можно народным способом: приложите к поверхности магнит – если он не держится и соскальзывает, значит, материал имеет легирующие добавки и качественный; если магнит притягивается, то покупать такую ​​сталь не стоит.

Буллерьян изготовлен из прочной стали. Он очень надежен и практически не требует обслуживания. Топливом для Буллерьяна могут быть древесные отходы, дрова, торф, брикеты и картон. Низкий расход топлива, оптимальное сгорание, чрезвычайно высокая эффективность.

Одной загрузки печи с соответствующим количеством дров хватит на целый день, а следующей следующей загрузки хватит на ночь. Дверца печи Большая и мощность камеры сгорания делают свое дело и позволяют использовать даже очень большие куски дерева. Им редко приходится грабить золу частично, и это зависит от типа топлива. Потока горячего воздуха достаточно для обогрева больших помещений.

Следующим важным параметром является толщина теплоизоляционного слоя. Лучше всего подходит для теплоизоляции базальтовая вата известных марок. Толщина утеплителя зависит от типа отопительного агрегата:

• для газовых и дизельных котлов необходима толщина слоя 2,5 см;
• для дизель-генератора и газопоршневых агрегатов – 5 см;
• для твердотопливных и дровяных агрегатов — от 5 до 10 см.

Установка сэндвич-дымохода своими руками

Схема сэндвич-дымохода

Существует две схемы сэндвич-дымохода: установка внутри дома с проходами через потолок и крышу, размещение с выводом труб через стену наружу и монтаж сбоку дома.

Схема дымохода сэндвич

Даже «Малыш» Булерьян производит 4,5 м? теплый воздух за минуту. В качестве топлива можно использовать древесные поленья, торфяные брикеты, торф, картон и т. д. Уголь предупреждает, что использование топлива запрещено. Перед запуском контроллера духовки откройте заслонку. Расположение топлива так, чтобы не влиять на вьюпорт. Используйте бумагу при подаче. Через 20 минут прогрева рядом с амортизатором. В этих условиях эффективность «Буллерьяна» наибольшая.

Мощность Буллерьяна зависит от регулятора воздуха. При установке в работающий подогреватель топлива откройте оба элемента управления и подождите несколько минут. Теперь можно открыть дверцу и добавить топливо. После закрытия дверцы регулятора в прежнее положение. При работе системы отопления остается небольшое количество золы, которая полностью не устраняется. Следите за тем, чтобы высота нижней воздушной трубы всегда была покрыта слоем золы. Осмотр окна Bulleryan на задымленном рабочем месте. Фунгинин можно удалить специальными моющими средствами.

Если разместить дымоход внутри строения, он будет меньше подвержен негативным воздействиям. окружающую среду, конденсация будет сведена к минимуму. Этот вариант подходит для банной печи, так как дает возможность установить на начальном участке трубы бак для нагрева воды или модуль для засыпки камней. В любом случае между дымоходом и котлом должен быть элемент, не имеющий теплоизоляции. К недостаткам расположения сэндвич-дымохода внутри дома можно отнести сложную и трудоемкую технологию устройства проходов труб через перекрытия и крышу, а также уменьшение полезной площади помещения.

Соединение трубных элементов для бани

Печь, установленная в корпус, стены, пол и потолок выполнены из негорючих материалов. При использовании дополнительного теплоизоляционного расстояния горючие поверхности могут быть уменьшены: — до 700 мм при покрытии горючими материалами штукатурки толщиной 25 мм; — до 500 мм, если сгораемые поверхности выполнены из однослойного негорючего светоизоляционного материала толщиной 7 мм или из металлической пластины толщиной 1 мм; — до 300 мм при использовании в двойной изоляции двух указанных верхних плит, соединенных распорками или распорками на расстоянии 30 мм друг от друга и от стены.

Установка сэндвич-дымохода через стену намного проще, так как нужно оборудовать только одно отверстие. Детали крепятся к наружной стене дома с помощью кронштейнов и опорных конструкций. При таком расположении труб в помещении остается много свободного места, а риск воспламенения или отравления угарным газом снижается. Однако в этом случае система больше подвержена внешним воздействиям, конденсат будет образовываться в больших объемах. Эти особенности следует учитывать в процессе установки.

Варианты установки печи различаются в зависимости от способа установки дымохода. Размещают вертикальные дымовые секции, как правило, во внутренних помещениях с кровельным проемом. Их принято размещать снаружи здания с выходом в боковую стену, где изоляционная труба находится за пределами площадки.

Определение сечения дымохода для бани

Корзины могут быть выполнены из кирпича, огнеупорного бетона или металлических труб. Толщина кирпичной корзины не менее 120 мм, бетона — не менее 60 мм, металла — не менее 1 мм. Стрельба должна быть отложена. Для чистки дымохода в основании предусмотрена съемная часть или проем с дверцей. За отопительный сезон его необходимо очищать не менее двух раз. Это связано с тем, что производство газовых приборов имеет очень низкие температуры, поэтому не уплотняется, и настенные корзины успешно решают эту проблему.

Важно! Общая высота сэндвич-дымохода не может быть менее 5 м.

Процесс монтажа

Монтаж сэндвич-дымохода всегда начинается с отопительного агрегата. На патрубок отопительного агрегата надевается смазанный специальным герметиком переходник и зажимается хомутом.

Если конструкция размещается внутри помещения, то потребуется установка еще одного элемента одностенной трубы. Нельзя допускать близкого соседства котла и сэндвич-трубы, иначе теплоизоляционный ватный слой от высокой температуры превратится в камень и перестанет выполнять свои функции.

Если монтируется дымоход из сэндвич-трубы через стену на улицу, то после промежуточной трубы должен быть горизонтальный элемент, который будет выходить наружу. Его длина не должна быть больше метра, труба ставится с небольшим уклоном.

Для обеспечения прохода через стену в ней делается отверстие так, чтобы между материалом стены и трубой оставался небольшой зазор. В основном делают проем 40×40 см, стенки которого обшивают базальтовой плотной бумагой. Снаружи на отверстие, через которое проходит сэндвич-труба, устанавливается проходной блок. Его свободное пространство заполнено минеральной ватой. Снаружи он плотно закрывается пластиной, а остальные щели герметизируются. Некоторые производители кладут в комплект уже готовые проходные блоки с теплоизоляцией.

К внешней стороне стены крепятся кронштейны, на которые ставится пластина, выполняющая основную опорную функцию для сэндвич-дымохода. После выхода трубы устанавливаются вертикальные элементы. На этом этапе есть нюанс установки трубы «сквозь дым» или «сквозь конденсат». Если верхний элемент трубы надеть на нижний широкой стороной, то такое соединение называется «через дым», тогда дымовые газы при выходе не встречают препятствий. Но останется щель, направленная вверх, куда будет стекать конденсат. Этот факт негативно скажется на слое утеплителя, который отсыреет от влаги и перестанет выполнять теплоизоляционную роль внутреннего кожуха. В результате конденсата будет образовываться еще больше, снижая КПД дымохода.

Если установить дымоход-сэндвич (см. видео) «сквозь конденсат», то влага легко будет стекать по трубе в специальный резервуар. Но, чтобы дым не выходил наружу, наружная горизонтальная труба монтируется «в дым». А остальная часть дымоходного сэндвича собирается следующим образом: внешний кожух кладется «по дыму», а внутренний — «по конденсату». Также необходимо герметизировать все стыки и стянуть их хомутами.

Процесс установки происходит снизу вверх. К стене через определенные промежутки крепятся удерживающие скобы с хомутами, которые фиксируют дымоход в нужном положении. На верхнюю кромку трубы устанавливаются головка и конус.

При внутренней установке дымохода сэндвич, например, в бане, следует учитывать особенности прохождения трубы через перекрытие и крышу. После одностенной трубы закрепляется клапан, препятствующий утечке тепла в атмосферу. При переходе на сэндвич-трубу ставится стартовая заглушка, закрывающая теплоизоляционный слой. Проход дымохода через потолок аналогичен его выводу через стену, описанному выше. Выводя трубу через крышу, нужно следить, чтобы она находилась на одинаковом расстоянии от всех соседних балок и стропил. Расстояние между потолком и кровлей на выходе дымохода должно быть не менее 30 см. верхнюю часть трубы необходимо положить на кровельную кровлю с окопником, который лучше завести под рубероид или хотя бы заделать герметиком.

Заключение

Монтаж сэндвич-трубы для дымохода внутри дома, смотрите видео:

Установка сэндвич-дымохода своими руками дело, которое кажется очень простым, но на самом деле это не так. Есть несколько вещей, которые не очевидны на первый взгляд.

Что такое сэндвич-дымоход?

Вам нужно выяснить, что такое бутерброд. Откуда пошло это кулинарное название? На самом деле все просто. Сэндвич многослойный. Берутся две трубы разного диаметра и вставляются одна в другую. Между ними укладывается негорючий теплоизоляционный материал.

Расстояние между внутренней и внешней трубой делается не менее 50 миллиметров. Благодаря многослойной конструкции они получили название «сэндвич».

Установка дымохода своими руками задача не сложная, но требующая определенных знаний и понимания сути процесса. Прежде чем обсуждать вопрос, рассмотрим два способа соединения бутерброда. Обратите внимание — одна сторона имеет гофрированную структуру. Это позволяет вставлять одну трубу в другую. Приступая к установке, нужно четко понимать, как правильно выполнить подключение. Есть два варианта: либо устанавливаем гофрированную трубу поверх обычной, либо наоборот, обычную поверх гофрированной. Какая разница? Фундаментальный.

Конденсатное соединение

Соединение, при размещении гофры на обычном, называется конденсатным соединением, обратное соединение — дымовым соединением. Названия раскрывают суть дизайна. Разберем каждый случай отдельно.
В основном сэндвич-трубы используются с дачными печами и банными котлами. Они стреляют периодически. Во время простоя влага скапливается внутри дымохода и оседает на поверхности. Затем печь или котел затапливается, температура в трубе повышается, причем повышается не резко, а постепенно. Наступает момент так называемой точки росы – скопившаяся в дымоходе влага начинает конденсироваться на стенках и стекать вниз. Естественно, что при повышении температуры выше этой «точки росы» вода будет благополучно испаряться, но часть ее будет стекать вниз. Что делать с скопившимся внизу конденсатом и как избежать попадания в духовку – расскажем далее.

Высока вероятность попадания воды между волнами гофра и затекания в слой утеплителя в месте, где широкий раструб и горловина гофра направлены вверх. Утеплитель намокает, высыхает при нагревании и так далее в постоянном цикле. Каким бы ни был утеплитель, со временем он потеряет эластичность, начнет гнить, расшататься. Поэтому с задачей поддержания температуры он не справляется. Мы предотвратим попадание воды в изоляцию трубы, установив ее гофрой вниз. Вода больше не сможет поступать в изоляцию. Это конденсатное соединение.

Подключение по дыму

Оставшийся вариант подключения логично назвать «по дыму». У дымохода «По конденсату» внутри в месте стыка образуется неровность толщиной, равной толщине стенки трубы. Дым, проходя снизу вверх, «зацепляется» за эту неровность, его скорость замедляется. Есть возможность просачиваться сквозь гребень гофры наружу. Соединение «дымовое» – на гофрированную трубу сверху надевается следующее. В этом случае дым не испытывает сопротивления своему выходу и не имеет возможности просачиваться через швы стыков в помещение.

Монтаж дымохода своими руками — как сделать правильно

Разобрались с отличиями в сборке дымохода. Каков наилучший способ? Оба правильны. Для определения подходящего метода проанализируйте два параметра:
⦁ как часто топится печь или котел;
⦁ насколько интенсивна топка в холодное время года, в морозы;
⦁ какая часть дымохода будет в гостиной.
Первые два параметра говорят сами за себя. Влага и конденсат скапливаются в дымоходе в сезон дождей или во время зимних снегопадов. Для печей с регулярным нагревом, с маловероятным охлаждением трубы до минусовых температур, выбирайте вариант «дым». Особенно для дымоходов, проходящих в основном через теплое помещение и чердак.

Для апериодических и редких топок, при редких выездах на дачу или при использовании котла в бане (основная часть дымохода находится на улице) лучше устанавливать «по конденсату».

Монтаж дымохода через стену своими руками

Рассмотрим вариант установки дымохода с выходом через стену и установкой вдоль наружной стены здания. Такая конструкция позволяет не прорезать отверстие для трубы в кровле – часто это является принципиальным фактором. Вырезать дыру в крыше – довольно сложная задача. По сути, основным фактором, влияющим на выход трубы в стену, является боковой выход дымохода купленной печи. Преимуществом такого расположения дымохода является удобный процесс избавления от конденсата.

Сначала измеряем высоту отверстия. Покупаем стеновой переход и в соответствии с разметкой вырезаем стену. Вставляем стеновой переход, плотно заполняем пустоты негорючим теплоизоляционным материалом, тщательно и скрупулезно заделываем все щели. Помните – первым коленом от печи должно быть колено без теплоизоляции. Дым, выходящий из металлических печей, особенно в момент розжига, имеет высокую температуру. Поэтому изоляция может прогореть. Длина сегмента без теплоизоляции составляет пятьдесят сантиметров и более. Если есть возможность и размеры помещения соответствующие, увеличьте до одного метра – увеличится площадь с высокой температурой, дополнительно обогревая помещение. После трубы без теплоизоляции устанавливается многослойная труба. Расстояние от наружной стены до сэндвич-трубы должно быть не менее полуметра.
После выхода из стены на трубу надевается тройник. Оставшийся дымоход надевается на верхнюю часть тройника. Высота дымохода для обеспечения хорошей тяги должна быть около пяти-шести метров. Трубы дымохода крепятся к стене специальными кронштейнами. Стандартные сэндвич-трубы имеют длину двадцать пять, пятьдесят и сто сантиметров.

Максимальное расстояние между монтажными кронштейнами двести двадцать сантиметров. Помните, что каждое колено трубы должно быть закреплено хотя бы одним хомутом. На верхнюю трубу надеваем «зонтик», чтобы в трубу не попадали осадки и не дул ветер.

На тройник снизу надевается сборник конденсата — емкость для сбора конденсата и смолы. Они неизбежно образуются при топке. Обратите внимание – вес трубы высотой пять и более метров может достигать пятидесяти килограммов и такую ​​массу скобы не выдержат. Дымоход может «уйти» вниз. Чтобы избежать такой ситуации, под тройник подгоняется подставка, сваренная из уголка. Подставку можно прикрепить к стене. Если выход из стены находится невысоко от земли, подставку можно поставить на землю. Не делайте его узким — неудобно снимать емкость с конденсатом.

Монтаж дымохода котла своими руками

Под котлом понимается емкость для бани с водой, нагретой банной печью.

Вариантов установки водогрейного котла не много. Котел можно установить:

На самом деле автор этих строк является страстным любителем парилки и побывал во многих русских банях. Опыт показал, что от первых двух вариантов установки водогрейного котла можно сразу отказаться. Вода в бойлере все равно кипит. А кипяток в бойлере испортит любую баню, как в прямом, так и в переносном смысле. Котел с водой должен стоять сбоку и желательно не соприкасаться со стенкой топочной камеры. Это больше об устройстве банной печи и об этом мы поговорим в другой статье. В данной статье установки трубы с баком для воды на ней не будет — в силу убеждений автора о недопустимости такой конструкции априори. Вода закипит, труба точно прогорит довольно быстро. Конечно, если он не из 3 мм нержавейки.

На основании вышеизложенного делаем вывод, что монтаж дымохода для банной печи имеет одну особенность: установка исключительно «по ходу дыма» и желательно сразу вертикально, а не через стену. Почему «курить»? Объем парилки делается совсем небольшим. Во-первых, он быстрее нагревается и достигает необходимой высокой температуры. Во-вторых, парная должна быть хорошо утеплена, что позволит максимально долго сохранять тепло, а хорошая теплоизоляция стоит дорого.

Итак, первая труба перед перекрытием делается без теплоизоляции — в бане нужна большая площадь теплообмена.

В потолке вырезается «отверстие» по размеру проходного колодца. Пустоты колодца, а также в случае прохождения стены заполняются негорючим теплоизолятором. Еще лучше засыпать нижний слой в 10 сантиметров керамзитом и поверх него уложить негорючую теплоизоляцию.

Проход через потолок осуществляется многослойной трубой.

Помните, соединение труб в потолке (или в стене в проходном колодце) категорически запрещено!

Все соединения должны быть видны и в любое время доступны для проверки. Труба, которая проходит через чердак и через крышу на улицу, полностью сделана из сэндвича. При прохождении через обрешетку крыши и сам настил крыши обрешетку и настил необходимо разрезать не менее чем на 40 сантиметров вокруг трубы. Снизу прикручивается лист нержавейки. Сверху на трубу надевается специальная «юбка» под названием «мастерфлеш» — она ​​изготавливается из прорезиненного негорючего материала (продается в специальных печных магазинах)

Между ними прокладывается слой негорючей теплоизоляции. Расстояние от трубы до обрешетки крыши в чердачном помещении должно быть не менее 50 сантиметров. Если нет возможности выдержать такой размер, то делают перегородку из негорючего материала, например, из СМЛ (стекломагниевого листа). Он не горит и обладает хорошей теплоизоляцией.

Все сказанное выше о расстояниях для обеспечения пожарной безопасности полностью справедливо для установки дымохода в жилых помещениях.

Следует отметить, что установка непосредственно вверх непосредственно от печи в жилых помещениях постоянного проживания наиболее предпочтительна — труба является дополнительной зоной, излучающей тепло.
