Установка дымохода в бане через потолок и крышу своими руками: как поставить железную трубу своими руками, какой должна быть высота вывода дымохода, как заделать и многое другое

как поставить железную трубу своими руками, какой должна быть высота вывода дымохода, как заделать и многое другое

При установке печи наступает момент, когда надо выводить трубу в бане через потолок и крышу. Для этого приходится резать существующие перекрытия и, само собой, делать это лучше по инструкции, если нет опыта, но есть желание справиться без помощи профессионалов. Инструкцию вы найдете ниже, статья же в целом будет рассматривать все имеющиеся варианты.

Виды дымоходов

Прежде чем выводить что-то, давайте посмотрим, какие дымоходы вообще бывают. Это не займет много времени.

По материалу дымоход может быть изготовлен либо из металла, либо из кирпича, либо из керамики. Все три устойчивы к высоким температурам, имеют свои достоинства и недостатки.

Труба-сэндвич, для дымохода в бане через крышу.

Кирпич

Кирпичный дымоход — это печная классика.

Ставит его обычно тот же мастер, что и делает печку, поэтому технологические вопросы можно не рассматривать — печное дело сложное. Однако стоит заметить, что продержится такой дымоход дольше металлического, но чистить его придется чаще и делать это сложнее, чем с трубой.

Резоном построить отдельную сложную кирпичную конструкцию с коленцами может быть желание сократить потери тепла — проводя дым даже от железной печки через нее вы получаете существенное охлаждение дыма, выходящего наружу.

Комбинация — железная печь и кирпичная труба, аккумулирующая тепло, выложенная своими руками непрофессионалом

В бане кирпичный дымоход применим к кирпичной же печи для любителей русских традиций.

Помимо этого допустимо обкладывать кирпичом дымоходы из других материалов.

Металл

Металлические варианты превалируют, потому что выигрывают по соотношению цена-качество. Металл может быть и черным железом (нуждается в покраске), то есть сталью с высоким содержанием углерода, и нержавейкой (легированные стали).

Металлическая монотруба. Фото СтройДом

По конструкции это могут быть либо монотрубы, либо сэндвичи, то есть две трубы разного диаметра, вложенные одна в другую, с прокладкой из минваты. См. фото выше.

Обычно монотрубу ведут до потолка, а потом она переходит в сэндвич.

ВНИМАНИЕ! Проблема сэндвичей в том, что у них часто прогорают внутренние трубы, что делает их опасными. Минвата в случае попадания воды (конденсат) перестает изолировать тепло и внешняя труба перегревается.

Керамические

Наиболее дорогой и самый лучший вариант. Керамика не прогорает так, как железо, не засоряется так, как кирпич, ее удобнее чистить от копоти, она долговечна. Помимо цены минусом можно считать то, что такие трубы весят намного больше металлических.

ВАЖНО! Керамика наиболее безопасна при эксплуатации.

По расположению существует два варианта: вывод трубы через крышу бани и выход трубы из бани на крышу по внешней стене.

Внешний

Наименее затратный способ вывода — для этого понадобится всего одно отверстие в стене, через которое труба будет выведена на улицу, а там изгиб и она устремляется вверх, крепясь на некотором расстоянии от стены. Проходка в крыше печной трубы в этом случае возможна только если там есть свесы кровли и они оказываются на пути. Иначе — вообще без проходок.

Вывод трубы дымохода через стену. Фото НЗСК

Если нет задачи экономить тепло, например, отбирая его у дымохода, то внешний вывод осуществить проще всего, особенно для самостоятельной работы.

Внутренний

Однако данная статья посвящена установке дымохода в бане через потолок и крышу. Вести его через перекрытия и привычнее, и пожароопаснее. Но соблюдение нормативов существенно сократит риски.

Устройство банных дымоходов

Если у вас железная печь, то начало дымохода надевается на патрубок, который как раз для этого выведен из топки.

Кирпичную печь разбирать не будем, у нее газы обычно проходят долгий путь от топки до дымохода, а потом — прямым ходом — выводятся по кирпичной же трубе, выведенной через перекрытия, на улицу.

Итак, если не делать сэндвич, то железная или керамическая труба вертикально идет от патрубка печи вверх на крышу. Ее можно изолировать, потому что температуры там высокие — несколько сотен градусов.

На участке до потолка делается шибер — заслонка, позволяющая в процессе горения дров менять степень открытости трубы, что влияет на количество уходящих газов, а соответственно, на количество кислорода в топке. Последний сказывается на скорости и температуре сгорания топлива — дров, газа, угля. Впрочем, углем банные печи не топят. Дрова и газ — вполне.

Шибер бывает двух видов — выдвигающийся и вращающийся. Тот и другой могут быть удобны и неудобны — кто к чему привык.

выдвигающийся

вращающийся

Далее труба подходит к потолку и проходит через разделочный короб, об этом подробнее будет говориться чуть ниже. На чердаке монотруба может превратиться или не превратиться в сэндвич, а уже он пройдет через кровлю.

Тут важный момент — в каком месте установлена печка, как близко будет труба от конька крыши. От этого зависит ее высота.

Высота трубы над коньком

Высота трубы над коньком крыши бани зависит от того, на каком расстоянии от этого конька она находится.

В принципе, бывает и так, что трубу проводят через конек, но такое решение допустимо там, где это не снизит несущую способность этого важного элемента кровельной конструкции (такое возможно только при установке дополнительных опор по обе стороны «разрыва» конька). Потому что это основа стропильной системы. Так что лучше делать либо рядом, либо на некотором расстоянии от конька.

Если от оси трубы на крыше бани до конька не больше полутора метров, то она должна возвышаться на коньком на полметра или чуть больше.

Если труба бани через крышу выходит в 1,5-3 метрах от конька, то она уже будет точно вровень с коньком.

И, наконец, если вывести трубу в бане через крышу на расстоянии более трех метров от конька, то она будет ниже конька, а вот точную высоту придется рассчитывать через тригонометрические функции (дан катет и противолежащий угол, найти второй катет). Иллюстрация ниже:

Скажем, на расстоянии 3 метров от конька она будет ниже на 52 см.

КСТАТИ! Есть еще одна рекомендация, которую стоило бы совместить с предыдущими: общая высота трубы от печи до дефлектора должна составлять 5 метров — это нужно для поддержания тяги на должном уровне.

Выход/вывод трубы на крышу

А теперь переходим к практическим инструкциям как поставить трубу в баню на крыше. Выберем подходящее место, разберем элементы конструкции и разложим процесс на этапы.

Как вывести дымоход в бане через крышу: выбор места

Место вывода может определяться положением печи, но вы вполне можете его скорректировать, если проведете участок трубы горизонтальным или наклонным.

СОВЕТ! Горизонтальный участок снижает тягу. Его можно заменить иногда на наклон в 45 градусов. Если возможности нет, делайте длину не больше метра и увеличивайте высоту трубы над крышей.

Есть некоторые нюансы, связанные с пожарной безопасностью, которые следует учитывать, когда будете выводить трубу из бани на крышу.

Если покрытие сделано из горючего материала, а уклон крыши составляет более 12 градусов, то верх трубы должен быть выше конька не менее, чем на 60 см.

Баня с крышей из огнестойкого покрытия с трубой дымохода высотой более метра. Фото Уралэкодом

Если же покрытие огнестойкое, то расстояние от верха трубы до кровли, если провести прямую, соединяющую их параллельно земле, должно быть не менее метра, а высота трубы над крышей — не менее 30 см.

Для крыш с уклоном до 12 градусов высота над коньком должна составлять не менее 60 см, независимо от вида покрытия.

ВАЖНО! Если у вас есть пересечение двух кровель, то ни в коем случае не делайте дымоход на этом участке. Он будет протекать.

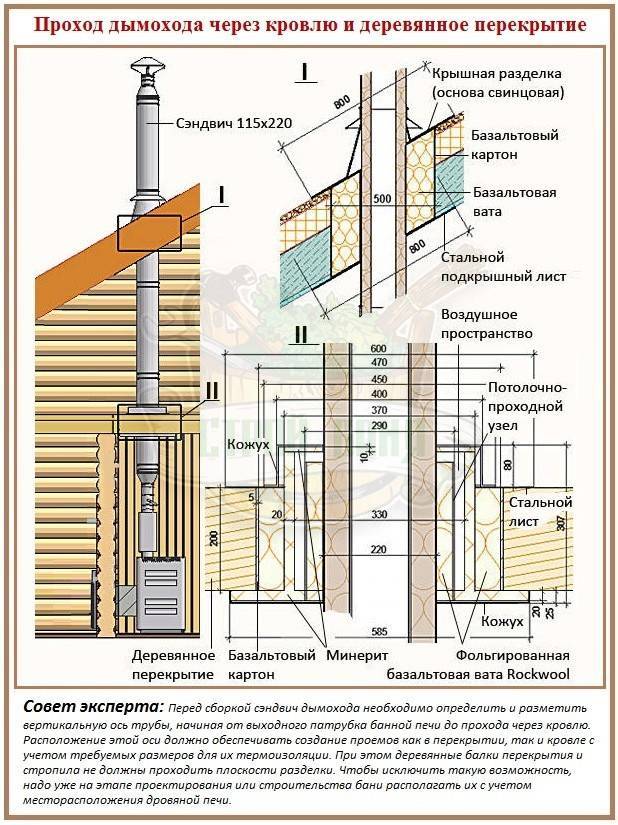

Печная труба: проходка в крыше — элементы конструкции

В самом распространенном варианте, когда, к примеру, делается железная труба в бане через потолок и крышу, основные необходимые элементы будут следующие:

• монотруба;
• шибер;
• старт — переходник с моно на сэндвич;
• разделочный короб;
• сэндвич;
• фартук из металла или силикона;
• искрогаситель.

Монотруба предпочтительна в помещении парилки, однако еще не доходя до потолка она переходит в сэндвич с помощью «старта». Не забываем, что на участке монотрубы в пределах досягаемости необходимо поставить шибер — заслонку, регулирующую тягу.

старт-сэндвич

После «старта» труба проходит через разделочный короб в потолочном перекрытии. Далее она идет до кровли, где под нее вырезается отверстие, закрываемое снаружи фартуком, а на самой верхушке трубы устанавливается искрогаситель — это делают те, кто не хочет спалить баню случайной искрой.

Установка трубы через крышу: этапы

Итак, первое, что нужно сделать еще во время проекта — это соотнести положение фундамента печи с будущей балочной системой потолка и стропильной системой крыши. Нежелательно, чтобы выход трубы попадал на балку или стропило.

Конечно, вы можете уйти от конструкционного элемента кровли, если вставите наклонный участок, но это лишнее усложнение, которого можно избежать, если просто наложить друг на друга чертежи кровли и фундамента.

Проходка через крышу. Фото СтройДом

Если же подобное невозможно, то делается следующее: из балки выпиливается кусок, а для ее поддержки делаются поперечные связи данной балки с соседними. Со стропилом лучше такого не делать, а дать ему дополнительные опоры.

Всю работу можно поделить на два этапа — проходка через потолок и через крышу.

Железная труба через потолок и крышу своими руками: потолок

При монтаже потолка никто не делает заранее отверстие под дымоход. Его вырезают, когда все уже готово. А вот по поводу размеров поговорить стоит.

Делать можно по ГОСТу или тому разделочному коробу, который вы купили в магазине. Разница между ними примерно в полметра.

Нормальный ГОСТовский короб имеет форму квадрата со стороной около метра (94 см).

Еще есть правило, по которому для трубы вырезается пустое пространство с радиусом 45 см.

А в продаже можно встретить короба со стороной в полметра. Почему так? Потому что они легко проходят между балками. Это делает их более удобными, но и более пожароопасными.

Вам выбирать, что важнее. Итак, под короб вырезается отверстие в перекрытии. Балку укрепляют, соединяя поперечными брусками с соседними балками.

Стороны образовавшегося отверстия (оно должно быть чуть больше короба) отделываются плитками минерита. Только после этого вставляется короб.

Фрагмент трубы дымохода рсположен между потолком и крышей. Фото СтройДом

В нем есть пространство между стенками и дымоходом. Это пространство принято заполнять либо минватой, либо керамзитом.

КСТАТИ! Диаметр трубы, конечно, можно рассчитать от патрубка, который выходит из печи, но можно исходить и из соотношения, в котором на каждый киловатт мощности печи должно приходиться не меньше 8 квадратных см площади сечения дымохода.

Закрывается короб опять же минеритом и листами нержавейки.

Как заделать трубу на крыше

Мы остановились на том, что труба прошла через разделочный короб в потолке. Важно, чтобы никаких соединений труб не было внутри разделочного короба. Поэтому старт делается ниже. После короба труба свободно поднимается до пересечения с крышей.

Чердаки у всех разные — у кого-то холодные, вплоть до того, что там просто стропила и кровля, у кого-то утепленная, в том числе и теплые, жилые мансарды. Понятно, что в первом случае проходка через крышу будет оформлена по-разному. Но есть и общее.

Кровельная основа делается из дерева — это стропила и обрешетка. Поэтому соседство с нагретой до весьма высоких температур трубой может закончиться воспламенением дерева.

ВАЖНО! Поэтому древесину обрабатывают антипиренами — веществами, которые затрудняют или полностью препятствуют возгоранию древесины.

Обрабатывать надо хотя бы те элементы деревянной конструкции, которые находятся ближе всего к дымоходу. Но и в этом случае минимальное расстояние, на котором может находиться между собой дерево и дымоходом с теплоизоляцией — это 15 см. Если же теплоизоляции не имеется, расстояние увеличивается до 25-30 см.

Желательно заделать трубу на крыше бани теплоизолятором, а проходящие рядом элементы обрешетки и стропил — антипиренами и листами того же минерита.

С внутренней стороны все это оформляется более или менее презентабельно, в зависимости от назначения чердака, а снаружи еще предстоит поставить металлический или силиконовый фартук, который будет герметизировать соединение дымохода и крышы, препятствуя попаданию осадочной влаги через стыки.

Фартуки продаются во всех магазинах и подходят под разные диаметры. Для более полной стыковки деталей обязательно используют высокотемпературный герметик. К трубе фартук крепится на герметик, а к кровле — с помощью крепежных деталей.

По поводу вырезаемого отверстия. Если используется силиконовый фартук, оно не может быть большим, во всяком случае, в самом кровельном материале (помните, что обрешетку вы обрезаете по правилам пожарной безопасности). Если вырез в кровельном материале большой, то использовать можно металлический фартук с различными уплотнителями для того или иного кровельного материала.

Остается смонтировать искрогаситель с зонтиком, и установка трубы в бане через крышу завершена.

Полезное видео

Из этого ролика вы узнаете, как установить трубу в баню через крышу своими руками:

***
Если вам интересно больше узнать об установке печки со всеми этапами, почитайте вот эти статьи.

Где заказать

Рекомендуем посетить наши разделы с контактами компаний по продаже печного оборудования и по строительству бань на заказ.

рассмотрим варианты установки через стену и через потолок

На чтение 12 мин. Просмотров 3.5k. Обновлено 25 ноября, 2020

Монтаж дымохода в бане из сэндвич труб – это самый оптимальный вариант металлического дымоотвода. Это небольшое по весу и компактное сооружение почти незаменимо в условиях, где в первоначальном плане дымовыводное устройство в жилище отсутствует.

Воплотить эту затею по монтажу не сложно. Все, что нужно – это скрепить основные детали и вспомогательные элементы в нужной последовательности.

При этом также нужно принять во внимание некоторые нюансы данного устройства. Без них правильно выполнить цельную и герметичную конструкцию не получиться. А выгляди такое сооружение вот так:

Сэндвич – конструкции, образованные из трех слоев получили свое название с легкой подачи известного жителя Англии. Дымоходы в бане с данным названием не являются исключением.

Отличительная особенность данных труб заключается в том, что между контуром из металла снаружи и таким же контуром в середине располагают изоляционный слой. Обычно его выполняют из базальтовых материалов.

Дополнительные элементы для монтажа:

Данный комплект помогает обеспечить нужное функционирование дымоотводной системы.

Сэндвич дымоход в бане отличается рядом преимуществ.

Контур внутри этих материалов чаще всего выполняется из нержавейки, а этот вариант, как известно, отличается высокими антикоррозийными свойствами. Ставя за цель экономию, контур снаружи часто выполняют из не такого стойкого оцинкованного материала.

Таким образом, перед потребителем становится проблема выбора материала: предпочесть долго служащую нержавейку или вариант, позволяющий в некоторой степени сэкономить.

ВАЖНО! Материал для сэндвич трубы внутри подбирают с учетом его возможностей переносить высокую температуру. А изделие для наружного контура должна выполняться из жесткого материала, иначе его конфигурация не сможет оставаться без изменений.

Так же при монтаже используются:

1. Кронштейны на стенку для удержания постройки.
2. Ревизия, состоящая из окошка для очистки, сюда же входит и подставка.
3. Комплект переходников.
4. Тройники.
5. Колени, которые дают возможность поменять направление сооружения на 45градусов или под прямым углом.
6. Хомуты для скрепления раздельных деталей.
7. Платформа разгрузки. Она позволяет безошибочно рассчитать массу сооружения и убрать нагрузку с ее основания.
8. Для проведения дымохода через кровлю понадобятся крыза, розетта и окапник.

Установка и монтаж

Монтаж сэндвич дымохода в бане является самым простым видом прокладки сети для отвода продуктов горения. Небольшие с маленьким весом элементы постройки можно легко собрать посредством вспомогательных элементов.

Пред тем, как возводить такую конструкцию следует учесть следующие требования:

Видео

Самая подходящая протяженность от печи до грибка на кровле – 5 метров.

Трубу ставят вертикально, не делая уступов. Величину отклонения от вертикали допускают на тридцать градусов, и максимальный показатель отклонения в сторону – это один метр.

При условии, что дистанция от кровли до оголовка сооружения превышает полтора метра, необходимо ставить растяжку для того, чтобы зафиксировать его.

Если на крыше уложены горючие материалы, то на конце дымовыводящей конструкции нужно установить сетку – искроуловитель, ячейки у такого устройства должны быть 0,5х0,5 см. На кровле плоского типа дымоотвод над ее уровнем поднимают выше одного метра.

Расположенная горизонтально часть дымохода не должна превышать дистанцию больше одного метра.

Места, где стыкуются элементы, нужно оставлять на виду. Их нельзя оставлять внутри перекрытия крыши.

Прочистки и горизонтальные отводы не рекомендуют размещать на чердаке, в этом помещении такая конструкция должна проходить по направлению вверх.

Такой дымоход в бане собирается очень легко, это делается по принципу конструктора. Один конец одной детали «садят» в следующую деталь:

Для этого объем каждого элемента с одного края немного больше, чем ответный объем на другой его стороне. Надежность таких соединений повышают хомуты.

Видео

Монтаж дымохода сэндвича из нержавеющей стали для печи камина

Watch this video on YouTubeПравильный монтаж системы в бане не возможен без верной сборки конструкции. Начинать ее следует с закрепления к сэндвич трубе печи бани.

Такая работа предполагает использование стартового конуса. Один его конец «садят» на патрубок печи, а второй соединяют с прямым участком сооружения.

Зачастую дымоход в банном помещении – это простая конструкция, состоящая из выходящей от печки на улицу трубы. Через крышу и потолок они проходят с небольшим числом поворотов и вспомогательных приспособлений.

Вывод через потолок

Монтаж дымохода в бане через потолок выполняют следующим образом. Для выхода в потолочном покрытии устраивают специальный узел, который создает надежный крепеж и высокую пожарную безопасность:

Не смотря на то, что такая труба является конструкцией из двух слоев с не воспламеняющейся теплоизоляцией в середине, для повышения уровня безопасности в потолочном проеме для дымохода делают отверстие для монтажа небольшого патрубка, который по диаметру на 15-20 см больше диаметра дымохода.

С нижней части такое отверстие заделывают стальным листом. Ту часть, которая оказывается на чердаке, заполняют негорючим материалом. Для этого можно брать:

• базальтовую вату;
• песок;
• керамзит.

Трубопрокатный сортамент большого объема для изоляции  сэндвич  дымовывода позволяют заменить коробом из негорючих материалов:

В короб пропускают сэндвич  – дымоотвод, а пустое место тоже заполняют негорючим материалом:

Детально, о том, как проводят такие работы, рассказывает предоставленное видео.

Как произвести монтаж через стену

Монтаж дымохода в бане через стену используют в тех ситуациях, когда выпуск этого устройства  от печи проще сделать через рядом расположенную стенку.

Данное решение позволяет снизить количество необходимых узлов, которые придется выполнить при прохождении конструкции сквозь потолок. Важное достоинство такого способа заключается в том, что очищать такую постройку намного проще.

Максимальное расстояние горизонтального участка такого дымохода должно равняться одному метру. Увеличение этой дистанции приведет к снижению тяги. Если все-таки используют более протяженный горизонтальный участок, то при этом устанавливают принудительную вентиляцию.

Видео

Дымоход в Бане, Как сделать противопожарную распушку #Часть5

Watch this video on YouTubeГорючие стены не должны проходить от дымохода ближе, чем полметра. Самое главное при выводе через стенку сделать ее проем пожаробезопасным. Проем в сене может быть круглым, а может быть квадратным. Главное при работе выдержать все нужные дистанции. До защищенных горючих материалов не должно быть меньше 40 см, а до незащищенных – не менее 50 см.

Проводя дымоотводное устройство сквозь стенку брусовой бани, его нужно не только установить в соответствии с противопожарными нормами, но и правильно закрепить. Для этих целей с двух сторон стены монтируют два стальных листа.

Установка дымоотвода

Монтаж сэндвич дымохода в бане своими руками можно сделать, как говорят мастера «проще простого». Все дело в простоте сборки данной конструкции. Эту сборку очень наглядно демонстрирует предоставленное видео.

От печи до котла располагаю небольшой кусок сэндвич  трубы без изоляции. Это следует принять, как должное. Насколько бы не стояла прочная труба, непосредственно возле печки она быстро прогорает.

Видео

Также производя самостоятельный монтаж системы вывода дыма в бане, необходимо учесть обязательное возникновение конденсата на внутренних стенках. Конденсат является химически агрессивным. Для выводки этого нежелательного продукта на горизонтальных и наклоненных участках ставят специальные тройники.

Особенностью сэндвич – видов в данной ситуации является то, что их монтаж производится раструбом внутренних труб вверх. Так конденсат не сможет не выйдет за пределы дымоотвода. А верхняя оболочка состыкуется в другом порядке. Это также предотвращает попадание продуктов горения в жилье.

Большинство специалистов советуют сопровождать такую работу герметизацией стыков, потому, что подсос воздуха в значительных объемах снизит тягу, а иногда может ее остановить совсем.

 Подготовка ППУ (потолочно – проходного узла)

Название ППУ получила потолочная разделка, по-другому ее именуют – потолочно – проходной узел:

Монтаж ППУ дымохода в бане выполняется с учетом того, что на пути сэндвич   – конструкции не пройдет стропила или балка. Самый подходящий вариант, когда перекрытие делают уже при смонтированном дымоотводе.

Часто дымоотвод приходится проводить уже в построенном помещении брусовой бани. В таком случае определяют точное место проведения канала, и далее его распиливают в размер разделки.

Можно приобрести и поставить уже готовый короб. Покупать его лучше одновременно с остальными деталями общей конструкции.

Монтаж проходного узла системы в бане выполняют в следующем порядке.

• Посредством отвеса находят точку центра на потолке. Нитку прижимают к потолочной доске, а груз должен остановиться на середине сэндвич трубы выхода из печки.
• Затем переворачивают короб и прикладывают его. Совмещают центр на коробе и такое же место на отмеченной точке, делают метки для распила.
• После этого собирается первая часть отвода и деталь с шибером. Она одевается на разделку. На деталь перехода крепят трубу, выходящую с потолка на чердачное помещение.
• Краевые места короба саморезами крепят к потолку.
• Затем действия производятся на чердачном помещении. Пустое место короба заполняют материалом с низким показателем проводимости тепла и горючести.

Выполняя правильный монтаж проходного узла, необходимо запомнить несколько простых правил:

1. Не смотря на толщину перекрытия, разделка обязана быть выше на 10 и более сантиметров.
2. В ситуациях, когда ППУ заполняют изоляцией, то крепить два элемента конструкции в таком месте не разрешают.
3. Состыковку над потолком двух частей дымоотвода можно выполнить на высоте не меньше 0,3 м.

Проход дымоотвода сквозь крышу

Монтаж дымохода бани в крышу нужно проводить при помощи разделки и с учетом наклона кровли. Она бывает уклонена на 15-35 градусов или 35-55 градусов.

После этого точно находят место, где пройдет дымоотвод. Определяются габариты, и вырезается отверстие с внутренней части. Затем проем производят в кровле, и выводится дымоотвод.

Подготовленный проем вначале зачищают, используя подкрышный листок, а на внешней части конструкции выполняется монтаж  крышной разделки. Величину угла наклона при этом определяют в соответствии к конусной части разделки, и загоняют краевые стороны под конек кровли. По стенкам трубы ставиться изоляция. Ее ставят только на полость внутри.

Видео

Нужно ли утепление и как это сделать своими руками

Видео

Учитывая, что нижняя часть трубы быстрее прогорает от высоких температур, при конструкции сэндвич её можно легко заменить. А для увеличения пожарной безопасности и наибольшей теплоотдачи печи всё же следует его утеплить.

Утеплитель предотвращает образования большого количества конденсата в сэндвиче, что является дополнительным преимуществом.

Как это можно сделать своими руками, описано ниже.

1. Для утепления потребуется два прямоугольных куска оцинковки, которые сворачиваются в цилиндрическую форму.
2. Нижнюю трубу надо обернуть утеплительным материалом. Сверху одевается труба большего размера и соединяется вальцовкой.
3. Хомут, вырезанный из листа железа, должен иметь ширину 20 см; по длине он должен быть равен длине покрываемой части трубы. Им дымоход скрепляется снизу и сверху.
4. Изготовленные трубы соединяются по схеме.

Эту несложную схему монтажа сэндвич конструкций можно использовать как при первом сооружении конструктора провода дыма, так и при замене его частей при перегорании со временем.

Технология сэндвич достаточно проста в основе своей конструкции и практически не требует особых умений.

Как сделать колпак на своими руками

Чтобы защитить сэндвич дымоход, необходимо обустроить выход путей специальным колпаком. Это поможет избежать перекладывание печной системы в ближайшие годы.

Видео: делаем флюгарка + колпак + дымник своими руками

Флюгарка + колпак + дымник на дымоход на крыше своими руками от Кровмонтаж.

Watch this video on YouTubeК тому же в наше время материал для такой конструкции найти не сложно. Ориентируясь на чертежи, которые приводятся в качестве примера работы, можно быстро и легко выполнить все этапы по аналогии самостоятельно.

Последовательность при работе

Колпак может иметь разные формы, среди которых распространены более всего гнутые, конусообразные и плоские круглой, квадратной или прямоугольной поверхности.

Чтобы установить колпак прямоугольной формы  нужно ознакомиться с схемой расположенной ниже.

Металлический лист из нержавеющей стали (можно использовать оцинковку, медь и сплавы цинка с металлом).

1. Инструменты для работы.
2. Перчатки.
3. Флюгарка.

Для того, чтобы изготовить колпак самостоятельно впервые, лучше предварительно потренироваться на картонной бумаге. Соорудив одну-две таких заготовки, вы наглядно поймёте процесс изготовления.

Видео: Колпак своими руками

К тому же на их основе можно делать чертежи на лицевой стороне металлического листа, обведя картонку по контуру. На нём необходимо также прочертить все линии, которые будут использованы для загибов.

В центре рисунка на оцинкованном листе просверлите узкое отверстие диаметром 3-4 мм. Лишнее обрезается ножницами по металлу.

С помощью листогиба необходимо поэтапно прогнуть все части таким образом, чтобы получилась нужная форма.

Если нет данного устройства, можно сделать это с помощью подручных инструментов. При этом старайтесь, чтобы на колпаке не оставалось вмятин.

Кромка шириной в 1 см подгибается внутрь под углом в 45 градусов. Чтобы не получить расхождения по углам, начинать нужно именно с них, постепенно двигаясь к середине.

Далее нужно уже в обратную сторону загнуть по 2 см уже в верхней части конструкции под углом в 90 градусов. Далее сгибается центральная линия.

Теперь стоит проверить на ровность. Для этого надо установить под центр получившейся фигуры ровную тонкую палку и воткнуть в плошку с землёй. При правильно выполненной сборке не будет перевеса в какую-либо сторону.

После того, как все основные углы зачищены, обработаны, сведены и выровнены, нужно закрепить колпак на основание. Для этого изделия соединяются с помощью специального строительного клея.

Видео

Как прывильно выбрать и расчитать дымоход для твердотопливного котла

Watch this video on YouTubeСверху можно дополнительно украсить его флюгером, который будет крутиться и показывать направление ветра. Чтобы ничего не упустить, воспользуйтесь приложенным видео уроком «Как сделать колпак своими руками».

Финальные действия

На этом этапе дымоотвод крепится регулируемый фартук и дымовыводящая конструкция наращивается до необходимых размеров.

Монтаж дымохода в бане из сэндвич труб будет выполнен правильно, если верно рассчитать соотношение его диаметра, высоты и объема. В данном случае также важен вид печки и ее мощность. От этих факторов напрямую зависит возможность тяги и то, насколько исправно он будет функционировать.

Дымоотводы в русской бане классического типа, должны строиться пожаробезопасными, не содержать много поворотов и загибов. Все свои действия нужно подчинять рекомендациям профессионалов, и горячее сердце банного помещения проработает бесперебойно очень длительное время.

Если в расчетах остаются «неясности», то стоит обратиться за советом к профессионалам. Потраченные деньги на это полностью компенсируются отлично действующим дымовыводящим сэндвич   – устройством, а значит и Вашим хорошим здоровьем.

проход через крышу для дымохода

Пересечение кровли трубой – один из крайне уязвимых узлов конструкции. В месте пересечения крыши дымоходом требуется отверстие, которое при нарушении правил обустройства способно пропускать воду. Неправильная герметизация пространства вокруг трубы может стать виной возгорания, а некорректная фиксация рискует превратиться в причину разрушения. Чтобы перечисленные грозные обстоятельства обошли стороной любителей русского пара, следует знать, как грамотно производится установка трубы в баню через кровлю. Соблюдение правил устройства этой весьма важной проходки избавит от массы серьезных передряг и траблов.

Принципы обустройства кровельных проходов

О способе вывода дымоходной трубы из бани следует задуматься в период проектирования крыши. Доскональная проработка проекта и расчеты нужны, чтобы исключить возникновение внушительных осложнений во время реализации строительства.

Конструкциям и функциональным агрегатам банной постройки предстоит работать «в одной упряжке», потому необходимо учитывать их взаимно направленное воздействие. Нельзя забывать о том, что стропильную систему сооружают из пиломатериалов, а на древесину крайне негативно влияет температура, свойственная дымоходным трубам в период эксплуатации, и влага, способная проникать через зазоры в кровле.

Дымовую трубу из бани можно вывести через несущую стену под углом или установить ее внутри несущей межкомнатной перегородки. В первом случае существенно снизится скорость оттока газов, что нежелательно для нормальной эксплуатации. Во втором случае ощутимо увеличится бюджет строительства пенобетонной или кирпичной постройки, а для строения из бруса либо бревна он просто неприемлем.

Проходка через один из скатов с пересечением кровельного пирога – самый распространенный и технически обоснованный вариант для банной постройки, продиктованный рядом убедительных обстоятельств:

• Согласно протоколу СНиП 41-01-2003 в приоритете строго вертикальное направление установки дымоходов, необходимое для быстрого и беспрепятственного отвода дымовых газов. Присоединять к печи трубы под углом 30º допускается, если длина наклонного отрезка дымоходного канала не превысит 1м.
• Целесообразно устанавливать печь вкупе с принадлежащим ей дымоходом в центре строения, чтобы один отопительный агрегат смог обрабатывать несколько смежных помещений. При расположении печи в центральной части постройки вертикально установленная труба выйдет через кровлю недалеко от конька.
• Высота дымохода, исчисляемая от уровня колосниковой решетки, обязана быть больше 5м. Если выводить его вбок через стену, то труба получиться излишне высокой. Отдельно стоящий объект подобной конфигурации ощутит всю прелесть ветровой нагрузки с вполне предсказуемыми последствиями.

Труба, пересекающая скат приблизительно в районе конька, меньше всего подвержена действию ветров. Основная ее масса отгорожена от атмосферных напастей, включая дожди и низкие температуры. Правда, при близком приближении к коньку дымоход будет самым высоким, значит, самым затратным. Ведь трубу, удаленную от конька на расстояние до 1,5м, нужно будет вывести над вершиной крыши еще минимум на 0,5м.

Но если мы не забыли о пятиметровом техническом регламенте длины дымохода, то сумма расстояния от колосника до потолочного перекрытия, высоты чердачного пространства и величины отрезка, выведенного над кровлей бани, округленно даст как раз эти самые 5м.

Второй увесистый минус заключается в том, что проход через крышу для дымохода нарушает целостность перекрытия вместе с кровельным пирогом. При неправильном обустройстве сформированное отверстие будет свободно пропускать воду внутрь и выводить из бани тепло наружу. К тому же проходка осложняет укладку и штучных, и крупнолистовых покрытий, хотя практически для всех их видов сейчас выпускаются специальные фасонные элементы, предназначенные для оформления и герметизации дымоходов.

Дымоходы для бань, как и для прочих эксплуатируемых строений, сооружаются из негорючих материалов. По традиции возводят из кирпича с внутренним вкладышем из одностенной металлической трубой или собирают из модулей типа сэндвич заводского производства. Модуль сэндвич-дымохода состоит из двух различающихся по диаметру труб, меньшая из которых вложена в бóльшую. Между трубными стенками проложен слой негорючей теплоизоляции, исключающей перегрев дымохода и препятствующей потерям тепла.

Несмотря на относительно низкую температуру газов в отводящей трубе и применение негорючих материалов в устройстве дымоходов, прямой контакт их с возгораемыми элементами категорически запрещен. Между поверхностью конструкций и стенками дымоходов должна быть соблюдена отступка – расстояние, величина которого зависит от возгораемости и невозгораемости материала.

Величина отступки от наружной поверхности кирпичного дымохода регламентируется СНиПом 41-01-2003. Им же оговорен предел: расстояние между наружной стенкой трубы и расположенным напротив элементом должно быть минимум на 7см больше, чем толщина пересекаемой конструкции. Насколько нужно отступить при установке сэндвич-трубы, оговаривается в инструкции производителем.

Пространство между трубой пересекаемыми ею утепленными перекрытиями и кровлями заполняется негорючей теплоизоляцией: минватой или стекловатой. Район примыкания к сэндвич трубе оформляется самодельными или фабричными коробами, сделанными из негорючих материалов. Вокруг кирпичной трубы сооружается утолщение – так называемая распушка. Ее выкладывают из кирпича или устраивают из небольшой ж/б плиты, залитой в специально сделанную опалубку по размерам конкретной проходки.

Если дымоход обустраивается в строящейся бане, необходимо учитывать разницу усадок материалов стен и трубы. Между трубами и пересеченными конструкциями не должно быть жесткого соединения. Зазор для возможности самостоятельного передвижения должен остаться между трубой типа сэндвич и коробом, зафиксированном на перекрытие. В кирпичном варианте распушка является частью дымохода. Потому зазор оставляют между ней и торцами проходки.

Способ обустройства прохода трубы со стороны улицы определен разновидностью дымохода:

• Для обрамления кирпичных труб применяются металлические фартуки, части которых соединяются лежачим фальцем. Компоненты фартука вырезаются из листовой черной или оцинкованной жести. Верхняя часть жестяного обрамления заходит на вертикальные стенки трубы, нижняя ложится на скат крыши. Задняя деталь фартука заводится под покрытие. Боковые детали и передний элемент укладывается сверху, чтобы стекающая дождевая и талая вода не проникала в кровельный пирог и в помещения. Верхняя кромка фартука заводится в штрабу, выбранную в кирпичной кладке, затем заливается герметизирующим средством.
• Для обрамления круглых труб, к примеру, керамических или асбестоцементных, в зоне разделки устанавливается труба большего диаметра. Зазор между нею и дымоходом заполняется эластичным герметиком или расплавленной битумной мастикой. В щель внушительных размеров перед заливкой герметизирующего состава надо зачеканить льняной паклей, веревкой или подобным материалом, предварительно пропитанным битумом или масляной краской. Поверх заполненного паклей зазора заливается герметик или цементно-песчаная смесь.

Заметим, что при обустройстве кирпичного дымохода для крепления фартука нельзя закладывать деревянные пробки. И еще запрещено шробить в швах кладки – только в кирпиче.

Необходимость отступать от пересекаемых конструкций учитывается при проектировании возгораемого перекрытия и стропильной системы. Шаг их установки следует рассчитывать так, чтобы труба прошла в просвет между балками и стропилами.

Если достичь этого не удалось, деревянные элементы в зоне проходки разрезаются. Для этого сначала к соседним стропилинам пришиваются опорные бруски 50×60 или 50×50мм. С их помощью фиксируются поперечины, к которым уголками или аналогичными опорными брусками крепятся части разрезанной стропильной ноги.

Соседние стропилины рекомендовано усилить путем пришивки дополнительной доски, что особенно следует сделать, если разрезать приходится больше одной стропильной ноги.

Примыкания к кирпичной трубе

От качества выполнения кровельных примыканий зависит герметичность дымоходной проходки. Надежно защитить от атмосферной воды, пыли, потерь тепла необходимо и утепленные, и холодные конструкции. В грамотно подготовленном узле прохода печной трубы через кровлю не должно быть возгораемых материалов типа полиэтиленовой пленки. Нежелательно нахождение там медленно затухающих и оплавляющихся материалов.

Стандартные способы организации прохода

Пароизоляционная прослойка должна быть загодя разрезана конвертом над проходкой. Ее края надо прикрепить степлером к близлежащим элементам стропильной системы. Вокруг кровельных проходов устраивается сплошная обрешетка и укладывается дополнительный гидроизоляционный ковер. Водоотталкивающий ковер по аналогии разрезается конвертом. Потом по периметру отверстия откладывают около 10см для заведения их на вертикальные стенки трубы. Лишнее отрезают.

О том, как установить трубу в баню черех кровлю, можно узнать из статьи http://stroy-banya.com/delaem_pech/ustanovka-truby-v-banyu-cherez-krovlyu.html

При укладке практически всех видов кровельных покрытий трубные разделки выполняются по аналогичным схемам. Вокруг дымохода обязательно оставляют зазор в 2-3см для свободного передвижения конструкций во время усадки. Кроме вышеописанной классики с фартуком из оцинкованного металла в обустройстве примыканий могут теперь применяться:

• Самоклеящиеся ленты с торговой маркой «Вакафлекс» в паре с планками «Вака».
• Самоклеящиеся свинцовые полосы.
• Доборные детали, выпускаемые специально для определенной марки кровельного покрытия.

Исключение – битумная черепица, при использовании которой допускается изготовление фартука не из кровельной стали, а из гидроизоляционного ковра. Его можно банально приклеить к стенкам дымохода мастикой. Перед укладкой гибкого штучного покрытия вокруг трубы устанавливается плинтус или треугольная в срезе рейка для обеспечения стока воды. Затем монтируются или приклеиваются составляющие фартука.

Самоклеящаяся лента с планками

Средство гидроизоляции «Вакафлекс» представляет собой армированную алюминиевой сеткой полимерную мастику. Поставляется в виде ленты шириной 28см, на тыльную сторону которой нанесены полосы клейкого вещества. Чтобы материал не склеился прежде времени, тыл его покрыт защитной пленкой. Лента приклеивается к покрытию путем прикатывания роликом.

Процедура приклеивания гидроизоляционной ленты производится в следующем порядке:

• Полосу отрезаем по размеру трубы с напусками по 5см с обеих сторон.
• Сгибаем отрезанный кусок вдоль длинной стороны так, чтобы получилось нечто вроде металлического уголка с шириной верхней полки 15-16см.
• Прикладываем наш «уголок» к нижней стенке трубы широкой частью.
• Аккуратно снимаем защитную пленку и прикатываем ленту роликом к смежным поверхностям трубы и покрытия, не приклеивая напуски.
• Посредством растягивания материала добиваемся плотного прилегания к профильным поверхностям, если они есть.
• Напуски надрезаем под 45º, не доходя до пересечения линии трубы и ската приблизительно 1см.
• Оставшиеся по бокам куски материала заводим на смежные стенки трубы и прикатываем.
• Для примерки по факту приложим рулон с лентой к нижнему краю уже приклеенной полосы. Приклеенная к скату часть «уголка» составляет примерно 10-12см. На столько см должна быть удлинена боковая часть примыкания. По полученному размеру идентичные детали.
• Делаем из обеих деталей «уголок». Опытным путем подбираем размер полок. Желательно, чтобы кромки нижней и боковых частей обрамления в точках состыковки оказались практически на равнозначном уровне.
• С нижней стороны отрезали прямоугольник для приклеивания поверх уже имеющейся полосы.
• Для крепления к верхней стенке трубы надрезали так же, как и в случае фиксации краев первой полосы.
• Примерили, подогнали, где надо растянули, прикатали, приклеили.
• Заднюю полосу примериваем по месту, приклеиваем и заводим под покрытие.

Поверх приклеенной гидроизоляции устанавливаются планки, верхний бортик которой после установки заливается герметизирующим составом. Монтируется она по равнозначной схеме. Сначала выкраивается и крепится нижняя деталь с напусками по 5см с каждой стороны, потом боковые, в завершении верхняя. Только для напуска верхнего и боковых элементов оставляют по 1-2см. Раскраивают планки по результатам фактической примерки, крепят шурупами к стенкам дымохода.

Обрамление свинцовой полосой

Приклеивать свинцовую полосу после установки дымохода через кровлю следует на сухую, очищенную от пыли и технических загрязнений поверхность. В сырую погоду перед работой на основание надо нанести грунт для оптимизации адгезии. При показаниях термометра ниже +8ºС свинцовые полосы не применяются. Свинцовое обрамление не относится к разряду эластичных материалов. Следовательно, крепить его нужно только к одной из смежных поверхностей на случай усадки.

Алгоритм оклеивания свинцовой полосой:

• Нижнюю деталь свинцового обрамления выкраиваем с минимальными напусками по 10см с обоих краев.
• Не снимая с тыла защитной пленки, прикладываем отрезанную полосу к трубе так, чтобы на вертикальную стенку пришлось около 10см.
• Профилируем полосу, стремясь полностью повторить расположенную под ней поверхность. Профилирование производим, продвигаясь от центральной части к периферии.
• Снимаем с обратной стороны пленку, прикладываем деталь фартука на место и, аккуратно надавливая, приклеиваем свинцовую полосу к области сопряжения кровли с трубой.
• Чертим линию для подрезки излишков приклеенного листа. От верхнего края отступим 3см и проводим линию до точки пересечения с трубой.
• Надрезаем по вычерченной линии и приклеиваем.
• Выкраиваем боковые листы. Прикладываем полосу к трубе сбоку так, чтобы линия торцового среза материала совпала с нижней кромкой приклеенной детали. С противоположного края выкраиваемая полоса должна быть длиннее трубы на 15см.
• По отмеченным результатам примерки вырезаем две симметричные боковые детали. Прикладываем их поочередно к месту установки, учитывая, что верхние кромки деталей на углах трубы желательно расположить на одном уровне. Профилируем, снимаем пленку с тыла, клеим.
• Выступающие части боковых полос загибаем, формируя из них лежачие фальцы.
• Верхний край каждой боковой детали загибаем складкой и заводим ее за верхнюю стенку трубы.
• Подрезаем верхний край боковой детали под углом. Отступим от края верхней кромки 3-5см, проведем от них линию до пересечения с трубой.
• Выкраиваем заднюю полосу с учетом того, что ее края обязаны перекрывать боковые детали. На вертикальную стенку трубы верхняя деталь должна заходить на 15см. И еще 2 см нужно оставить для формирования фальцевого шва. Профилируем деталь, отделив пленку, приклеиваем.
• Огибаем верхним краем задней детали выступающие части боковых полос по принципу создания лежачего фальца. Постучим по шву киянкой для красоты и надежности.
• Верхнюю деталь свинцового фартука усилим путем приклеивания на нее еще одной полосы, с каждого края которой прибавим по напуску в 5см для прочного присоединения к кровле.

Крепление защитного фартука из свинцовой полосы при необходимости можно усилить оцинкованными саморезами.

Кровельная проходка сэндвич дымохода

Принципиально схема обустройства кровельной проходки трубы типа сэндвич мало чем отличается от вышеописанных случаев. При выполнении отступов и примыканий так же следует соблюдать предписания СНиП 41-01-2003. Разберем стандартный для бани случай с пересечением дымоходом чердачного перекрытия и ската.

Проходку сэндвич трубы через толщу чердачного перекрытия разумнее и легче всего выполнить с помощью ППУ — потолочно-проходного узла заводского изготовления. Стенки и плоскости готового изделия выполнены из минерита или оцинкованной стали. В целях экономии и при желании проявить собственные способности аналогичный металлический ящик можно сделать самим. Задача ППУ заключается в заполнении пространства вокруг трубы, которое надо не только заполнить, но и обеспечить должную теплоизоляцию.

Готовый заводской узел крепят к торцевым срезам проходки. Перед креплением поверхности, которым предстоит контактировать с ящиком, окаймляют сначала базальтовым картоном. Затем по контуру укладывают базальтовую вату или подобный негорючий утеплитель.

О том, что лучше: минвата или базальтовая, расскажет статья http://stroy-banya.com/uteplenie/minvata-ili-bazaltovaya-vata-chto-luchshe.html

Пространство между дымоходом и развернутой к нему стенкой ящика тоже заполняется базальтовой ватой, а снаружи между этой стенкой и утеплителем оставляют воздушную прослойку для улучшения изоляции. Снизу, со стороны банных помещений, проходку закрывают коробчатым кожухом из оцинкованной либо нержавеющей стали. Для итогового оформления со стороны чердака сначала монтируют стальной лист, потом кожух.

Обустройство прохода через скат со стороны бани производится с помощью металлического подкрышного листа с овальным отверстием. Крепится он саморезами к элементам стропильной системы. Перед установкой листов в вырезанном проеме укладывают базальтовый картон и вату. Свободное пространство заполняется негорючей теплоизоляцией. Сверху устанавливается свинцовая крышная разделка. Ее подгоняют к поверхности кровли путем постукивания киянкой.

Видео по обустройству кровельных проходок

Стандартное выполнение трубной разделки:

Устройство прохода через ондулин:

Самодельный узел прохода трубы через профнастил:

Информация о правилах обустройства дымоходов пригодиться и самостоятельным мастерам, и заказчикам услуг бригады строителей. Соблюдение технологических предписаний избавит от множества негативных последствий. Грамотно выполненные узлы проходов обеспечат отличную изоляцию и продлят сроки службы банных дымоходов и самой бани.

Как сделать дымоход в бане своими руками — пошаговое руководство

Русскую баню обычно топят дровами, а это значит, что необходим хороший дымоход для выведения продуктов сгорания. Безукоризненно работать на банной печи могут лишь некоторые виды дымовых труб, поэтому к выбору материала надо подойти ответственно. Столь же серьёзно следует отнестись и к вопросу монтажа дымохода, которой разрешается проводить через потолок или стену.

Виды дымохода для бани

Дымоход — это устройство, улучшающее тягу в топке печи и выводящее газы в атмосферу. Этот канал имеет прямоугольное или круглое сечение и состоит из вертикальных, а иногда и горизонтальных элементов.

Первый дымоход состоит только из вертикальных частей, а второй имеет один горизонтальный элемент

Между собой дымоходы различаются по материалу изготовления и конструкции.

Какой материал подходит для дымовой трубы

Чаще всего дымовые каналы сооружают из кирпичей, керамики и стали. Последний материал может быть чёрным, оцинкованным или нержавеющим.

Широкое распространение получили комбинированные дымоходы. Наиболее популярны два варианта: кирпичный канал со стальной трубой внутри и труба из керамики в стальном футляре.

Комбинированные дымоходы сочетают в себе металл и материал с плохой теплопроводностью

Плюсы кирпича, керамики и стали — они отлично противостоят огню, в нагретом состоянии не токсичны. Такими достоинствами не обладают асбестоцементные и алюминиевые трубы, поэтому их нельзя использовать для сооружения дымохода банной печи.

Самым практичным материалом для изготовления дымохода считается металл

Чтобы облегчить выбор между кирпичом, керамикой или сталью, могу дать простой, но дельный совет: лучше брать то сырьё, с которым вы имеете опыт работы. Например, тому, кто однажды выкладывал кирпичную стену, не составит особого труда собрать кирпичный дымоход. Правда, такое изделие постепенно уходит в прошлое, освобождая дорогу металлическим устройствам. Я, как и многие другие хозяева бань, смело отдаю предпочтение сэндвич-трубе из нержавеющей стали.

Дымоход из сэндвич-труб предпочитает большинство владельцев бань, так как эти конструкции изготавливаются с толстым слоем утеплителя внутри и уже не требуют доработки во время монтажа

Сэндвич-трубы (двустенные металлические конструкции) пользуются спросом из-за следующих характеристик:

• лёгкий и быстрый монтаж;
• прочность материала;
• малый риск возникновения пожара — они не накаляются до предела.

Дымоход из сэндвич-трубы собирается просто, как из конструктора, и не требует особых строительных навыков

Конструкция банного дымохода

По конструкции или методу монтажа дымовая труба бывает двух видов:

• насадная (внутренняя, выводится наружу через потолок) — сооружается над банной печью. Бо́льшая её часть находится внутри помещения, а конец проходит через крышу. Обычно такой дымоход делают прямым. Так как из-за изгибов ухудшается тяга, а на внутренних стенках оседает много сажи;

  Внутренний дымоход способствует быстрому и более качественному прогреву бани

• приставная (внешняя, проходит сквозь стену наружу здания) — крепится к печи сбоку, с помощью дополнительного колена выводится из бани через отверстие в стене. А затем поднимается вертикально до необходимой высоты. Верхняя часть дымохода крепится хомутами к внешней стороне стены. При этом крыша и потолок бани остаются неповреждёнными.

  Внешний дымоход считается безопасным, так как горячая труба находится за пределами бани и не нагревает близлежащие поверхности

Впоследствии о монтаже внешнего дымохода в своей бане обычно жалеют. Такая дымовая труба безопаснее, но она отдаёт тепло не помещению, а улице. Поэтому в бане лучше строить внутренний дымовой канал: его не нужно утеплять, проще чистить в процессе эксплуатации.

Внутренняя труба проходит через потолок, а внешняя — сквозь стену

Расчёт размеров трубы в бане

При выборе дымохода следует обратить внимание на сечение (диаметр) трубы и определить общую высоту канала.

Сечение дымохода

Сечение дымовой трубы бывает круглым, прямоугольным и квадратным. А его размер зависит от мощности банной печи.

Обычно для печи в бане берут трубы круглой формы. В них тяга получается максимально хорошей, ведь воздушные потоки не встречают на своём пути серьёзных преград.

Диаметр трубы для печи в баню вычисляется следующим образом:

1. Сначала высчитывается, какой объём газов будет выделяться при работе печи: V _газ = В * V _топл * (1 + Т / 273) / 3600. Где V _газ — это объём газа, проходящего по трубе за 1 час (м³/час), В — максимальная масса топлива, сгорающая в течение часа в топочной камере (кг, зависит от мощности печи и плотности топлива), V _топл — коэффициент объёма газов, образующихся в процесс сгорания топлива (м³/кг), а Т — температура газов на выходе из трубы (°С). Значение V _топл при использовании сухих дров составляет 10 м³/кг, что указано в специальной таблице. Если дымоход утеплён тщательно, величина Т находится в диапазоне от 110 до 160 °С.
2. Подставив нужные цифры в формулу: S _дым = V _газ / W, определяют необходимую площадь сечения трубы. S _дым — это площадь сечения дымохода (м²), V _газ — объём газов за час (м³/час), а W — скорость движения продуктов сгорания внутри дымохода, составляет 2 м/с.
3. Высчитав площадь круга, находят диаметр трубы. Для этого используют формулу D = √ 4 * S _дым / π, где D — это внутренний диаметр трубы круглой формы (м), а S _дым — площадь внутреннего сечения дымохода (м²). П — математическая константа (3,14).

Таблица: зависимость температуры газов в дымоходе от топлива

Чтобы расчёт диаметра трубы не казался слишком сложным, можно рассмотреть его на примере:

1. Установлено, что за час в печи сгорает 8 кг дров.
2. За Т берём значение 140 °C.
3. При работе печи будет выделяться газ в объёме 0,033 м³/час (V _газ), поскольку 8 * 10 * (1 + 140 / 273) / 3600 = 0,033.
4. По второй формуле получаем цифру 0,017. Такая площадь сечения (в м²) необходима дымовой трубе.
5. Выяснено, что для печи нужен дымоход диаметром 0,147 м (так как √ 4 * 0,017 / 3,14 = 0,147).
6. Значение диаметра переводим из метров в миллиметры и округляем (т. е. получается 150 мм).

Высота дымовой трубы

На высоту дымохода в первую очередь влияет тип крыши.

Над поверхностью плоской крыши труба должна подниматься как минимум на 50 см. Если выходит более полутора метров дымового канала, то для закрепления такой конструкции применяются специальные растяжки.

На плоской крыше лучше соорудить дымоход из кирпича, но обычно баню делают под скатной крышей

Особое значение при расчёте высоты трубы имеет расстояние от места её монтажа до конькового бруса скатной крыши. А именно:

• если труба отдалена от конька более чем на 3 метра, то её верхний край должен быть на уровне линии, условно прочерченной от конька вниз под углом 10 градусов к горизонту;
• когда расстояние между коньком и дымоходом находится в диапазоне от 1,5 до 3 метров, трубу располагают на одной высоте с коньком;
• сокращая эту дистанцию до 1,5 метров, трубу поднимают как минимум на 50 см от уровня конька.

Высота дымохода зависит от типа крыши и расстояния от трубы до кровельного конька

Варианты вывода трубы

Трубу от банной печи разрешается выводить на улицу как через крышу, так и через стену.

Сквозь потолочное перекрытие и крышу

Монтаж дымохода через потолок условно разделяется на следующие этапы:

1. Подготовка проёма — в потолке бани выпиливается отверстие размером 45х45 см. Над ним в кровле делается ещё один такой же проём. Оба окна создаются так, чтобы дымоход прошёл точно в середине отверстия.

   Отверстие для прохода трубы через потолок делают квадратным

2. Сварка проходного узла — из стального листа ножницами по металлу вырезаются 5 квадратных заготовок: одна размером 50х50 см, а остальные — на 5 см меньше. В середине большого куска вырезается круглая дыра (диаметр равен внешнему сечению дымовой трубы). По углам изделия просверливаются отверстия для крепёжных элементов. Сварочным аппаратом из четырёх других (маленьких) заготовок сваривается короб. Затем он соединяется с большим куском металла с отверстием. Или проходной узел для дымохода можно просто купить в магазине.

   Металлический короб будет защищать потолочное перекрытие от перегрева во время работы банной печи

3. Монтаж проходного узла к потолку — подготовленный металлический короб вставляется в потолочное отверстие с внутренней стороны бани и закрепляется.

   Труба проходит через потолок, находясь в прочно закреплённом металлическом коробе

4. Изготовление короба для прохода через крышу — по той же технологии делается ещё один металлический короб. Но отверстие в нём вырезается не круглым, а овальным. Ведь короб будет крепиться на скатной крыше, поэтому он получится наклонённым по отношению к трубе. Однако точно определить сечение полученного эллипса сложно, так что такое изделие лучше приобретать в магазине. Данный короб монтируется к крыше со стороны чердака.

   Проход трубы через крышу тоже требует установки металлического короба, чтобы обезопасить стропильную систему бани от перегрева и возгорания

5. Сборка дымохода — на патрубок печи надевается элемент с шибером (задвижкой для корректировки силы тяги). Он обязательно делается из одностенной прочной трубы, даже если весь канал будет из сэндвич-труб: чтобы в них не загорелся внутренний утеплитель. Первый участок дымохода закрепляется на печи металлическими крепежами. На него насаживается второе звено. Если оно тоньше выходного отверстия первого элемента, то на первом устанавливается переходник. Затем две части дымового канала свариваются и скрепляются хомутом.

   Звено с шибером крепится прямо к печи и является началом дымохода

6. Изоляция трубы внутри короба — короб в потолке полностью заполняется керамзитом, глиной, асбестом или минеральной каменной ватой. Сверху закрывается металлической фольгой. Или можно поставить металлический лист с отверстием в середине.

   Пространство между досками и трубой заполняют изоляционным материалом

7. Создание необходимого изгиба трубы — если отверстие в крыше расположено не прямо над печкой, то на второй фрагмент дымохода устанавливается колено. Это переходник для изменения направления трубы. На него насаживается очередное звено, которое выводится за пределы крыши через короб.

   Колено позволяет изменить направление трубы и провести её точно между стропилами

8. Оформление прохода для трубы на крыше — короб, вмонтированный в крышу, наполняется минеральной ватой. Участок с выходящей трубой закрывается кровельным материалом. Сверху на дымоход надевается эластичная крыза. Она приклеивается к поверхности кровли влагостойким герметиком и фиксируется саморезами. Иногда вместо эластичной крызы ставится металлическая.

   Металлическая крыза эффективна так же, как эластичная

9. Верхушка трубы дополняется грибком, защищающим от осадков.

   Монтаж дымохода завершается креплением зонтика

Видео: как провести дымоход через потолок и крышу

Через стену

Когда нужно вывести дымоход печи через стену, используют сэндвич-трубы. Процесс такого монтажа следующий:

1. В стене напротив патрубка печи проделывается отверстие. Если баня кирпичная, то перфоратором из кладки выбивается столько кирпичей, чтобы образовался квадратный проём 40х40 см. В результате между дымоходом и стеной должен получиться просвет в 20 см. Если баня деревянная, то квадратная дыра выпиливается электрической пилой.

   В выпиленное окно выставляют металлический короб, через который наружу выводят трубу

2. Внутренние стенки проёма обшиваются базальтовым картоном. В отверстие с внутренней стороны бани вставляется заводской или самодельный металлический короб, который закрепляется саморезами. Со стороны улицы короб плотно заполняется базальтовой минеральной ватой. В просветы между ним и стеной выдавливается термостойкий герметик. Снаружи проходной блок запечатывается металлической пластиной или декоративной розеттой, которая прилагается к заводскому изделию.
3. На патрубок печи насаживается переходник, обработанный герметиком, который выдерживает температуру до 1500 градусов. Место соединения двух элементов стягивается металлическим хомутом.

   Металлический хомут служит надёжным соединительным элементом для частей дымоходной трубы

4. К переходнику присоединяется горизонтальный участок дымового канала. По длине он не должен быть более метра. Горизонтальная труба проводится через готовое отверстие в стене, а на её конец надевается тройник.

   Кронштейны не позволят высокой дымовой трубе сместиться со своего места

5. Со стороны улицы на стене крепится кронштейн. Он будет стабилизировать положение вертикального элемента дымохода.
6. Собирается вертикальный участок дымохода — верхний элемент трубы более широким раструбом насаживается на нижний. Места совмещения тройника и двух участков дымохода промазываются герметиком и стягиваются хомутами.
7. К первому вертикальному элементу трубы поочерёдно присоединяются остальные. Через равные расстояния на стене фиксируются кронштейны с хомутами, помогающие дымоходу держаться в вертикальном положении. Чтобы отодвинуть дымоход подальше от крыши, применяется особый трубчатый элемент — отвод. На собранной конструкции монтируется зонтик.

   Среди элементов дымохода, проводимого через стену, обязательно должен быть отвод

Видео: как провести дымоход через стену

Изоляция дымохода в бане

В дополнительной изоляции нуждается часть внутреннего дымохода, расположенная выше потолка, и весь внешний дымоход, выходящий за пределы бани. Обычно для изоляции дымовых труб используются:

• базальтовая вата или стекловата — одинаково огнеустойчивы, хорошо держат тепло, не выделяют вредных веществ и не боятся ни влаги, ни грызунов, ни высоких температур;

  Стекловата долго служит, так как устойчива ко многим факторам

• керамзит — им засыпаются области короба, где дымоход проходит сквозь потолочное перекрытие;

  Керамзит — натуральный гранулированный пористый материал, изготавливаемый из обожжённой глины

• штукатурка — подходит только для теплоизоляции кирпичных дымовых каналов. Наносится слоем в 5–7 см, применяется в комплексе с армирующей сеткой. Замазывается жидкой смесью песка и цемента;

  Штукатурка делает кирпичный дымоход более герметичным

• теплоизол или фольгоизол — материал толщиной до 1 см, выпускается в виде лёгких рулонов. Отличается высокой эластичностью и приемлемой стоимостью.

  Теплоизол используется часто за счёт своей дешевизны

В большинстве случаев дымоход из одностенной трубы изолируется ватными плитами. Технология изоляции:

1. Ватный мат нарезается на куски, ширина которых немного превышает диаметр трубы.
2. Труба поочерёдно обматывается этими отрезками. Каждый кусок фиксируется несколькими металлическими проволоками.

   Материал на трубе стягивают металлической проволокой, не давая ему разболтаться

3. На трубу надевается кожух, защищающий от осадков. Им может стать более широкая труба, сделанная из алюминия или оцинкованной стали. В случае её использования получится сэндвич-конструкция. Если дымоход проходит через потолок, то при желании его можно обложить кирпичной кладкой.

   Металлический кожух надевают на трубу с изоляционным материалом, чтобы уменьшить теплопотери во время работы банной печи

Видео: как изолировать дымоход

Дымоход для бани надо строить так, чтобы потом не сомневаться в его безопасности. Строителю требуется учесть многое: внешний вид, правильные размеры дымового канала и нюансы вывода трубы наружу.

Оцените статью:

[Голосов: Среднее: ]

Как сделать проход трубы через потолок изолированным и безопасным

Традиционно в русской бане устанавливают металлические печи для нормальной работы которых необходимо правильно спланировать и установить потолочно проходной узел для функционирования дымохода. Принцип устройства будет зависеть от степени готовности потолка, а также от того, куда нужно вывести трубу — в мансарду или чердак, через кровлю или на второй этаж. За уровень соблюдение норм в отношении противопожарной безопасности при проходе трубы через перекрытия потолка и крыши отвечает распушка печной трубы в помещении бани.

Как обустроить проходное отверстие в помещении бани или сауны

Обустроить проход трубы через потолок в бане необходимо для установки нормально функционирующей и главное безопасной дымоходной системы. Пропустить этот этап нельзя, так как только в специально обустроенное проходное отверстие станет возможной установка трубы-перехода от патрубка в самой конструкции печи.

Отверстие в каменной стене должно располагаться строго напротив патрубка. Только в этом случае получится исключить образование перекосов во время установки переходной патрубок. Прежде правильно обустроить отверстие, выполняется разделка потолка с соблюдением алгоритма работ, описанного ниже.

Усилить отверстие можно с помощью накладных пластин со сквозными отверстиями. Правильно, чтобы труба была направлена в вертикальном положении.

Что касается пластин, то их можно изготовить своими руками из готового железного листа нужной толщины.

Устройство прохода круглой трубы через потолок бани с ППУ разного типа

Самый удобный вариант для того, чтобы выполнить устройство дымохода деревянной бани — готовый фабричный ППУ для дымохода с учетом диаметра трубы. До монтажа узла уделяют время подготовке поверхностей, контактирующих с древесной отделкой потолка, а также внутренней части поверхности короба, нуждающейся, требующей правильной теплоизоляции.

Когда необходимо выполнить монтаж ППУ заводского типа, перед началом работ его со всех сторон за исключением лицевой обкладывают теплоизолятором. Оптимальное решение — практичная и экологически безопасная базальтовая вата с повышенной стойкостью к высоким температурам. В составе такого теплоизолятора связующие, выдерживающие температуру до 1000 градусов. Дополнительным плюсом станет изоляция трубы фольгированной ватой для улучшения безопасности конструкции в ходе эксплуатации.

Как только потолочно проходной узел дымохода будет правильно и надежно изолирован, приступают к подготовке участка для монтажа:

1. Для этого выполняют разметку на поверхности потолка — в месте расположения дымовой трубы.
2. Контуры отверстия должны немного уступать параметрам лицевой панели узла для того, чтобы не возникло сложностей с фиксацией к обшивке саморезами.
3. По контурам вырезают отверстие, края изолируют тем же изолятором, что использовался для защиты проходного узла.
4. Чтобы повысить уровень безопасности, дополнительно используют листы из тонкого, но прочного металла.
5. В подготовленное отверстие монтируют потолочно-проходной узел для бани, при этом для удобства его изначально насаживают на трубу, после чего уже крепят конструкцию в полной сборке.

Готовый проход с трубой закрепляют саморезами, используя заранее подготовленные отверстия.

Подготовка и монтаж проходки потолка

Убедившись в том, что установить трубу удалось в правильном вертикальном положении, переходят к завершающей операции. Образовавшиеся в проходном узле пустоты плотно заполняют материалом для теплоизоляции — все той же базальтовой ватой (лучший вариант, когда необходимо устроить надежный противопожарный узел ППУ), либо используют керамзит.

Как вариант стоит рассмотреть и песок для заполнения пустот, но с пониманием того, что в отношении теплоизоляционных свойств он заметно уступает базальтовой вате и керамзиту. Кроме того по мере использования песчинки постепенно будут осыпаться вниз через щели, проникая в печь и засоряя ее изнутри.

Последующий алгоритм действий будет зависеть от варианта вывода дымохода. Возможны несколько способов реализации: установка трубы через крышу или дымоход в бане, на второй этаж или помещение мансарды. Основная разница между способами в принципе финишной отделки. Так, если вывод дымохода изначально выполнялся на чердак или крышу, то устройство прохода вышеперечисленными действиями можно считать законченным.

Если нужно провести трубу через потолок в мансарду или на второй этаж, то нужно будет позаботиться об эстетической составляющей — замаскировать трубу защитным металлическим экраном, закрепленным на полу с помощью саморезов. Только после этого имеет смысл переходить к следующему этапу — выводу трубы через основание потолка второго этажа, а затем и крыши через мансарду или чердачное помещение.

Устройство прохода трубы без использования заводского ППУ

Вывести дымоход наружу можно и без специальной проходной конструкции. В этом случае обязательным будет изоляция краев отверстий материалом, невосприимчивым к высоким температурами. Если следовать рекомендациям в отношении соблюдения пожарных норм, то расстояние от трубы до воспламеняющихся материалов не должно быть менее 36 см.

Изготовление ППУ своими руками: особенности процесса

Важно не забывать о том, что монтаж дымохода не должен противостоять движению трубы, которая в бане под воздействием высоких температур будет расширяться, требуя дополнительного пространства.

Со стороны потолка труба обязательно защищается негорючим материалом, а со стороны второго этажа или чердака наполняется теплоизолятором, устойчивым к высоким температурам. Наиболее доступный вариант — керамзит. Лучше него с пожароизоляцией справится только базальтовая вата с температурой плавления до 1000 градусов и дополнительным фольгированным слоем.

Особенности прохода для кирпичного дымохода

Среди материалов, способных продолжительное время сохранять температуру, поддерживая комфортный микроклимат в помещении, кирпич справедливо занимает одну из лидирующих позиций. Когда необходимо правильно оборудовать проход трубы для кирпичной печи, главное, на чем стоит сосредоточить внимание — это устройство специальной проходки для утолщения стены дымохода в зоне контакта с потолком.

Если изготовить проходку не представляется возможным, то в поверхности потолочного основания готовят отверстие с диаметром, чуть больше диаметра дымовой трубы, далее следуя по ранее описанном алгоритму для устройства проходки круглой печи через потолок:

• устраивают защиту для крае из металлических полос или минерита;
• обшивают вход со стороны жилого помещения металлическим листом;
• заполняют пустоты в зоне чердака или второго этажа теплоизоляционным, устойчивым к высоким температурам материалом;
• маскируют разделку со стороны чердака или второго этажа металлическим листом.

При такой схеме устройства прохода, можно быть уверенными в том, что кирпичная труба надежно изолирована и сохранила эстетическую составляющую.

Тонкости организации кирпичного дымохода через крышу

Главные требования к проходу кирпичного дымохода через кровлю — герметичность и пожарная безопасность. Чтобы добиться эффективности по второму пункту в зоне контакта дымохода с легковоспламеняющимися материалами важно отслеживать уровень температуры, не допуская, чтобы столбик термометра поднимался выше 50 градусов Цельсия. В случае с кирпичными конструкциями эта задача решается просто — методом увеличения толщины стен с устройством специальной проходки и учетом наклона кровли.

Оформляя проход кирпичной трубы через крышу помещения бани, с каждой стороны ее укрепляют специальным коробом.

Важный момент — соблюдение требования в отношении расстояния между деревянными элементами и трубой, оно не должно быть более 25 см. Если добиться нужного расстояния не представляется возможным, монтируют дополнительные элементы, таким образом, минимизируя повреждение гидроизоляционного и теплоизоляционного слоя при последующем выводе трубы на крышу.

Во время монтажа дымохода его размещают в отдельном коробе. Мембраны и пленки внутри него бережно разрезают. В углах пленку надрезают под углом, а края загибают и крепят скобами к элементам стропильной системы. Чтобы улучшить герметизацию края и надрезы укрепляют клейкой лентой. От добросовестности работ на этом этапе будет зависеть не только надежность и долговечность конструкции, но и безопасность всего помещения.

Еще один вариант стоит рассмотреть на случай, когда температура трубы в зоне кровли не превышает 50 градусов. Только тогда можно края пеленок зафиксировать на трубе с помощью клейких лент и герметиков, делая особый акцент на качестве герметизации. Пространство между кирпичной трубой и стропилами закладывают устойчивыми к влаге и высоким температурам теплоизоляционными материалами, в том числе и описанной выше базальтовой ватой с фольгированной поверхностью.

В заключение остается отметить, что принцип устройства проходного узла через потолок на второй этаж, чердак или через крышу отличается незначительно и зависит от материала изготовления, диаметра. Основным же условием для безопасной эксплуатации печи в помещении бани станет устройство надежной теплоизоляции прохода в основе с устойчивыми к высоким температурам и открытому огню материалами и соблюдение правил в отношении его герметичности при выводе трубы наружу.

установка трубы в бане через крышу

Содержание статьи

Как установить трубу в бане – особенности монтажа по шагам

Каждый человек, решивший построить баню своими руками, должен заранее определиться с тем, как установить трубу в бане через крышу – то есть дымоход. Об устройстве дымохода, его установке и о других нюансах будет рассказано в этой статье.

Установка конструкции вытяжной трубы в бане не требует особых навыков, поэтому в данном процессе не должно возникнуть сложностей, и с этим должен справиться даже начинающий строитель. Главное, во время выполнения строительных работ быть очень внимательным, терпеливым, и не игнорировать рекомендации опытных специалистов, учитывая все нюансы.

Конструкция дымохода бани

Перед тем, как установить трубу в бане, нужно детально изучить все вопросы, касающиеся типов дымоходных труб, их конструкции и то, как правильно проводить процесс установки, а после этого – эксплуатировать.

Лишь в случае изучения всех этих вопросов можно быть точно уверенным в том, что проведенная работа будет качественной, а дымоход сможет прослужить максимально долго.

Разновидности дымоходов

Классифицируются печные трубы для бани по таким двум параметрам:

• по материалу изготовления;
• по типу монтажа.

По материалу исполнения дымоходы бывают кирпичные и металлические.

Дымоходы из кирпича относятся к традиционному варианту, и выделяются тем, что их очень долго и тяжело устанавливать, но в результате получится довольно прочная и долговечная конструкция, обладающая высокими теплоизоляционными характеристиками.

Баня, оборудованная кирпичной вытяжкой, лучше всего защищена от случайных возгораний. К минусам можно отнести то, что ввиду наличия неровностей на внутренней части стенок, со временем накапливается сажа, которая ухудшает тягу, что требует периодической чистки дымохода.

В отличие от кирпичной, металлическую трубу в бане через потолок и крышу установить несложно. Кроме этого в данном случае придется потратить меньше финансовых средств, так как материал стоит значительно дешевле. Негативной стороной является то, что на стальной трубе обязательно скапливается конденсат, поэтому обязательным является теплоизоляция такого дымохода.

По своему размещению дымоходы бывают:

Самым распространенным считается внутренний тип, положительным качеством которого является возможность дополнительного обогрева внутренней части помещений бани. Это в значительной степени уменьшает время нагрева бани, а также экономятся средства на топливо. Однако внутренний тип дымохода требует тщательного и трудоемкого ухода, кроме того, его сложно устанавливать.

Проход трубы через потолок в бане данного типа подразумевает частичную разделку потолка в бане вместе с крышей, и дальнейшую теплоизоляцию трубы. К ряду недостатков можно отнести опасность возгорания и задымления внутренних помещений бани вследствие появления трещины в дымоходе.

Внешний вариант установки дымохода берет свое начало из Америки, и к настоящему моменту становится все популярнее. Данный тип дымоотвода подразумевает вывод его наружу, что в значительной степени понижает шанс неконтролируемого возгорания, а уход становится значительно проще.

К негативным моментам можно отнести тот факт, что внешняя установка потребует организации достаточного дополнительного утепления. Эти мероприятия будут способствовать сохранению передаваемого тепла, позволят не создавать дополнительное отопление для парилки и сохранить часть топлива.

Что представляет собой труба

Конструкция печной трубы определяется материалом ее изготовления и расположением. К примеру, если вы планируете установить печку из кирпича, то к ней подойдет вытяжная труба из керамики или кирпича. Для стальных печей можно применять стальные и керамические трубы.

Чтобы лучше понимать, как правильно вывести трубу в бане, нужно иметь в виду, что бывают сборные печи, которые легко обслуживать, а процесс их установки не нуждается в особых навыках. Как правило, составные конструкции имеют 2-3 трубы, 2 колена, систему водоотвода, шибера, тройники, переходники и дефлекторы. Крепится такая конструкция опорными кронштейнами и хомутами.

Изоляция дымохода представляет собой сэндвич трубу и переходник, имеющий больший диаметр, чем основная труба (детальнее: “Преимущества трубы для бани сэндвич при строительстве дымохода”). Слои изоляции в таких трубах состоят из базальтовой ваты или керамзита.

Строение трубы и ее особенности

Ввиду особенностей конструкции дымохода, перед тем как установить трубу в бане через потолок, следует ознакомиться с некоторыми нюансами. Потому как температурные показатели в бане очень высокие, баня сделана из дерева, и нужно придерживаться санитарных норм, перечень работ по установке будет зависеть частично от этих факторов.

Следует соблюсти такие правила:

• Запрещается использовать в качестве труб для дымохода таковые из алюминия или асбестоцемента. Подойдут: нержавеющая или оцинкованная сталь, керамика или кирпич.
• Определяясь с тем, как сделать трубу в бане через потолок, нужно правильно выбрать теплоизоляционный материал. Он должен быть негорючим и экологически чистым. Подойдет базальтовая вата, керамзит, отражающий фольгированный материал.
• Стоит удостовериться, что все элементы дымоходной конструкции имеют достаточный зазор с деревянными стенами и крышей. Чтобы обеспечить наилучшую безопасность, стоит позаботиться об обшивке металлом всех поверхностей, окружающих конструкцию, то есть печки и котла. В перекрытиях монтируется короб для стальных труб, который впоследствии будет заполнен керамзитом.
• Довольно часто используют сэндвич трубы, которые имеют высокую пожаробезопасность.
• Для заделывания всех щелей между трубой и коробом, и получения надежного крепления можно воспользоваться алюминиевым скотчем или фольгой.

Форма дымохода и его размеры

В процессе сборки дымохода очень важно придерживаться ряда правил, определяющих его форму и размеры. Чаще всего дымоотводящую трубу делают в форме цилиндра. Самое главное, правильно выбрать диаметр и высоту трубы.

Диаметр трубы, как правило, определяется мощностью устанавливаемой печи. К примеру, для квадратной или прямоугольной печи, имеющей мощность до 3,5 кВт, размеры отверстия должны равняться 140×140 мм, а для печей, обладающих мощностью 7,2 кВт – 140×270 мм.

Если дымоотводящий проход круглой формы, то он должен соответствовать размерам отверстия в печи или котле.

Стоит отметить, что площадь трубы должна равняться 8 см 2 на каждый киловатт мощности. Это означает, что для печи в 20 кВт, размер дымохода должен составлять 160 см 2 , или 140 мм в диаметре.

Высота дымовой трубы определяется исходя из высоты сооружения и типа крыши. Проектируя дымоход, очень важно правильно подогнать высоту трубы над крышей. К примеру, если труба находится в 150 см от конька, то высота трубы не должна превышать 50 сантиметров.

Если расстояние находится в пределах от 150 до 300 см, то труба может быть вровень с коньком, но если это расстояние составляет более 300 см, труба должна едва возвышаться над коньком. Если крыша плоская, то высота трубы дымохода равняется 100 см.

Рекомендуется осуществить тщательное крепление трубы, если она возвышается над крышей более чем на 150 см.

Работы по установке трубы в бане

Перед тем как вывести трубу в бане через потолок, следует изучить последовательность работ по установке.

Пошаговая инструкция будет таковой:

1. В потолке и крыше пропиливаются отверстия с размерами 45×45 см.
2. Далее вырезаются две стальные пластины по 50 см каждая – с их помощью будет фиксироваться дымоход.
3. В заготовленных пластинах по углам просверливаются отверстия для крепежа.
4. В центре одной из пластин проделывается круглое отверстие.
5. Другая пластина предназначена для крепления к скату крыши, в ней проделывается отверстие овальной формы.
6. На заранее утепленные трубы, находящиеся внутри помещения, одевается кожух из оцинковки.
7. Торцы закрываются кольцами, а края с внешней стороны трубки подгибаются.
8. В отверстие круглой формы одной из стальных пластин вставляют утепленный нижний конец дымоотводящей трубы, а неутепленный конец одевают на патрубок.
9. Стальной лист закрепляют к перекрытию, при этом стоит обязательно следить за тем, чтобы зазоры со всех сторон были одинаковыми.
10. Используя заранее приваренный патрубок, верхнюю трубу одевают на нижнюю, закрепляя их хомутом.
11. К внутренней части крыши крепят вторую стальную пластину.
12. Место между трубой и деревянными элементами замазывают глиной или заполняют керамзитом.
13. Там, где труба проходит через крышу, кладут влагоотталкивающий слой и прокладывают уплотнитель.
14. После этого на трубу одевают колпак, защищающий ее от осадков.

Методы прочистки трубы

О степени засорения дымоотводящего прохода можно судить по появлению дыма и неприятного запаха внутри помещения, кроме этого ухудшается тяга. В этот момент настоятельно рекомендуется прочистить трубу своими силами. Зачастую, чтобы это проделать, достаточно протопить печь особым сортом дров, или прибегнуть к использованию специального инструмента.

Бывают случаи, когда нужно прибегнуть к механическому методу очистки. Понадобится специальный скребок и щетка с жесткой щетиной и имеющая звеньевую ручку. Чистка трубы начинается с крыши, что влечет за собой попадание большого объема сажи в помещение. Поэтому специалисты советуют укрыть топку толстой тканью, закрыть все двери и окна, и укрыть мебель.

Существует более простой метод очистки – осиновыми дровами. Они выделяют много тепла, что увеличивает тягу – происходит самоочищению трубы. Рекомендуется осуществлять очистку такими дровами единожды в год.

Проводить очистку можно и химикатами, но это, естественно, может привести к загрязнению окружающей среды.

Итог

В этой статье мы определились с тем, как сделать проход трубы через потолок бани. Процесс этот весьма прост, но требует от мастера особого внимания и аккуратности. Игнорирование недочетов в строительных работах зачастую приводят к последующему попаданию дыма в баню и иным неприятностям.

Если вы все же решились на сооружение дымохода своими руками, проконсультируйтесь со специалистами сначала, чтобы, имея полученные знания, произвести монтаж трубы правильно и обеспечить последующее функционирование бани на высочайшем уровне.

Как поставить трубу в бане через потолок и крышу

Главная страница » Как построить баню » Крыши бань » Как поставить трубу в бане через потолок и крышу

При установке печи наступает момент, когда надо выводить трубу в бане через потолок и крышу. Для этого приходится резать существующие перекрытия и, само собой, делать это лучше по инструкции, если нет опыта, но есть желание справиться без помощи профессионалов. Инструкцию вы найдете ниже, статья же в целом будет рассматривать все имеющиеся варианты.

Виды дымоходов

Прежде чем выводить что-то, давайте посмотрим, какие дымоходы вообще бывают. Это не займет много времени.

По материалу дымоход может быть изготовлен либо из металла, либо из кирпича, либо из керамики. Все три устойчивы к высоким температурам, имеют свои достоинства и недостатки.

Труба-сэндвич, для дымохода в бане через крышу.

Кирпичный дымоход — это печная классика.

Ставит его обычно тот же мастер, что и делает печку, поэтому технологические вопросы можно не рассматривать — печное дело сложное. Однако стоит заметить, что продержится такой дымоход дольше металлического, но чистить его придется чаще и делать это сложнее, чем с трубой.

Резоном построить отдельную сложную кирпичную конструкцию с коленцами может быть желание сократить потери тепла — проводя дым даже от железной печки через нее вы получаете существенное охлаждение дыма, выходящего наружу.

Комбинация — железная печь и кирпичная труба, аккумулирующая тепло, выложенная своими руками непрофессионалом

В бане кирпичный дымоход применим к кирпичной же печи для любителей русских традиций.

Помимо этого допустимо обкладывать кирпичом дымоходы из других материалов.

Металлические варианты превалируют, потому что выигрывают по соотношению цена-качество. Металл может быть и черным железом (нуждается в покраске), то есть сталью с высоким содержанием углерода, и нержавейкой (легированные стали).

Металлическая монотруба. Фото СтройДом

По конструкции это могут быть либо монотрубы, либо сэндвичи, то есть две трубы разного диаметра, вложенные одна в другую, с прокладкой из минваты. См. фото выше.

Обычно монотрубу ведут до потолка, а потом она переходит в сэндвич.

Керамические

Наиболее дорогой и самый лучший вариант. Керамика не прогорает так, как железо, не засоряется так, как кирпич, ее удобнее чистить от копоти, она долговечна. Помимо цены минусом можно считать то, что такие трубы весят намного больше металлических.

По расположению существует два варианта: вывод трубы через крышу бани и выход трубы из бани на крышу по внешней стене.

Наименее затратный способ вывода — для этого понадобится всего одно отверстие в стене, через которое труба будет выведена на улицу, а там изгиб и она устремляется вверх, крепясь на некотором расстоянии от стены. Проходка в крыше печной трубы в этом случае возможна только если там есть свесы кровли и они оказываются на пути. Иначе — вообще без проходок.

Вывод трубы дымохода через стену. Фото НЗСК

Если нет задачи экономить тепло, например, отбирая его у дымохода, то внешний вывод осуществить проще всего, особенно для самостоятельной работы.

Внутренний

Однако данная статья посвящена установке дымохода в бане через потолок и крышу. Вести его через перекрытия и привычнее, и пожароопаснее. Но соблюдение нормативов существенно сократит риски.

Устройство банных дымоходов

Если у вас железная печь, то начало дымохода надевается на патрубок, который как раз для этого выведен из топки.

Кирпичную печь разбирать не будем, у нее газы обычно проходят долгий путь от топки до дымохода, а потом — прямым ходом — выводятся по кирпичной же трубе, выведенной через перекрытия, на улицу.

Итак, если не делать сэндвич, то железная или керамическая труба вертикально идет от патрубка печи вверх на крышу. Ее можно изолировать, потому что температуры там высокие — несколько сотен градусов.

На участке до потолка делается шибер — заслонка, позволяющая в процессе горения дров менять степень открытости трубы, что влияет на количество уходящих газов, а соответственно, на количество кислорода в топке. Последний сказывается на скорости и температуре сгорания топлива — дров, газа, угля. Впрочем, углем банные печи не топят. Дрова и газ — вполне.

Шибер бывает двух видов — выдвигающийся и вращающийся. Тот и другой могут быть удобны и неудобны — кто к чему привык.

Далее труба подходит к потолку и проходит через разделочный короб, об этом подробнее будет говориться чуть ниже. На чердаке монотруба может превратиться или не превратиться в сэндвич, а уже он пройдет через кровлю.

Тут важный момент — в каком месте установлена печка, как близко будет труба от конька крыши. От этого зависит ее высота.

Высота трубы над коньком

Высота трубы над коньком крыши бани зависит от того, на каком расстоянии от этого конька она находится.

В принципе, бывает и так, что трубу проводят через конек, но такое решение допустимо там, где это не снизит несущую способность этого важного элемента кровельной конструкции (такое возможно только при установке дополнительных опор по обе стороны «разрыва» конька). Потому что это основа стропильной системы. Так что лучше делать либо рядом, либо на некотором расстоянии от конька.

Если от оси трубы на крыше бани до конька не больше полутора метров, то она должна возвышаться на коньком на полметра или чуть больше.

Если труба бани через крышу выходит в 1,5-3 метрах от конька, то она уже будет точно вровень с коньком.

И, наконец, если вывести трубу в бане через крышу на расстоянии более трех метров от конька, то она будет ниже конька, а вот точную высоту придется рассчитывать через тригонометрические функции (дан катет и противолежащий угол, найти второй катет). Иллюстрация ниже:

Скажем, на расстоянии 3 метров от конька она будет ниже на 52 см.

Выход/вывод трубы на крышу

А теперь переходим к практическим инструкциям как поставить трубу в баню на крыше. Выберем подходящее место, разберем элементы конструкции и разложим процесс на этапы.

Как вывести дымоход в бане через крышу: выбор места

Место вывода может определяться положением печи, но вы вполне можете его скорректировать, если проведете участок трубы горизонтальным или наклонным.

Есть некоторые нюансы, связанные с пожарной безопасностью, которые следует учитывать, когда будете выводить трубу из бани на крышу.

Если покрытие сделано из горючего материала, а уклон крыши составляет более 12 градусов, то верх трубы должен быть выше конька не менее, чем на 60 см.

Баня с крышей из огнестойкого покрытия с трубой дымохода высотой более метра. Фото Уралэкодом

Если же покрытие огнестойкое, то расстояние от верха трубы до кровли, если провести прямую, соединяющую их параллельно земле, должно быть не менее метра, а высота трубы над крышей — не менее 30 см.

Для крыш с уклоном до 12 градусов высота над коньком должна составлять не менее 60 см, независимо от вида покрытия.

Печная труба: проходка в крыше — элементы конструкции

В самом распространенном варианте, когда, к примеру, делается железная труба в бане через потолок и крышу, основные необходимые элементы будут следующие:

• монотруба;
• шибер;
• старт — переходник с моно на сэндвич;
• разделочный короб;
• сэндвич;
• фартук из металла или силикона;
• искрогаситель.

Монотруба предпочтительна в помещении парилки, однако еще не доходя до потолка она переходит в сэндвич с помощью «старта». Не забываем, что на участке монотрубы в пределах досягаемости необходимо поставить шибер — заслонку, регулирующую тягу.

После «старта» труба проходит через разделочный короб в потолочном перекрытии. Далее она идет до кровли, где под нее вырезается отверстие, закрываемое снаружи фартуком, а на самой верхушке трубы устанавливается искрогаситель — это делают те, кто не хочет спалить баню случайной искрой.

Установка трубы через крышу: этапы

Итак, первое, что нужно сделать еще во время проекта — это соотнести положение фундамента печи с будущей балочной системой потолка и стропильной системой крыши. Нежелательно, чтобы выход трубы попадал на балку или стропило.

Конечно, вы можете уйти от конструкционного элемента кровли, если вставите наклонный участок, но это лишнее усложнение, которого можно избежать, если просто наложить друг на друга чертежи кровли и фундамента.

Проходка через крышу. Фото СтройДом

Если же подобное невозможно, то делается следующее: из балки выпиливается кусок, а для ее поддержки делаются поперечные связи данной балки с соседними. Со стропилом лучше такого не делать, а дать ему дополнительные опоры.

Всю работу можно поделить на два этапа — проходка через потолок и через крышу.

Железная труба через потолок и крышу своими руками: потолок

При монтаже потолка никто не делает заранее отверстие под дымоход. Его вырезают, когда все уже готово. А вот по поводу размеров поговорить стоит.

Делать можно по ГОСТу или тому разделочному коробу, который вы купили в магазине. Разница между ними примерно в полметра.

Нормальный ГОСТовский короб имеет форму квадрата со стороной около метра (94 см).

Еще есть правило, по которому для трубы вырезается пустое пространство с радиусом 45 см.

А в продаже можно встретить короба со стороной в полметра. Почему так? Потому что они легко проходят между балками. Это делает их более удобными, но и более пожароопасными.

Вам выбирать, что важнее. Итак, под короб вырезается отверстие в перекрытии. Балку укрепляют, соединяя поперечными брусками с соседними балками.

Стороны образовавшегося отверстия (оно должно быть чуть больше короба) отделываются плитками минерита. Только после этого вставляется короб.

Фрагмент трубы дымохода рсположен между потолком и крышей. Фото СтройДом

В нем есть пространство между стенками и дымоходом. Это пространство принято заполнять либо минватой, либо керамзитом.

Закрывается короб опять же минеритом и листами нержавейки.

Как заделать трубу на крыше

Мы остановились на том, что труба прошла через разделочный короб в потолке. Важно, чтобы никаких соединений труб не было внутри разделочного короба. Поэтому старт делается ниже. После короба труба свободно поднимается до пересечения с крышей.

Чердаки у всех разные — у кого-то холодные, вплоть до того, что там просто стропила и кровля, у кого-то утепленная, в том числе и теплые, жилые мансарды. Понятно, что в первом случае проходка через крышу будет оформлена по-разному. Но есть и общее.

Кровельная основа делается из дерева — это стропила и обрешетка. Поэтому соседство с нагретой до весьма высоких температур трубой может закончиться воспламенением дерева.

Обрабатывать надо хотя бы те элементы деревянной конструкции, которые находятся ближе всего к дымоходу. Но и в этом случае минимальное расстояние, на котором может находиться между собой дерево и дымоходом с теплоизоляцией — это 15 см. Если же теплоизоляции не имеется, расстояние увеличивается до 25-30 см.

Желательно заделать трубу на крыше бани теплоизолятором, а проходящие рядом элементы обрешетки и стропил — антипиренами и листами того же минерита.

С внутренней стороны все это оформляется более или менее презентабельно, в зависимости от назначения чердака, а снаружи еще предстоит поставить металлический или силиконовый фартук, который будет герметизировать соединение дымохода и крышы, препятствуя попаданию осадочной влаги через стыки.

Фартуки продаются во всех магазинах и подходят под разные диаметры. Для более полной стыковки деталей обязательно используют высокотемпературный герметик. К трубе фартук крепится на герметик, а к кровле — с помощью крепежных деталей.

По поводу вырезаемого отверстия. Если используется силиконовый фартук, оно не может быть большим, во всяком случае, в самом кровельном материале (помните, что обрешетку вы обрезаете по правилам пожарной безопасности). Если вырез в кровельном материале большой, то использовать можно металлический фартук с различными уплотнителями для того или иного кровельного материала.

Остается смонтировать искрогаситель с зонтиком, и установка трубы в бане через крышу завершена.

Из этого ролика вы узнаете, как установить трубу в баню через крышу своими руками:

***
Если вам интересно больше узнать об установке печки со всеми этапами, почитайте вот эти статьи.

Где заказать

Рекомендуем посетить наши разделы с контактами компаний по продаже печного оборудования и по строительству бань на заказ.

Как вывести трубу из бани через потолок своими руками

При проектировании бани важно предусмотреть качественно обустроенный дымоход, чтобы продукты горения беспрепятственно уходили из помещения, не создавая опасности для парящихся. Как вывести трубу из бани через потолок правильно своими руками по шагам? Этот вопрос рассмотрим в данной статье.

Одним из вариантов вывода дымохода является вывод его через потолочное пространство и кровлю. Этот вариант является более надёжным и прочным.

Чтобы изготовить такой дымоход, можно использовать разные виды материалов, но, в любом случае, необходимо соблюдать правила технологии отделки.

Сегодня используется несколько разновидностей дымоходных труб:

Всё чаще люди начинают обращать внимание на более дорогие варианты отделок дымоходов, предпочитая надёжность и безопасность. Обычные металлические дымоходы способны спровоцировать возгорание в помещении, в то время как кирпичная труба или сэнвич-дымоход надёжно защищают баню от возгорания.

Правила установки дымоходной трубы

Существует несколько правил, которые следует соблюдать при установке дымохода:

1. перед установкой важно тщательно спланировать его расположение;
2. участок трубы, расположенный горизонтально от печи до врезки, не должен быть больше 1 метра;
3. труба из металла должна иметь зазор до легковоспламеняющихся отделочных элементов не менее 1,5 м;
4. дымоход следует устанавливать так, чтобы его срез не пришёлся на подветренную зону. Это существенно снизит силу естественной тяги;
5. в газоходном канале следует предусмотреть возможность прочистки трубы, в том числе от конденсата.

Профессионалы также советуют защитить одностенную трубу слоем теплоизоляционного материала.

Наиболее часто используют для этого базальтовое волокно. Снаружи слой изоляции закрывается кожухом из оцинкованной стали. Это будет препятствовать образованию конденсата и защитит чердак от пожара.

Этапы установки дымоходов в потолок

Условно можно разделить процесс установки дымоходной трубы в потолочное пространство на несколько этапов.

1 этап: Проектирование

Предварительно нужно составить подробный план расположения дымохода.

Важно, чтобы дымоход располагался удобно для парящихся, не был слишком близко расположен к несущим балкам и стропилам, а также предусмотреть необходимый зазор до легковоспламеняющихся отделочных материалов.

2 этап: Покупка дымохода и необходимых материалов

На стадии проектирования также стоит определиться, какой вид дымохода будет установлен в вашей бане. После того, как выбор будет сделан, можно смело идти за покупкой. Не забываем также уточнить у консультантов в магазине, какие дополнительные материалы понадобятся для установки дымохода.

3 этап: Разметка потолочной поверхности для отверстия дымохода

Для того, чтобы верно определить место будущего дымохода, понадобится строительный обвес, с помощью которого помечаем место, где должен располагаться отвод трубы от печи.

4 этап: Вырезаем отверстие под трубу

По сделанной ранее разметке делаем отверстие в потолочной поверхности для будущего дымохода. Не страшно, если отверстие будет на пару сантиметров больше положенного.

С внутренней стороны зазоры будут закрыты специальным коробом, а с чердачной стороны можно будет изолировать зазоры каменной ватой или другим подходящим материалом.

5 этап: Разметка кровли под трубу

Это не менее важный этап работы, который предполагает разметку поверхности кровли под дымоход. Дело в том, что поверхность крыши обычно имеет уклон. Соответственно чем больше уклон кровли, тем больше должна быть площадь отверстия, вырезанного под дымоход.

6 этап: Подготовка отверстия в кровле

Отверстие в кровле вырезают в виде овала, причём, чем больше уклон, тем больше площадь овала. Для закрытия отверстия со стороны улицы в дальнейшем используются специальные резиновые уплотнители.

При выборе уплотнителя очень важно учесть уклон крыши.

7 этап: Установка дымохода

При выборе металлического дымохода необходимо:

• соблюдать расстояние до деревянных конструкций (40 – 50 см), во избежание возгорания в помещении;
• в районе потолочного прохода и на чердачном пространстве трубу необходимо обернуть листом асбеста, который способен препятствовать перегреву близлежащих к трубе материалов.

Асбестовый лист предварительно смачивают в воде, чтобы избежать трещин и разломов при обёртывании, а также сверху оборачивается проволокой, во избежание сползания материала.

В парилке, получившееся отверстие закрывают тонким металлическим листом или асбестом, чтобы уменьшить теплообмен между дымоходом и финишной отделкой. Поверх металлического листа можно засыпать керамзитом или положить базальтовый утеплител.

Для закрытия отверстия в кровле резиновый уплотнитель не подойдёт, так как не выдержит высокой температуры. Следует использовать лист металла, который укладывается на отверстие, а образовавшиеся щели заделывают верёвочным асбестом, обильно смоченным в цементном растворе.

Сэндвич-дымоход

Наиболее простым в установке станет сэндвич-дымоход, который легко монтируется и обеспечивает пожаробезопасность постройки.

Сэндвич-трубы, как правило, состоят из нескольких металлических листов, между которыми укладывается огнестойкий материал.

• на кровлю бани устанавливается узел для плотной фиксации дымоходной трубы;
• труба устанавливается в подготовленное отверстие в кровле;
• пространство, образовавшееся между сэндвич-трубой и трубами большего диаметра, засыпается песком или керамзитом;
• если использование трубы большего размера нежелательно, следует использовать короб для сэндвич-труб, полость которого также засыпается керамзитом;

Важно соблюдать интервал от сэндвич-трубы до финишных отделочных материалов. Они ни в коем случае не должны соприкасаться, чтобы не создавать пожароопасную обстановку.

Кирпичный дымоход

Наиболее надёжной и предпочтительной, но и довольно дорогой, конструкцией является дымоход из кирпича. Перед его установкой необходимо тщательно всё спланировать, не забывая тот факт, что установка такого дымохода в маленьких банях нецелесообразно.

• проделывается отверстие под трубу, диаметр которого должен превышать диаметр трубы на 20 см;
• затем дымоход выводится через поверхность кровли и изолируется металлическим листом;
• конструкцию герметизируют, заводя край металлического листа под кровлю;
• затем к установленной трубе крепится зонтик из металла, защищающий её от влаги;
• финишной отделкой дымохода является нанесение на него термоустойчивой краски, которая защитит металлические части от коррозии.

Закончив установку снаружи, приступаем к установке внутри парилки.

Вначале короб изолируется базальтом и обшивается фольгированным изолятором, а также устанавливается первый элемент дымохода, примыкающий к печи.

Затем устанавливается второе звено дымохода, и короб засыпается керамзитом. После фиксируются все оставшиеся сегменты, и устанавливается металлический зонтик.

На этом работы по установке дымохода через потолок окончены. Как видно, это не такая уж сложная поэтапная процедура, которая, однако, требует определённых теоретических знаний и профессионального опыта.

В любом случае, проявив немного стремления можно сделать данную работу самостоятельно, без помощи профессионалов.

Установка трубы в бане через потолок и крышу: схема правильного дымохода.

Прежде чем выполнять монтаж, запомните один важный нюанс. Существуют определенные нормы установки, правила сооружения короба в потолке. Следовать им нужно четко и безукоризненно.

Неправильно расположенная труба в бане через потолок и крышу – серьезное нарушение правил противопожарной безопасности. Последствия могут быть разными, вплоть до сильного пожара. Но если обеспечить хорошую теплоизоляцию, посещение бани станет абсолютно безопасным занятием. По многочисленным просьбам читателей мы решили написать статью о том, как сделать дымоход, какие нормы необходимо соблюдать. А начнем мы с полезных советов.

Что нужно знать начинающему печнику?

Специально для вас мы сделали подборку актуальных рекомендаций, дающих представление о монтаже своими руками. Итак, давайте приступим!

• Когда вы устанавливаете трубопровод в бане, монтаж печного потолочного короба является обязательной процедурой. Она способствует равномерному распределению тепла, которое идет от трубы, исключает вероятность возгорания.
• Какой материал подойдет для изоляции? Допускается использование минеральной ваты, пеностекла, керамзита. Земля и песок вряд ли подойдут. Из-за высокого коэффициента теплоемкости материалы будут держать тепло, а в нашей ситуации это не нужно.
• Желательно, чтобы дымоход в бане имел высоту 4-5 метров в сборе. Обычно его размещают ближе к стене помещения. Поскольку деревянная отделка находится совсем рядом, следует позаботиться о защитном экране.
• Правила ГОСТа выглядят следующим образом. Расстояние от трубы до балки – минимум 13 сантиметров. Диаметр трубы с дополнительной изоляцией – 32-33 сантиметра. Расстояние между балками – от 60 см. Если выводить керамическую трубу в бане через потолок, расстояние должно быть минимум 25 см с каждой стороны.
• От печки всегда делаем металлический вывод из толстого, огнеупорного материала. Даже нержавейка не подойдет – она не сможет выдержать такое длительное воздействие высокой температуры. Высота – минимум один метр.
• Выведение дымохода исключает использование более трех колен (изгибов).
• Там, где конструкция проходит через потолок, рекомендуем использовать сэндвич трубу. Ассортимент таких изделий в магазинах достаточно разнообразен. Можно встретить изделия с толщиной утеплителя от 3 до 10 и выше сантиметров. Берите «десятку» – это надежно и безопасно.

     Полезная информация: «Чем и как нужно утеплять потолок в русской бане?«

Выбираем надежный материал для теплоизоляции

Качественное перекрытие невозможно без использования таких материалов:

1. Минеральная либо базальтовая вата. Выдерживает нагрев до 600 градусов. Главные недостатки – содержит формальдегид, теряет защитные свойства после намокания.
2. Керамзит. Даже при намокании сохраняет полезные свойства. Обустройство эффективной теплоизоляции невозможно без установки дополнительных емкостей.
3. Минерит. Как и базальтовая вата, может нагреваться до 600 градусов, однако не выделяет вредные вещества, не теряет свои свойства во влажной среде. В состав минерита входят целлюлоза, цемент, минеральные наполнители.
4. Асбест. Считается хорошим изолирующим материалом, хотя при сильном нагреве тоже может выделять опасные вещества.
5. Глина и песок. Использовались, пока не появились более современные утеплители.
   Можно сделать вывод, что среди перечисленных выше утеплителей самым оптимальным считается минерит.

   Схема устройства дымохода в деталях

Схема типичного дымохода

Установка станет понятнее, когда знаешь, из каких элементов состоит дымоход. Обычно их девять:

1. Печь. В ней нагревается вода, осуществляется нагрев помещения, образуется пар.
2. Минеритовая панель с экраном из нержавейки. Находится за печью, защищает стены от возгорания.
3. Прямо над печью расположен дымоход-конвектор. Он служит для отбора тепла.
4. Шибер. Регулирует тягу.
5. Стартовый адаптер. Находится вверху, обеспечивает переход из одностенной трубы в сэндвич.
6. Вот мы и добрались до потолка. Именно здесь своими руками ставится потолочно-проходной узел. Он является своего рода проходом через стеновые, потолочные покрытия.
7. Дымоход-сэндвич, о котором уже говорилось выше. Защищает конструкцию от выпадения конденсата, служит дополительной теплозащитой.
8. Мастер-флеш. Его также можно соорудить своими руками. Плотно герметизирует проход трубы через потолок в бане на крыше.
9. Завершающим элементом дымохода является оголовок.

Как избежать прогорания?

Даже при корректной разделке избежать перегрева удается не всегда. Труба раскаляется до запредельных температур, вероятность прогорания возрастает.

            Полезная информация: «Какой потолок лучше сделать в бане?«

Есть несколько способов защитить конструкцию и минимизировать повреждения:

• «Водяная рубашка». Она делается прямо на дымоходе. Нагретую воду можно будет использовать для душа. Эффективно, но не так просто соорудить. Потребуется установка выносного бака, подводка воды. Зато температура над водяной рубашкой будет низкой, любые прогорания исключены.
• Бак самоварного типа. Упрощенный вариант, благодаря которому вода также будет нагреваться. Важно вовремя сливать ее или доливать холодную, не допуская закипания.
• Сетка для камней. Преимущество данного метода в том, что камни отлично сушат воздух. Сложности могут возникнуть разве что с поиском надежной опоры, поскольку камни весят немало.

Использование любого из перечисленных выше методов значительно снижает температуру трубы. Впрочем, можно попробовать и воздушное охлаждение. На теплоизолированную трубу потребуется надеть такую же, но большего диаметра. Сверху и снизу сооружается решетка, обеспечивающая свободный приток и отток воздуха.

Потолочная разделка самостоятельно: как сделать?

Как вывести трубу в бане своими руками, не прибегая к помощи специалистов, не используя фабричные узлы?

Рассмотрим рабочий процесс поэтапно:

• Подготовить лист нержавейки для перекрытия дыры. Для этого нужно замерить и вырезать нужный размер. Обратите внимание, что металлический круг должен быть больше диаметра трубы примерно на 0,2 см. Если планируется монтаж дымохода типа «сэндвич», диаметр круга немного превышает наружный диаметр сэндвича.
• Под трубу в районе потолка вырезается дыра.
• По периметру ее края заделываются ватой, а сверху на изолятор набивается металл в виде полосок.
• Теперь нам нужно сделать дымоход для бани через потолок. Первым делом ставится одностенная труба на печку. На нее необходимо надеть квадрат из нержавейки с уже вырезанным отверстием, а затем выполнить установку сэндвича.
• Выводимый кусок трубы всегда выставляется вертикально. Чтобы зафиксировать его со стороны чердака, рекомендуем использовать металлические планки. Закрепить их в нужном положении совсем несложно. Обратите внимание, что планки играют роль направляющих, тогда как сам дымоход в креплении не нуждается. Необходимо, чтобы он двигался свободно, ведь при остывании металл будет менять свои размеры.
• Укладка слоя изолятора осуществляется со стороны помещения. Нужное количество материала укладывается между пластиной и потолком. Используйте саморезы, чтобы зафиксировать пластину. Отверстия сверлим заранее: 4 по краям, а также по 1-2 с каждой стороны.
• Получившийся проход обязательно утепляем – и разделка готова.

Сделанный своими руками вариант трубы в потолке бани – не фантастика и не архисложная задача. Эта процедура доступна каждому и не вызовет трудностей. Главное – соблюдать все нормы и четко следовать руководству.

Как установить вытяжной вентилятор в ванной

Описание проекта

Навык

3 из 5
Умеренный
Может усложняться, в зависимости от того, насколько легко вывести воздуховод на улицу.

Расчетное время

От 6 до 8 часов

Установка вентилятора в ванне поможет избавиться от запотевших окон, запотевших зеркал и застарелых запахов. Но что еще более важно, это поможет предотвратить проблемы, связанные с влажностью, такие как рост плесени и грибка.Здесь, This Old House Генеральный подрядчик Том Сильва показывает, как правильно установить вентилятор для ванны. В этой конкретной установке Том провел вытяжной канал на чердак и через боковую стену на улицу.

Другие варианты вентиляции включают прокладку воздуховода вверх через крышу или вниз через потолок. Обратите внимание, что вытяжной вентилятор в ванной всегда должен выходить наружу; никогда не позволяйте воздуховоду просто дуть на чердак, в подполье или другое закрытое пространство. Кроме того, установка вытяжного вентилятора в ванной пойдет намного быстрее, если вы попросите супруга или друга помочь вам находиться на чердаке, пока вы работаете снизу, или передать вам инструменты, пока вы находитесь на лестнице.

Шаг 1: Обзор вентиляции ванны

Фото Keller & Keller Photography

Ванная комната без вентилятора похожа на камин без дымохода: если вы не сможете удалить оттуда влагу, образующуюся в ванной, она будет мигрировать в стены и образовывать плесень и плесень или пузыри от краски и отслаивание обоев. Одна из причин, по которой во многих домах до сих пор нет вентиляторов для ванн, заключается в том, что их установка может быть сложной.

Вот почему мы попросили генерального подрядчика This Old House Тома Сильву показать нам, как это сделать. Ванная здесь находится под доступным чердаком, поэтому Том проложил вытяжную трубу через чердак и выходил через фронтон.

Вентиляторы для ванных комнат оцениваются по количеству кубических футов воздуха, которое они могут переместить за одну минуту, что называется рейтингом CFM. Чтобы определить размер вентилятора для ванны, умножьте площадь комнаты на 1,1. Например, для ванны площадью 100 квадратных футов потребуется вентилятор мощностью 110 кубических футов в минуту.У поклонников также есть рейтинг звука, измеряемый в сонах. (Современный холодильник работает примерно при одной соне.)

Диапазон значений вентиляторов

Vent — от 0,5 до 6,0 сона. Вы найдете как номиналы CFM, так и sone, напечатанные на коробке вентиляционного вентилятора.

Шаг 2: Просверлите контрольное отверстие

Фото Keller & Keller Photography

• Нарисуйте отметку на потолке ванной комнаты, где вы хотите установить вытяжной вентилятор.Для оптимальной работы поместите его между душем и туалетом.
• Используйте сверхдлинную лопату диаметром 3/8 дюйма, чтобы просверлить контрольное отверстие в потолке на чердаке. Заберитесь на чердак и очистите всю изоляцию вокруг дыры. Теперь используйте контрольное отверстие, чтобы определить точное положение вентилятора.
• Измерить кожух вентилятора вентиляции. Постарайтесь разместить вытяжной вентилятор прямо между двумя балками рядом с контрольным отверстием. Примите во внимание любые близлежащие трубы или другие препятствия.Обратите внимание на конечное положение вентиляционного вентилятора по отношению к контрольному отверстию.

Шаг 3: Отметьте потолок

Фото Keller & Keller Photography

• Вернувшись в ванную, измерьте внутренние размеры впускного отверстия вентиляционного вентилятора, чтобы определить, какого размера отверстие вам нужно вырезать в потолке.
• Используйте контрольное отверстие в качестве ориентира для переноса результатов измерений с чердака на потолок.
• Используйте квадрат для разметки или квадрат для обрамления, чтобы нарисовать прямоугольный контур впускного отверстия на потолке.

Шаг 4: Вырежьте отверстие впускного канала

Фото Keller & Keller Photography

• Лобзиком (также подойдет сабельная пила или пила для гипсокартона), надев защитные очки и респиратор, прорежьте потолок по линиям разметки.
• Когда вы почти закончите делать прямоугольный вырез, поддержите кусок мусора одной рукой, чтобы он не упал и, возможно, не унес с собой часть гипсокартона или гипсового потолка.

Шаг 5. Установите вентилятор

Фото Keller & Keller Photography

• Вернувшись на чердак, прикрепите 4-дюймовый 90-градусный колен воздуховода к выпускному отверстию на боковой стороне корпуса вентилятора. Направьте локоть прямо вверх и прикрепите его к порту изолентой из фольги.
• Удалите выбивное отверстие на боковой стороне корпуса вентилятора и прикрепите разъем кабеля.
• Вставьте четыре металлических скобы в выступы, выступающие по бокам вентиляционного вентилятора.
• Установите вытяжной вентилятор на место между балками по центру отверстия в потолке.

Наконечник: Используйте изоленту из фольги; в отличие от тканевого скотча, он не портится со временем.

Шаг 6: прикрепите веер к балкам

Фото Keller & Keller Photography

• Полностью выдвиньте кронштейны, пока они не коснутся боковых сторон балок.
• Закрепите каждый конец кронштейна одним 1½-дюймовым винтом для гипсокартона.
• Возьмите гибкий воздуховод, входящий в комплект настенной заглушки, и наденьте один конец на колено, прикрепленное к вентиляционному вентилятору. Закрепите его изолентой из фольги.
• Пропустите существующий или новый электрический кабель через разъем, затем затяните винт разъема, чтобы зафиксировать кабель.

Шаг 7. Вырежьте отверстие для воздуховода в боковой стенке

Фото Keller & Keller Photography

• Изнутри чердака выберите место на боковой стене, где гибкий воздуховод будет выходить из дома.Место должно находиться между двумя стойками стены и в пределах 6 футов от вентиляционного вентилятора.
• Сделайте несколько эталонных измерений, чтобы определить местонахождение точки снаружи — из ближайшего окна, потолка или другого объекта, к которому можно получить доступ снаружи.
• Отметьте расположение отверстия на сайдинге, используя исходные размеры.
• Вырежьте отверстие для воздуховода в стене дома с помощью 4-дюймовой кольцевой пилы.

Шаг 8: Прикрепите вытяжной воздуховод к стенной крышке

Фото Keller + Keller Photography

• Прикрепив заглушку к внешней стене, переместитесь на чердак.
• Возьмитесь за свободный конец гибкого вытяжного канала и осторожно протяните его к внешней стене.
• Прикрепите конец воздуховода к соединительному каналу настенной крышки с помощью изоленты из фольги.

Шаг 9: Установите настенную заглушку

Фото Keller & Keller Photography

• Прикрепите соединительный канал длиной 12 дюймов к настенной крышке с помощью изоленты из фольги.
• Снаружи вставьте заглушку в отверстие для воздуховода и плотно прижмите ее к сайдингу дома.Вырежьте прокладку из поролона, чтобы она вписывалась в любые пространства, где настенная заглушка не касается сайдинга.
• Снимите заглушку и нанесите полоску силиконового клея на сайдинг и прокладку вокруг отверстия.
• Вставьте заглушку в отверстие и прижмите ее к сайдингу. Прикрепите его к сайдингу четырьмя винтами из нержавеющей стали диаметром 1,5 дюйма.

Шаг 10: Подключите провода

Фото Keller & Keller Photography

• Из ванной открутите и снимите электродвигатель нагнетателя с корпуса вентилятора.Сохраните винты.
• Затем открутите встроенную розетку изнутри корпуса, чтобы открыть ее проводку. Опять же, сохраните винты.
• Используйте проволочные гайки, чтобы соединить провода того же цвета с проводами от электрического кабеля, который вы вставили в корпус на шаге 5: от белого к белому, от черного к черному.
• Оберните оголенный медный провод под зеленым винтом заземления внутри корпуса и затяните винт.
• Установите электрическую розетку на место и закрепите двумя винтами, снятыми с нее ранее.

Шаг 11: Установите решетку

Фото Keller & Keller Photography

• Поднимите двигатель вентилятора до потолка, затем вставьте его вилку в электрическую розетку внутри корпуса.
• Прикрепите двигатель к корпусу с помощью ранее снятых с него винтов.
• Удерживайте пластиковую решетку вентилятора близко к потолку. Вставьте монтажные провода решетки в пазы внутри корпуса вентилятора.
• Надавите на решетку так, чтобы она плотно прилегала к потолку.
• Включите питание и проверьте вентилятор.

Совет: Если решетка не плотно прилегает к потолку, разведите ее монтажные провода, чтобы создать большее натяжение.

инструментов:

Как исправить утечку в крыше вокруг дымохода — Сделай сам

Вода, проникающая сквозь крышу, требует немедленных действий. Если вы видите, что вода протекает рядом с дымоходом, проблема может заключаться в просвете дымохода.Если вам комфортно работать на крыше, проблему можно решить с помощью быстрого ремонта своими руками. Чтобы проверить мигание дымохода, изучите следующие шаги, чтобы исправить протечку в крыше вокруг дымохода. Здесь специалисты по ремонту крыш PJ Fitzpatrick шаг за шагом проведут вас через весь процесс.

Необходимые инструменты и материалы

Для вашей безопасности убедитесь, что удлинительная лестница выходит за край крыши не менее чем на 3 фута. Обязательно используйте полиуретановый герметик для гидроизоляции, потому что он должен расширяться и сжиматься при изменении температуры.Если у вас крутая крыша, защитите себя ремнями безопасности на крыше.

• Приставная лестница
• Ремни безопасности на крыше
• Рабочие перчатки
• Проволочная щетка
• Долото
• Перфоратор
• Винты для кирпичной кладки
• Пистолет для герметика
• Герметик гидроизоляционный полиуретановый
• Универсальный нож
• Садовый шланг

Как исправить утечку в крыше вокруг дымохода

1. Установите удлинительную лестницу на устойчивое место и заберитесь на крышу.
2. Проверить оклад дымохода. Уберите все листья и грязь, которые могут закрывать вам обзор. Тщательно проверьте все края, чтобы найти зазоры, через которые попадает вода.
3. Удалите неплотный или испорченный герметик с помощью зубила и металлической щетки.
4. Нанесите свежий герметик для гидроизоляции по всем краям гидроизоляции. С помощью универсального ножа прорежьте отверстие в наконечнике тюбика так, чтобы оставалось 1/4 дюйма валика герметика.
5. Если какой-либо оклад был незакрепленным, нанесите герметик за незакрепленные края.
6. Чтобы закрепить неплотный оклад, используйте перфоратор, чтобы прикрепить к нему еще несколько шурупов.
7. Закройте открытые головки винтов герметиком.
8. После того, как герметик высохнет, проверьте ремонт, используя садовый шланг и пропустив воду вокруг дымохода в течение 5 минут.
9. Если утечка не исчезнет, ​​поищите любые пропуски, которые вы могли пропустить, и нанесите больше герметика.

Подумайте о профессиональном осмотре крыши

Отсутствие мигания или протечка, которую вы не можете найти, может потребовать помощи кровельного подрядчика.PJ Fitzpatrick ремонтирует и заменяет крыши с 1980 года. Наша команда может гарантировать, что ваша крыша защитит целостность вашего дома. Свяжитесь с нами сегодня для получения сметы ремонта крыши.

Планирование установки дымохода и дымохода

Следующие ниже рекомендации являются общими.
руководство по компоновке и выбору компонентов дымохода
необходимо для вашей установки.Всегда читайте и следуйте инструкциям по установке.
перед установкой дымоходной системы. Следуйте местным строительным нормам и
ваш дымоход осмотрел.

Загрузите наше Руководство по установке дымоходных труб или постройте дымоходную трубу с помощью нашего автоматизированного конструктора дымоходных труб

Для начала

Определите (внутренний) диаметр дымохода.
Обычно это такой же размер, как и воротник дымохода на вашем приборе. (Видеть
Фигура 1).По возможности следуйте рекомендациям производителя. Никогда
используйте дымоход, диаметр которого меньше диаметра дымохода прибора.
это связано с. Дымоход неправильного размера приводит к плохой тяге
и чрезмерное образование креозота.

Этап планирования дымохода 1

Выберите тип установки, определив
куда будет выходить ваш дымоход. Установки могут отличаться. Определять
если установка осуществляется через крышу или через стену.У вас есть второй этаж или кафедральный потолок? A через стену
требует дополнительных компонентов (настенный наперсток, тройник с заглушкой, тройник и
Настенные ремни). Установите дымоходную трубу в интерьере конструкции.
как только возможно. Холодный наружный дымоход будет производить меньше тяги и
генерировать больше креозота. По возможности избегайте смещений, ограничивающих
естественная тяга. Прямая вертикальная установка более эффективна. Если
требуется смещение, чтобы избежать стропил или других препятствий, обратите внимание
что локти больше 30 градусов не разрешены в Соединенных Штатах,
и допускается не более двух смещений в одной установке.В
для каждого смещения требуется как минимум одна налокотник.

Этап 2 планирования дымохода

Определите количество длин дымоходных труб
требуется . Дымоход должен выступать не менее чем на 3 фута выше самого высокого
точке, где он проходит через крышу, и быть не менее чем на 2 фута выше, чем
любая часть здания в пределах 10 футов по горизонтали (Рис.
2).Заглушка-заглушка устанавливается выше этой точки. Если дымоходная труба
возвышается более чем на 5 футов над крышей, удлиненный кронштейн крыши должен быть
установлен для обеспечения устойчивости от ветра и снега. При расчете
Установленную длину дымохода необходимо вычесть для каждого стыка (см.
диаграмму ниже) и укажите требования к высоте, как описано. Это позволяет
для перекрытия плотно прилегающих стыков.

Загрузите наше Руководство по установке дымоходной трубы.

Минимальная высота дымохода на уровне моря прямого или
вертикальный дымоход находится на высоте от 10 футов до 15 футов над выпускным отверстием прибора. Выше
возвышения, или использование локтя или тройника потребует приблизительно
На 30–60% больше высоты для обеспечения достаточной тяги.

10 самых распространенных причин протечек в крышах

Китипонг Вонгджай / EyeEm / Getty Images

Неважно, большой у вас дом или маленький, меньше всего кто-то хочет протечки крыши.Изображение через: Prentiss Architects Давайте посмотрим правде в глаза: никто не хочет бегать за ведром для сбора капель каждый раз, когда идет дождь. Мало того, что необходимость следить за прогнозом погоды раздражает и непрактично, но и то, что одна маленькая капля символизирует более серьезную проблему с кровлей — и все мы знаем, что проблемы с кровлей требуют вложения времени и денег.

Стремясь сэкономить ваши инвестиции, мы составили список из 10 наиболее распространенных причин протекания крыш. Мы расскажем, как они выглядят, почему возникают и как их исправить.

Получите скидки на ремонт дома

У нас есть коды купонов Home Depot и скидки от тысяч других розничных продавцов.

Посмотреть предложения

Независимо от того, исполнилось ли вашей крыше два года или двадцать, держите этот список под рукой. Никогда не знаешь, когда это может означать разницу между быстрым ремонтом или капитальным ремонтом.

Джеймс Бри / Getty Images

1. У вас треснула переплет

Как это выглядит: Гидроизоляция — это тонкие металлические части, которые устанавливаются под черепицей и на стыках вашей крыши для создания водонепроницаемого барьера, который можно скрыть или обнажить.Если их обнажить, они будут выглядеть как длинные отрезки листового металла, а если их спрятать, то поверх них будет прорезиненное покрытие. Сломанный оклад с большими трещинами

Почему это происходит: Кровельщики часто используют смолу для герметизации гидроизоляции, которая со временем может подвергнуться коррозии. В случае, если ваша мигалка остается незащищенной, причиной ее трещины могут быть такие элементы, как ветер и дождь.

Как это исправить: (через «Семейного разнорабочего») : обнаружив источник утечки, подденьте гвозди, которыми закрепили старую обшивку.Уберите черепицу и удалите треснувший сегмент. Аккуратно положите новую планку на ее место, закрепите новую планку по той же схеме, что и ваш старый кусок, используя кровельные гвозди. Затем нанесите слой кровельного герметика на шляпки гвоздей. Регулярно проверяйте оклад вокруг дымохода и вентиляционных отверстий, чтобы убедиться, что трещины не пропускают влагу.

Роберт Кирк / Getty Images

2. Вы сломали черепицу

Как это выглядит: Посмотрите вверх! Это легко заметить.Поскольку черепица является внешним слоем крыши, вы сможете определить недостающую черепицу по разноцветным пятнам на крыше. Кроме того, вы можете обнаружить, что черепица сама засоряет ваш двор после сильного шторма.

Почему это происходит: Опять погода. Сильный ветер и проливные дожди.

Как это исправить: (Через этот старый дом) : Вставьте монтировку под ряд гвоздей, которые соединяют поврежденную черепицу с другой под ней.Поднимите, пока гвоздь не лопнет, а затем надавите на черепицу, снимая ноготь. Повторите то же самое для остальных ногтей. Вытащите поврежденную черепицу, замените ее новой и закрепите четырьмя новыми гвоздями.

Джеймс Бри / Getty Images

3. Ваши долины не запечатаны должным образом

Как это выглядит: Область, где сходятся две плоскости крыши. Поскольку эти участки крыши обычно имеют наклон, если впадины не герметизированы должным образом, дождевая вода может попасть внутрь, стекая по крыше.Вы можете обнаружить проблему, ища мокрые пятна, которые проходят по швам вашей крыши.

Почему это происходит: По целому ряду причин — возможно, уплотнение изначально не было выполнено должным образом, возможно, оно треснуло, когда на него наступили, или из-за дождя и льда оно могло со временем разрушиться.

Как это исправить: Это одна из тех вещей, которые должны выполняться профессионалом из-за ее сложности, и мы не рекомендуем пытаться это делать самостоятельно.Однако ваш кровельщик, скорее всего, решит проблему, установив новый барьер утечки вдоль долины и укладывая черепицу поверх.

памспикс / Getty Images

4. Сломана загрузка вентиляционного отверстия

Как это выглядит: Вентиляционные отверстия на крыше — это те штуки, которые выглядят как маленькие трубы, торчащие из верхней части крыши. Они используются для удаления лишней влаги изнутри дома. Утечки из этой области, вероятно, оставят соответствующие темные пятна (и затхлость).

Почему это происходит: Вентиляционные отверстия в крыше часто герметизируют путем размещения гидроизоляции вокруг отверстия и надевания плотного резинового чехла на место, где труба выступает из крыши.Со временем оклад может сломаться или крыша заглохнет.

Как это исправить: (Через: DIY Guy) : Используйте нож, чтобы удалить резину вокруг вентиляционного отверстия. Используйте монтировку, чтобы сломать пломбу на любой соединительной черепице. Проденьте новый резиновый чехол под черепицу, через вентиляционное отверстие и опустите на крышу. Затем закрепите новый чехол кровельными гвоздями с обеих сторон и заделайте их под черепицу, чтобы прикрепить их к новому окладу. Подумайте о покупке дополнительной черепицы, чтобы упростить замену сломанной.

SL-F / Getty Images

5. Возникла ледяная плотина

Как это выглядит: Ледяная плотина — это ледяная гряда, которая образуется на краю крыши и предотвращает стекание талого снега (воды). Общий вес самого льда может повредить крышу, а также воду, которая просто находится на поверхности крыши.

Почему это происходит: Тепло от вашего чердака (и остальной части вашего дома) выше нуля, из-за чего часть снегопада тает, несмотря на низкие температуры на улице.Затем вода будет течь между поверхностью крыши и снегом и снова замерзнет, ​​как только коснется внешнего края крыши.

Как это исправить: Купите грабли, которые выглядят как боковая лопата с длинной ручкой, и используйте их тоже, дотянувшись до крыши и убрав по крайней мере четыре нижних фута снега с края крыши. Если вы видите образование ледяной плотины, подумайте о том, чтобы обработать ее средством для плавления льда в соответствии с инструкциями производителя. С приближением зимы будьте готовы найти способ убрать снег с крыши.

Пасторскотт / Getty Images

6. Ваши мансардные окна установлены неправильно

Как это выглядит: Утечки от такого рода проблемы должно быть очень легко обнаружить. Если вы замечаете мокрые пятна или постоянно вынуждены ставить ведра для капель по бокам световых люков, вы нашли причину. Однако утечки и мокрые пятна в верхней части светового люка могут быть проблемой для мигания.

Почему это происходит: Есть две основные причины утечки этого типа.Неправильный замер и установка мансардных окон при установке или поврежденная изоляция по краям мансардных окон.

Как это исправить: Уберите весь мусор со светового люка и проверьте, нет ли трещин в самом окне. При необходимости заделайте трещины слоем прозрачного силикона по всей длине. Если причина не в этом, проверьте окружающие мигания и при необходимости замените. Хотя световые люки выглядят красиво, они могут пропускать дополнительную влагу, если не закрыты должным образом.

Тодд Ниманн / Getty Images

7.Ваши желоба забиты

Как это выглядит: Вы можете увидеть листья, торчащие из желоба, когда вы посмотрите на свою крышу. Но в противном случае вы должны заметить, что во время ливня из водосточной трубы не течет вода.

Почему это происходит: Желоба предназначены для отвода воды от крыши. Когда образуется засор, и они забиваются, это движение прекращается. Затем дождевая вода будет скапливаться в одной части крыши, и у нее будет больше возможностей просачиваться через трещины.

Как это исправить: Извините, на этот вопрос нет простого ответа. Поднимитесь по лестнице и войдите туда руками. Многие рекомендуют подкладывать большой брезент под место, где вы работаете. Таким образом, вы можете бросить мусор на ходу и упаковать его, чтобы потом легко утилизировать. Чистите желоба весной и осенью для максимального расхода воды.

8. У вас треснувший дымоход

Как это выглядит: Чаще всего вы можете поискать признаки износа на грязезащитной крышке или на зацементированной поверхности вокруг верхней части дымохода.Вы также должны искать любые отверстия в швах, где дымоход соединяется с крышей. Кроме того, будьте осторожны, чтобы не пропустить рыхлый оклад и черепицу в окрестностях.

Почему это происходит: Раствор по сути представляет собой густую смесь воды, песка и цемента. Он легко разрушается в суровых погодных условиях.

Как это исправить: В некоторых случаях все, что вам нужно сделать, это найти источник утечки и заменить недостающий раствор. Однако, поскольку материалы, используемые для ремонта дымохода, отличаются от материалов для ремонта стандартных кровель, рекомендуется нанять профессионала, который займется ремонтом.Если у камина есть перемычка, то хорошая ставка — трещина в колпаке дымохода.

Юнио Баро Гомес / EyeEm / Getty Images

9. На чердаке конденсат

Как это выглядит: Утечка, скорее всего, исходит из вашего чердака, если в помещении есть признаки роста плесени или грибка. Сильный затхлый запах, исходящий от чердака, также является ключом к попаданию воды внутрь.

Почему это происходит: Чердак, как самая верхняя часть вашего дома, находится между температурой внутри и снаружи.Когда они сталкиваются (вспомните жаркое лето и холодную зиму), образуется конденсат, а затем влага.

Как это исправить: Сначала обработайте любой рост плесени. Затем найдите время, чтобы изолировать чердак, чтобы предотвратить сильные колебания температуры. Убедитесь, что все вентиляционные отверстия на крыше открыты с внутренней стороны, и при необходимости установите большой вентилятор. Обратите особое внимание на вентиляцию вашего чердака, чтобы предотвратить утечку конденсата.

Зига Плахутар / Getty Images

10.Ты слишком много используешь

Как это выглядит: К сожалению, невозможно определить, является ли это причиной утечки. Тем не менее, все домовладельцы должны быть осторожны с тем, как часто они выходят на свои крыши.

Почему это происходит: Как видно из других причин в этом посте, многие кровельные материалы очень хрупкие. Вы можете случайно наступить на важный элемент или сломать и без того шаткую пломбу.

Как это исправить: По возможности старайтесь не ходить по крыше.Отпусти этот фрисби и купи новый. Наймите профессионального кровельщика для ремонта, так как он обучен тому, как избегать наиболее легко повреждаемых участков. Избавьтесь от хождения по крыше, вырастив зеленый оазис.

Независимо от того, есть ли у вас старая крыша, новая крыша или даже красивая зеленая крыша, износ неизбежен. Будут ливни, долгие зимы и сильные ветры. Но протекает крыша? Это отдельная история. При правильном уходе каждая крыша должна сохранять тепло и сухость вашей семьи на протяжении десятилетий.Работая по обслуживанию дома, обращайтесь к этому списку из 10 наиболее распространенных причин протечек на крыше. Вы будете рады, что своевременное обнаружение утечки сэкономит вам время и деньги.

У вас когда-нибудь была течь в крыше? Если да, то что вы сделали, чтобы это исправить? Если нет, есть ли у вас какие-нибудь советы по уходу за домом, которые помогут поддерживать крышу в хорошем состоянии? Делитесь с нами своими историями в комментариях.

Освоение инспекций крыши: проникновения в крышу, часть 2

Кентона Шепарда и Ника Громико, CMI®

Целью серии «Освоение проверки крыши» является научить домашних инспекторов, а также специалистов по страхованию и кровельным работам распознавать надлежащие и ненадлежащие условия во время проверки. крутые, жилые кровли.Эта серия охватывает каркас крыши, кровельные материалы, чердак и условия, влияющие на кровельные материалы и компоненты, включая ветер и град.

Осмотр дымохода: Часть 2

Осмотр внешнего вида дымохода аналогичен осмотру внешних стен дома. Вы будете искать и комментировать дефекты, общие для любого типа установленного материала.

Cricket

Если дымоход шире, чем 30 дюймов в направлении, параллельном коньку, в нем должен быть установлен сверчок на стороне подъема.

Сверчок — это небольшая крыша, предназначенная для предотвращения скопления стоков на восходящей стороне дымохода. Обрамление сверчка создаст пару небольших впадин, которые необходимо правильно осветить.

Если в дымоходе, в котором должен быть сверчок, отсутствует сверчок, укажите это в своем отчете и объясните, почему это хорошая идея.

На этом покрытии крикетной долины видны коррозия и скопившийся мусор.Когда вы видите это состояние — а это обычное явление — соскребите мусор и проверьте состояние мигания. Мусор будет удерживать влагу против высыхания, и коррозия в этих местах может распространяться быстрее.

Заглушка

Вы увидите заглушки дымохода, сделанные из листового металла, обычно оцинкованного, но иногда и из меди, оба из которых имеют длительный срок службы.

Также используется бетон, и он прочный.

Вероятно, наиболее распространенным материалом является строительный раствор, который не так прочен, но имеет тенденцию к растрескиванию и растрескиванию, особенно в холодном климате.

Отслаивание — это износ поверхности.

Иногда крышка отсутствует.

Особенно на кирпичных дымоходах — которые есть повсюду — каменщик, вероятно, был там на крыше, заканчивая дымоход, и у него была большая ванна, полная раствора. Возможно, он вылил раствор и очистил ванну, а затем смешал партию бетона только для крышки дымохода. Но большинство каменщиков просто используют раствор вместо дополнительной работы, поэтому вы увидите много крышек с трещинами.

Рекомендуем заделать трещины в растворе. В холодном климате влага замерзнет в трещинах, расширит их, и довольно скоро куски раствора будут падать с крыши. Если вы вообще заметили какие-либо трещины, порекомендуйте ежегодно осматривать и обслуживать колпак дымохода.

Дымоход

Дымоход — это внутренняя облицовка дымохода, обычно сделанная из плитки или металла, которая предотвращает повреждение конструкции дымохода или попадание горячих, токсичных и едких дымовых газов в жилое пространство.

Взгляд в дымоход. Вы должны увидеть неповрежденный дымоход.

Вы будете искать и сообщать о дефектах: трещины; дымоходы без футеровки; или дымоходы, не проложенные до самого верха.

Дымоходы без футеровки выглядят так.

Состояние кирпича и строительного раствора в долгосрочной перспективе ухудшится из-за выхлопных газов.

Камин, обслуживаемый этим дымоходом, был переоборудован из дровяной топки в газовую топку.Очевидно, необходимо было поднять окончание дымохода, чтобы удовлетворить требованиям производителя. Недорогое решение заключалось в том, чтобы сложить больше плиток дымохода, чтобы повысить точку прекращения. Это не лучший метод, но он дает вам хороший обзор плит дымохода. Это не качественная работа, но и не обязательно бракованная установка.

Вы также должны назвать дефектом любой мусор, который вы видите в дымоходе. Мусор может собираться на свисающих ветвях деревьев или в результате деятельности животных.

Искрогасители

Искрогасители не требуются IRC, но местные AHJ могут потребовать их.

Искрогасители служат двум целям:

Они предохраняют горящие угли от попадания в воздух и падения на горючие материалы, где они могут вызвать пожар, и…

… они не позволяют дикой природе, например енотам, попадать в дымоходы.

Вы увидите множество дизайнов. Он предназначен для поворота для улучшения тяги в дымоходе, а некоторые…

… просто уникальны.Это свечной вариант.

Если установлен искрогаситель, он должен соответствовать определенным требованиям:

• Чистая свободная площадь искрогасителя должна быть как минимум в четыре раза больше чистой свободной площади выходного отверстия дымохода. Отверстие «без сетки» — это размер отверстия после вычитания размеров любых препятствий.
• Отверстия не должны блокировать прохождение 3/8-дюймовой сферы или допускать прохождение 1/2-дюймовой сферы.
• Искрогаситель должен быть доступным для очистки и съемным, чтобы можно было очистить дымоход.

Дымоход чердака

Когда вы смотрите на дымоход, проходящий через чердак, внимательно посмотрите, чтобы убедиться, что нет отверстий для дымохода и нет других условий, которые могут возникнуть. проблема.

Здесь вам нужно отодвинуть изоляцию, чтобы увидеть, какая часть конструкции дома поддерживает столбы, поддерживающие этот дымоход; а затем вы порекомендуете исправление квалифицированному подрядчику.«Исправление» в данном случае будет означать удаление заброшенного дымохода до того, как он провалится через потолок и вызовет серьезную или смертельную травму.

10 советов по уходу за дровяным камином

Когда очень холодные зимние ветры дуют снаружи , ничто не сравнится с теплым треском и сиянием дров в камине внутри . Регулярное техническое обслуживание камина гарантирует, что он будет работать максимально безопасно и эффективно.

Дровяные камины при неправильной установке, эксплуатации или обслуживании являются потенциальными источниками пожаров в доме. Угольки, вырывающиеся из незащищенного огня, или возгорание дымохода из-за скопления креозота — это лишь две из опасностей, которых можно избежать при правильном использовании и уходе. Дровяные камины также могут негативно повлиять на качество воздуха в помещении. Согласно Burn Wise, программе Агентства по охране окружающей среды США, «Дым может хорошо пахнуть, но он вреден для вас.«Любой дым, выходящий из топки в комнату, означает, что камин не работает должным образом. Кроме того, поскольку огонь поглощает большой объем воздуха, когда он горит, можно создать отрицательное давление в доме, поскольку воздух извне втягивается в помещение, чтобы заменить воздух, потребляемый огнем. Если этот «подпиточный» воздух втягивается обратно через дымоходы газовых или мазутных печей и водонагревателей, он также может втягивать смертоносные дымовые газы, такие как угарный газ, обратно в дом. Это называется «обратным черчением» и является одной из причин, по которой все дома должны быть оборудованы исправными и исправными дымовыми сигнализаторами и сигнализаторами угарного газа.

Эшли Элдридж, ветеран трубочиста и директор по обучению в Американском институте безопасности дымоходов (CSIA), говорит: «Безопасность — лучшая причина, по которой профессиональный трубочист проверяет, чистит и проверяет любой камин, когда вы переезжаете в дом. . Хотя домовладельцы могут чистить и поддерживать собственные камины и дымоходы, маловероятно, что они обладают необходимыми знаниями или опытом, чтобы обнаружить все потенциальные проблемы во время осмотра.”

Найдите сертифицированного специалиста по дымоходам через CSIA.

Большинство дровяных каминов строятся из тяжелых каменных материалов на прочном фундаменте с каменными дымоходами. Некоторые из них построены на заводе и оснащены специальными трехслойными дымоходами из нержавеющей стали.

Один из распространенных типов каменной кладки называется камин «Рамфорд» в честь британского графа 18 века Рамфорда, который разработал этот дизайн.Камины Рамфорда намного лучше удаляли дым из камина и обогревали комнату, чем их предшественники. Дизайн выдержал испытание временем — камины в стиле Рамфорда даже превосходят некоторые более новые, современные конструкции.

Топка каменного камина построена из специального жаропрочного огнеупорного кирпича, а внутренняя часть дымохода облицована термостойкими квадратными глиняными трубами, называемыми «плиткой». Видимые части дымохода, очага и камина обычно изготавливаются из негорючих материалов, таких как кирпич, камень или плитка.Дымоход иногда закрывают металлической или каменной плитой, чтобы не допустить попадания дождя и снега, а также экраном, чтобы птицы и животные не попадали в дымоход. Элдридж говорит, что экраны служат и для другого применения: «Экран также действует как искрогаситель, содержащий любые угли, которые попадают в дымоход вверх».

Небольшая чугунная дверца, называемая заслонкой, устанавливается прямо над огнем, ведущая к дымоходу, и приводится в действие с помощью прикрепленной ручки.Он закрывается, когда камин не используется, и открывается, когда горит огонь. Его также можно использовать для контроля количества воздуха, проходящего через топку для подпитки огня, что помогает регулировать интенсивность горения огня. Камины обычно имеют сетку или решетку, которая предотвращает попадание углей в комнату во время пожара. Иногда в каминах есть стеклянные двери, которые следует оставить открытыми, когда огонь горит, но которые можно закрыть, когда огонь уменьшится до углей или когда огонь не горит, чтобы уменьшить нежелательный поток воздуха в дымоход.

Многие камины также будут иметь приподнятую решетку для огня, которая приподнимает огонь, чтобы обеспечить лучший поток воздуха и горение, и дверь для золоотвала в полу топки, оба из чугуна. Золоотвал позволяет сметать холодный пепел в камеру под топкой, обычно в закрытую камеру в основании камина в подвале. Там к золе можно получить доступ через другую небольшую, плотно закрывающуюся металлическую дверцу, откуда его можно убрать, не пачкая готовую жилую зону.

Хотя каменная топка является наиболее распространенным типом, некоторые камины оснащены специальными металлическими вставками для более эффективного и чистого сжигания дров. Часто вставки включают в себя вентиляторы, которые циркулируют воздух из жилого помещения вокруг герметичной топки, делая огонь более эффективным обогревателем жилых помещений. Это делает работу дровяного камина больше похожей на дровяную печь.

Перед розжигом огня заслонку открывают для выхода дыма и продуктов сгорания.Как только огонь горит, очень горячие дымовые газы начинают подниматься вверх по дымоходу за счет конвекции. В то же время огонь втягивает воздух из дома для горения. По мере стабилизации пламени горячие, смертоносные дымовые газы продолжают вытягиваться вверх и выходить из верхней части дымохода, в то же время втягивая свежий воздух для горения.

Когда огонь затухает и зола полностью остывает, заслонку закрывают, чтобы избежать нежелательной потери тепла из дома.Затем золу можно убрать из топки или доставить на золоотвал через дверцу в полу каменного камина.

Элдридж из

CSIA говорит: «Вообще говоря, открытый камин не является эффективным обогревателем из-за того, что дымоход забирает не только горячие дымовые газы из дома, но и кондиционированный воздух из дома». Большая часть свежего воздуха — это холодный воздух, всасываемый через щели и щели в доме, из-за чего в доме кажется холодным и сквозняком.Установка трубы между наружным помещением и камином для прямого впуска подпиточного воздуха позволяет избежать как дискомфорта, связанного с проникновением воздуха через трещины и щели, так и потенциальной опасности обратного вытягивания из-за недостатка воздуха для горения.

Камины можно сделать несколько безопаснее и эффективнее, установив стеклянные двери. Это добавляет уровень защиты, а также более тщательно контролирует поток воздуха к огню. Однако даже камин со стеклянными дверцами имеет довольно низкую эффективность обогрева.Установка высокоэффективной металлической каминной топки, одобренной EPA, делает камин более похожим на дровяную печь. Таким образом, камин можно превратить в более чистый и эффективный источник тепла, чем традиционный камин, и сэкономить деньги домовладельца на счетах за отопление.

Удалите золу из топки либо через золоотвал, либо прямо из топки, когда огонь полностью погас и зола остыла. Пепелом можно посыпать клумбы как хороший источник питательных веществ для растений.

Чистка дымохода и ежегодный осмотр — самая важная часть ухода за камином и дымоходом. Со временем дымоход может покрыться сажей и креозотом, которые являются побочными продуктами пожара, которые не гаснут эффективно. Как только покрытие нарастает, оно потенциально может загореться в результате так называемого опасного «пожара в дымоходе». Элдридж объясняет, почему пожар в дымоходе может быть таким разрушительным: «Хотя топка построена из огнеупорного кирпича и предназначена для прямого контакта с огнем, все, что находится над заслонкой, спроектировано так, чтобы выдерживать только горячий дым и газы от огня, а не сам огонь, поэтому пожар в дымоходе может вызвать серьезные повреждения.«Дымоход следует прочистить, когда накопление креозота составляет 1/8 дюйма или более и в конце сезона. Подметание следует проводить до лета, поскольку влажность воздуха может смешиваться с креозотом с образованием кислот, которые могут повредить кладку и вызвать резкий запах.

После прочистки дымохода на очаг и в комнату кладут тряпку. Надевается респиратор, чтобы защитить уборщиков от вдыхания сажи и креозотовой пыли, которые могут нанести вред их здоровью.Затем металлические или пластиковые щетки для дымохода и инструменты, наряду с вакуумной системой, счищают сажу и креозот с внутренних стенок дымохода и выступа заслонки. Заглушку дымохода также осматривают и очищают от креозота. Иногда можно использовать химический очиститель.

В то же время дымоход и камин чистятся, они осматриваются, чтобы убедиться в отсутствии серьезных трещин в топке, дымоходе или облицовке, отсутствии незакрепленных или отсутствующих кирпичей или раствора, что заслонка установлена ​​и работает правильно, что крышка дымохода в хорошем состоянии и дымоход прочен.

Не течет ли вытяжной вентилятор в ванной во время дождя? (Что делать)

Не протекает ли вытяжной вентилятор в ванной, когда на улице идет дождь?

Вы в нужном месте.

В этом специальном руководстве от Home Inspector Secrets мы рассмотрим причину капания воды из вытяжного вентилятора в ванной и что с этим делать. Вы узнаете …

• почему вентилятор в ванной протекает во время дождя
• как починить вентилятор в ванной, из которого капает вода
• почему вы должны проверять наличие плесени
• как проверить чердак, чтобы узнать, что происходит на
• наиболее распространенные проблемы с вентиляционной крышкой ванны, из-за которых капает вода

Почему вытяжной вентилятор в ванной протекает во время дождя?

Самая распространенная причина протечки вытяжного вентилятора в ванной во время дождя заключается в том, что выпускной шланг ванны находится на вертикальном склоне и выходит на крышу.

Это хорошо (и требуется по кодексу), что он выходит наружу, но недостатком является то, что если он не установлен должным образом или если крышка неисправна, дождь может просочиться через вентиляционное отверстие в ванной комнате.

Кроме того, при чистке вентиляционного отверстия в ванной наиболее трудно справиться с выходом на крышу.

На картинке появляется фраза «вне поля зрения, из головы». Поскольку потолочный вытяжной вентилятор для ванной оканчивается на крыше, за ним может быть очень трудно пристально следить.

Ремонт протекающего вентилятора в ванной может оказаться немного сложным, и это не всегда делается своими руками. Вот почему я создал свой собственный инструмент поиска подрядчиков, который предоставит вам бесплатные предложения от проверенных подрядчиков, прошедших предварительную проверку.

Читайте также: Как смазать вытяжной вентилятор в ванной?

У вас может возникнуть соблазн просто выпустить вентиляционное отверстие в ванной внутрь, но это еще хуже.

Влага, извергнутая на чердак из полости стены, может привести к росту плесени, повреждению древесины и привлечению термитов.

A Неисправная крышка вентиляционного отверстия на крыше

Если из вентилятора для ванной комнаты капает вода во время дождя, это означает, что мигание или какая-то часть вентиляционной крышки пропускает воду. Также может быть, что заслонка (заслонка) ослаблена или отсутствует — и пропускает воду.

Короче, вам нужно будет затащить кого-нибудь на крышу, чтобы это починить.

Лучшая крышка вентиляционного отверстия от Builder

Когда идет дождь, вода проходит через крышку, и вода течет по вентиляционному шлангу, а затем выходит из вентилятора в ванной на пол.

Помимо крыши, также возможно (хотя маловероятно), что вентиляционное отверстие вашей ванной комнаты выходит на внешнюю вертикальную стену, и у него может быть достаточно уклона, чтобы вода все еще капала через вентиляционный шланг в вашу ванную комнату.

Мне очень нравится Builder’s Best Roof Vent Cap , потому что он имеет порошковое покрытие, а сталь оцинкована. В этом кровельном покрытии также используются заклепки (без уплотнения), и в нем даже есть предварительно просверленные отверстия для облегчения установки на крышу.

Как отремонтировать вентиляционную крышку в ванной, если течет вода?

Когда вы осматриваете внешнюю вентиляционную крышку ванной, вы должны искать любые микротрещины, через которые проходит вода.Внимательно посмотрите по краям вентиляционной крышки.

Также важно убедиться, что битумная черепица не повреждена вокруг вентиляционного колпака. Кровельная черепица должна быть поверх верхней части вентиляционного фланца ванной комнаты.

Также неплохо проверить гвозди или винты в месте установки вентиляционной крышки ванны в кровельную обшивку. Вода может попасть через шляпки гвоздей в вентиляционное отверстие в ванной.

Когда вы находитесь на крыше, также важно убедиться, что створка работает правильно.Если вентиляционная заслонка застряла или отсутствует, во время сильного дождя вода может легко попасть в вентиляционную крышку, спуститься по шлангу и капать в вашу ванную комнату.

Ремонт протекающего вентилятора в ванной может оказаться немного сложным, и это не всегда делается своими руками. Вот почему я создал свой собственный инструмент поиска подрядчиков, который предоставит вам бесплатные предложения от проверенных подрядчиков, прошедших предварительную проверку.

Читайте также: Какие самые лучшие Ultra Тихие Вытяжные вентиляторы для ванной комнаты?

Следует ли мне проверить, нет ли повреждений, вызванных водой из вытяжного вентилятора в ванной?

Также неплохо зайти на чердак, потолок или стену (в зависимости от того, куда выходит вентилятор в ванной комнате) и поискать возможные повреждения водой.

Если вентиляция в ванной выходит на крышу — по данным Министерства энергетики США — есть ряд признаков проникновения воды через крышу и на чердак, например, деформированная обшивка, плесень и влажная изоляция. Возможно, вам даже придется заменить часть обшивки крыши, если течь воды продолжается уже некоторое время.

Когда вы осматриваете участок на предмет повреждений, нанесенных водой, вам нужно будет внимательно изучить любые признаки плесени или грибка.

Чердак или полость потолка — это темное место, где любит расти плесень, поэтому, когда вы добавляете воду от сильного дождя, у вас может появиться плесень на нижней стороне обшивки крыши или на обратной стороне гипсокартона.При попадании в воздух споры плесени могут распространяться по всему дому.

Я настоятельно рекомендую пойти на чердак и внимательно осмотреть окончание вентиляционного шланга с помощью мощного фонарика.

Читайте также: Каковы лучшие вытяжные вентиляторы для ванной комнаты с датчиками влажности?

Стоит ли устанавливать новую крышку вентиляционного отверстия на крыше?

Если на крышке вентиляции крыши есть трещины, заслонка не работает или неисправна, возможно, будет разумнее просто заменить всю крышку на новую.

Вентиляционные крышки для ванных комнат не предназначены для вечной эксплуатации, и их довольно дешево заменить.

Конечно, если вы нанимаете квалифицированного подрядчика для замены вентиляционной крышки, вам придется заплатить за рабочую силу — вероятно, в диапазоне от 100 до 250 долларов только за рабочую силу, в зависимости от вашего рынка и деталей работы.

Простая замена крышки обойдется дешевле, чем замена всего шланга.

Следует ли мне проверять потолок на наличие повреждений?

Если вытяжной вентилятор в ванной с утечкой работал в течение некоторого времени, может быть хорошей идеей снять настоящий вытяжной вентилятор в ванной и проверить полость потолка на предмет повреждений.

Может быть повреждена изоляция, поврежден гипсокартон, поврежден деревянный каркас и может появиться плесень.

Чтобы снять вытяжной вентилятор для ванной комнаты, сначала нужно снять пластиковую крышку, потянув ее вниз и сжав металлические зажимы.

Перед тем, как открутить и вытащить вытяжной вентилятор для ванной, вы захотите отключить устройство (иногда за крышкой есть настоящая вилка) или выключите электричество в блоке выключателя.

Пожалуйста, не допускайте удара током!

Читайте также: Как вывести вентилятор из ванной на чердак?

Отключив питание, просто открутите все винты, удерживающие вентилятор в ванной на потолке.Когда вентилятор в ванной снят, вы можете осмотреть полость потолка с помощью фонарика, чтобы найти какие-либо повреждения или проблемы с плесенью.

Также важно смазывать вытяжной вентилятор в ванной один раз в год, и сейчас самое подходящее время для этого, так как его сняли. Ознакомьтесь с нашим руководством по смазке вентилятора для ванной здесь.

Конечно, если вентилятор для ванной находится на верхнем уровне вашего дома, может быть проще просто пройти на чердак, чтобы провести осмотр. Только будьте осторожны, чтобы не сжать (не испортить) изоляцию, и убедитесь, что вы ступаете осторожно и не проходите сквозь гипсокартонный потолок.Будь осторожен!

Читайте также: Как заменить вытяжной вентилятор в ванной без доступа на чердак?

Что можно сказать о протекающем вытяжном вентиляторе в ванной во время ливня?

Очень плохая ситуация, когда из вентилятора в ванной во время шторма капает вода. Вытяжной вентилятор для ванной должен удалять влагу из вашей ванной комнаты, а не быть источником воды!

К счастью, для этого обычно есть очень простая причина: внешняя крышка вентиляционного отверстия просто сломана или не закрыта должным образом.
