Коаксиальный дымоход для двухконтурного газового котла

Содержание


Тем, кому интересно, что это такое – коаксиальный дымоход для газового котла, пригодится материал этой статьи о самостоятельном монтаже и устройстве такой конструкции. Современный выбор на рынке отопительных приборов от различных производителей поражает своим разнообразием, все больше пользователей выбирают водогрейные устройства всевозможной конструкции для автономных систем теплоснабжения.


Отличие от обычных труб: что нового


Прежде всего, он выделяется большей эффективностью и безопасностью. Предназначен для отвода горячих дымовых газов, содержащих вредные вещества, образующиеся в процессе горения. Его усовершенствованная конструкция подходит для моделей с закрытой камерой сгорания.


Стоимость гораздо выше, чем простого стального изделия, но эксплуатационные качества полностью оправдывают такие вложения. Намного проще купить его, чем сделать самостоятельно, хотя возможен и этот способ. Принципиальное отличие такого газоотвода от обычного состоит в том, что чистый воздух заходит в него с улицы, а не забирается изнутри котельной.


Конструкция и принцип работы


Само название в переводе означает «двойной канал». Имеются в виду две трубы различных по диаметру, при этом одна вставляется во внутрь второй. По своей сути, устройство коаксиального дымохода для газового котла – комплект из пары труб, вложенных одна во вторую – узкая внутри широкой. Чтобы их центральные оси совпали между собой, их поверхности соединяются перемычками, удерживающими в нужном положении.


Внутренний контур диаметром от 60 мм предназначен для отвода продуктов сгорания. Через внешний, диаметром от 100 мм, осуществляется подвод воздуха, называемый «впуском». Поступление кислорода нужно для максимального сжигания топлива, что значительно увеличивает КПД котла и снижает вредность выбросов в атмосферу.

Как работает конструкция


Воздушные массы с улицы попадают внутрь по трубе большего диаметра. Проходя по внешнему каналу, они поглощают тепло от внутренней, служащей для отвода отработанных газов. Движение воздуха различного качества и температуры происходит в разные стороны. В топочную камеру он попадает уже горячим, не тратится дополнительная энергия на его нагревание, что существенно увеличивает КПД. Вместе с этим уменьшается расход газа в единицу времени, это делает отопительное оборудование гораздо более экономичным.



Нагреваясь от внутренней части, воздух наружного канала одновременно охлаждает ее, предотвращая перегревание. Такая особенность, во-первых, обеспечивает долгий срок службы, а во-вторых, делает возможным его установку даже в деревянном доме без какой-либо дополнительной защиты: в исправном состоянии он совершенно не пожароопасен. Но все же его часто дополнительно теплоизолируют базальтовым утеплителем, так как это значительно улучшает тягу и КПД.

Что входит в стандартную комплектацию


Основная составляющая, – это коаксиальная труба, которая проходит от теплогенератора и выходит на улицу. Она состоит из трех деталей:

  • адаптер;
  • отвод на 90°, 30° и 45°;
  • сама труба.


Если житель многоквартирного дома хочет иметь газовый котел с закрытой камерой сгорания, реализация этой идеи будет возможна только в случае наличия поквартирного отопления, и тогда труба будет входить в шахту.




Ориентировочный комплект выглядит следующим образом:

  • коаксиальная труба 1,0 м и компенсатор 0,5 м;
  • «колено» – угловой переходник, 45° либо 90°, для соединения;
  • тройник для подключения;
  • переходная муфта;
  • регулятор тяги;
  • узел для профилактической очистки устройства;
  • конденсатоотвод;
  • защитный экран наружной части;
  • закрепляющие хомуты;
  • опорная площадка;
  • конус;
  • фланец для крепления к стене дома;
  • кольцевые прокладки для придания герметичности и плотности в местах соединений.


Ассортимент и цены деталей магазина Феррум можно уточнить в прайслисте на сайте.

Коаксиальный дымоход для газового котла: материалы для изготовления


На рынке отопительных приборов представлены различные варианты.

Пластик


Трубы из полимерного материала с высокой термоустойчивостью выдерживают нагревание до 205°C, подходят для устройств конденсационного типа. К их плюсам относят легкость установки, небольшой вес, а также доступную цену. Однако стоимость себя оправдывает: подобные изделия недолговечны, их приходится часто менять, к тому же они не годятся для других видов газовых котлов, так как имеют ограничения на подключение к ним.



Срок их службы составляет не более 5 лет. Пластиковые детали возможно использовать только для отвода газов в низкотемпературном режиме: максимальную температуру превышать запрещается, так как это приведет к неисправности устройства.

Нержавеющая сталь


Стальные детали гораздо более востребованы в суровых российских климатических условиях, особенно в северных регионах, где отопление приходится использовать большую часть года. Например, дымоходы серии Craft LAS выполнены из аустенитной нержавеющей стали AISI 316. Это позволяет использовать их с конденсационными котлами, имеющими низкие температуры продуктов горения.



Топливо в таких теплогенераторах насыщенно водородом и, как следствие, характеризуется высокими значениями температуры точки росы. В данных условиях высока опасность образования конденсата и агрессивной кислотной среды. Такая сталь пригодна для эксплуатации в широком температурном диапазоне и стойкая к большому количеству концентрированных кислот, поэтому идеально подходит для обслуживания систем поквартирного отопления.


Нержавеющая сталь устойчива к воздействию агрессивных веществ, ее термостойкость гораздо выше, чем самого прочного пластика – до 550°C. Изделия из «нержавейки» подразделяются на 2 вида:

  • Неутепленные (двухконтурные) – имеют более примитивную конструкцию, внутренняя часть обладает кислотоустойчивостью. Она долговечна и может быть использована для жилых и промышленных помещений. К ограничениям относится ее обязательная термоизоляция, для уменьшения выхода конденсата в холодный период.
  • Утепленные (трехконтурные: сэндвич-двухконтурная труба) – подходят для размещения на улице или в не утепленной шахте. Наиболее часто применяются для вертикального отвода дыма в многоэтажных домах сразу от нескольких котлов. Имеет возможность подключения к устройству как с естественной, так и с принудительной системой отвода дымовых газов. Такая конструкция обладает лучшими аэродинамическими характеристиками и долгим сроком эксплуатации – до 30 лет. К минусам относят необходимость предварительного сложного расчета, который приходится заказывать в проектной организации. Это обязательное требование, так как дымоход с вертикальным отводом и наружным воздухозабором монтируют на этапе строительства здания, а значит, он должен быть заложен в проект.

Наша продукция

Достоинства и недостатки использования


Рассмотрим положительные и отрицательные характеристики.



Плюсы:

  • Затягивание воздушных масс снаружи, что позволяет сохранить неизменным состав воздуха в котельной. Нет ни постороннего запаха в помещении, ни гари. Это значительно снижает требования к вентиляции и площади, а значит, уменьшает расходы. Котел с закрытой топкой разрешается устанавливать даже в непроветриваемых помещениях, ведь он потребляет кислорода немногим больше, чем обычная газовая горелка.
  • Экономичность использования топлива и более высокий КПД оборудования.
  • Экологичность: так как сырье полностью сгорает, в атмосферу выделяется с дымом меньше загрязняющих веществ.
  • Быстрый монтаж и введение в эксплуатацию.
  • Возможность совмещения с любым отопительным прибором, а также использования для многоквартирных жилых зданий с высотой в несколько этажей.
  • Если монтаж произведен правильно, это позволяет значительно увеличить тягу.


Недостатки системы:

  • Образование конденсата, содержащего токсичные вещества и требующего особых условий хранения и утилизации.
  • Второй недостаток вытекает из первого: это необходимость согласования установки с Санэпиднадзором и получение разрешения, а также штраф в случае неправильной утилизации ядовитых отходов.
  • Довольно высокая цена. Пластиковые детали более доступны, но и служить они будут недолго. В целях экономии некоторые пользователи пытаются изготавливать трубу из подручных средств. Однако это небезопасно, так как может привести к поломке и последующему тяжелому или даже смертельному отравлению ядовитыми газами. Так что в этом случае бережливость неуместна.
  • Ограничен по конструкции отопительных приборов, так как подходит только для газовых с закрытой топкой.
  • Без утепления при температуре ниже -10° наружный выход может покрываться наледью, а изоляция требует дополнительных расходов и работ.

Как и где правильно установить коаксиальный дымоход газового котла


Газоотвод такого типа устанавливают на конденсационных и турбированных отопительных приборах с закрытой топочной камерой или на конвекторе. Подача воздуха бывает естественной либо с механическим побуждением, для чего обычно используют приточный вентилятор. Такой способ газообмена подходит для любой автономной системы отопления с одним или двумя контурами.



Подобная система представляет собой две отдельно стоящие трубы, диаметром от 80 мм. Одна из них предназначена для подвода воздуха в камеру сгорания, вторая – для отвода дымовых газов. В конструктивном плане различий между деталями на «впуск» и «выпуск» не существует.

Монтаж


Процесс должен производиться профессионалами в соответствии с правилами пожарной безопасности в РФ и нормами проектирования, а по завершении необходима эксплуатационная проверка всей системы.


  • Монтаж осуществляется от теплогенерирующего аппарата вверх к устью.
  • Канал дымохода должен быть прикреплен к несущей конструкции здания при помощи кронштейнов или хомутов для избежания вибрации и шумов.
  • Отдельные элементы должны соединяться друг с другом по раструбной системе.
  • Герметичность канала по завершении монтажа необходимо проверить под рабочим давлением.
  • В случае, если ось дымохода располагается в горизонтальной плоскости, канал прокладывается с уклоном 0,5 — 1,5% по направлению от котла.
  • Перед началом эксплуатации необходимо проверить проходимость трубок для сбора конденсата и температуру на поверхности дымохода. При необходимости его теплоизолировать.
  • Рекомендуется сборка элементов на силиконовый герметик стойкий к кислотам и температурам до 200°С.


Установочный набор снабжается руководством по сборке, так что с этим можно справиться самостоятельно. Наиболее важный момент – это подбор места выхода. В небольшом частном доме можно определить его самостоятельно, а в многоквартирном потребуется проектирование, причем еще на этапе строительства здания. В случае, если положение горизонтальное, он не может быть направлен на соседские окна, если расстояние между постройками составляет менее 50 м. Важна также высота от корпуса устройства до наружного выхода.


Напольный тип оборудования по нормативам требует метровой высоты, для настенного этот показатель вдвое меньше. Длина коаксиальной трубы для установки дымохода к двухконтурному газовому котлу по нормам может достигать 5 м в горизонтальном положении, со всеми поворотами и углами. Стыки уплотняют специальными муфтами: силиконовый уплотнитель или герметик не подходят для этой задачи. Рекомендуется сборка элементов дымохода на силиконовую смесь стойкую к кислотам и температурам до 200°С.


А также необходимо утепление для предотвращения образования наледи.



В пеноблочном здании газоотвод монтируется внутри стены. Кирпичные постройки позволяют установить его снаружи. При устройстве вывода учитываются как характеристики ограждающих конструкций здания, так и нормативы СНиП.

Установка включает несколько последовательных этапов:

  • Место выхода может быть загерметизировано монтажной пеной, а затем украшено специальными декоративными решетками для эстетичного внешнего вида. Их сажают на клей или крепят жидкими гвоздями, а внутри укрывают оборудование гипсокартонным коробом.
  • Присоединение выполняется при помощи адаптера, и дальнейшего подключения к нему тройника с конденсатоприемником. Диаметр патрубка у котла и дымохода должны обязательно совпадать. Эта деталь размещается сверху или сбоку на корпусе, первый вариант значительно легче монтируется.
  • Удлинение трубы. Один конец вставляется в другой, затем они закрепляются обжимными хомутами. Для углов применяют муфты на 45° и 90°, которые также входят в комплектацию поставляемого оборудования. Всего конструкция должна включать не более 3-х колен и иметь общую длину до 3-х метров. Жесткая фиксация хомутами очень важна, так как она обеспечивает хорошую тягу.

Установка коаксиального дымохода для газового котла: инструкция, требования и нормативы


Процесс производится по правилам и нормам СНиП, под номером 2.04.08-87 и 2.04.05-91. Все проектные расчеты и монтаж выполняются с соблюдением существующих норм, в ином случае не будет согласования проекта Газовой службой и в получении разрешения на использование устройства может быть отказано.


Требования к монтажу

  • В многоэтажных домах обязательно соблюдается условие расположения в удалении от дверных проемов и окон, находящихся с ней на одной высоте: минимально 0,5 м, а для проема, располагающегося непосредственно сверху – 1 м и больше. Вопреки распространенному мнению, опасность отравления вредными продуктами сгорания совершенно отсутствует. Дым быстро рассеивается в атмосфере, при правильной установке не влияет на жителей квартир на верхних этажах здания. Однако, при нарушениях монтажа на стеклах окон, находящихся по соседству, может выпадать конденсат, насыщенный вредными веществами.
  • Соблюдение правил противопожарной безопасности: в деревянном здании необходимо прокладывать негорючие материалы (в идеале – теплоизолирующе на основе базальтового волокна) в зазоре дымоходом и стенкой.
  • Если труба прокладывается горизонтальным способом через смежное нежилое помещение, то ее длина не должна превышать 3-5 м.
  • При установке оголовка дымохода на фасаде здания его расположение не должно быть меньше 2 м над уровнем грунта.
  • Диаметр выходного отверстия в кирпичной стене стоит делать больше сечения патрубка дымохода на 1 см, а в сооружении из дерева – на 5 см.
  • Зазор между трубой и деревянной стеной должен быть от 5 см.
  • Запрещается вывод отработанных дымовых газов от конденсационного котла в обыкновенную трубу.
  • Минимальное расстояние до окон и дверей соседнего жилья по нормам допускается 1,5 м (если выход дыма не направлен на них).
  • В многоквартирных жилых домах запрещено выводить в одну систему газоотвода дымовые газы от оборудования с естественной вытяжкой и с механическим побуждением.
  • Должен соблюдаться отступ от стены, минимум 30 см.

Проблема неправильного уклона


Рекомендуется угол наклона дымохода не более 2-3° в сторону отопительного прибора. При другом варианте создаются условия для возможного стекания конденсата на землю придомового участка, что делать категорически запрещено, так как он насыщен отравляющими веществами.



Также при неправильном расчете зимой на оголовке образуется иней, а то и сосульки, которые приводят к повреждению детали, если льда накопилось слишком много и отключению газового котла. Причина этого явления в том, что внешняя часть устройства слабо нагревается и не может быстро растопить наледь. Поэтому на трубе, имеющей уклон к земле, в зимнее время могут образовываться большие сосульки.


Долго шли споры о том, действительно ли количество образования конденсата обратно пропорционально диаметру выходного отверстия. Но проблема была решена созданием специальной детали устройства – конденсатоприемника. Вместе с трехпроцентным уклоном он полностью устраняет проблему вытекания капель образующейся жидкости.

Выбор типа установки


У коаксиального дымохода может быть горизонтально либо вертикально расположенный отвод. У обоих вариантов есть свои существенные преимущества и недостатки.


Горизонтальный легче устанавливать, он требует меньшего количества деталей, зато вертикальный позволяет вывести наружную часть привычным образом – на крышу, и не проделывать отверстие в стене. Вертикальный чаще устанавливают в многоквартирных зданиях высотой более одного этажа, когда требуется выведение продуктов сгорания сразу от нескольких отопительных приборов.



В частных домах чаще используют горизонтальные, отводя отработанные газы на придомовую территорию с задней части здания, где они рассеиваются в воздухе. У этого способа есть ограничение: по санитарным нормам, в радиусе 50 м не должно находиться жилье.

Вентиляция


По правилам, такие системы можно устанавливать даже в полностью закрытых помещениях. Но возникает необходимость поддерживать циркуляцию воздуха в комнате, для регуляции влажности, при повышении которой увеличивается риск коррозионных процессов.



Коррозия со временем приводит к деструктивным изменениям корпуса оборудования, и в итоге, к выходу его из строя и остановке. В этом случае в помещение все же может попадать некоторое количество ядовитых газов. Во избежание отравления ими рекомендуется регулярное проветривание и хорошая вытяжная система вентиляции с механическим побуждением. Отлично подойдут для этих целей, например, канальные центробежные вентиляторы, бытовые и промышленные.


Кондиционирование воздуха в помещениях с котельной не требуется. В маленькой комнате достаточно будет простого, но регулярного проветривания через окно или дверь.

Требования и монтаж коаксиального дымохода

Чтобы поддерживать процесс горения, как известно, требуется  кислород, поступающий вместе с притоком свежего воздуха. А для бесперебойной работы отопительной системы в доме при сгорании любого вида топлива образуется дым и газообразные вещества, которые с помощью дымохода выводятся наружу. Универсальный коаксиальный дымоход способен совместить обе эти функции, и при этом снижаются расходы на изоляционные материалы.

Оглавление:

  1. Особенности конструкции коаксиального дымохода
  2. Схема работы и основные достоинства коаксиального дымохода
  3. Подготовка и сборка дымохода
  4. Место расположения отверстия для коаксиальной трубы
  5. Возможные ошибки

Особенности конструкции коаксиального дымохода

В закрытом помещении полноценный процесс горения не может поддерживаться бесконечно, поскольку весь кислород, содержащийся там, постепенно выгорает. Из-за этого топливо сгорает не полностью, и пламя теряет свою силу, образуется угарный газ, и дышать в комнате становится все труднее. Это очень опасно для здоровья и для жизни жильцов дома, поэтому обязателен  приток свежего воздуха.

Если не ясно, как быстро расходуется кислород, стоит вспомнить школьные опыты. Например, если поставить горящую свечу в открытую банку, а рядом такую же в банку, закрытую герметично, то она быстро потухнет. Или если 2 одинаковых больших паука посадить в 2 банки, и первую закрыть 2-мя слоями марли, а вторую закатать как консервацию. Через сутки второе членистоногое  найдут мертвым из-за отсутствия кислорода, в то время как второй будет чувствовать себя превосходно, только немного проголодается. Эти опыты наглядно показывают, как важен приток свежего воздуха в помещения, где требуется кислород.

Для поддержания процесса горения кислород нужен точно так же, как и для дыхания живых существ. Пожарные на работе сталкиваются с тем, что в закрытом помещении пожар почти угасает, пока не откроют двери или выбьют окно. Далее с притоком свежего воздуха происходит процесс быстрого возгорания, сопоставимый со взрывом. Об этом стоит помнить тем, кто имеет дело с огнем.

Во время работы любого отопительного оборудования важно обеспечить регулярный приток свежего воздуха, но не порционно, и не так, чтобы  охлаждать нагреваемое помещение. Для этих целей специалисты рекомендуют использовать последнюю разработку технологов – коаксиальный дымоход, фото:

Устройство дымохода такого типа подобно обычным, но есть свои отличия и на этапе монтажа, и при покупке. Нужны предварительные расчеты, где учитываются:

  • вид топлива;
  • мощность котла;
  • степень герметичности помещения;
  • усредненный показатель температуры воздуха снаружи;
  • утепления стен;
  • показатель суммарной мощности отопительного оборудования, особенно у универсальных котлов.

Конструкция продуманного дымохода совмещает:

  • выход горячего дыма по внутренней трубе;
  • забор свежего воздуха для горения в котле – по внешней.

Как уже понятно, коаксиальный дымоход представляет собой двойную трубу, где труба меньшего диаметра расположена внутри более широкой трубы. Между ними образуется достаточный просвет, чтобы поток воздуха свободно проходил между ними. Для наглядности предлагается коаксиальный дымоход.

Эффективность работы зависит от промежутка труб для коаксиального дымохода, чтобы равный просвет сохранялся по всей длине и ширине, включая поворотные части и колена (изгибы). Если сделать поперечный разрез, то будет видно, что внутри есть два концентрических круга, свидетельствующая о размещении 2-х цилиндров – труб разного диаметра. В этой конструкции:

  • внешняя труба втягивает воздух в котел извне;
  • внутренняя, более узкая труба – основная часть дымохода для отведения дыма и газообразных веществ, выделяемых при сожжении топлива.

Предложенная схема дымохода предполагает 2 совмещённых трубы, то есть одна в другой, но при этом они меду собой не связаны. А чистый воздух, всасываемый с улицы, оставляется  помещение без подкачки, то есть автоматически, за счет разницы температур. При этом нет недостатка в кислороде в самом помещении, поскольку он не забирается для поддержания процесса горения.

Движение холодного воздуха и нагретого дыма в этой трубе происходит на основе принципа «противотока». Ведь если разогретый воздух поднимается и выходит наружу, то на его место должен прийти более холодный, насыщенный кислородом.

Внимание: Как и всякого другого дымохода, у него должно быть важное дополнение –  возможность очистки и емкость для конденсата.

Схема работы и основные достоинства коаксиального дымохода

Коаксиальные дымоходы используются в работе:

  • газовых котлов;
  • котлов на мазуте и другом жидком топливе;
  • твердотопливных котлов;
  • универсальных котлов;
  • комбинированного отопления.

Продуманная система подачи воздуха и дымоотведения имеет немало преимуществ относительно традиционных дымоходов. Коаксиальный дымоход для газового котла — именно тот случай, когда можно гарантировать полное сгорание топлива, которое находится в топке.  При этом он полностью изолирован от жилого помещения, словно отопительное оборудование работает где-то в другом месте. Это позволяет использовать его в доме без стен, где зонирование весьма условное, а площадь внушительная. К тому же нет никаких условий для образования угарного газа, то есть полная безопасность в этом отношении.

Коаксиальный дымоход, встроенный в газовый котел, увеличивает его производительность, то есть КПД намного выше, чем у аналогов. Это благодаря прогреванию свежего воздуха, проходящего между стенками дымохода. То есть, меньше тепла уходит на прогревание входящего воздуха, а топливо сгорает целиком, благодаря достаточному количеству приходящего кислорода. Однако для эффективной работы системы отопления важно соблюдать требования к установке коаксиальных дымоходов, указанных в инструкции.

Приток свежего воздуха даже в самые холодные зимние ночи, проходя по двойному дымоходу, не дает резкого снижения температуры. К тому же двойная емкость дымохода сохраняет  стены деревянного сруба от перегрева, и нет необходимости в повышенной изоляции для пожарной безопасности. Прогревание внешнего воздуха по пути к котлу в дымоходе немного снижает  температуру дыма, стимулируя нормальную тягу, то есть не дает теплу слишком быстро улетучиваться.

Нет необходимости делать длинную систему дымоотведения,  поэтому выводное отверстие коаксиального дымохода у газового котла часто можно увидеть в стене дома, а не над верхней точкой крышей. При этом рекомендуемая длина этого типа дымохода колеблется в пределах 3м, то есть может работать на том же этаже, где установлен котел. Стоит также упомянуть еще одно преимущество – оптимальные расходы на дымоход, который короче обычного.

Коаксиальные дымоходы чем-то напоминают самообслуживающиеся системы, где все процессы продуманы и  автоматизированы. Это оборудование способно не только увеличивать коэффициент полезной работы котла, но и самостоятельно обеспечивать высокую противопожарную и экологическую безопасность. Уникальность дымоходов этого типа также и в том, что оно устанавливаются:

  • горизонтально;
  • вертикально.

Подготовка и сборка дымохода

Перед тем как установить коаксиальный дымоход, важно обратить внимание на определенные параметры, совершая покупку такого оборудования. Для этого важно соотнести сечение выводного отверстия газового (или другого) котла и коаксиального дымохода. Эти размеры должны быть указаны в инструкции, поэтому не так сложно выбрать именно то, что идеально подходит, тем более что вариантов немного.

Внимание: Если в инструкции указаны не все параметры, которые интересуют, то дымоход следует выбирать, исходя их ваших условий, включая предполагаемую длину трубы.

Есть 2 варианта установки:

  • дымоход через стену горизонтально выводится наружу;
  • труба выводится в подготовленный дымоход или вентиляционную шахту.

Еще до того, как начать сборку и монтаж коаксиального дымохода, важно проверить его комплектность, чтобы все запчасти можно было поставить на свое место:

  • входная и дымоотводная труба;
  • коаксиальное колено;
  • соединительный хомут;
  • адаптер для монтажа коаксиального дымоотвода;
  • фланец под настенную декоративную накладку;
  • 2 декоративные накладки, закрывающие отверстие в стене.

Важно знать, что:

  • дымоход данного типа должен правильно крепиться к котлу;
  • все, что может мешать полноценной работе дымохода, нужно удалить или вынести из помещения (например, легковоспламеняющиеся смеси), а снаружи в его воздухозаборник не должен попадать снег, падающие листья и пр.;
  • все размеры дымохода и выводного отверстия котла должны полностью совпадать, согласно инструкции.

Совет: Поскольку конструкция дымохода позволяет выводить  дымоход наружу не очень высоко, в регионах, где может выпадать много снега, отверстие газохода должно возвышаться на достаточной высоте над поверхностью земли.

Место расположения отверстия для коаксиальной трубы

При установке коаксиального дымохода важно правильно определить и наметить место выхода трубы через отверстие в стене, например,  выше котла примерно на 1,5 м. При этом диаметр отверстия колеблется в пределах 110 — 125 мм, соответственно его сечению. Выходящий из помещения коаксиальный дымоход монтируют с небольшим наклоном вниз, чтобы удалять конденсат.

Внимание: Края трубы острые, поэтому установку лучше делать в рабочих рукавицах, чтобы не поранится! Все работы делать в дневное время и при хорошем освещении.

Совет: Не забудьте, что установка дымохода завершается монтажом и закреплением декоративной накладки, которая идет в комплекте – будьте внимательны, чтобы не было «лишних» запчастей.

Перед монтажом коаксиального дымохода своими руками, то есть без помощи специалистов, стоит начертить предварительную схему прокладывания дымохода, исходя их ваших условий. Иногда требуется закупить дополнительные запчасти или комплектующие, например, для наращивания длины труб и хомутов для их стыка.



Внимание: Избегайте подделок, где нет гарантии качества и совпадения комплектующих!

Если подключение коаксиального дымохода самостоятельно вызывает какие-либо сомнения, то лучше не рисковать, а доверить это специалистам. Без дополнительных услуг, в целях экономии, можно ограничиться только оформлением в стене соответствующего отверстия для дымохода. Нередко новичку сложно разобраться с установкой ревизионного люка и системой отведения конденсата.

Сегодня в многоквартирные дома также ставят коллективные коаксиальные дымоходы, но они эффективно работают только при  продуманной системе установки, заложенной в проекте изначально. Этим могут заниматься только специалисты.

При самостоятельной сборке и установке этой разновидности дымоходов не стоит переживать за неожиданные сложности – коаксиальный дымоход собирается по инструкции, подобно обычному детскому конструктору. Все детали, при наличии полного комплекта и соблюдении рекомендаций, легко собираются в единое изделие. То есть, собираем дымоотвод с  воздухозаборником и вставляем в просверленное в стене отверстие, крепим на саморезы кожух и закрываем декоративными накладками. Однако тут не столько сложен процесс монтажа, намного важнее, насколько точно он подключен к отопительному оборудованию. Если что-то не понятно, стоит посмотреть коаксиальный дымоход – видео, которое находится в конце статьи.

Возможные ошибки

Среди ошибок, допускаемых во время установки коаксиального  дымохода, обычно происходят такие недоработки:

  • непрочно закреплена труба в стене здания;
  • недостаток теплоизоляции между деревянной стеной и дымоходом;
  • утечка дыма из-за недостаточной герметичности при соединении звеньев.

Совет: Декоративные накладки можно подобрать отдельно, по цвету стен, чтобы это выглядело наиболее эстетично.

Монтаж трубы дымохода в срубе или деревянном доме

Содержание статьи:

Каждый дом, построенный для круглогодичного в нем проживания, нуждается в обустройстве качественной системы отопления. Когда-то для этих целей использовали старые добрые печки, сейчас все большей популярностью пользуются газовые котлы, камины и прочие приборы, работающие на разных видах топлива. Но помните, что независимо от типа отопительной системы в ней в любом случае будет дымоход. О том, как правильно установить дымоходную трубу, пойдет речь в нашей сегодняшней статье.
Учитывая тот факт, что в последнее время многие наши с вами соотечественники особое внимание уделяют экологичности строительных материалов, отдавая предпочтение возведению домов из натуральной древесины, мы поговорим именно о монтаже дымохода в деревянном строении или в здании из сруба.

Общие требования к строительству дымохода в доме из дерева

Установка трубы дымохода в сооружении из натуральной древесины – ответственное мероприятие, требующее от специалистов не только знания технологии, но и беспрекословного ей следования. Одним из недостатков дерева как строительного материала является быстрая воспламеняемость – процесс обугливания начинается уже при температуре в 200 градусов.

И чтобы не случилось возгорания, которое может повлечь за собой плачевные последствия, необходимо соблюдать требования СНиП. Так, в соответствии с данным документом, кирпичные или бетонные трубы дымоходов разрешается располагать на расстоянии не менее 13-ти см от быстровоспламеняемых материалов, коим является древесина. Если роль дымохода выполняет керамическая труба, она должна быть удалена от стен и перекрытий минимум на 25 см.

Совет! Древесина – материал легко воспламеняемый. При обустройстве дымохода необходимо соблюдать предписанное СНиП расстояние между трубой и стенами, а также другими элементами конструкции.

Общая высота дымохода не может быть меньше 5-ти метров, при этом расчет расстояния ведется от колосниковой решетки.

Строительство кирпичного дымохода

Не смотря на то, что современный рынок пестрит изобилием новейших материалов, для сооружения дымохода в деревянном доме чаще всего используют кирпич. Предпочтение отдается красному огнеупорному полнотелому кирпичу, толщина шва при этом составляет не более 1 см. Кирпичную кладку следует поддерживать перевязкой, внутри строения она выполняется из известнякового либо цементно-известнякового раствора, снаружи разрешается применять чистый цементный раствор. Оштукатуривать внутреннюю поверхность трубы запрещено, так как в процессе работы отопительного прибора раскаленные части штукатурки начнут отваливаться, они будут падать в дымоход и приведут к его засорению.

Поверхность кирпича шероховата, на ней часто собирается сажа, накапливается конденсат, который со временем может привести к разрушению материала. Чтобы этого не произошло, специалисты советуют внутрь кирпичного дымохода вмонтировать асбестоцементную трубу, а щель между ней и кирпичом заделать раствором. Эта процедура получила название гильзовки.

Керамические дымоходы

Дымоходы керамического типа обрели популярность сравнительно недавно. Причинами столь высокой востребованности можно считать следующее:

  • простота монтажа (дымоходная система продается уже готовой к установке).
  • Керамические трубы отличаются длительностью эксплуатации, также они жаростойки, стойки к воздействию кислот и щелочи.
  • Внутренние стенки трубы гладкие, на них практически не скапливаются продукты горения.

Монтаж керамических дымоходов в доме из древесины

Процесс установки керамических труб дымохода состоит из следующих этапов:

  • Подготовка основания. Она заключается в обустройстве идеально ровной горизонтальной поверхности-основания.
  • Крепление модуля. На основании с помощью цементного раствора закрепляют модуль, посредством которого дымоход будет соединен с основной системой отопительного прибора, будь то обычная печка, котел или камин.
  • Изготовление раствора. Он обязательно должен быть кислостойким, в основе раствора лежит специальная смесь из герметика, разведенного водой в соотношении 1 к 7.
  • Монтаж «тройника». Он устанавливается на модуль-основание с помощью приготовленного на предыдущем этапе раствора, образовавшиеся в процессе стыки тщательно герметизуются.
  • Установка остальных элементов керамического дымохода, все швы при этом промазываются герметиком.

Совет! Если в качестве кровельных материалов выбраны быстро воспламеняемые изделия, керамический дымоход должен возвышаться над линией конька не менее чем на полтора метра.

Металлические дымоходы

Дымоходы из металла тоже часто используют для обустройства отопительной системы в зданиях из сруба и натурального дерева. Они бывают двух видов – одно- и двухкомпонентными.

В состав однокомпонентных входят стальные трубы с круглым сечением. Они недорогие, однако обладают существенными недостатками:

  • высокие теплопотери;
  • ограниченный срок службы;
  • исключается наружный монтаж;
  • требуют серьезной теплоизоляции, что влечет за собой дополнительные траты.

Двухкомпонентные металлические дымоходы – это так называемая сэндвич-система, у которой есть отдельный слой теплоизоляции. Он находится между двумя отрезками стальных труб и повышает надежность всей системы в целом.

Такие дымоходы хоть и стоят дороже, зато применять их можно для установки снаружи здания, при этом отпадет необходимость в преодолении всех перекрытий и крыши дома. В данном случае в месте установки печки либо котла делается сквозное отверстие в стене, и дымоотвод выводится просто наружу.

Прохождение деревянных перекрытий при обустройстве дымохода

Монтаж дымоходной трубы в доме из древесины требует строгого соблюдения правил пожарной безопасности. В соответствии с ними места, в которых труба проходит сквозь деревянные перекрытия и кровлю, должны защищаться дополнительной теплоизоляцией и листовой сталью. Часто для защитных целей применяются потолочные проходные узлы (ППУ). Они имеют форму короба и служат для выполнения таких задач:

  • предотвращение искривления дымохода;
  • защита перекрытий от перегрева и препятствование возгоранию.

Там, где ППУ прикасается к срубу, крепится дополнительная теплоизоляция из негорючих материалов.

Совет! Если при строительстве дымохода используется потолочный проходной узел, между ним и трубой должен быть небольшой зазор.

Выводы

Для обустройства дымоходов в домах из натуральной древесины и сруба могут использоваться различные материалы. Мы перечислили их в данной статье и оговорили особенности каждого, обратив внимание на технологию монтажа и требования к соблюдению техники безопасности. Помните, что только следование инструкции защитит ваш дом от возгорания и выступит гарантией длительной эксплуатации всей отопительной системы.

Видео по теме

Loading…

Дымоход, дымоход в доме, как правильно сделать дымоход. Как правильно устанавливать дымоход, советы, виды дымоходов для частного дома. Устройство дымохода в доме, полезные советы

Дымоход – элемент практически любой системы отопления. Его предназначение – отвод дыма и газов, образующихся от сгорания топлива, из помещения. Если в доме имеется камин, печь, газовый котел или котел на твердом топливе, монтаж дымохода является обязательным (исключение – бездымоходные котлы, конвекторы). При этом всем привычный традиционный кирпичный дымоход все больше вытесняется более практичными и надежными аналогами.  Дымоход нужно правильно спроектировать и установить в каждом отдельно взятом случае. Эксплуатация дымохода должна производиться строго по правилам, нарушение которых чревато такими последствиями, как задымление помещения, обратная тяга, отравление угарным газом, пожар. Чтобы этого не допустить, необходимо внимательно разобраться в устройстве дымохода и в требованиях, предъявляемых к его монтажу и установке. И если вы задались вопросом: как сделать дымоход в доме, нижеприведенная информация будет для вас полезной.

Требования к дымоходу, каким должен быть дымоход

Само собой разумеется, что любые дымоходы должены полностью соответствовать всем пожарным и строительным нормам. Так, при замене котла, довольно часто приходится менять и дымоход. Дымоходная труба должна иметь достаточную высоту, чтобы эффективно отводить все продукты горения. Ее высшая точка должна находиться на безопасном расстоянии от кровли. Если вы не уверены в собственных силах, во избежании неприятностей, устройство дымохода лучше доверить профессионалам. Кампания Велил проектирует, поставляет, монтирует дымоходы. Здесь работают специалисты высокой квалификации, о чем свидетельствуют рекомендательные письма от клиентов.

А если вы «дока» на все руки, информация о дымоходах, предоставленная ниже, надеемся, придет к вам на помощь в сложных ситуациях.

Минимальная высота трубы над крышей — 50 сантиметров. Но труба такой высоты подойдет только для плоской крыши, не имеющей никаких выступов. Если же крыша имеет выступающие элементы, которые расположены на расстоянии 1.5-3 метра от трубы, то ее высот должна быть такой же, как у выступающих частей. Когда они находятся ближе, труба должна быть выше не менее чем на полметра. Если покрытие кровли горючее, то высота трубы дымохода должна составлять минимум один метр, а лучше – полтора. Очень важна общая длина дымоходной трубы, которая от камеры сгорания до оголовка должна быть не меньше 5-ти метров.

Диаметр дымоходной трубы рассчитывают, исходя из мощности отопительного котла. Например, для котла, имеющего мощность 3. 5 кВт диаметр дымоходной трубы должен составлять не менее 8-ми сантиметров.

Выбор дымоходной трубы

Для современных отопительных систем используются несколько видов дымоходов: коаксиальный дымоход, стальной дымоход и сэндвич-дымоход. Кирпичные дымоходы сегодня практически не используются: они не долговечны, быстро засоряются сажей, разрушаются от конденсата. Кирпичный дымоход при интенсивной эксплуатации служит не более 5-ти лет, после чего кладку потребуется обновить. А это дорогой и трудоемкий процесс. Стальной дымоход монтируется из  однослойных модулей.

Это самый простой и дешевый вариант, но, в то же время, самый пожароопасный, так как металл очень сильно нагревается.

Сэндвич-дымоход лучше всего подходит для установки в деревянном доме.

Этот тип дымохода представляет собой двухслойную стальную конструкцию из труб разных диаметров. Промежуток между трубами заполняют теплоизоляционным негорючим материалом. Рассчитывая диаметр такого дымохода, ориентируются на внутреннюю трубу.

Что касается коаксиального дымохода, то он тоже состоит из двух вложенных друг в друга труб, между которыми оставляют воздушную прослойку, обеспечивающую теплоизоляцию дымохода. Кислород, которые поступает через воздушную прослойку между трубами, поддерживает процесс горения в котле.

Внутренняя труба крепится внутри наружной с помощью стальных перемычек. Важное преимущество коаксиального дымохода: его можно вывести на улицу прямо через стену. Это очень упрощает монтаж и удешевляет конструкцию. Коаксиальный дымоход устанавливают в основном на газовые котлы.

Дымоход в деревянном доме

Так как деревянные дома в наше время пользуются большой популярностью, в рамках данной публикации мы рассмотрим вопрос устройства дымохода в данном типе жилого здания.

Сделать дымоход в доме из дерева – дело довольно серьезное и ответственное. Древесина начинает обугливаться уже при 200 градусах Цельсия, а при 300 уже горит. Поэтому дымоход нужно сделать правильно, чтобы не спалить жилье и не отравиться угарным газом.

В приведенной ниже таблице указана температура отходящих газов различных отопительных приборов и сжигаемого топлива.

Человечество тысячелетиями живет в деревянных постройках и обогревает их с помощью печей, каминов, очагов, и.т.д. Естественно, за столь долгое время накоплено немало полезного опыта, который отображен в современных регламентах по пожарной безопасности, строительству и монтажу систем обогрева. Монтаж и установка дымохода в деревянных домах также регламентированы в документах, утвержденных государственными инстанциями.

Например есть такой документ, как СниП 41-01-2003 – « Отопление, вентиляция и кондиционирование». Именно на этот документ ссылаются соответствующие инстанции. Согласно СниПу, расположение легковозгораемых предметов ближе 130 мм от бетонной, кирпичной или керамической трубы в изоляции строго запрещено. Для труб из керамики, не имеющих теплоизоляции это расстояние составляет 250 мм. Дерево горит очень хорошо, большинство видов утеплителя тоже, а уж о полимерных пароизоляционных и гидроизоляционных пленках и говорить нечего. Поэтому излишне будет напоминать, что эти материалы ни в коем случае не должны соприкасаться с дымоходом.

примыкание дымохода к деревянной стене

Деревянную стену необходимо максимально надежно изолировать от дымохода. Расстояние должно составлять не менее 25-ти сантиметров. Если не установлена асбестовая изоляция, то дымоход должен находиться от стены на расстоянии в 38 сантиметров.

Получившееся свободное пространство можно замуровать стенкой в четверть кирпича с обеих сторон. В недавно построенных срубах устанавливают скользящий щит из досок, чтобы учесть неизбежную усадку здания. К щиту крепят примыкающую боковую стенку, в которой устраивают отверстия для циркуляции воздуха.

Деревянный пол в отступке необходимо закрыть кирпичом, керамической плиткой или любым другим негорючим материалом.

правила прокладки дымохода через крышу

Расстояние между стенкой дымохода и стропилами должно составлять 13 сантиметров минимум. Это пространство заполняют каменной ватой. Вата не должна содержать органических связующих элементов. Если при устройстве кровли использовался легковоспламенимый материал, например, рубероид , то расстояние должно быть удвоено. В местах, где проходит дымоход, на крышу устанавливают негорючие материалы на расстоянии не менее полуметра от трубы —  шифер, кровельную сталь, и.т.д.

Дымовую трубу поднимают над уровнем кровли не меньше чем на полметра, если она расположена неподалеку от конка скатной кровли, не ниже конька кровли при выходе оси дымохода от полутора до трех метров от конька,  а также не ниже условной линии, проведенной от конька под углом 10 градусов вниз к горизонту, если ось дымохода выходит более чем в трех метрах от конька.

прокладка дымохода через межэтажное перекрытие в деревянном доме

Несомненным плюсом является наличие всех необходимых деталей для монтажа современных дымоходов. В случае с межэтажным перекрытием необходимо приобрести готовую заводскую разделку для прокладки дымохода. Она называется чердачной или межэтажной. Внутренний диаметр разделки должен соответствовать внешнему диаметру дымоходной трубы. Далее между балками вырезают квадратное отверстие по размеру квадратных деталей межэтажной разделки. Отверстие делают с небольшим запасом, чтобы можно было обернуть трубу негорючим материалом в несколько слоев. Далее через отверстие проводится дымоходная труба, свободное пространство заполняется каменной ватой.

Важный момент: все стыки дымоходной трубы должны находиться снаружи, запускать их внутрь перекрытия нельзя.

прокладка дымохода через крышу

Вопрос прокладки дымохода через крышу решается примерно так же, как и в случае с межэтажным перекрытием. Покупается готовая разделка, в данном случае крышная (иногда ее называют кровельной разделкой).

Разделки бывают разных размеров, и изготавливаются с разными углами уклона. Необходимо отметить, что проход кровли немного сложнее прокладки дымохода в межэтажном перекрытии. От трубы до деревянных элементов крыши должно соблюдаться расстояние 25 сантиметров со всех сторон. Дымоход и отверстие закрывается специальным элементом, именуемым «крыза».

Крызу сверху заводят под кровельный материал. Поверх крызы на дымоход одевают окапник и надежно зажимают его с помощью хомута, обеспечивая, таким образом, защиту от атмосферных осадков. Как и в случае с межэтажным перекрытием, все стыки дымоходной трубы обязательно должны оставаться снаружи

прокладка дымохода через стену

Очень часто сэендвич-дымоходы выводят наружу прямо через стену. В этом способе есть много положительных моментов: не нужно тратить время и усилия на проход через перекрытия и крышу, существенно снижается вероятность пожара. В данном случае нужно добавить горизонтальный проход через вертикальную поверхность. Если говорить о термоизоляции, то данный узел ничем не отличается от прохода через межэтажное перекрытие. Сложность состоит в том, что новый бревенчатый сруб неизбежно даст усадку, поэтому необходимо установить скользящую прокладку разделки.

Важный момент: если дом будет обогреваться с помощью печи, котла на твердом топливе или камина, сверху на дымоход необходимо установить искрогасители.

кирпичный дымоход в деревянном доме

Хотя современный рынок предлагает массу материалов для дымоходных труб, кирпич все еще остается довольно популярным строительным материалом для дымоходов.

Кладка дымоходной трубы обязательно должна выполняться с перевязкой. Внутри дома кирпич кладут на известковый раствор, а поверх кровли – на цементный. Недопустимо использовать для строительства дымохода пустотелый кирпич. Шов между кирпичами должен быть не больше 1-го сантиметра. Штукатурить дымоход внутри запрещено. Так как кирпичный дымоход весит довольно прилично, под него нужен независимый фундамент.

Со временем кирпичная кладка неизбежно начинает разрушаться под воздействием кислотного конденсата, обломки падают вниз и постепенно сужают дымоходный канал. Внутренняя поверхность дымохода неровная и шероховатая, из-за чего внутри начинает скапливаться сажа. Чтобы свести все эти недостатки к минимуму, в дымовой канал вкладывают трубу из асбоцемента. Пространство между трубой и стенками дымохода заливают бетоном или цементным раствором. Этот метод называется «гильзовка».

керамический дымоход

В последнее время дымоходы из керамики очень часто устанавливают в деревянных домах. Керамический дымоход представляет собой сборную модульную конструкцию. Внутренняя труба дымохода изготовлена из устойчивой к высоким температурам и кислотам крепкой долговечной керамики. Внутренняя поверхность дымоходной трубы гладкая, сажа на ней практически не оседает. Из-за большого веса для керамического дымохода необходимо делать фундамент.

дымоход из сэндвич-труб

Этот тип дымохода пользуется вполне заслуженной популярностью. Он прост и удобен в монтаже. Конструкция весит немного, под нее не нужен фундамент. Гладкие внутренние стенки не накапливают сажу и не препятствуют потоку тяги. Внутренняя труба сделана из устойчивой к кислотам нержавеющей стали.

Выбирая дымоход для той или иной системы отопления, необходимо помнить о температуре дымового газа (смотрим таблицу выше). Так, толщина стенок внутренней стальной трубы должна составлять не меньше 0.5 мм для газовых котлов, а также котлов на солярке и пеллетных котлов. Для печей, каминов и котлов на угле – 0.8-1 мм. Слой теплоизоляции должен составлять 10 сантиметров для печей, котлов на угле и каминов, для автоматизированных котлов – 5 сантиметров.

https://www.youtube.com/watch?v=7jiCq3rE_98

Монтаж дымохода

Любое помещение, даже гараж, может стать уютнее, если в нём тепло. Буржуйка – лучшая альтернатива камину, с её помощью автомобиль не замёрзнет в самый лютый мороз. Построить печь можно и своими руками, главное – понять, как выложить дымоход. Общая информация Как и любая печь, буржуйка состоит из выводящей части и теплообменной: первое – труба, выполненная…

Подробнее >>

Сегодня всё реже пользуется спросом традиционный кирпичный дымоход. На смену ему пришёл керамический аналог. Применение таких модификаций довольно широкое, особенно установка актуальна при необходимости отвода газов различной температуры. Особенности систем Керамический дымоход может быть установлен своими руками. Его монтаж при правильном подходе довольно прост. Фото поможет лучше понять, как реализуется установка газоотводящей системы. Отзывы домовладельцев…

Подробнее >>

Установка камина своими руками возможна, даже если дом деревянный. Важно соблюдать правила монтажа, дымоход конструируется по особым принципам, регламентируемым государственными стандартами. Фото помогут лучше понять процесс конструирования дымоотводящей системы. Возможные проблемы и пути их решения Деревянный дом подвержен усадке, поэтому раньше дымоход монтировался в специальной шахте, стоящей отдельно от основного строения. Сегодня такой подход не…

Подробнее >>

Монтируя дымоход своими руками, домовладелец столкнётся с проблемой фиксации конструкции. Крепление должно быть таким, чтобы исключить обрушение в результате воздействия природных факторов. Существует несколько нюансов, которые следует учесть при реализации проекта. Крепим конструкцию к стене Если дымоход выложен из кирпича, то лучше предусмотреть встроенный канал в то время, когда возводилась стена. Это исключает риск обрушения….

Подробнее >>

При монтаже котла (не электрического), важно правильно рассчитать дымоход. С его помощью производится отведение продуктов сгорания и оптимизируется интенсивность сгорания топлива. Если невозможна установка системы дополнительного притока, монтируется коаксиальный дымоход. Конструктивные особенности При монтаже котла главная задача – исключить выжигание кислорода из комнаты. В расчетах при проектировании учитывается не только мощность, но и вид используемого…

Подробнее >>

Устройство, принцип работы и монтаж коаксиального дымохода

Экология потребления.Усадьба:Все о конструкции, принципе действия и монтаже коаксиального дымохода. Основные разновидности системы и особенности ее установки.

Автономная отопительная система, если она не работает на электричестве, не может обойтись без отводящего продукты сгорания устройства. Если раньше это мог быть только традиционный дымоход, то теперь появились и другие варианты, более эффективные и практичные. Монтаж коаксиального дымохода дает множество преимуществ, кроме того, он может быть произведен в уже построенном здании. Чем же так хорош дымоход коаксиального типа? Будем разбираться.

Коаксиальный дымоход: что это такое

В технике понятие «коаксиальный» означает наличие двух каких-либо предметов, расположенных так, что один находится внутри другого. Таким образом дымоход коаксиального типа представляет собой двухконтурную конструкцию, выполненную из труб разного диаметра. Внутри большего по размеру элемента располагается меньшая деталь. Расстояние между ними строго одинаково по всей протяженности конструкции, включая все изгибы и колена.

Для этого между трубами располагаются специальные перемычки. В разрезе такая система выглядит как пара концентрических колец. Каналом для удаления дыма является внутренняя, меньшая по диаметру труба. Через просвет между двумя деталями внутрь отопительного прибора с улицы поступает необходимый для поддержания горения кислород. Таким образом, газы внутри системы перемещаются в противоположных направлениях.

Особенности конструкции дымохода коаксиального типа дают ему возможность выполнять сразу функции. Устройство обеспечивает бесперебойное поступление воздуха, что необходимо для поддержания процесса горения. Помимо этого оно успешно отводит от котла продукты сгорания. Длина конструкции обычно не превышает двух метров. Чаще всего монтируются системы, ориентированные горизонтально, но встречаются и вертикальные вариации.

Дымоход коаксиального типа представляет собой систему модулей, что позволяет изготавливать дымоотводы различной конфигурации с учетом архитектурных особенностей постройки. Все элементы, входящие в систему, стандартизированы, что существенно упрощает их монтаж.

Стандартный комплект состоит из нескольких модулей:

Для изготовления деталей для коаксиальных дымоходов применяют оцинкованную или нержавеющую сталь. Она устойчива к воздействию высоких температур, прочная и легкая. Некоторые модели выполняются из алюминиевых сплавов или термостойкого пластика. Для стыков применяются уплотнители, изготовленные из термостойких полимеров, способных выдержать температуры порядка 230-250°.

Разновидности дымоотводов коаксиального типа

Различают несколько видов конструкции «труба в трубе». Подробно рассмотрим каждый из них.

Наружные и внутренние системы

Все коаксиальные дымоходы в зависимости от места их расположения делят на наружные и внутренние. Первые располагаются на наружной стороне постройки и закрепляются прямо на фасаде. Учитывая, что такие конструкции несколько портят внешний вид здания, их стараются размещать на внутренних сторонах постройки. Отличительная особенность дымохода наружного типа – простота в обслуживании и монтаже.

Внутренние конструкции монтируют в специально проложенных шахтах, которые проходят внутри здания и отделены от жилых помещений. В некоторых случаях в качестве таких шахт могут использоваться традиционные дымоходы. Важно, чтобы их устройство и размеры полностью соответствовали современным требованиям противопожарной безопасности. Внутренние системы достаточно сложны в обслуживании и монтаже.

Не утепленные и утепленные устройства

В холода, особенно в сильные морозы, канал, подающий в систему воздух, может промерзать. В этом случае количество кислорода, поступающего в камеру сгорания, резко уменьшается, что приводит к ухудшению работы отопительного прибора. В некоторых случаях и к его остановке. Поэтому там, где низкие температуры длятся довольно длительный период времени, а также там, где зимой нередки сильные морозы, рекомендуется устанавливать утепленные системы.

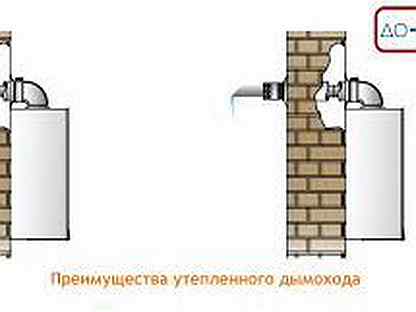

Коаксиальный дымоход утепленного типа отличается от стандартного наличием еще одной трубы. Система выглядит как три вложенных друг в друга детали. Свободное пространство между двумя крайними элементами утепляется. С этой целью оно заполняется любым подходящим утеплителем. Это надежно защищает воздушный канал от обледенения и промерзания.

Горизонтальный или вертикальный вывод

Изначально коаксиальные дымоходы разрабатывались как горизонтально ориентированные системы, но на практике такое расположение возможно не всегда. Большинство дымоходов такого типа представляют собой смешанные конструкции. В них могут присутствовать как вертикально ориентированные, так и горизонтальные участки. Это обусловлено местом расположения отопительного прибора в здании. В некоторых случаях возможно использование вертикальных дымоотводов, но только для котлов без принудительной тяги.

Коллективные и индивидуальные конструкции

Для обслуживания одного отопительного прибора используются индивидуальные коаксиальные дымоходы. Это простые системы без разветвлений, которые могут иметь различную конфигурацию. Для работы с несколькими котлами монтируют коллективный дымоотвод. Это шахтная система с несколькими разветвлениями. При этом каждая из веток отходит к одному из теплогенераторов. Такая конструкция может быть только вертикальной.

Почему выбирают коаксиальные системы

Конструктивные особенности дымохода коаксиального типа дают ему возможность работать по отличному от традиционного дымоотвода принципу. Для обеспечения горения в топку котла обязательно должен подаваться кислород, а продукты сгорания отводиться. Котлы, оборудованные раздельными дымоходами, забирают воздух из комнаты, в которой установлены. Это достаточно опасно для человека и требует постоянного проветривания помещения.

Отработанные газы посредством естественной тяги отводятся наружу. Приборы с коаксиальными дымоходами работают иначе. Такие дымоотводы представляют собой совмещенную систему подачи воздуха и отведения дыма. Необходимая для работы устройства тяга создается естественным путем или при помощи вентилятора, что позволяет использовать небольшие по протяженности конструкции.

Таким образом, полная изоляция отвода продуктов горения и подачи кислорода дает возможность полностью исключить их воздействие на состав воздуха в комнате, где установлен котел. «Выжигания» кислорода не происходит, вследствие чего не требуется проветривания помещения. Количество воздуха, находящегося в камере сгорания, оптимально, что увеличивает процент сгорания топлива и, как следствие, котел работает более эффективно и экологично.

Горячий дым от отопительного прибора отводится по внутренней трубе. Она проходит внутри другой, по которой движется холодный воздух. Таким образом, отсутствует тепловое воздействие на стены и перекрытия, внутри которых проложен дымоход. Это существенно повышает его пожарную безопасность, что очень актуально для построек, выполненных из дерева и других достаточно легко воспламеняющихся материалов.

Коаксиальная система увеличивает КПД отопительного прибора. Это происходит за счет того, что подаваемый в топку воздух, проходя по внутренней полости конструкции, нагревается от трубы, отводящей горячий дым. Еще одно значимое достоинство дымоходов такого типа – компактность и относительно небольшие размеры, особенно по сравнению с традиционными раздельными дымоотводами.

Было бы ошибкой думать, что у системы нет недостатков. Они есть. Прежде всего, это достаточно высокая стоимость такой конструкции. В среднем она на 40% дороже традиционной. Еще один обусловлен устройством дымохода коаксиального типа. Трубы с горячим дымом и холодным воздухом соприкасаются, что неизбежно приводит к образованию конденсата, особенно в холодную погоду. Таким образом, система нуждается в обустройстве специального слива для конденсата и дополнительном утеплении, что еще больше увеличивает ее стоимость.

Как выбрать размеры устройства

В технической документации, которая прилагается к дымоходу, обязательно указывается его диаметр. Обозначение представляет собой две цифры, записанные через дробь. Первая из них показывает диаметр внутренней трубы, вторая – наружной. Подобрать нужный размер достаточно просто. Он должен быть указан в паспорте котла, который будет соединяться с таким дымоходом.

Определяющим показателем в данном случае будет не только диаметр системы, но и ее длина. Последняя определяется как сумма длин всех участков дымоотвода. Она имеет ограничения, зафиксированные в монтажной инструкции, и измеряется в эквивалентных метрах. Кроме того, все эти нюансы указываются в таблице подбора, которая должна быть приложена к технической документации отопительного оборудования.

Установка дымохода в свете нормативных актов

Отводящая дым система коаксиального типа может быть установлена в частном или многоквартирном доме. Последнее тоже достаточно распространено, особенно в связи с повсеместной установкой индивидуальных отопительных систем в квартирах. До 2012 года проектирование и монтаж дымоотводов коаксиального типа в многоквартирных и частных домах регламентировались одним СНиПом и не отличались.

В 2012 был принят свод правил СП 60.13330.2012, который представляет собой актуализированную редакцию СНиП 41-01-2003. Документ разделил условия установки коаксиального дымохода в индивидуальном и многоквартирном доме. В последнем случае запрещается устанавливать индивидуальные дымоотводы в квартирах, как это было разрешено раньше, и предписывается монтаж коллективного дымохода.

Поэтому нужно быть очень внимательным и знать, что если проектировщики предлагают обустроить индивидуальный отвод отработанных газов от теплогенератора, расположенного в одной из квартир многоквартирного дома, это противоречит действующим нормам. Расстояние от конька крыши постройки до сечения дымоотводящего канала должно быть не меньше 1,5 м. Аналогичная величина для частного дома составляет от 0,5 м.

Специальных актов относительно индивидуальных построек принято не было, поэтому считается, что их обустройство не должно противоречить требованиям, применяемым при установке дымоходов в многоквартирных домах. Исходя из новой редакции СНиПа, в частных домах могут быть установлены коаксиальные системы любого типа. В многоквартирных – только вертикальные.

Важный нюанс. Если в здании до 2012 г. были установлены дымоотводы, противоречащие актуальной редакции, они могут быть оставлены без изменений в том случае, если не причиняют неудобств соседям.

Некоторые особенности монтажа

Для каждого котла направление канала, отводящего продукты сгорания, определяется индивидуально. Горизонтальные системы могут быть использованы только для устройств с принудительной вентиляцией.

Но и в этом случае максимальная длина такого участка не должна быть больше 3 м. Случается, что производитель устанавливает другие нормы для своих котлов, поэтому следует ознакомиться с технической документацией устройства.

Конструкции вертикального типа для частных домов используются только в том случае, если есть причины, препятствующие выводу дымоотводного канала через стену. Это могут быть близко расположенные к выводной трубе окна, узкая улица, на которой стоит постройка, и тому подобное. В некоторых случаях, если это очень необходимо, допускается наклонная установка коаксиальной дымоходной трубы.

Подключение системы к отопительному прибору производится при помощи тройника, колена или трубы. При этом диаметры отводящего канала и выхода котла должны быть одинаковыми. В процессе монтажа все последующие детали закрепляются в предшествующих им так, чтобы не образовывалось препятствий, которые могут нарушить движение продуктов сгорания. Количество и тип элементов для сборки напрямую зависят от расположения выходного патрубка.

Если он находится сбоку, предполагается обустройство горизонтальной системы, если сверху – вертикальной. Последний вариант более прост в монтаже. В процессе обустройства коаксиального дымохода обязательно используются переходные узлы с жестким закреплением участков стыка двух элементов при помощи хомутов. Некоторые «умельцы» предпочитают применять самодельные варианты.

Это могут быть собственноручно изготовленные переходники, подмотки из ленты или уплотнения из герметика. Подобные вещи недопустимы в использовании, поскольку крайне ненадежны. Система, собранная при помощи таких элементов считается небезопасной в эксплуатации. Помимо этого в процессе монтажа соблюдаются следующие правила:

Все элементы конструкции должны плотно прилегать друг к другу. Каждая последующая деталь должна входить внутрь предыдущей на расстояние равное не менее чем половине диаметра сечения канала. Чтобы обвести конструкцию вокруг какого-либо препятствия используются специально предназначенные для этого колена. Угол их наклона может быть разным. Если система выводится через крышу, нужно соблюсти все требования пожарной безопасности.

С этой целью используются специальные изолирующие патрубки и негорючие изоляционные материалы. Между трубой и перекрытием обязательно должна оставаться воздушная прослойка. Во избежание соприкосновения дымоотводящего канала и фрагментов кровельного пирога используется защитный кожух. Выход конструкции через крышу тщательно герметизируется. Участки стыков накрываются специальным фартуком.

Технология монтажа коаксиального дымохода

Процесс установки наружного и внутреннего коаксиального дымохода имеет отличия. Рассмотрим оба варианта.

Установка внутренней системы

Прежде всего проверяем соответствие диаметров выходного патрубка котла и дымохода. Затем приступаем к подготовке отверстия в стене, через которое дымоотводный канал будет выходить на улицу. Его диаметр должен точно соответствовать размерам коаксиальной трубы. После выполнения отверстия можно приступать к монтажу конструкции. Его начинают с выходного патрубка котла, к которому крепят соответствующий элемент дымохода.

Получившееся соединение фиксируют хомутом и закрепляют с двух сторон болтами. Далее последовательно собирают всю конструкцию. Каждый элемент вставляется на место и закрепляется при помощи специальных хомутов, чтобы придать системе дополнительную надежность. Поверх креплений устанавливаются декоративные накладки, так сохраняется привлекательный вид конструкции.

Дымоход выводится через стену на улицу. При необходимости на выходную трубу устанавливается дефлектор или дополнительная защита от ветра. Участок прохода в стене заделывается. При этом соблюдаются требования противопожарной безопасности. На трубу надевается специальный защитный кожух. Стыки прохода герметизируются и накрываются фартуком.

Монтаж наружной конструкции

Перед его началом определяют место выхода коаксиального дымохода и намечают его расположение на стене здания. Затем выполняется отверстие в стене с диаметром соответствующим сечению дымоотводящего канала. Далее проводятся все внутренние работы. Начинают с соединения трубы с отопительным прибором. Для этого используется одноконтурное колено и двухконтурный тройник.

Последний нужен для закрепления конструкции в вертикальном положении. Получившаяся конструкция закрепляется на поверхности стены специальными кронштейнами. Далее все работы проводятся аналогично описанному выше способу. Участок выхода дымохода заделывается и продолжается сборка трубы до нужной высоты. Конструкция закрепляется к стене хомутами. Для соединения двухконтурных труб используются переходные узлы.

Монтаж дымохода коаксиального типа в деревянном доме

Как самостоятельно установить коаксиальный дымоход

Дымоотвод коаксиального типа – эффективное и практичное устройство, существенно повышающее КПД отопительного прибора. Кроме того, оно абсолютно безопасно в эксплуатации, компактно и достаточно просто в монтаже. Единственным значимым его недостатком можно считать достаточно высокую стоимость обустройства такой системы, что, впрочем, окупается его длительной эффективной работой. опубликовано econet.ru



Требования к установке коаксиального дымохода для газового котла

Сегодня мы подготовили статью на тему: «требования к установке коаксиального дымохода для газового котла», а Анатолий Беляков подскажет вам нюансы и прокомментирует основные ошибки.

Нормы установки коаксиального дымохода: основные требования к монтажу

  • Нормы установки коаксиального дымохода: основные требования к монтажу
  • Как смонтировать дымоход
  • Твердотопливные котлы: монтаж, установка

Чисто внешне коаксиальные конструкции напоминают обычные сэндвич-дымоходы. Однако в данном случае внешняя труба отвечает за поставку к котлу воздуха с улицы. По внутренней же при этом отводятся продукты сгорания.

Смонтирован коаксиальный дымоход в загородном доме может быть, конечно же, и своими руками. Однако в процессе установки подобной конструкции обязательно нужно соблюдать определенные требования безопасности.

Применяемые для обогрева загородных домов газовые котлы подразделяются на две основные группы:

  • с открытой камерой;
  • с герметичной.

В первом случае необходимый для сгорания топлива воздух проходит в агрегат непосредственно из котельной. Оборудование с закрытой камерой от того помещения, в котором оно установлено, полностью изолировано. Именно такие агрегаты и дополняются коаксиальными дымоходами для подачи уличного воздуха.

При установке коаксиального дымохода котла, функционирующего на «голубом топливе», в обязательном порядке должны соблюдаться следующие правила:

  • выход подобной конструкции полагается располагать не ближе 60 см от ближайших оконных и дверных проемов;
  • также он должен находиться на 1500 мм выше верхнего края котла;
  • от ближайшей трубы газопровода такой дымоход нужно располагать на расстоянии не менее чем в ½ диаметра внешней магистрали подачи голубого топлива;
  • от патрубка котла до места входа трубы из стенки расстояние должно быть не более 1.5 м;
  • монтировать дымоход диаметром меньше диаметра входа котла не допускается;
  • между нагревательным агрегатом и той стеной, в который предполагается выводить трубу, не должно располагаться никаких предметов;
  • внутри тройника или переходника, используемых для состыковки котла и трубы, не должно быть ничего, что мешало бы свободному движению отработанных газов.

Нет тематического видео для этой статьи.

Видео (кликните для воспроизведения).

Также при проектировании отопительной системы дома следует учитывать то, что:

  • по наружной стене дома дымоход следует протягивать таким образом, чтобы расстояние от него до поверхности земли было минимум 2 м;
  • дефлекторы на коаксиальные дымоходы крепить из-за возможности обледенения запрещается;
  • расстояние от трубы до вентиляционного окна должно составлять хотя бы 1 м.

Рядом с проложенным дымоходом, помимо всего прочего, не должно располагаться заборов, деревьев, столбов и т.д. Выводить трубу не наружу, а в какое-нибудь помещение, конечно же, также нельзя.

Собирать в загородном доме коаксиальный дымоход с количеством колен более 2-ух не рекомендуется. При этом общая длина участка трубы, собранного из разнонаправленных частей, не должна превышать 3 м.

Прокладывать дымоходы над балконами и лоджиями нормативы разрешают. Однако располагаться труба должна достаточно высоко над такими конструкциями.

Для того чтобы определить место прокладки дымохода, на схеме загородного здания следует начертить окружность с центром в месте примыкания балкона к стене, радиусом, равным длине последнего. Труба в любом случае должна располагаться за пределами этой окружности.

Конечно же, определенные нормативы имеются и в плане собственно установки и сборки подобных конструкций. Выполняя монтаж коаксиального дымохода, к примеру, нижние элементы нужно всегда вставлять в верхние.

При этом для наращивания следует использовать хомуты обжимного типа. С применением этих же элементов соединяют также и переходники, колена и другие части дымохода. Монтируя подобную конструкцию, помимо всего прочего, следует иметь в виду и то, что отдельные ее сегменты должны входить друг в дружку минимум на 1/2 ее диаметра.

Место выхода трубы из стенки в обязательном порядке заделывают монтажной пеной. Для эстетичности в последующем сверху крепят декоративную решетку.

Сквозь стены и перекрытия дымоходы прокладываются, по правилам, исключительно с использованием огнестойких прокладок. В проделанные в ограждающих конструкция отверстия под трубу предварительно обычно вставляются асбоцементные гильзы. Пространство же между их стенками и дымоходом заполняется огнестойким асбестовым шнуром.

При монтаже коаксиальных труб также нужно учитывать то, что включать в их состав детали от разных производителей или самостоятельно изготовленные не разрешается. Нельзя также использовать для соединения частей такой трубы клей или герметики.

Устанавливаться конструкции этого типа могут:

Оба этих способа допускается использовать для монтажа дымоходов коаксиальных в том числе и в загородных малоэтажных домах. При этом, согласно нормативам, проложенная горизонтально труба должна иметь длину не более 3 м. Исключением из этого правила являются лишь некоторые виды коаксиальных дымоходов, изготавливаемые в основном зарубежными известными компаниями.

Вертикальная коаксиальная конструкция, по правилам, в одноэтажном доме должна возвышаться над коньком минимум на 0.5 м.

Горизонтальные дымоходы могут монтироваться как с уклоном к земле, так и в сторону котла. В первом случае конденсат под действием силы тяжести будет отводиться наружу за пределы малоэтажного здания и уходить в почву. Таким образом дымоходы обычно устанавливают в южных регионах страны.

В северных районах России производить монтаж труб подобным образом нельзя. В зимнее время года стекающий конденсат может образовывать на конце дымохода наледь. При этом из-за льда к нагревательному агрегату прекратит поступать воздух, что рано или поздно приведет к его поломке.

В средней полосе и на севере страны коаксиальные дымоходы устанавливают все же с уклоном к котлу. В этом случае возникает необходимость использования конденсатосборника. Без него влага начнет стекать непосредственно в котел, что, конечно же, негативным образом скажется на его работе и сроке службы.

В любом случае, куда бы не был направлена труба — к земле или к котлу — ее уклон, согласно нормативам, должен быть равен минимум 3°.

Нет тематического видео для этой статьи.

Видео (кликните для воспроизведения).

Конструкция коаксиального дымохода такова, что воздух в котельной нагревательным агрегатом никоим образом не расходуется. Однако считать, что при применении подобного оборудования обустраивать в этом помещении вентиляцию не требуется, неправильно.

Проветриваться такая комната, конечно же, должна. В любом случае окно с форточкой в котельной обустроить, разумеется, нужно.

Отсутствие притока свежего воздуха может крайне негативно сказаться на работе котла. Из-за повышенной влажности его детали начнут быстро ржаветь, что приведет к выходу этого оборудования из строя.

К тому же при поломке котла вредные газы могут начать поступать в помещение. Наличие вентиляции в данном случае снизит риск отравления проживающих в доме людей.

В большинстве случаев трубы этого типа монтируются в загородных жилых зданиях горизонтально. Вертикальная установка коаксиального дымохода выполняется лишь тогда, когда протянуть его горизонтально невозможно из-за особенностей планировки дома. В любом случае производится монтаж подобной конструкции следующим образом:

  • выполняется разметка в месте вывода трубы на улицу;
  • по разметке проделывается отверстие для дымохода;
  • места прохода трубы через стенку или скат и перекрытие изолируются негорючим материалом;
  • первый элемент дымохода подключается к котлу;
  • собираются все остальные части трубы.

Присоединяется дымоход к патрубку нагревательного агрегата с помощью тройника либо колена. При подключении к двухконтурному агрегату дополнительно используется еще и переходной узел. Конструкция применяемых соединительных или переходных элементов выбирается в зависимости от того, где расположен патрубок котла — сверху или сбоку.

Особенности применения коаксиальных дымоходов для котлов

При установке отопительного оборудования возникает необходимость организации вывода сжигаемых в процессе работы газов. Коаксиальные дымоходы для котлов являются оптимальным вариантом системы для отвода продуктов сгорания. Какие преимущества использования устройства дымоотвода коаксиального типа и в чем особенность его монтажа?

Устройство имеет двухканальную циркулирующую систему, по которой производится одновременно подача воздушных масс к котлу и вывод топливных продуктов сгорания. Используется дымоотвод такого типа обычно для турбированных или конденсационных отопительных приборов имеющих естественное или принудительное отведение сжигаемых газов.

Принцип действия коаксиального дымохода достаточно простой:

  • продукты сгорания проходят по внутренней трубе, нагревая ее;
  • воздух, который поступает через наружный канал, прогревается от соприкосновения с выводящим продукты сгорания отводом;
  • в топливную камеру поступают уже теплые воздушные массы, способствуя полноценному сгоранию топлива;
  • холодный поток воздуха, проходящий по наружному каналу, не позволяет системе перегреться.

Как выглядит коаксиальный дымоход для котла

Вследствие такого процесса значительно увеличивается коэффициент полезного действия системы обогрева, и повышается пожаробезопасность всего устройства. Наличие приспособления для сбора конденсата ограждает от попадания влаги в котел, а усыновленный сверху системы наконечник защищает от попадания осадков в каналы.

При установке дымоотводов коаксиального типа для газового котла учитываются такие параметры:

  • мощность отопительного агрегата;
  • уровень теплоизоляции в помещении;
  • средний показатель месячной температуры воздуха снаружи здания;
  • вид используемого топлива;
  • общие показатели котла.

Такие факторы берутся во внимание при подборе размера труб для монтажа дымоотвода.

Установка каналов дымохода осуществляется двумя способами – вертикально и горизонтально. В первом трубу проводят через крышу, а во втором вывод делается сквозь оконный проем или стену. Чаще всего используется горизонтальный монтаж устройства.

Технические характеристики коаксиального дымохода и срок его службы во многом зависит от материала, из которого изготовлены трубы.

Материал достаточно легкий. Основным его достоинством является устойчивость к температурным перепадам и хорошие антикоррозийные характеристики.

За счет неспособности выдерживать высокие температуры алюминий в коаксиальной системе дымоотвода используется довольно редко. В основном его применяют в комбинированном варианте с пластиком.

Трубы из нержавейки наиболее популярны. Они не деформируются под воздействием резких температурных скачков и выносят нагрев до 550 градусов. Материал обладает высокой стойкостью к агрессивным веществам и может использоваться в качестве дымоотвода на протяжении 30 лет.

Применяются для коаксиальной системы вывода сгораемых газов два типа труб нержавеющей стали:

  1. Утепленная. В основном используются для установки вертикальных дымоотводов. Такая труба намного повышает аэродинамические качества устройства и устанавливается в процессе строительства здания.
  2. Неутепленная. Применяется как для бытовых, так и для промышленных конструкций дымохода коаксиального типа. Отличается длительностью эксплуатации

Коаксиальные дымоходы для котлов из нержавейки наиболее популярны

К недостаткам применения неутепленных труб относится высокая конденсация паров.

Дымоотводы из термоустойчивого пластика используют для конденсационных газовых котлов. Помимо легкого веса и способности выдерживать нагрев до 205 градусов материал имеет сравнительно невысокую стоимость.

Пластиковые коаксиальные трубы легко устанавливаются. Но все же в отличие от изделий из нержавейки длительность их использования невысокая. Применяются такие дымоходы исключительно в системах газоотведения с низким температурным режимом.

Коаксиальные дымоходы для котлов из пластика

При подборе труб следует обращать внимание на указанные производителем рекомендации к виду отопительного прибора.

Технические требования к установке коаксиальной трубы

Установка дымоотводной коаксиальной системы газовым отопительным приборам с камерой сгорания закрытого типа проводится в соответствии с нормативной документацией. При отклонении от требуемых норм газовая служба не дает разрешение на эксплуатацию котла.

Согласно правилам, установленным СНиП, для коаксиальных дымоотводов прописаны такие технические требования:

  1. Коаксиальные дымудаляющие конструкции могут размещаться в вертикальном и горизонтальном положении. Их установка независимо от типа монтажа осуществляется после одобрения газовой службой предоставленного проекта.
  2. В одну сеть не допускается подключение отопительных агрегатов с разными типами отводов – принудительным и естественным.
  3. Размещение трубы дымоотвода на фасаде не должно быть от уровня, если ниже 2 метров. Диаметр отверстия для выхода дымохода в стене необходимо делать на 1 сантиметр больше от трубы. Для домов из дерева проем рекомендуется увеличивать на 5 сантиметров и защищать негорючими материалами.
  4. В многоэтажных зданиях следует соблюдать расстояние от трубы до расположенного над ней оконного проема не меньше 1 метра. Если двери и окна находятся на одном уровне с дымоотводной системой, то выдерживается дистанция 50 сантиметров.
  5. Выход коаксиальной трубы должен находиться выше от верхней точки теплового генератора на 1,5 метра.
  6. От газопровода к дымоходу соблюдается дистанция больше половины диаметра наружной трубы.

При выведении дымохода наружу здание стыки не должны находиться в стене. Все детали конструкции должны полностью подходить друг другу в диаметре. Через стены допускается вывод дымоходов для тепловых систем мощностью не более 30 киловатт. Через соединения устройства для отвода продуктов сгорания ни в коем случае не должен выходить дым.

Чтобы не возникло проблем со сборкой деталей и герметичностью всей конструкции рекомендуется приобретать дымоходное устройство в комплекте от одного изготовителя.

Системы для удаления дыма коаксиального типа для котла достаточно безопасны в применении при условии правильного монтажа. Длина горизонтальных элементов дымохода должна быть больше 1 метра, а сама труба свыше 5 метров. Высота самого устройства на выходе устанавливается ниже конька кровли. Размер труб рассчитывается так, чтобы в стенном проеме не было стыков.

Установка дымоотводов выполняется двумя способами – наружным и внутренним. Каждый вариант имеет свои особенности монтажа.

Такой способ используется для готовых зданий с еще не проведенным отоплением. Изначально делаются разметка расположения дымоотвода на стене помещения. Сам монтаж устройства достаточно простой:

  • делается отверстие в стене для вывода патрубка;
  • участки с невысокой теплоустойчивостью изолируют базальтовым утеплителем;
  • в подготовленный проем вводится труба;
  • с помощью одноконтурного отвода дымоходной трубы 90 градусов и двухконтурного тройника производится подключение устройства к отопительному агрегату;
  • колено используется в качестве соединительного элемента, а тройник со съемным скатом для вертикальной фиксации конструкции;
  • подсоединенная система крепится к стене кронштейнами.

Наружная установка коаксиального дымохода для котла

После этого выполняется сборка всей конструкции. Все детали скрепляются хомутами. Участок проема для вывода дымохода заделывается, а труба защищается специальным кожухом. Стыки проема закрываются фартуком.

Перед установкой отводящей продуты сгорания топлива системы, проверяется совместимость диаметров выходного патрубка отопительного агрегата и дымоотвода. Размер трубки на выходке котла должен быть не больше чем объем выводящей газы трубы.

Монтаж проводится с такой последовательностью:

  1. К специальному патрубку для дымоотвода на котле крепится соединительное колено и тройник. Для двухконтурных агрегатов еще устанавливается переходной узел. Все стыки фиксируются с помощью хомутов.
  2. В стене проделывается проем для вывода дымоходной трубы наружу.
  3. Если дымоходный патрубок находится на котле сбоку, то после установки переходных элементов собирается горизонтальная дымоотводная конструкция. При этом отверстие для вывода на улицу трубы располагают от креплений к отопительному прибору на расстоянии 1,5 метра.
  4. Чтобы конденсат произвольно стекал вниз по каналу в специальный сборник, наружную трубу закрепляют под небольшим уклоном.
  5. Верхнее расположение на котле выходного патрубка намного облегчает установку дымоотводной конструкции. Вертикальная сборка осуществляется при помощи специальных кронштейнов. На выходе из крыши дымохода оставляется воздушная прослойка и укладывается материал с негорючими свойствами. Стыки покрываются фартуком.

После сборки конструкции тщательно проверяется плотность всех стыков.

Дымоходы коаксиального типа для котлов имеют немало преимущественных сторон применения:

  1. Повышение производительности отопительной системы. За счет подогретых воздушных масс поступающих с улицы к топке и осуществляется полное сгорание топлива, которое благодаря воздушным массам не расходуется на подогрев котла. Поэтому КПД у коаксиальных устройств значительно превышает показатели простых дымоходов.
  2. Безопасность использования. Воздух, проникая с улицы в каналы, не дает сильно нагреться выводящей газы, системе тем самым повышая пожаробезопасность всей конструкции. Отверстие в стене, через которое выводят дымоотвод можно дополнительно не изолировать.
  3. Универсальное применение. Коаксиальные приспособления для вывода сжигаемых газов можно применять для турбированных агрегатов функционирующих на любом типе топлива.

Одним недостатком таких дымоходных систем является возможность образования льда на трубах при низких температурах воздуха. Это происходит за счет наличия конденсата в каналах. Он образуется из-за того что температура выходящих продуктов сгорания припадает ниже уровня точки росы.

Коаксиальные дымоходы намного продуктивней обычных приспособлений для отвода дыма. Они удобны в использовании, безопасны, практичны и установка системы осуществляется совершенно просто. Сравнительно высокая цена на изделия вполне оправдана эффективностью применения.

Монтаж коаксиального дымохода газового котла своими руками часто производится для оптимизации функционирования системы отопления. Если она не работает на электроэнергии, то в обязательном порядке требует отвода дыма. Раньше для этого применяли стандартные дымоходы, но на сегодняшний день появились более совершенные приспособления.

Конструкция подразумевает размещение одного объекта внутри другого. Подобный дымоход делают в виде двухконтурного изделия. В качестве строительного материала используются трубы разного диаметра. Подобные «сооружения» подразделяются на несколько видов:

Каждая из описанных разновидностей имеет свои особенности и область применения. Перед монтажом того или иного типа рекомендуется подробно изучить все сведения о них.

Комплектующие для коаксиального дымохода можно приобрести в специализированных магазинах

Конструкция подобного приспособления позволяет выполнять несколько функций, то есть обеспечивать стабильный приток кислорода для «стимулирования» пламени в топке и отводить дым. Приспособление включает в себя несколько модулей, в число которых входят:

  1. Прямые трубы. Они используются для сооружения основного корпуса.
  2. Декоративные накладки, являющиеся фланцами, перекрывающими места, где ствол дымоотвода проходит сквозь строительные конструкции.
  3. Тройники, которые становятся частью системы, если продукты горения требуется отводить сразу от нескольких отопительных агрегатов.
  4. Уплотнители (представляют собой приспособления, обеспечивающие полную герметичность корпуса в местах прохода через стену).
  5. Соединительные приспособления. Они являются отводами на 90 о и 45 о или муфтами.
  6. Арматурные элементы, которые включают в себя хомуты, а также кронштейны.
  7. Устройства, предназначенные для удаления конденсата. Этот конструктивный элемент располагается на вертикальных участках, оснащается затвором водяной разновидности, не позволяющим давлению воздуха понижаться.
  8. Переходники. Они нужны для соединения дымоотводной системы с котлом.
  9. Комплектующие, оборудованные специальным отверстием. Подобное «смотровое окно» нужно для диагностики и удаления загрязнений из дымохода.
  10. Насадки. Они нужны для своевременного вывода дымных масс, забора воздуха с улицы.

Функционирование заключается во внешнем заборе воздушных масс с улицы посредством наружного канала. Во время движения по трубопроводу воздух нагревается за счёт контакта с каналом внутри специальной шахты для «транспортировки» дымных масс. Прогретый кислород попадает в топку, что увеличивает КПД, снижает траты газового топлива при функционировании котла.

Это важно! Канал снаружи играет роль устройства охлаждения, понижающего температуру на поверхности трубопровода. Благодаря этому дымоход подобной разновидности может монтироваться в частном (из дерева) строении без принятия серьёзных мер по обеспечению безопасности (пожарной).

Как упоминалось выше, внутренний канал обеспечивает «транспортировку» дымных масс. Он нередко оборудуется специальными утеплителями, что даёт возможность увеличивать тягу в вертикальных конструкциях. Подобная разновидность имеет три канала, один из них предназначен для заполнения утеплителем на основе базальта. Чтобы обеспечить бесперебойную работу самодельного дымохода, требуется заранее произвести расчёты и качественно выполнить установку с учётом особенностей строения.

Схема монтажа дымохода

Основным преимуществом дымоотвода коаксиальной разновидности является то, что воздушные массы, используемые в работе котла, забираются не из помещения, а с открытого воздуха. Это избавляет от необходимости делать мощную систему вентиляции, более того, для использования под котельную в такой ситуации подойдёт даже небольшое помещение.

Помимо описанной особенности, к положительным сторонам подобного приспособления относятся:

  1. Высокая скорость монтажа. Конструкцию дымоотвода нельзя назвать сложной, поэтому установка может производиться самостоятельно (привлекать специалистов и оплачивать их услуги необязательно).
  2. Возможность использования для отвода продуктов горения из котельной многоквартирного дома.
  3. Возможность использования для увеличения эффективности функционирования практически любой разновидности отопительного оборудования.
  4. Хороший показатель тяги, который наблюдается, если монтажные работы выполнены качественно.

Благодаря перечисленным положительным сторонам коаксиальный дымоход пользуется популярностью среди большого количества людей. Помимо преимуществ, двухканальные дымоходы имеют ряд недостатков.

В их число входят:

  1. Необходимость согласования монтажа со службой санэпиднадзора. Это обусловлено тем, что во время функционирования выбрасывается множество токсичного конденсата. Выливать эту субстанцию на землю строго запрещено, а утилизация производится в специально отведённых местах. Однако если использовать такую разновидность дымоотвода в частном доме, то все претензии будут сведены к индивидуальным пожеланиям его хозяев. Но при монтаже систем коллективного типа получение разрешения от упомянутой выше службы — обязательное условие.
  2. Необходимость организации изоляции трубы от коаксиального конденсата. Даже небольшие ошибки, допущенные во время монтажа, приведут к обледенению выходного отверстия, что спровоцирует снижение тяги.

Несмотря на описанные недостатки, дымоотводные системы подобной разновидности часто монтируются как в частных домах, коттеджах или на дачах, так и в многоквартирных зданиях. Однако к процедуре монтажа требуется отнестись с максимальной ответственностью и вниманием. Это поможет избежать лишних расходов в будущем.

Более того, ошибки при установке могут привести к деформации коммуникаций дымохода во время работы. Некоторые проблемы могут решить специалисты, но при длительном игнорировании неполадок может возникнуть необходимость приобретения новой системы и её монтажа.

На схеме наглядно видно, как работает коаксиальный дымоход

Монтаж коаксиального дымохода газового котла своими руками

В алгоритме монтажа нет ничего сложного, однако существуют особенности, которые оказывают ощутимое влияние на функционирование системы в будущем. Перед приобретением готовой системы дымоотвода требуется внимательно изучить диаметр трубопровода, который будет соединяться с котлом.

Это важно! Немаловажную роль в установке и дальнейшей эксплуатации играют требования СНиП. Их соблюдение является обязательным условием, так как пренебрежение такими правилам может привести не только к проблемам с санэпиднадзором, но и несчастным случаям.

Правила установки дымоходов для газового котла, а также соответствующие нормы, установленные государством, подробно изложены в СНиП 2.04.08-87 и 2.04.05-91. Составление индивидуальных проектов, расчётные процедуры и установка производятся в соответствии с ними. Нарушение этих правил приведёт к отказу газовой службы и сделает законный монтаж невозможным. СНиПом регламентируется:

Описанные требования безопасности могут изменяться с течением времени, поэтому перед началом монтажных работ требуется получить консультацию специалиста.

Требования санитарных норм и правил к расстояниям между объектами

Если требуется самостоятельно произвести монтаж дымохода внутренней разновидности, то все действия выполняются в следующей последовательности:

  1. Проверить соответствие размеров патрубка котла и трубы дымоотвода.
  2. Подготовить отверстие, через которое трубопровод будет выводиться наружу. Его диаметр необходимо сделать чуть больше аналогичного параметра трубопровода.
  3. Присоединить к патрубку газового котла соответствующий элемент дымоотводной системы.
  4. Зафиксировать соединение при помощи болтов и хомутов.
  5. Последовательно собрать всю дымоотводную систему. Каждый элемент устанавливается на «своё» место, после чего закрепляется хомутами (они повышают уровень надёжности соединения).
  6. Установить поверх креплений накладки, выполняющие декоративные функции. Они помогут сохранить эстетичный вид конструкции.
  7. Вывести трубу дымохода на улицу.
  8. Обеспечить герметичность стыка.
  9. Надеть на трубу кожух, обладающий защитными свойствами. Это поможет повысить уровень безопасности возникновения неконтролируемого возгорания.

После завершения описанного процесса установки требуется проверить герметичность стыков, накрыть их специальным фартуком.

Если речь идёт о дымоотводной системе наружной разновидности, то процедура монтажа имеет свои особенности. Когда требуется выполнить монтаж такого дымохода, необходимо придерживаться следующего алгоритма:

  1. Определить место выхода и отметить его расположение на стене здания.
  2. Сделать отверстие на месте метки. Диаметр должен соответствовать сечению трубы.
  3. Соединить дымоход с отопительным прибором. Для этого требуется использовать двухконтурное колено и специальный тройник. Он нужен, чтобы обеспечить устойчивость готовой конструкции в вертикальном положении.
  4. Закрепить «сооружение» к стене при помощи кронштейнов.
  5. Заделать участок выхода дымохода из стены и продолжить собирать его до нужной высоты.
  6. Закрепить конструкцию к внешней стене, используя хомуты.

Чтобы обеспечить надёжное соединение двухконтурных труб, требуется использовать переходные узлы.

Переходные узлы, соединяющие двухконтурные трубы — важные элементы конструкции устройства

Особенности горизонтального и вертикального монтажа

Если речь идёт о горизонтальном варианте установки, то эту процедуру требуется производить с учётом технических особенностей здания. Заранее нужно рассчитать следующие параметры:

  1. Высоту трубы. Расстояние от выходного патрубка до отверстия в стене должно составлять меньше 1 м. Прямой вывод трубы от выходного патрубка на улицу не допускается.
  2. Количество поворотных муфт (меньше трёх).
  3. Максимальную длину горизонтально участка. Не должен превышать 3 – 5 м.

Увеличение продуцирования конденсата является особенностью эксплуатации дымоотводной системы в холодное время года. Избыточное выпадение влаги обусловлено жёсткими условиями эксплуатации.

Когда требуется произвести монтаж вертикального дымоотвода, необходимо помнить, что эта процедура может осуществляться двумя способами:

  1. Каскадным. Он подразумевает подключение к одной трубе сразу нескольких отопительных агрегатов. Подобная схема довольно часто используется в МКД.
  2. Индивидуальным. Максимальная длина вертикальных элементов составляет 7 м. Это позволяет производить монтаж в двухэтажном частном доме.

Варианты монтажа дымохода в частном доме

Если речь идёт о кирпичном здании, то монтировать дымоотводную систему можно как внутри, так и снаружи. Однако эффективную теплоизоляцию требуется сделать в любом случае. Это позволит избежать неприятных последствий, которые с большой долей вероятности возникнут при интенсивной эксплуатации котла, если пренебречь утеплителем.

Видео: варианты подключения коаксиального дымохода к газовым котлам

Установка дымохода представляет собой процедуру, которую может произвести любой жилец частного или многоквартирного дома, имеющий базовые навыки и знания в соответствующей области. Если таковые полностью отсутствуют, то обратиться к специалистам по монтажу подобных систем — лучшее решение. Такой подход поможет избежать лишних расходов, а также проблем с определёнными службами, связанных с ошибками, которые допущены во время установки, и их последствиями, проявляющимися во время интенсивного использования.

Вопрос автономного отопления решатся в индивидуальном порядке. Большой популярностью пользуются газовые котлы с коаксиальным дымоходом в виду отличного КПД, доступности топлива и приемлемой стоимости. Основным достоинством такой системы является возможность монтажа уже после того как было построен дом. В статье речь пойдет о том, как установить коаксиальный котел.

Содержание:

Установку оборудования можно доверить специализированным фирмам, которые произведут работы «под ключ». Таким образом, избавляя владельцев от согласования документации с компетентными организациями и нюансов монтажа.

Однако, если имеется желание выполнить установочные работы собственными силами, то зная принцип работы газового оборудования и соблюдая все нормы и правила (СНиП), справиться с данным процессом можно будет без особых трудностей.

Одноконтурный котел коаксиальный

  • Теплоноситель, чаще вода, поступает в теплообменник, где нагревается до нужной температуры за счет сгорания газа. Устройство имеет 2 запальника (основной и дополнительный, используемый для поддержания «спящего» режима). Поджиг может быть ручным или автоматическим.
  • Оборудование разделяется на одноконтурные и двухконтурные. В первом случае, модели предназначены только для подключения отопительной системы. Газовые агрегаты с двумя контурами обеспечивают не только тепло в доме, но и осуществляют подогрев воды для бытовых и хозяйственных нужд.
  • Камера сгорания изолирована от внешних воздействий. Приток воздушных масс с улицы и выход углекислого газа (продуктов горения) производится через коаксиальный канал. Его конструкция – труба в трубе, не допускает смешивания двух разных потоков.
  • В основном все агрегаты оснащаются системами управления и безопасности. Автоматика состоит из термостатов, индикаторов, сбросных и предохранительных клапанов, датчиков, вентиляторов и т.д.
  • Котлы различаются не только по техническим характеристикам, но и по способам установки. Они бывают напольными и настенными. Последний вид намного легче и не занимает много полезной площади.
  • При компактных размерах соответственно и мощность оборудования уменьшается. Его установка выполняется для обогрева теплиц, офисных и жилых помещений с квадратурой до 150-250 кв.м.
  • Напольный коаксиальный котел в виду крупной камеры сгорания отличается высоким коэффициентом полезного действия. Такие модели подходят для отопления и обеспечения горячей водой строения производственного назначения и жилые дома больших площадей.
  • Для изготовления корпусов используют различные металлы и их сплавы. Наибольшей популярностью пользуются устройства из чугуна и стали. Такие изделия характеризуются неплохими показателями при доступной стоимости.
  • Высокой надежностью, теплоотдачей и долгим эксплуатационным сроком отличаются медные и силуминовые котлы. Однако их стоимость останавливает многих потребителей от приобретения.

Для подбора оборудования лучше проконсультироваться со специалистами, не лишним будет спросить мнение соседей или родственников, эксплуатирующих подобные устройства.

  • Их незаинтересованность поможет дать более объективную оценку работы котла, отметить отсутствие той или иной функции либо наоборот подчеркнуть широкий набор, половиной из которого пользоваться не приходится.
  • Как правило, устройства имеют комбинированный режим работы – газ и электричество. При покупке отдайте предпочтение энергонезависимым моделям, иначе при отключении электричества придется несладко. Оборудование можно скомплектовать источником бесперебойного питания. Мощность современных ИБП равна 200-350 кВт/ч.

В общих чертах план будет состоять из следующих пунктов:

  • получить разрешение на установку в газовой службе;
  • исходя из проекта, подготовить место под монтаж оборудования и проводки дымохода;
  • выбор котла по мощности, размерам, бренду, внешнему виду и другим параметрам.

Потребление природного или сжиженного газа определяет производительность агрегата. Как правило, на каждые 10 кв.м. площади расходуется 1 кВт/ч. Из этого следует, что для постройки в 100 кв.м. нужно устройство как минимум в 10 кВт. Так, устройство с минимальной мощностью 10 кВ/ч расходует 1,12 куб.м. природного газа или 0,86 кг/ч сжиженного пропан-бутана.

Что касается производителя, то лидирующие места занимают заводы Швеции и Германии. Их продукция характеризуется надежностью, качеством и функциональностью. Высокие позиции поддерживает не менее высокая стоимость.

  • Итальянские котлы имеют стабильное качество без нареканий. Однако положительные рекомендации даются только на устройства собранные в этой стране. Китайская сборка сводит все достоинства к нулю.
  • Оборудование из Чехии довольно неприхотливо. Однако их слабым местом является электроника, что особенно важно иметь в виду, потому как нестабильность подачи напряжения в электросетях характерна для нашей страны. Выходом может послужить установка стабилизатора.
  • К бюджетным вариантам относятся котлы отечественного, корейского и китайского производства. Эту категорию можно назвать «счастливый случай», то есть можно купить дешевый котел, который на удивление прослужит долгие годы или, что чаще случается, поломка произойдет в самый разгар первого отопительного сезона.

При выборе места для размещения газового коаксиального оборудования необходимо, чтобы оно соответствовало следующим требованиям:

  • наличие вентиляционной системы и газоанализатора;
  • стена при монтаже подвесного теплогенератора изолируется негорючим материалом;
  • установка напольных моделей осуществляется на бетонное основание или металлический лист;
  • располагать другие газовые приборы и электрооборудование ближе, чем на 30 см к основному котлу запрещено.

При соблюдении вышеперечисленных норм и правил можно рассчитывать не только на эффективную работу системы, но и безопасность всех членов семьи.

Внимание: при установке котла с открытой топкой требования более жесткие!

  • Котлы с закрытой камерой сгорания устанавливают намного чаще по сравнению, с другими видами отопительного оборудования. Основное их достоинство заключается в возможности монтажа в помещениях, не оснащенных специальными стационарными вытяжками. Для работоспособности теплогенератора необходим коаксиальный канал, который выводится через окно или технологическое отверстие в стене.
  • Оборудование такой конструкции могут монтироваться на чердаках, кухнях и цокольных этажах. Здесь необходимо лишь одно условие – наличие окна или возможности просверливания стены для выхода дымоходной трубы.
  • Конструкция представляет собой две трубы разного сечения, вставленные друг в друга. По внутренней трубе выходят продукты сгорания. Расстояние, полученное разницей диаметров, используется для забора свежих воздушных масс.

К особенностям и преимуществам коаксиального дымохода можно отнести:

  • приток воздуха с одновременным отводом продуктов горения обеспечивает защиту от поступления угарных газов в помещение;
  • особая конструкция не позволяет нагревать внешний корпус труб, а значит не передавать тепло стенам, что не безопасно для деревянных строений;
  • данная сиситема повышает эффективность работы всей системы обогрева дома целом, путем частичного подогревания уличного воздуха.

Каналы приобретаются отдельно от котла, большой выбор предоставляет возможность подобрать изделия не только необходимого диаметра, но и предпочитаемого материала (полимеры, керамика, оцинкованная сталь и т.д.). Иногда трубы входят в комплектацию к газовому устройству.

Установка оборудования производится не ближе 60 см от оконного проема, такие нормы обуславливаются тем, чтобы выходящие угарные газы не возвращались обратно. При отсутствии таких условий, используйте максимально возможное расстояние.

  • Напольный котел. Для данного агрегата необходимо ровное основание. Между задней стенкой корпуса и стеной строения оставляется технологический зазор для обслуживания устройства. Поставив агрегат в предполагаемое место, соберите коаксиальную систему. Затем на стене разметьте точку ее выхода с минимальным расстоянием от пола в 1,5 м.
  • Настенный котел. Установка такого рода устройств производится на несущую или укрепленную стену. Прикиньте, на какой высоте будет удобно его обслуживание, оптимальный параметр – 1-1,6 м. На этом уровне отметьте точки под планку (она входит в комплект). Проверьте горизонтальность строительным уровнем.

Установите котел на крепежную полосу. Далее необходимо собрать дымоходный канал, и определить, в каком месте необходимо просверлить отверстие под трубу. Здесь следует учесть, что при горизонтальном выходе канала уклон должен быть не менее 3 градусов. Это значительно облегчит стекание конденсата.

  • Отодвинув или сняв оборудование, с помощью перфоратора со специальной насадкой просверлите отверстие нужного диаметра. Труба в него должна проходить свободно. Коронка подбирается в зависимости от материала, из которого возведены стены (дерево, кирпич, бетонные блоки).
  • Переживать за интерьер и экстерьер не стоит. В продаже имеются специальные декоративные накладные детали.

Каждый конкретный случай определяет направление канала. Это может быть наклонное, вертикальное и горизонтальное расположение.

Совет: горизонтальный ход системы возможен только при наличии принудительной вентиляции!

  • Вертикальное направление чаще используется, когда нет возможности сделать выход канала через стену. В этом случае необходимо рассчитать путь канала через крышу, чтобы труба не уперлась в лаги или другие конструкционные детали крыши.
  • Для дымохода используйте заводские фасонные детали и комплектующие. С их помощью сборка и монтаж получатся качественнее и надежнее. Старайтесь избегать многочисленных перегибов и поворотов.
  • Максимально простая форма канала будет работать эффективнее. При удлинении канала, но не более 3 м, используются специальные хомуты.

Совет: применять герметик и любые другие подручные материалы запрещается.

  • Окончательная сборка всех элементов системы начинается с установки газового оборудования на место. Котел подключается к подаче газа. Для этого используется специальный резиновый шланг. Герметичность соединений проверяется путем их смачивания мыльным раствором.
  • С помощью адаптера проводится подсоединение трубы к оборудованию. Далее идет вертикальный удлинитель, соединительный хомут, а затем колено для горизонтального поворота канала. Можно сразу использовать колено после адаптера.
  • К колену подсоединяется труба нужной длины, за которой следует пуско-отводящий канал. Расстояние должно быть рассчитано таким образом, чтобы данный элемент выступал на улицу как минимум на 30 см.
  • При горизонтальном отводе обязательно необходимо наличие сборника конденсатора. Он монтируется в нижней части конструкции.
  • Теперь осталось выполнить соединение раструба котла к системе водоснабжения.

Перед работами обращаются в уполномоченные органы для получения разрешения на установку и эксплуатацию отопительного оборудования. Легкость монтажа самого котла и коаксиального дымохода не должно вводить в заблуждение. Только придерживаясь прилагаемой инструкции и соблюдая требования СНиП можно говорить о качестве обогрева помещений и безопасности всех проживающих.

Автор статьи: Анатолий Беляков

Добрый день. Меня зовут Анатолий. Я уже более 7 лет работаю прорабом в крупной строительной компании. Считая себя профессионалом, хочу научить всех посетителей сайта решать разнообразные вопросы. Все данные для сайта собраны и тщательно переработаны для того чтобы донести в удобном виде всю требуемую информацию. Однако чтобы применить все, описанное на сайте желательно проконсультироваться с профессионалами.

✔ Обо мне ✉ Обратная связь Оцените статью:

Оценка 3 проголосовавших: 17

Как работают камины с прямой вентиляцией?

06 фев. Как работают камины с прямой вентиляцией?

Отправлено в 08:18
в газовом камине
от админа

Газовый камин подвергся капитальному ремонту с момента его появления на рынке. Раньше чаще использовались газовые плиты и обогреватели. Камины были в основном декоративными и не имели большого значения для отопления. В 80-е годы прошлого века, когда появилась прямая вентиляция, газовые камины начали стремительно опережать старые деревянные.Это стало очень популярным выбором среди тех, кто с нетерпением ждет установки газового камина. Итак, как работают камины с прямой вентиляцией?

Что такое вентиляция?

Вентиляция — это способ выхода продуктов сгорания из топки отопительного прибора на улицу. В старых дровяных каминах выходил воздух через дымоход. В общем, будь то камин, печь или топка, для вентиляции наружу доступны два специальных средства. Это:

  1. 1.По горизонтали
  2. 2. Вертикально
  3. 3. Оба

Направление выпуска воздуха зависит как от типа продукта, так и от используемого топлива.

Как работают камины с прямой вентиляцией?

Камины с прямой вентиляцией могут выходить на улицу горизонтально, вертикально или в обоих направлениях. Используемое устройство представляет собой двойную или коаксиальную трубу, выходящую из внешней стены или крыши. Однако у этого типа камина есть и другой вариант.

Эта технология позволяет использовать трубу, соединенную с полностью закрытой камерой, для подачи свежего воздуха для горения и вытягивания газа и дыма под действием силы тяжести.Герметичная стеклянная камера вокруг топки предотвращает утечку вредных газов, позволяя лучистому теплу эффективно и эффективно нагревать ее.

Камины с прямой вентиляцией

Камины с прямой вентиляцией становятся все более популярными, поскольку люди пытаются снизить затраты на электроэнергию. Они мгновенно нагревают одним нажатием кнопки. Они просты в эксплуатации и удобны. Их экономическая эффективность обеспечивает их постоянную популярность. Если вам интересно, как работают камины с прямой вентиляцией или какая модель лучше всего соответствует вашим потребностям, свяжитесь с командой профессионалов Kozy Heat Fireplaces по адресу https: // www.kozyheat.com/.

Объяснение вентиляции камина — Горящее бревно

Руководство по выбору вентиляции камина

Некоторые варианты камина необходимо выводить наружу. Например, в то время как электрические камины вообще не требуют вентиляции, газовые и дровяные камины, топки и печи необходимо выводить наружу, чтобы обеспечить здоровое качество воздуха в помещении.

На самом деле, существует несколько различных способов отвода воздуха в зависимости от расположения камина и топлива, которое он сжигает.Итак, чтобы помочь вам решить, какой вариант вентиляции лучше всего подходит для вашего дома и предпочтения камина, рассмотрите это руководство по вентиляции камина.

Виды вентиляции

Камины обычно вентилируются через крышу с помощью трубы или дымохода или через стену на улицу с прямым вентиляционным отверстием.

Вот различные типы вентиляции в зависимости от типа используемого камина или печи:

  • Газовые камины обычно вентилируются горизонтально через стену и выходят наружу — прямая вентиляция — но они также могут вентилироваться вертикально через крышу.
  • Дровяные камины и печи требуют вертикальной вентиляции через крышу.
  • Пеллетные печи часто вентилируются горизонтально прямо через стену на улицу.
  • Каминные топки обычно вентилируются горизонтально через крышу через существующий дымоход.

Прямой воздухозаборник

В камине с прямой вентиляцией вентиляция выводится прямо через стену наружу с помощью жестких или гибких вентиляционных отверстий.Камины с прямой вытяжкой имеют две камеры. Один втягивает свежий наружный воздух в герметичную топку для сжигания, а другой удаляет выхлопные газы, газы и побочные продукты огня наружу.

Холодный воздух из помещения втягивается в нижнюю камеру, циркулирует вокруг топки и выпускается в виде теплого воздуха с помощью вентилятора. Центральная горелка также излучает лучистое тепло от лицевой стороны устройства, добавляя тепла вашему жилому пространству.

Вытяжной вывод устанавливается снаружи и соединяется с камином внутри помещения.Вентиляционные выходы либо сверху, либо сзади камина, что обеспечивает гибкость при установке. А еще есть задняя выхлопная труба.

Прямая вентиляция может проходить вверх, вниз и вокруг большинства объектов в пространстве, например вокруг лестниц. Таким образом, существуют универсальные варианты установки, позволяющие добиться большей гибкости при выборе места расположения камина.

По сравнению с дымоходами, этот тип вентиляции устраняет сквозняки и холодные точки, поддерживает качество воздуха в помещении, повышает эффективность и равномерно распределяет тепло по всему помещению.

Камины

с прямой вентиляцией также могут работать без электричества, используя батареи или автономную систему для питания вентилятора и других принадлежностей. Эта особенность особенно важна, если в середине зимы наступает затемнение.

Системы прямой вентиляции:

Верхнее вентиляционное отверстие

В камине с верхней вентиляцией, также известной как прямая вентиляция, выходная вентиляция направляется вертикально через существующий дровяной дымоход.

Боковое отверстие

Камин с боковой вентиляцией, также известный как коаксиальная прямая вентиляция, выходит горизонтально через стену наружу.Камины с прямой вентиляцией без зазора используются в домах без существующих каминов и дымоходов.

Естественное отверстие (или B-образное отверстие)

Камин с естественным отводом газа, также известный как камин с отводом B, втягивает воздух для горения изнутри дома и выводит побочные продукты сгорания через крышу через систему вентиляции труб или дымоход из кирпича и раствора. Системы естественной вентиляции считаются наименее эффективным вариантом вентиляции, поскольку нагретый воздух в помещении уходит наружу, а холодный воздух может попадать в дом через дымоход.

Вентиляционное отверстие

В системах вентиляции

Power используется вспомогательное оборудование с приводом от вентилятора, расположенное вдоль вентиляционного отверстия, для увеличения воздухообмена и обеспечения более длинных вентиляционных систем. Из-за длинного участка вентиляции камин с вытяжкой можно установить в местах, где другие вентиляционные системы и камины могут не работать, например, на отдельно стоящей стене.

Без вентиляции

Камин без вентиляции

Камины без вентиляции не имеют выхода наружу через дымоход, трубу или прямую вентиляцию. Эти камины можно установить практически в любом месте дома.И ни одно из произведенного тепла не теряется на улице. Но поскольку в этих каминах нет вентиляции, загрязняющие вещества от горения попадают в воздух в помещении.

Гелевый камин без вентиляции

В этих каминах сжигается гелевая субстанция, которая обычно используется в баллончиках для образования пламени. А гель может даже имитировать запах и звуки дров.

Гелевые камины

бывают разных дизайнов и стилей, в том числе подвесные гелевые камины. Они также используются в жилых помещениях на открытом воздухе.

Электрический камин без вентиляции

Так как в электрическом камине нет горения, эти камины всегда без вентиляционных отверстий и, возможно, являются самым безопасным вариантом без вентиляционных отверстий.

Они используют электричество и светодиодные фонари для создания искусственного пламени. И они также действуют как обогреватель помещения, при этом обогрев не является обязательным.

Они мобильны, компактны и могут быть легко использованы в большинстве помещений дома, часто с пультом дистанционного управления для регулировки температуры и пламени.

Природный газ и пропан

Если вы выберете газовый камин, топливо, которое вы будете использовать, будет зависеть от нескольких факторов, включая доступ к топливу.

Природный газ

Природный газ более доступен в городских и пригородных районах. И, возможно, у вас уже есть подключение к источнику природного газа к вашему дому.

Поскольку природный газ подается прямо в дом, это более удобный вариант топлива, чем пропан, для которого необходимо заполнить резервуары. К тому же он более доступен по цене, чем пропан.

Пропан

Если вы живете в сельской местности, у вас может не быть доступа к газопроводу. Так что пропан может быть вашим единственным вариантом заправки газового камина.

Независимо от того, насколько хорошо вентилируется камин, всегда помните о безопасности. Независимо от того, есть ли у вас газовый камин с прямым выпуском воздуха, дровяной камин или топка, убедитесь, что вы установили в своем доме детектор угарного газа.

Окись углерода (CO) — это невидимый и токсичный побочный газ без запаха, образующийся при сжигании древесины, керосина, природного газа и пропана.И если уровень CO в доме становится слишком высоким, этот газ может вызвать отравление CO. Но с работающим детектором CO вы будете предупреждены о любом риске.

Для получения дополнительной информации о лучшем типе камина и вариантах вентиляции для вашего дома обратитесь к местным экспертам по каминам. Благодаря такому множеству вариантов на выбор и небольшой помощи экспертов вы можете найти идеальное место в своем доме для своего нового камина.

Ошибка компиляции

 Строка 1: #ExternalChecksum ("C: \ sites \ files \ kastlefireplace.com \ errors \ 400.aspx "," {ff1816ec-aa5e-4d10-87f7-6f4963833460} "," 0110993DF948C473B711BF89BC4B613B8EA9D480 ")
Строка 2: '---------------------------------------------- --------------------------------
Строка 3: '
Строка 4: «Этот код был сгенерирован инструментом.
Строка 5: 'Версия среды выполнения: 4.0.30319.42000
Строка 6: '
Строка 7: «Изменения в этом файле могут вызвать некорректное поведение и будут потеряны, если
Строка 8: «код регенерирован.Строка 9:
Строка 10: '---------------------------------------------- --------------------------------
Строка 11:
Строка 12: Option Strict On
Строка 13: Явная опция Вкл.
Строка 14:
Строка 15: Импорт Adam_Classes_2012
Строка 16: Импорт ASP
Строка 17: Импорт Microsoft.VisualBasic
Строка 18: Система импорта
Строка 19: Импорт System.Collections
Строка 20: Импорт System.Collections.Generic
Строка 21: Импортирует System.Collections.Специализированный
Строка 22: Импортирует System.ComponentModel.DataAnnotations
Строка 23: Импорт System.Configuration
Строка 24: Импорт System.Data
Строка 25: Импорт System.Data.SQLClient
Строка 26: Импортирует System.IO
Строка 27: Импорт System.Linq
Строка 28: Импортирует System.Net
Строка 29: Импортирует System.Text
Строка 30: Импортирует System.Text.RegularExpressions
Строка 31: Импорт System.Web
Строка 32: Импорт System.Web.Caching
Строка 33: Импорт System.Web.DynamicData
Строка 34: Система импорта.Web.HttpContext
Строка 35: Импорт System.Web.Profile
Строка 36: Импорт System.Web.Security
Строка 37: Импортирует System.Web.SessionState
Строка 38: Импорт System.Web.UI
Строка 39: Импорт System.Web.UI.HtmlControls
Строка 40: Импорт System.Web.UI.WebControls
Строка 41: Импорт System.Web.UI.WebControls.Expressions
Строка 42: Импорт System.Web.UI.WebControls.WebParts
Строка 43: Импортирует System.XML
Строка 44: Импортирует System.Xml.Linq
Строка 45:
Строка 46:
Строка 47: частичные ошибки открытого класса_400
Строка 48: Система агрегатов.Web.SessionState.IRequiresSessionState
Строка 49:
Строка 50: защищенный профиль свойства только для чтения () как System.Web.Profile.DefaultProfile
Строка 51: Get
Строка 52: возврат CType (Me.Context.Profile, System.Web.Profile.DefaultProfile)
Строка 53: End Get
Строка 54: Конечное свойство
Строка 55:
Строка 56: Защищенное свойство только для чтения ApplicationInstance () как ASP.global_asax
Строка 57: Get
Строка 58: вернуть CType (Me.Context.ApplicationInstance, ASP.global_asax)
Строка 59: End Get
Строка 60: Конечная собственность
Строка 61: Конец класса
Строка 62:
Строка 63: Пространство имен ASP
Строка 64:
Строка 65:  _
Строка 66: error_400_aspx общедоступного класса
Строка 67: Наследует Global.errors_400
Строка 68: реализует System.Web.IHttpHandler
Строка 69:
Строка 70: ​​частный общий __PageInspector_SetTraceDataMethod как системный.Reflection.MethodInfo = Global.ASP.errors_400_aspx .__ PageInspector_LoadHelper ("SetTraceData")
Строка 71:
Строка 72: Private Shared __initialized as Boolean
Строка 73:
Строка 74: Частные общие __fileDependencies как объект
Строка 75:
Строка 76:  _
Строка 77: Public Sub New ()
Строка 78: MyBase.New
Строка 79: Тусклые зависимости () как строка
Строка 80:
Строка 81: #ExternalSource ("C: \ sites \ files \ kastlefireplace.com \ errors \ 400.aspx.vb ", 912304)
Строка 82: CType (Me, Global.System.Web.UI.Page) .AppRelativeVirtualPath = "~ / errors / 400.aspx"
Строка 83:
Строка 84: #End ExternalSource
Строка 85: Если (Global.ASP.errors_400_aspx .__ initialized = false), то
Строка 86: зависимости = Новая строка (3) {}
Строка 87: зависимости (0) = "~ / errors / 400.aspx"
Строка 88: dependencies (1) = "~ / errors / generic.master"
Строка 89: dependencies (2) = "~ / errors / generic.master.vb "
Строка 90: dependencies (3) = "~ / errors / 400.aspx.vb"
Строка 91: Global.ASP.errors_400_aspx .__ fileDependencies = Me.GetWrappedFileDependencies (зависимости)
Строка 92: Global.ASP.errors_400_aspx .__ initialized = true
Строка 93: Конец, если
Строка 94: Me.Server.ScriptTimeout = 30000000
Строка 95: End Sub
Строка 96:
Строка 97: Защищенное переопределяет свойство только для чтения SupportAutoEvents () как логическое
Строка 98: Получить
Строка 99: вернуть false
Строка 100: End Get
Строка 101: Конечная собственность
Строка 102:
Строка 103:  _
Строка 104: Частная функция __BuildControl__control2 () как Global.System.Web.UI.LiteralControl
Строка 105: Dim __ctrl как Global.System.Web.UI.LiteralControl
Строка 106: __ctrl = New Global.System.Web.UI.LiteralControl ("" & Global.Microsoft.VisualBasic.ChrW (13) & Global.Microsoft.VisualBasic.ChrW (10))
Строка 107: __ctrl.TemplateControl = Me
Строка 108: Me .__ PageInspector_SetTraceData (New Object () {__ctrl, Nothing, 232, 2, true})
Строка 109: возврат __ctrl
Строка 110: Конец функции
Строка 111:
Строка 112: Частная общая функция __PageInspector_LoadHelper (ByVal helperName As String) As System.Reflection.MethodInfo
Строка 113: Dim helperClass As System.Type = System.Type.GetType ("Microsoft.VisualStudio.Web.PageInspector.Runtime.WebForms.TraceHelpers, Microsoft" & _
Строка 114: ".VisualStudio.Web.PageInspector.Tracing, Version = 14.0.0.0, Culture = нейтральный, Publ" & _
Строка 115: «icKeyToken = b03f5f7f11d50a3a», ложь, ложь)
Строка 116: Если (Not (helperClass) Is Nothing), то
Строка 117: вернуть helperClass.GetMethod (helperName)
Строка 118: Конец, если
Строка 119: ничего не вернуть
Строка 120: Завершение функции
Строка 121:
Строка 122: Частная подпрограмма __PageInspector_SetTraceData (параметры ByVal () как объект)
Строка 123: Если (Not (Global.ASP.errors_400_aspx .__ PageInspector_SetTraceDataMethod) - это ничего), то
Строка 124: Global.ASP.errors_400_aspx .__ PageInspector_SetTraceDataMethod.Invoke (ничего, параметры)
Строка 125: Конец, если
Строка 126: End Sub
Строка 127:
Строка 128:  _
Строка 129: Private Sub __BuildControlContent1 (ByVal __ctrl как System.Web.UI.Control)
Строка 130: Dim __ctrl1 как Global.System.Web.UI.LiteralControl
Строка 131:
Строка 132: #ExternalSource ("C: \ sites \ files \ kastlefireplace.com \ errors \ 400.aspx", 3)
Строка 133: __ctrl1 = Me .__ BuildControl__control2
Строка 134:
Строка 135: #End ExternalSource
Строка 136: Dim __parser As System.Web.UI.IParserAccessor = CType (__ ctrl, System.Web.UI.IParserAccessor)
Строка 137:
Строка 138: #ExternalSource ("C: \ sites \ files \ kastlefireplace.com \ errors \ 400.aspx", 3)
Строка 139: __parser.AddParsedSubObject (__ ctrl1)
Строка 140:
Строка 141: #End ExternalSource
Строка 142: End Sub
Строка 143:
Строка 144:  _
Строка 145: Частная функция __BuildControl__control3 () как глобальная.System.Web.UI.LiteralControl
Строка 146: Dim __ctrl As Global.System.Web.UI.LiteralControl
Строка 147: __ctrl = New Global.System.Web.UI.LiteralControl ("" & Global.Microsoft.VisualBasic.ChrW (13) & Global.Microsoft.VisualBasic.ChrW (10))
Строка 148: __ctrl.TemplateControl = Me
Строка 149: Me .__ PageInspector_SetTraceData (New Object () {__ctrl, Nothing, 331, 2, true})
Строка 150: возврат __ctrl
Строка 151: Завершение функции
Строка 152:
Строка 153:  _
Строка 154: Частная подпрограмма __BuildControlContent2 (ByVal __ctrl как System.Web.UI.Control)
Строка 155: Dim __ctrl1 как Global.System.Web.UI.LiteralControl
Строка 156:
Строка 157: #ExternalSource ("C: \ sites \ files \ kastlefireplace.com \ errors \ 400.aspx", 5)
Строка 158: __ctrl1 = Me .__ BuildControl__control3
Строка 159:
Строка 160: #End ExternalSource
Строка 161: Dim __parser As System.Web.UI.IParserAccessor = CType (__ ctrl, System.Web.UI.IParserAccessor)
Строка 162:
Строка 163: #ExternalSource ("C: \ sites \ files \ kastlefireplace.com \ errors \ 400.aspx", 5)
Строка 164: __parser.AddParsedSubObject (__ ctrl1)
Строка 165:
Строка 166: #End ExternalSource
Строка 167: End Sub
Строка 168:
Строка 169:  _
Строка 170: Частная функция __BuildControl__control4 () как глобальная.System.Web.UI.LiteralControl
Строка 171: Dim __ctrl As Global.System.Web.UI.LiteralControl
Строка 172: __ctrl = New Global.System.Web.UI.LiteralControl ("" & Global.Microsoft.VisualBasic.ChrW (13) & Global.Microsoft.VisualBasic.ChrW (10) & "

Плохой запрос

" & Global.Microsoft.VisualBasic.ChrW (13) & Global.Microsoft.VisualBasic.ChrW (10) & "

Произошел какой-то неправильный запрос. Я" & _ Строка 173: «изучаем проблему и постараемся решить ее как можно скорее.

"и Global.Microsoft.VisualBasic.ChrW (13) и Global.Microsoft.VisualBasic.ChrW (10)) Строка 174: __ctrl.TemplateControl = Me Строка 175: Me .__ PageInspector_SetTraceData (New Object () {__ctrl, Nothing, 427, 156, true}) Строка 176: Возврат __ctrl Строка 177: Завершение функции Строка 178: Строка 179: _ Строка 180: Частная подпрограмма __BuildControlContent3 (ByVal __ctrl As System.Web.UI.Control) Строка 181: Dim __ctrl1 как Global.System.Web.UI.LiteralControl Строка 182: Строка 183: #ExternalSource ("C: \ sites \ files \ kastlefireplace.com \ errors \ 400.aspx", 7) Строка 184: __ctrl1 = Me .__ BuildControl__control4 Строка 185: Строка 186: #End ExternalSource Строка 187: Dim __parser As System.Web.UI.IParserAccessor = CType (__ ctrl, System.Web.UI.IParserAccessor) Строка 188: Строка 189: #ExternalSource ("C: \ sites \ files \ kastlefireplace.com \ errors \ 400.aspx ", 7) Строка 190: __parser.AddParsedSubObject (__ ctrl1) Строка 191: Строка 192: #End ExternalSource Строка 193: End Sub Строка 194: Строка 195: _ Строка 196: Частная подпрограмма __BuildControlTree (ByVal __ctrl As errors_400_aspx) Строка 197: Строка 198: #ExternalSource ("C: \ sites \ files \ kastlefireplace.com \ errors \ 400.aspx ", 1) Строка 199: __ctrl.Title = "Неверный запрос". Строка 200: Строка 201: #End ExternalSource Строка 202: Строка 203: #ExternalSource ("C: \ sites \ files \ kastlefireplace.com \ errors \ 400.aspx", 1) Строка 204: __ctrl.MasterPageFile = "generic.master" Строка 205: Строка 206: #End ExternalSource Строка 207: Строка 208: #ExternalSource ("C: \ sites \ files \ kastlefireplace.com \ errors \ 400.aspx ", 1) Строка 209: __ctrl.EnableViewState = false Строка 210: Строка 211: #End ExternalSource Строка 212: Строка 213: #ExternalSource ("C: \ sites \ files \ kastlefireplace.com \ errors \ 400.aspx", 1) Строка 214: Me.InitializeCulture. Строка 215: Строка 216: #End ExternalSource Строка 217: Строка 218: #ExternalSource ("C: \ sites \ files \ kastlefireplace.com \ errors \ 400.aspx ", 3) Строка 219: Me.AddContentTemplate ("Page_Head_Before", New System.Web.UI.CompiledTemplateBuilder (AddressOf Me .__ BuildControlContent1)) Строка 220: Строка 221: #End ExternalSource Строка 222: Строка 223: #ExternalSource ("C: \ sites \ files \ kastlefireplace.com \ errors \ 400.aspx", 5) Строка 224: Me.AddContentTemplate ("Page_Head_After", New System.Web.UI.CompiledTemplateBuilder (AddressOf Me.__BuildControlContent2)) Строка 225: Строка 226: #End ExternalSource Строка 227: Строка 228: #ExternalSource ("C: \ sites \ files \ kastlefireplace.com \ errors \ 400.aspx", 7) Строка 229: Me.AddContentTemplate ("Page_Content", New System.Web.UI.CompiledTemplateBuilder (AddressOf Me .__ BuildControlContent3)) Строка 230: Строка 231: #End ExternalSource. Строка 232: Dim __parser As System.Web.UI.IParserAccessor = CType (__ ctrl, System.Web.UI.IParserAccessor) Строка 233: Строка 234: #ExternalSource ("C: \ sites \ files \ kastlefireplace.com \ errors \ 400.aspx", 1) Строка 235: __parser.AddParsedSubObject (новый System.Web.UI.LiteralControl ("" & Global.Microsoft.VisualBasic.ChrW (13) & Global.Microsoft.VisualBasic.ChrW (10))) Строка 236: Строка 237: #End ExternalSource. Строка 238: Строка 239: #ExternalSource ("C: \ sites \ files \ kastlefireplace.com \ errors \ 400.aspx ", 1) Строка 240: __parser.AddParsedSubObject (новый System.Web.UI.LiteralControl ("" & Global.Microsoft.VisualBasic.ChrW (13) & Global.Microsoft.VisualBasic.ChrW (10))) Строка 241: Строка 242: #End ExternalSource Строка 243: Строка 244: #ExternalSource ("C: \ sites \ files \ kastlefireplace.com \ errors \ 400.aspx", 1) Строка 245: __parser.AddParsedSubObject (New System.Web.UI.LiteralControl ("" & Global.Microsoft.VisualBasic.ChrW (13) и Global.Microsoft.VisualBasic.ChrW (10) и Global.Microsoft.VisualBasic.ChrW (13) и Global.Microsoft.VisualBasic.ChrW (10))) Строка 246: Строка 247: #End ExternalSource. Строка 248: End Sub Строка 249: Строка 250: Строка 251: #ExternalSource ("C: \ sites \ files \ kastlefireplace.com \ errors \ 400.aspx.vb", 912304) Строка 252: _ Строка 253: Protected Overrides Sub FrameworkInitialize () Строка 254: MyBase.FrameworkInitialize Строка 255: Me .__ BuildControlTree (Me) Строка 256: Me.AddWrappedFileDependencies (Global.ASP.errors_400_aspx .__ fileDependencies) Строка 257: Me.Request.ValidateInput Строка 258: End Sub Строка 259: Строка 260: #End ExternalSource Строка 261: Строка 262: _ Строка 263: общедоступная функция переопределения GetTypeHashCode () как целое число Строка 264: возврат 432454603 Строка 265: Завершение функции Строка 266: Строка 267: _ Строка 268: Public Overrides Sub ProcessRequest (ByVal context As System.Web.HttpContext) Строка 269: MyBase.ProcessRequest (контекст) Строка 270: End Sub Строка 271: Конец класса Строка 272: Конец пространства имен Строка 273:

Продам угольную печь с прямой вентиляцией

угольная плита с прямым отводом на продажу Это означает, что через внешнюю стену можно провести небольшое отверстие. Это безопасный и эффективный способ удаления выхлопных газов. Газовая плита Vermont Castings Radiance Direct Vent — самая большая из газовых плит Vermont Castings с прямой вентиляцией.Отапливали дом площадью 3100 кв.м! Угольная плита Harman DVC 500 с прямой вентиляцией — бытовая техника — от владельца — продажа Газовая плита с прямой вентиляцией для салона. На сегодняшний день это один из самых экономичных источников топлива и тепла в мире. Приобретите нашу разнообразную угольную технику, такую ​​как печи и топки, в качестве источника тепла для вашего дома или дачи. . Отапливали дом площадью 3100 кв.м! Угольная печь Harman DVC 500 с прямой вентиляцией — бытовая техника — от владельца — продажа Угольное отопительное оборудование — экономичное решение высокой стоимости сегодняшней энергии. Печи Keystoker оснащены загрузочным бункером и лёгким ковшом для удаления золы.600 долларов. 3. Выберите из стандартного пульта дистанционного управления с сенсорным экраном или дополнительного приложения IntelliFire ® решение, которое подходит вашей жизни. DirectVent® Pro — это унифицированная коаксиальная (концентрическая) вентиляционная система, разработанная для использования с прямыми газовыми или пропановыми печами, обогревателями и каминами. 2 февраля 2018 г. · Железная дорога Potbelly 1,500 кв. 15 ноября 2021 г. · Keystoker Stove сжигает рисовый уголь, 90 000, прямая вентиляция. Отапливали дом площадью 3100 кв.м! Угольная печь Harman DVC 500 с прямой вентиляцией — бытовая техника — от владельца — продажа Hearthstone Sterling 8532 — это газовая плита из мыльного камня с прямой вентиляцией, которая снабжает вас достаточным количеством тепла в вашем доме среднего размера (до 1800 квадратных футов).- Позвоните нам 717-768-7174. Buck Stove Model 24 Угольная печь — черная дверь. 75 долларов. Компоненты вентиляции. В продаже. Каминная печь с прямым отводом газа, доступная у наших дилеров. Мы поставляем печи через общенациональную сеть дилеров, которые могут предоставить всестороннюю поддержку и информацию о нашем ассортименте. Дымоходы для пеллетных печей уникальны и обычно имеют диаметр 3 или 4 дюйма. Metalbest 4 дюйма Внутренний диаметр — Труба с прямым отводом — Двойная стенка — Воздух для горения Газовая плита с прямым отводом Vermont Castings Radiance — самая большая из газовых плит с прямым отводом от Vermont Castings.Технические характеристики: Входная мощность 5 000–70 000 БТЕ, высота 39. Он достаточно мощный, чтобы нагреть вашу территорию площадью 1400 квадратных футов. DuraVent Внутренний диаметр 5 дюймов — Труба с прямым отводом DirectVent Pro — Двойная стенка — Регулируемая длина трубы от 11 до 17 дюймов. Это означает, что через внешнюю стену можно провести небольшое вентиляционное отверстие. Это безопасный и эффективный способ удаления выхлопных газов. Отличное состояние. все трубы, необходимые для вывода наружу. Газовые плиты Vermont Castings Direct Vent, отличающиеся продуманным дизайном, стилем из чугуна и аутентичными углями, приобретают неподвластный времени вид.Он разработан для приборов, которые протестированы и внесены в список для использования с дымоходной системой HT 2100 ° F, таких как дровяные печи, камины, печи, бойлеры, печи, плиты, водонагреватели или приборы, работающие на дровах, масле, угле или газе. Keystoker / Чтение / Leisure Line угольная плита с прямым выпуском вытяжного вентилятора. Системы Direct Vent включают вход для забора воздуха и выход для выхлопа. Доступные в трех удобных размерах, Tiara Petite, Tiara I и Tiara II — это высококачественные чугунные печи, которые предлагают домовладельцам традиционный вид, который прослужит поколениям.Ваша плита-гостиная добавит дизайнерского стиля, выбрав свои собственные цвета и никелевые или золотые акценты. Последний. Channing Storker 11 — 400 долларов (Перинтон) Хорошая угольная печь Аляски. 7 3 Обзоры. Варианты вентиляции: кладка, класс A, вентиляция с электроприводом, прямая вентиляция (за информацией обращайтесь к дилеру) Топливо: только рисовый уголь. Работает хорошо, немного грязно от простоя в гараже. 215 долларов США. »Продолжается под управлением Альтернативных систем отопления. Прямая вентиляция Конструкция этих газовых каминов с прямой вентиляцией обеспечивает полностью герметичную систему, которая не ставит под угрозу качество воздуха внутри вашего дома.543. Наш выбор угольных печей Наши печи отличаются визуальной красотой и силой. 35 лет — Печь на угле, которой бредят тысячи жителей Новой Англии. Все камины с прямой вентиляцией; Современный . Цены на уголь. Угольная печь Railroad Potbelly Direct Vent напоминает буржуйки, которые видели на вокзалах в прошлом году. Емкость бункера: 100 фунтов. 2350 долларов. Устройтесь поудобнее и наслаждайтесь теплом популярной печи с блокировкой ключей и экономией за счет использования чистого горящего антрацитового угля.Как семейный бизнес с более чем четырьмя десятилетиями опыта в производстве высококачественных газовых плит, которые станут ценным дополнением к любому 15 ноября 2021 года. · Keystoker Stove сжигает рисовый уголь, 90 000, прямая вентиляция. Двухтрубная система вентиляции выводит сгоревшие газы наружу для сжигания. Бункер вместимостью 93 фунта вмещает антрацитовый уголь, которого хватит на четыре дня без перегрузки. ЧУГУННАЯ ПЕЧЬ. Все камины серии Valor Portrait используют двигатель модели 530I.каталог, включая номер позиции, описание, кол-во Avbl для продажи, класс акций, прейскурантную цену, дилерскую цену, ед. Доступен в черной печи с бронзовым стеклянным фасадом, серой печи с бронзовым стеклянным фасадом или серой печи с серым стеклянным фасадом. Опции: Змеевик ГВС, воздуховод 6 ″ сверху. Valor Камины с угольным эффектом и прямым сбросом газа. С лучшими ценами и выбором вы обязательно найдете для себя подходящую пропановую печь с вентиляцией! Помните, что все заказы на сумму более 99 долларов доставляются бесплатно! Наполеон 19-дюймовая газовая плита с прямой вентиляцией в Арлингтоне.Прямая вентиляция Для домов без дымоходов преимущество в экономии средств — это модели Keystoker с прямой вентиляцией. Цена: 1794 доллара. 68 — 15 549 долларов. Печи. 018 ″ оцинкованная сталь. Kingsman Газовая плита с прямой вентиляцией FDV200S. Мастерство Vermont Castings демонстрируется в Stardance. Отапливали дом площадью 3100 кв.м! Угольная плита Harman DVC 500 с прямой вентиляцией — бытовая техника — от владельца — продажа Самая большая из наших газовых плит с прямой вентиляцией, Radiance оснащена реалистичными расколотыми дубовыми бревнами и керамической горелкой, обеспечивающей превосходное движение пламени.Дома без дымоходов можно оборудовать моделями с прямой вентиляцией. Он может быть установлен как ZC (Zero Clearance), отдельно стоящий или как вставка. Твердая чугунная конструкция оснащена системой излучающих керамических горелок с большой стеклянной обзорной площадкой для максимального удовольствия. Наши ведущие бренды, включая Harman, Regency, Jotul и Legacy Stoves and Fireplaces, хорошо представлены в нашем выставочном зале. Прочный. В этом комплекте есть все компоненты для стандартной вертикальной установки. Определено Отличное состояние, есть все необходимые трубы для выхода наружу.21 августа. Когда вы покупаете угольную печь X33xin с естественной вентиляцией через Интернет в Wayfair, мы максимально упрощаем вам узнать, когда ваш продукт будет доставлен. H. С опциями литых или позолоченных ножек королевы Анны и опцией воздуходувки эта угольная печь подходит для формы для угольной горелки. Этот предмет доставляет White Glove Bronze. 75 угольных печей и циркуляторов безопасны. Выберите Параметры Сравнить. 75 $ 184. На сегодняшний день это самый универсальный двигатель с прямым выпуском воздуха на рынке. В отличном состоянии, есть все необходимые трубы для выхода наружу.Может выходить прямо через стену за печью. Войдите, чтобы проверить. Варианты вентиляции: кладка, класс A, вентиляция с электроприводом, прямая вентиляция (за информацией обращайтесь к дилеру) Топливо: только рисовый уголь Емкость бункера: 100 фунтов. В угольном топке Harman DVC-500 с прямой вентиляцией есть все, что вам нужно. Система прямой вентиляции Alaska. Чтобы насладиться комфортом печей Alaska, вам не нужен дымоход! Подходит для разных стилей тела. Никаких утечек газов и сквозняков снаружи. футов. Встроенные и настенные блоки с нулевым зазором.Магазин от бренда Amantii Buck Stove Drolet Duluth Forge Empire В отличном состоянии, есть все необходимые трубы для выхода наружу. Угольная печь с прямой вентиляцией. Эта высокопроизводительная буржуйка полностью изготовлена ​​из чугуна и предназначена для сжигания угля. Современные газовые камины выглядят так же эффектно, как и традиционные дровяные камины. Красота встречается с универсальностью. Особенности: Внутренняя керамика. Когда вы покупаете угольную печь X33xin с естественной вентиляцией в Интернете на сайте Wayfair, мы максимально упрощаем вам определение даты доставки.215 долларов. Позвоните, чтобы узнать время выполнения заказа и стоимость доставки перед заказом. Продавец — «fivesta98», он находится в Ньюпорт-Бич, Калифорния. Ваш товар будет доставлен за порог вашего дома, либо в гараж, либо на главный вход. Вес: 455 фунтов. Этот элемент находится в категории «Дом и сад \ Основные приборы \ Плиты и кухонная техника \ Плиты и плиты». У нас есть высококачественные вентиляционные компоненты для газовых плит и каминов с прямым и естественным отводом, а также вентиляционные трубы для пеллетных печей.Дровяная печь для гостиной — одобрено EPA 2020. Печь на рисовом угле с автоматической подачей. Для максимального комфорта выберите нашу технологию IntelliFire® Touch и управляйте своей печью из любой точки комнаты с помощью полнофункционального пульта дистанционного управления термостатом с сенсорным экраном. 95 долларов. Этот комплект — идеальное решение для приложений, когда вам необходимо проникнуть через стену. Открывается в новом окне или вкладке. Добавьте тепла в любую комнату вашего дома с Оксфордом. Отапливали дом площадью 3100 кв.м! Угольная печь Harman DVC 500 с прямой вентиляцией — бытовая техника — от владельца — продажа DuraVent 5 «Внутренний диаметр — DirectVent Pro Direct Vent Pipe — Двойная стенка — длина трубы 24».26 октября 2021 г. · Для большей гибкости в установке эта автоматическая угольная печь доступна для дымохода или с системой прямой вентиляции, и вы можете выбрать из двух разных мест вентиляции: сверху или снизу. DVAG17L 17000 БТЕ пропановый настенный обогреватель с прямой вентиляцией. 00 + 8 долларов. Все угольные печи Leisure Line изготовлены из США. Печь Vogelzang HR-6 с рекуператором тепла, полностью автоматическая бесшумная воздуходувка 130 куб. $ 500 (Vails Gate) рис. Скрыть эту публикацию восстановить восстановить эту публикацию.Отапливали дом площадью 3100 кв.м! Угольная печь Harman DVC 500 с прямой вентиляцией — бытовая техника — от владельца — продажа Угольные печи и многое другое, ваш главный офис по обогреву угля. Модель оправы: GDI-335KT. Наполеон 23-дюймовая газовая плита Bayfield с прямой вентиляцией. Модель оправы: 58DVA-17TA. Антрацитовый уголь дает самые низкие затраты на БТЕ и более стабильное равномерное тепло по сравнению с другими источниками топлива, такими как древесные гранулы, мазут, природный газ, электричество и древесина. Metalbest Внутренний диаметр 4 дюйма — Труба с прямым вентиляционным отверстием — Двойная стенка — Воздух для горения Когда вы покупаете угольную печь X33xin с естественной вентиляцией в интернет-магазине Wayfair, мы максимально упрощаем вам определение даты доставки.00. Посмотрите на наши топовые модели газовых каминов и вставок с прямым отводом от Napoleon & Majestic. Самая большая из газовых плит с прямой вентиляцией, Radiance оснащена настоящими колотыми дубовыми бревнами и керамической горелкой, чтобы гарантировать превосходное движение пламени. 15 ноября 2021 г. · Угольная плита Keystoker — 825 долларов США (БАРАБАНЫ) Угольная печь Keystoker. Сравните цены и сэкономьте деньги на бытовых отопительных печах. Эффективный. Угольные корзины доступны в моделях без вентиляции или в моделях с вентиляцией. Укомплектованные газовые камины. Угольные камины доступны в вариантах без вентиляции или с прямым вентилированием. Подробности и расценки можно узнать по телефону.Отсутствие процентов при полной выплате в течение 6 месяцев на сумму более 99 долларов. Предлагая традиционные и современные газовые камины, включая арочные и чистые лицевые стороны, подходящие для всех стилей декора. Угольные печи, топки и топки. Просмотр чугунной печи Spirit Direct Vent в Ray Murray, Inc. Доступны четыре варианта отделки. Благодаря теплоте и эффективности печи с принудительной подачей воздуха в сочетании с атмосферой камина, эта автоматическая печь, работающая на угле, оказалась функциональной и эффективной печью для сжигания угля, дров, газа и гранул.Посмотреть продукт. Устаревшие печи. Это печь, которая на 100% использует внешний воздух для горения, это безопасная, герметичная система отопления с компьютеризированным контролем температуры. 65 из 5 звезд. Модель: 46DVA-KCB. Воздух можно направить в другую комнату с помощью вентиляционного отверстия диаметром 6 или 8 дюймов в верхней части печи. Стандарт, установленный Harman, «построен на стандарте, а не на цене». на 18 месяцев — Итого 1502 доллара. сеть. Для максимального комфорта выберите Radiance с нашей эксклюзивной технологией Total Signature Command® и управляйте своей печью из любой точки комнаты с помощью полнофункционального пульта дистанционного управления термостатом с сенсорным экраном.Размер дымохода: 6 дюймов. Отличное состояние, есть все необходимые трубы для выхода наружу. Коаксиальная конструкция этих вытяжных труб с прямым отводом воздуха, выставленных на продажу, позволяет подавать воздух для внутреннего сгорания между внешней и внутренней стенкой трубы прямого отвода воздуха, а выхлопные газы выходят на выходе. сделайте так, чтобы вам было максимально легко узнать, когда ваш продукт будет доставлен. DuraVent Внутренний диаметр 4 x 6-5 / 8 дюймов — Прямая вентиляция DirectVent Pro — Двустенная — Комплект для переоборудования дымохода B.781-293-7990. 1502 доллара. 700 долларов. Они невероятно универсальны и могут быть установлены практически в любой комнате. Быстрый просмотр. Бесплатная доставка. Прямая вентиляция относится к приборам, работающим на газе, в которых используется специально разработанная труба с двойными стенками для отвода выхлопных газов за пределы конструкции. 317. Окрашенные наружные стены из лазерной сварки. Приобретайте традиционные, линейные, вертикальные и многосторонние камины с прямой вентиляцией. 39. $ 1,200 (Вифлеем) рис. Скрыть эту публикацию восстановить восстановить эту публикацию. Отсутствие процентов при полной выплате в течение 6 месяцев на сумму более 99 долларов.Преимущество железной дороги Буржуйка 1500 кв. Продажа угольной печи с прямой вентиляцией

Как работают камины с прямой вентиляцией

Знание разницы между камином с прямой вентиляцией и каминной вставкой — довольно интересный факт, которым вы можете удивить своих друзей. Но знаете ли вы, как работает камин с прямой вентиляцией? Что ж, у нас есть секрет. Наши камины с прямой вентиляцией довольно волшебны, и, возможно, у вас уже есть один в вашем доме, и вы даже не подозреваете об этом. Им не нужен дымоход; они чрезвычайно универсальны и очень экономичны.Вы можете разместить камин с прямой вентиляцией практически в любом месте вашего дома. Эта статья поможет вам узнать о преимуществах камина с прямой вентиляцией и о том, что он может сделать для вашего дома и вашего бюджета.

Что такое камин с прямой вентиляцией?

Прямая вентиляция — очень эффективная альтернатива традиционному газовому камину. Камины с прямой вентиляцией изготавливаются на заводе, и их вентиляция может быть направлена ​​прямо через стену наружу, используя жесткую или гибкую вентиляцию.Системы прямой вентиляции могут быть коаксиальными (как указано выше) или коллинеарными; Коллинеарные камины с прямой вентиляцией используются для вентиляции через существующий дровяной дымоход. Камины с прямой вентиляцией работают за счет притока свежего воздуха в топку снаружи, что отличает ее от традиционного каменного камина или топки. Газовые камины с нулевым зазором и прямой вентиляцией используются в домах, где нет камина. Это повышает эффективность, поддерживает качество воздуха и равномерно распределяет тепло по комнате, устраняя сквозняки и холодные пятна.

Одной из самых привлекательных особенностей камина с прямой вентиляцией является то, что им можно управлять без электричества! Электричество необходимо для питания воздуходувки и других аксессуаров, но самогенерирующая система милливольт или обычные батареи могут питать горелку и контроль пламени. Вот что делает камин с прямой вентиляцией популярным среди покупателей. Камины с прямой вентиляцией также могут быть установлены с верхней, задней или 45-градусной вентиляцией, в зависимости от модели.

Камины

с прямой вентиляцией устанавливаются с использованием вентиляционной системы, которая включает жесткие или гибкие вентиляционные трубы, расположенные одна внутри другой.Гибкая система вентиляции позволяет установщикам обходить препятствия, такие как балки, балки или стенные опоры. Flex Vent прост в установке, и при сборке требуется меньше деталей и соединений.

Как работает камин с прямой вентиляцией?

  1. Воздух для горения забирается снаружи здания.

  2. Холодный воздух помещения втягивается в нижнюю камеру; он будет циркулировать вокруг топки и выпускаться в комнату в виде теплого воздуха через вентилятор.Тепло от центральной горелки также излучает больше лучистого тепла от лицевой стороны устройства в ваше жилое пространство.

  3. Терминал устанавливается снаружи, подключается к камину в помещении.

  4. Вентиляционные выходы из верхней или задней части камина для большей гибкости при установке.

  5. Дополнительный задний выхлоп.

  6. Прямая вытяжная вентиляция может быть установлена ​​для обхода лестниц, вверх, вниз и вокруг большинства объектов в любом пространстве.

Где можно разместить камин с прямой вентиляцией в моем доме?

Большинство моделей каминов с прямой вентиляцией подходят для спальни, гостиной, подвала и почти везде, где вам нужен комфорт огня. Камины с прямой вентиляцией очень гладкие и предлагают множество возможностей для украшения. Ваш камин не только будет центром внимания в комнате, но и будет соответствовать вашему стилю. Лучшее в установке газового камина с прямой вентиляцией заключается в том, что вам не нужен дымоход, поэтому вы можете проявить изобретательность, когда дело доходит до места расположения камина.

Как установить наружную телевизионную антенну за 7 шагов

* Как партнер Amazon, мы можем зарабатывать на соответствующих покупках, когда вы совершаете покупки по ссылкам на нашем сайте.

В этой статье описывается, как установить приобретенную вами наружную телевизионную антенну в семь этапов.

Поскольку все установки различны, эти шаги являются обобщенными и дают четкое представление об инструментах и ​​проблемах, связанных с установкой антенны для установки вне помещений.

Как вы увидите, это несложная задача, но для этого потребуются некоторые навыки домашнего мастера и понимание рисков безопасности при подъеме на крышу.

Самая простая часть — это сборка антенны , которую вы должны сделать заранее (а в наши дни многие антенны поставляются предварительно собранными).

Для некоторых моделей антенн может потребоваться только выдвинуть и зафиксировать диполи на месте, и все.

В других случаях для прикрепления различных элементов к раме может потребоваться отвертка.

Вероятно, самой сложной задачей будет проложить коаксиальный кабель от антенны вниз через ваш дом к телевизору.

Если вам это не нравится, я бы порекомендовал найти профессионала, который настроит вас.

ВАЖНО : Безопасность должна быть вашим приоритетом номер один при установке телевизионной антенны на открытом воздухе. Обязательно прочтите мое руководство по технике безопасности при установке антенны, прежде чем подниматься на крышу.

Наконец, обязательно прочтите инструкции к антенне перед началом установки, чтобы предвидеть любые сюрпризы.

Какие бы препятствия вы ни встретили на пути к перерезанию шнура, не забывайте сохранять хладнокровие и не торопитесь все закончить.

Подготовка к работе

Сколько стоит установка телевизионной антенны?

При установке телевизионной антенны вы в основном платите за оборудование — саму антенну и все детали, поставляемые с ней. Самоделки, конечно, не потратят ни копейки на труд.

Но наем профессионала для правильной работы, вероятно, будет стоить примерно два-три месяца, эквивалентных вашему счету за кабельное телевидение. Я написал больше по этой теме здесь, но фактическая цена также будет зависеть от сложности вашей установки.

Обращение за помощью

Даже если вы не звоните профессионалу, я рекомендую попросить одного или двух человек помочь с установкой.

Помимо помощи с самой установкой, другой человек, например супруга, друг или сосед, может стоять у телевизора и давать отзывы о количестве и качестве каналов, которые вы получаете, когда вы ориентируете антенну в разных направлениях.

Уоки-токи или приложение для смартфонов, такое как FaceTime (доступно на устройствах Apple), — отличные средства связи для этого.

Ознакомьтесь с техническими характеристиками вашего телевизора

Перед установкой антенны вы должны сначала взглянуть на свой телевизор.

Сейчас есть настоящие телевизоры, а еще есть телевизоры «вроде как».

Не обманывайтесь этими последними типами; у них большие экраны и они выглядят как телевизоры снаружи, но в них отсутствует важная деталь для использования с антенной: цифровой (ATSC) тюнер .

Цифровой тюнер принимает сигнал от вашей антенны (в цифровом формате) и преобразует его в аналоговое изображение и звук для вашего телевизора.

Как сказать, что это не настоящий телевизор

В старых телевизорах (выпущенных до 2009 года) эта важная деталь часто отсутствует. Кроме того, в некоторых современных «дисплеях» (так называемые кабельные телевизоры) отсутствуют как тюнеры, так и входы коаксиального кабеля (разъемы F-типа или F).

Часто это можно определить по тому факту, что в названии продукта нет слова «телевизор». По сути, они ничем не отличаются от компьютерных мониторов.

При поиске нового телевизора обязательно:

  • Прочтите мелкий шрифт в описании продукта.Вы где-нибудь видите упоминание о «телевидении»?
  • Проверьте вход коаксиального кабеля (разъем F) на задней панели (даже если это Smart TV).
  • Проверьте или спросите, есть ли в устройстве цифровой тюнер.

Преобразователи

Если ваш телевизор не имеет встроенного тюнера или был произведен до 2009 года, вам понадобится преобразователь или телеприставка (например, цифровой преобразователь Mediasonic ATSC, изображенный ниже) .

Это устройство обычно устанавливается на вашем телевизоре или рядом с ним и в основном действует как внешний цифровой тюнер.

Вы вставляете коаксиальный кабель от антенны прямо в эту коробку; оттуда вы проведете кабель от приставки к телевизору.

Большинство преобразователей имеют выходы HDMI или коаксиального кабеля, поэтому убедитесь, что у вашего телевизора есть соответствующие входы.

Помимо цифрового тюнера, конвертеры имеют такие функции, как:

  • Электронное руководство по программированию доступных телеканалов
  • Запись и воспроизведение телешоу
  • Родительский контроль и т. Д.

Что нужно для установки наружной телевизионной антенны

Каждая антенна устанавливается по-разному, и поэтому трудно дать стандартизованный список инструментов и деталей.

Такой список будет зависеть от:

  • Где вы планируете установить его, например, на крыше или сбоку дома. Если вы собираетесь установить его на чердаке, ознакомьтесь с моей статьей об установке на чердаке.
  • Как вы это настраиваете. Например, будете ли вы подключать к антенне несколько телевизоров, используя тот же кабель, что и при предыдущей установке спутниковой антенны, или проложите новый кабель по дому к телевизору и т. Д.

Для установки большинства наружных антенн потребуется лестница (желательно промышленного качества и непроводящая).

Если большая часть вашей работы связана с стоянием на лестнице, я бы порекомендовал носить пояс с инструментами (например, кожаный чехол с 11 карманами для инструментов) для удержания деталей и инструментов, которые вам понадобятся.

Это будет лучше, чем карабкаться вверх и вниз по лестнице, чтобы достать лишние винты.

Инструменты и детали: Контрольный список для окончательной установки антенны

Ниже вы найдете мой личный контрольный список элементов, которые потребуются для большинства установок антенны:

  • Антенная мачта : Мачта может быть поставлена ​​производителем или приобретена отдельно, например в качестве регулируемой опоры для установки телевизионной антенны на открытом воздухе / на чердаке или простой трубы из ПВХ, которую можно купить в местном хозяйственном магазине.Хотя специальные антенные мачты обычно бывают алюминиевыми и прочными, не стоит недооценивать устойчивость ПВХ, если вы думаете об экономии денег.
  • Базовое крепление : При установке антенны на поверхность крыши вы должны получить либо базовое крепление, такое как Heavy Duty Roof Mount для мачт с наружным диаметром до 1-7 / 8 ″ — EZ 19A, либо штатив. . Базовое крепление удерживает антенную мачту. Многие мачты, поставляемые изготовителем, включают в себя опоры основания; при использовании трубы из ПВХ вы можете купить шарнирное крепление отдельно — просто убедитесь, что диаметр крепления соответствует диаметру трубы.Если вы устанавливаете антенну в других местах, см. Элементы Настенный кронштейн или ремешок для монтажа на дымоход (ниже).
  • Оттяжные тросы для крепления мачты : Для мачты, которая фиксируется на основании (а не на настенных кронштейнах) и имеет длину несколько футов (особенно, если длина превышает 10 футов), вы можете рассмотреть возможность использования растяжек, сделанных из оцинкованная сталь, так как качающаяся антенна может мешать телевизионному приему. Я рекомендую National Hardware N267-013 2573BC для его 6-прядной спецификации 20 калибра.
  • Настенный кронштейн или ремень для монтажа на дымоход : Это позволяет прикрепить антенную мачту к стене вашего дома или дымоходу соответственно. В зависимости от того, заземлена ли мачта или нет, вам может потребоваться несколько настенных кронштейнов, чтобы надежно удерживать мачту сбоку от дома.
  • П-образные болты для крепления антенны к мачте : Обычно два из них поставляются с любой наружной антенной. Они также поставляются с кронштейном и винтами для облегчения монтажа.
  • Герметики : Вам нужно будет нанести различные виды герметиков для гидроизоляции любых отверстий или отверстий, просверленных во время установки.Примеры включают силиконовый герметик, кровельный гудрон и влагостойкую герметизирующую ленту.
  • Дополнительный коаксиальный кабель : Хотя некоторые антенны поставляются с коаксиальным кабелем, они обычно более низкого качества, чем вы можете купить сами. Я рекомендую иметь под рукой дополнительный коаксиальный кабель RG6 на случай, если вам нужно проложить его дальше, чем ожидалось, или для замены поврежденного сегмента (типы кабелей, которые я рекомендую, см. Ниже).
  • Обжимные фитинги для коаксиального кабеля : Это металлические фитинги, которые закрывают коаксиальный кабель, позволяя подключать его к разъемам устройства.Если вы хотите купить набор фитингов, я рекомендую GoodQbuy Coax Wire Tools, который представляет собой универсальный набор, который также поставляется с инструментами для зачистки проводов и обжима.
  • Компас для ориентации антенны : После настройки антенны вы будете использовать компас для правильного ориентирования на передающие башни. Для этой задачи вы также можете использовать приложение компаса для смартфона.
  • Плотницкий нивелир : если вы установили антенну на мачте, вы должны использовать нивелир, чтобы убедиться, что мачта находится в идеальном вертикальном положении, иначе прием может быть нарушен.
  • Отвертка
  • Электродрель
  • Разводной ключ
  • Кровельные винты

Этапы установки

Шаг 1: Найдите местную телестанцию ​​

Как и в случае с ценами на недвижимость, прием телевизионной антенны все о местонахождении.

Первое, что вам нужно сделать, это найти расположение местных опор передачи, чтобы понять, какая антенна вам в конечном итоге понадобится и как ее ориентировать.

Лучшее место для поиска доступных телеканалов — создание отчета о сигналах на веб-сайте TV Fool.

Это даст вам список из реальных (также известных как «RF» или радиочастота) каналов, транслируемых в вашем районе — в диапазонах UHF и VHF.

Вот список местных станций в районе Остина, штат Техас:

Вы можете видеть, что уровень сигнала для этих станций зеленый, что означает, что мне нужна только комнатная антенна, чтобы принимать их.

Кроме них, есть еще несколько станций, которые я не отмечал, которые, вероятно, могут быть приняты более мощной внешней антенной.

Вы также можете видеть, что эти станции сгруппированы вместе. Одна антенна, вероятно, могла бы принимать все эти станции.

Хотя отчет о сигналах TVFool.com предоставляет как истинные, так и магнитные азимутальные направления, я рекомендую использовать магнитные направления для ориентации вашей антенны.

Каналы VHF и UHF

Обратите внимание, что многие антенны принимают реальные каналы вещания как для VHF (реальные каналы 2-13), и UHF (реальные каналы 14-36) , но некоторые принимают либо VHF или UHF.

С 2009 года многие станции, которые ранее вещали на VHF (во времена аналогового телевидения), перешли на UHF, в то время как некоторые станции остались на VHF.

И еще другие перешли с UHF обратно на VHF или на другой канал UHF в результате недавнего аукциона FCC по спектру.

Как вы можете видеть в моем списке станций выше, все станции, кроме одной (KTBC), вещают на УВЧ.

Если вы хотите дополнительно принимать этот уединенный канал УКВ, вам понадобится антенна, которая принимает на обеих частотах.

The FCC Channel Repack

С сентября 2018 года по июль 2020 года ряд телевизионных станций в Соединенных Штатах изменит свой реальный номер канала в результате аукциона спектра FCC.

Вы можете зайти на rabbitears.info, чтобы проверить, будут ли какие-либо местные станции в вашем списке переходить на другой номер канала.

Согласно веб-сайту, я вижу, что один из моих локальных каналов будет переназначен во время фазы 3 (с реального канала 49 на 23).

Повторное сканирование канала на телевизоре или конвертере в конце соответствующей фазы автоматически зарегистрирует и устранит эти изменения, но все же хорошо иметь предупреждение.

Шаг 2. Приобретите антенну

Теперь, когда вы знаете местоположение, расстояния и диапазоны частот местных телеканалов, пора приобрести телевизионную антенну.

Направленный или всенаправленный?

Наружные телевизионные антенны обычно направленные (т. Е. Однонаправленные или разнонаправленные), что означает, что они оптимизированы для приема сигналов с определенных направлений, а не с 360 градусов вокруг (т.е., так называемые всенаправленные антенны).

В этой статье я покажу несколько примеров однонаправленных и разнонаправленных антенн.

При правильной ориентации на передающую вышку направленная антенна обеспечивает более сильный и дальний прием, чем всенаправленная антенна (при прочих равных).

Всенаправленные антенны обычно работают лучше всего, когда окружающая местность довольно плоская (в отличие от холмистой или гористой местности), а также когда вы находитесь менее чем в 15 или 20 милях от вышек передачи.

Не случайно комнатные антенны имеют тенденцию быть всенаправленными.

Диапазон приема антенны

У каждой антенны есть диапазон приема, который указан в описании продукта.

Производитель определил этот диапазон на основании конструкции антенны и в результате тестирования в идеальных условиях.

Вы должны знать, что диапазон, указанный на коробке, может быть не действителен при всех условиях.

Например, если у вас есть холмы или высокие здания по соседству, они могут эффективно ослабить или заблокировать ваш сигнал.

Таким образом, указанное расстояние антенны может быть сокращено в результате помех на пути прохождения сигнала.

Об этом следует помнить. В зависимости от того, где вы решите разместить антенну, или от того, усиливаете ли вы ее, ваша антенна должна улавливать слабые сигналы и передавать их на телевизор в виде идеального изображения.

Перед покупкой антенны важно сначала узнать местоположение и расстояние до местных радиовещательных вышек, чтобы получить антенну с достаточным диапазоном приема.

И последнее: многие (но, конечно, не все) производители завышают ассортимент своей продукции — некоторые рекламные диапазоны превышают 80 миль, что больше, чем естественная кривизна Земли.

Имейте в виду, что, несмотря на такие заявленные диапазоны, большинство антенн не будут принимать сигналы за пределами 60-80 миль.

Цветовые коды CTA

Если вы раньше покупали антенну, вы могли видеть рейтинги цветов CTA на боковой стороне коробки.

Многим антеннам присвоен цветовой код, основанный на их классификации Ассоциацией потребительских технологий.

Цвета соответствуют качеству приема антенны, например размеру антенны, направленности и дальности.

На самом деле они полезны только для отчета о сигналах AntennaWeb.org, где коды указывают качество мощности сигнала.

Цветовые коды применимы только к наружным антеннам.

Маленькие всенаправленные или направленные (много- или однонаправленные) наружные антенны , требующие самых сильных сигналов, желтого цвета (15 миль от вышек или меньше)

Средние всенаправленные или направленные антенны , требующие хорошего уровня сигнала (30 миль от вышек) или меньше)

Средние всенаправленные или направленные антенны для областей с более слабыми сигналами, чем зеленый, возможно, требующим усиления (30 миль от вышек или меньше)

Среднонаправленные антенны для областей с более слабыми сигналами (45 миль от вышек или меньше)

Среднонаправленные антенны для областей с более слабыми сигналами, возможно, требующие усиления, установленные на башнях или высоких крышах (60 миль от станций или меньше)

Большие направленные антенны с усилением для областей, удаленных от станций, установленные на башни или высокие крыши (60 миль от станций или более)

Усилитель и вращатель?

Если разобраться, антенны — это пассивные фиксированные приемники.

В большинстве случаев они отлично работают — например, в городских районах, где вещательные вышки обычно находятся ближе к вам и группируются вместе или даже удобно выстраиваются в линию для приема направленной антенной.

Однако местные станции в вашем районе могут быть расположены не так случайно, особенно если вы живете относительно далеко от городского центра.

В таких случаях вы можете рассмотреть возможность добавления некоторых функций к вашей антенне для приема большего количества каналов.

1.Добавление усилителя сигнала

Вы можете усилить линию между антенной и телевизором, чтобы усилить сигналы, которые вы уже принимаете, но которые были ослаблены до такой степени, что они не отображаются на экране вашего телевизора.

Это происходит из-за различных факторов, таких как внешние помехи, потеря сигнала в вашей телевизионной линии и т. Д.

В большинстве случаев вы можете установить предусилитель на самой антенне, чтобы усилить сигнал, прежде чем он попадет по линии к вашему телевизору.

Кроме того, могут возникнуть проблемы с чрезмерной потерей сигнала по коаксиальным кабелям от антенны к телевизору.

Например, вы можете использовать пассивный разветвитель для передачи сигнала на несколько телевизоров в вашем доме.

Или общая длина кабеля от антенны может превышать 50 футов. Эти сценарии приводят к потере сигнала, поскольку они увеличивают шум в вашей телевизионной линии.

В таких случаях может оказаться полезным усилитель-распределитель.

2. Установка поворотного устройства антенны

С другой стороны, вы можете обнаружить, что несколько опор передачи довольно широко разнесены (более 90 градусов) по отношению к вашему положению.

В таких случаях вы можете получить поворотный механизм, который при необходимости укажет направление антенны на другие станции.

Некоторые антенны поставляются со встроенным ротором, например, наружная усиленная HD-антенна Вански.

Однако для большинства антенн поворотное устройство необходимо приобретать и устанавливать отдельно.

3. Объединение антенн

Вместо того, чтобы устанавливать ротатор, вы можете приобрести и установить вторую антенну.

Этот вариант особенно полезен, особенно если в вашей семье есть несколько телевизоров, и члены семьи смотрят свои собственные программы (в этом случае ротатор повлияет на прием каждого).

Размер антенны

Размер антенны — еще один фактор, который следует учитывать при установке. Некоторые антенны относительно небольшие и компактные, что позволяет их легко разместить в разных частях вашего дома, например, на чердаке.

Но они также могут быть довольно большими и раскидистыми, что ограничивает возможности установки на крыше или на вершине мачты.

В качестве компромисса имейте в виду, что чем больше антенна, тем больше у площадь поверхности и соответствующая мощность приема в целом.

Шаг 3. Выберите расположение антенны

Где разместить телевизионную антенну

Выбор подходящего места для вашей телевизионной антенны может означать разницу между получением только нескольких каналов или приемом всех станций в вашем районе.

Установка антенны на открытом воздухе всегда будет лучше (с точки зрения приема), чем установка антенны внутри — будь то на чердаке или в гостиной.

Это связано с тем, что конструкция вашего дома, такая как стены, изоляция чердака или металлическая крыша, создает помехи и ослабляет сигналы.

Таким образом, внешняя антенна будет испытывать меньше помех, хотя вам все равно придется бороться с местными препятствиями, такими как леса и холмы.

При размещении наружной антенны всегда старайтесь, чтобы линия была чистой и прямой видимостью до опор передачи , если это возможно, чтобы еще больше минимизировать возможные источники помех.

На какой высоте следует устанавливать телевизионную антенну?

В идеале вы должны установить антенну на высоте не менее 10-20 футов от земли .

Независимо от того, насколько высоко вы можете установить его, просто установите его как можно выше, чтобы он очистил большинство локальных препятствий на линии прямой видимости от башен.

Помните, что если окружающий дом или строение отбрасывает тень на антенну, это, скорее всего, заблокирует или ослабит телевизионные сигналы, поступающие с этого направления.

Если вы устанавливаете антенну на металлической крыше, я бы посоветовал установить ее на мачте на высоте не менее одного метра (около 3,3 фута) над крышей, чтобы минимизировать помехи.

Посмотрите на антенны соседей

Наконец, посмотрите, куда указывают антенны ваших соседей. Это также дает хорошее представление о том, где находятся передатчики.

Шаг 4: Подготовка инструментов

Соберите все инструменты и детали перед началом установки.

Убедитесь, что ваши инструменты находятся в рабочем состоянии и что все детали антенны доставлены, сверив их с инструкциями по установке антенны.

Осмотр и сбор всего в одном месте заранее может избавить вас от некоторых разочарований позже, когда вы будете настраивать антенну.

Шаг 5: Установите антенну

Ранее вы выбрали лучшее место для антенны. Теперь вы готовы приступить к установке.

Ваша цель должна заключаться в том, чтобы все было подготовлено и антенна была полностью собрана, прежде чем доставить все части на крышу.

  • Настенный монтаж : Вы используете кронштейны для настенного монтажа, чтобы удерживать мачту на месте. Я использовал 3-дюймовые стальные настенные кронштейны Channel Master CM-9025 для тяжелых условий эксплуатации, которые удерживают мачты на расстоянии трех дюймов от стены.Вы прикрепляете настенные кронштейны к частям стены из массива дерева, убедившись, что они широко разнесены друг от друга для большей устойчивости.
  • Дымоходные установки : Многие люди используют дымоход в качестве монтажной базы для своей антенны. Там легко установить, но могут быть недостатки. Во-первых, убедитесь, что конструкция дымохода устойчива. Со временем дым и тепло могут отрицательно повлиять на материалы антенны и качество приема. В любом случае, хороший набор крепежных ремней для дымохода — это твердый сигнал 4 ″ Stand Off TV Antenna Y-Mount Y-Mount для крепления вашей мачты.
  • Установка на крыше : Вы можете прикрепить базовое крепление к крыше, например, регулируемое крепление антенны Вански ( обратите внимание, что некоторые наружные антенны поставляются с базовым креплением ). Преимущество базового крепления в том, что оно гибкое, и вы можете использовать его в других местах, например, на чердаке или на стене. В противном случае вы можете использовать базовое крепление для штатива, например, крепление для штатива Winegard SW-0010. При использовании любого типа базового крепления убедитесь, что они надежно прикреплены к массивному дереву, например к стропилам чердака, с помощью шурупов с шестигранной головкой.В зависимости от высоты мачты вы также можете закрепить ее с помощью растяжек.

При использовании любого типа крепления важно, чтобы мачта была идеально вертикальной , так как любое отклонение может вызвать проблемы с приемом.

Для этого используйте инструмент плотника или приложение для смартфона с функцией уровня.

Используя компас и магнитные азимутальные направления, которые вы отметили для каждого канала ранее, сориентируйте антенну в направлении, обеспечивающем оптимальный прием для всех этих направлений.

Если несколько станций находятся в разных направлениях, попробуйте направить антенну в середину группы и медленно отрегулируйте ориентацию, пока не достигнете максимального приема.

Если у вас есть портативный телевизор, это может быть полезным устройством для проверки положения и ориентации антенны перед прокладкой коаксиального кабеля к телевизору.

Шаг 6. Проложите кабель к телевизору

Важно понимать, что коаксиальный кабель сам по себе является источником помех и потерь сигнала, поэтому следует соблюдать осторожность при его установке и подключении.

У вас должен быть кабель соответствующей длины, чтобы проложить его между антенной и телевизором или конвертером. Старайтесь избегать крутых поворотов и поворотов на маршруте.

Я рекомендую использовать кабель RG6, например от Mediabridge, который имеет сопротивление 75 Ом и трехэкранированный, чтобы минимизировать помехи (не все типы RG6 имеют трех- или четырехкратный экранирование, поэтому я специально ищу его).

Если у вас остался какой-либо коаксиальный кабель, оставшийся от предыдущей установки спутникового или кабельного телевидения, его также можно использовать повторно — однако старайтесь не передавать сигналы антенны OTA на тот же коаксиальный кабель, что и ваш кабельный Интернет.

Водонепроницаемые соединения коаксиальной антенны

Одним из наиболее распространенных способов проникновения влаги в телевизионную линию и ухудшения приема является использование плохо герметичных коаксиальных соединений.

После того, как вы подключили коаксиальный кабель к антенне, вы должны убедиться, что это соединение является «атмосферостойким», чтобы предотвратить попадание влаги.

Многие наружные антенны поставляются с водонепроницаемым резиновым чехлом, который надевается поверх коаксиального соединения и защищает его, но вы можете принять дополнительные меры предосторожности:

Присоедините коаксиальный кабель к антенной мачте

Затем прикрепите коаксиальный кабель достаточно плотно — но не слишком туго, так как это может повредить атмосферостойкую внешнюю оболочку кабеля — до мачты.

Можно использовать либо пластиковые стяжки, либо изоленту, например, электрическую виниловую ленту Super 33+.

Некоторые используют другие методы, но наиболее распространенными способами связывания кабеля являются стяжки или лента.

Проведите коаксиальный кабель в доме

Коаксиальный кабель должен проходить по возможности прямо к телевизору, чтобы минимизировать влияние помех и утечки сигнала.

Старайтесь избегать резких поворотов коаксиального кабеля и при необходимости используйте угловой разъем, например переходник 90 градусов F для коаксиального кабеля.

Возможно, вам придется просверлить отверстия в крыше, чердаке и потолке, чтобы через них прошел кабель.

Обратите внимание на диаметр кабеля и выберите сверло немного большего размера.

Тщательно выбирайте место для сверления и избегайте внутренней проводки в стенах.

Если вы обнаружите существующую проводку, убедитесь, что расстояние между коаксиальным кабелем и ними составляет не менее половины фута, чтобы свести к минимуму помехи от проводов.

Продев кабель через отверстие, можно нанести силиконовый герметик соответствующего цвета (например,g., прозрачный или белый), чтобы закрыть отверстие вокруг кабеля.

В некоторых случаях вам удастся избежать сверления отверстий, протянув коаксиальный кабель вокруг дверей и окон с помощью плоского соединительного кабеля Ghost Wire.

Шаг 7: Подключите коаксиальный кабель к телевизору

Наконец, ваш коаксиальный кабель окажется у телевизора, где вы подключите его к входу F-коннектора на задней панели преобразователя или телевизора.

После подключения коаксиального кабеля запустите сканирование каналов, чтобы получить полученные каналы, и сравните их со списком, который вы составили из отчета о сигналах на предыдущем шаге.

Если вы не получаете достаточное количество каналов, вам нужно перенаправить антенну в (возможно, немного) другом направлении.

В этой статье перечислены возможные проблемы и способы их решения.

Для изменения ориентации антенны и получения результатов по каналам вам следует объединиться с кем-то, кто может запускать сканирование каналов на телевизоре после каждой настройки антенны и сообщать вам (через рацию или приложение для связи) результаты. ваших корректировок.

Заземлите антенну

После того, как вы настроили внешнюю антенну с хорошим приемом, вам следует дополнительно заземлить ее для защиты от статических разрядов и воздействия непрямых ударов молнии.

Сводка

Установка наружной телевизионной антенны — это не ракетостроение. Вам потребуется терпение и достаточно времени как для подготовки, так и для самой установки.

Если у вас нет времени или желания, вы всегда можете позвонить профессионалу, который настроит его для вас.

Убедитесь, что вы приобрели антенну, соответствующую вашим потребностям, и что после установки вы получаете нужные эфирные каналы.

Общие сведения о коаксиальных кабелях — Полное руководство

Что такое коаксиальный кабель?

Запатентованный в 1880 году коаксиальный кабель является стандартным средством передачи высокочастотных электрических сигналов на расстояния с низкими потерями сигнала. Он имеет множество приложений, включая магистральные телефонные линии, сигналы кабельного телевидения и усилители сотовых телефонов.Кабели бывают разных размеров и длин, каждый из которых предназначен для конкретного применения.

Коаксиальный кабель

имеет внутреннюю и внешнюю жилы, которые имеют общую геометрическую ось. Это предотвращает электромагнитные помехи и обеспечивает более надежную передачу данных на большие расстояния.

См. Полные комплекты усилителя сигнала сотовой связи для вашей ситуации:

Дом

Автомобиль

Бизнес

Коммерческий

Как устроен коаксиальный кабель?

Коаксиальный кабель состоит из одного медного или стального провода с медным покрытием в качестве центральной жилы, по которой передается высокочастотный сигнал.Этот провод окружен диэлектрическим изолятором, часто сделанным из пластика, который поддерживает постоянное расстояние между центральным проводником и следующим слоем. Этот изолятор обернут металлическим экраном из плетеной меди, алюминия или другого металла. Это устраняет внешние электромагнитные помехи. Последний слой — это резиновая обертка, изолирующая всю конфигурацию.

Коаксиальный кабель

может использоваться как внутри, так и снаружи помещений с некоторыми отличиями. Коаксиальный кабель, используемый на открытом воздухе, требует дополнительной изоляции для защиты проводов от солнца и влаги.Кабели, предназначенные для использования на открытом воздухе, могут проходить по внешней стороне вашего дома к спутниковой антенне или к кабельной приставке в углу. Независимо от того, находится ли он на солнце или закопан в землю, кабель должен быть достаточно защищен, чтобы обеспечить бесперебойную передачу.

Как работает коаксиальный кабель?

Коаксиальный кабель передает сигнал по центральному медному проводу, а также по металлическому экрану. Оба этих металлических проводника создают магнитное поле. Изоляторы не позволяют сигналам вступать в контакт или гасить друг друга.Изоляторы также защищают сигнал от внешних магнитных полей. В результате сигнал передается на большие расстояния с небольшими помехами или потерей сигнала.

Использование и применение коаксиальных кабелей

Коаксиальный кабель

используют кабельные операторы, телефонные компании и интернет-провайдеры. Если у вас есть кабельное телевидение, у вас дома проложен коаксиальный кабель. Коаксиальные кабели также используются для подключения видеомагнитофонов к телевизору или подключения вашего телевизора или цифрового преобразователя к персональной антенне.

Усилители сигнала

Wilson Amplifiers — ведущий поставщик усилителей для сотовых телефонов. Коаксиальный кабель также используется для подключения к усилителю сотового телефона. Антенна устанавливается снаружи вашего дома, усилитель усиливает сигнал сотового телефона внутри вашего дома, вторая антенна устанавливается внутри вашего дома. Коаксиальный кабель связывает три устройства вместе. Используя эту технологию, вы можете усилить слабый сигнал сотовой связи 3G и 4G. Он не может создавать сигнал там, где его не было, и не может усилить сигнал стационарного Wi-Fi.

Базовый РФ

RF — это радиочастота. Радиочастотные волны генерируются, когда переменный ток проходит через проводящий материал. Коаксиальный кабель передает радиочастотные сигналы.

Кабельный интернет (медный)

Кабельный Интернет работает по коаксиальному кабелю. Кабель на основе меди поступает в ваш дом от поставщика услуг кабельного телевидения. Затем вы подключаете разъем к маршрутизатору или кабельному модему, который затем подключается к вашему телевизору или компьютеру для доступа в Интернет и для просмотра по кабелю.

Радиолюбитель

Радиолюбители — это средство общения людей с помощью воздушных волн. Коаксиальный кабель, подключенный к антенне, обеспечивает более сильный сигнал. Радиолюбители могут быть установлены в глуши и не требуют Интернета или сотовой связи.

Сколько типов коаксиальных кабелей существует?

Есть много разных типов коаксиальных кабелей. Ваше приложение определит, какой кабель имеет лучшие характеристики. Проконсультируйтесь с руководством пользователя и спецификациями каждого типа, чтобы принять наилучшее решение.Есть сотни кабелей на выбор, чтобы удовлетворить любые ваши потребности, но вот несколько распространенных типов.

Если вы очень рассчитываете на конкретные значения потерь или сопротивлений, пожалуйста, ознакомьтесь с техническими характеристиками для каждого типа.

Таблица размеров коаксиального кабеля

РГ-6 / У

Импеданс: 75 Ом

Размер сердечника: 1.024 мм

Тип диэлектрика: PF

Максимальное затухание: 5.650

LMR®400

Импеданс: 50 Ом

Размер сердечника: 2,74 мм

Тип диэлектрика: PF

Максимальное затухание: 3,5

RG-8

Импеданс: 50 Ом

Размер ядра: 1.024 мм

Тип диэлектрика: PF

Максимальное затухание: 5,650

LMR®600

Импеданс: 50 Ом

Размер сердечника: 4,47 мм

Тип диэлектрика: PF

Максимальное затухание: 2,3

RG-11

Импеданс: 75 Ом

Размер ядра: 1.024 мм

Тип диэлектрика: PF

Максимальное затухание: 5,650

LMR®900

Импеданс: 50 Ом

Размер сердечника: 6,65 мм

Тип диэлектрика: PF

Максимальное затухание: 2,5

LMR®200

Импеданс: 50 Ом

Размер ядра: 1.12 мм

Тип диэлектрика: PF

Максимальное затухание: 9,0

LMR®1200

Импеданс: 50 Ом

Размер сердечника: 8,86 мм

Тип диэлектрика: PF

Максимальное затухание: 1,3

LMR®240

Импеданс: 50 Ом

Размер ядра: 1.42 мм

Тип диэлектрика: PF

Максимальное затухание: 6,9

LMR®1700

Импеданс: 50 Ом

Размер сердечника: 13,39 мм

Тип диэлектрика: PF

Максимальное затухание: 0,8

PE = твердый полиэтилен PF = вспененный полиэтилен Максимальное затухание (750 МГц (дБ / 100 футов)

РГ-6 / У

RG-6 / U — очень распространенный тип коаксиального кабеля.Он имеет сопротивление 75 Ом и используется в большом количестве жилых и коммерческих приложений, включая кабельное телевидение.

RG-8

RG-8 похож на RG-6, но не может передавать чистые видеосигналы. Он имеет сопротивление 50 Ом и используется в комнатах управления аудиосистемой, на радиостанциях или в качестве соединений для внешних радиоантенн.

RG-11

RG-11 — это кабель большего сечения, используемый для кабельного телевидения, телевидения высокой четкости, телевизионных антенн и распределения видео.Он имеет сопротивление 75 Ом и обеспечивает частоту 3 ГГц.

LMR® — это новое поколение коаксиальных радиочастотных кабелей. Они обеспечивают большую гибкость, простоту установки и меньшую стоимость. Они используются в качестве линий передачи для антенн на ракетах, самолетах, кораблях, спутниках и средствах связи.

LMR®200

LMR®200 — это гибкий коаксиальный кабель с низкими потерями, рассчитанный на использование вне помещений. Он имеет сопротивление 50 Ом и отлично подходит для коротких антенно-фидерных участков.Это также имеет особенность низкого PIM.

LMR®240

LMR®240 также представляет собой гибкий коаксиальный кабель с низкими потерями и сопротивлением 50 Ом, рассчитанный на использование вне помещений. Он разработан для коротких фидеров для различных приложений, включая GPS, WLAN и мобильные антенны.

LMR®400

LMR®400 — это гибкий коаксиальный кабель с сопротивлением 50 Ом. Используется для сборки перемычек в системах беспроводной связи и коротких антенно-фидерных участках.Если вам нужен кабель, который требует периодического или многократного сгибания, выберите этот. LMR®400 был разработан для замены кабелей RG-8.

LMR®600

LMR®600 «Half Inch» также разработан для использования на открытом воздухе. Он более гибкий, чем кабели с воздушным диэлектриком и жесткие кабели с точки зрения изгиба и обращения. Он также имеет сопротивление 50 Ом.

LMR®900 /
1200/1700

LMR®900 / 1200/1700 — это кабели большего размера, предназначенные для антенно-фидерных трасс средней мощности с любым приложением, требующим легко прокладываемого гибкого кабеля с низкими потерями.

Другие особенности коаксиальных кабелей

Длина коаксиального кабеля

Коаксиальный кабель бывает разной длины. Чем короче и толще кабель, тем сильнее будет передаваемый сигнал. Важно правильно выбрать длину и толщину кабеля. В радиосистемах длина кабеля сопоставима с длиной волны передаваемых сигналов. Вы можете изучить математику, необходимую для выбора наилучшей длины кабеля. Характеристики кабеля, такие как внешний диаметр внутреннего проводника, внутренний диаметр экрана, диэлектрический контакт изолятора и магнитная проницаемость изолятора — все это влияет на качество длины волны, проходящей через ваш кабель.

Коаксиальные кабели и дБм

дБм означает отношение мощностей в децибелах (дБ) к мощности, измеренной на один милливатт. Используется в радио, микроволновых и оптоволоконных приложениях, это сила сигнала. Тип используемого коаксиального кабеля будет определять мощность вашего сигнала и количество дБм, которое может выдержать ваш кабель.

Коаксиальные кабели, сопротивление и сопротивление

Импеданс — это величина сопротивления, с которой сталкиваются волны, проходящие через коаксиальный кабель.Чем ниже импеданс, тем легче волны проходят через кабель. Кабель каждого типа имеет номинальное сопротивление. Факторы, влияющие на это, — это размер кабеля и материалы, из которых он изготовлен. Стандартные коаксиальные импедансы составляют 50-75 Ом. Это было проверено как отличный баланс между мощностью, управляемой и низкими потерями.

Коаксиальные кабели и PIM

PIM означает пассивную интермодуляцию. Когда вы соединяете два металла, в результате возникают нелинейные элементы и может возникнуть искажение сигнала.По мере увеличения амплитуды сигнала эффекты будут более значительными. Это часто случается при подключении антенн, кабелей и разъемов. Проблемы с PIM чаще всего возникают в сотовых сетях LTE, HSPA и CDMA.

Что такое разъем для коаксиального кабеля?

Разъемы находятся на каждом конце кабеля. Они предназначены для сохранения целостности кабеля при передаче сигнала на ваше устройство. Обычно они покрываются металлами с высокой связностью, такими как устойчивое к потускнению золото или серебро.Тип нужного разъема зависит от того, к чему вы подключаетесь и как далеко от источника питания находится устройство.

Несколько общих типов разъемов включают:


SMA

SMA расшифровывается как Subminiature Version A. Это минимальный интерфейсный разъем для коаксиального кабеля с винтовым соединительным механизмом. Он имеет сопротивление 50 Ом и предназначен для работы от постоянного тока (0 Гц) до 18 ГГц. Приложения включают микроволновые системы, портативные радиостанции и антенны мобильных телефонов.

F-Тип
Коннектор

Разъем

F-типа — это разъем среднего размера, предназначенный для общего использования. Это наиболее широко используемый соединитель для бытовой проводки, который используется с кабельным телевидением, спутниковым телевидением и кабельными модемами. Обычно используется с кабелем RG-6 / U.

N-Тип
Коннектор

Разъем

N-типа — это более крупный разъем для использования с толстым коммерческим кабелем.

Разъемы бывают штыревыми или гнездовыми.Разъемы с наружной резьбой имеют резьбу на внутренней стороне корпуса, а разъемы с внутренней резьбой имеют резьбу на внешней стороне оболочки. Проверьте штекер на вашем устройстве, если он женский, вам нужен штекер, и наоборот.

Собираем вместе

Кабели RG6 с разъемами F-типа

Кабель RG6 представляет собой кабель сопротивлением 75 Ом с разъемами F-типа. Этот же кабель используется со многими устройствами кабельного / спутникового телевидения, и во многих домах он уже проложен, что упрощает его подключение и установку.

Разъем F-типа — это разъем среднего размера, предназначенный для общего использования. Это наиболее широко используемый коаксиальный разъем для бытовой проводки.

В основном используется для домашней установки площадью от 2 500 до 5 000 кв. Футов. Длина кабеля от 20 до 50 футов. Поставляется только в белом цвете.

Они поставляются с популярным мультирум weBoost Home и бюджетным weBoost Home 4G.

Кабели RG11 с разъемами F-типа

Кабель RG11 — это еще один кабель сопротивлением 75 Ом с разъемами F-типа.Что отличает его от R6, так это его диапазон: в то время как R6 достигает максимума на высоте 50 футов, RG11 составляет от 50 до 100 футов и имеет более низкие потери.

Они не идут в комплекте с какими-либо из наших усилителей сигнала, но настоятельно рекомендуются, если вы считаете, что для питания усилителя вам понадобится более 50 футов кабеля.

Кабели Wilson400 с разъемами типа N

Кабель Wilson400 является кабелем спецификации LMR®400.

Это коаксиальные кабели профессионального уровня с сопротивлением 50 Ом, предназначенные для крупных сетей площадью от 7 500 до 50 000 квадратных футов. Длина кабеля в намотке составляет от 50 до 1000 футов. Ваш установщик обычно разделит кабель на более короткие отрезки, чтобы охватить диапазон установки при сохранении качества сигнала.

Wilson400 оснащен разъемом N-типа, большим разъемом, предназначенным для использования с толстым коммерческим кабелем.

Самыми популярными устройствами, в состав которых входят эти кабели, являются weBoost Connect 4G-X и линейка коммерческих усилителей сигнала WilsonPro.Однако они совместимы с любым оборудованием, в котором используются кабели с сопротивлением 50 Ом, оснащенные N-коннекторами.

LMR®600 и LDF4 / Al4 RPV-50 «полдюйма» с разъемом N-типа

Если вам нужно проложить кабель на высоте более 150 футов, ваш установщик может порекомендовать либо LMR®600, либо коаксиальный кабель «полдюйма». Это очень толстые кабели, которые намного более промышленны, чем любые другие разновидности, и к тому же дороги. Установщик порекомендует любой из них только в редких, специализированных ситуациях, в зависимости от индивидуальных потребностей, но если они это сделают, у них обязательно будет веская причина.Это лучшие из имеющихся на рынке кабелей для поддержания качественного уровня сигнала.

Разница между LDF4 и AI4 RPV-50 заключается во внутренней части — LDF4 имеет покрытие из пеноматериала, а AI4 RPV-50 не имеет ничего. Однако разница в функциях минимальна.

Кабели RG58 и RG174 с разъемами SMA

Кабели

RG58 и RG174 используются в усилителях транспортных средств. Разница между ними — лучшее качество с низкими потерями у RG58 с длиной кабеля до 20 футов по сравнению с RG174 на 6 футов.Для больших транспортных средств, таких как дома на колесах или катера, предпочтительнее RG174.

Оба оснащены разъемами SMA. Это небольшие медные разъемы, используемые в модемах и т.п. Они относительно недорогие, что позволяет снизить стоимость кабеля.

Разница между ними заключается в лучшем качестве RG58 с низкими потерями при длине кабеля до 20 футов по сравнению с максимальной длиной RG174 в 6 футов.

Совместим с weBoost Drive 4G-M, weBoost Drive Sleek и weBoost Drive 4G-S.

Рекомендации перед покупкой кабелей

Перед покупкой коаксиального кабеля необходимо учесть несколько моментов. Какое устройство вы используете? Для усилителя сотовой связи может потребоваться другой кабель, чем для спутниковой антенны. Проверьте сопротивление, сопротивление и соединения.

Затем рассчитайте, как далеко вам нужно пройти между устройствами или от источника питания до устройства. См. Раздел о длине кабеля. Обычно более короткое расстояние от источника до устройства дает более четкий сигнал.

При перемещении на любое расстояние потеря сигнала неизбежна. Более короткий кабель будет иметь меньшие потери, чем более длинный кабель, а более толстый кабель будет иметь меньшие потери, чем более тонкий кабель, но все они будут иметь какие-то потери. Допустимая потеря будет зависеть от ваших устройств и вашего приложения. Чтобы минимизировать потери, импедансы источника и нагрузки должны быть правильными. Чтобы рассчитать размер убытка, воспользуйтесь онлайн-калькулятором в Интернете, например, www.qsl.net. Введите тип линии, длину линии, частоту, КСВ нагрузки и потребляемую мощность.Будут рассчитаны согласованные потери, потери КСВ, общие потери и отключенная мощность. В Интернете есть много калькуляторов, а формулы можно рассчитать вручную.

Мы не поддерживаем это специально. Калькулятор потерь QSL

Потеря сигнала на 10 футов

Чем больше длина кабеля, тем больше потери сигнала. Усиление и потеря сигнала измеряются в децибелах (дБ). А децибелы измеряются экспоненциально. Потеря 3 дБ означает ослабление сигнала в 2 раза!

Согласно диаграмме, Wilson400 (и столь же мощный RG11) имеют лучшие минимальные потери и почти вдвое эффективнее RG6 для домашних установок.Единственные кабели более мощные — это дорогой LG600 и даже более дорогой Half-Inch.

RG174 никогда не должен устанавливаться в любом устройстве, которому требуется более 6 футов кабеля, поскольку он плохо справляется с передачей сигнала на расстоянии 10 футов.

Как всегда, вы можете преобразовать кабельную систему с помощью специальных кабельных разъемов и переходников. Однако смешивание и согласование кабелей и систем с сопротивлением 50 и 75 Ом может привести к дальнейшим потерям сигнала, поэтому лучше использовать соответствующие 50- или 75-омные системы и кабели того же типа.

В чем разница между кабелями на 50 и 75 Ом? Эта аналогия может помочь. Считайте сигнал напитком, а кабели — соломинкой. 75-омные кабели — это типичные соломинки для газировки, а 50-омные кабели — это большие карнавальные соломинки.

Производители коаксиального кабеля

Bolton Technical — ведущий поставщик коаксиальных кабелей, разъемов и антенн, используемых в высокотехнологичной электронике и оборудовании.

Wilson Amplifiers — ведущий поставщик усилителей сотовой связи.Усилители сотовых телефонов усиливают 4G, LTE и 3G для любого телефона с любым оператором связи для дома, офиса или автомобиля.

Мы серьезно ненавидим прерванные звонки и плохое покрытие, поэтому наша цель в жизни — полностью устранить непостоянный сигнал:

  • Бесплатная консультация (спросите нас о чем угодно) в нашей службе поддержки клиентов в США ( [email protected] ) или позвоните нам по телефону 1-800-568-2723 .
  • Бесплатная доставка.
  • Лучший сигнал или лучший в отрасли возврат денег в размере 90.Никаких вопросов не было задано.
  • Мы хотим, чтобы все остались довольны, поэтому мы предоставляем пожизненную техническую поддержку и 2-летнюю гарантию на все продукты.

Спросите нас о чем угодно, и мы будем рады помочь.

LMR® — зарегистрированная торговая марка Times Microsystems.

УСИЛИТЕЛИ WILSON ПРЕИМУЩЕСТВО

БЕСПЛАТНАЯ ДОСТАВКА Нет минимальной покупки

90-ДНЕВНАЯ
Гарантия возврата денег

LIFETIME
Техническая поддержка

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
