Печь ракета – особенности изготовления своими руками, а также чертежи и видео ракетной печной системы

Под ракетной а, точнее сказать, реактивной печью подразумевается отопительно-варочная система, работающая на древесных продуктах. При этом большую популярность такое оборудование получило благодаря нескольким факторам, самыми важными из которых считаются – простота конструкции и незначительная стоимость при изготовлении. Помимо этого, реактивная печь обладает уникальными техническими характеристиками.

• Принципиальные особенности работы ракетной печи
• Разновидности реактивных печей
• Кирпичная ракетная печь с металлической бочкой
• Походно-садовая ракетная печь
• Правила использования реактивной печи
• Печь ракета в парилке – основные особенности

Также такая популярность обусловлена тем, что собрать ракетную печь сможет любой человек своими руками буквально за несколько минут, а если приложить немного дополнительных усилий, можно на даче соорудить полноценную обогреваемую лежанку. При этом необязательно строить громоздкую русскую печь или конструктивно сложное колпаковое отопительное устройство. Конструкция реактивной печи позволяет изготавливать её с любым дизайном, который ограничивается только фантазией её владельца.

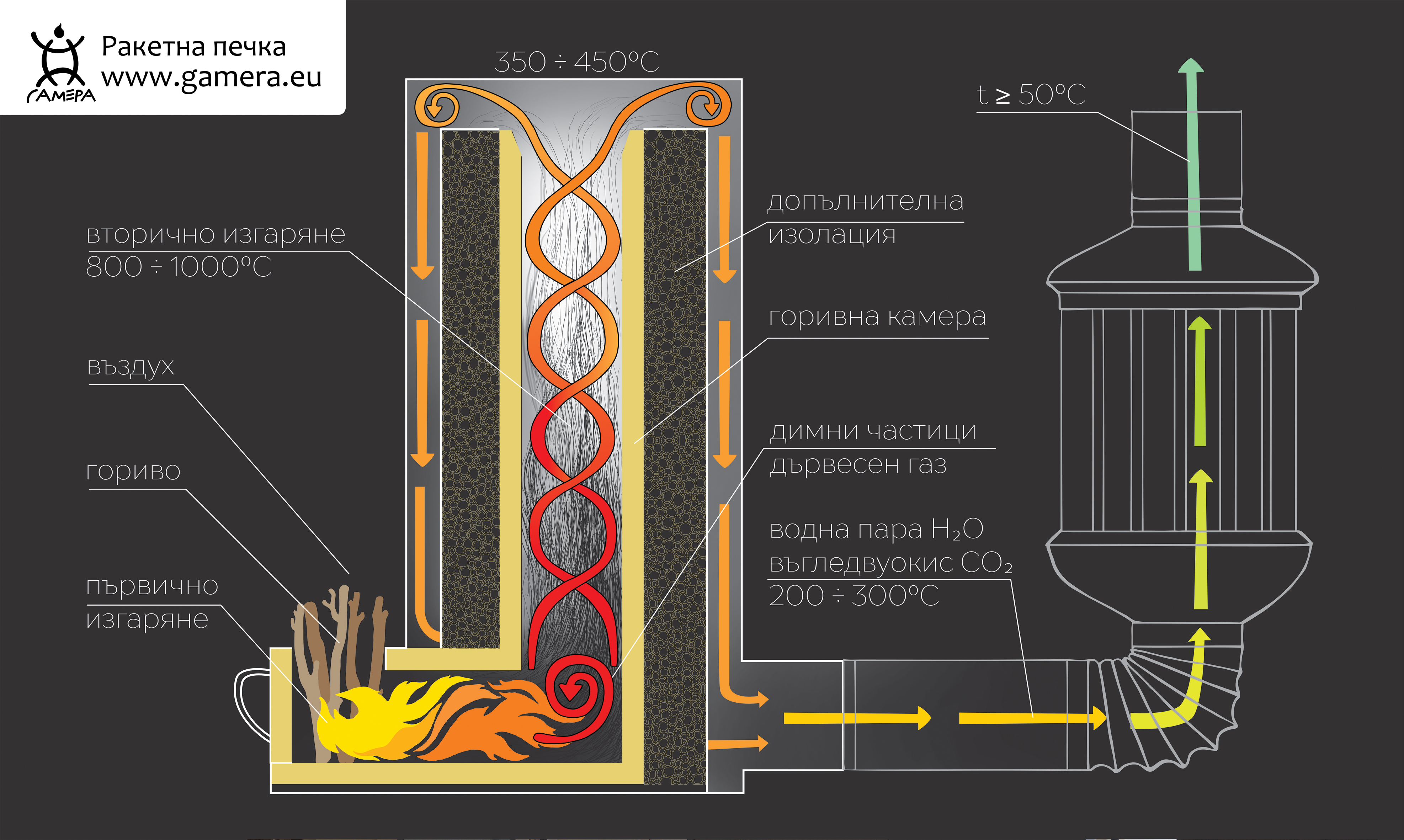

Принципиальные особенности работы ракетной печи

Газы, нагреваемые в процессе горения топлива, вместо трубы отвода дыма попадают в специально обустроенный колпак, где происходит их полное сгорание, благодаря чему в таком устройстве отсутствует сажа. При этом температурные показатели в значительной мере возрастают, а давление в системе понижается.

Повторение такого цикла является беспрерывным, благодаря чему ракетная печь длительного горения переходит на максимальный режим с высокой тягой, сила которой будет зависеть от конструкции отопительного устройства и качества его сборки. При этом температурные показатели в колпаке достигают 1200ᵒ C, вследствие чего происходит полное сгорание топлива.

Именно благодаря этому обустройство дымохода, возможно, как под полом, так и через любую нагревательную систему: лежанка или скамья с подогревом. Помимо этого горячий колпак может использоваться для подогрева воды готовки пищи, сушки фруктов и т. д. Также к положительным свойствам такого устройства можно зачислить следующие:

• высокая степень КПД;
• полное сгорание сажи;
• высокая температура нагрева;
• использование в качестве топлива любых древесных отходов: шишки, сырые ветки, сухая трава и т. д;
• высокая экономичность – ракетная печь использует в 4 раза меньше топлива, чем её стандартный аналог.

Разновидности реактивных печей

На сегодняшний день различают несколько видов печей-ракет в зависимости от конструктивных особенностей устройства.

• Переносные системы из жестяных банок или вёдер. Такие устройства прекрасно подойдут в качестве походных печей.
• Ракетные печи из шамотного кирпича и бочки из металла имеют горизонтальный дымоход и наружный стояк для увеличения тяги.
• Реактивные кирпичные печи используют для воздушного обогрева полов. Такие конструкции имеют несколько труб отвода дыма.

Хочется обратить внимание, что конструктивно кирпичные печи-ракеты самые сложные в изготовлении и поэтому их монтаж своими руками под силу не каждому.

Кирпичная ракетная печь с металлической бочкой

В представленном случае работа обычно начинается с подготовки всего, что может понадобиться в процессе сооружения печи:

• жаропрочный красный кирпич;
• бочка из металла;
• металлическая дымоходная труба;
• старое металлическое барбекю;
• жаростойкая краска;
• металлическая арматура;
• небольшое количество керамзита, самана и перлита;
• песочно-цементная смесь;
• щётка по металлу;
• строительная лопата и кельма.

Прежде чем приступать к непосредственному сооружению печи ракеты своими руками нужно проделать следующие подготовительные работы:

1. В полу, вырывают яму глубиной на штык лопаты. Это позволит спрятать горизонтальный дымоход под полом.
2. В качестве колпака для печного устройства используют металлическую бочку. Вначале проводят обжиг и чистку ёмкости, которую впоследствии покрывают жаростойкой краской.

Важно чтобы краска наносилась после монтажа фланца для соединения основной конструкции с дымоходом.

На следующем этапе сооружается фундамент, для чего выполняются в соответствии с размерами, указанными в чертеже манипуляции в следующем порядке.

1. Подготавливают опалубку.
2. В месте установки топки в почву углубляют несколько кирпичей.
3. На дно кладут арматуру.
4. По периметру нижней части топки по уровню кладут кирпичи.
5. Фундамент заливают песочно-цементной смесью.

После полного высыхания строительной смеси можно начинать кладку кирпича. При этом в качестве строительного раствора используется огнеупорная глина.

1. Первый ярус кладки возводят, вверх оставляя только отверстие для топки.
2. На 2 раду начинают формировать нижний канал ракетной печи.
3. На 3 ряду выполняется перекрытие канала так чтобы получилось 2 отверстия – для топки и канала, располагающегося, вертикально.
4. Перед кладкой вертикального канала в металлическую бочку монтируется фланец для подсоединения дымохода. Также желательно установить тройник для очистки дымоходной трубы.
5. Восходящую часть устройства выкладывают способом «сапожка». При этом её внутреннее сечение, должно быть, 180 мм.
6. Также понадобится старый водогрей, который надевают на подымающуюся часть, а образовавшиеся пустоты засыпают перлитом.
7. Основание ракетной печки окружают мешками, наполненными, песком, а основу кожуха замазывают глиной. Свободное пространство заполняют керамзитом.
8. Присоединяют дымоходную трубу, а на восходящую часть одевают перевёрнутую металлическую бочку.
9. После пробного запуска печи ракеты бочку красят с помощью жаростойкой краски.

Ну и в завершение выполняют обкладку дымохода.

1. Трубу дымохода облаживают мешками, которые предварительно наполняют песком и всё засыпают керамзитом.
2. Саму конструкцию формируют с помощью огнеупорной глины.

Хочется отметить, что в процессе функционирования ракетной печи требуется много кислорода, поэтому обязательно с улицы проводится воздуховод. После этого устанавливается внутрь топки старое барбекю, которое закрывается крышкой. Швы качественно заделывают глиной. На этом сооружение кирпичной ракетной печи с металлической бочкой можно считать завершённой, а если у кого-то остались вопросы можно ознакомиться с видео.

Походно-садовая ракетная печь

Как и в случае с предыдущей конструкцией основные работы направлены на изолирование огня и перенаправлении энергии тепла в нужное русло. При этом для изготовления реактивной портативной печи своими руками потребуются следующие инструменты и материалы:

• 2 ёмкости из жести с разным диаметром;
• металлические уголки;
• хомуты из стали 10 см диаметра;
• дымоходная труба из нержавейки;
• щебёнка;
• электрическая болгарка;
• ножницы для резки металла.

Для сборки такой конструкции понадобится проделать следующий ряд действий, которые также можно просмотреть на видео.

1. Из ёмкости меньшего диаметра изготавливают крышку для реактивной портативной печи. Для этого в ней обустраивается отверстие для дымохода.
2. Внизу большей ёмкости проделывают отверстие для присоединения топочной камеры. Жесть нарезают с помощью ножниц по металлу, а образовавшиеся концы загибают внутрь.
3. Прямоток делают из металлических уголков и трубы. После этого трубу вставляют в ёмкость и соединяют с загнутыми концами при помощи металлического хомута.
4. Пустоты между корпусом и прямотоком засыпают щебёнкой, которая будет теплоизолятором и термоаккумулятором.
5. Вторую ёмкость надевают на ракетную печь.
6. Из металлической проволоки сгибают конфорку для посуды.
7. Конструкция окрашивается жаростойкой краской.

Для розжига системы используют выходной патрубок от прямотока.

Правила использования реактивной печи

Ракетная печь, как и другая обогревательная система длительного горения, нуждается в предварительном прогреве перед запуском. И если для портативной конструкции это не имеет особого значения, то для стационарной системы это очень важно, так как при холодной дымоходной трубе топливо будет сгорать, не производя, нагрева. Поэтому реактивные печи предварительно прогреваются с помощью опилок или бумаги.

Хочется обратить внимание, что прогрев печи считается завершённым, если гул при горении топлива начинает затихать. Только после этого можно загружать основное топливо. При этом оно разгорится от остатков предыдущих продуктов горения.

Также нужно понимать, что печь ракета не может самонастраиваться и поэтому на первом этапе горения поддувало открывают полностью, а начинают прикрывать лишь после того, как появится мощный гул в системе. В дальнейшем поступление кислорода постепенно снижают.

Печь ракета в парилке – основные особенности

Наверняка у большинства владельцев собственной парной может возникнуть вопрос – можно ли пользоваться реактивной печью в бане? На первый взгляд для этого нет никаких преград, ведь на крышке можно легко соорудить каменку.

На самом деле такое устройство в бане использовать нельзя. Чтобы получить лёгкий пар первым делом прогреваются стены парной, а только после этого воздух. При этом для нагрева воздуха печь должна излучать тепло. Это и является основной проблемой – в реактивной печи конвекция имеет чёткое распределение, а тепловые потери, нагревающие, воздух вовсе отсутствуют.

Ракетная печь своими руками, печь ракета из кирпича, из профильной трубы своими руками

Рассказываем, как изготовить самодельную турбо печь, используя для этого простые и доступные материалы, которые у многих людей есть под рукой (например, из трубы подходящего диаметра).

В любом случае достать все необходимые «комплектующие» для сборки печки — не проблема.

Предлагаем разные варианты конструкции — на выбор. Отличаются они по видам используемых материалов и сложности изготовления.

Чтобы сделать ракетную печь своими руками чертежи особо и не нужны. Но в случае необходимости их можно без проблем найти в интернете.

Как выглядит самая простая конструкция самодельной турбо печки, можно посмотреть на схеме ниже.

Изготовлена реактивная печь из металлической трубы диаметром 110 мм. Ножки можно сделать из строительного уголка.

Все ракетные печи (и самодельные в том числе) можно разделить на две основные группы:

• стационарные — идеально подойдут для дачи и частного дома, а также для гаража;
• переносные — это компактные печи, которые предназначены для походов и отдыха на природе (их еще называют походными).

Помимо этого, ракетные печи отличаются и по виду используемого топлива. Широко распространены печки на дровах. Но встречаются также «ракетницы», которые могут работать на топливных гранулах.

Преимущества использования ракетной печи вы можете посмотреть на картинке ниже.

Пожалуй, одним из самых главных аргументов в пользу выбора печи-ракеты является ее экономичность и универсальность. Помимо того, что сама печка требует минимального количества топлива для продуктивной работы, само топливо может быть даже самого низкого качества.

Например, можно использовать не только сухие дрова, но и хворост, сырые ветки и даже траву.

Содержание

Как сделать ракетную печь из кирпича

Так называемые ракетные (или реактивные) печи, используемые для приготовления пищи, обычно изготавливают из круглой или профильной трубы.

Однако для реализации данного проекта потребуется не только труднодоступный для многих людей металл, но и сварочный аппарат, а также хотя бы минимальный опыт сварки металла. Не каждый обладает такими «богатствами».

Что же тогда делать, отказываться от этой идеи?

Не торопитесь! Вовсе не обязательно ставить крест на своих планах, потому что всегда найдется альтернативный вариант.

По крайней мере, мы его уже нашли на просторах интернета и хотим поделиться с вами.

Альтернативный вариант ракетным печам из металла

Если нет возможности достать круглые и профильные трубы или вы «не дружите» со сваркой, можно построить ракетную печь из кирпича.

Для этого подойдет как обычный красный кирпич, так и огнеупорный. Согласитесь, что кирпич достать намного проще, чем металл?

В сегодняшней статье расскажем, как сделать ракетную кирпичную печь с минимальными вложениями ресурсов, сил и времени.

Своим личным опытом строительства кирпичной печи поделился с нами автор YouTube канала Creative Cement.

Обратите внимание: в отличие от металлической «версии» ракетной печи, кирпичная — предназначена только для стационарного использования.

Основные этапы работ

Строительство печи необходимо выполнять на ровном основании — в идеале это должна быть забетонированная площадка.

Выкладываем «на сухую» первый ряд кирпичей, формируя основание ракетной печи. Сверху наносим слой цементно-песчаного раствора и стягиваем правилом.

После этого укладываем второй ряд кирпичей. Спереди печи оставляем зазор — технологическое отверстие для удаления золы.

Нарезаем необходимое количество заготовок из стального круглого прутка и укладываем на «подушку» из раствора. Таким образом, у нас получится колосник.

Далее укладываем третий ряд кирпича и уже на этом уровне начинаем формировать загрузочную камеру, установив кирпичи вертикально под небольшим углом.

Из листового металла вырезаем дверцу для загрузочной камеры. Соединяем ее с металлической полосой с помощью петель и устанавливаем в раствор. Поднимаем на пару кирпичей уровень вертикальной камеры сгорания. Ракетная печь готова!

Загружаем подготовленные дрова в загрузочную камеру и с помощью газового баллончика с горелкой разводим огонь.

После того, как ракетная печь вышла на свой рабочий режим, в верхней части камеры сгорания устанавливаем металлическую подставку, на которую можно поставить чайник, чтобы вскипятить воду, или кастрюлю, чтобы приготовить первое блюдо.

Видео по теме

Подробно о том, как сделать ракетную печь из кирпича, можно посмотреть в авторском видеоролике ниже. Спасибо за внимание.

Ракетная печь из круглой трубы: находка для дачников

В сегодняшней статье рассмотрим довольно интересный вариант самодельной печи-ракеты, которую можно использовать для приготовления пищи на улице (например, на даче). Идея принадлежит автору YouTube канала Leo Besson.

Необходимые материалы:

• круглая труба диаметром 170 мм;
• круглая труба диаметром 50 мм;
• листовой металл толщиной не менее 3 мм;
• швеллер;
• резьбовая шпилька и шайбы.

Достоинства данной печки заключаются в том, что она довольно быстро разгорается и поддерживает стабильно высокую температуру.

Дополнительно стоит отметить ее компактную конструкцию — вы без проблем можете прихватить с собой самодельную ракетную печь на рыбалку, если планируете ехать на автомобиле.

Основные этапы работ

Первым делом необходимо изготовить корпус ракетной печи (или камеру сгорания). Для этого нам потребуется круглая стальная труба диаметром 170 мм с толщиной стенки 5 мм.

Отрезаем от нее кусок длиной 340 мм. Зачищаем наружную поверхность болгаркой с кордщеткой.

Из листового металла толщиной 3-5 мм вырезаем круг, предварительно просверлив по центру отверстие с помощью корончатого сверла.

Далее понадобится стальная круглая труба диаметром 50 мм. Отрезаем от нее кусок длиной 340 мм (по длине корпуса).

Размечаем заготовку, высверливаем в ней отверстия, а потом вырезаем болгаркой продольные пазы — как показано на фото.

Круг из листового металла привариваем к корпусу ракетной печи (к нижней его части). Внутрь устанавливаем трубу диаметром 50 мм. Привариваем ее к диску.

Верхняя часть печи

На следующем этапе в диске сверлим отверстие и нарезаем в нем резьбу. С помощью болта крепим к нему заслонку, вырезанную из листового металла.

К нижней части корпуса привариваем три отрезка швеллера, установив их на одинаковом расстоянии друг от друга.

Высверливаем в них отверстия, нарезаем резьбу и вкручиваем отрезки резьбовой шпильки (100 мм длиной каждая).

К нижней части резьбовых шпилек привариваем стальные шайбы. В результате у нас получились опорные ножки.

К верхней части корпуса ракетной печи приваривается «ушко», к которому крепится диск, вырезанный из листового металла. Получилась поворотная крышка.

К ней нужно приварить металлические пластины, на которые будет устанавливаться посуда.

В нижней части печи дополнительно нужно вырезать круглое отверстие и приварить кусок трубы диаметром 50 мм, на конце которого устанавливается заслонка.

Это отверстие можно использовать для розжига печи, а также в качестве дополнительного воздухозаборника.

Видео по теме

DIY Estufa ROCKET redonda , funcionara ¿??? (rocket stove)

Ракетная печь своими руками: из металлического уголка и керамической плитки

Обычно самодельные ракетные печи изготавливают из круглой или квадратной профильной трубы, и они полностью металлические.

Такие печурки легкие и компактные, поэтому их можно брать с собой на природу.

В данном обзоре мы рассмотрим еще один вариант ракетной печи — стационарного типа, из металлического уголка и керамической плитки.

Такую самодельную турбо печь очень удобно эксплуатировать на дачном участке. И смотрится она достойно.

Идеей изготовления стационарной печи-ракеты из уголка и плитки с нами поделился автор YouTube канала «Креативные цементные проекты».

Необходимые материалы:

• строительный уголок;
• керамическая плитка;
• арматура рифленая;
• глина и цемент;
• листовой металл.

Рекомендуем вам также прочитать статью-обзор: как из старого колесного диска от авто сделать катушку для садового шланга.

Пошаговый процесс изготовления ракетной турбо печи

Конструкция печи проста до безобразия, состоит из: камеры сгорания, загрузочной камеры и зольника. Внутри печи вмонтирован колосник из арматуры.

На чертеже ниже вы можете посмотреть размеры ракетной печи.

Первым делом отрезаем заготовки из металлического уголка, и свариваем каркас печи. Сварные швы надо будет зачистить лепестковым кругом.

Из цемента, глины и воды необходимо приготовить жаростойкий раствор. Также подготавливаем нарезанные по размеру кусочки керамической плитки.

На следующем этапе останется только обшить металлический каркас плиткой. Попутно устанавливаем кусочки арматуры (делаем колосник).

В завершении останется только вырезать из листового металла дверцу, и при помощи шарнирного соединения прикрепить ее к верхней части загрузочной камеры.

Также необходимо изготовить съемную подставку для посуды, которая будет устанавливаться сверху основной трубы (камеры сгорания).

Видео по теме

Подробно о том, как изготовить своими руками турбо печь, можно посмотреть ниже — в авторском видеоролике.

Rocket stove _ Wood stove _ Creative idea from iron frame, cement and clay

Самодельная ракетная печь мексиканского сварщика

Автор YouTube канала Neri herreria tv подробно показывает, как изготовить печь-ракету своими руками.

Основной материал — профильная труба 100х100 мм.

Также можно использовать профиль меньшего размера (например, если вы хотите брать печь с собой на природу).

Приступаем к работе по изготовлению турбопечки. Первым делом отрезаем с помощью болгарки три заготовки из квадратной профильной трубы разной длины:

1. 57 см;
2. 30 см;
3. 20 см.

Самая длинная заготовка — это вертикальная часть печи. Самая короткая — горизонтальная.

Заготовка длиной 30 см устанавливается под углом 45 градусов — через нее будет выполняться загрузка дров.

Сначала вырезаем в длинной заготовке два отверстия (нижнее отверстие — на расстоянии 7 см от края трубы).

Колосник автор решил сделать из арматуры. Нарезаем заготовки нужной длины, и затем привариваем их внутри вертикальной части печи с небольшим зазором.

Потом свариваем вместе вертикальную и горизонтальную части печи.

Для этого отрезок профтрубы (длиной 20 см) приваривается к заготовке длиной 57 см под прямым углом.

После этого привариваем третий отрезок профильной трубы длиной 30 см, отрезав у него один край под углом 45 градусов.

На торце горизонтальной профтрубы необходимо установить заслонку из листового металла — для регулировки подачи воздуха в камеру горения.

Также нужно будет установить дверцу на торец загрузочной камеры — ее также можно сделать из листового металла.

В нижней части вертикальной трубы автор устанавливает задвижку (чтобы процесс горения был длительный, нужно уменьшать количество воздуха, поступающего в камеру сгорания).

Для этого сначала необходимо приварить две направляющих из уголка. Потом вырезаем кусок металла подходящего размера и вставляем между краем профтрубы и направляющими.

Теперь самое время изготовить опорные ножки. Для этого нам потребуются круглые трубы разного диаметра.

Отрезаем четыре заготовки от трубы большего диаметра, и привариваем их к нижней части печи, как показано на фото ниже.

После этого отрезаем еще четыре заготовки из трубы меньшего диаметра — сами ножки. Вставляем их в посадочные места.

Для фиксации ножек в трубах большего диаметра делаются прорези и потом привариваются гайки. В них вкручиваем барашковые болты.

В результате ножки получились съемными, что очень удобно при транспортировке ракетной печи.

Для большей жесткости конструкции мастер решил приварить опорную стойку из куска круглой трубы между горизонтальной частью и загрузочной камерой.

Из обрезков арматуры изготавливаем подставку для посуды (кастрюли или сковороды). В верхней части вертикальной трубы нужно сделать четыре пропила болгаркой, чтобы можно было установить подставку.

Ракетная печь готова. Зачищаем сварные швы и красим термостойкой краской.

Видео по теме

Пошаговый процесс изготовления самодельной ракетной печи своими руками показан в авторском видеоролике.

ESTUFA ( ROKET — Cohete )-Como hacerla — Paso a Paso

Конструкция получилась сравнительно легкой и компактной. Благодаря тому, что она разбирается, можно без проблем поместить печь в багажник авто.

Походная ракетная мини-печь из профильной и круглой трубы

Еще одной идеей поделился автор YouTube канала Make it Metal. Его вариант самодельной печи ракетного типа чем-то напоминает предыдущую версию, но сама конструкция более проста в изготовлении.

Для данного проекта нам потребуются два вида стальной трубы: круглая и квадратная (профильная).

Помимо этого, потребуются и другие материалы:

• листовой металл;
• стальной уголок;
• болты (или шпильки) с гайками.

Первым делом отрезаем кусок профильной трубы нужной длины (размеры в данном случае — на ваше усмотрение). Это будет загрузочная камера для дров.

В профтрубе вырезаем отверстие, чтобы можно было приварить вертикальную часть реактивной печи (круглую трубу).

Далее отрезаем два уголка и вырезаем подходящего размера кусок листового металла. Уголки привариваем к профилю — они будут выступать в качестве направляющих.

Вставляем потом задвижку из металлической пластины. К задвижке привариваем резьбовую шпильку, на которую потом можно будет накрутить ручку.

А можно поступить проще — приварить перпендикулярно шпильке кусок круглого или квадратного прутка.

Колосник автор решил изготовить из стальной пластины. Отрезаем кусок пластины, сгибаем ее на конце под нужным углом, после чего сверлим отверстия.

Далее отрезаем кусок круглой трубы, обрезаем один край под углом, и затем привариваем его к профильной трубе.

К нижней части ракетной печи нужно приварить гайки, в которые вкручиваем мебельные болты (это у нас будут опорные ножки).

На последнем этапе останется только приварить к вертикальной части ракетной печи площадку для посуды, изготовленную из стальной полосы.

Видео по теме

Для более детального ознакомления с процессом изготовления самодельной реактивной печи из профильной трубы своими руками советуем посмотреть авторское видео.

Rocket Stove Mk3 and 2000 Subscriber winner!

Как сделать ракетную печь по японской технологии из кирпича

Автор YouTube канала Ogurki поделился простым и очень интересным способом, как сделать печь ракету из кирпича.

Причем без какого-либо цементного раствора или строительного клея — и буквально за 5-10 минут.

Чтобы сделать японскую печь ракету, потребуется 29 кирпичей. Кроме того, необходимо будет подготовить ровную площадку, на которой будет находиться печь из кирпича.

Например, можно сделать основание из строительных блоков или, как вариант, можно отдельно выложить площадку из тех же кирпичей.

Причем кирпич важно использовать не обычный, а огнеупорный. Дело в том, что обычный кирпич быстро потрескается и раскрошится от контакта с огнем.

Приступаем к работе. После того, как подготовили основание, собираем из кирпича печку.

Вертикальную часть (на которой будет находиться посуда) для надежности обвязываем стальной проволокой — чтобы кирпичи не развалились.

Колосник в данной конструкции печи не используется — особой надобности в нем нет.

По умолчанию для закладки дров используется первое отверстие (нижняя топка), однако можно делать закладку дров и через второе отверстие, которое выше (например, если дрова длинные и нет времени их пилить).

Преимущество данной ракетной печи в том, что для нее не требуется отводить постоянное место на участке.

Надо что-то приготовить — собрал за 5 минут и приготовил. Потом разобрал по-быстрому, и кирпичи в сарай. В общем, очень удобно.

Видео по теме

Ознакомиться с пошаговой инструкцией по изготовлению кирпичной ракетной печи вы можете в авторском видеоролике.

Печь-ракета своими руками + чертеж. Японская технология. Часть 2

Печь ракета из газового баллона

В данном случае рассмотрим еще один стационарный вариант реактивной печи. Однако уже будем использовать не кирпичи, а металл.

Для изготовления печи ракета своими руками будем использовать пропановый баллон на 27 л и профильную трубу.

Сначала необходимо подготовить пропановый баллон. Откручиваем вентиль, и заполняем баллон водой.

После этого отрезаем болгаркой опорный башмак и ручки. Делаем разметку, после чего вырезаем отверстие прямоугольной формы в центральной части баллона.

Варочную поверхность ракетной печи из газового баллона изготавливаем из листового металла.

Для этого вырезаем кусок нужного размера, делаем надрезы по краям и потом сгибаем буквой «П». Привариваем деталь к баллону.

Далее вырезаем болгаркой отверстие под дымоход, в роли которого выступает металлическая круглая труба (диаметр — на ваше усмотрение).

После этого отрезаем три заготовки из профильной трубы, и свариваем потом реактивную печку.

Сначала свариваем две профтрубы под углом 90 градусов. Потов «врезаем» третий кусок профиля под углом 45 градусов.

Далее из трех кусков профильной трубы свариваем Н-образную подставку. Привариваем ее к нижней части печи.

В завершении останется только зачистить сварные швы и покрасить печку краской. Но не обычной, а термостойкой.

Видео по теме

Пошаговый процесс работ по изготовлению самодельной печи можно посмотреть в авторском видеоролике.

가스통 난로 만들기 완성 4-4 (Finished making a stove)

А еще рекомендуем прочитать, как из газового баллона своими руками изготовить универсальную ракетную печь для дачи и частного дома. Правда, ее не получится использовать в гаражном помещении.

Компактная походная печь из профильной трубы

Предлагаем вашему вниманию еще один вариант самодельной ракетной печки, которую можно использовать как на даче, так и на природе, если вы часто путешествуете на автомобиле.

Несмотря на то, что принцип работы данной печи такой же, как и у всех предыдущих вариантов, выглядит она немного нестандартно.

Это из-за того, что автор решил модернизировать классическую печь-ракету, и сделать более практичный вариант.

Фишка в том, что помимо варочной поверхности, в данной конструкции присутствует еще дополнительное отделение, которое можно использовать для запекания разных овощей.

Первым делом нужно определиться с габаритами ракетной печи.

Потом отрезаем заготовки из профтрубы. Свариваем П-образную варочную поверхность и зачищаем сварные швы болгаркой.

Варочная поверхность имеет два отверстия с торца. К одному отверстию необходимо будет приварить топку с колосником, к другому — кусок трубы, на который будет устанавливаться дымоход.

После этого отрезаем заготовки из листового металла, и привариваем их между стенками варочной поверхности — и в итоге получаем то самое дополнительное отделения для запекания овощей. Чтобы процесс готовки проходил быстрей, необходимо будет изготовить крышку.

К нижней части ракетной печи привариваем четыре гайки — в них будут вкручиваться ножки, в роли которых выступают болты.

Последний штрих — покраска готового изделия термостойкой краской.

Видео по теме

С пошаговым процессом изготовления этой печи вы можете ознакомиться в авторском видеоролике. Идея принадлежит автору YouTube канала mansoo lee.

캠핑용 오븐 스토브 만들기 (Making oven stoves)

Как работает ракетная печь

Конструкция состоит из нескольких основных частей. Одной из них является топливная камера, которая может быть как наклонной, расположенной под углом 45 градусов, так и горизонтальной (это зависит от типа печки ракеты).

В топливную камеру загружаем мелкие щепки, и прогреваем «ракетницу». Потом подкладываем уже нормальные дрова.

Принцип работы печи ракеты довольно прост. В процессе горения дров внутри турбопечи создается естественная тяга и может даже появляться характерный гул — это связано с тем, что в печь входит холодный воздух, а выходит горячий дым.

Когда корпус прогревается, горение становится более интенсивным, и гул может быть уже более сильным. Это говорит о том, что подачу воздуха в печь нужно уменьшить, прикрыв заслонку на входе в печь.

В некоторых конструкциях ракетных печей за счет дожига пиролизных газов наблюдается более длительное горение дров, при этом интенсивность горения остается на том же уровне.

Благодаря этому, чтобы вскипятить даже большой объем воды (довести их до температуры 100 град.), требуется минимум времени. И одной закладки дров хватит не только чтобы чайник вскипятить, но и яичницу пожарить с колбасой.

Турбо-печь своими руками — отличный вариант для дачи

В сегодняшней статье мы расскажем, как сделать своими руками простую турбо-печь для приготовления пищи в полевых условиях.

Поскольку печка отличается компактными размерами, то ее можно использовать не только на даче, но и брать с собой на природу.

Идеей изготовления самодельной турбо-печи поделился с нами автор YouTube канала ideas corner. Берите на заметку.

Необходимые материалы:

• круглая труба из металла;
• листовая сталь;
• болты;
• водопроводный кран.

Рекомендуем также прочитать статью-обзор на тему: как из подшипников и куска швеллера изготовить своими руками станок холодной ковки.

Пошаговый процесс изготовления турбо-печи

Первым делом потребуется отрезать кусок круглой трубы подходящей длины (в зависимости от высоты печки).

При помощи болгарки прорезаем в трубе продольные пазы (3-4 пазов будет вполне достаточно), после этого привариваем трубу к основанию — диску из листового металла.

В качестве корпуса турбо-печи выступает кусок круглой толстостенной трубы. Надеваем его на первую трубу, и привариваем к диску.

В нижней части корпуса на расстоянии 2 см от края нужно просверлить отверстие, и приварить трубку с резьбой, на которую будет накручиваться кран.

На следующем этапе необходимо изготовить крышку (верхнюю часть печи).

Тут два варианта: либо можно найти готовую крышку в металлоломе, либо изготовить самостоятельно — например, из листового металла.

По центру крышки нужно просверлить отверстие, и вварить кусок круглой трубы — это будет сопло, из которого будет выходить пламя.

К крышке также необходимо приварить три болта, на которые будет устанавливаться кастрюля или же сковорода.

Впрочем, можно изготовить и более приличную подставку для посуды.

Надеваем крышку на верхнюю часть корпуса. Накручиваем кран на трубку в нижней части корпуса, и самодельная печка готова.

Видео по теме

GAS AND GASOLINE ARE NO LONGER NEEDED !! jet FURNACE! DIY

Как сделать простую турбо-печь на дровах (без использования вентилятора или компрессора)

А сейчас мы хотим поделиться с вами интересной идеей от автора YouTube канала Mr Novruz — будем делать своими руками турбо-печь для дачи.

Особенность самодельной печки заключается в том, что пламя на выходе получается очень мощным, однако при этом не нужно использовать вентилятор или компрессор для принудительного нагнетания воздуха внутрь топочной камеры.

С помощью такой турбо-печи можно быстро вскипятить воду, чтобы приготовить чай, или пожарить яичницу.

Необходимые материалы:

• стальная круглая труба;
• листовой металл;
• круглый пруток;
• квадратный пруток;
• водопроводный шаровой кран;
• кусок трубы с резьбой.

Если вы часто отдыхаете на дачном или придомовом участке, советуем прочитать статью: как сделать своими руками мангал-барбекю из тормозного барабана от авто.

Пошаговый процесс изготовления турбо-печи для дачи

В качестве корпуса печи используется стальная круглая труба диаметром 220 мм (длина заготовки — примерно 35-40 см). По бокам привариваем ручки.

В нижней части корпуса нужно приварить дно.

Отступаем от дна 4-5 см, и высверливаем отверстие, в которое ввариваем кусок круглой водопроводной трубы с резьбой.

На следующем этапе необходимо будет изготовить «сердечник». Отрезаем заготовки из круглого прутка, надеваем на них кольца, и обвариваем.

Готовый каркас устанавливаем внутрь корпуса печи таким образом, чтобы нижняя его часть опиралась на вваренный кусок трубы.

Из листового металла вырезаем круглую крышку, и высверливаем в нем по центру отверстие.

Устанавливаем ее внутрь корпуса, а сверху привариваем два круглых прутка с загнутыми краями — они будут удерживать крышку.

Потом необходимо будет приварить подставку для посуды (автор изготовил ее из квадратного прутка). На трубу с резьбой накручиваем шаровой кран.

Принцип работы самодельной турбо-печки

Внутрь топочной камеры укладываем подготовленные дровишки, поджигаем их, и сверху устанавливаем крышку.

С помощью вентиля на шаровом кране можно регулировать интенсивность горения дров внутри топочной камеры.

Видео по теме

FRIENDS GAS AND GASOLINE ARE NO LONGER NECESSARY !!! REACTIVE FURNACE !!!

Ракетная печь с жарочной поверхностью

Когда нужно приготовить что-нибудь съестное на природе (желательно с ароматом мяса), то нет ничего лучше ракетной печи с жарочной поверхностью. Ее быстро раскочегарить и требуется минимум топлива — всего лишь небольшие веточки или щепки. Загружаем дровишки в топливную камеру, разжигаем, ждем несколько минут и можно приступать к готовке.

Необходимые материалы:

• профильная труба квадратного сечения;
• листовой металл;
• стальная полоса.

В конструктивном плане самоделка представляет собой стандартную ракетную печь и съемную жарочную панель из листового металла.

Основные этапы работ

Первым делом изготавливаем из профильной трубы ракетную печь. Сначала свариваем горизонтальную и вертикальную части под прямым углом. После этого вырезаем отверстие и под углом 45 градусов ввариваем загрузочную камеру.

К нижней части печи привариваем два уголка для большей устойчивости конструкции.

На следующем этапе приступаем к изготовлению съемной жарочной поверхности. Для начала отрезаем лист металла и вырезаем по центру квадратное отверстие.

Из листового металла свариваем воронку пирамидальной формы. К нижней части привариваем квадрат из металлической полосы. Он нужен для того, чтобы можно было плотно надеть воронку на вертикальную часть ракетной печи.

В верхней части воронки привариваем два опорных элемента из металлической полосы, на которые будет опираться жарочная поверхность.

Устанавливаем панель из металла на опорные элементы и обвариваем по контуру. Потом зачищаем сварные швы.

Перед первой готовкой жарочную поверхность необходимо будет прокалить с растительным маслом, чтобы продукты не прилипали в процессе готовки.

Видео

Rocket Stove als genialer Grill — DIY Bauanleitung

В этой статье мы поделились с вами различными вариантами изготовления самодельной ракетной печи: из металла и кирпича, стационарными и походными (переносными) конструкциями, и все они выполняют свою функцию на 100%. Сделать такие печи под силу каждому.

Андрей Васильев

Задать вопрос

Узнайте, как построить ракетную печь — 2,5 часа видео за 10 мизерных баксов! – Подкаст выживания

Поиск

Искать:

Архивы

Архивы
Выберите Месяц Июнь 2023 (4) Май 2023 (41) Апрель 2023 (35) Март 2023 (37) Февраль 2023 (32) Январь 2023 (39) Декабрь 2022 (28) Ноябрь 2022 (29) Октябрь 2022 (33) Сентябрь 2022 ( 34) август 2022 (36) июль 2022 (34) июнь 2022 (29) май 2022 (30) апрель 2022 (24) март 2022 (33) февраль 2022 (24) январь 2022 (26) декабрь 2021 (22) ноябрь 2021 ( 26) Октябрь 2021  (29) сентябрь 2021 г. (40) август 2021 г. (47) июль 2021 г. (41) июнь 2021 г. (49) май 2021 г. (33) апрель 2021 г. (55) март 2021 г. (31) февраль 2021 г. (30) январь 2021 г. (32) декабрь 2020 г. (29) ) ноябрь 2020 (26) октябрь 2020 (31) сентябрь 2020 (36) август 2020 (28) июль 2020 (32) июнь 2020 (27) май 2020 (27) апрель 2020 (28) март 2020 (32) февраль 2020 (23) ) Январь 2020 (24) Декабрь 2019 (22) Ноябрь 2019 (23) Октябрь 2019 (35) Сентябрь 2019 (27) Август 2019 (33) Июль 2019 (29) Июнь 2019(23) май 2019 г. (38) апрель 2019 г. (29) март 2019 г. (32) февраль 2019 г. (32) январь 2019 г. (30) декабрь 2018 г. (28) ноябрь 2018 г. (29) октябрь 2018 г. (35) сентябрь 2018 г. (35) август 2018 г. (36) июль 2018 г. (30) июнь 2018 г. (24) май 2018 г. (32) апрель 2018 г. (26) март 2018 г. (28) февраль 2018 г. (23) январь 2018 г. (41) декабрь 2017 г. (27) ноябрь 2017 г. (26) октябрь 2017 г. (34) сентябрь 2017 г. (33) август 2017 г. (36) июль 2017 г. (25) июнь 2017 г. (32) май 2017 г. (38) апрель 2017 г. (31) март 2017 г. (38) февраль 2017 г. (32) январь 2017 г. (42) декабрь 2016 г. (26) ноябрь 2016 г.  (22) октябрь 2016 г.  (29) Сентябрь 2016 г. (38) Август 2016 г. (41) Июль 2016 г. (29) Июнь 2016 г. (31) Май 2016 г. (30) Апрель 2016 г. (32) Март 2016 г. (19) Февраль 2016 г. (29) Январь 2016 г. (26) Декабрь 2015 г. (30) ) Ноябрь 2015 г. (33) Октябрь 2015 г. (29) Сентябрь 2015 г. (33) Август 2015 г. (36) Июль 2015 г. (28) Июнь 2015 г. (27) Май 2015 г. (29) Апрель 2015 г. (30) Март 2015 г. (35) Февраль 2015 г. (53) ) Январь 2015 г. (36) Декабрь 2014 г. (26) Ноябрь 2014 г. (25) Октябрь 2014 г. (28) Сентябрь 2014 г. (32) Август 2014 г. (30) Июль 2014 г. (28) Июнь 2014 г. (30) Май 2014 г. (32) Апрель 2014 г. (27) ) март 2014 г. (27) февраль 2014 г. (43) январь 2014 г. (37) декабрь 2013 г. (27) ноябрь 2013 г. (30) октябрь 2013 г. (38) сентябрь 2013 г. (40) август 2013 г. (35) июль 2013 г. (26) июнь 2013 г. (33) ) май 2013 (45) апрель 2013 (30) март 2013 (30) февраль 2013 (26) январь 2013 (22) декабрь 2012 (23) ноябрь 2012 (28) октябрь 2012 (33) сентябрь 2012 (30) август 2012 (28) ) июль 2012 г. (22) июнь 2012 г. (24) май 2012 г. (27) апрель 2012 г. (27) март 2012 г. (25) февраль 2012 г. (25) январь 2012 г. (25) декабрь 2011 г. (19)) Ноябрь 2011 г. (24) Октябрь 2011 г. (28) Сентябрь 2011 г. (28) Август 2011 г. (31) Июль 2011 г. (28) Июнь 2011 г. (30) Май 2011 г. (24) Апрель 2011 г. (26) Март 2011 г. (32) Февраль 2011 г. (25) ) январь 2011 (24) декабрь 2010 (31) ноябрь 2010 (37) октябрь 2010 (33) сентябрь 2010 (30) август 2010 (23) июль 2010 (25) июнь 2010 (26) май 2010 (21) апрель 2010 (19) ) март 2010 г. (23) февраль 2010 г. (20) январь 2010 г. (22) декабрь 2009 г. (22) ноябрь 2009 г. (20) октябрь 2009 г. (23) сентябрь 2009 г. (22) август 2009 г.(20) июль 2009 г. (20) июнь 2009 г. (23) май 2009 г. (19) апрель 2009 г. (22) март 2009 г. (21) февраль 2009 г. (20) январь 2009 г. (19) декабрь 2008 г. (17) ноябрь 2008 г. (16) октябрь 2008 г. (19) сентябрь 2008 г. (21) август 2008 г. (17) июль 2008 г. (21) июнь 2008 г. (6) март 2008 г. (1)

Подкаст о выживании
Posted on 22 сентября 2022 г. by Jack Spirko 27 сентября 2022 г.

Герцог пермакультуры Пол Уитон хорошо разбирается в эффективном, чистом древесном топливе. Я рассказывал вам о его ракетных нагревателях, но это всего лишь одно из применений ракетных печей. Еще одна ракетная печь, и у Пола есть фильм, в котором есть все, что вам нужно знать, чтобы построить свою собственную, включая материалы, инструменты и безопасные методы. Как человек, который любит хорошую еду и ценит надежные домашние технологии, я особенно заинтересован в этом. Как вы уже слышали, я сказал, что 2 — это один, а 1 — это ничего, так что соорудите себе запасную печь.

Узнать больше и получить его здесь

Итак, что это такое? Ракетная печь делает все то же, что и обычная духовка, и даже больше, без необходимости в природном газе или электричестве. Если вы пытаетесь найти способы уменьшить свою зависимость от сетки, создайте себе ракетную печь. Он идеально подходит для автономного, скрытого использования, сценариев выживания, а также для повседневного использования. Они потребляют так мало топлива, что вы можете разжечь их садовыми отходами или даже картоном в крайнем случае.

За десять баксов вы получите два с половиной часа первоклассных инструкций от Тима Баркера и Тайлера Моррисона, мастеров в соответствующей области технологий, которые покажут вам свои предыдущие ракетные печи и расскажут, почему эта конструкция является лучшей. В них представлена ​​подробная, упрощенная, пошаговая система создания собственной ракетной печи. Затраты на материалы остаются низкими, сварка не требуется, а предварительный опыт не требуется.

Глыбовые печи популярны в сообществе пермакультуры, а печи для пиццы на заднем дворе распространены по всей стране. Но они тяжелые, их может быть сложно построить, их нагрев занимает несколько часов, и они тратят много древесины. Вот почему люди перестают их использовать через сезон или два или используют их только пару раз в год. Ракетные печи, с другой стороны, передвижные, они намного легче, чем глинобитные или каменные печи, и их намного проще и дешевле построить. Фильм Пола «Ракетные печи» дает вам все, что вам нужно знать, чтобы построить свою собственную печь!

Вы можете получить 2,5 часа потрясающего видео, которое покажет вам, как именно это сделать

Опубликовано в Подкасты
постоянная ссылка

Электронная книга «Ракетная печь»

Описание

Тим Баркер и Джоэл Медоуз проведут вас через пошаговое руководство по созданию чрезвычайно дешевой ракетной печи с использованием легкодоступных материалов, таких как кирпичи, глина и восстановленные стальные бочки. . Эти конструкции, возможно, не обладают элегантностью купола, которая сделала печь для пиццы на заднем дворе такой модной, но у них есть собственное очарование фермерского двора. И вместо того, чтобы тратить часы на разогрев, чтобы приготовить пару пицц (часто используется только один раз в год!), это суперэффективные и очень практичные печи. И Тим, и Джоэл используют свои ежедневно. Их потенциал в качестве действительно экологичного приспособления для двора будущего очень высок.

В первом разделе вы узнаете об увлекательных принципах работы ракетной печи, а в последующих разделах приступят к подробному делу добавления духовки.

Чтобы выполнить проекты самостоятельно, вам понадобится несколько обычных инструментов и немного уверенности в их использовании, но этот процесс не потребует ничего, кроме возможностей самого обычного ремонтника на заднем дворе. Основное внимание в этом томе уделяется приготовлению пищи, и мы представим два варианта самодельных печей, подходящих как для использования на открытом воздухе, так и — при правильном расположении дымохода — в помещении.

Для получения дополнительной информации об этой технологии см. эту статью об основах ракетных печей.

Содержание

[one_half]

• Об этом томе
• Предисловие: будущее огня
• Введение
  Пожарная
  Обычные плиты
• Ракетные печи
  Устройство ракетной печи
  Как работает ракетная печь
  Размеры
  Материалы
• Ингредиенты
  Блок питания ракетной печи
  Черная печь
  Белая печь
• Сборка «блока питания» вашей ракетной печи
  Макет
  Запуск печи
  Окончательное размещение
  Окончательная сборка

[/one_half][one_half_last]

• Сборка черной печи
  Перегородка
• Сборка белой печи
  Безопасность бочки
  Принцип работы белой печи
  Изготовление внутренней бочки
  Изготовление внешней бочки
  Полки
  Дверца
  Изготовление дверной защелки
  Изоляция и покрытие духовки
  Подставка
  Последние штрихи
  Управление зверем, или как готовить в своей духовке.
  Уход за зверем
  Советы и рекомендации
• Узнать больше!
  Соответствующие технологические мастерские VEG

[/one_half_last]

Информация о продукте

114 страниц (на iPad) с 64 иллюстрациями.
ISBN: 9780648344209

Об авторах

Тим прошел долгий путь со времен работы механиком по установке дизельных двигателей и теперь проводит свое время между Австралией и Новой Зеландией в качестве полупрофессионального пиромана и сумасшедшего ученого, обучая людей тому, как сжигать вещи и делать действительно крутые машины и устройства для жизни с низким уровнем выбросов углерода. В настоящее время он преподает соответствующие технологии в Австралии на курсах на этом веб-сайте, а также в Институте Коанга в Новой Зеландии.

Ранее он был менеджером фермы Австралийского научно-исследовательского института пермакультуры, оператором/механиком электростанции, гидом по приключениям и профессиональным борцом с черепахами. Его ракетные печи и системы горячего водоснабжения, духовки и кухонные плиты, работающие на угле, отражают его страсть к элегантным, простым и долговечным технологиям сжигания топлива. Другие проекты включают водяные насосы с гравитационным приводом, солнечные тепловые плиты и сушилки, стиральные машины с педальным приводом, грузовые велосипеды, суда на воздушной подушке, деревянные лодки и аквапоника, чтобы назвать несколько. Когда он не возится, его можно найти на острове Макли у побережья Квинсленда, Австралия, где он и его семья живут и в настоящее время строят дом из утрамбованной земли (возможно, с небольшим парусным спортом).

Джоэл обладает богатым опытом (среди прочего, в качестве энергоаудитора, консультанта по устойчивому транспорту, педагога по вопросам окружающей среды), который он сочетает с редким умением объяснять технические вопросы в ясной и увлекательной форме, которая затрагивает самое сердце вопросов. Джоэл только что закончил строить свой дом из соломенных тюков, спроектированный пермакультурой, который предлагает впечатляющие стратегии пассивного охлаждения, отопления, освещения и водоснабжения, ракетные печи для обогрева и приготовления пищи, а также красивую изогнутую линию крыши, которая повторяет путь зимнего солнца.
