Секционные ворота своими руками: чертежи и устройство

Сделать секционные ворота своими руками, чертежи которых можно свободно найти, не проблема. Секционные ворота начали широко распространяться с начала 80 годов прошлого века и на данный момент они являются самыми распространенными. Причина, почему делают гаражные секционные ворота, достаточно проста — надежность защиты гаража от взлома, осадков и ветра.

Кроме того, секционные гаражные ворота очень эргономичны и не требуют много пространства при открытии\закрытии. Главным недостатком, которым обладают секционные гаражные ворота, является их высокая цена. Чтобы удешевить стоимость, конструкцию изготавливают своими руками. Самодельные секционные ворота (своими руками) по качеству не будут уступать заводским, а сделать их достаточно просто. О том, как изготовить и сделать ремонт секционных ворот своими руками будет рассказано ниже.

Содержание

• 1 Выбор варианта и экономия
• 2 Принцип действия подъемно-поворотного щита
• 3 Изготовление и установка

Выбор варианта и экономия

На данный момент есть 2 технологии изготовления секционных ворот:

1. Подъемные секционные ворота, которые имеют полотно, составленное из нескольких панелей (количество зависит от размеров панели). При их открытии полотно складывается и затягивается наверх, а закрываясь — опускается вертикально вниз. При этом панели изготавливаются как из металла, так и из дерева, прочного пластика и т.д. Внутри их можно утеплить пенополистиролом или пенополиуританом (пенопласт слишком объемный и не подойдет, как и минвата). Схема работы таких ворот очень распространена и найти ее можно практически везде. Соединить панели необходимо при помощи шарнирных петель, однако они не слабо устойчивы к взлому. Чтобы сделать секционные ворота составными требуется большой бюджет.
2. Следующий вариант — секционные ворота своими руками с поворотно-подъемным механизмом. Здесь имеется нескладной и не телескопический щит, который следует поднять для открытия. При подъеме с помощью шарнирно-рычажкового механизма. В отличии от предыдущей конструкции, подобный вариант прекрасно защищен от взлома. При этом они работают практически бесшумно (если механизмы регулярно смазывать), чего нельзя сказать о первом варианте, где направляющие и ролики издают очень громкие звуки при движении. Самыми важными достоинствами конструкции этого типа являются экономичность и простота изготовления.

Если есть жесткие ограничения по финансам, то при реализации второго варианта можно существенно сэкономить. Самой существенной экономией является изготовление и монтаж всех необходимых компонентов самостоятельно своими руками. Также можно серьезно сэкономить урезав некоторые детали.

Больше всего экономии будет при отказе от двери в воротах, уменьшении проема ворот, установки ручного привода вместо механического (при этом существенно усложниться открывание ворот). Также некоторую сумму можно сэкономить, не применяя декоры и дизайнерские панели. Размеры секционных ворот также влияют на стоимость.

Принцип действия подъемно-поворотного щита

Конструктивно такие ворота имеют в своем составе 3 элемента: коробку, подъемную створку, открывающий механизм. Каркас делают из балок (сталь или дерево). Каркас — основная конструкция, его устанавливают в проем. Далее устанавливаются направляющие, по которым двигается вся конструкция при подъеме\спуске.

Главное отличие такого типа ворот — щит делают из цельного материала. Для этого можно применять деревянные панели, доски, сталь и т.д. Самое лучшее отношение цена\качество имеется у деревянного щита. Она имеет небольшой вес, что не требует массивных конструкций каркаса и мощного привода механизма подъема. Однако дерево быстро приходит в негодность под воздействием внешних факторов. Но при грамотном подходе и обработке срок эксплуатации деревянного щита можно существенно продлить. Лучше всего его обить металлом. Однако независимо от того, какой материал для щита будет выбран, его рекомендуется утеплить.

Изготовление и установка

В данном разделе рассмотрим вопрос: как сделать гаражные ворота? и как смонтировать подъемный механизм. При этом не будет рассматриваться вариант секционных ворот. Это связано с их высокой стоимостью, низкой надежностью, а кроме того регулировка секционных ворот (составных) очень сложна. Важно отметить, что, установка секционных ворот своими руками (поворотно-рычажного типа) практически невозможна — нужен помощник.

Самым оптимальным и простым вариантом будет механизм противовесов. В этом случае трос крепиться к раме (по нижним углам), пропускается через неподвижный блок и идет к лебедке с противовесом. Масса противовеса зависит от массы ворот — с ростом массы ворот увеличивают массу противовеса. Такой механизм прост и удобен в эксплуатации.

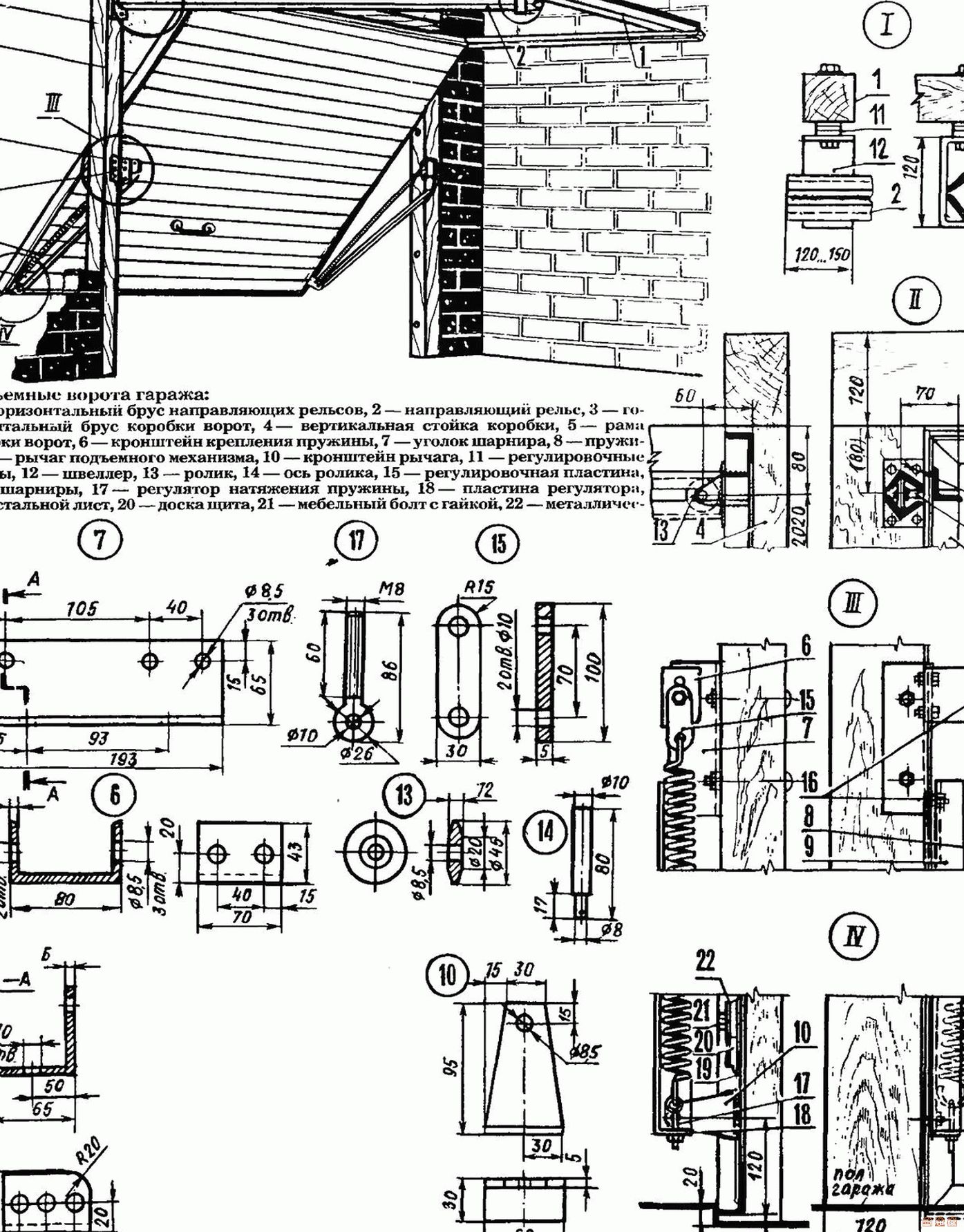

Далее необходимо составить подробные чертежи для секционных ворот, размеры снимают по месту. После составления проекта закупают материалы. Для этого потребуются: брус деревянный 120х80 и 10х10 (для коробки и потолка соответственно), арматура или металлические штыри, уголки 40х40х4 (для рельс) и 35х35х04 (для рамы), кронштейны швеллерные 80х43х5, пружины.

Из вертикального бруса и поперечного собирается коробка, соединение бруса должно быть выполнено металлическими уголками. Коробку следует заглубить в пол на пару сантиметров (прямо в стяжку). Далее брусья крепятся к стене при помощи арматуры.

Следующим этапом собирают раму под щит, которую сразу же и обшивают деревом, обивают металлом.

Когда щит готов, примерно стоит оценить его массу, начать монтаж секционных ворот и перейти к изготовлению механизма подъема. Для этого ставятся опоры из уголков, к опорам крепят швеллер, дополнительно его следует закрепить и к стойкам. Далее сверлят отверстия для монтажа пружинного механизма (потребуется три отверстия на одной из полок кронштейна).

Далее изготавливается регулировочная пластина из металлической полосы, которая соединит пружину с кронштейном. Перед установкой пружины необходимо сделать регулятор напряжения из арматуры (или прута).

Угол шарнира для нижней части изготавливается из уголка. Для этого сверлиться отверстие 8-9 мм и уголок приваривается к раме таким образом, чтобы был отступ от нижних ребер до середины отверстия для того, чтобы свободно установить рычаг для подъемного механизма. После этого приваривается пластина для крепления регулятора напряжения пружины.

Далее из пары уголков монтируют рельсы для движения ворот. Уголки необходимо сварить с одного края, при этом осуществлять контроль расстояний между вершиной уголков, которое должно составлять 50 мм. Готовый рельс приваривается к пластине с отверстиями, оставляя расстояние 80 мм между низом (ребром) и центра направляющей. С противоположной стороны рельса приваривается швеллер, при этом отступ должен быть до 120-150 мм. Приваренный швеллер крепится болтами к потолочному брусу.

В процессе выполнения монтажа необходимо тщательно контролировать уровень направляющих — он не должен отклоняться от оси. Последний этап — на механизм подъема навешивается щит. После чего устанавливается нижний уплотнитель и боковой уплотнитель, ворота регулируются по месту.

Как правильно сделать секционные гаражные ворота своими руками

 Современные гаражи для автомобилей существенно отличаются от тех, которые строили раньше. Прежде всего, изменилась сама конструкция. Ведь если лет двадцать назад гараж нужен был только для того, чтобы просто хранить автомобиль от неблагоприятных погодных условий или угона. У нынешних автолюбителей, учитывая их отзывы, он является почти вторым домом с различными автоудобствами.

Существенной деталью такого изменения считаются гаражные секционные ворота. На смену громадным распашным металлическим или деревянным моделям пришли удобные, красивые и отличного качества стандартные ворота с электроприводом. Причем их конструкции могут решить очень важную проблему нехватки пространства.

Наиболее популярной новинкой считаются подъемно-секционные ворота, которые максимально сочетают все достоинства «родственников» и, что очень удобно, оснащаются электроприводом.

Многие автовладельцы для того чтобы сэкономить деньги, решают сделать секционные ворота своими руками. Не секрет, что задача эта не из легких. Поможет ее решить приобретение готового заводского комплекта. Его обладатель сможет самостоятельно собрать и осуществить монтаж, если гаражные секционные ворота имеют верные размеры.

Приобретение деталей

Для того чтобы конструкция получилась максимально прочной и надежной, ни в коем случае нельзя покупать детали для нее на рынках. Как правило, заводской комплект всегда продается с пошаговой системой сборки. Если тщательно ее изучить, подготовиться и точно следовать указаниям, то монтаж гаражных ворот своими руками значительно упрощается.

Как приготовить дверной проем

Перед тем как установить секционные гаражные ворота, нужно приготовить дверной проем. Для этого нужно правильно определить его размеры и насколько хорошо станут туда стандартные полотна. При помощи уровня необходимо проверить, чтобы поверхности проема находились на одной и той же плоскости. Должны быть параллельными как вертикальные линии, так и верхняя часть, прилегающая к потолку, с полом.

Все эти работы нужно проводить своими руками еще во время строительства, чтобы избежать дополнительных работ перед установкой. При верном определении параметров последующая после монтажа регулировка будет минимальной.

Узнать размеры глубины помещения, которая нужна для установки секционных ворот, можно исходя из высоты дверного проема. К нему нужно прибавить 50 см. При установке ворот с приводом к параметру высоты добавляется 100 см. При строительстве гаража нужно использовать очень прочные материалы, иначе установить своими руками конструкцию секционных ворот надежно будет весьма затруднительно.

Составляя проект строительства гаража, нужно помнить, что оптимальные размеры притолоки 25-50 см. Отзывы опытных владельцев гаражей подтвердят это. Если этого не учитывать, то конструкция будет намного сложнее, и как следствие – существенно дороже. Для создания хорошего прилегания частей гаражных ворот, а также для улучшения теплоизоляции дверной проем своими руками нужно обязательно выровнять и оштукатурить.

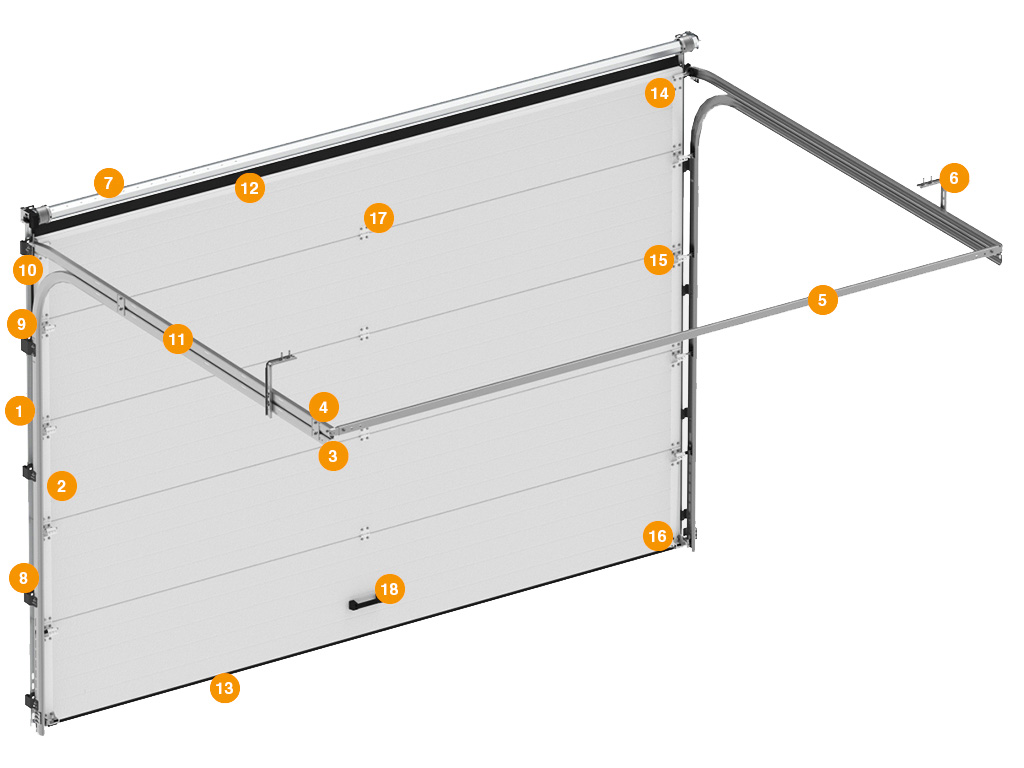

Конструкция секционных ворот

Стандартные секционные ворота с электроприводом состоят из таких основных деталей и механизмов:

•  основное полотно;
•  направляющие модули;
• механизмы для пружинного уравновешивания при движении;
•  устройство механизмов для движения электроприводом;
•  стандартные замки.

Следовательно, после того как установка секционных гаражных ворот завершена, в движение их можно привести электроприводом с применением пульта дистанционного управления.

Особенности установки гаражных ворот своими руками

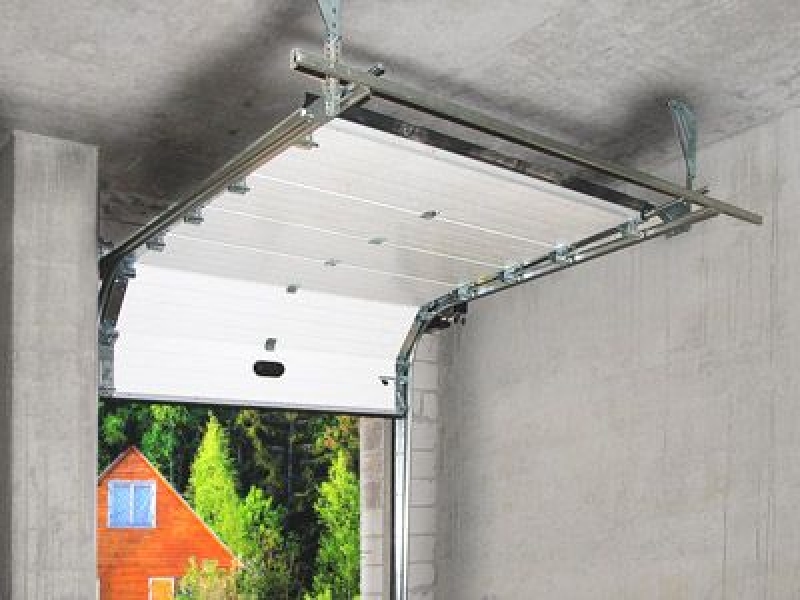

Секционные ворота состоят из секций, соединяющихся петлями. По краям проема прикреплены шины, которые заходят под перекрытие. Именно по ним движутся секции. Когда гараж открывается, они, сворачиваясь, размещаются вверху.

Панели можно выбрать на вкус автолюбителя, но желательно прочесть перед приобретением отзывы. Как рисунок, так и цвет бывают очень разнообразными. Заводы, которые их изготавливают, предлагают множество вариантов. Полимерное покрытие надежно защищает их от нежелательного воздействия коррозии. Секционные ворота оборудованы специальными панелями термоизоляции. Поэтому они хорошо и бесшумно работают при любой температуре – от -50 до +60 градусов.

Существуют некоторые правила, которых желательно придерживаться при установке секционных гаражных ворот:

1. ​ При работе пользоваться специальными чертежами;
2. ​ Работать с качественными материалами, и только заводского производства;
3. Максимально точно вычислить размеры;
4. ​ Внимательно размещать детали, стараться это делать точно и правильно.

Приступая к монтажу своими руками, нужно понимать, что этот процесс потребует много сил и терпения. Одному человеку с такой работой справиться не под силу. Поэтому на помощь можно позвать друзей, желательно тех, кто в подобной работе неплохо разбирается. Ведь даже пользуясь инструкцией, одному человеку будет невероятно сложно определить размеры и составить чертежи правильно.

Не следует забывать и об осторожности. В безопасности можно будет себя чувствовать, только надев на голову шлем, а на руки перчатки. И обязательно нужно защитить глаза.

Для этого можно использовать специальные очки. Перед работой нужно проверить наличие гаечных ключей, отверток разных видов, молотка, уровня, дрели и рулетки.

Как установить секционные ворота своими руками

Схема очень простая:

1.  В самом начале работы нужно сделать разметку, чтобы установить места закрепления несущих элементов. Если размеры последних окажутся немного больше, нужно расширить проем.
2.  Собрать рамочную конструкцию.
3.  Далее, эта рама осторожно поднимается и устанавливается в подготовленный проем. Не нужно торопиться с прочным закреплением. Возможно, понадобится регулировка наклона рамы.
4. С помощью болтов нужно собрать и зафиксировать горизонтальные направляющие и прикрепить их к потолку.
5. ​ Затем нужно собрать полотно. Монтаж начинается с нижней части. Все элементы панели обеспечиваются роликами.
6. Работа по сборке механизма по уравновешиванию полотна.
7. ​ Установка ручек внизу панели для комфортного использования ворот.
8. Для защиты нужно закрыть механизм специальными кожухами.
9.  Проверка качества установки. Если все сделано правильно, то полотно будет на уровне, до которого его приподняли. Оно не будет само падать или непроизвольно подниматься.

Если удалось убедиться в том, что работа своими руками сделана правильно, то есть большая вероятность на протяжении многих лет, а то и десятилетий, можно будет наслаждаться воротами, которые точно не потребуют ремонта. Желательно, конечно, учесть и отзывы специалистов, которые подтвердят надежность выполненных работ.

Плюсы и минусы самодельных секционных ворот

Хочется отметить, что самодельные ворота приобретают не только экономные автовладельцы, но и те, кто получает от такой работы моральное удовлетворение. Многие отзывы позволяют говорить о том, что монтаж можно сделать так, как удобно, к тому же при желании можно что-то добавить от себя.

Но не стоить забывать, что это работа сложная. И в некоторых случаях лучше просто купить уже собранные на заводе части, нежели собирать их самому и беспокоится о том, что размеры полотна могут отличаться от имеющегося проема. Так вы экономите время и деньги.

Отрицательной стороной самодельных секционных ворот является то, что в этом случае никто не даст гарантий относительно надежности конструкции. А если конструкция полностью или даже одно полотно упадет на автомобиль, то вся вина будет лежать на самом автовладельце.

Для того чтобы такой неприятности не случилось, нужно самодельные ворота использовать только по назначению, точно следуя прилагаемым схемам и инструкциям. Только этот способ является действенным и поможет экономить с помощью недорогих заводских деталей. Эти детали должны идеально совмещаться с воротами. Есть, конечно же, универсальные запасные части, но тщательная проверка никогда не повредит.

Как измерить торсионные пружины гаражных ворот

Чтобы обработать ваш заказ на пружины, предоставьте следующую информацию о каждой пружине: (1) длина, (2) размер проволоки, (3) внутренний диаметр, (4) натяжение пружины , и (5) тип концов.

Если у вас есть две пружины на двери жилого или коммерческого помещения, очень важно измерить обе пружины . Примерно 30% производителей и сервисных компаний смешивают размеры проводов. Выполнение следующих шагов поможет получить правильные размеры.

Аналогичным образом, если у вас есть система linear на коммерческой двери, обязательно измерьте каждую пружину. Если у вас есть система дуплекс или триплекс , убедитесь, что вы знаете внутренний диаметр и размер проволоки для внутренней пружины (пружин) и все пять характеристик внешней пружины.

Как измерить торсионные пружины гаражных ворот Видео

Получите правильно с первого раза!

Измерение длины пружины

Таблица общих длин

Вам необходимо определить длину размотанной пружины, но вам не нужно разматывать пружину, чтобы измерить длину.

Если ваша торсионная пружина не сломана и не размотана, просто измерьте длину пружины. Измерьте расстояние от первого витка на одном конце пружины до последнего витка на другом конце пружины. Не включайте сами конусы в ваши измерения, но включите катушки, которые находятся на конусе.

Если торсионная пружина сломана, ослабьте установочные винты на заводном конусе. Внимание: Если торсионная пружина все еще закручена, не прикасайтесь к установочным винтам на заводном конусе. Не прикасайтесь к болтам, которыми неподвижный конус крепится к анкерному кронштейну пружины. Как только заводной конус сможет свободно скользить по валу, соедините две части пружины вместе. Витки должны соприкасаться, и больше не должно быть зазора. Как и в случае с размотанной пружиной выше, измерьте расстояние от первого витка на одном конце до последнего витка на другом. Не включайте конусы, но включайте катушки, которые находятся на конусах.

Пружины кручения увеличиваются в длину на один виток с каждым витком приложенного к ним напряжения. Увеличение длины пружины компенсируется небольшими зазорами между витками, когда вы открываете дверь гаража, потому что установочные винты не двигаются на валу, поэтому вы не можете открыть дверь, чтобы измерить длину пружины. Для измерения намотанной пружины необходимо определить количество витков пружины.

Чтобы определить длину раскрученной пружины, необходимо соблюдать осторожность. Предупреждение: Держите пальцы подальше от пружины и наматывающих конусов — пружина может внезапно раскрутиться в любой момент.

Если вокруг пружины остались следы от краски, мела или мелка, это будет несложно. Первоначально метка проходила по всей длине пружины и не закручивалась. Пружина кручения делает один оборот каждый раз, когда полоса краски возвращается к передней части пружины.

Кроме того, если у вас есть гаражные ворота со стандартными 4-дюймовыми тросовыми барабанами, просто вычтите из общей длины пружины количество витков, добавленных при первоначальной намотке пружины. Для ворот высотой семь футов это будет восемь витков, а на дверях высотой восемь футов — девять витков.0003

Например, на воротах гаража высотой семь футов пружина диаметром 34 дюйма, состоящая из проволоки 0,250, вырастет на восемь витков при намотке и растяжении. , или 1 7/8 дюйма. Пружины обычно растягиваются на дополнительные 1/8 дюйма, поэтому общее увеличение длины пружины составляет восемь витков или два дюйма. Пружина 34 дюйма будет иметь длину тридцать шесть дюймов. Вычитание восьми витков из общей длины даст точную длину в тридцать четыре дюйма.

Существует еще один способ определить количество витков пружины на больших промышленных дверях стандартного подъема или жилых дверях с нестандартными барабанами. Измерьте окружность кабельного барабана и измерьте высоту гаражных ворот в дюймах. Разделите высоту гаражных ворот на длину окружности кабельного барабана и прибавьте единицу. Это количество витков на вашей пружине. Например, дверь высотой 14 футов имеет высоту 168 дюймов. Многие из них имеют барабаны с окружностью 17 дюймов. Разделив 168 дюймов на 17 дюймов, вы получите 9.0,88. Добавьте к этому один, и вы получите 10,88 витка, а с небольшим натяжением всего 12 витков. Вычитание 12 витков из общей длины даст вам точную длину пружины, когда она размотана.

Если вы измеряете пружины больших коммерческих или промышленных ворот и на них нет полосы краски, и если у вас гаражные ворота с вертикальным подъемом или высоким подъемом, вам, вероятно, будет проще раскрутить пружины, чем вычислить длина пружины.

Независимо от того, как вы определяете количество витков на намотанной пружине, отсчитайте один виток на каждый виток и измерьте оставшуюся длину пружины, чтобы определить длину размотанной пружины.

Determine the Wire Size

.

8.9008.9008.9008.9008.9008.9008.

.

.

.

.9008.

.

.

10-Coil Measurement		20-Coil Measurement		Wire Size
in	cm	in	cm
1 3/4″	4.50	3 1/2″	8.99	0.1770
1 7/8″	4.76	3 3/4″	9.53	0.1875
1 15/16″	4.88	3 7/8″	9.75	0.1920
2″	5.08	4″	10.16	0.2000
2 1/16″	5.26	4 1/8″	10.52	0.2070
2 3/16″	5.55	4 3/8″	11.11	0.2187
2 1/4″	5. 72	4 1/2″	11.45	0.2253
2 3/8″	5.95	4 11/16″	11.90	0.2343
2 3/8″	6.02	4 3/4″	12.04	0.2375
2 7/16″	6.19	4 7/8″	12.38	0.2437
2 1/2 дюйма	6.35	5″	12.70	0.2500
2 5/8″	6.67	5 1/4″	13.34	0.2625
2 3/4″	6.93	5 1/2″	13.87	0.2730
2 13/16″	7.19	5 5/8″	14.38	0.2830
2 7/8″	7.34	5 3/4 дюйма	14,68	0.2890
2 15/16″	7.49	5 7/8″	14. 99	0.2950
3 1/16″	7.79	6 1/8″	15.57	0.3065
3 1/8″	7.94	6 1/4″	15.88	0.3125
3 3/16″	8.12	6 3/8″	16.23	0,3195
3 5/16″	8.41	6 5/8 «	16,81	0,3310
3 7/16″	8,73	6 7/8 «	17,469969.	98.		9698.		98.9008.	9.21	7 1/4″	18.42	0.3625
3 3/4″	9.53	7 1/2″	19.05	0.3750
3 15/16″	10,00	7 7/8″	20,01	0.3938
4 1/16″	10.32	8 1/8″	20. 63	0.4062
4 7/32″	10.71	8 7/16″	21.43	0.4218
4 5/16″	10.93	8 5/8″	21.87	0.4305
4 3/8″	11.11	8 3/4″	22.23	0,4375
4 17/32″	11.51	9 1/16″	23.02	0.4531
4 5/8″	11.72	9 1/4″	23.44	0.4615
4 11/16″	11.90	9 3/8″	23.81	0.4687
4 7/8″	12.45	9 3/4″	24.89	0.4900
5″	12.70	10 дюймов	25,40	0.5000
5 5/16″	13.49	10 5/8″	26.98	0.5312
5 5/8″	14. 29	11 1/4″	28.58	0,5625
6 1/4 «	15,88	12 1/2″	31,75	0,6250

0.

Когда дело доходит до измерения пружины кручения, штангенциркули и микрометры просто ненадежны. Это происходит по четырем причинам. Во-первых, катушка изогнута; измерение изогнутой части катушки микрометром даст вам большее показание. Иногда есть прямой кусок провода, который можно измерить, но есть и другие проблемы. Вторая проблема штангенциркуля и микрометра — это коррозия. Ржавчина сначала увеличивает размер провода, а затем уменьшает его. Третья причина, по которой вы не можете измерить отдельный виток, заключается в том, что многие пружины в последние годы были покрыты тонким слоем краски. Четвертая проблема заключается в том, что старые суппорты измеряли 64-е и 128-е, и было допущено много ошибок при переводе в тысячные доли дюйма. Мы рекомендуем использовать штангенциркуль и микрометры только для подтверждения ваших измерений с 20 катушками.

Единственным точным способом измерения сечения провода является измерение 10 и 20 витков. Поскольку катушки трутся друг о друга при открывании гаражных ворот, боковые стороны катушек менее подвержены коррозии. Кроме того, при покраске пружин краска не попадает между витками. Измерения с 10 и 20 витками очень точны.

Чтобы измерить 10 витков, вставьте конец рулетки между двумя витками или зацепите рулетку за конец пружины, если на ней нет конуса. Затем отсчитайте 10 витков и потяните ленту до точки, где встречаются 10-й и 11-й витки. Измеряйте с точностью до 16 дюйма. Обратите внимание, что крючок на конце ленты имеет прорезь для измерения как внешних, так и внутренних размеров. Поскольку вы измеряете внешние размеры катушек, вам нужно будет оттянуть ленту от конца, чтобы получить правильную длину. Вставив ленту в конец линейки, вы получите большую длину, часто на 1/16 дюйма больше. Запишите это измерение на листе бумаги.

При измерении убедитесь, что все катушки сжаты. Если между витками есть зазоры, вы неправильно измерите и закажете не ту пружину.

Далее измерьте ширину 20 витков. Мы измеряем 20 витков, потому что это более точно, и чтобы исключить ошибки при подсчете витков. Запишите измерение 20 катушек. Это показание должно быть в два раза больше, чем ваше показание для 10 катушек. Если это не так, вернитесь назад и перемерьте 10 и 20 витки.

Если у вас есть одна пружина, которая сломана, а другая все еще намотана, вам нужно будет также измерить 10 и 20 витков на свернутой пружине. Внимание: Не прикасайтесь к установочным винтам на конусе намотки. Не прикасайтесь к болтам, которыми неподвижный конус крепится к анкерному кронштейну пружины. Не хватайтесь за пружину.

Пружинная проволока остается того же размера после намотки, что не влияет на измерения. Мы измеряем обе пружины, потому что около трети установленных гаражных ворот имеют непревзойденные пружины. Производители делают это для минимизации затрат; сервисные компании делают это, чтобы минимизировать запасы. Замена на подобранные торсионные пружины позволит максимально увеличить срок службы.

Измерив 10 и 20 витков, вы можете определить сечение провода по приведенной выше таблице. Обратите внимание, что размеры не точны, а округлены до ближайших 16 дюймов. Например, 20 витков проволоки калибра .177 будут иметь длину 3 1/2 дюйма с точностью до 16 дюйма, но не точно 3 1/2 дюйма. Разделив 3 1/2 дюйма на 20, вы получите 0,175, а не 0,177.0003

Примечание. Размеры проволоки .200 и .237 больше не используются. Если у вас есть пружины этих размеров, свяжитесь с нами, и мы рассчитаем для них замену. Спецификации обычно находятся между размерами проводов до и после них в таблице. .289 не был включен в наш прайс-лист из-за его редкого использования, но пружины с этой проволокой все еще можно делать. Просто свяжитесь с нами, чтобы узнать цены.

Если вы посмотрите на приведенную выше диаграмму, то заметите, что несколько пунктов выделены жирным шрифтом. Эти измерения почти эквивалентны невооруженному глазу, если вы измеряете их неправильно. Абсолютно необходимо, чтобы вы выполнили измерение 20 витков для точности этого конкретного измерения. Если вы не измерите должным образом, вы можете получить пружину, которая недостаточно сильна для вашей двери гаража.

Определить внутренний диаметр (ID)

0 4 3/8″

McKee only

9008

8

08. .

08.

08.

08

08 .

Внутренний диаметр	Производитель дверей
1 19/32 «	CRAWFOR , Crawford, Raynor & Wagner
1 13/16″	Только старые модели Raynor и BarCol
2″	Большинство производителей, кроме BarCol, Crawford, Kinnear, Wagner, Wagner, Rowe
2 3/16″	Только Kinnear. Пружины Raynor часто имеют размеры 2 1/8″ или 2 3/16″, но они считаются 2 1/4″.
2 1/4″	Raynor & Rowe Way only
2 7/16″	Overhead Door only
2 1/2″	Wagner only
2 5/ 8 дюймов	Большинство производителей, кроме Crawford, Raynor & Wagner
2 3/4 дюйма	Только Raynor & Rowe Way
2 25/32″	Crawford only
3″	Overhead Door only
3 1/8″	Kinnear only
3 3/8″	Overhead Door only
3 1/2″	Raynor Only
3 3/4″	Most manufacturers except for BarCol, Crawford, Overhead, Raynor, Rowe & Wagner
3 25/32″	Кроуфорд только
4 «	WAGNER только
4 1/8″	Киннир только
4 3/8 «
4 7/8″	Rowe Way only
5 1/8″	Kinnear only
5 1/4″	Most manufacturers except for BarCol, Crawford, McKee, Накладные расходы, Рейнор, Роу и Вагнер
5 1/2″	Raynor only
5 3/4″	BarCol only
5 7/8″	Overhead Door only
6″	Most manufacturers За исключением Barcol, Kinnear, Overh Head, Raynor, Rowe & Wagner
6 1/2 «	Kinnear только
7 5/8″	Overhead Door
8080808080808080808080808. . . 08080808080808.	8080808.	80808.	8.	808.	Только Киннеар

Внутренний диаметр торсионной пружины трудно измерить, когда пружина находится на валу, поэтому лучше искать маркировку на заводном и стационарном конусах. Вам понадобится фонарик, чтобы увидеть их.

Наиболее распространенными внутренними диаметрами дверей для жилых помещений будут «175» или «134» для 1-3/4″, как показано на рисунке ниже. В некоторых легких коммерческих дверях также может использоваться пружина внутреннего диаметра 1-3/4″.

Обычно маркировку можно прочитать на наматывающем или стационарном конусе. На этом намоточном конусе написано P175W*4 для внутреннего диаметра 1-3/4 дюйма, хотя вместо него можно было бы указать «134». Стационарный конус также должен иметь аналогичную маркировку.

На пружинах с большим внутренним диаметром выбиты цифры «2,0», «200» или «2000», соответствующие цифре 2, как показано на рисунке ниже. Конусы Raynor 2 1/4 дюйма отмечены цифрами «1264, «1265», «1266» и «1267». Конусы большего размера 2-5/8 дюйма имеют маркировку «258» или «263». Бытовые торсионные пружины редко имеют внутренний диаметр больше 2-5/8 дюйма.

На этом стационарном конусе написано P200S*5 для внутреннего диаметра 2 дюйма. Намоточный конус также должен иметь аналогичную маркировку. Многие конусы, такие как этот, трудно читаются.

На этом заводном конусе написано «334 WS» для внутреннего диаметра 3-3/4 дюйма, хотя вместо него можно было бы указать «375». вплоть до 8-1/2″. Маркировка на этих конусах аналогична: «334» или «375» относятся к 3-3/4″, «600» соответствует 6″ и т. д.

Если вы не можете найти ни одну из этих маркировок, измерьте внутренний диаметр с штангенциркулем или линейкой с точностью до 1/16 дюйма. Будьте осторожны: если вы согните рулетку, чтобы обернуть ее вокруг вала, вы, скорее всего, получите неправильный размер, и заказанная вами пружина не будет работать должным образом.

После того, как вы определились с внутренним диаметром пружин, подтвердите этот размер у производителя гаражных ворот по приведенной выше таблице, если на двери есть какие-либо опознавательные знаки.

Определение направления ветра пружины

Торсионные пружины левого ветра имеют конец проволоки слева, если смотреть с конца пружины.

Это самая запутанная часть измерения пружин, поэтому вам нужно быть осторожным. Изучите рисунок справа. Обратите внимание, что когда конец катушки находится внизу, он указывает налево. Пружина слева на рисунке — левый ветер. Это один из способов определить ветер.

Еще один способ определить весенний ветер — сжать кулак, как показано слева. Обратите внимание, что большой палец указывает вниз на «пружину», а указательный палец сгибается в направлении конца «пружины». Пружина, следующая за этим изображением руки, является пружиной правого ветра. Пружина, следующая за зеркальным отражением, создаваемым левой рукой, — это левая ветровая пружина.

Предупреждение: Не обхватывайте рукой накрученную торсионную пружину.

На большинстве ворот жилых гаражей пружина слева от центрального опорного кронштейна является правосторонней, а пружина справа — левосторонней. Другими словами, правая ветряная пружина обычно находится слева над дверью гаража, а левая ветряная пружина — над правой стороной двери, если смотреть на дверь с точки 9.0005 внутри гараж.

Особые типы пружинных концов

Большинство торсионных пружин имеют стандартные концы, слегка изогнутые. Если пружина, которую вы заказываете, нуждается в специальных наконечниках, сообщите нам об этом. В противном случае вы получите пружину со стандартными концами.

Например, пружины Crawford и более старые модели BarCol, показанные на рисунках, используют торцевые конусы, которых больше нет в наличии. Если вы хотите повторно использовать конусы, вы можете заказать пружины без конусов.

Наверх

Измерение пружин Clopay и Ideal EZ-Set

Наиболее сложными для измерения торсионными пружинами являются пружины EZ-Set, поскольку между витками есть зазоры. Чтобы измерить длину сломанной пружины, вам нужно будет сжать концы пружины вместе. Часто черная прокладка препятствует полному сжатию, поэтому вам придется измерять длину каждой детали отдельно, прижимая концы друг к другу, чтобы убрать зазоры между витками. После этого сложите длины двух частей.

Чтобы измерить 10 и 20 витков на сломанной пружине, вам нужно будет сжать витки вместе, потянув рулетку в противоположном направлении, чтобы измерить 10 и 20 витков. Лучше всего пометить витки 10 и 20, прежде чем сжимать концы пружины вместе, чтобы измерить витки.

Чтобы измерить неповрежденную пружину, вам нужно будет поместить монету между двумя витками в середине пружины. Затем сдвиньте витки влево и измерьте длину левой стороны пружины. Затем сдвиньте катушки справа от монеты, чтобы измерить длину пружины справа от монеты. Если пружина все еще намотана, вам нужно будет вычесть ширину витка на каждый оборот натяжения пружины.

Поскольку измерить пружины может быть очень сложно, многие клиенты предпочитают указывать ширину, высоту и номер модели гаражных ворот. Номер модели часто встроен в серийный номер или номер PID, расположенный на одном конце двери гаража.

Если вы позвоните нам и сообщите информацию с наклеек, мы обычно сможем определить, какие пружины вам нужны.

Сделайте это правильно с первого раза!

Вернуться к началу

Монтаж кабеля

Монтаж кабеля

• Меню

• Детали гаражных ворот
• Пружины гаражных ворот
• Гаражные ворота
• Детали перегрузочного моста
• Инструкции «Сделай сам»

Вы здесь:
На главную > Инструкции «Сделай сам» > Установка троса

Несколько лет назад кто-то спросил, как заменить тросы на воротах гаража. Он также ослабил установочные винты на обоих барабанах, чтобы выровнять дверь, и спросил, можно ли заменить тросы и закрепить барабаны, не раскручивая пружину.

Работа с натяжением пружины опасна. Сначала я бы порекомендовал вам ознакомиться с опасностями и предупреждениями, описанными в нашем руководстве «Как заменить торсионные пружины гаражных ворот» .

Самым простым решением было бы вставить заводной стержень в заводной конус пружины, ослабить установочные винты и позволить другому концу заводного стержня упираться в верхнюю часть дверцы. Сделайте это с обеими пружинами, если у вас их две. Вал будет свободно вращаться, и вы сможете заменить тросы, переустановить и зафиксировать кабельные барабаны.

Чтобы сбросить натяжение пружины, выполните необходимые действия по переустановке тросов гаражных ворот и намотке пружин.

Если вы больше увлекаетесь аудиовизуальным обучением, у нас есть видео ниже о том, как заменить тросы для гаражных ворот.

Как заменить тросы на стандартной дверце с торсионной пружиной

Ремонт системы Wayne Dalton Torquemaster может немного сбить с толку, если у вас нет большого опыта работы с ней. Ниже мы подготовили обучающее видео о том, как легко и безопасно заменить тросы Wayne Dalton Torquemaster.

Как заменить кабели в системе Wayne Dalton Torquemaster

Дополнительные руководства

Вернуться к началу

Непревзойденная поддержка. Правая часть. Сделай сам с уверенностью!

ТРЕБУЕТСЯ ПОМОЩЬ В ПОДДЕРЖКЕ КЛИЕНТОВ

Огромный ассортимент торсионных пружин американского производства с доставкой в ​​тот же или на следующий день! Наши пружины доказали свою надежность в течение трех поколений производства. Здесь вы найдете все, что вам нужно, в наиболее распространенных размерах пружин внутреннего диаметра 1 3/4″, «2», «2 1/4″ и 2 5/8». Для доставки больших коммерческих и промышленных пружин с внутренним диаметром 3 3/4 дюйма и 6 дюймов может потребоваться день или два.
